BEDIENUNGSANLEITUNG 2CKA006310A0121 Busch-Jaeger

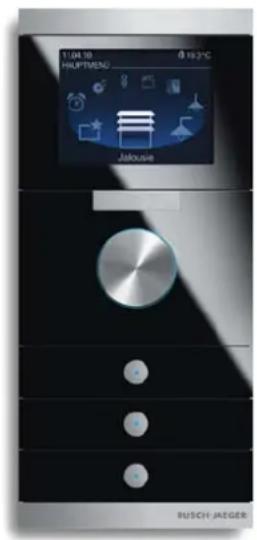

KNX Technisches Handbuch Busch-priOn®
Busch-priOn®
Bedienelemente, die so noch nie da waren. Ebenso formschön wie leistungsfähig präsentiert sich beispielsweise das neue 8,9 cm (3.5") TFT-Display als informativer Bestandteil einer Unterputzkombination. Sein Menü lässt sich jedem Gebäude individuell anpassen und ermöglicht jederzeit einen Überblick über elektrische Verbraucher. Hier kann man die Heizung regeln, das Licht dimmen oder umfangreiche Szenen aufrufen, die gleich eine Vielzahl zuvor definierter Aktionen auslösen. Aussagekräftige Symbole führen auch den ungeübten Nutzer mit wenigen Schritten ans Ziel. Durch die Aufteilung der Funktionen in einzelne Bereiche wie Licht, Heizung oder Jalousie findet sich hier jeder intuitiv zurecht. Doch bei klassischer Gebäudetechnik hören die Möglichkeiten des Busch-priOn® noch lange nicht auf. Auch für die Musiksteuerung kann das Display genutzt werden.
Die Kombination aus Drück-/Drehbedienknopf und Display beinhaltet eine durchgängige Bedienphilosophie. Die Definition einer Primärfunktion macht die Nutzung besonders einfach. Die Primärfunktion wird angezeigt, wenn man sich dem Display nähert (dafür gibt es einen speziellen Näherungssensor) oder aber bei Druck auf den Drehknopf. Prinzipiell kann jede beliebige Schalt-, Dimm-, Jalousie-, Szenen- oder Sequenzfunktion, die im Gerät hinterlegt ist, als Primärfunktion festgelegt werden. Erst wenn die Menütaste betätigt wird, wechselt die Anzeige in das Kreismenü. Hier können bis zu 8 Einträge über ein Symbol angezeigt werden. Durch Drehen des Drück-/Drehbedienknopfs kann der Anwender die gewünschte Funktion in den Vordergrund holen. Zum fokussierten Symbol wird ein zugehöriger Text unterhalb des Symbols eingeblendet (z. B. Systemeinstellungen, Raumsteuerung Büro, Raumsteuerung, Wohnzimmer, etc.). Durch eine Drückbetätigung des Drück-/Drehbedienknopfs wechselt die Anzeige in das jeweilige Listenmenü, das aus bis zu 15 unterschiedlichen Funktionen bestehen kann. Der Anwender kann diese Funktionen durch Drehen des Drück-/Drehbedienknopfs durchscrollen. Durch eine Drückbetätigung wird dann die Funktion ausgewählt.
1 Sicherheitshinweise 9

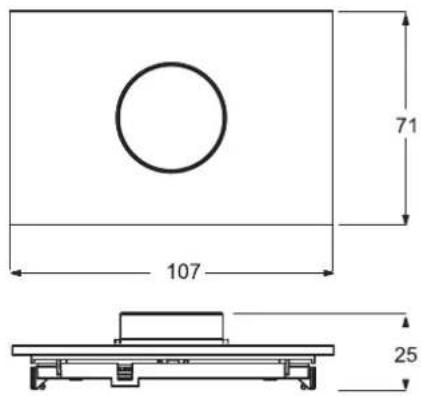

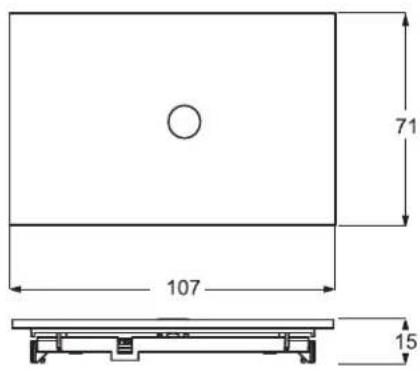

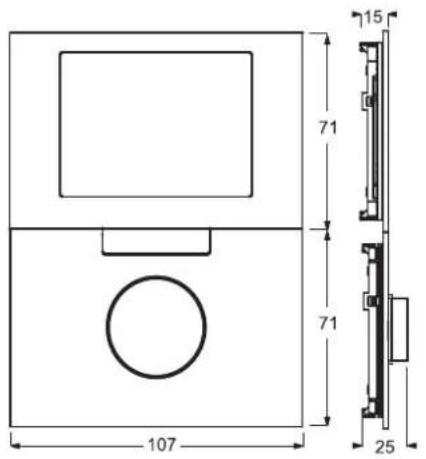

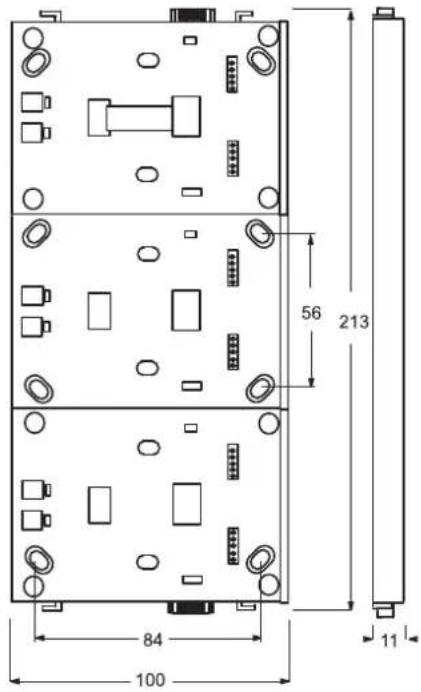

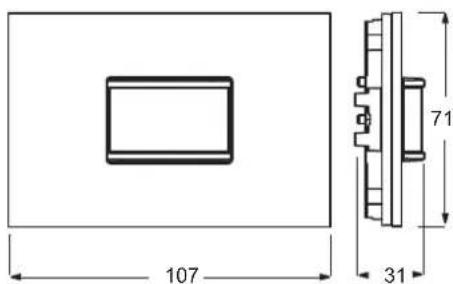

2 Maßzeichnungen 10
3 Rahmenlose Vielfalt 11

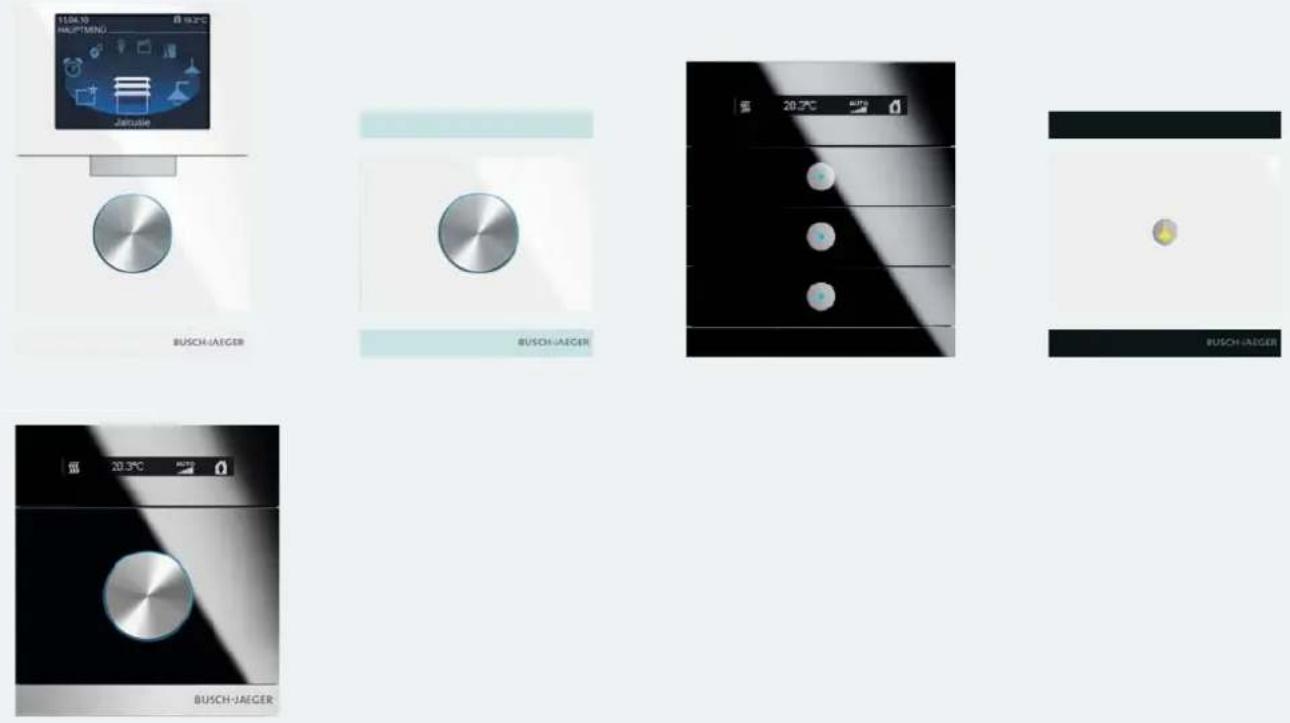

4 Kombinationen nach Wunsch 12
5 Kein gewöhnliches KNX-Bedienelement....13

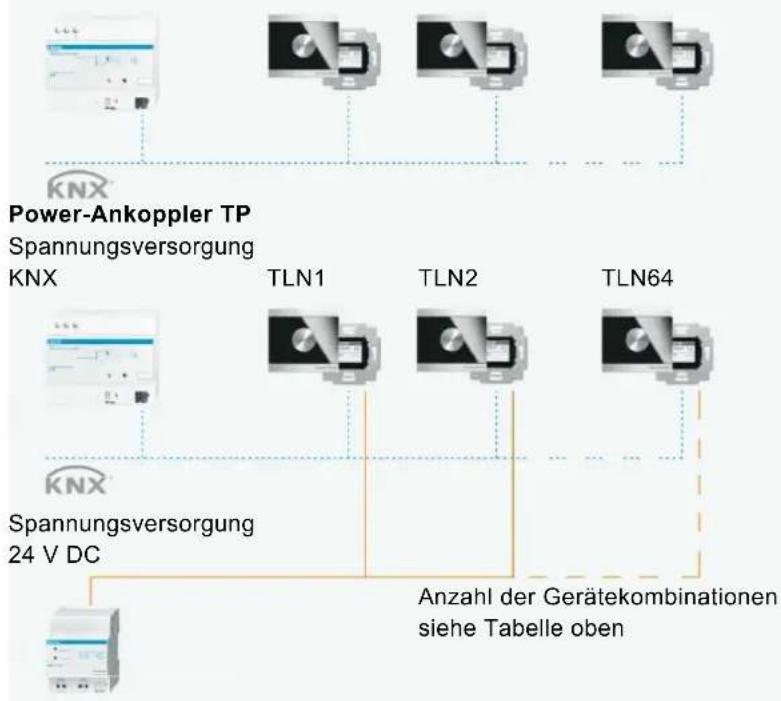

6 Der richtige Ankoppler 15

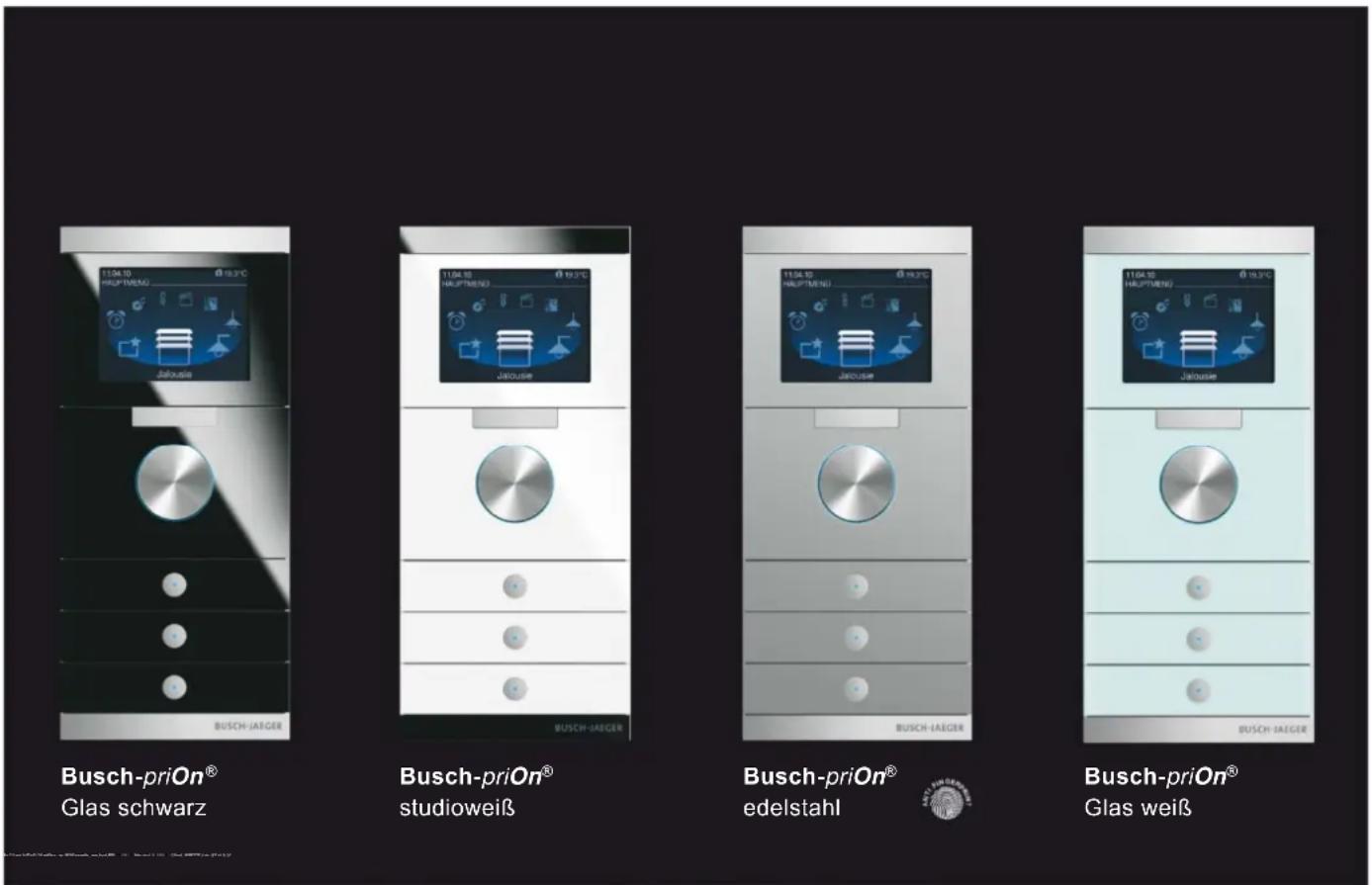

7 Einfache Montage 16
8 Bedienung Raumtemperaturregler....17
8.1 Raumtemperaturregler-Display 17
8.1.1 Standardansicht 17
8.1.2 Sollwerte 17
8.2 Betriebsarten....18
9 Bedienung Raumtemperaturregler (nur 6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0])....19
9.1 Busch-priOn 8,89cm Display 6344-xxx-101 19
9.1.1 Bedienungsvorgang 19
9.1.2 Bedienfunktionen 20
9.1.3 Info-Zeile 21
9.1.4 Busch-priOn Abschlussleiste oben mit Display 6351/08-825 21
9.2 Kombination mit 3fach Bedienelement 6342-xxx-101 21
9.2.1 Bedienungsvorgang 21
9.3 Kombination mit 1fach Drehbedienelement 6341-xxx-101....23
9.3.1 Bedienungsvorgang 23
9.3.2 Betriebsarten 24
10 Planerunterstützung RTR 25
10.1 Betriebsarten....25
10.1.1 Betriebsartenumschaltung 1 Bit 25
10.1.2 Betriebsartenumschaltung 1 Byte 26
10.1.3 Überwachung....27
10.1.4 Externe Temperaturerfassung 27
10.1.5 Abgleich 28
10.2 Regler 28
10.2.1 2-Punktregler 29
10.2.2 Stetigregler 29
10.2.3 PWM-Regler 30
10.2.4 Fan Coil 30
10.2.5 Regelparameter bei PWM- und Stetigregler (Fan Coil) 30
10.2.6 Zweistufiges Heizen / Kühlen 31
10.3 Sollwerte 31
10.3.1 Abhängige Sollwerte 31
10.3.2 Individuelle Sollwerte 32
10.3.3 Mindestabstand 32
10.5.1 Sommerkompensation 34
10.5.2 Winterkompensation 35
11 Applikationsbeschreibungen 36
11.1 Schalten, Wippe Gesamt 36
11.2 Schalten, Wippe Links / Rechts 36
11.3 Dimmen, Wippe Gesamt 36
11.4 Dimmen, Wippe Links / Rechts 37
11.5 Jalousie, Wippe Gesamt 37
11.6 Jalousie, Wippe Links / Rechts 37
11.7 Wertsender, Wippe Gesamt 38
11.8 Wertsender, Wippe Links / Rechts 38
11.9 Wertsender, 2 Objekte, Wippe Links / Rechts....39
11.10 Wertdimmsensor, Wippe Gesamt 39
11.11 Lichtszenennebenstelle mit Speicherfunktion 40
11.12 Stufenschalter, Wippe Gesamt 40
11.13 Stufenschalter, Wippe Links / Rechts....41
11.14 Mehrfachbetätigung, Wippe Links / Rechts 41
11.15 Kurz-Lang-Bedienung, Wippe Links / Rechts....43
11.16 RTR-Betriebsart einstellen 43
11.17 Mediensteuerung CD-Player 44
11.18 Mediensteuerung Radio 45
11.19 Mediensteuerung Video-Player 46
11.20 Kurzzeittimer 46
11.21 Wochenschaltuhr 47
11.22 Wecker 48
11.23 Meldungen 49
11.24 Text für Titel 49
11.25 Gerätesperre 50
11.26 RTR-Einstellungen....50
11.27 Sequenzaktoreinstellungen....50
11.28 Jalousieaktor 51
11.29 Schaltaktorapplikation....51
11.30 Bewegungsmelder 52
11.31 LED-Funktion....54
11.32 Alarmfunktion 54
11.33 Speicherfunktion Lichtszenen 54
11.34 Verzögerung 55
11.35 Treppenhauslicht....56
11.36 Lichtszenenaktor 57
11.37 Sequenz....57
11.38 Preset....58
11.39 Telegramm zyklisch 58
11.40 Blinken 59
11.41 Logik 59
11.42 Tor....60
11.43 Min-/Maxwertgeber 61
11.44 Schwellwert / Hysterese 62
11.45 PWM-Umsetzer....62
11.46 Priorität....63
12 Applikations-/Parameterbeschreibungen Raumtemperaturregelung 6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0....64
12.1 Applikation „RTR“ 64
12.1.1 Allgemein — Gerätefunktion 64
12.1.2 Allgemein — Reglerfunktion....64
12.1.3 Allgemein — Betriebsmodus nach Reset....65
12.1.4 Allgemein — Zusätzliche Funktionen....66
12.1.5 Allgemein — Zyklisch „In Betrieb“ senden (min) 66
12.1.6 Regelung Heizen....66
12.1.7 Regelung Heizen — Art der Stellgröße 67
12.1.8 Regelung Heizen — Art der Heizung 68
12.1.9 Regelung Heizen — P-Anteil (x 0,1°C)....68
12.1.10 Regelung Heizen — I-Anteil (min)....69
12.1.11 Regelung Heizen — Erweiterte Einstellungen 69
12.1.12 Grundstufe Heizen 69
12.1.13 Grundstufe Heizen — Statusobjekt Heizen....69
12.1.14 Grundstufe Heizen — Wirksinn der Stellgröße ....70
12.1.15 Grundstufe Heizen — Hysterese (x 0,1°C)....70
12.1.16 Grundstufe Heizen — Stellgrößendifferenz für Senden der Stellgröße Heizen....70
12.1.17 Grundstufe Heizen — Zyklisches Senden der Stellgröße (min)....71
12.1.18 Grundstufe Heizen — PWM-Zyklus Heizen (min) 71
12.1.19 Grundstufe Heizen — Max. Stellgröße (0..255)....71
12.1.20 Grundstufe Heizen — Grundlast min. Stellgröße (0..255)....72
12.1.21 Regelung Zusatzstufe Heizen 72
12.1.22 Regelung Zusatzstufe Heizen — Art der Stellgröße....72
12.1.23 Regelung Zusatzstufe Heizen — Art der Zusatz-Heizung....73
12.1.24 Regelung Zusatzstufe Heizen — P-Anteil (x 0,1°C)....73
12.1.25 Regelung Zusatzstufe Heizen — I-Anteil (min.) 74
12.1.26 Regelung Zusatzstufe Heizen — Temperaturdifferenz zur Grundstufe (x 0,1°C)....74
12.1.27 Regelung Zusatzstufe Heizen — Erweiterte Einstellungen....74
12.1.28 Zusatzstufe Heizen 74
12.1.29 Zusatzstufe Heizen — Wirksinn der Stellgröße....75
12.1.30 Zusatzstufe Heizen — Hysterese (x 0,1°C)....75
12.1.31 Zusatzstufe Heizen — Stellgrößendifferenz für Senden der Stellgröße Heizen....75
12.1.32 Zusatzstufe Heizen — Zyklisches Senden der Stellgröße (min) 76
12.1.33 Zusatzstufe Heizen — Grundlast min. Stellgröße (0..255) 76
12.1.34 Regelung Kühlen 77
12.1.35 Regelung Kühlen — Art der Stellgröße....77
12.1.36 Regelung Kühlen — Art der Kühlung 78
12.1.37 Regelung Kühlen — P-Anteil (x 0,1°C) 78
12.1.38 Regelung Kühlen — I-Anteil (min.)....79
12.1.39 Regelung Kühlen — Erweiterte Einstellungen 79
12.1.40 Grundstufe Kühlen 79
12.1.41 Grundstufe Kühlen — Statusobjekt Kühlen 79
12.1.42 Grundstufe Kühlen — Wirksinn der Stellgröße 80
12.1.43 Grundstufe Kühlen — Hysterese (x 0,1°C) 80
12.1.44 Grundstufe Kühlen — Zyklisches Senden der Stellgröße (min) 81
12.1.45 Grundstufe Kühlen — PWM-Zyklus Kühlen (min) 81
12.1.46 Grundstufe Kühlen — Max. Stellgröße (0..255) 81
12.1.47 Grundstufe Kühlen — Grundlast min. Stellgröße (0..255)....81
12.1.48 Regelung Zusatzstufe Kühlen 82
12.1.49 Regelung Zusatzstufe Kühlen — Art der Kühlung....83
12.1.50 Regelung Zusatzstufe Kühlen — P-Anteil (x 0,1°C)....83
12.1.51 Regelung Zusatzstufe Kühlen — I-Anteil (min.) 84
12.1.52 Regelung Zusatzstufe Kühlen — Erweiterte Einstellungen....84
12.1.53 Zusatzstufe Kühlen 84
12.1.54 Zusatzstufe Kühlen — Wirksinn der Stellgröße....84
12.1.55 Zusatzstufe Kühlen — Hysterese (x 0,1°C)....85
12.1.56 Zusatzstufe Kühlen — Stellgrößendifferenz für Senden der Stellgröße Kühlen 85
12.1.57 Zusatzstufe Kühlen — Zyklisches Senden der Stellgröße (min) 85
12.1.58 Zusatzstufe Kühlen — Max. Stellgröße (0..255) 86
12.1.59 Zusatzstufe Kühlen — Grundlast min. Stellgröße (0..255) 86
12.1.60 Einstellungen Grundlast....86
12.1.61 Einstellungen Grundlast — Grundlast min. Stellgröße > 0....87
12.1.62 Kombinierter Heiz- und Kühlbetrieb 87
12.1.63 Kombinierter Heiz- und Kühlbetrieb — Umschaltung Heizen/Kühlen....88
12.1.64 Kombinierter Heiz- und Kühlbetrieb — Betriebsart nach Reset 88
12.1.65 Kombinierter Heiz- und Kühlbetrieb — Ausgabe Stellgröße Heizen und Kühlen 88
12.1.66 Kombinierter Heiz- und Kühlbetrieb — Ausgabe Stellgröße Zusatzstufe Heizen und Kühlen....89
12.1.67 Sollwerteinstellungen 89
12.1.68 Sollwerteinstellungen — Sollwert Heizen Komfort = Sollwert Kühlen Komfort 89
12.1.69 Sollwerteinstellungen — Hysterese für Umschaltung Heizen/Kühlen (x 0,1°C ..... 90
12.1.70 Sollwerteinstellungen — Solltemperatur Komfort Heizen und Kühlen (°C) 90
12.1.71 Sollwerteinstellungen — Solltemperatur Komfort Heizen (°C) 90
12.1.72 Sollwerteinstellungen — Absenkung Standby Heizen (°C) 90
12.1.73 Sollwerteinstellungen — Absenkung Eco Heizen (°C) 91
12.1.74 Sollwerteinstellungen — Solltemperatur Frostschutz (°C)....91
12.1.75 Sollwerteinstellungen — Solltemperatur Komfort Kühlen (°C) 91
12.1.76 Sollwerteinstellungen — Anhebung Standby Kühlen (°C)....91
12.1.77 Sollwerteinstellungen — Anhebung Eco Kühlen (°C)....92
12.1.78 Sollwerteinstellungen — Solltemperatur Hitzeschutz (°C)....92
12.1.79 Sollwerteinstellungen — Displayanzeige zeigt....92
12.1.80 Sollwerteinstellungen — Displayanzeige zeigt....93
12.1.81 Sollwerteinstellungen — aktuellen Sollwert senden 93
12.1.82 Sollwerteinstellungen — zyklisches Senden der aktuellen Solltemperatur (min) 93
12.1.83 Sollwertverstellung 93
12.1.84 Sollwertverstellung — max. manuelle Anhebung beim Heizbetrieb (0 - 15°C)....94
12.1.85 Sollwertverstellung — max. manuelle Absenkung beim Heizbetrieb (0 - 15°C)....94
12.1.86 Sollwertverstellung — max. manuelle Anhebung beim Kühlbetrieb (0 - 15°C)....94
12.1.87 Sollwertverstellung — max. manuelle Absenkung beim Kühlbetrieb (0 - 15°C)....95
12.1.88 Sollwertverstellung — Zurücksetzen der manuellen Verstellung bei Empfang eines Basissollwertes .. 95
12.1.89 Sollwertverstellung — Zurücksetzen der manuellen Verstellung bei Wechsel des Betriebsmodus ..... 95
12.1.90 Sollwertverstellung — Zurücksetzen der manuellen Verstellung über Objekt 96
12.1.91 Sollwertverstellung — Vorortbedienung dauerhaft speichern 96
12.1.92 Temperaturerfassung — Eingänge der Temperaturerfassung 96
12.1.93 Temperaturerfassung — Eingänge der gewichteten Temperaturerfassung....97
12.1.94 Temperaturerfassung — Gewichtung der internen Messung (0..100%) 97
12.1.95 Temperaturerfassung — Gewichtung der externen Messung (0..100%) 97
12.1.96 Temperaturerfassung — Gewichtung der externen Messung 2 (0..100%) ..... 98
12.1.97 Temperaturerfassung — zyklisches Senden der aktuellen Ist-Temperatur (min)....98
12.1.98 Temperaturerfassung — Wertdifferenz für das Senden der Ist-Temperatur (x 0,1°C)....98
12.1.99 Temperaturerfassung — Abgleichwert für interne Temperaturmessung (x 0,1°C)....98
12.1.100 Temperaturerfassung — Überwachungszeit Temperaturerfassung (0 = keine Überwachung) (min)....99
12.1.101 Temperaturerfassung — Betriebsart bei Störung....99
12.1.102 Temperaturerfassung — Stellgröße bei Störung (0 - 255) 99
12.1.103 Alarmfunktionen 99
12.1.104 Alarmfunktionen — Kondenswasseralarm 100
12.1.105 Alarmfunktionen — Taupunktalarm.... 100
12.1.106 Alarmfunktionen — Temperatur Frostalarm HVAC- u. RHCC-Status (°C).... 100
12.1.107 Alarmfunktionen — Temperatur Hitzealarm RHCC-Status (°C).... 101
12.1.108 Fancoil Einstellungen - Lüfterstufen 101
12.1.109 Fancoil Einstellungen - Lüfterstufen — Anzahl der Lüfterstufen 101
12.1.110 Fancoil Einstellungen - Lüfterstufen — Format der Stufenausgabe 101
12.1.111 Fancoil Einstellungen - Lüfterstufen — Stufenausgabe 102
12.1.112 Fancoil Einstellungen - Lüfterstufen — Niedrigste manuell einstellbare Stufe 102
12.1.113 Fancoil Einstellungen - Lüfterstufen — Auswertung Stufenstatus.... 102
12.1.114 Fancoil Einstellungen Heizen 102
12.1.115 Fancoil Einstellungen Heizen — Lüfterstufe 1-5 bis Stellgröße (0 - 255) Heizen.... 103
12.1.116 Fancoil Einstellungen Heizen — Lüfterstufenbegrenzung Heizen bei Ecobetrieb.... 103
12.1.117 Fancoil Einstellungen Heizen — max. Lüfterstufe Heizen bei Ecobetrieb.... 103
12.1.118 Fancoil Einstellungen Kühlen.... 103
12.1.119 Fancoil Einstellungen Kühlen — Lüfterstufe 1-5 bis Stellgröße (0 - 255) Kühlen.... 104
12.1.120 Fancoil Einstellungen Kühlen — Lüfterstufenbegrenzung Kühlen bei Ecobetrieb.... 104
12.1.121 Fancoil Einstellungen Kühlen — max. Lüfterstufe Kühlen bei Ecobetrieb.... 104
12.1.122 Sommerkompensation 104
12.1.123 Sommerkompensation — Sommerkompensation.... 105
12.1.124 Sommerkompensation — (untere) Einstiegstemperatur für Sommerkompensation (°C)....106
12.1.125 Sommerkompensation — Offset der Solltemperatur beim Einstieg in die Sommerkompensation (x 0,1°C)....106
12.1.126 Sommerkompensation — (obere) Ausstiegstemperatur für Sommerkompensation (°C).... 106
12.1.127 Sommerkompensation — Offset der Solltemperatur beim Ausstieg aus der Sommerkompensation (x 0,1°C)....107
12.2 Kommunikationsobjekte — RTR....108
12.2.1 Stellgröße Heizen.... 108
12.2.2 Zusatzstufe Heizen 108
12.2.3 Stellgröße Kühlen....108
12.2.4 Zusatzstufe Kühlen 109
12.2.5 Regelung Ein/Aus 109
12.2.6 Ist-Temperatur 109
12.2.7 Externe Ist-Temperatur 110
12.2.8 Externe Ist-Temperatur 2....110
12.2.9 Störung Ist-Temperatur.... 110
12.2.10 Lokale Ist-Temperatur 110
12.2.11 aktueller Sollwert....111
12.2.12 Betriebsmodus 111
12.2.13 Betriebsmodus überlagert 112
12.2.14 Fensterkontakt 112
12.2.15 Präsenzmelder....113
12.2.16 Status Heizen.... 113
12.2.17 Status Kühlen....113
12.2.18 Grundlast 114
12.2.19 Umschaltung Heizen/Kühlen 114
12.2.20 Fancoil manuell.... 115
12.2.21 Fancoil Stufe 115
12.2.22 Status Fancoil Stufe 116
12.2.23 Lüfterstufe 1....116
12.2.24 Lüfterstufe 2....116
12.2.25 Lüfterstufe 3....116
12.2.26 Lüfterstufe 4....116
12.2.27 Lüfterstufe 5....117
12.2.28 Basissollwert....117
12.2.29 Manuelle Sollwerte zurücksetzen.... 117
12.2.30 Taupunktalarm 117
12.2.31 Kondenswasseralarm....118
12.2.32 Außentemperatur für Sommerkompensation 118
12.2.33 Sommerkompensation aktiv.... 119
12.2.34 Sollwert erreicht 119
12.2.35 Fahrenheit....119
12.2.36 Displayhinterleuchtung....120
12.2.37 Ein/Aus Anforderung....120
12.2.38 Sollwertanzeige 120
12.2.39 Sollwert anfordern....120
12.2.40 Sollwert bestätigen 120
12.2.41 Heizen/Kühlen Anforderung 121
12.2.42 Lüfterstufe man. anfordern.... 121
12.2.43 Lüfterstufe anfordern....121
12.2.44 Lüfterstufe bestätigen....121
12.2.45 Regler-Status RHCC 122
12.2.46 Regler-Status HVAC 122
12.2.47 In Betrieb....122
1 Sicherheitshinweise
Arbeiten am 230 V-Netz dürfen nur von
Fachpersonal ausgeführt werden.
Vor Montage oder Demontage Netzspannung freischalten!
Durch Nichtbeachtung von Installations- und Bedienungshinweisen können Brände und andere Gefahren entstehen.
Haftungsausschluss
Trotz Überprüfung des Inhalts dieser
Druckschrift auf Übereinstimmung mit der
Hard- und Software sind Abweichungen nicht vollkommen ausgeschlossen. Daher können wir hierfür keine Gewähr übernehmen.
Notwendige Korrekturen fließen in neue Versionen des Handbuchs ein.
Bitte teilen Sie uns Verbesserungsvorschläge mit.
2 Maßzeichnungen
UP-Display 8,9 cm mit Bedienelement, Busch-priOn®
Individualität kennzeichnet Busch-priOn® nicht nur bei der Programmierung der einzelnen Schaltflächen:
Auch die Zusammenstellung von Busch-priOn® Kombinationen könnte kaum flexibler sein. Denn Busch-priOn® ist nicht an Rahmen gebunden - vielmehr werden bis zu 3 einzelne Elemente auf einem Grundträger fixiert und ganz zum Schluss oben und unten mit Abschlussleisten versehen. Bei den Bedienelementen kann man zwischen 4 Farben wählen: Studioweiß, Glas weiß, Glas schwarz und Edelstahl stehen zur Verfügung. Auch die Abschlussleisten sind größtenteils in diesen Farbvarianten erhältlich. Bei der Displaydarstellung (Style Sheets) kann man zwischen schwarz, blau und silber wählen.
Modulares Konzept
Diese dienen nicht nur der schönen Form - sie enthalten wahlweise einen Temperaturfühler für die Raumtemperaturregelung, eine Infrarotschnittstelle für die Fernbedienung und einen Näherungssensor, um das Display oder die LED der Bedienelemente zu aktivieren, wenn man sich nähert. Diese IR / Näherungs-Variante gibt es allerdings nur in Glas schwarz - nicht in den anderen Farben. Weiterführende Informationen zur Raumtemperaturregelung mit BuschpriOn® finden Sie in unserer HKL-Broschüre.
4 Kombinationen nach Wunsch
Die Bedienelemente und Abschlussleisten lassen sich in ihren Farben und Funktionen bei Busch-priOn® frei kombinieren. Bis zu 3-fach-Kombinationen sind möglich, wobei stets ein einziger Busankoppler ausreicht.
| Artikelnummer Grundträger | ||||
| 1-fach 2-fach 3-fach | ||||
| Abschlussleiste oben IR / Näherung 6350-825-101 • • • | ||||
| Abschlussleiste oben mit Display, IR / Näherung 6351-825-101 • • | • | |||
| Abschlussleiste oben mit Display, IR / Näherung 6351/08-825 • • • | ||||
| Abschlussleiste oben Standard 6348-101 • • • | ||||
| 1-fach-Bedienelement 6340-101 • • • | ||||
| 3-fach-Bedienelement 6342-101 • • • | ||||
| 1-fach-Dreh-Bedienelement 6341-101 • • • | ||||
| Bewegungsmelder | 6345-101 • • • | |||
| 8,9 cm Display inkl. Bedienelement | 6344-101 | - | • | • |
| Abschlussleiste unten Temperatur | 6352-101 • • • | |||
| Abschlussleiste unten Standard | 6349-101 • • • | |||
| Busankoppler | 6120/12 | • | - | - |
| Power-Busankoppler und Netzteil, REG | 6120/13 + 6358 | • • • | ||
| Netzankoppler | 6920/12 | • | - | - |
| Power-Netzankoppler | 6920/13 | • • • | ||
| UP Schaltaktor | 6354 | - | • • | |
| UP Dimmaktor 1-fach | 6355 | - | • • | |
| UP Jalousie- / Serienaktor | 6356 | - | • | • |
| UP Jalousie- / Serienaktor | 6920/40 | • | • | - |
5 Kein gewöhnliches KNX-Bedienelement
Die einzelnen Tasten des Busch-priOn® können individuell programmiert werden, wie es bei KNX üblich ist. Die Applikationen reichen dabei über Schalten, Dimmen und Jalousie bis hin zu Szenen. Auch Logikfunktionen sind möglich. Setzt man das Display ein, werden dadurch weitere Funktionen möglich. Hier können beispielsweise Wochenschaltuhr-, Melde- und Multimediaanwendungen integriert werden. Außerdem lassen sich durch die Vergabe interner Gruppenadressen weitere Anwendungen realisieren. Das Benutzermenü ist in 19 Sprachen konfigurierbar.
Applikationen
| Applikation Flächenbedien- | element | Drehbedien-element | 8,9 cm-TFT-Display mit Bedienelement | Bewegungs-melder | Seitenzahl |
| Schalten Wippe gesamt ● - - - Seite 36 | |||||
| Schalten, Wippe Links / Rechts ● - ● - | Seite 36 | ||||
| Dimmen, Wippe Gesamt ● - - - Seite 36 | |||||
| Dimmen, Wippe Links / Rechts ● ● ● - | Seite 37 | ||||
| Jalousie, Wippe Gesamt ● - - - Seite 37 | |||||
| Jalousie, Wippe Links / Rechts ● ● ● - | Seite 37 | ||||
| Wertsender, Wippe Gesamt ● - - - Seite 38 | |||||
| Wertsender, Wippe Links / Rechts | ● ● ● - Seite 38 | ||||
| Wertsender, 2 Objekte, Wippe Links / Rechts | ● - - - Seite 39 | ||||
| Wertdimmsensor, Wippe Gesamt | ● - ● - Seite 39 | ||||
| Lichtszenennebenstelle mit Speicherfunktion | ● - ● - Seite 40 | ||||
| Stufenschalter, Wippe Gesamt ● - - - Seite 40 | |||||
| Stufenschalter, Wippe Links / Rechts | ● - - - Seite 41 | ||||
| Mehrfachbetätigung, Wippe Links / Rechts | ● - - - Seite 41 | ||||
| Kurz-lang-Bedienung, Wippe Links / Rechts | ● - - - Seite 43 | ||||
| RTR-Betriebsart einstellen | ● - ● - Seite 43 | ||||
| Mediensteuerung CD-Player | - - ● - Seite 44 | ||||
| Mediensteuerung Radio | - - ● - Seite 45 | ||||
| Mediensteuerung Video-Player - - ● - Seite 46 | |||||
| Kurzzeittimer | - - ● - Seite 46 | ||||
| Wochenschaltuhr | - - ● - Seite 47 | ||||
| Wecker | - - ● - Seite 48 | ||||
| Meldungen | - - ● - Seite 49 | ||||
| Text für Titel | - - ● - Seite 49 | ||||
| Gerätesperre | - - ● - Seite 50 | ||||
| RTR-Einstellungen | - - | ● | 1 | - Seite 50 | |
| Sequenzaktoreinstellungen | - - | ● - Seite 50 | |||
| Jalousieapplikation | ● ● | ● | 2 | - Seite 51 | |
| Schaltaktorapplikation | ● ● ● - Seite 51 | ||||
| Bewegungsmelder | - - - ● | Seite 52 | |||
| LED-Funktion | ● ● ● - Seite 54 | ||||
| Alarmfunktion | ● ● - - Seite 54 | ||||
| Speicherfunktion Lichtszenen | ● ● ● - Seite 54 |
1 Nur in Verbindung mit Abschlussleiste unten „Temperaturfühler“ oder anderem externen Fühler. priOn® verfügt über 1 internen Raumtemperaturregler.
2 Nur in Verbindung mit UP Jalousie- / Serienaktor 6356.
Allgemeine Funktionen
| Funktion Flächenbedien- | element | Drehbedien-element | 8,9 cm-TFT-Display mit Bedienelement | Bewegungs-melder | Seitenzahl |
| Verzögerung • • • • Seite 55 | |||||
| Treppenhauslicht • • • • Seite 56 | |||||
| Lichtszenenaktoreinstellungen • • • • Seite 57 | |||||
| Sequenz • • • • Seite 57 | |||||
| Preset • • • • Seite 58 | |||||
| Telegramm zyklisch • • • • Seite 58 | |||||
| Blinken • • • • Seite 59 | |||||
| Logik • • • • Seite 59 | |||||
| Tor • • • • Seite 60 | |||||
| Min- / Maxwertgeber • • • • Seite 61 | |||||
| Schwellwert / Hysterese | • • • • Seite 62 | ||||
| PWM-Umsetzer | • • • • Seite 62 | ||||
| Priorität | • • • • Seite 62 |
Busch-priOn® Drehbedienelement, Glas schwarz
Busch-priOn® Abschlussleiste oben + 3fach-Bedienelement, Glas schwarz
Busch-priOn® Abschlussleiste oben Drehbedienelement Glas schwarz
Busch-priOn® Wächter 180 UP, Glas schwarz
Busch-priOn ^® ist ideal kombinierbar mit der Schalterserie carat ^® . Diese besticht durch die gleichen designten Oberflächen.
6 Der richtige Ankoppler
Maximale Busch-priOn® Geräteanzahl pro TP-Linie
| Anzahl Display-kombinationen pro Linie | Gesamtanzahl Kombinationen1 | Gesamtanzahl TP-Power-BAUs 6120/13 pro Linie |
| 0 0 + 60 60 | ||
| 1 1 + 59 60 | ||
| 2 2 + 58 60 | ||
| 3 3 + 57 60 | ||
| 4 4 + 56 60 | ||
| 5 5 + 55 60 | ||
| 6 6 + 54 60 | ||
| 7 7 + 53 60 | ||
| 8 8 + 52 60 | ||
| 9 9 + 51 60 | ||
| 10 10 + 45 55 | ||
| 11 11 + 37 48 | ||
| 12 12 + 30 42 | ||
| 13 13 + 22 35 | ||
| 14 14 + 15 29 | ||
| 15 15 + 7 22 | ||
| 16 16 + 0 16 |
1 Zusammengesetzt aus Displaykombinationen plus 1- bis 3-fach-Kombinationen ohne Display mit Abschlussleisten
Hinter jeder Busch-priOn® Kombination wird nur ein Busankoppler montiert. Bei einem 1-fach-Trägerrahmen reicht dafür ein Standardankoppler aus. Ab der Verwendung des 2-fach-Trägerrahmens ist der leistungsstärkere Power-Ankoppler zu verwenden.
Die Twisted-Pair-Variante benötigt dafür ein externes Netzteil. Die entsprechenden Gerätekombinationen sind der Tabelle links zu entnehmen. Die Powernet-Variante des Power-Ankopplers kommt ohne ein solches Netzteil aus und verfügt zur Spannungsversorgung und Datenkommunikation über einen 230 V-Anschluss.
Standardankoppler TP Standardankoppler PN
TLN1 TLN2 TLN32 TLN1 TLN2 TLN255
Der Trägerrahmen dient zur Aufnahme und Kontaktierung der einzelnen Bedienelemente, des 8,9 cm-TFT-Displays, der Abschlussleisten sowie der UP-Ankoppler. Die Positionierung der Bedienelemente bei Mehrfachkombinationen ist frei wählbar. Als Abschluss muss oben und unten eine spezielle Leiste montiert werden. Ihr Material kann von dem des Moduls abweichen. Die Montage des Trägerrahmens erfolgt durch Verschrauben mit dem UP-Ankoppler und bei Mehrfachkombinationen auch mit der Wand.
Durch die Anti-Fingerprint-Oberfläche ist Busch-priOn ^® in Edelstahl besonders unempfindlich und behält seine edle Oberfläche auch im Einsatz. Glasoberflächen und Abschlussleisten entsprechen der Serie carat ^® .
8.1 Raumtemperaturregler-Display
8.1.1 Standardansicht
Betriebszustand Betriebsart
Ist- bzw. Solltemperatur
Das Display des Raumtemperaturreglers zeigt je nach Parametrierung entweder die aktuelle Raumtemperatur oder den Sollwert für die Temperatur an. Im linken Bereich des Displays wird der aktuelle Betriebszustand und im rechten Bereich die aktuelle Betriebsart angezeigt.
8.1.2 Sollwerte
Sollwert Heizen Sollwert Kühlen
○ Temperatur -
● Nächster Wert
○ Temperatur +
● Vorheriger Wert
○ Komfort/Standby
● Ein/Aus
○ FanCoil-Stufen
○ Kurzer Tastendruck
● Langer Tastendruck
In der Einstellebene, die durch einmaliges Drücken der Zusatztaste erreicht wird, können die Sollwerte für Heizen und / oder Kühlen verändert werden.
Die entsprechenden Sollwerte stehen rechts des jeweiligen Symbols für Heizen und Kühlen.
Der hell hinterlegte Wert kann geändert werden.
Die Verstellung erfolgt mit der oberen Wippe des Bedienelements. Kurzes Drücken der linken Seite senkt den Sollwert, kurzes Drücken der rechten Seite erhöht den Sollwert. Durch einen langen Tastendruck springt die Auswahl auf den nächsten Sollwert. Dieser kann nun durch kurzen Tastendruck ebenfalls verstellt werden.
Nach einer einstellbaren Zeit springt das Display zurück in die Standardansicht.
8.2 Betriebsarten
Standby: Der Standby-Betrieb senkt die Temperatur bei Abwesenheit unter das Niveau des Komfort-Betriebs. So kann Energie gespart werden. Gleichzeitig kühlt der Raum auch während längerer Abwesenheit nicht aus.
Komfort: Der Komfort-Betrieb regelt die Temperatur so, wie es dem Bewohner bei Anwesenheit am angenehmsten ist. Er kann zeitgesteuert oder durch ein Telegramm aufgerufen werden.
Taupunkt: Wird von einem Taupunktsensor ein entsprechendes Telegramm empfangen, wird der Raumtemperaturregler das entsprechende Symbol anzeigen und nicht weiter kühlen, sondern lediglich vor Hitze schützen.
Alarm: Der Alarm kann frei parametriert werden. Er kann z. B. erscheinen, wenn ein externer Temperaturfühler keine Werte sendet.
An/Aus: Der Raumtemperaturregler kann ein- und ausgeschaltet werden. Bei ausgeschalteter Regelung erscheint dieses Symbol im Display. Das Gerät arbeitet im Frostschutzbetrieb.
Nachtabsenkung: Während der Nacht kann die Temperatur heruntergeregelt werden. Das spart Energie und ist komfortabel für die Nachtruhe. Am nächsten Morgen wird wieder automatisch geheizt, so dass beim Aufstehen die Wohlfühltemperatur erreicht ist.
Frostschutz: Falls parametriert, wird der Frostschutz die Temperatur so regeln, dass sie einen gewünschten Wert nicht unterschreitet. Es ist der niedrigste Sollwert.
Hitzeschutz: Falls parametriert, wird der Hitzeschutz die Temperatur so regeln, dass sie einen gewünschten Wert nicht überschreitet. Es ist der höchste Sollwert.
Kondensat: Im Betrieb eines Fancoils sammelt sich unter Umständen Kondenswasser an und wird in einem Behälter aufgefangen. Sollte der Fancoil ein Telegramm aussenden, wenn dieser Behälter gefüllt ist, erscheint das Symbol für den Kondensatbetrieb. Der Raumtemperaturregler schaltet automatisch in den Hitzeschutz-Betrieb.
9 Bedienung Raumtemperaturregler
(nur 6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0])
9.1 Busch-priOn 8,89cm Display 6344-xxx-101
Bei dem 8,89cm Display soll der bestehende RTR durch den neuen „Unified RTR“ ersetzt werden.
Das Update auf den neuen „Unified RTR“ erfolgt über den SD-Katenslot des Gerätes.
Hinweis
Die RTR-Funktionen sind nicht kompatibel, so dass der Anwender den RTR nach erfolgreichem
Update neu parametrieren und in Betrieb nehmen muss.
9.1.1 Bedienungsvorgang
Die Bedienung des RTR erfolgt durch Aufrufen des gewünschten Reglers aus dem Listenmenü. Die Auswahl der Funktion erfolgt mit Hilfe des Drehbedienelementes. Bestätigung durch Drücken des Drehbedienelementes.
9.1.2 Bedienfunktionen
Dem Anwender stehen nachfolgende Funktionen zur Verfügung:
| Display Funktion | ||
| 21,0 °C | Sollwertverstellung Zur Veränderung der Solltemperatur ist diese über das Drehbedienelement auszuwählen und durch Drücken zu bestätigen.Durch Drehen des Drehbedienelementes kann der Sollwert verändert werden.Die Verstellung wird durch Betätigen des Drehbedienelementes übernommen.Der jeweils aktive Modus (Heizen oder Kühlen) wird über die entsprechende Farbe blau oder orange dargestellt.Erfolgt die Verstellung innerhalb der parametrierten Hysterese Heizen/Kühlen ist die Hinterleuchtung weiß. Wird der Schwellwert über- oder unterschritten, wird dieses über die Farbe orange (Heizen) oder blau (Kühlen) in der Sollwertanzeige dargestellt. | |
| ECO-Modus Ist der ECO-Modus ausgewählt, kann dieser durch Drücken auf das Drehbedienelement aktiviert werden. Dabei wechselt die Darstellung in das ECO-Icon:– Die anderen Funktionen des RTR werden gesperrt.– Deaktivieren durch erneutes Drücken oder Drehen des Drehbedienelementes. Der Bildschirm wechselt wieder in die Komplettansicht. | ||
| AUS Auswahl der Funktion und bestätigen durch Drücken des Drehbedienelementes. Dabei wechselt die Darstellung in das AUS-Icon: | ||
| Fan Coil Auswahl der Fan Coil-Funktion und bestätigen durch Drücken des Drehbedienelementes.– Durch Drehen des Drehbedienelementes wird die Lüfterstufe manuell angepasst. Die Verstellung wird durch Drücken des Drehbedienelementes übernommen. | ||
| UmschaltungAuswahl der Umschaltung Heizen/Kühlen. Durch Toggeln des Drehbedienelementes wird zwischen der Funktion Heizen und der Funktion Kühlen wahlweise geschaltet. Die jeweilige Funktion wird über das entsprechende Icon dargestellt. | ||
| Alarmfunktionen | Die Alarmfunktionen werden im Display mittig über das entsprechende Icon in grau dargestellt. Die Vor-Ort-Bedienung ist gesperrt. Die Sperrung wird über des Sperrzeichen links oben im Fenster visualisiert. Deaktivierung nur über Aufheben des Alarms. | |
| Frost-/Hitzeschutz | ||
| Kondenswasser | ||
| Taupunkt | ||
| Komfort-Modus | ||
| Standby-Modus | ||
| ECO-Modus | ||
9.1.3 Info-Zeile
Links in der Info-Zeile wird der Status des internen Reglers dargestellt. Der aktive Betriebsmodus, z.B. ECO wird über das Symbol in grün dargestellt. Der Status Heizen oder Kühlen wird über die jeweilige Farbe blau oder orange abgebildet.
9.1.4 Busch-priOn Abschlussleiste oben mit Display 6351/08-825
Die Abschlussleiste ist um die Bedienung mit dem Drehbedienelement 1fach 6341-xxx-101 zur Raumtemperaturreglerbedienung ergänzt worden. Die Auswahl zwischen dem 3fach Bedienelement und dem 1fach Drehbedienelement erfolgt über die Parametereinstellung. Das Drehbedienelement 1fach kann ab einem 2fach Trägerrahmen mit anderen Modulen aus der Busch-priOn Produktpalette kombiniert werden. Bei Verwendung des 1fach Trägerrahmens in Verbindung mit dem Drehbedienelement verfügt die Kombination nur über einen reinen Raumtemperaturregler mit Drehbedienung und Abschlussleiste mit Display. Zur Temperaturmessung vor Ort ist die Abschlussleiste unten mit Temperaturfühler zu verwenden.
9.2 Kombination mit 3fach Bedienelement 6342-xxx-101
9.2.1 Bedienungsvorgang
Die Bedienung erfolgt über die Betätigung der Zusatztaste an der Abschlussleiste. Das Gerät wechselt in die RTR-Verstellebene. Dieser Wechsel wird über eine inverse Darstellung der Solltemperatur (weiß mit schwarzer Zahl) dargestellt. Der Rücksprung in die erste Bedienebene erfolgt nach einer Wartezeit von 3 Sekunden oder durch erneutes Betätigen der Zusatztaste.
Dem Anwender stehen nachfolgende Funktionen zur Verfügung:
| Display Funktion | ||
| 21,0 °C | Sollwertverstellung Die Anpassung des Sollwertes erfolgt über die oberste Wippe links/rechts. | |
| ECO-Modus Ist der ECO-Modus ausgewählt, kann dieser durch Drücken auf das Drehbedienelement aktiviert werden. Dabei wechselt die Darstellung in das ECO-Icon:– Die anderen Funktionen des RTR werden gesperrt.– Deaktivieren durch erneutes Drücken oder Drehen des Drehbedienelementes. Der Bildschirm wechselt wieder in die Komplettansicht. | ||
| AUS Durch Betätigen der linken mittleren Wippenhälfte wird das Gerät ausgeschaltet. Die Funktion wird mittig im Display über das entsprechende Icon dargestellt.– Deaktivieren nur über erneutes Betätigen der linken Wippe. | ||
| Fan Coil Bei einem Fan Coil erfolgt die Bedienung über die linke untere Wippenhälfte. Die aktive Lüfterstufe wird im Display mittig dargestellt. Die Verstellung erfolgt durch erneutes betätigen der Wippe, bis die gewünschte manuelle Lüfterstufe ausgewählt ist. Die Darstellung erfolgt mittig im Display, bestehend aus Lüftersymbol und der aktiven Lüfterstufe. | ||
| UmschaltungHeizen/Kühlen | Über die untere rechte Wippe kann der Nutzer zwischen Heizen und Kühlen umschalten (wenn parametriert). | |
| Alarmfunktionen | Die Alarmfunktionen werden mittig über das entsprechende Icon im Display dargestellt. Die Vor-Ort-Bedienung ist in der RTR-Bedienebene gesperrt. Deaktivierung nur über Aufheben des Alarms. | |
| Frost-/Hitzeschutz | ||
| Kondenswasser | ||
| Taupunkt | ||
| Komfort-Modus | ||
| Standby-Modus | ||
| ECO-Modus | ||
9.3 Kombination mit 1fach Drehbedienelement 6341-xxx-101 9.3.1 Bedienungsvorgang
Die Bedienung des RTR erfolgt durch Aufrufen des gewünschten Reglers aus dem Listenmenü. Die Auswahl der Funktion erfolgt mit Hilfe des Drehbedienelementes. Bestätigung durch Drücken des Drehbedienelementes.
Dem Anwender stehen nachfolgende Funktionen zur Verfügung:
| Display Funktion | ||
| 21.0 °C | Sollwertverstellung | Der aktuelle Sollwert wird direkt angezeigt. Durch Drehen des Drehbedienelementes kann der Sollwert verändert werden. Die Verstellung wird nach einer Wartezeit übernommen. Der jeweils aktive Modus (Heizen oder Kühlen) wird über das entsprechende Symbol links neben dem Sollwert dargestellt, gleichzeitig wird über die farbige Hinterleuchtung des Drehbedienelementes die jeweilige Funktion dargestellt. Erfolgt die Verstellung innerhalb der parametrierten Hysterese Heizen/Kühlen ist die Hinterleuchtung weiß. Wir der Schwellwert über- oder unterschritten, wird dieses über die Farbe orange (Heizen) oder blau (Kühlen) am Drehbedienelement dargestellt. |
| ECO-Modus Durch Drücken | des Drehbedienelementes wird der ECO-Betrieb aktiviert. Dabei wechselt die Darstellung in das ECO-Icon:– Die anderen Funktionen des RTR werden gesperrt.– Deaktivieren durch erneutes Drücken oder Drehen des Drehbedienelementes. Der Bildschirm wechselt wieder in die Komplettansicht. Das Drehbedienelement wird grün hinterleuchtet. | |
| AUS Auswahl der Funktion | durch Drücken und Drehen des Drehbedienelementes bis die gewünschte Funktion AUS im Display über das entsprechende Icon dargestellt wird. Durch Drücken wird die AUS-Funktion aktiviert. Dabei wechselt die Darstellung in das AUS-Icon:– Die anderen Funktionen des RTR werden gesperrt.– Einschalten des Reglers durch erneutes Drücken. Der Bildschirm wechselt wieder in die Komplettansicht.– Das Drehbedienelement ist weiß hinterleuchtet. | |
| 114 | Fan Coil Auswahl der Funktion | durch Drücken und Drehen des Drehbedienelementes bis die gewünschte Funktion Fan Coil im Display über das entsprechende Icon dargestellt wird. Durch Drücken wird der FanCoil-Funktion aktiviert. Die aktive Lüfterstufe wird im Display mittig dargestellt. Die Verstellung erfolgt durch Drehen des Drehbedienelementes, bis die gewünschte manuelle Lüfterstufe ausgewählt ist. Die Darstellung erfolgt mittig im Display, bestehend aus Lüftersymbol und der aktiven Lüfterstufe:– Bestätigen über erneutes Drücken oder nach Wartezeit.– Das Drehbedienelement ist weiß hinterleuchtet. |
| UmschaltungHeizen/Kühlen | durch Toggeln des Drehbedienelementes wird zwischen der Funktion Heizen und der Funktion Kühlen wahlweise geschaltet. Die jeweilige Funktion wird über das entsprechende Icon dargestellt.– Das Drehbedienelement ist weiß hinterleuchtet. | |
| Alarmfunktionen | Die Alarmfunktionen werden mittig über das entsprechende Icon im Display dargestellt. Die Vor-Ort-Bedienung ist gesperrt. Deaktivierung nur über Aufheben des Alarms. | |
| Frost-/Hitzeschutz | ||
| Kondenswasser | ||
| Taupunkt | ||
| Komfort-Modus | ||
| Standby-Modus | ||
| ECO-Modus | ||
9.3.2 Betriebsarten
| Komfort Der Komfort-Betrieb regelt die Temperatur so, wie es dem Bewohner bei Anwesenheit am angenehmsten ist. Er kann zeitgesteuert oder durch ein Telegramm aufgerufen werden. | |
| Standby: Der Standby-Betrieb senkt die Temperatur bei Abwesenheit unter das Niveau des Komfort-Betriebs. So kann Energie gespart werden. Gleichzeitig kühlt der Raum auch während längerer Abwesenheit nicht aus. | |
| Taupunkt: Wird von einem Taupunktsensor ein entsprechendes Telegramm empfangen, wird der Raumtemperaturregler das entsprechende Icon anzeigen und nicht weiter kühlen, sondern lediglich vor Hitze schützen. | |
| Alarm: Der Alarm kann frei parametriert werden. Er kann z. B. erscheinen, wenn ein externer Temperaturfühler keine Werte sendet. | |
| An/Aus: Der Raumtemperaturregler kann ein- und ausgeschaltet werden. Bei ausgeschalteter Regelung erscheint dieses Icon im Display. Das Gerät arbeitet im Frostschutzbetrieb. | |
| Frostschutz: Falls parametriert, wird der Frostschutz die Temperatur so regeln, dass sie einen gewünschten Wert nicht unterschreitet. Es ist der niedrigste Sollwert.Hitzeschutz: Falls parametriert, wird der Hitzeschutz die Temperatur so regeln, dass sie einen gewünschten Wert nicht überschreitet. Es ist der höchste Sollwert. | |
| Kondensat: Im Betrieb eines Fan Coils sammelt sich unter Umständen Kondenswasser an und wird in einem Behälter aufgefangen. Sollte der Fan Coil ein Telegramm aussenden, wenn dieser Behälter gefüllt ist, erscheint das Icon für den Kondensatbetrieb. Der Raumtemperaturregler schaltet automatisch in den Hitzeschutz-Betrieb. | |
| ECO: Der ECO-Mode senkt die Temperatur auf die parametrierte Einstellung ab. So kann Energie gespart werden. Gleichzeitig kühlt der Raum auch während längerer Abwesenheit nicht aus. |
10 Planerunterstützung RTR
10.1 Betriebsarten
Der Raumtemperaturregler besitzt die vier Betriebsarten:
- Frostschutzbetrieb (bei Heizen): Die Raumtemperaturregelung ist außer Betrieb; es wird nur geheizt, wenn die Raumtemperatur so weit abgesunken ist, dass Gefahr für die Heizungsinstallation durch Einfrieren besteht.
Hitzeschutzbetrieb (bei Kühlen): Die Raumtemperaturregelung ist außer Betrieb; es wird nur gekühlt, wenn die Raumtemperatur so stark angestiegen ist, dass die Benutzung des Raumes kaum noch möglich ist.
- Komfortbetrieb (bei Heizen und Kühlen): Der Sollwert für die Raumtemperatur ist auf einen Wert eingestellt, der die „normale Benutzung“ der Räumlichkeit mit einer angenehmen Temperatur ermöglicht.
6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0]:
Der Komfortbetrieb ist bei manueller Bedienung immer aktiv (Primärfunktion).
- Standby-Betrieb (bei Heizen): Die Raumtemperatur wird so weit abgesenkt (z. B. bei vorübergehender Abwesenheit), dass Heizkosten eingespart werden, die Komfort-Temperatur aber schnell wieder erreicht werden kann. Standby-Betrieb (bei Kühlen): Die Raumtemperatur wird so weit angehoben (z. B. bei vorübergehender Abwesenheit), dass Energiekosten eingespart werden, die Komfort-Temperatur aber schnell wieder erreicht werden kann.
6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0]:
Der Standby-Betrieb ist am Gerät nicht mehr einstellbar. Dieser wird nur noch über den KNX-Bus aktiviert. Darstellung im Display über Icon.
- Nachtbetrieb (bei Heizen und Kühlen): Während der Nachtstunden werden Räumlichkeiten für einen längeren Zeitraum nicht genutzt; die Raumtemperatur wird auf einen nachts angenehmen Wert eingestellt und kann morgens relativ schnell wieder auf den Komfort-Sollwert gebracht werden.
6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0]:
Anstelle des Nachtbetriebs gibt es nun den ECO-Mode. Dieser ist auch Vor-Ort aktivierbar. Anzeige über Icon im Display.
Zwischen diesen Betriebsarten kann entweder durch Schalttelegramme (Parameter „Betriebsartenumschaltung“: „1 Bit (3x)“) oder durch 1-Byte-Werttelegramme (Parameter „Betriebsartenumschaltung“: „1 Byte (2x)“) umgeschaltet werden.
10.1.1 Betriebsartenumschaltung 1 Bit
Der Frost- / Hitzeschutz hat die höchste Priorität, d. h. in diesem Fall kann nicht in eine andere Betriebsart umgeschaltet werden. Hierzu muss der Frost- / Hitzeschutzbetrieb erst wieder deaktiviert werden, z. B. durch Schließen eines geöffneten Fensters. Die nächste höhere Priorität hat der Nachtbetrieb, danach folgt der Komfortbetrieb. Wenn keine der drei genannten Betriebsarten aktiv sind, befindet sich der Raumtemperaturregler im Standby-Betrieb.
6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0]:
Die Betriebsartenumschaltung 1 Bit ist hierfür nicht verfügbar!
10.1.2 Betriebsartenumschaltung 1 Byte
Bei der Betriebsartenumschaltung über 1 Byte werden zwei 1 Byte-Kommunikationsobjekte zur Verfügung gestellt. Die beiden 1-Byte-Kommunikationsobjekte besitzen eine unterschiedliche Verhaltensweise bei Telegrammempfang. Ein Objekt wertet empfangene Telegramme „normal“ aus („Betriebsartenumschaltung“). Das bedeutet, wenn z. B. ein Komfort-Telegram empfangen wird, schaltet der Raumtemperaturregler in die Betriebsart „Komfort“. Wird ein Nacht-Telegram empfangen, schaltet der Raumtemperaturregler in die Betriebsart „Nacht“. Dieses Objekt wird z. B. von Zeitschaltuhren angesteuert.
Das zweite Objekt („Betriebsartenumschaltung OMO“) kann das erste kurzfristig „überschreiben“. Das bedeutet, wenn z. B. ein Frost- / Hitzeschutz-Telegramm empfangen wird, wechselt der Raumtemperaturregler in die Betriebsart „Frost“ bzw. „Hitzeschutz“. Wird der Frost- oder Hitzeschutz durch den Empfang eines erneuten Telegramms zurückgesetzt, aktiviert der Raumtemperaturregler die Betriebsart, die auf dem „normalen“ Objekt anliegt. Somit ist er in der Lage, sich Betriebsarten zu merken. Dieses Objekt wird z. B. von Binäreingängen, die Fensterkontakte erfassen, angesteuert.
Für beide 1 Byte-Kommunikationsobjekte gelten folgende Bestimmungen:
0 = Auto (nur bei „Betriebsartenumschaltung OMO“)
1 = Komfort
2 = Standby
3 = Nacht
4 = Frost- / Hitzeschutz
5 - 255 = nicht erlaubt
10.1.3 Überwachung
Der Parameter „Überwachung Temperaturmessung“ legt fest, ob der externe Temperaturfühler und die Außentemperatur überwacht werden sollen. Das bedeutet, dass der Raumtemperaturregler innerhalb einer einstellbaren Zeit („Überwachungszeit externe Temperatur“ und „Überwachungszeit Außentemperatur“) mindestens ein Telegramm mit der aktuellen Temperatur auf dem dazugehörigen Kommunikationsobjekt empfangen muss.
Wird während der Überwachungszeit kein Telegramm empfangen, geht der Raumtemperaturregler davon aus, dass der Messfühler für die Außentemperatur bzw. externe Temperatur defekt oder nicht mehr am Bus angeschlossen ist.
Der Raumtemperaturregler setzt daraufhin seine Regelung aus und sendet eine vordefinierte Stellgröße („Stellgröße bei Fehler Temperaturmessung“) aus, damit der zu regelnde Raum nicht auskühlen bzw. überhitzen kann. Diese Stellgröße wird so lange ausgesendet, bis der Raumtemperaturregler erneut ein Temperaturtelegramm über den Bus empfängt und die Regelung wieder aktiviert wird.
10.1.4 Externe Temperaturerfassung
In Räumen wie zum Beispiel Großraumbüros kann es schwierig sein, nur mit einem Raumtemperaturregler im gesamten Raum eine gute Regelung zu erreichen. Für solche Fälle bietet es sich an, den Raum mit mehreren Temperaturfühlern in Zonen zu unterteilen.
Damit der Temperaturwert der zusätzlichen Temperaturfühler mit in die Raumtemperaturregelung eingebunden werden kann, muss der Parameter „Raumtemperaturmessung“ auf „Intern und Extern“ oder „Extern“ (je nach Ausstattung) eingestellt werden. Zusätzlich kann danach noch eine Gewichtung der intern und extern gemessenen Temperatur vorgenommen werden. Die Gewichtungseinstellungen hängen von den örtlichen Gegebenheiten ab. Sofern die Messfühler sich im gleichen Abstand zum Heizkörper (bei Flächenheizkörpern) befinden, sollte die Einstellung „50 % / 50 %“ gute Regelergebnisse erzielen.
10.1.5 Abgleich
Wird die gemessene Temperatur verfälscht kann ein „Abgleichwert Raumtemperaturmessung“ eingestellt werden. Wenn eine zusätzliche externe Temperaturwerterfassung aktiviert wurde und der gemessene Wert sich durch Kälte- bzw. Wärmeeinflüsse verfälscht, kann hierfür ebenfalls ein Abgleichwert eingetragen werden.
10.2 Regler
Der Raumtemperaturregler kann nur zum Heizen, nur zum Kühlen oder zum Heizen und Kühlen eingesetzt werden. Sofern der Raumtemperaturregler Heizen und Kühlen soll, kann das Umschalten von Heizen auf Kühlen bzw. Kühlen auf Heizen automatisch durch den Raumtemperaturregler erfolgen. Dabei erkennt der Regler selbsttätig, ob gerade eine Stellgröße für Heizen oder Kühlen auszusenden ist. Ist keine automatische Umschaltung erwünscht, kann das Umschalten zwischen Heizen und Kühlen durch eine externe, zentrale Steuerung über das 1-Bit-Objekt „Umschalten Heizen/Kühlen“ erfolgen. In dieser Einstellung sind die Heiz- bzw. Kühlsymbole während der entsprechenden Betriebsart dauernd sichtbar. Das Objekt wird über den Parameter „Umschalten zwischen Heizen und Kühlen“ frei geschaltet.
Die Stellgröße, die für Heizen und / oder Kühlen ausgesendet wird, kann entweder auf einem gemeinsamen Kommunikationsobjekt „Stellgröße Heizen/Kühlen“ oder auf zwei einzelnen Kommunikationsobjekten „Stellgröße Heizen“ und „Stellgröße Kühlen“ erfolgen. Bei der Nutzung eines gemeinsamen Objektes ist es eventuell notwendig, den Aktor zu informieren, ob es sich um eine Stellgröße für Heizen oder Kühlen handelt. Dazu kann über den Parameter „Umschalten zwischen Heizen und Kühlen“ mit der Einstellung „Automatisch und senden“ ein 1-Bit-Kommunikationsobjekt „Umschalten Heizen/Kühlen“ frei geschaltet werden. Bei Aktivierung des Betriebsmodus „Heizen“ wird eine „1“ auf den Bus gesendet, bei Aktivierung des Betriebsmodus „Kühlen“ eine „0“.
Ein gemeinsames Kommunikationsobjekt für Heizen und Kühlen wird zum Ansteuern von Zweirohrsystemen benötigt, d. h. das Heizen und Kühlen erfolgt über dieselbe Rohrleitung. Zwei einzelne Kommunikationsobjekte kommen bei Vierrohrsystemen zum Einsatz. Dabei gibt es für Heizen und Kühlen jeweils ein eigenes Rohrleitungssystem.
Der Parameter „Anzahl der Ausgangskanäle“ legt fest, ob ein Objekt („1 Kanal (Zweirohrsystem) bei Heizen und Kühlen“) oder zwei Objekte („2 Kanäle (Vierrohrsystem) bei Heizen und Kühlen“) eingeblendet werden sollen.
Für Heizen und Kühlen können jeweils eigene Regelungstypen parametriert werden. Es kann eine der folgenden Regelungstypen ausgewählt werden:
• 2-Punkt
- PWM
- Stetig
- Fan Coil
Im Weiteren werden die einzelnen Reglertypen genau beschrieben.
10.2.1 2-Punktregler
Ein 2-Punktregler besitzt zwei Ausgangszustände, die in Abhängigkeit des Istwerts wechseln. Liegt der Istwert über dem parametrierten Sollwert, wird die Stellgröße „0“ auf den Bus gesendet. Liegt der Istwert unter dem parametrierten Sollwert, wird die Stellgröße „1“ gesendet.
Ein 2-Punktregler sollte zum Einsatz kommen, wenn die Stellgröße nur zwischen den beiden Zuständen EIN und AUS wechseln muss, wie z. B. ein elektrothermisches Ventil, das an einen Schaltaktor angeschlossen ist. Ein 2-Punktregler kann bei großen Änderungen der Führungsgröße die Regelabweichungen schnell ausregeln, kommt dabei aber nie zur Ruhe. Um schnelle Schwingungen der Ausgangszustände zu vermeiden, haben 2-Punktregler immer eine eingebaute Hysterese, die um den Sollwert schwankt. Die Hysterese kann verschieden groß parametriert werden. Liegt z. B. beim Heizbetrieb der Sollwert bei 21 °C und die Hysterese bei 1,0 K, dann schaltet sich der Regler bei Unterschreiten von 20,5 °C ein und bei Überschreiten von 21,5 °C wieder ab. Der einzustellende Parameter „Hysterese“ richtet sich zum einen danach, wie schnell die Heizung den Raum aufheizen kann bzw. wie rasch die Kühlung den Raum abkühlt und zum anderen, wie das Temperaturempfinden des Menschen im Raum ist. Die Hysterese sollte nicht zu klein gewählt werden, da sonst ein schaltender Stellantrieb ständig öffnet und schließt. Die Hysterese darf aber auch nicht zu groß gewählt werden, da die Temperaturschwankungen im Raum sonst zu groß werden.
10.2.2 Stetigregler
Ein Stetigregler besitzt eine sich kontinuierlich ändernde Stellgröße, die Werte zwischen 0 und 100 % annehmen kann. Beim KNX wird dieses Stellgrößensignal in einen 1-Byte-Wert umgewandelt, d. h. die Stellgröße 0 % entspricht dem Wert „0“ und die Stellgröße 100 % entspricht dem Wert „255“.
Über einen Stetigregler mit 1 Byte großer Stellgröße lassen sich z. B. elektromotorische Stellantriebe ansteuern. Diese setzen über einen eingebauten Motor den empfangenen Wert direkt in die Ventilposition um. Somit lässt sich optimal regeln. Die 1-Byte-Stellgröße eines Stetigreglers kann aber auch an KNX-Heizungsaktoren gesendet werden, die das 1-Byte-Signal in eine PWM-Größe umwandeln. Somit können elektrothermische Ventile angesteuert werden. Hierbei kann es eventuell sinnvoll sein, den Dynamikbereich zu beschränken, da elektrothermische Ventile eine gewisse Zeit benötigen, um zu öffnen und zu schließen. Dies erfolgt über die Parameter „Minimale Stellgröße“ bzw. „Maximale Stellgröße“. Wenn z. B. eine maximale Stellgröße von 80 % vorgegeben wird, sendet der Regler bei Überschreiten einer Stellgröße von 204 automatisch immer den Wert 255 aus.
Um unnötigen Busbelastungen vorzubeugen, kann eingestellt werden, wie groß die Änderung der Stellgröße sein muss, damit sie auf den Bus gesendet werden darf. Die Einstellung erfolgt in Prozent. Das Aussenden der Stellgröße, sofern diese sich nicht geändert hat, wird durch eine Zykluszeit vorgegeben. Diese Zykluszeit sollte nicht zu klein gewählt werden (z. B. alle 10 Minuten).
10.2.3 PWM-Regler
Der PWM-Regler besitzt dieselbe stetige Regelung wie ein Stetigregler. Nur wird bei einem PWM-Regler die 1-Byte-Stellgröße (0 ... 255) in ein Ein-/ Ausschaltverhältnis (0 und 1) umgewandelt. Soll z. B. eine Stellgröße von 70 % ausgegeben werden, wird bei einer voreingestellten Zykluszeit von 10 Minuten die Einschaltzeit 7 Minuten und die Ausschaltzeit 3 Minuten betragen.
Hierdurch werden die Vorteile der Stetigregelung (regeln auf den gewünschten Sollwert, kein Überschwingen) auf Antriebe übertragen, die nur für Ein-/Ausschaltsignale ausgelegt sind, wie z. B. elektrothermische Antriebe.
Um die Regeleigenschaften des Heiz- bzw. Kühlsystems zu optimieren, kann die „Zykluszeit PWM-Stellgröße“ eingestellt werden. Um die Zykluszeit sinnvoll einzustellen, sind die Art der Heizung oder Kühlung sowie der eingesetzte Stellantrieb zu berücksichtigen. Hierzu können die folgenden Empfehlungen verwendet werden:
• Elektrothermischer Stellantrieb
Ein elektrothermisches Stellventil ganz zu öffnen, dauert ca. 2 bis 3 Minuten. Eine kürzere Zykluszeit als 15 Minuten ist deshalb nicht sinnvoll.
- Fußbodenheizung
Die Zeitkonstante einer Fußbodenheizung ist sehr groß. Eine Zykluszeit von 20 Minuten ist deshalb ausreichend.
• Warmwasserheizung
Zum Einsatz kommen hier sehr oft elektrothermische Antriebe. Eine Zykluszeit von 15 Minuten bringt sehr gute Regelergebnisse.
• Elektro-Konvektorheizung
Zykluszeiten zwischen 10 und 15 Minuten, je nach Elektroheizung und räumlichen Gegebenheiten, sind zu empfehlen.
10.2.4 Fan Coil
Mit der Auswahl „Fan Coil“ bei „Regelungstypen“ erfolgt die Stellgrößenausgabe in derselben Art und Weise wie unter „Stetigregler“ beschrieben.
Zusätzlich gibt es mit „Fan Coil“ die Möglichkeit, bei einem Fan Coil-Aktor Lüfterstufen über ein 1-Byte- oder drei 1-Bit-Kommunikationsobjekte anzusteuern.
Durch das Zuschalten der Lüfterstufen wird der Raum entsprechend schneller erwärmt bzw. abgekühlt.
Welche Lüfterstufe bei welcher Stellgröße aktiv sein soll, wird auf einer separaten Karteikarte „Fan Coil Heizen“ bzw. „Fan Coil Kühlen“ festgelegt. Dabei ist auf die Schwellwerte zu achten. „Stufe 1“ muss immer kleiner sein als der Schwellwert „Stufe 2“, der wiederum kleiner sein muss als der Schwellwert „Stufe 3“.
10.2.5 Regelparameter bei PWM- und Stetigregler (Fan Coil)
Bei stetigem Regelverhalten und bei schaltendem PWM-Regler können die voreingestellten Regelparameter über den Installationstyp der Heizungs- bzw. Klimaanlage verwendet werden. Sind andere Regelparameter notwendig, können diese über die freie Parametrierung individuell eingestellt werden. Die freie Parametrierung sollte nur benutzt werden, wenn ausreichende Erfahrung in der Regelungstechnik vorliegt.
Mit der Einstellung „freie Parametrierung“ können der „Proportionalbereich (Xp)“ und die „Nachstellzeit (Tn)“ eingestellt werden. Der Proportionalbereich liegt unter- und oberhalb vom eingestellten Sollwert und bestimmt die Schnelligkeit der Regelung. Die Nachstellzeit beträgt das Dreifache der Verzugszeit. Die Verzugszeit wird durch die Wendetangente der Aufheizkurve des Raumes bestimmt. Grundsätzlich gilt für beide Einstellungen, dass je träger das Gesamtsystem ist, desto größer die Werte parametriert werden sollten.
10.2.6 Zweistufiges Heizen / Kühlen
In bestimmten Fällen (Fußbodenheizung) kann es erforderlich sein, für die Heizungsregelung eine flinke Zusatzstufe zu installieren, um den Raum schnell aufheizen zu können. Der Raumtemperaturregler verfügt bei der Voreinstellung „Zusatzstufe Heizen aktiv“ über ein zweites Heizsystem mit einer schaltenden Regelung, die mit den 1-Byte-Werten 0 % und 100 % steuert.
Mit den Parametern „Abstand der Zusatzstufe“ und „Hysterese einseitig“ wird bestimmt, wann die Zusatzstufe zuschaltet und wann sie abschaltet. Ist z. B. für die Zusatzstufe der Sollwert bei 18 °C und die Hysterese bei 0,5 K (einseitig), dann schaltet sich der Regler bei 18 °C ein und bei 18,5 °C wieder ab.
Für die Zusatzstufe „Kühlen“ gelten analog dieselben Einstellungen wie für die Zusatzstufe „Heizen“, nur dass bei „Kühlen“ bei Überschreiten einer einstellbaren Temperatur eine zusätzliche Kühlung eingeschaltet wird, so dass der Raum schneller gekühlt wird.
Da einige Stellantriebe bei einem 1-Bit-Wert von „1“ bzw. einem 1-Byte-Wert von „255“ schließen (stromlos geöffnet) und bei „0“ entsprechend öffnen, kann der Wirksinn der Stellgröße über „Stellgröße invertieren“ geändert werden.
10.3 Sollwerte
Der Raumtemperaturregler kann mit abhängigen oder individuellen Sollwerten arbeiten. Beide Varianten werden nachfolgend einzeln erläutert.
10.3.1 Abhängige Sollwerte
Bei abhängigen Sollwerten gibt es zwei Basis-Sollwerte, einen für Heizen („Heizen Sollwert Komfortbetrieb“) und einen für Kühlen („Kühlen Sollwert Komfortbetrieb“).
Auf diese Basis-Sollwerte beziehen sich die Einstellungen „... Absenkung Standby / Nachtbetrieb“ bzw. „... Anhebung Standby / Nachtbetrieb“. Das bedeutet, wenn z. B. für den „Heizen Sollwert Komfortbetrieb“ 21 °C eingestellt ist und bei „Heizen Sollwert Absenkung Standby“ 2 K festgelegt wurden, der „Heizen Sollwert“ im Standby-Betrieb um 2 K auf 19 °C abgesenkt wird. Ist bei „Heizen Sollwert Absenkung Nachtbetrieb“ 4 K festgelegt, liegt der „Heizen Sollwert“ im Nachtbetrieb bei 17 °C.
Die Abhängigkeit der Sollwerte bleibt auch nach einer manuellen Sollwertverschiebung erhalten. Wenn der Anwender z. B. eine manuelle Sollwertverschiebung der parametrierten Temperatur „Heizen Sollwert Komfortbetrieb“ um 1 K nach oben auf 22 °C vorgenommen hat, wird dieser Wert bei Aktivierung des Standby-Betriebs um 2 K auf 20 °C gesenkt. Bei Aufruf des Nachtbetriebs wird der Wert um 4 K gesenkt, so dass der Sollwert 18 °C beträgt.
Eine manuelle Änderung der parametrierten Sollwerte kann vom Anwender über die beiden Tasten „Temperatur erhöhen“ bzw. „Temperatur absenken“ vorgenommen werden. Der Wechsel zwischen „Heizen Sollwert Komfortbetrieb“ und „Kühlen Sollwert Komfortbetrieb“ erfolgt über einen langen Tastendruck (ca. 1 s) auf die Taste „Temperatur hoch“ auf den „Sollwert Heizen“ und auf die Taste „Temperatur runter“ auf den „Sollwert Kühlen“.
Die beiden eingestellten Sollwerte für Heizen und Kühlen können, auch ohne die ETS, beliebig oft über den Bus geändert werden. Dazu muss ein 2-Byte-Temperaturwert zum Kommunikationsobjekt „Basis-Sollwert – Regelung“ gesendet werden. Je nachdem, ob gerade Heizen oder Kühlen aktiv ist, wird der Wert als „Heizen Sollwert Komfortbetrieb“ oder „Kühlen Sollwert Komfortbetrieb“ hinterlegt. Die empfangenen Werte werden in den Speicher des Gerätes geschrieben und bleiben auch bei einem Busspannungsausfall und -wiederkehr erhalten. Hierüber ist es möglich, bei einer Raumnutzungsänderung z. B. über eine Visualisierung neue Basis-Sollwerte an das Gerät zu senden.
Es ist kein erneutes Parametrieren notwendig. Bei einer manuellen Verstellung und abhängigen Sollwerten wird der Bezug Basissollwert berücksichtigt. Hierüber wird festgelegt, ob sich der Basis-Sollwert auf die Komfort-Temperatur für Heizen, Kühlen oder die mittlere Temperatur zwischen Heizen und Kühlen bezieht.
Voreingestellt ist „Sollwert Heizen“. In Regionen, in denen eher die Kühlfunktion im Vordergrund steht, ist es sinnvoll, den Parameter auf „Sollwert Kühlen“ zu ändern. Dies erleichtert die Einstellung des Raumtemperaturreglers bezüglich der Anhebung der „Sollwerte Kühlen“ („Standby-Temperatur Kühlen“ und „Nachtabsenkung Kühlen“).
10.3.2 Individuelle Sollwerte
Wenn individuelle Sollwerte verwendet werden, werden für jede Betriebsart einzelne Sollwerte parametriert („Heizen Sollwert Komfortbetrieb“, „Heizen Sollwert Standby“, „Heizen Sollwert Nachtbetrieb“, „Kühlen Sollwert Komfortbetrieb“, „Kühlen Sollwert Standby“ und „Kühlen Sollwert Nachtbetrieb“).
Anders als bei den abhängigen Sollwerten, bleiben die individuellen Sollwerte auch nach einer manuellen
Sollwertverschiebung erhalten. Wenn der Anwender z. B. eine manuelle Sollwertverschiebung der parametrierten Temperatur „Heizen Sollwert Komfortbetrieb“ nach oben oder unten vornimmt, wird bei Aktivierung des Standby-Betriebs immer der parametrierte Wert „Heizen Sollwert Standby“ aufgerufen. D. h. es werden immer nur die fest hinterlegten Sollwerte für die einzelnen Betriebsarten aufgerufen.
Eine manuelle Änderung der parametrierten Sollwerte kann vom Anwender über die beiden Tasten „Temperatur erhöhen“ bzw. „Temperatur absenken“ vorgenommen werden. Der Wechsel zwischen „Heizen Sollwert Komfortbetrieb“ und „Kühlen Sollwert Komfortbetrieb“ erfolgt über einen langen Tastendruck (ca. 1 s) auf die Taste „Temperatur hoch“ auf den „Sollwert Heizen“ und auf die Taste „Temperatur runter“ auf den „Sollwert Kühlen“.
Die eingestellten Sollwerte können für jede Betriebsart, auch ohne die ETS, beliebig oft über den Bus geändert werden.
Dazu muss ein 2-Byte-Temperaturwert zum entsprechenden Kommunikationsobjekt „Sollwert Heizen Komfort“, „Sollwert Heizen Standby“, „Sollwert Heizen Nachtbetrieb“, „Sollwert Frostschutz“, „Sollwert Kühlen Komfort“, „Sollwert Kühlen
Standby“, „Sollwert Kühlen Nachtbetrieb“ oder „Sollwert Hitzeschutz“ gesendet werden. Die empfangen Werte werden in den Speicher des Gerätes geschrieben und bleiben auch bei einem Busspannungsausfall und -wiederkehr erhalten. Hierüber ist es möglich, bei einer Raumnutzungsänderung, z. B. über eine Visualisierung, neue Sollwerte an das Gerät zu senden. Es ist kein erneutes Parametrieren notwendig.
10.3.3 Mindestabstand
Der einstellbare Parameter „Mindestabstand zwischen Heizen und Kühlen“ ist sowohl bei den abhängigen als auch bei den individuellen Sollwerten aktiv.
Der Mindestabstand liegt immer zwischen dem „Heizen Sollwert Komfortbetrieb“ und „Kühlen Sollwert Komfortbetrieb“. Sie dient als Pufferzone, damit die beiden Sollwerte sich nicht überlagern können.
Beispiel:
Es sind individuelle Sollwerte gewählt. Der „Heizen Sollwert Komfortbetrieb“ liegt bei 21 °C und der „Kühlen Sollwert Komfortbetrieb“ ist auf 26 °C eingestellt. Die Totzone zwischen Heizen und Kühlen ist 3 K groß. Wenn nun eine
„Sollwertverschiebung Heizen“ nach oben vorgenommen wird, wird auch die Totzone nach oben verschoben. Überschreitet die Verschiebung eine Temperatur von 23 °C, wird sich der „Kühlen Sollwert Komfortbetrieb“ ebenfalls nach oben verschieben, so dass immer ein Mindestabstand von 3 K zwischen Heizen und Kühlen gewährleistet bleibt.
Bei einer „Sollwertverschiebung Kühlen“ nach unten wird auch die Totzone nach unten verschoben. Überschreitet die Verschiebung eine Temperatur von 24 °C, wird sich der „Heizen Sollwert Komfortbetrieb“ ebenfalls nach unten verschieben, so dass auch in diesem Fall der Mindestabstand gehalten wird.
Ventilatorkonvektoren, auch Gebläsekonvektoren oder Fan Coil-Units genannt, werden zum dezentralen Heizen und Kühlen eingesetzt. Sie werden im Raum montiert und über ein zentrales Heiz- und Kühlsystem versorgt. Es wird hierbei zwischen Zweirohr- und Vierrohrsystemen unterschieden. Innerhalb einer Fan Coil-Unit gibt es mehrstufige Ventilatoren, die eine schnelle Anpassung der Raumtemperatur an individuelle Wünsche ermöglichen. Der Raumtemperaturregler Fan Coil mit Display kann bis zu drei Lüfterstufen manuell oder automatisch ansteuern.
Die Ansteuerung der Lüfterstufen kann auf drei Arten erfolgen:
- über 1 Bit-Werte,
d. h. es wird für jede Lüfterstufe ein eigenes 1-Bit-Kommunikationsobjekt „Fan Coil Stufe ... schalten“ zur Verfügung gestellt. Dies wird für „normale“ Schaltaktoren benötigt. (Bei der Verwendung von KNX-Schaltaktoren und Fan Coil-Units sind die Anschlusshinweise der Fan Coil-Unit zu beachten.)
- über 1-Byte-Objekt als Zählwert 0-3,
d. h. es gibt ein 1-Byte-Kommunikationsobjekt „Lüfterstufe manuell 1 Byte“, das mit einem entsprechenden Kommunikationsobjekt eines Fan Coil Aktors verbunden wird. Dabei haben die Werte die folgende Bedeutung:
$$ 0 = \text { AUS } $$
$$ 1 = \text { S t u f e } 1 $$
$$ 2 = \text { S t u f e } 2 $$
$$ 3 = \text { S t u f e } 3 $$
• über 1-Byte-Objekt als Stetigwert 0-100 %
d. h. es gibt ein 1-Byte-Kommunikationsobjekt „Lüfterstufe manuell 1 Byte“, das mit einem entsprechenden Kommunikationsobjekt eines Fan Coil-Aktors verbunden wird. Es werden bei einer manuellen Stufenumschaltung die Stufen-Schwellwerte ausgesendet, die auf der Karteikarte „Heizen“ bzw. „Kühlen“ eingestellt sind. Im Heizbetrieb die Schwellwerte für „Heizen“, im Kühlbetrieb die Schwellwerte für „Kühlen“. Damit eine Fan Coil-Unit die Lüfterstufen auch schaltet, müssen die Parameter des zugehörigen Fan Coil-Aktors entsprechend eingestellt werden.
Über den Parameter „Statusbyte Lüfterstufe auswerten“ kann ein 1-Byte-Kommunikationsobjekt „Status Betriebszustand Fan Coil“ frei geschaltet werden, das mit einem entsprechenden Objekt eines Fan Coil Aktors verknüpft wird. Hierüber kann der Raumtemperaturregler Fan Coil auswerten, welche Lüfterstufe beim Fan Coil-Aktor tatsächlich aktiv ist. Die Displayanzeige entspricht dem Wert des Kommunikationsobjekts (0 = AUS, 1 = Stufe 1, 2 = Stufe 2, 3 = Stufe 3).
Der Parameter „Statusbyte Betrieb auswerten“ aktiviert ein 1-Bit-Kommunikationsobjekt „In Betrieb empfangen –
Aktorüberwachung“. Auf diesem Objekt können zyklisch Telegramme vom Fan Coil-Aktor empfangen und ausgewertet werden. Damit kann der Raumtemperaturregler überprüfen, ob sich der Fan Coil-Aktor noch in Betrieb befindet und ansteuern lässt. Sollte der Fan Coil-Aktor ein Problem aufweisen und keine zyklischen Telegramme mehr aussenden können, zeigt der Raumtemperaturregler dies durch das Symbol für „Störung“ im Display an. Sofern die Störung beim Coil-Aktor behoben wird und wieder zyklische Telegramme empfangen werden, wird die „Störung“ im Display entfernt und der Raumtemperaturregler arbeitet wieder „normal“.
Bei der Einstellung der Zykluszeit „In Betrieb“ im Fan Coil-Aktor ist darauf zu achten, dass diese mindestens doppelt so groß gewählt wird, wie die Überwachungszeit im Raumtemperaturregler („Sendezykluszeit des Aktors in s“). Eine sinnvolle Zykluszeit beim Aktor ist ca. 60 s, mit einer Überwachungszeit von 120 s beim Raumtemperaturregler.
Um z. B. in Hotelzimmern einen zu lauten Geräuschpegel während der Ruhephase in der Nacht vorzubeugen, kann eine „Stufenbegrenzung im Nachtbetrieb“ eingestellt werden. Das bedeutet, dass während des Nachtbetriebs nur noch bis zu der eingestellten Lüfterstufe automatisch hoch geschaltet wird. Beim Wechsel in eine andere Betriebsart können wieder alle Lüfterstufen angesteuert werden.
Über den Parameter „Stufenbegrenzung im Nachtbetrieb“ kann eine Begrenzung auf „Stufe 2“ bzw. „Stufe 1“ vorgenommen oder die Lüftung komplett deaktiviert werden.
10.5 Kompensation
Der Raumtemperaturregler Fan Coil mit Display besitzt die zwei Kompensationsarten Sommer- und Winterkompensation.
Beide werden nachfolgend einzeln erläutert.
10.5.1 Sommerkompensation
Zur Energieeinsparung und um die Temperaturdifferenz beim Betreten eines klimatisierten Gebäudes in behaglichen Grenzen zu halten, sollte im Sommer eine Anhebung der Raumtemperatur in Abhängigkeit der Außentemperatur vorgenommen werden (Sommerkompensation nach DIN 1946). Die Anhebung der Raumtemperatur erfolgt durch Anpassung des „Kühlen Sollwerts Komfortbetrieb“.
Ein Anheben der Raumtemperatur bedeutet aber nicht, den Raum aufzuheizen, sondern die Raumtemperatur ohne Kühlung auf einen bestimmten eingestellten Wert ansteigen zu lassen. Somit wird vermieden, dass z. B. bei einer Außentemperatur von 35 °C eine vorhandene Klimaanlage weiterhin versucht, die Raumtemperatur auf 24 °C zu senken.
Die Aktivierung der Sommerkompensation setzt allerdings einen Außentemperaturfühler voraus, der seinen gemessenen Wert auf den KNX sendet und somit vom Raumtemperaturregler mit Display ausgewertet werden kann.
Für die Sommerkompensation gibt es die Parameter:
- „Sommerkompensation unterer Außentemperaturwert“,
- „Sommerkompensation oberer Außentemperaturwert“,
- „Sommerkompensation unterer Sollwertoffset“
- „Sommerkompensation oberer Sollwertoffset“
Über den unteren und oberen Außentemperaturwert wird festgelegt, ab und bis zu welchem Temperaturwert eine
Sollwertkorrektur vorgenommen wird.
Über unteren und oberen Sollwertoffset wird festgelegt, um wie viel Kelvin der in den Parametern bzw. vom Anwender über eine manuelle Verschiebung festgelegte Sollwert während der Sommerkompensation angepasst werden soll.
Typische Werte für die Sommerkompensation sind:
- 20 °C: unterer Außentemperaturwert
• 32 °C: oberer Außentemperaturwert
• 0 K: unterer Sollwertoffset
• 4 K: oberer Sollwertoffset
Das bedeutet, dass eine fließende Sollwerterhöhung von 0 bis 4 K erfolgt, wenn die Außentemperatur von 20 °C auf 32 °C steigt.
Beispiel:
Im unteren Diagramm ist für „Kühlen Sollwert Komfort“ 25 °C parametriert. Bei steigender Außentemperatur wird der parametrierte Sollwert ab einer Außentemperatur von 20 °C fließend von 25 °C auf 29 °C angehoben. Die 29 °C werden bei einer Außentemperatur von 32 °C erreicht. Danach wird der Sollwert bei weiter steigender Außentemperatur nicht mehr angehoben.
Hinweis:
Bei aktiver Kompensation wird „CO“ im Display des Raumtemperaturreglers angezeigt.
10.5.2 Winterkompensation
Zum Behaglichkeitsgewinn und um die Temperaturdifferenz beim betreten eines Raumes mit großen Fensterflächen in behaglichen Grenzen zu halten, sollte im Winter eine Anhebung der Raumtemperatur in Abhängigkeit der Außentemperatur vorgenommen werden (Winterkompensation). Die Anhebung der Raumtemperatur erfolgt durch Anpassung des „Heizen Sollwerts Komfortbetrieb“.
Ähnlich wie schon bei der Sommerkompensation, setzt die Aktivierung der Winterkompensation einen
Außentemperaturfühler voraus, der seinen gemessenen Wert auf den KNX sendet und somit vom Raumtemperaturregler mit Display ausgewertet werden kann.
Für die Winterkompensation gibt es die Parameter:
- „Winterkompensation unterer Außentemperaturwert“,
- „Winterkompensation oberer Außentemperaturwert“,
- „Winterkompensation unterer Sollwertoffset“
- „Winterkompensation oberer Sollwertoffset“.
Über den unteren und oberen Außentemperaturwert wird festgelegt, ab und bis zu welchem Temperaturwert eine Sollwertkorrektur vorgenommen wird.
Über unteren und oberen Sollwertoffset wird festgelegt, um wie viel Kelvin der in den Parametern bzw. vom Anwender über eine manuelle Verschiebung festgelegte Sollwert während der Winterkompensation angepasst werden soll.
Typische Werte für die Winterkompensation sind:
- 0 °C: unterer Außentemperaturwert
• 10 °C: oberer Außentemperaturwert
• 4 K: unterer Sollwertoffset
• 0 K: oberer Sollwertoffset
Das bedeutet, dass eine fließende Sollwerterhöhung von 0 bis 4 K erfolgt, wenn die Außentemperatur von 10 °C auf 0 °C fällt.
Beispiel:
Im unteren Diagramm ist für „Heizen Sollwert Komfort“ 21 °C parametriert. Bei fallender Außentemperatur wird der parametrierte Sollwert ab einer Außentemperatur von 10 °C fließend von 21 °C auf 25 °C angehoben. Die 25 °C werden bei einer Außentemperatur von 0°C erreicht. Danach wird der Sollwert bei weiter fallender Außentemperatur nicht mehr angehoben.
Hinweis:
Bei aktiver Kompensation wird „CO“ im Display angezeigt.
6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0]:
Winterkompensation ist hierfür nicht verfügbar!
11 Applikationsbeschreibungen
(ohne Raumtemperaturregelung 6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0] -> siehe separates Kapitel)
6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0]:
Bei Verwendung einer nativen ETS-Applikation stehen dem Anwender nicht die kompletten
"Allgemeinen Funktionen" (Logiken) zur Verfügung. Dieses ist nur unter PowerTool der Fall.
11.1 Schalten, Wippe Gesamt
Mit der Applikation „Schalten, Wippe Gesamt“ wird bei einer Betätigung der rechten oder linken Seite der Wippe ein Schalttelegramm ausgesendet.
Die Applikation „Schalten, Wippe Gesamt“ unterscheidet dabei, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird.
Objekte Schalten, Wippe Gesamt
| Nr. Objektname Datentyp Flags | ||
| 0 Schalten 1 Bit EIS1 / DPT 1.001 K, S, Ü, A |
11.2 Schalten, Wippe Links / Rechts
Mit der Applikation „Schalten, Wippe Links / Rechts“ wird bei einer Betätigung und / oder beim Loslassen der Wippe ein Schalttelegramm ausgesendet. „Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über eine Wippenseite eine Schaltfunktion zu realisieren und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Schalten, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | ||
| 0 Schalten 1 Bit EIS1 / DPT 1.001 K, S, Ü, A |
11.3 Dimmen, Wippe Gesamt
Mit der Applikation „Dimmen, Wippe Gesamt“ besitzt eine Wippe Kommunikationsobjekte zum Schalten und Dimmen. Dabei wird zwischen kurzen und langen Tastendruck unterschieden.
Die Applikation „Dimmen, Wippe Gesamt“ unterscheidet, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Ob bei einer Betätigung der linken oder rechte Seite ein- oder ausgeschaltet bzw. heller oder dunkler gedimmt wird, ist über den Parameter „Arbeitsweise der Wippe für ...“ einstellbar.
Objekte Dimmen, Wippe Gesamt
| Nr. Objektname Datentyp Flags | ||
| 0 Schalten 1 Bit EIS2 / DPT 1.001 K, S, Ü, A | ||
| 1 relatives Dimmen 4 Bit EIS2 / DPT 3.007 K, Ü |
11.4 Dimmen, Wippe Links / Rechts
Mit der Applikation „Dimmen, Wippe Links / Rechts“ besitzt eine Wippe Kommunikationsobjekte zum Schalten und zum Dimmen. Dabei wird zwischen kurzem (Schalten) und langem (Dimmen) Tastendruck unterschieden.
Die Applikation „Dimmen, Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über eine Wippenseite eine Leuchte zu dimmen, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Dimmen, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | ||
| 0 Schalten 1 Bit EIS2 / DPT 1.001 K, S, Ü, A | ||
| 1 relatives Dimmen 4 Bit EIS2 / DPT 3.007 K, Ü |
11.5 Jalousie, Wippe Gesamt
Über die Applikation „Jalousie, Wippe Gesamt“ können durch kurze bzw. lange Betätigungen der Wippe Jalousiefahr- und/oder Lammellenverstellbefehle an verknüpfte Jalousieaktoren gesendet werden. Ein kurzer Tastendruck löst immer einen Lamellenverstell- bzw. Stopp-Befehl und ein langer Tastendruck immer einen Fahrbefehl aus.
Zur Steuerung merkt sich die Wippenseite, die mit der Applikation „Jalousie, Wippe Gesamt“ belegt wird, immer die zuletzt ausgeführte Aktion. Beispiel: Wenn eine Jalousie heruntergefahren und über einen kurzen Tastendruck auf halber Höhe angehalten wurde, dann wird nach einem erneuten langen Tastendruck die Jalousie auffahren.
Objekte Jalousie, Wippe Gesamt
| Nr. Objektname Datentyp Flags | ||
| 0 Verstellen (1 Bit) 1 Bit EIS7 / DPT 1.008 K, Ü | ||
| 0 Verstellen (1 Byte) 1 Byte EIS6 / DPT 5.001 K, Ü | ||
| 1 Fahren (1 Bit) 1 Bit EIS7 / DPT 1.007 K, Ü | ||
| 1 Fahren (1 Byte) 1 Byte EIS6 / DPT 5.001 K, Ü |
11.6 Jalousie, Wippe Links / Rechts
Über die Applikation „Jalousie, Wippe Links / Rechts“ können durch kurze bzw. lange Betätigungen der Wippe Jalousiefahr- und / oder Lammellenverstellbefehle an verknüpfte Jalousieaktoren gesendet werden. Ein kurzer Tastendruck löst immer einen Fahrbefehl und ein langer Tastendruck immer einen Lamellenverstell- bzw. Stopp-Befehl aus.
Die Applikation „Jalousie, Wippe Links / Rechts“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung. Dadurch ist es möglich, über eine Wippenseite eine Jalousie zu steuern, und die andere Wippenseite mit einer weiteren „Wippe Links / Rechts“ Funktion zu belegen.
Zur Steuerung merkt sich die Wippenseite, die mit der Applikation „Jalousie, Wippe Links / Rechts“ belegt wird, immer die zuletzt ausgeführte Aktion. Beispiel: Wenn eine Jalousie heruntergefahren und über einen langen Tastendruck auf halber Höhe angehalten wurde, dann wird ein erneuter kurzer Tastendruck die Jalousie auffahren.
Objekte Jalousie, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | ||
| 0 Verstellen (1 Bit) 1 Bit EIS7 / DPT 1.007 K, S, Ü, A | ||
| 0 Verstellen (1 Byte) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | ||
| 1 Fahren (1 Bit) 1 Bit EIS7 / DPT 1.008 K, S, Ü, A | ||
| 1 Fahren (1 Byte) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A |
11.7 Wertsender, Wippe Gesamt
Mit der Applikation „Wertsender, Wippe Gesamt“ wird bei einer Betätigung der rechten oder linken Seite der Wippe ein Telegramm mit einem vordefinierten Wert ausgesendet.
Die Applikation „Wertsender, Wippe Gesamt“ unterscheidet dabei, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird.
Objekte Wertsender, Wippe Gesamt
| Nr. Objektname Datentyp Flags | |||
| 0 Wert | Schalten (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | ||
| 0 Wert | Schalten (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | ||
| 0 Wert | Schalten (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü, A | ||
| 0 Wert | Schalten (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü, A | ||
| 0 Wert | Schalten (2 Byte Signed) 2 Byte EIS10 / DPT 7.001 K, S, Ü, A | ||
| 0 | Wert Schalten (2 Byte Unsigned) | 2 Byte EIS10 / DPT 8.001 | K, S, Ü, A |
| 0 | Wert Schalten (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü, A |
| 0 | Wert Schalten (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü, A |
| 0 | Wert Schalten (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S, Ü, A |
11.8 Wertsender, Wippe Links / Rechts
Mit der Applikation „Wertsender, Wippe Links / Rechts“ wird bei einer Betätigung und / oder beim Loslassen der Wippe ein Telegramm mit einem vordefinierten Wert ausgesendet.
Die Applikation „Wertsender, Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über eine Wippenseite eine Schaltfunktion zu realisieren, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Wertsender, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | |||
| 0 Schalten (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | ||
| 0 Schalten (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | ||
| 0 Schalten (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 K, S, Ü, A | ||
| 0 Schalten (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx K, S, Ü, A | ||
| 0 Schalten (2 Byte Signed) | 2 Byte EIS10 / DPT 8.001 K, S, Ü, A | ||
| 0 Schalten (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, S, Ü, A | |
| 0 Schalten (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü, A | |
| 0 Schalten (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü, A | |
| 0 Schalten (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S, Ü, A | |
11.9 Wertsender, 2 Objekte, Wippe Links / Rechts
Mit der Applikation „Wertsender, 2 Objekte, Wippe Links / Rechts“ können bei einer Betätigung und / oder beim Loslassen der Wippe zwei Telegramme mit vordefinierten Werten von zwei unterschiedlichen Kommunikationsobjekten ausgesendet werden.
Die Applikation „Wertsender, 2 Objekte, Wippe Links / Rechts“ stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über die Betätigung einer Wippenseite z. B. eine Schaltfunktion und einen Gleitkommawert auszusenden, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Wertsender, 2 Objekte, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | |||
| 0 Schalten (steigende Flanke) (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | |||
| 0 Schalten (steigende Flanke) (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | |||
| 0 Schalten (steigende Flanke) (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü, A | |||
| 0 Schalten (steigende Flanke) (2 Byte Float) 2 Byte EIS5 / DPT 1.xxx K, S, Ü, A | |||
| 0 Schalten (steigende Flanke) (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S, Ü, A | |||
| 0 | Schalten (steigende Flanke) (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, S, Ü, A |
| 0 Schalten (steigende Flanke) (4 Byte Float) 4 Byte EIS9 / DPT 14.xxx K, S, Ü, A | |||
| 0 Schalten (steigende Flanke) (4 Byte Signed) 4 Byte EIS11 / DPT 13.001 K, S, Ü, A | |||
| 0 | Schalten (steigende Flanke) (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (1 Bit) | 1 Bit EIS1 / DPT 1.001 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (2 Byte Signed) | 2 Byte EIS10 / DPT 7.001 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (2 Byte Unsigned) | 2 Byte EIS10 / DPT 8.001 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü, A |
| 1 | Schalten (fallende Flanke) (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S, Ü, A |
11.10 Wertdimmsensor, Wippe Gesamt
Mit der Applikation „Wertdimmsensor, Wippe Gesamt“ ist es möglich, über eine Betätigung der Wippe 1-Byte-Werttelegramme zu versenden.
Jede Betätigung der linken oder rechten Seite der Wippe wird dabei einen 1-Byte-Wert (Prozentual oder Werte von 0 bis 255) erhöhen oder absenken. Der 1-Byte-Wert kann mit 1-Byte-Helligkeitswertobjekten von Dimmaktoren verknüpft werden. Somit kann über die Wippe ein Dimmaktor über Werttelegramme heller bzw. dunkler gedimmt werden.
Objekte Wertdimmsensor, Wippe Gesamt
| Nr. Objektname Datentyp Flags | |||
| 0 Wert | 1 Byte / EIS6/14 / DPT 5.001 / DPT 5.010 | K, S, Ü, A | |
11.11 Lichtszenennebenstelle mit Speicherfunktion
Über die Applikation „Lichtszenennebenstelle mit Speicherfunktion“ wird bei einer Betätigung der Wippe eine vordefinierte Lichtszenennummer aufgerufen.
Die Applikation „Lichtszenennebenstelle mit Speicherfunktion“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über eine Wippenseite eine Lichtszene aufzurufen und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Über einen langen Tastendruck hat der Anwender die Möglichkeit, einen Lichtszenen-Speicherungsbefehl auszulösen.
Objekte Lichtszenennebenstelle mit Speicherfunktion
| Nr. Objektname Datentyp Flags | ||
| 0 Schalten 1 Byte EIS1 / DPT 1.001 K, S, Ü, A |
11.12 Stufenschalter, Wippe Gesamt
Die Applikation „Stufenschalter, Wippe Gesamt“ ermöglicht es, stufenweise zu Schalten. Das bedeutet, dass der Anwender bei jeder neuen Betätigung der rechten oder linken Seite der Wippe unterschiedliche Schaltvorgänge auslösen kann.
Beispiel:
Erste Betätigung (rechte Wippenseite) schaltet Leuchte 1 ein.
Zweite Betätigung (rechte Wippenseite) schaltet Leuchte 1 aus und Leuchte 2 ein.
Dritte Betätigung (rechte Wippenseite) schaltet Leuchte 2 aus und Leuchte 3 ein.
Vierte Betätigung (linke Wippenseite) schaltet Leuchte 3 aus und Leuchte 2 ein.
Fünfte Betätigung (linke Wippenseite) schaltet Leuchte 2 aus und Leuchte 1 ein.
USW.
Die Applikation unterscheidet, ob die Wippe auf der linken oder rechten Seite betätigt wurde. Je nach Einstellung kann somit eine Stufe hoch bzw. eine Stufe herunter geschaltet werden.
Es können bis zu fünf Schaltstufen aktiviert werden.
Objekte Stufenschalter, Wippe Gesamt
| Nr. Objektname Datentyp Flags | |||
| 0 Schalten Stufe 1 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 1 Schalten Stufe 2 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 2 Schalten Stufe 3 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 3 Schalten Stufe 4 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 4 Schalten Stufe 5 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
11.13 Stufenschalter, Wippe Links / Rechts
Die Applikation „Stufenschalter, Wippe Links / Rechts“ ermöglicht es, stufenweise zu Schalten. Das bedeutet, dass der Anwender bei jeder neuen Betätigung der Wippe unterschiedliche Schaltvorgänge auslösen kann.
Beispiel:
Erste Betätigung schaltet Leuchte 1 ein.
Zweite Betätigung schaltet Leuchte 1 aus und Leuchte 2 ein.
Dritte Betätigung schaltet Leuchte 2 aus und Leuchte 3 ein.
Vierte Betätigung schaltet Leuchte 3 aus und Leuchte 1 ein.
usw.
Es können bis zu fünf Schaltstufen aktiviert werden.
Die Applikation „Stufenschalter, tastenorientiert“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über eine Wippenseite Schaltfunktionen zu realisieren und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Stufenschalter, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | |||
| 0 Schalten Stufe 1 | 1 Bit EIS1 / DPT 1.001 K, S, Ü | ||
| 1 Schalten Stufe 2 | 1 Bit EIS1 / DPT 1.001 K, S, Ü | ||
| 2 Schalten Stufe 3 | 1 Bit EIS1 / DPT 1.001 K, S, Ü | ||
| 3 Schalten Stufe 4 | 1 Bit EIS1 / DPT 1.001 K, S, Ü | ||
| 4 Schalten Stufe 5 | 1 Bit EIS1 / DPT 1.001 K, S, Ü | ||
11.14 Mehrfachbetätigung, Wippe Links / Rechts
Mit der Applikation „Mehrfachbetätigung, Wippe Links / Rechts“ kann zwischen einer einfachen, zweifachen, dreifachen, vierfachen oder fünffachen Wippenbetätigung unterschieden werden. Für jede Bedienung, einfach, zweifach, dreifach, vierfach oder fünffach können unterschiedliche Werte ausgesendet werden.
Die Applikation „Mehrfachbetätigung, Wippe Links / Rechts“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung. Dadurch ist es möglich, über eine Wippenseite eine Mehrfachbedienung zu realisieren und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Mehrfachbetätigung, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | |||
| 0 Schalten 1 Mehrfachbetätigung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 0 Schalten 1 Mehrfachbetätigung (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü | |||
| 0 Schalten 1 Mehrfachbetätigung (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü | |||
| 0 Schalten 1 Mehrfachbetätigung (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü | |||
| 0 | Schalten 1 Mehrfachbetätigung (2 Byte Signed) | 2 Byte EIS10 / DPT 8.001 | K, S, Ü |
| 0 Schalten 1 Mehrfachbetätigung (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 K, S, Ü | ||
| 0 | Schalten 1 Mehrfachbetätigung (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü |
| 0 | Schalten 1 Mehrfachbetätigung (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü |
| 0 | Schalten 1 Mehrfachbetätigung (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S, Ü |
Objekte Mehrfachbetätigung Wippe Links / Rechts, Fortsetzung
| Nr. Objektname Datentyp Flags | |||
| 1 Schalten 2 Mehrfachbetätigung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 1 Schalten 2 Mehrfachbetätigung (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü | |||
| 1 Schalten 2 Mehrfachbetätigung (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü | |||
| 1 Schalten 2 Mehrfachbetätigung (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü | |||
| 1 Schalten 2 Mehrfachbetätigung (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S, Ü | |||
| 1 Schalten 2 Mehrfachbetätigung (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, S, Ü | |||
| 1 Schalten 2 Mehrfachbetätigung (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü | |
| 1 Schalten 2 Mehrfachbetätigung (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü | |
| 1 Schalten 2 Mehrfachbetätigung (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 | K, S, Ü | ||
| 2 Schalten 3 Mehrfachbetätigung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 2 Schalten 3 Mehrfachbetätigung (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü | |||
| 2 Schalten 3 Mehrfachbetätigung (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü | |||
| 2 Schalten 3 Mehrfachbetätigung (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü | |||
| 2 Schalten 3 Mehrfachbetätigung (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S, Ü | |||
| 2 Schalten 3 Mehrfachbetätigung (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, S, Ü | |||
| 2 Schalten 3 Mehrfachbetätigung (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü | |
| 2 Schalten 3 Mehrfachbetätigung (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü | |
| 2 Schalten 3 Mehrfachbetätigung (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 | K, S, Ü | ||
| 3 Schalten 4 Mehrfachbetätigung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 3 Schalten 4 Mehrfachbetätigung (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü | |||
| 3 Schalten 4 Mehrfachbetätigung (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü | |||
| 3 Schalten 4 Mehrfachbetätigung (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü | |||
| 3 Schalten 4 Mehrfachbetätigung (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S, Ü | |||
| 3 Schalten 4 Mehrfachbetätigung (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, S, Ü | |||
| 3 Schalten 4 Mehrfachbetätigung (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü | |
| 3 Schalten 4 Mehrfachbetätigung (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü | |
| 3 Schalten 4 Mehrfachbetätigung (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 | K, S, Ü | ||
| 4 Schalten 5 Mehrfachbetätigung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 4 Schalten 5 Mehrfachbetätigung (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü | |||
| 4 Schalten 5 Mehrfachbetätigung (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü | |||
| 4 Schalten 5 Mehrfachbetätigung (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü | |||
| 4 Schalten 5 Mehrfachbetätigung (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S, Ü | |||
| 4 Schalten 5 Mehrfachbetätigung (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, S, Ü | |||
| 4 Schalten 5 Mehrfachbetätigung (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S, Ü | |
| 4 Schalten 5 Mehrfachbetätigung (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S, Ü | |
| 4 Schalten 5 Mehrfachbetätigung (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 | K, S, Ü | ||
11.15 Kurz-Lang-Bedienung, Wippe Links / Rechts
Über die Applikation „Kurz-Lang-Bedienung, Wippe Links / Rechts“ können, bei einer kurzen und / oder langen Betätigung der Wippe, unterschiedliche Werte ausgesendet werden.
Die Applikation „Kurz-Lang-Bedienung, Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.
Die Applikation ermöglicht es, über eine Wippenseite zwei separate Funktionen, die über einen kurzen bzw. langen Tastdruck aufgerufen werden, zur Verfügung zu stellen, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.
Objekte Kurz-Lang-Bedienung, Wippe Links / Rechts
| Nr. Objektname Datentyp Flags | ||
| 0 Verstellen (1 Bit) 1 Bit EIS7 / DPT 1.007 K, S, Ü, A | ||
| 0 Verstellen (1 Byte) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | ||
| 1 Fahren (1 Bit) 1 Bit EIS7 / DPT 1.008 K, S, Ü, A | ||
| 1 Fahren (1 Byte) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A |
11.16 RTR-Betriebsart einstellen
Mit der Applikation „RTR-Betriebsart einstellen“ kann über die Betätigung einer Wippenseite eine Betriebsartenumschaltung bei verknüpften Raumtemperaturreglern vorgenommen werden.
Die Applikation bietet dafür je nach Einstellung des Parameters „Objekttyp für Ausgabe“ entweder drei 1-Bit-Kommunikationsobjekte „Betriebsart Komfort“, „Betriebsart Nacht“ und „Betriebsart Frost“ oder ein 1-Byte-Kommunikationsobjekt „Betriebsart“ an.
Die Auswahl „1 Bit“ dient zum Ansteuern von Raumtemperaturreglern, die 1-Bit-Kommunikationsobjekte zur Betriebsartenumschaltung besitzen. Die Auswahl „1 Byte“ dient zum Ansteuern von Raumtemperaturreglern, die ein 1-Byte-Kommunikationsobjekt zur KNX Betriebsartenumschaltung besitzen. In diesem Fall bedeuten die Werte
0 = Auto
1 = Komfort
2 = Standby
3 = Nacht
Über ein 1-Bit-Kommunikationsobjekt „Freigabe“ kann die Funktion vorübergehend gesperrt werden.
Objekte RTR-Betriebsart einstellen
| Nr. Objektname Datentyp Flags | |||
| 0 Freigabe 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 1 Betriebsart Komfort (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 2 Betriebsart Nacht (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 3 Betriebsart Frost (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 4 Betriebsart (1 Byte) | 1 Byte / DPT 20.102 | K, Ü | |
11.17 Mediensteuerung CD-Player
Mit der Applikation „Mediensteuerung CD-Player“ ist es möglich, einen CD-Player über den Bus fernzusteuern.
Auf dem Display werden dazu zunächst Symbole für „Ein/Aus“, „CD Auswahl“, „Playersteuerung“ und „Lautstärke“ eingeblendet. Über den Drück- / Drehbedienknopf gelangt der Anwender in ein Untermenü („CD Auswahl“, „Playersteuerung“ und „Lautstärke“) oder er schaltet durch eine Drückbetätigung direkt ein oder aus.
Im Untermenü „Playersteuerung“ werden auf dem Display Symbole für Start, Stopp, Vorspulen usw. angezeigt. Durch drehen des Drück- / Drehbedienknopfs kann der Anwender die gewünschte Funktion auswählen (fokussieren) und durch eine Drückbetätigung auslösen. Ähnlich verhält es sich im Untermenü „CD Auswahl“.
Wenn die Lautstärke reguliert werden soll, wird auf dem Display ein spezielles Lautstärke-Symbol eingeblendet, dass dem Anwender signalisiert: Eine Drehung nach rechts erhöht die Lautstärke, eine Drehung nach links verringert die Lautstärke. Es kann dabei keine Rückmeldung vom verknüpften Aktor eingeblendet werden.
Je nach Funktion werden Telegramme zur CD-Player-Steuerung auf den Kommunikationsobjekten für „CD Ein, Aus“,
„CD Auswahl“, „CD Play“, „CD Stop“, „CD Pause“, „CD Titel zurück“, „CD Titel vor“ und „CD Lautstärke“ ausgesendet.
Zusätzlich kann über ein weiteres 1-Bit-Kommunikationsobjekt „Freigabe“ die Funktion vorübergehend gesperrt werden. Hinweis:
Die Funktion ist nur sinnvoll einsetzbar, wenn ein entsprechendes Zusatzgerät, wie z. B. die Medienbox der Fa. Coldewey, zur CD-Player Ansteuerung als Empfänger der ausgesendeten Telegramme zum Einsatz kommt.
Objekte Mediensteuerung CD-Player
| Nr Objektname Datentyp Flags | ||
| 0 Freigabe 1 Bit EIS1 / DPT 1.001 K, S, A | ||
| 1 CD Ein, Aus 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | ||
| 2 CD Auswahl 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 3 CD Play 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 4 CD Stop 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 5 CD Pause 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 6 CD Titel zurück 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 7 CD Titel vor 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 8 CD Lautstärke 4 Bit EIS2 / DPT 3.007 K, Ü |
11.18 Mediensteuerung Radio
Mit der Applikation „Mediensteuerung Radio“ ist es möglich, ein Radio über den Bus fernzusteuern.
Auf dem Display werden dazu zunächst Symbole für „Ein/Aus“, „Senderwahl“, und „Lautstärke“ eingeblendet. Über den Drück- / Drehbedienknopf gelangt der Anwender in ein Untermenü („Senderwahl“ und „Lautstärke“) oder er schaltet durch eine Drückbetätigung direkt ein oder aus.
Im Untermenü „Senderauswahl“ werden auf dem Display die aufrufbaren Sender ausgelistet. Durch Drehen des Drück- / Drehbedienknopfs kann der Anwender den gewünschten Sender auswählen (fokussieren) und durch eine Drückbetätigung aufrufen.
Wenn die Lautstärke reguliert werden soll, wird auf dem Display ein spezielles Lautstärke-Symbol eingeblendet, dass dem Anwender signalisiert: eine Drehung nach rechts erhöht die Lautstärke, eine Drehung nach links verringert die Lautstärke. Es kann dabei keine Rückmeldung vom verknüpften Aktor eingeblendet werden.
Je nach Funktion werden Telegramme zur Radio-Steuerung auf den Kommunikationsobjekten für „Radio Ein, Aus“, „Sender Auswahl“ und „Radio Lautstärke“ ausgesendet.
Zusätzlich kann über ein weiteres 1-Bit-Kommunikationsobjekt „Freigabe“ die Funktion vorübergehend gesperrt werden. Hinweis:
Die Funktion ist nur sinnvoll einsetzbar, wenn ein entsprechender Aktor (Audio-Aktor) zur Radio-Ansteuerung als Empfänger, der ausgesendeten Telegramme, zum Einsatz kommt.
Objekte Mediensteuerung Radio
| Nr Objektname Datentyp Flags | ||
| 0 Freigabe 1 Bit EIS1 / DPT 1.001 K, S, A | ||
| 0 Radio Ein, Aus 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | ||
| 0 Sender Auswahl 1 Bit EIS14 / DPT 5.010 K, Ü | ||
| 0 Radio Volume (Radio Lautstärke) 4 Bit EIS2 / DPT 3.007 K, Ü |
11.19 Mediensteuerung Video-Player
Mit der Applikation „Mediensteuerung Video-Player“ ist es möglich, einen Video-Player über den Bus fernzusteuern. Auf dem Display werden dazu zunächst Symbole für „Ein/Aus“, „Playersteuerung“ und „Lautstärke“ eingeblendet. Über den Drück-/Drehbedienknopf gelangt der Anwender in ein Untermenü („Playersteuerung“ und „Lautstärke“) oder er schaltet durch eine Drückbetätigung direkt ein oder aus.
Im Untermenü „Playersteuerung“ werden auf dem Display Symbole für Start, Stopp, Vorspulen usw. angezeigt. Durch drehen des Drück- / Drehbedienknopfs kann der Anwender die gewünschte Funktion auswählen (fokussieren) und durch eine Drückbetätigung auslösen.
Wenn die Lautstärke reguliert werden soll, wird auf dem Display ein spezielles Lautstärke-Symbol eingeblendet, dass dem Anwender signalisiert: eine Drehung nach rechts erhöht die Lautstärke, eine Drehung nach links verringert die Lautstärke. Es kann dabei keine Rückmeldung vom verknüpften Aktor eingeblendet werden.
Je nach Funktion werden Telegramme zur Video-Player Steuerung auf den Kommunikationsobjekten für „Video Ein, Aus“, „Video Play“, „Video Stop“, „Video Pause“, „Video zurückspulen“, „Video vorspulen“ und „Video Lautstärke“ ausgesendet. Zusätzlich kann über ein weiteres 1-Bit-Kommunikationsobjekt „Freigabe“ die Funktion vorübergehend gesperrt werden. Hinweis:
Die Funktion ist nur sinnvoll einsetzbar, wenn ein entsprechender Aktor (Video-Aktor) zur Video-Player-Ansteuerung als Empfänger, der ausgesendeten Telegramme, zum Einsatz kommt.
Objekte Mediensteuerung Video-Player
| Nr Objektname Datentyp Flags | |||
| 0 Freigabe 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 1 Video Ein, Aus 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | |||
| 2 Video Play 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 3 Video Stop 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 4 Video Pause 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 5 Video vorspulen (Video zurückspulen) 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 6 Video zurückspulen (Video vorspulen) 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 7 Video Lautstärke 4 Bit EIS2 / DPT 3.007 K, Ü | |||
11.20 Kurzzeittimer
Über die Weck- bzw. Timerfunktion besteht die Möglichkeit, ein akustisches Signal zu einer bestimmten Uhrzeit bzw. nach Ablauf einer eingegebenen Zeit über das Raum-Controlpanel auszulösen.
Die Applikation „GUI_Kurzzeittimer“ stellt eine Timerfunktion dar. Hierüber besteht die Möglichkeit, ein akustisches Signal nach Ablauf einer eingegebenen Zeit über den internen Lautsprecher auszulösen. Die Zeit (bis 12 h 59 m) wird vom Anwender über den Drück- / Drehbedienknopf eingestellt. Nach Ablauf der eingestellten Zeit wird am Gerät ein Signalton ausgelöst, der über den Drück- / Drehbedienknopf bestätigt werden kann.
Über ein 1-Bit-Kommunikationsobjekt „Timerstatus“ wird bei Timerstart der eingestellte „Wert bei Timerstart“ (EIN oder AUS) ausgesendet. Bei Timerablauf wird der eingestellte „Wert bei Timerablauf“ (EIN oder AUS) ausgesendet.
Objekte Kurzzeittimer
| Nr Objektname Datentyp Flags | ||||
| 0 Verstellen (1 Bit) 1 Bit EIS7 / DPT 1.007 K, S, Ü, A | ||||
| 0 Verstellen (1 Byte) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | ||||
| 1 Fahren (1 Bit) | 1 Bit EIS7 / DPT 1.008 K, S, Ü, A | |||
| 1 | Fahren (1 Byte) | 1 Byte EIS6 / DPT 5.001 | K, S, Ü, A | |
11.21 Wochenschaltuhr
Mit der Applikation „GUI_Wochenschaltuhr“ ist es möglich, definierte Schaltzeiten, die im Gerät hinterlegt sind, aufzurufen. Über den Drück- / Drehbedienknopf kann der Anwender bis zu vier unterschiedliche Programme auf dem Display aufrufen und editieren.
Zur Ansteuerung unterschiedlicher Aktoren ist die Größe der Kommunikationsobjekte „Wert“ für jedes einzelne Programm separat unter dem Parameter „Objekttyp“ einstellbar.
Zu jedem Programm lassen sich bis zu vier Zeitblöcke festlegen. D. h. vier Schaltzeiten (Steuerzeiten), zu denen auf dem zugehörigen Kommunikationsobjekt „Wert“ vordefinierte Werte ausgesendet werden.
Zur Bestimmung der einzelnen Schaltzeiten greift die Applikation auf die Systemzeit des Geräts zurück. Die aktuelle Uhrzeit kann über das 3-Byte-Kommunikationsobjekt „Uhrzeit“ der Geräteeinstellungen synchronisiert werden (siehe Geräteeinstellungen).
Objekte Wochenschaltuhr
| Nr Objektname Datentyp Flags | |||
| 0 Abwesenheit 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | |||
| 1...4 Wert 1 [2...4] (1 Bit Schalten) 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 1...4 Wert 1 [2...4] (1 Bit Fahren) 1 Bit EIS7 / DPT 1.008 K, Ü | |||
| 1...4 Wert 1 [2...4] (1 Byte Lichtszenennummer) 1 Byte / DPT 18.001 K, Ü | |||
| 1...4 Wert 1 [2...4] (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | |||
| 1...4 Wert 1 [2...4] (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 K, Ü | ||
| 1...4 Wert 1 [2...4] (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx K, Ü | ||
| 1...4 | Wert 1 [2...4] (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, Ü |
11.22 Wecker
Mit der Applikation „Wecker“ ist es möglich, Alarmzeiten (Weckzeiten) zu definieren. Die Zeiten werden von Anwender über den Drück- / Drehbedienknopf eingestellt. Bei Erreichen der eingestellten Zeit wird am Gerät ein Signalton ausgelöst, der über den Drück- / Drehbedienknopf bestätigt werden kann.
Über ein Kommunikationsobjekt können bei Erreichen der Weckzeit weitere Funktionen in die Weckfunktion mit integriert werden. Zusätzlich gibt es die Möglichkeit, ein voreilendes Telegramm, d. h. ein Telegramm welches vor Erreichen der Weckzeit ausgelöst wird, auszusenden. Zur Ansteuerung unterschiedlicher Aktoren ist die Größe der Kommunikationsobjekte „Schalten“ und „Schalten voreilend“ unter dem Parameter „Objekttyp“ einstellbar.
Objekte Wecker
| Nr Objektname Datentyp Flags | ||||
| 0 | Quittierung 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 1 | Snooze 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 2 | Schalten (1 Bit Schalten) 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 2 | Schalten (1 Bit Fahren) 1 Bit EIS7 / DPT 1.008 K, Ü | |||
| 2 | Schalten (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | |||
| 2 | Schalten (Szenenaufruf) 1 Byte / DPT 18.001 K, Ü | |||
| 2 | Schalten (1 Byte 0..255) 1 Byte EIS14 / DPT 1.010 K, Ü | |||
| 2 | Schalten (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 K, Ü | ||
| 2 | Schalten (Temperatur relativ) | 2 Byte EIS5 / DPT 9.001 K, Ü | ||
| 2 | Schalten (Temperatur absolut) | 2 Byte EIS5 / DPT 9.001 K, Ü | ||
| 3 | Schalten voreilend (1 Bit Schalten) | 1 Bit EIS1 / DPT 1.001 | K, Ü | |
| 3 | Schalten voreilend (1 Bit Fahren) | 1 Bit EIS7 / DPT 1.008 K, Ü | ||
| 3 | Schalten voreilend (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 | K, Ü | |
| 3 | Schalten voreilend (Szenenaufruf) | 1 Byte / DPT 18.001 K, Ü | ||
| 3 | Schalten voreilend (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 | K, Ü | |
| 3 | Schalten voreilend (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, Ü | |
| 3 | Schalten voreilend (Temperatur relativ) | 2 Byte EIS5 / DPT 9.001 | K, Ü | |
| 3 | Schalten voreilend (Temperatur absolut) | 2 Byte EIS5 / DPT 9.001 | K, Ü | |
11.23 Meldungen
Auf dem Display können Meldungen angezeigt und über den internen Lautsprecher akustisch signalisiert werden. Dies können vordefinierte Systemmeldungen, wie z. B. „Speichermedium wurde entfernt“ oder frei definierbare Meldungen sein. Es können maximal zehn Meldungen (Meldungstexte) angelegt werden. Der angezeigte Meldungstext ist dabei auf 48 Zeichen beschränkt.
Jeder Meldung wird eine Priorität (Warnstufe) zugeordnet, die die Darstellung des Meldungsfensters festlegt. Hinweise und Wecker-Meldungen werden mit einem grünen Balken gekennzeichnet. Warnungen besitzen einen roten Balken und Alarmmeldungen erscheinen komplett rot.
Eine oder mehrere aktive Meldungen werden im Display angezeigt, sobald der Anwender das Kreismenü aufruft. Erst nachdem alle anliegenden Meldungen mit „OK“ bestätigt wurden, wird das Kreismenü eingeblendet. Die Reihenfolge, in der die Meldungen ausgegeben werden, ist einstellbar.
Sollte eine Meldung aktiv werden, während ein Anwender das Gerät bedient, wird diese unmittelbar angezeigt. Bei aktiver Primärfunktion werden anliegende Meldungen in der Statuszeile durch ein blinkendes Symbol dargestellt. Dabei wird je nach Priorität der Meldung ein anderes Symbol verwendet. Sollten mehrere Meldungen aktiv sein, wird immer das Meldungssymbol mit der höchsten Priorität eingeblendet.
Objekte Meldungen
| Nr Objektname Datentyp Flags | ||
| 0 Meldung 1 Bit EIS1 / DPT 1.001 K, S, A | ||
| 1 Quittierung 1 Bit EIS1 / DPT 1.001 K, S, Ü |
11.24 Text für Titel
Die Text- / Wertanzeige sollte mit einem sinnvollen Beschreibungstext versehen werden, so dass der Anwender auf dem Display erkennen kann, um welche Anzeige es sich handelt. Beispiel: „Außentemperatur“, „Windgeschwindigkeit“, „Schlafzimmerfenster offen“ etc..
Der Beschreibungstext wird im Display beim Durchscrollen angezeigt und erscheint oben links, wenn die Funktion fokussiert ist.
Objekte Text für Titel
| Nr Funktion Objektname Datentyp Flags | ||||
| 0 Text / | Wert 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 0 Text / | Wert 1 Byte EIS6 / DPT 5.001 K, S, A | |||
| 0 Text / | Wert 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 0 Text / | Wert 1 Byte EIS14 / DPT 6.010 K, S, A | |||
| 0 Text / | Wert 2 Byte EIS5 / DPT 9.xxx K, S, A | |||
| 0 Text / | Wert 2 Byte EIS10 / DPT 8.018 K, S, A | |||
| 0 Text / | Wert 2 Byte EIS10 / DPT 7.001 K, S, A | |||
| 0 Text / | Wert 1 Bit EIS9 / DPT 14.xxx K, S, A | |||
| 0 Text / | Wert 1 Bit EIS6 / DPT 5.001 K, S, A | |||
| 0 Text / | Wert 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 0 Text / | Wert 1 Byte EIS14 / DPT 6.010 K, S, A | |||
| 0 Text / | Wert 2 Byte EIST5 / DPT 9.xxx K, S, A | |||
| 0 Text / | Wert 2 Byte EIS10 / DPT 8.018 K, S, A | |||
| 0 Text / | Wert 2 Byte EIS10 / DPT 7.001 K, S, A | |||
| 0 Text / | Wert 1 Byte EIS9 / DPT 14.xxx K, S, A | |||
11.25 Gerätesperre
Die Bedienung des Displays aus dem Kreismenü bzw. der Aufruf einzelner Funktionen kann mit Hilfe einer PIN-Eingabe vor unberechtigten Zugriff geschützt werden. Durch die Eingabe der korrekten PIN kann das Gerät wieder bedient werden.
Wenn eine Funktion mit einem PIN-Schutz versehen ist, wird dies durch ein Schlosssymbol vor der Funktionsbeschreibung auf dem Display angezeigt.
Hinweis:
Es kann immer nur ein PIN pro Gerät vergeben werden. Nach einer falschen PIN-Eingabe kann die Neueingabe beliebig oft wiederholt werden.
11.26 RTR-Einstellungen
Mit der Applikation „RTR-Einstellungen“ können die Voreinstellungen des internen Raumtemperaturreglers vorgenommen werden. Der Raumtemperaturregler kann sowohl zum „Heizen“, zum „Kühlen“ als auch zum „Heizen und Kühlen“ eingesetzt werden. Ebenfalls besteht die Möglichkeit, Fan-Coil Aktoren anzusteuern.
11.27 Sequenzaktoreinstellungen
Mit der Applikation „Sequenzaktoreinstellungen“ ist es möglich, über eine Drückbetätigung des Drück-/Drehbedienknopfs mehrere Telegramme mit unterschiedlichen Werten in einer vordefinierten Reihenfolge (Sequenz) nacheinander über dasselbe Objekt auszusenden.
Die Darstellung einer Sequenz auf dem Display ist an die Darstellung einer Szene angelehnt. Im Gegensatz zur Szene besitzt die Applikation „Sequenzaktoreinstellungen“ nur ein Kommunikationsobjekt, auf dem bis zu zwölf individuelle Werte hintereinander in zwölf fest eingestellten Zeiten ausgesendet werden. Die Zeiten können von 1 s bis 12 h frei eingestellt werden. Die Applikation „Sequenzaktoreinstellungen“ bietet sich an, um z. B. Showrooms anzusteuern.
Sind Sequenzen konfiguriert, werden Sie zusammen mit Szenen unter dem Menüpunkt „Szenen“ aufgeführt und können von dort gestartet werden.
Das Editieren von Werten und Verzögerungszeiten erfolgt unter dem Menüpunkt „Szenen“.
Über die Funktion „Schnelldurchlauf“ können die Helligkeitswerte beschleunigt angefahren werden. Die Verzögerungszeit beträgt dann konstant 3 s von Wert zu Wert.
Objekte Sequenzaktoreinstellungen
| Nr Objektname Datentyp Flags | |||
| 0 Freigabe 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 1 Sequenzwert (1 Bit) 1 Bit EIS1 / DPT 1.001 K, Ü | |||
| 1 Sequenzwert (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | |||
| 1 Sequenzwert (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, Ü | |||
| 1 Sequenzwert (1 Byte Lichtszenennummer) 1 Byte / DPT 18.001 K, Ü | |||
| 1 Sequenzwert (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx K, Ü | ||
| 1 Sequenzwert (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 K, Ü | ||
| 2 Sequenz Start-Stopp | 1 Bit EIS1 / DPT 1.001 K, S, A | ||
| 3 Sequenz Status | 1 Bit EIS1 / DPT 1.001 K, Ü | ||
11.28 Jalousieaktor
Mit der Applikation „Jalousieaktor“ wird der Jalousieaktor (UP Schaltaktor 2fach) angesteuert.
Dazu besitzt die Applikation zwei 1-Bit-Kommunikationsobjekte „Fahren“ und „Verstellen“. Zusätzlich kann die Jalousie über die 1-Byte-Kommunikationsobjekte „Position“ und „Lamelle Position“ in eine definierte Position gefahren werden.
Damit nach Busspannungswiederkehr kein undefinierter Zustand entsteht, ist das Verhalten einstellbar.
Zusätzlich gibt es die Möglichkeit, eine „Statusrückmeldung“ zu aktivieren. Hierüber kann der Jalousieaktor seinen aktuellen Zustand aussenden.
Objekte Jalousieaktor
| Nr Objektname Datentyp Flags | |||
| 0 Fahren | 1 Bit EIS7 / DPT 1.008 K, S | ||
| 1 Verstellen | 1 Bit EIS7 / DPT 1.007 K, S | ||
| 1 Stopp | 1 Bit / DPT 1.017 K, S | ||
| 2 Position | 1 Byte EIS5 / DPT 5.001 K, S | ||
| 3 Lamellen Position | 1 Byte EIS5 / DPT 5.001 K, S | ||
| 4 Wind Alarm | 1 Bit / DPT 1.005 K, S | ||
| 5 Regen Alarm | 1 Bit / DPT 1.005 K, S | ||
| 6 Frost Alarm | 1 Bit / DPT 1.005 K, S | ||
| 7 Status | Fahren | 1 Bit EIS7 / DPT 1.008 K, L, Ü | |
| 8 Status | Position | 1 Byte EIS5 / DPT 5.001 K, L, Ü | |
| 9 Status | Lamellen Position | 1 Byte EIS5 / DPT 5.001 K, L, Ü | |
11.29 Schaltaktorapplikation
Mit der Applikation „Schaltaktorapplikation“ wird der UP-Schaltaktor angesteuert.
Dazu besitzt die Applikation ein 1-Bit-Kommunikationsobjekt „Schaltobjekt“. Je nach Einstellung des Parameters „Relais Charakteristik“, wird der Relaiskontakt nach dem Empfang eines EIN- oder AUS-Telegramms geöffnet bzw. geschlossen.
Damit nach einem Busspannungsausfall und anschließender Wiederkehr kein undefinierter Zustand entsteht, ist das Verhalten einstellbar.
Zusätzlich gibt es die Möglichkeit, ein weiteres 1-Bit-Kommunikationsobjekt „Statusrückmeldung“ zu aktivieren. Hierüber kann der Schaltaktor seinen aktuellen Zustand aussenden. Ob bei geschlossenem bzw. geöffnetem Relaiskontakt ein EIN- oder AUS-Telegramm ausgelöst wird, hängt von der Einstellung der Parameter „Relais Charakteristik“ und
„Statusrückmeldung invertieren“ ab.
Objekte Schaltaktorapplikation
| Nr Objektname Datentyp Flags | |||
| 0 Schaltobjekt | 1 Bit EIS1 / DPT 1.001 K, S | ||
| 1 Status Rückmeldung | 1 Bit EIS1 / DPT 1.001 K, Ü | ||
11.30 Bewegungsmelder
Die Applikation „Bewegungsmelder“ kann zum einen Telegramme auf dem Bus auslösen, wenn eine Bewegung im Erfassungsbereich erkannt wird. Weiterhin können beim Empfang von Telegrammen auf dem 1-Bit-Kommunikationsobjekt „externer Tastereingang“ Telegramme auf den Bus gesendet werden. Somit kann das Gerät von weiteren KNX-Geräten angesteuert werden, als wäre eine Bewegung erkannt worden. Wann ein Telegramm ausgesendet wird, hängt vor allem von der eingestellten Betriebsart ab. Der Bewegungsmelder kann in den Betriebsarten „Melden“, „Ausschaltautomatik“, „Einschaltautomatik“ oder „Automatik“ arbeiten.
In der Betriebsart „Melden“ ist der Bewegungsmelder in der Lage, Telegramme zyklisch auf dem 1-Bit-Kommunikationsobjekt „Bewegung starten“ auszusenden.
In der Betriebsart „Ausschaltautomatik“ muss der Bewegungsmelder über den Empfang eines EIN-Telegramms auf dem Objekt „externer Tastereingang“ manuell eingeschaltet werden. Das Ausschalten erfolgt nach der eingestellten Nachlaufzeit ab letzter Erfassung oder manuell.
In der Betriebsart „Einschaltautomatik“ schaltet der Bewegungsmelder automatisch bei Bewegungserkennung ein. Das Ausschalten erfolgt durch den Empfang eines AUS-Telegramms auf dem Objekt „externer Tastereingang“. Hinweis: Nach 6 Stunden schaltet der Bewegungsmelder automatisch ab.
In der Betriebsart „Automatik“ schaltet der Bewegungsmelder bei Bewegungserkennung automatisch ein. Das Ausschalten erfolgt nach der eingestellten Nachlaufzeit ab letzter Erfassung oder durch Empfang eines AUS-Telegramms auf dem Objekt „externer Tastereingang“. Bei manuellem Ausschalten wird die Bewegungserfassung über den internen Sensor für die parametrierte Totzeit unterdrückt.
Über das 1-Bit-Kommunikationsobjekt „Umschaltung des externen Tastereingangs“ kann der Bewegungsmelder permanent aktiv geschaltet werden. Die Funktion kann z. B. bei Reinigungseinsätzen genutzt werden, um alle Bewegungsmelder zu veranlassen, sich einzuschalten, auch wenn keine Bewegung erkannt wurde.
Wenn der Bewegungsmelder in einer Betriebart mit Nachlaufzeit arbeitet, kann diese über ein separates Kommunikationsobjekt während des Betriebs angepasst werden. Somit wäre es möglich, morgens andere Nachlaufzeiten zu verwenden als abends.
Damit nach einem Busspannungsausfall und anschließender -wiederkehr kein undefinierter Zustand entsteht, ist das Verhalten nach der Busspannungswiederkehr parametrierbar.
Der Bewegungsmelder kann über ein Freigabeobjekt gesperrt werden.
Der Bewegungsmelder kann helligkeitsabhängig oder -unabhängig schalten. Die Einstellung der Schaltschwelle für den Lichtfühler kann mit Hilfe der Einstellungsparameter vorgenommen werden. Zusätzlich gibt es die Möglichkeit, die Helligkeitsschaltschwelle über Kommunikationsobjekte über den Bus zu verändern.
Objekte Bewegungsmelder
| Nr. Objektname Datentyp Flags | |||
| 0 Freigabe 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 1 Nachlaufzeit 2 Byte / DPT 7.005 K, S, A | |||
| 2 Nebenstelleneingang 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 3 Eingang Aktorstatus 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 4 Helligkeitsunabhängige Erfassung 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 5 Externe Helligkeit 2 Byte EIS 5 / DPT 9.004 K, S, A | |||
| 6 Helligkeitsschwelle extern 2 Byte EIS 5 / DPT 9.004 K, S, A | |||
| 7 Helligkeitsschwelle intern | 1 Byte EIS 5 / DPT 9.004 K, S, A | ||
| 8 LED Ausgang | 1 Bit EIS 1 / DPT 1.001 | K, S, A | |
| 9 Bewegung schalten | 1 Bit EIS 1 / DPT 1.001 | K, Ü | |
| 9 Bewegung schalten | 1 Byte EIS 5 / DPT 5.001 | K, Ü | |
| 9 Bewegung schalten | 1 Byte EIS 6 / DPT 5.010 | K, Ü | |
| 10 | Bewegung starten | 1 Byte EIS 1 / DPT 1.001 | K, Ü |
| 11 | Umschaltung des externen Tastereingangs | 1 Bit EIS 1 / DPT 1.001 | K, S, A |
| 13 | Externer Tastereingang | 1 Bit EIS 1 / DPT 1.001 | K, S, A |
11.31 LED-Funktion
Mit der Applikation „LED-Funktion“ kann die LED der Wippe zur Orientierungsbeleuchtung, zur Statusanzeige oder zur Funktionsanzeige genutzt werden. Die LED kann in unterschiedlichen Farben leuchten. Zur Alarmanzeige und / oder Szenenspeicherungsanzeige kann die LED auch blinken.
Objekte LED-Funktion
| Nr Objektname Datentyp Flags | |||
| 0 Status (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 0 Status (1 Byte 0..100 %) 1 Bit EIS6 / DPT 5.001 K, S, A | |||
| 1 Tag- / Nachtbetrieb (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 2 Näherung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 3 Alarm (DPT_Alarm) 1 Bit / DPT_Alarm K, S, A | |||
| 4 | Szenenspeicherung (DPT_Scene_Control) | 1 Byte / DPT 18.001 | K, S, A |
11.32 Alarmfunktion
Wenn die Alarmfunktion aktiv geschaltet wird, kann die LED über ein 1-Bit-Kommunikationsobjekt „Alarm“ während der Status- oder Funktionsanzeige zum Blinken (1 Hz) gebracht werden.
Wird auf dem 1-Bit-Kommunikationsobjekt „Alarm“ ein EIN-Telegramm empfangen, wird die LED blinken. Empfängt das Objekt ein AUS-Telegramm, wird die LED nicht mehr blinken.
Die LED blinkt dabei immer in derselben Farbe und Helligkeit, die über die Statusfunktion oder Funktionsanzeige vorgegeben wurde.
Die Alarmfunktion könnte z. B. dazu dienen, dem Anwender einen Windalarm anzuzeigen, so dass dieser weiß, dass z. Z. keine Jalousiebedienung möglich ist. Eine weitere Anwendung wäre die Signalisierung einer offenen Tür, wenn der Anwender ein Rollo herunterfahren möchte.
Hinweis:
Wenn die LED gerade als Orientierungsleuchte dient, wird sie nicht blinken. Dies gilt auch, wenn während des Blinkens in die Orientierungsbeleuchtung gewechselt wird, d. h. die LED hört unmittelbar auf zu blinken.
11.33 Speicherfunktion Lichtszenen
Wenn die „Speicherfunktion Lichtszenen“ aktiv geschaltet wird, kann die LED über ein 1-Byte-Kommunikationsobjekt „Szenenspeicherung“ während der Status- oder Funktionsanzeige zum Blinken (3 Hz) gebracht werden.
Wird auf dem 1-Byte-Kommunikationsobjekt „Szenenspeicherung“ ein Szenenspeicherungs-Telegramm empfangen, wird die LED für 3 s blinken und danach selbsttätig das Blinken beenden.
Die LED blinkt dabei immer in derselben Farbe und Helligkeit, die über die Statusfunktion oder Funktionsanzeige vorgegeben werden.
Hinweis:
Wenn die LED gerade als Orientierungsleuchte dient, wird sie nicht blinken. Dies gilt auch, wenn während des Blinkens in die Orientierungsbeleuchtung gewechselt wird.
11.34 Verzögerung
Mit der Applikation „Verzögerung“ können über das Objekt „Eingang“ Telegramme empfangen werden. Mit einer eingestellten Verzögerungszeit werden die empfangenen Telegramme auf dem Objekt „Ausgang“ ausgesendet. Für die unterschiedlichen Anwendungsfälle sind die Objekttypen für „Eingang“ und „Ausgang“ gemeinsam parametrierbar.
Objekte Verzögerung
| Nr. Objektname Datentyp Flags | |||
| 0 Eingang (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S | |||
| 0 Eingang (1 Bit) 1 Bit EIS7 / DPT 1.008 K, S | |||
| 0 Eingang (1 Bit) 1 Bit EIS7 / DPT 1.007 K, S | |||
| 0 Eingang (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S | |||
| 0 Eingang (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S | |||
| 0 Eingang (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S | |||
| 0 Eingang (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S | |||
| 0 Eingang (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 K, S | ||
| 0 Eingang (4 Byte Float) 4 Byte EIS9 / DPT 14.xxx K, S | |||
| 0 Eingang (4 Byte Signed) 4 Byte EIS11 / DPT 13.001 K, S | |||
| 0 Eingang (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 K, S | ||
| 1 Ausgang (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 1 Ausgang (1 Bit) | 1 Bit EIS7 / DPT 1.008 K, Ü | ||
| 1 Ausgang (1 Bit) | 1 Bit EIS7 / DPT 1.007 K, Ü | ||
| 1 Ausgang (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 K, Ü | ||
| 1 Ausgang (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 K, Ü | ||
| 1 Ausgang (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx K, Ü | ||
| 1 Ausgang (2 Byte Signed) | 2 Byte EIS10 / DPT 7.001 K, Ü | ||
| 1 Ausgang (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 K, Ü | ||
| 1 Ausgang (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx K, Ü | ||
| 1 Ausgang (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 K, Ü | ||
| 1 Ausgang (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 K, Ü | ||
| 2 Verzögerungszeit (2 Byte) | 2 Byte EIS10 / DPT 7.001 K, L, S | ||
11.35 Treppenhauslicht
Mit der Applikation „Treppenhauslicht“ können Schalttelegramme oder Werttelegramme mit einer Nachlaufzeit versehen werden. Die Applikation stellt dazu je nach Parametrierung unterschiedliche Kommunikationsobjekte dar:
– ein 1-Bit-Objekt für Ein- und Ausgang
Wird über das Objekt „Eingang / Ausgang“ ein EIN-Telegramm empfangen, wird die Nachlaufzeit unmittelbar gestartet. Es kann eine Nachlaufzeit von 10 s bis 88:45 min, einstellbar in 1 s-Schritten, eingestellt werden. Nach Ablauf der Nachlaufzeit wird das Objekt „Eingang / Ausgang“ ein AUS-Telegramm aussenden.
- zwei 1-Bit-Objekte für Ein- und Ausgang
- zwei 1-Byte-Objekte für Ein- und Ausgang
Wird über das Objekt „Eingang“ ein Telegramm empfangen, wird die Nachlaufzeit unmittelbar gestartet und ein Telegramm mit demselben Wert des am Eingang empfangenen Telegramms auf dem Objekt „Ausgang“ ausgesendet. Es kann eine Nachlaufzeit von 10 s bis 88:45 min, einstellbar in 1 s-Schritten, eingestellt werden. Nach Ablauf der Nachlaufzeit wird das Objekt „Ausgang“ ein AUS-Telegramm (1 Bit) bzw. ein Telegramm mit dem Wert „0“ (1 Byte) aussenden.
Über zwei zusätzliche Kommunikationsobjekte ist es möglich, die Nachlaufzeit und die Ausschaltvorwarnzeit neu vorzugeben. Die empfangenen Werte werden in den Speicher des Geräts geschrieben und bleiben auch bei Spannungsausfall und anschließender -wiederkehr erhalten.
Objekte Treppenhauslicht
| Nr. Objektname Datentyp Flags | |||
| 0 | Eingang (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S | ||
| 0 | Eingang (1 Byte) 1 Bit EIS14 / DPT 5.010 K, S | ||
| 0 | Eingang_Ausgang (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | ||
| 1 | Nachlaufzeit (2 Byte) 2 Byte EIS10 / DPT 7.001 K, L, S | ||
| 2 | Ausschaltvorwarnung (2 Byte) | 2 Byte EIS10 / DPT 7.001 K, L, S | |
| 3 | Ausgang (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, Ü | |
| 3 | Ausgang (1 Byte) | 1 Bit EIS14 / DPT 5.010 K, Ü | |
11.36 Lichtszenenaktor
Mit der Applikation „Lichtszenenaktor“ ist es möglich, Szenen, die im Gerät hinterlegt sind, über den Empfang einer Szenennummer auf dem 1-Byte-Kommunikationsobjekt „Szenenaufruf“ aufzurufen. Es können maximal acht Szenen mit bis zu acht Aktorobjekten angelegt werden.
Zur Ansteuerung unterschiedlicher Aktoren ist die Größe der Aktorgruppen-Kommunikationsobjekte unter dem Parameter „Typ Aktorgruppe“ einstellbar.
Der Anwender hat die Möglichkeit, Szenen selbst abzuspeichern. Dazu muss ein entsprechendes Speichertelegramm empfangen werden (siehe Beschreibung der einzelnen Parameter).
Objekte Lichtszenenaktor
| Nr. Objektname Datentyp Flags | |||
| 0 Lichtszenenaufruf (1 Byte) 1 Byte / DPT18.001 K, S, A | |||
| 1...10 Aktorgruppe A [B...J] (1 Bit Schalten) 1 Bit EIS1 / DPT 1.001 K, S, Ü, A | |||
| 1...10 Aktorgruppe A [B...J] (1 Bit Jalousie) 1 Bit EIS7 / DPT 1.008 K, S, Ü, A | |||
| 1...10 Aktorgruppe A [B...J] (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A | |||
| 1...10 | Aktorgruppe A [B...J] (1 Byte Lichtszenennummer) | 1 Byte / DPT 18.001 | K, S, Ü, A |
| 1...10 | Aktorgruppe A [B...J] (Temperaturwert absolut) | 2 Byte EIS5 / DPT 9.001 | K, S, Ü, A |
| 10...19 | Freigabe Szene 1 [Szene 2 ... Szene 10] | 1 Bit EIS1 / DPT 1.001 | K, S, Ü |
11.37 Sequenz
Mit der Applikation „Sequenz“ ist es möglich, mehrere Telegramme mit unterschiedlichen Werten in einer vordefinierten Reihenfolge (Sequenz) nacheinander über dasselbe Objekt auszusenden.
Im Gegensatz zur Szene besitzt die Applikation „Sequenz“ nur ein Kommunikationsobjekt, auf dem bis zu zwölf individuelle Werte hintereinander in zwölf fest eingestellten Zeiten ausgesendet werden. Die Zeiten können von 1 s bis 12 h frei eingestellt werden. Die Applikation „Sequenz“ bietet sich an, um z. B. Showrooms anzusteuern.
Über ein Freigabeobjekt kann die Funktion vorübergehend gesperrt werden.
Objekte Sequenz
| Nr. | Objektname | Datentyp | Flags |
| 0 | Wert Sequenz (1 Bit Schalten) | 1 Bit EIS1 / DPT 1.001 | K, S, Ü, A |
| 0 | Wert Sequenz (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 | K, S, Ü, A |
| 0 | Wert Sequenz (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 | K, S, Ü, A |
| 0 | Wert Sequenz (1 Byte Lichtszenennummer) | 1 Byte / DPT 18.001 | K, S, Ü, A |
| 0 | Wert Sequenz (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx | K, S, Ü, A |
| 0 | Wert Sequenz (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, S, Ü, A |
| 1 | Sequenz Start | 1 Bit EIS1 / DPT 1.001 | K, S |
| 2 | Sequenz Status | 1 Bit EIS1 / DPT 1.001 | K, Ü |
| 4 | Freigabe | 1 Bit EIS1 / DPT 1.001 | K, S |
11.38 Preset
Die Applikation „Preset“ stellt ein Eingangs- und ein Ausgangs-Kommunikationsobjekt zur Verfügung. Bei Empfang eines Schalttelegramms auf dem 1-Bit-Eingangsobjekt wird unmittelbar ein Telegramm auf dem 1-Byte-Ausgangsobjekt ausgesendet. Dabei kann ein voreingestellter prozentualer Wert oder alternativ eine Lichtszenennummer ausgesendet werden.
Objekte Preset
| Nr. Objektname Datentyp Flags | ||
| 0 Eingang (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S | ||
| 0 Ausgang (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | ||
| 0 Ausgang (1 Byte Lichtszenennummer) 1 Byte / DPT 18.001 K, Ü |
11.39 Telegramm zyklisch
Über die Applikation „Telegramm Zyklisch“ wird nach Empfang eines Telegramms auf dem Objekt „Eingang“ ein Telegramm mit demselben Inhalt auf dem Objekt „Ausgang“ zyklisch ausgesendet. Für die unterschiedlichen Anwendungsfälle sind die Objekttypen für „Eingang“ und „Ausgang“ gemeinsam parametrierbar. Die Zeiten für das zyklische Senden auf dem Objekt „Ausgang“ sind einstellbar. Über ein zusätzliches Objekt „Freigabe“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren.
Objekte Telegramm zyklisch
| Nr. Objektname Datentyp Flags | ||||
| 0 Eingang (1 Bit Schalten) 1 Bit EIS1 / DPT 1.001 | K, S | |||
| 0 Eingang (1 Bit Alarm) | 1 Bit EIS1 / DPT 1.001 | K, S | ||
| 0 Eingang (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 | K, S | ||
| 0 Eingang (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 | K, S | ||
| 0 Eingang (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx | K, S | ||
| 0 Eingang (2 Byte Signed) | 2 Byte EIS10 / DPT 8.001 | K, S | ||
| 0 Eingang (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, S | ||
| 0 Eingang (2 Byte Temperatur) | 2 Byte EIS5 / DPT 9.001 | K, S | ||
| 0 Eingang (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S | ||
| 0 Eingang (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S | ||
| 0 Eingang (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S | ||
| 1 Ausgang (1 Bit Schalten) | 1 Bit EIS1 / DPT 1.001 | K, Ü | ||
| 1 Ausgang (1 Bit Alarm) | 1 Bit EIS1 / DPT 1.001 | K, Ü | ||
| 1 Ausgang (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 | K, Ü | ||
| 1 Ausgang (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 | K, Ü | |||
| 1 Ausgang (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx | K, Ü | ||
| 1 Ausgang (2 Byte Signed) | 2 Byte EIS10 / DPT 8.001 | K, Ü | ||
| 1 Ausgang (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 | K, Ü | ||
| 1 Ausgang (2 Byte Temperatur) | 2 Byte EIS5 / DPT 9.001 | K, Ü | ||
| 1 Ausgang (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, Ü | ||
| 1 Ausgang (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, Ü | ||
| 1 Ausgang (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, Ü | ||
| 2 Freigabe | 1 Bit EIS1 / DPT 1.001 | K, S | ||
11.40 Blinken
Um eine Blinksequenz auf dem Ausgangsobjekt auszulösen, muss zuvor ein Telegramm auf dem Eingangsobjekt empfangen werden.
Über den Parameter „Blinken“ wird festgelegt, ob die Blinksequenz mit einem EIN- oder einem AUS-Telegramm auf dem Eingangsobjekt gestartet wird. Alternativ kann die Blinksequenz auch bei einem „Zustandswechsel“ gestartet werden, d. h. wenn das Eingangssignal von „0“ auf „1“ oder von „1“ auf „0“ wechselt.
Objekte Blinken
| Nr. Objektname Datentyp Flags | ||
| 0 Eingang 1 Bit EIS1 / DPT 1.001 K, S | ||
| 1 Ausgang 1 Bit EIS1 / DPT 1.001 K, Ü |
11.41 Logik
Objekte Logik
| Nr. Objektname Datentyp Flags | |||
| 0 Ausgang (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü | |||
| 0 Ausgang (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, Ü | |||
| 1 Eingang 1 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 1 Eingang 1 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 2 Eingang 2 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 2 Eingang 2 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 3 Eingang 3 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 3 Eingang 3 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 4 Eingang 4 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 4 Eingang 4 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 5 Eingang 5 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 5 Eingang 5 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 6 Eingang 6 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 6 Eingang 6 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 7 Eingang 7 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 7 Eingang 7 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 8 Eingang 8 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 8 Eingang 8 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 9 Eingang 9 (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A | |||
| 9 Eingang 9 (1 Byte) 1 Byte EIS14 / DPT 5.010 K, S, A | |||
| 10 | Eingang 10 (1 Bit) | 1 Bit EIS1 / DPT 1.001 K, S, A | |
| 10 | Eingang 10 (1 Byte) | 1 Byte EIS14 / DPT 5.010 K, S, A | |
11.42 Tor
Mit der Applikation „Tor“ lassen sich bestimmte Signale filtern und der Signalfluss vorübergehend sperren. Die Funktion besitzt drei Kommunikationsobjekte: „Steuereingang“, „Eingang“ und „Ausgang“.
Das Eingangs- bzw. Ausgangsobjekt kann unterschiedliche Größen annehmen.
Mit der Einstellung „nicht zugewiesen“ kann die Bitgröße frei zugeordnet werden. Das bedeutet, die erste interne oder externe Gruppenadresse / Aktion, die zugewiesen wird und schon mit irgendeinem anderen Kommunikationsobjekt verbunden ist, legt die Größe fest.
Die Steuerung kann vom „Eingang zum Ausgang“ oder auch vom „Ausgang zum Eingang“ erfolgen, sofern der Steuereingang dies zulässt. Die Freigabe über den Steuereingang kann über ein EIN- oder ein AUS-Telegramm erfolgen.
Wird zum Beispiel die Einstellung „Steuereingang“ auf „EIN-Telegramm“ gesetzt, werden nur Telegramme vom Eingang an den Ausgang geleitet, wenn vorher der Steuereingang ein EIN-Telegramm empfangen hat.
Zudem ist es möglich, Signale über die Einstellung „Filterfunktion“ zu blocken. Entweder wird „nichts ausgefiltert“ oder es wird das Signal „EIN ausgefiltert“ bzw. das Signal „AUS ausgefiltert“. Diese Funktion wird z. B. immer dann notwendig, wenn von einem Sensor nur das EIN-Telegramm interessant ist und dieser in seinem Applikationsprogramm keine Filterfunktionalität anbietet.
Objekte Tor
| Nr. Objektname Datentyp Flags | ||
| 0 Eingang - K, S, Ü | ||
| 1 Ausgang - K, S, Ü | ||
| 2 Steuereingang 1 Bit EIS1 / DPT 1.001 K, S |
11.43 Min-/Maxwertgeber
Mit der Applikation „Min-/Maxwertgeber“ können bis zu acht Eingangswerte miteinander verglichen werden. Die Applikation kann auf dem Ausgang den höchsten Eingangswert, den kleinsten Eingangswert oder den Durchschnitt aller Eingangswerte ausgeben.
Für die unterschiedlichsten Anwendungen kann die Größe der Eingangsobjekte und somit auch die Größe des Ausgangsobjekts angepasst werden. Aus folgenden Objekttypen kann gewählt werden:
- 1 Byte 0..100 %, zum Vergleich prozentualer Werte
- 1 Byte 0..255, zum Vergleich von dezimalen Werten zwischen 0 und 255
– 2 Byte Float, zum Vergleich von 2-Byte-Gleitkommawerten (physikalische Werte wie Temperatur, Helligkeitswert, etc.) - 2 Byte Signed, zum Vergleich von dezimalen Werten zwischen -32.768 und +32.767
- 2 Byte Unsigned, zum Vergleich von dezimalen Werten zwischen 0 und 65.535
- 4 Byte Float, zum Vergleich von 4-Byte-Gleitkommawerten (physikalische Werte wie Beschleunigung, elektrischer Strom, Arbeit, etc.)
- 4 Byte Signed, zum Vergleich von dezimalen Werten zwischen -2.147.483.648 und 2.147.483.647
- 4 Byte Unsigned, zum Vergleich von dezimalen Werten zwischen 0 und 4.294.967.295
Hinweis:
Bei ganzen Zahlen wird der Mittelwert abgerundet.
Objekte Min- / Maxwertgeber
| Nr. Objektname Datentyp Flags | |||
| 0 Ausgang (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | |||
| 0 Ausgang (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, Ü | |||
| 0 Ausgang (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, Ü | |||
| 0 Ausgang (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, Ü | |||
| 0 Ausgang (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, Ü | |||
| 0 Ausgang (4 Byte Float) 4 Byte EIS9 / DPT 14.xxx K, Ü | |||
| 0 Ausgang (4 Byte Signed) 4 Byte EIS11 / DPT 13.001 K, Ü | |||
| 0 Ausgang (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 K, Ü | |||
| 1...10 | Eingang 1 [2...8] (1 Byte 0..100 %) | 1 Byte EIS6 / DPT 5.001 | K, S |
| 1...10 | Eingang 1 [2...8] (1 Byte 0..255) | 1 Byte EIS14 / DPT 5.010 | K, S |
| 1...10 | Eingang 1 [2...8] (2 Byte Float) | 2 Byte EIS5 / DPT 9.xxx | K, S |
| 1...10 | Eingang 1 [2...8] (2 Byte Signed) | 2 Byte EIS10 / DPT 8.001 | K, S |
| 1...10 | Eingang 1 (2 Byte Unsigned) | 2 Byte EIS10 / DPT 7.001 K, S | |
| 1...10 | Eingang 1 [2...8] (4 Byte Float) | 4 Byte EIS9 / DPT 14.xxx | K, S |
| 1...10 | Eingang 1 [2...8] (4 Byte Signed) | 4 Byte EIS11 / DPT 13.001 | K, S |
| 1...10 | Eingang 1 [2...8] (4 Byte Unsigned) | 4 Byte EIS11 / DPT 12.001 | K, S |
11.44 Schwellwert / Hysterese
Mit der Applikation „Schwellwert / Hysterese“ können Werttelegramme auf einem Eingangs-Kommunikationsobjekt empfangen werden und mit im Gerät vorgegebenen Schwellwerten verglichen werden.
Bei Überschreiten des oberen bzw. Unterschreiten des unteren Schwellwerts werden vordefinierte Werte auf dem Kommunikationsobjekt „Ausgang“ ausgesendet. Die Größe des Objekts ist für unterschiedliche Anwendungen einstellbar. Über ein Freigabeobjekt kann die Funktion vorübergehend gesperrt werden.
Wenn der Wert der unteren Schwelle oberhalb des Wertes für die obere Schwelle liegt, wird die Funktion nicht ausgeführt.
Objekte Schwellwert / Hysterese
| Nr. Objektname Datentyp Flags | ||
| 0 Eingang (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S | ||
| 0 Eingang (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S | ||
| 0 Eingang (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S | ||
| 0 Eingang (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S | ||
| 0 Eingang (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, S | ||
| 0 Eingang (4 Byte Float) 4 Byte EIS9 / DPT 14.xxx K, S | ||
| 0 Eingang (4 Byte Signed) 4 Byte EIS11 / DPT 12.001 K, S | ||
| 0 Eingang (4 Byte Unsigned) 4 Byte EIS11 / DPT 13.001 K, S | ||
| 1 Ausgang (1 Bit) 1 Bit EIS1 / DPT 1.001 K, Ü | ||
| 1 Ausgang (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | ||
| 1 Ausgang (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, Ü | ||
| 2 Freigabe 1 Bit EIS1 / DPT 1.001 K, S |
11.45 PWM-Umsetzer
Mit der Applikation „PWM-Umsetzer“ kann ein 1-Byte-Eingangssignal über eine äquivalente Puls-Weiten-Modulation in ein 1-Bit-Signal oder in ein 1-Byte-Signal gewandelt werden. Diese Funktion wird z. B. benötigt, wenn ein Raumtemperaturregler eine stetige Stellgröße ausgibt, die einen schaltenden Heizungsaktor (für elektrothermische Stellantriebe) steuert.
Die Funktion der 1 Byte großen Ansteuerung wird benötigt, wenn der Raumtemperaturregler nur stetige Stellgrößen senden kann oder eine stetige Stellgröße für andere Funktionen (wie zentrale Vorlauftemperatur-Regelung) benötigt wird.
Es besteht die Möglichkeit, eine Zwangsstellung zu aktivieren. Die Zwangsstellung dient dazu, bei bestimmten Ereignissen, wie z. B. das Öffnen eines Fensters oder beim Taupunktalarm, einen anzusteuernden Heizungsaktor in eine bestimmte Position zu fahren.
Wird „Störmeldung“ aktiviert, steht ein weiteres Kommunikationsobjekt „Störung“ zur Verfügung. Eine Störung tritt dann auf, wenn das Objekt „Eingang“ innerhalb einer gewissen Zeit kein Telegramm mehr bekommen hat. Mögliche Gründe dafür könnten z. B. sein, dass der zugehörige Raumtemperaturregler ausfällt oder bei einer linienübergreifenden Funktion die Telegramme nicht mehr den Koppler passieren. In diesem Fall wird auf dem Kommunikationsobjekt „Störung“ ein EIN-Telegramm ausgesendet und das Objekt „Eingang“ nimmt den „Wert bei Störung“ an.
Über ein zusätzliches Objekt „Freigabe“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren.
Objekte PWM-Umsetzer
| Nr. Objektname Datentyp Flags | |||
| 0 | Eingang (1 Byte) | 1 Bit EIS1 / DPT 1.001 | K, S |
| 1 | Ausgang (1 Bit) | 1 Bit EIS1 / DPT 1.001 | K, Ü |
| 1 | Ausgang (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, Ü | ||
| 2 | Freigabe | 1 Bit EIS1 / DPT 1.001 | K, S |
| 3 | Störung | 1 Bit EIS1 / DPT 1.001 | K, Ü |
| 4 | Zwangstellung | 1 Bit EIS1 / DPT 1.001 | K, S |
11.46 Priorität
Die Applikation „Priorität“ verfügt über 3 Kommunikationsobjekte, ein 1-Bit-Objekt „Eingang Schalten“, ein 2-Bit-Objekt „Eingang Priorität“ und ein 1-Bit-Objekt „Ausgang“. Die auf dem „Eingang Schalten“ empfangenen Telegramme werden in Abhängigkeit vom Zustand des Objekts „Eingang Priorität“ an den „Ausgang“ weitergeleitet.
Das 2-Bit-Objekt „Eingang Priorität“ kann vier unterschiedliche Werte empfangen und unterscheiden (0, 1, 2 und 3). Hierüber wird das Objekt „Ausgang“ zwangsgeführt. Dabei werden drei unterschiedliche Zustände unterschieden:
- „Eingang Priorität“ hat den Wert „3“: Der Wert, der auf „Eingang Schalten“ anliegt, ist ohne Bedeutung. Der „Ausgang“ ist zwangsgeführt eingeschaltet und hat den Wert „1“.
- „Eingang Priorität“ hat den Wert „2“. Der Wert, der auf „Eingang Schalten“ anliegt, ist ohne Bedeutung. Der „Ausgang“ ist zwangsgeführt ausgeschaltet und hat den Wert „0“.
- „Eingang Priorität“ hat den Wert „1“ oder "0". Der „Ausgang“ wird nicht zwangsgeführt. Der "Eingang Schalten" wird mit dem Zustandsbit des Prioritätsobjektes ODER verknüpft und an den „Ausgang“ weitergeleitet.
Während einer Zwangsführung werden Änderungen des „Eingang Schalten“ Objekts gespeichert, auch wenn der aktuelle Zustand am Objekt „Ausgang“ sich hierdurch nicht unmittelbar ändert. Wird die Zwangsführung beendet, erfolgt eine Telegrammaussendung am „Ausgang“ entsprechend des aktuellen Wertes des Objekts „Eingang Schalten“.
Objekte Priorität
| Nr. Objektname Datentyp Flags | ||
| 0 Eingang Schalten 1 Bit EIS1 / DPT 1.001 K, S | ||
| 1 Eingang Priorität 2 Bit EIS8 / DPT 2.001 K, S | ||
| 2 Ausgang 1 Bit EIS1 / DPT 1.001 K, Ü |
12 Applikations-/Parameterbeschreibungen Raumtemperaturregelung 6351/08-825 + 6344-101 [ab Updateversion 0.1.6.0
12.1 Applikation „RTR“
12.1.1 Allgemein — Gerätefunktion
Optionen: Einzelgerät
Mastergerät
Slavegerät
– Einzelgerät: Das Gerät wird in einem Raum einzeln zur Raumtemperaturreglung eingesetzt.
- Mastergerät: In einem Raum befinden sich mindestens zwei Raumtemperaturregler. Ein Gerät ist dabei als Mastergerät weitere als Slavegeräte/Temperatursensoren zu parametrieren. Das Mastergerät ist über die entsprechend gekennzeichneten Kommunikationsobjekte mit den Slavegeräten zu verknüpfen. Das Mastergerät führt die Temperaturregelung aus.
- Slavegerät/Temperatursensor: In einem Raum befinden sich mindestens zwei Raumtemperaturregler. Ein Gerät ist dabei als Mastergerät, weitere als Slavegeräte/Temperatursensoren zu parametrieren. Slavegeräte sind über die entsprechend gekennzeichneten Kommunikationsobjekte mit dem Mastergerät zu verknüpfen. Das Slavegerät bedient die Raumtemperaturreglerfunktionen des Masters.
12.1.2 Allgemein — Reglerfunktion
Optionen: Heizen
Heizen mit Zusatzstufe
Kühlen
Kühlen mit Zusatzstufe
Heizen und Kühlen
Heizen und Kühlen mit Zusatzstufen
- Heizen: Zum Betrieb einer wärmegeführten Einzelraumregelung. Die Reglung erfolgt auf den parametrierten Temperatursollwert. Zur optimalen Reglung können „Reglertyp“ und „Art der Heizung“ parametriert werden.
- Heizen mit Zusatzstufe: Zzgl. zu der unter Heizen beschriebenen Reglerfunktion ermöglicht die Zusatzstufe die Ansteuerung eines zusätzlichen Heizkreises. Verwendung findet eine solche Zusatzstufe z. B. für das schnelle Aufheizen eines Badezimmers mit Fußbodenheizung über einen beheizbaren Handtuchhalter.
- Kühlen: Zum Betrieb einer kältegeführten Einzelraumregelung. Die Reglung erfolgt auf den parametrierten Temperatursollwert. Zur optimalen Reglung können „Reglertyp“ und „Art der Kühlung“ parametriert werden.
- Kühlen mit Zusatzstufe: Zzgl. zu der unter Kühlen beschriebenen Reglerfunktion, ermöglicht die Zusatzstufe die Ansteuerung eines zusätzlichen Kühlgerätes. Verwendung findet eine solche Zusatzstufe z. B. für das schnelle Abkühlen eines Raumes über ein zusätzliches Kühlgerät.
- Heizen und Kühlen: Zum Betrieb eines Zwei- oder Vierleitersystems, über das ein Raum geheizt oder gekühlt wird. Dabei erfolgt das Umschalten zwischen Heizen und Kühlen über eine
Zentralumschaltung (Zweileitersystem) oder manuell und / oder automatisch über den Einzelraumtemperaturregler (Vierleitersystem).
- Heizen und Kühlen mit Zusatzstufe: Zzgl. zu den Heiz- und Kühlfunktionen kann jeweils eine Zusatzstufe mit eigenständigem Reglertyp parametriert werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Gerätefunktion“ auf „Einzelgerät“ oder „Mastergerät“ steht.
12.1.3 Allgemein — Betriebsmodus nach Reset
Optionen: Komfort
Standby
Ecobetrieb
Kühlen mit Zusatzstufe
Frost-/Hitzeschutz
Im Betriebsmodus nach Reset arbeitet das Gerät nach Neustart so lange, bis ggf. ein neuer Betriebsmodus durch Gerätebedienung oder Kommunikationsobjekte eingestellt wird. Dieser Betriebsmodus sollte während der Planungsphase definiert werden. Bei falsch definiertem Betriebsmodus kann es zu Komforteinbußen oder erhöhtem Energieverbrauch kommen.
- Komfort: Wenn die Raumtemperatur nicht automatisch abgesenkt und der Raum daher unabhängig von der Nutzung betrieben wird.
- Standby: Wenn der Raum automatisch, z. B. durch Präsenzmelder, in Anhängigkeit von der Nutzung betrieben wird.
- Ecobetrieb: Wenn der Raum automatisch oder manuell in Abhängigkeit von der Nutzung betrieben wird.
- Frost-/Hitzeschutz: Wenn in dem Raum lediglich die Gebäudeschutzfunktion nach Reset notwendig ist.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Gerätefunktion“ auf „Einzelgerät“ oder „Mastergerät“ steht.
12.1.4 Allgemein — Zusätzliche Funktionen
Optionen: nein
ja
- Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B. Fensterkontakt und Präsenzmelder.
12.1.5 Allgemein — Zyklisch „In Betrieb“ senden (min)
Optionen: Einstellmöglichkeit zwischen 5 – 3000 Minuten
- Das Kommunikationsobjekt „In Betrieb“ dient der Information, dass der Regler noch arbeitet. Es wird zyklisch der Wert „1“ gesendet. Der Zyklus für das Senden wird über diesen Parameter eingestellt. Bleibt das zyklische Telegramm aus, ist die Funktion des Gerätes gestört und die Klimatisierung des Raumes kann durch eine Zwangsführung aufrechterhalten werden. Hierzu müssen aber die Anlage und/oder der Aktor über eine Funktion „Zwangsführung“ verfügen.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Zusätzliche Funktionen“ auf „ja“ steht.
12.1.6 Regelung Heizen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Heizen“, Heizen mit Zusatzstufe“, Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.7 Regelung Heizen — Art der Stellgröße
Optionen: 2-Punkt 1 Bit, Aus/Ein
2-Punkt 1 Byte, 0/100%
PI stetig, 0-100%
PI PWM, Ein/Aus
Fancoil
Über den Reglertyp erfolgt die Auswahl zur Ansteuerung des Regelungsventils.
- 2-Punkt 1 Bit, Aus/Ein: Die 2-Punkt-Regelung ist die einfachste Art der Regelung. Der Regler schaltet ein, wenn die Raumtemperatur unter ein gewisses Niveau (Solltemperaturwert minus Hysterese) gesunken ist, und aus, sobald ein bestimmter Wert (Solltemperaturwert plus Hysterese) überschritten wird. Die Ein- und Ausschaltbefehle werden als 1-Bit-Befehle gesendet.
- 2-Punkt 1 Byte, 0/100%: Hier handelt es sich ebenfalls um eine Zweipunktregelung wie oben. Im Unterschied dazu werden die Ein- und Ausschaltbefehle als 1-Byte-Werte (0% / 100%) gesendet.
- PI stetig, 0-100%: Der PI-Regler passt seine Ausgangsgröße zwischen 0 % und 100 % an die Differenz zwischen Ist- und Sollwert an und ermöglicht ein genaues Ausregeln der Raumtemperatur auf den Sollwert. Er gibt die Stellgröße als einen 1-Byte-Wert (0..100%) auf den Bus. Um Buslast zu reduzieren, wird die Stellgröße nur gesendet, wenn sie sich um einen vorher festgelegten Prozentsatz im Vergleich zum letzten gesendeten Wert geändert hat. Zusätzlich kann die Stellgröße zyklisch gesendet werden.
- PI PWM, Ein/Aus: Hier handelt es sich ebenfalls um einen PI-Regler. Die Ausgabe erfolgt als 1-Bit-Befehl. Dazu wird die errechnete Stellgröße in ein Puls-Pausen-Signal umgesetzt.
- Fancoil: Der Fancoilregler arbeitet wie der PI-Stetig-Regler. Zusätzlich ermöglicht er die getrennte Ansteuerung des Lüfters der Fancoileinheit (z. B. Lüfterstufen 1..3).
12.1.8 Regelung Heizen — Art der Heizung
Optionen: PI stetig, 0 – 100% und PI PWM, Ein/Aus:
Fancoil:
- Fläche (z.B. Fußbodenheizung) 4°C 200 min
■ Konvektor (z.B. Heizkörper) 1,5°C 100min
■ Freie Konfiguration
■ Fancoil 4°C 90min
■ Freie Konfiguration
Dem Anwender stehen mehrere vorparametrierte Heizungsarten (Flächen-, Konvektorheizung oder Fancoil) zur Verfügung.
- Sollte der benötigte Heizungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0 – 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.9 Regelung Heizen — P-Anteil (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 10 – 100
Der P-Anteil steht für den Proportionalbereich einer Regelung. Er schwankt um den Sollwert und dient bei einer PI-Regelung dazu, die Schnelligkeit der Regelung zu beeinflussen. Je kleiner der eingestellte Wert, desto schneller reagiert die Regelung. Der Wert sollte allerdings nicht zu klein eingestellt werden, da ansonsten die Gefahr des Überschwingens entstehen kann. Es kann ein P-Anteil von 0,1 ... 25,5 K eingestellt werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0 – 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Heizung“ auf „Freie Konfiguration“ stehen.
12.1.10 Regelung Heizen — I-Anteil (min)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Der I-Anteil steht für die Nachstellzeit einer Regelung. Der integrale Anteil bewirkt, dass die Raumtemperatur sich langsam dem Sollwert annähert und ihn letztlich auch erreicht. Je nach verwendetem Anlagentyp muss die Nachstellzeit unterschiedliche Größen annehmen. Grundsätzlich gilt, je träger das Gesamtsystem, desto größer wird die Nachstellzeit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0 – 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Heizung“ auf „Freie Konfiguration“ stehen.
12.1.11 Regelung Heizen — Erweiterte Einstellungen
Optionen: nein
ja
- Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B „Grundstufe Heizen“.
12.1.12 Grundstufe Heizen
Hinweis
Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Heizen“ auf „ja“ steht.
12.1.13 Grundstufe Heizen — Statusobjekt Heizen
Optionen: nein
ja
- Der Parameter schaltet das Kommunikationsobjekt „Status Heizen“ frei.
12.1.14 Grundstufe Heizen — Wirksinn der Stellgröße
Optionen: normal
invers
Über Wirksinn der Stellgröße wird die Stellgröße an stromlos geöffnete (normal) bzw. stromlos geschlossene (invers) Ventile angepasst.
- normal: Wert 0 bedeutet „Ventil geschlossen“
- invers: Wert 0 bedeutet „Ventil geöffnet“
12.1.15 Grundstufe Heizen — Hysterese (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 3 – 255
Die Hysterese des Zweipunktreglers gibt die Schwankungsbreite des Reglers um den Sollwert an. Der untere Schaltpunkt liegt bei „Sollwert minus Hysterese“, der obere bei „Sollwert plus Hysterese“.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“ oder „2-Punkt 1 Byte, 0/100%“ steht.
12.1.16 Grundstufe Heizen — Stellgrößendifferenz für Senden der Stellgröße Heizen
Optionen: 2 %
5%
10%
nur zyklisch senden
Die Stellgrößen des PI-Stetig-Reglers 0..100% werden nicht nach jeder Berechnung gesendet, sondern dann, wenn sich aus der Berechnung eine Wertdifferenz zum letzten gesendeten Wert ergibt, der ein Aussenden sinnvoll macht. Diese Wertdifferenz kann hier eingegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0 – 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.17 Grundstufe Heizen — Zyklisches Senden der Stellgröße (min)
Optionen: Einstellmöglichkeit zwischen 1 – 60 Minuten
Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0-100%“ oder „Fancoil“ steht.
12.1.18 Grundstufe Heizen — PWM-Zyklus Heizen (min)
Optionen: Einstellmöglichkeit zwischen 1 – 60 Minuten
Beim PI PWM, Ein/Aus werden die Stellgrößen-Prozent-Werte in ein Puls-Pausen-Signal umgesetzt. Das bedeutet, ein gewählter PWM-Zyklus wird der Stellgröße entsprechend in eine Ein- und eine Ausphase unterteilt. Somit bedeutet eine Stellgrößenausgabe von 33 % bei einem PWM-Zyklus von 15 min eine Ein-Phase von fünf Minuten und eine Aus-Phase von 10 min. Die Zeit für einen PWM-Zyklus kann hier vorgegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ auf „PI PWM, Aus/Ein“ steht.
12.1.19 Grundstufe Heizen — Max. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die maximale Stellgröße des PI-Reglers gibt den Maximalwert an, den der Regler ausgibt. Wird ein Maximalwert unter 255 gewählt, dann wird dieser Wert nicht überschritten, auch wenn der Regler eine höhere Stellgröße errechnet.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.20 Grundstufe Heizen — Grundlast min. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die minimale Stellgröße des PI-Reglers gibt den Minimalwert an, den der Regler ausgibt. Wird ein Minimalwert größer als Null gewählt, dann wird dieser Wert nicht unterschritten, auch wenn der Regler eine niedrigere Stellgröße errechnet. Mit diesem Parameter kann die Einstellung einer Grundlast z. B. für den Betrieb einer Fußbodenheizung realisiert werden. Auch wenn der Regler die Stellgröße Null errechnet, wird die Fußbodenheizung mit dem Heizmedium durchströmt, um ein Auskühlen des Bodens zu vermeiden. Unter „Einstellungen Grundlast“ kann weiter eingestellt werden, ob diese Grundlast permanent aktiv sein oder über das Objekt „Grundlast“ geschaltet werden soll.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.21 Regelung Zusatzstufe Heizen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Heizen mit Zusatzstufe“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.22 Regelung Zusatzstufe Heizen — Art der Stellgröße
Optionen: 2-Punkt 1 Bit, Aus/Ein
2-Punkt 1 Byte, 0/100%
PI stetig, 0-100%
PI PWM, Ein/Aus
Fancoil
Über den Reglertyp erfolgt die Auswahl zur Ansteuerung des Regelungsventils.
- 2-Punkt 1 Bit, Aus/Ein: Die 2-Punkt-Regelung ist die einfachste Art der Regelung. Der Regler schaltet ein, wenn die Raumtemperatur unter ein gewisses Niveau (Solltemperaturwert minus Hysterese) gesunken ist, und aus, sobald ein bestimmter Wert (Solltemperaturwert plus Hysterese) überschritten wird. Die Ein- und Ausschaltbefehle werden als 1-Bit-Befehle gesendet.
- 2-Punkt 1 Byte, 0/100%: Hier handelt es sich ebenfalls um eine Zweipunktregelung wie oben. Im Unterschied dazu werden die Ein- und Ausschaltbefehle als 1-Byte-Werte (0% / 100%) gesendet.
- PI stetig, 0-100%: Der PI-Regler passt seine Ausgangsgröße zwischen 0 % und 100 % an die Differenz zwischen Ist- und Sollwert an und ermöglicht ein genaues Ausregeln der Raumtemperatur auf den Sollwert. Er gibt die Stellgröße als einen 1-Byte-Wert (0..100%) auf den Bus. Um Buslast zu reduzieren, wird die Stellgröße nur gesendet, wenn sie sich um einen vorher festgelegten Prozentsatz im Vergleich zum letzten gesendeten Wert geändert hat. Zusätzlich kann die Stellgröße zyklisch gesendet werden.
- PI PWM, Ein/Aus: Hier handelt es sich ebenfalls um einen PI-Regler. Die Ausgabe erfolgt als 1-Bit-Befehl. Dazu wird die errechnete Stellgröße in ein Puls-Pausen-Signal umgesetzt.
- Fancoil: Der Fancoilregler arbeitet wie der PI-Stetig-Regler. Zusätzlich ermöglicht er die getrennte Ansteuerung des Lüfters der Fancoileinheit (z. B. Lüfterstufen 1..3).
12.1.23 Regelung Zusatzstufe Heizen — Art der Zusatz-Heizung
Optionen: PI stetig, 0-100% und PI PWM, Ein/Aus:
Fancoil:
- Fläche (z.B. Fußbodenheizung) 4°C 200 min
-
Konvektor (z.B. Heizkörper) 1,5°C 100min
■ Freie Konfiguration -
Fancoil 4°C 90min
■ Freie Konfiguration
Dem Anwender stehen mehrere vorparametrierte Heizungsarten (Flächen-, Konvektorheizung oder Fancoil) zur Verfügung.
- Sollte der benötigte Heizungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.24 Regelung Zusatzstufe Heizen — P-Anteil (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 10 – 100
Der P-Anteil steht für den Proportionalbereich einer Regelung. Er schwankt um den Sollwert und dient bei einer PI-Regelung dazu, die Schnelligkeit der Regelung zu beeinflussen. Je kleiner der eingestellte Wert, desto schneller reagiert die Regelung. Der Wert sollte allerdings nicht zu klein eingestellt werden, da ansonsten die Gefahr des Überschwingens entstehen kann. Es kann ein P-Anteil von 0,1 ... 25,5 K eingestellt werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Zusatz-Heizung“ auf „Freie Konfiguration“ stehen.
12.1.25 Regelung Zusatzstufe Heizen — I-Anteil (min.)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Der I-Anteil steht für die Nachstellzeit einer Regelung. Der integrale Anteil bewirkt, dass die Raumtemperatur sich langsam dem Sollwert annähert und ihn letztlich auch erreicht. Je nach verwendetem Anlagentyp muss die Nachstellzeit unterschiedliche Größen annehmen. Grundsätzlich gilt, je träger das Gesamtsystem, desto größer wird die Nachstellzeit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Zusatz-Heizung“ auf „Freie Konfiguration“ stehen.
12.1.26 Regelung Zusatzstufe Heizen — Temperaturdifferenz zur Grundstufe (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die Solltemperatur der Zusatzstufe wird in Abhängigkeit zur aktuellen Solltemperatur der Grundstufe als Differenz definiert. Der Wert beschreibt den Sollwert, ab dem die Zusatzstufe arbeitet.
12.1.27 Regelung Zusatzstufe Heizen — Erweiterte Einstellungen
Optionen: nein
ja
Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B „Zusatzstufe Heizen“.
12.1.28 Zusatzstufe Heizen
Hinweis
Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Zusatzstufe Heizen“ auf „ja“ steht.
12.1.29 Zusatzstufe Heizen — Wirksinn der Stellgröße
Optionen: normal
invers
Über Wirksinn der Stellgröße wird die Stellgröße an stromlos geöffnete (normal) bzw. stromlos geschlossene (invers) Ventile angepasst.
- normal: Wert 0 bedeutet „Ventil geschlossen“
- invers: Wert 0 bedeutet „Ventil geöffnet“
12.1.30 Zusatzstufe Heizen — Hysterese (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 3 – 255
Die Hysterese des Zweipunktreglers gibt die Schwankungsbreite des Reglers um den Sollwert an. Der untere Schaltpunkt liegt bei „Sollwert minus Hysterese“, der obere bei „Sollwert plus Hysterese“.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“ oder „2-Punkt 1 Byte, 0/100%“ steht.
12.1.31 Zusatzstufe Heizen — Stellgrößendifferenz für Senden der Stellgröße Heizen
Optionen: 2 %
5%
10%
nur zyklisch senden
Die Stellgrößen des PI-Stetig-Reglers 0..100% werden nicht nach jeder Berechnung gesendet, sondern dann, wenn sich aus der Berechnung eine Wertdifferenz zum letzten gesendeten Wert ergibt, der ein Aussenden sinnvoll macht. Diese Wertdifferenz kann hier eingegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.32 Zusatzstufe Heizen — Zyklisches Senden der Stellgröße (min)
Optionen: Einstellmöglichkeit zwischen 1 – 60 Minuten
Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0-100%“ oder „Fancoil“ steht.
Zusatzstufe Heizen — Max. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die maximale Stellgröße des PI-Reglers gibt den Maximalwert an, den der Regler ausgibt. Wird ein Maximalwert unter 255 gewählt, dann wird dieser Wert nicht überschritten, auch wenn der Regler eine höhere Stellgröße errechnet.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.33 Zusatzstufe Heizen — Grundlast min. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die minimale Stellgröße des PI-Reglers gibt den Minimalwert an, den der Regler ausgibt. Wird ein Minimalwert größer als Null gewählt, dann wird dieser Wert nicht unterschritten, auch wenn der Regler eine niedrigere Stellgröße errechnet. Mit diesem Parameter kann die Einstellung einer Grundlast z. B. für den Betrieb einer Fußbodenheizung realisiert werden. Auch wenn der Regler die Stellgröße Null errechnet, wird die Fußbodenheizung mit dem Heizmedium durchströmt, um ein Auskühlen des Bodens zu vermeiden. Unter „Einstellungen Grundlast“ kann weiter eingestellt werden, ob diese Grundlast permanent aktiv sein oder über das Objekt „Grundlast“ geschaltet werden soll.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.34 Regelung Kühlen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Kühlen“, Kühlen mit Zusatzstufe“, Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.35 Regelung Kühlen — Art der Stellgröße
Optionen: 2-Punkt 1 Bit, Aus/Ein
2-Punkt 1 Byte, 0/100%
PI stetig, 0-100%
PI PWM, Ein/Aus
Fancoil
Über den Reglertyp erfolgt die Auswahl zur Ansteuerung des Regelungsventils.
- 2-Punkt 1 Bit, Aus/Ein: Die 2-Punkt-Regelung ist die einfachste Art der Regelung. Der Regler schaltet ein, wenn die Raumtemperatur unter ein gewisses Niveau (Solltemperaturwert minus Hysterese) gesunken ist, und aus, sobald ein bestimmter Wert (Solltemperaturwert plus Hysterese) überschritten wird. Die Ein- und Ausschaltbefehle werden als 1-Bit-Befehle gesendet.
- 2-Punkt 1 Byte, 0/100%: Hier handelt es sich ebenfalls um eine Zweipunktregelung wie oben. Im Unterschied dazu werden die Ein- und Ausschaltbefehle als 1-Byte-Werte (0% / 100%) gesendet.
- PI stetig, 0-100%: Der PI-Regler passt seine Ausgangsgröße zwischen 0 % und 100 % an die Differenz zwischen Ist- und Sollwert an und ermöglicht ein genaues Ausregeln der Raumtemperatur auf den Sollwert. Er gibt die Stellgröße als einen 1-Byte-Wert (0..100%) auf den Bus. Um Buslast zu reduzieren, wird die Stellgröße nur gesendet, wenn sie sich um einen vorher festgelegten Prozentsatz im Vergleich zum letzten gesendeten Wert geändert hat. Zusätzlich kann die Stellgröße zyklisch gesendet werden.
- PI PWM, Ein/Aus: Hier handelt es sich ebenfalls um einen PI-Regler. Die Ausgabe erfolgt als 1-Bit-Befehl. Dazu wird die errechnete Stellgröße in ein Puls-Pausen-Signal umgesetzt.
- Fancoil: Der Fancoilregler arbeitet wie der PI-Stetig-Regler. Zusätzlich ermöglicht er die getrennte Ansteuerung des Lüfters der Fancoileinheit (z. B. Lüfterstufen 1..3).
12.1.36 Regelung Kühlen — Art der Kühlung
Optionen: PI stetig, 0-100% und PI PWM, Ein/Aus:
■ Fläche (z.B. Kühldecke) 5°C 240 min
■ Freie Konfiguration
Fancoil:
- Fancoil 4°C 90min
■ Freie Konfiguration
Dem Anwender stehen zwei vorparametrierte Kühlungsarten (Fläche oder Fancoil) zur Verfügung.
Sollte der benötigte Kühlungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.37 Regelung Kühlen — P-Anteil (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 10 – 100
Der P-Anteil steht für den Proportionalbereich einer Regelung. Er schwankt um den Sollwert und dient bei einer PI-Regelung dazu, die Schnelligkeit der Regelung zu beeinflussen. Je kleiner der eingestellte Wert, desto schneller reagiert die Regelung. Der Wert sollte allerdings nicht zu klein eingestellt werden, da ansonsten die Gefahr des Überschwingens entstehen kann. Es kann ein P-Anteil von 0,1 ... 25,5 K eingestellt werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Kühlung“ auf „Freie Konfiguration“ stehen.
12.1.38 Regelung Kühlen — I-Anteil (min.)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Der I-Anteil steht für die Nachstellzeit einer Regelung. Der integrale Anteil bewirkt, dass die Raumtemperatur sich langsam dem Sollwert annähert und ihn letztlich auch erreicht. Je nach verwendetem Anlagentyp muss die Nachstellzeit unterschiedliche Größen annehmen. Grundsätzlich gilt, je träger das Gesamtsystem, desto größer wird die Nachstellzeit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Kühlung“ auf „Freie Konfiguration“ stehen.
12.1.39 Regelung Kühlen — Erweiterte Einstellungen
Optionen: nein
ja
Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B „Grundstufe Kühlen“.
12.1.40 Grundstufe Kühlen
Hinweis
Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Kühlen“ auf „ja“ steht.
12.1.41 Grundstufe Kühlen — Statusobjekt Kühlen
Optionen: nein
ja
Der Parameter schaltet das Kommunikationsobjekt „Status Kühlen“ frei.
12.1.42 Grundstufe Kühlen — Wirksinn der Stellgröße
Optionen: normal
invers
Über Wirksinn der Stellgröße wird die Stellgröße an stromlos geöffnete (normal) bzw. stromlos geschlossene (invers) Ventile angepasst.
- normal: Wert 0 bedeutet „Ventil geschlossen“
- invers: Wert 0 bedeutet „Ventil geöffnet“
12.1.43 Grundstufe Kühlen — Hysterese (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 3 – 255
Die Hysterese des Zweipunktreglers gibt die Schwankungsbreite des Reglers um den Sollwert an. Der untere Schaltpunkt liegt bei „Sollwert minus Hysterese“, der obere bei „Sollwert plus Hysterese“.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“ oder „2-Punkt 1 Byte, 0/100%“ steht.
Grundstufe Kühlen — Stellgrößendifferenz für Senden der Stellgröße Kühlen
Optionen: 2 %
5%
10%
nur zyklisch senden
Die Stellgrößen des PI-Stetig-Reglers 0..100% werden nicht nach jeder Berechnung gesendet, sondern dann, wenn sich aus der Berechnung eine Wertdifferenz zum letzten gesendeten Wert ergibt, der ein Aussenden sinnvoll macht. Diese Wertdifferenz kann hier eingegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.44 Grundstufe Kühlen — Zyklisches Senden der Stellgröße (min)
Optionen: Einstellmöglichkeit zwischen 1 – 60 Minuten
Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0-100%“ oder „Fancoil“ steht.
12.1.45 Grundstufe Kühlen — PWM-Zyklus Kühlen (min)
Optionen: Einstellmöglichkeit zwischen 1 – 60 Minuten
Beim PI PWM, Ein/Aus werden die Stellgrößen-Prozent-Werte in ein Puls-Pausen-Signal umgesetzt. Das bedeutet, ein gewählter PWM-Zyklus wird der Stellgröße entsprechend in eine Ein- und eine Ausphase unterteilt. Somit bedeutet eine Stellgrößenausgabe von 33 % bei einem PWM-Zyklus von 15 min eine Ein-Phase von fünf Minuten und eine Aus-Phase von 10 min. Die Zeit für einen PWM-Zyklus kann hier vorgegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ auf „PI PWM, Aus/Ein“ steht.
12.1.46 Grundstufe Kühlen — Max. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die maximale Stellgröße des PI-Reglers gibt den Maximalwert an, den der Regler ausgibt. Wird ein Maximalwert unter 255 gewählt, dann wird dieser Wert nicht überschritten, auch wenn der Regler eine höhere Stellgröße errechnet.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.47 Grundstufe Kühlen — Grundlast min. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die minimale Stellgröße des PI-Reglers gibt den Minimalwert an, den der Regler ausgibt. Wird ein Minimalwert größer als Null gewählt, dann wird dieser Wert nicht unterschritten, auch wenn der Regler eine niedrigere Stellgröße errechnet. Mit diesem Parameter kann die Einstellung einer Grundlast z. B. für den Betrieb einer Flächenkühlung realisiert werden. Auch wenn der Regler die Stellgröße Null errechnet, wird die Kühlfläche mit dem Kühlmedium durchströmt, um ein Aufheizen des Raumes zu vermeiden. Unter „Einstellungen Grundlast“ kann weiter eingestellt werden, ob diese Grundlast permanent aktiv sein oder über das Objekt „Grundlast“ geschaltet werden soll.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.48 Regelung Zusatzstufe Kühlen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Kühlen mit Zusatzstufe“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
Optionen: 2-Punkt 1 Bit, Aus/Ein
2-Punkt 1 Byte, 0/100%
PI stetig, 0-100%
PI PWM, Ein/Aus
Fancoil
Über den Reglertyp erfolgt die Auswahl zur Ansteuerung des Regelungsventils.
- 2-Punkt 1 Bit, Aus/Ein: Die 2-Punkt-Regelung ist die einfachste Art der Regelung. Der Regler schaltet ein, wenn die Raumtemperatur unter ein gewisses Niveau (Solltemperaturwert minus Hysterese) gesunken ist, und aus, sobald ein bestimmter Wert (Solltemperaturwert plus Hysterese) überschritten wird. Die Ein- und Ausschaltbefehle werden als 1-Bit-Befehle gesendet.
- 2-Punkt 1 Byte, 0/100%: Hier handelt es sich ebenfalls um eine Zweipunktregelung wie oben. Im Unterschied dazu werden die Ein- und Ausschaltbefehle als 1-Byte-Werte (0% / 100%) gesendet.
- PI stetig, 0-100%: Der PI-Regler passt seine Ausgangsgröße zwischen 0 % und 100 % an die Differenz zwischen Ist- und Sollwert an und ermöglicht ein genaues Ausregeln der Raumtemperatur auf den Sollwert. Er gibt die Stellgröße als einen 1-Byte-Wert (0..100%) auf den Bus. Um Buslast zu reduzieren, wird die Stellgröße nur gesendet, wenn sie sich um einen vorher festgelegten Prozentsatz im Vergleich zum letzten gesendeten Wert geändert hat. Zusätzlich kann die Stellgröße zyklisch gesendet werden.
- PI PWM, Ein/Aus: Hier handelt es sich ebenfalls um einen PI-Regler. Die Ausgabe erfolgt als 1-Bit-Befehl. Dazu wird die errechnete Stellgröße in ein Puls-Pausen-Signal umgesetzt.
- Fancoil: Der Fancoilregler arbeitet wie der PI-Stetig-Regler. Zusätzlich ermöglicht er die getrennte Ansteuerung des Lüfters der Fancoileinheit (z. B. Lüfterstufen 1..3).
12.1.49 Regelung Zusatzstufe Kühlen — Art der Kühlung
Optionen: PI stetig, 0-100% und PI PWM, Ein/Aus:
Fancoil:
■ Fläche (z.B. Kühldecke) 5°C 240 min
■ Freie Konfiguration
- Fancoil 4°C 90min
■ Freie Konfiguration
Dem Anwender stehen zwei vorparametrierte Kühlungsarten (Fläche oder Fancoil) zur Verfügung.
Sollte der benötigte Kühlungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.50 Regelung Zusatzstufe Kühlen — P-Anteil (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 10 – 100
Der P-Anteil steht für den Proportionalbereich einer Regelung. Er schwankt um den Sollwert und dient bei einer PI-Regelung dazu, die Schnelligkeit der Regelung zu beeinflussen. Je kleiner der eingestellte Wert, desto schneller reagiert die Regelung. Der Wert sollte allerdings nicht zu klein eingestellt werden, da ansonsten die Gefahr des Überschwingens entstehen kann. Es kann ein P-Anteil von 0,1 ... 25,5 K eingestellt werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Kühlung“ auf „Freie Konfiguration“ stehen.
12.1.51 Regelung Zusatzstufe Kühlen — I-Anteil (min.)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Der I-Anteil steht für die Nachstellzeit einer Regelung. Der integrale Anteil bewirkt, dass die Raumtemperatur sich langsam dem Sollwert annähert und ihn letztlich auch erreicht. Je nach verwendetem Anlagentyp muss die Nachstellzeit unterschiedliche Größen annehmen. Grundsätzlich gilt, je träger das Gesamtsystem, desto größer wird die Nachstellzeit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Kühlung“ auf „Freie Konfiguration“ stehen.
12.1.52 Regelung Zusatzstufe Kühlen — Erweiterte Einstellungen
Optionen: nein
ja
Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B „Zusatzstufe Kühlen“.
12.1.53 Zusatzstufe Kühlen
Hinweis
Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Zusatzstufe Kühlen“ auf „ja“ steht.
12.1.54 Zusatzstufe Kühlen — Wirksinn der Stellgröße
Optionen: normal
invers
Über Wirksinn der Stellgröße wird die Stellgröße an stromlos geöffnete (normal) bzw. stromlos geschlossene (invers) Ventile angepasst.
- normal: Wert 0 bedeutet „Ventil geschlossen“
- invers: Wert 0 bedeutet „Ventil geöffnet“
12.1.55 Zusatzstufe Kühlen — Hysterese (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 3 – 255
Die Hysterese des Zweipunktreglers gibt die Schwankungsbreite des Reglers um den Sollwert an. Der untere Schaltpunkt liegt bei „Sollwert minus Hysterese“, der obere bei „Sollwert plus Hysterese“.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“ oder „2-Punkt 1 Byte, 0/100%“ steht.
12.1.56 Zusatzstufe Kühlen — Stellgrößendifferenz für Senden der Stellgröße Kühlen
Optionen: 2 %
5%
10%
Die Stellgrößen des PI-Stetig-Reglers 0..100% werden nicht nach jeder Berechnung gesendet, sondern dann, wenn sich aus der Berechnung eine Wertdifferenz zum letzten gesendeten Wert ergibt, der ein Aussenden sinnvoll macht. Diese Wertdifferenz kann hier eingegeben werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.57 Zusatzstufe Kühlen — Zyklisches Senden der Stellgröße (min)
Optionen: Einstellmöglichkeit zwischen 1 – 60 Minuten
Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0-100%“ oder „Fancoil“ steht.
12.1.58 Zusatzstufe Kühlen — Max. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die maximale Stellgröße des PI-Reglers gibt den Maximalwert an, den der Regler ausgibt. Wird ein Maximalwert unter 255 gewählt, dann wird dieser Wert nicht überschritten, auch wenn der Regler eine höhere Stellgröße errechnet.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.59 Zusatzstufe Kühlen — Grundlast min. Stellgröße (0..255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Die minimale Stellgröße des PI-Reglers gibt den Minimalwert an, den der Regler ausgibt. Wird ein Minimalwert größer als Null gewählt, dann wird dieser Wert nicht unterschritten, auch wenn der Regler eine niedrigere Stellgröße errechnet. Mit diesem Parameter kann die Einstellung einer Grundlast z. B. für den Betrieb einer Flächenkühlung realisiert werden. Auch wenn der Regler die Stellgröße Null errechnet, wird die Kühfläche mit dem Kühlmedium durchströmt, um ein Aufheizen des Raumes zu vermeiden. Unter „Einstellungen Grundlast“ kann weiter eingestellt werden, ob diese Grundlast permanent aktiv sein oder über das Objekt „Grundlast“ geschaltet werden soll.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht.
12.1.60 Einstellungen Grundlast
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Heizen mit Zusatzstufe“, „Kühlen mit Zusatzstufe“, Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.61 Einstellungen Grundlast — Grundlast min. Stellgröße > 0
Optionen: immer aktiv
aktivieren über Objekt
Anwendung findet die Funktion, wenn im gewünschten Bereich, z. B. bei einer Fußbodenheizung, der Boden über eine Grundwärme verfügen soll. Die Höhe der minimalen Stellgröße gibt an, wie viel Heizmedium durch den geregelten Bereich strömt, auch wenn die Stellgrößenberechnung des Reglers einen geringeren Wert ausgeben würde.
- immer aktiv: Hierüber kann eingestellt werden, ob die Grundlast permanent aktiv sein oder über das Objekt „Grundlast“ geschaltet werden soll.
- aktivieren über Objekt: Bei Anwahl dieses Parameters kann über das Objekt „Grundlast“ die Funktion Grundlast, also die minimale Stellgröße mit einem Wert größer Null, aktiviert (1) oder deaktiviert (0) werden. Ist sie aktiviert, dann wird immer mindestens mit der minimalen Stellgröße das Heizmedium durch die Anlage geleitet. Ist sie deaktiviert, dann kann durch den Regler die Stellgröße bis auf Null abgesenkt werden.
12.1.62 Kombinierter Heiz- und Kühlbetrieb
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.63 Kombinierter Heiz- und Kühlbetrieb — Umschaltung Heizen/Kühlen
Optionen: automatisch
nur über Objekt
lokal/über Nebenstelle und über Objekt
Die Funktion ermöglicht das Umschalten zwischen dem Heiz- und Kühlbetrieb des Gerätes.
– automatisch: Z. B. für Vier-Leiter-Systeme, die das Umschalten zwischen Heizen und Kühlen jederzeit erlauben. Das Gerät wechselt selbsttätig zwischen Heizen und Kühlen und zu dem dazu gehörenden Sollwert. Das Objekt „Umschaltung Heizen/Kühlen“ ist sendend.
- nur über Objekt. Z. B. für Zwei-Leiter-Systeme, die im Winter im Heizbetrieb und im Sommer im Kühlbetrieb gefahren werden. Die Umschaltung zwischen Heizen und Kühlen und zu dem dazu gehörenden Sollwert erfolgt über das entsprechende Kommunikationsobjekt. Die Funktion wird verwendet, wenn eine zentrale Umschaltung der Einzelraumregler notwendig ist. Das Objekt „Umschaltung Heizen/Kühlen“ ist empfangend.
- lokal/ über Nebenstelle und über Objekt: Z. B. für Vier-Leiter-Systeme, die das Umschalten zwischen Heizen und Kühlen jederzeit erlauben. Die Umstellung zwischen Heizen und Kühlen und zu dem dazu gehörenden Sollwert erfolgt durch die Wahl des Raumnutzers manuell am Gerät oder über das Objekt „Umschaltung Heizen/Kühlen“ über den Bus. Das Objekt „Umschaltung Heizen/Kühlen“ ist sendend und empfangend.
12.1.64 Kombinierter Heiz- und Kühlbetrieb — Betriebsart nach Reset
Optionen: Kühlen
Heizen
Nach einem Busspannungsausfall, einem Reset der Anlage oder einem Aufstecken des Gerätes auf den Busankoppler startet das Gerät in der parametrierten „Betriebsart nach Reset“. Durch die unter „Umschaltung Heizen/Kühlen“ eingestellten Möglichkeiten kann die Betriebsart im laufenden Betrieb verändert werden.
12.1.65 Kombinierter Heiz- und Kühlbetrieb — Ausgabe Stellgröße Heizen und Kühlen
Optionen: über 1 Objekt
über 2 Objekte
Über diesen Parameter wird eingestellt, ob die Stellgröße über ein oder über zwei Objekte an den Klimaaktor gesendet wird. Verfügt der Klimaaktor über separate Stellgrößeneingänge für Heizen und Kühlen oder werden getrennte Aktoren verwendet, dann ist die Option „über 2 Objekte“ zu wählen. Verfügt der einzelne Aktor nur über ein Objekt, das sowohl die Heizen- als auch die Kühlen-Stellgröße empfängt, dann ist die Option „über 1 Objekt“ zu wählen.
12.1.66 Kombinierter Heiz- und Kühlbetrieb — Ausgabe Stellgröße Zusatzstufe Heizen und Kühlen
Optionen: über 1 Objekt
über 2 Objekte
Über diesen Parameter wird eingestellt, ob die Stellgröße über ein oder über zwei Objekte an den Klimaaktor gesendet wird. Verfügt der Klimaaktor über separate Stellgrößeneingänge für Heizen und Kühlen oder werden getrennte Aktoren verwendet, dann ist die Option „über 2 Objekte“ zu wählen. Verfügt der einzelne Aktor nur über ein Objekt, das sowohl die Heizen- als auch die Kühlen-Stellgröße empfängt, dann ist die Option „über 1 Objekt“ zu wählen.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.67 Sollwerteinstellungen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ steht.
12.1.68 Sollwerteinstellungen — Sollwert Heizen Komfort = Sollwert Kühlen Komfort
Optionen: nein
ja
Über diesen Parameter wird die Funktionsweise der Sollwertverstellung parametriert.
- ja: Das Gerät besitzt ein und denselben Sollwert für Heizen und Kühlen im Komfort-Modus. Die Umschaltung ins Heizen erfolgt beim Unterschreiten von Sollwert minus Hysterese. Die Umschaltung ins Kühlen erfolgt beim Überschreiten von Sollwert plus Hysterese. Die Hysterese ist parametrierbar.
- nein: Die Funktion besitzt zwei getrennte Sollwerte für Heizen und Kühlen im Komfort-Modus. Das Gerät zeigt den jeweils aktiven Sollwert an. Die Umschaltung zwischen Heizen und Kühlen erfolgt über die Parametereinstellung „Umschalten Heizen/Kühlen“.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.69 Sollwerteinstellungen — Hysterese für Umschaltung Heizen/Kühlen (x 0,1°C
Optionen: Einstellmöglichkeit zwischen 5 – 100
Der Parameter legt die einseitige Hysterese für die Umschaltung zwischen Heizen und Kühlen fest, wenn „Sollwert Heizen Komfort = Sollwert Kühlen Komfort“ aktiv ist. Überschreitet die Raumtemperatur den Solltemperaturwert plus Hysterese, dann erfolgt die Umschaltung ins Kühlen. Unterschreitet die Raumtemperatur den Solltemperaturwert minus Hysterese, dann erfolgt die Umschaltung ins Heizen.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Sollwert Heizen Komfort = Sollwert Kühlen Komfort“ auf „ja“ steht.
12.1.70 Sollwerteinstellungen — Solltemperatur Komfort Heizen und Kühlen (°C)
Optionen: Einstellmöglichkeit zwischen 10 – 40
Festlegung der Wohlfühltemperatur für Heizen und Kühlen bei Anwesenheit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.71 Sollwerteinstellungen — Solltemperatur Komfort Heizen (°C)
Optionen: Einstellmöglichkeit zwischen 10 – 40
Festlegung der Wohlfühltemperatur für Heizen bei Anwesenheit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“ oder „Heizen mit Zusatzstufe“ steht.
12.1.72 Sollwerteinstellungen — Absenkung Standby Heizen (°C)
Optionen: Einstellmöglichkeit zwischen 10 – 40
Festlegung der Temperatur bei Abwesenheit im Heizbetrieb. Bei Geräten mit Display wird dieser Modus durch das Standby-Icon dargestellt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“ „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.73 Sollwerteinstellungen — Absenkung Eco Heizen (°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Festlegung der Temperatur bei Abwesenheit im Heizbetrieb. Bei Geräten mit Display wird dieser Modus durch das Eco-Icon dargestellt.
12.1.74 Sollwerteinstellungen — Solltemperatur Frostschutz (°C)
Optionen: Einstellmöglichkeit zwischen 5 – 15
Gebäudeschutzfunktion gegen Kälte. Bei Geräten mit Display wird dieser Modus durch das Frostschutz-Icon dargestellt. Die manuelle Bedienung ist gesperrt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“ „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.75 Sollwerteinstellungen — Solltemperatur Komfort Kühlen (°C)
Optionen: Einstellmöglichkeit zwischen 10 – 40
Festlegung der Wohlfühltemperatur für Kühlen bei Anwesenheit.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“ oder „Kühlen mit Zusatzstufe“ steht.
12.1.76 Sollwerteinstellungen — Anhebung Standby Kühlen (°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Festlegung der Temperatur bei Abwesenheit im Kühlbetrieb. Bei Geräten mit Display wird dieser Modus durch das Standby-Icon dargestellt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“ „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.77 Sollwerteinstellungen — Anhebung Eco Kühlen (°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Festlegung der Temperatur bei Abwesenheit im Kühlbetrieb. Bei Geräten mit Display wird dieser Modus durch das Eco-Icon dargestellt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“ „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.78 Sollwerteinstellungen — Solltemperatur Hitzeschutz (°C)
Optionen: Einstellmöglichkeit zwischen 27 – 45
Gebäudeschutzfunktion gegen Hitze. Bei Geräten mit Display wird dieser Modus durch das Hitzeschutz-Icon dargestellt. Die manuelle Bedienung ist gesperrt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“ „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.79 Sollwerteinstellungen — Displayanzeige zeigt
Optionen: aktuellen Sollwert
relativen Sollwert
Das Display zeigt wahlweise den absoluten oder relativen Sollwert an.
- aktueller Sollwert: Der Sollwert wird bei Geräten mit Display als absolute Temperatur, z. B. 21,0 °C, dargestellt.
- relativer Sollwert: Der Sollwert wird bei Geräten mit Display als relativer Wert, z. B. - 5 °C .. + 5 °C, dargestellt.
12.1.80 Sollwerteinstellungen — Displayanzeige zeigt
Optionen: aktuellen Sollwert
relativen Sollwert
Das Display zeigt wahlweise den absoluten oder relativen Sollwert an.
- aktueller Sollwert: Der Sollwert wird bei Geräten mit Display als absolute Temperatur, z. B. 21,0 °C, dargestellt.
- relativer Sollwert: Der Sollwert wird bei Geräten mit Display als relativer Wert, z. B. - 5 °C .. + 5 °C, dargestellt.
12.1.81 Sollwerteinstellungen — aktuellen Sollwert senden
Optionen: zyklisch und bei Änderung
nur bei Änderung
Der aktuelle Sollwert kann zyklisch und bei Änderung oder nur bei Änderung auf den Bus gesendet werden.
12.1.82 Sollwerteinstellungen — zyklisches Senden der aktuellen Solltemperatur (min)
Optionen: Einstellmöglichkeit zwischen 5 – 240
Hierüber wird die Zeit festgelegt, nach der der aktuelle Sollwert automatisch ausgesendet wird.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „aktuellen Sollwert senden“ auf „nur bei Änderung“ steht.
12.1.83 Sollwertverstellung
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ steht.
12.1.84 Sollwertverstellung — max. manuelle Anhebung beim Heizbetrieb (0 - 15°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Durch die Vorgabe kann eine Eingrenzung der manuellen Anhebung im Heizbetrieb vorgenommen werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“, „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.85 Sollwertverstellung — max. manuelle Absenkung beim Heizbetrieb (0 - 15°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Durch die Vorgabe kann eine Eingrenzung der manuellen Absenkung im Heizbetrieb vorgenommen werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“, „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.86 Sollwertverstellung — max. manuelle Anhebung beim Kühlbetrieb (0 - 15°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Durch die Vorgabe kann eine Eingrenzung der manuellen Anhebung im Kühlbetrieb vorgenommen werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“, „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.87 Sollwertverstellung — max. manuelle Absenkung beim Kühlbetrieb (0 - 15°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Durch die Vorgabe kann eine Eingrenzung der manuellen Absenkung im Kühlbetrieb vorgenommen werden.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“, „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.88 Sollwertverstellung — Zurücksetzen der manuellen Verstellung bei Empfang eines Basissollwertes
Optionen: nein
ja
Wird über das Objekt „Basissollwert“ ein neuer Wert empfangen, wird durch Aktivieren des Parameters die manuelle Verstellung gelöscht und der neue Sollwert zur Verfügung gestellt.
Ist der Parameter deaktiviert, wird zu dem neuen Basissollwert die manuelle Verstellung hinzugerechnet. Beispiel: alter Basissollwert 21°C + manuelle Verstellung 1,5°C = 22,5°C. Objekt empfängt einen neuen Basissollwert von 18°C zzgl. alter manueller Verstellung 1,5°C = 19,5°C.
12.1.89 Sollwertverstellung — Zurücksetzen der manuellen Verstellung bei Wechsel des Betriebsmodus
Optionen: nein
ja
Wechselt das Gerät in einen neuen Betriebsmodus, wird bei aktiviertem Parameter die manuelle Verstellung gelöscht und die parametrierte Solltemperatur des Betriebsmodus plus eine eventuelle Verschiebung über das Basis-Sollwert-Objekt übernommen. Beispiel: Komforttemperatur 21°C zzgl. manueller Verstellung 1,5°C=22.5°C. Wechsel in Eco mit parametrierter Temperatur 17°C. Das Gerät regelt auf 17°C, da die manuelle Verstellung gelöscht wird.
Bei deaktiviertem Parameter wird die manuelle Sollwertverstellung auf den neuen Betriebsmodus mit angerechnet. Beispiel: Komforttemperatur 21°C zzgl. manueller Verstellung 1,5°C=22.5°C. Wechsel in Eco mit parametrierter Temperatur 17°C. regelt das Gerät auf 18,5°C, da die manuelle Verstellung mit hinzugerechnet wird.
12.1.90 Sollwertverstellung — Zurücksetzen der manuellen Verstellung über Objekt
Optionen: nein
ja
Bei Aktivierung kann über ein separates Objekt die manuelle Verstellung jederzeit gelöscht werden. Anwendungsbeispiel: Zurücksetzen der manuellen Verstellung aller in einem Bürogebäude befindlichen Geräte durch eine Uhr im System.
12.1.91 Sollwertverstellung — Vorortbedienung dauerhaft speichern
Optionen: nein
ja
Bei Aktivierung werden die manuellen Einstellungen von Sollwert und ggf. Lüfterstufe, sowie der Wert des Objektes „Grundlast“ im Gerät gespeichert und nach Reset wieder aktiviert. Wird das Gerät neu programmiert, werden auch die gespeicherten Sollwerte gelöscht.
12.1.92 Temperaturerfassung — Eingänge der Temperaturerfassung
Optionen: interne Messung
externe Messung
gewichtete Messung
Die Raumtemperatur kann am Gerät gemessen oder über ein Kommunikationsobjekt über den Bus zugeführt werden. Daneben gibt es die gewichtete Messung, bei der bis zu drei Temperaturwerte (1x intern, 2 x extern) gewichtet als Mittelwert als Eingangsgröße für die Regelung dienen.
12.1.93 Temperaturerfassung — Eingänge der gewichteten Temperaturerfassung
Optionen: interne und externe Messung
2x externe Messung
Interne und 2x externe Messung
Festlegung der Eingänge für die Temperaturerfassung der gewichteten Messung, die gewichtet als Mittelwert als Eingangsgröße für die Regelung dienen.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der Temperaturerfassung“ auf „gewichtete Messung“ steht.
12.1.94 Temperaturerfassung — Gewichtung der internen Messung (0..100%)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Festlegung der Gewichtung der internen Messung von 0-100%.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der gewichteten Temperaturerfassung“ auf „interne und externe Messung“ oder „interne und 2x externe Messung“ steht.
12.1.95 Temperaturerfassung — Gewichtung der externen Messung (0..100%)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Festlegung der Gewichtung der externen Messung von 0-100%.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der gewichteten Temperaturerfassung“ auf „interne und externe Messung“, „2x externe Messung“ oder „interne und 2x externe Messung“ steht.
12.1.96 Temperaturerfassung — Gewichtung der externen Messung 2 (0..100%)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Festlegung der Gewichtung der externen Messung 2 von 0-100%. Muss zusammen mit Gewichtung der externen Messung (0..100%) 100 % ergeben.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der gewichteten Temperaturerfassung“ auf „2x externe Messung“ oder „interne und 2x externe Messung“ steht.
12.1.97 Temperaturerfassung — zyklisches Senden der aktuellen Ist-Temperatur (min)
Optionen: Einstellmöglichkeit zwischen 5 – 240
Die vom Gerät genutzte aktuelle Ist-Temperatur kann zyklisch auf den Bus gesendet werden.
12.1.98 Temperaturerfassung — Wertdifferenz für das Senden der Ist-Temperatur (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 1 – 100
Wenn die Temperaturänderung die parametrierte Differenz zwischen gemessener und letzter gesendeter Ist-Temperatur überschreitet, wird der geänderte Wert gesendet.
12.1.99 Temperaturerfassung — Abgleichwert für interne Temperaturmessung (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen 1 – 100
Jeder Einbauort weist andere physikalische Bedingungen auf (Innen- oder Außenwand, Leichtbau- oder Massivwand usw.). Um die an dem Einbauort befindliche Ist-Temperatur als Messwert des Gerätes zu verwenden, ist am Einbauort durch ein externes abgeglichenes und/oder geeichtes Thermometer eine Temperaturmessung durchzuführen. Die Differenz zwischen der am Gerät angezeigten Ist-Temperatur und der durch das externe Messgerät ermittelten Ist-Temperatur ist als „Abgleichwert“ im Parameterfeld einzutragen.
Hinweis
- Die Abgleichsmessung sollten nicht direkt nach dem Einbau des Gerätes erfolgen. Das Geräte sollte sich erst der Umgebungstemperatur anpassen, bevor ein Abgleich erfolgt. Die Abgleichsmessung sollte kurz vor oder nach Bezug des Raumes wiederholt werden.
- Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der Temperaturerfassung“ auf „interne Messung“ oder „gewichtete Messung“ steht.
12.1.100 Temperaturerfassung — Überwachungszeit Temperaturerfassung (0 = keine Überwachung) (min)
Optionen: Einstellmöglichkeit zwischen 0 – 120
Sollte innerhalb der parametrierten Zeit keine Temperatur erfasst werden, geht das Gerät in den Störungsbetrieb. Es sendet ein Telegramm über das Objekt „Störung Ist-Temperatur“ auf den Bus und stellt Betriebsart und Stellgröße bei Störung ein.
12.1.101 Temperaturerfassung — Betriebsart bei Störung
Optionen: Kühlen
Heizen
Bei Ausfall der Ist-Temperaturmessung kann das Gerät die Betriebsart Heizen/Kühlen nicht mehr selbst bestimmen. Daher wird hier die Betriebsart gewählt, die für den Schutz des Gebäudes am besten passt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.102 Temperaturerfassung — Stellgröße bei Störung (0 - 255)
Optionen: Einstellmöglichkeit zwischen 0 – 255
Bei Ausfall der Ist-Temperaturmessung kann das Gerät die Stellgröße nicht mehr selbst bestimmen. Daher wird eine Stellgröße gewählt, die für den Schutz des Gebäudes ausreicht.
12.1.103 Alarmfunktionen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ steht.
12.1.104 Alarmfunktionen — Kondenswasseralarm
Optionen: nein
ja
Bei Verwendung eines FanCoil-Gerätes kann es während des Betriebes zu Kondenswasser aufgrund zu starker Abkühlung und/oder zu hoher Luftfeuchtigkeit kommen. Das damit verbundene Kondensat wird meistens in einem Behälter aufgefangen. Um den Behälter vor dem Überlaufen zu schützen und damit eventuelle Geräte- und/oder Gebäudeschäden zu vermeiden, meldet dieser die Überschreitung des maximalen Füllstandes an das Objekt „Kondenswasseralarm“ (nur empfangend). Dadurch geht der Regler in eine Schutzfunktion. Dieses wird bei Displaygeräten über das entsprechende Icon angezeigt. Die Vor-Ort-Bedienung ist gesperrt. Eine Bedienung ist erst wieder nach Deaktivieren des Alarms gegeben.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Kühlen“, „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.105 Alarmfunktionen — Taupunktalarm
Optionen: nein
ja
Bei Verwendung von Kühlmaschinen kann es während des Betriebes zu Tauwasserbildung an den Kühlmittelzuleitungen aufgrund zu starker Abkühlung und/oder zu hoher Luftfeuchtigkeit kommen. Der Taumelder meldet das Auftreten von Taubildung über das Objekt „Taupunktalarm“ (nur empfangend). Dadurch geht der Regler in eine Schutzfunktion. Diese wird bei Geräten mit Display durch das entsprechende Icon angezeigt. Die Vor-Ort-Bedienung ist gesperrt. Eine Bedienung ist erst wieder nach Deaktivieren des Alarms gegeben.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Kühlen“, „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht.
12.1.106 Alarmfunktionen — Temperatur Frostalarm HVAC- u. RHCC-Status (°C)
Optionen: Einstellmöglichkeit zwischen 0 – 15
Die Objekte RHCC-Status und HVAC-Status verfügen über ein Frostalarm-Bit. Unterschreitet die Eingangstemperatur des Reglers die hier parametrierte Temperatur, dann wird das Frostalarm-Bit in den Status-Objekten gesetzt. Wird die Temperatur überschritten, dann wird es wieder zurückgesetzt.
12.1.107 Alarmfunktionen — Temperatur Hitzealarm RHCC-Status (°C)
Optionen: Einstellmöglichkeit zwischen 25 – 70
Das Objekt RHCC-Status verfügt über ein Hitzealarm-Bit. Überschreitet die Eingangstemperatur des Reglers die hier parametrierte Temperatur, dann wird das Hitzealarm-Bit im Status-Objekt gesetzt. Wird die Temperatur unterschritten, dann wird es wieder zurückgesetzt.
12.1.108 Fancoil Einstellungen - Lüfterstufen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Art der Stellgröße“ auf „Fancoil“ steht.
12.1.109 Fancoil Einstellungen - Lüfterstufen — Anzahl der Lüfterstufen
Optionen: 3 Stufen
5 Stufen
Über den Parameter wird die Anzahl der Lüfterstufen vorgegeben, die der Aktor für die Ansteuerung des Fancoil-Lüfters nutzen soll.
12.1.110 Fancoil Einstellungen - Lüfterstufen — Format der Stufenausgabe
Optionen: 0..5
0..255
1 Bit m aus n
1 Bit 1 aus n
- 0..5: Die Stufenwerte (0..3 oder 0..5) werden im Format 1 Byte als Zählerwerte 0..3, bzw. 0..5 ausgegeben.
- 0..255: Die Stufenwerte (0..3 oder 0..5) werden als Prozentwerte ausgegeben. Beispiel 5 -stufiger Lüfter: Der Stufenwert 1 wird mit 20% ausgegeben, der Stufenwert 5 mit 100%.
- 1 Bit m aus n: Die Stufenwerte (0..3 oder 0..5) werden über 1-Bit-Objekte ausgegeben. Es existieren so viele Objekte wie Lüfterstufen. Für z. B. die Stufe 2 werden die 1-Bit-Lüfterstufen-Objekte 1 und 2 mit dem Wert 1 ausgegeben, die anderen Lüfterstufen-Objekte mit dem Wert 0.
- 1 Bit 1 aus n: Die Stufenwerte (0..3 oder 0..5) werden über 1-Bit-Objekte ausgegeben. Es existieren so viele Objekte wie Lüfterstufen. Für z. B. die Stufe 2 wird allein das 1-Bit-Lüfterstufen-Objekt 2 mit dem Wert 1 ausgegeben. Die anderen Lüfterstufen-Objekte mit dem Wert 0.
12.1.111 Fancoil Einstellungen - Lüfterstufen — Stufenausgabe
Optionen: bei manueller Bedienung und Automatik
nur bei manueller Bedienung
Über diesen Parameter wird eingestellt, wann die Ausgabe der Lüfterstufenwerte erfolgt: Entweder nur bei der manuellen Einstellung von Lüfterstufen oder auch im Automatikbetrieb. Diese Einstellung hängt von den Möglichkeiten des Fancoil-Aktors ab. Wenn im Automatikbetrieb die Ansteuerung der Lüfterstufen durch den Aktor selbst aus Ableitung aus der Stellgröße erfolgt, dann ist die Option „nur bei manueller Bedienung „ zu wählen, sonst die andere Option.
12.1.112 Fancoil Einstellungen - Lüfterstufen — Niedrigste manuell einstellbare Stufe
Optionen: Stufe 0
Stufe 1
Über diesen Parameter wird die niedrigste Lüfterstufe vorgewählt, die durch eine Bedienung am Gerät eingestellt werden kann. Bei Auswahl der Stufe 0 ist das Heiz-/Kühlsystem nicht mehr in Betrieb (Lüfterstufe und Ventilansteuerung 0), so lange der aktuelle Betriebsmodus und die Betriebsart erhalten bleiben. Um Schäden am Gebäude zu vermeiden wird die Stufe 0 nach 18 Stunden deaktiviert und das Gerät in den Automatikbetrieb zurückgeführt.
12.1.113 Fancoil Einstellungen - Lüfterstufen — Auswertung Stufenstatus
Optionen: nein
ja
Die aktuelle Lüfterstufe für die Ansteuerung eines Fancoilaktors erhält der Regler entweder durch Ermittlung aus der Stufenwerttabelle unter „Fancoil Einstellungen Heizen“, bzw. „Fancoil Einstellungen Kühlen“ oder durch Rückmeldung vom Fancoilaktor. Wenn hier die Option „ja“ gewählt wird, dann wird das Objekt „Status Fancoil Stufe“ für den Empfang der Lüfterstufe vom Fancoilaktor freigeschaltet.
12.1.114 Fancoil Einstellungen Heizen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Art der Stellgröße“ auf „Fancoil“ steht. Zusätzlich muss der Parameter „Reglerfunktion“ entweder auf „Heizen“, „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ stehen.
12.1.115 Fancoil Einstellungen Heizen — Lüfterstufe 1-5 bis Stellgröße (0 - 255) Heizen
Optionen: Einstellmöglichkeit zwischen 0 – 255
Hier werden den Stellgrößen des Reglers Lüfterstufen zugeordnet. Diese Zuordnung wird genutzt, wenn Lüfterstufen zusammen mit der Stellgröße gesendet werden.
Hinweis
- Diese Stufeneinstellungen sollten mit denen im Fancoilaktor abgeglichen werden.
- Die Einstellung der „Art der Stellgröße“ als „Fan Coil“ bei den Regelungsparametern ist nur entweder für die Grundstufe oder die Zusatzstufe sinnvoll. Die Parametrierung von Grund- und Zusatzstufe als Fan Coil ist nicht sinnvoll, da nur die Ansteuerung je eines Fancoilaktors für Heizen und Kühlen unterstützt wird.
Die Parameter „Lüfterstufe 4 - 5 bis Stellgröße (0 - 255) Heizen“ sind nur verfügbar, wenn der Parameter „Anzahl der Lüfterstufen“ auf „5 Stufen“ steht.
12.1.116 Fancoil Einstellungen Heizen — Lüfterstufenbegrenzung Heizen bei Ecobetrieb
Optionen: nein
ja
Bei Umstellung in den Ecobetrieb findet hiermit eine Limitierung der Lüfterstufen statt.
12.1.117 Fancoil Einstellungen Heizen — max. Lüfterstufe Heizen bei Ecobetrieb
Optionen: Einstellmöglichkeit zwischen 0 – 5
Festlegung der maximal möglichen Lüfterstufe bei Umstellung in den Ecobetrieb.
12.1.118 Fancoil Einstellungen Kühlen
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Art der Stellgröße“ auf „Fancoil“ steht. Zusätzlich muss der Parameter „Reglerfunktion“ entweder auf „Kühlen“, „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ stehen.
12.1.119 Fancoil Einstellungen Kühlen — Lüfterstufe 1-5 bis Stellgröße (0 - 255) Kühlen
Optionen: Einstellmöglichkeit zwischen 0 – 255
Hier werden den Stellgrößen des Reglers Lüfterstufen zugeordnet. Diese Zuordnung wird genutzt, wenn Lüfterstufen zusammen mit der Stellgröße gesendet werden.
Hinweis
- Diese Stufeneinstellungen sollten mit denen im Fancoilaktor abgeglichen werden.
- Die Einstellung der „Art der Stellgröße“ als „Fan Coil“ bei den Regelungsparametern ist nur entweder für die Grundstufe oder die Zusatzstufe sinnvoll. Die Parametrierung von Grund- und Zusatzstufe als Fan Coil ist nicht sinnvoll, da nur die Ansteuerung je eines Fancoilaktors für Heizen und Kühlen unterstützt wird.
Die Parameter „Lüfterstufe 4 - 5 bis Stellgröße (0 - 255) Kühlen“ sind nur verfügbar, wenn der Parameter „Anzahl der Lüfterstufen“ auf „5 Stufen“ steht.
12.1.120 Fancoil Einstellungen Kühlen — Lüfterstufenbegrenzung Kühlen bei Ecobetrieb
Optionen: nein
ja
Bei Umstellung in den Ecobetrieb findet hiermit eine Limitierung der Lüfterstufen statt.
12.1.121 Fancoil Einstellungen Kühlen — max. Lüfterstufe Kühlen bei Ecobetrieb
Optionen: Einstellmöglichkeit zwischen 0 – 5
Festlegung der maximal möglichen Lüfterstufe bei Umstellung in den Ecobetrieb.
12.1.122 Sommerkompensation
Hinweis
Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ steht.
12.1.123 Sommerkompensation — Sommerkompensation
Optionen: nein
ja
Zur Energieeinsparung und um die Temperaturdifferenz beim Betreten und Verlassen eines klimatisierten Gebäudes in behaglichen Grenzen zu halten, sollte im Sommer bei hohen Außentemperaturen eine zu starke Absenkung der Raumtemperatur unterbunden werden (Sommerkompensation nach DIN 1946). Die Anhebung der Raumtemperatur erfolgt durch Anpassung der Kühlensolltemperatur.
Ein Anheben der Raumtemperatur bedeutet aber nicht, den Raum aufzuheizen, sondern die Raumtemperatur ohne Kühlung auf einen bestimmten eingestellten Wert ansteigen zu lassen. Somit wird vermieden, dass z. B. bei einer Außentemperatur von 35 °C eine vorhandene Klimaanlage weiterhin versucht, die Raumtemperatur auf 24 °C zu senken.
Die Aktivierung der Sommerkompensation setzt allerdings einen Außentemperaturfühler voraus, der seinen gemessenen Wert auf den Bus sendet und vom Raumtemperaturregler ausgewertet werden kann.
Für die Sommerkompensation gibt es die Parameter:
„Sommerkompensation unterer Außentemperaturwert“,
„Sommerkompensation oberer Außentemperaturwert“,
- „Sommerkompensation unterer Sollwertoffset“,
„Sommerkompensation oberer Sollwertoffset“
Oberhalb des „oberen Außentemperaturwertes“ ist die minimale Kühlensolltemperatur die Außentemperatur minus dem „oberen Sollwertoffset“. Unterhalb des „unteren Außentemperaturwertes“ ist die minimale Kühlensolltemperatur durch die Außentemperatur unbeeinflusst. Zwischen „unterem“ und „oberem Außentemperaturwert“ wird die minimale Kühlensolltemperatur abhängig von der Außentemperatur gleitend von der parametrierten Solltemperatur von der Außentemperatur minus „unterer Offset“ auf den Wert Außentemperatur minus „oberer Sollwertoffset“ angepasst.
Typische Werte für die Sommerkompensation sind:
- 21 °C: unterer Außentemperaturwert
■ 32 °C: oberer Außentemperaturwert
■ 0 K: unterer Sollwertoffset
■ 6 K: oberer Sollwertoffset
Das bedeutet, dass eine fließende Erhöhung des minimalen Kühlensollwertes auf die Außentemperatur minus Sollwertoffset von 0 bis 6 K erfolgt, wenn die Außentemperatur von 21 °C auf 32 °Csteigt.
Beispiel:
Bei steigender Außentemperatur wird der minimale Kühlensollwert ab einer Außentemperatur von 21 °C angehoben. Bei 30 °C Außentemperatur liegt die minimale Kühlensolltemperatur bei 25,1 °C, bei 31 °C Außentemperatur bei 25,5 °C, bei 32 °C Außentemperatur bei 26 °C, bei 33 °C Außentemperatur bei 27 °C.
12.1.124 Sommerkompensation — (untere) Einstiegstemperatur für Sommerkompensation (°C)
Optionen: Einstellmöglichkeit zwischen -127 – 127
Über den Parameter wird der untere Außentemperaturwert festgelegt, bis zu welchem Temperaturwert die Sollwertkorrektur (Sommerkompensation), aufgrund einer zu hohen Außentemperatur, vorgenommen wird.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompensation“ auf „ja“ steht.
12.1.125 Sommerkompensation — Offset der Solltemperatur beim Einstieg in die Sommerkompensation (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen -127 – 127
Über den Parameter wird festgelegt, um wie viel Kelvin der Sollwert während der Sommerkompensation angehoben werden soll, wenn der untere Außentemperaturwert erreicht ist.
Typische Werte für die Sommerkompensation sind:
- 20 °C: unterer Außentemperaturwert
- 32 °C: oberer Außentemperaturwert
- 0 K: unterer Sollwertoffset
■ 4 K: oberer Sollwertoffset
Das bedeutet, dass eine fließende Sollwerterhöhung von 0 ... 4 K erfolgt, wenn die Außentemperatur von 20°... 32 °C steigt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompenstion“ auf „ja“ steht.
12.1.126 Sommerkompensation — (obere) Ausstiegstemperatur für Sommerkompensation (°C)
Optionen: Einstellmöglichkeit zwischen -127 – 127
Über den Parameter wird der obere Außentemperaturwert festgelegt, ab wann die Sollwertkorrektur (Sommerkompensation) aufgrund einer zu hohen Außentemperatur vorgenommen wird.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompenstion“ auf „ja“ steht.
12.1.127 Sommerkompensation — Offset der Solltemperatur beim Ausstieg aus der Sommerkompensation (x 0,1°C)
Optionen: Einstellmöglichkeit zwischen -127 – 127
Über den Parameter wird festgelegt, um wie viel Kelvin der Sollwert während der Sommerkompensation angehoben werden soll, wenn der obere Außentemperaturwert erreicht ist.
Typische Werte für die Sommerkompensation sind:
- 20 °C: unterer Außentemperaturwert
- 32 °C: oberer Außentemperaturwert
■ 0 K: unterer Sollwertoffset
■ 4 K: oberer Sollwertoffset
Das bedeutet, dass eine fließende Sollwerterhöhung von 0 ... 4 K erfolgt, wenn die Außentemperatur von 20°C auf 32°C steigt.
Hinweis
Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompenstion“ auf „ja“ steht.
12.2 Kommunikationsobjekte — RTR
12.2.1 Stellgröße Heizen
| Nummer Name Objektfunktion Datentyp | |||
| 1 | Stellgröße Heizen (Stellgröße Heizen/Kühlen) | Ausgang 1. Schalten | 2. Prozent (0..100%) |
Beschreibung:
- Über das Objekt wird ein schaltender Stellantrieb bedient, z. B. ein thermoelektrischer Stellantrieb, der von einem Schalt-/Heizungsaktor angesteuert wird.
- Über das Objekt wird ein Stellantrieb mit stetiger Eingangsgröße (0..100%) angesteuert, z. B. ein elektromotorischer Stellantrieb.
12.2.2 Zusatzstufe Heizen
| Nummer Name Objektfunktion Datentyp | |||
| 2 | Zusatzstufe Heizen (Zusatzstufe Heizen/Kühlen) | Ausgang 1. Schalten | 2. Prozent (0..100%) |
Beschreibung:
- Über das Objekt wird ein schaltender Stellantrieb bedient, z. B. ein thermoelektrischer Stellantrieb, der von einem Schalt-/Heizungsaktor angesteuert wird.
- Über das Objekt wird ein Stellantrieb mit stetiger Eingangsgröße (0..100%) angesteuert, z. B. ein elektromotorischer Stellantrieb.
Hinweis
Die Zusatzstufe kann auch als parallele zweite Heizstufe eingesetzt werden. Dazu ist die Temperaturdifferenz zur Grundstufe auf 0°C zu parametrieren.
12.2.3 Stellgröße Kühlen
| Nummer Name Objektfunktion Datentyp | |||
| 3 | Stellgröße Kühlen | Ausgang | 1. Schalten2. Prozent (0..100%) |
Beschreibung:
- Über das Objekt wird ein schaltender Stellantrieb bedient, z. B. ein thermoelektrischer Stellantrieb, der von einem Schalt-/Heizungsaktor angesteuert wird.
- Über das Objekt wird ein Stellantrieb mit stetiger Eingangsgröße (0..100%) angesteuert, z. B. ein elektromotorischer Stellantrieb.
12.2.4 Zusatzstufe Kühlen
| Nummer Name Objektfunktion Datentyp | ||
| 4 Zusatzstufe Kühlen Ausgang 1. Schalten | 2. Prozent (0..100%) |
Beschreibung:
- Über das Objekt wird ein schaltender Stellantrieb bedient, z. B. ein thermoelektrischer Stellantrieb, der von einem Schalt-/Heizungsaktor angesteuert wird.
- Über das Objekt wird ein Stellantrieb mit stetiger Eingangsgröße (0..100%) angesteuert, z. B. ein elektromotorischer Stellantrieb.
Hinweis
Die Zusatzstufe kann auch als parallele zweite Kühlstufe eingesetzt werden. Dazu ist die Temperaturdifferenz zur Grundstufe auf 0°C zu parametrieren.
12.2.5 Regelung Ein/Aus
| Nummer Name Objektfunktion Datentyp | |||
| 5 1. Regelung Ein/Aus Ausgang Schalten | |||
| 2. Regelung Ein/Aus (Master) | Ausgang | Schalten | |
| 3. Regelung Ein/Aus (Slave) | Ausgang | Schalten | |
Beim Empfang eines 0-Telegramms wechselt der Regler in den AUS-Betrieb und regelt auf den Sollwert des Frost-/Hitzeschutzes. Bei Wiedereinschalten des Reglers werden die übrigen Betriebsmodusobjekte abgefragt, um den neuen Betriebsmodus zu bestimmen.
Hinweis
Zu Punkt 2:
Bei aktiver Funktion Regler EIN/AUS im Master-/Slavebetrieb ist das Objekt Regelung EIN/AUS (Master) mit diesem Objekt zu verbinden.
Zu Punkt 3:
Bei aktiver Funktion Regler EIN/AUS im Master-/Slavebetrieb ist das Objekt Regelung EIN/AUS (Slave) mit diesem Objekt zu verbinden.
12.2.6 Ist-Temperatur
| Nummer Name Objektfunktion Datentyp | |||
| 6 | 1. Ist-Temperatur | Ausgang | 2-Byte-Gleitkommawert |
| 2. Ist-Temperatur gewichtet | Ausgang | 2-Byte-Gleitkommawert | |
- Das Objekt gibt die um den Abgleichwert angepasste, gemessene (Raum-) Temperatur aus.
- Das Objekt gibt den Temperaturwert aus, der aus Erfassung und Gewichtung von interner und bis zu zwei externen Temperaturen errechnet wird.
Hinweis
Eine externe Temperaturmessung zur Raumreglung ist ggf. bei größeren Räumen und/oder Fußbodenheizungen sinnvoll.
12.2.7 Externe Ist-Temperatur
| Nummer Name Objektfunktion Datentyp | |||
| 7 | Externe Ist-Temperatur | Eingang | 2-Byte-Gleitkommawert |
2-Byte-Kommunikationsobjekt zur Erfassung eines über dem KNX-Bus zur Verfügung gestellten externen Temperaturwertes
12.2.8 Externe Ist-Temperatur 2
| Nummer Name Objektfunktion Datentyp | |||
| 8 | Externe Ist-Temperatur 2 | Eingang | 2-Byte-Gleitkommawert |
2-Byte-Kommunikationsobjekt zur Erfassung eines weiteren über dem KNX-Bus zur Verfügung gestellten externen Temperaturwertes
12.2.9 Störung Ist-Temperatur
| Nummer Name Objektfunktion Datentyp | |||
| 9 | 1. Störung Ist-Temperatur | Ausgang | Schalten |
| 2. Störung Ist-Temperatur (Master) | Ausgang Schalten | ||
| 3. Störung Ist-Temperatur (Slave) | Ausgang Schalten | ||
Steht eine der parametrierten Eingangstemperaturen dem Regler länger als die Überwachungszeit nicht zur Verfügung, dann wechselt der Regler in den Störungsbetrieb. Der Störungsbetrieb wird mit dem Wert 1 auf den Bus gesendet.
Hinweis
Zu Punkt 2:
Zur Anzeige der Störungsbetriebs ist dieses Objekt mit dem Objekt "Störung Ist-Temperatur (Slave)" zu verbinden.
Zu Punkt 3:
Zur Anzeige der Störungsbetriebs ist dieses Objekt mit dem Objekt "Störung Ist-Temperatur (Slave)" zu verbinden.
12.2.10 Lokale Ist-Temperatur
| Nummer Name Objektfunktion Datentyp | |||
| 10 | Lokale Ist-Temperatur | Ausgang | Schalten |
Unsichtbar!
12.2.11 aktueller Sollwert
| Nummer Name Objektfunktion Datentyp | |||
| 11 | aktueller Sollwert | Ausgang | 2-Byte-Gleitkommawert |
Das Objekt gibt den aktuellen Solltemperaturwert aus, der sich aus der parametrierten Solltemperatur von aktueller Betriebsart und aktuellem Betriebsmodus, der manuellen Solltemperaturverstellung und durch Änderung der Basissolltemperatur über das Basissollwert-Objekt ergibt. Das Objekt ist ausschließlich sendend.
12.2.12 Betriebsmodus
| Nummer Name Objektfunktion Datentyp | |||
| 12 | 1. Betriebsmodus | Ein-/Ausgang | HVAC Modus |
| 2. Betriebsmodus (Master) | Ein-/Ausgang | HVAC Modus | |
| 3. Betriebsmodus (Slave) | Ein-/Ausgang | HVAC Modus | |
Das Objekt "Betriebsmodus" empfängt den einzustellenden Betriebsmodus als 1-Byte-Wert. Dabei bedeutet der Wert 1 "Komfort", der Wert 2 "Standby", der Wert 3 "Economy" und der Wert 4 "Frost-/Hitzeschutz".
Die Solltemperatur des Reglers wird neben der manuellen Sollwertverstellung und der Basissollwertanpassung durch die Objekte "Betriebsmodus überlagert", "Kondenswasseralarm", "Tau-Alarm", "Fensterkontakt", "Regelung Ein/Aus", "Präsenzmelder" und "Betriebsmodus" (Auflistung in absteigender Priorität) bestimmt.
Hinweis
Punkt 2:
Bei aktiven Betriebsmodus im Master-/Slavebetrieb ist das Objekt Betriebsmodus (Slave) mit diesem Objekt zu verbinden.
Punkt 3:
Bei aktiven Betriebsmodus im Master-/Slavebetrieb ist das Objekt Betriebsmodus (Master) mit diesem Objekt zu verbinden.
12.2.13 Betriebsmodus überlagert
| Nummer Name Objektfunktion Datentyp | |||
| 13 | 1. Betriebsmodus überlagert | Eingang | HVAC Modus |
| 2. Betriebsmodus überlagert (Master/Slave) | Eingang HVAC Modus | ||
Das Objekt "Betriebsmodus überlagert" empfängt den einzustellenden Betriebsmodus als 1-Byte-Wert. Dabei bedeutet der Wert 0 "Überlagerung inaktiv", Wert 1 "Komfort", der Wert 2 "Standby", der Wert 3 "Economy" und der Wert 4 "Frost-/Hitzeschutz".
Die Solltemperatur des Reglers wird neben der manuellen Sollwertverstellung und der Basissollwertanpassung durch die Objekte "Betriebsmodus überlagert", "Kondenswasseralarm", "Tau-Alarm", "Fensterkontakt", "Regelung Ein/Aus", "Präsenzmelder" und "Betriebsmodus" (Auflistung in absteigender Priorität) bestimmt.
Hinweis
Punkt 2:
Bei aktiven Master-/Slavebetrieb ist das Objekt "Betriebsmodus überlagert" von Master und Slave mit der Gruppenadresse des Senders zu verbinden.
12.2.14 Fensterkontakt
| Nummer Name Objektfunktion Datentyp | |||
| 14 1. Fensterkontakt Eingang Schalten | |||
| 2. Fensterkontakt (Master/Slave) | Eingang | Schalten | |
Das Objekt signalisiert dem Regler mit dem Wert 1 ein geöffnetes Fenster. Liegt keine anderes Objekt mit höherer Priorität an, dann wird durch die Meldung "Fensterkontakt" der Regler auf den Sollwert des Frost-/Hitzeschutzes eingestellt. Die Solltemperatur des Reglers wird neben der manuellen Sollwertverstellung und der Basissollwertanpassung durch die Objekte "Betriebsmodus überlagert", "Kondenswasseralarm", "Tau-Alarm", "Fensterkontakt", "Regelung Ein/Aus", "Präsenzmelder" und "Betriebsmodus" (Auflistung in absteigender Priorität) bestimmt.
Hinweis
Punkt 2:
Bei aktiven Master-/Slavebetrieb ist das Objekt "Fensterkontakt (Master/Slave)" von Master und Slave mit der Gruppenadresse des Senders zu verbinden.
12.2.15 Präsenzmelder
| Nummer Name Objektfunktion Datentyp | |||
| 15 1. Präsenzmelder Eingang Schalten | |||
| 2. Präsenzmelder (Master/Slave) | Eingang Schalten | ||
Das Objekt signalisiert dem Regler mit dem Wert 1, dass sich Personen im Raum befinden. Liegt keine anderes Objekt mit höherer Priorität an, dann wird durch den "Präsenzmelder" der Regler auf den Komfortsollwert eingestellt. Die Solltemperatur des Reglers wird neben der manuellen Sollwertverstellung und der Basissollwertanpassung durch die Objekte "Betriebsmodus überlagert", "Kondenswasseralarm", "Tau-Alarm", "Fensterkontakt", "Regelung Ein/Aus", "Präsenzmelder" und "Betriebsmodus" (Auflistung in absteigender Priorität) bestimmt.
Hinweis
Punkt 2:
Bei aktiven Master-/Slavebetrieb ist das Objekt "Präsenzmelder (Master/Slave)"
von Master und Slave mit der Gruppenadresse des Senders zu verbinden.
12.2.16 Status Heizen
| Nummer Name Objektfunktion Datentyp | ||
| 16 Status Heizen Ausgang Schalten |
Über das Objekt "Status Heizen" sendet der Raumtemperaturregler ein EIN-Telegramm aus, sobald er sich im aktiven Heizbetrieb befindet. Befindet sich die Regelung in der inaktiven Zone zwischen Heizen und Kühlen oder im Kühlbetrieb, dann sendet der Raumtemperaturregler auf dem "Status Heizen"-Objekt ein AUS-Telegramm.
12.2.17 Status Kühlen
| Nummer Name Objektfunktion Datentyp | ||
| 17 Status Kühlen Ausgang Schalten |
Über das Objekt "Status Kühlen" sendet der Raumtemperaturregler ein EIN-Telegramm aus, sobald er sich im aktiven Kühlbetrieb befindet. Befindet sich die Regelung in der inaktiven Zone zwischen Kühlen und Heizen oder im Heizbetrieb, dann sendet der Raumtemperaturregler auf dem "Status Kühlen"-Objekt ein AUS-Telegramm.
12.2.18 Grundlast
Nummer Name Objektfunktion Datentyp
16 Grundlast Ein-/Ausgang Schalten
Das Objekt aktiviert mit dem Wert 1 eine parametrierte Grundlast, d. h. eine minimale Stellgröße, die größer als Null ist. Mit dem Wert 0 wird die Grundlast abgeschaltet. Bei abgeschalteter Grundlast kann bei Erreichen der Solltemperatur die Stellgröße entgegen dem parametrierten Minimalwert ggf. bis auf Null zurückgefahren werden.
Hinweis
Eine Deaktivierung der Grundlast ist bei einer Fussbodenheizung im Sommer sinnvoll, da durch Aufheben der Grundlast Heizenergie gespart werden kann.
12.2.19 Umschaltung Heizen/Kühlen
| Nummer Name Objektfunktion Datentyp |
17
Umschaltung Heizen/Kühlen
Ein-/Ausgang
Schalten
- Automatisch: Erfolgt die Umschaltung zwischen Heizen und Kühlen automatisch durch den Raumtemperaturregler, dann wird über dieses Objekt die Information über den aktuellen Status Heizen (0) oder Kühlen (1) dem KNX-Bus zur Verfügung gestellt. Das Objekt ist sendend.
- Nur über Objekt: Die Umschaltung zwischen Heizen und Kühlen erfolgt im Raumtemperaturregler nur über dieses 1-Bit Kommunikationsobjekt. Dabei wird mit dem Wert (0) der Heizmodus und mit dem Wert (1) der Kühlmodus aktiviert. Das Objekt ist empfangend.
- Manuell oder über Objekt: Die Umschaltung zwischen Heizen und Kühlen erfolgt im Raumtemperaturregler durch Benutzereingriff oder über das 1-Bit Kommunikationsobjekt. Die Information des jeweiligen Status Heizen (0) oder Kühlen (1) stehen dem KNX-Bus zur Verfügung. Das Objekt ist sendend und empfangend.
| Nummer Name Objektfunktion Datentyp | |||
| 18 1. Fancoil manuell Ausgang Schalten | |||
| 2. Fancoil manuell (Master) | Ausgang | Schalten | |
| 3. Fancoil manuell (Slave) | Ausgang | Schalten | |
Durch das 1-Bit-Kommunikationsobjekt kann ein Fancoil-Aktor in den manuellen oder zurück in den automatischen Lüfterbetrieb gestellt werden. Im automatischen Lüfterbetrieb des Fancoil-Aktors wird die Lüfterdrehzahl im Fancoilaktor aus der Stellgröße bestimmt. Im manuellen Lüfterbetrieb kann der Bediener des Raumtemperaturreglers die Lüfterdrehzahl nach seinen Wünschen einstellen. Diese Einstellung bleibt aktiv, bis sie wieder zurückgesetzt wird. Ausnahme ist die Lüfterstufe 0: Um Schäden am Gebäude zu vermeiden, wird 18 Stunden nach Anwahl der Lüfterstufe 0 der Automatikbetrieb wieder aktiviert.
Hinweis
Punkt 2:
Bei aktiviertem FanCoil manuell im Master-/Slavebetrieb ist das Objekt FanCoil manuell (Slave) mit diesem Objekt zu verbinden.
Punkt 3:
Bei aktiviertem FanCoil manuell im Master-/Slavebetrieb ist das Objekt FanCoil manuell (Master) mit diesem Objekt zu verbinden.
12.2.21 Fancoil Stufe
| Nummer Name Objektfunktion Datentyp | |||
| 19 | 1. Fancoil Stufe | Ausgang | 2-Byte-Gleitkommawert |
| 2. Fancoil Stufe (Master) Ausgang 2-Byte-Gleitkommawert | |||
| 3. Fancoil Stufe (Slave) Ausgang 2-Byte-Gleitkommawert | |||
Über das 1-Byte Kommunikationsobjekt wird die Lüfterstufe im Fancoilaktor ausgewählt. Es ist einstellbar, ob die Lüfterstufeninformation nur im manuellen oder auch im automatischen Lüfterstufenbetrieb übertragen wird. Wählbare Formate für das 1-Byte Kommunikationsobjekt sind die Lüfterstufe (0..5) oder ein Prozentwert (0..100%), der im Fancoilaktor auf eine Lüfterstufe zurückgerechnet wird.
Hinweis
Punkt 2:
Bei aktivierter FanCoil Stufe im Master-/Slavebetrieb ist das Objekt FanCoil Stufe (Slave) mit diesem Objekt zu verbinden.
Punkt 3:
Bei aktivierter FanCoil Stufe im Master-/Slavebetrieb ist das Objekt FanCoil Stufe (Slave) mit diesem Objekt zu verbinden.
12.2.22 Status Fancoil Stufe
| Nummer Name Objektfunktion Datentyp | |||
| 20 | Status Fancoil Stufe | Ein-/Ausgang | 2-Byte-Gleitkommawert |
Über das Objekt "Status FanCoil Stufe" empfängt der Raumtemperaturregler die Lüfterstufe, die der Fancoilaktor aktuell fährt.
12.2.23 Lüfterstufe 1
| Nummer Name Objektfunktion Datentyp | ||
| 21 Lüfterstufe 1 Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt wird der aktive Zustand (1) der Lüfterstufe ausgegeben, die anderen Lüfterstufen sind je nach Parametrierung deaktiviert (0). Ist die Lüfterstufe inaktiv, liegt am Objekt der Wert (0) an.
12.2.24 Lüfterstufe 2
| Nummer Name Objektfunktion Datentyp | ||
| 22 Lüfterstufe 2 Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt wird der aktive Zustand (1) der Lüfterstufe ausgegeben, die anderen Lüfterstufen sind je nach Parametrierung deaktiviert (0). Ist die Lüfterstufe inaktiv, liegt am Objekt der Wert (0) an.
12.2.25 Lüfterstufe 3
| Nummer Name Objektfunktion Datentyp | ||
| 23 Lüfterstufe 3 Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt wird der aktive Zustand (1) der Lüfterstufe ausgegeben, die anderen Lüfterstufen sind je nach Parametrierung deaktiviert (0). Ist die Lüfterstufe inaktiv, liegt am Objekt der Wert (0) an.
12.2.26 Lüfterstufe 4
| Nummer Name Objektfunktion Datentyp | ||
| 24 Lüfterstufe 4 Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt wird der aktive Zustand (1) der Lüfterstufe ausgegeben, die anderen Lüfterstufen sind je nach Parametrierung deaktiviert (0). Ist die Lüfterstufe inaktiv, liegt am Objekt der Wert (0) an.
12.2.27 Lüfterstufe 5
| Nummer Name Objektfunktion Datentyp | ||
| 25 Lüfterstufe 5 Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt wird der aktive Zustand (1) der Lüfterstufe ausgegeben, die anderen Lüfterstufen sind je nach Parametrierung deaktiviert (0). Ist die Lüfterstufe inaktiv, liegt am Objekt der Wert (0) an.
12.2.28 Basissollwert
| Nummer Name Objektfunktion Datentyp | |||
| 26 | Basissollwert | Eingang | 2-Byte-Gleitkommawert |
Über das 2-Byte Kommunikationsobjekt kann der parametrierte Basissollwert über den KNX-Bus geändert/angepasst werden. Über Parameter ist einstellbar, ob der hier empfangene Wert als "Sollwert Heizen Komfort", "Sollwert Kühlen Komfort" oder "Mittelwert zwischen Heizen und Kühlen Komfort" interpretiert wird.
12.2.29 Manuelle Sollwerte zurücksetzen
| Nummer Name Objektfunktion Datentyp | |||
| 27 | Manuelle Sollwerte zurücksetzen | Eingang | Schalten |
Über das 1-Bit Kommunikationsobjekt wird die am Gerät vorgenommene manuelle Sollwertverstellung zurückgesetzt.
12.2.30 Taupunktalarm
| Nummer Name Objektfunktion Datentyp | ||
| 28 Taupunktalarm Eingang Schalten |
Über das 1-Bit Kommunikationsobjekt wird der Regler in den Taupunkt-Alarmbetrieb versetzt. Damit wird der aktuelle Sollwert auf den Sollwert des Hitzeschutzes eingestellt, sodass eine Beschädigung der Bausubstanz durch Taubildung vermieden wird.
Hinweis
Der Schutzmechanismus ist nur im Kühlbetrieb wirksam. Er bleibt so lange anstehend, bis er durch den Wert (0) aufgehoben wird. Bei aktivem Alarm ist die manuelle Bedienung des Reglers gesperrt. Die Information wird über ein entsprechendes Icon am Bediengerät visualisiert.
12.2.31 Kondenswasseralarm
| Nummer Name Objektfunktion Datentyp | |||
| 29 | 1. Kondenswasseralarm | Eingang | Schalten |
| 2. Kondenswasseralarm (Master/Slave) | Eingang Schalten | ||
Über das 1-Bit Kommunikationsobjekt wird der Regler in den Kondenswasser-Alarmbetrieb versetzt. Damit wird der aktuelle Sollwert auf den Sollwert des Hitzeschutzes eingestellt, sodass eine Beschädigung der Bausubstanz durch Überlaufen des Kondensatsammelbehälters vermieden wird.
Hinweis
Punkt 1:
Der Schutzmechanismus ist nur im Kühlbetrieb wirksam. Er bleibt so lange anstehend, bis er durch den Wert (0) aufgehoben wird. Bei aktivem Alarm ist die manuelle Bedienung des Reglers gesperrt. Die Information wird über ein entsprechendes Icon am Gerät visualisiert.
Punkt 2:
Der Schutzmechanismus ist nur im Kühlbetrieb wirksam. Er bleibt so lange anstehend, bis er durch den Wert (0) aufgehoben wird. Bei aktivem Alarm ist die manuelle Bedienung des Reglers gesperrt. Die Information wird über ein entsprechendes Icon am Gerät visualisiert.
- Bei aktivem Master-/Slavebetrieb sind die Objekte Kondenswasseralarm (Master/Slave) mit dem Alarmgeber zu verbinden.
12.2.32 Außentemperatur für Sommerkompensation
| Nummer Name Objektfunktion Datentyp | ||
| 30 | Außentemperatur für Sommerkompensation | Eingang 2-Byte-Gleitkommawert |
Zur Energieeinsparung und um die Temperaturdifferenz beim Betreten eines klimatisierten Gebäudes in behaglichen Grenzen zu halten, sollte im Sommer die Absenkung der Raumtemperatur durch Kälte-Klimageräte in Abhängigkeit von der Außentemperatur begrenzt werden (Sommerkompensation). So wird vermieden, dass z. B. bei einer Außentemperatur von 35 °C eine vorhandene Klimaanlage weiterhin versucht die Raumtemperatur auf 24 °C zu senken.
Diese Funktion kann nur mit einem Außentemperaturfühler zur Anwendung kommen. Hierzu ist über das 2-Byte Kommunikationsobjekt die aktuelle Außentemperatur dem Regler zur Verfügung zu stellen.
12.2.33 Sommerkompensation aktiv
| Nummer Name Objektfunktion Datentyp | |||
| 31 | Sommerkompensation aktiv | Ausgang | Schalten |
Über das 1-Bit-Kommunikationsobjekt wird über den Bus angezeigt, ob die Sommerkompensation aktiv (1) oder inaktiv (0) ist. Ist sie aktiv, wird die eingestellte Solltemperatur für den Kühlbetrieb durch die Sommerkompensationsfunktion angehoben. Ein Absenken der Solltemperatur für den Kühlbetrieb unter den Wert, der durch die parametrierte Sommerkompensationsfunktion berechnet wurde, ist nicht möglich. Ein Anheben der Solltemperatur für den Kühlbetrieb ist immer möglich.
12.2.34 Sollwert erreicht
| Nummer Name Objektfunktion Datentyp | ||
| 32 Sollwert erreicht Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt wird durch den Wert (1) das Erreichen des am Gerät eingestellten Sollwertes im Komfortbetrieb als Information auf den KNX-Bus gesendet. Die Funktion wird durch Aktivieren des Komfort- oder des Präsenzbetriebes gestartet. Wird das Erreichen der Solltemperatur durch Vorwahl eines anderen Betriebsmodus oder durch Verstellung auf einen neuen Sollwert gestört, so wird der Wert (0) ausgesendet.
12.2.35 Fahrenheit
| Nummer Name Objektfunktion Datentyp | |||
| 33 1. Fahrenheit Ein-/Ausgang Schalten | |||
| 2. Fahrenheit (Master) | Ein-/Ausgang | Schalten | |
| 3. Fahrenheit (Slave) | Ein-/Ausgang | Schalten | |
Die Anzeige der Temperatur im Display kann von Celsius (°C) auf Fahrenheit (°F) geändert werden. Die Umrechnung von Celsius auf Fahrenheit erfolgt dabei immer in der Anzeigeeinheit, da auf dem KNX-Bus ausschließlich Celsius-Werte versendet werden. Der Wert (0) bewirkt die Temperaturanzeige in Celsius, der Wert (1) in Fahrenheit.
Hinweis
Punkt 2:
Bei aktivem Fahrenheit-Objekt im Master-/Slavebetrieb ist das Objekt Fahrenheit (Slave) mit diesem Objekt zu verbinden.
Punkt 3:
Bei aktivem Fahrenheit-Objekt im Master-/Slavebetrieb ist das Objekt Fahrenheit (Master) mit diesem Objekt zu verbinden.
12.2.36 Displayhinterleuchtung
| Nummer Name Objektfunktion Datentyp | |||
| 34 | Displayhinterleuchtung | Ein-/Ausgang | Schalten |
Über das 1-Bit Kommunikationsobjekt wird durch den Wert (1) die Displayhinterleuchtung aktiviert, mit dem Wert (0) deaktiviert.
Hinweis
Verwendung findet diese Funktion vorrangig in Räumen, in denen die Hinterleuchtung nachts als störend empfunden wird, wie z. B. in Hotel- oder Schlafzimmern.
12.2.37 Ein/Aus Anforderung
| Nummer Name Objektfunktion Datentyp | |||
| 35 | 1. Ein/Aus Anforderung (Master) | Eingang | Schalten |
| 2. Ein/Aus Anforderung (Slave) | Eingang | Schalten | |
Das 1-Bit Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.38 Sollwertanzeige
| Nummer Name Objektfunktion Datentyp | |||
| 36 | 1. Sollwertanzeige (Master) | Ein-/Ausgang | 2-Byte-Gleitkommawert |
| 2. Sollwertanzeige (Slave) | Ein-/Ausgang | 2-Byte-Gleitkommawert | |
Das 2-Byte Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.39 Sollwert anfordern
| Nummer Name Objektfunktion Datentyp | |||
| 37 | 1. Sollwert anfordern (Master) | Eingang | Prozent (0..100%) |
| 2. Sollwert anfordern (Slave) | Eingang | Prozent (0..100%) | |
Das 1-Byte Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.40 Sollwert bestätigen
| Nummer Name Objektfunktion Datentyp | |||
| 38 | 1. Sollwert bestätigen (Master) | Ein-/Ausgang | Prozent (0..100%) |
| 2. Sollwert bestätigen (Slave) | Ein-/Ausgang | Prozent (0..100%) | |
Das 1-Byte Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.41 Heizen/Kühlen Anforderung
| Nummer Name Objektfunktion Datentyp | |||
| 39 | 1. Heizen/Kühlen Anforderung (Master) | Eingang Schalten | |
| 2. Heizen/Kühlen Anforderung (Slave) | Eingang Schalten | ||
Das 1-Bit Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.42 Lüfterstufe man. anfordern
| Nummer Name Objektfunktion Datentyp | |||
| 40 | 1. Lüfterstufe man. anfordern (Master) | Eingang Schalten | |
| 2. Lüfterstufe man. anfordern (Slave) | Eingang Schalten | ||
Das 1-Bit Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.43 Lüfterstufe anfordern
| Nummer Name Objektfunktion Datentyp | |||
| 41 | 1. Lüfterstufe anfordern (Master) | Eingang | Prozent (0..100%) |
| 2. Lüfterstufe anfordern (Slave) Eingang Prozent (0..100%) | |||
Das 1-Byte Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.44 Lüfterstufe bestätigen
| Nummer Name Objektfunktion Datentyp | |||
| 42 | 1. Lüfterstufe bestätigen (Master) | Ein-/Ausgang Prozent (0..100%) | |
| 2. Lüfterstufe bestätigen (Slave) | Ein-/Ausgang | Prozent (0..100%) | |
Das 1-Byte Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master-/Slave-Betrieb zu verbinden.
12.2.45 Regler-Status RHCC
| Nummer Name Objektfunktion Datentyp | |||
| 43 | Regler-Status RHCC | Ausgang | 2-Byte-Gleitkommawert |
Das Kommunikationsobjekt gibt die Betriebsart Heizen/Kühlen, den aktiven/inaktiven Betrieb, Frost- und Hitzealarm sowie Störung (Ausfall der Isttemperaturerfassung) gemäß Spezifikation für den RHCC (Room Heating Cooling Controller)-Status aus.
12.2.46 Regler-Status HVAC
| Nummer Name Objektfunktion Datentyp | |||
| 44 | 1. Regler-Status HVAC | Ausgang | Prozent (0..100%) |
| 2. Regler-Status HVAC (Master) Ausgang Prozent (0..100%) | |||
| 3. Regler-Status HVAC (Slave) Ausgang Prozent (0..100%) | |||
Das Kommunikationsobjekt gibt den aktuellen Betriebsmodus, die Betriebsart Heizen/Kühlen, den aktiven/inaktiven Betrieb, Frostalarm sowie den Taupunktalarm gemäß Spezifikation für den HVAC (Heating Ventilation Air Conditioning)-Status aus.
Hinweis
Punkt 2:
Bei aktivem Master-/Slavebetrieb ist das Objekt HVAC-Status (Slave) mit diesem Objekt zu verbinden.
Punkt 3:
Bei aktivem Master-/Slavebetrieb ist das Objekt HVAC-Status (Master) mit diesem Objekt zu verbinden.
12.2.47 In Betrieb
| Nummer Name Objektfunktion Datentyp | ||
| 45 In Betrieb Ausgang Schalten |
Über das 1-Bit Kommunikationsobjekt sendet der Regler zyklisch ein "Lebenssignal". Dieses Signal kann zur Überwachung des Gerätes z. B. über eine Visualisierung verwendet werden.
