BEDIENUNGSANLEITUNG 2CKA008300A0044 Busch-Jaeger
Schaltaktor Tür/Licht


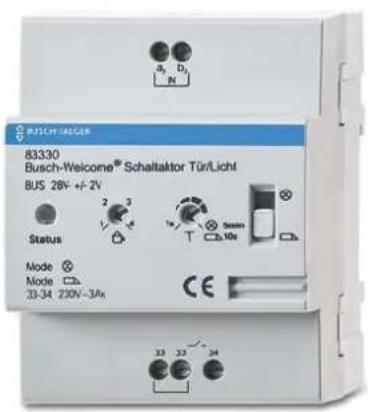

83330 Busch-Welcome® Schaltaktor Tür/Licht BUS 28V +/- 2V Status Mode Mode 33-34 230V~3Ax CE 33 33 341 Sicherheit....3
2 Bestimmungsgemäßer Gebrauch 3
3 Umwelt....3
3.1 Busch-Jaeger Geräte 3
4 Anwenderhandbuch....3
5 Bedienung....4
5.1 Normaler Betrieb....4
6 Technische Daten 5
7 Montage / Installation....6
7.1 Anforderungen an den Installateur....6
7.2 Allgemeine Montagehinweise 6
7.3 Montage 7
7.4 Anschluss....7
1 Sicherheit

Warnung
Elektrische S pannung!
Lebensgefahr und Brandgefahr durch elektrische Spannung von 230 V.
– Arbeiten am 230 V Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
- Vor Montage / Demontage Netzspannung freischalten!
2 Bestimmungsgemäßer Gebrauch
Der Schaltaktor 83330 ist Teil des Busch-Welcome ^® Türkommunikationssystems und arbeitet ausschließlich mit Komponenten aus diesem System zusammen. Das Gerät darf nur auf Hutschienen nach DIN EN 500022 installiert werden.
3 Umwelt

Denken Sie an den Schutz der Umwelt!
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.
- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.
3.1 Busch-Jaeger Geräte
Alle Verpackungsmaterialien und Geräte von Busch-Jaeger sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.
Busch-Jaeger Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH Verordnung.
(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)
(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)
4 Anwenderhandbuch
Ausführliche Informationen für die Planung von Busch-Welcome ^® -Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de.
5 Bedienung
5.1 Normaler Betrieb

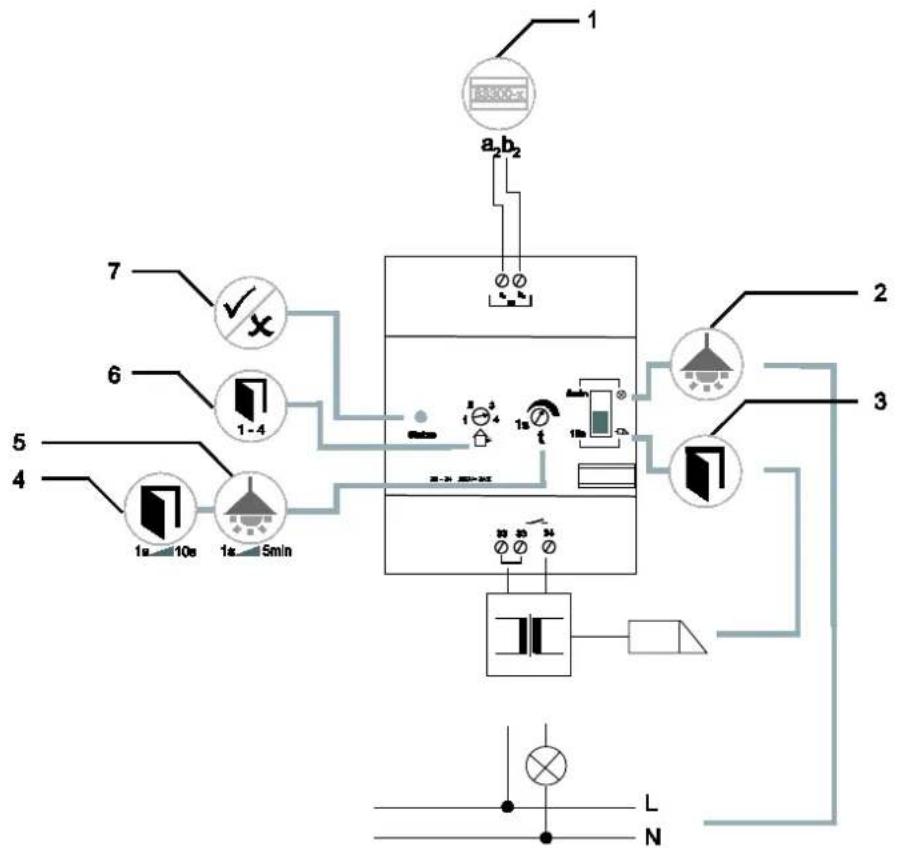

| Nr. Funktion | |
| 1 | Anschluss für die SystemzentraleBei der Verwendung mehrer Innenstationen: Anschluss für den Innenbus |
| 2 / 3 Umschalter zwischen | der Beleuchtung und dem TüröffnerIst die Beleuchtung angewählt:- Die Beleuchtung bleibt beim Ansteuern je nach Einstellung von 1 Sekunde bis 5 Minuten eingeschaltet.- Stellen Sie über die Funktion 5 die Zeitdauer ein.Ist der Türöffner angewählt:- Die Tür kann beim Ansteuern je nach Einstellung während der Zeit von 1 Sekunde bis 10 Sekunden geöffnet werden.- Stellen Sie über die Funktion 4 die Zeitdauer ein. |
| 4 / 5 | Einstellung der Zeitdauer für den Türöffner und der Beleuchtung |
| 6 Auswahl der Adresse der zugehörigen Außenstation | |
| 7 Status LED | Die Status LED leuchtet dauerhaft = Das Gerät ist BetriebsbereitDie Status LED blinkt langsam = Das Gerät ist In BetriebDie Status LED blinkt schnell = Eine Störung liegt an |
6 Technische Daten
| Bezeichnung Wert | |
| Betriebstemperatur (EN 50486) -5 °C – +45 °C | |
| Lagertemperatur | -20 °C – +70 °C |
| Schutzart | IP 20 |
| Klemmen eindräftig 2 x 0,6 mm ^2 – 2 x 1 mm ^2 | |
| Klemmen feindräftig | 2 x 0,6 mm ^2 – 2 x 0,75 mm ^2 |
| Lautstärke maximal 80 dB | |
| Busspannung | 28 V- ±2 V |
| Türöffner maximal 3 A | |
| Größe | 4 TE |
| Licht Schaltaktor:Neonlampe 350 W230 V Halogenlampe 300 WNiedervolt Halogenlampe mit konventionellem TrafoNiedervolt Halogenlampe mit elektrischem Trafo | 350 VA300 VA |
7 Montage / Installation

Warnung
Elektrische S pannung!
Lebensgefahr durch elektrische Spannung von 230 V.
- Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP Dose verlegt werden! Im Falle eines Kurzschlusses besteht die Gefahr von 230 V auf der Niederspannungsleitung.
7.1 Anforderungen an den Installateur

Warnung
Elektrische S pannung!
Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.
- Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
- Durch unsachgemäße Installation können schwere Sachschäden z.B. Brand entstehen.
Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:
- Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):
- Freischalten;
- gegen Wiedereinschalten sichern;
- Spannungsfreiheit feststellen;
- Erden und Kurzschließen;
- benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
- Verwenden Sie die geeignete persönliche Schutzausrüstung.
- Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
- Prüfen Sie die Art des Versorgungsnetzes (TN-System, IT-System, TT-System) um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.
7.2 Allgemeine Montagehinweise
- Terminieren Sie alle Zweige des Leitungsnetzes über ein angeschlossenes Busgerät (z.B. Innenstation, Außenstation, Systemgerät).
- Montieren Sie die Systemzentrale nicht unmittelbar neben Klingeltransformatoren und anderen geschalteten Spannungsversorgungen (Vermeidung von Interferenzen).
• Verlegen Sie die Leitungen des Systembus nicht zusammen mit 230 V Leitungen. - Nutzen Sie nicht gemeinsame Kabel für die Anschlussleitungen von Türöffnern und Leitungen des Systembus.
- Vermeiden Sie Übergänge zwischen verschiedenen Kabeltypen.
- Verwenden Sie in einem vier- oder mehradrigen Kabel nur zwei Adern für den Systembus.
• Verlegen Sie beim Durchschleifen nie den ankommenden und abgehenden Bus innerhalb eines Kabels. - Verlegen Sie nie den Innen- und Außenbus innerhalb eines Kabels.
7.3 Montage
Das Gerät 83330 darf nur auf Hutschienen nach DIN EN 500022 installiert werden.
7.4 Anschluss


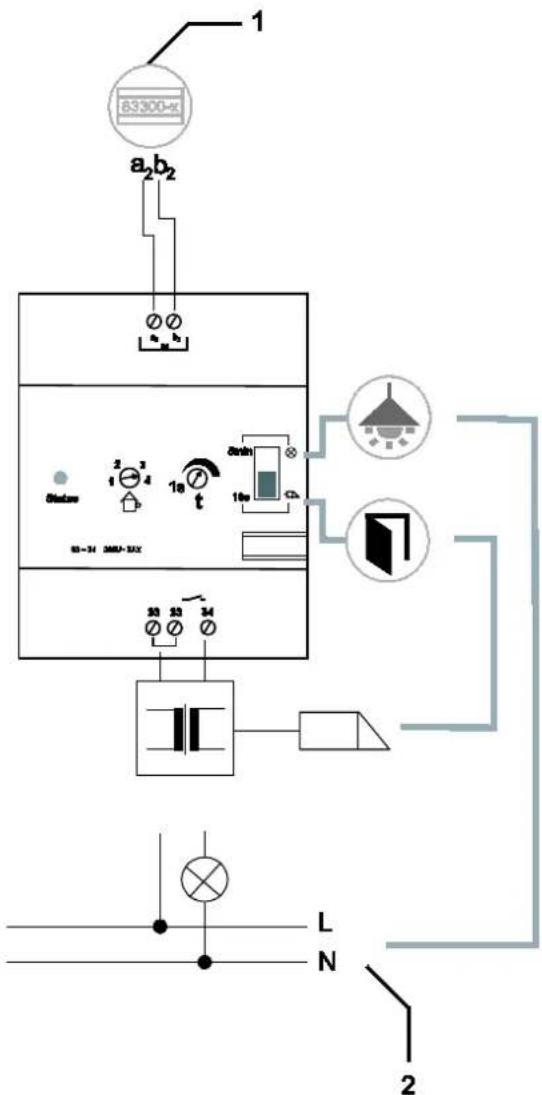

83300-kt a2b2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 L N 2Abb. 2:
| Nr. | Funktion |
| 1 | Anschluss für die SystemzentraleBei der Verwendung mehrerer Innenstationen: Anschluss für den Innenbus |
| 2 Je nach ausgewählter Betriebsart:Anschluss für einen TüröffnerAnschluss für eine Beleuchtung | |
