HP 66 - Satellitenempfänger ZEHNDER - Kostenlose Bedienungsanleitung

Produkttyp	Unicable LNB (EN 50494)
Frequenzbereich	10,7 – 12,75 GHz
Ausgangsfrequenz	950 – 2150 MHz
Unicable-Kanäle (Ausgangsfrequenzen)	Kanal 1: 1210 MHz, Kanal 2: 1420 MHz, Kanal 3: 1680 MHz, Kanal 4: 2040 MHz
Anzahl Unicable-Ausgänge	1 (für bis zu 4 Receiver)
Anzahl Universal-Ausgänge	2 (Standard Universal, 14/18V, 0/22 kHz)
Maximale Receiver-Anzahl	6 (4 über Unicable + 2 über Universal)
Verstärkung	55 – 57 dB (min.)
Rauschmaß	0,3 dB (typ.)
Oszillatorfrequenz	9,75 / 10,60 GHz
Stromverbrauch	ca. 3,4 Watt
Betriebstemperatur	-30 °C bis +60 °C
Ausgangsstecker	F-Buchse (75 Ohm)
Lieferumfang	1 Unicable LNB, 2-fach Verteiler (Splitter)
Kompatibilität	Unicable/SCR nach EN50494, DiSEqC-Signale
Geeignet für	Analog, Digital, HDTV
Entsorgung	Elektro-Altgeräte gemäß WEEE-Richtlinie 2002/96/EG

Häufig gestellte Fragen - HP 66 ZEHNDER

Wie viele Receiver kann ich mit dem HP 66 betreiben?

Maximal 6 Receiver: 4 über den Unicable-Ausgang und 2 über die Universal-Ausgänge. Die Unicable-Kanäle unterstützen bis zu 4 Receiver gleichzeitig.

Welche Receiver sind mit dem Unicable-LNB kompatibel?

Alle Receiver mit Unicable-/SCR-Protokoll gemäß EN50494. Zehnder-Modelle wie HX 7102 U, HX 7012 U, HX 7110 U, HX 8100 Cl+, DX 2850 Hue, ZX 2750 Hue, DX 860e, HX 7130 und HX 7133 PVR sind getestet.

Wie stelle ich den Unicable-Kanal am Receiver ein?

Wählen Sie im Installationsmenü den LNB-Typ "Unicable (9750-10600)" und weisen Sie jedem Receiver eine der vier Frequenzen zu: Kanal 1 (1210 MHz), Kanal 2 (1420 MHz), Kanal 3 (1680 MHz) oder Kanal 4 (2040 MHz). Achten Sie darauf, dass Kanal und Frequenz übereinstimmen und jede Frequenz nur einmal vergeben wird.

Kann ich einen Twin-PVR-Receiver mit nur einem Kabel anschließen?

Ja, das ist der Hauptvorteil. Verwenden Sie einen kurzen Durchschleifadapter, um das Signal vom ersten auf das zweite Empfangsteil zu leiten. Der Twin-Receiver benötigt nur einen Unicable-Anschluss.

Was muss ich bei der Reihenfolge der Receiver beachten?

Der am weitesten entfernte Receiver (längstes Kabel) sollte die niedrigste Unicable-Frequenz (Kanal 1) erhalten, um Störungen zu vermeiden. Schalten Sie die Receiver nacheinander ein und konfigurieren Sie sie einzeln.

Kann ich auch einen normalen (nicht Unicable-tauglichen) Receiver anschließen?

Ja, an den beiden Universal-Ausgängen können Sie Standard-Receiver betreiben. Stellen Sie im Receiver-Menü den LNB-Typ auf "Universal LNB (9750-10600)" ein.

Wie richte ich die Satellitenantenne aus?

Verwenden Sie einen der beiden Universal-Ausgänge und ein handelsübliches Messgerät für die Ausrichtung. Schließen Sie einen Receiver an den Universal-Ausgang an und stellen Sie den LNB-Typ auf "Universal" ein.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind ein Unicable LNB und ein 2-fach Verteiler (Splitter) mit Gleichstrom-Durchlass enthalten.

Wie erfolgt die Entsorgung des Geräts?

Elektro-Altgeräte gehören nicht in den Hausmüll. Entsorgen Sie das Gerät gemäß der WEEE-Richtlinie 2002/96/EG an einer dafür vorgesehenen öffentlichen Sammelstelle.

Was tun, wenn die gewünschte Unicable-Frequenz in der Receiver-Liste fehlt?

Geben Sie die Frequenz manuell ein. Die verfügbaren Frequenzen sind: 1210 MHz (Kanal 1), 1420 MHz (Kanal 2), 1680 MHz (Kanal 3) und 2040 MHz (Kanal 4). Stellen Sie sicher, dass die Kanalnummer korrekt zugeordnet ist.

BEDIENUNGSANLEITUNG HP 66 ZEHNDER

Anleitung Unicable LNB (BX 66/HP 66)

Einfachstes Nachrüsten oder zum Umrüsten von KABEL auf SAT, ... kein lästiges Kabelziehen mehr ...!

Unicable ist ein neuer Industriestandard (EN 50494) für die Einkabelsignalverteilung im Satellitenempfang, auch für den HDTV Empfang (High Definition TV).

Um bisher mehrere Empfangsgeräte (Receiver), in einem oder verschiedenen Räumen eines Haushalts mit einem Satellitensignal zu versorgen, bedurfte es einer komplexen sternförmigen Verkabelung. Speziell zur Versorgung von Twin-Receivern mit 2 Empfangsteilen zum gleichzeitigen Anschauen und Aufnehmen (z.B. PVRs, Personal Video Recorder) bauchte es bisher die Verlegung zweier getrennter Leitungen an einen Ort. Mit dem neuen Unicable LNB ist damit Schluss. Sie benötigen nur eine koaxiale, satellitentaugliche Antennenleitung vom LNB-Unicable-Ausgang, um eine kleine Mehrteilnehmeranlage mit bis zu 4 Anschlüssen in Serien- oder mit Hilfe des beigelegten 2-fach Verteilers (Splitter) in Baumstruktur zu realisieren (siehe Anlagenbeispiele).

Damit wird auch allen Fernsehzuschauern der Umstieg von ihrem bisherigen Breitbandkabelempfang auf Satellitenempfang erleichtert.

Eine weitere optimale Flexibilität bieten die beiden zusätzlichen LNB-Universal-Ausgänge (2 Legacy Ports = Standard Universal Anschlüsse), die jeweils mit einer direkten Leitung den Betrieb zweier weiterer nicht Unicable-tauglicher Receiver erlauben. Damit erweitern Sie Ihre Mehrteilnehmeranlage im Maximalfall auf bis zu 6 Anschlüsse in einer Wohneinheit.

Wer benötigt da noch aufwendig zu installierende Multischalter zur Signalverteilung?

Hauptmerkmale:

- bis zu 4 Receiver im selben Raum, Stockwerk oder Haus, unter Verwendung von einem vorhandenen Kabel (z.B. 1 Twin PVR-Receiver und 2 weitere Receiver oder 2 Twin PVR-Receiver oder 4 einzelne Receiver)

- Vereinfacht die Installation eines TWIN-Receivers mit Aufnahmefunktion (PVR) mit nur einem Kabel, statt mit zwei Kabeln

- zusätzlich 2 Standard Universalanschlüsse für nicht Unicable-taugliche Receiver, damit sind gesamt bis zu 6 verschiedene Receiver ohne Verwendung eines Multischalters zu betreiben

- alle Satellitenfrequenzen und -programme empfangbar (analog, digital, HDTV)

- signifikante Kosteneinsparung bei Umstellung von Breitbandkabel auf Satellitenempfang, da keine neue Kabelinstallation notwendig (nur Antennendosen müssen entfernt oder auf Sat-Antennendosen umgerüstet werden, z.B. HP 268))

- beigelegter 2-fach Verteiler (Splitter) ermöglicht flexible Verteilung der Signale in Baumstruktur

● Geringes Rauschmaß und geringer Stromverbrauch

● Für Receiver mit Unicable-/SCR-Protokoll gemäß EN50494

Folgende Zehnder Receiver sind Unicable-geeignet:

● HX 7102 U
● HX 7012 U
● HX 7110 U
● HX 8100 Cl+
● DX 2850 Hue
● ZX 2750 Hue
- DX 860e
● HX 7130
● HX 7133 PVR

Funktionsweise

Das Unicable LNB ermöglicht durch seine Technik eine Mehrteilnehmerinstallation mit nur einer Antennenleitung und vermeidet dadurch die bisher benötigte Vielzahl von Antennenleitungen von und zur Satellitenschüssel für den Betrieb mehrerer Satellitenreceiver oder von TWIN-PVR-Satellitenreceivern.

Es wird kein komplettes Frequenzband übertragen, sondern jedem Receiver steht eine bestimmte Frequenz (4 verschiedene Unicable-Frequenzen: 1210MHz, 1420MHz, 1680MHz oder 2040MHz) im Sat-Frequenzbereich (950–2150 MHz) zur Verfügung, die an jedem Receiver eingestellt werden muss. Ein Unicable-LNB verhält sich wie ein herkömmliches Universal-LNB und empfängt die Satellitensignale auf die gleiche Art und Weise. Über spezielle DiSEqC-Signale teilt ein Receiver dem Unicable-LNB Ebene und Transponder des gewünschten Programmes mit. Der Transponder wird dann auf die gewählte Unicable-Frequenz des Receivers aufgemischt.

Technische Daten (LNB)

Frequenzbereich 10.7 \~ 12.75 GHz

Ausgangsfrequenz 950 \~ 2150 MHz

Ausgänge 1

(vergoldet) für 4 Receiver 2

<14.2 (V), >15 (H) Volt 0/22

Unicable-Kanäle: Kanal 1 : 1210 MHz

(Ausgangs-Frequenzen) Kanal 2 : 1420 MHz

Kanal 3 : 1680 MHz

Kanal 4 : 2040 MHz

Unicable-Signale

DiSEqC-Signale

Einkabelstandard

Oszillatorfrequenz

9.75/10.60

GHz

Verstärkung 55 \~ 57 dB Min.

Rauschmaß 0.3 dB (Typ.)

Entkopplung 20 dB (Typ.)

Stromverbrauch ca. 3.4 Watt

Ausgangsstecker F-Buchse (75 Ohm)

Betriebstemperatur -30^ircC +60^ircC

2-fach Verteiler (Splitter)

Der beigelegte Verteiler mit Gleichstrom-Durchlass (DC) erlaubt eine zusätzliche Signalverteilung von einem zentralen Punkt aus auf 2 Stränge (siehe Anschlussbeispiele). Es lassen sich auch beliebig viele weitere Verteiler in die Leitung einbauen.

Lieferumfang

1 St. 1 Unicable LNB
1 St. 2-fach Verteiler (Splitter)

Receiver einrichten und Einstellungen vornehmen

Ausrichten der Antenne:

Am Besten mit einem der beiden Standard Universal Ausgänge des LNBs und den üblichen Messwerkzeugen/Einstellhilfen.

Verwendung der Standard Universal-/Einzelausgänge:

Um einen Receiver an einem der beiden Standard Universal LNB-Ausgänge zu betreiben, einfach im Receiver-Menü die LNB-Einstellung „Universal LNB (9750-10600)“ wählen. Für diese Anschlüsse muss der Receiver nicht Unicable-tauglich sein.

Receiver am Unicable-Anschluss einrichten:

(Bitte lesen Sie dazu auch in der Anleitung Ihres Receivers nach!)

1. Nachdem Sie den ersten Receiver mit dem Unicable-Ausgang des LNBs verbunden haben, schalten Sie ihn ein. Bitte noch keine weiteren Empfänger anschließen oder einschalten.
2. Wählen Sie im Receiver-Menü unter dem Installationsmenü in den Antenneneinstellungen den passenden Satelliten aus (in der Regel Astra) und wählen Sie dann den LNB-Typ „Unicable (9750-10600)“.
3. Legen Sie dann unter Antenneneinstellungen den Unicable-Kanal und die Frequenz fest. Eine Liste verfügbarer Frequenzen sollte erscheinen. Eventuell müssen Sie eine weitere Taste aufrufen, um die Liste zu erhalten. Wählen Sie eine der nachfolgenden Frequenzen aus der Liste aus.:

Kanal 1 : 1210 MHz

Kanal 2 : 1420 MHz

Kanal 3 : 1680 MHz

Kanal 4 : 2040 MHz

Achtung!

Sowohl Kanal Nr. als auch die Frequenz müssen bei der Auswahl übereinstimmen, so darf beispielsweise nicht Kanal 1 der Frequenz 1680 MHz zugewiesen werden.

Wenn eine der aufgeführten Frequenzen nicht in der Liste vorhanden ist, so geben Sie die Frequenz manuell ein.

1. Nachdem die Konfiguration beendet ist, müssen Sie die Einstellungen abspeichern. Anschließend kontrollieren Sie, ob das Fernsehbild auf einem vorprogrammierten Programmplatz erscheint.
2. Schalten Sie den nun eingerichteten Receiver wieder aus.
3. Wiederholen Sie nun die Prozedur 1. bis 5. für die anderen 3 Receiver, die an die Unicable-

Leitung angeschlossen werden sollen.

Handelt es sich bei einem der Receiver um einen TWIN-Receiver mit 2

Empfangsteilen, so verwenden Sie einen kurzen Durchschleifadapter, um das Signal vom ersten Empfangsteil (Tuner1) zum zweiten Empfangsteil (Tuner 2) durchzuschleifen.

Achtung! Stellen sie sicher, dass jede Frequenz nur einmal zugewiesen wird, da sich die Receiver sonst gegenseitig stören. Der am weitesten entfernte Receiver (Kabellänge) bekommt immer die niedrigste Unicable-Frequenz zugeteilt!

1. Wenn alle Receiver programmiert sind, so schließen Sie diese nun hintereinander an die Leitung an und schalten sie nacheinander ein. Die Receiver sind nun betriebsbereit.

Abdeckung herausziehbar für Wetterschutz der Anschlüsse

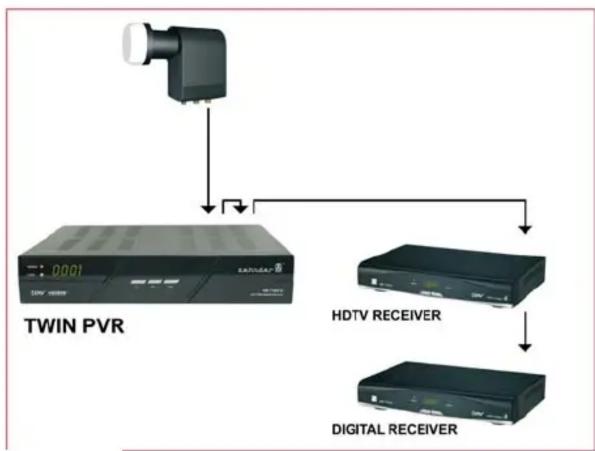

Installation (Anlagenbeispiele)

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG

DES EUROPÄISCHEN PARLAMENTS UND DES

RATES vom 27. Januar 2003 über Elektro- und

Elektronik-Altgeräte fachgerecht entsorgt werden.

„Bitte geben Sie dieses Gerät am Ende seiner

Verwendung zur Entsorgung an den dafür vorgesehenen

öffentlichen Sammelstellen ab."

Abb. 4

Abb. 5
04.11 Änderungen vorbehalten!
