DX 1200 - Satellitenempfänger ZEHNDER - Kostenlose Bedienungsanleitung

Produkttyp	Satellitenempfänger
Marke	Zehnder
Modell	DX 1200
Abmessungen (B x H x T)	386 x 282 x 67 mm
Gewicht	2,8 kg
Stromversorgung	90–250 V AC, 50 Hz
Leistungsaufnahme (Betrieb)	5 W
Leistungsaufnahme (Standby)	2 W
Frequenzbereich	950–2150 MHz
Anzahl Programmspeicherplätze	2000 (TV/Radio)
DiSEqC-Unterstützung	DiSEqC 1.2
Videoausgänge	SCART (TV, AUX/VCR), RCA (FBAS)
Audioausgänge	RCA links/rechts
Unterstützte Sprachen (Menü)	Englisch, Deutsch, Französisch, Türkisch, Italienisch
Timer	5 Timer (einmalig, täglich, wöchentlich)
Kindersicherung	Passwortschutz für Kanäle und Menüs
Software-Update	Über RS-232-Schnittstelle
Betriebstemperatur	5 °C bis +45 °C
Luftfeuchtigkeit	25 % bis 75 % (relative)
Zubehör	Fernbedienung, Netzkabel, Bedienungsanleitung
Reinigung	Feuchtes Tuch (keine Lösungsmittel)

Häufig gestellte Fragen - DX 1200 ZEHNDER

Warum leuchtet die Betriebs-LED nicht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom liefert.
Das Gerät muss ausgeschaltet sein (Netzschalter auf der Vorderseite).

Ich habe kein Bild und keinen Ton. Was kann ich tun?

Prüfen Sie die Verbindungen: Ist das Satellitenkabel am LNB IN angeschlossen? Ist das SCART-Kabel richtig mit dem Fernseher verbunden?
Stellen Sie sicher, dass die Antenne korrekt ausgerichtet ist (siehe Menü Antenneninstallation).

Die Fernbedienung funktioniert nicht. Woran liegt das?

Mögliche Ursachen: Das Gerät befindet sich im Standby (drücken Sie die Ein/Aus-Taste), die Batterien sind leer (wechseln Sie diese), oder die Fernbedienung wird nicht auf die Vorderseite gerichtet.
Entfernen Sie Hindernisse zwischen Fernbedienung und Empfänger.

Ich habe den Sperrcode für Kindersicherung vergessen. Wie kann ich ihn zurücksetzen?

Der werkseitige Code ist 0000. Wenn Sie ihn geändert und vergessen haben, können Sie im Menü Kindersicherung über die Option PIN ändern einen neuen Code festlegen.
Als letzte Möglichkeit können Sie die Werkseinstellungen wiederherstellen (Menü Hersteller Einstellungen), dabei werden alle persönlichen Einstellungen gelöscht.

Wie richte ich die Satellitenantenne richtig aus?

Schalten Sie auf einen vorprogrammierten Kanal (z.B. Programm 1 für Astra).

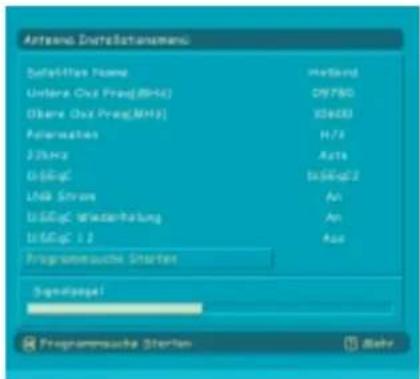

Rufen Sie das Menü Antenneninstallation auf. Dort sehen Sie einen Signalpegelbalken.
Drehen Sie die Antenne langsam horizontal und vertikal, bis der Balken mindestens 80 % anzeigt.
Ziehen Sie dann alle Schrauben fest.

Wie kann ich neue Sender suchen?

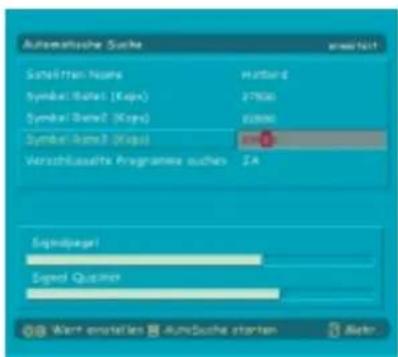

Gehen Sie zu Installation > Neue Kanäle hinzufügen > Automatische Suche.
Wählen Sie den gewünschten Satelliten aus und starten Sie die Suche mit OK.
Neue Programme werden automatisch an die Programmtabelle angehängt.

Der Receiver zeigt 'Kein Signal' an. Was ist zu tun?

Überprüfen Sie das Antennenkabel auf festen Sitz am LNB IN.
Stellen Sie sicher, dass die Antenne nicht verdeckt oder falsch ausgerichtet ist.
Im Menü Antenneninstallation können Sie die Signalstärke prüfen. Bei Kurzschluss erscheint 'LNB überlastet' – dann Netzstecker ziehen und Kabel prüfen.

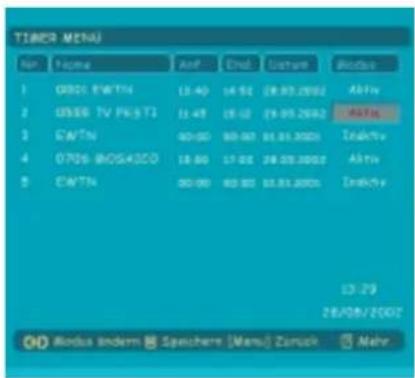

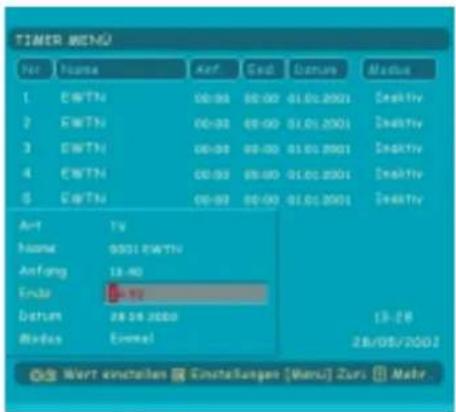

Wie stelle ich einen Timer für Aufnahmen ein?

Rufen Sie das Timermenü aus dem Hauptmenü auf.
Wählen Sie einen freien Timer (1–5) und drücken Sie OK.
Geben Sie Programmname, Startzeit, Endzeit und Datum ein.
Wählen Sie den Modus (einmalig, täglich, wöchentlich).
Setzen Sie den Timer auf Aktiv.
Hinweis: Der Timer schaltet den Receiver nur ein; eine Aufnahmefunktion ist nur mit externem Aufnahmegerät möglich.

Kann ich den Receiver auf Werkseinstellungen zurücksetzen?

Ja, gehen Sie zu Installation > Hersteller Einstellungen und bestätigen Sie mit OK.
Dadurch werden alle Programme und Einstellungen gelöscht und die werkseitige Kanaltabelle wiederhergestellt.
Ein Backup vorher ist empfehlenswert.

Welche Anschlüsse hat der DX 1200?

Der Receiver verfügt über zwei SCART-Buchsen (TV und AUX/VCR), RCA-Ausgänge (Video, Audio L/R), einen HF-Modulatorausgang (UHF Kanal 21–69), zwei F-Anschlüsse (LNB IN und LNB OUT) sowie eine RS-232-Schnittstelle für Software-Updates.
Die Fernbedienung verwendet Infrarot.

BEDIENUNGSANLEITUNG DX 1200 ZEHNDER

SATELLITEN EMPFÄNGER

1. ALLGEMEINE EIGENSCHAFTEN 2
2. SICHERHEITSHINWEISE 4
3. 1. Spannungsquelle 4
      2.2. Netzkabel 4
      2.3. FLÜSSIGKEITEN 4
      2.4. KLEINGEGENSTÄNDE 4
      2.5. REINIGUNG 4
      2.6. BELÜFTUNG 4
      2.3. VORSICHT 5
4. VORBEREITUNGEN 6
   3.1. SATELLITENANTENNE 7
   3.2. FERNBEDIENUNG 7
   3.3. ANSCHLÜSSE 8
   3.3.1. FERNSEHGERÄT ANSCHILIESSEN 8
   3.3.2. SCARTBUCHSEN 9
   3.3.3. VIDEO- UND AUDIO-AUSGANGSBUCHSEN (RCA-BUCHSEN) 9
   3.3.4. WEITERE ANSCHLÜSSE 9
   3.4. INBETRIEBNAHME 10
   3.4.1. Feinausrichtung des Spiegels 10
5. BEDIENELEMENTE AM GERÄT 11
   4.1. TASTEN AN DER VORDERSEITE 11
   4.2. DISPLAY ANDER VORDERSEITE 11
6. FERNBEDIENUNGSFUNKTIONEN 12
   5.1. AUFBAU DER FERNBEDIENUNG 12
   5.2. EIN/AUS-TASTE (BEREITSCHAFT) [1] 13
   5.3. MENU [3] 13
   5.4. TV/RADIO-UMSCHALTER (BEENDEN) [4] 13
   5.5. PROGRAMM AUFWÄRTS/ABWÄRTS (CURSORAUFWÄRTS/ABWÄRTS)[5/6] 13
   5.6. LAUTSTÄRKE ERHÖHEN / VERRINGERN (CURSOR RECHTS /LINKS) [7/8] 13
   5.7.PROGRAMMLISTE / SEITE NACH OBEN (ROTETASTE)[15] 13
   5.8. AUDIOMODUS-AUSWAHL.LRS (linker Kanal, rechter Kanal oder Stereo) [11] 13
   5.9. INFO / HILFE (?-TASTE)[12] 14
   5.10.SPRACHENTASTE (MEHIRSPRACTIENFUNKTION) [13] 14
   5.11. GUIDE-TASTE (ELEKTRONISCHER PROGRAMMFÜHRER) [14] 14
   5.12. FAVORITENPROGRAMM(BLAUE TASTE)[10] 15
   5.13. UNTERTITEL / SEITE NACH UNTEN (GRÜNE TASTE) [16] 15
   5.14. MUTE (Ton stummschalten) [17] 15
7. MENUOBERFLÂCHE 15
   6.1.HAUPTMENÜ 15
   6.2.PROGRAMMTABELLE 15
   6.2.1.PROGRAMMWAHLAUS DER GESAMTLISTE 15
   6.2.2.PROGRAMME SORTIEREN 16

6.2.3.PROGRAMME LÖSCHEN 16
6.2.4.PROGRAMME UMBENENNEN 16
6.2.5.PROGRAMME SPERREN 16
6.2.6. FAVORITENLISTEN EINRICHTEN 16
6.3. DAS MENÜ „INSTALLATION" 16
6.3.1. DAS MENÜ „ANTENNEN INSTALLATION" 17
6.3.2. NEUE KANÄLE HINZUFÜGEN 17
6.3.3.i. Automatische Suche 17
6.3.3.ii. Manuelle Suche 17
6.3.4. HERSTELLER EINSTELLUNGEN 18

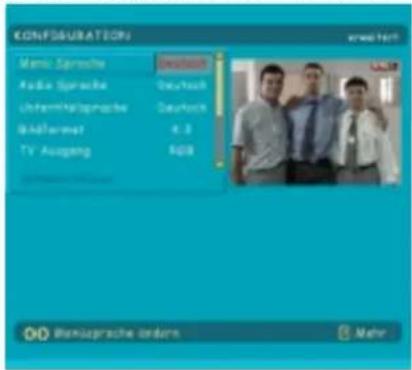

6.4. DAS MENU „KONFIGURATION" (EINSTELLUNGEN)
6.4.1. MENU SPRACHE 19
6.4.2. AUDIO SPRACHE 19
6.4.3.UNTERTITELSPRACHE 19
6.4.4.BILDFORMAT 19
6.4.5. TV-AUSGANG 19
6.4.6.HF-MODULATOR 19
6.4.7. KINDERSICHERUNG 19
6.4.7.i. Kindersicherung (Tasten am Gerät sperren) 19
6.4.7.ii. Menüsperre / Menü Verriegelung 19
6.4.7.iii. PIN Änderung (Passwort ändern) 20
6.4.8.ZEIT EINSTELLUNGEN 20
6.4.8.i. Uhrzeit 20
6.4.8.ii. Datum 20
6.4.8.iii. Offset 20
6.4.9. EINFACHES / ERWEITERTES MENU 20
6.5. DAS MENÜ „TIMER" 21
6.6. BEDIENUNG AUSSERHALB DES MENÜ'S 22
6.6.1.ELEKTRONISCHER
PROGRAMMFUHRER(EPG) 22
6.6.1.i. Anzeigemodus „Derzeitig laufende Sendung" 22
6.6.1.ii. Anzeigemodus „Nächste Sendung" 22
6.6.2.MELDUNGEN 23
6.6.3.PROGRAMMWAHL 23
6.6.4. LAUTSTÄRKE 24
6.6.5. DAS MENÜ „LISTEN" (ROTE TASTE) 24
6.6.5.i. Programme auswählen 24
6.6.5.ii. Programme sortieren 24
6.6.5.iii. Programme löschen 25
6.6.5.iv. Favoritenlisten umbenennen 25

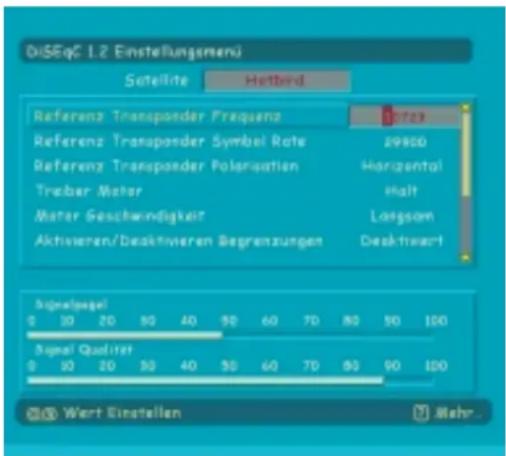

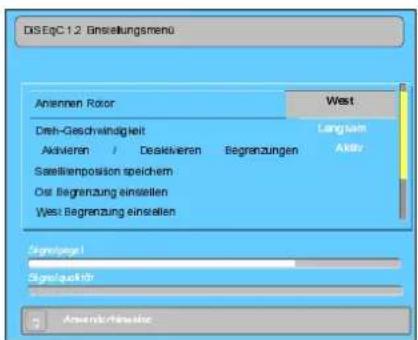

6.7. DAS MENU „DiSEqC 1.2 Einstellungsmenü" 25
6.7.1. ANTENNEN ROTOR 27
6.7.2. DREH-GESCHWINDIGKEIT 27
6.7.3. OST BEGRENZUNG EINSTELLEN 27
6.7.4. WEST BEGRENZUNG EINSTELLEN 27
6.7.5. AKTIVIEREN
DEAKTIVIEREN BEGRENZUNGEN 27
6.7.6.SATELLITENPOSITION SPEICHERN 27
6.7.7. ROTOR ZURÜCKSETZEN 27
7. ANLEITUNG ZUR FEHLERBEHEBUNG
8. TECHNISCHE DATEN 29

1. ALLGEMEINE EIGENSCHAFTEN

1) Free-to-air DVB Receiver zum Empfang von freien digitalen TV- und Radioprogrammen, 2000 Programmspeicherplätze für TV / Radio

2) Fünfsprachiges Menüsystem (Englisch, Deutsch, Französisch, Türkisch, Italienisch)

3) Vier Favoriten-Programmlisten

4) Kindersicherung (Passwortschutz) für alle Kanäle

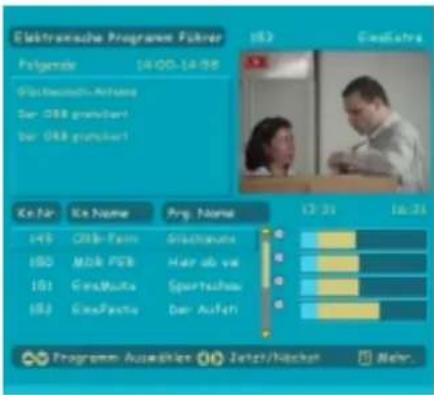

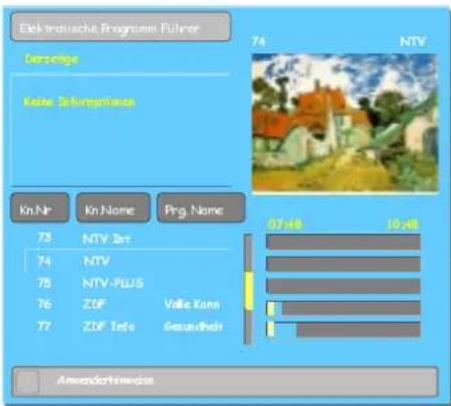

5) Elektronischer Programmführer (EPG) - Anzeige der aktuellen und nächsten Sendung

6) 5 Timer für Aufnahmezwecke oder als Sleeptimer

7) 3 Timer-Modi: täglich, wöchentlich, einmalig

8) Kindersicherung für das Gerät oder einzelne Menüs

9) Automatischer Suchlauf aller Digitaltransponder der Antenne

10) Signalstärke-Balkenanzeige für Transponder

11) Kanalauswahl bei Audioausgängen: Stereo, linker oder rechter Kanal

12) Bis zu 25 Sprachen werden unterstützt

13) 3 RCA-Buchsen für Video und Audio links / rechts

14) Teletext-Unterstützung (Wiedereinfügen als VBI)

15) Decodieren und Anzeigen von Untertiteln in mehreren Sprachen

16) Software Update über RS 232

17) Download und Upload der Kanaltabelle über RS 232

18) Durchschleifen von VPS-Signal für Videorecorder-Aufnahmen (im Bereitschaftsmodus)

19) 8 Tasten am Gerät zum Einstellen der Grundfunktionen: Ein / Aus, Cursor links/ Rechts (Lautstärke +/-), Cursor aufwärts/abwärts (Programm +/-), Menu, OK, TV/Radio

20) Infrarot Fernbedienung

21) 2 Scartbuchsen (TV, AUX/VCR)

22) LNB-Steuerung: Horizontal-/Vertical-Polaritätsumschaltung (18V/13V), Umschaltung 0-22 kHz, Toneburst-A/B-Umschaltung zur Antennenauswahl, DiSEqC 1.2

23) C- und Ku-Band-Empfang

24) Umschaltbare LNB-Lokal-Oszillatorfrequenz (8 Voreinstellungen plus benutzerdefinierter Einstellung)

25) Signalstärke- und C/N-Wert-Anzeige zur Antenneneinstellung

26) Verschiedene Kanalsuchoptionen:

• Satellitensuchlauf für voreingestellte Transponder
• Transpondersuche
• Einzelkanalsuche
• Netzwerksuche
• Automatische Suche für neu hinzugefügte Transponder
• FTA-Suchoption für Satelliten und automatische Suchmodi

27) Auto FEC-Suche

28) Auto PID-Korrektur (außer benutzerdefinierte PIDs)

29) Automatische Kanalnamenkorrektur

30) Audio Mute (Stummschaltung) und 32-Stufen-Lautstärkeregelung
31) CD-Klangqualität
32) Digitaldecoder-Eigenschaften:

• Demodulation: QPSK und FEC für 2 bis 45 Msps, SCPC-/MCPC-kompatibel
  • Videodecoder: MP bei ML, PAL, NTSC, 4:3/16:9
• Audiodecoder: MPEG-Schicht I und II, Abtastfrequenzen: 32/44,1/48 kHz Einkanal- und Zweikanalfunktion, Stereo- und Joint Stereo-Modus
• OSD: 8 Bit, 720 x 576 Pixel bei PAL
  • Videoausgang: PAL

33) Systemumschaltung (TV/RADIO)
34) LNB-Kurzschluss- und -Überlastschutz durch Software
35) PLL-HF- Modulatorausgang (UHF-Kanal 21-69)
36) Ein/Aus-Netzschalter
37) Unter 2 W Leistungsaufnahme in Bereitschaft (Standby-Betrieb)
38) 4stellige LED-Anzeige
39) Zurücksetzen (Reset) auf die Werkseinstellungen möglich
40) Wählbare Satellitenkonfigurationen (Voreinstellungen: ASTRA, HOTBIRD, TURKSAT 1B/1C, plus benutzerdefinierte Einstellungen)
41) Eingang und Durchschleifausgang, Zero-IF-Digitaltuner:

Frequenzbereich : 950 bis 2.150 MHz

Eingangspegel : -25 bis -65 dBm

2. SICHERHEITSHINWEISE

Zu Ihrer Sicherheit lesen Sie bitte die folgenden Hinweise sorgfältig durch und machen Sie sich insbesondere mit den Sicherheitshinweisen vertraut, bevor Sie das Gerät einschalten.

2. 1. SPANNUNGSQUELLE

Dieser Receiver ist nur für den Betrieb an einer Netzsteckdose mit 230 V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. Öffnen Sie das Gerät bitte niemals selbst. Im Gerät liegt lebensgefährliche Hochspannung an. Bei Störungen wenden Sie sich an eine qualifizierte Fachwerkstatt in Ihrer Nähe. Auch wenn der Netzschalter ausgeschaltet ist, steht das Gerät unter Spannung.

Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist.

2.2. NETZKABEL

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

2.3. FLÜSSIGKEITEN

Halten Sie Flüssigkeiten vom Receiver fern. Der Receiver darf weder Flüssigkeitstropfen noch -spritzern ausgesetzt werden. Stellen Sie keine mit Flüssigkeiten gefüllten Objekte (z.B. Vasen) auf das Gerät.

2.4. KLEINGEGENSTÄNDE

Münzen und andere Kleingegenstände müssen vom Receiver ferngehalten werden, da sie anderenfalls durch die Lüftungsschlitze eindringen und schwere Schäden im Gerät verursachen können.

2.5. REINIGUNG

Ziehen Sie den Netzstecker des Receivers vor dem Reinigen aus der Steckdose. Verwenden Sie ein trockenes Tuch, das leicht angefeuchtet wird (keine Lösungsmittel), und reinigen Sie das Äußere des Geräts.

2.6. BELÜFTUNG

Um ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät so auf, dass ein Mindestabstand von 10 cm zu den Seiten und von 15 cm nach oben eingehalten wird. Sorgen Sie für eine gute Luftzirkulation. Die Belüftungsschlitze dürfen nicht durch Zeitungen, Möbelstoffe, Tischdecken, Vorhänge, Teppiche usw. abgedeckt werden.

2.3. VORSICHT

Setzen Sie Gerät und Fernbedienung keiner direkten Sonneneinstrahlung aus.

• Stellen Sie das Gerät auf eine stabile und sichere Oberfläche.
• Das Gerät darf nicht in Räumen mit hoher Luftfeuchtigkeit aufgestellt werden, da die Kondensation, die beispielsweise in Küchen auftritt, zu Fehlfunktionen oder Schäden am Gerät führt.

- Heizkörper oder andere Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Schäden am Gerät führen.

- Die beim Betrieb des Geräts entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Stellen Sie das Gerät aus diesem Grund nicht in geschlossenen Schränken auf, und decken Sie es auch nicht ab.

- Bringen Sie Gerät und Fernbedienung nicht mit Wasser oder Feuchtigkeit in Kontakt. Betreiben Sie das Gerät nicht in der Nähe von Badewannen oder Schwimmbecken.

- Schließen Sie das Gerät erst dann an die Steckdose an, wenn die Installation abgeschlossen ist.

- Die Parabolantenne muss ordnungsgemäß geerdet werden. Hierzu müssen Sie die geltenden VDE-Vorschriften einhalten.

• Die Umgebungstemperatur des Gerätes sollte 40°C nicht überschreiten.

- Stellen Sie keine offenen Flammen (z.B. brennende Kerzen) auf das Gerät.

- Stellen Sie keine anderen elektronischen Geräte auf den Receiver.

- Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte anderenfalls durch auslaufende Batterien beschädigt werden.

- Bei Gewitter oder längeren Betriebspausen (Urlaub) das Antennenkabel abschrauben und den Netzstecker ziehen.

- Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

VORSICHT

GEFAHR ELEKTRISCHER SCHLÄGE

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer davor gewarnt werden, daß innerhalb des Geräts eine gefährliche Hochspannung anliegt. Es besteht die Gefahr eines elektrischen Schlags!

Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

3. VORBEREITUNGEN

3.1. SATELLITENANTENNE

Das Gerät verfügt über einen F-Stecker für das LNB-Kabel (LNB Eingang) und einen F-Stecker zum Durchschleifen des Signals (LNB Ausgang zum Anschluss eines analogen Receivers).

Schliessen Sie das LNB-Kabel an den F-Stecker "LNB-IN" an; der LNB Eingang verfügt über eine Steuerung für DiSEqC-Schalter, welche kompatibel mit DiSEqC 1.2, 13/18 V Polarisations- und 22 kHz-Steuersignal ist.

Voraussetzung für die einwandfreie Funktion des digitalen Receivers ist die richtige Installation der Antenne. Vermeiden Sie unter allen Umständen einen Kurzschluss in der Antennenzuleitung (LNB-Empfänger). Der digitale Receiver ist mit einem LNB-Kurzschlussschutz ausgestattet.

3.2. FERNBEDIENUNG

Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Legen Sie die beiden 1,5-V-Batterien (R06/AAA) in das Batteriefach ein. Beachten Sie hierbei die eingeprägten Polaritätssymbole (+/-), und setzen Sie anschließend die Batterieabdeckung wieder ein.

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf die Vorderseite des Receivers. Wenn die Fernbedienung nicht funktioniert oder die ausgewählte Funktion nicht aktiviert wird, sind höchstwahrscheinlich die Batterien erschöpft. Sie sollten die Batterien in diesem Fall so schnell wie möglich auswechseln. Verwenden Sie ausschließlich auslaufsichere Batterien. Wenn Sie die Fernbedienung längere Zeit nicht verwenden, nehmen Sie die Batterien am besten aus dem Batteriefach.

J Satellitenschüsseleingänge (F-ANSCHLUSS)
K Satellitenschüsseleingänge (F-ANSCHLUSS)
L RS232-Schnittstelle für den Anschluß an einen PC
M Terrestrischer Antenneneingang ANT IN
N HF-Modulatorausgang TV OUT
O Scart-Anschluß AUX/VCR für Anschluß an einen Videorecorder
P Scart-Anschluß TV für den Audio-/Videoeingang des Fernsehgeräts
Q Stereoausgänge für den Anschluß an eine Hifi-Anlage
R FBAS-Ausgang (CVBS) (Cinch-Buchse)
⑤ Netzkabel, 230 V AC, 50 Hz

3.3.1. FERNSEHGERÄT ANSCHLIESSEN:

1. Schließen Sie den Receiver über ein Scart-Kabel an das Fernsehgerät an, indem Sie die TV-Scartbuchse auf der Geräterückseite mit der Scartbuchse des Fernsehgeräts (normalerweise ist der RGB-Eingang die erste Scartbuchse) verbinden. Wenn Sie eine Scartbuchse ohne RGB-Eingang verwenden, können Sie den hohen Leistungsstandard des digitalen Receivers nicht erzielen, da das Fernsehgerät anstelle des RGB-Signals ein FBAS-Signal verwendet. Wenn das Fernsehgerät keine Scartbuchse besitzt, können Sie auch die RCA-Buchsen auf der Geräterückseite (Video- sowie linker und rechter Audioausgang) verwenden. Wenn das Fernsehgerät nur über einen Eingang für eine terrestrische Antenne verfügt, verwenden Sie den HF-Modulator des Receivers. Sie können die terrestrische Antenne an die ANT IN-Buchse auf der Rückseite des Receivers anschließen und die TV OUT-Buchse über ein Antennenkabel mit der Antennenbuchse des Fernsehgeräts verbinden.
2. Stecken Sie den Stecker des Satellitenantennenkabels vorsichtig in den LNB IN-Anschluss des Receivers.

3.3.2. SCARTBUCHSEN:

Wenn der Receiver über die TV-Scartbuchse an das Fernsehgerät angeschlossen ist, sind folgende Kombinationen möglich:

• Receiver im Bereitschaftsmodus (STANDBY):
• Wenn ein Gerät (z.B. DVD, VCD) an der AUX/VCR-Scartbuchse angeschlossen ist und der Schaltkontakt (Stift 8) Strom führt, wird das Gerät über den Receiver zum TV durchgeschaltet.
• Receiver im Betriebsmodus (EIN):

- Wenn am Receiver keine Geräte angeschlossen sind, wird das Receiversignal zum Fernsehgerät übertragen.

- Wenn ein Gerät an der AUX/VCR-Scartbuchse angeschlossen ist und der Schaltkontakt (Stift 8) Strom führt, wird das Gerät über den Receiver zum TV durchgeschaltet. In diesem Fall wird „Au1“ am Display des Receivers angezeigt.

- Wenn ein Gerät an der AUX/VCR-Scartbuchse angeschlossen ist und der Schaltkontakt (Stift 8) keinen Strom führt, wird das Signal des Geräts nur dann im Fernseher wiedergegeben, wenn Sie die Taste „AV“ (0) auf der Fernbedienung des Receivers drücken. In diesem Fall erscheint „Au1“ auf dem Display des Receivers.

3.3.3. VIDEO- UND AUDIO-AUSGANGSBUCHSEN (RCA-BUCHSEN):

Über die Audiobuchsen können Sie den digitalen Receiver an eine Hifi-Anlage anschließen. Auf diese Weise lässt sich der Ton des Fernsehgeräts oder einer der zahlreichen Radiosender über die Hifi-Anlage wiedergeben beziehungsweise mit einem Cassettenrecorder aufzeichnen (hierzu werden die Ausgänge AUDIO L und AUDIO R des digitalen Receivers verwendet).

Wenn Ihnen keine Scartbuchse zur Verfügung steht, können Sie den Receiver über den FBAS-Videoausgang (RCA-Buchse) mit dem Fernsehgerät und Videorecorder verbinden.

3.3.4. WEITERE ANSCHLÜSSE:

• HF-Modulatorausgang (PLL-Typ im Bereich Kan. 21-69)
Der Modulatorausgang kann im Menü „Einstellungen" programmiert werden.
• RS 232-Anschluss (für Download / Upload von Software und Kanaltabellen)
- Zwei F-Anschlüsse jeweils für Satellitenkabel (LNB Eingang) und Durchschleifen (LNB Ausgang)
- LNB-Eingang mit Steuerung für DiSEqC-Schalter. Kompatibilität mit DiSEqC 1.2, 13/18 V Polarisations- und 22 kHz-Steuersignal
- 950 bis 2.150 MHz Eingangsfrequenz
- Durchschleifausgang für einen weiteren Satellitenreceiver (z.B. analoger Receiver) mit LNB-Versorgungsspannung im Bereitschaftsmodus

3.4. INBETRIEBNAHME

Vergewissern Sie sich, dass alle Kabel angeschlossen sind. Sobald Sie das Netzkabel des Geräts in eine Netzsteckdose gesteckt und den Netzschalter gedrückt haben, leuchtet eine rote Lampe an der Frontblende (Bereitschaftsmodus). Nun schalten Sie den digitalen Receiver ein, indem Sie die Bereitschaftsttaste auf der Fernbedienung oder die Aufwärts/Abwärts-Taste am Gerät drücken. Anschließend leuchtet die LED auf der Vorderseite grün (Betriebsmodus).

3.4.1. Feinausrichtung des Spiegels:

Zur Feinausrichtung Ihres Parabolspiegels bietet Ihr Gerät folgende Unterstützung:

1. Schalten Sie bitte Ihren Receiver auf einen vorprogrammierten Programmplatz des von Ihnen gewünschten Satelliten (z.B. Pr.1 für Astra).

2. Aktivieren Sie mit den Tasten ihrer Fernbedienung die Taste MENU, wählen Sie den Menüpunkt ANTENNENINSTALLATION; drücken Sie dann die OK Taste.

3. Dort sehen Sie dann folgendes Menü.

Der Signalpegel wird in Form eines weißen Balkens dargestellt:

Anzeige bis 49 % : kein/schlechtes Signal

Anzeige von 50 bis 80% : normales Signal

Anzeige von 80 bis 100 % : sehr gutes Signal

Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre Receivereinstellungen!

• Kontrollieren Sie nochmals den Elevationswinkel (vertikaler Winkel). Stellen Sie sich beim Ausrichten hinter die Antenne, damit Sie das Signal nicht durch Ihren Körper abschirmen.
• Drehen Sie die Antenne horizontal (Azimut) langsam aus der Südposition in Richtung des gewünschten Satelliten. Erscheint ein schwaches Signal, drehen Sie bitte die Antenne langsam bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen Verstellen zu sichern.

Ursachen für ein schlechtes Signal:

• Die Transponderdaten sind wahrscheinlich falsch eingestellt.
- Oder die LNB Konfiguration ist fehlerhaft eingestellt.

4. BEDIENELEMENTE AM GERÄT

4.1. TASTEN AN DER VORDERSEITE

An der Vorderseite stehen Ihnen acht Tasten zur Verfügung:

(A) POWER: Netzschalter zum Ein- und Ausschalten des digitalen Receivers
(B) PROGRAMM / CURSOR AUFWÄRTS: In den Menüs: Cursor aufwärts bewegen; sonst: nächst höheren Programmplatz aufrufen; Gerät EIN (aus Bereitschaft)
(C) PROGRAMM / CURSOR ABWÄRTS: In den Menüs: Cursor abwärts bewegen; sonst: nächst niedrigeren Programmplatz aufrufen; Gerät EIN (aus Bereitschaft)
(D) LAUTSTÄRKE VERRINGERN / CURSOR NACH LINKS: In den Menüs: Cursor nach links bewegen; sonst: Lautstärke verringern
(E) LAUTSTÄRKE ERHÖHEN / CURSOR NACH RECHTS: In den Menüs: Cursor nach rechts bewegen; sonst: Lautstärke erhöhen
(F) TV/RADIO: Hat dieselbe Funktion wie die Taste auf der Fernbedienung.
(G) MENU: Hat dieselbe Funktion wie die Taste auf der Fernbedienung.
(H) OK: Hat dieselbe Funktion wie die Taste auf der Fernbedienung.

4.2. DISPLAY AN DER VORDERSEITE

Auf der Vorderseite des Geräts befinden sich zwei LEDs und das 4-stellige 7-Sgment-Display:

• eine zweifarbige LED zur Anzeige des Bereitschaftsmodus (ROT) und des Betriebsmodus (GRÜN)
• eine rote LED zur Anzeige des Radiobetriebs
• ein 4stelliges Display, auf dem im Betriebsmodus die Programmnummern und im nach Wechsel vom Betriebs- in den Bereitschaftsmodus die Uhrzeit angezeigt werden.

5. FERNBEDIENUNGSFUNKTIONEN

5.1. AUFBAU DER FERNBEDIENUNG

Im normalen Anzeigemodus (d.h. außerhalb der Menüs) haben die Fernbedienungstasten eine direkte Funktion.

1) EININABSSBBBREITSGCHAFT)
2) ZIEFFERRUNDIBUOISSTABENtzurüditektenPoggeramplatzwahl bzw. von Sendernamen im Menü.
3) MENU Taste zum Aufruf des Menü's.
4) TV / RADIO Umschaltung
5) PROGRAMM / CURSOR AUFWÄRTS (P+)
6) PROGRAMM / CURSOR ABWÄRTS (P-)
7) LAUTSTÄRKE ERHÖHEN / CURSOR NACH RECHTS (V+)
8) LAUTSTÄRKE VERRINGERN / CURSOR NACH LINKS (V-)
9) OK / STANDBILD
10) FAVORITENPROGRAMM (BLAUE TASTE)
11) AUDIOMODUS-AUSWAHL (GELBE TASTE)
12) INFO / HILFE (?)
13) SPRACHAUSWAHL (LANG.)
14) GUIDE (Elektronischer Programmführer, EPG)
15) PROGRAMMLISTE / SEITE NACH OBEN (ROTE TASTE)
16) UNTERTITEL / SEITE NACH UNTEN (GRÜNE TASTE)
17) MUTE (TON STUMMSCHALTEN)

5.2. EIN / AUS-TASTE (BEREITSCHAFT) [1]:

Durch Betätigen des Netzschalters (POWER) an der Vorderseite des Gerätes wird der Bereitschaftsmodus aktiviert; die Bereitschafts-LED wird rot, und das 4stellige Display leuchtet auf (00:00). Durch Betätigen der EIN/AUS-Taste der Fernbedienung oder der Taste PROGRAMM (CURSOR) AUFWÄRTS / ABWÄRTS (Gerätefront oder Fernbedienung) oder einer der Zifferntasten „1“, „2“, ... „9“ auf der Fernbedienung verlässt der Receiver den Bereitschaftsmodus. Die Meldung „init“ erscheint auf dem Display, und die Bereitschafts-LED leuchtet grün. Beim Verlassen des Bereitschaftsmodus stellt der Receiver sofort das zuletzt wiedergegebene Programm ein.

5.3. MENU [3]:

Wenn Sie die Taste MENU auf der Fernbedienung bzw. auf der Vorderseite des Gerätes drücken, wird das Hauptmenü angezeigt. Mit MENU können Sie auch die Menüs (Programmtabelle, Programmliste, Programmführer,...) verlassen bzw. von den Untermenüs in die nächst höheren Menüs gelangen.

Mit „▲“ und „▼wählen Sie in den Menüs das gewünschte Untermenü aus. Mit OK rufen Sie das ausgewählte Untermenü auf.

5.4. TV/RADIO-UMSCHALTER (BEENDEN) [4]:

Beim Hinzufügen neuer Transponder werden die neuen Radio- und Fernsehprogramme automatisch an die Programmtabelle angehängt. Wenn Sie die Taste TV/RADIO auf der Fernbedienung oder am Gerät drücken, wechselt der Receiver den Modus (von TV auf Radio oder umgekehrt). Nach dem Umschalten stellt der Receiver das zuletzt wiedergegebene Programm ein.

Links neben dem Display befindet sich eine rote LED, die den Modus anzeigt. Wenn der Receiver von TV auf Radio geschaltet wird, leuchtet die rote LED.

Außer den TV- & Radio-LEDs befinden sich spezielle TV- und Radio-Symbole im Kanalbanner und in den Programmanzeigen.

Die folgenden Funktionen werden nur für den jeweils aktuellen Modus ausgeführt (nur RADIO oder nur TV): Programmwahl durch direktes Eingeben der Programmnummer in der ausgewählten Liste

Einstellen des nächsten / vorigen Programms in der gewählten Liste mit P+/P-

Aufrufen eines Programms aus der Programmliste

Aufrufen und Abstimmen eines Programms aus der Programmtabelle

Auswahl von Favoritenprogrammen

Mit der Taste TV/RADIO können Sie auch die Menüs und Untermenüs verlassen.

5.5. PROGRAMM AUFWÄRTS / ABWÄRTS (CURSOR AUFWÄRTS / ABWÄRTS) [5 / 6]:

Wenn Sie die Tasten „Programm (Cursor) aufwärts / abwärts“ am Gerät oder auf der Fernbedienung drücken, schaltet der Receiver im Programmmodus auf das nächste bzw. vorige Programm um (in Programmtabelle, Programmliste und Programmführer wird das Programm erst nach Drücken der Taste OK eingestellt).

Wenn das gewünschte Programm gesperrt ist (Kindersicherung), muss erst das Passwort eingegeben werden. Bei Eingabe eines falschen Passworts (es erscheint keine Warnung), wird das gewünschte Programm nicht aufgerufen. Dann erreichen Sie mit den Tasten P- und P+ das vorige bzw. nächste Programm.

5.6. LAUTSTÄRKE ERHÖHEN / VERRINGERN (CURSOR RECHTS / LINKS) [7 / 8]:

Wenn Sie die Taste ▶ oder ▶ auf der Fernbedienung oder am Gerät drücken, wird eine Lautstärkeskala eingeblendet. Sie stellen den Ton lauter bzw. leiser, indem Sie den Cursor auf der Lautstärkeskala mit ▶ bzw. ▶ bewegen.

5.7. PROGRAMMLISTE / SEITE NACH OBEN (ROTE TASTE) [15]:

Wenn Sie LIST drücken, wird die Gesamtprogrammliste oder eine der vier Favoritenlisten angezeigt. Wenn das zuletzt eingestellte Programm zu Ihren Favoritenprogrammen gehört, wird die Favoritenliste eingeblendet, in der das Programm enthalten ist.

Mit der ROTEN Taste können Sie Programme in den Listen seitenweise ansehen. Die ROTE Taste dient auch dazu, die Informationen zu einer Sendung im Programmführer Seite für Seite anzuzeigen. Mit dieser Taste blättern Sie jeweils eine Seite zurück.

5.8. AUDIOMODUS-AUSWAHL LRS (linker Kanal, rechter Kanal oder Stereo) [11]:

Mit der gelben Taste wechseln Sie den Audiomodus. Als Standardmodus ist die Stereo-Wiedergabe aktiviert. Wenn Sie nur den rechten oder linken Tonkanal hören möchten, ändern Sie den Audiomodus mit dieser Taste. Die Wiedergabe des linken oder rechten Tonkanals erfolgt über beide Ausgänge bzw. Lautsprecher. Beim Ändern des Audiomodus wird eine entsprechende Anzeige eingeblendet. Diese Einstellung wird für jedes Programm gespeichert, so dass beim nächsten Aufrufen des Programms gleich der gewünschte Audiomodus eingestellt ist.

5.9. INFO / HILFE (?-TASTE) [12]:

Wenn Sie die INFO-Taste (?) drücken, wird ein Informationstext angezeigt. Die Informationen beziehen sich auf das laufende Programm. Dazu gehören Programmnummer, Programmname, Programmmodus (TV oder Radio), Transpondername, Transponderfrequenz, Name der Favoritenliste (nur bei Favoritenprogrammen), Audiomodus, Teletext-Modus und eine kurze Beschreibung der Sendung, zusätzliche Audio-, Video- und PCR PID-Werte des Programms.

Mit der INFO-Taste können Sie auch die Beschreibungen einiger Fernbedienungsfunktionen in den Menüs aufrufen. Das Hilfefenster muss mit der INFO-Taste wieder geschlossen werden, damit die Optionen im Menü ausgeführt werden können.

5.10.SPRACHENTASTE (MEHRSPRACHENFUNKTION) [13]:

Mit der Sprachentaste (LANG.) können Sie eine andere Sprache für das aktuelle Programm auswählen. Wenn Sie auf LANG. drücken, erscheint ein Menü mit den verfügbaren Sprachen für TV und Radio. Wählen Sie mit P+, P- die gewünschte Sprache aus, und bestätigen Sie mit OK. Wenn das Programm nicht mehrsprachenfähig ist, wird eine Meldung angezeigt.

5.11. GUIDE-TASTE (ELEKTRONISCHER PROGRAMMFÜHRER) [14]:

Wenn Sie die GUIDE-Taste drücken, wird auf dem Bildschirm der elektronische Programmführer (EPG) angezeigt. In diesem Menü werden zunächst die Informationen zu den laufenden Sendungen angezeigt.

Durch Umschalten (Taste LINKS / RECHTS) erhalten Sie Informationen zu den nächsten Sendungen (Beginn und Ende, Programmnummer, Programmname, Name der Sendungen im empfangenen Transponder).

Das Menü enthält eine Zeitskala, die von der aktuellen Uhrzeit an die nächsten drei Stunden abdeckt. Auf der Skala ist je nach Einstellung die Dauer der „laufenden Sendung“ oder der „nächsten Sendung“ dargestellt.

Jedes Programm besitzt auch eine „Reminder“-Funktion, mit der Sie auf den Beginn der nächsten Sendung aufmerksam gemacht werden. Um den Reminder zu aktivieren, drücken Sie im Modus „Nächste Sendung“ auf OK. (Das Uhrsymbol bei der Zeitskala ist nun markiert.) Wenn die markierte Sendung beginnt, wird eine Meldung eingeblendet. Nach Bestätigung der Meldung schaltet der Receiver auf die gewünschte Sendung um.

Weitere Informationen dazu erhalten Sie in der Menübeschreibung dieser Bedienungsanleitung.

5.12. FAVORITENPROGRAMM (BLAUE TASTE) [10]:

Jedes Programm kann aus der Programmtabelle als Favorit ausgewählt werde. Dazu gehen Sie auf das gewünschte Programm, und wählen Sie mit der Taste „▶“ die Option „Favoriten“. Wenn Sie bei dem gewünschten Favoritenprogramm auf „OK“ drücken, wird es auf eine oder mehrere der vier Favoritenlisten gesetzt. Bei aktivem Favoritenmodus können Sie mit der Taste FAV zwischen den Favoriten umschalten. Es gibt keine Begrenzung für die Anzahl der Favoritenprogramme. Sie können beliebig viele Favoriten in die Listen eintragen.

Wenn kein Menü eingeblendet ist, und Sie drücken FAV (blaue Taste) auf der Fernbedienung, schaltet der Receiver vom aktuellen Programm auf das erste Favoritenprogramm um. Mit den Tasten ▲" und „▼ können Sie in der aktuellen Favoritenliste ein beliebiges Programm auswählen. Die anderen Favoritenlisten rufen Sie durch wiederholtes Drücken der Taste FAV auf. Wenn keine Programme in den Favoritenlisten eingetragen sind, wird eine Meldung eingeblendet.

Sofern das aufgerufene Programm mit dem Sperrcode gesperrt ist, geben Sie das Passwort ein. Bei Eingabe eines falschen Passworts (es erscheint keine Warnung), wird das gewünschte Favoritenprogramm nicht aufgerufen. Dann erreichen Sie mit den Tasten P- und P+ das vorige bzw. nächste Programm. Die anderen Favoritenlisten rufen Sie durch wiederholtes Drücken der Taste FAV auf.

5.13. UNTERTITEL / SEITE NACH UNTEN (GRÜNE TASTE) [16]:

Wenn Sie die Taste SUBTITLE drücken, wird ein Menü mit der Standardsprache bzw. der Sprache des ersten Untertitels vom ausgestrahlten Sender angezeigt. In diesem Menü können Sie die Sprache durch Umschalten ändern. Wenn das Programm keine Untertitel überträgt, wird „Keine" angezeigt. Nach der Auswahl der Sprache erscheint der entsprechende Untertitel am Bildschirm. Wenn Sie Keine auswählen, werden die Untertitel ausgeblendet.

Mit der Grünen Taste rufen Sie die Programme in Programmtabelle und Programmliste Seite für Seite auf. Die Taste dient auch dazu, die Informationen zu den Sendungen im elektronischen Programmführer (EPG) seitenweise anzuzeigen. Mit dieser Taste blättern Sie jeweils eine Seite vor.

5.14. MUTE (Ton stummschalten) [17]:

Wenn Sie die MUTE-Taste drücken, wird das Stummschaltungssymbol rechts am Bildschirm eingeblendet. Das Symbol wird so lange angezeigt, bis Sie erneut die MUTE-Taste oder die Taste / ◀ drücken.

Das Stummschaltsymbol wird nicht in den Menüs angezeigt.

6. MENÜOBERFLÄCHE:

6.1. HAUPTMENÜ:

Wenn Sie die Taste MENU auf der Fernbedienung oder auf der Vorderseite des Geräts drücken, wird das HAUPTMENÜ aufgerufen.

Das Menü enthält folgende Untermenüs:

1. Programmtabelle
2. Installation
3. Einstellungen
4. Timer

6.2. PROGRAMMTABELLE:

In diesem Menü können Sie folgende Aktionen ausführen:

1. Programmwahl aus der Gesamtliste
2. Programme sortieren
3. Programme löschen
4. Programme umbenennen
5. Programme sperren
6. Favoritenlisten einrichten

6.2.1. PROGRAMMWAHL AUS DER GESAMTLISTE:

Mit den Tasten ▲", „▼(P+ / P-) bewegen Sie den Cursor in der Programmliste zum nächsten bzw. vorigen Programm. Mit der Roten/Grünen Taste (LIST/SUBTITLE) blättern Sie die Listenseiten zurück bzw. vor.

Wenn das Feld „Auswählen“ hervorgehoben ist, können Sie das markierte Programm mit OK aufrufen. Das gewählte Programm wird dann rechts oben am Bildschirm angezeigt.

Mit der Bildlaufleiste in der Mitte wird die Position des angezeigten Programms innerhalb der Gesamtliste dargestellt.

6.2.2. PROGRAMME SORTIEREN:

Das Sortieren erfolgt durch Verschieben der einzelnen Programme auf eine neue Position innerhalb der Liste. Dazu markieren Sie das Feld Schieben mit den Tasten „“ / „Anschließend wählen Sie das zu verschiebende Programm mit OK aus, so dass das Programm rot angezeigt wird. Nun setzen Sie das Programm mit „“ / „auf einen der vorigen / nächsten Programmplätze. Der gewünschte Programmplatz kann auch als Ziffer eingegeben werden. (Wenn die eingegebene Nummer größer ist als die höchste Programmnummer, wird das Programm automatisch auf den höchsten Programmplatz gesetzt.) Wenn Sie mit der Position des Programms zufrieden sind, drücken Sie auf OK, um das Sortieren abzuschließen.

6.2.3. PROGRAMME LÖSCHEN:

Um ein Programm zu löschen, markieren Sie es mit den Tasten „/„/Rot/Grün. Markieren Sie anschließend mit „/„/“ das Feld „Löschen“, und drücken Sie auf OK. Nun werden Sie aufgefordert, den Löschvorgang zu bestätigen. Wenn Sie löschen möchten, wählen Sie „Ja“ und drücken Sie einmal auf OK. Wenn Sie den Löschvorgang abbrechen möchten, wählen Sie „Nein“, oder drücken Sie auf MENU.

6.2.4. PROGRAMME UMBENENNEN:

Um ein bestimmtes Programm umzubenennen, wählen Sie es aus, markieren Sie mit den Tasten „◀“ / ▶" das Feld „Name ändern“, und drücken Sie auf OK. Der Name wird rechts im Menü angezeigt. Das erste Zeichen im Namen ist hervorgehoben.

Mit „◀“ / „▶“ gehen Sie zum nächsten/vorigen Zeichen. Mit „▲“ / „▼ändern Sie den Buchstaben (z.B. ändern Sie den Buchstaben b mit der Taste Abwärts zu a, und mit Aufwärts zu c). Mit den Zifferntasten „0“ bis „9“ können Sie den markierten Buchstaben durch den entsprechend zugewiesenen Buchstaben ersetzen.

Mit der Taste MENU brechen Sie die Bearbeitung ab, mit OK speichern Sie den neuen Programmnamen.

6.2.5. PROGRAMME SPERREN:

Das Sperren von Programmen bietet die Möglichkeit, bestimmte Programme nur mit Passwort zugänglich zu machen. Um ein Programm zu sperren, müssen Sie zunächst das Passwort kennen. Es ist werkseitig auf 0000 gesetzt und kann nur im Menü Einstellungen geändert werden. Markieren Sie das zu sperrende Programm, wählen Sie das Feld „Sperren“, und drücken Sie auf OK. Nun wird das Passwort-Dialogfeld angezeigt. Geben Sie das Passwort ein, und drücken Sie auf OK.

Vor dem gewählten Programm wird das Symbol für die Sperre angezeigt.

Um die Sperre aufzuheben, wiederholen Sie diese Prozedur.

6.2.6. FAVORITENLISTEN EINRICHTEN:

Mit den Favoritenlisten können Sie sich Ihre Programme praktisch zusammenstellen. In dem Receiver stehen Ihnen die vier Favoritenlisten Favoriten 1 bis 4 zur Verfügung. Diese Namen können im Listenmenü geändert werden. In der Programmtabelle besteht nur die Möglichkeit, Programme in die Favoritenlisten einzufügen oder daraus zu entfernen. Das Sortieren der Favoritenprogramme ist nur in der Favoritenliste möglich.

Um ein Programm zu den Favoriten hinzuzufügen oder daraus zu entfernen, markieren Sie das Feld „Favoriten“ mit den Tasten „◀” / „▶. Das Untermenü Favoriten wird angezeigt. Wählen Sie anschließend mit den Tasten „▲” / „▼Rot/Grün das Programm aus, das in die Favoritenliste eingefügt bzw. daraus entfernt werden soll. Wählen Sie mit der Taste FAV aus dem Listenmenü den Namen der entsprechenden Favoritenliste, und drücken Sie auf OK. Das Favoritensymbol vor dem ausgewählten Programm wird nun angezeigt / entfernt.

6.3. DAS MENÜ „INSTALLATION“:

Das Menü Installation soll Ihnen beim Einrichten der Antennenparameter und beim Erstellen der Programmtabelle behilflich sein.

Das Menü enthält folgende Untermenüs:

1. Antennen Installation
2. Neue Kanäle hinzufügen
3. Hersteller Einstellungen

6.3.1. DAS MENÜ „ANTENNEN INSTALLATION“

Dieses erweiterte Menü ist Ihnen beim Einstellen und Speichern Ihrer Antennenparameter für den entsprechenden Satelliten behilflich (ASTRA, HOTBIRD, TURKSAT1B, TURKSAT1C, ....). In dem Menü Antenneninstallation werden alle gespeicherten Satelliten mit den Namen und Parametern angezeigt. Es gibt insgesamt 16 Satelliten, einige davon sind bereits vorprogrammiert. Mit den Tasten können Sie die Satelliten bearbeiten, speichern oder durchsuchen.

Nach dem Aufrufen des Menüs Antennen Installation werden die folgenden Parameter angezeigt:

Satelliten Name (vorprogrammierte und weitere Namen): Zurzeit sind die vier voreingestellten Satelliten Astra, Hotbird, Turksat1b, Turksat1c und zwölf benutzerdefinierte Satelliten Benutzer 1....Benutzer 12 verfügbar.

Untere Frequenz: Diesen Wert stellen Sie entsprechend der unteren Oszillatorfrequenz Ihres LNB ein (Standard: 9750 für Universal-LNB).

Obere Frequenz: Diesen Wert stellen Sie entsprechend der oberen Oszillatorfrequenz Ihres LNB ein (Standard: 10600 für Universal-LNB).

Polarisation: Als Polarisationsebene der Antenne können Sie Horizontal, Vertikal oder beides (H/V) einstellen.

22 KHz: Sie können das obere (Ein) oder untere (Aus) Frequenzband einstellen. Wenn Sie Auto wählen, bestimmt der Receiver je nach Frequenz diese Einstellung.

DiSEqC (Aus / Tone A / Tone B / DiSEqC 1 / DiSEqC 2 / DiSEqC 3 / DiSEqC 4): Diesen Parameter sollten Sie entsprechend der Schaltposition des gewünschten Satelliten einstellen. Wenn Ihr LNB direkt am Receiver angeschlossen ist, wählen Sie die Einstellung Aus.

LNB-Strom: Sie können die LNB-Versorgung aktivieren oder deaktivieren. Wenn der Receiver nicht mit einer anderen Box verbunden ist (per Durchschleifen), wählen Sie die Einstellung Ein.

DiSEqC Wiederholung: Bei diesem Receiver ist das Wiederholungssignal optional. Wenn Sie die Einstellung Ein wählen, wird das vom Diseqc-Schalter zu dem kaskadierten Schalter abgehende DiSEqC-Signal wiederholt.

DiSEqC 1.2: Die DiSEqC 1.2 Setup-Funktionen sind unter 6.7 „Das Menü DiSEqC 1.2 Setup" detailliert erklärt.

Alle Parameterwerte sind von dem Satelliten abhängig. Wenn Sie auf einen anderen Satellitennamen umschalten, werden alle Parameter automatisch aktualisiert. Damit Sie die Intensität des Signals ablesen können, wird im Menü der Signalpegel angezeigt. Die Anzeige wird bei Änderung der Parameter aktualisiert. Alle Einstellungen werden auf dieselbe Art durchgeführt: Markieren Sie die Option, und ändern Sie den Wert mit den Tasten „/„

Wenn Sie den Suchlauf starten, werden die eingegebenen Werte für den Satelliten gespeichert. Sie werden gefragt, ob der Suchlauf gestartet werden soll. Wenn Sie OK drücken, werden alle Kanäle und Programme des Satelliten gesucht und im Receiver gespeichert. Dieses Verfahren wird als „vorprogrammierter Suchlauf“ bezeichnet.

6.3.2. NEUE KANÄLE HINZUFÜGEN:

Das Menü enthält folgende Untermenüs:

1. Automatische Suche
2. Manuelle Suche

6.3.3.i. Automatische Suche:

In diesem Menü geben Sie an, ob die ausgewählten Satelliten nur nach FTA-Kanälen oder auch nach verschlüsselten Kanälen durchsucht werden. Menüpunkte:

Satellitenname: Die Antennenauswahl (eine oder alle) erfolgt durch Umschalten.

Symbol Rate1/2/3: Zusätzliche Symbolraten für neu hinzugekommene Transponder werden direkt über die Zifferntasten eingegeben.

Verschlüsselte Programme suchen: Hier legen Sie fest, ob verschlüsselte Programme gesucht werden oder nicht.

Für jeden der bekannten Satelliten ASTRA, HOTBIRD, TURKSAT1B, TURKSAT1C usw. ist eine Symbolratentabelle vorhanden, die zuvor im Receiver abgespeichert wurde. Der Suchlauf erfolgt nach dieser Tabelle und nach evtl. vorhandenen zusätzlichen Symbolraten.

Wenn die Suche beendet ist, werden die neu gefundenen Programme in die Programmtabelle aufgenommen.

6.3.3.ii. Manuelle Suche:

Hierbei handelt es sich um ein erweitertes Menü. Menüpunkte:

1. Satelliten Name
2. Polarisation
3. Frequenz
4. Symbol Rate
5. Netzwerk-Suche
6. PID-Suche (für Einzelkanalsuche)

Satelliten Name, Polarisation und Netzwerk-Suche werden durch Umschalten eingestellt. Symbol Rate und Frequenz werden direkt mit den Zifferntasten eingegeben. Video-, Audio- und PCR-PID des gewünschten Programms können über PID-Suche eingegeben werden. Speichern Sie die Werte mit OK. Die gefundenen neuen Programme werden in die Programmtabelle aufgenommen.

Sobald Sie die Transponderfrequenz eingegeben haben, ändern sich die Balkenanzeigen der Signalstärke (Signalpegel und Signalqualität) im unteren Bereich des Menüs. Die Balken zeigen die Stärke des digitalen Signals bei dieser Frequenz an.

Wenn Sie unter Netzwerksuche die Einstellung Ja wählen, werden nach der Abstimmung auf diesen Transponder die Parameter anderer Transponder aus der NIT (Network Information Table) bezogen. Das Gerät stellt dann auch andere Transponder ein

6.3.4. HERSTELLER EINSTELLUNGEN:

Sie können diese Option verwenden, um die Kanaltabelle und die Standardeinstellungen zu laden, die werkseitig im Receiver gespeichert wurden. Um die Werkseinstellungen zu aktivieren, markieren Sie diese Option, und drücken Sie auf OK. Anschließend wird eine Warnmeldung angezeigt, wie: „Möchten Sie wirklich alle Programme löschen und die voreingestellte Kanaltabelle laden?“. Bestätigen Sie mit OK, oder brechen Sie den Vorgang mit der Taste MENU (oder mit Nein) ab.

6.4. DAS MENÜ „KONFIGURATION" (EINSTELLUNGEN):

Sie haben die Möglichkeit, den Receiver zu konfigurieren. Wählen Sie Konfiguration aus dem Hauptmenü, und drücken Sie auf OK. Zwei Modi sind verfügbar: Einfaches Menü und Erweitertes Menü. Im Modus „Erweitertes Menü“ können Sie den Modus „Einfaches Menü“ aufrufen und umgekehrt.

6.4.1. MENÜ SPRACHE:

Die Sprache, die in den Menüs verwendet wird. Wählen Sie mit den Tasten „▲“ / „▼ die Option Menü Sprache aus, und drücken Sie auf OK. Ändern Sie mit den Tasten „◀“ / „▶ die eingestellte Menü Sprache. Fünf Sprachen stehen zur Auswahl: Englisch, Deutsch, Französisch, Türkisch und Italienisch.

6.4.2. AUDIO SPRACHE:

Wählen Sie mit den Tasten „▲“ / „▼ die Option Audio Sprache aus, und drücken Sie auf OK. Ändern Sie mit den Tasten „◀“ / „▼ die eingestellte Audio Sprache. Wenn Sie das Menü Konfiguration verlassen, werden die Änderungen gespeichert. Wenn neue Programme hinzukommen, werden diese mit der Standard-Audiosprache in der Datenbank registriert.

6.4.3. UNTERTITELSPRACHE:

Wählen Sie mit den Tasten „▲“ / „▼ die Option Untertitelsprache aus, und drücken Sie auf OK. Ändern Sie mit den Tasten ▲“ / ▶ die eingestellte Untertitelsprache. Wenn Sie das Menü Konfiguartion verlassen, werden die Änderungen gespeichert.

6.4.4. BILDFORMAT:

Wählen Sie mit den Tasten „▲“ / „▼ die Option Bildformat aus, und drücken Sie auf OK. Ändern Sie mit den Tasten „◀“ / „▶ das eingestellte Bildformat. Sie haben die Wahl zwischen 4: 3 und 16: 9.

Für die Einstellung 4:3 gilt Folgendes:

- Ein Bild, das im Format 4:3 empfangen wird, wird auch im Originalformat dargestellt.

- Ein 16:9-Bild wird in das Format 4:3 konvertiert und im Fernsehgerät verzerrungsfrei dargestellt. Dabei wird es aus dem 16:9-Format mit PAN- und SCAN-Vektoren ausgeschnitten, sofern diese übertragen werden. Anderenfalls entspricht das extrahierte Bild dem mittleren Teil des Originalbilds.

Für die Einstellung 16:9 gilt Folgendes:

- Das Bild wird im Originalformat dargestellt. Fernsehgeräte mit Breitbildschirm können die Bilder konvertieren, wenn sie im Format 4:3 empfangen werden. Die Konvertierung wird auf unterschiedliche Weise durchgeführt und kann vom Benutzer gesteuert werden.

6.4.5. TV-AUSGANG:

Wählen Sie mit den Tasten ▲" / „▼ die Option TV-Ausgang aus, und drücken Sie auf OK. Ändern Sie mit den Tasten „◀" / „▼ das eingestellte TV-Ausgangssignal. RGB ergibt eine bessere Bildqualität als CVBS.

6.4.6. HF-MODULATOR:

Wählen Sie mit den Tasten ▲" / „▼ die Option HF-Modulator aus, und drücken Sie auf OK. Geben Sie die Modulatorfrequenz direkt mit den Zifferntasten ein.

6.4.7. KINDERSICHERUNG:

Wählen Sie mit den Tasten „▲“ / „▼ die Option Kindersicherung aus, und drücken Sie auf OK. Die Passwortmaske für die Sicherheitseinstellungen wird angezeigt. Es gibt nur ein Passwort, das werkseitig auf „0000“ eingestellt ist. Wenn Sie das Passwort korrekt eingeben, wird das Menü Kindersicherung mit den folgenden Optionen angezeigt:

6.4.7.i. Kindersicherung (Tasten am Gerät sperren):

Mit der Einstellung Aktiv sind die Tasten am Gerät gesperrt, mit Inaktiv ist die Sperre aufgehoben. Bei aktiver Tastensperre können die Bedienungselemente an der Gerätefront nicht benutzt werden. Um diese Tasten wieder benutzen zu können, müssen Sie die Sperre aufheben (Einstellung Inaktiv).

Wenn Sie das Menü verlassen, werden die Änderungen gespeichert.

6.4.7.ii. Menüsperre / Menü Verriegelung:

Hier gibt es die Einstellmöglichkeiten Hauptmenü// Installation und Inaktiv. Wenn die Menüsperre Inaktiv ist, sind alle Menüs zugänglich. Wenn Sie Hauptmenü auswählen, erreichen Sie das Hauptmenü nur mit gültigem Passwort. Mit der Einstellung Installation ist das Menü Installation nur mit gültigem Passwort zugänglich.

6.4.7.iii. PIN Änderung (Passwort ändern):

Mit dieser Option ändern Sie das Passwort. Wenn Sie auf OK drücken, wird die Passwortmaske eingeblendet. Geben Sie mit den Zifferntasten das neue 4stellige Passwort ein. Um das Passwort zu bestätigen, geben Sie es ein zweites Mal ein.

Wenn beide Eingaben übereinstimmen, wird das neue Passwort übernommen.

Beim Verlassen des Menüs Kindersicherung wird das Passwort gespeichert.

6.4.8. ZEIT EINSTELLUNGEN:

Wählen Sie mit den Tasten ▲" / „▼ die Option Zeit Einstellungen aus, und drücken Sie auf OK. Das Menü Zeit Einstellungen enthält folgende Optionen:

Das aktuelle Datum wird in dieser Zeile im Format Tag.Monat.Jahr und die Uhrzeit im Format Stunden:Minuten angezeigt. Beim ersten Einschalten des Receivers sind die Angaben auf „00:00/01.01.2001“ gesetzt. Geben Sie mit den Tasten „/„ und mit den Zifferntasten die tatsächlichen Werte für Uhrzeit, Datum und Zeitverschiebung (Offset) ein. Die Zeitverschiebung wird in Stunden gegenüber der UTC-Zeit (Universal Time Coordinated) angegeben.

6.4.8.i. Uhrzeit:

Wählen Sie mit den Tasten „▲“ / „▼ die Option Uhrzeit aus, und geben Sie die aktuelle Zeit mit den Zifferntasten ein. Nur die Ziffern für gültige Uhrzeiten werden angenommen. Die Uhrzeit wird aktualisiert, sobald Sie mit der Taste MENU in das Menü Konfiguration zurückkehren.

6.4.8.ii. Datum:

Wählen Sie mit den Tasten „▲“ / „▼ die Option Datum aus, und geben Sie das aktuelle Datum mit den Zifferntasten ein. Nur Ziffern für gültige Datumsangaben werden angenommen. Das Datum wird aktualisiert, sobald Sie mit der Taste MENU in das Menü Konfiguration zurückkehren.

6.4.8.iii. Offset:

Wählen Sie mit „▲“ / „▼ die Option Offset aus, und stellen Sie mit „◀“ / „▼ die Zeitverschiebung gegenüber der UTC-Zeit ein. Die Zeitverschiebung ändert sich direkt beim Einstellen. Die Uhrzeit wird der neuen Zeitverschiebung angepasst. Die neuen Werte für Uhrzeit und Zeitverschiebung werden gespeichert, sobald Sie mit der Taste MENU in das Menü Konfiguration zurückkehren.

6.4.9. EINFACHES / ERWEITERTES MENÜ:

Je nachdem, welcher Modus gerade aktiv ist, wählen Sie mit den Tasten „5“ / „6“ die Option Einfaches bzw. Erweitertes Menü aus, und drücken Sie auf OK. Die Optionen der beiden Modi sind unter Das Menü Konfiguration bereits beschrieben.

6.5. DAS MENÜ „TIMER“:

Wählen Sie im Hauptmenü mit den Tasten ▲" / „▼ die Option Timermenü aus, und drücken Sie auf OK. Das Menü Timer zeigt eine Tabelle mit den Angaben Timer-Nr., Programmname, Startzeit, Stoppzeit, Startdatum und Modus für alle fünf Timer.

Sie können den Timer auf zweierlei Art aktivieren. Wenn die Werte für Start-, Stoppzeit und Datum richtig eingestellt sind: Schalten Sie mit den Tasten "◀" / "▶" den Modus von „Inaktiv“ auf „Aktiv“ um.

Wenn die Werte zum Teil ungültig sind oder komplett geändert werden sollen: Markieren Sie den gewünschten Timer, und drücken Sie auf OK. Ein neues Fenster für die Eingabe der Timer-Daten wird im unteren Bereich des Bildschirms eingeblendet. Geben Sie folgende Timer-Daten ein:

Art: Programmart TV oder Radio; Auswahl erfolgt mit den Tasten „◀“ / „▶“.

Name: Programmname. Je nach ausgewählter Programmart können Sie mit „/„“ durch die TV- oder Radioliste navigieren.

Anf.: Startzeit des Timers

Ende: Stoppzeit des Timers

Datum: Datum für den Timer

Modus: Mit „◀“ / „▶“ wählen Sie „Einmalig“, „Täglich“ oder „Wöchentlich“.

„Anf.“, „Ende“ und „Datum“ geben Sie mit den Zifferntasten ein. Als Orientierung sind im rechten unteren Bereich des Bildschirms aktuelle Uhrzeit und Datum eingeblendet.

Beachten Sie bitte, daassich die Informationen über die Sendungen durch den Wechsel des Transponders automatisch ändern. Daher dauertes nach dem Wechsel einige Sekunden, bis alle Daten über das Programm des neuen Transponders angezeigt werden.

Wenn der Transponder keine Informationen ausstrahlt, werden nur die Programmnamen angezeigt.

Mit den Tasten „◀“ / „▶“ können Sie den Anzeigemodus (derzeitig laufende Sendung oder nächste Sendung) ändern. (Standardeinstellung ist Derzeitige.)

6.6. BEDIENUNG AUSSERHALB DES MENÜ'S:

6.6.1.ELEKTRONISCHER PROGRAMMFÜHRER (EPG):

Wenn kein Menü angezeigt wird, können Sie mit der Taste GUIDE den Elektronischen Programmführer aufrufen. Alle Programme des aktuellen Transponders (in dem das aktuelle Programm ausgestrahlt wird) werden angezeigt. Das aktuelle Programm ist hervorgehoben. Mit den Tasten „“ können Sie das Programm ändern.

Mit einigen Programmen werden Name, Beginn, Ende sowie eine kurze bzw. ausführliche Beschreibung der derzeit laufenden bzw. der nächsten Sendung ausgestrahlt.

Beachten Sie bitte, dass sich die Informationen über die Sendungen durch den Wechsel des Transponders automatisch ändern. Daher dauches nach dem Wechsel einige Sekunden, obsisste Daten über das Programm des neuen Transponders angezeigt werden.

Wenn der Transponder keine Informationen ausstrahlt, werden nur die Programmnamen angezeigt.

Mit den Tasten „◀“ / „▶“ können Sie den Anzeigemodus (derzeitig laufende Sendung oder nächste Sendung) ändern. (Standardeinstellung ist Derzeitige.)

6.6.1.i. Anzeigemodus „Derzeitig laufende Sendung“:

Mit den Tasten „▲“ / „▼/OK können Sie das markierte TV- bzw. Radioprogramm ändern. Mit “ oder „▶“ schalten Sie in den Anzeigemodus „Nächste“ Sendung.

Beginn und Ende der derzeit laufenden Sendung werden über dem Textfeld eingeblendet. Die Informationen über die laufende Sendung finden Sie in dem Textfeld. Mit den Tasten Rot/Grün können Sie in dem Text blättern.

Rechts unten am Bildschirm wird die Dauer der laufenden/nächsten Sendung auf einer dreistündigen Skala angezeigt. Der gelb hervorgehobene Teil zeigt die laufende Sendung.

6.6.1.ii. Anzeigemodus „Nächste Sendung“:

Mit den Tasten „▲“ / „▼/OK können Sie das markierte TV- bzw. Radioprogramm ändern. Mit◀" oder „▶“ schalten Sie in den Anzeigemodus „Derzeitige“ Sendung.

Beginn und Ende der nächsten Sendung werden über dem Textfeld eingeblendet. Die Informationen über die nächste Sendung finden Sie in dem Textfeld. Mit den Tasten Rot/Grün können Sie in dem Text blättern.

Rechts unten am Bildschirm wird die Dauer der laufenden/nächsten Sendung auf einer dreistündigen Skala angezeigt. Der gelb hervorgehobene Teil zeigt die nächste Sendung.

Jedes Programm besitzt auch eine „Reminder“-Funktion, mit der Sie auf den Beginn der nächsten Sendung aufmerksam gemacht werden. Um den Reminder zu aktivieren, drücken Sie im Modus „Nächste“ Sendung auf OK.

(Das Uhrsymbol bei der Zeitskala ist nun markiert.) Wenn die markierte Sendung beginnt, wird eine Meldung eingeblendet. Nach Bestätigung der Meldung schaltet der Receiver auf die gewünschte Sendung um.

Mit OK können Sie den Reminder wieder deaktivieren.

6.6.2. MELDUNGEN:

Bei verschlüsselten Programmen ohne Videosignal erscheint nach dem Ausblenden der Programminformationen die Meldung „Verschlüsselter Kanal“.

VERSCHLÜSSELTTER KANAL

Wenn der Receiver kein Signal empfängt (z.B. wenn das Antennenkabel nicht angeschlossen ist), wird die Meldung „Kein Signal" angezeigt.

Kein Signal

Bei Kurzschlüssen im LNB erscheint die Meldung: „LNB überlastet!!! Ziehen Sie den Netzstecker des Receivers“.

LN3 überlastet II Ziehen Sie den Netzstecker des Receivers

Wenn keine Programme gespeichert sind, können Timer-Menü, Programmliste und Programmtablele nicht aufgerufen werden. Eine Programmwahl ist dann nicht möglich. Daher wird die Meldung „Neue Programme speichern!“ angezeigt.

Neue Programme speichern!

6.6.3. PROGRAMMWAHL:

Sie gelangen auf zweierlei Art zu den Programmen:

Mit den Tasten P+ / P-: Mit „▲“ / „▼(P+ / PF-) gelangen Sie zum nächsten bzw. vorigen Programm auf der Liste.

Beachten Sie, dass die Programmwahl mit den Tasten „/„ nur in den definierten Listen möglich ist (Favoritenliste 1, 2, 3, 4 oder TV- und Radio-Gesamtliste). Wenn Sie im TV-Modus mit der Blauen Taste die Liste Favoriten 1 aufrufen, schalten Sie mit „„ / „zum nächsten/vorigen TV-Programm auf dieser Liste um. Wenn Sie im Radiomodus mit der Blauen Taste die Liste Favoriten 1 aufrufen, schalten Sie mit „„ / „zum nächsten/vorigen Radioprogramm der Liste um.

Mit den Zifferntasten: Wenn kein Menü angezeigt wird und Sie eine Zifferntaste drücken, wird links oben eine kleine Eingabemaske eingeblendet. Nach Eingabe der ersten Ziffer können Sie innerhalb von Sekunden die nächste Ziffer eingeben. Wenn keine weitere Ziffer folgt, schaltet der Receiver zur eingegebenen Programmnummer.

Wenn die eingegebene Zahl größer ist als die Anzahl der gespeicherten Programme, schaltet der Receiver auf das letzte Programm.

Bei jedem Umschalten auf ein neues Programm wird im unteren Bereich des Bildschirms ein Informationsfenster eingeblendet.

Folgende Informationen werden angezeigt:

Satellitenname

Transponderfrequenz

Favoritenfeld (Wenn Sie das Programm aus einer Favoritenliste gewählt haben, erscheint der Listenname. Stammt das Programm aus der Gesamtliste, so bleibt das Feld leer.)

Programmnummer

Ein Symbol für TV- bzw. Radioprogramm (ein rotes Kreuz über dem Symbol bedeutet, dass das Programm verschlüsselt ist).

Programmname

Ein Symbol für Stereo, Mono links oder Mono rechts.

Ein Symbol für Teletext (Wenn das Programm keinen Teletext überträgt, ist das Feld leer.)

Ein Symbol für Untertitel (Wenn das Programm keine Untertitel überträgt, ist das Feld leer.)

Wenn Sie ein gesperrtes Programm aufrufen, werden Sie aufgefordert, den Sperrcode einzugeben (siehe Abb.). Erst wenn Sie mit den Zifferntasten den richtigen Code eingegeben haben, wird das gesperrte Programm aufgerufen. Um den Kanal zu übergehen, verwenden Sie die Tasten P+/P-.

6.6.4. LAUTSTÄRKE:

Wenn Sie ausserhalb der Menüs die Taste◀/▶ auf der Fernbedienung oder am Gerät drücken, wird eine Lautstärkeskala eingebendet. Um die Lautstärke einzustellen, halten Sie die Tasten gedrückt (mit ▶" lauter, mit ▶" leiser).

Wenn Sie die Mute-Taste drücken, wird das Stummschaltsymbol rechts oben am Bildschirm eingeblendet. Das Symbol wird so lange angezeigt, bis Sie die Mute-Taste erneut drücken. In den Menüs ist das Stummschaltsymbol nicht sichtbar.

6.6.5. DAS MENÜ „LISTEN" (ROTE TASTE):

In dem Menü Listen werden Gesamtliste und Favoritenlisten verwaltet. In diesem Menü können Sie folgende Aktionen ausführen:

1. Programme aus der aktuellen Liste wählen
2. Programme sortieren
3. Programme löschen (das Entfernen der Favoritenprogramme ist nur in den Favoritenlisten möglich)
4. Favoritenlisten umbenennen

Wenn Sie das Menü Listen mit der Roten Taste aufrufen, wird die Favoritenliste eingeblendet, in der auch das laufende Favoritenprogramm enthalten ist. Wenn das laufende Programm kein Favoritenprogramm ist, wird die Gesamtliste angezeigt (im Radiomodus die Radioprogramme, im TV-Modus die TV-Programme). Der Name der angezeigten Liste wird links oben eingeblendet.

6.6.5.i. Programme auswählen:

Um ein bestimmtes Programm aufzurufen, markieren Sie es mit den Tasten „Rot/Grün. Wenn das Feld „Auswählen“ markiert ist, drücken Sie auf OK. Name und Nummer des gewählten Programms werden rechts oben am Bildschirm angezeigt.

Die Bildlaufleiste in der Mitte des Bildschirms zeigt die Position des angezeigten Programms innerhalb der Gesamtliste.

6.6.5.ii. Programme sortieren:

Das Sortieren erfolgt durch Verschieben der einzelnen Programme auf eine neue Position innerhalb der Liste. Dazu markieren Sie das Feld Schieben mit den Tasten „◀“ / „▼ Anschließend wählen Sie das zu verschiebende Programm mit OK aus, so dass das Programm rot angezeigt wird. Nun setzen Sie das Programm mit „▲“ / „▼ auf einen der vorigen / nächsten Programmplätze. Der gewünschte Programmplatz kann auch als Ziffer eingegeben werden. Wenn Sie mit der Position des Programms zufrieden sind, drücken Sie auf OK.

6.6.5.iii. Programme löschen:

Um ein Programm zu löschen, markieren Sie es mit den Tasten „▲“/„Rot/Grün. Markieren Sie anschließend mit „◀“/„das Feld „Löschen“, und drücken Sie auf OK. Nun werden Sie aufgefordert, den Löschvorgang zu bestätigen. Wenn Sie löschen möchten, wählen Sie „JA“, und drücken Sie einmal auf OK. Wenn Sie den Löschvorgang abbrechen möchten, wählen Sie „NEIN“, oder drücken Sie auf MENU.

Beachten Sie beim Löschen aus Favoritenlisten, dass die Programme nicht endgültig gelöscht, sondern nur aus der entsprechenden Favoritenliste entfernt werden. Um Programme endgültig zu löschen, müssen diese aus der Gesamtliste entfernt werden.

6.6.5.iv. Favoritenlisten umbenennen:

Um die aktuelle Favoritenliste umzubenennen, markieren Sie mit den Tasten „/„ das Feld „Name ändern“, und drücken Sie auf OK. Der Name wird nun rechts im Menü angezeigt. Das erste Zeichen im Namen ist hervorgehoben.

Mit „◀“ / „▶“ gehen Sie zum nächsten/vorigen Zeichen. Mit „▲“ / „▼“ ändern Sie den Buchstaben (z.B. ändern Sie den Buchstaben b mit der Taste „▼“ zu a, und mit „▲“ zu c). Mit den Zifferntasten „0“ bis „9“ können Sie den markierten Buchstaben durch den entsprechend zugewiesenen Buchstaben direkt ersetzen.

Mit der Taste Menu können Sie die Bearbeitung abbrechen, mit OK speichern Sie den neuen Namen der Favoritenliste.

6.7. DAS MENÜ „DiSEqC 1.2 Einstellungsmenü“

Das Menü DiSEqC 1.2 Einstellungsmenü befindet sich unter dem Menü Antennen Installation. Bevor Sie das Menü DiSeqC 1.2 Einstellungsmenü aufrufen, wählen Sie zunächst im Menü Antennen Installation den Satellitennamen und seine Eigenschaften (Polarisation, Frequenzband) aus.

Das Einrichten der Parameter „Polarisation“ und „22 KHz“ im Menü Antennen Installation ist optional. Die Polarisation ist standardmäßig auf „H/V“ (sowohl horizontal als auch vertikal) eingestellt und 22 KHz ist auf „Auto“ gesetzt (22 KHz Aus und 22 KHz Ein). Diese Parameter können so belassen werden, um die Installation zu vereinfachen. Der Antennenrotor bewegt die Antenne auf der Polachse. Dabei beobachten Sie die Balkenanzeige Signalqualität. Wenn der Receiver auf einen Satelliten eingestellt wird, erhöht sich die Signalqualität. Wenn Sie mit der Signalqualität zufrieden sind, speichern Sie die aktuelle Antennenposition. Anderenfalls führen Sie eine Feinabstimmung durch, bis die gewünschte Intensität erreicht ist.

Abb. 6.7.1 Das „DiSEqC 1.2 EINSTELLUNGSMENÜ“

Vorprogrammierte Satelliten einstellen

Im Receiver sind bereits einige Satelliten vorprogrammiert. Diese Satelliten sind mit Namen aufgeführt (z.B. Astra, Hotbird, usw.). Für vorprogrammierte Satelliten brauchen Sie keine Referenz-Transponder eingeben. Abbildung 6.7.1 zeigt das DiSEqC 1.2 Einstellungsmenü für einen vorprogrammierten Satelliten.

1. Ein Programm des gewünschten Satelliten aus der Vorprogrammierliste einschalten
2. Menü „Antennen Installation „ aktivieren.
3. Cursor auf „DiSEqC 1.2“ stellen, und auf „An“ stellen (Links-Rechts-Taste)
4. Mit „OK“ in das „DiseqC 1.2 Menü wechseln.
5. Der TP des gewählten Programms ist eingestellt.
6. Menüzeile „Treiber Motor“ wählen und Antenne mit den Links/Rechts-Tasten drehen, bis die Signalqualität mindestens 40 beträgt. Qualität auf Maximum fahren.
7. Cursor auf Menüzeile „Satellitenposition speichern“ fahren undmit „OK“ bestätigen.
8. Mit Taste „Menü“ zurück, und Programmsuche starten. Es werden alle vorprogrammierten Transponder abgesucht.
9. Neue Programme des Satelliten werden ans Listenende angefügt.

Neuen Satelliten ohne vorprogrammierte Transponder einstellen

Satelliten ohne Vorprogrammierung sind mit Benutzer 1, Benutzer 2 usw. bezeichnet. Hier sollten Sie Frequenz, Symbolrate und Polarisation eines Referenz-Transponders eingeben, damit der Satellit eingestellt werden kann. Abbildung 6.7.2 zeigt das DiSEqC 1.2 Einstellungsmenü für einen Satelliten ohne vorprogrammierte Daten.

1. Im Menü Antenna Installation neuen Satelliten anwählen
2. Cursor auf „DiSEqC 1.2“ stellen, und auf „An“ stellen (Links-Rechts-Taste)
3. Mit "OK" in das "DiseqC 1.2 Menü wechseln.
4. Frequenz, Symbolrate und Polarisation eines Transponders eingeben, der auf dem gewünschten Satelliten sendet.
5. Menüzeile "Treiber Motor" wählen und Antenne mit den Links/Rechts-Tasten drehen, bis die Signalqualität mindestens 40 beträgt. Qualität auf Maximum fahren.
6. Cursor auf Menüzeile „Satellitenposition speichern“ fahren undmit „OK“ bestätigen.
7. Mit "Menü" zurück.
8. Zurück und das Menü "Neue Kanäle Hinzufügen" und „Manuelle Suche“ einschalten.
9. Satellit anwählen, der zuvor gesucht wurde. Antenne bewegt sich wieder auf den neuen Satelliten.
10. Transponderdaten eingeben und Programmsuche starten.
11. Neue Programme des Satelliten werden ans Listenende angefügt.

Abb. 6.7.2 Das „DiSEqC 1.2 EINSTELLUNGSMENÜ“

Die beiden Hauptparameter Frequenz und Polarisation des Referenz-Transponders werden entsprechend der Antennenparameter eingestellt (s. Abb. 6.8.3). Wenn die Polarisation im Menü Antennen Installation auf Vertikal eingestellt ist wird sie im DiSEqC 1.2 Einstellungsmenü automatisch auf Vertikal gesetzt. Diese Einstellung lässt sich nicht ändern. Das Gleiche gilt für die Einstellung Horizontal.

Abb. 6.7.3. Hauptparameter eines Referenz-Transponders.

Die Polarisation sollte im Menü Antennen Installation auf „H/V“ gesetzt werden, damit der Wert im DiSEqC 1.2 Einstellungsmenü übernommen werden kann. Die Frequenzwerte werden gemäß 22 KHz-Modus eingestellt. Im Modus „22 KHz Aus" (Low Band) reicht der Frequenzbereich von 10700 bis 11900. Der Frequenzbereich im Modus 22KHz Ein" (High Band) reicht von 11550 bis 12750. Wenn 22 KHz auf „Auto“ gesetzt ist, können Sie einen Wert aus dem gesamten Bereich zwischen 10700 und 12750 eingeben. Bei Eingaben außerhalb des angegebenen Frequenzbereichs wird eine Warnmeldung angezeigt.

Im folgenden Abschnitt sind die Funktionen des DiSEqC 1.2-Rotors beschrieben.

6.7.1. ANTENNEN ROTOR:

Bewegt die Antenne nach Westen oder Osten und dreht sie auf der Polachse. Auf dem Bildschirm blinken die Anzeigen „Ost“ oder „West“, um die Bewegungsrichtung des Rotors anzuzeigen. Um den Rotor in eine bestimmte Richtung zu bewegen, halten Sie die Taste „3“ oder „4“ gedrückt. Der Rotor hält an, wenn Sie die Taste loslassen.

6.7.2. DREH-GESCHWINDIGKEIT:

Regelt die Geschwindigkeit des Rotors. Wählen Sie zwischen den Stufen „Schnell“ und „Langsam“. „Schnell“ eignet sich für die Einstellung größerer Winkel und für die Grobeinstellung. „Langsam“ eignet sich für die Feineinstellung.

6.7.3. OST BEGRENZUNG EINSTELLEN:

Speichert die aktuelle Position des Rotors als östlichen Haltepunkt.

6.7.4. WEst BEGRENZUNG EINSTELLEN:

Speichert die aktuelle Position des Rotors als westlichen Haltepunkt.

6.7.5. AKTIVIEREN / DEAKTIVIEREN BEGRENZUNGEN:

Bei aktivierter Begrenzung (in der Software) wird der Rotor an den östlichen bzw. westlichen Begrenzungen angehalten. Bei deaktivierter Begrenzung wird der Rotor über seinen gesamten mechanisch definierten Bereich bewegt.

6.7.6. SATELLITENPOSITION SPEICHERN:

Wenn die gewünschte Signalqualität erreicht ist, können Sie die aktuelle Position des Rotors speichern. Mit dieser Funktion ist der Rotor ist der Lage, die Antenne später automatisch auf die gespeicherte Position neu einzustellen.

6.7.7. ROTOR ZURÜCKSETZEN:

Setzt den Antennenrotor zurück auf die Referenzposition (0°) und deaktiviert die Begrenzungen.

7. ANLEITUNG ZUR FEHLERBEHEBUNG

Problem	Mögliche Ursachen	Abhilfe
Die Bereitschafts-LED leuchtet nicht	Das Netzkabel ist nicht angeschlossen.	Prüfen Sie, ob das Netzkabel mit einer Netzsteckdose verbunden ist.
Kein Bild oder Ton	Kein Signal oder schwaches Signal.	Prüfen Sie LNB- und Scart-Anschlüsse sowie die Antenneninstallation.
Die Einstellungen, die Sie in den Menüs vorgenommen haben, wurden nicht übernommen.	Der digitale Receiver wurde vom Netz getrennt und vorher nicht in Bereitschaft geschaltet.	Warten Sie, bis das Gerät in den Bereitschaftsmodus gewechseit ist, bevor Sie es vom Netz trennen.
Die Fermedienung funktioniert nicht.	Der digitale Receiver befindet sich in Bereitschaft.	Drücken Sie die Einschalttaste.
	Die Fermedienung wird nicht ordnungsgemäß ausgerichtet.	Stellen Sie sicher, daß die Vorderseite des Geräts nicht durch andere Objekte verdeckt wird.
	Die Batterien sind erschöpft	Wechseln Sie die Batterien aus.
Sie haben den Kanalsperrcode vergessen.		Rufen Sie das Menü für digitale/ analoge Transponder auf, überschreiben Sie die Funktionen der entsprechenden Transponder, und speichem Sie diese. Dadurch wird die Kanalsperre deaktiviert.
Auf dem Bildschirm wird eine Fehlermeldung über den LNB-Kurzschlussschutz angezeigt.	Die Antenne ist nicht ordnungsgemäß installiert, oder die Kabel falsch angeschlossen.	Überprüfen Sie die Anschlüsse. Wenn das Problem weiterhin besteht, setzen Sie sich mit einer Fachwerkstatt in Ihrer Nähe in Verbindung.

8. TECHNISCHE DATEN

ALLGEMEINE EIGENSCHAFTEN

Anschlusswerte : 90-250 V

Wechselstrom, 50 Hz

Eingangsfrequenz : 950-2.150 MHz

Leistungsaufnahme : 5 W (Nennbetrieb)

Leistungsaufnahme im

Bereitschaftsbetrieb : 2W

Betriebstemperatur : 5°C bis +45°C

Lagerungstemperatur: -20 °C bis +70 °C

Relative Feuchtigkeit : 25 % bis 75 %

Abmessungen : 386 x 282 x 67 mm

Gewicht : 2,8 kg

Hauptprozessor : Sti5512

Flash-Speicher : 1 MByte

SDRAM : 8 MByte

EEPROM : 128 KBit

DIGITALSYSTEM

Übertragungsstandards: DVB, MPEG2

i. DEMODULATION:

• QPSK mit SYMBOLRATE von 2 Msps bis 45 Msps.
• FEC für alle DVB-Modi. Viterbirate wird automatisch gefunden. Der Receiver ist noch benutzerfreundlicher, da dieser Parameter ignoriert werden kann.

ii. VIDEO

• Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601-Format.
  • Der Videodecoder unterstützt MPEG-2

• Digitaler Videoausgang im Format 4:2:2
• Bildformat 4:3, 16:9 mit Pan-Vektor

iii. AUDIO:

- Alle Modi für MPEG1, Layer 1 und 2

• Abtastfrequenzen 32, 44.1 und 48 kHz
• Programmierbare Ausgänge für STEREO, LINKS und RECHTS (beide Ausgänge). Mit dieser Funktion kann bei Zweikanalübertragung der richtige Ton eingestellt werden.
• Breiter Dynamikbereich (16-Bit-Auflösung)
• Rauschabstand bei Bipolarnull (S/N): 86 dB (min.) und 92 dB (typ.)

HF-MODULATOR (PLL)

Videoeingangspegel : 1 Vp-p, negative

Synchronisation

Videoeingangsimpedanz : 1 kΩ (typ.)

Videorauschabstand : 45 dB (min.)

Audioeingangspegel : 1,23 Vp-p

Audioeingangsimpedanz : 10 KHz

Ausgangssignal : PAL-G/I/K

(Werkseinstellung)

Ausgangskanal : UHF-Kanal 21-69

E/A-Anschluss : IEC-Buchse/-Stecker

FERNBEDIENUNG

Betriebsabstand : max. 10 m

Max. Ausgangsstrom : 500 mA

(Kurzschlussschutz)

22 KHz-Ton : Frequenz 22 KHz ± 2 KHz

Tasten : Ein/Aus-Taste,

Cursor Links-/ Rechts-Taste (Lautstärke +/-),

Cursor Aufwärts / Abwärts (Programm +/-),

Menu, OK, TV/Radio

GARANTIEBESTIMMUNGEN

Für den DX 1200 übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 12 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät gekauft hat, als Vertragspartner zuständig.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
• fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
  • Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone] (25 cent/Min.) e-mail: [e-mail]

HEINRICH ZEHNDER GMBH Tel. [phone]

SATELLITEN-EMPFANGSTECHNIK Fax [phone]

Weierhalde 37a http://www.Zehnder-SAT.de

D-78144 Tennenbronn / Germany e-mail: [e-mail]

Hotline: [phone] (25 cent/Min.)
