Produkttyp	Kesselregler
Marke	Siemens
Modell	RVS 63.283
Abmessungen (L x B x H)	280.7 x 120.7 x 51.7 mm
Plattenabmessungen (L1 x B1)	270 x 110 mm
Gewicht	648 g (ohne Verpackung)
Bemessungsspannung	AC 230 V, 50/60 Hz
Leistungsaufnahme	Max. 11 VA
Schutzklasse	II (bei sachgemäßem Einbau)
Schutzart	IP 00
Umgebungstemperatur Betrieb	0...50 °C
Umgebungstemperatur Lagerung	-20...+65 °C
Anzahl Heizkreise	Bis zu 3 (HK1, HK2, HKP)
Unterstützte Systeme	Heizung, Trinkwasser, Solar, Feststoffkessel, Schwimmbad
Fühlereingänge	NTC 1k (B9), NTC 10k (B1, B2, B3, B12, BX1-BX4), PT1000 (BX1-BX4)
Relaisausgänge	max. 2 A / AC 230 V, Gesamtstrom 10 A
Analogausgang UX	0...10 V, kurzschlussfest
Kommunikation	BSB (drahtgebunden), LPB (Bus), Funk (via Modul AVS71.390)
Montageart	Schaltschrank, Wandaufbau, DIN-Schiene
Zubehör (optional)	Funkmodul AVS71.390, Funk-Außenfühler AVS13.399, Funk-Repeater AVS14.390, Raumgeräte QAA75/78
Anzahl Bedienebenen	Endbenutzer, Inbetriebsetzung, Fachmann, OEM

Häufig gestellte Fragen - RVS 63.283 SIEMENS

Wie stelle ich die Uhrzeit und das Datum am RVS 63.283 ein?

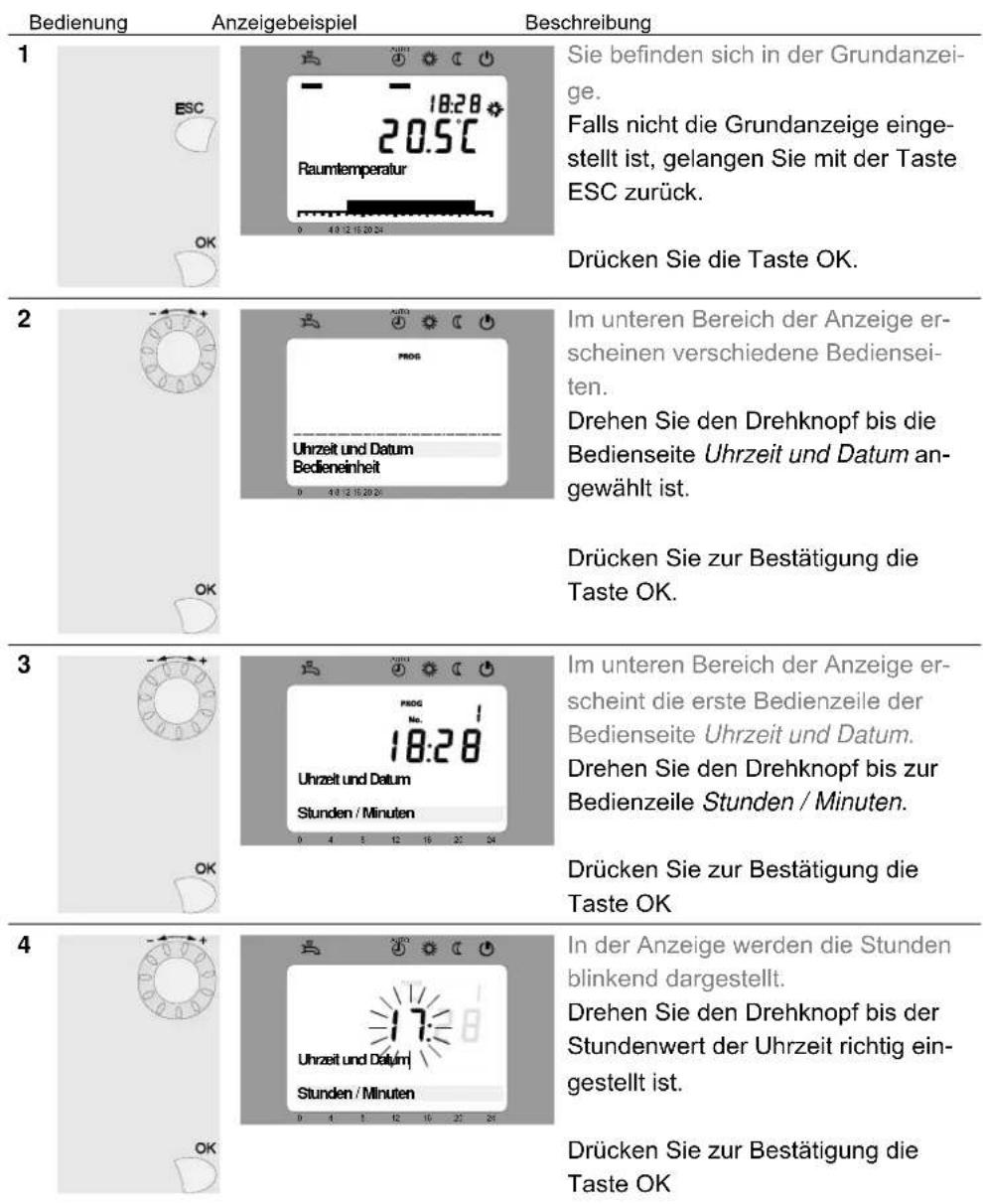

Drücken Sie die OK-Taste, wählen Sie mit dem Drehknopf die Bedienseite Uhrzeit und Datum, bestätigen Sie mit OK. Stellen Sie zuerst die Stunden, dann die Minuten, Tag, Monat und Jahr ein. Ändern Sie den Wert mit dem Drehknopf und bestätigen Sie mit OK. Die Sommerzeitumstellung kann in den Fachmann-Einstellungen konfiguriert werden.

Wie aktiviere ich die Schornsteinfegerfunktion?

Drücken Sie die Schornsteinfeger-Taste (kurz unter 3 Sekunden) um die Funktion zu starten. Der Kessel wird auf den für die Emissionsmessung erforderlichen Betriebszustand gebracht. Für den STB-Test (Sicherheitstemperaturbegrenzer) halten Sie die Taste länger als 3 Sekunden gedrückt – nur durch Fachpersonal durchführbar.

Welche Fehlercodes können auftreten und wo finde ich die Bedeutung?

Das Gerät zeigt Fehlermeldungen durch ein Warnsymbol in der Grundanzeige. Drücken Sie die Info-Taste, um den Fehlercode (z.B. 30: Vorlauffühler 1) zu sehen. Eine vollständige Liste aller Fehlercodes finden Sie im Kapitel 6.26.1 Fehlercode der Bedienungsanleitung.

Wie binde ich ein Funk-Raumgerät (z.B. QAA78.610) an den Regler?

Stellen Sie sicher, dass das Funkmodul AVS71.390 am Regler angeschlossen und das Raumgerät mit Batterien bestückt ist. Drücken Sie am Funkmodul den Taster für mindestens 8 Sekunden, bis die LED schnell blinkt. Am Raumgerät navigieren Sie in die Inbetriebsetzung-Ebene, wählen Sie Funk > Binding und setzen Sie auf JA. Der Verbindungsaufbau wird in Prozent angezeigt. Nach erfolgreicher Verbindung erlischt die LED am Funkmodul.

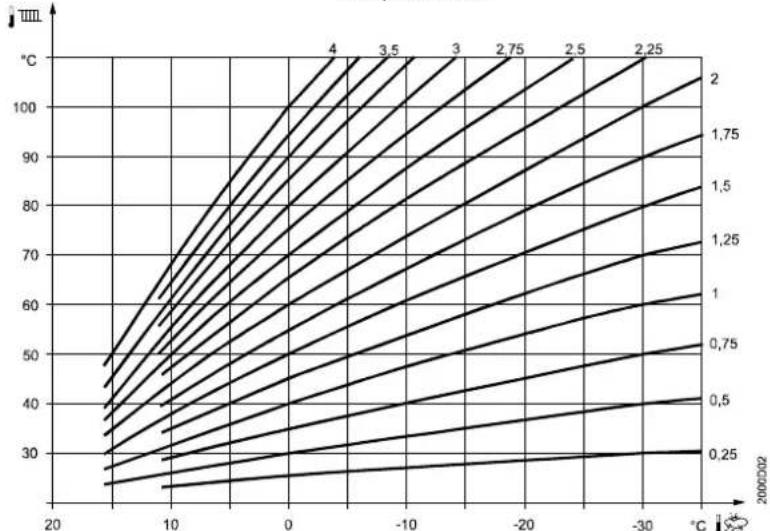

Wie stelle ich die Heizkennlinie (Steilheit und Verschiebung) ein?

Gehen Sie in die Fachmann oder Inbetriebsetzung-Ebene, wählen Sie den gewünschten Heizkreis (z.B. HK1) und dann die Bedienzeile Kennlinie Steilheit (BZ 720). Der Standardwert ist 1.50, Bereich 0.10...4.00. Die Kennlinie Verschiebung (BZ 721) verschiebt die Kurve parallel, Standard 0.0°C, Bereich -4.5...+4.5°C. Passen Sie die Werte an Ihre Heizungsanlage an.

Kann ich mit dem RVS 63.283 eine Solaranlage regeln?

Ja, der Regler unterstützt Solarsysteme. Konfigurieren Sie unter Konfiguration die Solarkomponenten (z.B. Kollektorfühler, Ladepumpe). Die Solarfunktionen finden Sie in der Bedienseite Solar: Laderegler (dT), Frostschutz, Überhitzschutz, Ertragsmessung. Details ab Seite 75 der Anleitung.

Wie setze ich den Regler auf Werkseinstellungen zurück?

Navigieren Sie in die Fachmann-Ebene, Bedienseite Konfiguration, Einstellzeile Parameter zurücksetzen (BZ 6205). Setzen Sie den Wert auf JA. Bestätigen Sie mit OK. Hinweis: Alle individuellen Einstellungen gehen verloren. Sichern Sie vorher wichtige Parameter.

Was bedeutet die LED-Anzeige am Grundgerät?

Die LED am Grundgerät zeigt den Betriebszustand an: Aus = keine Spannungsversorgung, Ein = betriebsbereit, Blinkt = lokaler Fehler (siehe Fehlercode). Bei angeschlossenem Funkmodul signalisiert die LED zusätzlich den Funkstatus (z.B. beim Binding).

Wie schalte ich die Trinkwasserbereitung aus?

Drücken Sie die Trinkwasser-Betriebsart-Taste (Symbol mit Wasserhahn). Wiederholtes Drücken schaltet zwischen Ein (Trinkwasserbereitung nach Zeitprogramm) und Aus (keine Bereitung, Frostschutz aktiv). Im Automatikbetrieb folgt die Bereitung dem Zeitprogramm für Trinkwasser (Zeitprogramm 4/TWW).

Welche Wartungsintervalle sind vorgesehen und wie kann ich sie einstellen?

Der Regler bietet Wartungszähler: Brennerstunden, Brennerstarts und Monate seit Wartung. Sie können unter Wartung/Service (Bedienebene Fachmann) die Intervalle festlegen (z.B. Brennerstunden Intervall BZ 7040). Nach Erreichen des Grenzwerts erscheint eine Wartungsmeldung. Die aktuellen Werte können in den Diagnoseseiten eingesehen werden.

BEDIENUNGSANLEITUNG RVS 63.283 SIEMENS

Montage-Betrieb-Wartung

Inhaltsverzeichnis

1 Übersicht....7

1.1 Sortimentsübersicht Siemens 8

2 Sicherheitshinweise 9

2.1 Hinweise zur Produktehaftpflicht....9

3 Montage und Installation....10

3.1 Vorschriften....10

3.2 Grundgeräte RVS....10

Projektierung....10

Montageart....11

Masse und Bohrbild 11

3.2.1 Anschlussklemmen RVS 63.283....12

Klemmenbezeichnung ....13

Masse und Bohrbild 16

3.4 Funkkomponenten 17

3.4.1 Funkmodul AVS71.390....17

Projektierung....17

Montageart....17

Anschluss....17

Funkverbindung ....17

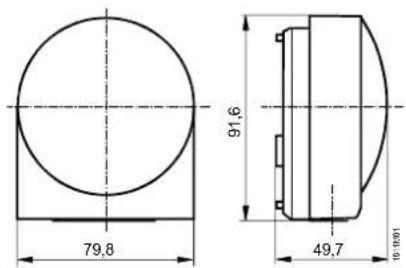

Masse und Bohrbild 17

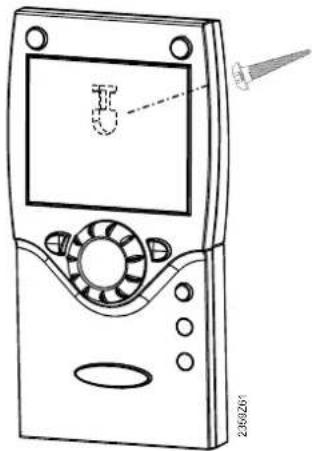

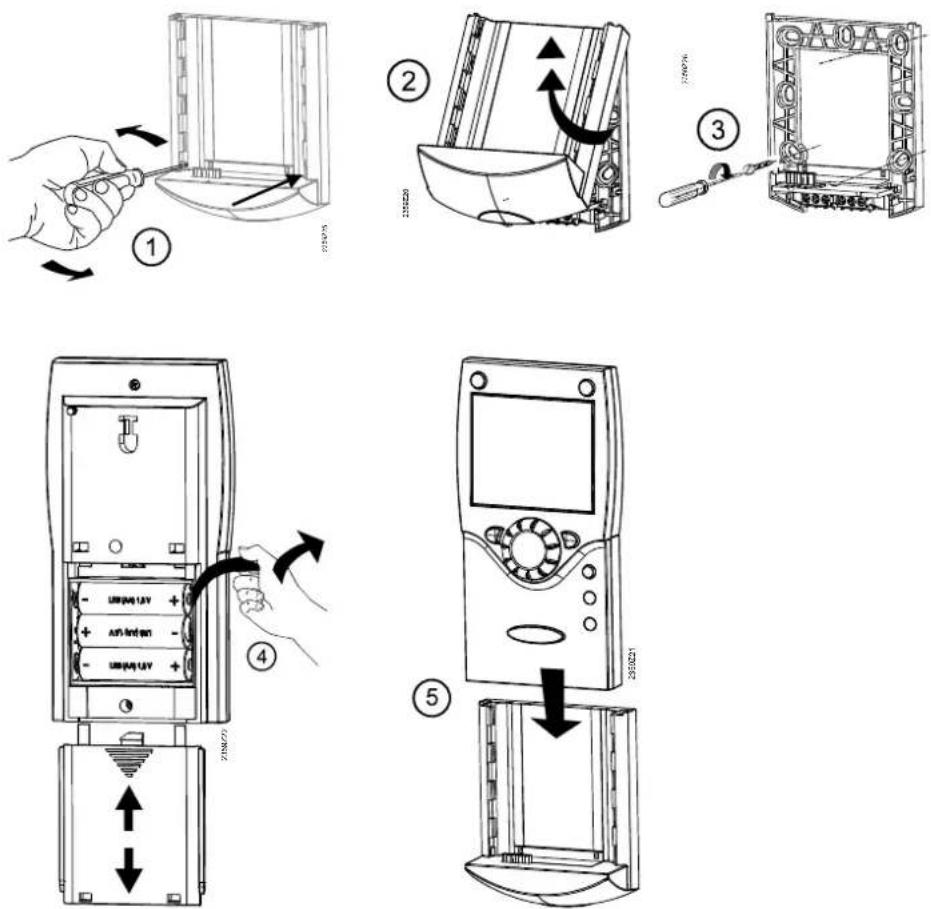

Montageart mit Sockel 18

Masse und Bohrbild 20

3.4.3 Funk-Aussenfühler AVS13.399....21

Montageart....21

Funkverbindung 22

Masse und Bohrbild 22

3.4.4 Funk-Repeater AVS14.390....23

Montageart....23

Anschlüsse....23

Funkverbindung 23

Masse und Bohrbild 23

3.4.5 Kontrolle der Funkkomponenten....24

4 Inbetriebnahme 25

4.1 Grundgeräte....25

5 Handhabung....26

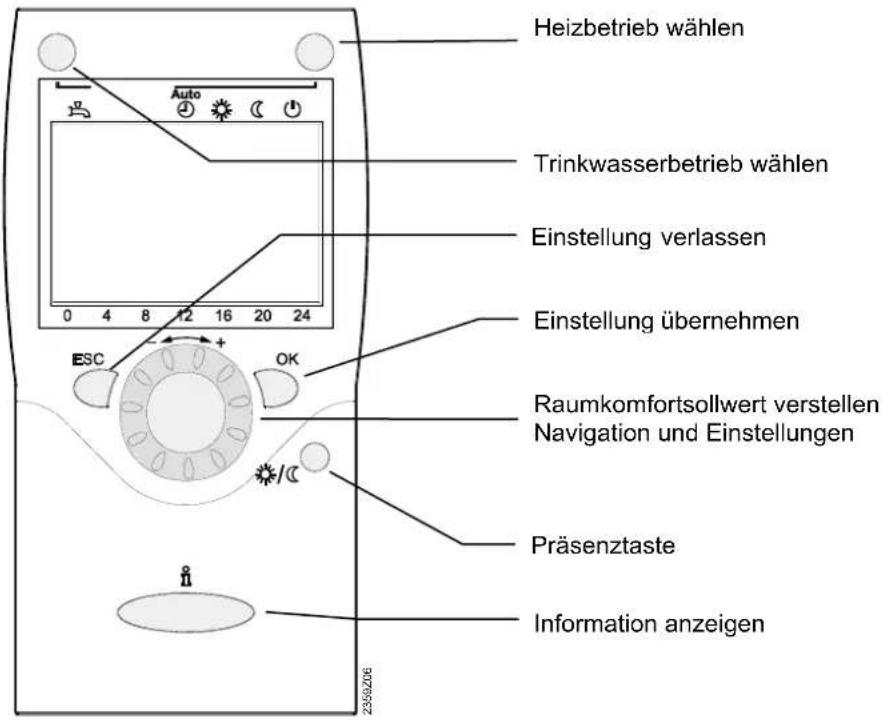

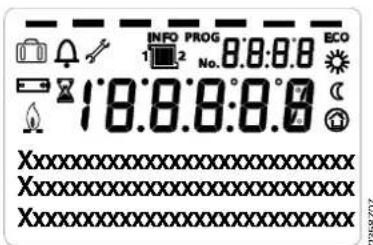

Anzeigemöglichkeiten....26

Heizbetrieb wählen 27

Trinkwasserbetrieb wählen 27

Raumsollwert einstellen....28

Präsenztaste....28

Information anzeigen 28

5.1.2 Programmierung....30

Einstellprinzip 30

Beispiel „Uhrzeit einstellen“ 30

5.1.3 Benutzerebenen 32

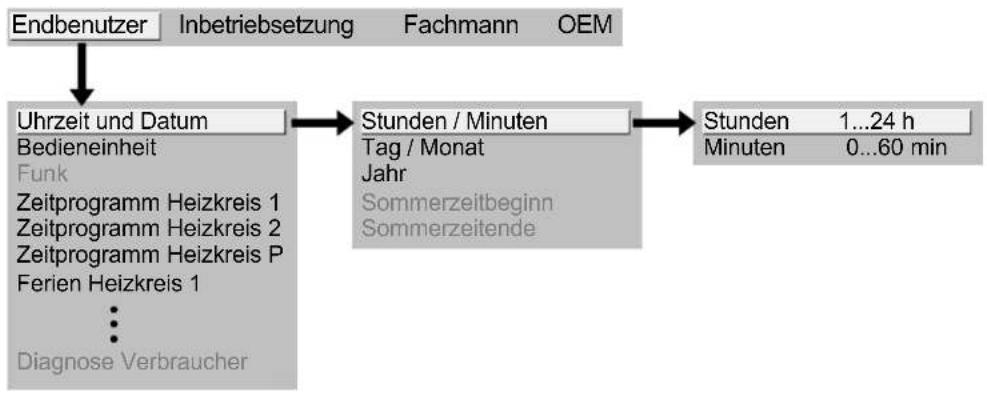

Einstellgliederung „Endbenutzer“ 32

Einstellgliederung „Fachmann“ 33

5.1.4 Übersicht der Einstellungen....34

6 Einstellungen im Detail....53

6.1 Uhrzeit & Datum 53

6.2 Bedieneinheit....53

Bedienung und Anzeige ....53

Heizkreis Zuordnung ....55

Raumfühler 55

Gerätedaten....55

6.3 Funk....56

Binding....56

Geräteliste Funk 56

6.4 Zeitprogramme 57

Schaltpunkte 57

Standardprogramm....57

6.5 Ferien 57

6.6 Heizkreise....58

Betriebsart 58

Sollwerte....58

Heizkennlinie 59

ECO-Funktionen....59

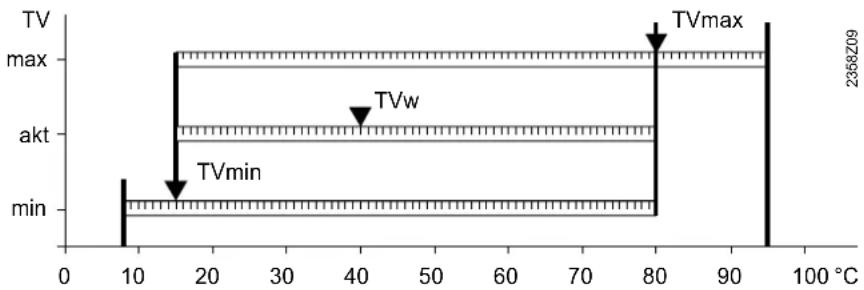

Vorlaufsollwert-Begrenzungen 61

Raumeinfluss....61

Raumtemperaturbegrenzung....62

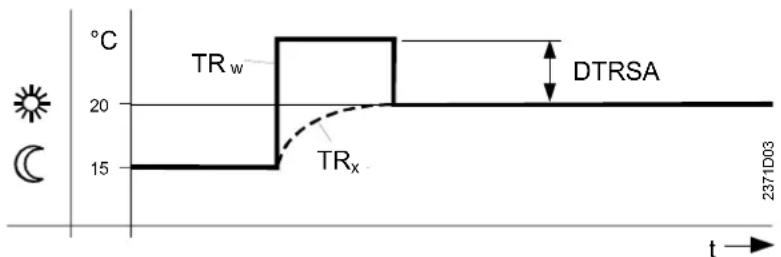

Schnellaufheizung 63

Schnellabsenkung 63

Ein- / Ausschaltzeit-Optimierung ....64

Anhebung Reduziert sollwert....64

Überhitzschutz Pumpenheizkreis 65

Mischerregelung....65

Estrich-Austrocknungsfunktion 66

Übertemperaturabnahme 67

Pufferspeicher/Vorregler....67

Drehzahlgesteuerte Pumpe 67

Remote 68

3/136

6.7 Trinkwasser....68

Sollwerte 68

Vorrang 68

Legionellenfunktion 69

Zirkulationspumpe....69

6.8 H1/H2/H3-Pumpe....70

H1/2/3-Pumpe....70

6.9 Schwimmbad 70

Sollwerte 70

Vorrang 70

Anlagenhydraulik 71

6.10 Vorregler/Zubringerpumpe....71

Vorregler/Zubringerpumpe....71

6.11 Kessel....71

Betriebsart....71

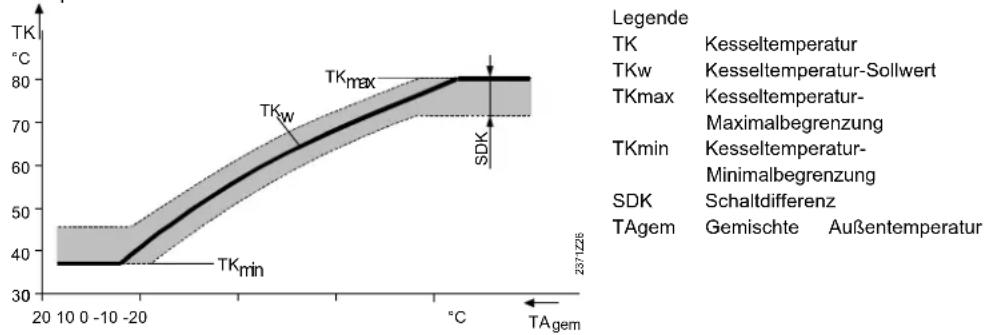

Sollwerte 71

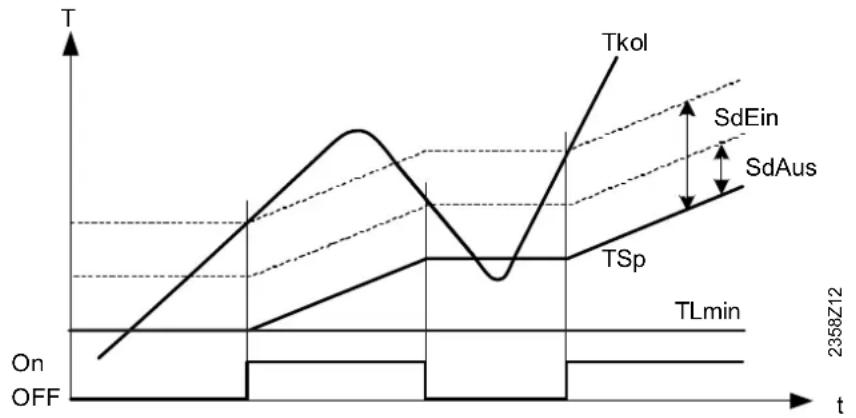

Rücklauftemperatur-Minimalbegrenzung 72

Leistungsdaten....72

2x1 Kaskade 72

6.12 Kaskade....73

Regelung....73

Kesselfolge 73

Rücklauftemperatur-Minimalbegrenzung 74

6.13 Solar....75

Laderegler (dT) 75

Vorrang 75

Startfunktion....76

Kollektor-Frostschutz ....77

Kollektor-Überhitzschutz 77

Medium Verdampfungstemperatur ....77

Drehzahlsteuerung....78

Ertragsmessung....78

6.14 Feststoffkessel....78

Betriebsart....78

Sollwerte 78

Kessel-/Brenner-Regelung....78

6.15 Pufferspeicher....79

Automatische Sperren 79

Überhitzschutz 79

Rückkühlung 79

Anlagenhydraulik 80

Rücklaufumlenkung 80

Teilladung 81

Druchladung....81

6.16 Trinkwasser-Speicher 82

Laderegelung....82

Überhitzschutz 82

Rückkühlung 82

Elektroheizeinsatz....82

Anlagenhydraulik 84

Drehzahlgesteuerte Pumpe 84

6.17 Trinkwasser Durchlauferhitzer 84

Sollwerte 84

Mischerregelung....84

6.18 Konfiguration 85

Heizkreise 1,2....85

Trinkwasser-Sensor B3 85

Trinkwasser-Stellglied Q3....85

Trinkwasser Trennschaltung 85

Kessel 86

Solar 89

Ausgang Relais QX 90

Eingang Fühler BX 93

Eingang H1/H3 93

Eingang EX2....96

Mischergruppen Grundgerät....97

Erweiterungsmodul....98

QX Erweiterungsmodul....99

BX Erweiterungsmodul....100

H2 Erweiterungsmodul 100

10V-Ausgang UX....101

Fühlertypen/Korrekturen....101

Gebäude- und Raummodell 102

Anlagenfrostschutz 102

Externe Anforderungen 102

Fühlerzustand....103

Parameter-Reset 103

Anlageschema....103

Gerätedaten....105

6.19 LPB....106

Zentrale Funktionen....106

Uhr....107

6.20 Fehler 108

6.21 Sonderbetrieb/Service 108

Wartungsfunktionen....108

Schornsteinfeger 109

Ökobetrieb....109

Handbetrieb 109

Simulationen....110

Telefon Kundendienst....110

6.22 Ein-/Ausgangstest 111

6.23 Status 111

Meldung....111

6.24 Diagnose Erzeuger....114

6.25 Diagnose Verbraucher....114

6.26 Anzeigelisten 115

6.26.1 Fehlercode....115

6.26.2 Störungssuche....116

6.26.3 Wartungscode 116

6.26.4 Sonderbetriebscode 116

7 Anwendungsschemas....117

7.1 Grundschemas....117

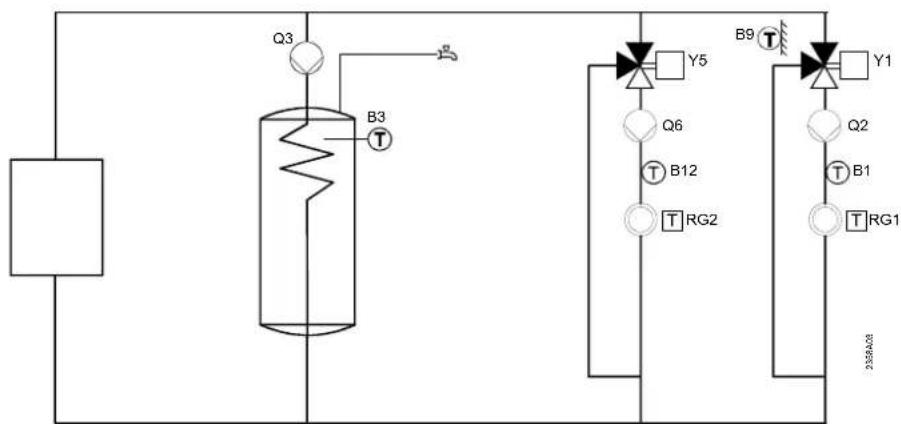

7.1.1 Grundschema RVS63.283....117

7.2 Erzeugervarianten....118

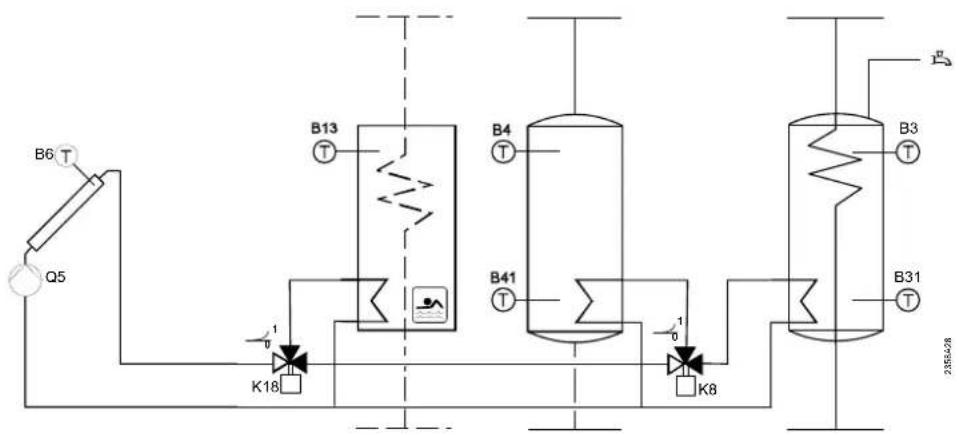

7.3 Zusatzfunktionen allgemein 119

Solar....119

Kessel 121

Speicher....122

Heizkreis 122

Umformer....123

Schwimmbad 123

Hydraulische Weiche ....123

Zusatzfunktionen Div. 124

Legende Netzspannung....125

Legende Kleinspannung ....126

8 Technische Daten....127

8.1 Grundgeräte RVS....127

8.2 Bedien- und Raumgeräte QAA 7x....128

8.3 Funkmodul AVS71.390....129

8.4 Funk-Aussenfühler AVS13.399....130

8.5 Funk-Repeater AVS14.390....130

8.6 Fühlerkennlinien....131

8.6.1 NTC 1 k....131

8.6.2 NTC 10 k....132

8.6.3 PT1000 132

1 Übersicht

Dieses Benutzerhandbuch beschreibt die Produkte aus folgender Tabelle über Handhabung und Konfigurierung der Geräte für Lesergruppen von Anwendern bis Heizungsfachspezialisten.

ASN	Serie	Titel
RVS63.283	B	Grundgerät Kessel
QAA75.611	B	Raumgerät Draht mit Hintergrundbeleuchtung
QAA78.610 B	Raumgerät Funk
AVS71.390 A	Funkmodul
AVS14.390 A	Funk-Repeater
AVS13.399 A	Funk-Aussenfühler

Folgende Produkte sind in separaten Dokumentationen beschrieben:

QAC34 Außentemperaturfühler NTC 1 kΩ

QAD36 Anlegetemperaturfühler NTC 10 kΩ

QAZ36 Tauchtemperaturfühler NTC 10 kΩ

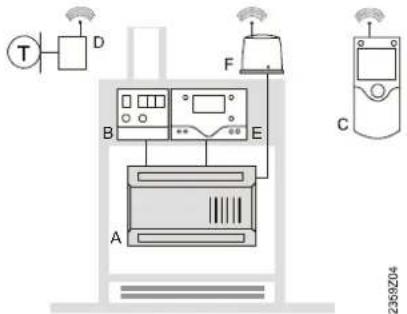

1.1 Sortimentsübersicht Siemens

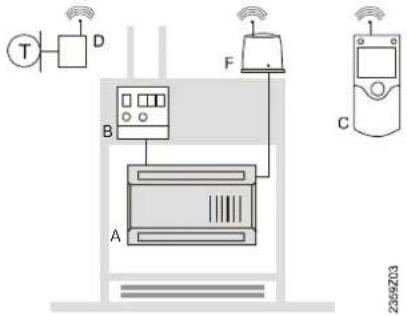

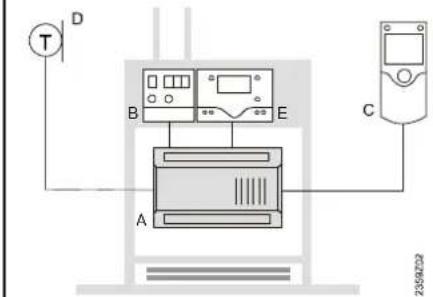

Bedienung mit Raum- gerät

Draht	Funk

Bedienung mit Bedien- gerät "basic"

(zusätzliches Raumgerät optional)

Bedienung mit Bediengerät "Klartext"

(zusätzliches Raumgerät optional)

A Grundgerät RVS...

B Netzteil AVS16...

D Außentemperaturfühler AVS13...

E Bediengerät AVS37.294 (klartext)

E1 Bediengerät AVS37.390 (basic)

F Funkmodul AVS71...

2 Sicherheitshinweise

2.1 Hinweise zur Produktehaftpflicht

• Die Geräte dürfen nur in gebäudetechnischen Anlagen und nur für die beschriebenen Anwendungen eingesetzt werden.
• Zur Verwendung der Geräte müssen alle Anforderungen, die in den Kapiteln „Handhabung“ und “Technische Daten” beschrieben sind, eingehalten werden.
  • Die örtlichen Vorschriften (Installation etc.) sind einzuhalten.
• Ein Öffnen der Geräte ist nicht erlaubt. Bei Zuwiderhandlung entfällt die Gewährleistungspflicht.

3 Montage und Installation

3.1 Vorschriften

Elektrische Installation

• Die elektrische Spannungsversorgung muss vor der Installation unterbrochen werden!
  • Die Anschlüsse für Klein- und Netzspannung sind getrennt voneinander angebracht.
• Für die Verdrahtung müssen die Anforderungen der Schutzklasse II eingehalten werden, d.h. Fühler- und Netzleitungen dürfen nicht im gleichen Kabelkanal geführt werden.

3.2 Grundgeräte RVS...

Projektierung

• Die Luftzirkulation um das Gerät muss gewährleistet sein, damit die vom Regler produzierte Wärme abgeführt werden kann.
  Auf alle Fälle muss über den Kühlschlitzen auf der Ober- und Unterseite des Gerätes ein Abstand von mindestens 10 mm freigehalten werden.
  Dieser Freiraum darf nicht zugänglich sein und es dürfen keine Gegenstände in diesem Bereich eingeschoben werden. Wenn das eingebaute Gerät mit einem weiteren geschlossenen, isolierenden Gehäuse umgeben wird, so müssen die Freiräume um die Kühlschlitze bis zu 100 mm betragen.
• Das Gerät ist nach den Richtlinien der Schutzklasse II konzipiert und muss entsprechend diesen Vorschriften eingebaut werden.
• Das Gerät darf erst unter Spannung gesetzt werden, wenn der Einbau vollständig erfolgt ist. An den Klemmen und durch die Kühlschlitze besteht sonst Gefahr von elektrischem Schlag.
• Das Gerät darf keinem Tropfwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur im eingebauten Zustand bei betriebsbereitem Gerät 0...50°C.
• Netzleitungen müssen von Kleinspannungsleitungen (Fühler) sauber getrennt verlegt werden (Minimaler Abstand 100 mm).

Montageort

• Kessel
• Schaltschrank
• Wandaufbaugehäuse

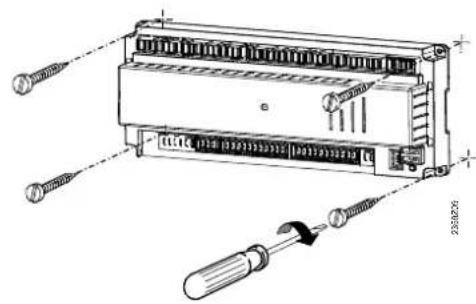

Montageart

Geschraubt Auf DIN-Schiene

A: Montage / B: Demontage
Hinweis:
Zur Montage auf DIN-Schiene ist ein Montage-Clip erforderlich!

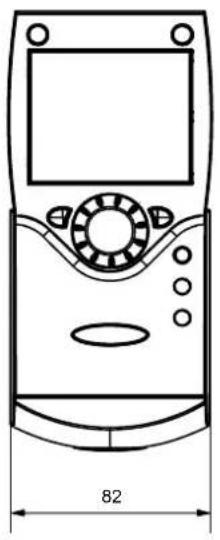

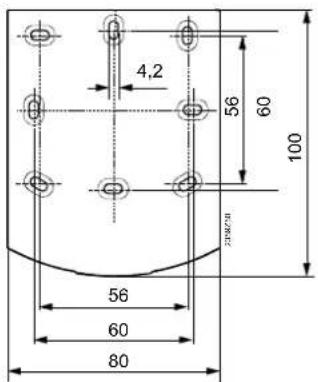

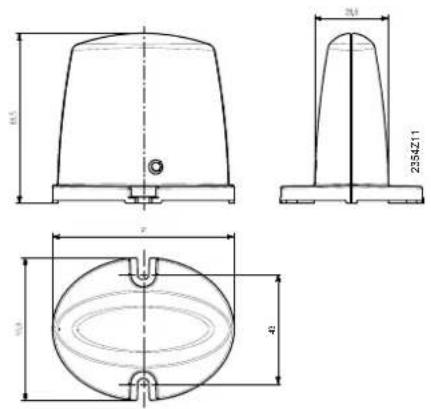

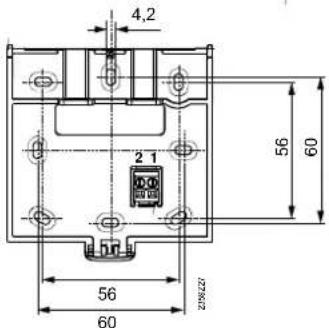

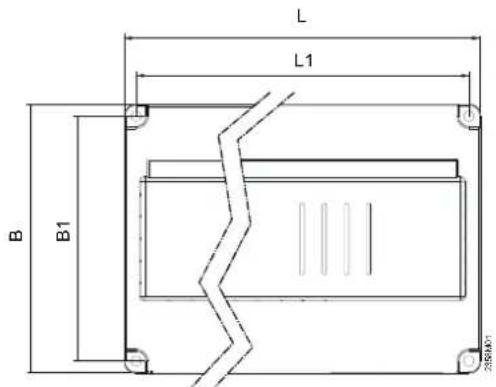

Masse und Bohrbild

Masse in mm

	L		B	H
RVS63...	280.7	120.7	51.7	270	110

L1

B1

Freiraum in der Höhe

Maß X:
Stecker mit Laschen min. 70mm
Stecker ohne Laschen min. 60 mm

3.2.1 Anschlussklemmen RVS 63.283

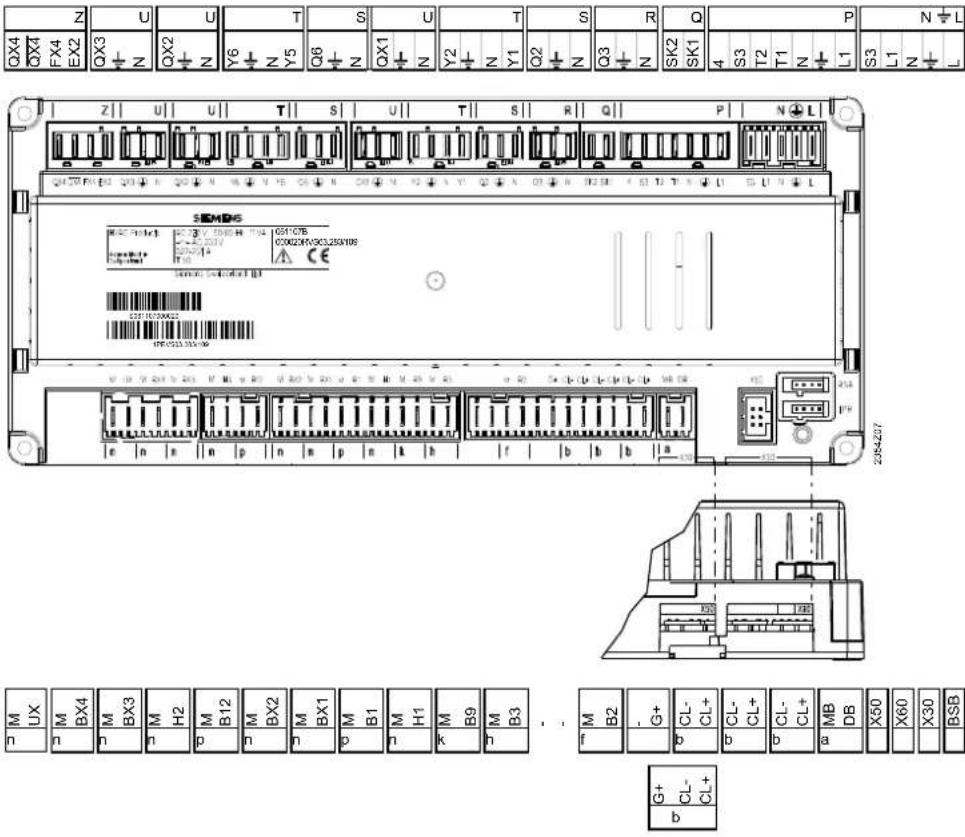

Klemmenbezeichnung

Netzspannung

Verwendung Steckplatz Stecker Typ
L Phase AC 230 V Grundgerät N L AGP4S.05A/169 12 N NullleiterL1 Phase AC 230 V BrennerS3 Ausgang Brennerstörung
L1 12 N NullleiterT1 Phase Brenner 1.StufeT2 Brenner 1.Stufe EINS3 Eingang Brenner-StörungEingang Brenner 1.Stufe Betriebsst.		P	AGP8S.07A/109
SK1 SicherheitskreisSK2 Sicherheitskreis		Q	AGP8S.02E/109
N Nullleiter R 12 Q3 SchutzleiterTrinkwasser-Ladepumpe/Umlenkventil		AGP8S.03A/109
N Nullleiter S 12 Q2 Schutzleiter1. Heizkreispumpe		AGP8S.03B/109
Y1 1. Heizkreis-Mischer AufN Nullleiter 12 Y2 Schutzleiter1. Heizkreis-Mischer Zu		T	AGP8S.04B/109
N Nullleiter USchutzleiter1. Multifunktionaler Ausgang		AGP8S.03C/109
N Nullleiter SSchutzleiter2. Heizkreispumpe		AGP8S.03B/109
Y5 2. Heizkreis-Mischer AufN NullleiterSchutzleiter2. Heizkreis-Mischer Zu		T	AGP8S.04B/109
N Nullleiter USchutzleiter2. Multifunktionaler Ausgang		AGP8S.03C/109
N Nullleiter USchutzleiter3. Multifunktionaler Ausgang		AGP8S.03C/109
EX2 Multifunktionaler EingangFX4 Phase 4. Multifunktionaler Ausgang(T6)(Phase Brenner 2.Stufe)QX4 4. Multifunktionaler Ausgang AUS(T7)(Brenner 2.Stufe AUS)QX4 4. Multifunktionaler Ausgang EIN (Brenner 2.Stufe EIN)		Z	AGP8S.04C/109

Kleinspannung

Verwendung Steckplatz Stecker Typ
BSB	Servicetool OCI700 -	-
LPB	Local Proces Bus -	-
X60	Funkmodul AVS71.390 -	-
X50	Erweiterungsmodul AVS75.390	-	AVS82.490/109

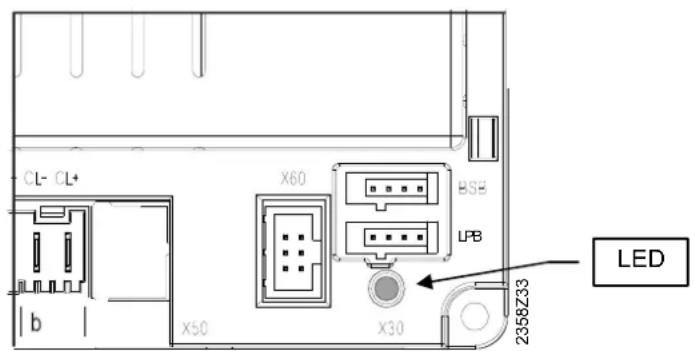

X30	Bediengerät / Kesselschaltfeld	-	AVS82.491/109
DB	LPB Data		AGP4S.02H/109
MB	LPB Masse
CL+	BSB Data		AGP4S.02A/109
CL-	BSB Masse	b
CL+	Raumgerät 2 Data		AGP4S.02A/109
CL-	Raumgerät 2 Masse	b
CL+	Raumgerät 1 Data		AGP4S.02A/109
CL-	Raumgerät 1 Masse	b	AGP4S.03D/109
G+	Raumgerät Speisung 12V
B2	Kesselfühler		AGP4S.02B/109
M	Masse	f
B3	Trinkwasserfühler oben		AGP4S.02C/109
M	Masse	h
B9	Außentemperatur-Fühler		AGP4S.02D/109
M	Masse	k
H1	Digital-/0...10V-Eingang		AGP4S.02F/109
M	Masse	n
B1	Vorlauffühler HK1		AGP4S.02G/109
M	Masse	p
BX1	Multifunktionaler Fühlereingang 1		AGP4S.02F/109
M	Masse	n
BX2	Multifunktionaler Fühlereingang 2		AGP4S.02F/109
M	Masse	n
B12	Vorlauffühler HK2		AGP4S.02G/109
M	Masse	p
H3	Digital-/0..10V-Eingang		AGP4S.02F/109
M	Masse	n
BX3	Multifunktionaler Fühlereingang 3		AGP4S.02F/109
M	Masse	n
BX4	Multifunktionaler Fühlereingang 4		AGP4S.02F/109
M	Masse	n
UX	DC 0...10V Ausgang	n	AGP4S.02F/109
M	Masse

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und somit außer Betrieb.

Montageart

Klemme	Bezeichnung	QAA75.611
1	CL+	BSB-Data
2	CL-	BSB Ma
3 G+ Spe	sung DC 12 V

Masse und Bohrbild

Der Platzierungsort ist so zu wählen, dass ein möglichst ungestörtes Senden gewährleistet ist. Dabei sind die folgenden Punkte zu beachten:

• Nicht in die Nähe von elektrischen Leitungen, starke magnetische Felder oder Geräten wie PC's, Fernseher, Mikrowellengeräte etc.
• Nicht im Empfangsschatten von größeren Eisenbauteilen, oder baulichen Elementen mit engmaschigen Metallgittern wie Spezialglas oder –beton
• Distanz zum Empfänger nicht größer als 30 m oder 2 Stockwerke

3.4.1 Funkmodul AVS71.390

Projektierung

Das Funkmodul erweitert das Sortiment mit der Möglichkeit einer drahtlosen Kommunikation. Dabei können die vorgesehenen Geräte wie z.B. ein Raumgerät per Funk Daten übermitteln und benötigen keine drahtgebundenen Installationen mehr.

Montageart

Das Gerät nicht im Inneren eines Metallgehäuses (z.B. Kessel) montieren.

Anschluss

Das Kabel ist mit einem Stecker vorkonfektioniert der am Anschluss X60 des Reglers angeschlossen wird.

Das Grundgerät muss vor dem Anschliessen spannungslos sein!

Funkverbindung

Das Herstellen der Funkverbindung ist nachfolgend in den Kapiteln der entsprechenden Funkkomponenten beschrieben.

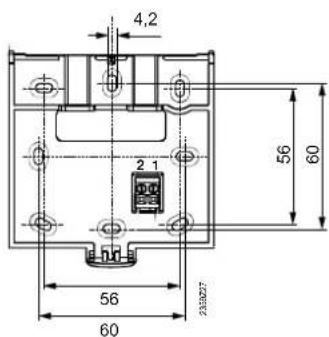

Masse und Bohrbild

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

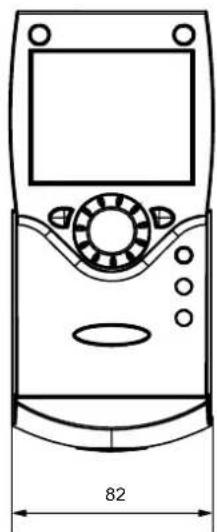

Montageart mit Sockel

Montageart ohne Sockel

Die Speisung erfolgt mit 3 Stk. 1.5 V Alkali Batterien des Typs AA (LR06).

Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. das Funkmodul muss ordnungsgemäß am Grundgerät angeschlossen und die Batterien im Raumgerät richtig eingesetzt sein.

Aufbauen

1. Am installierten Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am Raumgerät mit der OK Taste in die Programmierung wechseln.
3. Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.
4. Mit dem Drehknopf die Bedienseite „Bedieneinheit“ wählen und OK Taste drücken.
5. Einstellzeile „Einsatz als“ (Zeile 40) auswählen und dementsprechend einstellen. Danach OK Taste drücken.
6. Mit dem Drehknopf die Bedienseite „Funk“ wählen und OK Taste drücken.
7. Einstellzeile „Binding“ (Zeile 120) auswählen. Danach OK Taste drücken.
8. Mit dem Drehknopf auf „JA“ einstellen und die OK Taste drücken. Der Verbindungsaufbau wird gestartet.
9. In der Anzeige ist der Stand des Verbindungsaufbaus in % ersichtlich. Dieser Vorgang kann zwischen 2...120 Sek. dauern.
10. Die Verbindung ist erfolgt, wenn „Gerät betriebsbereit“ angezeigt wird und die LED vom Funkmodul erlischt.

Testen

Mit dem Test wird die Qualität der Funkverbindung überprüft.

• Der Test kann mit der ESC Taste abgebrochen werden.
• Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.

Am Raumgerät, wie oben in Punkt 2 bis 4 beschrieben, die Bedienseite „Funk“ wählen und in Einstellzeile „Testmode“ (Zeile 121) den Testmode aktivieren.

Beispiel einer Anzeige beim Testen:

Die linke Ziffer zeigt gesendete, die rechte empfangene Telegramme. Nach 24 Telegrammen wird der Test beendet. Der Test ist erfolgreich wenn mindestens 50 % der gesendeten Telegramme wieder empfangen werden.

War der Test nicht erfolgreich, ist entweder ein anderer Montageort zu wählen oder es kann der Funk-Repeater AVS14.390 eingesetzt werden.

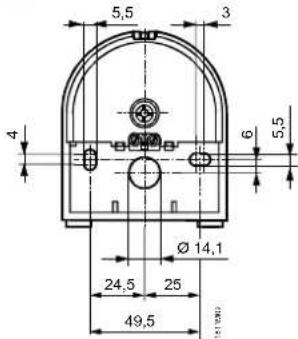

Masse und Bohrbild

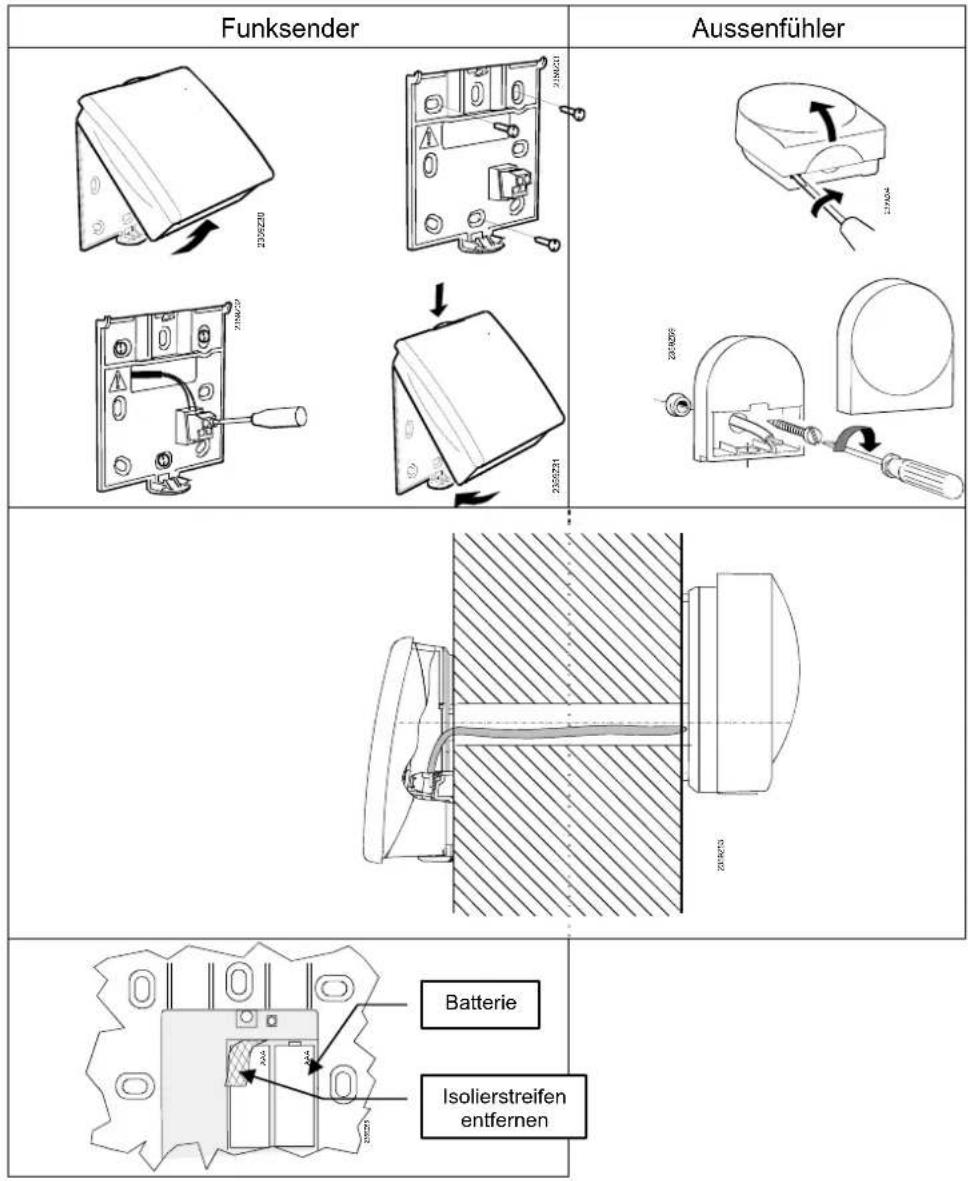

• Der Funksender muss im Inneren des Gebäudes montiert werden.
• Der Funksender soll so platziert sein, dass er für den Batteriewechsel zugänglich bleibt.

Montageart

Anschlüsse

Der Außenfühler wird mit dem Funksender über ein 2-adrigen Leiter verbunden, die Anschlüsse sind vertauschbar.

Die Speisung erfolgt mit 2 Stk. 1.5 V Alkali Batterien des Typs AAA (LR03).

Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Speisung aller Komponenten, d.h. das Funkmodul muss ordnungsgemäß am Grundgerät angeschlossen und die Batte-

Aufbauen

rien im Sendegerät des Außenfühlers richtig eingesetzt sein.

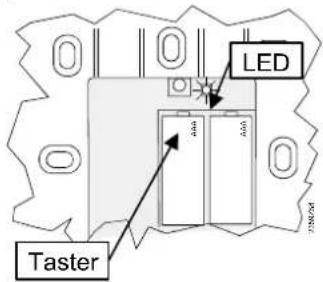

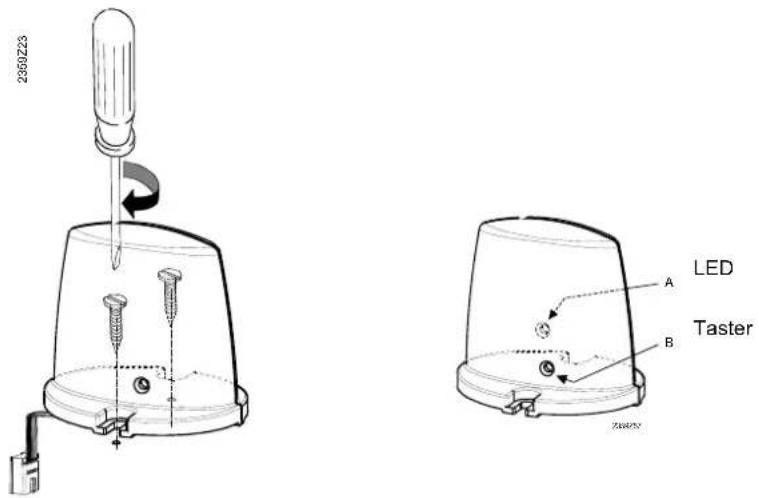

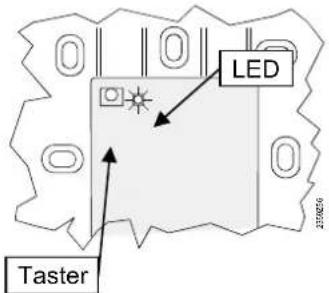

1. Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.

2. Am Sendegerät des Funk-Außenfühlers, den Taster mindestes für 8 Sek. drücken, bis auch diese LED schnell blinkt.

3. Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.

4. Den Taster am Sendegerät des Funk-Außenfühlers erneut kurz drucken bis die LED erlischt.

Testen

Mit dem Test wird die Qualität der Funkverbindung überprüft.

• Der Test kann mit der ESC Taste abgebrochen werden.

• Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.

• Am Sendegerät des Funk-Außenfühlers den Taster 3 bis höchstens 8 Sek. drücken, bis die LED langsam blinkt.

• Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.
• Nach der Kontrolle den Taster am Sendegerät des Funk-Außenfühlers erneut kurz drücken, bis die LED erlischt.

Masse und Bohrbild

• Zur Herstellung der Funkverbindung muss das Gerät vor der Montage provisorisch an der Speisung angeschlossen werden, damit Aufbau und Test der Funkverbindung durchgeführt werden können.
• Der Funk-Repeaters muss im Inneren des Gebäudes montiert werden.

Montageart

①

Die Speisung erfolgt mit dem beiliegenden Netzadapter. Die Anschlüsse sind vertauschbar.

Funkverbindung

i

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. Das Funkmodul muss ordnungsgemäß am Grundgerät

und die Speisung am Funk-Repeaters richtig angeschlossen sein.

Aufbauen

1. Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am installierten Funk-Repeater, den Taster drücken, bis die LED schnell blinkt.
3. Die Verbindung ist erfolgt, wenn die LED des Funk-moduls erlischt.

Mit dem Test wird die Qualität der Funkverbindung überprüft.

• Der Test kann mit der ESC Taste abgebrochen werden.

• Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.

• Am Funk-Repeaters den Taster 3 bis höchstens 8 Sek. Drücken, bis die LED langsam blinkt.

• Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.

• Nach der Kontrolle den Taster am Funk-Repeaters erneut kurz drücken, bis die LED erlischt.

Masse und Bohrbild

23/136

3.4.5 Kontrolle der Funkkomponenten

Zur Kontrolle ob die Verbindung mit den erforderlichen Komponenten funktionstüchtig ist, müssen in der Bedienseite „Funk“ (Bedienebene „Inbetriebsetzung“) die Zeilen 130 bis 135 konsultiert werden.

4 Inbetriebnahme

Voraussetzungen

Zur Inbetriebsetzung sind folgende Arbeiten durchzuführen:

• Voraussetzung ist die korrekte Montage und elektrische Installation und bei Funklösungen eine korrekt erfolgte Funkverbindung aller nötigen Zusatzgeräte.
• Alle anlagenspezifischen Einstellungen vornehmen. Zu beachten ist dabei vor allem die Bedienseite „Konfiguration“. Dafür ist die entsprechende Bedienebene wie folgt anzuwählen:

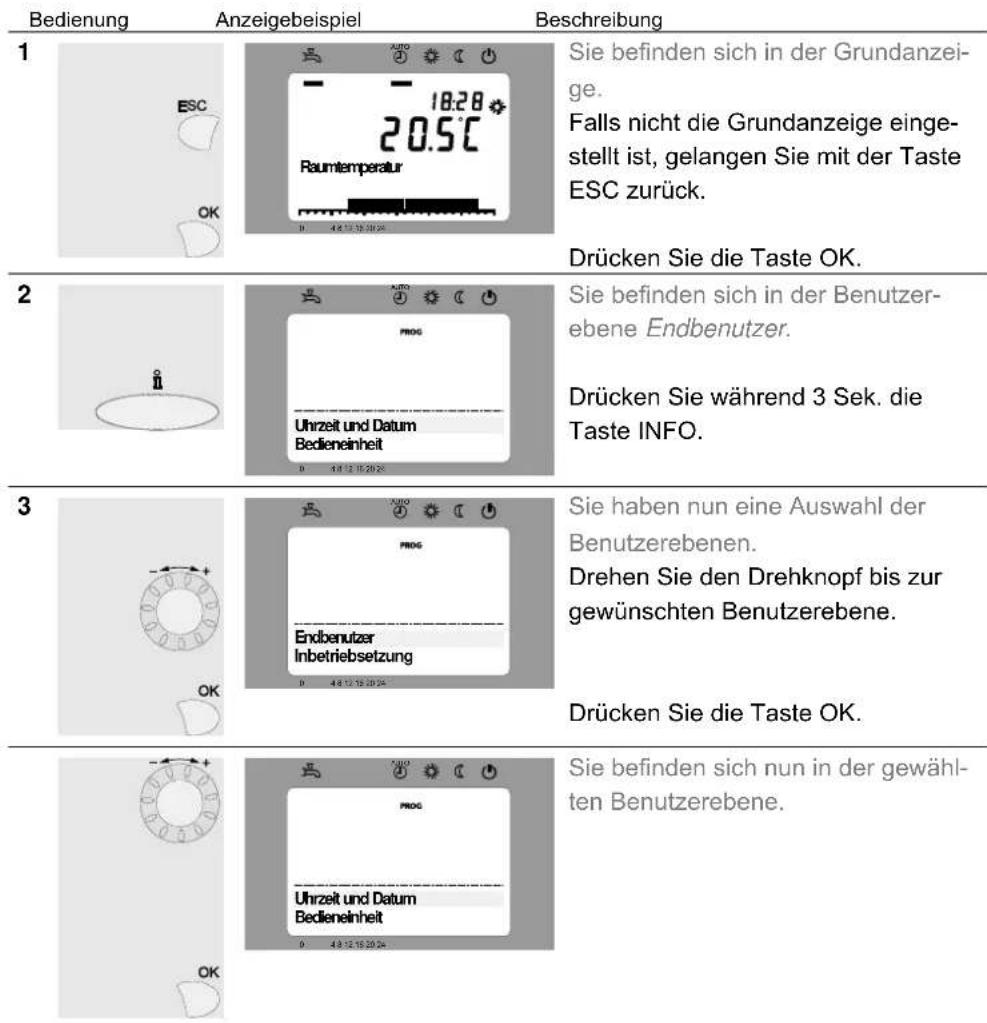

  Am Raumgerät mit der OK Taste in die Programmierung wechseln.
  Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.
• Funktionskontrolle wie nachfolgend beschrieben durchführen.
  • Die gedämpfte Außentemperatur zurücksetzen.
  (Bedienseite „Diagnose Verbraucher“, Bedienzeile Außentemperatur gedämpft 8703)

Funktionskontrolle

Zur Erleichterung der Inbetriebsetzung und der Fehlersuche verfügt der Regler über einen Ein-/Ausgangstest. Damit können die Ein- und Ausgänge des Reglers kontrolliert werden. Wechseln Sie dazu in die Bedienseite „Ein-/Ausgangstest“ und gehen Sie alle vorhandenen Einstellzeilen durch.

Betriebszustand

Der aktuelle Betriebszustand kann in der Bedienseite „Status“ überprüft werden.

Diagnose

Für eine detaillierte Diagnose der Anlage bitte die Bedienseiten „Diagnose Erzeuger“ und „Diagnose Verbraucher“ überprüfen.

4.1 Grundgeräte

Kontrolle der LED

LED aus Keine Speisung

LED ein Betriebsbereit

LED blinkt Lokale Fehler

5 Handhabung

Bedienelemente Raumgerät

Anzeigemöglichkeiten

Heizen auf Komfortsollwert
Heizen auf Reduziert-Sollwert
Heizen auf Frostschutzsollwert

Laufender Prozess – bitte warten

Batterie wechseln

Brenner in Betrieb (nur Öl-/Gaskessel)

INFO Infoebene aktiviert
PROG Programmierung aktiviert
ECO Heizung vorübergehend ausgeschaltet ECO Funktion aktiv
Ferienfunktion aktiv
12 Bezug auf den Heizkreis
Wartung / Sonderbetrieb Fehlermeldungen

Anzeige
Beispiel sämtlicher anzeigbaren Segmente.

Mit der Taste kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Automatikbetrieb AUTO

Die Automatik-Betriebsart regelt die Raumtemperatur entsprechend dem Zeitprogramm.

Eigenschaften des Automatikbetriebs:

• Heizbetrieb nach Zeitprogramm
• Temperatur-Sollwerte nach Heizprogramm „Komfortsollwert“ ✉ oder „Reduziert-Sollwert“
• Schutzfunktionen aktiv
• So/Wi Umstellautomatik und Tages-Heizgrenzenautomatik aktiv (ECO-Funktionen)

Dauerbetrieb oder

Die Dauer-Betriebsart hält die Raumtemperatur konstant auf dem gewählten Betriebsniveau.

Heizen auf Komfortsollwert
Heizen auf Reduziert-Sollwert

Eigenschaften des Dauerbetriebs:

• Heizbetrieb ohne Zeitprogramm
• Schutzfunktionen aktiv
- So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik inaktiv bei Dauerbetrieb mit Komfortsollwert

Schutzbetrieb

Im Schutzbetrieb ist die Heizung ausgeschaltet. Sie bleibt aber gegen Frost geschützt (Frostschutz-Temperatur), dabei darf jedoch die Spannungsversorgung nicht unterbrochen werden.

Eigenschaften des Schutzbetriebs:

• Heizbetrieb aus
  • Temperatur nach Frostschutz
  • Schutzfunktionen aktiv
• So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv

Trinkwasserbetrieb wählen

Mit der Taste kann der Trinkwasserbetrieb ein-/ausgeschaltet werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Trinkwasserbetrieb

• Ein
  Das Trinkwasser wird entsprechend dem gewählten Schaltprogramm bereitet.

• Aus

Keine Trinkwasserbereitung, Schutzfunktion ist aktiv.

Trinkwasser-Push

Auslösung erfolgt durch konstanten Druck auf die Trinkwasser-Betriebsarttaste des Bedien- oder Raumgeräts, während mindestens drei Sekunden. Er kann auch gestartet werden wenn:

• die Betriebsart Aus ist
- eine Betriebsart-Umschaltung über H1 oder zentral (LPB) wirkt
- alle Heizkreise in Ferienfunktion sind

Raumsollwert einstellen

Für den Komfortsollwert ⚙ stellen Sie direkt am Drehknopf tiefer oder höher.

Für den Reduziert-Sollwert

• drücken Sie OK,
• wählen Sie die Bedienseite „Heizkreis“ und
• stellen den „Reduziert-Sollwert“ ein.

Warten Sie nach jeder Korrektur mindestens 2 Std., damit sich die Raumtemperatur anpassen kann.

Präsenztaste

Wenn Sie die Räume für kurze Zeit nicht benützen, können Sie mit der Präsenztaste die Temperatur absenken und dadurch Heizenergie sparen.

Sind Ihre Räume wieder belegt, betätigen Sie erneut die Präsenztaste, damit wieder geheizt wird.

Heizen auf Komfortsollwert

Heizen auf Reduziert-Sollwert

• Die Präsenztaste wirkt nur im Automatikbetrieb
• Die aktuelle Wahl ist bis zur nächsten Schaltung nach Heizprogramm aktiv

Information anzeigen

Mit der Infotaste können verschiedene Informationen abgerufen werden.

Mögliche Anzeigen

Je nach Gerätetyp, -konfiguration und Betriebszustand können einzelne der hier aufgeführten Infozeilen nicht vorhanden sein.

Anzeigen:

- Mögliche Fehlermeldungen aus der Fehlercodeliste S. 115

- Mögliche Wartungsmeldungen aus der Wartungscodeliste S. 116

- Mögliche Sonderbetriebmeldungen S. 116

Weitere Anzeigen:

• Raumtemperatur
• Status Trinkwasser
• Raumtemperatur Minimum
• Status Kessel
• Raumtemperatur Maximum - Status Solar
• Kesseltemperatur
• Status Feststoffkessel
• Außentemperatur
• Status Pufferspeicher
• Außentemperatur Minimum - Status Schwimmbad
• Außentemperatur Maximum - Datum & Uhrzeit
• Trinkwassertemperatur 1
• Telefon Kundendienst
• Status Heizkreis 1
• Status Heizkreis 2
• Status Heizkreis P

Ausnahmefall

Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole:

Fehlermeldungen

Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotas-

Wartung oder Sonderbetrieb

Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonderbetrieb vor.

te und lesen Sie die weiteren Angaben.

Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Eine Liste möglicher Anzeigen ist unter Anzeigelisten Seite 114 zu finden.

Reset-Funktion

Die Reset-Funktion für Zähler und zurückstellbare Parameter wird auf der untersten Textzeile des Displays eingeblendet, sofern auf der aktuellen Bedienebene (Endbenutzer / Inbetriebnahme / Fachmann) ein Reset erlaubt ist.

Nach dem Aktivieren mit der Taste blinkt die Anzeige „Ja“.

Nach dem Bestätigen mit der Taste erfolgt der Reset des entsprechenden Parameters oder Zählers.

Handbetrieb

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäß dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand gesetzt. Das im Handbetrieb eingeschaltete Brennerrelais kann durch den elektronischen Temperatur-Regler (TR) ausgeschaltet werden.

Sollwerteinstellung im Handbetrieb

Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige gewechselt werden. Dort wird das Wartungs-/Sonderbetriebsymbol angezeigt. Durch Betätigen der Infotaste wird dabei in die Infoanzeige „Handbetrieb“ gewechselt, in der der Sollwert eingestellt werden kann.

Schornsteinfeger- funktion

Die Schornsteinfegerfunktion wird durch kurzes Drücken (höchstens 3 Sek.) gestartet. Die Schornsteinfunktion erzeugt den nötigen Betriebszustand für die Emissionsmessung (Abgas).

STB-Test

Der STB-Test (STB = Sicherheitstemperaturbegrenzer) wird durch langes Drücken der Schornsteinfegertaste (grösser 3 Sekunden) ausgelöst. Die Taste muss während des gesamten Testablaufes gedrückt werden. Wird die Taste losgelassen, bricht der Test ab. Der STB-Test wird in der Anzeige visualisiert.

Der Test darf nur durch Fachpersonen durchgeführt werden, da die Kesseltemperatur über die Maximalbegrenzungen aufgeheizt wird.

Einstellprinzip

5.1.2 Programmierung

Einstellungen, die nicht direkt mit Bedienelementen bedienbar sind, werden als Programmierung vorgenommen. Dazu sind die einzelnen Einstellungen in Bedienseiten und Bedienzeilen gegliedert und damit zu zweckmässigen Gruppen zusammengefasst. Das folgende Beispiel zur Einstellung der Uhrzeit und Datum soll dies veranschaulichen.

Beispiel „Uhrzeit einstellen“

• Durch Drücken der Taste ESC gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei nicht übernommen.
• Erfolgt acht Minuten lang keine Einstellung, wird automatisch in die Grundanzeige gewechselt.
• Bedienzeilen können je nach Gerät, Konfiguration und Benutzerebene ausgeblendet sein.

5

In der Anzeige werden die Minuten blinkend dargestellt.

Drehen Sie den Drehknopf bis der Minutenwert der Uhrzeit richtig eingestellt ist.

Drücken Sie zur Bestätigung die Taste OK

6

Die Einstellung ist abgespeichert, die Anzeige blinkt nicht mehr.

Sie können direkt mit weiteren Einstellungen fortfahren oder, drücken Sie die Betriebsarttaste um in die Grundanzeige zu gelangen.

7

Sie befinden sich nun wieder in der Grundanzeige.

Beispiel Menüaufbau

Uhrzeit und Datum

Bedieneinheit

Funk

Zeitprogramm Heizkreis 1

Zeitprogramm Heizkreis 2

Zeitprogramm Heizkreis P

Ferien Heizkreis 1

Diagnose Verbraucher

Stunden / Minuten

Tag / Monat

Jahr

Sommerzeitbeginn

Sommerzeitende

Stunden 1...24 h

Minuten 0...60 min

5.1.3 Benutzerebenen

Es sind Benutzerebenen vorhanden die Einstellungen nur für entsprechende Zielgruppen zugänglich machen. Um in die gewünschte Benutzerebene zu gelangen, gehen Sie wie folgt vor:

Um in die OEM Ebene zu gelangen, muss der entsprechende Code eingegeben werden.

Einstellgliederung „Endbenutzer“

Als Beispiel ist hier ersichtlich, wie je nach gewählter Benutzerebene einzelne Einstellungen nicht wählbar sind. Diese sind hier nur beispielhaft grau dargestellt. Am Gerät sind sie effektiv ausgeblendet.


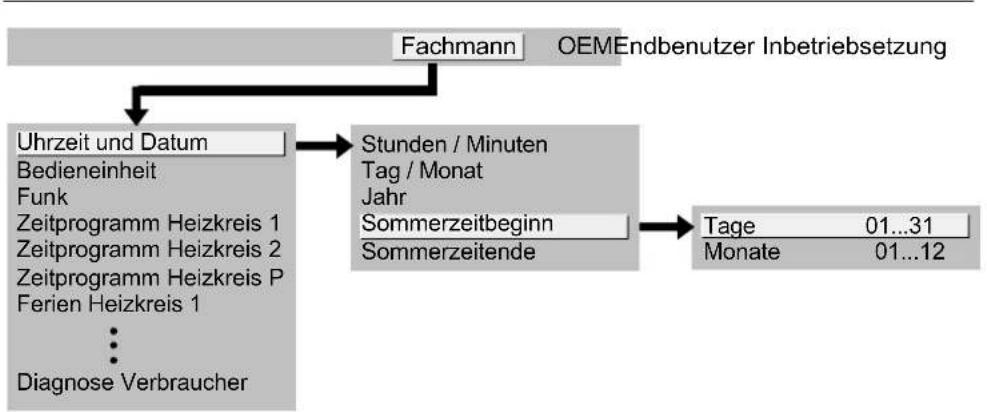

Einstellgliederung „Fachmann“

5.1.4 Übersicht der Einstellungen

Legende

Die Tabelle zeigt sämtliche vorhandenen Einstellungen bis zur Fachmann-Ebene. Je nach Geräteversion können aber einzelne Einstellzeilen ausgeblendet sein.

E = Endbenutzer I = Inbetriebsetzung F = Fachmann

BZ = Bedienzeile

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
Uhrzeit und Datum
1	E	Stunden / Minuten	-	00:00	23:59	hh:mm
2	E	Tag / Monat	-	01.01	31.12	tt.MM
3	E	Jahr	-	2004	2099	jjjj
5	F	Sommerzeitbeginn	25.03	01.01	31.12	tt.MM
6	F	Sommerzeitende	25.10	01.01	31.12	tt.MM
Bedieneinheit
20	E SpracheDeutsch { ...		Deutsch			-
22	F InfoTemporär | Permanent		Temporär			-
26	F Sperre BedienungAus | Ein		Aus			-
27	F Sperre ProgrammierungAus | Ein		Aus			-
40	I	Einsatz als Raumgerät 1 | Raumgerät 2 | Raumgerät P | Bediengerät 1 | Bediengerät 2 | Bediengerät P | Servicegerät	Raumgerät 1			-
42	I	Zuordnung Gerät 1Heizkreis 1 | Heizkreis 1 und 2 | Heizkreis 1 und P | alle Heizkreise	Heizkreis 1			-
44	I	Bedienung HK2Gemeinsam mit HK1 | Unabhängig	Gemeinsam mit HK1			-
46	I	Bedienung HKPGemeinsam mit HK1 | Unabhängig	Gemeinsam mit HK1			-
48	I	Wirkung PräsenztasteKeine | Heizkreis 1 | Heizkreis 2 | Gemeinsam	Heizkreis 1			-
54	F	Korrektur Raumfühler	0.0	-3	3	°C
70	F	Software Version	-	0	99.9	-
Funk
120	I	BindingNein | Ja	Nein
121	I	TestmodeAus | Ein	Aus
130	I	Raumgerät 1Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
131	I	Raumgerät 2Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
132	I	Raumgerät PFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln
133	I	AussenfühlerFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
134	I	RepeaterFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-

34/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
135	I	Bediengerät 1Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln
136	I	Bediengerät 2Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln
137	I	Bediengerät PFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
138	I	ServicegerätFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-		-
140 I	Alle	Geräte löschenNein | Ja	Nein			-
Zeitprogramm Heizkreis 1
500 E	VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
501	E	1. Phase Ein	6:00	00:00	24:00	hh:mm
502	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
503	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
504	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
505	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
506	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
516 E	StandardwerteNein | Ja		Nein			-
Zeitprogramm Heizkreis 2
520 E	VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
521	E	1. Phase Ein	6:00	00:00	24:00	hh:mm
522	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
523	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
524	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
525	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
526	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
536 E	StandardwerteNein | Ja		Nein			-
Zeitprogramm 3 / HKP
540 E	VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
541	E	1. Phase Ein	6:00	00:00	24:00	hh:mm
542	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
543	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
544	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
545	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
546	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
556 E	StandardwerteNein | Ja		Nein			-
Zeitprogramm 4 / TWW
560 E	VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
561	E	1. Phase Ein	6:00	00:00	24:00	hh:mm

35/136

Bedienzeile	Benutzerebene	Funktion			Standardwert	Min	Max	Einheit
562	E	1.	Phase	Aus 22:00 00:00 24:00 hh:mm
563	E	2.	Phase	Ein 24:00 00:00 24:00 hh:mm
564	E	2.	Phase	Aus 24:00 00:00 24:00 hh:mm
565	E	3.	Phase	Ein 24:00 00:00 24:00 hh:mm
566	E	3.	Phase	Aus 24:00 00:00 24:00 hh:mm
576 E	StandardwerteNein | Ja				Nein			-
Zeitprogramm 5
600	E	VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So			Mo - So -
601	E	1.	Phase	Ein 6:00 00:00		24:00	hh:mm
602	E	1.	Phase Aus		22:00	00:00	24:00	hh:mm
603	E	2.	Phase Ein		24:00	00:00	24:00	hh:mm
604	E	2.	Phase Aus		24:00	00:00	24:00	hh:mm
605	E	3.	Phase Ein		24:00	00:00	24:00	hh:mm
606	E	3.	Phase Aus		24:00	00:00	24:00	hh:mm
616	E	StandardwerteNein | Ja			Nein			-
Ferien Heizkreis 1
641	E	VorwahlPeriode 1 | Periode 2 | Periode 3 | Periode 4 | Periode 5 |Periode 6 | Periode 7 | Periode 8			Periode 1		-
642	E	Beginn			--.--	01.01	31.12	tt.MM
643	E	Ende			--.--	01.01	31.12	tt.MM
648 E	BetriebsniveauFrostschutz | Reduziert				Frostschutz		-
Ferien Heizkreis 2
651	E	VorwahlPeriode 1 | Periode 2 | Periode 3 | Periode 4 | Periode 5 |Periode 6 | Periode 7 | Periode 8			Periode 1		-
652	E	Beginn			--.--	01.01	31.12	tt.MM
653	E	Ende			--.--	01.01	31.12	tt.MM
658 E	BetriebsniveauFrostschutz | Reduziert				Frostschutz		-
Ferien Heizkreis P
661	E	VorwahlPeriode 1 | Periode 2 | Periode 3 | Periode 4 | Periode 5 |Periode 6 | Periode 7 | Periode 8			Periode 1		-
662	E	Beginn			--.--	01.01	31.12	tt.MM
663	E	Ende			--.--	01.01	31.12	tt.MM
668 E	BetriebsniveauFrostschutz | Reduziert				Frostschutz		-
Heizkreis 1
710	E	Komfortsollwert			20.0	BZ 712	BZ 716	°C
712	E	Reduziert-Sollwert			16	BZ 714	BZ 710	°C
714	E	Frostschutzsollwert			10.0	4	BZ 712	°C
716	F	Komfortsollwert Maximum			35.0	BZ 710	35	°C
720	E	Kennlinie Steilheit			1.50	0.10	4.00	-
721	F	Kennlinie Verschiebung			0.0	-4.5	4.5	°C

36/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
726	F	Kennlinie AdaptionAus ; Ein	Aus -
730	E	Sommer-/Winterheizgrenze	18	- - - / 8	30	°C
732	F	Tagesheizgrenze	-3	- - - / -10	10	°C
740	I	Vorlaufsollwert Minimum	8	8	BZ 741	°C
741	I	Vorlaufsollwert Maximum	80	BZ 740	95	°C
750	F	Raumeinfluss	20	- - - / 1	100	%
760	F	Raumtemperaturbegrenzung	1	- - - / 0.5	4	°C
770	F	Schnellaufheizung	5	- - - / 0	20	°C
780	F	SchnellabsenkungAus ; Bis Reduziert-Sollwert ; Bis Frostschutzsollwert	Bis Reduziert-Sollwert		-
790	F	Einschalt-Optimierung Max	0	0	360	min
791	F	Ausschalt-Optimierung Max	0	0	360	min
800	F	Reduziert-Anhebung Beginn	- - -	- - - / -30	10	°C
801	F	Reduziert-Anhebung Ende	-15	-30	BZ 800	°C
820	F	Überhitzschutz PumpenkreisAus ; Ein	Ein		-
830	F	Mischerüberhöhung	5	0	50	°C
832	F	Antrieb Typ2-Punkt ; 3-Punkt	3-Punkt			-
833	F	Schaltdifferenz 2-Punkt	2	0	20	°C
834	F	Antrieb Laufzeit	120	30	873	s
850	I	Estrich-FunktionAus ; Funktionsheizen ; Belegreifheizen ; Funktions-/Belegreifheizen ; Belegreif-/ Funktionsheizen ; Manuell	Aus			-
851	I	Estrich Sollwert manuell	25	0	95	°C
861	F	ÜbertemperaturabnahmeAus ; Heizbetrieb ; Immer	Immer
870	F	Mit PufferspeicherNein ; Ja	Ja			-
872	F	Mit Vorregler/Zubring'pumpeNein ; Ja	Ja
882	F	Pumpendrehzahl Minimum	100	0	100	%
883	F	Pumpendrehzahl Maximum	100	0	100	%
900	F	BetriebsartumschaltungKeine ; Schutzbetrieb ; Reduziert ; Komfort ; Automatick	Schutzbetrieb
Heizkreis 2
1010	E	Komfortsollwert	20.0	BZ 1012	BZ 1016	°C
1012	E	Reduziert-Sollwert	16	BZ 1014	BZ 1010	°C
1014	E	Frostschutzsollwert	10.0	4	BZ 1012	°C
1016	F	Komfortsollwert Maximum	35.0	BZ 1010	35	°C
1020	E	Kennlinie Steilheit	1.50	0.10	4.00	-
1021	F	Kennlinie Verschiebung	0.0	-4.5	4.5	°C
1026	F	Kennlinie AdaptionAus ; Ein	Aus -
1030	E	Sommer-/Winterheizgrenze	18	- - - / 8	30	°C
1032	F	Tagesheizgrenze	-3	- - - / -10	10	°C
1040	I	Vorlaufsollwert Minimum	8	8	BZ 1041	°C
1041	I	Vorlaufsollwert Maximum	80	BZ 1040	95	°C
1050	F	Raumeinfluss	20	- - - / 1	100	%
1060	F	Raumtemperaturbegrenzung	1	- - - / 0.5	4	°C
1070	F	Schnellaufheizung	5	- - - / 0	20	°C
1080	F	SchnellabsenkungAus ; Bis Reduziert-Sollwert ; Bis Frostschutzsollwert	Bis Reduziert-Sollwert			-
1090	F	Einschalt-Optimierung Max	0	0	360	min
1091	F	Ausschalt-Optimierung Max	0	0	360	min
1100	F	Reduziert-Anhebung Beginn	- - -	- - - / -30	10	°C
1101	F	Reduziert-Anhebung Ende	-15	-30	BZ 1100	°C
1120	F	Überhitzschutz PumpenkreisAus ; Ein	Ein			-
1130	F	Mischerüberhöhung	5	0	50	°C
1132	F	Antrieb Typ2-Punkt ; 3-Punkt	3-Punkt			-
1133	F	Schaltdifferenz 2-Punkt	2	0	20	°C
1134	F	Antrieb Laufzeit	120	30	873	s
1150	F	Estrich-FunktionAus ; Funktionsheizen ; Belegreifheizen ; Funktions-/Belegreifheizen ; Belegreif-/ Funktionsheizen ; Manuell	Aus			-
1151	F	Estrich Sollwert manuell	25	0	95	°C
1161	F	ÜbertemperaturabnahmeAus ; Heizbetrieb ; Immer	Immer
1170	F	Mit PufferspeicherNein ; Ja	Ja			-
1172	F	Mit Vorregler/Zubring'pumpeNein ; Ja	Ja
1182	F	Pumpendrehzahl Minimum	100	0	100	%
1183	F	Pumpendrehzahl Maximum	100	0	100	%
1200	F	BetriebsartumschaltungKeine ; Schutzbetrieb ; Reduziert ; Komfort ; Automatik	Schutzbetrieb
Heizkreis P
1300	E	BetriebsartSchutzbetrieb ; Automatik ; Reduziert ; Komfort	Automatik			-
1310	E	Komfortsollwert	20.0	BZ 1012	BZ 1016	°C
1312	E	Reduziert-Sollwert	16	BZ 1014	BZ 1010	°C
1314	E	Frostschutzsollwert	10.0	4	BZ 1012	°C
1316	F	Komfortsollwert Maximum	35.0	BZ 1010	35	°C
1320	E	Kennlinie Steilheit	1.50	0.10	4.00	-
1321	F	Kennlinie Verschiebung	0.0	-4.5	4.5	°C
1326	F	Kennlinie AdaptionAus ; Ein	Aus			-
1330	E	Sommer-/Winterheizgrenze	18	- - - / 8	30	°C
1332	F	Tagesheizgrenze	-3	- - - / -10	10	°C
1340	F	Vorlaufsollwert Minimum	8	8	BZ 1041	°C
1341	F	Vorlaufsollwert Maximum	80	BZ 1040	95	°C
1350	F	Raumeinfluss	20	- - - / 1	100	%
1360	F	Raumtemperaturbegrenzung	1	- - - / 0.5	4	°C
1370	F	Schnellaufheizung	5	- - - / 0	20	°C
1380	F	SchnellabsenkungAus ; Bis Reduziert-Sollwert ; Bis Frostschutzsollwert	Bis Reduziert-Sollwert			-

38/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
1390	F	Einschalt-Optimierung Max 0 0	360	min
1391	F	Ausschalt-Optimierung Max 0 0	360	min
1400	F	Reduziert-Anhebung Beginn	---	---/ -30	10	°C
1401	F	Reduziert-Anhebung Ende -15 -30	BZ	1100	°C
1420	F	Überhitzschutz PumpenkreisAus ; Ein	Ein			-
1450	I	Estrich-FunktionAus ; Funktionsheizen ; Belegreifheizen ; Funktions-/Belegreifheizen ; Belegreif-/ Funktionsheizen ; Manuell	Aus			-
1451	I	Estrich Sollwert manuell	25	0	95	°C
1455	F	Estrich Sollwert aktuell	0	0	95	°C
1456	F	Estrich Tag aktuell	0	0	32	°C
1461	F	ÜbertemperaturabnahmeAus ; Heizbetrieb ; Immer	Immer
1470	F	Mit PufferspeicherNein ; Ja	Ja			-
1172	F	Mit Vorregler/Zubring'pu7mpeNein ; Ja	Ja
1482	F	Pumpendrehzahl Minimum 100 0	100	%
1483	F	Pumpendrehzahl Maximum	100	0 100 %
1500	F	BetriebsartumschaltungKeine ; Schutzbetrieb ; Reduziert ; Komfort ; Automatik	Schutzbetrieb
Trinkwasser
1610	E	Nennsollwert	55	BZ 1612	BZ 1614 OEM	°C
1612	F	Reduziert-Sollwert	40	8	BZ 1610	°C
1620	I	Freigabe24h/Tag ; Zeitprogramme Heizkreise ; Zeitprogramm4/TWW	Zeitprogramme Heizkreise			-
1630	I	LadevorrangAbsolut ; Gleitend ; Kein ; MK gleitend, PK absolut	MK gleitend, PK absolut			-
1640	F	LegionellenfunktionAus ; Periodisch ; Fixer Wochentag	Fixer Wochentag			-
1641	F	Legionellenfkt Periodisch	3	1	7	Tage
1642	F	Legionellenfkt WochentagMontag ; Dienstag ; Mittwoch ; Donnerstag ; Freitag ;Samstag ; Sonntag	Montag
1644	F	Legionellenfunktion Zeitpunkt	---	---/ 00:00	23:50	hh:mm
1645	F	Legionellenfunktion Sollwert	65	55	95	°C
1646	F	Legionellenfunktion Verweildauer	30	---/ 10	360	min
1647	F	Legionellenfkt Zirk'pumpeAus ; Ein	Ein			-
1660	F	Zirkulationspumpe FreigabeZeitprogramm 3/HKP ; Trinkwasser Freigabe ; Zeitprogramm 4/TWW ; Zeitprogramm 5	Trinkwasser Freigabe			-
1661	F	Zirk'pumpe TaktbetriebAus ; Ein	Ein			-
1663	F	Zirkulationssollwert	45	8	80	°C
H1/H2-Pumpe
2010	F	H1 ÜbertemperaturabnahmeAus ; Ein	Ein
2012	F	H1 mit PufferspeicherNein ; Ja	Ja			-

39/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
2014	F	H1 Vorregler/Zubring'pumpeNein; Ja	Ja			-
2035	F	H2 ÜbertemperaturabnahmeAus; Ein	Ein
2037	F	H2 mit PufferspeicherNein; Ja	Ja			-
2039	F	H2 Vorregler/Zubring'pumpeNein; Ja	Ja			-
2046	F	H3 ÜbertemperaturabnahmeAus; Ein	Ein
2048	F	H3 mit PufferspeicherNein; Ja	Ja
2050	F	H3 Vorregler/Zubring'pumpeNein; Ja	Ja
Schwimmbad
2055	F	Sollwert Solarbeheizung 26 8	80 °C
2056	F	Sollwert Erzeugerbeheizung 22 8	80	°C
2065	F	Ladevorrang SolarNein; Ja	Nein
2080	F	Mit SolareinbindungNein; Ja	Ja
Vorregler/Zubringerpumpe
2150	I	Vorregler/ZubringerpumpeVor Pufferspeicher; Nach Pufferspeicher	Nach Pufferspeicher			-
Kessel
2203	F	Freigabe unter Außentemperatur	---	---/ -50	50	°C
2205	F	Bei ÖkobetriebAus; Nur Trinkwasser; Ein	Aus
2208	F	Durchladung PufferspeicherAus; Ein	Aus
2210	F	Sollwert Minimum	40	BZ 2211 OEM	Sollwert Handbetrieb	°C
2212	F	Sollwert Maximum 80	Sollwert Handbetrieb		BZ 2213 OEM	°C
2270	F	Rücklaufssollwert Minimum	8	8	95	°C
2330	F	Leistung Nenn	50	0 1000	kW
2331	F	Leistung Grundstufe	30	0 1000	kW
2340	F	Auto Erz'folge 2x1 Kaskade	500	---/ 10	990	h
Kaskade
3532	F	Wiedereinschaltsporre	300	0	1800	s
3533	F	Zuschaltverzögerung	5	0	120	min
3540	F	Auto Erz'folge Umschaltung	500	---/ 10	990	h
3541	F	Auto Erz'folge AusgrenzungKeine; Erster; Letzter; Erster und Letzter	Keine
3544	F	Führender ErzeugerGerät 1; Gerät 2; ...; Gerät 16	Gerät 1
3560	F	Rücklaufssollwert Minimum	8	8	95	°C
Solar
3810	F	Temperaturdifferenz EIN	8	BZ 3811	40	°C
3811	F	Temperaturdifferenz AUS	4	0	BZ 3812	°C
3812	F	Ladetemp Min TWW-Speicher	---	---/ 8	95	°C

40/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
3815	F	Ladetemp Min Puffer	---	---/8	95	°C
3818	F	Ladetemp Min Schwimmbad	---	---/8	95	°C
3822	F	Ladevorrang SpeicherKein; Trinkwasserspeicher; Pufferspeicher	Trinkwasserspeicher
3825	F	Ladezeit relativer Vorrang	---	---/2	60	min
3826	F	Wartezeit relativer Vorrang 5 1	40 min
3827	F	Wartezeit Parallelbetrieb	---	---/0	40	min
3828	F	Verzögerung Sekundärpumpe	60	0	600	s
3830	F	Kollektorstartfunktion	---	---/5	60	min
3831	F	Mindestlaufzeit Kollek'pumpe	20	5	120	s
3840	F	Kollektor Frostschutz	---	---/-20	5	°C
3850	F	Kollektorüberhitzschutz	---	---/30	350	°C
3860	F	Verdampfung Wärmeträger	---	---/60	350	°C
3870	F	Pumpendrehzahl Minimum	40	0	100	%
3871	F	Pumpendrehzahl Maximum	100	0	100	%
3880	F	FrostschutzmittelKein; Ethyleneglykol; Propylenglykol; Ethylen- und Propylenglykol	Kein
3881	F	Frost'mittel Konzentration	30	1	100	%
3884	F	Pumpendurchfluss	200	10	1500	l/h
Feststoffkessel
4102	F	Sperrt andere ErzeugerAus; Ein	Aus
4110	F	Sollwert Minimum	40	8	120	°C
4130	F	Temperaturdifferenz EIN	8	1	40	°C
4131	F	Temperaturdifferenz AUS	4	0	40	°C
4133	F	VergleichstemperaturTrinkwasserfühler B3; Trinkwasserfühler B31; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Vorlauf-sollwert; Sollwert Minimum	Sollwert Minimum
Pufferspeicher
4720	F	Auto ErzeugersperreKeine; Mit B4; Mit B4 und B42/B41	Mit B4			-
4722	F	Temp'diff Puffer/Heizkreis	-5	-20	20	°C
4724	F	Min Speichertemp Heizbetrieb	---	---/8	95	°C
4750	F	Ladetemperatur Maximum	80	8	95	°C
4755	F	Rückkühltemperatur	60	8	95	°C
4756	F	Rückkühlung TWW/HK'sAus; Ein	Aus
4757	F	Rückkühlung KollektorAus; Sommer; Immer	Aus
4783	F	Mit SolareinbindungNein; Ja	Nein
4790	F	Temp'diff EIN Rückl'umlenk	10	0	40	°C
4791	F	Temp'diff AUS Rückl'umlenk 5 0	40 °C
4795	F	Vergleichstemp Rückl'umlenkB4; B41; B42	B42
4796	F	Wirksinn RücklaufumlenkungTemperaturabsenkung; Temperaturanhebung	Temperaturanhebung
4800	F	Teilladung Sollwert	---	---/8	95	°C
4810	F	DurchladungAus | Heizbetrieb | Immer
4811	F	Durchladetemperatur Minimum 8 8	80	°C
4813	F	DurchladefühlerMit B4 | Mit B42/B41	Mit B42/B41
Trinkwasser-Speicher
5020	F	Vorlaufsollwertüberhöhung	16	0	30	°C
5021	F	Umladeüberhöhung	8 0	30	°C
5022	F	LadeartMit B3 | Mit B3 und B31 | Mit B3, Legio B3 und B31	Mit B3 und B31
5050	F	Ladetemperatur Maximum	80	8	BZ 5051 OEM	°C
5055	F	Rückkühltemperatur	80	8	95	°C
5056	F	Rückkühlung Kessel/HKAus | Ein	Aus			-
5057	F	Rückkühlung KollektorAus | Sommer | Immer	Aus			-
5060	F	Elektroeinsatz BetriebsartErsatz | Sommer | Immer	Ersatz		-
5061	F	Elektroeinsatz Freigabe24h/Tag | Trinkwasser Freigabe | Zeitprogramm 4/ TWW	Trinkwasser Freigabe		-
5062	F	Elektroeinsatz RegelungExterner Thermostat | Trinkwasserfühler	Trinkwasserfühler		-
5085	F	ÜbertemperaturabnahmeAus | Ein	Ein		-
5090	F	Mit PufferspeicherNein | Ja	Nein
5092	F	Mit Vorregler/Zubring'pumpeNein | Ja	Nein
5093	F	Mit SolareinbindungNein | Ja	Ja
5101	F	Pumpendrehzahl Minimum 40 0	100	%
5102	F	Pumpendrehzahl Maximum	100	0	100	%
Trinkwasser Durchl'erhitzer
5406	F	Min Sollw'diff zu Speich'temp	4	0	20	°C
5544	F	Antrieb Laufzeit	60	7.5	480	s
Konfiguration
5710 I	Heizkreis 1Aus | Ein		Ein		-
5715 I	Heizkreis 2Aus | Ein		Ein		-
5730 I	Trinkwasser-Sensor B3Fühler | Thermostat		Fühler		-
5731 I	Trinkwasser-Stellglied Q3Kein | Ladepumpe | Umlenkventil		Ladepumpe -
5736 I	Trinkwasser TrennschaltungAus | Ein		Aus			-
5770 I	Erzeugertyp1-stufig | 2-stufig | Modulierend 3-Punkt | ModulierendUX | Ohne Kesselfühler | 2x1 Kaskade		2-stufig			-
5840 I	SolarstellgliedLadepumpe | Umlenkventil		Ladepumpe
5841 I	Externer SolartauscherGemeinsam | Trinkwasserspeicher | Pufferspeicher		Gemeinsam
5890 I	Relaisausgang QX1Kein | Zirkulationspumpe Q4 | Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 | Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 | Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubringerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkesselpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklaufventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw’bad K18 | Kollektorpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 | Anfeuerhilfe Ventilator K30 | Kaskadenpumpe Q25 | Speicherumladepumpe Q11 | TWW Durchmischpumpe Q35 | TWW Zwisch’kreispumpe Q33 | Wärmeanforderung K27		Kein -
5891 I	Relaisausgang QX2Kein | Zirkulationspumpe Q4 | Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 | Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKQ Q23 | Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubringerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkesselpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklaufventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellgliel Schw’bad K18 | Kollektorpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 | Anfeuerhilfe Ventilator K30 | Kaskadenpumpe Q25 | Speicherumladepumpe Q11 | TWW Durchmischpumpe Q35 | TWW Zwisch’kreispumpe Q33 | WärmeanforderungK27		Kein -
5892 I	Relaisausgang QX3Kein | Zirkulationspumpe Q4 | Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 | Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKQP Q23 | Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubringerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkesselpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklaufventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglieder Schw’bad K18 | Kollektorpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 | Anfeuerhilfe Ventilator K30 | Kaskadenpumpe Q25 | Speicherumladepumpe Q11 | TWW Durchmischpumpe Q35 | TWW Zwisch’kreispumpe Q33 | Wärmeanforderung.K27		Kein
5894 I	Relaisausgang QX4Kein | Zirkulationspumpe Q4 | Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 | Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKGP Q23 | Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubringerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkesselpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklaufventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglieter Schw’bad K18 | Kollektorpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 | Anfeuerhilfe Ventilator K30 | Kaskadenpumpe Q25 | Speicherumladepumpe Q11 | TWW Durchmischpumpe Q35 | TWW Zwisch’kreispumpe Q33 | Wärmeanforderung. K27		Kein
5930	I	Fühlereingang BX1Kein | Trinkwasserfühler B31 | Kollektorfühler B6 | Rücklauffühler B7 | TWW Zirkulationsfühler B39 | Pufferspeicherfühler B4 | Pufferspeicherfühler B41 | Abgastemperaturfühler B8 | Schienenvorlauffühler B10 | Feststoffkesselfühler B22 | TWW Ladefühler B36 | Pufferspeicherfühler B42 | Schienenrücklauffühler B73 | Kaskadenrücklauffühler B70 | Schwimmbadfühler B13 | Kollektorfühler 2 B61 | Solarvorlauffühler B63 | Solarrücklauffühler B64	Kein			-
5931	I	Fühlereingang BX2Kein | Trinkwasserfühler B31 | Kollektorfühler B6 | Rücklauffühler B7 | TWW Zirkulationsfühler B39 | Pufferspeicherfühler B4 | Pufferspeicherfühler B41 | Abgastemperaturfühler B8 | Schienenvorlauffühler B10 | Feststoffkesselfühler B22 | TWW LadefühlerB36 | Pufferspeicherfühler B42 | Schienenrücklauffühler B73 | Kaskadenrücklauffühler B70 | Schwimmbadfühler B13 | Kollektorfühler 2 B61 | Solarvorlauffühler B63 | Solarrücklauffühler B64	Kein -
5932	I	Fühlereingang BX3Kein | Trinkwasserfühler B31 | Kollektorfühler B6 | Rücklauffühler B7 | TWW Zirkulationsfühler B39 | Pufferspeicherfühler B4 | Pufferspeicherfühler B41 | Abgastemperaturfühler B8 | Schienenvorlauffühler B10 | Feststoffkesselfühler B22 | TWW Ladefühler 36 | Pufferspeicherfühler B42 | Schienenrücklauffühler B73 | Kaskadenrücklauffühler B70 | Schwimmbadfühler B13 | Kollektorfühler 2 B61 | Solarvorlauffühler B63 | Solarrücklauffühler B64	Kein
5933	I	Fühlereingang BX4Kein | Trinkwasserfühler B31 | Kollektorfühler B6 | Rücklauffühler B7 | TWW Zirkulationsfühler B39 | Pufferspeicherfühler B4 | Pufferspeicherfühler B41 | Abgastemperaturfühler B8 | Schienenvorlauffühler B10 | Feststoffkesselfühler B22 | TWW Ladefühler. B36 | Pufferspeicherfühler B42 | Schienenvorlauffühler B73 | Kaskadenrücklauffühler B70 | Schwimmbadfühler B13 | Kollektorfühler 2 B61 | Solarvorlauffühler B63 | Solarrücklauffühler B64	Kein
5950	I	Funktion Eingang H1BA-Umschaltung HK's+TWW | BA-Umschaltung HK's | BA-Umschaltung HK1 | BA-Umschaltung HK2 | BA-Umschaltung HKP | Erzeugersperre | Fehler-/Alarmmeldung | Minimaler Vorlaufsollwert | Übertemperaturableitung | Freigabe Schwimmbad | Wärmeanforderung 10V | Druckmessung 10V	BA-UmschaltungHK's+TWW		-
5951	I	Wirksinn Kontakt H1Ruhekontakt | Arbeitskontakt	Arbeitskontakt			-
5952	I	Minimaler Vorlaufsollwert H1	70	8	120	°C

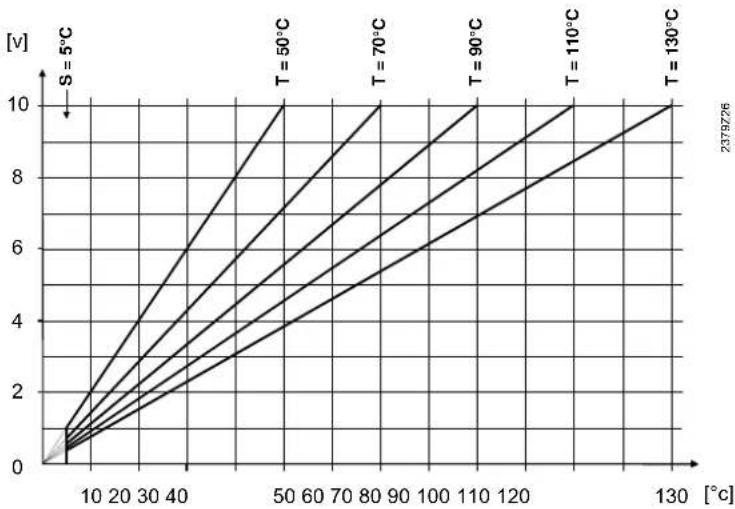

5954	I	Temperaturwert 10V H1	100	5	130	°C

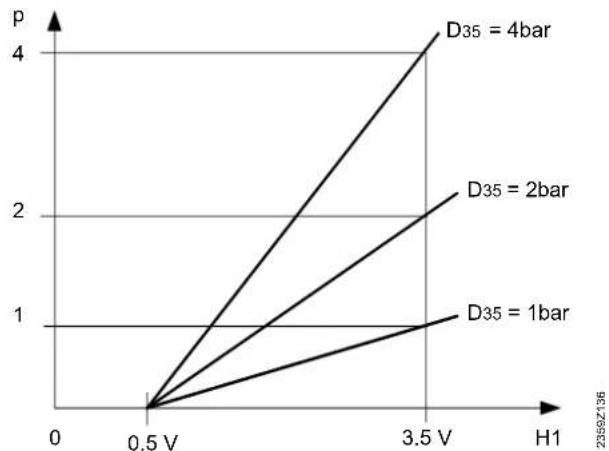

5956	I	Druckwert 3.5V H1	5.0	0.0	10.0	bar
5960	I	Funktion Eingang H3BA-Umschaltung HK's+TWW | BA-Umschaltung HK's | BA-Umschaltung HK1 | BA-Umschaltung HK2 | BA-Umschaltung HKP | Erzeugersperre | Fehler-/Alarmmeldung | Minimaler Vorlaufsollwert | Übertemperaturableitung | Freigabe Schwimmbad | Wärmeanforderung 10V | Druckmessung 10V	BA-UMSchaltungHK's+TWW		-
5961	I	Wirksinn Kontakt H3Ruhekontakt | Arbeitskontakt	Arbeitskontakt			-
5962	I	Minimaler Vorlaufsollwert H3	70	8	120	°C
5964	I	Temperaturwert 10V H3 100 5	130	°C
5966	I	Druckwert 3.5V H3	5.0	0.0	10.0	bar
5982	I	Funktion Eingang EX2Zähler 2. Brennerstufe | Erzeugersperre | Fehler-/Alammeldung | STB Fehlermeldung | Übertemperatur-ableitung	Zähler 2. Brennerstufe			-
5983	I	Wirksinn Eingang EX2Ruhekontakt | Arbeitskontakt	Arbeitskontakt			-
6014	I	Funktion Mischergruppe 1Heizkreis 1 | Rücklaufregler | Vorregler/Zubringerpumpe | Trinkwasser Vorregler | Trinkwasser Durchl'erhitzer | Rücklaufregler Kaskade	Heizkreis			-
6015	I	Funktion Mischergruppe 2Heizkreis 2 | Rücklaufregler | Vorregler/Zubringerpumpe | Trinkwasser Vorregler | Trinkwasser Durchl'erhitzer | Rücklaufregler Kaskade
6020	I	Funktion Erweiter'modul 1Keine Funktion | Multifunktional | Heizkreis 2 | Rücklauf-regler | Solar Trinkwasser | Vorregler/Zubringerpumpe | Trinkwasser Vorregler | Trinkwasser Durchl'erhitzer | Rücklaufregler Kaskade	Keine Funktion			-
6021	I	Funktion Erweiter'modul 2Keine Funktion | Multifunktional | Heizkreis 2 | Rücklauf-regler | Solar Trinkwasser | Vorregler/Zubringerpumpe | Trinkwasser Vorregler | Trinkwasser Durchl'erhitzer | Rücklaufregler Kaskade	Keine Funktion			-
6030	I	Relaisausgang QX21Kein | Zirkulationspumpe Q4 |Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 |Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2.Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 |Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubrin-gerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkes-selpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklauf-ventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstell-glied Puffer K8 | Solarstellglied Schw'bad K18 | Kollek-torpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 |Anfeuerhilfe Ventilator K30 | Kaskadenpumpe Q25 |Speicherumladepumpe Q11 | TWW DurchmischpumpeQ35 | TWW Zwisch'kreispumpe Q33 | Wärmeanforde-rung K27	Kein
6031	I	Relaisausgang QX22Kein | Zirkulationspumpe Q4 |Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 |Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2.Pumpenstufe HK2 Q22 | 2. Pumpenstufe HK P Q23 |Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubrin-gerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkes-selpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklauf-ventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstell-glied Puffer K8 | Solarstellglied Schw'bad K18 | Kollek-torpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 |Anfeuerhilfe Ventilator K30 | Kaskadenpumpe Q25 |Speicherumladepumpe Q11 | TWW DurchmischpumpeQ35 | TWW Zwisch'kreispumpe Q33 | Wär meanforde-rung K27	Kein

45/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
6032	I	Relaisausgang QX23Kein | Zirkulationspumpe Q4 |Elektroeinsatz TWW K6 | Kollektorpumpe Q5 | H1-Pumpe Q15 | Kesselpumpe Q1 | Bypasspumpe Q12 |Alarmausgang K10 | 2. Pumpenstufe HK1 Q21 | 2.Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 |Heizkreispumpe HKP Q20 | H2-Pumpe Q18 | Zubringerpumpe Q14 | Erzeugersperrventil Y4 | Feststoffkes-selpumpe Q10 | Zeitprogramm 5 K13 | Pufferrücklauf-ventil Y15 | Solarpumpe ext.Tauscher K9 | Solarstell-glied Puffer K8 | Solarstellglied Schw’bad K18 | Kollek-torpumpe 2 Q16 | H3-Pumpe Q19 | Abgasrelais K17 |Anfeuer‘hilfe Ventilator K30 | Kaskadenpumpe Q25 |Speicherumladepumpe Q11 | TWW DurchmischpumpeQ35 | TWW Zwisch’kreispumpe Q33 | Wärmeanforde-rung K27	Kein
6040	I	Fühlereingang BX21Kein | Trinkwasserfühler B31 | Kollektorfühler B6 | Rück-lauffühler B7 | TWW Zirkulationsfühler B39 | Pufferspei-cherfühler B4 | Pufferspeicherfühler B41 | Abgastempe-raturfühler B8 | Schienenvorlauffühler B10 | Feststoff-kesselfühler B22 | TWW Ladefühler B36 | Pufferspei-cherfühler B42 | Schienenrücklauffühler B73 | Kaska-denrücklauffühler B70 | Schwimmbadfühler B13 | Kollek-torfühler 2 B61 | Solarvorlauffühler B63 | Solarrücklauf-fühler B64	Kein
6041	I	Fühlereingang BX22Kein | Trinkwasserfühler B31 | Kollektorfühler B6 | Rück-lauffühler B7 | TWW Zirkulationsfühler B39 | Pufferspei-cherfühler B4 | Pufferspeicherfühler B41 | Abgastempe-raturfühler B8 | Schienenvorlauffühler B10 | Feststoff-kesselfühler B22 | TWW Ladafühler B36 | Pufferspei-cherfühler B42 | Schienenrücklauffühler B73 | Kaska-denrücklauffühler B70 | Schwimmbadfühler B13 | Kollek-torfühler 2 B61 | Solarvorlauffühler B63 | Solarrücklauf-fühler B64	Kein
6046	I	Funktion Eingang H2BA-Umschaltung HK’s+TWW | BA-Umschaltung HK’s |BA-Umschaltung HK1 | BA-Umschaltung HK2 | BA-Umschaltung HKP | Erzeugersperre | Fehler-/Alarmmeldung | Minimaler Vorlaufsollwert | Übertempe-raturableitung | Freigabe Schwimmbad | Wärmeanforde-rung 10V | Druckmessung 10V	BA-UmschaltungHK’s+TWW
6047	I	Wirksinn Kontakt H2Ruhekontakt | Arbeitskontakt	Arbeitskontakt			-
6048	I	Minimaler Vorlaufsollwert H2 70	8	120 °C
6050	I	Temperaturwert 10V H2 100 5	130	°C
6052	I	Druckwert 3.5V H2	5.0	0.0	10.0	bar
6070	I	Funktion Ausgang UXKeine | Kesselpumpe Q1 | Trinkwasserpumpe Q3 |TWW Zwisch’kreispumpe Q33 | Heizkreispumpe HK1Q2 | Heizkreispumpe HK2 Q6 | Heizkreispumpe HKPQ20 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9| Solarpumpe Puffer K8 | Solarpumpe Schwimmbad K18| Kollektorpumpe 2 Q16 | Kesselsollwert | Leistungssoll-wert | Wärmeanforderung	Keine
6071	I	Signallogik Ausgang UXStandard | Invertiert	Standard
6075	I	Temperaturwert 10V UX	100	5	130	°C
6097	F	Fühlertyp KollektorNTC | Pt 1000	NTC

46/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
6098	F	Korrektur Kollektorfühler 0 -20	20	°C
6099	F	Korrektur Kollektorfühler 2 0 -20 20 °C
6100	F	Korrektur Aussenfühler 0.0 -3.0	3.0	°C
6101	F	Fühlertyp AbgastemperaturNTC ; Pt 1000	NTC
6102	F	Korrektur Abgastemp'fühler	0	-20 20 °C
6110	F	Zeitkonstante Gebäude	15	0	50	h

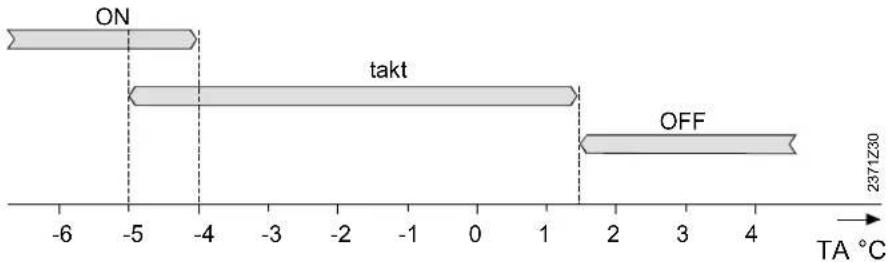

6120	F	AnlagenfrostschutzAus ; Ein	Aus			-
6128	F	Wärm'anfo unter Aussentemp	---	--- / -50	50	°C
6129	F	Wärm'anfo über Aussentemp	---	--- / -50	50	°C
6131	F	Wärm'anfo bei ÖkobetriebAus ; Nur Trinkwasser ; Ein	Aus
6200	I	Fühler speichernNein ; Ja	Nein			-
6205	F	Parameter zurücksetzenNein ; Ja	Nein			-
6212	I	Kontrollnummer Erzeuger 1	-	0	199999	-
6213	I	Kontrollnummer Erzeuger 2	-	0	199999	-
6215	I	Kontrollnummer Speicher	-	0	199999	-
6217	I	Kontrollnummer Heizkreise	-	0	199999	-
6220	F	Software-Version	-	0	99.9	-
LPB
6600	I	Geräteadresse	1	0	16	-
6601	F	Segmentadresse	0	0	14	-
6604	F	Busspeisung FunktionAus ; Automatisch	Automatisch			-
6605	F	Busspeisung StatusAus ; Ein	Ein			-
6620	F	Wirkbereich UmschaltungenSegment ; System	System			-
6621	F	SommerumschaltungLokal ; Zentral	Lokal			-
6623	F	BetriebsartumschaltungLokal ; Zentral	Zentral
6624	F	Manuelle ErzeugersperreLokal ; Segment	Lokal
6625	F	TrinkwasserzuordnungLokale Heizkreise ; Alle Heizkreise im Segment ; AlleHeizkreise im System	Alle Heizkreise im System			-
6631	F	Ext Erzeuger bei ÖkobetriebAus ; Nur Trinkwasser ; Ein	Aus
6640	I	UhrbetriebAutonom ; Slave ohne Fernverstellung ; Slave mit Fern-verstellung ; Master	Autonom			-
6650	F	Außentemperatur Lieferant	0	0	239	-
Fehler
6710	I	Reset AlarmrelaisNein ; Ja	Nein			-
6740	F	Vorlauftemperatur 1 Alarm	---	--- / 10	240	min
6741	F	Vorlauftemperatur 2 Alarm	---	--- / 10	240	min
6743	F	Kesseltemperatur Alarm	---	--- / 10	240	min

47/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
6800	F	Historie 1 -
	F	Fehlercode 1 -	0	255	-
6802	F	Historie 2 -
	F	Fehlercode 2 -	0	255	-
6804	F	Historie 3 -
	F	Fehlercode 3 -	0	255	-
6806	F	Historie 4 -
	F	Fehlercode 4 -	0	255	-
6808	F	Historie 5 -
	F	Fehlercode 5 -	0	255	-
6810	F	Historie 6 -
	F	Fehlercode 6 -	0	255	-
6812	F	Historie 7 -
	F	Fehlercode 7 -	0	255	-
6814	F	Historie 8 -
	F	Fehlercode 8 -	0	255	-
6816	F	Historie 9 -
	F	Fehlercode 9 -	0	255	-
6818	F	Historie 10 -
	F	Fehlercode 10 -	0	255	-
Wartung/Service
7040	F	Brennerstunden Intervall	---	--- / 10	10000	h
7041	F	Brennerstd seit Wartung	0	0	10000	h
7042	F	Brennerstarts Intervall	---	--- / 60	65535	-
7043	F	Brennerstarts seit Wartung	0	0	65535	-
7044	F	Wartungsintervall	---	--- / 1	240	Monate
7045	F	Zeit seit Wartung	0	0	240	Monate
7053	F	Abgastemperaturgrenze	---	--- / 0	350	°C
7054	F	Verzögerung Abgasmeldung	0	0	120	min
7130	E	SchornsteinfegerfunktionAus ; Ein	Aus			-
7139	E	ÖkobetriebAus ; Ein	Aus
7140	E	HandbetriebAus ; Ein	Aus			-
7150	I	Simulation Außentemperatur	-	-50.0	50	°C
7170	I	Telefon Kundendienst				-
Ein-/Ausgangstest
7700 I	Relaistest		Kein Test			-
	Kein Test ; Alles aus ; 1. Brennerstufe T2 ; 1.+ 2. Brennerstufe T2/QX4 ; Trinkwasserpumpe Q3 ; Heizkreispumpe Q2 ; Heizkreismischer Auf Y1 ; Heizkreismischer Zu Y2 ; Heizkreispumpe Q6 ; Heizkreismischer Auf Y5 ; Heizkreismischer Zu Y6 ; Relaisausgang QX1 ; Relaisausgang QX2 ; Relaisausgang QX3 ; Relaisausgang QX4 ; Relaisausgang QX21 Modul 1 ; Relaisausgang QX22 Modul 1 ; Relaisausgang QX23 Modul 1 ; Relaisausgang QX21 Modul 2 ; Relaisausgang QX22 Modul 2 ; Relaisausgang QX23 Modul 2
7710	I	Ausgangstest UX	-	0	100	%
7711	I	Spannungssignal UX	0	0	10	Volt

48/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
7730	I	Außentemperatur B9	-	-50.0	50	°C
7732	I	Vorlauftemperatur B1	-	0.0	140	°C
7734	I	Vorlauftemperatur B12	-	0.0	140	°C
7750	I	Trinkwassertemperatur B3	-	0.0	140	°C
7760	I	Kesseltemperatur B2	-	0.0	140	°C
7820	I	Fühlertemperatur BX1	-	-28	350	°C
7821	I	Fühlertemperatur BX2	-	-28	350	°C
7822	I	Fühlertemperatur BX3	-	-28	350	°C
7823	I	Fühlertemperatur BX4	-	-28	350	°C
7830	I	Fühlertemp BX21 Modul 1	- -28		350 °C
7831	I	Fühlertemp BX22 Modul 1	- -28		350 °C
7832	I	Fühlertemp BX21 Modul 2	- -28		350 °C
7833	I	Fühlertemp BX22 Modul 2	- -28		350 °C
7840	I	Spannungssignal H1	-	0	10	Volt
7841	I	Kontaktzustand H1Offen | Geschlossen	Offen			-
7845	I	Spannungssignal H2	0	0	10	°C
7846	I	Kontaktzustand H2Offen | Geschlossen	Offen			-
7854	I	Spannungssignal H3	0	0	10	Volt
7855	I	Kontaktzustand H3Offen | Geschlossen	Offen
7870	I	Brennerstörung S30V | 230V	0V			-
7881	I	1. Brennerstufe E10V | 230V	0V
7912	I	Eingang EX20V | 230V	0V
Status
8000	I	Status Heizkreis 1	-			-
8001	I	Status Heizkreis 2	-			-
8002	I	Status Heizkreis P	-			-
8003	I	Status Trinkwasser	-			-
8005	I	Status Kessel	-			-
8007	I	Status Solar	-			-
8008	I	Status Feststoffkessel	-
8010	I	Status Pufferspeicher	-
8011	I	Status Schwimmbad	-
Diagnose Kaskade
8100bis8130	I	Priorität Erzeuger 1...16
8101bis8131	I	Status Erzeuger 1...16Fehlt | In Störung | Handbetrieb aktiv | Erzeugersperreaktiv | Schornsteinfegerkt aktiv | TWW-Trennschaltungaktiv | Aussentemp'grenze aktiv | Nicht freigegeben |Freigegeben
8138	I	Kaskadenvorlauftemperatur	0	0	140	°C
8139	I	Kaskadenvorlaufsollwert	0	0	140	°C
8140	I	Kaskadenrücklauftemperatur	0	0	140	°C

49/136

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
8141	I	Kaskadenrücklaufssollwert 0 0	140 °C
8150	I	Erzfolge Umschalt aktuell 0 0 990 h
Diagnose Erzeuger
8300	I	1. Brennerstufe T2Aus | Ein	-	-
8301	I	2. BrennerstufeAus | Ein	-		-
8308	F	Drehzahl Kesselpumpe	0	0	100	%
8310	I	Kesseltemperatur	-	0.0	140.0	°C
8311	I	Kesselsollwert	-	0.0	140.0	°C
8312	I	Kesselschaltpunkt	0 0	140 °C
8314	I	Kesselrücklauftemperatur	-	0.0	140.0	°C
8316	I	Abgastemperatur	0 0	350 °C
8315	I	Kesselrücklaufsollwert	0 0	140 °C
8316	I	Abgastemperatur	0 0	350 °C
8318	I	Abgastemperatur Maximum	0 0	350 °C
8326	I	Brennermodulation	0 0	100 %
8330	F	Betriebsstunden 1.Stufe	0	0	65535	h
8331	F	Startzähler 1.Stufe	-	0	199'999	-
8332	F	Betriebsstunden 2.Stufe	0	0	65535	h
8333	F	Startzähler 2.Stufe	0	0	199999	-
8505	F	Drehzahl Kollektorpumpe 1	0 0 100 %
8506	F	Drehzahl Solarpump ext.Tau	0	0	100	%
8507	F	Drehzahl Solarpumpe Puffer	0 0 100 %
8508	F	Drehzahl Solarpump Sch'bad	0	0	100	%
8510	I	Kollektortemperatur 1	-	-28.0	350	°C
8511	I	Kollektortemperatur 1 Max	0	-28.0	350	°C
8512	I	Kollektortemperatur 1 Min	0	-28.0	350	°C
8513	I	dT Kollektor 1/TWW	-	-168.0	350	°C
8514	I	dT Kollektor 1/Puffer	-	-168.0	350	°C
8515	I	dT Kollektor 1/Schwimmbad	0 -168.0	350 °C
8519	I	Solarvorlauftemperatur	0 -28.0	350 °C
8520	I	Solarrücklauftemperatur	0 -28.0	350 °C
8526	E	Tagesertrag Solarenergie	0	0	999.9	kWh
8527	E	Gesamtertrag Solarenergie	0	0	9999999.9	kWh
8530	F	Betr'stunden Solarertrag	-	00:00	15:00	h
8531	F	Betr'stunden Kollek'überhitz	-	00:00	15:00	h
8543	F	Drehzahl Kollektorpumpe 2	0 0 100 %
8547	I	Kollektortemperatur 2	0	-28	350	°C
8548	I	Kollektortemperatur 2 Max	-28	-28	350	°C
8549	I	Kollektortemperatur 2 Min	3500	-28	350	°C
8550	I	dT Kollektor 2/TWW	0 -168	350 °C
8551	I	dT Kollektor 2/Puffer	0 -168	350 °C
8552	I	dT Kollektor 2/Schwimmbad	0 -168	350 °C
8560		Feststoffkesseltemperatur 0 0 140 °C
8570	E	Betr'std Feststoffkessel	0	00:00	15:00	h
Diagnose Verbraucher
8700	I	Außentemperatur	-	-50.0	50.0	°C
8703	I	Außentemperatur gedämpft	-	-50.0	50.0	°C
8704	I	Außentemperatur gemischt	-	-50.0	50.0	°C
8730	I	Heizkreispumpe Q2Aus | Ein	-
8731	I	Heizkreismischer Auf Y1Aus | Ein	-
8732	I	Heizkreismischer Zu Y2Aus | Ein	-
8735	F	Drehzahl Heizkreispumpe 1 0 0 100	%
8740	I	Raumtemperatur 1	-	0.0	50.0	°C
8741	I	Raumsollwert 1	-	4.0	35.0	°C
8743	I	Vorlauftemperatur 1	-	0.0	140.0	°C
8744	I	Vorlaufsollwert 1	-	0.0	140.0	°C
8760	I	Heizkreispumpe 2Aus | Ein	-
8761	I	Heizkreismischer 2 AufAus | Ein	-
8762	I	Heizkreismischer 2 ZuAus | Ein	-
8765	F	Drehzahl Heizkreispumpe 2 0 0 100	%
8770	I	Raumtemperatur 2	-	0.0	50	°C
8771	I	Raumsollwert 2	-	4.0	35	°C
8773	I	Vorlauftemperatur 2	-	0.0	140	°C
8774	I	Vorlaufsollwert 2	-	0.0	140	°C
8795	F	Drehzahl Heizkreispumpe P 0 0 100	%
8800	I	Raumtemperatur P	-	0.0	50	°C
8801	I	Raumsollwert P	-	4.0	35	°C
8803	I	Vorlaufsollwert P	-	0.0	140	°C
8820	I	Trinkwasserpumpe Q3Aus | Ein	-
8825	F	Drehzahl Trinkwasserpumpe	0	0	100	%
8826	F	Drehzahl TWW Zw'kreispumpe 0 0 100	%
8830	I	Trinkwassertemperatur 1	-	0.0	140	°C
8831	I	Trinkwassersollwert	-	8.0	80	°C
8832	I	Trinkwassertemperatur 2	-	0.0	140	°C
8835	I	TWW Zirkulationstemperatur	-	0.0	140	°C
8836	I	TWW Ladetemperatur	0	0	140	°C
8850	I	TWW Vorreglertemperatur	0	0	140	°C
8851	I	TWW Vorreglersollwert	0	0	140	°C
8852	I	TWW Durchl'erhitzertemp	0	0	140	°C
8853	I	TWW Durchl'erhitzersollwert	0	0	140	°C
8900	I	Schwimmbadtemperatur	0	0	140	°C
8901	I	Schwimmbadsollwert	24	8	80	°C
8930	I	Vorreglertemperatur	-	0.0	140.0	°C
8931	I	Vorreglersollwert	-	0.0	140.0	°C

51/136

Bedienzeile	Benutzerebene	Funktion			Standardwert	Min	Max	Einheit
8950	I	Schienenvorlauftemperatur	-	0.0	140.0	°C
8951	I	Schienenvorlaufsollwert			-	0.0	140.0	°C
8952	I	Schienenrücklauftemperatur	0	0	140	°C
8962	I	Leistungssollwert	Schiene	0	100	%
8980	I	Pufferspeichertemperatur 1			-	0.0	140.0	°C
8981	I	Pufferspeichersollwert			0	0	140 °C
8982	I	Pufferspeichertemperatur 2			-	0.0	140.0	°C
8983	I	Pufferspeichertemperatur 3			0	0	140 °C
9000	I	Vorlaufsollwert H1			-	5.0	130.0	°C
9001	I	Vorlaufsollwert H2			-	5.0	130.0	°C
9004	I	Vorlaufsollwert H3			8	8	120 °C
9005	I	Wasserdruck H1			-	0.0	10.0	bar
9006	I	Wasserdruck H2			-	0.0	10.0	bar
9009	I	Wasserdruck H3			0	0	10 bar
9031	I	Relaisausgang QX1Aus | Ein			-		-
9032	I	Relaisausgang QX2Aus | Ein			-		-
9033	I	Relaisausgang QX3Aus | Ein			-		-
9034		Relaisausgang QX4Aus | Ein
9050	I	Relaisausgang QX21 Modul 1Aus | Ein			-		-
9051	I	Relaisausgang QX22 Modul 1Aus | Ein			-		-
9052	I	Relaisausgang QX23 Modul 1Aus | Ein			-		-
9053	I	Relaisausgang QX21 Modul 2Aus | Ein			-		-
9054	I	Relaisausgang QX22 Modul 2Aus | Ein			-		-
9055	I	Relaisausgang QX23 Modul 2Aus | Ein			-		-

6 Einstellungen im Detail

6.1 Uhrzeit & Datum

Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktionalität gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.

Zeilennr.	Bedienzeile
1 Stunden / Minuten
2 Tag / Monat
3	Jahr
5	Sommerzeitbeginn
6	Sommerzeitende

Sommer- / Winterzeitum- stellung

Die eingestellten Daten für die Umstellung auf Sommer- bzw. Winterzeitumstellung bewirken, dass am ersten Sonntag nach diesem Datum die Zeit automatisch von 02:00 (Winterzeit) auf 03:00 (Sommerzeit) bzw. von 03:00 (Sommerzeit) auf 02:00 (Winterzeit) umgestellt wird.

6.2 Bedieneinheit

Bedienung und Anzeige

Zeilennr.	Bedienzeile
20	Sprache
22	Info Temporär Permanent
26	Sperre	Bedienung
27	Sperre	Programmierung

Info

Temporär: Nach Betätigen der Info-Taste wird nach maximal 8 Min. oder mittels der Betriebsarttaste (bei QAA78.. nur 2 Minuten) zur „vordefinierten“ Grundanzeige zurück gewechselt.

Permanent: Nach Betätigen der Info-Taste wird nach maximal 8 Min. oder mittels der Betriebsarttaste zur „neuen“ Grundanzeige zurück gewechselt. Der zuletzt gewählte Infowert wird dabei in die neue Grundanzeige übernommen. Diese Einstellung ist für QAA78.. nicht möglich!

Sperre Bedienung

Bei eingeschalteter Bediensperre sind folgende Bedienelemente nicht mehr verstellbar: Heizkreisbetriebsart, Trinkwasserbetriebsart, Raumkomfortsollwert (Drehknopf), Präsenztaste.

Sperre Programmierung

Bei eingeschalteter Programmiersperre können Parameterwerte angezeigt aber nicht mehr verändert werden.

• Temporäre Aufhebung der Programmierung
Die gesperrte Programmierung kann innerhalb der Programmierebene temporär überbrückt werden. Dazu müssen die OK und ESC-Tasten gleichzeitig während mindestens 3 Sekunden gedrückt werden. Diese temporäre Aufhebung der Programmiersperre gilt bis zum Verlassen der Programmierung.
• Dauerhafte Aufhebung der Programmierung
Zuerst die temporäre Aufhebung durchführen, danach in der Einstellzeile 27 „Sperre Programmierung“ die Programmiersperre aufheben.

53/136

Einsatz als

Zeilennr.	Bedienzeile
40	Einsatz	als
	Raumgerät 1
	Raumgerät 2
	Raumgerät P
	Bediengerät 1
	Bediengerät 2
	Bediengerät P
	Servicegerät

Mit dieser Bedienzeile wird die Verwendung der Bedieneinheit eingestellt. Je nach Verwendung sind dann weitere Einstellungen unter „Heizkreis Zuordnung“ nötig. Bei Verwendung mehrerer Bedieneinheiten kann so die Wirkung der einzelnen Geräte gezielt ausgerichtet werden.

• Werden mehrere Bediengräte verwendet, darf jede Verwendung nur einmal belegt sein.
• Das Bediengerät AVS37.294 ist ab Werk als Bediengerät 1 (BZ40) mit Wirkung auf alle Heizkreise (BZ42) ausgelegt und ist nur in BZ 44, 46, 48 verstellbar.

Je nach gewähltem Einsatz des Gerätes (BZ40) sind nachfolgende Einstellungen (markiert mit X ) für die Heizkreiszuordnung möglich und wirken:

Bedienzeile
40 42 44 46 48 54
Raumgerät 1 Heizkreis 1Heizkreis 1 und 2 X	XXXHeizkreis 1 und Palle Heizkreise		XX	XX	XX
Raumgerät 2	X
Raumgerät P			X
Bediengerät 1Heizkreis 1 und 2 XHeizkreis 1 und P	Heizkreis 1X
	X Xalle Heizkreise	X	X	X
Bediengerät 2
Bediengerät P
Servicegerät

Raumgerät 1

Das Bediengerät unterstützt jene Heizkreise, welche unter Bedienzeile 42 „Zuordnung Raumgerät 1“ freigegeben sind und entsprechend im Grundgerät aktiviert wurden.

Raumgerät 2

Das Bediengerät unterstützt lediglich den Heizkreis 2.

Bediengerät/Servicegerät

Das Bediengerät unterstützt jene Heizkreise, welche im Grundgerät aktiviert wurden.

In dieser Einstellung wird vom Bediengerät keine Raumtemperatur erfasst und versendet.

Heizkreis Zuordnung

Zeilennr.	Bedienzeile
42 Zuordnung Gerät 1Heizkreis 1Heizkreis 1 und 2Heizkreis 1 und Palle Heizkreise
44	BedienungGemeinsam mit HK1Unabhängig	HK2
46	BedienungGemeinsam mit HK1Unabhängig	HKP
48	WirkungKeineHeizkreis 1Heizkreis 2Gemeinsam	Präsenztaste

Zuordnung Raumgerät 1

Als Raumgerät 1 (Einstellung 40) kann die Wirkung der entspr. Bedieneinheit auf Heizkreis 1 oder beide Heizkreise zugeordnet werden. Letzteres wird vor allem bei 2 Heizkreisen und nur einem Raumgerät benötigt.

Bedienung HK2

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis 2 definiert werden.

Gemeinsam mit HK1

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig

Die Wirkung der Bedienung wird in der Anzeige abgefragt, sobald die Betriebsarttaste oder der Drehknopf betätigt wird.

Bedienung HKP

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis P definiert werden.

Gemeinsam mit HK1

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig

Betriebsartänderungen oder der Komfortsollwert Verstellung sind in der Programmierung vorzunehmen.

Wirkung Präsenztaste

Die Wirkung der Präsenztaste am Bediengerät kann auf die zugeteilten Heizkreise zugeordnet werden.

Ist nur ein Heizkreis zugeordnet, wirkt die Präsenztaste immer auf diesen.

Raumfühler

Zeilennr.	Bedienzeile
54	Korrektur	Raumfühler

Die Temperaturanzeige kann korrigiert werden.

Gerätedaten

Zeilennr.	Bedienzeile
70	Software-Version

Die Angabe repräsentiert die aktuelle Version des Raumgerätes.

6.3 Funk

Binding

Zeilennr.	Bedienzeile
120	Binding
121	Testmode

Binding

Ausführliche Beschreibung dazu siehe Funkkomponenten Kapitel 3.4.

Bei der Inbetriebnahme werden dem Grundgerät seine Funkperipheriegeräte (Raumgerät) zugeordnet.

Testmode

Der Testmode dient zur Überprüfung der Funkkommunikation. Er soll nach der kompletten Installation durchgeführt werden.

Geräteliste Funk

Zeilennr.	Bedienzeile
130	Raumgerät 1fehltBetriebsbereitkein EmpfangBatt. Wechseln
131 Raumgerät 2Wie in Einstellzeile 130
132	Raumgerät PWie in Einstellzeile 130
133	AussenfühlerWie in Einstellzeile 130
134	RepeaterWie in Einstellzeile 130
135	Bediengerät 1Wie in Einstellzeile 130
136	Bediengerät 2Wie in Einstellzeile 130
137	Bediengerät PWie in Einstellzeile 130
138	ServicegerätWie in Einstellzeile 130
140 Alle Geräte löschen

Alle Geräte löschen

Die Funkverbindung zu allen Geräten wird aufgehoben. Ist wieder eine Funkkommunikation erforderlich, muss ein neues Binding durchgeführt werden.

6.4 Zeitprogramme

Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart „Automatik“ eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.

Schaltzeiten eingeben

Die Schaltzeiten lassen sich kombiniert einstellen, d.h. für mehrere Tage gemeinsam oder für einzelne Tage separate Zeiten. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.

Schaltpunkte

Zeilennr					Bedienzeile
HK1	HK2	3/HKP	4/TW	WW	$
500	520	540	560	600	VorwahlMo - SoMo - FrSa - SoMo...So
501	521	541	561	601	1. Phase Ein
502	522	542	562	602	1. Phase Aus
503	523	543	563	603	2. Phase Ein
504	524	544	564	604	2. Phase Aus
505	525	545	565	605	3. Phase Ein
506	526	546	566	606	3. Phase Aus

Standardprogramm

Zeilennr.	Bedienzeile
516, 536, 556, 576, 616	Standardwerte

Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.

Individuelle Einstellungen gehen dabei verloren!

6.5 Ferien

Zeilennr.			Bedienzeile
HK1	HK2	HKP
641	651	661	Vorwahl
642	652	662	Beginn
643	653	663	Ende
648	658	668	BetriebsniveauFrostschutzReduziert

Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau umschalten.

- Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden.

6.6 Heizkreise

Betriebsart

Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche jeweils für jeden Heizkreis individuell einstellbar sind.

Zeilennr.	Bedienzeile
1300	BetriebsartSchutzbetriebAutomatikReduziertKomfort

Die Betriebsart der Heizkreise 1 und 2 werden direkt mittels der Betriebsarttaste bedient, währenddem die Betriebsart für den Heizkreis P in der Programmierung (Bedienzeile 1300) eingestellt wird.

Mit der Einstellung kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Funktionalität entspricht der Betriebsartenwahl mit der Betriebsarttaste. Siehe dazu Kapitel „Bedienung“.

Sollwerte

Zeilennr.			Bedienzeile
HK1	HK2	HKP
710	1010	1310	Komfortsollwert
712	1012	1312	Reduziert-Sollwert
714	1014	1314	Frostschutzsollwert
716	1016	1316	Komfortsollwert Maximum

Raumtemperatur

Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedlichen Temperaturniveaus in den Räumen.

Die Bereiche der einstellbaren Sollwerte, ergeben sich durch die Abhängigkeit untereinander, dies ist nachfolgend in der Grafik ersichtlich.

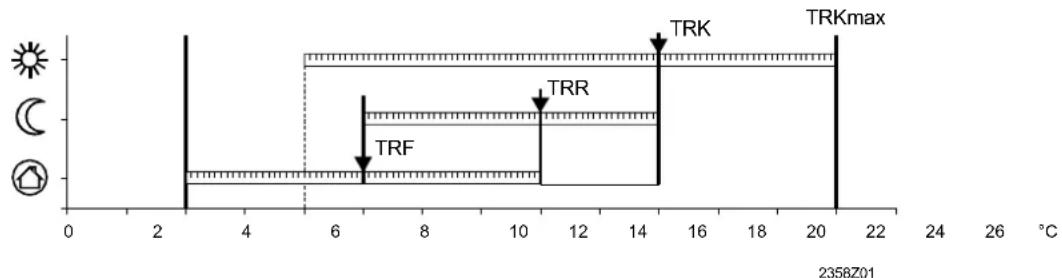

TRKmax Komfortsollwert Maximum

TRK Komfortsollwert

TRR Reduziert-Sollwert

TRF Frostschutzsollwert

Frostschutz

Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.

Komfortsollwert Maximum

Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedlichen Temperaturniveaus in den Räumen.

Die Bereiche der einstellbaren Sollwerte, ergeben sich durch die Abhängigkeit untereinander, dies ist nachfolgend in der Grafik ersichtlich.

Heizkennlinie

Zeilennr.			Bedienzeile
HK1	HK2	HKP
720	1020	1320	Kennlinie-Steilheit
721	1021	1321	Kennlinie-Verschiebung
726	1026	1326	Kennlinie-Adaption

Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend der persönlichen Bedürfnisse verhält.

Kennlinie-Steilheit

Mit der Steilheit verändert sich die Vorlauftemperatur stärker, je kälter die Außentemperatur ist. D.h. wenn die Raumtemperatur bei kalter Außentemperatur abweicht und bei warmen nicht, muss die Steilheit korrigiert werden.

Einstellung erhöhen: Erhöht die Vorlauftemperatur vor allem bei kalten Außen-temperaturen.

Einstellung senken: Senkt die Vorlauftemperatur vor allem bei kalten Außen-temperaturen.

Kennlinie-Verschiebung

Mit der Parallelverschiebung verändert sich die Vorlauftemperatur generell und gleichmäßig über den ganzen Außentemperaturbereich. D.h. wenn die Raumtemperatur generell zu warm oder kalt ist, muss mit der Parallelverschiebung korrigiert werden.

Kennlinie-Adaption

Mit der Adaption wird die Heizkennlinie vom Regler automatisch an die herrschenden Verhältnisse angepasst. Eine Korrektur der Steilheit und Parallelverschiebung erübrigt sich so. Sie kann lediglich ein oder ausgeschaltet werden.

Um die Funktion zu gewährleisten, muss folgendes beachtet werden:

• Ein Raumfühler muss angeschlossen sein.
  • Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

ECO-Funktionen

Zeilennr.			Bedienzeile
HK1	HK2	HKP
730	1030	1330	Sommer-/Winterheizgrenze
732	1032	1332	Tagesheizgrenze

Sommer-

/Winterheizgrenze

Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten. Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen.

Erhöhen: Umschaltung früher auf Winterbetrieb

Umschaltung später auf Sommerbetrieb.

Senken: Umschaltung später auf Winterbetrieb

Umschaltung früher auf Sommerbetrieb.

• Die Funktion wirkt nicht in der Betriebsart „Dauernd Komforttemperatur“
- In der Anzeige erscheint „ECO“
- Zur Berücksichtigung der Gebäudedynamik wird die Außentemperatur gedämpft.

Beispiel:

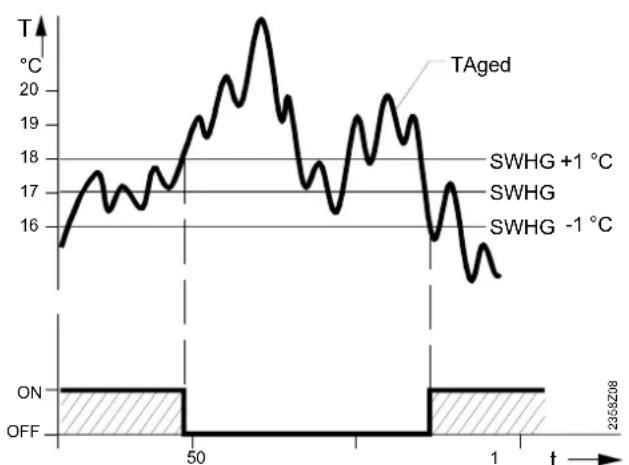

SWHG Sommer-/Winterheizgrenze
TAged Gedämpfte Außentemperatur
T Temperatur
t Tage

Tagesheizgrenze

Die Tagesheizgrenze schaltet die Heizung je nach Außentemperatur im Tagesverlauf ein oder aus. Diese Funktion dient hauptsächlich in den Übergangsphasen Frühling und Herbst kurzfristig auf die Temperaturschwankungen zu reagieren.

Beispiel:
Einstellzeile
z.B.

Komfortsollwert (TRw) 22°C
Tagesheizgrenze (THG) -3°C
Umschalttemperatur (TRw-THG) Heizung AUS = 19°C

Schaltdifferenz (fix) -1°C
Umschalttemperatur Heizung EIN = 18°C

Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Heizphasen.

Erhöhen: Umschaltung früher auf Heizbetrieb Umschaltung später auf ECO.

Senken: Umschaltung später auf Heizbetrieb Umschaltung früher auf ECO.

• Die Funktion wirkt nicht in der Betriebsart „Dauernd Komforttemperatur“
- In der Anzeige erscheint „ECO“
- Zur Berücksichtigung der Gebäudedynamik wird die Außentemperatur gedämpft.

Vorlaufsollwert-Begrenzungen

Zeilennr.			Bedienzeile
HK1	HK2	HKP
740	1040	1340	Vorlaufsollwert-Minimum
741	1041	1341	Vorlaufsollwert-Maximum

Mit dieser Begrenzung kann ein Bereich für den Vorlaufsollwert definiert werden. Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den entsprechenden Grenzwert, bleibt dieser bei weiter steigender oder sinkender Wärmeanforderung konstant auf dem Maximal- resp. Minimalwert.

TVw aktueller Vorlaufsollwert TVmax Vorlaufsollwert-Maximum TVmin Vorlaufsollwert-Minimum

Raumeinfluss

Zeilennr.			Bedienzeile
HK1	HK2	HKP
750	1050	1350	Raumeinfluss

Führungsarten

Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.

Einstellung	Führungsart
- - - %	Reine Witterungsführung *
1...99 % Witterungsführung mit Raumeinfluss *
100 % Reine Raumführung

* Es muss ein Witterungsfühler angeschlossen sein.

Reine Witterungsführung

Die Vorlauftemperatur wird über die Heizkurve in Abhängigkeit der gemischten Außentemperatur berechnet.

Diese Führungsart bedingt, dass die Heizkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur.

Witterungsführung mit Raumeinfluss

Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So kann entstehende Fremdwärme berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.) desto höher kann der Wert eingestellt werden.

• Beispiel:
  Ca. 60 % Guter Referenzraum
  Ca. 20 % Ungünstiger Referenzraum

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizörperventile müssen auf das Maximum geöffnet werden).

Reine Raumführung

Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

Raumtemperaturbegrenzung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
760	1060	1360	Raumtemperaturbegrenzung

Bei Pumpenheizkreisen ist eine Schaltdifferenz für die Temperaturregelung ein zustellen. Die Funktion bedingt die Verwendung eines Raumtemperaturfühlers.

Die Raumtemperaturbegrenzung funktioniert nicht bei reiner Witterungsführung.

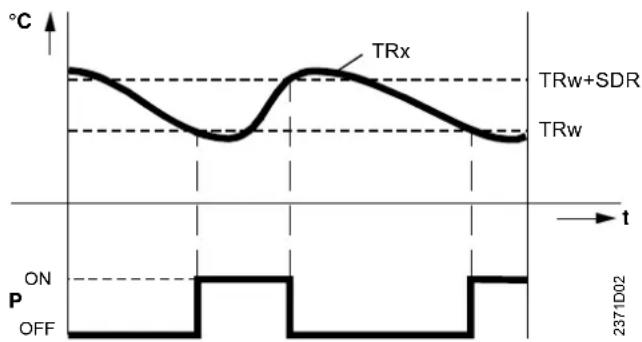

TRx	Raumtemperatur-Istwert
TRw	Raumtemperatur-Sollwert
SDR	Raumschaltdifferenz
P	Pumpe
T	Zeit

Schnellaufheizung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
770	1070	1370	Schnellaufheizung

Die Schnellaufheizung bewirkt, dass bei einem Wechsel von Reduziert-Sollwert auf Komfortsollwert der neue Sollwert früher erreicht wird und dies somit die Aufheizdauer verkürzt. Während der Schnellaufheizung wird der Raumtemperatursollwert um den hier eingestellten Wert überhöht.

Erhöhen der Einstellung führt zu schnellerer Aufheizzeit, senken zu längerer.

• Die Schnellaufheizung ist mit oder ohne Raumfühler möglich.

TRw Raumtemperatursollwert
TRx Raumtemperaturistwert
DTRSA Raumtemperatursollwert-Überhöhung

Schnellabsenkung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
780	1080	1380	SchnellabsenkungAusBis Reduziert-SollwertBis Frostschutzsollwert

Während der Schnellabsenkung wird die Heizkreispumpe ausgeschaltet und bei Mischerkreisen auch das Mischventil geschlossen.

- Funktion mit Raumfühler:

Mit Raumsensor schaltet die Funktion die Heizung aus, bis die Raumtemperatur auf den Reduziert-Sollwert bzw. Frostniveau ausgekühlt ist.

Ist die Raumtemperatur bis auf das Reduziertniveau bzw. Frostniveau abgesunken, wird die Heizkreispumpe eingeschaltet und das Mischventil freigegeben.

- Funktion ohne Raumfühler:

Der Schnellabsenkung schaltet die Heizung in abhängig von der Außentemperatur und der Gebäudezeitkonstante für eine bestimmte Zeit ab.

Beispiel

Dauer der Schnellabsenkung bei Komfortsollwert – Reduziert-Sollwert = 2°C (z.B. Komfortsollwert = 20°C und Reduziert-Sollwert = 18°C)

Außentemperatur gemischt:		Gebäudezeitkonstante:
		0	2	5		10	15	20
15	°C	0	3.1	7.7	15.3	23	30.6	76.6
10	°C	0	1.3	3.3	6.7	10	13.4	33.5
5	°C	0	0.9	2.1	4.3	6.4	8.6	21.5
0	°C	0	0.6	1.6	3.2	4.7	6.3	15.8
-5	°C	0	0.5	1.3	2.5	3.8	5.0	12.5
-10	°C	0	0.4	1.0	2.1	3.1	4.1	10.3
-15	°C	0	0.4	0.9	1.8	2.6	3.5	8.8
-20	°C	0	0.3	0.8	1.5	2.3	3.1	7.7
		Dauer der Schnellabsenkung in Stunden

• Die Schnellabsenkung ist mit oder ohne Raumfühler möglich.

Ein- / Ausschaltzeit-Optimierung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
790	1090	1390	Einschalt-Optimierung Max
791	1091	1391	Ausschalt-Optimierung Max

Einschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert an den Schaltzeiten erreicht wird.

Ausschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert - 1/4 °C an den Schaltzeiten erreicht wird.

- Die Ein- und Ausschaltzeitoptimierung ist mit oder ohne Raumfühler möglich.

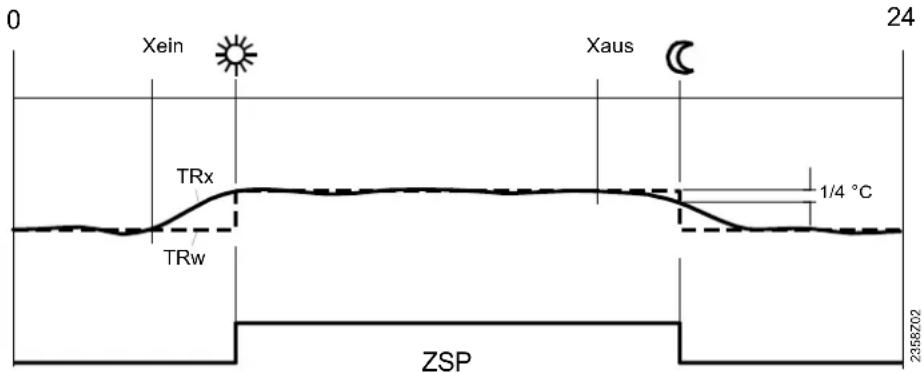

Xein Einschaltzeit vorverschoben

Xaus Ausschaltzeit vorverschoben

ZSP Zeitschaltprogramm

TRx Raumtemperatur-Istwert

TRw Raumtemperatur-Sollwert

Anhebung Reduziert sollwert

Zeilennr.

Bedienzeile

HK1	HK2	HKP
800	1100	1400	Reduziert-Anhebung	Beginn
801	1101	1401	Reduziert-Anhebung	Ende

Die Funktion dient vor allem bei Heizanlagen die keine grossen Leistungsreserven aufweisen (z.B. Niedrigenergiehäuser). Dort würde die Aufheizzeit bei tiefen Außen-temperaturen unerwünscht lange andauern. Mit der Anhebung des Reduziert-Sollwertes, wird einem zu starken Auskühlen der Räume entgegengewirkt um so die Aufheizzeit beim Wechsel auf Komfortsollwert zu verkürzen.

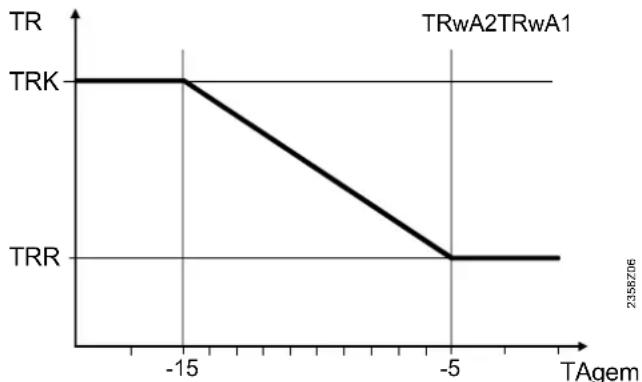

TRwA1	Reduziert-Anhebung	Beginn
TRwA2	Reduziert-Anhabung	Ende
TRK	Komfortsollwert
TRR	Raumtemperatur-Reduziert-Sollwert
TAgem	Gemischte	Außentemperatur

Überhitzschutz Pumpenheizkreis

Zeilennr.			Bedienzeile
HK1	HK2	HKP
820	1120	1420	Überhitzschutz	Pumpenheizkreis

Bei Heizungsanlagen mit Pumpenkreisen kann die Vorlauftemperatur des Heizkreises infolge höherer Anforderungen anderer Wärmebezüger (Mischerheizkreis, Trinkwasserladung, ext. Wärmebedarf) oder einer parametrierten Kesselminimaltemperatur höher sein als die gemäß der Heizkennlinie geforderte Vorlauftemperatur. Infolge dieser zu hohen Vorlauftemperatur würde dieser Pumpenheizkreis dementsprechend überheizt. Die Funktion Überhitzschutz für Pumpenkreise sorgt durch Ein-/Ausschalten der Pumpe dafür, dass die Energiezufuhr für Pumpenheizkreis der Heizkurvenanforderung entspricht.

Mischerregelung

Zeilennr.		Bedienzeile
HK1	HK2
830	1130	Mischerüberhöhung
832	1132	Antrieb Typ2-Punkt | 3-Punkt
833	1133	Schaltdifferenz 2-Punkt
834	1134	Antrieb Laufzeit

Antrieb Typ Die Einstellung des Antrieb-Typs verändert die Regelverhalten auf den verwendeten Mischerantrieb.

Schaltdifferenz 2-Punkt Für den 2-Punkt Antrieb muss die Schaltdifferenz 2-Punkt gegebenenfalls angepasst werden. Bei 3-Punkt Antrieb ist dies nicht notwendig.

Mischerüberhöhung

Für die Beimischung muss die Vorlauftemperatur höher sein als der geforderte Sollwert der Mischervorlauftemperatur, da diese sonst nicht ausgeregelt werden kann. Der eingestellte Wert wird zur Anforderung addiert.

Antrieb Laufzeit

Einstellung der Antriebslaufzeit des verwendeten Mischventils.

Estrich-Austrocknungsfunktion

Zeilennr.			Bedienzeile
HK1	HK2	HKP
850	1150	1450	Estrich FunktionAusFunktionsheizen (Fh)Belegreifheizen (Bh)Funktions- und BelegreifheizenBelegreif-/ FunktionsheizenManuell
851 1151 1451		Estrich	Sollwert manuell

Estrich Funktion

Die Estrich-Austrocknungsfunktion dient dem kontrollierten Austrocknen. Sie regelt die Vorlauftemperatur auf ein Temperaturprofil. Die Austrocknung erfolgt durch die Bodenheizung mittels Mischer- oder Pumpenheizkreis.

Aus:

Die Funktion ist ausgeschaltet.

Funktionsheizen (Fh) :

Der 1. Teil des Temperaturprofils wird automatisch durchfahren.

Belegreifheizen (Bh)

Der 2. Teil des Temperaturprofils wird automatisch durchfahren.

Funktions- und Belegreifheizen

Das gesamte Temperaturprofil (1. und 2. Teil) wird automatisch durchfahren.

Belegreif- und Funktionsheizen

Das gesamte Temperaturprofil (2. und 1. Teil) wird automatisch durchfahren.

Manuell

Es wird nicht ein Temperaturprofil durchfahren, sondern auf den „Estrich Sollwert manuell“ geregelt.

• Beachten Sie die entsprechenden Normen und die Vorschriften des Estrichherstellers!
• Eine richtige Funktionsweise ist nur mit einer korrekt installierten Anlage möglich (Hydraulik, Elektrik, Einstellungen)!
  Abweichungen können zu einer Schädigung des Estrichs führen!
  • Die Funktion kann vorzeitig abgebrochen werden, indem auf Aus gestellt wird.
  • Die Vorlauftemperatur-Maximalbegrenzung bleibt wirksam.

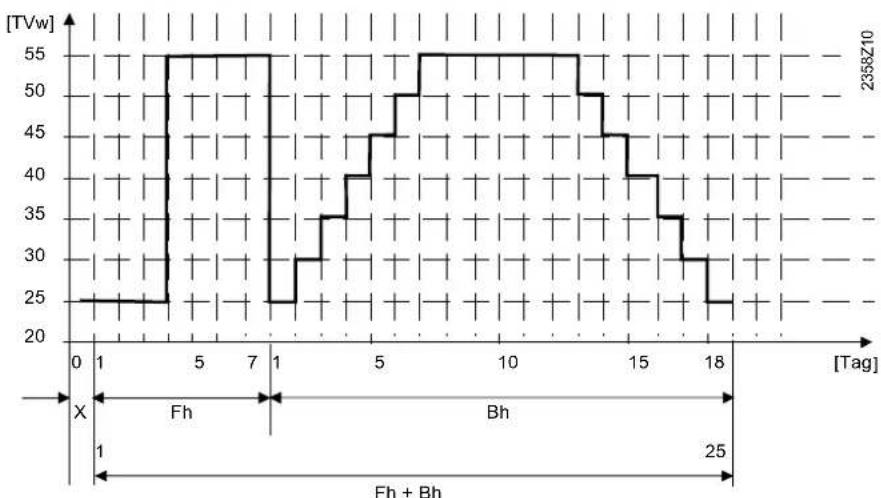

X Starttag Fh Funktionsheizen Bh Belegreifheizen

Übertemperaturabnahme

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
861	1161	1461		ÜbertemperaturabnahmeAusHeizbetriebImmer

Eine Übertemperaturabnahme, kann durch folgende Funktionen ausgelöst werden:

• Eingängen H1, H2, H3 oder EX2
• Speicherrückkühlung
• Feststoffkessel-Übertemperaturabnahme

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.

Pufferspeicher/Vorregler

Zeilennr.			Bedienzeile
HK1	HK2	HKP
870	1170	1470	Mit	Pufferspeicher
872	1172	1472	Mit	Vorregler/Zubring'pumpe

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss hier eingegeben werden, ob der Heizkreis aus dem Pufferspeicher gespeist wird oder direkt aus dem Kessel.

Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Mit Vorregler/ Zubring'pumpe

Es wird eingestellt, ob der Heizkreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll.

Drehzahlgesteuerte Pumpe

Zeilennr.			Bedienzeile
HK1	HK2	HKP
882 1182	1482	Pum	pendrehzahl Minimum
883	1183	1483	Pumpendrehzahl Maximum

Pumpendrehzahl Minimum

Es ist die minimale Drehzahl für die Heizkreispumpe definierbar.

Pumpendrehzahl Maxi- mum

Es ist die maximale Drehzahl für die Heizkreispumpe definierbar.

67/136

Remote

Zeilennr.			Bedienzeile
HK1	HK2	HKP
900	1200	1500	BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik

Bei externer Umschaltung über die Eingänge H1/H2/H3 ist wählbar in welche Betriebsart umgeschaltet wird.

6.7 Trinkwasser

Sollwerte

Zeilennr.	Bedienzeile
1610	Nennsollwert
1612	Reduziert-Sollwert

Das Trinkwasser kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher.

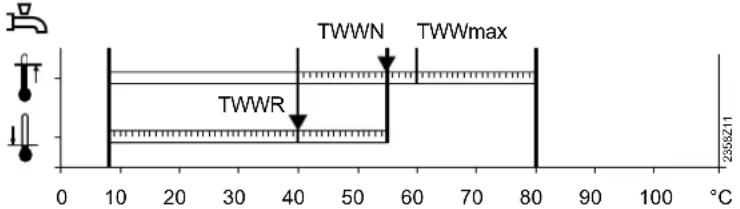

TWWR Trinkwasser-Reduziertssollwert TWWN Trinkwasser-Nennsollwert TWWmax Trinkwasser-Nennsollwert Maximum

Vorrang

Zeilennr.	Bedienzeile
1630	LadevorrangAbsolutGleitendKeinMK gleitend, PK absolut

Bei gleichzeitigem Leistungsbedarf der Raumheizungen und des Trinkwassers kann mit der Funktion Trinkwasservorrang sichergestellt werden, dass die Kesselleistung während einer Trinkwasserladung in erster Linie dem Trinkwasser zugeführt wird.

Absoluter Vorrang

Mischer- und Pumpenheizkreis sind solange gesperrt, bis das Trinkwasser aufgeheizt ist.

Gleitender Vorrang

Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden Mischer- und Pumpenheizkreis eingeschränkt, bis das Trinkwasser aufgeheizt ist.

Kein Vorrang

Die Trinkwasser-Ladung erfolgt parallel zum Heizbetrieb.

Bei knapp dimensionierten Kesseln und Mischerheizkreisen, kann es sein, dass bei großer Heizlast der Trinkwasser-Sollwert nicht erreicht wird, da zu viel Wärme an den Heizkreis abfließt.

Mischerheizkreis gleitend, Pumpenheizkreis absolut

Die Pumpenheizkreise sind solange gesperrt, bis der Trinkwasserspeicher aufgeheizt

ist. Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden auch die Mischerheizkreise eingeschränkt.

Legionellenfunktion

Zeilennr.	Bedienzeile
1640	LegionellenfunktionAusPeriodischFixer Wochentag
1641	Legionellenfkt	periodisch
1642	LegionellenfktMontag... Sonntag	Wochentag
1644	Legionellenfunktion	Zeitpunkt
1645	Legionellenfunktion	Sollwert
1646	Legionellenfunktion	Verweildauer
1647	Legionellenfkt	Zirk'pumpe

Legionellenfunktion

- Periodisch

Die Legionellenfunktion wird gemäß eingestellter Periode (Bedienzeile 1641) wiederholt. Wird der Legionellen-Sollwert von einer Solaranlage unabhängig der eingestellten Zeitperiode erfüllt, so wird die Zeitspanne neu gestartet.

- Fixer Wochentag

Die Legionellenfunktion kann auf einen fest gewählten Wochentag (Bedienzeile 1642) aktiviert werden. Bei dieser Einstellung wird unabhängig der Speichertemperaturen in der Vergangenheit an dem parametrierten Wochentag auf Legionellen-Sollwert aufgeheizt.

Legionellenfkt Zirk'pumpe

Die Trinkwasser Zirkulationspumpe kann während ablaufender Legionellenschutzfunktion eingeschaltet werden.

Während ablaufender Legionellenschutzfunktion besteht eine Verbrühungsgefahr an den Zapfstellen.

Zirkulationspumpe

Zeilennr.	Bedienzeile
1660	Zirkulationspumpe	Freigabe
	Zeitprogramm 3/HKP
	Trinkwasser Freigabe
	Zeitprogramm 4/TWW
	Zeitprogramm 5
1661	Zirk'pumpe	Taktbetrieb
1663	Zirkulations	Sollwert

Zirk'pumpe Taktbetrieb

Ist die Funktion eingeschaltet so wird die Zirkulationspumpe innerhalb der Freigabezeit jeweils fix für 10 Minuten eingeschaltet und für 20 Minuten wieder ausgeschaltet.

Zirkulations Sollwert

Wird ein Fühler in der Trinkwasser-Verteilleitung platziert, überwacht der Regler dessen Istwert während der Legionellenfunktion. Der eingestellte Sollwert muss am Fühler während der eingestellten „Verweildauer“ eingehalten werden.

6.8 H1/H2/H3-Pumpe

H1/2/3-Pumpe

Zeilennr. Bedienzeile
2010 H1 Übertemperaturabnahme
2012 H1 mit Pufferspeicher
2014	H1 Vorregler/Zubring'pumpe
2035	H2 Übertemperaturabnahme
2037 H2 mit Pufferspeicher
2039	H2 Vorregler/Zubring'pumpe
2046	H3 Übertemperaturabnahme
2048 H3 mit Pufferspeicher
2050	H3 Vorregler/Zubring'pumpe

Übertemperaturabnahme

Eine Übertemperaturabnahme, kann durch folgende Funktionen ausgelöst werden:

– Eingängen H1, H2, H3 oder EX2
- Speicherrückkühlung
- Feststoffkessel-Übertemperaturabnahme

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss hier eingegeben werden, ob der H1/H2/H3-Kreis aus dem Pufferspeicher gespeist wird oder direkt aus dem Kessel.

Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Mit Vorregler/

Es wird eingestellt, ob der H1/H2/H3-Kreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll.

Zubring'pumpe

6.9 Schwimmbad

Sollwerte

Zeilennr.	Bedienzeile
2055	Sollwert	Solarbeheizung
2056	Sollwert	Erzeugerbeheizung

Sollwert Solarbeheizung

Das Schwimmbad wird bei Verwendung von Solarenergie bis zu diesem eingestellten Sollwert geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Schwimmbadtemperatur erreicht wird.

Sollwert Erzeugerbeheizung

Das Schwimmbad wird bei Verwendung der Erzeugerbeheizung bis zu diesem eingestellten Sollwert geladen.

Vorrang

Zeilennr.	Bedienzeile
2065	Ladevorrang Solar

• Aus:

Die Schwimmbadbeheizung durch Solarladung berücksichtigt keinen Vorrang. Ist der Ladevorrang Speicher (BZ 3822) auch ausgeschaltet, wird das Schwimmbad abwechselnd mit den Speichern für eine Temperaturerhöhung von 5 °C geladen.

- Ein:

Die Schwimmbadbeheizung durch Solarladung hat Vorrang. Auch dann, wenn ein La-devorrang Speicher (BZ 3822) andere Tauscher bevorzugen müsste.

Anlagenhydraulik

Zeilennr.	Bedienzeile
2080	Mit	Solareinbindung

Hier wird eingestellt, ob das Schwimmbad durch Solarenergie geladen werden kann.

6.10 Vorregler/Zubringerpumpe

Vorregler/Zubringerpumpe

Zeilennr.	Bedienzeile
2150	Vorregler/ZubringerpumpeVor PufferspeicherNach Pufferspeicher

Enthält die Anlage einen Pufferspeicher, muss hier eingestellt werden, ob der Vorregler bzw. die Zubringerpumpe hydraulisch vor oder nach dem Pufferspeicher angeordnet ist.

6.11 Kessel

Betriebsart

Zeilennr.	Bedienzeile
2203 Freigabe unter Aussentemp
2205 Bei ÖkobetriebAus | Nur Trinkwasser | Ein
2208 Durchladung PufferspeicherAus | Ein

Freigabe unter Aussen- temp

Der Kessel wird nur in Betrieb genommen wenn die gem. Außentemperatur unterhalb dieser Schwelle liegt. Für die Freigabe wird mit einer festen Schaltdifferenz von 12 °C gerechnet.

Bei Ökobetrieb

Die Ökobetriebsart kann im Menü "Sonderbetrieb/Service" in BZ 7139 gewählt werden. Der Kessel wird bei Ökobetrieb folgendermaßen betrieben:

Aus: Bleibt gesperrt

Nur Trinkwasser: Kessel wird für TWW Ladung freigegeben.

Ein: Ist immer freigegeben.

Durchladung Pufferspeicher

Damit lange Laufzeit erreicht werden können, bleibt der Kessel in Betrieb, bis der Puffer durchgeladen ist.

Sollwerte

Zeilennr.	Bedienzeile
2210	Sollwert	Minimum
2212	Sollwert	Maximum

Die Kesselsockeltemperatur bei der Kesselreihe EcoStar 100-500 ist auf 40°C eingestellt und sollte im Normalfall nicht verändert werden, da es sonst zu einer Kondensation im Feuerraum kommt.

Bei Heizungsanlagen mit großem Wasserinhalt (>200 l) und Fußbodenheizungen ist ein 3-Wege-Mischer erforderlich.

71/136

Der geregelte Kesseltemperatursollwert kann mit Sollwert Minimum und –Maximum begrenzt werden. Diese Begrenzungen kommen einer Schutzfunktion für den Kessel gleich.

Kesseltemperatur-Minimalbegrenzung ist im Normalbetrieb je nach Kesselbetriebsart der untere Grenzwert für den geregelten Kesselsollwert.

Kesseltemperatur-Maximalbegrenzung ist im Normalbetrieb oberer Grenzwert für den geregelten Kesselsollwert und Sollwert für den elektronischen Temperaturwächter (TR).

Der Einstellbereich von Sollwert Minimum und Maximum wird durch den Sollwert Handbetrieb begrenzt.

Beispiel bei einer Kesselbetriebsart Automatik:

Rücklauftemperatur-Minimalbegrenzung

Zeilennr.	Bedienzeile
2270	Rücklaufssollwert	Minimum

Rücklaufsollwert Minimum

Unterschreitet die Kesselrücklauftemperatur den eingestellten Rücklaufsollwert wird die Rücklaufhochhaltung aktiv.

Die Rücklaufhochhaltung ermöglicht Einflüsse auf Verbraucher, Steuerung einer Bypasspumpe oder Verwendung eines Rücklaufreglers.

Leistungsdaten

Zeilennr.	Bedienzeile
2330	Leistung	Nenn
2331	Leistung	Grundstufe

Diese Einstellungen werden bei der Kaskadierung von Kesseln mit unterschiedlichen Leistungen benötigt.

2x1 Kaskade

Zeilennr.	Bedienzeile
2340 Auto	Erz'folge 2x1 Kaskade

Mit der automatischen Erzeugerumschaltung kann der Führungskessel periodisch ge- wechselt werden. Nach jedem Ablauf der eingestellten Dauer wechselt die Kesselfolge.

Führungskessel Folgekessel

Beim Einschalten der automatischen Umschaltung wird standardmässig der Erzeuger 1 (T2) als Führungskessel gestartet.

Die verbliebene Restdauer bis zur nächsten Umschaltung und der aktuelle Führungskessel werden nicht angezeigt.

6.12 Kaskade

Regelung

Zeilennr.	Bedienzeile
3532	Wiedereinschaltsperre
3533	Zuschaltverzögerung

Wiedereinschaltsperre

Die Wiedereinschaltsperre verhindert das erneute Zuschalten eines weggeschalteten Wärmeerzeugers. Erst nach Ablauf der eingestellten Zeitdauer wir wieder freigegeben. Dadurch wird ein zu häufiges Zu- und Wegschalten der Wärmeerzeuger vermieden und ein stabiler Betriebszustand der Anlage erreicht.

Zuschaltverzögerung

Durch die richtige Einstellung der Zuschaltverzögerung wird sichergestellt, dass die Anlage in einem stabilen Betriebszustand ist. Dadurch kann ein zu häufiges Zu- und Wegschalten der Kessel (takten) vermieden werden. Bei TWW Anforderung ist die Verzögerungszeit fix 1 Min.

Kesselfolge

Zeilennr.	Bedienzeile
3540 Auto	Erz'folge Umschaltung
3541 Auto	Erz'folge AusgrenzungKeineErsterLetzterErster und Letzter
3544	Führender ErzeugerGerät 1... Gerät 16

Auto Erzeugerfolge Umschaltung

Mit der Erzeugerfolge Umschaltung kann die Auslastung der Kessel in einer Kaskade beeinflusst werden, indem man die Reihenfolge von Führungs- und Folgekessel definiert.

Fixe Reihenfolge

Mit der Einstellung -- ergibt sich eine fixe Reihenfolge. Der Führungskessel kann dabei mit BZ 3544 gewählt werden, die restlichen Kessel werden in Reihenfolge der LPB Geräteadressen zu- und weggeschaltet.

Reihenfolge nach Stundenleistung

Nach Ablauf der eingestellten Stunden erfolgt eine Umstellung der Kesselreihenfolge in der Kaskade. Jeweils der Kessel mit der nächst höheren Geräteadresse übernimmt die Funktion des Führungskessels.

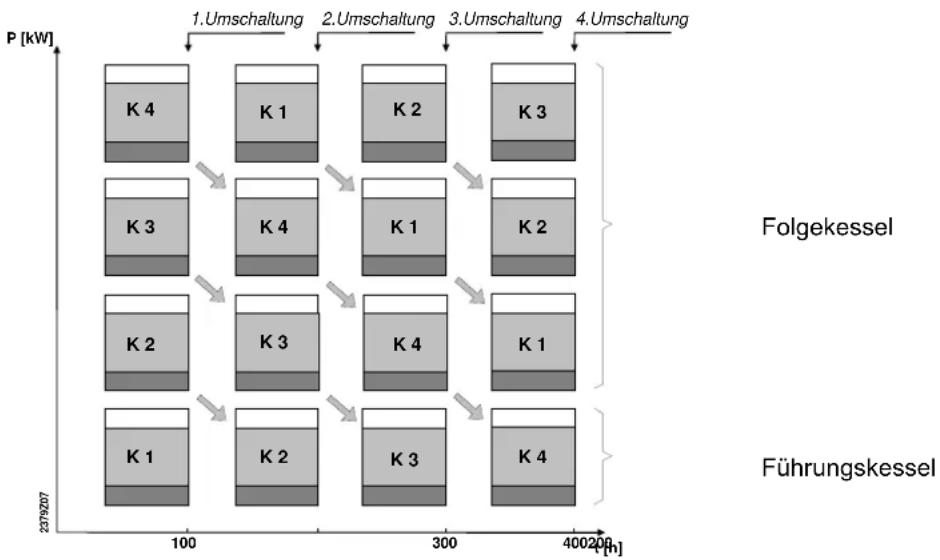

    subgraph "Folgekessel"
        H["1. Umschaltung"] --> I["2. Umschaltung"] --> J["3. Umschaltung"] --> K["4. Umschaltung"]
    end

    subgraph "Führungskessel"
        L["2379/207"] --> M["300h"] --> N["400h"] --> O["End"]
    end

t = totale Betriebszeit aller Führungskessel [h] P = Kaskadengesamtleistung [kW]

Auto Erzeugerfolge Ausgrenzung

Die Einstellung der Erzeugerausgrenzung wird nur in Verbindung der aktivierten Erzeugerfolge BZ 3540 verwendet.

Mit der Erzeugerausgrenzung kann der erste und/oder letzter Kessel aus der automatischen Umschaltung ausgenommen werden.

Keine

Die Zuschaltreihenfolge der Kessel wird nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Erster

Der in der Adressierung erste Kessel bleibt immer Führungskessel. Bei den übrigen Kessel wird nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) die Zuschaltreihenfolge umgeschaltet.

Letzter

Der in der Adressierung letzte Kessel bleibt immer der letzte Kessel. Die übrigen Kessel werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Erster und Letzter

Der in der Adressierung erste Kessel bleibt immer Führungskessel. Der in der Adressierung letzte Kessel bleibt immer der letzte Kessel. Die zwischenliegenden Kessel werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Führender Erzeuger

Die Einstellung des Führungserzeugers wird nur in Verbindung der fixen Reihenfolge der Erzeugerfolge BZ 3540 verwendet.

Der als Führungskessel definierte Kessel wird immer als erster in Betrieb genommen, rsp. als letzter wieder ausgeschaltet. Die übrigen Kessel werden in der Reihenfolge der Geräteadresse zu- und weggeschaltet.

Rücklauftemperatur-Minimalbegrenzung

Zeilennr.	Bedienzeile
3560	Rücklaufssollwert	Minimum

Rücklaufsollwert Minimum

Unterschreitet die Rücklauftemperatur den eingestellten Rücklaufsollwert wird die Rücklaufhochhaltung aktiv.

Die Rücklaufhochhaltung ermöglicht Einflüsse auf Verbraucher oder Verwendung eines Rücklaufreglers.

Laderegler (dT)

Zeilennr.	Bedienzeile
3810	Temperaturdifferenz	EIN
3811	Temperaturdifferenz	AUS
3812 Ladetemp Min TWW-Speicher
3815 Ladetemp Min Puffer
3818 Ladetemp Min Schwimmbad

Für die Ladung des Speichers über den Wärmetauscher braucht es eine genügend grosse Temperaturdifferenz zwischen Kollektor und Speicher/Schwimmbad und der Kollektor hat die minimale Ladetemperatur der Speicher/Schwimmbad erreicht.

TLmin Ladetemp Min TWW-Speicher/Puffer/Schwimmbad

Vorrang

Zeilennr.	Bedienzeile
3822	Ladevorrang SpeicherKeinTrinkwasserspeicherPufferspeicher
3825	Ladezeit relativer Vorrang
3826 Wartezeit relativer Vorrang
3827	Wartezeit Parallelbetrieb
3828	Verzögerung Sekundärpumpe

Die Vorrangschaltung für das Schwimmbad (BZ 2065) kann diesen Speichervorrang der Solarladung beeinflussen und ev. das Schwimmbad noch vor den Speichern laden.

Sind mehrere Tauscher in einer Anlage vorhanden, kann ein Vorrang für die eingebundenen Speicher eingestellt werden, der die Ladefolge definiert.

Kein

Jeder Speicher wird abwechselnd für eine Temperaturerhöhung von 5 °C geladen, bis jeder Sollwert in einem Niveau A, B oder C (siehe unten) erreicht ist. Erst wenn alle Sollwerte erreicht sind, werden diejenigen vom nächsten Niveau angefahren.

Trinkwasserspeicher

Der Trinkwasserspeicher wird während Solarladung bevorzugt. Er wird in jedem Niveau A, B oder C (siehe unten) mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte in einem Niveau erreicht sind, werden diejenigen vom nächsten Niveau angefahren, wobei auch dann wieder der Trinkwasserspeicher Vorrang hat.

Pufferspeicher

Der Pufferspeicher wird während Solarladung bevorzugt. Er wird in jedem Niveau A, B oder C (siehe unten) mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte in einem Niveau erreicht sind, werden diejenigen vom nächsten Niveau angefahren, wobei auch dann wieder der Pufferspeicher Vorrang hat.

Sollwerte der Speicher:

Niveau	Trinkwasserspeicher Pufferspeicher Schwimmbad
A 1610	Nennwollwert Puffersollwert (Schleppzeiger) 2055 Sollwert Solarbeheizung
B 5050	Ladetemperatur Maxi-mum	4750 Ladetemperatur Maxi-mum	2055 Sollwert Solarbeheizung
C	5051 Speichertemperatur Maximum	4751 Speichertemperatur Maximum	2070 Schwimmbadtemp Maximum

(1) Bei eingeschalteter Vorrangschaltung für das Schwimmbad (BZ 2065) wird dessen Ladung den Speichern vorangestellt.

Ladezeit relativer Vorrang

Sofern der bevorzugte Speicher entsprechend der Laderegelung nicht geladen werden kann, wird während der eingestellten Zeit der Vorrang an den nächsten Speicher oder das Schwimmbad abgegeben, (z.B. zu grosse Temperaturdifferenz zw. Kollektor und Speichertemperatur).

Sobald der bevorzugte Speicher (gemäss der Einstellung „Ladevorrang Speicher“) wieder zur Ladung bereit ist, wird die „Vorrangabgabe“ sofort abgebrochen.

Ist der Parameter ausgeschaltet (---) wird grundsätzlich nach den Einstellungen „Ladevorrang Speicher“ priorisiert.

Wartezeit relativer Vorrang

Während der eingestellten Zeit wird die Abgabe des Vorrangs verzögert. Dadurch wird ein zu häufiges Eingreifen des relativen Vorranges bewirkt.

Wartezeit Parallelbetrieb

Bei genügender Solarleistung ist bei Verwendung von Solarladepumpen ein Parallelbetrieb möglich. Dabei kann zum aktuell zu ladenden Speicher jener aus dem Vorrangmodell als nächst vorgesehener Speicher parallel mitgeladen werden. Der Parallelbetrieb kann durch eine Wartezeit verzögert werden. So kann die Zuschaltung der Speicher bei Parallelbetrieb gestuft werden.

Durch die Einstellung (---) wird der Parallelbetrieb ausgeschaltet.

Verzögerung Sekundär- pumpe

Um allfällig liegendes Kaltwasser im Primärkreislauf zu spülen, kann die Sekundärpumpe des externen Wärmetauschers verzögert werden.

Startfunktion

Zeilennr.	Bedienzeile
3830	Kollektorstartfunktion
3831	Mindestlaufzeit Kollek’pumpe

Kollektorstartfunktion

Mindestlaufzeit Kol- lek'pumpe

Kollektor-Frostschutz

Wenn die Temperatur am Kollektor (vor allem bei Vakuumröhren) bei ausgeschalteter Pumpe nicht korrekt gemessen werden kann, kann die Pumpe von Zeit zu Zeit eingeschaltet werden.

Die Funktion schaltet die Kollektorpumpe periodisch für mindestens die parametrierte Mindestlaufzeit ein.

Zeilennr.	Bedienzeile
3840	Kollektor-Frostschutz

Bei Frostgefahr am Kollektor wird die Kollektorpumpe in Betrieb genommen, um das Einfrieren des Wärmeträgers zu verhindern.

• Sinkt die Kollektortemperatur unter die Frostschutztemperatur schaltet die Kollektorpumpe ein: TKol < TKolfrost.
• Steigt die Kollektortemperatur um 1°K über die Frostschutztemperatur wird die Kollektorpumpe wieder ausgeschaltet: TKol > TKolFrost + 1.

Kollektor-Überhitzschutz

Zeilennr.	Bedienzeile
3850	Kollektorüberhitzschutz

Besteht am Kollektor die Gefahr einer Überhitzung, wird die Ladung des Speichers weitergeführt um so die überschüssige Wärme abzubauen. Ist die Speichersicherheitstemperatur erreicht wird die Ladung abgebrochen.

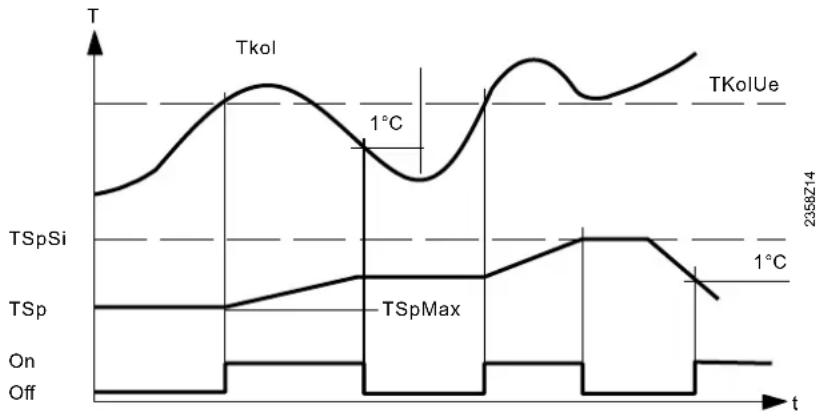

TSpSi	Speicher-Sicherheitstemperatur
TSp	Speichertemperatur
TKolUe	Überhitzschutztemperatur Kollektor
TSpmax	Max. Ladetemperatur
Tkol	Kollektortemperatur
On/Off	Kollektorpumpe
T	Temperatur
t	Zeit

Medium Verdampfungstemperatur

Zeilennr.	Bedienzeile
3860	Verdampfung	Wärmeträger

Bei Verdampfungsgefahr des Wärmeträger-Mediums aufgrund einer hohen Kollektortemperatur, wird die Kollektorpumpe ausgeschaltet, um deren „Heisslaufen“ zu vermeiden. Dies ist eine Pumpenschutzfunktion.

Drehzahlsteuerung

Zeilennr.	Bedienzeile
3870	Pumpendrehzahl	Minimum
3871	Pumpendrehzahl	Maximum

Pumpendrehzahl Minimum

Es ist die minimale Drehzahl für alle Solarpumpen definierbar.

Pumpendrehzahl Maxi- mum

Es ist die maximale Drehzahl für alle Solarpumpen definierbar.

Ertragsmessung

Zeilennr.	Bedienzeile
3880	Frostschutzmittel
3881	Frost'mittel Konzentration
3884	Pumpendurchfluss

Tages- und Gesamtertrag der Solarenergie (BZ 8526, 8527) werden basierend dieser Grundlagen errechnet.

Frostschutzmittel

Da das Mischverhältnis des Kollektormediums die Wärmeübertragung beeinflusst, müssen für die Ertragsmessung die Verwendung des entspr. Frostschutzmittels und dessen Konzentration ermittelt und eingegeben werden.

Pumpendurchfluss

Muss entsprechend der eingebauten Pumpe in l/h bestimmt werden und dient zur Berechnung des eingebrachten Volumens.

6.14 Feststoffkessel

Betriebsart

Zeilennr.	Bedienzeile
4102 Sperrt andere Erzeuger

Sperrt andere Erzeuger

Wird der Feststoffkessel eingeheizt werden andere Wärmeerzeuger z.B. Oel/Gaskessel gesperrt.

Die Sperrung erfolgt, sobald ein Anstieg der Kesseltemperatur festgestellt wird, welche das Überschreiten der Vergleichstemperatur erwarten lässt.

Diese vorausschauende Funktion erlaubt es den gesperrten Erzeugern noch allfällig nötige Nachläufe zu beenden, bevor die Feststoffkesselpumpe einschaltet. Ebenfalls ist es dadurch möglich, dass bei gemeinsamem Kaminzug gleichzeitig nur ein Kessel in Betrieb ist.

Sollwerte

Zeilennr.	Bedienzeile
4110	Sollwert	Minimum

Sollwert Minimum

Die Kesselpumpe wird nur in Betrieb genommen, wenn die Kesseltemperatur zusätzlich zur nötigen Temperaturdifferenz auch ein Mindestniveau erreicht hat.

Kessel-/Brenner-Regelung

Zeilennr.	Bedienzeile
4130	Temperaturdifferenz	EIN
4131	Temperaturdifferenz	AUS
4133	Vergleichstemperatur
	Trinkwasserfühler B3
	Trinkwasserfühler B31
	Pufferspeicherfühler B4
	Pufferspeicherfühler B41
	Vorlaufsollwert
	Sollwert Minimum

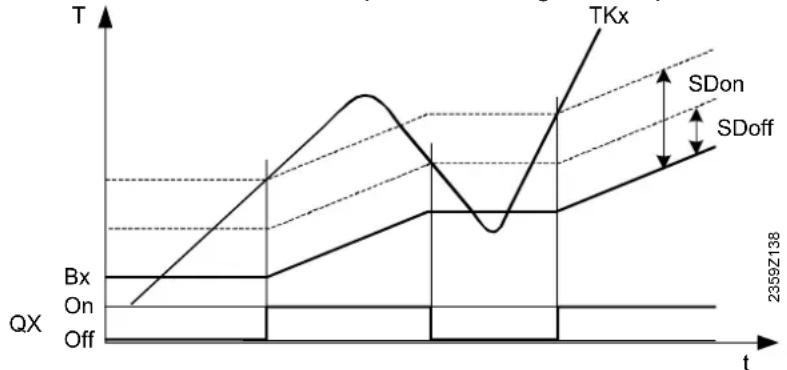

Delta T-Regler

Für die Inbetriebnahme der Kesselpumpe braucht es eine genügend grosse Temperaturdifferenz zwischen Kesseltemperatur und Vergleichstemperatur.

Automatische Sperren

Zeilennr.	Bedienzeile
4720	Auto ErzeugersperreKeineMit B4Mit B4 und B42/B41
4722	Temp’diff Puffer/Heizkreis
4724 Min $peichertemp Heizbetrieb

Mit der automatischen Erzeugersperre wird temporär eine hydraulische Trennung von Wärmeerzeuger und Pufferspeicher erreicht. Der Wärmeerzeuger wird nur in Betrieb genommen, wenn der Pufferspeicher den aktuellen Wärmebedarf nicht mehr abdecken kann.

Einstellbar ist die minimale Temperaturdifferenz zwischen Pufferspeicher und Heizkreis.

Min Speichertemp Heizbetrieb

Fällt der Istwert des Pufferspeicher unter den Wert, werden die Heizkreise ausgeschaltet, falls kein Erzeuger zur Verfügung steht.

Überhitzschutz

Zeilennr.	Bedienzeile
4750	Ladetemperatur	Maximum

Der Pufferspeicher wird von der Solarenergie bis zum eingestellten Ladetemperatur Maximum geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Speichertemperatur erreicht wird.

Rückkühlung

Zeilennr.	Bedienzeile
4755	Rückkühltemperatur
4756	Rückkühlung TWW/HK’s
4757 Rückkühlung KollektorAusSommerImmer

Rückkühlung TWW/HK's

Für die Rückkühlung des Pufferspeichers auf die Rückkühltemperatur stehen zwei Funktionen zur Verfügung

• Die Energie kann durch eine Wärmeabnahme der Raumheizung oder des TWW-Speichers entladen werden. Dies kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis 1...).

Rückkühlung Kollektor

- Die Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.

Anlagenhydraulik

Zeilennr.	Bedienzeile
4783	Mit	Solareinbindung

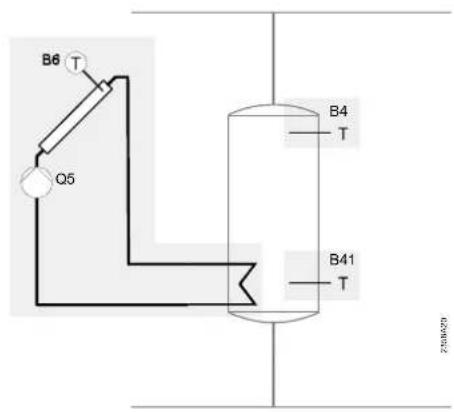

Hier wird eingestellt, ob der Pufferspeicher durch Solarenergie geladen werden kann.

Rücklaufumlenkung

Zeilennr.	Bedienzeile
4790 Temp'diff EIN Rückl'umlenk
4791 Temp'diff AUS Rückl'umlenk
4795	Vergleichstemp Rückl'umlenkB4 | B41 | B42
4796	Wirksinn RücklaufumlenkungTemperaturabsenkungTemperaturanhebung

Bei entsprechender Temperaturdifferenz zwischen dem Schienenrücklauffühler B73 und der wählbaren Vergleichstemperatur, wird der Rücklauf durch den unteren Pufferspeicherteil umgeleitet. Die Funktion kann entweder als Rücklauftemperatur-Anhebung oder als Rücklauftemperatur-Absenkung verwendet werden. Dies wird in BZ 4796 definiert

Zusätzlich ist die Einstellung des entsprechenden Relaisausgangs als „Pufferumlenkventil Y15“ in der Konfiguration Relaisausgang QX1, 2,3,4 (BZ 5890, 5891, 5892, 5894) und dem Schienenrücklauffühler B73 an BX vorzunehmen.

Temp'diff EIN / AUS Rückl'umlenk

Durch die eingestellte Temperaturdifferenz wird der Ein-/Ausschaltpunkt der Rücklauf- umlenkung festgelegt.

Vergleichstemp Rückl'umlenk

Auswahl des Pufferspeicher-Temperaturfühlers mit dem die Rücklauftemperatur verglichen wird, um damit anhand der eingestellten Temperaturdifferenzen die Rücklaufumlenkung zu schalten.

Wirksinn Rücklaufumlen- kung

Temperaturabsenkung

Falls die Rücklauftemperatur der Verbraucher höher ist als die Temperatur am gewählten Fühler (BZ 4795), kann mit dem Rücklauf der untere Speicherbereich vorgewärmt werden. Die Rücklauftemperatur sinkt dadurch noch weiter ab, was z.B. bei einem Brennwertkessel zu einem höheren Wirkungsgrad führt.

Temperaturanhebung

Falls die Rücklauftemperatur der Verbraucher tiefer ist als die Temperatur am gewählten Fühler (BZ 4795), kann der Rücklauf durch Umleiten über den unteren Speicherteil vorgewärmt werden. Damit kann z.B. eine Rücklaufvorwärmung realisiert werden.

Teilladung

Zeilennr.	Bedienzeile
4800	Teilladung	Sollwert

Durch die hydraulische Auskopplung des unteren Pufferspeicher-Teils wird das aufheizbare Speichervolumen reduziert. Der verbleibende, obere Speicherteil wird dadurch schneller geladen. Der untere Speicherteil wird erst aufgeheizt, wenn der obere Speicherteil geladen ist.

Sobald die am Temperaturfühler (B4/B42) gemessene Temperatur den Teilladungssollwert erreicht hat, schaltet das Umschaltventil auf "Durchgang" und der Rest des Speichers wird ebenfalls geladen.

Für die Umschaltung wird mit einer festen Schaltdifferenz von 14 °C gerechnet.

Ist der Schleppzeiger höher als der eingestellte Teilladungsollwert, wird bis zum Schleppzeigerwert geladen

Konfiguration:

Zusatzfunktion QX.. Rücklaufumlenkventil Y15 in Pufferspeicher

(BZ 5890... 5894)

Fühlereingang BX.. Pufferspeicherfühler B4 oder B42

(BZ 5930... 5933)

Druchladung

Zeilennr.	Bedienzeile
4810	DurchladungAus | Heizbetrieb | Immer
4811	Durchladetemperatur	Minimum
4813	DurchladefühlerMit B4 | Mit B42/B41

Durchladung

Um eine lange Laufzeit erreichen zu können, bleibt der Erzeuger in Betrieb, bis der Puffer durchgeladen ist.

Aus: Die Funktion ist ausgeschaltet.

Heizbetrieb: Durchladung nur wenn eine Wärmeanforderung vorhanden ist.

Immer: Durchladung auch wenn die Wärmeanforderung wegfällt.

Durchladetemperatur Minimum

Der Puffer wird auf den Schleppzeigersollwert, mindestens aber auf die hier eingestellte Temperatur durchgeladen.

Durchladefühler

Wahl des Pufferfühlers für die Durchladung

6.16 Trinkwasser-Speicher

Laderegelung

Zeilennr.	Bedienzeile
5020	Vorlaufsollwertüberhöhung
5021	Umladeüberhöhung
5022	LadeartMit B3Mit B3 und B31Mit B3, Legio B3 und B31

Vorlaufsollwertüberhöhung

Die Trinkwasseranforderung an den Kessel setzt sich aus dem aktuellen Trinkwassersollwert plus der einstellbaren Ladeüberhöhung zusammen.

Umladeüberhöhung

Die Umladung ermöglicht es, Energie vom Pufferspeicher in den Trinkwasserspeicher zu verschieben. Dazu muss die aktuelle Pufferspeichertemperatur höher sein als die aktuelle Temperatur im Trinkwasserspeicher.

Die Temperaturdifferenz kann hier eingestellt werden.

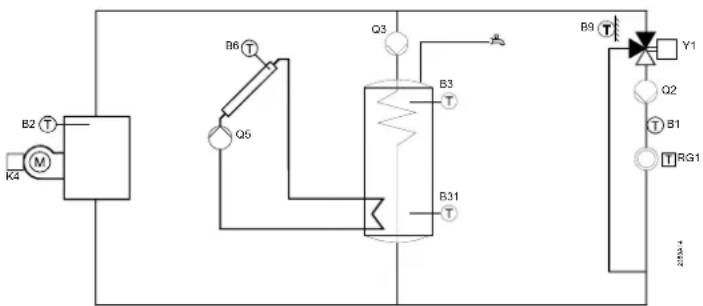

Ladeart

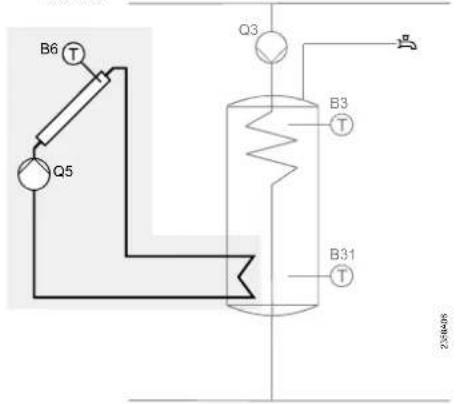

Es ist eine Speicherladung mit bis zu 2 Fühler möglich.

Es ist auch möglich eine Teilladung mit einem Fühler und eine Legionellenfunktion die 2 Fühler berücksichtigt zu kombinieren (Einstellung 3).

Überhitzschutz

Zeilennr.	Bedienzeile
5050	Ladetemperatur	Maximum

Der Trinkwasserspeicher wird von der Solarenergie zum eingestellten Maximal Trinkwasserladewert geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Speichertemperatur erreicht wird.

Rückkühlung

Zeilennr.	Bedienzeile
5055	Rückkühltemperatur
5056	Rückkühlung	Kessel/HK
5057	Rückkühlung	Kollektor
	Aus
	Sommer
	Immer

Rückkühlung Kessel/HK

Für die Rückkühlung des Trinkwasserspeichers stehen zwei Funktionen zur Verfügung

- Die Energie kann durch eine Wärmeabnahme der Raumheizung oder des Trinkwasserspeichers entladen werden. Dies kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis 1...).

Rückkühlung Kollektor

- Die Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.

Elektroheizeinsatz

Zeilennr.	Bedienzeile
5060	Elektroeinsatz	Betriebsart
	Ersatz
	Sommer
	Immer
5061	Elektroeinsatz	Freigabe
	24h/Tag
	Trinkwasser Freigabe
	Zeitprogramm 4/TWW
5062	Elektroeinsatz Externer Thermostat Trinkwasserfühler	Regelung

Elektroeinsatz Betriebsart

Ersatz

Der Elektroeinsatz wird nur verwendet, wenn der Kessel Störung meldet oder mittels Kesselsperre ausgeschaltet ist. Die Trinkwasserbereitung wird also im Normalfall immer mit dem Kessel durchgeführt.

Sommer

Der Elektroeinsatz wird eingesetzt sobald alle angeschlossenen Heizkreise zum Sommerbetrieb umgeschaltet haben. Die Trinkwasserbereitung wird wieder mit dem Kessel durchgeführt sobald wenigstens ein Heizkreis wieder auf Heizbetrieb umgeschaltet hat. Der Elektroeinsatz wird aber auch verwendet, wenn der Kessel Störung meldet oder mittels Kesselsperre ausgeschaltet ist.

Immer

Die Trinkwasserbereitung wird ganzjährig nur mit dem Elektroeinsatz durchgeführt. Bei dieser Anwendung wird der Kessel also nicht für die Trinkwasserbereitung gebraucht.

Elektroeinsatz Freigabe

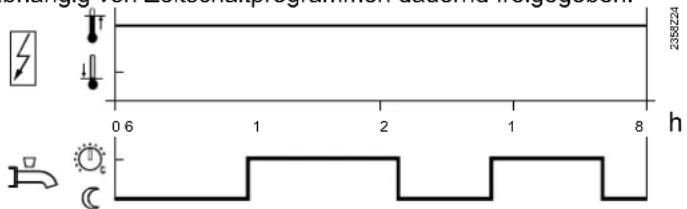

24h/Tag

Der Elektroeinsatz ist unabhängig von Zeitschaltprogrammen dauernd freigegeben.

Beispiel:

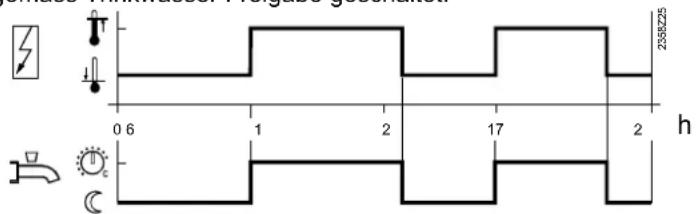

Trinkwasser Freigabe

Der Elektroeinsatz wird gemäss Trinkwasser Freigabe geschaltet.

Beispiel:

Zeitprogramm 4/TWW

Für den Elektroeinsatz wird das Zeitschaltprogramm 4/TWW des lokalen Reglers berücksichtigt.

Beispiel:

Elektroeinsatz Regelung

Externer Thermostat

Die Speichertemperatur wird mit einem reglerexternen Thermostaten ohne Sollwertführung des Reglers geladen.

Trinkwasserfühler

Die Speichertemperatur wird mit einem reglerexternen Thermostaten aber unter Sollwertführung des Reglers geladen.

Wichtig: Damit die Sollwertführung korrekt funktioniert, muss der reglerexterne Thermostat auf dessen minimalen Einstellwert gestellt werden.

83/136

Anlagenhydraulik

Zeilennr.	Bedienzeile
5090	Mit	Pufferspeicher
5092	Mit	Vorregler/Zubring’pumpe
5093	Mit	Solareinbindung

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss hier eingegeben werden, ob der Trinkwasserspeicher aus dem Pufferspeicher gespeist wird oder direkt aus dem Kessel. Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Mit Vorregler/ Zubring'pumpe Mit Solareinbindung

Es wird eingestellt, ob der Trinkwasserspeicher ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll. Es wird eingestellt, ob der Trinkwasserspeicher durch Solarenergie gespeist werden soll.

Drehzahlgesteuerte Pumpe

Zeilennr.	Bedienzeile
5101 Pumpendrehzahl Minimum
5102	Pumpendrehzahl Maximum

Pumpendrehzahl Minimum

Es ist die minimale Drehzahl für die Speicherladepumpe definierbar. Der nicht mehr saubersteuerbare unterste Leistungsbereich der Pumpe kann damit ausgegrenzt werden.

Pumpendrehzahl Maxi- mum

Es ist die maximale Drehzahl für die Speicherladepumpe definierbar. Der oberste Leistungsbereich der Pumpe kann, sofern erwünscht, gesperrt werden.

6.17 Trinkwasser Durchlauferhitzer

Sollwerte

Zeilennr.	Bedienzeile
5406 Min $ollw'diff zu Speich'temp

Der TWW-Sollwert wird maximal auf die aktuelle Speichertemperatur minus die einstellbare Sollwertdifferenz geregelt.

Mischerregelung

Zeilennr.	Bedienzeile
5544 Antrieb Laufzeit

Antrieb Laufzeit

Einstellung der Antriebslaufzeit des verwendeten Mischventils.

6.18 Konfiguration

Heizkreise 1,2

Zeilennr.				Bedienzeile
HK1	HK2
5700	5710	Heizkreis 1,2

Die Heizkreise sind über diese Einstellung ein bzw ausschaltbar.

Trinkwasser-Sensor B3

Zeilennr.	Bedienzeile
5730	Trinkwasser-Sensor B3FühlerThermostat

Fühler

Der Regler berechnet die Schaltpunkte mit entsprechender Schaltdifferenz aus dem Trinkwasser-Sollwert und der gemessenen TWW-Speichertemperatur.

Thermostat

Die Regelung der Trinkwassertemperatur erfolgt aufgrund des Schaltzustandes eines an B3 angeschlossenen Thermostaten.

Bei Verwendung eines Trinkwasserthermostaten ist kein „Reduziertbetrieb“ möglich. D.h., wenn Reduziertbetrieb aktiv ist, dann ist die BW-Bereitung mit Thermostat gesperrt.

• Die Einstellung des Trinkwassertemperatur-Nennsollwertes muss gleich hoch oder höher sein als die Sollwerteinstellung am Thermostat (Thermostat auf Ausschaltpunkt geeicht).
• Die „Vorlauftemperatur-Sollwertüberhöhung-Trinkwasser muss mindestens auf 10 °C eingestellt sein (beeinflusst die Ladedauer).
• Der Trinkwasser-Frostschutz ist dabei nicht gewährleistet.

Trinkwasser-Stellglied Q3

Zeilennr.	Bedienzeile
5731	Trinkwasser-Stellglied Q3KeinLadepumpeUmlenkventil

Kein

Keine Trinkwasserladung über Q3.

Ladepumpe

Die Trinkwasserladung erfolgt mit einer Pumpe an der Anschluss-Klemme Q3/Y3

Umlenkventil

Die Trinkwasserladung erfolgt mit einem Umlenkventil an der Anschluss-Klemme Q3/Y3. Die Pumpe Q2 wird in dieser Einstellung zur Kesselpumpe, sofern die Kessel-pumpe nicht an einem multifunktionalen Relaisausgang QX.. schon definiert ist.

Trinkwasser Trennschaltung

Zeilennr.	Bedienzeile
5736	Trinkwasser	Trennschaltung

85/136

Die Trinkwasser-Trennschaltung kann nur angewendet werden, wenn eine Kesselkaskade vorhanden ist.

• AUS: Die Trinkwasser-Trennschaltung ist ausgeschaltet. Jeder vorhandene Kessel kann den Trinkwasserspeicher speisen
• EIN : Die Trinkwasser-Trennschaltung ist eingeschaltet. Die Trinkwasserladung erfolgt ausschließlich ab dem dazu definierten Kessel.

•

Für eine Trinkwasser Trennschaltung muss das Trinkwasser-Stellglied Q3 auf „Umlenkventil“ eingestellt werden!

Kessel

Zeilennr.	Bedienzeile
5770	Erzeugertyp1-stufig2-stufigModulierend 3-PunktModulierend UXOhne Kesselfühler2x1 Kaskade

1-stufig

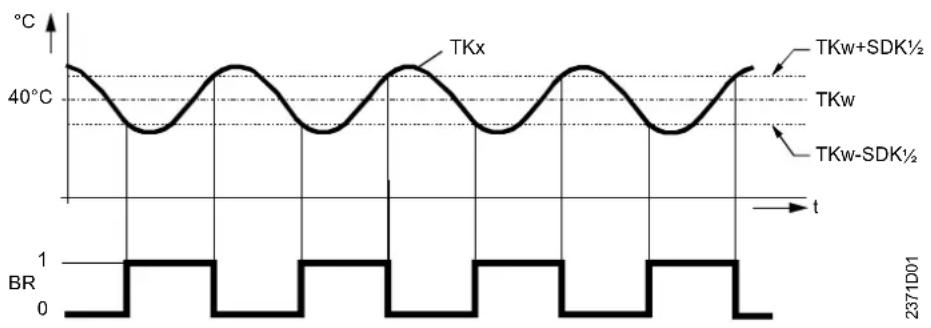

Die Brennerstufe des einstufigen Kessels freigegeben, sobald ein gültiger Kesselsollwert aktiv ist.

Anschlüsse:

Verwendung Steckplatz Stecker Typ
L1 12 N T1 Phase	Phase Brenner P Schutzleiter Nullleiter		AGP8S.07A/109
	Brenner 1.Stufe EIN
T2	Eingang Brenner-Störung
S3	Eingang Brenner 1.Stufe Betriebsst.
4

2-stufig

Kann der geforderte Kesselsollwert mit der ersten Brennerstufe nicht erreicht werden, so wird die zweite Brennerstufe freigegeben(Freigabeintegral erfüllt). Ist die zweite Brennerstufe freigegeben, so bleibt die erste Brennerstufe eingeschaltet und die Sollwertregelung erfolgt mit der zweiten Stufe. Die erste Stufe kann erst wieder abgeschaltet werden, wenn die zweite Stufe gesperrt ist (Rückstellintegral erfüllt).

Anschlüsse:

Verwendung Steckplatz Stecker Typ
L1	Phase Brenner	P	AGP8S.07A/109
12	Schutzleiter
N	Nullleiter

Verwendung Steckplatz Stecker Typ
T1 Phase Brenner 1.Stufe
T2	Brenner	1.Stufe EIN
S3	Eingang	Brenner-Störung
4	Eingang	Brenner	1.Stufe	Betriebsst.
EX2	Eingang	Brenner	2.Stufe Betriebsst		Z AGP8S.04C/109
FX4(T6)	Phase Brenner 2.Stufe
QX4(T7)	Brenner 2.Stufe AUS
QX4(T8)	Brenner 2.Stufe EIN

Modulierender 3-Punkt Modulierend UX

Kesselregelung

Die Funktionsweise sowie das Zu- und Wegschalten der 1. Stufe, entspricht derjenigen des zweistufigen Brennerbetriebes. Die Freigabe der Modulation erfolgt analog der Freigabe der 2. Brennerstufe.

Das Wegschalten resp. Sperren der Modulation erfolgt gleichzeitig mit dem Übergang der 1. Brennerstufe in den Taktbetrieb.

Die Kesselmaximalbegrenzung, minimale Brennerlaufzeit, Kaskadenbetrieb und Brauchwasser-Trennschaltung, werden analog dem 2 stufigen Brennerbetrieb behandelt.

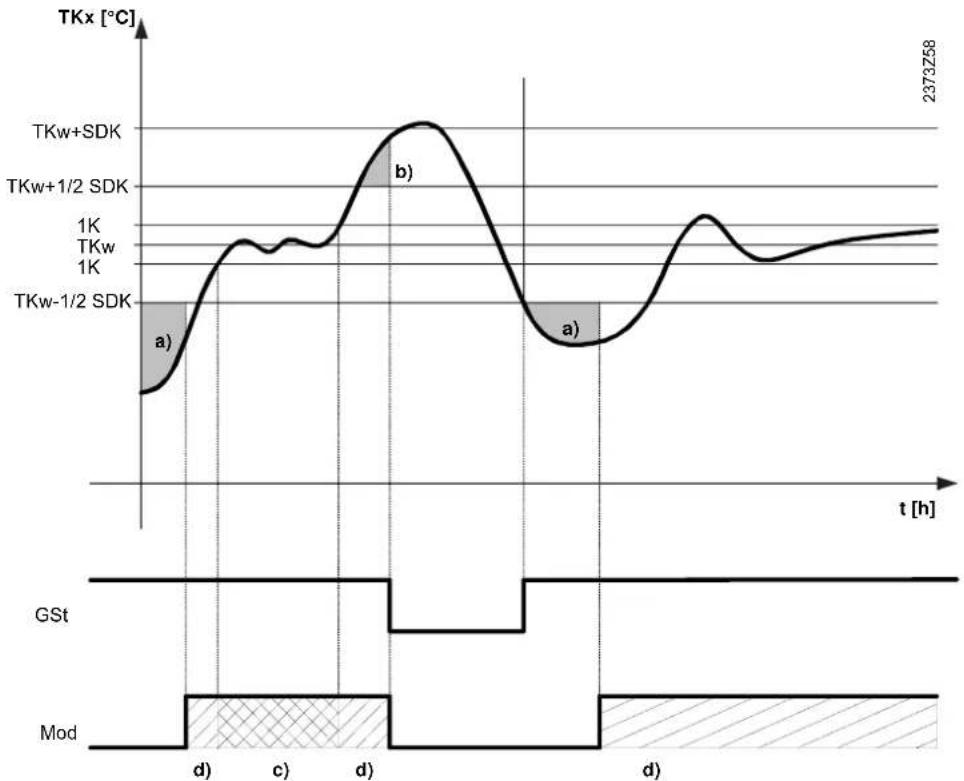

Skizze Freigabe-Integral Modulation

a) Freigabe-Integral Modulation (=Freigabe-Integral 2. Stufe „2 stufiger Brenner“)

b) Rückstell-Integral Modulation (=Rückstell-Integral 2. Stufe „2 stufiger Brenner“)

c) Neutralzone

d) Auf-/Zu-Impulse

GSt Grundstufe

Mod Modulationsstufe

SDK Schaldifferenz-Kessel

TKw Kesseltemperatur-Sollwert

Brennerregelung

• 3-Pkt Ansteuerung und Modulierend UX

Der Antrieb wird mittels PID Verhalten geregelt. Der Regler kann durch die Einstellungen Proporzionalband (Xp), Nachstellzeit (Tn) und Vorhaltezeit (Tv) auf das Verhalten der Anlage (Regelstrecke) angepasst werden. Ebenfalls ist die Antriebslaufzeit einzustellen.

- Neutralzone

Für den Regelbetrieb ist eine Neutralzone eingerichtet, welche +/- 1K um den aktuellen Kessel-Sollwert liegt. Befindet sich die Kesseltemperatur länger als 16 Sekunden in der Neutralzone, wird diese aktiv und die Stellimpulse werden nicht mehr ausgegeben.

Sobald die Kesseltemperatur die Neutralzone verlässt, wird wieder geregelt. Ist die Kesseltemperatur nicht lange genug in der Neutralzone, werden auch innerhalb dieser Stellimpulse ausgegeben.

Anschlüsse 3-Punkt:

Verwendung Steckplatz Stecker Typ
L1 12 N T1 Phase Freigabe modulierender BrennerT2 Freigabe modulierender BrennerS3 Eingang Brenner-Störung4 Eingang Brenner Betriebsstunden		AGP8S.07A/109
QX1	Luftklappe modulierender Brenner = ZU U		AGP8S.03C/109
FX4(T6)QX4(T8)	Phase Luftklappe modulierender Brenner = AUFLuftklappe modulierender Brenner = AUF	Z	AGP8S.04C/109

Verwendung Steckplatz Stecker Typ
L1 12 N T1 Phase Freigabe modulierender BrennerT2 Freigabe modulierender BrennerS3 Eingang Brenner-Störung4 Eingang Brenner Betriebsstunden	Phase Brenner P Schutzleiter Nullleiter		AGP8S.07A/109
UX DC M 0...10V Modulationsausgang n Masse			AGP4S.02F/109

Ohne Kesselfühler

Der Kessel ist freigegeben, sobald ein gültiger Kesselsollwert aktiv ist.

Anschlüsse:

Verwendung Steckplatz Stecker Typ
L1	Phase Brenner P	AGP8S	07A/109
12	Schutzleiter
N	Nullleiter
T1	Phase Kesselfreigabe
T2	Kesselfreigabe
S3	Eingang Brenner-Störung
4	Eingang Brenner 1.Stufe Betriebsst.

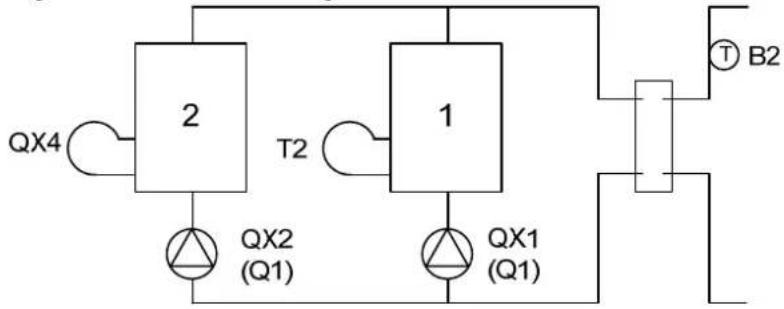

2x1 Kaskade

Die 2x1 Kaskade ist eine spezielle Konfiguration des Grundgerätes, bei welcher der 2-stufige Kessel als zwei einstufige Kessel in Kaskade betrieben wird.

Aufgrund der Temperaturdifferenz zwischen Kesselsollwert und Kesselfühler B2 (gemeinsamer, obligatorischer Kaskadenvorlauffühler,) wird die Zu- und Wegschaltung des Folgekessels (Freigabe- und Rückstellintegral) gemäß der Regelung eines 2-stufigen Brenners gerechnet. Es gelten die gleichen Parameter.

Wird eine Kesselpumpe benötigt müssen QX1, QX2 (BZ 5890, 5891) dementsprechend eingestellt werden.

Eine gemeinsame Kesselpumpe kann an jedem anderen multifunktionalen Relaisausgang QX, welcher als Kesselpumpe Q1 parametriert ist, betrieben werde. Auf diese Ausgänge wird immer die Kesselpumpe des Führungskessels abgebildet.

Mit der Konfiguration der 2x1 Kaskade (Parameter Erzeugertyp) werden folgende Ausgänge und Funktionen fix belegt bzw. zugeordnet:

Verwendung Steckplatz Stecker Typ
L1 12 N T1 T2 S3 4 Eingang Brenner 1 Betriebsst.	Phase Brenner P Schutzleiter Nullleiter Phase Brenner 1 Brenner 1 EIN Eingang Brenner-Störung		AGP8S.07A/109
EX2 FX4 (T6) QX4 (T7) QX4 (T8)	Eingang Brenner 2 Betriebsst Phase Brenner 2 Brenner 2 AUS Brenner 2 EIN	Z	AGP8S.04C/109

Solar

Zeilennr.	Bedienzeile
5840	SolarstellgliedLadepumpeUmlenkventil
5841	Externer SolartauscherGemeinsamTrinkwasserspeicherPufferspeicher

Solarstellglied

Anstelle einer Kollektorpumpe und Umlenkventilen für die Speichereinbindungen kann die Solaranlage auch mit Ladepumpen betrieben werden.

89/136

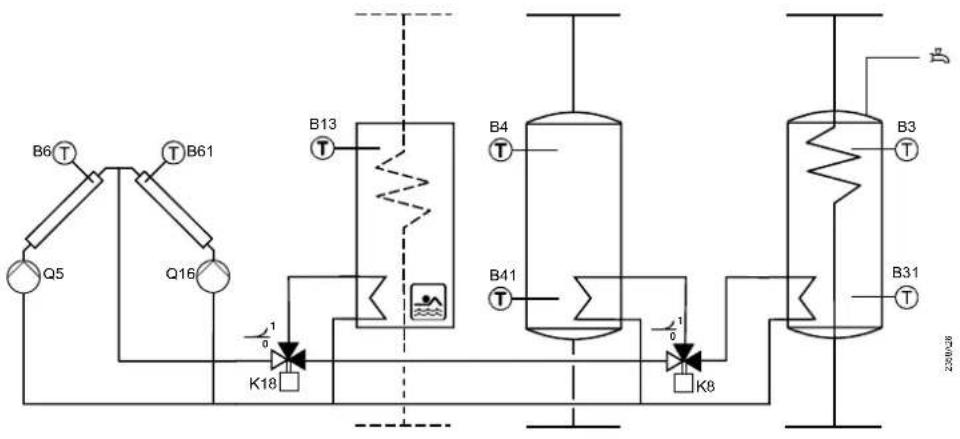

Bei Verwendung mit Umlenkventil kann immer nur ein Tauscher durchströmt werden. Es ist nur der alternative Betrieb möglich.

Bei Verwendung mit Ladepumpe können alle Tauscher gleichzeitig durchströmt werden. Der parallele oder alternative Betrieb ist möglich.

Externer Solartauscher

Bei Solarschemen mit zwei Speichereinbindungen ist es nötig einzustellen, ob der externe Wärmetauscher gemeinsamen für Trinkwasser oder Pufferspeicher oder exklusiv für einen von beiden verwendet wird.

Ausgang Relais QX

Zeilennr.	Bedienzeile
5890	Relaisausgang QX1, 2 ,3, 4
5891	Kein
5892	Zirkulationspumpe Q4
5894	Elektroeinsatz TWW K6
	Kollektorpumpe Q5
	H1-Pumpe Q15
	Kesselpumpe Q1
	Bypasspumpe Q12
	Alarmausgang K10
	2. Pumpenstufe HK1 Q21
	2. Pumpenstufe HK2 Q22
	2. Pumpenstufe HKP Q23
	Heizkreispumpe HKP Q20
	H2-Pumpe Q18
	Zubringerpumpe Q14
	Erzeugersperrventil Y4
	Feststoffkesselpumpe Q10
	Zeitprogramm 5 K13
	Pufferrücklaufventil Y15
	Solarpumpe ext.Tauscher K9
	Solarstellglied Puffer K8
	Solarstellglied Schw'bad K18
	Kollektorpumpe 2 Q16
	H3-Pumpe Q19
	Abgasrelais K17
	Anfeuer'hilfe Ventilator K30
	Kaskadenpumpe Q25
	Speicherumladepumpe Q11
	TWW Durchmischpumpe Q35
	TWW Zwisch'kreispumpe Q33
	Wärmeanforderung K27

Die Einstellungen der Relaisausgänge ordnet je nach Wahl entsprechende Zusatzfunktionen zu den Grundscemen zu. Siehe dazu Kapitel „Anwendungsschemas“.

Der multifunktionale Ausgang QX4 kann nur verwendet werden wenn die Bedienzeile "Erzeugertyp" (BZ 5770) auf "1-stufig", "Modulierend UX" oder "Ohne Kesselfühler" eingestellt ist.

Trinkwasser-Zirkulationspumpe Q4

Die angeschlossene Pumpe dient als Trinkwasser-Zirkulationspumpe.

Der zeitliche Betrieb der Pumpe kann in der Bedienseite „Trinkwasser“ in der Bedienzeile „Zirkulationspumpe Freigabe“ abgestimmt werden.

Trinkwasser-Elektroheizeinsatz K6

Mit dem angeschlossenen Elektro-Heizeinsatz, kann das Trinkwasser gemäß Bedienseite „Trinkwasser-Speicher“ Bedienzeile „Elektroheizeinsatz“ geladen werden.

Der Elektroheizeinsatz muss mit einem Sicherheitsthermostat ausgerüstet sein!

Die Elektroeinsatz Betriebsart Bedienzeile 5060 muss dementsprechend eingestellt sein.

Kollektorpumpe Q5

Für die Anbindung eines Solarkollektors ist eine Umwälzpumpe für den Kollektorkreis erforderlich.

H1-Pumpe Q15

Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. In Zusammenwirken mit einer externen Wärmeanforderung am Eingang H1, kann die Anwendung z.B. für ein Luftheizgerät o.ä. verwendet werden.

Kesselpumpe Q1

Die angeschlossene Pumpe dient zur Umwälzung des Kesselwassers.

Bypasspumpe Q12

Die angeschlossene Pumpe dient als Kessel-Bypasspumpe, die zur Kessel-Rücklaufhochhaltung verwendet wird.

Alarmausgang K10

Tritt ein Fehler auf, so wird dies mit dem Alarmrelais signalisiert.

Das Schließen des Kontaktes hat eine Verzögerungszeit von 2 Minuten.

Wird der Fehler behoben, das heißt die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert.

i

Kann der Fehler momentan nicht behoben werden, besteht die Möglichkeit das Alarmrelais trotzdem zurückzusetzen. Dies erfolgt in der Bedienseite „Fehler“.

2. Pumpenstufe

Diese Funktion erlaubt es eine 2-stufige Heizkreispumpe anzusteuern, damit bei reduziertem Heizniveau (z.B. Nachabsenkung) die Pumpenleistung verringert werden kann. Hierbei wird zur 1. Stufe der Pumpe mit dem Multifunktionalen Relais QX die 2. Stufe folgendermaßen zugeschaltet:

1.StufeAusgang Q2/Q6/Q20	2.StufeAusgang Q21/Q22/Q23	Pumpenzustand
aus	aus	aus
ein	aus	Teillast
ein	ein	Volllast

Heizkreispumpe HKP Q20

Der Pumpenheizkreis P wird aktiviert.

- Schaltuhrprogramm

Für den Heizkreis P steht ausschließlich das Schaltuhrprogramm 3/HKP zur Verfügung. Siehe dazu auch „Schaltuhrprogramm“.

H2-Pumpe Q18

Die H2-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. In Zusammenwirken mit einer externen Wärmeanforderung am Eingang H2, kann die Anwendung z.B. für ein Luftheizgerät o.ä. verwendet werden.

Zubringerpumpe Q14

Die angeschlossene Pumpe dient als Zubringerpumpe, die als Wärmezubringer für weitere Verbraucher verwendet werden kann.

Die Zubringerpumpe wird in Betrieb gesetzt, sobald eine Wärmeanforderung eines Verbrauchers besteht. Besteht keine Wärmeanforderung schaltet die Pumpe mit Nachlauf aus.

Erzeugersperrventil Y4

Ist genügend Wärme im Pufferspeicher vorhanden, so können die Verbraucher ihren Wärmebedarf ab diesem beziehen - die Wärmeerzeuger müssen nicht in Betrieb genommen werden.

Die automatische Erzeugersperre sperrt die Wärmeerzeuger und koppelt sie mit einem Umschaltventil Y4 hydraulisch vom Rest der Anlage ab.

Damit beziehen die Wärmeverbraucher ihre Energie vom Pufferspeicher und eine Fehlzirkulation durch die Wärmeerzeuger ist ausgeschlossen.

Wird ein Relaisausgang QX... als „Erzeugersperrventil Y4“ parametriert, so ist der Ausgang spannungslos wenn der Pufferspeicherfühler B4 warm genug und der Kessel gesperrt ist. Wenn der Pufferspeicherfühler B4 nicht mehr warm genug ist wird der Kessel freigegeben und der Ausgang „Erzeugersperrventil Y4“ führt Spannung.

Feststoffkesselpumpe Q10

Für die Anbindung eines Feststoffkessels ist eine Umwälzpumpe für den Kesselkreis erforderlich.

Zeitprogramm 5 K13

Das Relais wird gemäss den Einstellungen von Zeitprogramm 5 gesteuert.

Pufferrücklaufventil Y15

Dieses Ventil muss für Rücklauftemperatur-Anhebung/-Absenkung oder der Pufferspeicher-Teilladung konfiguriert werden.

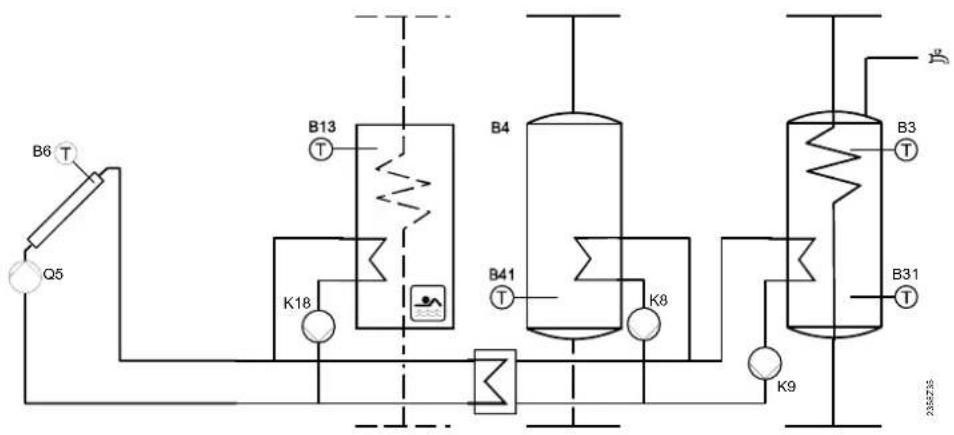

Solarpumpe ext. Tauscher K9

Für den externen Wärmetauscher muss am multifunktionalen Relaisausgang (QX) die Solarpumpe ext. Tauscher K9 eingestellt sein.

Falls ein Trinkwasser- und ein Pufferspeicher zur Verfügung stehen, muss auch die BZ 5841 „Externer Solartauscher“ eingestellt werden.

Solarstellglied Puffer K8

Sind mehrere Tauscher eingebunden muss der Pufferspeicher am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in BZ 5840 definiert werden.

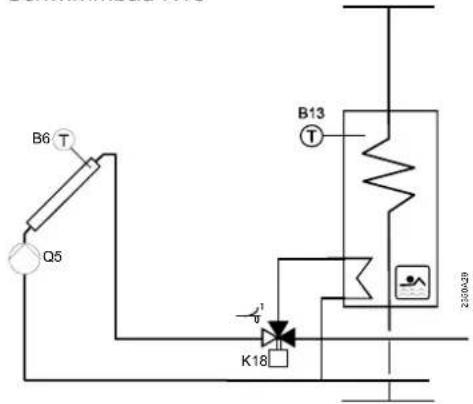

Solarstellglied Schw'bad K18

Sind mehrere Tauscher eingebunden muss das Schwimmbad am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in BZ 5840 definiert werden.

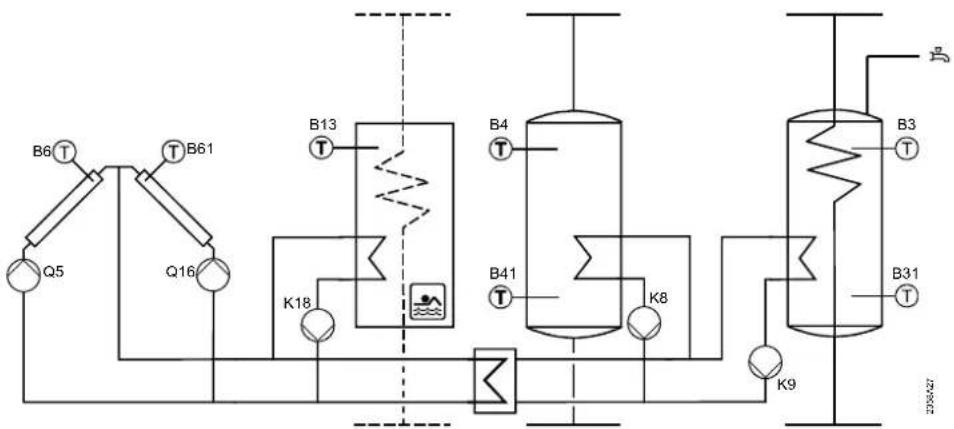

Kollektorpumpe 2 Q16

Für die Anbindung eines zweiten Solarkollektors ist eine separate Umwälzpumpe für diesen Kollektorkreis erforderlich.

H3-Pumpe Q19

Die H3-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. In Zusammenwirken mit einer externen Wärmeanforderung am Eingang H3, kann die Anwendung z.B. für ein Luftheizgerät o.ä. verwendet werden.

Abgasrelais K17

Wenn die Abgastemperatur den in Bedienzeile "Abgastemperaturgrenze" BZ 7053 eingestellten Wert überschreitet, wird das Relais K17 geschlossen.

Anfeuer'hilfe Ventilator K30

Diese Einstellung hat keine Funktion.

Kaskadenpumpe Q25

Gemeinsame Kesselpumpe für alle Kessel in einer Kaskade.

Speicherumladepumpe Q11

Der Trinkwarmwasserspeicher kann, falls der Pufferspeicher genügend warm ist, vom Pufferspeicher geladen werden. Diese Umladung kann mittels der Umladepumpe Q11 gemacht werden.

TWW Durchmischpumpe Q35

Separate Pumpe für Speicherumwälzung während aktiver Legionellenfunktion.

TWW Zwisch'kreispumpe Q33

Ladepumpe bei Trinkwasserspeicher mit außen liegendem Wärmetauscher.

Wärmeanforderung K27

Sobald im System eine Wärmeanforderung vorhanden ist, wird der Ausgang K27 aktiviert.

Eingang Fühler BX

Zeilennr.

Bedienzeile

5930,5931, 5932, 5933

Fühlereingang BX1, 2, 3, 4KeinTrinkwasserfühler B31Kollektorfühler B6Rücklauffühler B7TWW Zirkulationsfühler B39Pufferspeicherfühler B4Pufferspeicherfühler B41Abgastemperaturfühler B8Schienenvorlauffühler B10Feststoffkesselfühler B22TWW Ladefühler B36Pufferspeicherfühler B42Schienenrücklauffühler B73Kaskadenrücklauffühler B70Schwimmbadfühler B13Kollektorfühler 2 B61Solarvorlauffühler B63Solarrücklauffühler B64

Die Einstellungen der Fühlereingänge ordnen je nach Wahl entsprechende Zusatzfunktionen zu den Grundschemen zu. Siehe dazu Kapitel „Anwendungsschemas“.

Eingang H1/H3

Zeilennr.	Bedienzeile
5950 Funktion Eingang H1BA-Umschaltung HK’s+TWWBA-Umschaltung HK’sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPErzeugersperreFehler- /AlarmmeldungMinimaler VorlaufsollwertÜbertemperaturableitungFreigabe SchwimmbadWärmeanforderung 10VDruckmessung 10V
5951 Wirksinn Eingang H1RuhekontaktArbeitskontakt
5952 Minimaler Vorlaufsollwert H1
5954 Temperaturwert 10V H1
5956 Druckwert 3.5V H1
5960 Funktion Eingang H3
	BA-Umschaltung HK’s+TWW
	BA-Umschaltung HK’s
	BA-Umschaltung HK1
	BA-Umschaltung HK2
	BA-Umschaltung HKP
	Erzeugersperre
	Fehler-/Alarmmeldung
	Minimaler Vorlaufsollwert
	Übertemperaturableitung
	Freigabe Schwimmbad
	Wärmeanforderung 10V
	Druckmessung 10V
5961	Wirksinn Kontakt H3
	Ruhekontakt
	Arbeitskontakt
5962 Minimaler Vorlaufsollwert H3
5964 Temperaturwert 10V H3
5966 Druckwert 3.5V H3

Funktion Eingang H1/H3

Betriebsart-Umschaltung

• Heizkreis
  Die Betriebsarten der Heizkreise werden über die Anschlussklemmen H1/H3 (z.B. ein Telefon-Fernschalter) auf Schutzbetrieb umgeschaltet.
• Trinkwasser
  Eine Sperrung der Trinkwasserladung erfolgt nur in Einstellung 1 HK's+TWW.
  Erzeugersperre
  Der Erzeuger wird über die Anschlussklemmen H1/H3 gesperrt.
  Sämtliche Temperatur-Anforderungen der Heizkreise und des Trinkwassers werden ignoriert. Der Kesselfrostschutz bleibt währenddessen gewährleistet.

Die Schornsteinfeger-Funktion kann trotz aktivierter Erzeuger-Sperre eingeschaltet werden.

Fehler-/Alarmmeldung

Der Eingangs H1 bewirkt eine reglerinterne Fehlermeldung.

Bei entsprechender Konfiguration des „Alarmausganges“ (Relaisausgänge QX2 - 4, Bedienzeilen 5891 - 5894) wird der Fehler durch einen zusätzlichen Kontakt weitergeleitet oder angezeigt (z.B. ext. Lampe oder Horn).

Minimal-Vorlauftemperatur-Sollwert TVHw

Der eingestellte Minimal-Vorlauftemperatur-Sollwert wird über die Anschlussklemmen H1/2 (z.B. eine Lufterrhitzungsfunktion für Torschleieranlagen) aktiviert.

Übertemperaturableitung

Eine aktive Übertemperaturableitung ermöglicht es z.B. einem Fremderzeuger die Verbraucher (Heizkreis, Trinkwasserspeicher, Hx-Pumpe) mit einem Zwangssignal zur Abnahme überschüssiger Wärme zu zwingen.

Für jeden Verbraucher kann mit dem Parameter „Übertemperaturabnahme“ eingestellt werden, ob er das Zwangssignal berücksichtigt und somit an der Wärmeableitung teilnehmen soll.

• Lokale Wirkung
  Mit der LPB Geräteadresse 0 oder >1 wirkt die Übertemperaturableitung nur auf die lokalen Verbraucher am Gerät.
  • Zentrale Wirkung (LPB)

Mit der LPB Geräteadresse = 1 wirkt die Übertemperaturableitung auch auf die Verbraucher in den anderen Geräten im gleichen Segment.

Eine systemweite Verteilung über weitere Segmente hinweg der Übertemperaturableitung aus dem Segment 0 ist nicht möglich.

Temperaturwert

Die Wärmeerzeugung erhält ein Spannungssignal (DC 0...10V) als Wärmeanforderung. Der zugehörige Sollwert wird auf Bedienzeile 5954 eingestellt.

Druckmessung

Das am Eingang H1 anliegende Spannungssignal wird linear in einen Druckwert umgerechnet.

Der Druckwert bei 0.5V ist fix 0bar.

Der Druckwert bei 3.5V kann mit dem Parameter Druckwert 3.5V H1 (Bedienzeile 5956) eingestellt werden.

Wirksinn Eingang H1/H3

Ruhekontakt

Der Kontakt ist normalerweise geschlossen und muss zum Aktivieren der gewählten Funktion geöffnet werden.

Arbeitskontakt

Der Kontakt ist normalerweise geöffnet und muss zum Aktivieren der gewählten Funktion geschlossen werden.

Minimaler Vorlaufsollwert H1/H3

Über den Kontakt H1 wird die in Bedienzeile 5950 eingestellte Funktion "Minimaler Vorlaufsollwert" ausgelöst. Der Kessel wird konstant auf den hier eingestellten Wert gesteuert, bis entweder der H1-Kontakt wieder geöffnet wird oder eine höhere Wärmeanforderung eintrifft.

Sind gleichzeitig mehrere Wärmeanforderungen vorhanden (LPB, H1-Kontakt, Trinkwasser oder reglerintern), wird automatisch die Höchste davon ausgewählt.

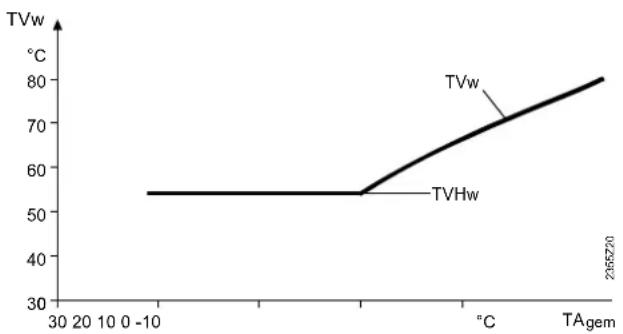

TVHw Minimaler Vorlauftemperatur-Sollwert TVw Vorlauftemperatur-Sollwert

Wärmeanforderung 10V H1/H3

Das am Eingang H1/H3 anliegende Spannungssignal wird linear in einen Temperaturwert umgerechnet und als Vorlaufsollwert weitergeleitet.

Der dem 10 Volt Spannungswert entsprechende Vorlaufsollwert kann mit dem Parameter „Wärmeanforderung 10V H1/2“ eingestellt werden.

T = „Wärmeanforderungs-Maximalwert“ S = „Wärmeanforderungs-Minimalbegrenzung“ = 5 °C

Druckwert 3.5V H1/H3

Das am Eingang H1/H3 anliegende Spannungssignal wird linear in einen Druckwert umgerechnet.

Der Druckwert bei 3.5V kann mit dem Parameter Druckwert 3.5V H1/H3 eingestellt werden.

Beispiel:

p Druckwert H1 Spannung an H1/H3

Eingang EX2

Zeilennr.	Bedienzeile
5982 Funktion Eingang EX2Zähler 2. BrennerstufeErzeugersperreFehler- /AlarmmeldungSTB FehlermeldungÜbertemperaturableitung
5983 Wirksinn Eingang EX2RuhekontaktArbeitskontakt

Funktion Eingang EX2

Zähler 2. Brennerstufe

Die Zählerwerte (Betriebsstunden und Starts) für die zweite Brennerstufe werden anhand des Signals an Eingang EX2 gezählt. Ist die Funktion nicht eingestellt werden die Zählerwerte aufgrund des Relaiszustandes K5 gezählt.

Erzeugersperre

Der Erzeuger wird über die Anschlussklemmen EX2 gesperrt.

Sämtliche Temperatur-Anforderungen der Heizkreise und des Trinkwassers werden ignoriert. Der Kesselfrostschutz bleibt währenddessen gewährleistet.

Die Schornsteinfeger-Funktion kann trotz aktivierter Erzeuger-Sperre eingeschaltet werden.

Fehler-/Alarmmeldung

Der Eingangs EX2 bewirkt eine reglerinterne Fehlermeldung.

Bei entsprechender Konfiguration des „Alarmausganges“ (Relaisausgänge QX2 - 4, Bedienzeilen 5891 - 5894) wird der Fehler durch einen zusätzlichen Kontakt weitergeleitet oder angezeigt (z.B. ext. Lampe oder Horn).

STB Fehlermeldung

Der Eingang generiert die Fehlermeldung 110.

Übertemperaturableitung

Eine aktive Übertemperaturableitung ermöglicht es z.B. einem Fremderzeuger die Verbraucher (Heizkreis, Trinkwasserspeicher, Hx-Pumpe) mit einem Zwangssignal zur Abnahme überschüssiger Wärme zu zwingen.

Für jeden Verbraucher kann mit dem Parameter „Übertemperaturabnahme“ eingestellt werden, ob er das Zwangssignal berücksichtigt und somit an der Wärmeableitung teilnehmen soll.

- Lokale Wirkung

Mit der LPB Geräteadresse 0 oder >1 wirkt die Übertemperaturableitung nur auf die lokalen Verbraucher am Gerät.

• Zentrale Wirkung (LPB)

Mit der LPB Geräteadresse = 1 wirkt die Übertemperaturableitung auch auf die Verbraucher in den anderen Geräten im gleichen Segment.

Eine systemweite Verteilung über weitere Segmente hinweg der Übertemperaturableitung aus dem Segment 0 ist nicht möglich.

Mischergruppen Grundgerät

Zeilennr.	Bedienzeile
6014	Funktion Mischegruppe 1, 2
6015	Heizkreis 1 /2RücklaufreglerVorregler/ZubringerpumpeTrinkwasser VorreglerTrinkwasser Durchl'erhitzerRücklaufregler Kaskade

Den Mischergruppen sind folgende Anschlüsse zugeordnet:

Mischergruppe 1 Mischergruppe 2
Q2, Y1, Y2, B1 Q6, Y5, Y6, B12

Heizkreis 1 / 2

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Heizkreis1 / 2" angepasst werden.

Rücklaufregler

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Kessel" angepasst werden.

Vorregler/Zubringerpumpe

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Vorregler/Zubringerpump" angepasst werden.

Trinkwasser Vorregler

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Trinkwasser-Speicher" angepasst werden.

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Trinkwasser Durchl'erhitzer" angepasst werden.

Rücklaufregler Kaskade

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Kaskade" angepasst werden.

Erweiterungsmodul

6020, 6021

Funktion Erweiter’modul 1, 2Keine FunktionMultifunktionalHeizkreis 2RücklaufreglerSolar TrinkwasserVorregler/ZubringerpumpeTrinkwasser VorreglerTrinkwasser Durchl'erhitzerRücklaufregler Kaskade

Multifunktional

Mögliche Funktionen die den multifunktionalen Ein-/Ausgängen zugeordnet werden können, sind auf den Bedienzeilen 6030, 6031, 6032 und 6040, 6041ersichtlich.

Heizkreis 2

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Heizkreis 2" angepasst werden.

Rücklaufregler

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Kessel" angepasst werden.

Solar Trinkwasser

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Solar" angepasst werden.

Vorregler/Zubringerpumpe

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Vorregler/Zubringerpump" angepasst werden.

Trinkwasser Vorregler

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Trinkwasser-Speicher" angepasst werden.

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Trinkwasser Durchl'erhitzer" angepasst werden.

Rücklaufregler Kaskade

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Kaskade" angepasst werden.

Anschlüsse:

Klemme QX	21	22	23	BX	21 BX	22 H2	Seite
Multifunktion	*	*	*	*	*	*	*
Heizkreis 2	Y5	Y6	Q6	B12	*	*	*	Fehler!Textmarke nicht definiert.
Rücklaufregler	Y7	Y8	Q1	B7	*	*	*	Fehler!Textmarke nicht definiert.
Solare Trinkwasserbereitung	*	*	Q5	B6	B31		*	*Fehler!Textmarke nicht definiert.
Vorregler	Y19	Y20	Q14	B15	*	*	*	Fehler!Textmarke nicht definiert.
Trinkwasser Vorregler	Y31	Y32	Q3	B35	*	*	*	Fehler!Textmarke nicht definiert.Fehler!Verweisquelle konnte nicht gefunden werden.Fehler!Verweisquelle konnte nicht gefunden werden.
Trinkwasser Durchl'erhitzer	Y33	Y34	Q34	B38	B39	Flow switch	Flow switch	Fehler!Textmarke nicht definiert.
Rücklaufregler Kaskade	Y25	Y26	Q25	B70	B10	*	*	Fehler!Textmarke nicht definiert.

* Frei wählbar in QX.../ BX...

QX Erweiterungsmodul

Für frei wählbare QX.../ BX... konfiguriert werden.

Zeilennr.	Bedienzeile
6030	Relaisausgang QX21, QX22, QX23
6031	Kein
6032	Zirkulationspumpe Q4Elektroeinsatz TWW K6Kollektorpumpe Q5H1-Pumpe Q15Kesselpumpe Q1Bypasspumpe Q12Alarmausgang K102. Pumpenstufe HK1 Q212. Pumpenstufe HK2 Q22

99/136

2. Pumpenstufe HKP Q23Heizkreispumpe HKP Q20H2-Pumpe Q18Zubringerpumpe Q14Erzeugersperrventil Y4Feststoffkesselpumpe Q10Zeitprogramm 5 K13Pufferrücklaufventil Y15Solarpumpe ext.Tauscher K9Solarstellglied Puffer K8Solarstellglied Schw'bad K18Kollektorpumpe 2 Q16H3-Pumpe Q19Abgasrelais K17Anfeuer'hilfe Ventilator K30Kaskadenpumpe Q25Speicherumladepumpe Q11TWW Durchmischpumpe Q35TWW Zwisch'kreispumpe Q33Wärmeanforderung K27

Siehe Funktionsbeschreibung Bedienzeile "Relaisausgang QX1".

BX Erweiterungsmodul

Für frei wählbare QX.../ BX... können die Eingänge hier konfiguriert werden.

Zeilennr.	Bedienzeile
6040	Fühlereingang BX21, BX22
6041	KeinTrinkwasserfühler B31Kollektorfühler B6Rücklauffühler B7TWW Zirkulationsfühler B39Pufferspeicherfühler B4Pufferspeicherfühler B41Abgastemperaturfühler B8Schienenvorlauffühler B10Feststoffkesselfühler B22TWW Ladefühler B36Pufferspeicherfühler B42Schienenrücklauffühler B73Kaskadenrücklauffühler B70Schwimmbadfühler B13Kollektorfühler 2 B61Solarvorlauffühler B63Solarrücklauffühler B64

Siehe Funktionsbeschreibung Bedienzeile "Fühlereingang BX1".

H2 Erweiterungsmodul

Zeilennr.	Bedienzeile
6046 Funktion Eingang H2BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPERzeugersperreFehler-/AlarmmeldungMinimaler VorlaufsollwertÜbertemperaturableitungFreigabe SchwimmbadWärmeanforderung 10VDruckmessung 10V
6047	Wirksinn Kontakt H2RuhekontaktArbeitskontakt
6048 Minimaler Vorlaufsollwert H2
6050 Temperaturwert 10V H2
6052 Druckwert 3.5V H2

Siehe Funktionsbeschreibung Bedienzeile "Funktion Eingang H1".

10V-Ausgang UX

Zeilennr.	Bedienzeile
6070 Funktion Ausgang UXKeineKesselpumpe Q1Trinkwasserpumpe Q3TWW Zwisch'kreispumpe Q33Heizkreispumpe HK1 Q2Heizkreispumpe HK2 Q6Heizkreispumpe HKP Q20Kollektorpumpe Q5Solarpumpe ext.Tauscher K9Solarpumpe Puffer K8Solarpumpe Schwimmbad K18Kollektorpumpe 2 Q16KesselsollwertLeistungssollwertWärmeanforderung
6071 Signallogik Ausgang UXStandardInvertiert
6075 Temperaturwert 10V UX

Funktion Ausgang UX

Der spannungsmodulierte Ausgang lässt sich entweder für drehzahlgeregelte Pumpen oder als Ausgang für eine spannungsproportionale Temperaturanforderung verwenden.

Drehzahlgesteuerte Pumpen:

Das Ausgangssignal an UX entspricht dem Drehzahlsollwert für die gewählte Pumpe

Kesselsollwert:

Das Ausgangssignal an UX entspricht dem Kesselsollwert

Leistungsanforderung:

Das Ausgangssignal an UX ist proportional zum Leistungsbedarf auf dem Schienenvorlauf

Wärmeanforderung:

Das Ausgangssignal an UX entspricht dem Schienenvorlaufsollwert

Signallogik Ausgang UX

Das Spannungs-Signal kann invertiert werden. Damit können auch drehzahlvariable Pumpen, resp. Empfänger der Temperaturanforderung mit umgekehrter Signallogik angesteuert werden.

Temperaturwert 10V UX

Auf dieser Bedienzeile wird die maximale Temperaturanforderung festgelegt (entspricht der Spannung von 10 V)

Fühlertypen/Korrekturen

Zeilennr.	Bedienzeile
6097	FühlertypNTCPt 1000	Kollektor
6098	Korrektur	Kollektorfühler
6099	Korrektur Kollektorfühler 2
6101	FühlertypNTCPt 1000	Abgastemperatur
6102	Korrektur	Abgastemp’fühler

Fühlertyp Kollektor

Einstellung des verwendeten Fühlertyps. Der Regler wendet die entsprechende Temperaturkennlinie an.

Korrektur Kollektorfühler

Der Messwert kann korrigiert werden.

101/136

Gebäude- und Raummodell

Zeilennr.	Bedienzeile
6110	Zeitkonstante	Gebäude

Je nach speicherfähiger Masse eines Gebäudes (Gebäudebauweise) verändert sich die Raumtemperatur verschieden schnell bei schwankender Außentemperatur.

Durch obige Einstellung wird die Reaktionsgeschwindigkeit des Vorlaufsollwertes bei schwankender Außentemperatur beeinflusst.

- Beispiel:

20 Std.

Die Raumtemperatur reagiert langsam auf Außentemperatur-Schwankungen.

10 - 20 Std.

Diese Einstellung kann für die meisten Gebäude verwendet werden.

< 10 Std.

Die Raumtemperatur reagiert schnell auf Außentemperatur-Schwankungen.

Anlagenfrostschutz

Zeilennr.	Bedienzeile
6120	Anlagenfrostschutz

Je nach aktueller Außentemperatur schalten die Pumpen ein, obwohl keine Wärmeanforderung besteht.

Außentemperatur	Pumpe	Grafik
...-4°C	Dauernd	EIN	ON
-5...1.5°C ca. alle 6 Std. während 10 Min. EIN takt
1.5°C...	Dauernd	AUS	OFF

Externe Anforderungen

Zeilennr.	Bedienzeile
6128	Wärm'anfo unter Aussentemp
6129	Wärm'anfo über Aussentemp
6131	Wärm'anfo bei ÖkobetriebAus | Nur Trinkwasser | Ein

Wärm'anfo unter/über Aussentemp

Der Wärmeerzeuger (K27 bei QX.. oder Ausgang UX) wird nur in Betrieb genommen wenn die Außentemperatur unterhalb/oberhalb dieser Schwelle liegt.

Wärm'anfo bei Ökobetrieb

Die Ökobetriebsart kann im Menü "Sonderbetrieb/Service" in BZ 7139 gewählt werden. Der Wärmeerzeuger (K27 bei QX.. oder Ausgang UX) wird bei Ökobetrieb folgendermaßen betrieben:

Aus: Bleibt gesperrt

Nur Trinkwasser: Wird für TWW Ladung freigegeben.

Ein: Ist immer freigegeben.

102/136

Fühlerzustand

Zeilennr.	Bedienzeile
6200	Fühler speichern

Um Mitternacht speichert das Grundgerät die Zustände an den Fühlerklemmen ab. Fällt nach der Speicherung ein Fühler ab, generiert das Grundgerät eine Fehlermeldung.

Durch diese Einstellung können die Fühler sofort gespeichert werden. Dies wird nötig wenn z.B. ein Fühler entfernt und nicht mehr benötigt wird.

Parameter-Reset

Zeilennr.	Bedienzeile
6205	Parameter	zurücksetzen

Alle Parameter lassen sich auf die Werkseinstellungen zurücksetzen. Ausgenommen davon sind die Bedienseiten: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme, sowie der Sollwert Handbetrieb.

Anlageschema

Zeilennr.	Bedienzeile
6212	Kontrollnummer Erzeuger 1
6213	Kontrollnummer Erzeuger 2
6215	Kontrollnummer	Speicher
6217	Kontrollnummer	Heizkreis

Zur Identifizierung des aktuellen Anlageschemas wird vom Grundgerät eine Kontrollnummer generiert.

Die Kontrollnummer besteht aus den nebeneinander gereihten Teilschemanummern.

Aufbau der Kontrollnummer

Jede Kontrollnummer setzt sich aus 3 Spalten zusammen, wovon jede die Anwendung eines Anlagenteils repräsentiert. Jede Spalte wird mit max. 2 Ziffern dargestellt. Ausnahme hierbei stellt die erste Spalte dar. Wenn in der ersten Spalte ein 0 als Vorziffer generiert wird, bleibt diese ausgeblendet.

1. Spalte2 Ziffern	3. Spalte2 Ziffern	3. Spalte2 Ziffern
	Solar	Öl/Gas
	Feststoffkessel
	Pufferspeicher	Trinkwass
Heizkreis P Heizkreis 2 Heizkreis 1

Ein Kollektorfeld mit Fühler B6und Kollektorpumpe Q5

Zwei Kollektorfelder mit Fühler B6, B61und Kollektorpumpen Q5, Q16

Speicherladepumpe Puffer K8

Solarumlenkventil Puffer K8

Solarladepumpe Schwimmbad K18

Solarumlenkventil Schwimmbad K18

Externer Solartauscher Solarpumpe K9TWW = Trinkwasser, P = Puffer

Kontrollnummer

1-stufiger Brenner

2-stufiger Brenner

Kein Kessel

Modulierender Brenner

Bypasspumpe

Rücklaufmischer

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

* Der Trinkwasserspeicher wird mit der Kollektorpumpe Q5 geladen.
Kontrollnummer Erzeuger 2

	Feststoffkessel
0	Kein Feststoffkessel
1	Feststoffkessel, Kessel-pumpe
2	Feststoffkessel, Kessel-pumpe, Einbindung TWW-Speicher

Kontrollnummer Speicher

	Pufferspeicher		Trinkwasserspeicher
	0	Kein Pufferspeicher	0	Kein Trinkwasserspeicher
	1	Pufferspeicher	1	Elektroeinsatz
	2	Pufferspeicher, Solaranbindung	2	Solaranbindung
			4	Ladepumpe

4	Pufferspeicher,Erzeugesperrventil	5	Ladepumpe,Solaranbindung
5	Pufferspeicher,Solaranbindung,Erzeugersperr-ventil	13	Umlenkventil
		14	Umlenkventil,Solaranbindung
		16	Vorregler,ohne Tauscher
		17	Vorregler,1 Tauscher
		19	Zwischenkreis,ohne Tauscher
		20	Zwischenkreis,1 Tauscher
		22	Ladepumpe/Zwischenkreis,ohne Tauscher
		23	Ladepumpe/Zwischenkreis,1 Tauscher
		25	Umlenkventil/Zwischenkreis,ohne Tauscher
		26	Umlenkventil/Zwischenkreis,1 Tauscher
		28	Vorregler/Zwischenkreis,ohne Tauscher
		29	Vorregler/Zwischenkreis,1 Tauscher

Kontrollnummer Heizkreis

Heizkreis P		Heizkreis 2		Heizkreis 1
0	Kein Heizkreis	00	Kein Heizkreis	00	Kein Heizkreis
2	Heizkreispumpe	02	Heizkreispumpe	01	Zirkulation über Kesselpumpe
		03	Heizkreispumpe, Mischer	02	Heizkreispumpe
				03	Heizkreispumpe, Mischer

Beispiel

Erzeuger: Solar mit Kollektorfühler und –pumpe 1-stufiger Brenner und Kesselpumpe

Speicher: Ladepumpe und Solaranbindung Heizkreis 1: Heizkreispumpe und Mischer

Kontrollnummer Anzeige am Bediengerät:

Kontrollnummer Erzeuger 1 1 0 1
Kontrollnummer Speicher 5
Kontrollnummer Heizkreis 3

Gerätedaten

Zeilennr.	Bedienzeile
6220	Software-VersionDie Angabe repräsentiert die aktuelle Version des Grundgerätes.

105/136

Adresse/Speisung

Zeilennr.	Bedienzeile
6600	Geräteadresse
6601	Segmentadresse
6604	BusspeisungAusAutomatik
6605	Busspeisung StatusAusEin

Geräteadresse und Segmentadresse

Die zweiteilige LPB-Adresse des Reglers besteht aus zwei 2-stelligen Zahlen. Beispiel:

14 . 16

Segmentnummer Gerätenummer

Busspeisung

Die Busspeisung ermöglicht eine direkte Stromversorgung des Bussystems durch die einzelnen Regelgeräte (keine zentrale Busspeisung). Die Art der Busspeisung ist einstellbar.

• Aus: Keine Stromversorgung des Bussystems durch den Regler.
• Automatik: Die Stromversorgung des Bussystems (LPB) durch den Regler wird entsprechend dem Leistungsbedarf des LPB automatisch ein- und ausgeschaltet.

Busspeisungsstatus

Die Anzeige zeigt, ob der Regler den Bus momentan mit Strom versorgt:

• Aus: Die Regler-Busspeisung ist momentan inaktiv.
• Ein: Die Regler-Busspeisung ist momentan aktiv. Der Regler übernimmt im Moment einen Anteil des Bus-Strombedarfs.

Zentrale Funktionen

Zeilennr.	Bedienzeile
6620	Wirkbereich UmschaltungenSegmentSystem
6621	SommerumschaltungLokalZentral
6623	Betriebsartumschaltung
6624 Manuelle Erzeugersperre
6625	TrinkwasserzuordnungLokale HeizkreiseAlle Heizkreise im SegmentAlle Heizkreise im System
6631 Ext Erzeuger bei ÖlkobetriebAus | Nur Trinkwasser | Ein

Diese Einstellungen sind nur relevant für Geräteadresse 1

Wirkbereich der Umschaltungen

Für die zentralen Umschaltungen kann der Wirkbereich definiert werden.

Das betrifft:

- Betriebsartumschaltung über H-Eingang (bei Einstellung „Zentral“ in Einstellzeile 6623)

- Sommerumschaltung (bei Einstellung „Zentral“ in Einstellzeile 6621)

Eingaben sind:

- Segment: Die Umschaltung erfolgt bei allen Reglern im selben Segment.

- System: Die Umschaltung erfolgt bei allen Reglern im ganzen System (also in allen Segmenten). Der Regler muss sich im Segment 0 befinden!

Sommerumschaltung

Der Wirkbereich der Sommerumschaltung ist dabei wie folgt:

106/136

	Eingabe Lokal:Lokale Wirkung; der lokale Heizkreis wird basierend der Einstellzeile 730, 1030, 1330 ein- und ausgeschaltet.Eingabe Zentral:Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen“ gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System basierend der Einstellzeile 730 ein- und ausgeschaltet.
Betriebsartumschaltung	Der Wirkbereich der Betriebsartumschaltung über H-Eingang ist dabei wie folgt:Eingabe Lokal:Lokale Wirkung; der lokale Heizkreis wird ein- und ausgeschaltet.Eingabe Zentral:Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen“ gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System ein- und ausgeschaltet.
Manuelle Erzeugersperre	Der Wirkbereich der Erzeugersperre über H-Eingang ist dabei wie folgt:Eingabe Lokal:Lokale Wirkung; der lokale Erzeuger wird gesperrt.Eingabe Segment:Zentrale Wirkung; Alle Erzeuger der Kaskade werden gesperrt.
Trinkwasserzuordnung	Die Trinkwasser-Zuordnung muss nur dann festgelegt werden, wenn Trinkwasserbereitung durch ein Heizkreis-Zeitprogramm gesteuert wird (vergl. Bedienzeilen 1620 bzw. 5061).Einstellung:Lokale Heizkreise:Die Trinkwasserbereitung erfolgt nur für den lokalen HeizkreisAlle Heizkreise im Segment:Die Trinkwasserbereitung erfolgt für alle Heizkreise im SegmentAlle Heizkreise im System:Die Trinkwasserbereitung erfolgt für alle Heizkreise im System.Bei allen Einstellungen werden auch Regler im Ferienstatus für die Trinkwasserbereitung berücksichtigt.
Ext Erzeuger bei Ölko-betrieb	Die Ökobetriebsart kann im Menü "Sonderbetrieb/Service" in BZ 7139 gewählt werden.Externe Wärmeerzeuger am LPB werden bei Ökobetrieb folgendermaßen betrieben:Aus: Bleibt gesperrtnur Trinkwasser: Wird für TWW Ladung freigegeben.Ein: Ist immer freigegeben.

Uhr

6640	UhrbetriebAutonomSlave ohne FernverstellungSlave mit FernverstellungMaster
6650	Außentemperatur	Lieferant

Uhrbetrieb

Diese Einstellung legt die Wirkung der Systemzeit auf die Zeiteinstellung des Reglers fest. Die Auswirkungen sind wie folgtAutonom: Die Uhrzeit kann am Regler verstellt werden.Die Uhrzeit des Reglers wird nicht an die Systemzeit angepasst.Slave ohne Fernverstellung: Die Uhrzeit kann am Regler nicht verstellt werden.Die Uhrzeit des Reglers wird automatisch laufend an die Systemzeit angepasst

107/136

• Slave mit Fernverstellung: Die Uhrzeit kann am Regler verstellt werden; gleichzeitig wird die Systemzeit angepasst, da die Änderung vom Master übernommen wird.
  Die Uhrzeit vom Regler wird dennoch automatisch laufend auf die Systemzeit angepasst.
  • Master: Die Uhrzeit kann am Regler verstellt werden.
  Außentemperatur-Lieferant
  Die Uhrzeit des Reglers ist Vorgabe für das System: die Systemzeit wird angepasst In der LPB-Anlage ist nur 1 Außentemperaturfühler notwendig. Dieser ist an einem frei wählbaren Regler angeschlossen und liefert das Signal über den LPB an die Regler ohne Fühler.
  In der Anzeige erscheint als erste Zahl die Segmentnummer und als zweite die Gerätenummer.

6.20 Fehler

Wenn ein Fehler Anliegt kann eine Fehlermeldung in der Infoebene über die Info-Taste abgerufen werden. In der Anzeige wird die Fehlerursache beschrieben.

Quittierungen

Zeilennr.	Bedienzeile
6710	Reset	Alarmrelais

Wenn ein Fehler anliegt kann am Relais QX.. ein Alarm ausgelöst werden. Das Relais QX.. muss dementsprechend konfiguriert sein.

Das Alarmrelais kann mit dieser Einstellung zurückgesetzt werden.

Temperaturalarme

Zeilennr.	Bedienzeile
6740 Vorlauftemperatur 1 Alarm
6741 Vorlauftemperatur 2 Alarm
6743	Kesseltemperatur Alarm

Die Differenz zwischen Sollwert und aktueller Temperatur wird überwacht. Eine bleibende Abweichung über die eingestellte Zeit hinaus löst eine Fehlermeldung aus.

Fehlerhistorie

Zeilennr.	Bedienzeile
6800...6819		Historie ...

Das Grundgerät speichert die letzten 10 aufgetretenen Fehler unverlierbar in einen Fehlerspeicher ab. Jeder weitere Eintrag löscht den Ältesten aus dem Speicher. Pro Fehlereintrag werden Fehlercode und Zeitpunkt abgespeichert.

Wartungsfunktionen

6.21 Sonderbetrieb/Service

Zeilennr.	Bedienzeile
7040	Brennerstunden Intervall
7041 Brennerststunden seit Wartung
7042	Brennerstarts Intervall
7043 Brennerstarts seit Wartung
7044	Wartungsintervall
7045	Zeit seit Wartung
7053	Abgastemperaturgrenze
7054	Verzögerung Abgasmeldung

Brennerstunden Intervall
Brennerstarts Intervall

Sobald die eingestellte Zeit der Brennerstunden oder –starts abläuft, wird eine Wartungsmeldung zur Anzeige gebracht.

Für die Meldung werden die Betriebsstunden und -starts der ersten Brennerstufe (Eingang E1) gezählt

108/136

Brennerststunden, Brennerstarts seit Wartung

Es wird der aktuelle Wert aufsummiert und angezeigt. Der Wert ist in dieser Bedienzeile auf 0 rücksetzbar.

Abgastemperaturgrenze

Löst in der Anzeige eine Wartungsmeldung und falls konfiguriert das Abgasrelais K17 aus.

Verzögerung Abgasmeldung

Verzögert die Anzeige der Wartungsmeldung und die Aktivierung des Abgasrelais (K17).

Schornsteinfeger

Zeilennr.	Bedienzeile
7130	Schornsteinfegerfunktion

Der Brenner wird eingeschaltet. Damit ein möglichst dauernder Brennerbetrieb erzielt wird, ist nur die Kesseltemperatur-Maximalbegrenzung als Ausschaltpunkt aktiv.

Alle angeschlossenen Verbraucher sind vorerst gesperrt, damit der Kessel möglichst schnell den Minimalwert von 64°C erreicht.

Ist der Minimalwert von 64°C erreicht, werden die vorhandenen Heizkreise mit einer Pflichtlast nach und nach eingeschaltet, damit die vom Kessel produzierte Wärme abgenommen wird und so der Brenner eingeschaltet bleibt.

Während aktivierter Schornsteinfegerfunktion bleibt die Kesseltemperatur-Maximalbegrenzung aus Sicherheitsgründen wirksam.

Die Funktion wird durch die Einstellung -- auf dieser Bedienzeile ausgeschaltet oder automatisch nach einem Timeout von 1h.

Ökobetrieb

Zeilennr.	Bedienzeile
7139	ÖkobetriebAus | Ein

Mit dieser Betriebsart für Ökobetrieb wird der Kessel oder ein angesteuerter externer Erzeuger geschaltet. Die Art der Umschaltung kann in separaten Einstellungen in den jeweiligen Menüs der Erzeuger vorgenommen werden:

BZ 2205 Kessel
BZ 6631	Ext Wärmeerzeuger
BZ 6131	Wärmeanforderung Ext Wärmeerzeuger

Handbetrieb

Zeilennr.	Bedienzeile
7140	Handbetrieb

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäss dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand (siehe Tabelle) gesetzt.

Das im Handbetrieb eingeschaltete Brennerrelais kann durch den elektronischen Temperatur-Regler (TR) ausgeschaltet werden.

Bezeichnung Relais Zustand
Oel-/Gaskessel Brenner 1. Stufe K4 einBrenner 2. Stufe K5 einBrenner modul. Freigabe K4 einBrenner modul. Auf Y17 (K5) einBrenner modul. Zu	Y18 aus
	Kesselpumpe	Q1	ein
	Bypasspumpe	Q12	ein
	Rücklaufmischer Auf/Zu	Y7/Y8	aus
Feststoffkessel	Kesselpumpe	Q10	ein
Solar	Kollektorpumpe	Q5	aus
	Kollektorpumpe 2	Q16	aus
	Ext. Tauscherpumpe	K9	aus

109/136

	Stellglied	Pufferspeicher			K8
	Stellglied	Schwimmbad			K18
Trinkwasser	Ladepumpe	Q3	ein	aus	aus
	Umlenkventil	Q3			ein
	Durchmischpumpe		Q32		Y31/Y32 aus
	Zwischenkreispumpe		Q33		ein
	Vorreglermischer	Auf/Zu			aus
	Durchl'erhitzer	Pumpe	Q34
	Durchl'erhitzer	Auf/Zu	Y33/Y34
	Zirkulationspumpe	Q4
	Elektroeinsatz	K6
Pufferspeicher	Erzeuger Sperrventil	Y4	ein	aus
	Rücklaufventil	Y15
Heizkreis 1..3	Heizkreispumpe	Q2	ein
		Q6
		Q20
	Heizkreismischer	Auf/Zu			Y1/Y2
		Y5/Y6
	Hk-Pumpe 2. Stufe	Q21	ein
		Q22
		Q23
Kühlkreis 1	Kühlkreispumpe	Q24	ein
	Kühlkreismischer	Auf/Zu			Y23/Y24 aus
	Umlenkventil	Kühlen	Y21		aus
Vorregler	Zubringerpumpe	Q14	ein		Y19/Y20 aus
	Vorreglermischer	Auf/Zu
Hx-Gruppe	H1-Pumpe	Q15	ein
	H2-Pumpe	Q18
	H3-Pumpe	Q19
Zusatzfunktionen	Alarmausgang	K10	aus
	Zeitprogramm	5	K13		aus
	Wärmeanforderung	K27
	Kälteanforderung	K28
	Speicher Umladepumpe	Q11	aus

Sollwerteinstellung im Handbetrieb

Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige gewechselt werden. Dort wird das Wartungs/Sonderbetriebsymbol angezeigt.

Durch Betätigen der Infotaste wird dabei in die Infoanzeige „Handbetrieb“ gewechselt, in der der Sollwert eingestellt werden kann.

Simulationen

Zeilennr.	Bedienzeile
7150	Simulation Außentemperatur

Zur Erleichterung von Inbetriebnahme und zur vereinfachten Fehlersuche kann eine Außentemperatur im Bereich von -50^ bis 50^ simuliert werden. Während der Simulation wird die aktuelle, die gemischte und die gedämpfte Außentemperatur mit der eingestellten Simulationstemperatur übersteuert.

Die Berechnung der drei genannten Außentemperaturen läuft während der Simulation nach der aktuellen Außentemperatur weiter und die Temperaturen stehen nach Abschluss der Simulation wieder zur Verfügung.

Die Funktion wird durch die Einstellung -- auf dieser Bedienzeile ausgeschaltet oder automatisch nach einem Timeout von 5h.

Telefon Kundendienst

Zeilennr.	Bedienzeile
7170	Telefon Kundendienst

Einstellung der Telefonnummer die in der Infoanzeige erscheint.

6.22 Ein-/Ausgangstest

Zeilennr.	Bedienzeile
7700...7999

Mit dem Ein- und Ausgangstest können die angeschlossenen Komponenten auf ihre einwandfreie Funktionalität überprüft werden.

Durch Anwählen einer Einstellung aus dem Relaistest wird das entsprechende Relais angezogen und damit die angeschlossene Komponente in Betrieb genommen. Dadurch können die Relais auf ihre Funktionstüchtigkeit und die Verdrahtung auf ihre Korrektheit überprüft werden.

Wichtig:

Beim Relaistest bleibt die Begrenzung durch den elektronischen TR (Kesseltemperatur) erhalten. Andere Begrenzungen wirken nicht.

Angewählte Fühlerwerte werden innerhalb von max. 5 Sekunden aktualisiert.

Die Anzeige erfolgt ohne Messwertkorrektur.

6.23 Status

Meldung

Der aktuellen Betriebszustand der Anlage wird mittels Statusanzeigen visualisiert.

Zeilennr.	Bedienzeile
8000 Status Heizkreis 1
8001 Status Heizkreis 2
8002 Status Heizkreis P
8003	Status	Trinkwasser
8005	Status	Kessel
8007	Status	Solar
8008	Status	Feststoffkessel
8010	Status	Pufferspeicher
8011	Status	Schwimmbad

Status Heizkreis

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Wächter angesprochen Wächter angesprochen
Handbetrieb aktiv Handbetrieb aktiv
Estrichfunktion aktiv Estrichfunktion aktiv
Überhitzschutz aktiv
Eingeschränkt, Kesselschutz
Eingeschränkt, TWW-Vorrang
Eingeschränkt, Puffer
Heizbetrieb eingeschränkt
Zwangsabnahme Puffer
Zwangsabnahme TWW
Zwangsabnahme Erzeuger
Nachlauf aktiv
Zwangsabnahme
Einschaltopt+Schnellaufheiz
Einschaltoptimierung
Schnellaufheizung
Heizbetrieb Komfort Heizbetrieb Komfort
Ausschaltoptimierung
Heizbetrieb Reduziert Heizbetrieb Reduziert
Raumfrostschutz aktiv
Vorlauffrostschutz aktiv
Anlagenfrostschutz aktiv
Frostschutz aktiv
Sommerbetrieb Sommerbetrieb
Tages-Eco aktiv
Absenkung Reduziert
Absenkung Frostschutz
Raumtemp'begrenzung
Aus	Aus

Status Trinkwasser

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Wächter angesprochen Wächter angesprochen
Handbetrieb aktiv Handbetrieb aktiv
Frostschutz aktiv Frostschutz aktiv
Rückkühlung via Kollektor Rückkühlung aktiv
Entladeschutz aktivLadezeitbegrenzung aktivLadung gesperrtLadesperre aktiv
Zwang, Max SpeichertempZwang, Max LadetemperaturZwang, LegionellensollwertZwang, NennsollwertZwangsladung aktiv
Ladung Elektro, Leg'sollwertLadung Elektro, NennsollwertLadung Elektro, Red'sollwertLadung Elektro, Fros'sollwertElektroeinsatz freigegebenLadung Elektroeinsatz
Push, LegionellensollwertPush, NennsollwertPush aktiv
Ladung, LegionellensollwertLadung, NennsollwertLadung, ReduziertssollwertLadung aktiv
Nachlauf aktiv	Nachlauf aktiv
	Geladen, Max Speichertemp
	Geladen, Max Ladetemp
	Geladen, Legio'temperatur
	Geladen, Nenntemperatur
Geladen	Geladen, Reduz'temperatur
Aus	Aus

Status Kessel

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
STB angesprochen	STB angesprochen
STB Test aktiv	STB Test aktiv
Störung	Störung
Wächter angesprochen Wächter angesprochen
Handbetrieb aktiv Handbetrieb aktiv
Schornsteinfegerfkt aktiv	Schornsteinfegerfkt, VollastSchornsteinfegerfkt, Teillast
Gesperrt	Gesperrt, ManuellGesperrt, FeststoffkesselGesperrt, AutomatischGesperrt, AußentemperaturGesperrt, Oekobetrieb
Minimalbegrenzung aktiv	Minimalbegrenzung, VollastMinimalbegrenzung, TeillastMinimalbegrenzung aktiv
In Betrieb	AnfahrentlastungAnfahrentlastung, TeillastRückl'begrenzungRückl'begrenzung, Teillast
Ladung Pufferspeicher Ladung PufferspeicherIn Betrieb für HK,TWW In Betrieb für HK,TWWIn Teillastbetrieb für HK,TWW In Teillastbetrieb für HK,TWWFreigegeben für Hk,TWW Freigegeben für HK,TWWIn Betrieb für Trinkwasser In Betrieb für TrinkwasserIn Teillastbetrieb für TWW In Teillastbetrieb für TWWFreigegeben für TWW Freigegeben für TWWIn Betrieb für Heizkreis In Betrieb für HeizkreisIn Teillastbetrieb für HK In Teillastbetrieb für HKFreigegeben für HK Freigegeben für HKNachlauf aktiv Nachlauf aktiv
Freigegeben	Freigegeben
Frostschutz aktiv	Anlagenfrostschutz
Aus	Aus

aktiv

Status Solar

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Handbetrieb aktiv	Handbetrieb aktiv
Störung	Störung
Kollektorfrostschutz aktiv	Kollektorfrostschutz aktiv
Rückkühlung aktiv	Rückkühlung aktiv
Max Speichertemp erreicht	Max Speichertemp erreicht
Verdampfungsschutz aktiv	Verdampfungsschutz aktiv
Überhitzschutz aktiv	Überhitzschutz aktiv
Max Ladetemp erreicht	Max Ladetemp erreicht
Lad'ng TWW+Puffer+Sch'bad	Lad'ng TWW+Puffer+Sch'bad
Ladung Trinkwasser+Puffer	Ladung Trinkwasser+Puffer
Ladung Trinkwasser+Sch'bad	Ladung Trinkwasser+Sch'bad
Ladung Puffer+Schwimmbad	Ladung Puffer+Schwimmbad
Ladung Trinkwasser	Ladung Trinkwasser
Ladung Pufferspeicher Ladung Pufferspeicher
Ladung Schwimmbad	Ladung Schwimmbad
Einstrahlung ungenügend Einstrahlung ungenügend	Min Ladetemp nicht erreichtTemp'differenz ungenügend

Status Feststoffkessel

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Störung	Störung
Handbetrieb aktiv	Handbetrieb aktiv
Überhitzschutz aktiv	Überhitzschutz aktiv
In Betrieb	NachlaufIn Betrieb
Frostschutz aktiv	AnlagenfrostschutzKesselfrostschutz
Aus	Aus

aktiv aktiv

Status Pufferspeicher

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Frostschutz aktiv Frostschutz aktiv
Ladung Elektroeinsatz	Ladung Elektro, NotbetriebLadung Elektro, Quell'schutzLadung Elektro, Abtauen
Ladung eingeschränkt	LadungEingeschränkt,
Ladung aktiv	Zwangsladung aktivLadung aktiv
Rückkühlung aktiv	Rückkühlung via KollektorRückkühlung via TWW/Hk's
Geladen	Geladen, Max SpeichertempGeladen, Max LadetempGeladen, Zwanglad SolltempGeladen, SolltemperaturGeladen, Min Ladetemp
Kalt	Kalt
Keine Wärmeanforderung Keine Wärmeanforderung

gesperrt TWW-Vorrang

113/136

6.24 Diagnose Erzeuger

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr.	Bedienzeile
8610...8699

6.25 Diagnose Verbraucher

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr.	Bedienzeile
8700...9099

6.26 Anzeigelisten

Für anstehende Fehler sind Prioritäten zugewiesen. Ab einer Priorität 6 werden Alarmmeldungen abgesendet, die über Fernüberwachung (OCI) verwendet werden. Zusätzlich wird das Alarmrelais gesetzt. Hinweise zu Anzeigen und Fehlermeldungen s. Seite 28.

6.26.1 Fehlercode

Fehler-Code	Fehlerbeschreibung	Priorität
0	kein	Fehler
10	Außentemperatur	Fühlerfehler	6
20	Kesseltemperatur	1	Fühlerfehler
25	Feststoffkesseltemperatur (Holz) Fühlerfehler	9
26	Gemeinsame Vorlauftemperatur Fühlerfehler	6
28	Rauch/Abgastemperatur	Fühlerfehler
30	Vorlauftemperatur 1 Fühlerfehler		6
32	Vorlauftemperatur 2 Fühlerfehler		6
38	Vorlauftemperatur Vorregler Fühlerfehler		6
40	Rücklauftemperatur	1	Fühlerfehler
46	Rücklauftemperatur Kaskade Fühlerfehler		6
47	Gemeinsame Rücklauftemperatur Fühlerfehler		6
50	Trinkwassertemperatur	1	Fühlerfehler
52	Trinkwassertemperatur	2	Fühlerfehler
54	TWW-Vorregler	Fühlerfehler
57	TWW	Zirkulationstemperatur	Fühlerfehler
60	Raumtemperatur	1	Fühlerfehler
65	Raumtemperatur	2	Fühlerfehler
68	Raumtemperatur	3	Fühlerfehler
70	Pufferspeichertemperatur	1	Fühlerfehler
71	Pufferspeichertemperatur	2	Fühlerfehler
72	Pufferspeichertemperatur	3	Fühlerfehler
73	Kollektortemperatur	1	Fühlerfehler
74	Kollektortemperatur	2	Fühlerfehler
81	LPB	Kurzschluss
82	LPB	Adresskollision
83	BSB-Draht	Kurzschluss
84	BSB Adresskollision		3
85	BSB-Funk	Kommunikationsfehler
98	Erweiterungsmodul 1 Fehler (Sammelfehler)		6
99	Erweiterungsmodul 2 Fehler (Sammelfehler)		6
100	Zwei Uhrzeitmaster (LPB)		3
102	Uhrzeitmaster ohne Gangreserve (LPB)		3
105	Wartungsmeldung		5
109	Kesseltemperatur Überwachung		9
110	STB Störabschaltung		9
117	Obere Druckgrenze (überschritten)		6
118	Kritische untere Druckgrenze (unterschritten)		6
121	Vorlauftemperatur 1 (Hk1) Überwachung		6
122	Vorlauftemperatur 2 (Hk2) Überwachung		6
126	Trinkwasser-Ladeüberwachung		6
127	Legionellentemperatur nicht erreicht		6
131	Brennerstörung		9
146	Konfigurationsfehler Sammelmeldung		3
171	Alarmkontakt 1 (H1) aktiv		6
172	Alarmkontakt 2 (H2) aktiv		6
173	Alarmkontakt 3 (EX2/230VAC) aktiv		6
174	Alarmkontakt 4 (H3) aktiv		6
176	Obere Druckgrenze 2 (überschritten)		6
177	Kritische untere Druckgrenze 2 (unterschritten)		6
178	Temperaturwächter Heizkreis 1		3
179	Temperaturwächter Heizkreis 2		3
217	Fühler-/Sensorfehler Sammelmeldung		6
218	Drucküberwachung Sammelmeldung		6
243	Schwimmbadtemperatur Fühlerfehler		6
320	TWW Ladetemperatur Fühlerfehler		6
321	Durchl'erhitzer Zapftemperatur Fühlerfehler		6
322	Obere Druckgrenze 3 (überschritten)		6
323	Kritische untere Druckgrenze 3 (unterschritten)		6

115/136

324 BX gleiche Fühler 3
325 BX/Erweiterungsmodul gleiche Fühler 3
326 BX/Mischergruppe gleiche Fühler 3
327 Erweiterungsmodul gleiche Funktion 3
328 Mischergruppe gleiche Funktion 3
329 Erweit'modul/Mischergruppe gleiche Funktion
330 Fühler BX1 keine Funktion 3
331 Fühler BX2 keine Funktion 3
332 Fühler BX3 keine Funktion 3
333 Fühler BX4 keine Funktion 3
334 Fühler BX5 keine Funktion 3
335 Fühler BX21 keine Funktion 3
336 Fühler BX22 keine Funktion 3
337 Fühler BX1 keine Funktion 3
338 Fühler BX12 keine Funktion 3
339 Kollektorpumpe Q5 fehlt
340 Kollektorpumpe Q16 fehlt
341 Kollektorfühler B6 fehlt
342 Solar TWW-Fühler B31 fehlt
343 Solareinbindung fehlt
344 Solarstellglied Puffer K8 fehlt
345 Solarstellglied Schwimmbad K18 fehlt
346 Feststoffkesselpumpe Q10 fehlt
347 Feststoffkessel Vergleichsfühler fehlt
348 Feststoffkessel Adressfehler
349 Pufferrücklaufventil Y15 fehlt
350 Pufferspeicher Adressfehler
351 Vorregler/Zubringerpumpe Adressfehler
352 Hydraulische Weiche Adressfehler
353 Kaskadenfühler B10 fehlt

3

6.26.2 Störungssuche

Störung	Ursache	Behebung
Anzeige von unrealistischen 5-stelligen Temperaturwer- tenund/oderKeine Klartextanzeige bei einigen Parametern, statt dessen Anzeige von einfa- chen Zahlenfolgen	Raumeinheiten QAA 75 oder QAA 78 der Version A arbei- ten nur mit Reglern RVS 53 der Version A zusammen.	Austausch der QAA 75 bzw. der QAA 78 oder Austausch des Reg- lers RVS 53.Raumeinheiten QAA 75 oder QAA 78 der Version B arbeiten mit Reglern RVS 53 aller Versionen zusammen.

6.26.3 Wartungscode

Wartung-Code	Wartungsbeschreibung	Priorität
1	Brennerbetriebsstunden überschritten	6
2	Brennerstarts überschritten	6
3	Wartungsintervall überschritten	6
5	Wasserdruck Heizkreis zu niedrig(Untere Druckgrenze 1 unterschritten)	9
18	Wasserdruck 2 Heizkreis zu niedrig(Untere Druckgrenze 2 unterschritten)	9
10	Batterie Aussenfühler wechseln	6
21	Maximale Abgastemperatur überschritten	6
22	Wasserdruck 3 zu niedrig(Untere Druckgrenze 3 unterschritten)	9

6.26.4 Sonderbetriebscode

Sonderbetriebs-Code	Beschreibung
301	Handbetrieb
302	STB-Test
303	Schornsteinfegerfkt
309	Simulation Aussentemp
310	Alternativenergiebetrieb
314	Ökobetrieb

7 Anwendungsschemas

Die Anwendungen sind als Grundschemen und Zusatzfunktionen dargestellt. Die Grundschemen sind mögliche Anwendungen die ohne Multifunktionsausgänge realisiert werden können.

7.1 Grundschemas

Die Grundscemen sind Anlagenbeispiele die mit Standardausgängen realisiert werden können und sind mit wenigen Einstellungen funktionsfähig sind.

7.1.1 Grundschema RVS63.283

Standardschema

7.2 Erzeugervarianten

Brenner 1 stufig Brenner 2 stufig Modulierend

Brenner ohne Kesselfühler

RVS63..

7.3 Zusatzfunktionen allgemein

Die Zusatzfunktionen sind über die Bedienseite „Konfiguration“ einstellbar und ergänzen die Grundschemas entsprechenden Regler.

Welche und wie viel dieser Zusatzfunktionen angewandt werden können ist abhängig von den multifunktionalen Aus- bzw. Eingänge QX... oder BX...

Die Verwendung von Zusatzfunktionen benötigt je nach Anwendung entsprechenden Einstellungsaufwand in den Bedienzeilen.

Solar

TWW Ladung Kollektorpumpe, Kollektor- fühler

Pufferladung

Solare Speicher- und Schwimmbadladung über Umlenkventile mit 1 Kollektorfeld

Solare Speicher- und Schwimmbadladung über Umlenkventile mit 2 Kollektorfelder

Solare Speicher- und Schwimmbadladung über Ladepumpen mit 1 Kollektorfeld

Solare Speicher- und Schwimmbadladung über Ladepumpen mit 2 Kollektorfelder

TWW Zirkulationspumpe

TWW Elektroeinsatz

Erzeugersperrventil Puffer 2. Trinkwasserfühler

Heizkreis

Heizkreispumpe HKP

Umformer

Zubringerpumpe Q14

Schwimmbad

Schwimmbad K18

Hydraulische Weiche

Schienenvorlauffühler

Legende Netzspannung

Schema	Funktion	Anschluss
T2 Brenner	1. StufeFreigabe modulierender Brenner		T1, T2
T8 Brenner	2. StufeLuftklappe modulierender Brenner = AUF		QX4
Q1 Kesselpumpe	QX1, QX2, QX3, QX4
Q2	1. HeizkreispumpeKesselpumpe		Q2
Q3	Trinkwasserladepumpe/Umlenkventil		Q3
Q4 Zirkulationspumpe	QX1, QX2, QX3, QX4
Q5 Kollektorpumpe	QX1, QX2, QX3, QX4
Q6 2. Heizkreispumpe	Q6, QX21
Q10	Feststoffkesselpumpe		QX1, QX2, QX3, QX4
Q12 Bypasspumpe	QX1, QX2, QX3, QX4
Q14	Zubringerpumpe	QX23
Q15/18/19	H1/2/3 Pumpe		QX1, QX2, QX3, QX4
Q16	Kollektorpumpe 2		QX1, QX2, QX3, QX4
Q20 Heizkreispumpe	HKP	QX1, QX2, QX3, QX4
Q25	Kaskadenpumpe		QX1, QX2, QX3, QX4
Q34	Durchlauferhitzer Pumpe		QX23
Y1	1. Heizkreis-Mischer		Y1, Y2
Y4	Erzeugersperrventil		QX1, QX2, QX3, QX4
Y5	2. Heizkreis-Mischer AUF		Y5, QX21
Y6	2. Heizkreis-Mischer ZU		Y6, QX22
Y7	Rücklaufhochhaltung		Y7, Y8
Y19	Vorregler		QX21, QX22
Y25	Rücklaufhochhaltung-Ventil AUF		QX21
Y26	Rücklaufhochhaltung-Ventil ZU		QX22
Y31	Trinkwasservorregler-Mischer AUF		QX21
Y32	Trinkwasservorregler-Mischer ZU		QX22
Y33	Durchlauferhitzerventil AUF		QX21
Y34	Durchlauferhitzerventil ZU		QX22
K6	Elektroeinsatz		QX1, QX2, QX3, QX4
K5	Luftklappe modulierender Brenner = ZU		QX1, QX2, QX3, QX4
K8	Solarstellglied Puffer		QX1, QX2, QX3, QX4
K9	Solarpumpe ext.Tauscher		UX
K18	Solarstellglied Schwimmbad		QX1, QX2, QX3, QX4

125/136

Legende Kleinspannung

B1	Vorlauffühler HK1	B1
B12	Vorlauffühler HK2	B12
B13 Schwimmbadfühler BX1, BX2, BX3, BX4
B2	Kesselfühler TK1	B2
B22 Feststoffkesselfühler BX1, BX2, BX3, BX4
B3	Trinkwasserfühler oben	B3
B31 2. Trinkwasserfühler unten BX1, BX2, BX3, BX4
B35	Trinkwasservorlauffühler BX21
B38	Trinkwasser Zapffühler	BX21
B4 Pufferspeicherfühler	BX1, BX2, BX3, BX4
B41 Pufferspeicherfühler	BX1, BX2, BX3, BX4
B15	Vorlauffühler Vorregler	BX21
B39 TWW Zirkulationsfühler B39	BX1, BX2, BX3, BX4
B6 Kollektorfühler	BX1, BX2, BX3, BX4
B61 Kollektorfühler 2	BX1, BX2, BX3, BX4
B7 Rücklauffühler	BX1, BX2, BX3, BX4
B70 Kaskadenrücklauffühler	BX1, BX2, BX3, BX4
B8 Abgastemperaturfühler	BX1, BX2, BX3, BX4
B9	Außentemperaturfühler	B9
B10 Schienenvorlauffühler	BX1, BX2, BX3, BX4
RG1	Raumgerät 1	CL-, CL+
RG2	Raumgerät 2	CL-, CL+

8 Technische Daten

8.1 Grundgeräte RVS...

Speisung	Bemessungsspannung	AC	230
	Bemessungsfrequenz 50/60 Hz
	Maximale Leistungsaufnahme RVS63.283: 11 VA
	Absicherung der Zuleitungen max. 10 AT
Klemmenverdrahtung	Speisung und Ausgänge Draht oder Litze (verdrillt oder mit Ader-endhülse):
		1 Ader: 0.5 mm^2 2.5 mm^2
		2 Adern: 0.5 mm^2 1.5 mm^2
		3 Adern: nicht erlaubt
Funktionsdaten	Softwareklasse	A
	Wirkungsweise nach EN 60730 1.B (automatische Wirkungsweise)
Eingänge	Digitaleingänge H1 und H2 Schutzkleinspannung für potentialfreie kleinspannungsfähige Kontakte:
		Spannung bei offenem Kontakt:
		DC 12 V
		Strom bei geschlossenem Kontakt:
		DC 3 mA
	Analogeingang H1, H2 Schutzkleinspannung
		Arbeitsbereich: DC (0...10) V
		Innenwiderstand: > 100 kΩ
	Netzeingang S3, 4 und EX2 AC 230 V ( ± 10 %)
		Innenwiderstand: > 100 kΩ
	Fühlereingang B9	NTC1k (QAC34)
	Fühlereingänge B1, B2, B3, B12, BX1, BX2, BX3, BX4	NTC10k (QAZ36, QAD36)
	Fühlereingänge BX1...BX4	PT1000 (wahlweise für Kollektor- und Ab-gasfühler)
	Zulässige Fühlerleitungen (Cu)
	Bei Leitungsquerschnitt:	0.25	0.5	0.75	1.0	1.5	mm^2
	Maximallänge:	20	40	60	80	120	m
Ausgänge	Relaisausgänge
	Bemessungsstrombereich	AC 0.02...2 (2) A
	Maximaler Einschaltstrom	15 A während ≤ 1 s
	Maximaler Gesamt-Strom (aller Relais)	AC 10 A
	Bemessungsspannungsbereich	AC (24...230) V (für potentialfreie Ausgän-ge)
	Triac-Ausgang QX3
	Bemessungsstrombereich
	ON/OFF Betrieb	AC 0.05...2 (2) A
	Drehzahlsteuerung	AC 0.05...1.4 (1.4) A
	Maximaler Einschaltstrom	4 A während ≤ 1 s
	Analog Ausgang U1	Ausgang ist kurzschlussfest
	Ausgangsspannung	U_out = 0 10.0 V
	Strombelastung	± 2 mA RMS; ± 2.7 mA peak
	Ripple	≤ 50 mVpp
	Genauigkeit Nullpunkt	< ± 80 mV
	Fehler restlicher Bereich	≤ 130 mV

127/136

Schnittstellen, Leitungs-längen	BSB	2 Draht-Verbindung nicht vertauschbar
	Max. Leitungslänge
	Grundgerät-Peripheriegerät	200 m
	Max. Gesamtleitungslänge	400 m (Max. Kabelkapazität: 60 nF)
	Minimaler Leitungsquerschnitt	0.5 mm^2
	LPB	Cu-Kabel 1,5 mm^2 , 2-Draht nicht ver-tauschbar
	mit Regler-Busspeisung (pro Regler)	250 m
	mit zentraler Busspeisung	460 m
	Busbelastungszahl	E = 3
Schutzart und Schutz-klasse	Gehäuseschutzart nach EN 60529 IP 00
	Schutzklasse nach EN 60730 Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforde-rungen für Schutzklasse II
	Verschmutzungsgrad nach EN 60730 Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach EMV-Richtlinie	89/336/EWG
	- Störfestigkeit	- EN 61000-6-2
	- Emissionen	- EN 61000-6-3
	Niederspannungsrichtlinie	73/23/EWG
	- elektrische	Sicherhein 60730-1, EN 60730-2-9
Klimatische Bedingun-gen	Lagerung nach IEC721-3-1 Klasse 1K3	Temp. -20...65°C
	Transport nach IEC721-3-2 Klasse 2K3	Temp. -25...70°C
	Betrieb nach IEC721-3-3 Klasse 3K5	Temp. 0...50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung RVS63.283: 648 g

8.2 Bedien- und Raumgeräte QAA 7x..

Speisung	Für Geräte ohne Batterien:
	Busspeisung	BSB
	Für Geräte mit Batterien:
	Batterien	3 Stk
	Batterietyp	1.5 V Alkali der Grösse AA (LR06)
	Batterielebensdauer	~ 1.5 Jahre
Raumtemperatur-messung (nur für QAA7x../ QAA55..)	Messbereich:	0...50 °C
	gemäß EN12098:
	Bereich 15...25°C	innerhalb Toleranz von 0.8 K
	Bereich 0...15°C resp. 25...50°C	innerhalb Toleranz von 1.0 K
	Auflösung	1/10 K
Schnittstellen	QAA75..	BSB-W,2 Draht-Verbindung nicht vertauschbar
	Max. Leitungslänge Grundgerät-Peripheriegerät	QAA75.. = 200 m
	QAA78..	BSB-RFFrequenzband 868 MHz
Schutzart und Schutz-klasse	Gehäuseschutzart nach EN 60529 IP20 für QAA7..
		Normale Verschmutzung
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit,EMV etc.	CE-Konformität nach
	EMV-Richtlinie	89/336/EWG
	- Störfestigkeit	- EN 61000-6-2
	- Emissionen	- EN 61000-6-3
	Niederspannungsrichtlinie	73/23/EWG
	- elektrische Sicherheit	- EN 60730-1, EN 50090-2-2
	Funk	EN 300 220-1 (25-1000MHz)
Klimatische Bedingungen	Für Geräte ohne Batterien:
	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..65°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
	Für Geräte mit Batterien:
	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..30°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung	QAA75.61x: 170 g
		QAA78.610: 312 g

8.3 Funkmodul AVS71.390

Speisung	Speisung ab Grundgerät RVS...	5,5V DC
	Maximale Leistungsaufnahme Max. 0.11 VA
Schnittstellen	Anschluss an Grundgeräte RVS...(Speisung, Kommunikation)	6-poliges, vorkonfektioniertes Flachband-kabel, fest montiertLänge 1,5m
	Funksender	BSB-RFFrequenzband 868 MHz
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP40
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nachEMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische SicherheitFunk	89/336/EWG- EN 61000-6-1, EN 61000-6-2- EN 61000-6-3, EN 61000-6-473/23/EWG- EN 60730, EN 50090-2-2EN 300 220-1 , -3 (25-1000MHz)EN 301 489-1 , -3
Klimatische Bedingungen	Lagerung nach EN 60721-3-1Transport nach EN 60721-3-2 Klasse 2K3,Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0...50°C (ohne Betau-ung)	Klasse 1K3, Temp. -20...65°CTemp. -25...70°C
Gewicht	Gewicht ohne Verpackung 54 g

129/136

8.4 Funk-Aussenfühler AVS13.399

Speisung	Batterien 2 Stk
	Batterietyp 1.5 V Alkali der Grösse AAA (LR03)
	Batterielebensdauer ~ 2 Jahre
Schnittstellen	Funksender	BSB-RFFrequenzband 868 MHz
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP20
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach EMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische SicherheitFunk	89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 50090-2-2EN 300 220-1 (25-1000MHz)
Klimatische Bedingungen	Für Geräte ohne Batterien:Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..65°CTransport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°CBetrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)Für Geräte mit Batterien:Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..30°CTransport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°CBetrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
Außentemperaturmessung	Aussenfühler	QAC34/101
	Messbereich	-50..50	°C
	Kabellänge	max.	5
Gewicht	Gewicht ohne Verpackung	Funksender 160 gAussenfühler QAC34 73 gKabel 70 g

8.5 Funk-Repeater AVS14.390

Speisung	Nennspannung	AC 230 V ± 10 % (Primärseite AC/AC Adapter)
	Nennfrequenz	50 Hz ± 6 %
	Maximale Leistungsaufnahme	Max. 0.5 VA
Schnittstellen	Funksender	BSB-RFFrequenzband 868 MHz
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP20
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach EMV-Richtlinie	89/336/EWG
	- Störfestigkeit	- EN 61000-6-2
	- Emissionen	- EN 61000-6-3
	Niederspannungsrichtlinie	73/23/EWG
	- elektrische Sicherheit	- EN 60730-1, EN 50090-2-2
	Funk	EN 300 220-1 (25-1000MHz)

130/136

Klimatische Bedingungen

Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20...65°C

Transport nach IEC721-3-2 Klasse 2K3 Temp. -25...70°C

Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0...50°C (ohne Betauung)

Gewicht

Gewicht ohne Verpackung Funk-Repeater 112 g

Netzgerät 195 g

8.6 Fühlerkennlinien

8.6.1 NTC 1 k

T [°C]	R[Ohm]	T [°C]	R[Ohm]	T [°C]	R[Ohm]
-30.0	13'034		0.0		2'857	30.0
-29.0	12'324		1.0		2'730	31.0
-28.0	11'657		2.0		2'610	32.0
-27.0	11'031		3.0		2'496	33.0
-26.0	10'442		4.0		2'387	34.0
-25.0	9'889		5.0		2'284		35.0
-24.0	9'369		6.0		2'186		36.0
-23.0	8'880		7.0		2'093		37.0
-22.0	8'420		8.0		2'004		38.0
-21.0	7'986		9.0		1'920		39.0
-20.0	7'578		10.0	1'840	40.0
-19.0	7'193	11.0		1'763	41.0
-18.0	6'831	12.0		1'690	42.0
-17.0	6'489	13.0		1'621	43.0
-16.0	6'166	14.0		1'555	44.0
-15.0	5'861	15.0		1'492	45.0
-14.0	5'574	16.0		1'433	46.0
-13.0	5'303	17.0		1'375	47.0
-12.0	5'046	18.0		1'320	48.0
-11.0	4'804	19.0		1'268	49.0
-10.0	4'574	20.0		1'218	50.0
-9.0	4'358	21.0	1'170
-8.0	4'152	22.0	1'125
-7.0	3'958	23.0	1'081
-6.0	3'774	24.0	1'040
-5.0	3'600	25.0	1'000
-4.0	3'435	26.0	962
-3.0	3'279	27.0	926
-2.0	3'131	28.0	892
-1.0	2'990	29.0	859

8.6.2 NTC 10 k

T [°C] R[Ohm] T [°C] R[Ohm] T [°C]			R[Ohm]
-30.0	175203	50.0	3605	130.0	298
-25.0	129289	55.0	2989	135.0	262
-20.0	96360	60.0	2490	140.0	232
-15.0	72502	65.0	2084	145.0	206
-10.0	55047	70.0	1753	150.0	183
-5.0	42158	75.0	1481	155.0	163
0.0	32555	80.0	1256	160.0	145
5.0	25339	85.0	1070	165.0	130
10.0	19873	90.0	915		170.0
15.0	15699	95.0	786		175.0
20.0	12488	100.0	677		180.0
25.0	10000	105.0	586		185.0
30.0	8059	110.0	508	190.0
35.0	6535	115.0	443	195.0
40.0	5330	120.0	387	200.0
45.0	4372	125.0	339

8.6.3 PT1000

T [°C] R[Ohm] T [°C] R[Ohm] T [°C] R[Ohm]
-30	882.2	50	1194.0	130	1498.3
-25	901.9	55	1213.2	135	1517.1
-20	921.6	60	1232.4	140	1535.8
-15	941.2	65	1251.6	145	1554.6
-10	960.9	70	1270.8	150	1573.3
-5	980.4	75	1289.9	155	1591.9
0			1000.0	80		1309.0	160	1610.5
5			1019.5	85		1328.0	165	1629.1
10	1039.0		90	1347.1	170	1647.7
15	1058.5		95	1366.1	175	1666.3
20	1077.9		100	1385.1	180	1684.8
25	1097.3		105	1404.0	185	1703.3
30	1116.7		110	1422.9	190	1721.7
35	1136.1		115	1441.8	195	1740.2
40	1155.4		120	1460.7	200	1758.6
45	1174.7		125	1479.5

Stichwortverzeichnis

2

1. Pumpenstufe....92

2x1 Kaskade ....72

A

Absoluter Vorrang 68

Adaption....59

Alarmausgang K10 92

Alarmsignal 92

Anhebung Reduziert-Sollwert 64

Anlagenfrostschutz ....103

Anlageschema 104

Antrieb Laufzeit 65

Anwendungen 118

Anwendungsschemas....118

Aufheizdauer....63

Ausschalt-Optimierung Max....64

Aussenfühlerkorrektur....103

Außentemperatur Lieferant 108

Außentemperatur-Simulation 111

Auto Erzeugersperre....80

B

Bediensperre....53

Belegreifheizen 66

Betriebsart Heizkreise....58

Betriebsartumschaltung ....67, 68, 108

Betriebsart-Umschaltung 95

Betriebsniveau ....57

Bodenheizung 66

Brennerstunden 109

Busspeisung 107

Busspeisung Status 107

Bypasspumpe Q12 92

D

Datum 53

Druckmessung 96

E

ECO-Funktionen 59

Ein- / Ausschaltzeit-Optimierung....64

Ein-/Ausgangstest....112

Eingangstest Fühler 112

Einschalt-Optimierung Max....64

Elektroeinsatz Betriebsart 83

Elektroeinsatz Freigabe 83

Elektroeinsatz Regelung 84

Elektroheizeinsatz....83

Erzeugersperre 95, 97, 108

Estrich Funktion ......66

Estrich Sollwert manuell....66

Estrich-Austrocknungsfunktion ......66

F

Fehler 109

Fehlerhistorie ....109

Ferien

Beginn....57

Ende 57

Ferienprogramm....57

Frostschutz....58

Frostschutzsollwert 58

Fühler speichern 104

Fühlereingang BX1, 2, 3, 4 .....94

Fühlerkorrekturen....103

Fühlertest 112

Fühlerzustand 104

Führungsarten....61

Funk 56

Binding....56

Testmode....56

Funktionsheizen 66

Funktionskontrolle 25

G

Gebäude- und Raummodell 103

Gebäudebauweise 103

Geräteadresse ....107

Gerätedaten 106

Geräte-Version....55

Gleitender Vorrang....68

Grundschemen....118

H

H1/H2/H3 mit Pufferspeicher ....70

H1/H2/H3 Vorregler/Zubring'pumpe....70

H1-Pumpe 92

H1-Pumpe Q15 92

H2-Pumpe 92

H3-Pumpe 93

Handbetrieb....110

Heizkennlinie....59

Heizkennliniensteilheit....59

Heizkörperventile 62

Heizkreispumpe 2 92

Heizkreispumpe HKP Q20 92

|

Inbetriebsetzung......25

K

Kein Vorrang 68

Kennlinie-Adaption ....59

Kennlinie-Adaption 59

Kennlinie-Steilheit....59

Kennlinie-Steilheit....59

Kennlinie-Verschiebung ....59

Kennlinie-Verschiebung ....59

Kessel....71

Kessel-Bypasspumpe....92

Kesselpumpe Q1....92

Kesseltemperatursollwert 72

Kollektor-Frostschutz....78

Kollektorpumpe

Mindestlaufzeit 77

Kollektorpumpe Q5....92

Kollektorstartfunktion....77

Kollektorüberhitzschutz 78

Kollektorüberhitzschutzfunktion....70, 80, 83

Komfortsollwert....58

Konfiguration ....86

Kontrollnummer Erzeuger 1 ....104

Kontrollnummer Erzeuger 2 ....104

Kontrollnummer Heizkreis 104

Kontrollnummer Speicher....104

Korrektur Raumfühler 55

L

Ladeart 83

Laderegelung ....83

Laderegler (dT)....76

Ladetemperatur Maximum 83

Legionellenfunktion 69

periodisch....69

Sollwert 69

Wochentag....69

Zeitpunkt 69

Zirkulationspumpe....69

Legionellenfunktion Verweildauer 69

M

Minimaler Vorlaufsollwert H1....96

Minimal-Vorlauftemperatur-Sollwert TVHw .....95

Mischerregelung....65

Mischerüberhöhung....65

Mit Pufferspeicher 67, 85

Mit Vorregler/Zubring'pumpe....85

0

Ökobetrieb....71

P

Parallelverschiebung 59

Parameter zurücksetzen.... 104

Programmiersperre.... 53

Pufferspeicherfunktion.... 67, 70, 85

Pumpenheizkreisen 62

Pumpenkreisen.... 65

Q

Quittierungen 109

R

Raumeinfluss.... 61

Raumtemperatur.... 58

Raumtemperaturbegrenzung.... 62

Reduziert-Anhebung Beginn 65

Reduziert-Anhebung Ende 65

Reduziert-Sollwert 58

Referenzraum.... 62

Reine Raumführung 61

Reine Witterungsführung...... 61

Relaisausgang QX1, 2, 3, 4....91

Reset 29

Reset Alarmrelais 109

Rückkühltemperatur 83

Rückkühlung Kessel/HK 83

Rückkühlung Kollektor.... 83

Rücklaufhochhaltung 72, 75

Rücklauftemperatur

Absenkung 81

Anhebung....81

s

Schaltpunkte....57

Schaltzeiten 57

Schnellabsenkung 63

Schnellaufheizung 63

Schornsteinfegerfunktion.... 110

Schornsteinfunktion 29

Schutzbetrieb....58

Segmentadresse 107

Simulation Außentemperatur.... 111

Simulationen.... 111

Software-Version 106

Solar 76

Sollwert Min-/Maximum 71

Sollwerte.... 58

Sommer-/Winterheizgrenze.... 59

Sommerumschaltung.... 107

Sommerzeitumstellung 53

Sprache 53

Standardwerte 57

STB-Test 29

T

Tagesheizgrenze ....59

Telefon Kundendienst ....111

Temperaturalarme ....109

Temperaturdifferenz Kollektor....76

Temperaturwert.... 96

Thermostat....86

Trinkwasseranforderung 83

Trinkwasser-Elektroheizeinsatz 91

Trinkwasser-Elektroheizeinsatz K6....91

Trinkwasser-Sensor B3....86

Trinkwasser-Stellglied Q3 86

Trinkwasser-Zirkulationspumpe 91

Trinkwasser-Zirkulationspumpe Q4 91

Trinkwasserzuordnung....107, 108

U

Überhitzschutz 83

Überhitzschutz Pumpenheizkreis....65

Uhrbetrieb ....108

Uhrzeit....53

Umladeüberhöhung 83

V

Verdampfung Wärmeträger....78

Vorlaufsollwert-Begrenzungen 61

Vorlaufsollwert-Maximum....61

Vorlaufsollwert-Minimum....61

Vorlaufsollwertüberhöhung 83

W

Wärmeanforderung H1/H3 96

Wartung/Service....109

Wartungsfunktionen 109

Werkseinstellungen....57

Winterzeitumstellung....53

Wirkbereich Umschaltungen 107, 108

Wirkung Bedienung....55

Witterungsführung mit Raumeinfluss ....61

Wochentag 53

Z

Zeitkonstante Gebäude....103

Zeitprogramme....57

Zirkulationspumpe Taktbetrieb....69

Zirkulationspumpe Freigabe....69

Zuordnung Raumgerät 1 ....55

MHG Heiztechnik GmbH

Brauerstraße 2

21244 Buchholz i.d.N.

Ihr Heizungsfachmann berät Sie gern:
