BEDIENUNGSANLEITUNG RVS 53.283 SIEMENS

Montage—Betrieb—Wartung

Stand 19.06.2006

Bedieneinheit für Unit EcoStar

Ausgabe 1.0 MHG

Reglerserie A

Inhaltsverzeichnis

1 ÜBERSICHT 4

1.1 Übersicht 4
1.2 Sortimentsübersicht 4

2 SICHERHEITSHINWEISE....5

2.1 Hinweise zur Produkthaftpflicht 5

3 MONTAGE- UND INSTALLATION 6

3.1 Vorschriften Elektrische Installation....6
3.2 Grundgerät RVS 53.283 6
3.2.1 Anschlussklemmen RVS 53.283....7
3.2.2 Klemmenbezeichnung RVS 53.283....8
3.3 Raumgerät QAA 75.611....10
3.4 Funkkomponenten....12
3.4.1 Funkmodul AVS 71.390 12
3.4.2 Raumgerät QAA 78.610....12
3.4.3 Funk-Außenfühler AVS 13.399....16
3.4.4 Funk-Repeater AVS 14.390 18
3.4.5 Kontrolle der Funkkomponenten....18

4 INBETRIEBNAHME....19

4.1 Inbetriebnahme....19

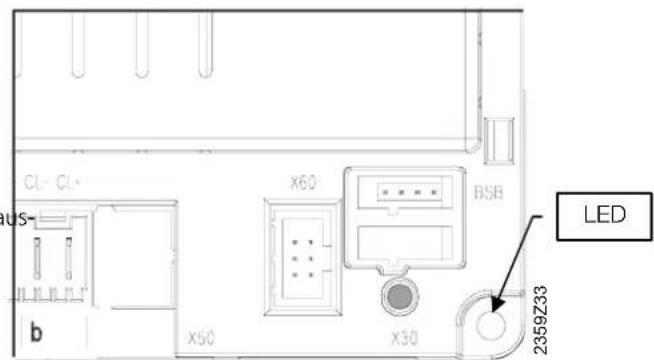

4.2 LED am Grundgerät RVS53.283....19

5 HANDHABUNG 20

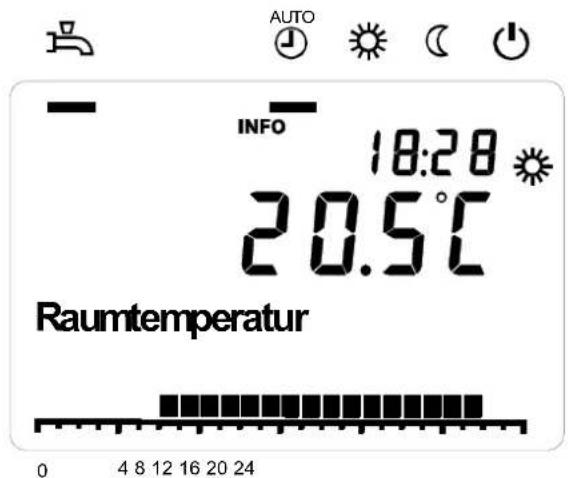

5.1 Bedienung (Bedienelemente)....20
5.2 Programmierung....23

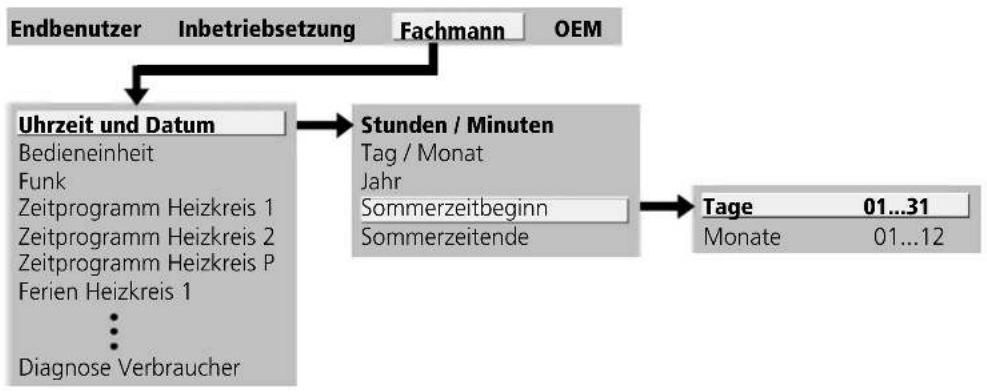

5.2.1 Einstellprinzip 23
5.2.2 Benutzerebenen 25
5.2.3 Übersicht der Einstellungen 26
5.3 Einstellungen im Detail 34
5.3.1 Uhrzeit & Datum 34
5.3.2 Uhrzeit & Datum 34
5.3.3 Funk 35
5.3.4 Zeitprogramme 36
5.3.5 Ferien 36
5.3.6 Heizkreise 36
5.3.7 Trinkwasser 42
5.3.8 Kessel 43
5.3.9 Solar 44
5.3.10 Trinkwasser-Speicher 45

5.3.11 Konfiguration 46
5.3.12 Fehler 50
5.3.13 Wartung/Service 51
5.3.14 Ein-/Ausgangstest 51
5.3.15 Status 52
5.3.16 Statusmeldungen 52
5.3.17 Diagnose Erzeuger 53
5.3.18 Diagnose Verbraucher.... 53
5.4 Anzeigelisten 54
5.4.1 Errorcode 54
5.4.2 Wartungscode 54

6 ANWENDUNGSSCHEMAS 55

6.1 Anwendungsschemas 55

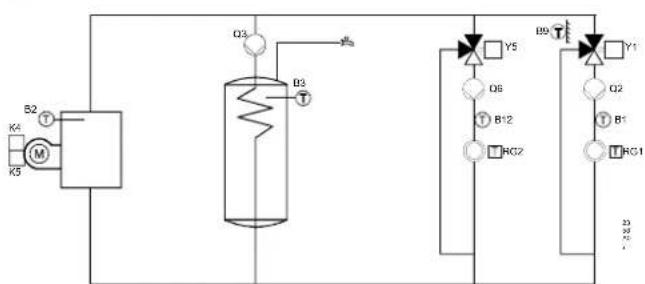

6.2 Grundschema RVS 53.283 55
6.3 Zusatzfunktionen 55

7 TECHNISCHE DATEN 58

7.1 Grundgeräte RVS53.283 58
7.2 Bedien- und Raumgeräte QAA 7x. 61x....59
7.3 Funk-Aussenfühler AVS 13.399....59
7.4 Funk-Repeater AVS14.390 60
Index 61

1.1 Übersicht

Dieses Benutzerhandbuch beschreibt die Produkte aus nachstehender Tabelle über Handhabung und Konfigurierung der Geräte für Lesergruppen von Anwendern bis Heizungsfachspezialisten.

ASN Titel
RVS53.283	Grundgerät Kessel
QAA75.611	Raumgerät Draht mit Hintergrundbeleuchtung
QAA78.610	Raumgerät Funk
AVS71.390	Funkmodul
AVS14.390	Funk-Repeater
AVS13.399	Funk-Aussenfühler

Folgende Produkte sind in separaten Dokumentationen beschrieben:

ASN Titel
QAC34	Außentemperaturfühler
QAD36	Anlegetemperaturfühler
QAZ36	Tauchtemperaturfühler

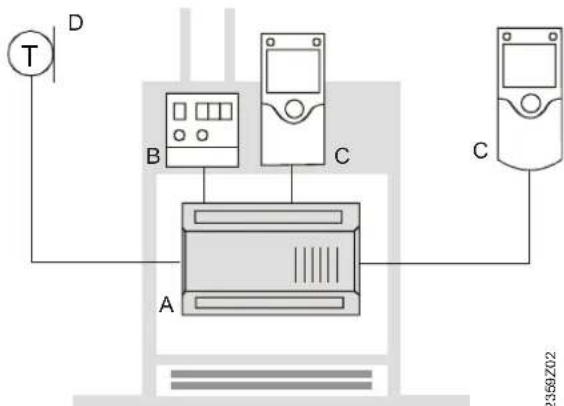

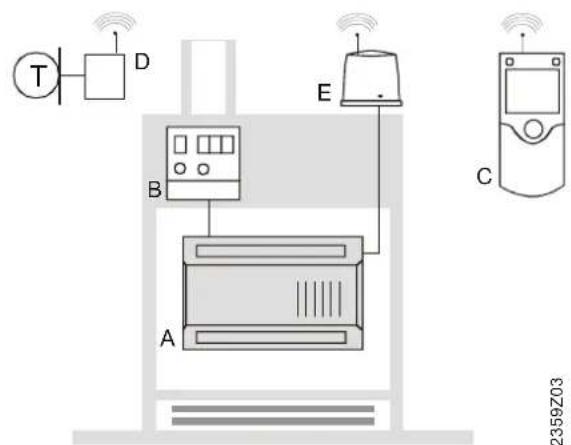

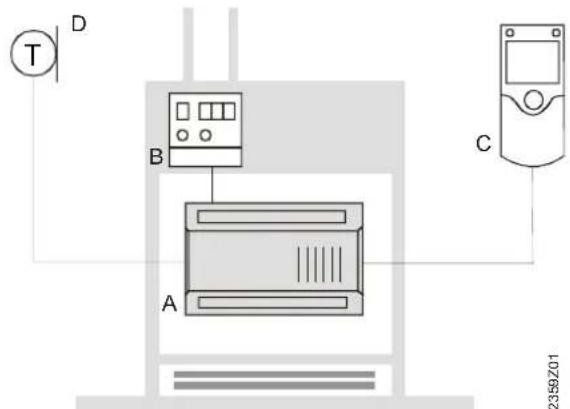

1.2 Sortimentsübersicht

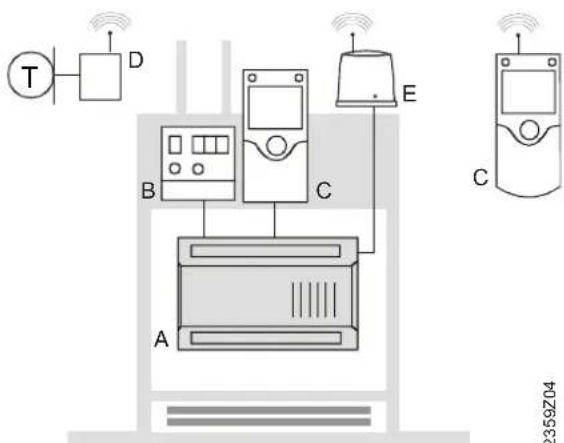

• Funk


Abb. 1: Bedienung mit Raumgerät

Abb. 2: Bedienung mit Bediengerät (optional zusätzlich mit Raumgerät)

• Draht


Abb. 3: Bedienung mit Raumgerät

Abb. 4: Bedienung mit Bediengerät (optional zusätzlich mit Raumgerät)

Legende zu Abb. 1 - 4:

A Grundgerät RVS...

B Kesselverdrahtung

D Außentemperaturfühler Funk / Draht

E Funkmodul AVS71...

2.1 Hinweise zur Produkthaftpflicht

• Die Geräte dürfen nur in gebäudetechnischen Anlagen und nur für die beschriebenen Anwendungen eingesetzt werden.
• Zur Verwendung der Geräte müssen alle Anforderungen, die in den Kapiteln „Handhabung“ und "Technische Daten" beschrieben sind, eingehalten werden.
  • Die örtlichen Vorschriften (Installation etc.) sind einzuhalten.
• Ein Öffnen der Geräte ist nicht erlaubt. Bei Zuwiderhandlung entfällt die Gewährleistungspflicht.

3.1 Vorschriften Elektrische Installation

• Die elektrische Spannungsversorgung muss vor der Installation unterbrochen werden!
• Die Anschlüsse für Klein- und Netzspannung sind getrennt voneinander angebracht.
• Für die Verdrahtung müssen die Anforderungen der Schutzklasse II eingehalten werden, d.h. Fühler- und Netzleitungen dürfen nicht im gleichen Kabelkanal geführt werden.

3.2 Grundgerät RVS 53.283

- Projektierung

• Die Luftzirkulation um das Gerät muss gewährleistet sein, damit die vom Regler produzierte Wärme abgeführt werden kann.
  Auf alle Fälle muss über den Kühlschlitzen auf der Ober- und Unterseite des Gerätes ein Abstand von mindestens 10 mm freigehalten werden.
  Dieser Freiraum darf nicht zugänglich sein und es dürfen keine Gegenstände in diesem Bereich eingeschoben werden. Wenn das eingebaute Gerät mit einem weiteren geschlossenen, isolierenden Gehäuse umgeben wird, so müssen die Freiräume um die Kühlschlitze bis zu 100 mm betragen.
• Das Gerät ist nach den Richtlinien der Schutzklasse II konzipiert und muss entsprechend diesen Vorschriften eingebaut werden.
• Das Gerät darf erst unter Spannung gesetzt werden, wenn der Einbau vollständig erfolgt ist. An den Klemmen und durch die Kühlschlitze besteht sonst Gefahr von elektrischem Schlag.
• Das Gerät darf keinem Tropfwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur im eingebauten Zustand bei betriebsbereitem Gerät 0...50°C.
• Netzleitungen müssen von Kleinspannungsleitungen (Fühler) sauber getrennt verlegt werden (Min. Abstand 100 mm).

- Montageort

• Kessel
• Schaltschrank

• Wandaufbaugehäuse

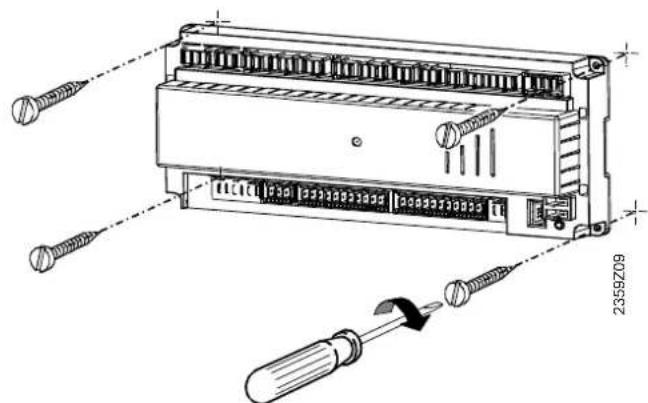

• Montageart


Abb. 5: Geschraubt

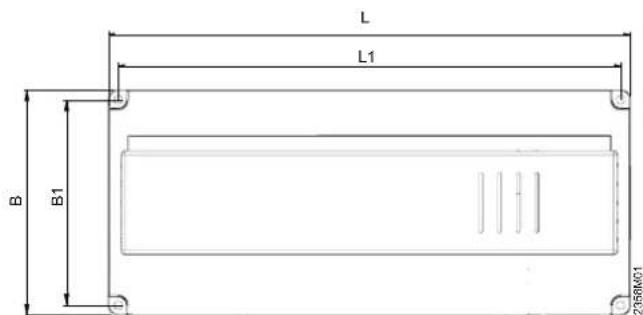

• Maße und Bohrbild


Abb. 6: Maße in mm

	L	B	H	L1	B1
RVS 53.283	280.7 12	0.7 51.7	270 110

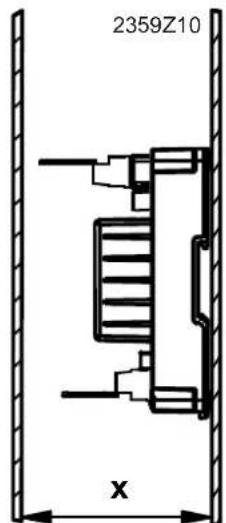

• Freiraum in der Höhe

Abb. 7:
Maß X: Stecker mit Laschen min. 70 mm Stecker ohne Laschen min. 60 mm

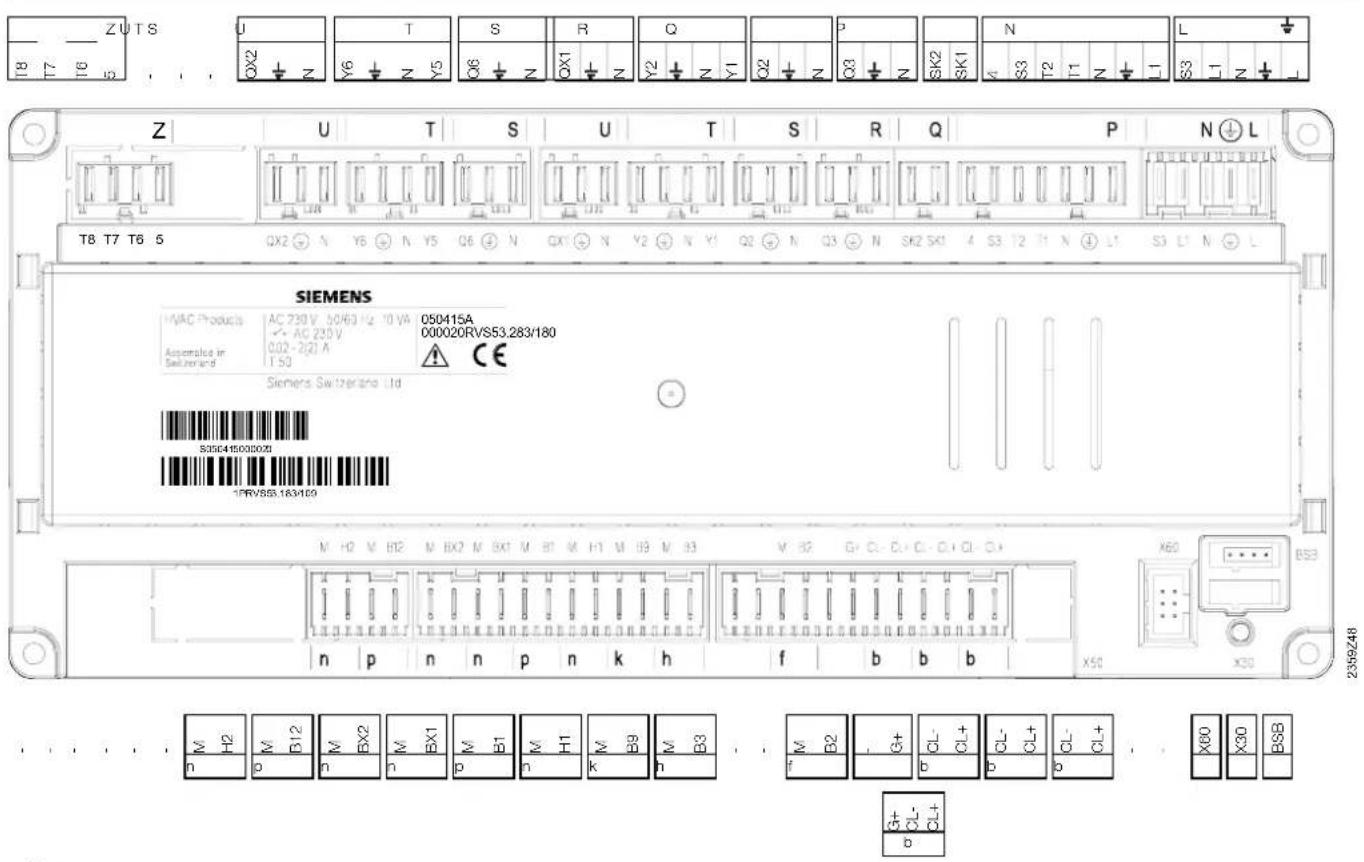

3.2.1 Anschlussklemmen RVS 53.283

3.2.2 Klemmenbezeichnung RVS 53.283

• Netzspannung

Verwendung Steckplatz Stecker Typ
L Phase AC 230 V Grundgerät N L AGP4S.05A/109		12
12	Schutzleiter
N	Nullleiter
L1 Phase AC 230 V Brenner
S3	Ausgang Brennerstörung
L1	Phase Brenner	P	AGP8S.07A/109
12	Schutzleiter
N	Nullleiter
T1	Brenner 1.Stufe
T2	Brenner 1.Stufe
S3	Eingang Brenner-Störung
4	Eingang Brenner 1.Stufe Betriebsstunden
SK1	Sicherheitskreis	Q	AGP8S.02E/109
SK2	Sicherheitskreis
N	Nullleiter	R	AGP8S.03A/109
12	Schutzleiter
Q3	Trinkwasser-Ladepumpe/Umlenkventil
N	Nullleiter	S	AGP8S.03B/109
12	Schutzleiter
Q2	1. Heizkreispumpe
Y1	1. Heizkreis-Mischer Auf	T	AGP8S.04B/109
N	Nullleiter
12	Schutzleiter
Y2	1. Heizkreis-Mischer Zu
N	Nullleiter	U	AGP8S.03C/109
12	Schutzleiter
QX1	1. Multifunktionaler Ausgang
N	Nullleiter	S	AGP8S.03B/109
12	Schutzleiter
Q6	2. Heizkreispumpe
Y5	2. Heizkreis-Mischer Auf	T	AGP8S.04B/109
N	Nullleiter
12	Schutzleiter
Y6	2. Heizkreis-Mischer Zu
N	Nullleiter	U	AGP8S.03C/109
12	Schutzleiter
QX2	2. Multifunktionaler Ausgang
5	Eingang Brenner 2.Stufe Betriebsstunden	Z	AGP8S.04C/109
T6	Brenner 2.Stufe
T7	-
T8	Brenner 2.Stufe

• Kleinspannung

Verwendung Steckplatz Stecker Typ
BSB	Servicetool OCI700	-	-
X60	Funkmodul AVS71.390	-	-
X30 Bediengerät / Kesselschaltfeld		-	AVS82.491/109
CL+	BSB Data		AGP4S.02A/109
CL-	BSB Masse	b
CL+ Raumgerät 2 Data			AGP4S.02A/109
CL- Raumgerät 2 Masse		b
CL+ Raumgerät 1 Data			AGP4S.02A/109
CL- Raumgerät 1 Masse		b
G+ Raumgerät Speisung 12V			AGP4S.03D/109
B2	Kesselfühler		AGP4S.02B/109
M	Masse	f
B3	Trinkwasserfühler oben		AGP4S.02C/109
M	Masse	h
B9	Außentemperaturfühler		AGP4S.02D/109
M	Masse	k
H1	Digital-/0..10V-Eingang		AGP4S.02F/109
M	Masse	n
B1	Vorlauffühler HK1		AGP4S.02G/109
M	Masse	p
BX1 Multifunktionaler Fühlereingang 1			AGP4S.02F/109
M	Masse	n
BX2 Multifunktionaler Fühlereingang 2			AGP4S.02F/109
M	Masse	n
B12	Vorlauffühler HK2		AGP4S.02G/109
M	Masse	p
H2	Digital-Eingang		AGP4S.02F/109
M	Masse	n

3. Montage- und Installation

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird (ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und somit außer Betrieb.

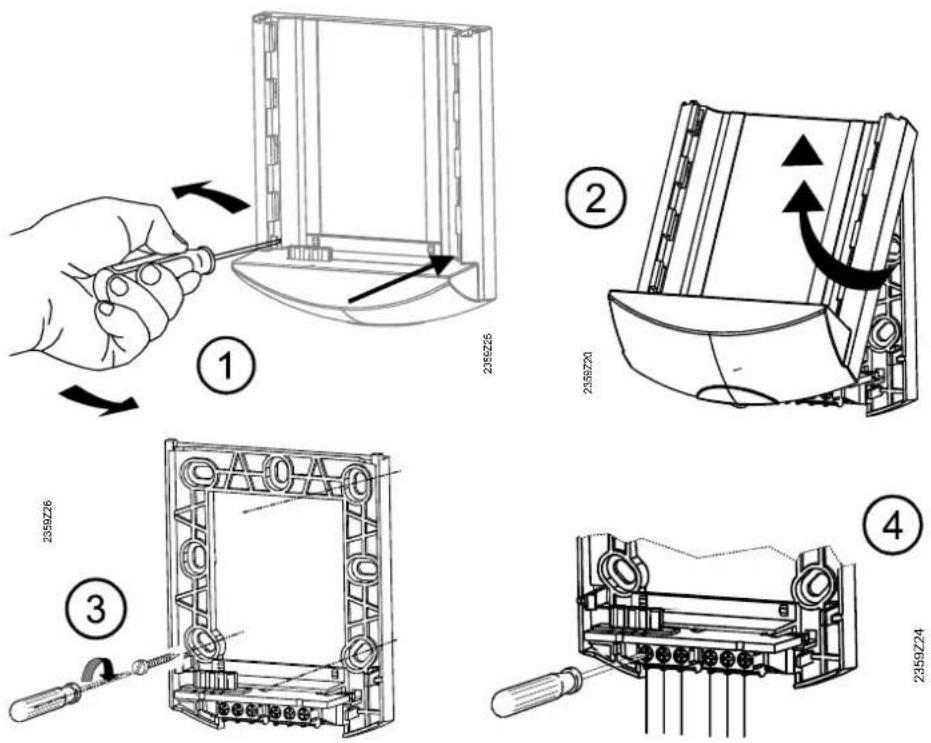

• Montageart


Abb. 10:

• Anschlüsse

Klemme Bezeichnung Funktion
1	CL+	BSB-Data
2	CL-	BSB Masse
3 G+ Speisung	DC 12 V

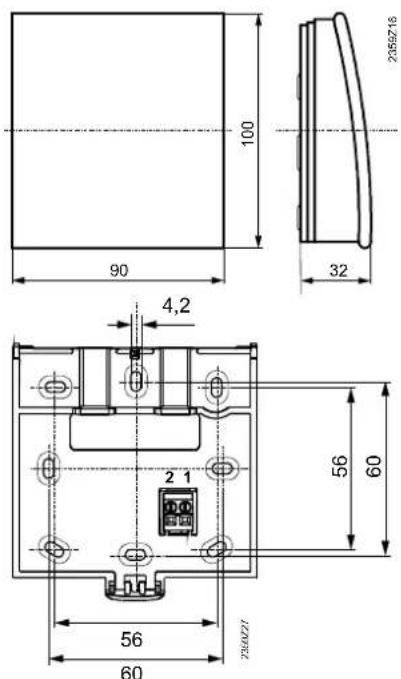

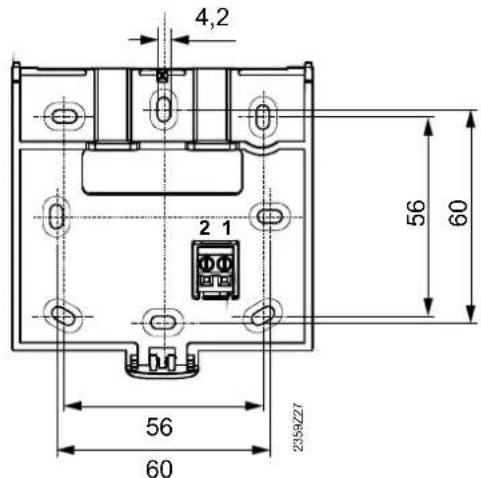

• Maße und Bohrbild

  Abb. 11:

3.4 Funkkomponenten

Der Platzierungsort ist so zu wählen, dass ein möglichst ungestörtes Senden gewährleistet ist. Dabei sind die folgenden Punkte zu beachten:

• Nicht in die Nähe von elektrischen Leitungen, starke magnetische Felder oder Geräten wie PC's, Fernseher, Mikrowellengeräte etc.
• Nicht im Empfangsschatten von größeren Eisenbauteilen, oder baulichen Elementen mit engmaschigen Metallgittern wie Spezialglas oder –beton
• Distanz zum Empfänger nicht größer als 30 m oder 2 Stockwerke

3.4.1 Funkmodul AVS 71.390

Das Funkmodul erweitert das Sortiment mit der Möglichkeit einer drahtlosen Kommunikation. Dabei können die vorgesehenen Geräte wie z.B. ein Raumgerät per Funk Daten übermitteln und benötigen keine drahtgebundenen Installationen mehr.

- Projektierung

Das Gerät nicht im Inneren eines Metallgehäuses (z.B. Kessel) montieren.

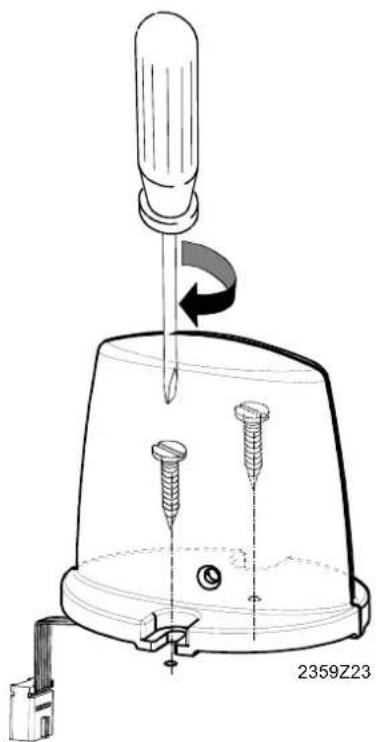

- Montageart

Das Kabel ist mit einem Stecker vorkonfektioniert der am Anschluss X60 des Reglers angeschlossen wird.

Das Grundgerät muss vor dem Anschliessen spannungslos sein!

- Funkverbindung

Das Herstellen der Funkverbindung ist nachfolgend in den Kapiteln der entsprechenden Funkkomponenten beschrieben.

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird (ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

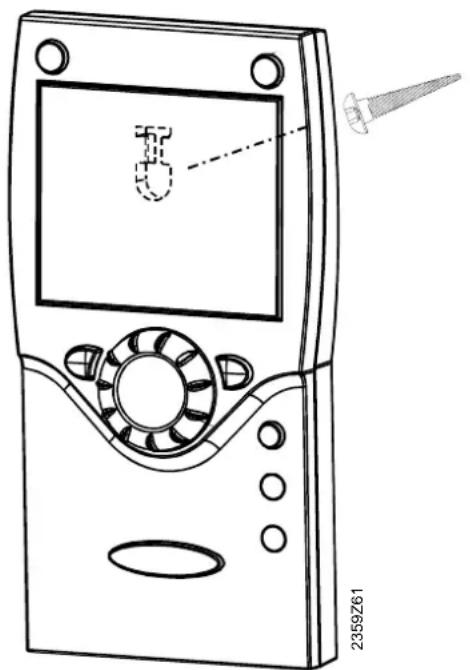

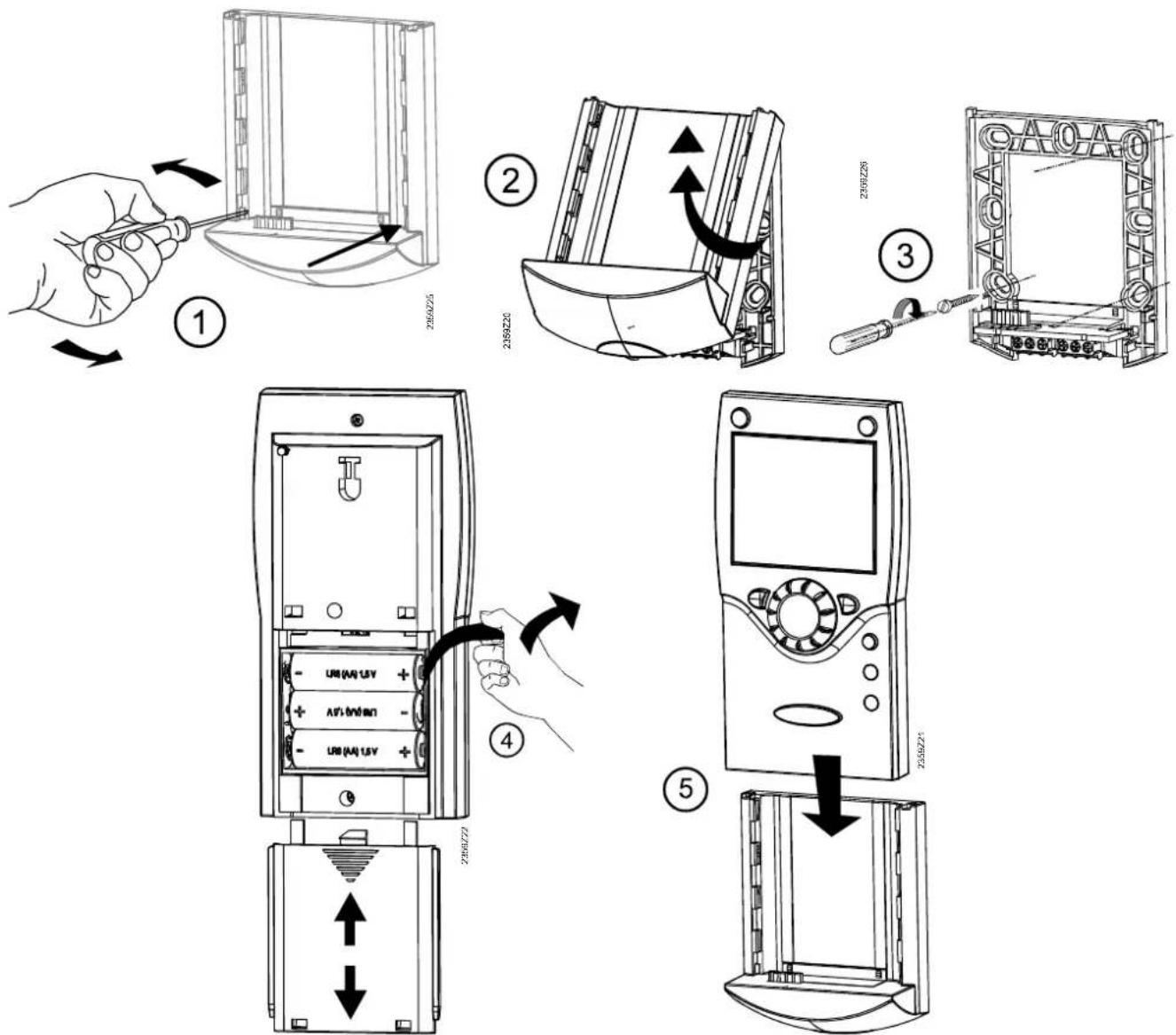

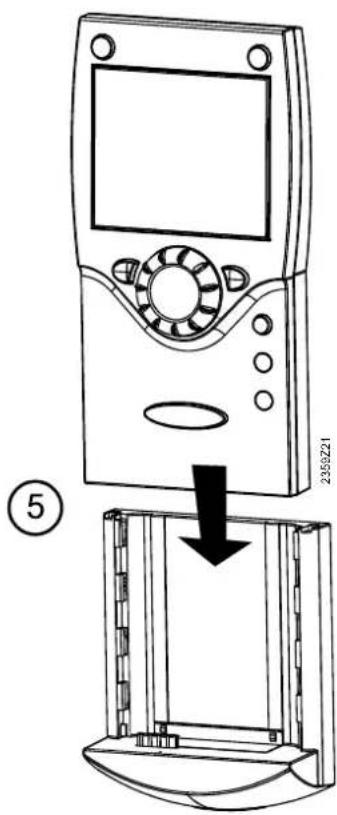

• Montageart mit Sockel

Abb. 15:

• Montageart ohne Sockel

Die Speisung erfolgt mit 3 St. 1.5 V Batterien des Typs AA (LR06).

- Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Kompo- in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. das Funkmodul muss ordnungsgemäß am Grundgerät angeschlossen und die Batterien im Raumgerät richtig eingesetzt sein.

- Aufbauen

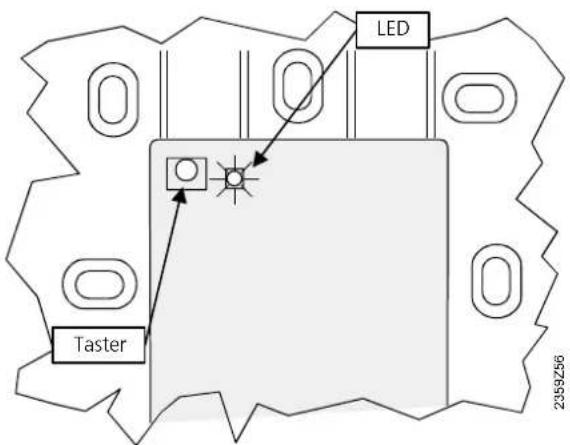

1. Am installierten Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am Raumgerät mit der OK Taste in die Programmierung wechseln.
3. Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.

4. Mit dem Drehknopf die Bedienseite „Funk“ wählen und OK Taste drücken.

5. Einstellzeile „Binding“ (Zeile 120) auswählen. Danach OK Taste drücken.

6. Mit dem Drehknopf auf „JA“ einstellen und die OK Taste drücken. Der Verbindungsaufbau wird gestartet.
7. In der Anzeige ist der Stand des Verbindungsaufbaus in % ersichtlich. Dieser Vorgang kann zwischen 2...120 Sek. dauern.
8. Die Verbindung ist erfolgt, wenn „Gerät betriebsbereit“ angezeigt wird und die LED vom Funkmodul erlischt.

- Testen

Mit dem Test wird die Qualität der Funkverbindung überprüft.

Der Test kann mit der ESC Taste abgebrochen werden. Während das Aufbauen der Funkverbindung am Kessel erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.

Am Raumgerät, wie oben in Punkt 2 bis 4 beschrieben, die Bedienseite „Funk“ wählen und in Einstellzeile „Testmode“ (Zeile 121) den Testmode aktivieren.

Beispiel einer Anzeige beim Testen:

Die linke Ziffer zeigt gesendete, die rechte empfangene Telegramme. Nach 24 Telegrammen wird der Test beendet. Der Test ist erfolgreich, wenn mindestens 50% der gesendeten Telegramme wieder empfangen werden.

Bedieneinheit Testmode

Abb. 17:

War der Test nicht erfolgreich, ist entweder ein anderer Montageort zu wählen oder es kann der Funk-Repeater AVS 14.390 eingesetzt werden.

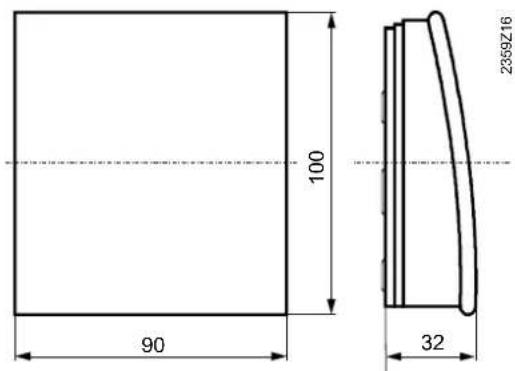

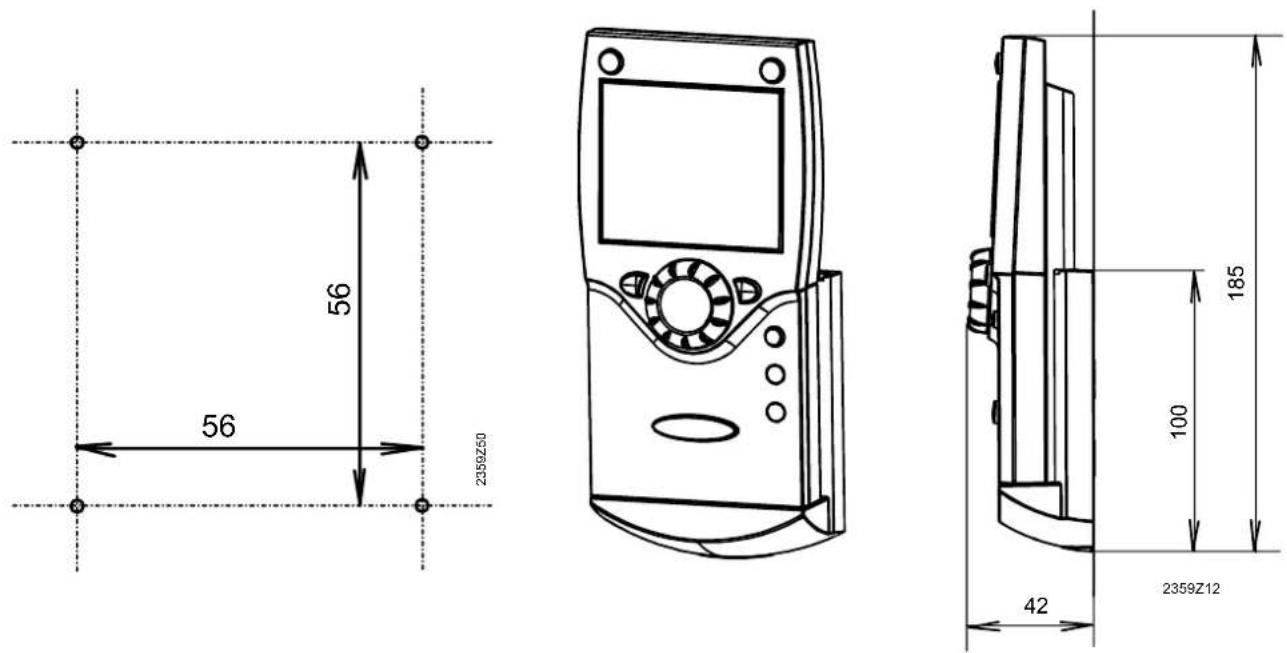

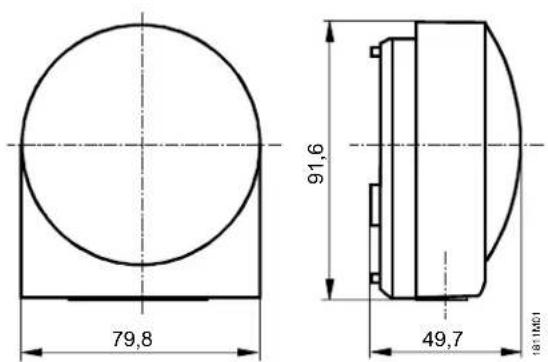

• Maße und Bohrbild

  Abb. 18:

3.4.3 Funk-Außenfühler AVS 13.399

Der Funksender muss im inneren des Gebäudes montiert werden.

Der Funksender soll so platziert sein, dass er für den Batteriewechsel zugänglich bleibt.

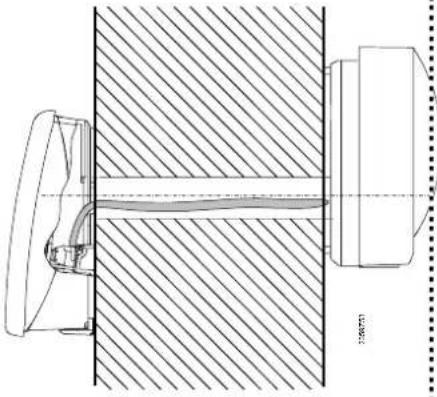

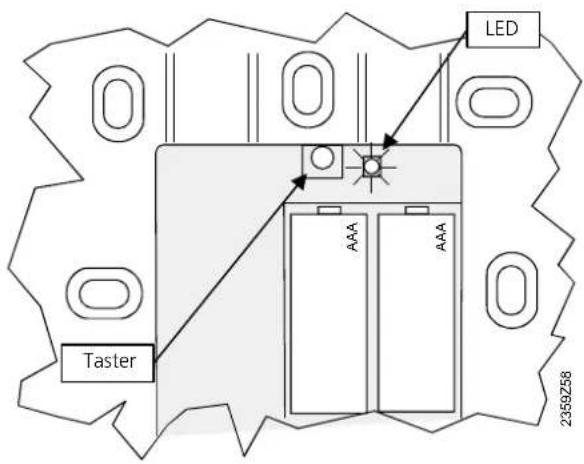

• Montageart

Funksender Aussenfühler
	BatterieIsolierstreifen entfernen

Batterie
Isolierstreifen entfernen

- Anschlüsse

Die Geräte werden über einen 2-adrigen Leiter verbunden, die Anschlüsse sind vertauschbar. Die Speisung erfolgt mit 2 St. 1.5 V Batterien des Typs AAA (LR03).

- Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Kompo-in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Speisung aller Komponenten, d.h. das Funkmodul muss ordnungsgemäß am Grundgerät angeschlossen und die Batterien im Sendegerät des Außenfühlers richtig eingesetzt sein.

A. Aufbauen

1. Am Funkmodul den Taster mind. für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am Sendegerät des Funk-Außenfühlers, den Taster mind. für 8 Sek. drücken, bis auch diese LED schnell blinkt.
3. Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.
4. Den Taster am Sendegerät des Funk-Außenfühlers erneut kurz drucken bis die LED erlischt.

B. Testen

1. Am Sendegerät des Funk-Außenfühlers den Taster 3 bis höchstens 8 Sek. Drücken, bis die LED langsam blinkt.
2. Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.
3. Nach der Kontrolle den Taster am Sendegerät des Funk-Außenfühlers erneut kurz drücken, bis die LED erlischt.

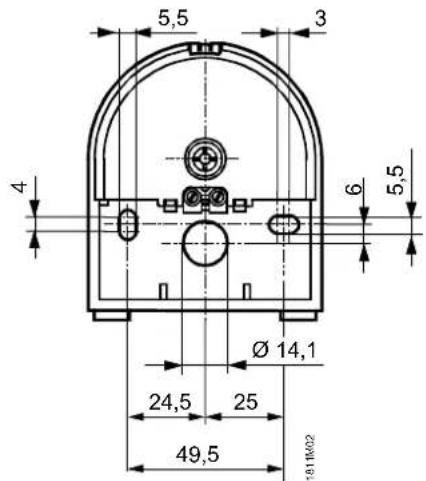

- Maße und Bohrbild

Abb. 19:

3.4.4 Funk-Repeater AVS 14.390

Zur Herstellung der Funkverbindung muss das Gerät vor der Montage provisorisch an der Speisung ange-

schlossen werden, damit Aufbau und Test der Funkverbindung durchgeführt werden können.

Der Funk-Repeaters muss im Inneren des Gebäudes montiert werden.

- Montageart

①

Die Speisung erfolgt mit dem beiliegenden Netzadapter. Die Anschlüsse sind vertauschbar.

- Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. Das Funkmodul muss ordnungsgemäß am Grundgerät und die Speisung am Funk-Repeaters richtig angeschlossen sein.

C. Aufbauen

1. Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am installierten Funk-Repeater, den Taster drücken, bis die LED schnell blinkt.
3. Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.

1. Am Funk-Repeaters den Taster 3 bis höchstens 8 Sek. drücken, bis die LED langsam blinkt.
2. Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.
3. Nach der Kontrolle den Taster am Funk-Repeaters erneut kurz drücken, bis die LED erlischt.

- Maße und Bohrbild

Abb. 21:

3.4.5 Kontrolle der Funkkomponenten

Zur Kontrolle ob die Verbindung mit den erforderlichen Komponenten funktionstüchtig ist, müssen in der Bedienseite „Funk“ (Bedienebene „Inbetriebsetzung“) die Zeilen 130 bis 135 konsultiert werden.

4.1 Inbetriebnahme

• Voraussetzungen

Zur Inbetriebsetzung sind folgende Arbeiten durchzuführen:

• Voraussetzung ist die korrekte Montage und elektrische Installation und bei Funklösungen eine korrekt erfolgte Funkverbindung aller nötigen Zusatzgeräte.
• Alle anlagenspezifischen Einstellungen vornehmen. Zu beachten ist dabei vor allem die Bedienseite „Konfiguration“. Dafür ist die entsprechende Bedienebene wie folgt anzuwählen:

Am Raumgerät mit der OK Taste in die Programmierung wechseln.

Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ wählen.

Danach OK Taste drücken.

- Funktionskontrolle wie nachfolgend beschrieben durchführen.

- Die gedämpfte Außentemperaturzurücksetzen. (Bedienseite „Diagnose Verbraucher“, Bedienzeile Außentemperaturgedämpft 8703)

- Funktionskontrolle

Zur Erleichterung der Inbetriebsetzung und der Fehlersuche verfügt der Regler über einen Ein-/Ausgangstest. Damit können die Ein- und Ausgänge des Reglers kontrolliert werden. Wechseln Sie dazu in die Bedienseite „Ein-/Ausgangstest“ und gehen Sie alle vorhandenen Einstellzeilen durch.

- Betriebszustand

Der aktuelle Betriebszustand kann in der Bedienseite „Status“ überprüft werden.

- Diagnose

Für eine detaillierte Diagnose der Anlage bitte die Bedienseiten „Diagnose Erzeuger“ und „Diagnose Verbraucher“ überprüfen.

4.2 LED am Grundgerät RVS53.283

- Kontrolle der LED

LED aus Keine Speisung LED ein Betriebsbereit LED blinkt Lokale Fehler

Abb. 22:

5.1 Bedienung (Bedienelemente)

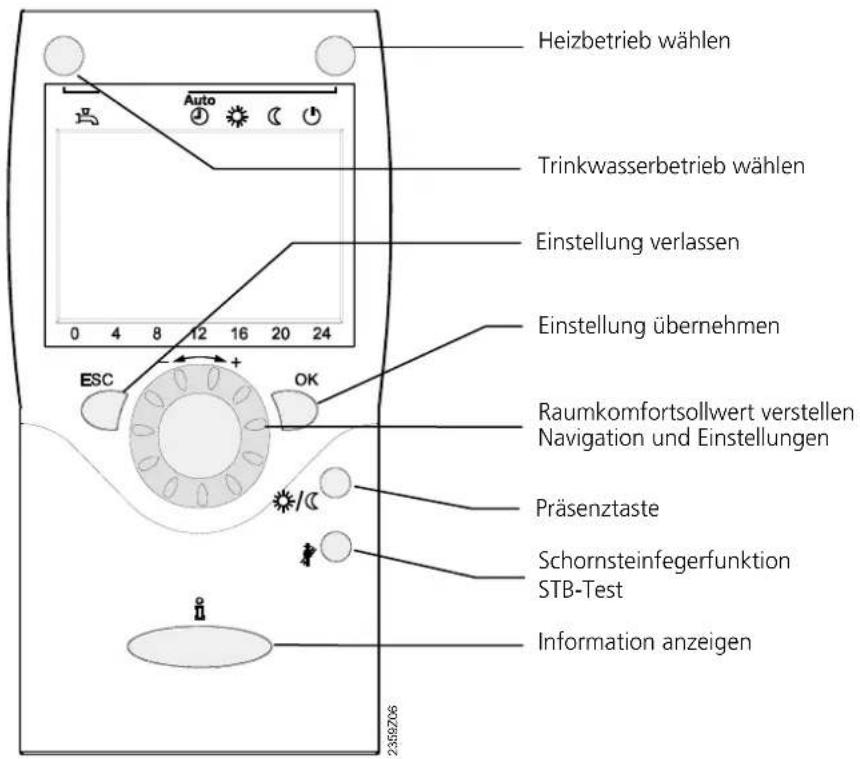

• Bedienelemente Raumgerät

• Anzeigemöglichkeiten


Heizen auf Komfortsollwert

Heizen auf Reduziert-Sollwert

Heizen auf Frostschutzsollwert

Laufender Prozess – bitte warten

Batterie wechseln

Brenner in Betrieb (nur Öl-/Gaskessel)

INFO

Infoebene aktiviert

PROG

Programmierung aktiviert

ECO

ECO Funktion aktiv

-> Heizung vorübergehend ausgeschaltet

Ferienfunktion aktiv

Bezug auf den Heizkreis

Wartung / Sonderbetrieb

Fehlermeldungen

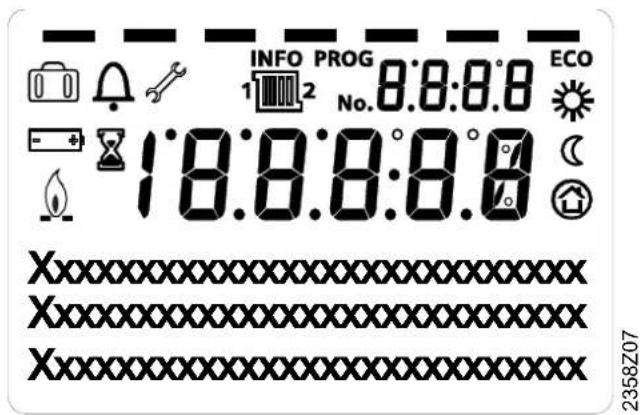

• Anzeige

Abb. 23: Beispiel sämtlicher anzeigbarer Segmente

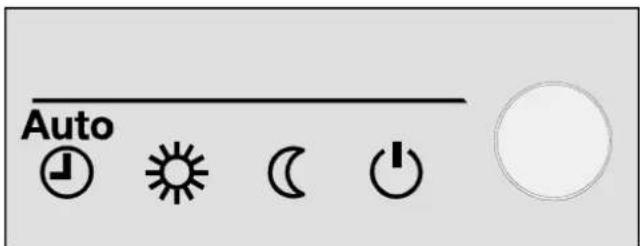

• Heizbetrieb wählen

Mit der Taste kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Abb. 24:

Automatikbetrieb AUTO

Die Automatik-Betriebsart regelt die Raumtemperatur entsprechend dem Zeitprogramm.

Eigenschaften des Automatikbetriebs:

• Heizbetrieb nach Zeitprogramm
• Temperatur-Sollwerte nach Heizprogramm „Komfortsollwert“ oder „Reduziert-Sollwert“
• Schutzfunktionen aktiv
• So/Wi Umstellautomatik und Tages-Heizgrenzenautomatik aktiv (ECO-Funktionen)

Dauerbetrieb oder

Die Dauer-Betriebsart hält die Raumtemperatur konstant auf dem gewählten Betriebsniveau.

Heizen auf Komfortsollwert

Heizen auf Reduziert-Sollwert

Eigenschaften des Dauerbetriebs:

• Heizbetrieb ohne Zeitprogramm
• Schutzfunktionen aktiv
• So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik inaktiv bei Dauerbetrieb mit Komfortsollwert

Schutzbetrieb

Im Schutzbetrieb ist die Heizung ausgeschaltet. Sie bleibt aber gegen Frost geschützt (Frostschutz-Temperatur), dabei darf jedoch die Spannungsversorgung nicht unterbrochen werden.

Eigenschaften des Schutzbetriebs:

• Heizbetrieb aus
• Temperatur nach Frostschutz
• Schutzfunktionen aktiv
• So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv

- Trinkwasserbetrieb wählen

Mit der Taste kann der Trinkwasserbetrieb ein-/ausgeschaltet werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Ein

Das Trinkwasser wird entsprechend dem gewählten Schaltprogramm bereitet.

Aus

Keine Trinkwasserbereitung, Schutzfunktion ist aktiv.

• Raumsollwert einstellen

Für den Komfortsollwert ✿ stellen Sie direkt am Drehknopf tiefer oder höher.

Für den Reduziert-Sollwert ☒ drücken Sie OK, wählen Sie die Bedienseite „Heizkreis“ und stellen den „Reduziert-Sollwert“ ein.

Warten Sie nach jeder Korrektur min. 2 Std., damit sich die Raumtemperatur anpassen kann.

- Präsenztaste

Wenn Sie die Räume für kurze Zeit nicht benützen, können Sie mit der Präsenztaste die Temperatur absenken und dadurch Heizenergie sparen. Sind Ihre Räume wieder belegt, betätigen Sie erneut die Präsenztaste, damit wieder geheizt wird.

Heizen auf Komfortsollwert
Heizen auf Reduziert-Sollwert

Die Präsenztaste wirkt nur im Automatikbetrieb.

Die aktuelle Wahl ist bis zur nächsten Schaltung nach Heizprogramm aktiv

• Information anzeigen

Mit der Infotaste können verschiedene Informationen abgerufen werden.

Abb. 28:

- Mögliche Infowerte

Je nach Gerätetyp, -konfiguration und Betriebszustand sind einzelne Infozeilen ausgeblendet.

• Fehlermeldung - Trinkwassertemperatur 1
• Wartungsmeldung - Status Kessel
• Sonderbetrieb - Status Solar
• Raumtemperatur - Status Trinkwasser

• Raumtemperatur Minimum - Status Heizkreis 1

• Raumtemperatur Maximum - Status Heizkreis 2

• Kesseltemperatur - Status Heizkreis P
• Aussentemperatur - Uhrzeit / Datum
• Außentemperatur Minimum - Telefon Kundendienst
• Außentemperatur Maximum

- Ausnahmefall

Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole:

Fehlermeldungen

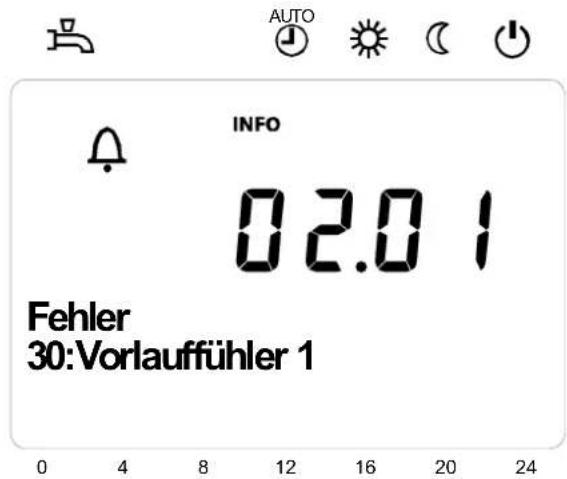

Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Abb. 29:

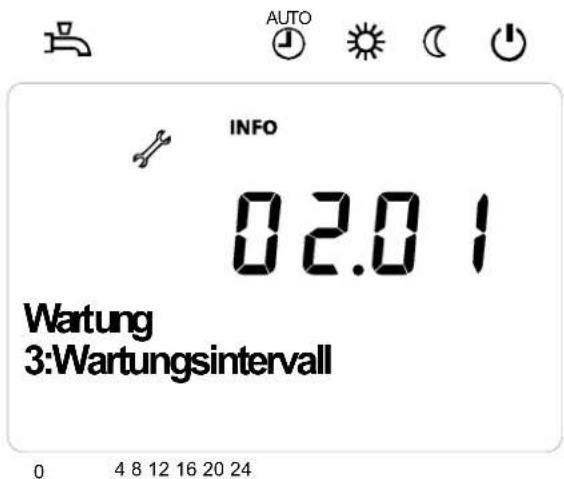

Wartung oder Sonderbetrieb

Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonderbetrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Abb. 30:

Eine Liste möglicher Anzeigen ist in Kap. 5.4 Anzeigelisten zu finden.

• Schornsteinfegerfunktion

Die Schornsteinfunktion wird durch kurzes Drücken (höchstens 3 Sek.) gestartet. Die Schornsteinfunktion erzeugt den nötigen Betriebszustand für die Emissionsmessung (Abgas).

Der Brenner wird eingeschaltet. Damit ein möglichst dauernder Brennerbetrieb erzielt wird, ist nur die Kesseltemperatur-Maximalbegrenzung als Ausschaltpunkt aktiv. Alle angeschlossenen Verbraucher sind vorerst gesperrt, damit der Kessel möglichst schnell den Minimalwert von 64°C erreicht.

Ist der Minimalwert von 64°C erreicht, werden die vorhandenen Heizkreise mit einer Pflichtlast nach und nach eingeschaltet, damit die vom Kessel produzierte Wärme abgenommen wird und so der Brenner eingeschaltet bleibt.

Während aktivierter Schornsteinfegerfunktion bleibt die Kesseltemperatur-Maximalbegrenzung aus Sicherheitsgründen wirksam.

• STB-Test

Der STB-Test (STB = Sicherheitstemperaturbegrenzer) wird durch langes Drücken der Schornsteinfegertaste (mehr als 3 Sek.) ausgelöst. Die Taste muss während des gesamten Testablaufes gedrückt werden. Wird die Taste losgelassen, bricht der Test ab. Der STB-Test wird in der Anzeige visualisiert.

Der Test darf nur durch Fachpersonen durchgeführt werden, da die Kesseltemperatur über die Maximalzungen aufgeheizt wird.

5.2 Programmierung

5.2.1 Einstellprinzip

Einstellungen, die nicht direkt mit Bedienelementen bedienbar sind, werden in Programmierung vorgenommen. Dazu sind die einzelnen Einstellungen in Bedienseiten und Bedienzeilen gegliedert und damit zu zweckmässigen Gruppen zusammengefasst.

- Beispiel „Uhrzeit einstellen“

Das folgende Beispiel zur Einstellung der Uhrzeit und Datum soll dies veranschaulichen.

Durch Drücken der Taste „ESC“ gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei übernommen.

Erfolgt acht Minuten lang keine Einstellung, wird automatisch in die Grundanzeige gewechselt.

Bedienzeilen können je nach Gerät, Konfiguration und Benutzerebene ausgeblendet sein.

Bedienung Anzeigebeispiel Beschreibung
1			Sie befinden sich in der Grundanzeige.Falls nicht die Grundanzeige eingestellt ist, gelangen Sie mit der Taste ESC zurück.Drücken Sie die Taste OK.
2			Im unteren Bereich der Anzeige erscheinen verschiedene Bedienseiten.Drehen Sie den Drehknopf bis die Bedienseite Uhrzeit und Datum ange-wählt ist.Drücken Sie zur Bestätigung die Taste OK.
3			Im unteren Bereich der Anzeige erscheint die erste Bedienzeile der Be-dienseite Uhrzeit und Datum.Drehen Sie den Drehknopf bis zur Bedienzeile Stunden / Minuten.Drücken Sie zur Bestätigung die Taste OK
4			In der Anzeige werden die Stunden blinkend dargestellt.Drehen Sie den Drehknopf bis der Stundenwert der Uhrzeit richtig einge-stellt ist.Drücken Sie zur Bestätigung die Taste OK
5			In der Anzeige werden die Minuten blinkend dargestellt.Drehen Sie den Drehknopf bis der Minutenwert der Uhrzeit richtig einge-stellt ist.Drücken Sie zur Bestätigung die Taste OK
6			Die Einstellung ist abgespeichert, die Anzeige blinkt nicht mehr.Sie können direkt mit weiteren Einstellungen fortfahren oder drücken Sie die Betriebsarttaste um in die Grundanzeige zu gelangen.
7			Sie befinden sich nun wieder in der Grundanzeige.

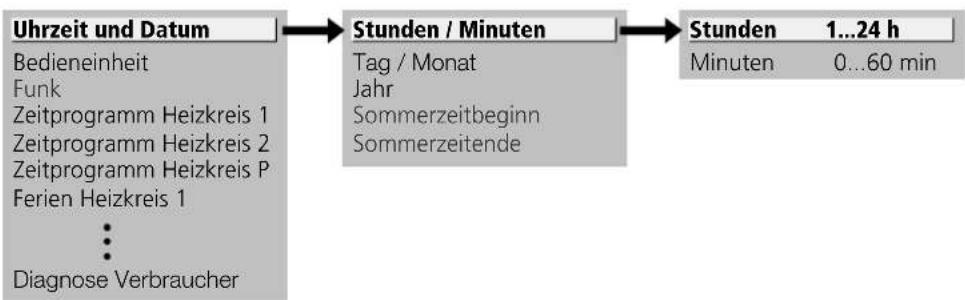

• Beispiel Menüaufbau

5.2.2 Benutzerebenen

Es sind Benutzerebenen vorhanden, die Einstellungen nur für entsprechende Zielgruppen zugänglich machen. Um in die gewünschte Benutzerebene zu gelangen, gehen Sie wie folgt vor:

Bedienung Anzeigebeispiel Beschreibung
1			Sie befinden sich in der Grundanzeige.Falls nicht die Grundanzeige eingestellt ist, gelangen Sie mit der Taste ESC zurück.Drücken Sie die Taste OK.
2			Sie befinden sich in der Benutzerebene Endbenutzer.Drücken Sie während 3 Sek. die Taste INFO.
			Sie haben nun eine Auswahl der Benutzerebenen.Drehen Sie den Drehknopf bis zur gewünschten Benutzerebene.Drücken Sie die Taste OK.
3			Sie befinden sich nun in der gewählten Benutzerebene.

Um in die OEM Ebene zu gelangen, muss der entsprechende Code eingegeben werden.

- Einstellgliederung „Endbenutzer“

Als Beispiel ist hier ersichtlich, wie je nach gewählter Benutzerebene einzelne Einstellungen nicht wählbar sind. Diese sind hier nur beispielhaft grau dargestellt. Am Gerät sind sie effektiv ausgeblendet.

• Einstellgliederung „Fachmann“

5.2.3 Übersicht der Einstellungen

Die Tabelle zeigt sämtliche vorhandenen Einstellungen bis zur Fachmann-Ebene. Je nach Geräteversion können aber einzelne Einstellzeilen ausgeblendet sein.

Legende: E = Endbenutzer I = Inbetriebsetzung F = Fachmann ZN = Bedienzeile

Bedienzeile	Benutzerebene	Funktion	Standardwert	Min	Max	Einheit
Uhrzeit und Datum
1	E	Stunden / Minuten	-	00:00	23:59	hh:mm
2	E	Tag / Monat	-	01.01	31.12	tt.MM
3	E	Jahr	-	2004	2099	jjjj
5	F	Sommerzeitbeginn	25.03	01.01	31.12	tt.MM
6	F	Sommerzeitende	25.10	01.01	31.12	tt.MM
Bedieneinheit
20	I	SpracheDeutsch ; ...	Deutsch			-
22 F		InfoTemporär ; Permanent	Temporär			-
26 F		Sperre BedienungAus ; Ein	Aus			-
27 F		Sperre ProgrammierungAus ; Ein	Aus			-
40 E		Einsatz als Raumgerät 1 ; Raumgerät 2 ; Bediengerät ;Servicegerät	Bediengerät			-
42	I	Zuordnung Raumgerät 1Heizkreis 1 ; Heizkreis 1 und 2	Heizkreis 1 und 2			-
44	I	Bedienung HK2Gemeinsam mit HK1 ; Unabhängig	Gemeinsam mit HK1			-
46	I	Bedienung HKPGemeinsam mit HK1 ; Unabhängig	Gemeinsam mit HK1			-
48	I	Wirkung PräsenztasteKeine ; Heizkreis 1 ; Heizkreis 2 ; Gemeinsam	Gemeinsam			-
54	F	Korrektur Raumfühler	0.0	-3	3	°C
70	F	Geräte-Version	-	0	99.9	-
Funk
120 I		BindingNein | Ja	Nein
121 I		TestmodeAus | Ein	Aus
130 I		Raumgerät 1Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-		-
131 I		Raumgerät 2Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-		-
132 I		AußenfühlerFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-		-
133 I		RepeaterFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-		-
134 I		BediengerätFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-		-
135 I		ServicegerätFehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
138 I		Alle Geräte löschenNein | Ja	Nein		-
Zeitprogramm Heizkreis 1
500 E		VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa | So	Mo - So			-
501	E	1. Phase Ein	6:00	00:00	24:00	hh:mm
502	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
503	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
504	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
505	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
506	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
516	E	StandardwerteNein | Ja	Nein			-
Zeitprogramm Heizkreis 2
520...536 (wie Zeitprogramm Heizkreis 1)
Zeitprogramm 3 / HKP
540...556 (wie Zeitprogramm Heizkreis 1)
Zeitprogramm 4 / TWW
560...576 (wie Zeitprogramm Heizkreis 1)
Ferien Heizkreis 1
642	E	Beginn	--.--	01.01	31.12	tt.MM
643	E	Ende	--.--	01.01	31.12	tt.MM
648	E	BetriebsniveauFrostschutz | Reduziert	Frostschutz			-
Ferien Heizkreis 2
650...658 (wie Ferien Heizkreis 1)
Ferien Heizkreis P
660...668 (wie Ferien Heizkreis 1)
Heizkreis 1
710	E	Komfortsollwert	20.0	ZN 712	35	°C
712	E	Reduziert-Sollwert	16.0	ZN 714	ZN 710	°C
714	E	Frostschutzsollwert	10.0	4	ZN 712	°C

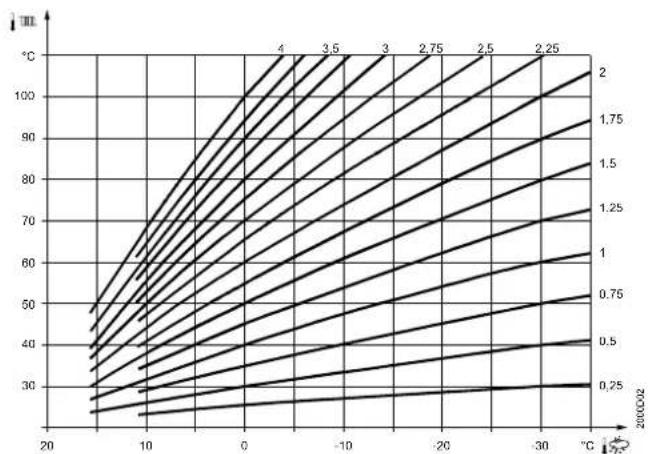

720	E	Kennlinie Steilheit	1.50	0.10	4.00	-
721	F	Kennlinie Verschiebung	0.0	-4.5	4.5	°C
726	F	Kennlinie AdaptionAus ; Ein	Aus			-

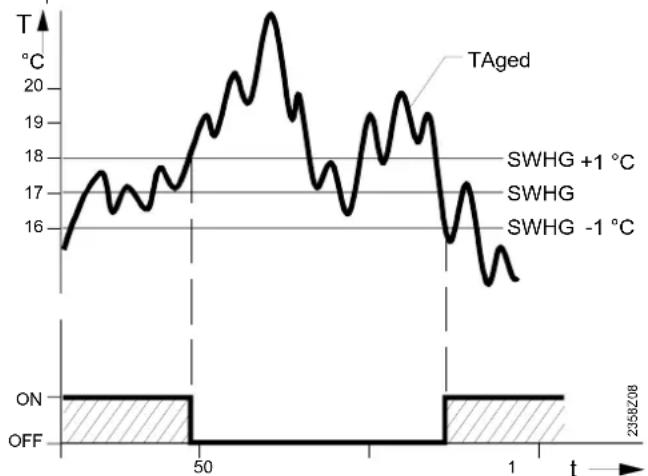

730	E	Sommer-/Winterheizgrenze	18	-- - / 8	30 °C
732	F	Tagesheizgrenze	0	-- - / -10	10	°C

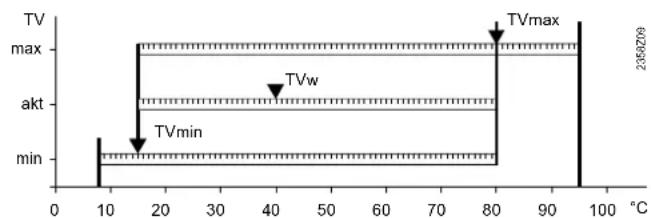

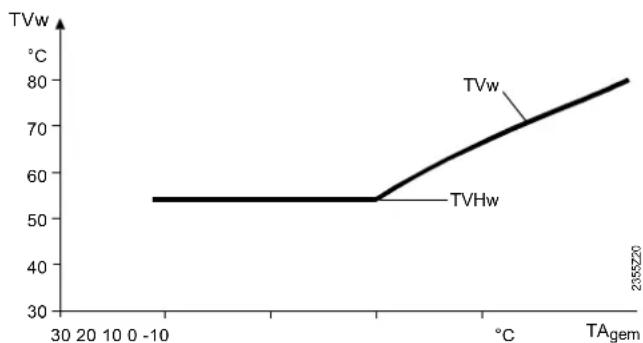

740	I	Vorlaufsollwert Minimum	8	8	ZN 741	°C
741	I	Vorlaufsollwert Maximum	75	ZN 740	95	°C
750	F	Raumeinfluss	20	-- - / 0	100	%

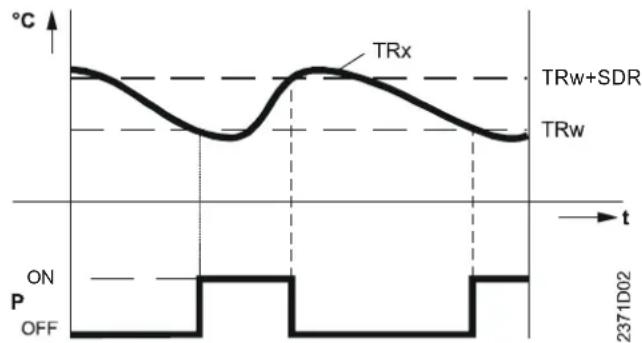

760	F	Raumtemperaturbegrenzung	0,5	0,5	4	K
770	F	Schnellaufheizung	5	-- - / 0	20	°C
780	F	SchnellabsenkungAus ; Bis Reduziert-Sollwert ; Bis Frostschutzsollwert	Aus			-

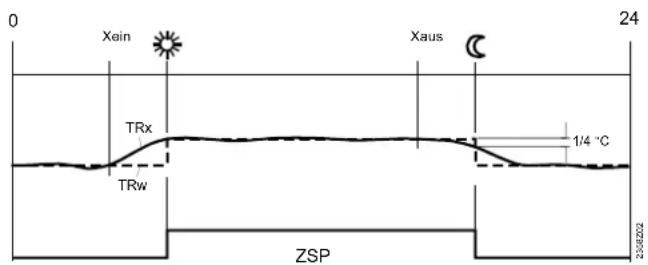

790	F	Einschalt-Optimierung Max	0	0	360	min
791	F	Ausschalt-Optimierung Max	0	0	360	min

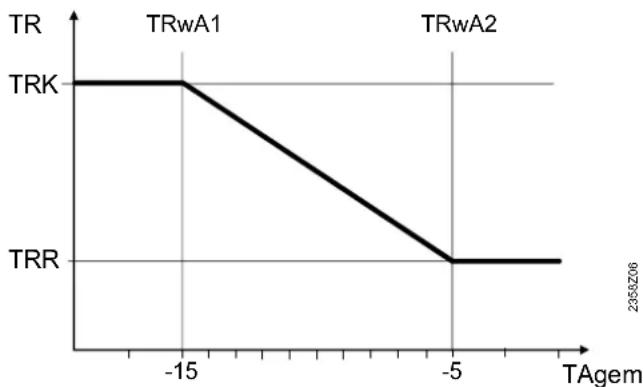

800	F	Reduziert-Anhebung Beginn	-- -	-- - / -30	10 °C
801	F	Reduziert-Anhebung Ende	-15	-30	ZN 800	°C
820	F	Überhitzschutz PumpenkreisAus ; Ein	Aus			-
830	F	Mischerüberhöhung	10	0	50	°C
832	F	Antrieb Typ 2-Punkt 3-Punkt	3-Punkt	-	-	-
833	F	Schaltdifferenz 2-Punkt	2	0	20	°C
834	F	Antrieb Laufzeit	120	30	873	s

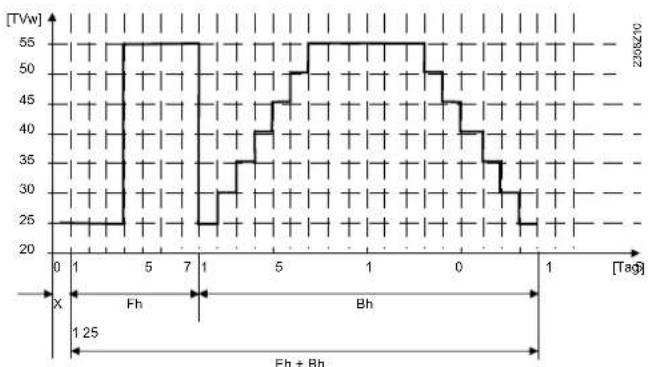

850	I	Estrich-FunktionAus ; Funktionsheizen ; Belegreifheizen ; Funktions-/ Belegreifheizen ; Manuell	Aus			-
851	I	Estrich Sollwert manuell	25	0	95	°C
860	F	Rückkühlung SpeicherAus ; Heizbetrieb ; Immer	Immer			-
Heizkreis 2
1010...1160 (wie Heizkreis 1)
Heizkreis P
1300	E	BetriebsartSchutzbetrieb ; Automatik ; Reduziert ; Komfort	Automatik			-
1310...1460 (wie Heizkreis 1)
Trinkwasser

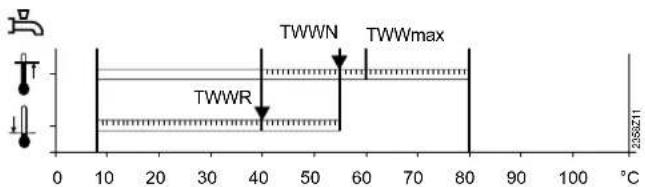

1610	E	Nennsollwert	55	ZN 1612	ZN 1614 OEM	°C
1612	F	Reduziert-Sollwert	40	8	ZN 1610	°C
1620 I		Freigabe24h/Tag ; Zeitprogramme Heizkreise ; Zeitprogramm 4	Zeitprogramme Heizkreise
1630 F		LadevorrangAbsolut ; Gleitend ; Kein ; MK gleitend, PK absolut	MK gleitend, PK absolut
1640 F		LegionellenfunktionAus ; Periodisch ; Fixer Wochentag	Aus
1641	F	Legionellenfunktion Periodisch	3	1	7	Tage
1642 F		Legionellenfunktion WochentagMontag ; Dienstag ; Mittwoch ; Donnerstag ; Freitag ; Sams-tag ; Sonntag	Montag
1644 F		Legionellenfunktion Zeitpunkt	---	--- / 00:00	23:50	hh:mm
1645	F	Legionellenfunktion Sollwert	65	55	95	°C
1646 F		Legionellenfunktion Verweildauer	30	--- / 10	360	min
1647 F		Legionellenfunktion ZirkulationspumpeAus ; Ein	Ein			-

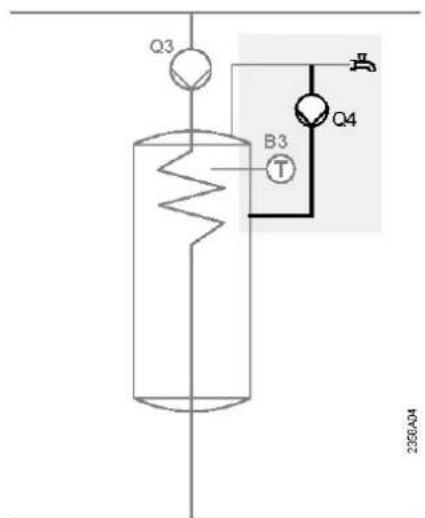

1660 F		Zirkulationspumpe FreigabeZeitprogramm 3/HKP ; Trinkwasser Freigabe ;Zeitprogramm 4/TWW	Trinkwasser Freigabe		-
1661 F		Zirkulationspumpe TaktbetriebAus ; Ein	Aus

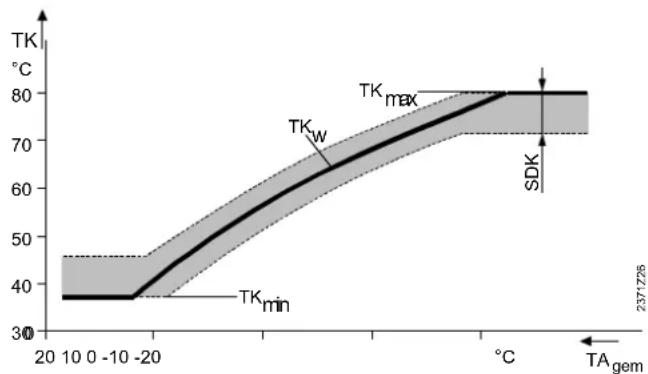

Kessel
2210	F	Sollwert Minimum	40	ZN 2210 OEM	Sollwert Handbetrieb	°C
2212	F	Sollwert Maximum	75	Sollwert Handbe-trieb	ZN 2213 OEM °C

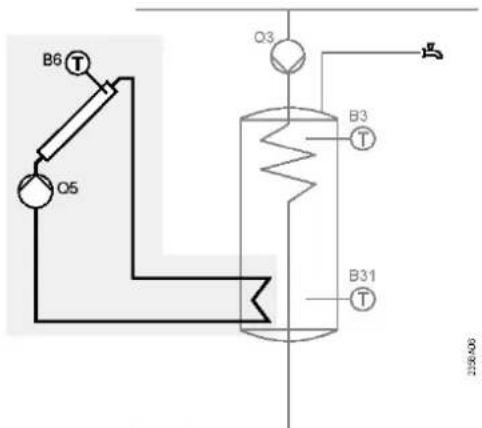

Solar

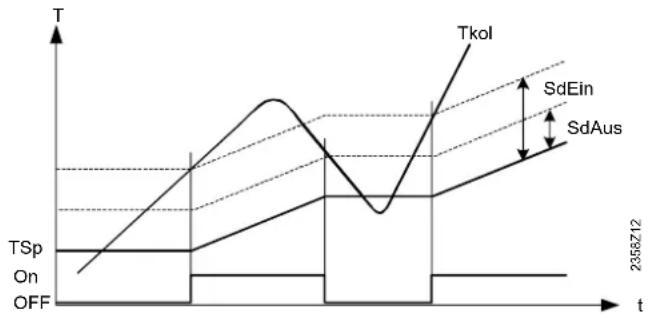

3810	F	Temp'diff EIN Tauscher 1	8	ZN 3811	40	°C
3811	F	Temp'diff AUS Tauscher 1	4	0	ZN 3812	°C
3812 F		Ladetemp. Min Tauscher 1	---	--- / 8	95	°C
3830	F	Kollektorstartfunktion	---	--- / 5	60	min
3831	F	Mindestlaufzeit Kollek'pumpe	60	5	120	s
3840 F		Kollektor Frostschutz	---	--- / -20	5	°C

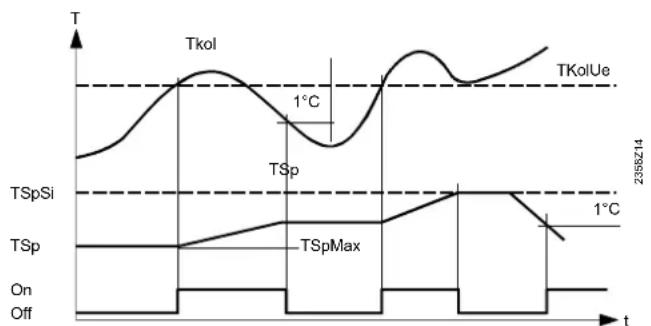

3850 F		Kollektorüberhitzschutz	---	--- / 30	200	°C
3860	F	Verdampfung Wärmeträger	---	--- / 60	200	°C
Trinkwasser-Speicher
5020	F	Vorlaufsollwertüberhöhung	16	0	30	°C

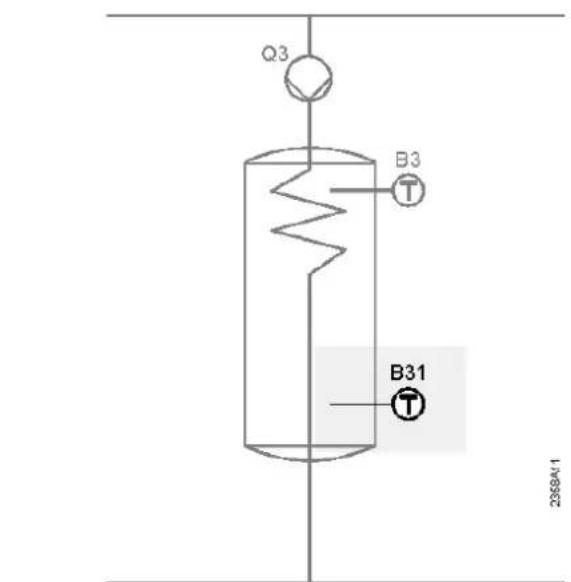

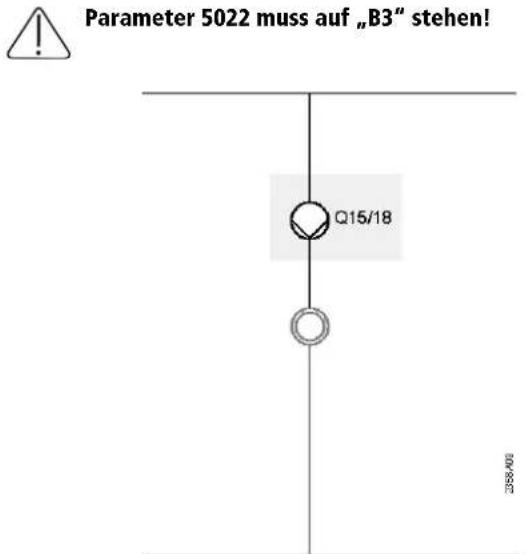

5022 F		LadeartMit B3 ; Mit B3/B31 ; Mit B3, Legio B3/B31	Mit B3/B31Mit B3 (ab Serie 07.2006 ge-ändert)		-
5050	F	Ladetemperatur Maximum	80	8	ZN 5051 OEM	°C
5055	F	Rückkühltemperatur	60	8	95	°C
5056 F		Rückkühlung Kessel/HKAus ; Ein	Aus
5057	F	Rückkühlung KollektorAus ; Sommer ; Immer	Aus

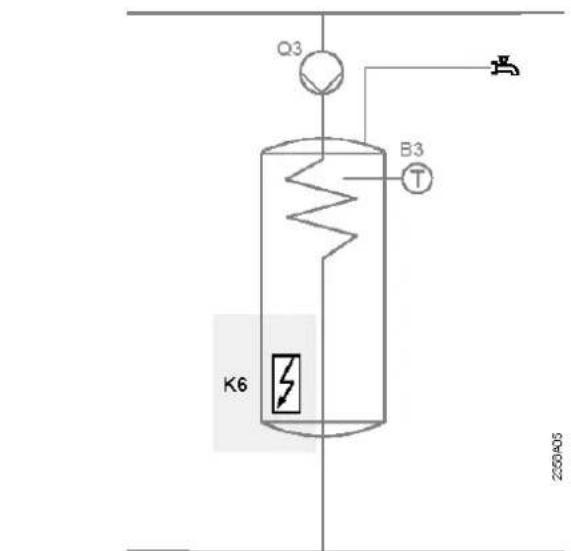

5060	F	Elektroeinsatz BetriebsartErsatz ; Sommer ; Immer	Ersatz -
5061	F	Elektroeinsatz Freigabe24h/Tag ; Trinkwasser Freigabe ; Zeitprogramm 4/ TWW	Trinkwasser Freigabe -
5062	F	Elektroeinsatz RegelungExterner Thermostat ; Trinkwasserfühler	Trinkwasserfühler -
Konfiguration
5710	I	Heizkreis 1Aus ; Ein	Ein -
5715	I	Heizkreis 2Aus ; Ein	Ein -
5730	I	Trinkwasser-Sensor B3Fühler ; Thermostat	Fühler -
5731	I	Trinkwasser-Stellglied Q3Kein ; Ladepumpe ; Umlenkventil	Ladepumpe -
5770	I	Erzeugertyp1-stufig ; 2-stufig	1-stufig -
5890	I	Relaisausgang QX1Kein ; Zirkulationspumpe Q4 ; Elektroeinsatz TWW K6 ; Kol-lektorpumpe Q5 ; H1-Pumpe Q15 ; Kesselpumpe Q1 ; By-passpumpe Q12 ; Alarmausgang K10 ; 2. Pumpenstufe HK1Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23; Heizkreispumpe HKP Q20 ; H2-Pumpe Q18	Kein -
5891	I	Relaisausgang QX2Kein ; Zirkulationspumpe Q4 ; Elektroeinsatz TWW K6 ; Kol-lektorpumpe Q5 ; H1-Pumpe Q15 ; Kesselpumpe Q1 ; By-passpumpe Q12 ; Alarmausgang K10 ; 2. Pumpenstufe HK1Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HK P Q23; Heizkreispumpe HKP Q20 ; H2-Pumpe Q18	Kein -
5930	I	Fühlereingang BX1Kein ; Trinkwasserfühler B31 ; Kollektorfühler B6 ; Rücklauf-fühler B7	Kein -
5931	I	Fühlereingang BX2Kein ; Trinkwasserfühler B31 ; Kollektorfühler B6 ; Rücklauf-fühler B7	Kein -
5950	I	Funktion Eingang H1BA-Umschaltung HK's+TWW ; BA-Umschaltung HK's ; BA-Umschaltung HK1 ; BA-Umschaltung HK2 ; BA-Umschaltung HKP ; Erzeugersperre ; Fehler- /Alarmmeldung; Minimaler Vorlaufsollwert ; Wärmeanforderung	BA-Umschaltung HK's+TWW		-
5951	I	Wirksinn Kontakt H1Ruhekontakt ; Arbeitskontakt	Arbeitskontakt			-
5952	I	Minimaler Vorlaufsollwert H1	70	8	Tkmax(120°C)	°C

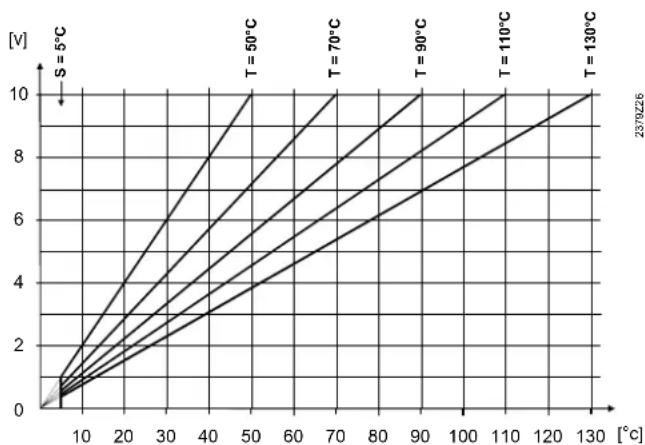

5954	I	Wärmeanforderung 10V H1	75	5	130	°C
5960	I	Funktion Eingang H2BA-Umschaltung HK's+TWW ; BA-Umschaltung HK's ; BA-Umschaltung HK1 ; BA-Umschaltung HK2 ; BA-Umschaltung HKP ; Erzeugersperre ; Minimaler Vorlaufsoll-wert	BA-Umschaltung HK's+TWW		-
5961	I	Wirksinn Kontakt H2Ruhekontakt ; Arbeitskontakt	Arbeitskontakt			-
5962	I	Minimaler Vorlaufsollwert H2	70	8	TKmax	°C
6100	F	Korrektur Außenfühler	0.0	-3.0	3.0	°C
6110 F	Zeitkonstante Gebäude 20 0 50		h
6120 F	Anlagenfrostschutz 1 0 = Aus 1 = Ein -
6200	I	Fühler speichernNein ; Ja	Nein			-
6205 F		Parameter zurücksetzenNein ; Ja	Nein			-
6212	I	Kontrollnummer Erzeuger 1	-	0	199999	-
6215	I	Kontrollnummer Speicher	-	0	199999	-
6217	I	Kontrollnummer Heizkreise	-	0	199999	-
6220	F	Software-Version	-	0	99.9	-
Fehler
6710	I	Reset AlarmrelaisNein ; Ja	Nein			-
6740 F		Vorlauftemperatur 1 Alarm	120	--/--/10	240	min
6741 F		Vorlauftemperatur 2 Alarm	120	--/--/10	240	min
6743 F		Kesseltemperatur Alarm	120	--/--/10	240	min
6800	F	Historie 1	-
	F	Fehlercode 1	-	0	255	-
6802	F	Historie 2	-
	F	Fehlercode 2	-	0	255	-
6804	F	Historie 3	-
	F	Fehlercode 3	-	0	255	-
6806	F	Historie 4	-
	F	Fehlercode 4	-	0	255	-
6808	F	Historie 5	-
	F	Fehlercode 5	-	0	255	-
6810	F	Historie 6	-
	F	Fehlercode 6	-	0	255	-
6812	F	Historie 7	-
	F	Fehlercode 7	-	0	255	-
6814	F	Historie 8	-
	F	Fehlercode 8	-	0	255	-
6816	F	Historie 9	-
	F	Fehlercode 9	-	0	255	-
6818	F	Historie 10	-
	F	Fehlercode 10	-	0	255	-
Wartung/Service
7040 F		Brennerstunden Intervall	3000	--/--/10	10000 h
7041	F	Brennerstunden seit Wartung	0	0	10000	h
7042 F		Brennerstarts Intervall	25000	--/--/60	65535	-
7043	F	Brennerstarts seit Wartung	0	0	65535	-
7044 F		Wartungsintervall	18	- - - / 1	240	Monate
7045 F	Zeit	seit Wartung 0 0		240 Monate
7140	E	HandbetriebAus ; Ein	Aus -
7170	I	Telefon Kundendienst - -
Ein-/Ausgangstest
7700 I		RelaistestKein Test ; Alles aus ; 1. Brennerstufe T2 ; 1.+2. Brennerstu-fe T2/T8 ; Trinkwasserpumpe Q3 ; Heizkreispumpe Q2 ;Heizkreismischer Auf Y1 ; Heizkreismischer Zu Y2 ; Heiz-kreispumpe Q6 ; Heizkreismischer Auf Y5 ; HeizkreismischerZu Y6 ; Relaisausgang QX1 ; Relaisausgang QX2	Kein Test -
7730	I	AußentemperaturB9	-	-50.0	50.0	°C
7732	I	Vorlauftemperatur B1	-	0.0	140.0	°C
7734	I	Vorlauftemperatur B12	-	0.0	140.0	°C
7750	I	Trinkwassertemperatur B3	-	0.0	140.0	°C
7760	I	Kesseltemperatur B2	-	0.0	140.0	°C
7820	I	Fühlertemperatur BX1	-	-28.0	200.0	°C
7821	I	Fühlertemperatur BX2	-	-28.0	200.0	°C
7840	I	Spannungssignal H1	-	0.0	10.0	Volt
7841 I		Kontaktzustand H1Offen ; Geschlossen	Offen		-
7846 I		Kontaktzustand H2Offen ; Geschlossen	Offen		-
7870 I		Brennerstörung S30V ; 230V	0V		-
7881 I		1. Brennerstufe E10V ; 230V	0V		-
Status
8000	I	Status Heizkreis 1	-			-
8001	I	Status Heizkreis 2	-			-
8002 I	Status Heizkreis P - -
8003	I	Status Trinkwasser	-			-
8005	I	Status Kessel	-			-
8007	I	Status Solar	-			-
Diagnose Erzeuger
8300 I		1. Brennerstufe T2Aus ; Ein	-		-
8301 I		2. Brennerstufe T8Aus ; Ein	-		-
8310	I	Kesseltemperatur	-	0.0	140.0	°C
8311	I	Kesselsollwert	-	0.0	140.0	°C
8314	I	Kesselrücklauftemperatur	-	0.0	140.0	°C
8330	F	Betriebsstunden 1.Stufe	0	0	65535	h
8331	F	Startzähler 1.Stufe	-	0	199'999	-
8332	F	Betriebsstunden 2.Stufe	0	0	65535	h
8333	F	Startzähler 2.Stufe	-	0	199'999	-
8510	I	Kollektortemperatur 1	-	-28.0	200.0	°C
8511	I	Kollektortemperatur 1 Max	0	-28.0	200.0	°C
8512	I	Kollektortemperatur 1 Min	0	-28.0	200.0	°C
8513	I	dT Kollektor 1/Tauscher 1	-	-28.0	200.0	°C
8530	F	Betriebsstunden Solarertrag	-	00:00	15:00	°C
8531	F	Betriebsstunden Kollek'überhitz	-	00:00	15:00	°C
Diagnose Verbraucher
8700	I	Außentemperatur	-	-50.0	50.0	°C
8703	I	Außentemperaturgedämpft	-	-50.0	50.0	°C
8704	I	Außentemperaturgemischt	-	-50.0	50.0	°C
8730 I		Heizkreispumpe Q2Aus ; Ein	-			-
8731 I		Heizkreismischer Auf Y1Aus ; Ein	-			-
8732 I		Heizkreismischer Zu Y2Aus ; Ein	-			-
8740	I	Raumtemperatur 1	-	0.0	50.0	°C
8741	I	Raumsollwert 1	-	4.0	35.0	°C
8743	I	Vorlauftemperatur 1	-	0.0	140.0	°C
8744	I	Vorlaufsollwert 1	-	0.0	140.0	°C
8760 I		Heizkreispumpe Q6Aus ; Ein	-			-
8761 I		Heizkreismischer Auf Y5Aus ; Ein	-			-
8762 I		Heizkreismischer Zu Y6Aus ; Ein	-			-
8770	I	Raumtemperatur 2	-	0.0	50.0	°C
8771	I	Raumsollwert 2	-	4.0	35.0	°C
8773	I	Vorlauftemperatur 2	-	0.0	140.0	°C
8774	I	Vorlaufsollwert 2	-	0.0	140.0	°C
8800	I	Raumtemperatur P	-	0.0	50.0	°C
8801	I	Raumsollwert P	-	4.0	35.0	°C
8803	I	Vorlaufsollwert P	-	0.0	140.0	°C
8820 I		Trinkwasserpumpe Q3Aus ; Ein	-			-
8830	I	Trinkwassertemperatur 1	-	0.0	140.0	°C
8831	I	Trinkwassersollwert	-	8.0	80.0	°C
8832	I	Trinkwassertemperatur 2	-	0.0	140.0	°C
8835	I	TWW Zirkulationstemperatur	-	0.0	140.0	°C
8950	I	Schienenvorlauftemperatur	-	0.0	140.0	°C
8951	I	Schienenvorlaufsollwert	-	0.0	140.0	°C
9000	I	Vorlaufsollwert H1	-	5.0	130.0	°C
9001	I	Vorlaufsollwert H2	-	5.0	130.0	°C
9005 I		Wasserdruck H1	- 0.0	10.0 bar
9031 I		Relaisausgang QX1Aus | Ein	-		-
9032 I		Relaisausgang QX2Aus | Ein	-		-

5.3 Einstellungen im Detail

5.3.1 Uhrzeit & Datum

Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochen-tag und das Datum beinhaltet. Damit die Funktionalität gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.

Zeilennr.	Bedienzeile
1 Stunden / Minuten
2 Tag / Monat
3	Jahr
5	Sommerzeitbeginn
6	Sommerzeitende

- Sommer-/Winterzeitumstellung

Die eingestellten Daten für die Umstellung auf Sommer- bzw. Winterzeitumstellung bewirken, dass am ersten Sonntag nach diesem Datum die Zeit automatisch von 02:00 (Winterzeit) auf 03:00 (Sommerzeit) bzw. von 03:00 (Sommerzeit) auf 02:00 (Winterzeit) umgestellt wird.

5.3.2 Uhrzeit & Datum

• Bedienung und Anzeige

Zeilennr.	Bedienzeile
20	Sprache
22	Info Temporär Permanent
26	Sperre Bedienung
27	Sperre Programmierung

- Info

Temporär: Info-Anzeige wechselt nach 8 Min. in die Grundanzeige

Permanent: Info-Anzeige bleibt nach Aufruf mit der Infotaste permanent angezeigt.

- Sperre Bedienung

Bei eingeschalteter Bediensperre sind folgende Bedienelemente nicht mehr verstellbar:

Heizkreisbetriebsart, Trinkwasserbetriebsart, Raumkomfortsollwert (Drehknopf), Präsenztaste.

- Sperre Programmierung

Bei eingeschalteter Programmiersperre können Parameterwerte angezeigt aber nicht mehr verändert werden.

- Temporäre Aufhebung der Programmierung Die gesperrte Programmierung kann innerhalb der Programmierebene temporär überbrückt werden. Dazu müssen die OK und ESC-Tasten gleichzeitig während mind. 3 Sek. gedrückt werden. Diese temporäre Aufhebung der Programmiersperre gilt bis zum Verlassen der Programmierung.

- Dauerhafte Aufhebung der Programmierung Zuerst die temporäre Aufhebung durchführen, danach in der Einstellzeile 27 „Sperre Programmierung“ die Programmiersperre aufheben.

- Einsatz als

Zeilennr.	Bedienzeile
40	Einsatz als Raumgerät 1Raumgerät 2BediengerätServicegerät

Mit dieser Bedienzeile wird die Verwendung der Bedieneinheit eingestellt. Je nach Verwendung sind dann weitere Einstellungen unter „Heizkreis Zuordnung“ nötig. Bei Verwendung mehrerer Bedieneinheiten kann so die Wirkung der einzelnen Geräte gezielt ausgerichtet werden.

Werden mehrere Bediengräte verwendet, darf jede Verwendung nur einmal belegt sein.

Raumgerät 1

Das Bediengerät unterstützt jene Heizkreise, welche unter Bedienzeile 42 „Zuordnung Raumgerät 1“ freigegeben sind und entsprechend im Grundgerät aktiviert wurden. Bedienzeilen 44 und 48 bleiben wirkungslos.

Raumgerät 2

Das Bediengerät unterstützt lediglich den Heizkreis 2. Bedienzeilen 42 und 48 bleiben wirkungslos.

Bediengerät/Servicegerät

Das Bediengerät unterstützt jene Heizkreise, welche im Grundgerät aktiviert wurden. Bedienzeile 42 bleibt wirkungslos. Bedienzeilen 44 bis 48 sind wirksam.

Bei Einsatz als Service-Gerät wird keine Uhrzeit an die RVS übertragen. Bei Stromausfall muss die Uhrzeit S-Reglers neu eingestellt werden.

In dieser Einstellung wird vom Bediengerät keine Raumtemperatur erfasst und versendet.

• Heizkreis Zuordnung

Zeilennr.	Bedienzeile
42	Zuordnung Raumgerät 1 Heizkreis 1Heizkreis 1 und 2
44	Bedienung HK2 Gemeinsam mit HK1Unabhängig
46	Bedienung HKP Gemeinsam mit HK1Unabhängig
48	Wirkung Präsenztaste KeineHeizkreis 1Heizkreis 2Gemeinsam

- Zuordnung Raumgerät 1

Als Raumgerät 1 (Einstellung 40) kann die Wirkung der entspr. Bedieneinheit auf Heizkreis 1 oder beide Heizkreise zugeordnet werden. Letzteres wird vor allem bei 2 Heizkreisen und nur einem Raumgerät benötigt.

- Bedienung HK2

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis 2 definiert werden.

Gemeinsam mit HK1

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig

Die Wirkung der Bedienung wird in der Anzeige abgefragt, sobald die Betriebsarttaste oder der Drehknopf betätigt wird.

- Bedienung HKP

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis P definiert werden.

Gemeinsam mit HK1

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig

Betriebsartänderungen oder der Komfortsollwert Verstellung sind in der Programmierung vorzunehmen.

• Wirkung Präsenztaste

Die Wirkung der Präsenztaste am Bediengerät kann auf die zugeteilten Heizkreise zugeordnet werden. Ist nur ein Heizkreis zugeordnet, wirkt die Präsenztaste immer auf diesen.

- Raumfühler

Zeilennr.	Bedienzeile
54	Korrektur Raumfühler

Die Temperaturanzeige kann korrigiert werden.

- Gerätedaten

Zeilennr.	Bedienzeile
70	Geräte-Version

Die Angabe repräsentiert die aktuelle Version des Raumgerätes.

5.3.3 Funk

- Binding

Zeilennr.	Bedienzeile
120	Binding
121	Testmode

Ausführliche Beschreibung dazu s. Kap. 3.4 Funkkomponenten

Bei der Inbetriebnahme werden dem Grundgerät seine Funkperipheriegeräte (Raumgerät) zugeordnet.

- Testmode

Der Testmode dient zur Überprüfung der Funkkommunikation. Er soll nach der kompletten Installation durchführen werden.

• Geräteliste Funk

Zeilennr.	Bedienzeile
130	Raumgerät 1 fehltbetriebsbereitkein EmpfangBatt. wechseln
131 Raumgerät 2 Wie in Einstellzeile 130
132 Außenfühler Wie in Einstellzeile 130
133 Repeater Wie in Einstellzeile 130
134 Bediengerät Wie in Einstellzeile 130
135 Servicegerät Wie in Einstellzeile 130
138 Alle Geräte löschen

- Alle Geräte löschen

Die Funkverbindung zu allen Geräten wird aufgehoben. Ist wieder eine Funkkommunikation erforderlich, muss ein neues Binding durchgeführt werden.

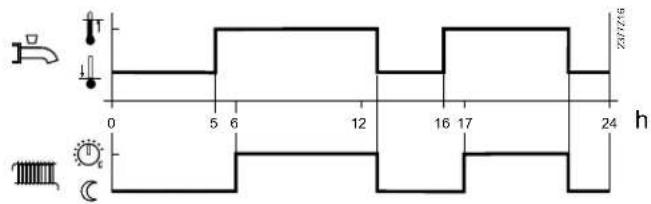

5.3.4 Zeitprogramme

Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart "Automatik" eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.

- Schaltzeiten eingeben

Die Schaltzeiten lassen sich kombiniert einstellen, d.h. für mehrere Tage gemeinsame oder für einzelne Tage separate Zeiten. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.

• Schaltpunkte

Zeilennr.				Bedienzeile
1 2	3/HKP		4/TWW
500	520	540	560	Vorwahl Mo - SoMo - FrSa - SoMo...So
501	521	541	561	1. Phase Ein
502	522	542	562	1. Phase Aus
503	523	543	563	2. Phase Ein
504	524	544	564	2. Phase Aus
505	525	545	565	3. Phase Aus
506	526	546	566	3. Phase Aus

• Standardprogramm

Zeilennr.				Bedienzeile
1 2	3/HKP		4/TWW
516	536	556	576	Standardwerte

Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.

Hinweis

Individuelle Einstellungen gehen dabei verloren!

5.3.5 Ferien

Zeilennr.			Bedienzeile
HK1	HK2	HKP
642	652	662	Beginn
643	653	663	Ende
648	658	668	Betriebsniveau Frostschutz Reduziert

Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau umschalten.

Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden.

5.3.6 Heizkreise

Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche jeweils für jeden Heizkreis individuell einstellbar sind.

• Betriebsart

Zeilennr.	Bedienzeile
1300	Betriebsart	SchutzbetriebAutomatikReduziertKomfort

Die Betriebsart der Heizkreise 1 und 2 werden direkt mittels der Betriebsarttaste bedient, währenddem die Betriebsart für den Heizkreis P in der Programmierung (Bedienzeile 1300) eingestellt wird.

Mit der Einstellung kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Funktionalität entspricht der Betriebsartenwahl mit der Betriebsarttaste. Siehe dazu Kapitel „Bedienung“.

• Sollwerte

Zeilennr.			Bedienzeile
HK1	HK2	HKP
710	1010	1310	Komfortsollwert
712	1012	1312	Reduziert-Sollwert
714	1014	1314	Frostschutzsollwert

- Raumtemperatur

Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedlichen Temperaturniveaus in den Räumen.

Die Bereiche der einstellbaren Sollwerte ergeben sich durch die Abhängigkeit untereinander, dies ist nachfolgend in der Grafik ersichtlich.

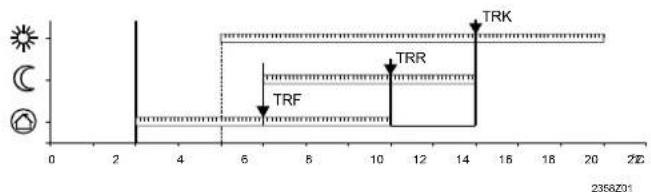

Abb. 31: Legende: TRK Komfortsollwert

TRR

Reduziert-Sollwert

TRF

Frostschutzsollwert

- Frostschutz

Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.

• Heizkennlinie

Zeilennr.			Bedienzeile
HK1	HK2	HKP
720	1020	1320	Kennlinie-Steilheit
721	1021	1321	Kennlinie-Verschiebung
726	1026	1326	Kennlinie-Adaption

Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend der persönlichen Bedürfnisse verhält.

- Kennlinie-Steilheit

Mit der Steilheit verändert sich die Vorlauftemperatur stärker, je kälter die Außentemperatur ist. D.h. wenn die Raumtemperatur bei kalter Außentemperatur abweicht und bei warmen nicht, muss die Steilheit korrigiert werden.

Einstellung erhöhen: Erhöht die Vorlauftemperatur vor allem bei kalten Außentemperaturen.

Einstellung senken: Senkt die Vorlauftemperatur vor allem bei kalten Außentemperaturen.

Abb. 32:

- Kennlinie-Verschiebung

Mit der Parallelverschiebung verändert sich die Vorlauftemperatur generell und gleichmäßig über den ganzen Außentemperaturbereich. D.h. wenn die Raumtemperatur generell zu warm oder kalt ist, muss mit der Parallelverschiebung korrigiert werden.

- Kennlinie-Adaption

Mit der Adaption wird die Heizkennlinie vom Regler automatisch an die herrschenden Verhältnisse angepasst. Eine Korrektur der Steilheit und Parallelverschiebung erübrigt sich so. Sie kann lediglich ein oder ausgeschaltet werden.

Um die Funktion zu gewährleisten, muss folgendes beachtet werden:

• Ein Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

• ECO-Funktionen

Zeilennr.			Bedienzeile
HK1	HK2	HKP
730	1030	1330	Sommer-/Winterheizgrenze
732	1032	1332	Tagesheizgrenze

- Sommer-/Winterheizgrenze

Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten.

Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen.

Erhöhen: Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommerbetrieb.

Senken: Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommerbetrieb.

Die Funktion wirkt nicht in der Betriebsart „Dauernd Komforttemperatur“

In der Anzeige erscheint "ECO".

Zur Berücksichtigung der Gebäudedynamik wird die Außen-temperatur gedämpft.

Beispiel:

SWHG Sommer-/Winterheizgrenze

TAged Gedämpfte Außentemperatur

T Temperatur

t Tage

- Tagesheizgrenze

Die Tagesheizgrenze schaltet die Heizung je nach Außentemperatur im Tagesverlauf ein oder aus. Diese Funktion dient hauptsächlich in den Übergangsphasen Frühling und Herbst kurzfristig auf die Temperaturschwankungen zu reagieren.

Beispiel:

Einstellzeile z.B.
Komfortsollwert (TRw) 22°C
Tagesheizgrenze (THG) -3°C
Umschalttemperatur (TRw-THG) Heizung AUS = 19°C

Schaltdifferenz (fix) -1°C
Umschalttemperatur Heizung EIN = 18°C

Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Heizphasen.

Erhöhen: Umschaltung früher auf Heizbetrieb Umschaltung später auf ECO.

Senken: Umschaltung später auf Heizbetrieb Umschaltung früher auf ECO.

Die Funktion wirkt nicht in der Betriebsart „Dauernd Komforttemperatur“

In der Anzeige erscheint "ECO"

Zur Berücksichtigung der Gebäudedynamik wird die Außen-temperatur gedämpft.

• Vorlaufsollwert-Begrenzungen

Zeilennr.			Bedienzeile
HK1	HK2	HKP
740	1040	1340	Vorlaufsollwert-Minimum
741	1041	1341	Vorlaufsollwert-Maximum

Mit dieser Begrenzung kann ein Bereich für den Vorlaufsollwert definiert werden. Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den entsprechenden Grenzwert, bleibt dieser bei weiter steigender oder sinkender Wärmeanforderung konstant auf dem Maximal- bzw. Minimalwert.

Abb. 33:	Legende:	TVw	aktueller Vorlaufsollwert
		TVmax	Vorlaufsollwert-Maximum
	0	TVmin	Vorlaufsollwert-Minimum

• Raumeinfluss

Zeilennr.			Bedienzeile
HK1	HK2	HKP
750	1050	1350	Raumeinfluss

Führungsarten

Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.

Einstellung	Führungsart
— — — %	Reine Witterungsführung *
1...99 %	Witterungsführung mit Raumeinfluss *
100 %	Reine Raumführung

* Es muss ein Witterungsfühler angeschlossen sein.

• Reine Witterungsführung

Die Vorlauftemperatur wird über die Heizkurve in Abhängigkeit der gemischten Außentemperatur berechnet.

Diese Führungsart bedingt, dass die Heizkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur.

- Witterungsführung mit Raumeinfluss

Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So kann entstehende Fremdwärme berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.) desto höher kann der Wert eingestellt werden.

Beispiel:

Ca. 60% Guter Referenzraum

Ca. 20% Ungünstiger Referenzraum

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

- Reine Raumführung

Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

• Raumtemperaturbegrenzung

Zeilennr. HK1 HK2 HKP			Bedienzeile
760	1060	1360	Raumtemperaturbegrenzung

Bei Pumpenheizkreisen ist eine Schaltdifferenz für die Temperaturregelung einzustellen. Die Funktion bedingt die Verwendung eines Raumtemperaturfühlers.

Die Raumtemperaturbegrenzung funktioniert nicht bei reiner Witterungsführung.

Abb. 34: Legende: TRx Raumtemperaturistwert
TRw Raumtemperatursollwert SDR Raumschaltdifferenz P Pumpe T Zeit

- Schnellaufheizung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
770	1070	1370	Schnellaufheizung

Die Schnellaufheizung bewirkt, dass bei einem Wechsel von Reduziert-Sollwert auf Komfortsollwert der neue Sollwert früher erreicht wird und dies somit die Aufheizdauer verkürzt. Während der Schnellaufheizung wird der Raumtemperatursollwert um den hier eingestellten Wert überhöht.

Erhöhen der Einstellung führt zu schnellerer Aufheizzeit, senken zu längerer.

Die Schnellaufheizung ist mit oder ohne Raumfühler möglich.

Abb. 35: Legende: TRw Raumtemperatursollwert TRx Raumtemperaturistwert DTRSA Raumtemperatursollwert-Überhöhung

- Schnellabsenkung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
780	1080	1380	SchnellabsenkungAusBis Reduziert-SollwertBis Frostschutzsollwert

Während der Schnellabsenkung wird die Heizkreispumpe ausgeschaltet und bei Mischerkreisen auch das Mischventil geschlossen.

Funktion mit Raumfühler:

Mit Raumsensor schaltet die Funktion die Heizung aus, bis die Raumtemperatur auf den Reduziert-Sollwert bzw. Frostniveau ausgekühlt ist.

Ist die Raumtemperatur bis auf das Reduziertniveau bzw. Frost-niveau abgesunken, wird die Heizkreispumpe eingeschaltet und das Mischventil freigegeben.

Funktion ohne Raumfühler:

Der Schnellabsenkung schaltet die Heizung in abhängig von der Außentemperatur und der Gebäudezeitkonstante für eine bestimmte Zeit ab.

Beispiel

Dauer der Schnellabsenkung bei Komfortsollwert – Reduziert-Sollwert = 2°C

(z.B. Komfortsollwert = 20°C und Reduziert-Sollwert = 18°C)

tur gemischt:	Gebäudezeitkonstante: Außentempera
	0	2	5	10	15	20	50
15 °C	0	3.1	7.7	15.3	23	30.6	76.6
10 °C	0	1.3	3.3	6.7	10	13.4	33.5
5 °C	0	0.9	2.1	4.3	6.4	8.6	21.5
0 °C	0	0.6	1.6	3.2	4.7	6.3	15.8
-5 °C	0	0.5	1.3	2.5	3.8	5.0	12.5
-10 °C	0	0.4	1.0	2.1	3.1	4.1	10.3
-15 °C	0	0.4	0.9	1.8	2.6	3.5	8.8
-20 °C	0	0.3	0.8	1.5	2.3	3.1	7.7
	Dauer der Schnellabsenkung in Stunden

Die Schnellabsenkung ist mit oder ohne Raumfühler möglich.

- Ein-/Ausschaltzeit-Optimierung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
790	1090	1390	Einschalt-Optimierung Max
791	1091	1391	Ausschalt-Optimierung Max

• Einschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert an den Schaltzeiten erreicht wird.

• Ausschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert -1/4°C an den Schaltzeiten erreicht wird.

Die Ein- und Ausschaltzeitoptimierung ist mit oder ohne Raumfühler möglich.

Abb. 36: Legende: Xein Einschaltzeit vorverschoben Xaus Ausschaltzeit vorverschoben ZSP Zeitschaltprogramm TRx Raumtemperatur-Istwert TRw Raumtemperatur-Sollwert

• Anhebung Reduziert-Sollwert

Zeilennr.			Bedienzeile
HK1	HK2	HKP
800	1100	1400	Reduziert-Anhebung Beginn
801	1101	1401	Reduziert-Anhebung Ende

Die Funktion dient vor allem bei Heizanlagen die keine grossen Leistungsreserven aufweisen (z.B. Niedrigenergiehäuser). Dort würde die Aufheizzeit bei tiefen Aussentemperaturen unerwünscht lange andauern. Mit der Anhebung des Reduziert-Sollwerts, wird einem zu starken Auskühlen der Räume entgegen gewirkt um so die Aufheizzeit beim Wechsel auf Komfortsollwert zu verkürzen.

Abb. 37: Legende: TRwA1 Reduziert-Anhebung Beginn

TRwA2 Reduziert-Anhebung Ende

TRK Komfortsollwert

TRR Raumtemperatur-Reduziert sollwert

TAgem Gemischte Außentemperatur

- Überhitzschutz Pumpenheizkreis

Zeilennr.			Bedienzeile
HK1	HK2	HKP
820	1120	1420	Überhitzschutz Pumpenheizkreis

Bei Heizungsanlagen mit Pumpenkreisen kann die Vorlauftemperatur des Heizkreises infolge höherer Anforderungen anderer Wärmeverbraucher (Mischerheizkreis, Trinkwasserladung, externer Wärmebedarf) oder einer parametrierten Kesselminimaltemperatur höher sein als die gem. der Heizkennlinie geforderte Vorlauftemperatur. Infolge dieser zu hohen Vorlauftemperatur würde dieser Pumpenheizkreis dementsprechend überheizt.

Die Funktion Überhitzschutz für Pumpenkreise sorgt durch Ein-/Ausschalten der Pumpe dafür, dass die Energiezufuhr für Pumpenheizkreis der Heizkurvenanforderung entspricht.

- Mischerregelung

Zeilennr. HK1 HK2		Bedienzeile
830	1130	Mischerüberhöhung
832	1132	Antrieb Typ 2-Punkt3-Punkt
833	1133	Schaltdifferenz 2-Punkt
834	1134	Antrieb Laufzeit

- Mischerüberhöhung

Für die Beimischung muss der Kessel-Vorlauftemperatur-Istwert höher sein als der geforderte Sollwert der Mischervorlauftemperatur, da diese sonst nicht ausgeregelt werden kann. Der Regler bildet aus der hier eingestellten Überhöhung und dem momentan aktuellen Vorlauftemperatur-Sollwert den Kesseltemperatur-Sollwert.

• Antrieb Typ

Die Einstellung des Antrieb-Typs verändert das Regelverhalten auf den verwendeten Mischerantrieb.

• Schaltdifferenz 2-Punkt

Für den 2-Punkt Antrieb muss die Schaltdifferenz 2-Punkt gegebenenfalls angepasst werden. Bei 3-Punkt Antrieb ist dies nicht notwendig.

• Antrieb Laufzeit

Einstellung der Antriebslaufzeit des verwendeten Mischventils.

- Estrich-Austrocknungsfunktion

Zeilennr. HK1 HK2		Bedienzeile
850	150	Estrich FunktionAusFunktionsheizen (Fh)Belegreifheizen (Bh)Funktions- und BelegreifheizenManuell
851	151	Estrich Sollwert manuell

Die Estrich-Austrocknungsfunktion dient dem kontrollierten Austrocknen. Sie regelt die Vorlauftemperatur auf ein Temperaturprofil. Die Austrocknung erfolgt durch die Bodenheizung mittels Mischer- oder Pumpenheizkreis.

- Estrich Funktion

Aus:

Die Funktion ist ausgeschaltet.

Funktionsheizen (Fh) :

Der 1. Teil des Temperaturprofils wird automatisch durchfahren.

Belegreifheizen (Bh)

Der 2. Teil des Temperaturprofils wird automatisch durchfahren.

Funktions- und Belegreifheizen

Das gesamte Temperaturprofil (1. und 2. Teil) wird automatisch durchfahren.

Manuell

Es wird nicht ein Temperaturprofil durchfahren, sondern auf den „Estrich Sollwert manuell“ geregelt.

Beachten Sie die entsprechenden Normen und die Vorschriften des Estrichherstellers!

• Eine richtige Funktionsweise ist nur mit einer korrekt installierten Anlage möglich (Hydraulik, Elektrik, Einstellungen)! Abweichungen können zu einer Schädigung des Estrichs führen!
  • Die Funktion kann vorzeitig abgebrochen werden, indem auf Aus gestellt wird.
  • Die Vorlauftemperatur-Maximalbegrenzung bleibt wirksam.

Abb. 38: Legende: X Starttag Fh Funktionsheizen Bh Belegreifheizen

- Rückkühlung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
860	1160	1460 Rückkühlung Speicher

Die überschüssige Energie im Speicher kann durch eine Wärmeabnahme der Raumheizung entladen werden. Dies kann für jeden Heizkreis separat eingestellt werden. (s. auch: Bedienseite „Trinkwasserspeicher“, Einstellzeile „Rückkühlung Kessel / HK“)

5.3.7 Trinkwasser

• Sollwerte

Zeilennr. Bedienzeile
1610	Nennsollwert
1612	Reduziert-Sollwert

Das Trinkwasser kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher.

Abb. 39: Legende: TWWR Trinkwasser-Reduziertssollwert TWWN Trinkwasser-Nennsollwert TWWmax Trinkwasser-Nennsollwert

• Freigabe

Zeilennr. Bedienzeile
1620	Freigabe24h/TagZeitprogramme HeizkreiseZeitprogramm 4/TWW

24h/Tag

Die Trinkwasser-Temperatur wird, unabhängig von Zeitschaltprogrammen, dauernd auf Trinkwassertemperatur-Nennsollwert betrieben.

Abb. 40: Beispiel

Zeitprogramme Heizkreise

Der Trinkwassersollwert wird gem. Heizkreiszeitschaltprogramm zwischen dem Trinkwassertemperatur-Nennsollwert und dem Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Der erste Einschaltpunkt jeder Phase wird jeweils 1 Stunde vorverlegt.

Abb. 41: Beispiel

Zeitprogramm 4/TWW

Für den Trinkwasserbetrieb wird das Zeitschaltprogramm 4 des lokalen Reglers berücksichtigt. Dabei wird an dessen eingestellten Schaltzeiten zwischen Trinkwassertemperatur-Nennsollwert und Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Auf diese Weise wird das Trinkwasser unabhängig von den Heizkreisen geladen.

Abb. 42: Beispiel

MaxVorrang

Zeilennr. Bedienzeile
1630	LadevorrangAbsolutGleitendKeinMK gleitend, PK absolut

Bei gleichzeitigem Leistungsbedarf der Raumheizungen und des Trinkwassers kann mit der Funktion Trinkwasservorrang sichergestellt werden, dass die Kesselleistung während einer Trinkwasserladung in erster Linie dem Trinkwasser zugeführt wird.

Absoluter Vorrang

Mischer- und Pumpenheizkreis sind solange gesperrt, bis das Trinkwasser aufgeheizt ist.

Gleitender Vorrang

Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden Mischer- und Pumpenheizkreis eingeschränkt, bis das Trinkwasser aufgeheizt ist.

Kein Vorrang

Die Trinkwasser-Ladung erfolgt parallel zum Heizbetrieb. Bei knapp dimensionierten Kesseln und Mischerheizkreisen, kann es sein, dass bei großer Heizlast der Trinkwasser-Sollwert nicht erreicht wird, da zu viel Wärme an den Heizkreis abfließt.

Mischerheizkreis gleitend, Pumpenheizkreis absolut

Die Pumpenheizkreise sind solange gesperrt, bis der Trinkwasserspeicher aufgeheizt ist. Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden auch die Mischerheizkreise eingeschränkt.

• Legionellenfunktion

Zeilennr.	Bedienzeile
1640	Legionellenfunktion AusPeriodischFixer	Woc
1641	Legionellenfunktion periodisch
1642	Legionellenfunktion WochentagMontag... Sonntag
1644	Legionellenfunktion Zeitpunkt
1645	Legionellenfunktion Sollwert
1646	Legionellenfunktion Verweildauer
1647	Legionellenfunktion Zirkulationspumpe

Periodisch

Die Legionellenfunktion wird gem. eingestellter Periode (Bedienzeile 1641) wiederholt. Wird der Legionellen-Sollwert von einer Solaranlage unabhängig der eingestellten Zeitperiode erfüllt, so wird die Zeitspanne neu gestartet.

Fixer Wochentag

Die Legionellenfunktion kann auf einen fest gewählten Wochentag (Bedienzeile 1642) aktiviert werden. Bei dieser Einstellung wird unabhängig der Speichertemperaturen in der Vergangenheit an dem parametrierten Wochentag auf Legionellen-Sollwert aufgeheizt.

• Legionellenfunktion Zirkulationspumpe

Die Trinkwasser Zirkulationspumpe kann während ablaufender Legionellenschutzfunktion eingeschaltet werden.

Während ablaufender Legionellenschutzfunktion besteht eine Verbrühungsgefahr an den Zapfstellen.

• Zirkulationspumpe

Zeilennr.	Bedienzeile
1660	Zirkulationspumpe FreigabeZeitprogramm 3/HKPTrinkwasser FreigabeZeitprogramm 4/TWW
1661	Zirkulationspumpe Taktbetrieb

• Zirkulationspumpe Taktbetrieb

Ist die Funktion eingeschaltet so wird die Zirkulationspumpe innerhalb der Freigabezeit jeweils fix für 10 Min. eingeschaltet und für 20 Min. wieder ausgeschaltet.

5.3.8 Kessel

• Sollwerte

Zeilennr.	Bedienzeile
2210	Sollwert	Minimum
2212	Sollwert	Maximum

Der geregelte Kesseltemperatursollwert kann mit Sollwert Minimum und Maximum begrenzt werden. Diese Begrenzungen kommen einer Schutzfunktion für den Kessel gleich.

Kesseltemperatur-Minimalbegrenzung ist im Normalbetrieb je nach Kesselbetriebsart der untere Grenzwert für den geregelten Kesselsollwert.

Kesseltemperatur-Maximalbegrenzung ist im Normalbetrieb oberer Grenzwert für den geregelten Kesselsollwert und Sollwert für den elektronischen Temperaturwächter TR.

Der Einstellbereich von Sollwert Minimum und Maximum wird durch den Sollwert Handbetrieb begrenzt.

Abb. 43: Beispiel bei einer Kesselbetriebsart Automatik:
Legende: TK Kesseltemperatur
TKw Kesseltemperatur-Sollwert
TKmax Kesseltemperatur-Maximalbegrenzung
TKmin Kesseltemperatur-Minimalbegrenzung
SDK Schaltdifferenz
TAgem Gemischte Außentemperatur

5.3.9 Solar

- Laderegler (dT)

Zeilennr.	Bedienzeile
3810 Temp'diff EIN Tauscher 1
3811 Temp'diff AUS Tauscher 1
3812 Ladetemp Min Tauscher 1

Für die Ladung des Speichers über den Wärmetauscher braucht es eine genügend große Temperaturdifferenz zwischen Kollektor und Speicher und die minimale Ladetemperatur muss erreicht sein.

Abb. 44: Legende: Tkol Kollektortemperatur
On/Off Kollektorpumpe
SdEin Temp'diff EIN
SdAus Temp'diff AUS

- Startfunktion

Zeilennr.	Bedienzeile
3830	Kollektorstartfunktion
3831	Mindestlaufzeit Kollek'pumpe

- Kollektorstartfunktion

Wenn die Temperatur am Kollektor (vor allem bei Vakuumröhren) bei ausgeschalteter Pumpe nicht korrekt gemessen werden kann, kann die Pumpe von Zeit zu Zeit eingeschaltet werden.

- Mindestlaufzeit Kollektorpumpe

Die Funktion schaltet die Kollektorpumpe periodisch für mind. die parametrierte Mindestlaufzeit ein.

- Kollektor-Frostschutz

Zeilennr.	Bedienzeile
3840	Kollektor-Frostschutz

Bei Frostgefahr am Kollektor wird die Kollektorpumpe in Betrieb genommen, um das Einfrieren des Wärmeträgers zu verhindern.

• Sinkt die Kollektortemperatur unter die Frostschutztemperatur schaltet die Kollektorpumpe ein: TKol < TKolFrost.
• Steigt die Kollektortemperatur um 1°K über die Frostschutztemperatur wird die Kollektorpumpe wieder ausgeschaltet: TKol > TKolFrost + 1.

• Kollektor-Überhitzschutz

Zeilennr.	Bedienzeile
3850	Kollektorüberhitzschutz

Besteht am Kollektor die Gefahr einer Überhitzung, wird die Ladung des Speichers weitergeführt um so die überschüssige Wärme abzubauen. Ist die Speichersicherheitstemperatur erreicht wird die Ladung abgebrochen.

Abb. 45: Legende: TSpSi Speicher-Sicherheitstemperatur
TSp Speichertemperatur
TKolUe Überhitzschutztemperatur Kollektor
TSpmax Max. Ladetemperatur
Tkol Kollektortemperatur
On/Off Kollektorpumpe
T Temperatur
t Zeit

• Medium Verdampfungstemperatur

Zeilennr.	Bedienzeile
3860	Verdampfung	Wärmeträger

Bei Verdampfungsgefahr des Wärmeträger-Mediums aufgrund einer hohen Kollektortemperatur, wird die Kollektorpumpe ausgeschaltet, um deren "Heißlaufen" zu vermeiden. Dies ist eine Pumpenschutzfunktion.

5.3.10 Trinkwasser-Speicher

- Laderegelung

Zeilennr.	Bedienzeile
5020	Vorlaufsollwertüberhöhung
5022	Ladeart Mit B3Mit B3/B31Mit B3, Legio B3/B31

• Vorlaufsollwertüberhöhung

Die Trinkwasseranforderung an den Kessel setzt sich aus dem aktuellen Trinkwassersollwert plus der einstellbaren Ladeüberhöhung zusammen.

- Ladeart

Es ist eine Speicherladung mit bis zu 2 Fühlern möglich.

Bei Solarfühler auf B31 muss Ladeart (Parameter 5022) auf „B3“ eingestellt sein.

Es ist auch möglich eine Teilladung mit einem Fühler und eine Legionellenfunktion die 2 Fühler berücksichtigt zu kombinieren (Einstellung 3).

- Überhitzschutz

Zeilennr.	Bedienzeile
5050	Ladetemperatur	Maximum

Der Trinkwasserspeicher wird von der Solarenergie zum eingestellten Maximal Trinkwasserladewert geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen bis die Speicherheitstemperatur erreicht wird.

- Rückkühlung

Zeilennr.	Bedienzeile
5055	Rückkühltemperatur
5056	Rückkühlung Kessel/HK
5057	Rückkühlung KollektorAusSommerImmer

Für die Rückkühlung des Trinkwasserspeichers stehen zwei Funktionen zur Verfügung

- Rückkühlung Kessel/HK

Die Energie kann durch eine Wärmeabnahme der Raumheizung oder des Trinkwasserspeichers entladen werden. Dies kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis 1...).

- Rückkühlung Kollektor

Die Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.

- Elektroheizeinsatz

Zeilennr.	Bedienzeile
5060	Elektroeinsatz BetriebsartErsatzSommerImmer
5061	Elektroeinsatz Freigabe24h/TagTrinkwasser FreigabeZeitprogramm 4/TWW
5062	Elektroeinsatz RegelungExterner ThermostatTrinkwasserfühler

• Elektroeinsatz Betriebsart

Ersatz

Der Elektroeinsatz wird nur verwendet, wenn der Kessel Störung meldet oder mittels Kesselsperre ausgeschaltet ist. Die Trinkwasserbereitung wird also im Normalfall immer mit dem Kessel durchgeführt.

Sommer

Der Elektroeinsatz wird eingesetzt sobald alle angeschlossenen Heizkreise zum Sommerbetrieb umgeschaltet haben. Die Trinkwasserbereitung wird wieder mit dem Kessel durchgeführt sobald wenigstens ein Heizkreis wieder auf Heizbetrieb umgeschaltet hat. Der Elektroeinsatz wird aber auch verwendet, wenn der Kessel Störung meldet oder mittels Kesselsperre ausgeschaltet ist.

Immer

Die Trinkwasserbereitung wird ganzjährig nur mit dem Elektro-einsatz durchgeführt. Bei dieser Anwendung wird der Kessel also nicht für die Trinkwasserbereitung gebraucht.

• Elektroeinsatz Freigabe

24h/Tag

Der Elektroeinsatz ist unabhängig von Zeitschaltprogrammen dauernd freigegeben.

Abb. 46: Beispiel

Trinkwasser Freigabe

Der Elektroeinsatz wird gem. Trinkwasser Freigabe geschaltet.

Abb. 47: Beispiel

Zeitprogramm 4/TWW

Für den Elektroeinsatz wird das Zeitschaltprogramm 4/TWW des lokalen Reglers berücksichtigt.

Abb. 48: Beispiel

• Elektroeinsatz Regelung

Externer Thermostat

Die Speichertemperatur wird mit einem reglerexternen Thermostaten ohne Sollwertführung des Reglers geladen.

Trinkwasserfühler

Die Speichertemperatur wird mit einem reglerexternen Thermostaten aber unter Sollwertführung des Reglers geladen.

Damit die Sollwertführung korrekt funktioniert, muss der reglerexterne Thermostat auf dessen minimalen

Einstellwert gestellt werden.

5.3.11 Konfiguration

• Heizkreise 1,2

Zeilennr. Bedienzeile
HK1	HK2
5710	5715	Heizkreis 1,2

Die Heizkreise sind über diese Einstellung ein bzw. ausschaltbar.

• Trinkwasser-Sensor B3

Zeilennr.	Bedienzeile
5730	Trinkwasser-Sensor B3FühlerThermostat

Fühler

Der Regler berechnet die Schaltpunkte mit entsprechender Schaltdifferenz aus dem Trinkwasser-Sollwert und der gemessenen TWW-Speichertemperatur.

Thermostat

Die Regelung der Trinkwassertemperatur erfolgt aufgrund des Schaltzustandes eines an B3 angeschlossenen Thermostaten.

Bei Verwendung eines Trinkwasserthermostaten ist kein „Reduziertbetrieb“ möglich. d.h., wenn Redu- betrieb aktiv ist, dann ist die BW-Bereitung mit Ther- t gesperrt.

Die Einstellung des Trinkwassertemperatur-Nennsollwertes muss gleich hoch oder höher sein als die Sollstellung am Thermostat (Thermostat auf Ausschalt-geeicht).

Die „Vorlauftemperatur-Sollwertüberhöhung-Trinkwasser“ muss mind. auf 10°C eingestellt sein (beeinflusst die Ladedauer).

Der Trinkwasser-Frostschutz ist dabei nicht gewährleistet.

• Trinkwasser-Stellglied Q3

Zeilennr.	Bedienzeile
5731	Trinkwasser-Stellglied Q3KeinLadepumpeUmlenkventil

Kein

Keine Trinkwasserladung über Q3.

Ladepumpe

Die Trinkwasserladung erfolgt mit einer Pumpe an der Anschluss-Klemme Q3/Y3

Umlenkventil

Die Trinkwasserladung erfolgt mit einem Umlenkventil an der Anschluss-Klemme Q3/Y3. Die Pumpe Q2 wird in dieser Einstellung zur Kesselpumpe, sofern die Kesselpumpe nicht an einem multifunktionalen Relaisausgang QX.. schon definiert ist.

- Erzeugertyp

Zeilennr.	Bedienzeile
5770	Erzeugertyp1-stufig2-stufig

Die Ansteuerung des Brenners ist über diese Einstellung konfigurierbar.

• Ausgang Relais QX1,2

Zeilennr.	Bedienzeile
5890	Relaisausgang QX1KeinZirkulationspumpe Q4Elektroeinsatz TWW K6Kollektorpumpe Q5H1-Pumpe Q15Kesselpumpe Q1Bypasspumpe Q12Alarmausgang K102. Pumpenstufe HK1 Q212. Pumpenstufe HK2 Q222. Pumpenstufe HKP Q23Heizkreispumpe HKP Q20H2-Pumpe Q18
5891	Relaisausgang QX2KeinZirkulationspumpe Q4Elektroeinsatz TWW K6Kollektorpumpe Q5H1-Pumpe Q15Kesselpumpe Q1Bypasspumpe Q12Alarmausgang K102. Pumpenstufe HK1 Q212. Pumpenstufe HK2 Q222. Pumpenstufe HKP Q23Heizkreispumpe HKP Q 20H2-Pumpe Q18

Die Einstellungen der Relaisausgänge ordnen je nach Wahl entsprechende Zusatzfunktionen zu den Grundschemen zu. Siehe dazu Kapitel „Anwendungsschemas“.

Trinkwasser-Zirkulationspumpe Q4

Die angeschlossene Pumpe dient als Trinkwasser-Zirkulationspumpe. Der zeitliche Betrieb der Pumpe kann in der Bedienseite „Trinkwasser“ in der Bedienzeile „Zirkulationspumpe Freigabe“ abgestimmt werden.

Trinkwasser-Elektroheizeinsatz K6

Mit dem angeschlossenen Elektro-Heizeinsatz, kann das Trinkwasser gem. Bedienseite „Trinkwasser-Speicher“ Bedienzeile „Elektroheizeinsatz“ geladen werden.

Der Elektroheizeinsatz muss mit einem Sicherheits- thermostat ausgerüstet sein!

Kollektorpumpe Q5

Für die Anbindung eines Solarkollektors ist eine Umwälzpumpe für den Kollektorkreis erforderlich.

H1-Pumpe Q15, H2-Pumpe Q18

Die H1/H2-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. In Zusammenwirken mit einer externen Wärmeanforderung am Eingang H1/H2, kann die Anwendung z.B. für ein Luftheizgerät o.ä. verwendet werden.

Bypasspumpe Q12

Die angeschlossene Pumpe dient als Kessel-Bypasspumpe, die zur Kessel-Rücklaufhochhaltung verwendet wird.

Alarmausgang K10

Tritt ein Fehler auf, so wird dies mit dem Alarmrelais signalisiert. Das Schließen des Kontaktes hat eine Verzögerungszeit von 2 Min. Wird der Fehler behoben, d.h. die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert.

Kann der Fehler momentan nicht behoben werden, besteht die Möglichkeit das Alarmrelais trotzdem zusetzen. Dies erfolgt in der Bedienseite „Fehler“.

2. Pumpenstufe

Diese Funktion erlaubt es eine 2-stufige Heizkreispumpe anzusteuern, damit bei reduziertem Heizniveau (z.B. Nachabsenkung) die Pumpenleistung verringert werden kann. Hierbei wird zur 1. Stufe der Pumpe mit dem Multifunktionalen Relais QX die 2. Stufe folgendermaßen zugeschaltet:

1.Stufe Ausgang Q2/Q6/Q20	2.Stufe Ausgang Q21/Q22/Q23	Pumpenzustand
aus	aus	aus
ein	aus	Teillast
ein	ein	Volllast
aus	ein	Unbenutzt/nicht

zuläss

Heizkreispumpe HKP Q20

Der Pumpenheizkreis P wird aktiviert.

- Schaltprogramm

Für den Heizkreis P steht ausschließlich das Schaltprogramm 3/HKP zur Verfügung. Siehe dazu auch "Schaltprogramm".

• Eingang Fühler BX1,2

Zeilennr.	Bedienzeile
5930	Fühlereingang BX1KeinTrinkwasserfühler B31Kollektorfühler B6Rücklauffühler B7
5931	Fühlereingang BX2KeinTrinkwasserfühler B31Kollektorfühler B6Rücklauffühler B7

Die Einstellungen der Fühlereingänge ordnen je nach Wahl entsprechende Zusatzfunktionen zu den Grundscemen zu. (s. dazu Kap. 6 „Anwendungsschemas“.

Die Zuordnung/Belegung ist frei wählbar, z.B. Kollektorfühler BX1 und Solarpumpe QX2.

Die Funktion „Rücklauffühler B7“ muss vom Kesselhersteller vorgegeben werden.

• Eingang H1/H2

Zeilennr.	Bedienzeile
5950	Funktion Eingang H1BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPErzeugersperreFehler-/AlarmmeldungMinimaler VorlaufsollwertWärmeanforderung
5951	Wirksinn Eingang H1RuhekontaktArbeitskontakt
5952 Minimaler Vorlaufsollwert H1
5954 Wärmeanforderung 10V H1
5960	Funktion Eingang H2BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPErzeugersperreFehler-/AlarmmeldungMinimaler Vorlaufsollwert
5961	Wirksinn Kontakt H2RuhekontaktArbeitskontakt
5962 Minimaler Vorlaufsollwert H2

- Funktion Eingang H1/H2

Betriebsart-Umschaltung

• Heizkreis Die Betriebsarten der Heizkreise werden bei geschlossenem Kontakt an der Anschlussklemme H1/H2 (z.B. ein Telefon-Fernschalter) auf Schutzbetrieb umgeschaltet.
• Trinkwasser Eine Sperrung der Trinkwasserladung erfolgt nur in Einstellung 1 HK's+TWW.

Erzeugersperre

Der Erzeuger wird bei geschlossenem Schaltzustand eines Kontaktes an der Anschlussklemme H1/H2 gesperrt. Sämtliche Temperatur-Anforderungen der Heizkreise und des Trinkwassers werden ignoriert. Der Kesselfrostschutz bleibt währenddessen gewährleistet.

Die Schornsteinfeger-Funktion kann trotz aktivierter Erzeuger-Sperre eingeschaltet werden.

Fehler-/Alarmmeldung

Durch Schließen des Eingangs H1 bewirkt eine reglerinterne Fehlermeldung. Bei entsprechender Konfiguration des „Alarmausganges“ (Relaisausgänge QX2 - 4, Bedienzeilen 5891 - 5894) wird der Fehler durch Schließen eines zusätzlichen Kontaktes weitergeleitet oder angezeigt (z.B. externe Lampe oder Horn).

Minimal-Vorlauftemperatur-Sollwert TVHw

Der eingestellte Minimal-Vorlauftemperatur-Sollwert wird bei geschlossenem Kontakt an der Anschlussklemme H1/2 (z.B. eine Lufterhitzungsfunktion für Torschleieranlagen) aktiviert.

Wärmeanforderung

Die Wärmeerzeugung erhält ein Spannungssignal (DC 0...10V) als Wärmeanforderung. Der zugehörige Sollwert wird auf Bedienzeile 5954 eingestellt.

- Wirksinn Eingang H1/H2

Ruhekontakt

Der Kontakt ist normalerweise geschlossen und muss zum Aktivieren der gewählten Funktion geöffnet werden.

Arbeitskontakt

Der Kontakt ist normalerweise geöffnet und muss zum Aktivieren der gewählten Funktion geschlossen werden.

Minimaler Vorlaufsollwert H1/H2

Durch Schliessen des Kontaktes H1 wird die in Bedienzeile 5950 eingestellte Funktion "Minimaler Vorlaufsollwert" ausgelöst. Der Kessel wird konstant auf den hier eingestellten Wert gesteuert, bis entweder der H1-Kontakt wieder geöffnet wird oder eine höhere Wärmeanforderung eintrifft.

Sind gleichzeitig mehrere Wärmeanforderungen vorhanden (LPB, H1-Kontakt, Trinkwasser oder reglerinwird automatisch die Höchste davon ausgewählt.

Abb. 49: Legende: TVHw Minimaler Vorlauftemperatur-Sollwert TVw Vorlauftemperatur-Sollwert

• Wärmeanforderung 10V H1

Das am Eingang H1 anliegende Spannungssignal wird linear in einen Temperaturwert umrechnet und als Vorlaufsollwert weitergeleitet.

Der dem 10 Volt Spannungswert entsprechende Vorlaufsollwert kann mit dem Parameter „Wärmeanforderung 10V H1“ eingestellt werden.

Abb. 50: Legende:

T = „Wärmeanforderungs-Maximalwert“

S = „Wärmeanforderungs-Minimalbegrenzung“ = 5 °C

- Fühlerkorrekturen

Zeilennr.	Bedienzeile
6110 Korrektur Außenfühler

Der Messwert der Außentemperatur kann um +/- 3 K verschoben werden.

• Gebäude- und Raummodell

Zeilennr.	Bedienzeile
6110	Zeitkonstante	Gebäude

Je nach speicherfähiger Masse eines Gebäudes (Gebäudebauweise) verändert sich die Raumtemperatur verschieden schnell bei schwankender Außentemperatur.

Durch obige Einstellung wird die Reaktionsgeschwindigkeit des Vorlaufsollwertes bei schwankender Außentemperatur beeinflusst.

Beispiel:

20: Die Raumtemperatur reagiert langsam auf Außentemperatur-Schwankungen.

10 - 20: Diese Einstellung kann für die meisten Gebäude verwendet werden.

< 10: Die Raumtemperatur reagiert schnell auf Außentemperatur-Schwankungen.

- Fühlerzustand

Zeilennr.	Bedienzeile
6200	Fühler speichern

Um Mitternacht speichert das Grundgerät die Zustände an den Fühlerklemmen ab. Fällt nach der Speicherung ein Fühler ab, generiert das Grundgerät eine Fehlermeldung. Durch diese Einstellung können die Fühler sofort gespeichert werden. Dies wird nötig, wenn z.B. ein Fühler entfernt und nicht mehr benötigt wird.

- Parameter-Reset

Zeilennr.	Bedienzeile
6205	Parameter	zurücksetzen

Alle Parameter lassen sich auf die Werkseinstellungen zurücksetzen. Ausgenommen davon sind die Bedienseiten: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme.

- Anlageschema

Zeilennr.	Bedienzeile
6212	Kontrollnummer Erzeuger 1
6215	Kontrollnummer Speicher
6217	Kontrollnummer Heizkreis

Zur Identifizierung des aktuellen Anlageschemas wird vom Grundgerät eine Kontrollnummer generiert. Die Kontrollnummer besteht aus den nebeneinander gereihten Teilschemanummern. Die Bedeutung der Nummer für die entspr. Zeilen entnehmen Sie aus folgenden Tabellen:

Kontrollnummer Erzeuger 1Solar Öl-/Gas-Kessel
0 Kein Solar1 Solar mit Kollektor-fühler und -pumpe	00 Kein Kessel01 1-stufiger Brenner02 2-stufiger Brenner03 1-stufiger Brenner, Kesselpumpe04 2-stufiger Brenner, Kesselpumpe05 1-stufiger Brenner, Bypasspumpe06 2-stufiger Brenner, Bypasspumpe07 1-stufiger Brenner, Kesselpumpe. Bypasspumpe08 2-stufiger Brenner, Kesselpumpe, Bypasspumpe

Kontrollnummer Speicher Trinkwasserspeicher
0	Kein Trinkwasserspeicher
1	Elektroeinsatz
2	Solaranbindung
4	Ladepumpe
5	Ladepumpe, Solaranbindung
13	Umlenkventil
14	Umlenkventil, Solaranbindung

Kontrollnummer Heizkreis
Heizkreis P Heizkreis 2 Heizkreis 1
0 Kein Heizkreis2 Heizkreispumpe	00 Kein Heizkreis02 Heizkreispumpe03 Heizkreispumpe,Mischer	00 Kein Heizkreis01 Zirkulation über Kesselpumpe02 Heizkreispumpe03 Heizkreispumpe,Mischer

Beispiel:

Erzeuger: Solar mit Kollektorfühler und -pumpe

1-stufiger Brenner und Kesselpumpe

Speicher: Ladepumpe und Solaranbindung

Heizkreis 1: Heizkreispumpe und Mischer

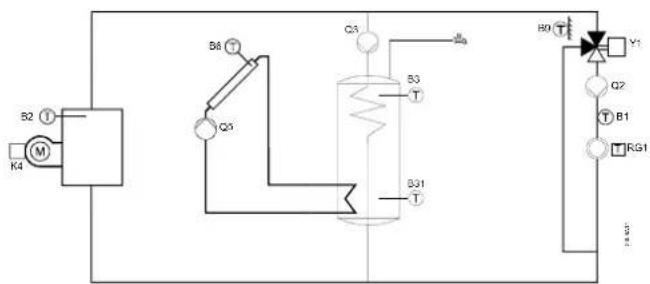

Abb. 51:

Anzeige am Bediengerät:

Kontrollnummer Erzeuger 1 101

Kontrollnummer Speicher 5

Kontrollnummer Heizkreis 3

Die Kontrollnummern ordnen sich immer von rechts her an. Vorgängige 0 werden nicht angezeigt.

• Gerätedaten

Zeilennr.	Bedienzeile
6220	Software-VersionDie Angabe repräsentiert die aktuelle Version des Grundgerätes.

5.3.12 Fehler

Wenn ein Fehler anliegt kann eine Fehlermeldung in der Infoebene über die Info-Taste abgerufen werden. In der Anzeige wird die Fehlerursache beschrieben.

• Quittierungen

Zeilennr.	Bedienzeile
6710	Reset Alarmrelais

Wenn ein Fehler anliegt kann am Relais QX.. ein Alarm ausgelöst werden. Das Relais QX.. muss dementsprechend konfiguriert sein. Anstehende Alarme werden in dieser Einstellung zurückgesetzt.

• Températuralarme

Zeilennr.	Bedienzeile
6740	Vorlauftemperatur 1 Alarm
6741	Vorlauftemperatur 2 Alarm
6743	Kesseltemperatur Alarm

Die Differenz zwischen Sollwert und aktueller Temperatur wird überwacht. Eine bleibende Abweichung über die eingestellte Zeit hinaus löst eine Fehlermeldung aus.

• Fehlerhistorie

Zeilennr.	Bedienzeile
6800... 6819	Historie ...

Das Grundgerät speichert die letzten 10 aufgetretenen Fehler unverlierbar in einen Fehlerspeicher ab. Jeder weitere Eintrag löscht den Ältesten aus dem Speicher. Pro Fehlereintrag werden Fehlercode und Zeitpunkt abgespeichert.

5.3.13 Wartung/Service

- Wartungsfunktionen

Zeilennr.	Bedienzeile
7040	Brennerstunden Intervall
7041	Brennerststunden seit Wartung
7042	Brennerstarts Intervall
7043	Brennerstarts seit Wartung
7044	Wartungsintervall
7045	Zeit seit Wartung

- Brennerstunden Intervall, Brennerstarts Intervall

Sobald die eingestellte Zeit der Brennerstunden oder -starts abläuft, wird eine Wartungsmeldung zur Anzeige gebracht. Für die Meldung werden die Betriebsstunden und -starts der ersten Brennerstufe (Eingang E1) gezählt

- Brennerststunden, Brennerstarts seit Wartung

Es wird der aktuelle Wert aufsummiert und angezeigt. Der Wert ist in dieser Bedienzeile auf 0 rücksetzbar.

Die Werte können nur manuell zurückgesetzt werden.

- Handbetrieb

Zeilennr.	Bedienzeile
7140	Handbetrieb

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gem. dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand (s. Tabelle) gesetzt.

Das im Handbetrieb eingeschaltete Brennerrelais kann durch den elektronischen Temperatur-Regler (TR) ausgeschaltet werden.

Bezeichnung Ausgang			Zustand
Öl-/Gaskessel	Brenner 1. Stufe K4 ein
	Kesselpumpe	Q1	ein
	Bypasspumpe	Q12	ein
Solar	Kollektorpumpe	Q5
Brauchwasser	Ladepumpe	Q3	ein
	Umlenkventil	Q3	aus
	Zirkulationspumpe	Q4	ein
	Elektroeinsatz	K6	ein
Heizkreis 1..3	Heizkreispumpe	Q2Q6Q20	ein

Bezeichnung Ausgang			Zustand
Heizkreis 1..3	Mischer Auf/Zu	Y1/Y2Y5/Y6	aus
	Hk-Pumpe 2. Stufe	Q21Q22Q23	ein
Zusatzfunktionen	H1-Pumpe	Q15	ein
	H2-Pumpe	Q18	ein
	Alarmausgang	K10	aus

• Sollwerteinstellung im Handbetrieb

Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige gewechselt werden. Dort wird das Wartungs-/ Sonderbetriebsymbol ✉ angezeigt.

Durch Betätigen der Infotaste wird dabei in die Infoanzeige „Handbetrieb“ gewechselt, in der der Sollwert eingestellt werden kann.

- Telefon Kundendienst

Zeilennr.	Bedienzeile
7170	Telefon Kundendienst

Einstellung der Telefonnummer, die in der Infoanzeige erscheint.

5.3.14 Ein-/Ausgangstest

Zeilennr.	Bedienzeile
7700...7881

Mit dem Ein- und Ausgangstest können die angeschlossenen Komponenten auf ihre einwandfreie Funktionalität überprüft werden.

Durch Anwählen einer Einstellung aus dem Relaistest wird das entsprechende Relais angezogen und damit die angeschlossene Komponente in Betrieb genommen. Dadurch können die Relais auf ihre Funktionstüchtigkeit und die Verdrahtung auf ihre Korrektheit überprüft werden.

Beim Relaistest bleibt die Begrenzung durch den elektronischen TR (Kesseltemperatur) erhalten. Andere Begrenzungen wirken nicht.

Angewählte Fühlerwerte werden innerhalb von max. 5 Sek. aktualisiert.

Die Anzeige erfolgt ohne Messwertkorrektur.

Der Modus „Relais-Test“ bleibt aktiv, bis er ausgeschaltet wird!

5.3.15 Status

Der aktuelle Betriebszustand der Anlage wird mittels Statusanzeigen visualisiert.

• Meldung

Zeilennr.	Bedienzeile
8000 Status Heizkreis 1
8001 Status Heizkreis 2
8002 Status Heizkreis P
8003 Status Trinkwasser
8005 Status Kessel
8007 Status Solar

5.3.16 Statusmeldungen

• Status Heizkreis

Prio	Endbenutzer (Level 2)	Fachmann (Level 1)
0	---	---
1	Wächter angesprochen Wächter angesprochen
2	Handbetrieb aktiv Handbetrieb aktiv
3	Estrichfunktion aktiv Estrichfunktion aktiv
4	Überhitzschutz aktiv
5	Eingeschränkt, Kesselschutz
6		Eingeschränkt,TWW-Vorrang
7	Eingeschränkt, Puffer
8	Heizbetrieb eingeschränkt
9	Zwangsabnahme Puffer
10	Zwangsabnahme TWW
11	Zwangsabnahme Erzeuger
12	Nachlauf aktiv
13	Zwangsabnahme
14	Einschaltopt+Schnellaufheiz
15	Einschaltoptimierung
16	Schnellaufheizung
17	Heizbetrieb Komfort Heizbetrieb Komfort
18	Ausschaltoptimierung
19	Heizbetrieb Reduziert Heizbetrieb Reduziert
20	Raumfrostschutz aktiv
21	Vorlauffrostschutz aktiv
22	Anlagenfrostschutz aktiv
23	Frostschutz aktiv
24	Sommerbetrieb Sommerbetrieb
25	Tages-Eco aktiv

Prio	Endbenutzer (Level 2)	Fachmann (Level 1)
26	Absenkung	Reduziert
27	Absenkung	Frostschutz
28	Raumtemp'begrenzung
29	Aus	Aus

• Status Kessel

Prio	Endbenutzer (Level 2)	Fachmann (Level 1)
0	---	---
1	STB angesprochen	STB angesprochen
2	STB Test aktiv	STB Test aktiv
3	Störung	Störung
4	Wächter angesprochen	Wächter angesprochen
5	Handbetrieb aktiv	Handbetrieb aktiv
6	Schornsteinfegerfkt,	Volllast
7	Schornsteinfegerfkt,	Teillast
8	Schornsteinfegerfkt aktiv
9	Gesperrt, Manuell
10	Gesperrt, Automatisch
11	Gesperrt
12		Minimalbegrenzung, Volllast
13		Minimalbegrenzung, Teillast
14	Minimalbegrenzung aktiv	Minimalbegrenzung aktiv
15	Anfahrentlastung,	Volllast
16	Anfahrentlastung,	Teillast
17	Rückl'begrenzung,	Volllast
18	Rückl'begrenzung,	Teillast
19	Freigegeben, Volllast
20	Freigegeben, Teillast
21	Nachlauf aktiv
22	In Betrieb
23	Freigegeben	Freigegeben
24	Anlagenfrostschutz	aktiv
25	Frostschutz aktiv
26	Aus	Aus

• Status Solar

Prio	Endbenutzer (Level 2)	Fachmann (Level 1)
0	---	---
1	Handbetrieb aktiv Handbetrieb aktiv
2	Störung Störung
3	Kollektorfrostschutz aktiv	Kollektorfrostschutz aktiv
4	Rückkühlung aktiv Rückkühlung aktiv
5	Max Speichertemp erreicht Max Speichertemp erreicht
6	Verdampfungsschutz aktiv Verdampfungsschutz aktiv
7	Überhitzschutz aktiv Überhitzschutz aktiv
8	Max Ladetemp erreicht Max Ladetemp erreicht
9	Ladung Trinkwasser Ladung Trinkwasser
10	Ladung Pufferspeicher Ladung Pufferspeicher
11	Ladung Schwimmbad Ladung Schwimmbad
12		Min Ladetemp nicht erreicht
13		Temp'differenz ungenügend
14	Einstrahlung ungenügend	Einstrahlung ungenügend

• Status Trinkwasserspeicher

Prio	Endbenutzer (Level 2)	Fachmann (Level 1)
0	---	---
1	Wächter angesprochen	Wächter angesprochen
2	Handbetrieb aktiv	Handbetrieb aktiv
3	Frostschutz aktiv	Frostschutz aktiv
4		Rückkühlung via Kollektor
5		Rückkühlung via Kessel/Hk
6	Rückkühlung aktiv
7		Entladeschutz aktiv
8		Ladezeitbegrenzung aktiv
9		Ladung gesperrt
10	Ladesperre aktiv
11		Zwang, Max Speichertemp
12		Zwang,Max Ladetemperatur
13		Zwang, Legionellensollwe
14		Zwang, Nennsollwert
15	Zwangsladung aktiv
16		Ladung Elektro,Leg'sollwert
17		Ladung Elektro,Nennsollwert
18		Ladung Elektro,Red'sollwert
19		Ladung Elektro,Fros'sollwert
20		Elektroeinsatz freigegeben

Prio	Endbenutzer (Level 2)	Fachmann (Level 1)
21	Ladung Elektroeinsatz
22		Push, Legionellensollwert
23		Push, Nennsollwert
24	Push aktiv
25		Ladung, Legionellensollwert
26		Ladung, Nennsollwert
27		Ladung, Reduziertssollwert
28	Ladung aktiv
29	Nachlauf aktiv	Nachlauf aktiv
30	Geladen, Max Speichertemp	Geladen, Max Speichertemp
31	Geladen, Max Ladetemp	Geladen, Max Ladetemp
32	Geladen, Legio'temperatur	Geladen, Legio'temperatur
33	Geladen, Nenntemperatur	Geladen, Nenntemperatur
34	Geladen, Reduz'temperatur	Geladen, Reduz'temperatur
35	Aus	Aus

5.3.17 Diagnose Erzeuger

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr.	Bedienzeile
8610...8699

5.3.18 Diagnose Verbraucher

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr.	Bedienzeile
8700...9099

5.4 Anzeigelisten

5.4.1 Errorcode

Fehler-Code	Fehlerbeschreibung	Priorität
10	Außentemperatur Fühlerfehler 6
20	Kesseltemperatur 1 Fühlerfehler 9
30	Vorlauftemperatur 1 Fühlerfehler 6
32	Vorlauftemperatur 2 Fühlerfehler 6
40	Rücklauftemperatur 1 Fühlerfehler 6
50	Brauchwassertemperatur 1 Fühlerfehler 9
52	Brauchwassertemperatur 2 Fühlerfehler 9
57	Trinkwasser Zirkulationstemperatur Fühlerfehler	6
60	Raumtemperatur 1 Fühlerfehler 6
65	Raumtemperatur 2 Fühlerfehler 6
68	Raumtemperatur 3 Fühlerfehler 6
73	Kollektortemperatur 1 Fühlerfehler 6
83	BSB-Draht Kurzschluss 6
85	BSB-Funk Kommunikationsfehler 6
98	Erweiterungsmodul 1 Fehler (Sammelfehler-meldung)	6
109	Fehler Kesseltemperatur Überwachung 9
117	Obere Druckgrenze (überschritten) 6
118	Kritische untere Druckgrenze (unterschritten) 6
121	Alarm Vorlauftemperatur 1 (Hk1)	6
122	Alarm Vorlauftemperatur 2 (Hk2)	6
127	Legionellentemperatur nicht erreicht	6
131	Brennerstörung	9
146	Fühler-/Stellglied-Konfigurationsfehler	3
171	Alarmkontakt Eingang H1 aktiv	6
172	Alarmkontakt Eingang H2 aktiv	6

5.4.2 Wartungscode

Wartungs-Code	Wartungsbeschreibung	Priorität
1	Brennerwartung (Brennerbetriebstunden)	6
2	Brennerwartung (Brennerstarts)	6
3	Brennerwartung (Allgemeines Zeitintervall: Monate Service)	6
10	Batteriewechsel Außenfühler	6

6.1 Anwendungsschemas

Die Anwendungen sind als Grundschemen und Zusatzfunktionen dargestellt.

Die Grundschemen sind mögliche Anwendungen die ohne Multifunktionsausgänge realisiert werden können.

6.2 Grundschema RVS 53.283

Abb. 52: Standardschema

6.3 Zusatzfunktionen

Die Zusatzfunktionen sind über die Bedienseite „Konfiguration“ einstellbar und ergänzen die Grundschemas entsprechenden Regler.

Welche und wie viel dieser Zusatzfunktionen angewandt werden können ist abhängig von den multifunktionalen Aus- bzw. Eingänge QX... oder BX...

Abb. 53: Zirkulationspumpe

Abb. 54: Elektroeinsatz

Abb. 55: Kollektorpumpe Kollektorfühler

Abb. 56: H1/2 Pumpe

6. Anwendungsschemas

Abb. 58: Bypasspumpe

Abb. 59: Heizkreispumpe HKP

Abb. 60: 2. Trinkwasserfühler

Abb. 61: Rücklauffühler

• Legende Netzspannung

Schema	Funktion Anschluss
K4 Brenner 1. Stufe T1, T2
K5 Brenner 2. Stufe T6, T8
Q1	Kesselpumpe QX1, QX2
Q2 1. Heizkreispumpe / Kesselpumpe Q2
Q3	Trinkwasserladepumpe/Umlenkventil	Q3
Q4	Zirkulationspumpe QX1,	QX2
Q5	Kollektorpumpe QX1,	QX2
Q6	2. Heizkreispumpe Q6
Q12	Bypasspumpe QX1, QX2
Q15/18	H1/2 Pumpe QX1, QX2
Q20 Heizkreispumpe HKP		QX1, QX2
Y1 1. Heizkreis-Mischer		Y1, Y2
Y5 2. Heizkreis-Mischer		Y5, Y6
K6	Elektroeinsatz	QX1, QX2

• Kleinspannung

Schema	Funktion Anschluss
B1	Vorlauffühler HK1 B1
B12	Vorlauffühler HK2	B12
B2	Kesselfühler TK1	B2
B3	Trinkwasserfühler oben	B3
B31	2. Trinkwasserfühler unten	BX1, BX2
B6	Kollektorfühler	BX1, BX2
B7	Rücklauffühler	BX1, BX2
B9	Außentemperaturfühler	B9
RG1 Raumgerät 1 CL-, CL+
RG2 Raumgerät 2 CL-, CL+

7.1 Grundgeräte RVS53.283

Speisung	Bemessungsspannung	AC 230 V (± 10%)
	Bemessungsfrequenz	50/60	Hz
	Maximale Leistungsaufnahme	RVS13.123: 7.5 VARVS13.143: 8 VARVS53.x83: 10 VA
	Absicherung der Zuleitungen max. 6.3 AT
Klemmenverdrahtung	(Speisung und Ausgänge)	Draht oder Litze (verdrillt oder mit Aderendhülse):1 Ader: 0.5 mm^2 2.5 mm^2 2 Adern 0.5 . mm^2 1.5 mm^2
Funktionsdaten	Softwareklasse	A
	Wirkungsweise nach EN 60730	1b (automatische Wirkungsweise)
Eingänge	Digitaleingänge H1 und H2	Schutzkleinspannung für potentialfreie klein-spannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt: DC 3 mA
	Analogeingang H1	SchutzkleinspannungArbeitsbereich: DC (0...10) VInnenwiderstand: > 100 kΩ
	Netzeingang S3 und 4	AC 230 V (± 10 %)Innenwiderstand: > 100 kΩ
	Fühlereingang B9	NTC1k (QAC34)
	Fühlereingänge B1, B2, B3, B12, BX1 und BX2	NTC10k (QAZ36, QAD36)
	Zulässige Fühlerleitungen (Cu)
	Bei Leitungsquerschnitt: 0.25 0.5 0.75 1.0 1.5 (mm2)
	Maximallänge:	20	40
Ausgänge	Relaisausgänge
	Bemessungsstrombereich	AC 0.02...2 (2) A
	Maximaler Einschaltstrom	15 A während ≤1 s
	Maximaler Gesamt-Strom (aller Relais)	AC 6 A
	Bemessungsspannungsbereich	AC (24...230) V (für potentialfreie Ausgänge)
Schnittstellen	BSB	2 Draht-Verbindung nicht vertauschbar
	Max. Leitungslänge
	Grundgerät-Peripheriegerät	200 m
	Max. Gesamtleitungslänge	400 m (Max. Kabelkapazität: 60 nF)
	Minimaler Leitungsquerschnitt	0.5 mm^2
Schutzdaten	Gehäuseschutzart nach EN 60529	IP 00
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse II
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.)	CE-Konformität nachEMV-Richtlinie- Störfestigkeit- Emissionen- Niederspannungsrichtlinie- elektrische Sicherheit	89/336/EWG- EN 61000-6-2- EN 61000-6-3- 73/23/EWG- EN 60730-1, EN 60730-2-9
Klimatische Bedingungen	Lagerung nach IEC721-3-1 Klasse 1K3	Temp. -20...65°C
	Transport nach IEC721-3-2 Klasse 2K3	Temp. -25...70°C
	Betrieb nach IEC721-3-3 Klasse 3K5	Temp. 0...50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung	776 g

7.2 Bedien- und Raumgeräte QAA 7x. 61x

Raumtemperaturmessung	Messbereich:	0...50	°C
	gem. EN12098:
	Bereich 15...25°C	innerhalb Toleranz von 0.8 K
	Bereich 0..15°C resp. 25...50°C	innerhalb Toleranz von 1.0 K
	Auflösung	1/10 K
Klimatische Bedingungen	Für Geräte ohne Batterien (QAA75.611):
	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..65°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
	Für Geräte mit Batterien (QAA78.610):
	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..30°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
	Funkfrequenz	868	Mhz
Schutzart	Gehäuseschutzart nach EN 60529 IP20
Gewicht	Gewicht ohne Verpackung	QAA75.611: 170 g
		QAA78.610: 312 g

7.3 Funk-Aussenfühler AVS 13.399

Speisung	Batterien 2 Stk
	Batterietyp 1.5 V Alkali der Grösse AAA (LR03)
	Batterielebensdauer >2 Jahre
Schutzart und Schutzklasse	Schutzklasse	III nach EN 60730 bei vorschriftgemäßem Einbau
Standards, Sicherheit	Elektromagn. Störfestigkeit	EN 50082-1 / EN 50082-2 / EN 60730-1 / EN 50090-2-2
	Elektromagn. Emissionen EN 50081-1 / EN 50081-2 / EN 50090-2-2
	Funk EN 300 220-1 (25-1000MHz) / 868 Mhz
Klimatische Bedingungen	Für Geräte ohne Batterien:
	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..65°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
	Für Geräte mit Batterien:
	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20..30°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25..70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0..50°C (ohne Betauung)
Außentemperaturmessung	Messbereich	-50..50 °C
	Aussenfühler	QAC34/101
	Kabellänge	max. 5 m
Gewicht	Gewicht ohne Verpackung	160 g

7.4 Funk-Repeater AVS14.390

Speisung	Nennspannung	AC 230 V ±10 % (Primärseite AC/AC Adapter)
	Nennfrequenz	50 Hz ±6 %
	Maximale Leistungsaufnahme Max. 0.5 VA
Schutzart und Schutzklasse	Schutzklasse	III nach EN 60730 bei vorschriftgemäßem Einbau
Standards, Sicherheit	Elektromagn. Störfestigkeit	EN 50082-1 / EN 50082-2 / EN 60730-1 / EN 50090-2-2
	Elektromagn. Emissionen EN 50081-1 / EN 50081-2 / EN 50090-2-2
	Funk EN 300 220-1 (25-1000MHz)
Klimatische Bedingungen	Lagerung nach IEC721-3-1 Klasse 1K3 Temp. -20...65°C
	Transport nach IEC721-3-2 Klasse 2K3 Temp. -25...70°C
	Betrieb nach IEC721-3-3 Klasse 3K5 Temp. 0...50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung 160 g

Index

2

1. Pumpenstufe 47

A

Absoluter Vorrang 42
Adaption 37
Alarmausgang K10 47
Alarmsignal 47
Anhebung Reduziert sollwert.... 40
Anlageschema 49
Antrieb Laufzeit 41
Antrieb Typ.... 41
Anwendungen.... 55
Anwendungsschemas 55
Aufheizdauer 39
Ausschalt-Optimierung Max.... 40
Aussenfühlerkorrektur 49

B

Bediensperre.... 34
Belegreifheizen 41
Betriebsart Heizkreise.... 36
Betriebsart-Umschaltung.... 48
Betriebsniveau 36
Bodenheizung 41
Brennerstunden 51
Bypasspumpe Q12....47

D

Datum 34

E

ECO-Funktionen 37
Ein-/Ausschaltzeit-Optimierung 40
Eingangstest Fühler 54
Einschalt-Optimierung Max.... 40
Elektroeinsatz Betriebsart.... 45
Elektroeinsatz Freigabe 45
Elektroeinsatz Regelung 45
Elektroheizeinsatz 45
Erzeugersperre 48
Estrich Funktion 41
Estrich Sollwert manuell.... 41
Estrich-Austrocknungsfunktion 41

F

Ferien 36
Ferienprogramm 36
Frostschutz 37
Frostschutzsollwert 37
Fühler speichern 49
Fühlereingang BX1,2 48
Fühlerkorrekturen 49
Fühlertest.... 54
Fühlerzustand 49
Führungsarten 38
Funk 35
Funktionsheizen....41
Funktionskontrolle 19

G

Gebäude- und Raummodell....49
Gebäudebauweise....49
Geräte-Version 35
Gleitender Vorrang....42
Grundschemen....55

H

H1-Pumpe 47
Handbetrieb 51
Heizkennlinie....37
Heizkennliniensteilheit 37
Heizkörperventile....39
Heizkreispumpe 2....47
Heizkreispumpe HKP Q20....47

|

Inbetriebsetzung....19

K

Kein Vorrang 42
Kennlinie-Adaption....37
Kennlinie-Adaption....37
Kennlinie-Steilheit....37
Kennlinie-Steilheit....37
Kennlinie-Verschiebung 37
Kennlinie-Verschiebung 37
Kessel....43
Kessel-Bypasspumpe....47
Kesseltemperatursollwert....43
Kollektor-Frostschutz 44
Kollektorpumpe Mindestlaufzeit 44
Kollektorpumpe Q5 47
Kollektorstartfunktion....44
Kollektorüberhitzschutz 44
Kollektorüberhitzschutzfunktion 45
Komfortsollwert 37
Konfiguration 46, 50, 51, 52, 53, 54, 55, 58, 59, 60
Kontrollnummer Erzeuger....49
Kontrollnummer Heizkreis 49
Kontrollnummer Speicher 49
Korrektur Aussenfühler....49
Korrektur Raumfühler....35

L

Ladeart....45
Laderegelung 45
Laderegler (dT) 44
Ladetemperatur Maximum 45
Legionellenfunktion....43
Legionellenfunktion Verweildauer....43

M

Minimaler Vorlaufsollwert H1 48
Minimal-Vorlauftemperatur-Sollwert TVHw 48
Mischerregelung....41
Mischerüberhöhung 41

P

Parallelverschiebung 37

Parameter zurücksetzen....49

Programmiersperre 34

Pumpenheizkreisen....39

Pumpenkreisen....41

R

Raumeinfluss 38

Raumtemperatur 37

Raumtemperaturbegrenzung....39

Reduziert-Anhebung Beginn....40

Reduziert-Anhebung Ende....40

Reduziert sollwert....37

Referenzraum....39

Reine Raumführung....38

Reine Witterungsführung 38

Relaisausgang QX1....47

Relaisausgang QX2....47

Reset Alarmrelais 50

Rückkühltemperatur 45

Rückkühlung Kessel/HK 45

Rückkühlung Kollektor 45

Rückkühlung Speicher 41

s

Schaltdifferenz 2-Punkt 41

Schaltpunkte 36

Schaltzeiten....36

Schnellabsenkung....39

Schnellaufheizung 39

Schornsteinfunktion 23

Schutzbetrieb 37

Software-Version....50

Solar....44

Sollwerte 37

Sommer-/Winterheizgrenze 37

Sommerzeitumstellung 34

Sprache 34

STB-Test 23

T

Trinkwasseranforderung....45

Trinkwasser-Elektroheizeinsatz 47

Trinkwasser-Elektroheizeinsatz K6 47

Trinkwasser-Sensor B3....46, 47

Trinkwasser-Stellglied Q3 46

Trinkwasser-Zirkulationspumpe 47

Trinkwasser-Zirkulationspumpe Q4....47

U

Überhitzschutz 45

Überhitzschutz Pumpenheizkreis 40

Uhrzeit 34

v

Verdampfung Wärmeträger 44

Vorlaufsollwert-Begrenzungen 38

Vorlaufsollwert-Maximum 38

Vorlaufsollwert-Minimum....38

Vorlaufsollwertüberhöhung....45

W

Wärmeanforderung....48

Werkseinstellungen 36

Winterzeitumstellung 34

Wirkung Bedienung 35

Witterungsführung mit Raumeinfluss 38

Wochentag 34

Z

Zeitkonstante Gebäude 49

Zeitprogramme 36

Zirkulationspumpe Taktbetrieb 43

Zirkulationspumpe Freigabe....43

Zuordnung Raumgerät 1 ....35

Ihr Heizungsfachmann berät Sie gern:

94.18803-5716 Printed in Germany ze 0606/3
