BEDIENUNGSANLEITUNG iComfort 84474-B REV

2 Schrauben a max. 3,5 mm Schrauben

MONTAGE Aufkleben

Typ 84474-B

Funktionsprinzip

• Die Funk-Fembedienungen (Sender) steuern Steckdosen und Dimmer (Empfänger) selektiv und gruppenweise.

- Direkte Sichtverbindung zwischen Sender und Empfänger ist nicht erforderlich (Funkkontakt).

Räumliche Anordnung

• Empfänger nicht in Zimmerecken anordnen.
- Mindestabstand zwischen Empfängem: 1,00m.
• Anordnung zwischen Stahlbetonwänden vermeiden.

Sicherheit

- Vor Inbetriebnahme diese Anleitung sorgfältig durchlesen!

- Alle Komponenten auf Schäden überprüfen!

- Bei Beschädigungen: Produkt nicht in Betrieb nehmen!

• Gehäuse nicht öffnen!

- Keine eigenmächtigen Reparaturversuchel

- Einsatz der Komponenten nur unter Beachtung der

technischen Daten!

• Die Komponenten sind nicht für den rauen Einsatz (Baustellen) geeignet.

• Vorsicht beim Gebrauch durch Kinder!

• Nur in trockenen Innenräumen betreiben!

Inbetriebnahme

• Batterieisolierstreifen entfernen

• Montage gemäß Abbildung

Zur Inbetriebnahme des Artikel 0086190103 wird ein

Rahmen des dazugehörigen Schalterprogrammes benötigt.

Anlernen

• Jeder Empfänger muss auf die Taste programmiert sein, auf die er reagieren soll.
• Durch Drücken der entsprechenden „LEARN“-Taste am Empfänger für ca. 2 Sekunden wird der Programmiermodus für ca. 1 Minute aktiviert. Dabei blinkt die rote LED mit einer Frequenz von 1Hz.
• Nun muss die Gerätegruppe durch Drücken der ^-Taste auf das Produkt übertragen werden.
• Nach 10 Programmierungen ist der Speicher voll, was
  durch ein „FU“ in der Anzeige angezeigt wird.

Uhrzeit und Wochentag einstellen

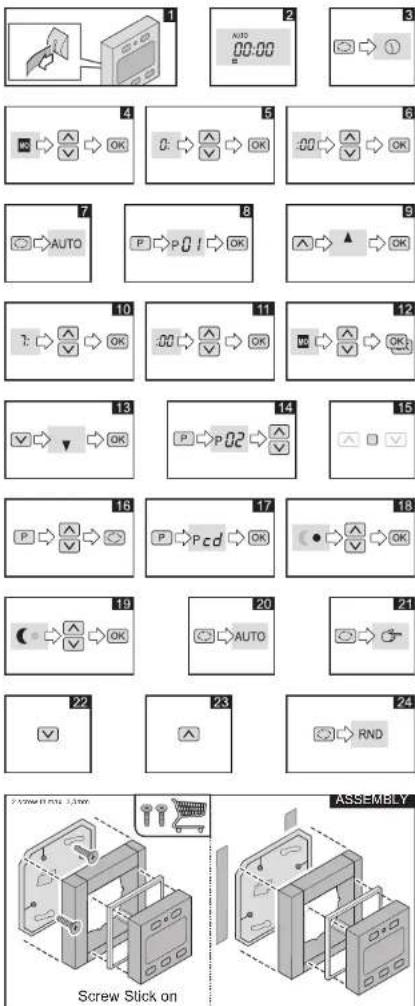

• Taste 📄 mehrmals drücken bis das Symbol 📄 erscheint (Abb. 3).
• Der Wochentag ■ blinkt. Wochentag mit ☑ einstellen und mit ☐ okbestätigen (Abb. 4).
  • Die Stunde ☐ blinkt. Stunde mit ☑ einstellen und mit ☑ bestätigen (Abb. 5).
  • Die Minute 00 blinkt. Minute mit 1/2 einstellen und mit 20 bestätigen (Abb. 6).
  • Einstellung mit Taste 📄 abschließen.

Schaltprogramm einrichten

In einem Schaltprogramm werden die Zeiten für "Jalousie öffnen" und "Jalousie schließen" definiert. Schaltzeiten können einem bestimmten Wochentag oder einer Gruppe von Wochentagen zugeordnet werden.

Es können 20 Schaltprogramme eingerichtet werden. Im Automatikbetrieb laufen die Schaltprogramme parallel ab.

Wichtig

Innerhalb eines Schaltprogrammes Tag bzw. Gruppe einheitlich halten! Zeitüberschneidungen mehrerer Schaltprogramme vermeiden!

• Taste ☐ mehrmals drücken bis das Symbol Auto erscheint (Abb 7).
• Mit Taste 📄 Schaltprogramm 🧀️ austrufen und mit 📄 bestätigen (Abb. 8).
• Funktion "Rolladen öffnen" mit Taste ▲ aufrufen und mit @bestätigen (Abb. 9).
  • Die Stunde ? blinkt. Stunde einstellen [A] und mit [OK] bestätigen (Abb. 10).
  • Die Minute 📄 blinkt. Minute einstellen 🌐 und mit 🕒 bestätigen (Abb. 11).
• Der Wochentag ■ blinkt. Wochentag oder Gruppe einstellen mit und 2x mit obestätigen (Abb. 12).
• Funktion "Rollladen schließen" mit Taste ☑ aufrufen und mit ☑ bestätigen. Stunde, Minute und Wochentag bzw. Gruppe wie bei Beispiel "Rollladen öffnen" einstellen (Abb. 13).
• Mit Taste 📄Programmierung beenden.
• Weiter zu den Schaltprogrammen 02 bis 20. Taste betätigen. Mit Taste Programm 01, 02, 03....., wählen (Abb. 14).

Löschen

• Alles löschen: Mit einem dünnen, elektrisch nicht leitfähigen Gegenstand RESET-Taste drücken. Alle Einstellungen sind gelöscht (Abb. 15).
• Einzelne Schaltvorgänge löschen: Den jeweiligen Schaltvorgang über die Tasten P und auswählen und mit löschen (Abb. 16).
• Angelernte Taste löschen: Die Taste 📄 drücken, bis im Display „Clr“ erscheint

Betriebsart nutzen

Automatik Betrieb

- Taste 📄mehmals drücken bis das Symbol erscheint.

Die Schaltprogramme laufen ab (Abb. 20).

Manueller Betrieb

- Taste 📄 mehrmals drücken bis das Symbol erscheint.

Die Schaltprogramme sind außer Funktion (Abb. 21).
- Rollladen schließen: Taste ☑1x drücken (Abb. 22).
Vorzeitig stoppen: Taste ☑ nochmal tippen (Abb. 22).
- Rollladen öffnen: Taste ▲1x drücken (Abb. 23). Vorzeitig stoppen: Taste ▲nochmal tippen (Abb. 23).

Zufallsbetrieb

- Funktion: Die Schaltprogramme werden zufallsweise um 5 bis 30 Minuten verzögert ausgeführt.

Voraussetzung: Es muss mindestens ein Schaltprogramm eingerichtet sein.

- Zufallsbetrieb aktivieren: Taste ○ mehrmals drücken bis das Symbol ≈ erscheint (Abb. 24).

Batteriewechsel

• Wenn die Batteriespannung nur noch ca. 2,5V beträgt, blinkt im Display mehrmals die Anzeige „LO“
• Explosionsgefahr bei falschem Einsetzen der Batterie. Nur mit dem gleichen oder ähnlichen Typ die Batterien wechseln
• Batterien oder Akkus müssen nach Gebrauch umweltgerecht entsorgt, wenn möglich dem Batterierecycling zugeführt werden. Garantieangaben gelten nicht für evtl. mitgelieferte oder eingebaute Batterien.

Technische Daten

• Reichweite: 100m (Freifeld)
- Batterie: 3V DC 1 x CR2032 ---
• Frequenz: 868MHz
• Anzahl der Schaltprogramme: 20

Konformitätserklärung

Hiermit erklärt REV Ritter, dass sich das Model 84474 B in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Vollständige CE Konformitätserklärung siehe www.rev.biz unter dem jeweiligen Artikel. Dieses Produkt ist ein Funkschaltsystem und darf nur als solches verwendet werden. Die Sendetaste der Fernbedienung darf nicht dauerhaft betätigt werden.

WEEE-Entsorgungshinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Radem weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrennssammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄSCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

[Non-Text]

Batterie-Entsorgungshinweis Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadttelis oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

Garantie

Das REV Produkt durchläuft während der Fertigung mehrere, nach neuesten Techniken aufgebaute Prüfstationen. Sollte dennoch ein Mangel auftreten, leistet REV im nachfolgenden Umfang Gewähr.

1. Die Dauer der Garantie beträgt 24 Monate ab dem Kaufdatum.
2. Das Gerät wird von REV entweder unentgeltlich nachgebessert oder ausgetauscht, wenn es innerhalb der Gewährleistungpflicht nachweisbar wegen eines Fertigungs- und Materialfehlers unbrauchbar wird.
3. Die Haftung erstreckt sich nicht auf Transportschäden sowie auf Schäden, die durch fehlerhafte Installation entstehen.
4. Wird innerhalb von 6 Monaten nach Nichtanerkennung des Haftungsfalles durch REV kein Widerspruch eingelegt, verjährt das Recht auf Nachbesserung.
5. Im Gewährleistungsfall ist das Gerät zusammen mit dem Kaufbeleg und einer kurzen Mangelbeschreibung an den Händler oder REV zu senden.
6. Ohne Garantienachweis erfolgt Nachbesserung ausschließlich gegen Berechnung.

Wir empfehlen, mit der Servicestelle Kontakt aufzunehmen. Ihre Reklamation wird damit beschleunigt.

Zur Kontaktaufnahme mit unserer Servicestelle halten Sie bitte Artikel- und Typnummer Ihres Produktes bereit.

REV Ritter GmbH · Frankenstr. 1-4 · D-63776 Mömbris

Tel. [phone] • E-Mail: [e-mail] • www.rev.biz

1 2 3 AUTO 00:00 4 5 6 7 AUTO P P 0 1 OK 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 ASSEMBLY Screw Stick on
