BEDIENUNGSANLEITUNG 1564 U-12 Busch-Jaeger

Busch-Warnmelder-Einsatz

1564 U

Lichtsignal-Einsatz

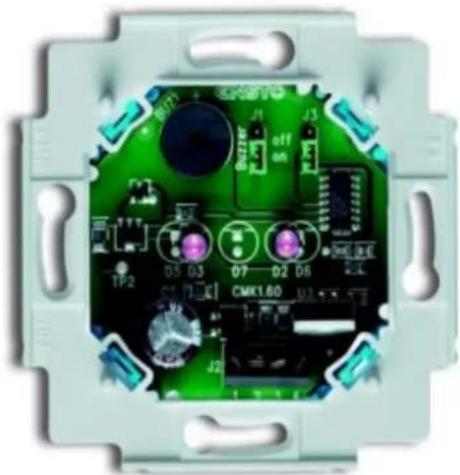

Busch-Jaeger 1564 U-12 - 1

1 Sicherheit....3
2 Bestimmungsgemäßer Gebrauch 3
3 Umwelt....3
4 Technische Daten....4
5 Aufbau und Funktion......4

5.1 Funktions- und Ausstattungsmerkmale 4
5.1.1 1563 U Busch-Warnmelde-Einsatz ....4
5.1.2 1564 U Lichtsignal-Einsatz....4
5.2 Kombinationsmöglichkeiten 5

6 Montage und elektrischer Anschluss 6

6.1 Anforderungen an den Installateur....6
6.2 Elektrischer Anschluss....7
6.3 Montage des Geräteeinsatzes 8
6.4 Akustische Signalisierung mit Steckbrücke einstellen (gilt nur für 1563 U)....8
6.5 Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U)......9

1 Sicherheit

Busch-Jaeger 1564 U-12 - Sicherheit - 1

Warnung

Elektrische Spannung!

Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.

– Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
- Vor Montage / Demontage Netzspannung freischalten!

Busch-Jaeger 1564 U-12 - Elektrische Spannung! - 1

Warnung

Hoher Schalldruck!

Hoher Schalldruck von 70 dB in 1 m Entfernung. In diesem Bereich sind Konzentrationsstörungen möglich.

- Sicherheitsabstand unbedingt einhalten!

2 Bestimmungsgemäßer Gebrauch

Das Gerät ist ausschließlich für den im Kapitel „Aufbau und Funktion“ erläuterten Gebrauch mit den gelieferten und zugelassenen Komponenten bestimmt.

3 Umwelt

Busch-Jaeger 1564 U-12 - Umwelt - 1

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren

Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und

Elektronikgerätegesetz und der REACH-Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Technische Daten

Allgemein
Nennspannung9,5 ... 28 V AC / 9,5 ... 35 V AC
Nennfrequenz50 / 60 Hz
Nennstrom60 mA AC / 30 mA DC
Schalldruck (gilt nur für 1563 U)70 dB / 1 m
Tonfrequenz (gilt nur für 1563 U)2,3 KHz
Schutzklasse IP 20
Schutzart Gerät SELV
Betriebstemperaturbereich5 ... 40 °C

5 Aufbau und Funktion

5.1 Funktions- und Ausstattungsmerkmale

5.1.1 1563 U Busch-Warnmelde-Einsatz

Zur optischen und akustischen Alarmsignalisierung. Signalisierungsart (Ruf / Alarmruf, nach DIN VDE 0834) ist über eine interne Steckbrücke wählbar. Die akustische Signalisierung über die interne Steckbrücke ist deaktivierbar.

Die Alarmaktivierung wird durch Anlegen der Betriebsspannung ausgelöst.

Alarmsignal:

  • Akustisches und optisches Signal (nach DIN VDE 0834) in ungleichmäßigem Wechsel (abschaltbar).
  • Akustisches und optisches Signal permanent bzw. mit Unterbrechung.

5.1.2 1564 U Lichtsignal-Einsatz

Der Einsatz dient zur optischen Alarm- / Statusmeldung. Das Lichtsignal leuchtet bei einem Alarm permanent. Die Alarmaktivierung wird durch Anlegen der Betriebsspannung ausgelöst.

Alarmsignal:

- Permanentes Lichtsignal.

5.2 Kombinationsmöglichkeiten

Busch-Warmelder-Einsatz
Busch-Jaeger 1564 U-12 - Alarmsignal: - 11563 U
Busch-Jaeger 1564 U-12 - Alarmsignal: - 21518 UX
Busch-Jaeger 1564 U-12 - Alarmsignal: - 31511 UX
Busch-Jaeger 1564 U-12 - Alarmsignal: - 41515 U-12X
Busch-Jaeger 1564 U-12 - Alarmsignal: - 51531 UX
Busch-Jaeger 1564 U-12 - Alarmsignal: - 61573 C-21xX
Busch-Jaeger 1564 U-12 - Alarmsignal: - 71573 CN-84X

Busch-Jaeger 1564 U-12 - Alarmsignal: - 8

Busch-Jaeger 1564 U-12 - Alarmsignal: - 9

Busch-Jaeger 1564 U-12 - Alarmsignal: - 10

Busch-Jaeger 1564 U-12 - Alarmsignal: - 11

Busch-Jaeger 1564 U-12 - Alarmsignal: - 12

Busch-Jaeger 1564 U-12 - Alarmsignal: - 13

Busch-Jaeger 1564 U-12 - Alarmsignal: - 14

6 Montage und elektrischer Anschluss

Busch-Jaeger 1564 U-12 - Montage und elektrischer Anschluss - 1

Warnung

Elektrische Spannung!

Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung.

- Niederspannungs- und 230 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden!

6.1 Anforderungen an den Installateur

Busch-Jaeger 1564 U-12 - Anforderungen an den Installateur - 1

Warnung

Elektrische Spannung!

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

  • Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
    • Durch unsachgemäße Installation können schwere Sachschäden, z. B. Brand, entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

  • Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):
  • Freischalten;
  • gegen Wiedereinschalten sichern;
  • Spannungsfreiheit feststellen;
  • Erden und Kurzschließen;
  • Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
  • Verwenden Sie die geeignete persönliche Schutzausrüstung.
  • Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
  • Prüfen Sie die Art des Spannungsversorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

6.2 Elektrischer Anschluss

Anschlussbilder

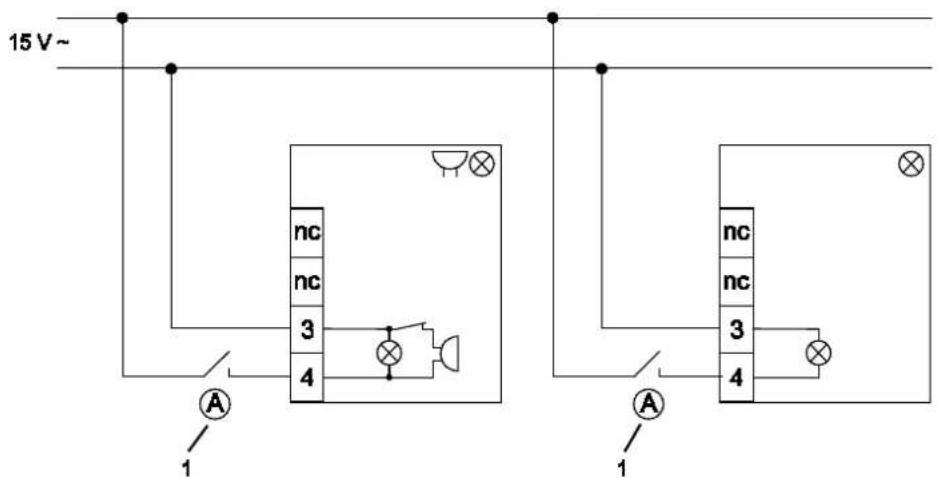

Busch-Jaeger 1564 U-12 - Elektrischer Anschluss - 1

text_image 15 V~ nc nc 3 4 A 1 nc nc 3 4 A 1

Abb. 1: Anschlussbilder Busch-Warnmelde-Einsatz und Lichtsignal-Einsatz

1 Schließkontakt zur Alarmaktivierung

Klemmenbelegung

1563 U Busch-Warnmelder-Einsatz / 1564 U Lichtsignal-Einsatz

Klemmenbezeichnung Belegung
nc Nicht belegt
3Auslösung des optischen und akustischen Alarmsignals, 15 V AC zur Alarmaktivierung
4

6.3 Montage des Geräteeinsatzes

  1. Montieren Sie die Geräte in eine Unterputzdose nach DIN 049073-1.
  2. Befestigen Sie die Geräte mit Schrauben in der Unterputzdose.
  3. Montieren Sie die Elemente der Zentralscheibe nacheinander wie in der Abbildung gezeigt.

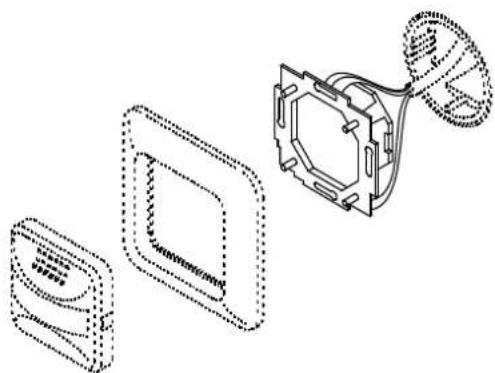

Busch-Jaeger 1564 U-12 - Montage des Geräteeinsatzes - 1

Abb2: Übersicht des Einbaus

6.4 Akustische Signalisierung mit Steckbrücke einstellen (gilt nur für 1563 U)

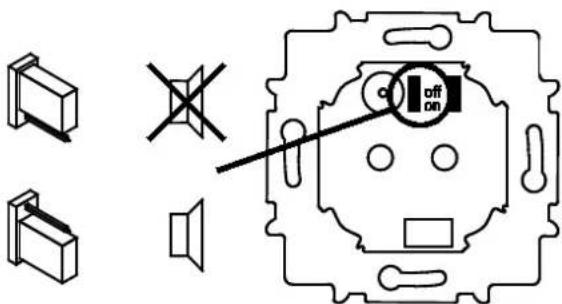

Busch-Jaeger 1564 U-12 - Akustische Signalisierung mit Steckbrücke einstellen (gilt nur für 1563 U) - 1

Abb. 3: 1563 U Busch-Warnmelder-Einsatz

PositionAkustische Signalisierung
Steckbrücke obenAkustische Signalisierung aus (off)
Steckbrücke untenAkustische Signalisierung ein (on)

6.5 Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U)

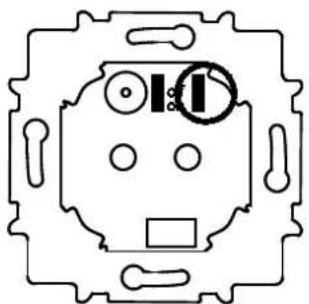

Busch-Jaeger 1564 U-12 - Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U) - 1

Abb. 4: 1563 U Busch-Warnmelder-Einsatz

PositionSignalfolge
Steckbrücke untenBusch-Jaeger 1564 U-12 - Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U) - 2Busch-Jaeger 1564 U-12 - Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U) - 3
Steckbrücke obenBusch-Jaeger 1564 U-12 - Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U) - 4Busch-Jaeger 1564 U-12 - Signalfolge mit Steckbrücke einstellen (gilt nur für 1563 U) - 5
