Produkttyp	Relais-Einsatz
Modell	6812 U-101
Nennspannung	230 V ~ ±10 %, 50 Hz
Schaltleistung	700 W / VA (3 A, cos φ = 0,5)
Leistungsaufnahme	< 1 W
Überlast- und Kurzschlussschutz	durch vorgeschalteten Sicherungsautomaten
Umgebungstemperatur	0 bis +55 °C
Montageart	Unterputz (UP-Dose nach DIN 49073-1)
Anschluss	230 V, Öffnertaster (Nebenstelle)
Geeignete Lastarten	Glühlampen, Halogenlampen, Niedervolt-Halogen mit Trafo, Leuchtstofflampen
Kombinierbar mit	UP-Sensoren 6810-21x-101, 6800-xxx-104(M), Präsenzmelder 6813-xxx
Nebenstellenbetrieb	Möglich über Öffnertaster (Mindestbetätigung 1 Sekunde)
Abmessungen (ca.)	Standard UP-Einsatz (42 mm Tiefe)
Gewicht (ca.)	50 g
Schutzart	IP20 (bei bestimmungsgemäßer Installation)
Zertifizierungen	CE, RoHS, WEEE
Hersteller	Busch-Jaeger Elektro GmbH (ABB-Gruppe)

Häufig gestellte Fragen - 6812 U-101 Busch-Jaeger

Was ist der Busch-Jaeger 6812 U-101?

Welche Spannung und Frequenz benötigt das Gerät?

Welche Lasten kann der 6812 U-101 schalten?

Kann der Relais-Einsatz mit einem Bewegungsmelder verwendet werden?

Wie wird der Nebenstellenbetrieb realisiert?

Welche Sicherheitshinweise sind bei der Installation zu beachten?

Wo wird der 6812 U-101 montiert?

Welche Umgebungstemperatur ist zulässig?

Benötigt der Relais-Einsatz einen externen Schutz?

Was ist beim Austausch einer Glühlampe zu beachten?

BEDIENUNGSANLEITUNG 6812 U-101 Busch-Jaeger

3 Technische Daten 4
4 Funktion 5

4.1 Einsatzgebiete 5
4.2 Kombinationsmöglichkeiten 5

5 Anschluss 6
6 Montage / Installation....7

6.1 Anforderungen an den Installateur....7
6.2 Montage 8

6.2.1 Montagehöhe/Einsatzgebiete 8

7 Bedienung....9

7.1 Nebenstellenbetrieb 9

1 Sicherheit

Warnung

d / r

Lebensgefahr und Brandgefahr durch elektrische Spannung von 230 V.

- Arbeiten am 230 V Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!

– Vor Montage / Demontage Netzspannung freischalten!

g b c - -

In dieser Betriebsanleitung sind sowohl die Standard- (Art.-Nr. 6810-21x-101 ...) als auch die Komfortsensoren (Art.-Nr. 6800-xxx-104(M) ...) als „UP-Sensoren“ beschrieben. Bitte achten Sie auf die jeweils richtige Typenzuordnung in der Beschreibung.

Die Typenbezeichnung auf Ihrem Gerät finden Sie auf der jeweiligen Geräterückseite.

g % e /

Freischalten des Stromkreises bei Glühlampenwechsel ist nur durch Abschalten eines vorgeschalteten Hauptschalters bzw. des Sicherungsautomaten möglich.

2 Umwelt

c r r/ % t

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

MP d -

Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren

Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr. 1907/2006)

3 Technische Daten

Nennspannung:	230 V ~ ± 10%, 50 Hz
Schaltleistung:	700 W / VA (3 A, cos φ = 0,5)
Leistungsaufnahme:	< 1 W
Überlastschutz, Kurzschlussschutz:	durch vorgeschalteten Sicherungsautomaten
Umgebungstemperaturbereich:	0 – + 55 °C

4 Funktion

SNP d %

Das Gerät ist ein Schalter für beliebige Lasten bis 700 W/VA.

Lastarten:		230 V Glühlampen
		230 V Halogenlampen
		Niedervolthalogenlampen mit konventionellen Transformatoren oder Elektronik- Transformatoren
		Leuchtstofflampen

SN - - fi /

	UP t WW
6800-xxx-104 ...	X
6810-21x-101 ...	X
6813-(183)-101 ...	X
6813/11-24 ...	X
6813/11-183 ...	X

Eine Kombination mit aktiven Nebenstellen 6805U ... ist nicht möglich.

5 Anschluss

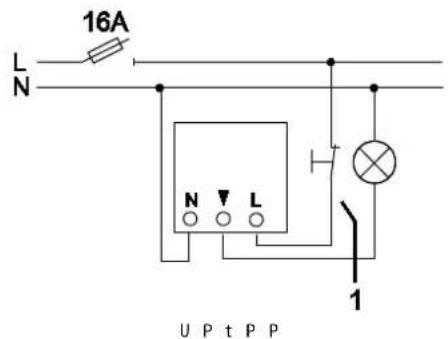

Abb. 1: Relais-Einsatz 6812U-101 ... in Verbindung mit einem Öffnertaster

1 Taster/Öffner

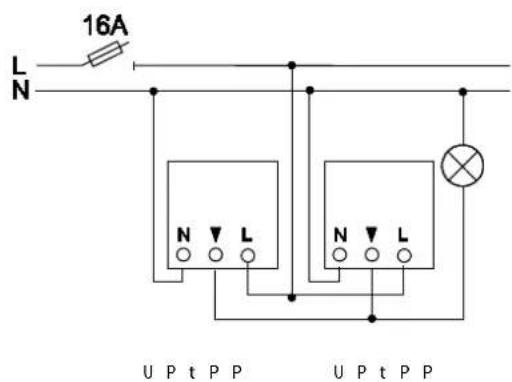

Abb. 2: Parallelschaltung Relais-Einsatz 6812U-101 ...

6 Montage / Installation

Warnung

d / r

Lebensgefahr durch elektrische Spannung von 230 V.

- Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP Dose verlegt werden! Im Falle eines Kurzschlusses besteht die Gefahr von 230 V auf der Niederspannungsleitung.

UMP

- h

Warnung

d / r

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

• Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
  • Durch unsachgemäße Installation können schwere Sachschäden z.B. Brand entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

- Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):

1. Freischalten;

2. gegen Wiedereinschalten sichern;

3. Spannungsfreiheit feststellen;

4. Erden und Kurzschließen;

5. benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

6. Verwenden Sie die geeignete persönliche Schutzausrüstung.

7. Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
8. Prüfen Sie die Art des Versorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

UN I -

Das Gerät darf nur in geeigneten UP-Dosen (DIN 49073-1), oder einem geeigneten Aufputzgehäuse installiert werden.

UM NP I - fi Nd

Zur Gewährleistung einer optimalen Funktion der UP-Sensoren beachten Sie die folgende Tabelle.

tor - s...	I - fi d 5	d / /
6813-xxx-10 ...	2,0 – 8,0 m (Deckenmontage)	—
6813/11-xxx ...
6810-21x-101 ...	0,8 – 1,2 m (Treppenhaus)	Oben
6800-xxx-104(M) ...	0,8 – 1,2 m (Treppenhaus)	Unten
	2,0 – 2,5 m (Raumüberwachung)	Unten

0,8-1,2m

Abb. 3: Montagehöhe Treppenhaus
6810-21x-101 ...
6800-xxx-104(M) ...

2,0 - 2,5 m

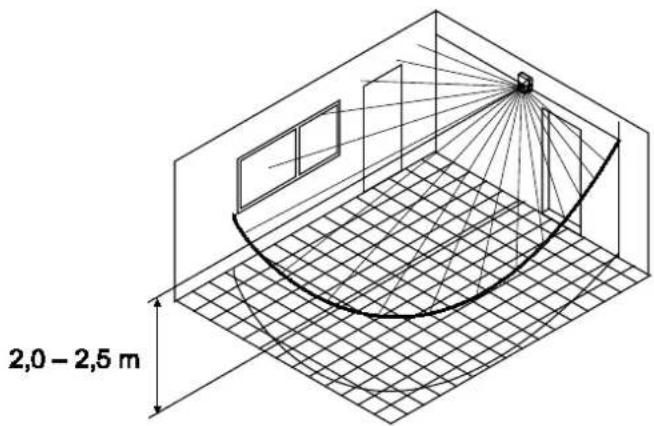

Abb. 4: Montagehöhe Raumüberwachung
6800-xxx-104(M) ...

In Kombination mit dem Präsenzmelder 6813 ... ist nur die Deckenmontage sinnvoll. Nach Möglichkeit sollte der

Präsenzmelder 6813 ... direkt über dem jeweiligen Arbeitsplatz montiert werden.

7 Bedienung

MP m

In Zusammenhang mit UP-Sensoren ist ein Nebenstellenbetrieb mittels Aktivierung per Öffnertaster in der Spannungsversorgung möglich (mindestens 1 Sekunde betätigen).

Nebenstellenbetrieb mittels Öffnertaster (siehe Abb. 1) in Zusammenhang mit UP-Sensoren 6810-21x-101 ...: Nach Betätigen des Öffnertasters wird das Licht eingeschaltet. Dieses Verhalten ist unabhängig von den jeweiligen Lichtverhältnissen am Einbauort.

In Zusammenhang mit UP-Sensoren 6800-xxx-10x(M ...) und Busch-Wächter® Präsenz 6813-xxx ...: Die am Öffnertaster ausgeführte Funktion bewirkt, dass die Geräte für die am UP-Sensor eingestellte Zeit eingeschaltet werden (mind. 1 Minute bei Zeiteinstellungen kleiner 1 Minute). Dieses Verhalten ist unabhängig von den jeweiligen Lichtverhältnissen am Einbauort.

g

Eine Ausnahme hierbei bildet nur der Kurzzeitimpuls ( )
