BEDIENUNGSANLEITUNG TechniHome TK1 TECHNISAT
Kurzanleitung zur Inbetriebnahme
TechniHome TK1 Tür-/Fensterkontakt
Artikel-Nr.: 0000/9502
- Lesen Sie Bedienungsanleitung vor Inbetriebnahme des Gerätes vollständig durch.
- Betreiben Sie den TechniHome TK1 Tür/Fensterkontakt nur in trockenen Innenräumen. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Warmebestrahlung.
2 Funktion und Verwendung
Der TechniHome TK1 Tür-/Fensterkontakt liefert Informationen an das TechniHome Hausautomationssystem, ob eine Tür oder ein Fenster offen oder geschlossen ist.
Das Gerät besteht aus einem Magnetsensor, der an dem beweglichen Teil des Fensters oder der Tür angebracht ist sowie dem Hauptgerät, das auf den feststehenden Teil montiert werden kann.
3 Wahl des Montageorts
Bei Montage des TechniHome TK1 Tür-/Fensterkontakt auf einem Metallrahmen oder in der Nähe eines Metallkörpers [Heizkörper, Wasserleitungen, usw.] wird die Funkreichweite des Gerates reduziert. Es kann daher erforderlich sein, den TechniHome TK1 Tür-/Fensterkontakt mit Hilfe von Kunststoff- oder Holzabstandshaltern zu montieren, um die Funkreichweite zu erhöhen.


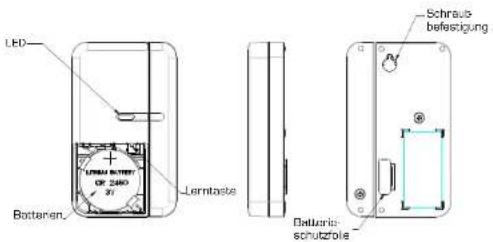

LED Lerntasse Battenen Schraus befestigung Delluris schutzfolie4 Stromversorgung
Der TechniHome TK1 Tür-/Fensterkontakt ist Batteriebetrieben und wird mit 2 Stück CR2450 Batterien ausgeliefert, die durch eine Batterieschutzfolie vom Stromkreis getrennt sind. Zur Inbetriebnahme entfernen Sie die Batterieschutzfolie.
Sind keine Batterien im Gerät eingesetzt oder müssen die Batterien ersetzt werden, entfernen Sie die Batterieabdeckung, legen die neuen Batterien im Winkel von 45° in das Batteriefach ein bis sie einrasten und verschließen das Batteriefach mit der Batterieabdeckung.
Hinweis: Entfernen Sie die Batterien während des Betriebs, warten Sie bitte 5 Sek. bevor Sie diese wieder einsetzen.
Befestigen Sie das Hauptgerät mit doppelseitigem Klebeband auf dem feststehenden Teil von Tür oder Fenster.
Befestigen Sie den Magnetsensor mit doppelseitigem Klebeband gegenüber dem Hauptgerät auf dem beweglichen Teil der Tür oder des Fensters.
Montieren Sie beide Teile so, dass die Einkerbungen auf den Gehäusen sich gegenüberliegen. Der parallele Luftspelt zwischen Hauptgerät und Magnetsensor darf maximal 20 mm betragen. Die Alarmbedingung tritt ein, wenn der Abstand zwischen Magnetsensor und Hauptgerät mehr als ca. 35 mm beträgt.
6 Inbetriebnahme
Im Auslieferungszustand ist der TechniHome TK1 Tür/Fensterkontakt nicht mit der TechniHome Zentraleinheit verbunden. Damit er Daten an die Zentraleinheit senden kann, muss er zuerst an dieser angelemt werden. Ebenso ist es möglich den TK1 wieder aus dem TechniHome System zu entfernen. Hierzu muss er an der Zentraleinheit ausgelemt werden. An- und Auslernen werden nachfolgend beschrieben.
6.1 Anlernen des TK1 Tür-/Fensterkontakts
Entfernen Sie die Batterieabdeckung des TK1, betätigen 1x die Lerntaste und die LED am Hauptgerät beginnt für 30 Sekunden zu blinken. Das bedeutet, der TK1 befindet sich jetzt im Lernmodus. In diesem Zeitraum von 30 Sek. kann der TK1 an der Zentraleinheit angelernt werden. Nach Ablauf der 30 Sek erlischt die LED - der TK1 befindet sich jetzt im strömsparenden Schlafmodus und kann an der Zentraleinheit nicht angelernt werden. Durch nochmaliges Betätigen der Lerntaste wird der TK1 für weitere 30 Sekunden aufgeweckt und ist wieder in den Anlemmodus gesetzt.
Hinweis: Aufgrund der begrenzten Leistung der Batterien, sollte der TK1 so selten wie möglich in den Lernmodus gesetzt werden.
6.1.1 TechniHome App in den Anlernmodus versetzen
Öffnen Sie die TechniHome App.
- Unter dem Icon „Räume verwalten“ einen neuen Raum anlegen oder einen angelegten Raum verwenden.
- Gerät hinzufugen (Name des Gerätes eingeben). Es erscheint die Meldung „Bitte drücken Sie die Lerntaste am Gerät“.
Hinweis: Der TK1 muss sich, wie oben beschrieben, im Lemmodus befinden [LED blinkt für 30 Sek.].
- Drücken Sie jetzt innerhalb von einer 1 Sek. 3x die Lerntaste.
Folgen Sie den weiteren Anweisungen in der App und setzen die Batterieabdeckung wieder auf das Gerät.
Das Gerät ist nun angelernt und erscheint als Icon in dem Raum.
Kontakt geschlossen
Kontakt offen
6.2 Auslernen des TK1 Tür-/Fensterkontakts
Öffnen Sie die TechniHome App.
- Unter dem Icon „Räume verwalten“ den Raum auswählen, in dem der TK1 Angelegt ist.
- Entsprechendes Icon drücken und Anweisung der App befolgen.
Hinweis: Der TK1 muss sich, wie oben beschrieben, im Lernmodus befinden (LED blinkt für 30 Sek.).
- Drücken Sie jetzt innerhalb von einer 1 Sek. 3x die Lerntaste.
Folgen Sie den weiteren Anweisungen in der App und setzen die Batterieabdeckung wieder auf das Gerät.
7 Fehlersuchhilfen
| Fehler | Mögliche Ursache | Abhilfe |
| Der TK1 funktioniert nicht, die LED leuchtet nicht. | Die Batterioschutzfolie ist nicht entfernt. | Entfernen der Batterieschutzfolie. |
| Die Batteniansind leer. | Ersetzen der Battenien. | |
| Der TK1 ist defekt. Öffnen | Sie den TK1 nicht. Kontaktieren Sie den Fachhändler. | |
| Der TK1 lässt sich nicht anlernen | TK1 befindet sich nicht im Lemrmodus. | Lernmodus aktivieren. |
| Lemtaste nicht innerhalb von 1 Sek. 3x gadrückt. | Wiederholen Sie den Anlernvorgang. | |
| Der TK1 lässt sich nicht auslernen | TK1 befindet sich nicht im Lemrmodus. | Lernmodus aktivieren. |
| Lemtaste nicht innerhalb von 1 Sek. 3x gadrückt. | Wiederholen Sie den Auslernvorgang. |
8 Technische Daten
| Versorgungsspannung: | 6 V |
| Stromverbrauch Standby: | 4 μA |
| Stromverbrauch Betrieb | 25 mA |
| Batterie: | 2x CR2450 (3.0 V / 620 mAh) |
| Funkstandard: | Z-Wave-Technologie |
| ZDK Version: | V5.02 |
| Frequency Range: | 86842 MHz |
| Funkreichweite: | mindestens30 m |
| Schutzart: | IP20 |
| Umgebungstemperatur: | -10°C bis +40°C |
| Abmessungen: | 70 x 31 x 15 mm (B x H x T) |
| Gewicht: | 85 g inkl. Batterier |
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wieder verwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeraten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungstelle.
Achten Sie darauf, dass die laeren Batterien sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachmandel, Sondermüll).
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 04/14
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · Postfach 560 · 54541 Daun
