Produkttyp	Universal Octo-LNB
Marke	TechniSat
Empfangsfrequenzbereich	10,70 – 12,75 GHz
Lokalfrequenz	9,75 / 10,60 GHz
Ausgangsfrequenzbereich	950 – 2150 MHz
Anzahl der Ausgänge	8 (unabhängig)
Rauschmaß	0,1 dB (typ.)
Verstärkung	60 dB (typ.)
Eingangsimpedanz	75 Ω
Ausgangsimpedanz	75 Ω
Betriebstemperatur	-30 °C bis +60 °C
Schutzart	IP54 (wetterfest)
Abmessungen (L x B x H)	ca. 150 x 100 x 50 mm
Gewicht	ca. 250 g
Stromversorgung	über Koaxialkabel (12–20 V DC)
Stromverbrauch	ca. 2 W
DiSEqC-Unterstützung	Ja (1.0, 1.2)
Kompatible Schüsselgröße	ab 60 cm (abhängig vom Standort)
Montage	Universalhalterung (40 mm)
Zubehör im Lieferumfang	Octo-LNB, Dichtungsring, Montageanleitung

Häufig gestellte Fragen - Universal Octo-LNB TECHNISAT

Wie viele Receiver kann ich an den Universal Octo-LNB anschließen?

Sie können bis zu acht unabhängige Receiver anschließen, da der LNB acht separate Ausgänge besitzt.

Welchen Durchmesser muss meine Satellitenschüssel haben?

Die Mindestgröße beträgt 60 cm, für optimale Empfangsqualität empfehlen wir 80 cm oder mehr, abhängig von Ihrer geografischen Lage.

Ist der LNB wetterfest?

Ja, das Gehäuse ist nach IP54 geschützt, sodass es Regen und Schnee standhält.

Kann ich DiSEqC-Schalter verwenden?

Ja, der LNB unterstützt DiSEqC 1.0 und 1.2, sodass Sie mehrere Satellitenpositionen ansteuern können.

Welche Frequenzbereiche werden abgedeckt?

Der LNB arbeitet im 10,70 – 12,75 GHz Bereich und wandelt diese in das Zwischenfrequenzband 950 – 2150 MHz um.

Wie wird der LNB mit Strom versorgt?

Die Stromversorgung erfolgt über das Koaxialkabel vom Receiver (12–20 V DC, typisch 13/18 V).

Was bedeutet die Angabe 'Rauschmaß 0,1 dB'?

Ein niedriges Rauschmaß von 0,1 dB sorgt für eine besonders rauscharme Signalverstärkung und damit bessere Empfangsqualität.

Ist eine spezielle Montagehalterung erforderlich?

Der LNB wird mit einer Universalhalterung (40 mm) geliefert, die an die meisten handelsüblichen Schüsseln passt.

Kann ich den LNB auch für den Empfang von HD- oder 4K-Sendern nutzen?

Ja, der LNB ist für HD- und 4K-Signale geeignet, da er den vollen Frequenzbereich unterstützt.

Was tun, wenn kein Signal empfangen wird?

Überprüfen Sie die Ausrichtung der Schüssel, die Kabelverbindungen und stellen Sie sicher, dass der Receiver korrekt auf den LNB eingestellt ist (Lokalfrequenz 9,75/10,60 GHz).

BEDIENUNGSANLEITUNG Universal Octo-LNB TECHNISAT

Das LNB passt auf alles TechniSat SATMAN Antennen. Es wird auf den Doppelrohrarm der AZ/EL-Halterung gesteckt und mit einer Schraube fixiert.

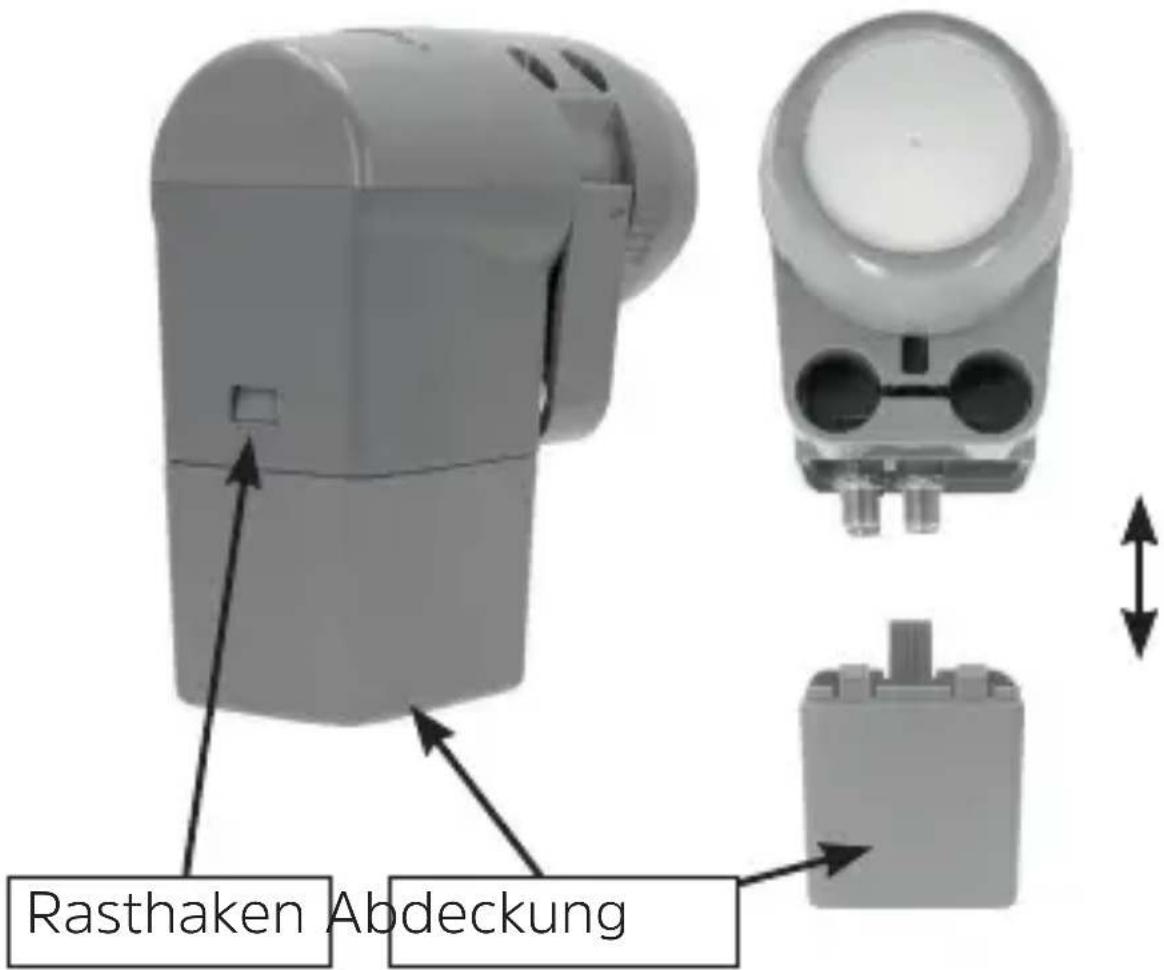

Montageschritt 1

Entriegeln Sie zunächst den Rasthaken der Abdeckung und ziehen Sie die Abdeckung nach unten ab.

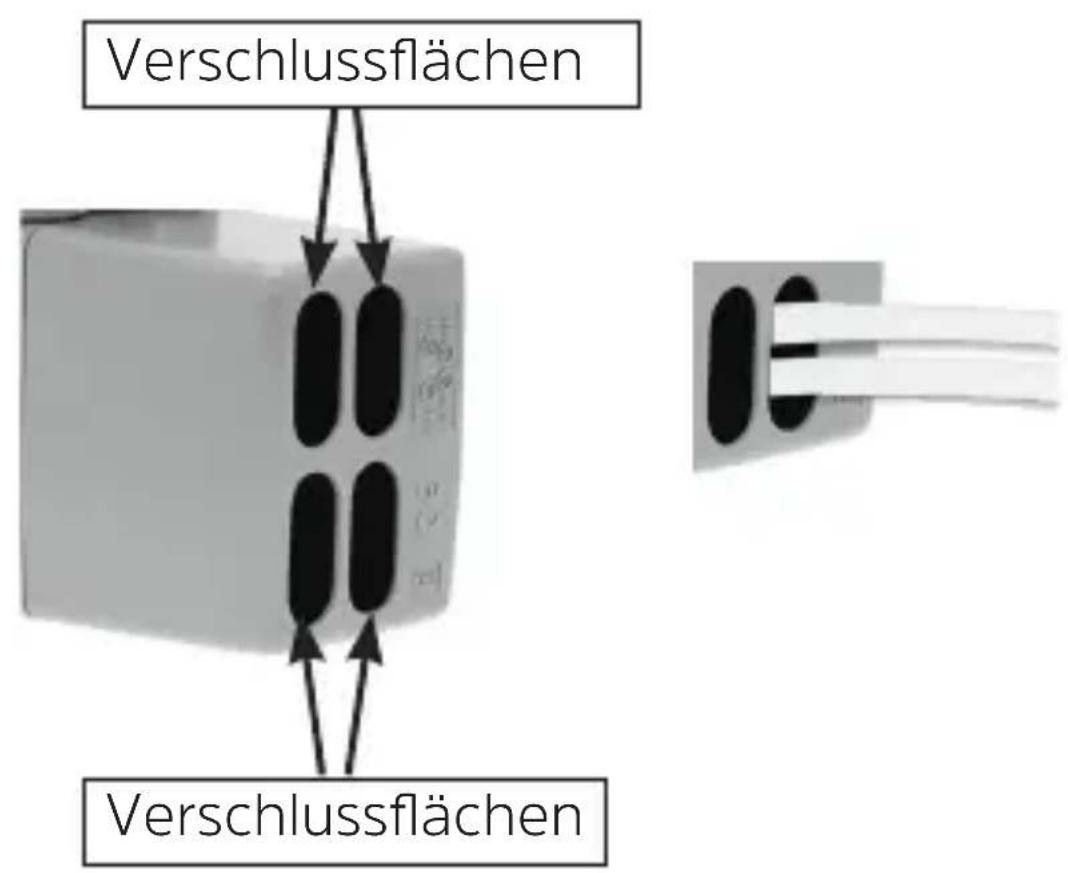

Montageschritt 2

Zum öffnen der Kabeldurchführungen brechen Sie die benötigten Verschlussflächen mit einem kleinen Schraubendreher aus der Abdeckung.

Entfernen Sie nur soviel Verschlussflächen wie nötig!

Sie können je Kabeldurchführung 2 Kabel durchziehen.

Montageschritt 3

Führen Sie die LNB-Anschlusskabel von unten in die Abdeckung ein und verbinden Sie diese mit dem LNB. Anschließend können Sie die Abdeckung wieder auf das LNB schieben bis diese einrastet.

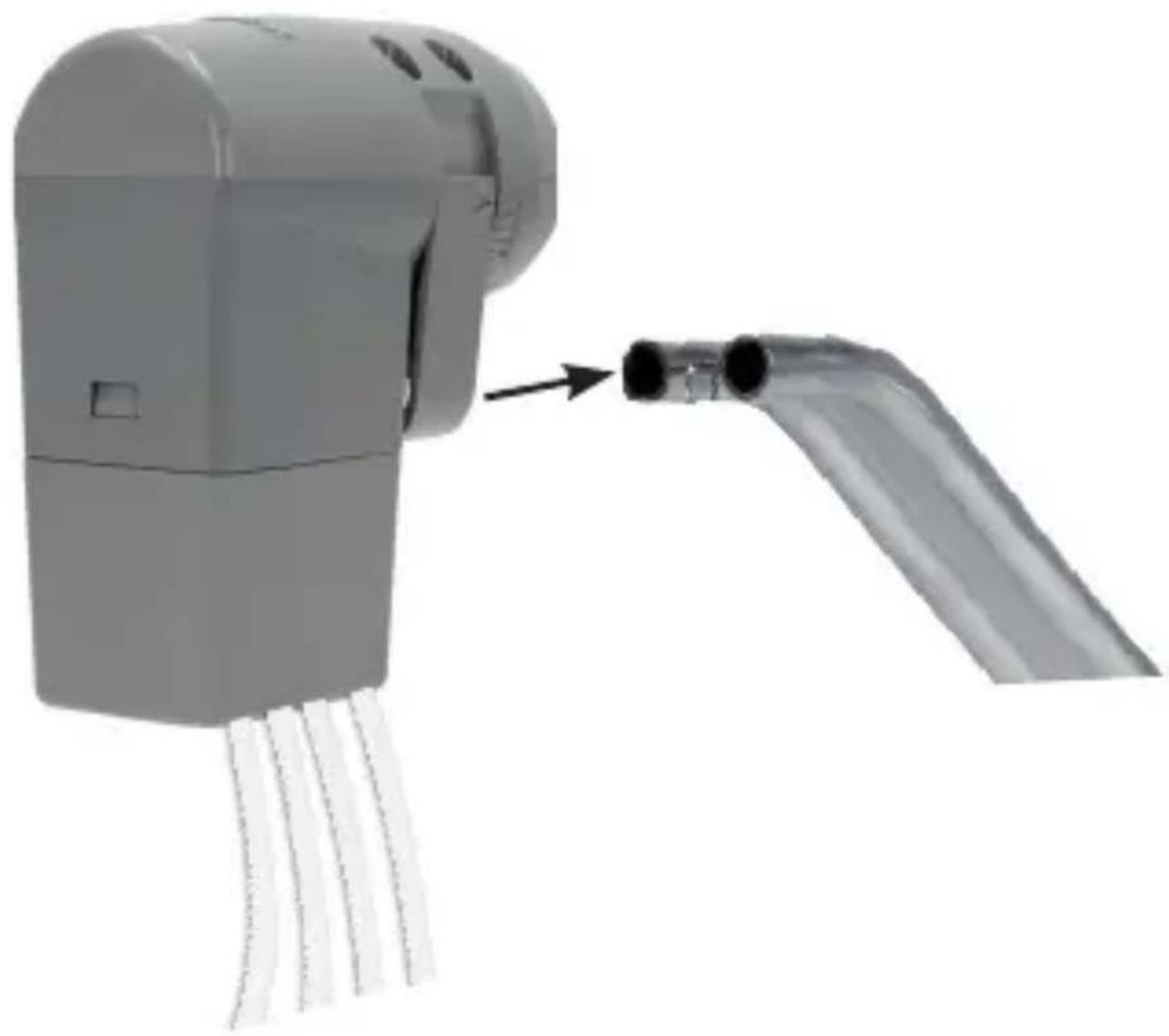

Montageschritt 4

Schieben Sie das LNB auf den Doppelrohrarm.

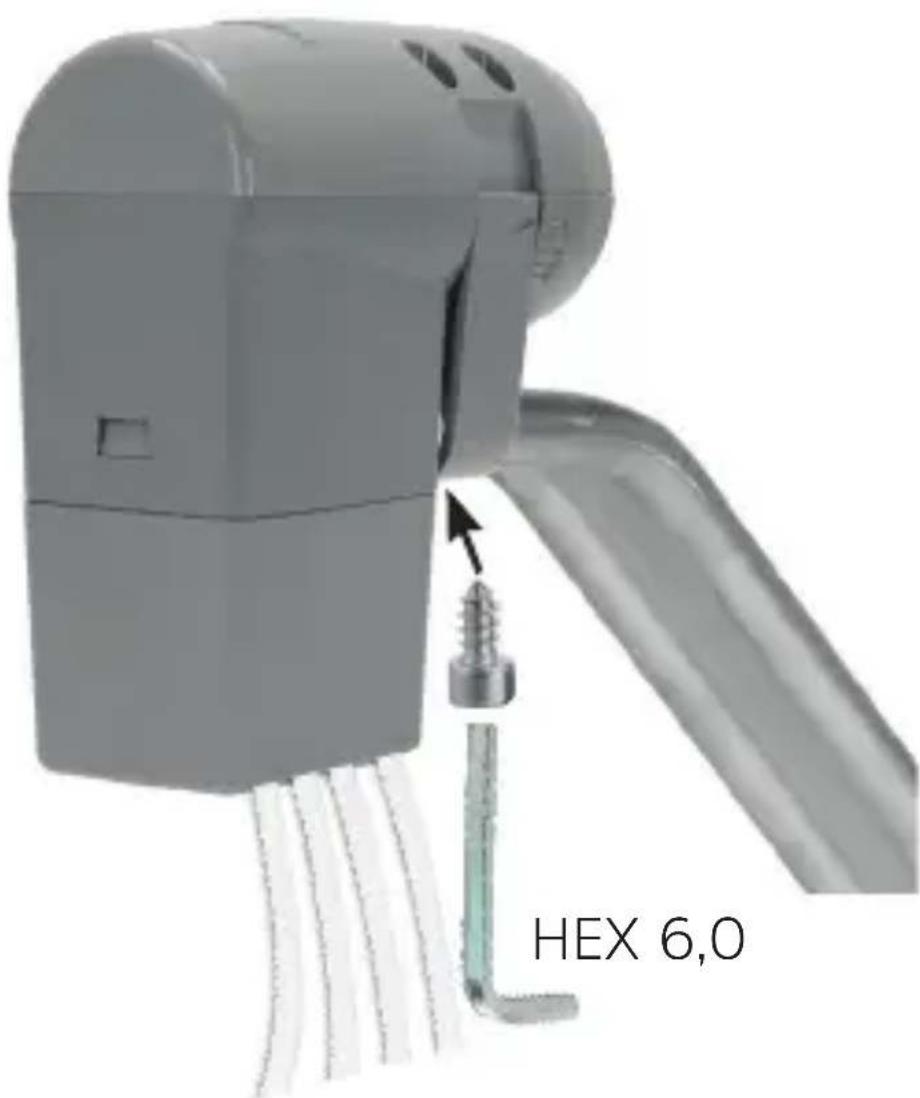

Fixieren Sie das LNB mit der beiliegenden, selbstschneidenen Innensechskantschraube.

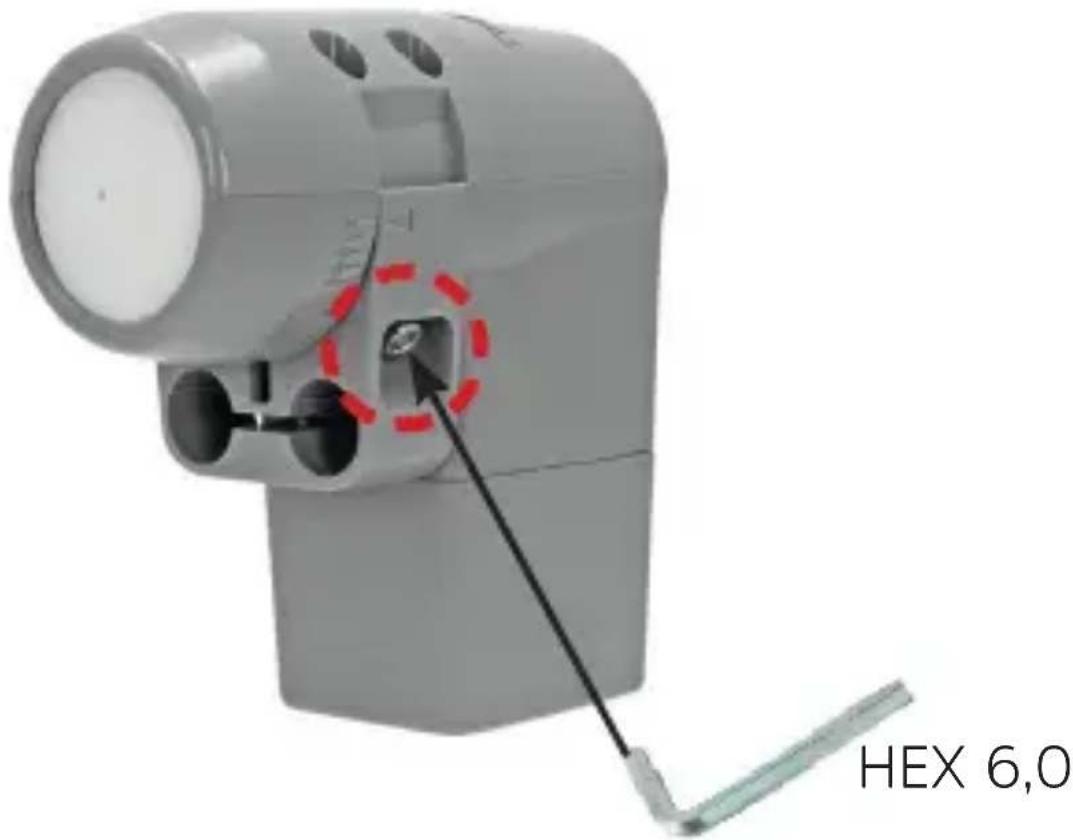

Einstellen der Kreuzpolarisation

Nachdem Sie die Außeneinheit ausgerichtet haben, stellen Sie Kreuzpolarisationsentkopplung ein: Lösen sie dazu die seitliche Innensechskantschraube am LNB um einige Umdrehungen.

ACHTUNG! Innensechskantschraube nicht ganz heraus drehen!

Nun lässt sich das LNB auf dem Haltearm nach links oder rechts verdrehen. Nachdem sie die Einstellung vorgenommen haben, arretieren Sie das LNB wieder mit der seitlichen Inbusschraube, indem Sie diese leicht anziehen.

Identifikation der Produktvariante

UNYSAT x-LNB Art.-Nr. EAN
Universal-V/H 0010/8800 4019588188006
Universal-Twin 0010/8882 4019588108820
Universal-Quattro 0010/8880 4019588108806
Universal-Quattro-Switch	0010/8980 4019588109803
Universal-Octo 0010/8988 4019588109889
Universal-SCR 8+6	0010/8986 4019588109865

CE-Kennzeichnung

CE

Das UNYSAT-LNB trägt das CE-Zeichen.

Hiermit erklärt TechniSat, dass der

Funkanlagentyp UNYSAT-Universal-LNB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=22567

Kontaktadresse

TechniSat Digital GmbH Julius-Saxler-Str. D-54550 Daun Web www.technisat.de

Urheberrecht und Copyright

Die bereitgestellten Informationen in diesem Dokument wurden sorgfältig geprüft. Jedoch kann keine Haftung oder Garantie dafür übernommen werden, dass alle Angaben zu jeder Zeit vollständig, richtig und in letzter Aktualität dargestellt sind. Die jeweils aktuelle Version der Anleitung im PDF-Format erhalten Sie im Downloadbereich der TechniSat-Homepage.

Abschrift und Vervielfältigung dieses Dokument, auch in Teilern, bedarf einer schriftlichen Genehmigung des Herausgebers.

TechniSat ist ein eingetragene Marke der:

TechniSat Digital GmbH • Julius-Saxler-Str. 3 D-54550 Daun
