BEDIENUNGSANLEITUNG HMW-IO-12-Sw7-DR Homematic IP

Installations- und Bedienungsanleitung

RS485 I/O-Modul 12 Eingänge 7 Schaltausgänge Hutschienenmontage HMW-IO-12-Sw7-DR Seite 4 - 20

1. Ausgabe Deutsch 12/2009

Dokumentation © 2007 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.

Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

76451 / V 1.2

1 Hinweise zu dieser Anleitung .... 5
2 Gefahrenhinweise 5
3 Funktion 7
4 Allgemeine Systeminformation zu HomeMatic. . 8
5 Allgemeine Hinweise zum Bussystem ..... 9
5.1 Allgemeine Hinweise zur Installation ..... 9
5.2 Topologie des Bussystems ..... 11
6 Installation....12
7 Zuordnung der Tastereingänge.... 16
7.1 Anlernen von Tastereingängen an Aktorkanäle. . 17
7.2 Aufheben der Zuordnung von Tastereingängen zu Aktorkanälen ..... 18
8 Wartung und Reinigung 19
9 Technische Daten 20

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen.

Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Die beschriebenen Aktoren sind Teil einer Gebäudeinstallation. Bei der Planung und Errich-

tung von Elektrischen Anlagen sind die einschlägigen Normen und Richtlinien des Landes zu beachten, in dem die Anlage installiert wird.

Der Betrieb des Gerätes ist ausschließlich am 230V

/50 Hz-Wechselspannungsnetz zulässig.

Arbeiten am 230 V-Netz dürfen nur von einer Elektro-Fachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät Netzspannung freischalten (Sicherungsautomatabschalten).

Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.

Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.

Belasten Sie die Geräte nur bis zur angegebenen Leistungs grenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen.

Die Geräte sind nicht zum Freischalten geeignet.

Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Das

Öffnen des Gerätes birgt die Gefahr eines Stromschlages.

Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte.

Beachten Sie die Installationsvorschriften für Installationen in Verteilersystemen.

3 Funktion

• 12 Tastereingänge.
- Tasteranschlüsse frei Konfigurierbar und beliebigen Aktorkanälen (auch von anderen Modulen) zuweisbar.
• 7 Relaisausgänge.
• 3680 VA (230 V/16 A) Gesamt-Schaltleistung aller Relaisausgänge zusammen.
- Geringer Verdrahtungsaufwand durch gemeinsame Spannungsquelle.
- Galvanische Trennung von Eingängen und Ausgängen.
- Umfangreiche Konfigurationsmöglichkeiten über die HomeMatic Zentrale.
- Nichtflüchtiger Speicher für Konfigurationsdaten.
- Montage auf einer Stan dard-Hutschiene innerhalb von Vertei lungen.
• Galvanisch getrennter Leistungs- und Busteil.

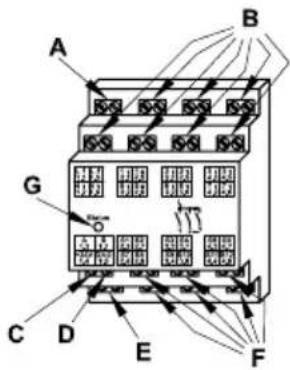

(A) - Außenleiteranschluss Lastseite
(B) - Ausgangsklemmen Kanäle 1 – 7
(C) - Bus A
(D) - Bus B
(E) – Busspannungsversorgung
(F) – Klemmen Tastereingänge

4 Allgemeine Systeminformation zu HomeMatic

Dieses Gerät ist Teil des HomeMatic Haussteuersystems.

Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des

Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic Systemhandbuch.

Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com.

5 Allgemeine Hinweise zum Bussystem

5.1 Allgemeine Hinweise zur Installation

Grundsätzlich kann man die Anschlüsse der HMW-Komponenten in zwei Gruppen einteilen. In die Lastseite und in die Steuerseite (24 V- Spannungsversorgung, Tastereingänge, RS485-Bus).

Lastseite

Da lastseitig typischerweise 230 V-Netzverbraucher geschaltet werden, ist hier der Einsatz von VDE-gerechten Installationsleitungen, wie beispielsweise NYM-Leitung etc., erforderlich. Die Leitungsquerschnit-

te richten sich nach den gängigen VDE-Vorschriften und betragen für Installationen im Nennlastbereich der Aktoren 1,5 mm2.

Steuerseite

Auf der Steuerseite hingegen kommt lediglich ungefährliche Schutzkleinspannung zum Einsatz. Da innerhalb der Module eine galvanische Trennung zwischen Last und Steuerseite besteht, brauchen hier keine netzspannungsfesten Leitungen verwendet zu werden. Es empfiehlt sich die Verwendung von Fernmelde-Installationsleitung oder vergleichbarer Steuerleitung. Zu beachten ist allerdings, dass die Leitungen von Last und Steuerseite innerhalb der Unterverteilung getrennt entsprechend den VDE-Richtlinien zu verlegen sind. Dabei ist ein Mindestabstand von 8 mm zwischen beiden Leitungsarten zu beachten.

Beim Anschluss des RS485-Busses sind die A-Klemmen (1.3), die B-Klemmen (1.7), die 24 V-Spannungs versorgung und die Masseklemmen (1.8) der Module einer Unterverteilung (max. 127 Stück) jeweils miteinander zu verbinden. Ein Anschlussschema mit Bus-System finden Sie im Systemhandbuch. Beim Einsatz mehrerer Module ist ein Busabschluss erforderlich. Informationen zum Anschluss finden Sie

in der jeweiligen Bedienungsanleitung.

5.2 Topologie des Bussystems

Aus Gründen der Übersicht sollten die HMW-Komponenten immer gruppenweise in Unterverteilungen montiert werden. Wie viele Unterverteilungen angemessen sind, hängt dabei von der Art und Größe des zu realisierenden Projektes ab und ist individuell festzulegen.

Es ist auf jeden Fall zu empfehlen, auf jeder Etage mindestens eine Unterverteilung zu installieren. Bei größeren Gebäuden kann es auch sinnvoll sein, mehrere Verteilungen pro Etage (z. B. separat für jeden Flur) vorzusehen. Entsprechend sind alle Last- und Steuerleitungen sternförmig zu den entsprechenden Unterverteilungen zu führen. Die Stromversorgung erfolgt über das Hutschienen-Netzteil HMW-Sys-PS7-DR oder ein anderes, entsprechend der Anzahl und Gesamtstromaufnahme aller vorhandenen Module in der jeweiligen Unterverteilung dimensioniertes 24 V-Netzteil. Wenn eine zentrale Programmierung und Steuerung über die HomeMatic Zentrale erfolgen soll, sollten die HMW-Busleitungen der einzelnen Unterverteilungen sowie die vom Steuer-PC bzw.

einer Zentrale kommende Leitung an einem unter räumlichen Gesichtspunkten günstigen Ort zusammengeführt werden, um eine Trennung der einzelnen Busabschnitte zu erreichen und ggf. eine Fehlersuche zu vereinfachen. Üblicherweise ist dies der Raum, in dem die Zentrale des HomeMatic-Systems installiert wird.

6 Installation

Beachten Sie die Installationsvorschriften für Installationen in Verteilersystemen.

Setzen Sie das Hutschienengerät auf die Hutschiene auf und verriegeln Sie es.

Achten Sie dabei darauf, dass die Rastfeder komplett einrastet und das Gerät fest auf der e sitzt.

Isolieren Sie die Drahtenden der Netzzuleitung, der Leitung zur Last, den Leitungen zu den Tastern, zum Netzteil und der Busleitung auf eine Länge von 8 mm ab, ohne dabei die blanke Ader zu verletzen. Beachten Sie die zugelassenen Leitungsquerschnitte!

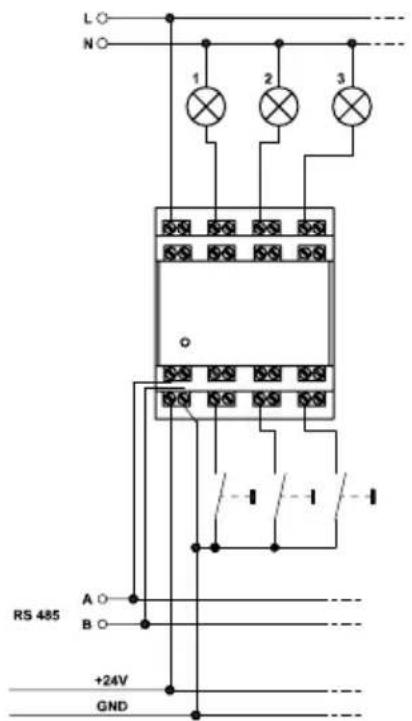

Verdrahten Sie den Netzanschluss und Lastanschluss mit der 230 V-Netzspannung gemäß den nachfolgenden Anschlussbildern.

Vergewissern Sie sich, dass alle Anschlüsse fest und sicher in den Installationsklemmen

fixiert sind.

Verdrahten Sie die Hutschienenmodule zur Busspannungsversorgung (Klemmen 1.4 und 1.8) mit dem Netzteil. Achten Sie dabei strikt auf den polaritätsrichtigen Anschluss an den Klemmen.

Beachten Sie bei der Beschaltung der Tastereingänge, dass auch tatsächlich Taster

(Schließer) und keine Kipp- oder Rastschalter verwendet werden. Schließen Sie die Taster jeweils zwischen GND (Klemme 1.8) und dem jeweiligen Tastereingang (Klemme S1, ...) an.

Die maximale Leitungslänge vom Taster zum Modul ist je nach verwendeter Leitung unterlich. Es sollte jedoch eine Länge von 50 m nicht hritten werden.

L N 1 2 3 RS 485 A B +24V GND

Klemme Funktion
1.1, 1.5 Außenleiteranschluss
2.1, 2.5 Geschaltete Phase Kanal 1
3.1, 3.5 Geschaltete Phase Kanal 2
4.1, 4.5 Geschaltete Phase Kanal 3
1.2, 1.6 Geschaltete Phase Kanal 4
2.2, 2.6 Geschaltete Phase Kanal 5
3.2, 3.6 Geschaltete Phase Kanal 6
4.2, 4.6 Geschaltete Phase Kanal 7
1.3 RS485-Bus (Bus A)
1.7 RS485-Bus (Bus B)
1.4 Spannungsversorgung 24 V / DC
1.8	Spannungsversorgung Masse-anschluss
2.3 Tastereingang S1
2.7 Tastereingang S2
3.3 Tastereingang S3
3.7 Tastereingang S4
4.3 Tastereingang S5
4.7 Tastereingang S6
2.4 Tastereingang S7
2.8 Tastereingang S8
3.4 Tastereingang S9
3.8 Tastereingang S10
4.4 Tastereingang S11
4.8 Tastereingang S12

Zugelassene Leitungsquerschnitte.

starre Leitung [mm2]	flexible Leitung mit Aderendhülse [mm2]
0,14 – 2,50 0,14 – 1,5

7 Zuordnung der Tastereingänge

Die 12 Tastereingänge des HMW-IO-12-Sw7-DR lassen sich ohne die HomeMatic Zentrale zu Aktorkanälen anderer(!) Aktoren, die Kanaltasten am Gerät besitzen zuordnen.

Da dieses Gerät keine Programmiertaster für die Ausgangskanäle besitzt, können die

Ausgangskanäle nur über die HomeMatic Zentrale zugeordnet werden. Im Auslieferungszustand ist das Gerät komplett unprogrammiert.

7.1 Anlernen von Tastereingängen an Aktorkanäle

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Konfigurieren beginnen!

Im Auslieferungszustand sind die Tastereingänge

keinem Aktorkanal zugeordnet (auch nicht den Aktorkanälen des Gerätes an dem sie sich en).

Zuordnung von Tastereingängen zu Aktorkanälen

• Drücken Sie die Programmiertaste des zuzuordnenden Aktor(kanals) am Modul so lange, bis dessen Kanal-LED langsam blinkt (nach ca. 3 Sekunden). Das Modul befindet sich nun im Anlernmodus.
• Betätigen Sie nun einen Taster an dem Tastereingang (am selben oder einem beliebigen anderen am Bus angeschlossenen Moduls) dem Sie den Aktor(kanal) zuordnen wollen.
• Der Aktor(kanal) ist nun diesem Schalteingang zugeordnet, und die Kanal-LED am Aktor erlischt.
• Testen sie die Zuordnung durch Drücken des zugeordneten Tasters. Der Aktor(kanal) sollte entsprechend der Konfiguration des Tastereingangs reagieren.
• Wollen Sie den Aktor(kanal) einem weiteren Tastereingang zuordnen, so wiederholen sie diesen Vorgang.

Je nach Aktor werden Tastereingänge unterschiedlich angelernt:

Aktor Tastenverhalten
Schaltaktor, Dimmaktor	Angelernte Tasten verhalten sich wie Toggle-Taster
Jalousieaktor	Je nachdem ob der Anlernmodus am Aktor mit der ▲- oder ▼- Taste ausgelöst wurde wird die anzulernende Taste als „Öffnen“ oder „Schließen“ angelern, nicht als Toggle-Taste.

Wird eine an einen Aktor angelernte Taste erneut an denselben Aktor angelernt, wird die

alte Zuordnung überschrieben.

7.2 Aufheben der Zuordnung von Tastereingängen zu Aktorkanälen

Aufheben der Zuordnung von Tastereingang und Aktor(kanal)

- Drücken Sie die Programmiertaste des Aktor(kanals), dessen Zuordnung Sie aufheben möchten so lange, bis dessen Kanal-LED vom

langsamen in das schnelle Blinken übergeht (nach ca. 6 Sekunden).

• Lassen Sie die Taste los. Das Schaltmodul befindet sich nun im Löschmodus.
• Drücken sie nun einen Taster am Tastereingang eines Moduls, dessen Zuordnung Sie aufheben wollen. Die Kanal-LED am Aktor erlischt und die Zuordnung ist aufgehoben, der Aktor(kanal) wird von diesem Schalteingang nicht mehr geschaltet.
• Überprüfen Sie die Einstellung durch Betätigen eines Tasters am gelöschten Tastereingang, der Aktor(kanal) darf nicht mehr reagieren.

Alle Anlernvorgänge können Sie durch kurzes Betäti-

gen der Programmiertaste abbrechen.

8 Wartung und Reinigung

Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft.

9 Technische Daten

Kommunikation: RS485-Bus

Gehäuseabmessungen: Standard-Hutschienengehäuse mit 4 TE Breite 87 x 72 x 65 mm (H x B x T)

Ausgänge: 7 Relaisschaltausgänge

Schaltvermögen: 230 V / 50 Hz / max. 16 A (pro Relais), Summe aller Kanäle max. 16A

Spannungsversorgung: 24 V / DC

Stromaufnahme: 150 mA (max.)

Steuereingänge: 12 unabhängige Tastereingänge (Schutzkleinspannung)

Entsorgungshinweis:

Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richt linie über Elektro- und Elektronik-Altgeräte über die en Sammelstellen für Elektronik-Alt geräte zu gen.

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden

wendet und keine Zusicherung von Eigenschaften beinhaltet.
