D Installations- und Bedienungsanleitung Funk-Schalterschnittstelle 3fach Unterputzmontage HM-Swl-3-FM Seite 4 - 18
1. Ausgabe Deutsch 02/2008
Dokumentation © 2008 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
83195 / V 1.0
1 Hinweise zu dieser Anleitung ..... 5
2 Gefahrenhinweise 5
3 Funktion 6
4 Allgemeine Systeminformation zu HomeMatic7
5 Allgemeine Hinweise zum Funkbetrieb.....8
6 Installation 9
7 Inbetriebnahme 10
7.1 Batterien einlegen und wechseln ..... 10
7.1.1 Batterien einlegen 10
7.1.2 Batterien wechseln 11
7.2 Anlernen 12
8 Einfache Bedienfunktionen 15
9 Zurücksetzen in den Auslieferungszustand . 16
10 Technische Daten 17
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic-Komponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nach- schlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!
2 Gefahrenhinweise
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.
3 Funktion
Die Schalterschnittstelle gestattet den Anschluss von handelsüblichen Schaltern (Wechsel- oder Kreuzschalter) aus dem Bereich der Elektroinstallation. Die detektierten Schalterbetätigungen werden in HomeMatic-Funkbefehle umgewandelt.


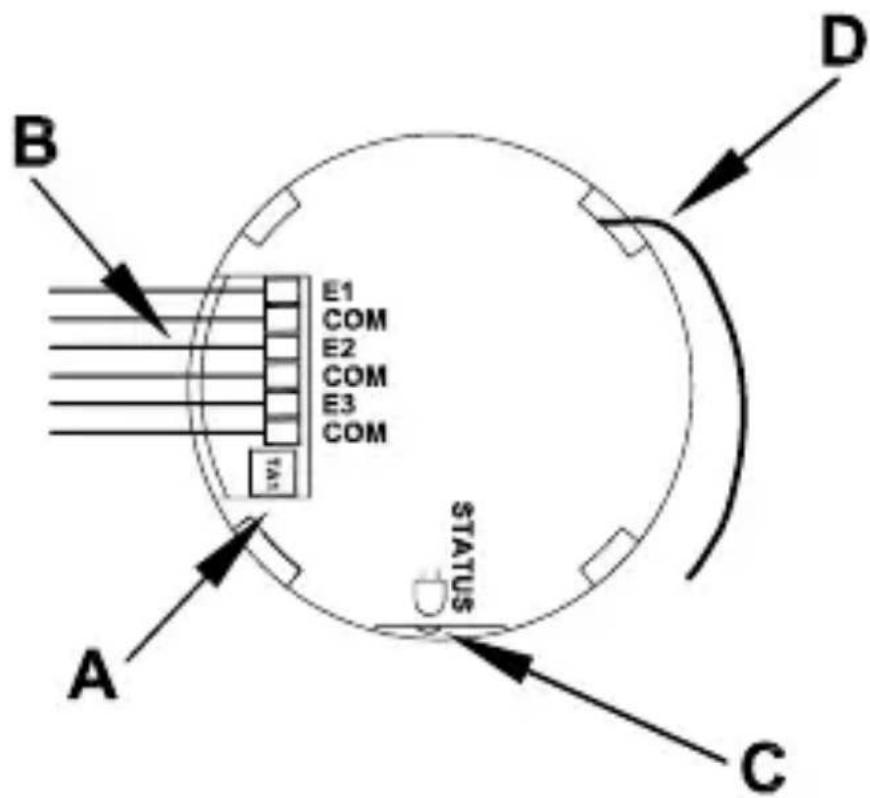

B E1 COM E2 COM E3 COM A C D STATUS(A) - Anlerntaste
(B) – Anschlussleitungen
(C) - Geräte-LED
(D) - Antenne
4 Allgemeine Systeminformation zu HomeMatic
Dieses Gerät ist Teil des HomeMatic-Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll.
Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktions- umfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic-System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic Systemhandbuch.
Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com.
5 Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusive Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können.
Weitere Störeinflüsse können durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte hervorgerufen werden.
Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der
Sendeleistung und den Empfangseigenschaften der Empfänger spielen neben Umwelteinflüssen wie Luftfeuchtigkeit bauliche Gegebenheiten vor Ort eine wichtige Rolle.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.
6 Installation
Die Schalterschnittstelle besitzt flexible Verbindungsleitungen (0.75 mm²) mit Aderendhülsen.
Entfernen Sie vor dem Anschluss die Gummikappen, die auf die Aderendhülsen aufgesteckt sind.

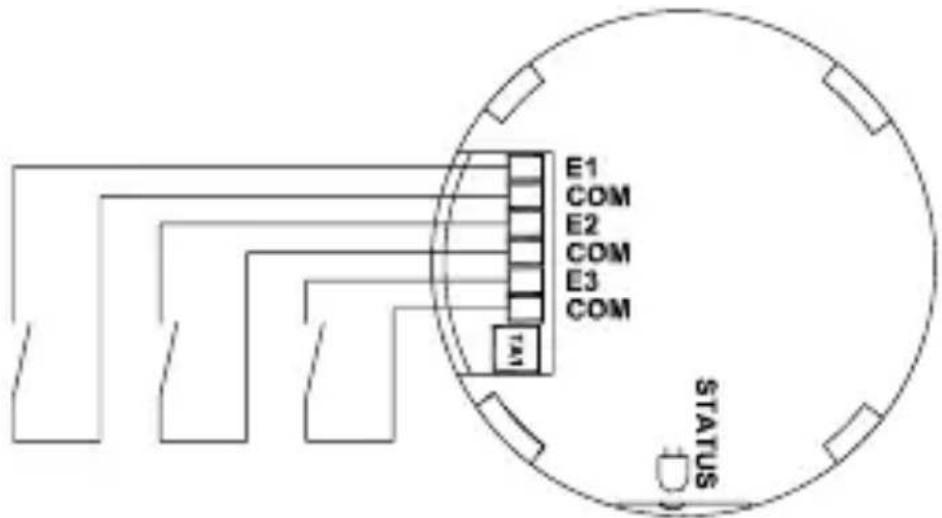

Damit sind diese direkt an die verwendeten Schalter gemäß folgender Skizze anzuschließen:
Falls Sie nicht alle Kanäle verwenden, belassen Sie die Gummikappen auf den Aderendder unbenutzten Kanäle.
Halten Sie eine Leitungslänge von max. 3 m zwischen Schalter und Schalterschnittstelle ein.
Die Schalterschnittstelle ist nur für den Anschluss potentialfreier Schalter geeignet.
Anschlussleitungen nicht mit 230-V-Netzspannung verbinden!
7 Inbetriebnahme
7.1 Batterien einlegen und wechseln
7.1.1 Batterien einlegen

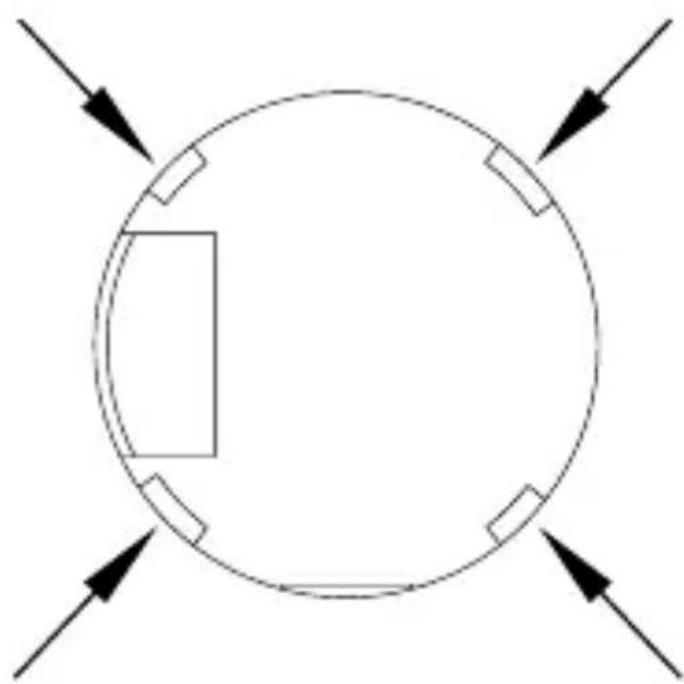

Entfernen Sie den Gehäusedeckel indem Sie vorsichtig die Rastnasen am Gehäusedeckel nach innen drücken (Pfeile).

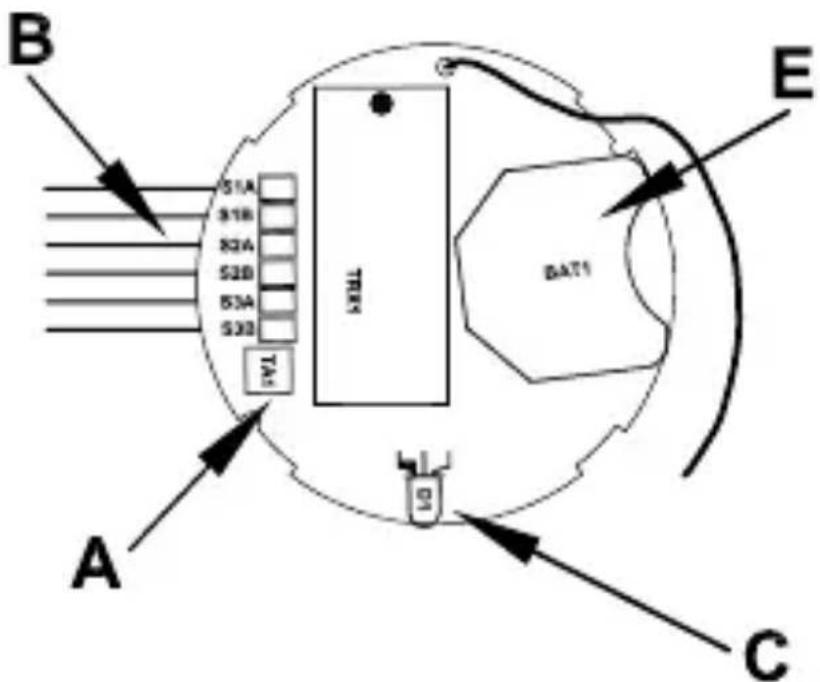

Legen Sie die mitgelieferte Lithium-Batterie (CR 2032) polrichtig entsprechend den Polaritätsmarkierungen in den Batteriehalter (E) ein (Pluspol nach oben).
Setzen Sie den Gehäusedeckel wieder auf. Achten Sie darauf, dass der Gehäusedeckel vollständig wieder einrastet.
7.1.2 Batterien wechseln
Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterie.
Die eingesetzte Lithium-Knopfzelle muss kurz-schlussfest sein!
Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!
Erfolgt beim Betätigen eines Schalters keine Reaktion des zu steuernden Gerätes und liegt keine behebbare Kommunikationsstörung vor (zu steuerndes Gerät vom Netz getrennt, leere Batterien des Empfängers) so ist die verbrauchte Batterie wie im vorhergegangenen Kapitel beschrieben gegen eine neue Lithium-Zelle des Typs CR 2032 auszutauschen. Beachten Sie dabei die richtige Polung der Batterie.
Prüfen Sie nach einem Batteriewechsel, ob alle Funktionen wieder verfügbar sind.
7.2 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen!
Die Schalterschnittstelle unterstützt drei verschiedene Modi
• Bedienmodus (Normalfall)
- Konfigurationsmodus (zum Ändern von Parametern der Schalterschnittstelle)
- Anlernmodus (Anlernen von HomeMatic-Komponenten)
Zum Anlernen müssen beide zu verknüpfenden Geräte in den Anlernmodus gebracht werden.
Man wählt nun den gewünschten Kanal des Senders zum Anlernen aus.

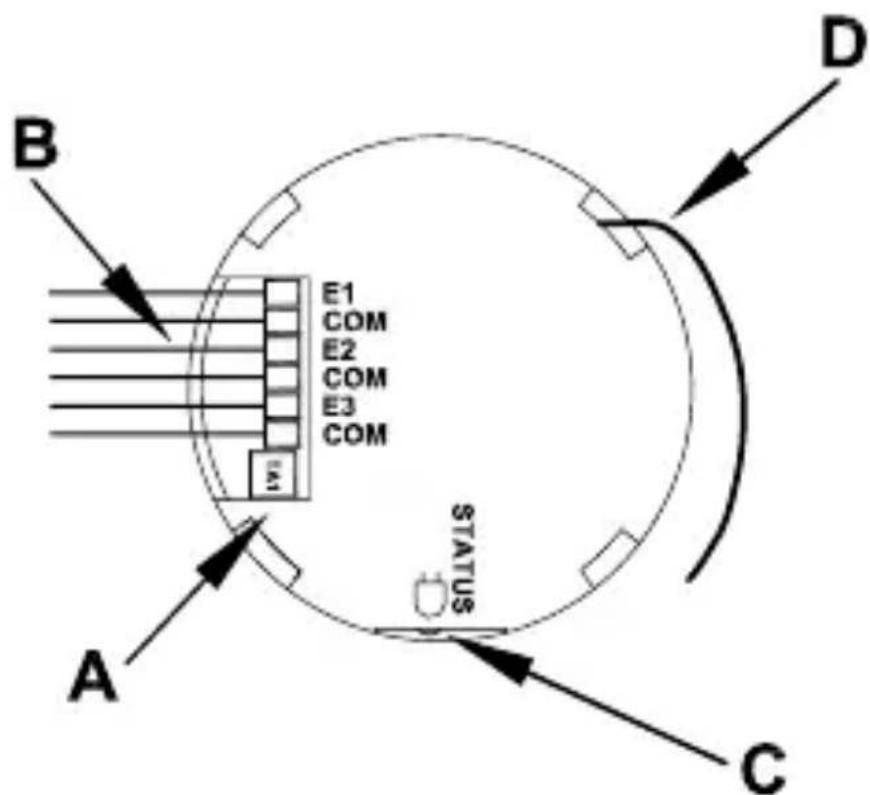

Die Anlerntaste (A) befindet sich neben den Abgängen der Anschlussleitungen (B)).
Betätigen Sie anschließend den an den anzulernenden Kanal angeschlossenen Schalter, um in den Anlernmodus zu gelangen. Die Geräte-LED blinkt orange. (Abbruch durch kurze Betätigung der Anlerntaste, die Geräte-LED leuchtet dann rot auf.) Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.
Erfolgreiches Anlernen wird durch grünes Aufleuchten der Geräte-LED signalisiert (Länge abhängig davon, ob noch konfiguriert wird).
Hinweis:
Ist die Schalterschnittstelle bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann sie zwar wie oben beschrieben in den Konfigurationsmodus gebracht werden, nach Betätigen eines angeschlossenen Schalters leuchtet die Geräte-LED jedoch für 2 Sekunden rot auf. Es ist kein direktes Anlernen möglich!
Rückmeldungen der Geräte-LED im Konfigurationsmodus:
| Mind. 2s grüne LED Anlernen erfolgreich | |
| 2s rote LED | Anlernen fehlgeschlagen |
| Gerät im Konfigurations-modus und bei Schalterbetätigung rotes Aufleuchten | Gerät bereits an Zentrale angelernt und damit gegen direktes Anlernen gesperrt |
8 Einfache Bedienfunktionen
Nach dem Anlernen stehen einfache Bedienfunktionen zur Verfügung.
Die drei Kanäle werden im Auslieferungszustand als drei Ein-/Aus-Schalter (AN/AUS) am Empfänger angelernt. Schaltaktoren können dann AN/AUS geschaltet werden. Jalousieaktoren fahren herauf bzw. herunter (AUF/STOPP/AB/STOPP). Auch Wechsel-schaltungen können mit der Schalterschnittstelle realisiert werden.
9 Zurücksetzen in den Auslieferungszustand
Halten Sie die Anlerntaste für mindestens 5 Sekunden gedrückt. Die Geräte-LED beginnt langsam rot zu blinken. (Wollen Sie an dieser Stelle das Zurücksetzen abbrechen, können Sie das mit einem kurzen erneuten Tastendruck auf die Anlerntaste tun, oder Sie warten 15 Sekunden. In beiden Fällen stoppt das langsame rote Blinken.)
Zum Zurücksetzen des Geräts drücken Sie nun erneut für mindestens 5s die Anlerntaste. Die LED beginnt nun, während Sie die Anlerntaste drücken, schneller rot zu blinken.
Lassen Sie die Taste nun los, zur Bestätigung des Zurücksetzens leuchtet die LED für etwa 3 Sekunden rot auf.
Mögliche Fehlermeldungen:
(Dieser Fehler kann nur auftreten, wenn Sie eine Zentrale besitzen und das Gerät an diese Zentrale angelernt haben.)
Beginnt die LED nach 5 Sekunden Drücken der Anlerntaste nicht zu blinken, sondern leuchtet dauerhaft auf, kann das Gerät nicht zurückgesetzt werden! In diesem Falle ist die Verschlüsselung mit
einem vom Auslieferungsschlüssel verschiedenen System-Sicherheitsschlüssel aktiv. Um das Gerät zurückzusetzen, müssen Sie die Konfigurationssoftware der Zentrale zum Zurücksetzen benutzen! Der Vorgang ist in der Anleitung zur Zentralen-Software beschrieben.
10 Technische Daten
Funkfrequenz: 868,3 MHz
Typ. Freifeldreichweite: 100 m
Stromversorgung: 1 x Lithium-Knopfzelle
CR 2032
Batterielebensdauer: bis zu 3 Jahre
(6 Betätigungen/Tag)
Schutzart: IP 20
Gehäuse: ABS
Gehäusefarbe: Schwarz
Abmessungen: 50 x 10 mm (∅ x H)
Gewicht: 30 g (ohne Batterie)
Technische Änderungen vorbehalten.
Entsorgungshinweis:
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der
Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
