269866 - Speicherleser Tchibo - Kostenlose Bedienungsanleitung

Produkttyp	Speicherleser
Modell	269 866
Marke	Tchibo
Stromversorgung	über USB-Anschluss, keine externe Stromquelle erforderlich
Übertragungsrate	bis zu 480 MBit/s (USB 2.0) / 12 MBit/s (USB 1.1)
Unterstützte Speicherkarten	SD, Mini SD, Micro SD, MMC, MMC PLUS, RS-MMC, MMC MOBILE, MMC MICRO, MS-PRO, MS DUO, MS DUO PRO, XD, TF, M2, CF, MD, SIM-Karten
Maximale Speicherkapazität	32 GB
Software	USIMEditor für SIM-Kartenbearbeitung
Systemvoraussetzungen	Windows XP/Vista/7, USB 2.0 oder 1.1, CD/DVD-Laufwerk
Anschluss	USB 2.0 / USB 1.1
Kontrollleuchte	Ja, leuchtet bei Datenübertragung und Betrieb
Lieferumfang	Kartenleser, CD-ROM, USB-Anschlusskabel
Sicherheitshinweise	Von Kindern fernhalten, nicht mit Flüssigkeit in Kontakt bringen, keine eigenmächtigen Reparaturen
Reinigung	Metallkontakte der Karten sauber halten
Entsorgung	Elektrogeräte nicht im Hausmüll, sondern bei kommunalen Sammelstellen entsorgen
Hersteller	Tchibo GmbH, Überseering 18, 22297 Hamburg, Deutschland

Häufig gestellte Fragen - 269866 Tchibo

Wie installiere ich die Software?

Legen Sie die beiliegende CD-ROM ein. Folgen Sie den Bildschirmanweisungen. Starten Sie anschließend den Computer neu. Stecken Sie den Kartenleser in einen USB-Anschluss.

Welche Speicherkarten werden unterstützt?

Unterstützt werden SD, Mini SD, Micro SD, MMC, MMC PLUS, RS-MMC, MMC MOBILE, MMC MICRO, MS-PRO, MS DUO, MS DUO PRO, XD, TF, M2, CF, MD und SIM-Karten mit bis zu 32 GB Kapazität.

Wie lese ich eine SIM-Karte?

Stecken Sie die SIM-Karte vorsichtig in den dafür vorgesehenen Slot, die Kontakte zeigen zum Kartenleser. Starten Sie das Programm USIMEditor und klicken Sie auf Laden. Geben Sie ggf. den PIN-Code ein.

Wie ändere ich den PIN-Code der SIM-Karte?

Öffnen Sie USIMEditor. Klicken Sie auf Den PIN-Code aktivieren, deaktivieren oder ändern. Wählen Sie die gewünschte Funktion und folgen Sie den Bildschirmanweisungen. Sie haben drei Versuche.

Was tun, wenn die SIM-Karte gesperrt ist?

Wenn der PIN-Code dreimal falsch eingegeben wurde, können Sie die Karte mit dem PUK-Code entsperren. Klicken Sie in USIMEditor auf Freigeben und folgen Sie den Anweisungen. Die Karte kann bis zu 10 Mal entsperrt werden.

Wie übertrage ich Kontakte von einer SIM auf eine andere?

Legen Sie die Quell-SIM ein und klicken Sie in USIMEditor auf Laden. Wählen Sie Exportieren und speichern Sie die Daten als .usv-Datei. Entfernen Sie die Karte, legen Sie die Ziel-SIM ein, klicken Sie auf Importieren und wählen Sie die Datei.

Wie entferne ich den Kartenleser sicher?

Klicken Sie mit der rechten Maustaste auf das Symbol Hardware sicher entfernen in der Taskleiste und folgen Sie den Anweisungen. Entfernen Sie keine Karten während des Blinkens der Kontrollleuchte.

Was tun, wenn die Speicherkarte nicht erkannt wird?

Überprüfen Sie, ob der Treiber installiert ist, der Kartenleser richtig im USB-Anschluss steckt und die Karte korrekt eingelegt ist. Drücken Sie ggf. F5 zur Aktualisierung der Anzeige.

Kann der Kartenleser auch mit USB 1.1 verwendet werden?

Ja, der Kartenleser ist kompatibel mit USB 1.1, die Übertragungsrate beträgt dann 12 MBit/s anstatt 480 MBit/s.

Wie entsorge ich das Gerät?

Entsorgen Sie das Gerät nicht im Hausmüll. Nutzen Sie kommunale Sammelstellen für Elektroaltgeräte. Die Verpackung kann sortenrein recycelt werden.

BEDIENUNGSANLEITUNG 269866 Tchibo

Liebe Kundin, lieber Kunde!

Ihr neuer USB-Kartenleser liest die wichtigsten Speicher-karten sowie SIM-Karten von fast allen Mobilfunkanbietern. Die Daten werden mit bis zu 480 MBit pro Sekunde auf Ihren Computer übertragen. Der USB-Kartenleser wird über den USB 2.0 oder USB 1.1 Anschluss mit Strom versorgt.

Ihr Tchibo Team

Inhalt

3 Sicherheitshinweise

5 Auf einen Blick (Lieferumfang)

6 System - voraussetzungen

7 Softwareinstallation und Anschluss

8 Gebrauch

8 Karten lesen

9 Karten oder Kartenleser entfernen

10 SIM-Karten bearbeiten

10 Sprache auswählen

11 Namen und Telefonnum- mern bearbeiten

13 SMS bearbeiten

14 Importieren oder Exportieren

16 SIM-Karten-Informationen abrufen

16 PIN-Code aktivieren, deaktivieren oder ändern

17 SIM-Karte entsperren

18 Technische Daten

19 Störung / Abhilfe

20 Entsorgen

Ausgezeichnete Produktqualität, sorgsame Auswahl und exklusive Herstellung. Nur ein Produkt, das diese Kriterien erfüllt, trägt das Qualitätssiegel von Tchibo.

Weitere Informationen unter: www.tcm-quality.com

Sicherheitshinweise

Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben.

Verwendungszweck

Der Kartenleser ist zum Lesen und Beschreiben der in dieser Anleitung aufgeführten Speicherkarten konzipiert. Der Kartenleser ist für den Privatgebrauch entwickelt worden und für gewerbliche Zwecke nicht geeignet.

GEFAHR für Kinder

• Halten Sie Kinder von Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr!

VORSICHT - Sachschäden

- Der Artikel darf nicht mit Flüssigkeit in Berührung kommen.

• Decken Sie den Artikel während des Betriebs niemals ab. Legen Sie z.B. keine Zeitungen, Decken etc. darüber. Eine ausreichende Luftzufuhr muss gewährleistet sein.
• Nehmen Sie keine Veränderungen am Artikel vor. Lassen Sie Reparaturen am Artikel nur von einer Fachwerkstatt oder von einer ähnlich qualifizierten Person durchführen.
• In ungünstigen Fällen kann es bei der Installation von neuen Treibern bzw. Geräten auf Ihrem Computer zu Systemabstürzen und Datenverlusten kommen. Machen Sie deshalb vor der Installation Sicherungskopien Ihres Systems auf externen Datenträgern.

Die Bildschirmabbildungen in dieser Anleitung können je nach Betriebssystem (Windows™ XP, Windows™ Vista, Windows™ 7) leicht von Ihrer tatsächlichen Anzeige abweichen.

Auf einen Blick (Lieferumfang)

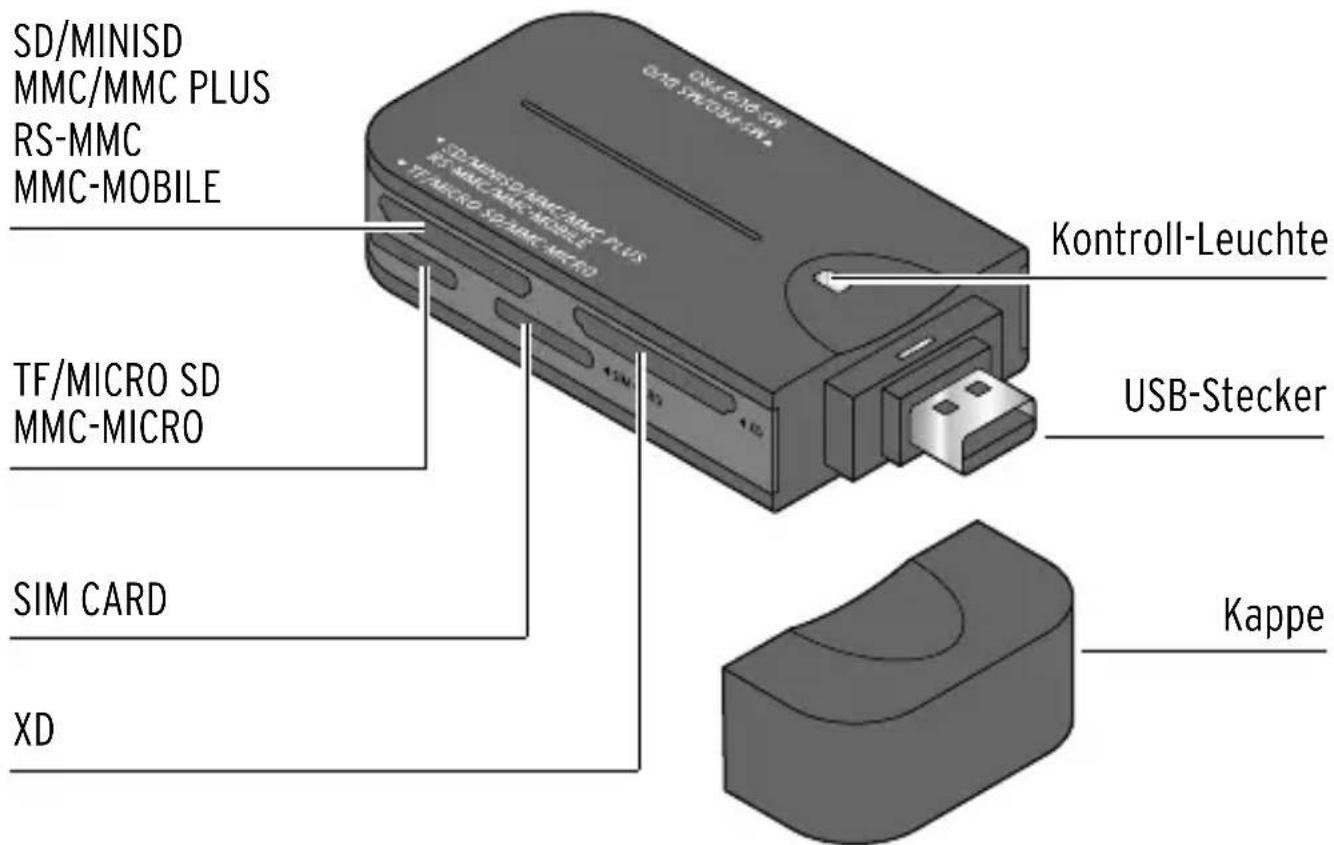

Ansicht linke Seite

SD/MINISD MMC/MMC PLUS RS-MMC MMC-MOBILE TF/MICRO SD/MMC-MICRO Kontroll-Leuchte USB-Stecker SIM CARD XD Kappe

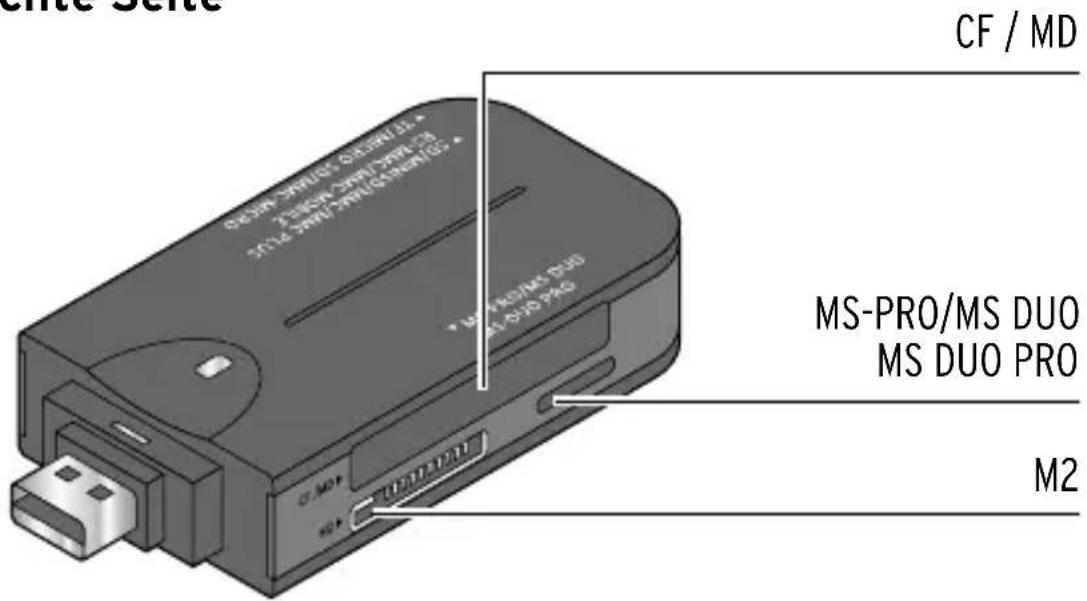

Ansicht rechte Seite

CF / MD MS-PRO/MS DUO MS DUO PRO M2

Nicht abgebildet: • CD-ROM mit Installationssoftware

- USB-Anschlusskabel

Systemvoraussetzungen

Um den USB-Kartenleser erfolgreich in Betrieb nehmen zu können, müssen folgende Voraussetzungen gegeben sein:

PC mit Windows-Betriebssystemen

• Windows™ XP Windows™ Vista Windows™ 7

• USB 2.0 oder 1.1 Anschluss

• CD/DVD-ROM-Laufwerk

• An einem USB 1.1 Anschluss beträgt die Übertragungsrate der Daten 12 MBit/s. An einem USB 2.0 Anschluss erreicht der Kartenleser seine maximale Übertragungsrate von bis zu 480 MBit/s.
• Der Anschluss an einen USB Hub ist ebenfalls möglich.

Softwareinstallation und Anschluss

1. Schalten Sie den Computer ein, sofern dies noch nicht der Fall ist. Ist der Computer bereits eingeschaltet, speichern Sie Ihre Arbeit und schließen Sie alle offenen Dateien und Programme.

2. Legen Sie die beiliegende CD-ROM ein. Es erscheint die erste Seite des Assistenten.

Sollte die CD-ROM bei Ihrem Computer nicht automatisch starten, öffnen Sie den „Arbeitsplatz“ Ihres Computers und doppelklicken Sie auf das entsprechende CD-ROM-Laufwerk.

1. Folgen Sie den Bildschirm-Anweisungen, bis die Software-installation abgeschlossen ist.

2. Starten Sie anschließend den Computer neu.

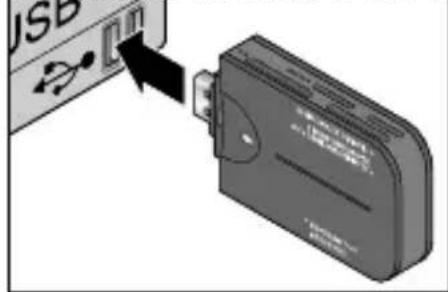

3. Stecken Sie den USB-Kartenleser

USB USB

in einen gut erreichbaren USB-Anschluss an Ihrem Computer. Die Kontroll-Leuchte des USB-Kartenlesers leuchtet auf.

1. Warten Sie, bis unten rechts auf dem Bildschirm der Hinweis erscheint, dass die Hardware erfolgreich installiert wurde. Der USB-Kartenleser ist nun einsatzbereit.

Gebrauch

Der Kartenleser ist sehr anwenderfreundlich. Er kann während des Betriebs an den Computer angeschlossen bzw. von diesem getrennt werden (Hot-Plugging).

Karten lesen

Folgende Karten mit max. 32 GB Speicherkapazität können mit diesem Kartenleser gelesen werden:

• SD / MINI SD / MICRO SD
• MS-PRO / MS DUO / MS DUO PRO
- MMC / MMC PLUS / RS-MMC / MMC MOBILE / MMC MICRO
- SIM CARD
• XD
• TF
• M2
- CF / MD

Einige Karten benötigen ggf. einen Adapter. Erkundigen Sie sich in diesem Fall im Fachhandel.

Die einzelnen Speicherkarten unterscheiden sich in ihrer Form, Größe, Speicherart und Speicherkapazität. Alle Karten haben eine Schnittstelle mit Metallkontakten.

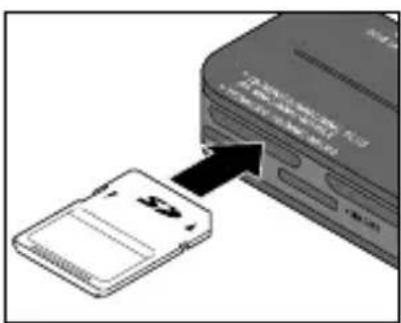

Gehen Sie beim Einstecken der Karten behutsam vor. Achten Sie darauf, dass Sie die Karte richtig herum in den Karten slot stecken. Die Metallkontakte der Karte zeigen dabei zum Kartenleser und die Beschriftung der Karte nach oben.

Wenn Sie eine Karte in den Kartenleser einstecken...

... blinkt die Kontroll-Leuchte einige Sekunden lang. Sie leuchtet kontinuierlich, sobald die eingesteckte Karte bereit zum Bearbeiten ist.
... erscheint ein Menüfenster (außer beim Einstecken einer SIM-Card), in dem Sie unterschiedliche Aktionen ausführen können (z.B. Ordner öffnen, um den Inhalt der einge- steckten Karte einzusehen).

Karten oder Kartenleser entfernen

Wenn die Kontroll-Leuchte blinkt, werden Daten übertragen. Entfernen Sie keine Karten, während Daten übertragen werden. Die Daten können verloren gehen. Auch der Kartenleser darf nicht während einer Datenübertragung vom Computer getrennt werden.

Karten und Kartenleser entfernen

Um die Karten oder den Kartenleser sicher vom Computer zu trennen, klicken Sie mit der rechten Maustaste unten rechts auf das Symbol „Hardware sicher entfernen“ Folgen Sie den weiteren Anweisungen.

SIM-Karten bearbeiten

• Zusammen mit dem Kartenleser erhalten Sie das Programm „USIMEditor“.
• Beim ersten Start von „USIMEditor“ öffnet sich das Programm in deutscher Sprache.
• Je nach Version des Betriebssystems und Geräte-konfiguration kann es auf Ihrem PC abweichende Gerätebezeichnungen geben.
• Das Programm „USIMEditor“ funktioniert nicht mit Apple Macintosh.

△

Vergewissern Sie sich, dass die Metallkontakte der SIM-Karte sauber sind, da die Karte sonst nicht korrekt gelesen werden kann.

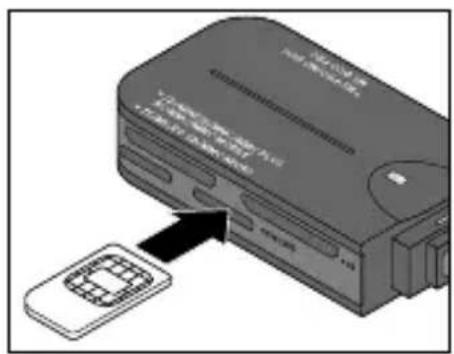

Stecken Sie die SIM-Karte vorsichtig in den dafür vorgesehenen Karten-slot. Achten Sie darauf, dass Sie die Karte richtig herum einstecken. Die Metallkontakte der Karte zeigen dabei zum Kartenleser und die Beschriftung der Karte nach oben.

Sprache auswählen

1. Starten Sie USIMEditor durch einen Doppelklick auf

das Programmsymbol.

1. Klicken Sie mit der Maus auf Sprache auswählen. Ein

Menüfenster öffnet sich, in dem Sie zwischen mehreren Sprachen wählen können. Wählen Sie die gewünschte Sprache aus und bestätigen Sie mit OK.

Namen und Telefonnummern bearbeiten

1. Klicken Sie auf Laden.

Geben Sie ggf. den PIN-Code Ihrer SIM-Karte ein und bestätigen Sie mit OK.

Die gespeicherten Namen und Telefonnummern werden eingelesen und auf dem Bildschirm angezeigt.

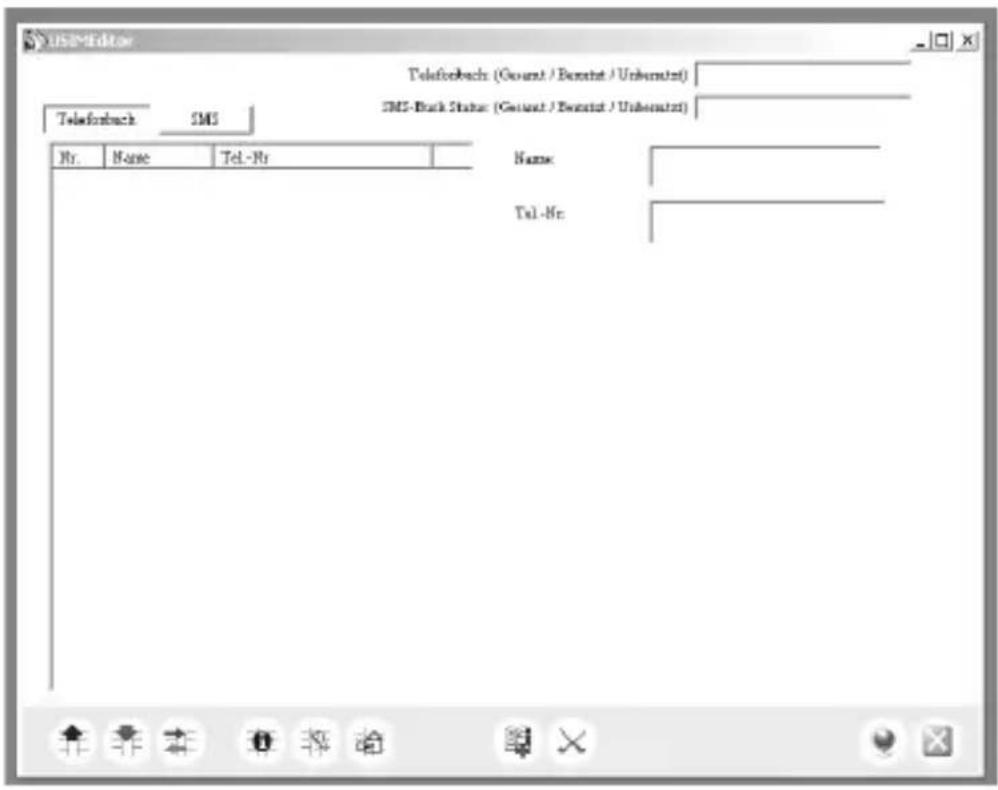

USM Editor Telefax SMS Telefaxbach (Gesamt / Betraut / Unberutz) SMS-Back Status (Gesamt / Betraut / Unberutz) Nr. Name Tel.-Nr Name: Tel.-Nr:

1. Klicken Sie auf . Telefonbuch

Neuer Telefonbucheintrag

1. Klicken Sie auf Neu. Der neue Telefonbuch-

eintrag wird unten an die bestehende Telefonliste angehängt.

1. Klicken Sie auf den neu erstellten Telefonbucheintrag.

Im Eingabefeld „Name“ und „Tel.-Nr.“ können nun Namen und Telefonnummern eingegeben werden. Im Telefonbuch-Menü werden neu erstellte Einträge anschließend rot angezeigt.

1. Klicken Sie auf Speichern.

Telefonbucheintrag ändern

1. Klicken Sie auf den Telefonbucheintrag, den Sie ändern bzw. ergänzen möchten. Im Eingabefeld „Name“ und „Tel.-Nr.“ können nun Namen und Telefonnummern bearbeitet werden. Im Telefonbuch-Menü werden geänderte Einträge anschließend rot angezeigt.

2. Klicken Sie auf Speichern.

Telefonbucheintrag löschen

1. Klicken Sie auf den Telefonbucheintrag, den Sie löschen möchten.

2. Klicken Sie auf Löschen.

1. Klicken Sie auf Speichern.

SMS bearbeiten

1. Klicken Sie auf .

1. Klicken Sie auf Laden.

Geben Sie ggf. den PIN-Code Ihrer SIM-Karte ein und bestätigen Sie mit OK.

Die gespeicherten SMS-Nachrichten werden eingelesen und auf dem Bildschirm angezeigt.

Neue SMS schreiben

1. Klicken Sie auf Neu. Der neue SMS-Eintrag wird unten an die bestehende Liste angehängt.

2. Klicken Sie auf den neu erstellten SMS-Eintrag. Im Eingabefeld „SMS Nachricht“ und „Tel.-Nr.“ können nun der Text und die Telefonnummer, an die die SMS gesendet werden soll, eingegeben werden. In der SMS-Liste werden neu erstellte Einträge anschließend rot angezeigt.

3. Klicken Sie auf Speichern.

SMS ändern

1. Klicken Sie auf den SMS-Eintrag, den Sie ändern bzw. ergänzen möchten. Im Eingabefeld „SMS Nachricht“ und „Tel.-Nr.“ können nun den Text und die Telefonnummer bearbeitet werden. In der SMS-Liste werden geänderte Einträge anschließend rot angezeigt.

2. Klicken Sie auf Speichern.

SMS löschen

1. Klicken Sie auf den SMS-Eintrag, den Sie löschen möchten.
2. Klicken Sie auf Löschen.
3. Klicken Sie auf Speichern.

Importieren oder Exportieren

Von SIM-Karte auf SIM-Karte

Mit dieser Funktion können Sie Namen, Telefonnummern oder SMS-Nachrichten von Ihrer SIM-Karte auf eine andere SIM-Karte übertragen.

1. Stecken Sie die SIM-Karte, deren Informationen gelesen werden sollen, vorsichtig in den dafür vorgesehenen Kartenslot.

2. Klicken Sie auf, wenn Sie das auf der SIM-Karte gespeicherte Telefonbuch importieren oder exportieren möchten. Klicken Sie auf, wenn Sie die gespeicherten SMS-Nachrichten importieren oder exportieren möchten.

3. Klicken Sie auf Laden. Geben Sie ggf. den PIN-Code Ihrer SIM-Karte ein und bestätigen Sie mit OK. Die gespeicherten Namen und Telefonnummern bzw. SMS-Nachrichten werden eingelesen und auf dem Bildschirm angezeigt.

4. Klicken Sie auf Daten importieren oder exportieren.

1. Klicken Sie auf Exportieren.

Auf dem Bildschirm erscheint das Fenster „Speichern unter“. Wählen Sie den Ort, an dem die Informationen gespeichert werden sollen, und geben Sie einen Dateinamen ein.

1. Klicken Sie auf Speichern.

2. Entfernen Sie die SIM-Karte vorsichtig aus dem Kartenslot.

3. Stecken Sie die SIM-Karte, auf die die Informationen importiert werden sollen, in den dafür vorgesehenen Kartenslot.

4. Klicken Sie auf oder auf:

5. Klicken Sie auf Laden.

6. Klicken Sie auf Daten importieren oder exportieren.

7. Klicken Sie auf Importieren. Auf dem Bildschirm erscheint das Fenster „Öffnen“.

8. Wählen Sie den Dateityp Usim Style Values (*.usv) aus.

9. Wählen Sie die gewünschte Datei aus und klicken Sie auf Öffnen.

SIM-Karten-Informationen abrufen

Mit dieser Funktion erfahren Sie, wieviel Speicherkapazität Ihre SIM-Karte hat.

Klicken Sie auf SIM-Karte Informationen.

PIN-Code aktivieren, deaktivieren oder ändern

Mit dieser Funktion können Sie den PIN-Code Ihrer SIM-Karte aktivieren, deaktivieren oder ändern.

1. Klicken Sie auf Den PIN-Code aktivieren, deaktivieren oder ändern.
2. Klicken Sie auf die gewünschte Funktion (z.B. PIN-Code aktivieren, etc.). Folgen Sie den Bildschirmanweisungen.

Sie haben drei Versuche, den PIN-Code korrekt einzugeben. Wurde der PIN-Code beim dritten Mal erneut falsch eingegeben, wird die SIM-Karte gesperrt. Sie kann dann nur noch durch die Eingabe des PUK-Codes entsperrt werden (siehe Abschnitt „SIM-Karte entsperren“.

SIM-Karte entsperren

Mit dieser Funktion kann die SIM-Karte, durch Eingabe des PUK-Codes, entsperrt werden. Den PUK-Code haben Sie zusammen mit dem PIN-Code beim Kauf Ihres Handys bzw. Ihrer SIM-Karte erhalten. Wenden Sie sich ggf. an Ihren Fachhändler.

Klicken Sie auf Freigeben.

Folgen Sie den Bildschirmanweisungen.

Die SIM-Karte kann bis zu 10 Mal durch Eingabe des PUK-Codes entsperrt werden. Anschließend ist die SIM-Karte unbrauchbar.

USIMEditor beenden

Klicken Sie auf Schließen, um das Programm zu beenden.

Technische Daten

Modell: 269 866

Stromversorgung: direkt über den USB-Anschluss, keine zusätzliche Stromversorgung erforderlich

Anschluss vorn: Universal Serial Bus (USB) 2.0 oder 1.1

Anschlüsse

rechts und links: SD / MINI SD / MICRO SD

MS-PRO / MS DUO / MS DUO PRO

MMC / MMC PLUS / RS-MMC

MMC MOBILE / MMC MICRO

SIM CARD

XD

TF

M2

CF / MD

Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

Störung / Abhilfe

Wechseldatenträger erscheinen nicht in „Arbeitsplatz“.	• Ist der Treiber installiert?• Unterstützt das verwendete Betriebssystem den Kartenleser?• Steckt der Kartenleser korrekt im USB-Anschluss? Ziehen Sie ihn ggf. heraus und stecken ihn erneuthinein.• Steckt die Speicherkarte korrekt im Kartenleser? Ziehen Sie sie ggf. heraus und stecken sie erneuthinein.
In „Arbeitsplatz“ erscheinen vier Treibersymbole, jedoch nicht die Kartensymbole.	• Drücken Sie F5, um die Bildschirmdarstellung zu aktualisieren.
Die Speicherkarte lässt sich nicht beschreiben.	• Ist die Speicherkarte schreibgeschützt?
Eine Windows-„blue screen“-Fehlermeldung erscheint.	• Die Speicherkarte wurde entfernt, während ein Ordner auf der Speicherkarte noch geöffnet war. Windows muss neu gestartet werden. Während der Übertragung sind Daten verloren gegangen.

SIM-Karte wird nicht erkannt.

- Sind die Kontaktflächen auf der Karte verschmutzt oder oxidiert?

• Ist die SIM-Karte ganz und richtig herum im Kartenslot eingesteckt?
  Siehe Kapitel „Gebrauch/Karten lesen.
• Eventuell wird Ihre SIM-Karte nicht vom Kartenleser unterstützt?

Entsorgen

Der Artikel und seine Verpackung wurden aus wertvollen Materialien hergestellt, die wiederverwertet werden können. Dies verringert den Abfall und schont die Umwelt.

Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen.

Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadt - verwaltung.

Artikelnummer: D 269 866
