BEDIENUNGSANLEITUNG TRAXEL-X IROX
PRODUKTÜBERSICHT 1 53
ÜBERSICHT ÜBER ALLE 57
SEGMENTANZEIGEN
ERSTE SCHRITTE II 57
EINLEGEN DER BATTERIE 0 57
EMPFANG DER ATOMZEIT 157
KALENDER- UND UHRZEIT- Ⅱ 58
ANZEIGEMODI
DST-MODUS (Sommerzeit) 7 60
FUNKEMPFANGS-MODUS 161
FUNKSIGNAL-EMPFANGSSYMBOL ( ) 62
FUNKSTÖRUNGEN 162
MANUELLE EINSTELLUNGEN II 58
ZEITZONE 59
ALARME 63
SCHLUMMERFUNKTION/BELEUCHTUNG Ⅱ 64
INNENTEMPERATUR [65
SPERRSCHALTER 65
VORSICHTSMASSNAHMEN Ⅱ 65
TECHNISCHE DATEN 66
52
EINFÜHRUNG
Herzlichen Glückwunsch zum Kauf der TRAVEL-X Internationalen Reisefunkuhr. Diese Uhr bietet die genaue Anzeige der Uhrzeit, eine Temperaturanzeige und andere Funktionen, die sowohl für Zuhause als auch auf Reisen nützlich sind.
Die Reiselunkuhr kann Uhrzeit und Datum in drei Regionen der Welt – Nordamerika, Europa und Japan – automatisch entsprechend der genauen Funkzeit aktualisieren.
Zum Lieferumfang gehören:
*leine Atomzeit-Reisefunkuhr mit mehreren
] Frequenzbändern
*Ein Reisectui
*Beine Bedienungsanleitung
] Bitte halten Sie diese Anleitung stets griffbereit. Sie
J enthalt nutzliche schrittweise Anweisungen sowie
technische Daten und Vorsichtsmaßnahmen, über
die Sie Bescheid wissen sollten.
PRODUKTÜBERSICHT
MERKMALE
*Präzise Einstellung von Uhrzeit und Datum durch
1 Funksignale in drei verschiedenen Regionen der
J Welt – Nordamerika, Europa und Japan
* Empfang des Atomzeitsignals von folgenden
1 Frequenzbändern: WWVB, DCF, MSF, HBG,
7JJY40 und JJY60
* Automatischer Scan der Funkzeitsignal-
] Frequenzbänder
53
* Voreinstellung von Frequenzbändern wichtiger Länder
* Kalender mit Datums- und Monatsanzeige
* Wahlbares Kalenderformat
* Anzeige der Innentemperatur in Celsius oder Fahrenheit
* Wählbares 12- oder 24-Stunden-Uhrzeitformat
* Anzeige des Wochentags in Englisch, Deutsch,
■ Französisch, Italienisch, Spanisch oder Holländisch
* Zwei Alarme mit anschwellender Intensität und
Schlummerfunktion
* Manuelle Einstellmöglichkeit für Sommerzeit
* Hintergrundbeleuchtung
* Anzeigesymbol für schwache Batterie
* Tastensperte
* Ein- und ausklappbar für Reise bzw. Tischaufstellung

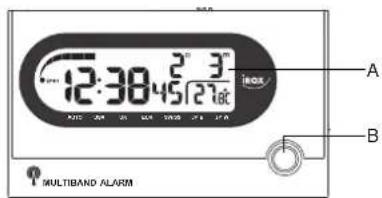

VORDERANSICHT
A.MEHRBAND-FUNKZEITUHR MIT
ANZEIGE DER INNENTEMPERATUR
* Umschaltung zwischen der Anzeige von UHRZEIT
und ALARMZEIT
* Aktivierung oder Deaktivierung von
WÖCHENTLICHEM (Mo-Fr) oder EINMALIGEM
Alarm
54
RÜCKANSICHT
* ∥ Umschaltung zwischen den verschiedenen
Anzeigemodi (UHRZEIT, EINSTELLUNG
DER SOMMERZEIT, EINSTELLUNG DER
ZEITZONE, AUSWAHL DES
[ EMPFANGSMODUS)
D. ^ C/ ^ F-TASTE
* ∥ Umschaltung des Innentemperatur-Anzeigeformats
zwischen Celsius und Fahrenheit
E. BATTERIEFACH
* ☐ Zur Aufnahme einer (1) CR2032 Knopfzelle
F. AUSKLAPPBARER TISCHISTÄNDER
* II Positioniert die Einheit aufrecht auf einer flachen
Oberfläche
5.5
RÜCKANSICHT
G. J AUFWÄRTSTASTE (+)
* U Erhöhung aller Funktionsparameter
* | Auswahl des Datumsanzeigeformats (Datum-Monat
oder Monat-Datum)
* ‖ Aktivierung des Einmaligen oder Wöchentlichen
Alarms im Modus ALARM
H. LABWÄRTSTASTE (-)
* □ Verringerung aller Funktionsparameter
* 1 Einstellung der Anzeigesprache für den Wochentag
* Aktivierung des Funkuhrempfängers
* Aktivierung oder Deaktivierung der Alarme
I. SPERRSCHALTER
* Sperrung der Betätigung aller Betriebstasten auf
II Reisen, um das Entladen der Batterie zu verhindern
J. ISNOOZE/LIGHT-TASTE
* 7 Aktivierung der Schlummerfunktion und EL-
Hintergrundbeleuchtung
56
ÜBERSICHT ÜBER ALLE SEGMENTANZEIGEN
b. †Datum im Format Monat/Tag oder Tag/Monat
c. 7Innentemperatur in °C oder °F
d. Symbol für die Funkempfangsart
e. Symbol für den einmaligen Alarm
1. Symbol für den wöchentlichen Alarm (Mo-Fr)
g. Symbol für die Tastensperre
h. Balkenanzeige der Funkempfangsstärke
1. [Anzeigesymbol für schwache Batterie
ERSTE SCHRITTE
EINLEGEN DER BATTERIE
* Entfernen Sie die Batteriefachabdeckung.
* Legen Sie eine CR2032 (3V) Knopfzelle entsprechend
der im Batteriefach angegebenen Polarität ein.
* Bringen Sie die Batteriefachabdeckung wieder an.
EMPFANG DES FUNKUHR-SIGNALS
Die Uhr gibt unmittelbar nach dem Einlegen der Batterie einen Signalton ab und zeigt alle verfügbaren Segmente an. Danach führt der Empfänger der Einheit einen automatischen Scan durch, um ein verfügbares Funkuhr-Signal zu suchen.
Bei erfolgreicher Synchronisation mit dem Zeitsignal einer Atomuhr wird die entsprechende Weltregion unterstrichen und bleibt auf dem Display sichtbar.
57
Nach Empfang des Funkuhr-Signals werden Datum und Uhrzeit automatisch eingestellt und das Symbol [●] erscheint an der linken Seite des Displays. Wenn innerhalb von 15 Minuten kein Zeitsignal empfangen wird, fahren Sie bitte mit den Anweisungen zum manuellen Einstellen von Uhrzeit und Datum fort.
KALENDER- UND UHRZEIT-ANZEIGEMODI
Die Internationale Reisefunkuhr bietet vier verschiedene Anzeigemodi, die durch Drücken der MODE-Taste aufgerufen werden können.
*UHRZEIT-Modus (STUNDEN/MINUTEN/
[SEKUNDEN]
* ZEITZONENEINSTELLUNGS-Modus
* DST-Modus (Sommerzeit)
* FUNKEMPFANGS-Modus
MANUELLE EINSTELLUNGEN
Wenn Sie vorziehen, das Funkuhr-Zeitsignal zu deaktivieren, verwenden Sie bitte die folgenden Schritte, um die Uhr manuell einzustellen.
UHRZEIT
* Drücken Sie die MODE-
Taste, um den UHRZEIT-
Anzeigemodus (Stunden)
「Minuten/Sekunden) aufzurufen.
* Drücken und halten Sie die MODE-Taste für 3
[ Sekunden, bis M (Monat) und D (Datum/Tag) zu
[ blinken beginnen
* Drücken Sie die AUFWARTS- (+) oder
[ABWARTSTASTE (-), um das gewünschte
[ Kalenderformat zu wählen – MM/DD oder DD/MM.
58
* Drücken Sie nach Auswahl des
] Kalenderformats die MODE
7 Taste, um mit dem nächsten
7 Parameter fortzufahren. Die
] Abkürzung PM blinkt in der linken oberen Ecke direkt
] unter dem Symbol DST, um die Bereitschaft zur
7Eingabe des Uhrzeitformats anzuzeigen.
* Drücken Sie die AUFWARTS- (+) oder
]ABWARTSTASTE (−), um das 12 oder 24 Stunden-
]Uhrzeitformat auszuwählen
* Drücken Sie die MODE-Taste,
] um den Wochentags-
] Auswahlmodus aufzurufen
die Abkürzung EN blinkt in der
rechten unteren Ecke des Displays
* Drücken Sie die AUFWARTS-(+) oder
TABWARTSTASTE (-), um die Anzeigesprache für
den Wochentag auszuwählen – Englisch, Deutsch.
J Französisch, Italienisch, Spanisch oder Holländisch.
* Drücken Sie die MODE-Taste.
7 um den Programmiermodus für
das Uhrzeit-Anzeigeformat
] aufzurufen – die Sekundenziffern
7blinken.
* Drücken Sie die AUFWARTS- (+) oder
ABWARTSTASTE (−), um Sekunden, Minuten,
7 Stunden, Jahr, Monat und Tag einzustellen.
* Drücken Sie die MODE-Taste ein letztes Mal, um die
Einstellungen nach Auswahl des letzten Parameters zu
] bestätigen.
ZEITTONENVERSCIHEBUNG
PROGRAMMIERUNG DER ZEITZONE
* Drücken Sie die MODE-Taste,
7 um den Zeitzonen-Anzeigemodus
] aufzurufen – das Wort ZÖNE
] erscheint in der linken unteren
Ecke neben DST und -8h.
59
* Drücken und halten Sie die
「 MODE-Taste, bis -8h blinkt.
* Verwenden Sie die AUFWARTS-
[ (+) oder ABWÄRTSTASTE (-), um die Stunde der
ZEITZONE im Bereich von +/-12 Stunden zu ändern. Beispiel: Wenn die von der Atomuhr in Japan (JJY60) empfangene Funkuhrzeit 15.00 Uhr (japanischer Zeit) ist und die ZEITZONE auf +8 Stunden (Hongkong-Zeitzone) eingestellt ist, dann wird 14 Uhr als Ortszeit angezeigt.
Bei Auswahl von ON oder AUTO für den DST-Modus wird die Uhr im Frühling und Herbst automatisch mit der Sommerzeit synchronisiert. Wenn in Ihrer Region keine Sommerzeit beachtet wird, müssen Sie die Einstellung OFF verwenden
* Drücken Sie die MODE-Taste, um die Einstellungen
ü zu bestätigen und zur vorgegebenen Anzeige der
[ORTSZEIT zurückzukehren.
DST-MODUS (Sommerzeit)
Der Sommerzeit-Modus ermöglicht die manuelle bzw. automatische Umstellung der Uhrzeit auf Sommerzeit sowie das Deaktivieren dieser Funktion.
* Drücken Sie die MODE-Taste,
[ um den DST-Modus
「(Sommerzeit) auszuwählen.
「 Der Modus ist richtig gewählt, wenn die Buchstaben
[ DST in der linken oberen Ecke des Displays und das
Wort Auto in der rechten oberen Ecke angezeigt werden.
* Drücken und halten Sie die MODE-Taste, bis DST und
Auto blinken.
* Drücken Sie die AUFWÄRTS-(+) oder
「ABWÄRTSTASTE (-), um die Einstellung für die
L Sommerzeit zu wählen - ON, OFF oder Auto.
* Drücken Sie nach Auswahl der gewünschten
Einstellung die MODE-Taste, um die Auswahl zu
I bestätigen.
60
Bei Auswahl von ON oder AUTO wird die Uhr im Frühling und Herbst automatisch mit der Sommerzeit synchronisiert. Wenn in Ihrer Region keine Sommerzeit beachtet wird, müssen Sie die Einstellung OFF verwenden.
FUNKEMPFANGS-MODUS
AUSWAHL DES EMPFANGSMODUS
Sie können zwischen automatischem Scan,
Einbandempfang und Funkempfang AUS wählen
* Drücken Sie die MODE-Taste,
] bis die Buchstaben SEI.
1angezeigt werden, um den
FUNKEMPFANGS-
] Modus aufzurufen.
* Drücken und halten Sie die MODE-Taste für 2
1 Sekunden – das Empfangssymbol in der linken oberen
Ecke des Displays und die Zeile über dem Wort
7 AUTO beginnen zu blinken.
* Drücken Sie die AUFWARTSTASTE (+), um
Automatischen Scan (AUTO), Einband (SEL) oder
Empfang AUS (OFF) zu wählen.
* Drücken Sie die MODE-Taste, um die gewählte
Empfangsart zu bestätigen.
EINBANDEMPFANG FÜR EIN
EINZELNES LAND (SEL)
* Nach Auswahl von SEL
1 (Einbandempfang für einzelnes
7 Land) blinken die Buchstaben
]SEL und das Wort AUTO und
] alle Landesabkürzungen sind unterstrichen.
* Drücken Sie die AUFWARTS- (+) oder ABWAR-
TSTASTE (-), um das gewünschte Empfangsband zu
] wählen – WWVB-60(USA), MSF-60(UK), DCF-77.5
(EUROPA), HBG-75(SCHWEIZ), JIY40(JAPAN
7OST) oder JJY60 (JAPAN WEST).
61
| * Drücken Sie nach Auswahl des gewünschten Bands dieMODE-Taste, um die Auswahl zu bestätigen. DieAbkürzung für das entsprechende Land wirdunterstrichen und bleibt auf dem Display sichtbär.MANUELLE AKTIVIERUNG DERFUNKUHR-SIGNALSUCHEDrücken und halten Sie die AUFWÄRTSTASTE (+) ineinem beliebigen Modus. Die Einheit gibt einen Signaltonab und die Empfangsbalken erscheinen über demEmpfangssymbol.DEAKTIVIERUNG DER FUNKUHR-SIGNALSUCHEDrücken und halten Sie die ABWÄRTSTASTE (−) ineinem beliebigen Anzeigemodus. Die Einheit gibt einenSignalton ab, die Empfangsbalken werden nicht mehr inder linken Ecke angezeigt und es verbleibt nur ein Punktals Empfangssymbol auf dem Display.FUNKSIGNAL-EMPFANGSSYMBOL ( • )Nach Aktivierung des Empfangsmodus blinkt das Symbolfür den Funkempfang ( • ). Die Dicke des Balkens überdem Punktsymbol gibt die Stürke des Funksignals an. DieEmpfangsstärke wird in einem Bereich von null (schwächsterEmpfang) bis sechs Balken (stärkster Empfang) angezeigt.Nach Aktivierung des Empfangsmodus sucht dieInternationale Reisefunkuhr ca. 15 Minuten lang nachdem Punktuhr-Zeitsignal.Einc automatische Aktivierung findet zwcimal täglich um1.05 Uhr und um 3.05 Uhr statt. Die manuelle Aktivierungkann jederzeit aufgerufen werden; hierfür dieAUFWÄRTISTASTE (+) drücken und halten, bis dasEmpfangssymbol erschcint.FUNKSTÖRUNGENDer Empfang des Funksignals kann durch eine Reihe vonunterschiedlichen Faktoren beeinflusst werden - vomBaumaterial umliegender Gebäude bis zu denWelterverhältnissen.62 | Für optimalen Empfang ist Folgendes zu beachten:* Atmosphärische Störungen sind nachts gewöhnlichweniger stark, wodurch die Empfangsqualität desFunksignals besser sein kann. Der Empfang eineseinzelnen Signals pro Tag reicht für eineGanggenautigkeit der Uhr von 1 Sekunde aus.* Stellen Sie sicher, dass die Einheit mindestens 2 Meter(8 ft.) von potenziellen Störquellen wie Fernschgeräten,Computermonitoren, Mikrowellenherden usw. entfernt ist.* In Räumen mit Betonwänden wie Kellern oderBürogebäuden kann das Empfangssignal geschwächt sein.Positionicren Sie den Funk-Reiswecker stets inder Nähe eines Fensters, um den Empfang zu verbessern.ALARMEDer Funk-Reiswecker verfügt über zwei Alarme –Wöchentlich | ▶□□ und Einmalig | ▶□□. Ist einer derbeiden Alarme aktiviert, erlönt der Alarm zureingestellten Zeit und das Alarmsymbol blinkt Montagsbis Freitags.EINSTELLUNG DES ALARMSSo stellen Sie einen Alarm ein:* Drücken Sie die ALARM-□ Taste, um den ALARM-□ Modus auszuwählen. Die□ vorgegebene Einstellung ist□ Wöchentlicher Alarm (Mo-Fr). Ist der Wöchentliche□ Alarm deaktiviert, werden das Symbol ▶□□ und das□ Wort OFF angezeigt.* Drücken Sie die AUFWÄR-□ TASTASTE (+), um 7:00□ auszuwählen und den Alarmzeit-□ Einstellmodus aufzurufen.* Drücken und halten Sie die□ ALARM-Taste für zwei□ Sekunden. Die Stundenziffer□ beginnt zu blinken.63 |
| * Drücken Sie die AUFWÄRTS- (-) oder□ ABWÄRTSTASTE (+), um die Stunde einzustellen.□ Drücken und halten Sie die Taste (-) oder (+), um die□ Ziffern schneller zu durchlaufen.* Drücken Sie die ALARM-Taste, um die Alarmzeit□ zu besträtigen.* Drücken Sie die ABWÄRTSTASTE (-), um den□ Alarm zu aktivieren. Das Symbol [ ▶□□] erscheint auf□ dem Display über der Alarmzeit und das Wort ON□ erscheint unter der Alarmzeit.* Um einen Einmaligen Alarm einzustellen, drücken Sie□ die AUFWÄRTSTASTE (+) und wiederholen das□ gleiche Verfahren. Ist der Einmalige Alarm ausgeschaltet,□ wird die vorgegebene Alarmzeit 8:00 OFF zusammen□ mit dem Symbol ▶□□ angezeigt.DEAKTIVIERUNG DES ALARMS* Drücken Sie die ALARM-Taste, um den gewünschten□ ALARM-Modus aufzupirfen.* Drücken Sie die ABWÄRTSTASTE (-), um den□ gewählten Alarm zu deaktivieren. Das Symbol |W□ oder SI wird nicht mehr auf dem Display angezeigt.SCHI.UMMERFUNKTION/BEI.EUCHTUNGWenn der Alarm ertoût, können Sie die SNOOZE/LIGHTTaste drücken, um den Alarm vorübergehend zustoppen und die Hintergrundbeleuchtung 5 Sekunden languinzuschalten. Nach dem Drücken der SNOOZE/LIGHT-Taste ertourt der Alarm erneut in fünf (5) Minuten.HINWEIS: Bei einer schwachen Batterie funktioniert dieHintergrundbeleuchtung nicht.64 65 | INNENTEMPERATURDie Innentemperatur wird auf der gleichen Zeile desDisplays angezeigt wie die Uhrzeit. Der Temperaturwertwird einmal pro Minute aktualisiert.HINWEIS: Wenn die Innentemperatur den in dentechnischen Daten angegebenen Betrichsbereich über-oder unterschreitet, erscheint III bzw. LL auf dem Display.Drücken Sie die °C/°F-Taste, im zwischen Anzeige derTemperatur in Celsins oder Fahrenheit umzuschalten.SPERRSCHALTER Schichen Sie den Sperrschalter (LOCK) in die auf derEinheit angegebene Richtung. Das Spersymbol | ▶□□ erscheint auf dem Display, um anzuzeigen, dass alleBetriebstasten der Einheit gesperrt sind.VORSICHTSMASSNAHMENDie Konstruktion dieses Produkts sollte Ihnen beisorgsamern Umgang viele Jahre zufrieden stellendenBetrieb gewähren. Beachten Sie bitte die folgendenVorsichtsmaßnahmen:* Die Einheit nicht in Wasser untertauchen.* Die Einheit nicht mit scheuernden oder korrosiven□ Miteln reinigen. Andernfalls können Kunststoffteile□ zerkratzt werden und Schaltkreise korrodieren.* Das Produkt keinen übermäßigen Belastungen, Stößen,□ Staub. Temperaturen oder 1 auffeuchtigkeit aussetzen,□ um Funktionstörungen, verkürzte Lebensdauer.□ Batterieschäden und Schäden an anderen Teilen zu□ vermeidcn.* Die internen Komponenten der Einheit nicht modifizieren.□ Dies macht die Garantie null und nichtig und kann□ Schäden verursachen. Die Einheit enthält keine vom□ Benutzer zu wartenden Teile.* Ausschließlich neue Batterien verwenden.* Vor Verwendung der Einheit die Bedienungsanleitung□ ründlich lesen.67 |
| TECHINISCHE DATENKalender und UhrAutomatische und manuelle Auswahl vonFrequenzbändern wichtiger Länder – USA, UK.EUROPA, SCHWEIZ, JAPAN OST, JAPAN WESTEinstellfunktion für Sommerzeit12/24-Stunden-Anzeige im Format III/MM/SSWählbares Datumsformat: Monat/Tag oder Tag/MonatZweflacher Alarm mit anschwellender Intensität und5-Minuten-SchlummerfunktionEinstellfunktion für 23 Zeitzoncen der WeltLängere Hintergrundbeleuchtung: 5 Sekunden TastensperreInnentemperaturMessbereich: -5 °C bis +50 °C(23 °F bis 122 °F)Temperaturauflösung: 0,1 °C (0,2 °F)Vom Benutzer wählbare Temperaturanzeige (°F oder °C)StromversorgungEine 3-V-Batterie der Größe CR2032 (enthalten)Batterielebensdauer – 1 JahrAbmessungen96 mm (L.) x 53 mm (H) x 6 mm (T)(3,78 x 2,08 x 0,24 Zoll)68 | 67 |
