Produkttyp	Wetterstation
Modell	QPR505
Marke	Irox
Temperaturmessbereich (innen)	0 °C bis +59,9 °C / 32 °F bis 140 °F
Temperaturauflösung	0,1 °C
Temperaturgenauigkeit	±0,8 °C
Luftfeuchtemessbereich (innen)	0% - 99%
Luftfeuchteauflösung	1%
Luftfeuchtegenauigkeit	±5% (30% - 70%)
Maximale Anzahl externer Sensoren	9
Übertragungsintervall Außensensoren	ca. 3 Minuten
Empfangsfrequenz	868,35 MHz
Reichweite im Freifeld	bis zu 100 m
Taupunktanzeige	Ja (für Sensoren mit Temperatur und rel. Feuchte)
Frostwarnung	Ja, automatisch bei ≤4°C
Temperaturalarm	Ja, für jeden Sensor einstellbar
Komfortindikator	Ja, getrennt für Anzeige A und B
Spannungsversorgung	3 x LR6 / Mignon / AA
Umgebungstemperatur Betrieb	0 °C bis 50 °C
Displaygröße (B x H)	56 x 40,5 mm
Gehäusemaße mit Fuß (B x H x T)	104 x 145 x 55 mm
Gehäusemaße ohne Fuß (B x H x T)	104 x 128 x 33 mm
Lieferumfang	Basisstation, Pool-Sensor QPS05, Standfuß, Bedienungsanleitung, 3x AA-Batterien
Wartung	Staub mit weichem Pinsel entfernen, keine aggressiven Reinigungsmittel
Entsorgung	Elektrogeräte und Batterien getrennt entsorgen

Häufig gestellte Fragen - QPR505 IROX

Wie melde ich neue Sensoren an?

Neue Sensoren können jederzeit durch eine manuelle Sensoranmeldung angemeldet werden. Dazu legen Sie die Batterien in den neuen Sensor ein und führen einen Reset der Basisstation durch (Batterien entnehmen und wieder einlegen). Die Basisstation sucht dann automatisch nach neuen Sensoren. Alternativ erfolgt die Anmeldung automatisch 2x täglich.

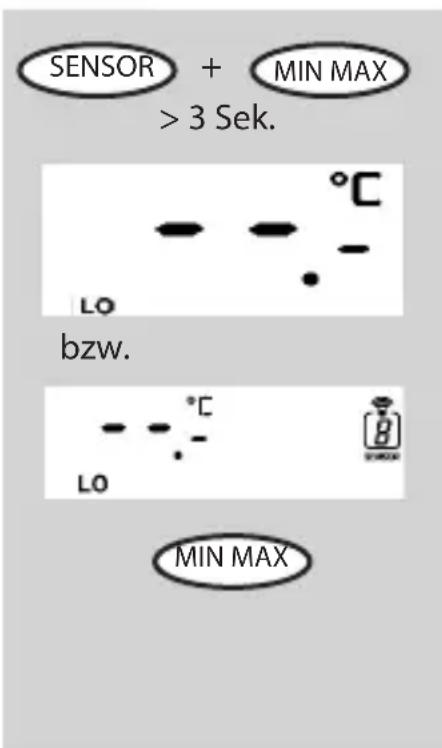

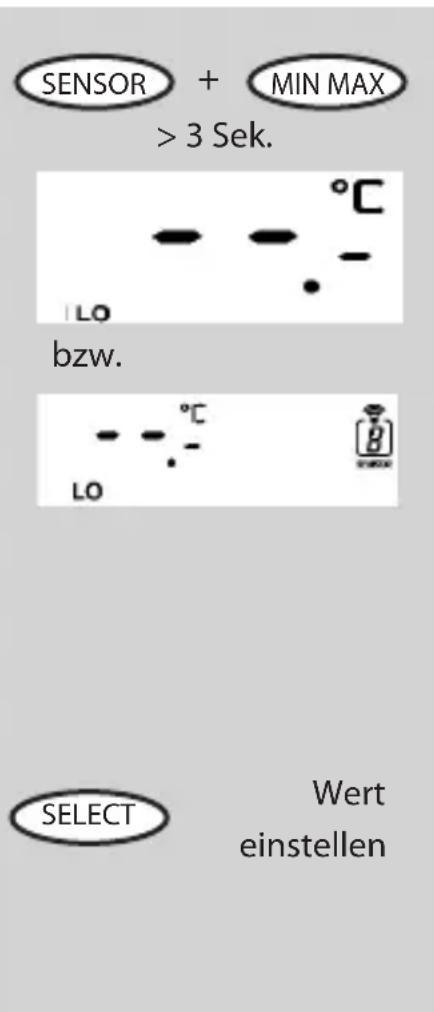

Wie stelle ich den Temperaturalarm ein?

Halten Sie die Tasten SENSOR und MIN MAX gleichzeitig gedrückt, bis die untere Grenze (LO) angezeigt wird. Wählen Sie mit SELECT den gewünschten Wert und drücken Sie MIN MAX, um zur oberen Grenze (HI) zu wechseln. Stellen Sie auch hier mit SELECT den Wert ein. Zum Deaktivieren stellen Sie '--.-' ein.

Was bedeutet das Frostsymbol?

Das Frostsymbol (❄) erscheint, wenn die Temperatur des angezeigten Sensors +4 °C oder weniger beträgt. Es blinkt 30 Sekunden und leuchtet dann dauerhaft. Bei aktiviertem Warnton ertönt ein akustisches Signal.

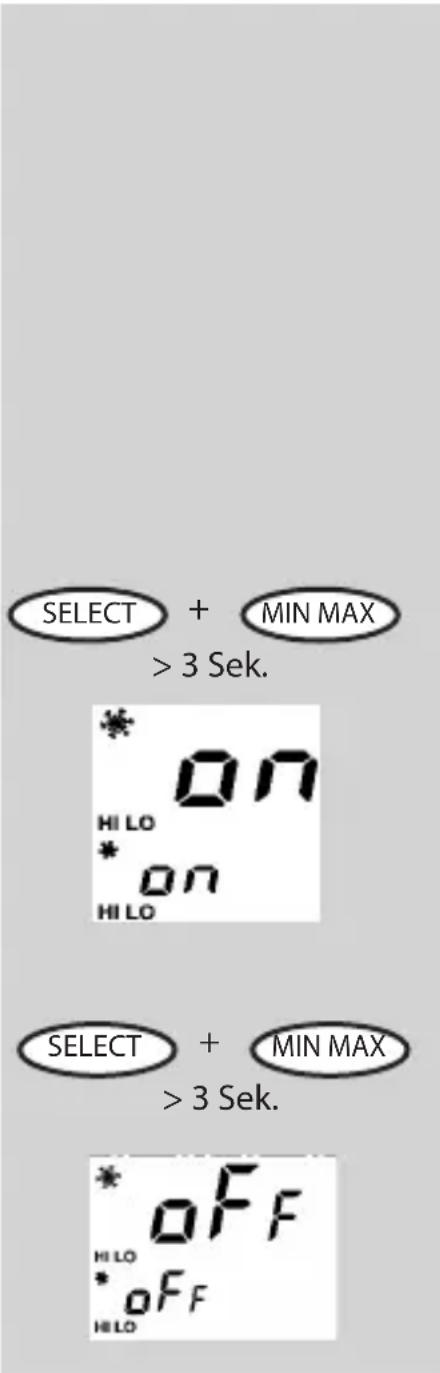

Wie schalte ich den Warnton ein oder aus?

Halten Sie die Tasten MIN MAX und SELECT gleichzeitig gedrückt, bis im Display kurz 'ON' oder 'OFF' erscheint. Bei aktiviertem Warnton ertönt ein Ton bei Frost- oder Temperaturalarm.

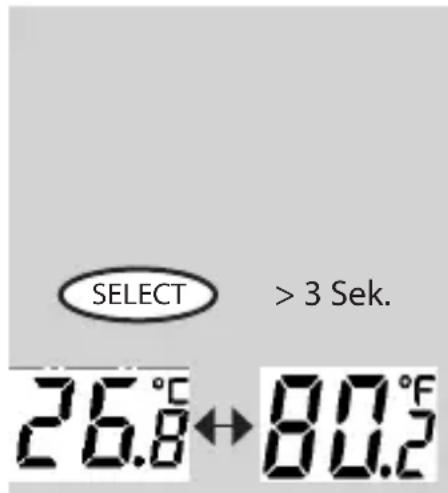

Wie wechsle ich zwischen °C und °F?

Halten Sie die Taste SELECT für mehr als 3 Sekunden gedrückt. Die Anzeige wechselt zwischen °C und °F für beide Anzeigefelder.

Wie kann ich die Min- und Max-Werte anzeigen?

Drücken Sie die Taste MIN MAX wiederholt. Es werden nacheinander die Minimal- und Maximalwerte seit dem letzten Reset angezeigt. Für Anzeige A zusätzlich die Werte des letzten Tages (Day), der letzten Woche (Week) und des letzten Monats (Month).

Wie setze ich die Min- und Max-Werte zurück?

Halten Sie die Taste MIN MAX für mehr als 3 Sekunden gedrückt. Das Display zeigt kurz 'rEs' und alle gespeicherten Extremwerte werden gelöscht. Die aktuellen Messwerte werden als neue Min/Max übernommen.

Was tun, wenn kein Empfang von Außensensoren?

Überprüfen Sie die Batterien der Sensoren und die Reichweite. Verringern Sie den Abstand oder entfernen Sie Hindernisse wie Metallgegenstände. Führen Sie einen Neustart durch: Batterien aus Basisstation und Sensoren entfernen, 60 Sekunden warten, dann zuerst Sensoren, dann Basisstation mit Batterien bestücken.

Wie reinige ich die Basisstation?

Entfernen Sie Staub mit einem weichen Pinsel oder einem Staubsauger (ohne Berührung). Bei stärkeren Verschmutzungen verwenden Sie ein feuchtes, fusselfreies Tuch mit lauwarmem Wasser. Keine aggressiven Reinigungsmittel oder chemischen Lösungen verwenden.

Wo kann ich das Gerät entsorgen?

Das Gerät darf nicht im Hausmüll entsorgt werden. Geben Sie es bei einer kommunalen Sammelstelle für Elektronik-Altgeräte ab. Batterien müssen separat entsorgt werden – entweder über den Handel oder die Sammelstellen Ihrer Gemeinde.

BEDIENUNGSANLEITUNG QPR505 IROX

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Inhalt:

1. Einführung......4

1.1. Bestimmungsgemäße Verwendung 4

1. Lieferumfang....5

2. Symbol-Erklärung 5

3. Merkmale und Funktionen 6

4.1. Anzeige der Innentemperatur und Luftfeuchte 6

4.2. Anzeige eines von max. 9 Außensoren (Temperatur/Luftfeuchte) 6

1. Sicherheitshinweise....7

2. Batterie- und Umwelthinweise 8

3. Vorbereitungen zum Betrieb, Inbetriebnahme ....8

7.1. Inbetriebnahme der Basisstation 9

1. Bedien- und Anzeigeelemente 10

2. Bedienung....12

9.1. Tastenfunktionen....12

9.2. Auswahl der anzuzeigenden Sensoren 12

9.2.1. Anzeigefeld A - Pool-Sensor....12

9.2.2. Anzeigefeld B - Innen- oder Außensensor 13

9.3. MIN-/MAX-Werte (Extremwerte) anzeigen ....14

9.4. Umschalten des Temperatur-Messwertes 15

9.5. Frostwarnung....15

9.6. Temperaturalarm aktivieren ....16

9.7. Warnton bei Alarm abschalten 16

1. Konfiguration....17

10.1. Einheit der Temperaturanzeige wählen 17

10.2. Einstellen der Temperatur-Alarmwerte ....17

10.3. Warnton aktivieren/deaktivieren 20

10.4. Einstellen des Komfortbereichs für Anzeige A 21

1. Sonstige Funktionen und Einstellungen 23

11.1. Nachträgliches Anmelden neuer Sensoren......23

11.2. Zurücksetzen auf Werkseinstellung ....23

11.3. Empfangsanzeige 23

11.4. Frostalarm....24

1. Batteriewechsel....24

12.1. Basisstation 24

12.2. Pool-Sensor....24

1. Behebung von Störungen 25

2. Reichweite....27

3. Wartung und Reinigung 28

15.1. Allgemein 28

15.2. Reinigung der Basisstation 28

1. Handhabung 29

2. Begriffserklärungen 30

3. Entsorgung......31

18.1. Allgemein 31

18.2. Batterie-/Akku-Entsorgung ....31

1. Technische Daten....32

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Wir möchten Sie bereits an dieser Stelle auf die korrekte Reihenfolge bei der Inbetriebnahme des Produkts aufmerksam machen. Beachten Sie ebenso die Montagehinweise dieser Bedienungsanleitung, sowie die Informationen zu den Beeinträchtigungen der Funkübertragung zwischen den Sensoren und der Basisstation.

1.1. Bestimmungsgemäße Verwendung

Die Temperaturstation QPR505 stellt ein hochwertiges Temperatur-Mess-System dar, das eine große Anzahl von Temperatur-/Luftfeuchtedaten per Funk empfangen, verarbeiten und anzeigen kann.

Als Temperatursensoren können folgende Sensoren eingesetzt werden:

- Pool-Temperatur-Funksensor QPS05 (Wassertemperatur)

Insgesamt sind bis zu 8 dieser Sensoren an der Basisstation anmeldbar.

Zusätzlich ist ein Temperatur- und Luftfeuchtesensor zur Messung der Innen-Temperatur und -Luftfeuchte in der Basisstation integriert.

Der Hersteller übernimmt keine Verantwortung für inkorrekte Anzeigen oder Messwerte und die Folgen, die sich daraus ergeben können.

Das Produkt ist für den Privatgebrauch vorgesehen; es ist weder für medizinische Zwecke oder für die Information der Öffentlichkeit geeignet.

Die Bestandteile dieses Produkts sind kein Spielzeug. Stellen Sie alle Kom-

ponenten so auf, dass sie von Kindern nicht erreicht werden können.

Der Betrieb des Produkts erfolgt über Batterien. Alle externen Sensoren übermitteln ihre Daten über Funk im 868-MHz-Band (Reichweite bis zu 100m im Freifeld) an die Basisstation.

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren.

Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie enthält viele wichtige Informationen für Aufstellung, Betrieb und Bedienung.

2. Lieferumfang

• Temperaturstation QPR505 (inkl. 1 Poolsensor QPS05)
- Kunststoff-Standfuß für Temperaturstation
• Bedienungsanleitung
• 3 x Batterien LR6/Mignon/AA

3. Symbol-Erklärung

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

4. Merkmale und Funktionen

4.1. Anzeige der Innentemperatur und Luftfeuchte

• Temperatur-Anzeige in °C/°F
• Umschaltbar auf Anzeige des Taupunktes innen
- Speicherung der Minimal-/Maximal-Temperatur seit letztem Reset
- Speicherung der Minimal-/Maximal-Luftfeuchte seit letztem Reset
- Komfortzonen-Indikator
• Temperaturtendenz-Anzeige

4.2. Anzeige eines von max. 8 Außensensoren (Poolsensoren)

(Temperatur/Luftfeuchte)

• Anzeige der Daten des Sensors QPS05 bis zu 8 Außensensoren für Wasser-Temperatur
• Wahlweise Anzeige von Temperatur (°C/°F) oder Taupunkt
• Speicherung der Minimal- und Maximal-Temperatur seit letztem Reset (außer QPS05, hier erfolgt die Speicherung der Extremwerte darüberhinaus für den letzten Tag, die letzte Woche und den letzten Monat)
• Komfortzonen-Indikator, individuell einstellbarer Komfort-Temperatur-Bereich für den QPS05

4.3. Frost-Alarm

- Akustischer/optischer Alarm bei Unterschreiten der Grenze von +4°C/39,2°F an einem der aktuell angezeigten Temperatursensoren

4.4. Temperatur-Alarm

- Akustischer/optischer Alarm beim Verlassen eines für jeden Sensor einzeln definierbaren Temperaturbereiches

5. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Die Messstation ist nur für trockene Innenräume geeignet. Setzen Sie sie keiner direkten Sonneneinstrahlung, starker Hitze, Kälte, Feuchtigkeit oder Nässe aus.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

6. Batterie- und Umwelthinweise

• Batterien gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass Batterien nicht kurzgeschlossen oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!
  • Zerlegen Sie Batterien niemals!
• Normale Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr!
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten Batterien, um Schäden durch auslaufende Batterien/Akkus zu vermeiden.

7. Vorbereitungen zum Betrieb, Inbetriebnahme

Bitte beachten Sie:

Nehmen Sie zuerst alle verfügbaren Außensensoren in Betrieb (Batterien einlegen), erst danach die Basisstation selbst.

Wenn Sie in anderer Reihenfolge vorgehen, kann es vorkommen, dass die Basisstation die vorhandenen Außensensoren nicht erkennt!

Grundsätzlich empfehlenswert ist, dass Sie die Basisstation mit allen Außensensoren zuerst in einem Raum ausprobieren, bevor Sie die Außensensoren im Freien montieren. Der Abstand zwischen Basisstation und Außensensoren sollte jedoch mindestens 2 m betragen, um Interferenzen zu vermeiden. Wenn Sie nach der Montage der Außensensoren feststellen, dass z. B. einer davon nicht empfangen wird, kann so mit Sicherheit davon ausgegangen werden, dass der Funkempfang nicht ausreichend ist (und der Außensensor keinen Fehler hat).

Sie ersparen sich durch diesen ersten Funktionstest die nachträgliche umständliche und zeitraubende Fehlersuche.

7.1. Inbetriebnahme der Basisstation

• Öffnen Sie das Batteriefach auf der Rückseite der Basisstation.
• Legen Sie drei Batterien (LR6/Mignon/AA) polungsrichtig in das Batteriefach ein. Verwenden Sie vorzugsweise Alkaline-Batterien.

Die Verwendung von Akkus ist möglich, dabei wird jedoch durch die geringere Spannung/Kapazität die Betriebsdauer geringer.

• Schließen Sie das Batteriefach wieder.
• Nach dem Einlegen der Batterien werden kurzzeitig alle Segmente des LC-Displays und danach eine Versionsnummer angezeigt.
• Danach aktiviert die Basisstation für 10 Minuten den Synchronisationsmodus.

Im Display wird „SY“ angezeigt, darunter ein Zähler, der die 10 Minuten herunterzählt.

- Nach der Synchronisation werden folgende Daten angezeigt:

Obere Zeile („Anzeigefeld A“, siehe nächste Seite):

• Wird kein Sensor empfangen: Temperatur des Innensensors
• Wird nur ein Sensor empfangen: Temperatur dieses Sensors
• Werden mehrere Sensoren empfangen: Temperatur des Sensors mit der Adresse 8, dies ist der Pool-Sensor QPS05 in Werkseinstellung.

Wurde die Adresse am Pool-Sensor QPS05 verändert, so ist auch Anzeige A entsprechend Kapitel 9.2.1. auf diese Sensornummer (1...8) umzustellen.

Untere Zeile („Anzeigefeld B“, siehe nächste Seite):

- Temperatur und Luftfeuchtigkeit des Innensensors

Daneben werden jeweils die Klimakomfortanzeige und die Tendenzanzeige angezeigt.

• Die Basisstation kann entweder an die Wand gehängt (auf der Rückseite ist dazu eine entsprechende Öffnung) oder mittels dem Standfuß auf einer waagrechten Fläche aufgestellt werden.

• Wenn Sie den Standfuß nutzen möchten, sind die beiden niedrigeren Krallen des Standfußes von hinten in die Aussparungen unterhalb des Batteriefachs einzusetzen und der Standfuß nach vorn zu schwenken, bis die beiden anderen Krallen des Standfußes in die Öffnungen auf der Unterseite des Anzeigegerätes einrasten.

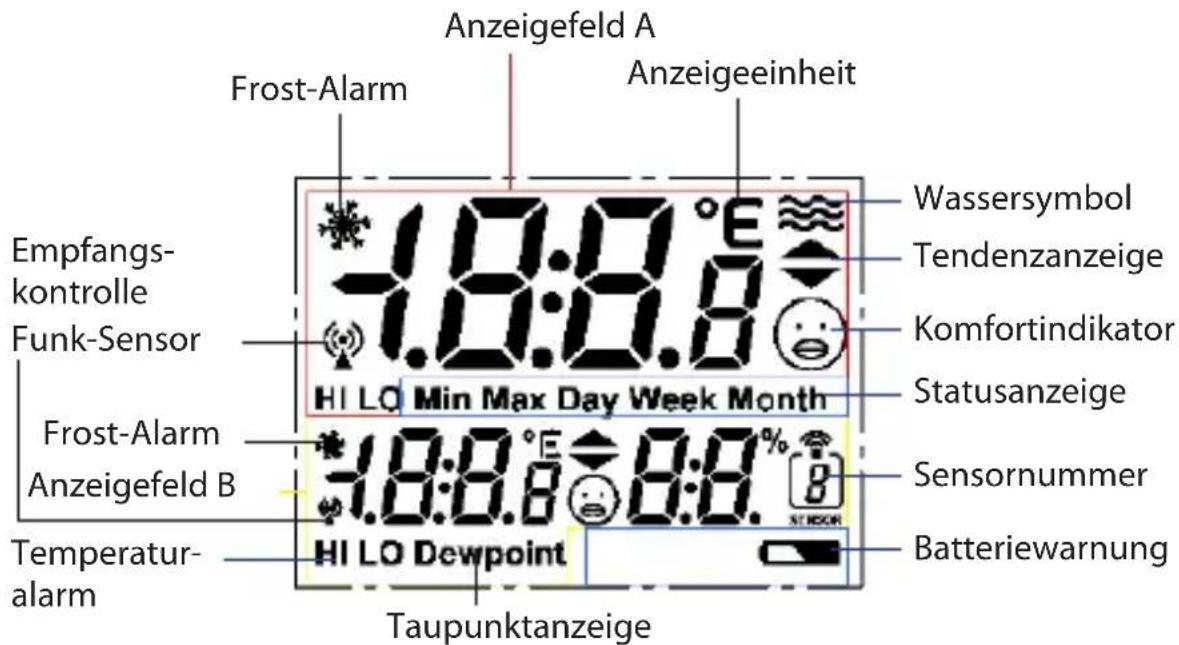

• Bedien- und Anzeigeelemente


Taste T1 „SENSOR" 1.15 1.2 22.16.62 iROX Taste T3 „SELECT" Taste T2 „MIN MAX"

Anzeigefeld A Frost-Alarm Anzeigeeinheit Wassersymbol Tendenzanzeige Komfortindikator Statusanzeige Sensornummer Batteriewarnung Empfangs- kontrolle Funk-Sensor H1 LO Min Max Day Week Month Frost-Alarm Anzeigefeld B Temperature- alarm H1 LO Dewpoint Taupunktanzeige

Erläuterung der verwendeten Symbole

Frost-Alarm Die Temperatur am Standort des angezeigten Sensors befindet sich unterhalb +4°C/39,2°F

Anzeigeeinheit wahlweise Anzeige in °C oder °F

Wassersymbol nur bei Empfang der Außensensoren mit Adresse 1...8, erscheint nicht bei Anzeige Innentemperaturtur

Tendenzanzeige Temperaturtendenz: steigend oder fallend

Komfortindikator In Anzeige A: Komfortbereich, nur temperaturabhängig (siehe Kapitel 10) In Anzeige B: Komfortbereich, abhängig von Temperatur und Luftfeuchtigkeit (siehe Kapitel 17)

Statusanzeige Kennzeichnung von aktuellen Anzeigefunktionen

Sensornummer Anzeige des dargestellten Außensensors

Batteriewarnung Warnhinweis für leere Batterien der Basisstation

Taupunktanzeige Anzeige des Taupunkts (alternativ zur Temperatur, nur für Anzeige B)

Temperaturalarm Indikator für Überschreiten des oberen (HI) bzw. unteren (LO) Temperatur-Grenzwertes

Empfangskontrolle Status des Empfangs des jeweiligen Außensensors

9. Bedienung

Mit der Inbetriebnahme nach Kapitel 7 ist das Gerät bereits in seinen Grundfunktionen betriebsbereit und entsprechend den hier folgenden Bedienhinweisen bedienbar.

Wollen Sie die erweiterten Funktionen nutzen, so können Sie diese entsprechend Kapitel 10 konfigurieren.

9.1. Tastenfunktionen

Hauptfunktionen

Taste Bezeichnung Hauptfunktion

T1 SENSOR Sensorauswahl
T2 MIN MAX Min-Max-Wert-Anzeige
T3 SELECT Temperatur/Taupunkt; °C/°F

Grundsätzliche Bedienung

Die Bedienung erfolgt über die drei Tasten mit kurzem oder langem Tastendruck:

• Kurzer Tastendruck: Betätigung von < 1 Sekunde Dauer (ff.: „kurz“)
• Langer Tastendruck: Betätigung von >3 Sekunden Dauer (ff.: „lang“)

Wird bei der Konfiguration lt. Kapitel 10 ca. 10 Sek. keine Taste gedrückt, kehrt das Gerät wieder zur Normalanzeige zurück, allerdings bleibt die in der jeweiligen Anzeige zuletzt gewählte Einstellung stehen.

9.2. Auswahl der anzuzeigenden Sensoren

• Zur Zuordnung und Einstellung der Sensoradressen zu den einzelnen Sensoren lesen Sie bitte die jeweils zugehörige Bedienungsanleitung.
• Bei Anzeige des in der Basisstation integrierten Innensensors erfolgt keine Sensoradressen-Anzeige.

9.2.1. Anzeigefeld A - Pool-Sensor

Das Anzeigefeld A ist üblicherweise für die Anzeige der Werte des Pool-Sensors QPS05 vorgesehen.

Bei Bedarf, oder wenn kein QPS05 betrieben wird, kann der Anzeige aber jeder beliebige andere Sensor zugeordnet werden.

- Zur Auswahl eines anderen Sensors drücken Sie die Taste „SENSOR“ lang, bis die Anzeige im Anzeigefeld B verschwindet und rechts das Sensornummer-Symbol blinkt.

• Drücken Sie nun die Taste „SENSOR“ so oft kurz, bis die gewünschte Sensornummer und im Anzeigefeld A die zu diesem Sensor gehörenden Daten angezeigt werden.
• Nach Ablauf von 10 Sek. ohne Drücken einer Taste oder kurzes Drücken der Tasten „MIN/MAX“ bzw. „SELECT“ kehrt das Gerät zur Normalanzeige zurück.

Jetzt erscheinen in Anzeigefeld B wieder die Daten des Innensensors (bzw. des hierfür gewählten Außensensors).

• Es lassen sich nur Sensoren auswählen, von denen bereits Daten empfangen wurden. Nicht belegte Sensoradressen werden übersprungen.
• Bei Anwahl der Sensoren 1...8 erscheint das Wassersymbol
• Bei Anwahl des Kombisensors erscheint die Sensornummer „9“ (Option nicht erhältlich!)
• Bei Anwahl des Innensensors erscheint keine Sensornummer.

9.2.2. Anzeigefeld B - Innen- oder Außensor

In der Grundeinstellung zeigt das Anzeigefeld B die Innen-Temperatur und die Innenluftfeuchtigkeit an.

Bei Bedarf kann dem Anzeigefeld B ein beliebiger anderer Sensor zugeordnet werden.

- Zur Auswahl eines Sensors drücken Sie die Taste „SENSOR“ so oft kurz, bis die gewünschte Sensornummer und im Anzeigefeld B die zu diesem Sensor gehörenden Daten angezeigt werden.

• Es lassen sich nur Sensoren auswählen, von denen bereits Daten empfangen wurden. Nicht belegte Sensoradressen werden übersprungen.
• Bei Anwahl des Kombisensors erscheint die Sensornummer „9“
• Bei Anwahl des Innensensors erscheint keine Sensornummer.
• Befindet sich das Gerät noch im Auswahlmodus für Anzeigefeld A, so warten Sie zur Anwahl des Auswahlmodus für Anzeigefeld B entweder ab, bis die Anzeige B wieder erscheint, oder Sie drücken die Taste „SENSOR“ lang, bis die Anzeige B wieder erscheint. Damit wird die Sensorauswahl der Anzeige B aktiviert.

9.3. MIN-/MAX-Werte (Extremwerte) anzeigen

Für die Messwerte von Innen-/Außentemperatur und Innen-/Außenluft-

feuchte werden die erreichten Minimal- und Maximalwerte seit der letzten Löschung der Daten gespeichert.

Zusätzlich kann für den in zur Anzeige A zugewiesenen Sensor der Aufruf der Min-/Max-Werte des letzten Tags (24 Stunden, „Day“), der letzten Woche (7 Tage, „Week“) und des letzten Monats (30 Tage, „Month“) erfolgen.

Bei einer Zuweisung eines anderen Sensors auf die Anzeige A erfolgt ein Löschen (Reset) der Min-/Max-Werte des zuvor dort zugewiesenen Sensors! Die Speicherung beginnt ab Zeitpunkt der Zuweisung neu!

Ist als Temperaturanzeige für das Anzeigefeld B „Dewpoint“ (Taupunkt) gewählt, erfolgt die Min-/Max-Anzeige auch als Taupunkt!

- Drücken Sie die Taste „MIN MAX“ wiederholt kurz, bis der gewünschte Anzeigewert erscheint.

Dabei gelten für die Anzeigefelder A und B folgende Reihenfolgen:

	Reihenfolge Anzeige A(Pool-Sensor)	ReihenfolgeAnzeige B
1	Min-Wert seit Reset Min-Wert seit Reset
2	Max-Wert seit Reset Max-Wert seit Reset
3	Min-Wert letzter Tag (Day) Min-Wert seit Reset
4	Max-Wert letzter Tag (Day) Max-Wert seit Reset
5	Min-Wert letzte Woche (Week) Min-Wert seit Reset
6	Max-Wert letzte Woche (Week) Max-Wert seit Reset
7	Min-Wert letzter Monat (Month) Min-Wert seit Reset
8	Max-Wert letzter Monat (Month) Max-Wert seit Reset
9	Aktuelle Anzeige	Aktuelle Anzeige

- Beim Durchschalten der Min-/Max-Anzeige für die Anzeige A wechselt auch die Anzeige B jeweils zwischen Min- und Max-

Wert. Dies stellt aber für die Anzeige B lediglich die Min- und Max-Werte seit Reset dar!

• Ist eine Speicheranzeige gewählt, kann für die Anzeige B durch wiederholtes kurzes Drücken der Taste „SENSOR“ nacheinander der jeweilige Extremwert für alle Sensoren abgefragt werden.
• Die Rückkehr zur Normalanzeige erfolgt wie bei „Reihenfolge der Anzeige A“ beschrieben nach „Max-Wert letzter Monat“ (Max Month).

Löschen der gespeicherten MIN-/MAX-Werte

Die gespeicherten Min-/Max-Werte aller Sensoren werden gemeinsam gelöscht.

• Drücken Sie die Taste „MIN MAX“ lang.
• Die gesamte Anzeige verlischt und im Display erscheint für 2 Sek. „rEs“.
• Danach schaltet die Anzeige wieder in die Normalanzeige zurück, die vor dem Reset bestand.

Die aktuellen Messwerte werden sofort als neue Min-/Max-Werte übernommen.

9.4. Umschalten des Temperatur-Messwertes

Für die Anzeige B kann zwischen der Anzeige der Temperatur und des zugehörigen Taupunkts umgeschaltet werden.

Temperatur-/Taupunkt-Anzeige

- Drücken Sie die Taste „SELECT“ kurz. Die Anzeige B wechselt zwischen Temperatur- und Taupunkt-Anzeige. Bei der Taupunkt-Anzeige erscheint zusätzlich der Schriftzug „Dewpoint“.

9.5. Frostwarnung

Die Frostwarnung ist ständig aktiv und warnt, wenn die Temperatur des im jeweiligen Anzeigefeld dargestellten Sensors den Wert von +4 °C bzw. 39,2 °F unterschreitet.

Tritt der Warnzustand mit einer Temperatur ≤4°C erstmalig auf, blinkt das Frost-Symbol ✿ der entsprechenden Anzeige für 30 Sekunden, danach ist das Frost-Symbol dauerhaft eingeschaltet.

Erst wenn die Temperatur einen Wert von 5 °C überschritten hat, schaltet sich die Frostwarnung wieder ab.

Bei Bedarf ist eine zusätzliche akustische Warnanzeige aktivierbar (siehe Kapitel 10.3)

• Der Frost-Warnwert von +4 °C ist fest vorgegeben, d.h. nicht vom Bediener veränderbar.
• Die Frostwarnung ist immer nur für die im Anzeigefeld A und B dargestellten Sensoren aktiv, d. h., unterschreitet die Temperatur eines nicht angezeigten Sensors den Frostwarnwert, so wird dies nicht signalisiert.

9.6. Températuralarm aktivieren

Für jeden Sensor lassen sich eine untere und/oder obere Temperaturgrenze einstellen, bei deren Unter- bzw. Überschreiten ein Temperaturalarm erfolgt:

• Statusanzeige „HI“: obere Temperaturgrenze wurde überschritten
• Statusanzeige „LO“: untere Temperaturgrenze wurde unterschritten Sind die Temperaturgrenzwerte entsprechend Kapitel 10.2 mit Werten belegt, so ist der Tempertaturalarm automatisch aktiv.

Zur Deaktivierung des Temperaturalarms ist als Grenzwert „--.“ einzustellen (siehe Kapitel 10.2).

Zusätzlich ist bei Bedarf eine akustische Warnanzeige aktivierbar (siehe Kapitel 10.3).

- Der Temperaturalarm ist immer nur für die im Anzeigefeld A und B dargestellten Sensoren aktiv, d. h., über-/unterschreitet die Temperatur eines nicht angezeigten Sensors den Alarmwert, so wird dies nicht signalisiert.

9.7. Warnton bei Alarm abschalten

- Drücken Sie eine beliebige Taste, der Signalgeber schaltet sofort ab.

Die Signalgeberfunktion bleibt auch nach dem Abschalten aktiv. Der Signalgeber wird allerdings so lange gesperrt, bis die Alarmursache für mindestens eine Messung aufgehoben ist. Bleibt z. B. die Frostgefahr anhaltend bestehen, ertönt der Signalgeber nach der nächsten Temperaturmessung des entsprechenden Sensors nicht erneut.

Erst wenn die Alarmursache (Frost oder Über-/Untertemperatur) für mindestens einen Messwert nicht mehr existiert hat, ist der Warnton wieder freigegeben.

10. Konfiguration

SELECT > 3 Sek. 26.8←80.2

10.1. Einheit der Temperaturanzeige wählen

Für die gesamte Anzeige kann zwischen den Einheiten °C und °F umgeschaltet werden.

°C/°F-Umschaltung

- Drücken Sie die Taste „SELECT“ lang. Beide Anzeigen wechseln die Einheit. Bei Anzeige in Grad Celsius erscheint als Einheit „°C“, bei Grad Fahrenheit die Einheit „°F“.

10.2 Einstellen der Temperatur-Alarmwerte

Für jeden Sensor lässt sich eine untere und/oder obere Temperaturgrenze einstellen, bei deren Unter- bzw. Überschreiten ein Tempetaturalarm erfolgt.

• In der Werkseinstellung sind keine Temperaturgrenzen eingestellt (Temperaturalarm deaktiviert).
• Der einstellbare Wertebereich beträgt, unabhängig von der Art des Sensors, -29,9°C bis +79,9°C. Achten Sie daher bei der Einstellung für den jeweiligen Temperaturgrenzwert auf die jeweilig erfassbaren Temperaturgrenzen des Sensors.
• Wollen Sie nur einen unteren oder oberen Wert einstellen, so kontrollieren Sie, ob der jeweils andere Wert auf „– – .– ” (inaktiv) eingestellt ist. Diese Einstellung erfolgt nach der Einstellung des Wertes 79,9°C.
• Der Temperatur-Alarm ist immer nur für die gerade aktiven Sensoren (in Anzeige A und B dargestellt) aktiv. D.h., über-/unterschreitet die Temperatur eines nicht angezeigten Sensors den Alarmwert, so wird kein Alarm ausgelöst.

SENSOR + MIN MAX > 3 Sek. LO bzw. LO °C B SELECT Wert einstellen

Unteren Temperatur-Alarmwert einstellen

- Drücken Sie die Tasten „SENSOR“ und „MIN MAX“ gemeinsam lang.

- Jetzt erscheint nur die untere Temperaturgrenze des Sensors, der Anzeigefeld A zugewiesen wurde, mit dem Schriftzug „LO“ darunter.

- Wollen Sie den unteren Grenzwert eines der anderen Sensoren einstellen, so drücken Sie so oft die Taste „SENSOR“ kurz, bis im Anzeigefeld B der gewünschte Sensor angezeigt wird.

Ab Werk ist keine Temperaturgrenze eingestellt, es erscheint die Anzeige „--.-".

- Stellen Sie durch wiederholtes kurzes oder anhaltendes Drücken der Taste „SELECT“ den gewünschten Wert für die untere Grenze ein.

- Fahren Sie nun mit der Einstellung bzw. Kontrolle des oberen Grenzwertes fort.

SENSOR + MIN MAX > 3 Sek. LO bzw. LO MIN MAX

Oberen Temperatur-Alarmwert einstellen

- Drücken Sie die Tasten „SENSOR“ und „MIN MAX“ gemeinsam lang.

- Jetzt erscheint nur die untere Temperaturgrenze des Sensors, der Anzeigefeld A zugewiesen wurde, mit dem Schriftzug „LO“ darunter.

- Wollen Sie den oberen Grenzwert eines der anderen Sensoren einstellen, so drücken Sie so oft die Taste „SENSOR“ kurz, bis im Anzeigefeld B der gewünschte Sensor angezeigt wird.

- Drücken Sie nun die Taste „MIN MAX“ kurz. Die Statusanzeige unter dem Sensorwert wechselt auf „HI“.

HI °C -

SELECT

Wert einstellen

Zurück zur Normalanzeige

LO °C

Ab Werk ist keine Temperaturgrenze eingestellt, es erscheint statt eines Temperaturwertes die Anzeige

$$ _ {n} ^ {- -}. ^ {- n}. $$

• Stellen Sie durch wiederholtes kurzes oder anhaltendes Drücken der Taste „SELECT“ den gewünschten Wert für die obere Grenze ein.
• Für die Rückkehr zur Normalanzeige drücken Sie die Taste „SENSOR“ so oft, bis nach dem letzten Sensor wieder die Normalanzeige erreicht wird oder, Sie warten ohne weitere Tastenbetätigung, bis das Gerät automatisch zur Normalanzeige zurückkehrt.

Grenzwert-Alarm deaktivieren Zur Deaktivierung einer Alarmgrenze stellen Sie für den jeweiligen Sensor den Wert „--.-“ ein (folgt nach 79,9°C).

SELECT + MIN MAX > 3 Sek. * ON HI LO * ON HI LO SELECT + MIN MAX > 3 Sek. * OFF HI LO * OFF HI LO

10.3. Warnton aktivieren/deaktivieren

Der integrierte Signalgeber gibt einen Warnton ab, wenn dieser aktiviert ist und eine Frostwarnung bzw. ein Tempertaturalarm (Über- oder Untertemperatur) erfolgt. Liegt eine Warnung bzw. ein Alarm vor, ertönt der Warnton zunächst 30 Sekunden lang, danach im 30- Sekunden-Rhythmus für ca. 3 Sekunden.

Der Warnton wird für alle Sensoren gemeinsam aktiviert bzw. deaktiviert.

Warnton aktivieren

• Drücken Sie die Tasten „MIN MAX“ und „SELECT“ gemeinsam lang.
• Das Display verlischt kurz und es erscheint neben den Frostwarnsymbolen sowie den HI-/LO-Statusanzeigen der Schriftzug „ON“ in den beiden Messwertanzeigen.
  Danach geht das Gerät wieder zurück zur Normalanzeige.

Warnton deaktivieren

• Drücken Sie die Tasten „MIN MAX“ und „SELECT“ nochmals gemeinsam lang.
• Das Display verlischt kurz und es erscheint neben den Frostwarnsymbolen sowie den HI-/LO-Statusanzeigen der Schriftzug „OFF“ in den beiden Messwertanzeigen.
  Danach geht das Gerät wieder zurück zur Normalanzeige.

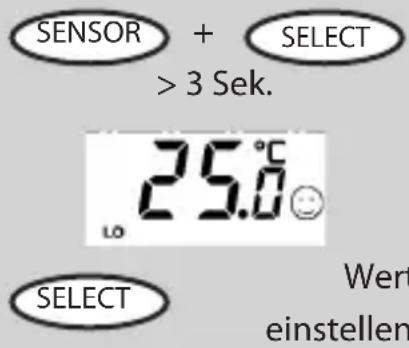

SENSOR + SELECT > 3 Sek. 25.0 °C LO SELECT Wert einstellen

10.4. Einstellen des Komfortbereichs für Anzeige A

Für die Anzeige A, die standardmäßig zur Anzeige der Temperatur des Pool-Sensors QPS05 dient, ist eine individuelle Einstellung des Temperaturbereichs, der als komfortabel gelten soll, möglich. Die Komfortanzeige durch das Komfort- Symbol dient also hier der Feststellung, ob sich die überwachte Temperatur im gewünschten Bereich befindet.

Der Komfortbereich ist durch die einstellbare Komfortbereichs-Untergrenze und –Obergrenze abgegrenzt.

Der Komfortindikator hat dabei folgende Bedeutung:

😊 Die Temperatur liegt innerhalb des Komfortbereiches
☐ Die Temperatur liegt weniger als 2°C (3,6°F) außerhalb des Komfortbereiches.
© Die Temperatur liegt mehr als 2°C (3,6°F) außerhalb des Komfortbereiches.

• In der Werkseinstellung ist der Komfortbereich von 25°C bis 28°C eingestellt.

• Der einstellbare Wertebereich beträgt, unabhängig von der Art des Sensors, +5°C bis +70°C. Achten Sie daher bei der Einstellung auf die jeweilig erfassbaren Temperaturgrenzen des Sensors.

• Drücken Sie die Tasten „SENSOR“ und „SELECT“ gemeinsam lang.

• Das Display zeigt in Anzeige A die bisher eingestellte Komfortbereich-Untergrenze, das Komfort-Symbol und „LO“ an.
• Stellen Sie jetzt durch wiederholtes bzw. anhaltendes Drücken der Taste „SELECT“ den gewünschten unteren Grenzwert ein.

Auf „HI“ wechseln

Wert einstellen

Zurück zur Normalanzeige

• Drücken Sie dann kurz die Taste „MIN MAX“. Die Status-Anzeige wechselt auf „HI“.
• Stellen Sie jetzt durch wiederholtes bzw. anhaltendes Drücken der Taste „SELECT“ den gewünschten oberen Grenzwert ein.
• Wechseln Sie durch kurzes Drücken der Taste „SENSOR“ wieder zurück zur Normalanzeige
  oder
  warten Sie ohne weitere Tastenbetätigung, bis das Gerät automatisch zur Normalanzeige zurückkehrt.

11. Sonstige Funktionen und Einstellungen

11.1. Nachträgliches Anmelden neuer Sensoren

Neue Sensoren können jederzeit in das System eingebunden werden. Zu beachten ist lediglich die Begrenzung auf 8 Funk-Sensoren und die Vermeidung von doppelten Adressierungen.

• Die automatische Anmeldung neuer Sensoren erfolgt 2 x täglich (Abstand 12 Stunden) während einer automatischen Sensorsuche.
• Die manuelle Anmeldung neuer Sensoren kann jederzeit in Verbindung mit einer neuen Inbetriebnahme der Basisstation erfolgen. Dabei ist zu beachten, dass das Gerät auf den Werkszustand zurückgesetzt wird und alle gespeicherten Daten verloren gehen.

11.2. Zurücksetzen auf Werkseinstellung

Das Gerät wird mit folgenden Einstellungen ausgeliefert:

• Anzeige A: Pool-Sensor bzw. anderer Sensor mit Adresse 8
  • Anzeige B: Innensensor
  • Keine Alarm-Grenzwerte eingestellt
• Komfortbereich Anzeige A: +25°C bis +28°C

• Warnton abgeschaltet

• Öffnen Sie das Batteriefach, nehmen Sie die Batterien aus dem Gerät und legen Sie diese wieder polrichtig neu ein.

• Alle Benutzer-Einstellungen werden auf Werkseinstellung gesetzt.
• Alle Min-Max-Wert-Speicherdaten werden gelöscht.
• Das Gerät startet nun wie unter 7. („Inbetriebnahme“) beschrieben, neu.

11.3. Empfangsanzeige

• Sobald und solange der gewählte Sensor korrekt empfangen wird, erscheint das kleine Antennensymbol (siehe oben) konstant.
• Liegt ein Empfangsausfall vor, der länger als 40 Minuten andauert, blinkt das Antennensymbol. Die zuletzt empfangenen Werte werden weiter angezeigt.
• Bei einem Empfangsausfall von mehr als 12 Stunden wird das Antennensymbol nicht mehr angezeigt und in der zugehörigen Werteanzeige wird „--.-“ angezeigt.

11.4. Frostalarm

- Sobald an einem der aktuell angezeigten Temperatursensoren die Temperatur unter +4°C/39,2°F abfällt, erscheint das Frostalarm-Symbol (siehe oben) in der jeweiligen Anzeigeebene.

12. Batteriewechsel

Je nachdem, welche Batterien oder Akkus Sie verwenden, ist das Wechselintervall sehr unterschiedlich. Hochwertige Alkaline-Batterien halten am längsten, Akkus oder billige Zink-Kohle-Batterien erfordern einen häufigeren Wechsel.

12.1. Basisstation

Erscheint im Display das Batterie-Leer-Symbol ( ), so sind die Batterien gegen neue auszutauschen.

• Tauschen Sie immer den kompletten Satz Batterien aus.
- Mischen Sie nicht volle mit „halbvollen“ Batterien.
- Verwenden Sie immer vier Batterien des gleichen Typs und Herstellers.
- Mischen Sie nicht Batterien mit Akkus.
- Wie schon erwähnt, ist der Akkubetrieb möglich, die Laufzeit ist aber wesentlich geringer als bei Batterien.
- Gehen Sie zum Wechseln der Batterien wie im Kapitel 7.1.) beschrieben vor.

Bitte beachten Sie:

Nach dem Wechseln der Batterien sind alle in der Basisstation gespeicherten Daten/Werte (Einstellungen/Min-/Max-Werte) gelöscht und müssen wieder eingegeben werden.

12.2. Pool-Sensor

Wenn die Anzeige des jeweiligen Sensors für mehr als 24 Stunden ausbleibt, sind die Batterien entsprechend der jeweiligen Bedienungsanleitung gegen neue auszutauschen.

Überprüfen Sie, ob nicht vielleicht eine Störung der Funkübertragung die Ursache für das Ausbleiben der Datenübertragung ist. Auch in diesem Fall erscheint keine Anzeige im Display der Basisstation.

Ursache könnte z. B. ein Metallgegenstand in der Funkstrecke sein (z. B. geparktes Fahrzeug).

13. Behebung von Störungen

Beachten Sie alle Sicherheitshinweise dieser

Bedierungsanleitung!

Problem Lösungshilfe
Kein Empfang	Der Abstand zwischen Basisstation und Außensensoren ist zu groß. Verändern Sie den Aufstellungsort der Außensensoren.Gegenstände bzw. abschirmende Materialien behindern den Funkempfang. Verändern Sie den Aufstellungsort von Außensensoren und Basisstation.Die Batterien der Außensensoren sind schwach oder leer. Setzen Sie versuchsweise neue Batterien in die Außensensoren ein.Ein anderer Sender auf der gleichen oder be-nachbarten Frequenz stört das Funksignal der Außensensoren. Dies können z.B. Funkkopfhörer, Funklautsprecher o.ä. Geräte sein.Solche Produkte werden meist nicht dauernd betrieben; der Funkempfang kann z.B. am nächsten Tag einwandfrei sein, was eine Suche nach der Ursache erschwert.Falls möglich, stellen Sie auf den Geräten eine andere Frequenz ein, was die Empfangsprobleme mit der Wetterstation beheben kann.
Störung anderer Geräte durch die Außensensoren	Die Außensensoren senden ca. alle 3 Minuten für die Dauer von 0.1 Sekunden (100ms) ihre Daten Außensensoren an die Basisstation. In diesem kurzen Zeitraum sind Störungen anderer Geräte möglich. Beispielsweise kann bei einem Funkkopfhörer alle 3 Minuten ein sehr kurzes Störsignal hörbar sein.

(Fortsetzung nächste Seite)

Problem Lösungshilfe

Probleme bei der Synchronisation

Beim Einlegen der Batterien in Außensensoren und Basisstation (genau diese Reihenfolge einhalten!!) befinden sich diese Geräte im Syn- chronisationsmodus.Hier wird alle 4 Sekunden ein Datentelegrammausgesendet, was die Erkennung und Anmel-dung der Außensensoren an der Basisstationbeschleunigt.Um eine neue Synchronisation zu erzwingen,nehmen Sie die Batterien aus Basisstation undAußensensoren heraus. Warten Sie danach mindestens 60 Sekunden, bevor Sie die Batterienwieder in Außensensoren und zuletzt in die Basisstation einlegen (diese Reihenfolge unbedingtbeachten - zuerst Batterien in alle vorhandenenAußensensoren einlegen, erst danach in dieBasisstation).Dabei gehen jedoch alle Werte/Daten, die dieBasisstation gespeichert hat (z.B. Minimalwerte,Maximalwerte, Temperaturgrenzwerte), verlo-ren.Bevor Sie die Außensensoren z.B. in IhremGarten platzieren, führen Sie einen Funktionstestdurch, wie am Anfang von Kapitel 7 beschrie-ben.

14. Reichweite

Die Reichweite der Übertragung der Funksignale zur Basisstation beträgt unter optimalen Bedingungen bis zu 100 m. Dies wird oft auch als „Freifeld-Reichweite“ bezeichnet.

Diese ideale Anordnung (z.B. Basisstation und Außensor auf einer glatten, ebenen Wiese ohne Bäume, Häuser usw.) ist jedoch in der Praxis nie anzutreffen.

Normalerweise wird die Basisstation im Haus aufgestellt, der Kombi-Sensor im Garten und weitere Außensensoren z.B. im Nebengebäude (z.B. in einer Voliere) oder Garage.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände, Stahlbetondecken
- Beschichtete/bedampfte Isolierglasscheiben
- Fahrzeuge
• Bäume, Sträucher, Erde, Felsen
- Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)
- Nähe zum menschlichen Körper
- Breitbandstörungen, z.B. in Wohngebieten (DECT-Telefone, Handys, Funkkopfhörer, Funklautsprecher, andere Funk-Wetterstationen, Babyfone usw.)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computer
- Nähe zu schlecht abgeschirmten oder offen betriebenen Computern oder anderen elektrischen Geräten

Da die örtlichen Gegebenheiten an jedem Aufstellungsort anders sind, kann eine bestimmte Reichweite nicht garantiert werden.

Wenn die Basisstation keine Daten vom Pool-Sensor, Kombi-Sensor oder evtl. zusätzlich vorhandenen Außensensoren erhält (trotz neuer Batterien), so verringern Sie die Entfernung zwischen Außensensoren und Basisstation, wechseln Sie den Aufstellungsort.

Beachten Sie Kapitel 7 und 13 dieser Bedienungsanleitung.

15. Wartung und Reinigung

15.1. Allgemein

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Entnehmen Sie die Batterien.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr funktioniert und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.

Bevor Sie das Gerät reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:

Vor einer Reinigung, Wartung oder Instandsetzung entnehmen Sie die Batterien.

Es sind keinerlei für Sie zu wartende Teile im Inneren des Produkts; das Gehäuse darf nicht geöffnet werden.

Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

15.2. Reinigung der Basisstation

Staub lässt sich sehr leicht mit einem Staubsauger und einem sauberen weichen Pinsel entfernen. Halten Sie die Öffnung des Staubsaugers in die Nähe der Basisstation (nicht berühren, Kratzspuren möglich!) und entfernen Sie den Staub mit dem Pinsel. Der aufgewirbelte Staub wird vom Staubsauger eingesaugt.

Zur Reinigung der Außenseite des Produkts kann auch ein weiches, trokkenes und fusselfreies Tuch verwendet werden.

Für stärkere Verschmutzungen können Sie das Tuch leicht mit lauwarmen Wasser anfeuchten.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

16. Handhabung

Beachten Sie sämtliche Sicherheitshinweise dieser Bedienungsanleitung!

Allgemein

Das Produkt darf nicht geöffnet oder zerlegt werden (bis auf die in dieser Bedienungsanleitung beschriebenen Arbeiten. Es sind keine für Sie zu wartenden Teile im Inneren des Produkts.

Durch den Fall aus bereits geringer Höhe wird das Produkt beschädigt.

Basisstation

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb der Basisstation:

• Nässe oder zu hohe Luftfeuchtigkeit
• Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.

Warten Sie, bis die Basisstation auf Zimmertemperatur gekommen ist. Dies kann mehrere Stunden dauern.

Der Aufstellungsort soll so gewählt werden, dass die Basisstation sicher steht und nicht herunterfallen kann - Verletzungsgefahr.

Wertvolle oder kratzempfindliche Möbeloberflächen sollten Sie mittels geeigneter Unterlagen vor Beschädigung schützen, bevor Sie die Basisstation aufstellen.

17. Begriffserklärungen

Komfort-Indikator (nur Anzeigefeld B)

Die Symbole des Komfort-Indikators (die drei verschiedenen „Smilies“ 😊 😊 😊) geben das Raumklima wieder, wobei die Wetterstation nach folgender Tabelle arbeitet:

Temperatur Feuchte (%)
20 30 35	40	45	50	55	60	65	70
<18°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡
18-19,9°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡
20-21,9°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡
22-23,9°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡
24-25,9°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡
26-27,9°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡
über 28°	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡	💡

Abhängig vom Verhältnis Temperatur zu Luftfeuchte gibt es recht deutlich abgegrenzte Bereiche, die als behagliches oder unbehagliches Klima definiert werden.

So empfindet man z. B. bei einer Temperatur von 25°C eine Luftfeuchte unter 30% als zu trocken (z. B. Heizungsluft) und eine über ca. 60% als schwül.

• Das Symbol des Komfort-Indikators für das Anzeigefeld A wird entsprechend des lt. Kapitel 10.4. eingestellten Komfortbereichs gesteuert.
• Bei Sensoren, die keinen Luftfeuchtewert übertragen, wird der Komfort-Indikator nicht angezeigt.

Taupunkt

Dabei handelt es sich um einen Temperaturpunkt, der abhängig ist vom Zusammentreffen einer bestimmten Temperatur und einer bestimmten Luftfeuchte.

An diesem Temperaturpunkt beginnt die Kondensation der Luftfeuchte, die sog. Betauung, die Luftfeuchtigkeit kondensiert aus und schlägt sich als Flüssigkeit (Nebel, Dampf) nieder.

Liegt der Taupunkt für Wasserdampf unter 0°C, so erfolgt die Kondensation als Schnee oder Reif. Diese Option ist zur Zeit nicht Verfügbar!

18. Entsorgung

18.1. Allgemein

Gerät nicht im Hausmüll entsorgen!

Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!

18.2. Batterie-/Akku-Entsorgung

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

(Bezeichnung steht auf Batterie/Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen).

Ihre verbrauchten Batterien/Akkus können Sie an uns zurücksenden, oder unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

19. Technische Daten

Temperaturmessbereich innen: 0 °C bis +59,9 °C / 32 °F bis 140 °F

Auflösung: 0,1 °C

Genauigkeit: ....±0,8 °C

Messbereich rel. Luftfeuchte innen 0% - 99%

Auflösung: 1 %

Genauigkeit: ....±5 % (30 % bis 70 %)

Messintervall des Innensensors: 10 Minuten

Anzahl der externen Sensoren: ....max. 9

Übertragungsintervall der Außensensoren: ......ca. 3 Minuten

Empfangsfrequenz: 868,35 MHz

Reichweite im Freifeld: ......bis zu 100 m

Taupunktanzeige: ....für Sensoren mit Temperatur und rel. Feuchte

Frostwarnung: ...... bei Temperaturen ≤4°C, automatisch

Über-/Unter-Temperaturalarm: für jeden Sensor, Schwellen frei wählbar

Komfort-Indikator ....für beide Anzeigeebenen getrennt, ....Pool-Komfort-Bereich frei wählbar

Spannungsversorgung: 3 x LR6 / Mignon / AA

Umgebungstemperaturbereich: 0 °C bis 50 °C

Display-Sichtfläche (B x H): 56 x 40,5 mm

Gehäuse-Abmessungen (B x H x T):

104 x 145 mm x 55 mm (mit Fuß)

104 x 128 mm x 33 mm (ohne Fuß)
