BEDIENUNGSANLEITUNG 7.500 Goliath-RS Uniroll

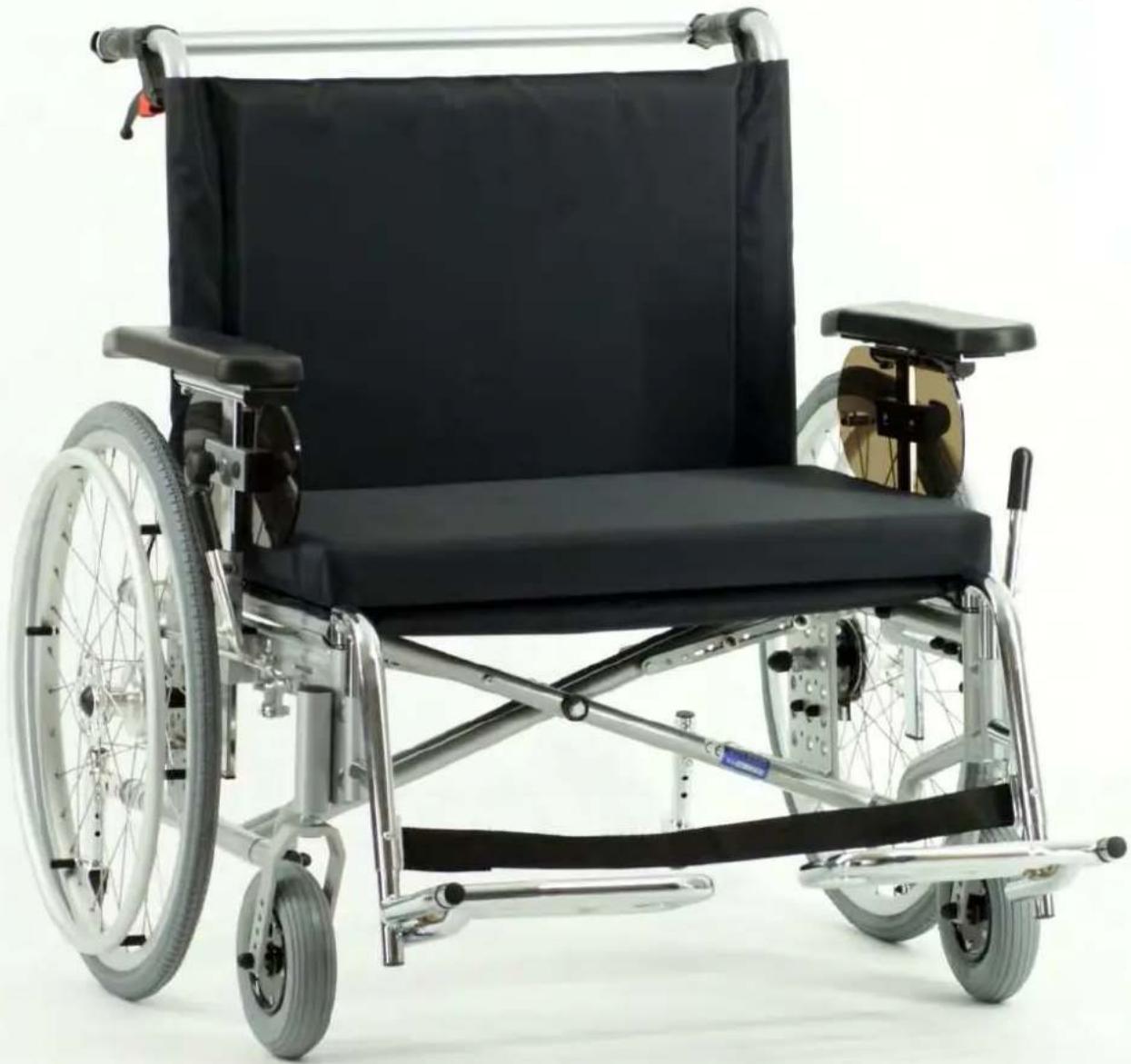

Schwerlast-Faltrollstuhl Serie Goliath

Modell 7.500 Goliath-RS

CE

Anlieferung des Rollstuhles 3

Zweckbestimmung, Indikation, Kontraindikation, Sicherheitshinweise 4-6

Gesamtüberblick Modell 7.500 Goliath-RS 7

1.1 Auseinanderfalten des Rollstuhles 8

1.2 Zusammenfalten des Rollstuhles 8

1.3 Einhängen der Beinstützen 8

1.4 Abnehmen der Beinstützen 8

1.5 Hochklappen der Fußplatten 8

2.1 Abnehmen der Seitenteile 9

2.2 Einstecken der Seitenteile 9

2.3 Einstellen der Seitenteilhöhe 9

3.1 Einstellen der Druckbremse 9

3.2 Feststellen der Trommelbremse für die Begleitperson Code 64/D 10

3.3 Einstellen der Trommelbremse für die Begleitperson Code 64/D 10

4.1 Verstellmöglichkeiten der Lenkräder 10

4.2 Verstellmöglichkeiten der Antriebsräder 10

5.0 Rahmennummer 10

5.1 Reifendruck 11

5.2 Instandhaltung des Rollstuhles 11

5.3 Pflege des Rollstuhles 11

5.4 Einstellungen und Reparaturen des Rollstuhles 11

Technische Daten, Garantie, Hinweis zum Wiedereinsatz 12-13

Kontaktdaten von Uniroll 14

Vorwort

Die neue Generation der Modul-Faltrollstühle von UNIROLL

Mit dem Leitgedanken, nicht von Innovation zu reden, sondern diese konsequent in moderne Rollstuhltechnik umzusetzen, wurde eine neue Generation von Schwerlast-Rollstühlen entwickelt. Hochwertige Werkstoffe und der Einsatz von modernen Baukomponenten bilden die Basis für ein Konzept, das den Bedürfnissen einer behindertengerechten Adipositas-Versorgung in vollem Umfang entspricht. Komfort und benutzerfreundliche Handhabung aller Bedienelemente setzen ebenso wie ein der heutigen Zeit angepasstes Design neue Maßstäbe für eine neuzeitliche Adipositasversorgung.

Wir freuen uns, dass Sie sich für einen UNIROLL-Schwerlast-Rollstuhl der Modell-Serie Goliath entschieden haben. Sie können sicher sein, dass Sie damit einen Rollstuhl fahren, der den höchsten sicherheitstechnischen Anforderungen entspricht. Die leichte Bedienung und die problemlosen und vielfältigen Umbaumöglichkeiten nach Ihren eigenen Bedürfnissen zeichnen den UNIROLL-Rollstuhl besonders aus.

Wir möchten Sie bitten, vor der ersten Inbetriebnahme Ihres neuen Rollstuhles, die Bedienungsanleitung aufmerksam durchzulesen und diese danach sorgfältig aufzubewahren. Geben Sie bitte bei einem evtl. Besitzerwechsel des Rollstuhls diese Bedienungsanleitung an den neuen Besitzer weiter.

Ihr UNIROLL Team aus Malsch

Anlieferung

Alle UNIROLL-Rollstühle werden bei uns nach der Montage geprüft und danach für den anschließenden Versand in eigens dafür vorgesehene Kartons verpackt.

Wir möchten Sie dennoch darum bitten, den Rollstuhl sofort nach Erhalt – am besten noch im Beisein des Überbringers – auf eventuelle Transportschäden zu untersuchen.

Sollten Sie einen Transportschaden feststellen können, so veranlassen Sie bitte folgendes:

1.) Durchführung einer Tatbestandsaufnahme – der Überbringer ist dazu verpflichtet.
2.) Anfertigung einer Abtretungserklärung – Sie treten alle Forderungen aus diesem Schaden an den Spediteur ab.
3.) Rücksendung des Frachtbriefes, der Tatbestandsaufnahme und der Abtretungserklärung an uns.

Bei Nichtbeachtung dieses Hinweises oder Meldung eines Schadens nach der Annahme ist eine Anerkennung des Schadens durch uns nicht möglich.

Zweckbestimmung

Die Rollstühle der Goliath-Serie sind für den Innen- und Außenbereich konzipiert. Sie sind ausschließlich zur Selbst- und Fremdbeförderung von Personen gedacht.

Der Rollstuhl ist für eine maximale Belastung von 250 kg ausgelegt.

Indikation

Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch:

• Lähmung
• Gliedmaßenverlust
• Gliedmaßendefekt / -deformation
• Gelenkkontrakturen / Gelenkschäden (nicht an beiden Armen)
- Sonstige Erkrankungen

Kontraindikation

Die Verwendung des Rollstuhles ist ungeeignet bei:

• Wahrnehmungsstörungen
• Starken Gleichgewichtsstörungen
• Gliedmaßenverlust an beiden Armen
• Gelenkkontrakturen / Gelenkschäden an beiden Armen
- Sitzunfähigkeit
- Verminderter oder nicht ausreichender Sehkraft

Sicherheitshinweise

1.) Lesen Sie vor der ersten Benutzung des Rollstuhls die Bedienungsanleitung aufmerksam durch.
2.) Benutzen Sie den Rollstuhl nur zu dem ihm zugedachten Zweck!
3.) Achtung! Aus Sicherheitsgründen bei nicht eingehängten Beinstützen beide Verschlussstopfen in die Aufnahmebuchsen am Rollstuhlrahmen einstecken.
4.) Überprüfen Sie vor jeder Benutzung des Rollstuhls alle Teile auf Beschädigungen.

5.) Üben Sie den Umgang mit Ihrem neuen UNIROLL-Rollstuhl auf ebenem Gelände und mit einer Begleitperson. Dabei müssen Sie auch die Auswirkungen von Schwerpunktverlagerungen auf das Fahrverhalten des Rollstuhles erforschen. Fahren Sie während dieser ersten Fahrt besonders vorsichtig.

6.) Muss der Rollstuhl mit Benutzer über ein Hindernis z.B. eine Treppe transportiert werden und sind dafür vorgesehene Einrichtungen z.B. Auffahrrampen, Aufzüge vorhanden, so sind diese auch zu benutzen! Fehlen solche Einrichtungen, so ist das Hindernis durch Tragen mit mindestens zwei Helfern zu überwinden (siehe Tragehinweise).

7.) Auf keinen Fall dürfen zum Transport des Rollstuhles Rolltreppen benutzt werden – sonst entsteht eine erhöhte Unfallgefahr.

8.) Die Feststellbremse Ihres UNIROLL-Rollstuhls ist abhängig vom Luftdruck, deshalb sollten Sie regelmäßig den Luftdruck kontrollieren lassen.

9.) Beim Feststellen nur einer Bremse auf abschüssiger Fahrbahn, rollt das freilaufende Rad talwärts um das gebremste Rad. Je nach Gefälle der Fahrbahn besteht Kippgefahr.

10.) Den UNIROLL-Rollstuhl darf nicht als Duschstuhl verwendet und nicht Seewasser und Sand ausgesetzt werden.

11.) Das maximale Körpergewicht des Benutzers darf 250 kg nicht überschreiten.

Einklemmgefahr

Beachten Sie bitte, dass beim Zusammen- bzw. Auseinanderfalten des Rollstuhls, beim Einhängen bzw. Abnehmen der Beinstützen oder beim Abklappen der Seitenteile und beim Betätigen der Feststellbremse die Gefahr besteht, sich evtl. Finger oder andere Körperteile einzuklemmen. Achtung! Führen Sie deshalb diese Vorgänge mit größter Sorgfalt aus.

Kipp-Grenzbereich

Der Rollstuhl ist für den Innen- und Außenbereich auf ebenem und festem Untergrund konzipiert. Das Überfahren von Hindernissen wie Rampen, Stufen etc. muss mit größter Vorsicht und unter Mithilfe einer oder ggf. auch mehrerer Hilfspersonen erfolgen. Vermeiden Sie bei der Benutzung des Rollstuhls extreme Körperbewegungen. Beugen Sie sich nicht vorne, hinten oder zur Seite über den Rollstuhl hinaus

Achtung! Kipp- und Sturzgefahr!

Tragehinweise

Zum Befördern des Rollstuhles darf dieser nur am Rahmengestell gehalten werden. Auf keinen Fall dürfen zum Tragen des Rollstuhles die Beinstützen, die Armlehnen oder die Rückenlehne verwendet werden! Muss der Rollstuhl mit Insasse über ein Hindernis z.B. eine Treppe transportiert werden und sind dafür vorgesehene Einrichtungen z.B. Auffahrrampen, Aufzüge vorhanden, so ist das Hindernis durch Tragen mit zwei Helfern zu überwinden. Ist das überwinden nur mit einer Hilfsperson möglich, so muss diese die Antikippstützen (Option Code GRS-5) so einstellen, dass diese beim Transport nicht auf den Stufen aufsetzen können, da es sonst zu schweren Stürzen kommen kann. Anschließend müssen die Antikippstützen wieder korrekt eingestellt werden.

Bremsen

Vor jedem Fahrtantritt muß die Bremsanlage auf einwandfreie Funktion überprüft werden. Zur Gewährleistung der Betriebssicherheit Ihres Rollstuhles darf die Bremsanlage nur durch autorisiertes Fachpersonal gewartet und eingestellt werden.

Einstellvorschrift für Druckbremsen

Der Abstand des Bremsklotzes zur Reifenlauffläche, bei einem Reifenluftdruck von 4,5 bar, darf nicht mehr als 13 mm (lichtes Maß) betragen. Die Bremswirkung von Druckbremsen – da diese direkt auf die Reifen wirken – kann eingeschränkt sein bei: zu geringem Luftdruck der Reifen, nassen Reifen, verbrauchten Bremsklötzen oder bei veränderter Achsposition der Hinterräder. Achtung! Prüfen Sie regelmäßig vor jeder Fahrt den Luftdruck der Reifen!

Empfehlung: Standard-Bereifung 2,5 bar vorne 4,5 bar hinten

Bei vorschriftsmäßig eingestellten Bremsen dürfen sich die Hinterräder unter Betriebsbedingungen nicht mehr drehen lassen. Sollte dies doch der Fall sein, muss unbedingt vor Antritt der Fahrt die Ursache (zu wenig Luft, defekte Bremse etc.) behoben werden.

Betätigungskräfte der Druckbremsen

Bei der Anpassung des Rollstuhles an den Benutzer ist zu prüfen, inwieweit der Benutzer die Betätigungskräfte aufbringen kann, um ohne Mühe die Bremsen beidseitig zu betätigen. Im Zweifelsfall müssen Bremshebelverlängerungen (Option Code GRS-92) montiert werden, wodurch sich die Betätigungskräfte erheblich reduzieren. Der Benutzer ist darauf hinzuweisen, dass die Bremshebel nur zum Zweck der Betätigung der Bremsen ausgelegt sind. Achtung! Beim Ein- und Aussteigen aus dem Rollstuhl keinesfalls auf den Bremshebeln aufstützen!

Trommelbremsen

Die Bremswirkung von Trommelbremsen ist unabhängig vom Reifendruck bzw. vom Reifenzustand. Wenn die Bremswirkung der Trommelbremsen nachläßt, darf der Rollstuhl nicht mehr in Betrieb genommen werden und muß von einer autorisierten Fachwerkstatt instandgesetzt werden! Dies ist z.B. der Fall, wenn sich der Rollstuhl bei betätigten Bremshebeln noch schieben läßt. Die Fachwerkstatt entscheidet, ob die Bremsbeläge verschlissen sind und ersetzt werden müssen, oder ob die Bremsen nachgestellt werden können.

Trommelbremse einstellen

Zum Einstellen der Trommelbremse dreht man die Stellschraube an der Verdrehsicherung des Bremsbelagaufnahmeblechs soweit wie möglich heraus. Den Bremshebel betätigen, damit sich die Bremsbeläge in der Bremstrommel zentrieren. Den Bremshebel wieder lösen und die Stellschraube soweit zurückdrehen, bis die Bremsbeläge gerade noch leicht schleifen. Die Stellschraube noch eine halbe Umdrehung zurück drehen, so dass das Rad frei läuft. Die Kontermutter anziehen! Die Trommelbremse ist eingestellt. Es ist darauf zu achten, dass beide Bremsen gleichmäßig eingestellt sind! Prüfen Sie bei dieser Gelegenheit, dass alle Stellschrauben der Bremsanlage gesichert sind und sich nicht lösen können! Achtung! Bei richtig eingestellten Bremsen darf sich der Rollstuhl bei Betätigen der Bremshebel unter Betriebsbedingungen nicht mehr schieben lassen!

Achseinstellungen der Hinterräder

Die Radaufnahmen für die Hinterräder können vertikal und horizontal verstellt werden, um die Handhabung des Rollstuhles auf den Benutzer individuell abzustimmen. Bei vertikaler Verstellung ändern sich die Sitzhöhe und die Sitzneigung. Dabei ist zu beachten, dass die Größe der Vorderräder entsprechend angepasst werden muss. Werden die Hinterradaufnahmen in horizontaler Richtung verstellt, ändert sich der Schwerpunkt des Rollstuhles! Das heißt, die Kippgefahr nach hinten steigt, wenn die Hinterräder nach vorne verstellt werden! Es ist deshalb erforderlich, Stützrollen (Option Code GRS-5) zu verwenden, wenn die Hinterräder nach vorne verlagert werden! Achtung! Erhöhte Kippgefahr bei nach vorne verlagerten Hinterrädern!

Vorsicht beim Befahren von Steigungen, Gefällen und Hindernissen!

Steigungen, Gefälle und Hindernisse schaffen immer Probleme und bergen besondere Gefahren, wenn bestimmte Grenzen überschritten werden. So können Rollstühle unter ungünstigsten Bedingungen (z.B. aufrechte Sitzhaltung) schon an kleinen Hindernissen umkippen. Das Vorbeugen des Oberkörpers bei Steigungen und entsprechenden Hindernissen bzw. das Zurücklehnen des Oberkörpers bei Gefällen und entsprechenden Hindernissen kann die Stabilität erheblich verbessern. Beim Befahren von zu starkem Gefälle besteht die Gefahr, dass der Rollstuhl rutscht. Das bedeutet, der Rollstuhl kann weder gelenkt noch gebremst werden! Außerdem schränkt eine seitliche Fahrbahnneigung die Stabilität des Rollstuhles erheblich ein! Unfallgefahr beim Befahren von zu steilen Steigungenbzw. Gefällen!

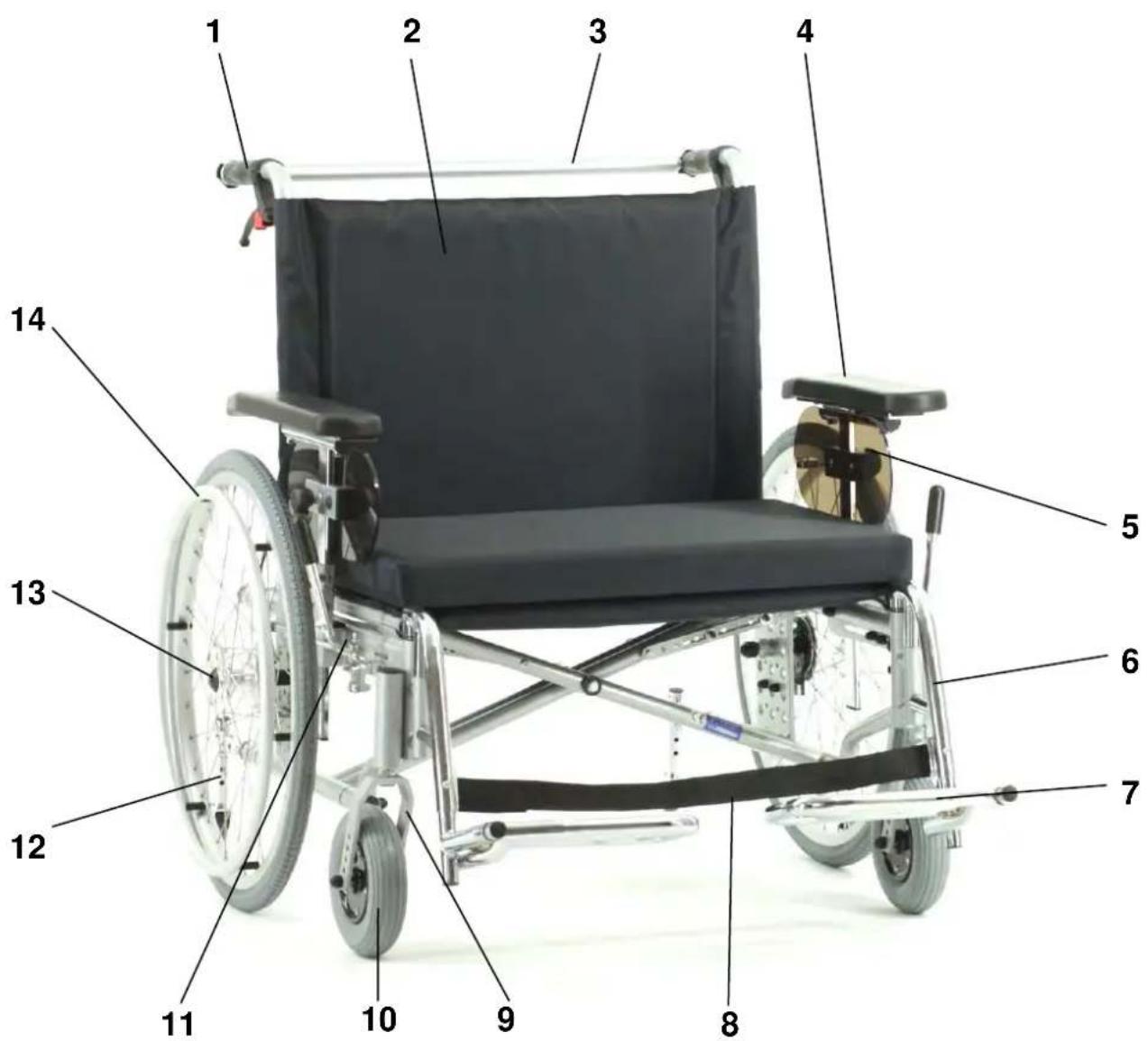

GESAMTÜBERBLICK

Modell 7.500 Goliath-RS

1 Schiebegriff
6 Beinstütze
11 Feststellbremse
2 Rückenpolster
7 Fußplatte
12 Antikippstütze
3 Schiebestange
8 Wadenband
13 Trommelbremse
4 Seitenteil Armauflage
9 Lenkgabel
14 Antriebsrad / Greifreifen
5 Seitenteil höhenverstellbar
10 Lenkrad

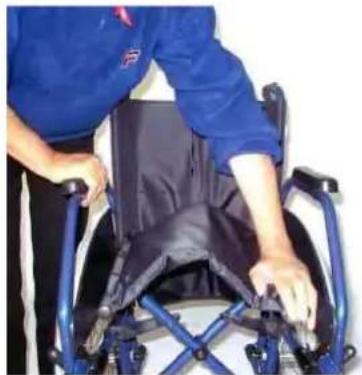

1.1 Auseinanderfalten des UNIROLL-Rollstuhles

Der UNIROLL-Rollstuhl ist so konzipiert, dass er sich leicht und ohne Kraftaufwand auseinanderfalten lässt. Hierzu drücken Sie mit der Hand auf eines der Sitzrohre und entlasten das gegenüberliegende Rad, um das Auseinanderfallen des Rollstuhles zu erleichtern.

1.2 Zusammenfalten des UNIROLL-Rollstuhles

Beim Falten des Rollstuhles bitte darauf achten, dass beide Fußplatten nach oben geklappt sind. Danach fassen Sie den Rollstuhl vorne und hinten am Sitzgurt an und ziehen ihn nach oben. Der Rückengurt wölbt sich automatisch nach hinten und der Rollstuhl ist auf das geringste Faltmaß gefaltet.

1.3 Einhängen der Beinstützen

Die Beinstützen in die beiden dafür vorgesehenen Aufnahmebuchsen oben am Rahmen einhängen. Hierbei ist darauf zu achten, dass die Fußplatten nach innen zeigen. Anschleißend das Wadenband in die dafür vorgesehenen Halterungen stecken.

1.4 Abnehmen der Beinstützen

Nehmen Sie das Wadenband nach oben aus den Halterungen heraus. Klappen Sie bitte die Fußplatten nach oben. Danach ziehen Sie die Beinstützen nach oben aus den Rahmenführungen heraus.

1.5 Hochklappen der Fußplatten

Um ein leichtes Umsetzen aus oder in den Rollstuhl zu ermöglichen, können Sie die Fußplatten hochklappen. Hierzu betätigen Sie die Feststellbremsen um ein unbeabsichtigtes Wegrollen des Rollstuhles zu vermeiden. Die Fußplatten rasten im hochgeklappten Zustand mittels eines Federknopfes ein, um ein unbeabsichtigtes Herunterfallen zu vermeiden. Zum Herunterklappen der Fußplatten den Federknopf drücken und die Fußplatte nach unten klappen, bis sie ebenfalls einrastet.

2.1 Abnehmen der Seitenteile

Zum Abnehmen der Seitenteile die Sternschrauben lösen und die Seitenteile nach oben aus den Seitenteilführungen herausnehmen. Bitte achten Sie darauf, dass sich die Seitenteile nicht verkantet.

2.2 Einstecken der Seitenteile

Zum Einstecken der Seitenteile werden diese in die dafür vorgesehenen Seitenteilführungen am Rahmen eingesetzt. Bitte achten Sie auch hier wieder darauf, dass sich die Seitenteile nicht verkanten. Danach die Sternschrauben wieder von Hand fest anschrauben.

2.3 Einstellen der Seitenteilhöhe

Zur Anpassung an Ihre persönlichen Bedürfnisse oder bei Verwendung eines Sitzkissens können Sie die Höhe der Armauflage dem gewünschten Sitzniveau anpassen. Hierzu lösen Sie die Inbusschraube der Seitenteil-Höheneinstellung. Nach Einstellung der gewünschten Armlehnenhöhe die Inbusschraube wieder anziehen. Bitte achten Sie darauf, dass die Inbusschraube korrekt angezogen ist.

3.1 Einstellen der Druckbremse

Hierzu lösen Sie die Schrauben (A), mit der die Bremse am Rahmen befestigt ist, so dass Sie die Bremse auf der Lochplatte verschieben können. Nun können Sie die Bremse so weit zum Reifen schieben, dass der Bremsklotz einen Abstand von ca. 13 mm zur Bereifung aufweist. Achten Sie unbedingt darauf, dass der Bremshebel sich im hinteren Anschlag befindet. Danach die Schrauben (A) wieder korrekt anziehen. Achtung! Die Druckbremsen müssen nach jedem Umbau, wie z.B. Verstellung der Hinterradstandposition und nach einem Reifenwechsel neu eingestellt werden!

3.2 Feststellen der Trommelbremse Code 64/D

Die Begleitperson kann durch ein leichtes Anziehen der Bremsgriffe den Rollstuhl bergwärts auf die gewünschte Schrittgeschwindigkeit abbremsen. Zum Abstellen des Rollstuhles können Sie einfach die Bremsgriffe mit dem Arretierungshebel feststellen. Hierzu ziehen Sie mit der Hand den Bremsgriff nach oben und drücken gleichzeitig mit dem Zeigefinger den Arretierungshebel. Der Rollstuhl darf sich jetzt mit arretierten Bremsen nicht mehr schieben lassen. Zum Lösen der Bremse ziehen Sie einfach den Bremsgriff wieder nach oben und der Arretierungsmechanismus löst sich automatisch.

3.3 Einstellen der Trommelbremse Code 64/D

Die Trommelbremsen gehören zu den wichtigsten Sicherheits-elementen Ihres Rollstuhles. Deshalb müssen Sie hier immer auf die korrekte Funktion achten. Die Funktion kann z.B. durch verschlissene Bremsbeläge oder defekte Bremsseile hervorgerufen werden. Die Trommelbremsen können Sie einfach durch Herausdrehen der Einstellschraube (B) am Bremsblech nachstellen. Achtung! Achten Sie darauf, dass bei korrekt eingestellten Bremsen die Antriebsräder frei laufen und bei arretierten Bremshebeln sich der Rollstuhl nicht mehr schieben lässt!

4.1 Verstellmöglichkeiten der Lenkräder

Für die Verstellung der Sitzhöhe bzw. Sitzneigung des Rollstuhles können Sie das Lenkrad in den dafür vorgesehenen Löchern einsetzen. Hierzu betätigen Sie die Feststellbremsen um ein unbeabsichtigtes Wegrollen des Rollstuhles zu vermeiden. Mit zwei Ring- oder Gabelschlüsseln SW 13 können Sie die Radachse lösen und das Lenkrad in der gewünschten Position einschrauben. Achtung! Achten Sie darauf, dass Sie die Schrauben nach dem Einstellvorgang wieder korrekt anziehen!

4.2 Verstellmöglichkeiten der Antriebsräder

Für die Verstellung der Sitzhöhe, der Sitztiefe bzw. Sitzneigung des Rollstuhles können Sie einfach die Achsplatte für die Radaufnahme in den dafür vorgesehenen Löchern versetzen. Hierzu benötigen Sie einen Ringschlüssel SW 27 und einen Ringschlüssel SW 10 mm um die Schrauben der Achsbuchse bzw. der Trommelbremse zu lösen. Achtung! Achten Sie darauf, dass Sie die Schrauben nach dem Einstellvorgang wieder korrekt anziehen!

5.0 Rahmennummer

Um einen wirksamen Service für Ihren UNIROLL-Rollstuhl nach dem Kauf gewährleisten zu können, ist es wichtig, dass Sie bei Anfragen bezüglich Ersatzteilen oder Änderungen am Rollstuhl das Modell und die Rahmennummer Ihres Rollstuhles angeben. Der Aufkleber befindet sich am unteren Teil des linken Rahmens.

Alle pneumatischen Reifen sind bei UNIROLL-Produkten mit Autoventil ausgestattet und können entweder mit der Handpumpe (Option Code GRS-91) oder mit einer Autofußpumpe aufgepumpt werden.

Empfohlener Reifendruck

Antriebsrad 24" mit Standardbereifung: 4,5 bar

Antriebsrad 24" mit Leichtlaufbereifung: 6,0 bar

Transitrad 12" mit Standardbereifung: 4,0 bar

Lenkrad 7" mit Standardbereifung: 2,5 bar

Lenkrad 8" mit Standardbereifung: 2,5 bar

5.2 Instandhaltung des Rollstuhles

Vor jeder Fahrt:

• Luftdruck der Reifen prüfen
• Bremsen auf einwandfreie Funktion prüfen. Bei betätigten Bremshebeln darf sich der Rollstuhl unter Betriebsbedingungen nicht mehr schieben lassen. Ansonsten darf der Rollstuhl nicht in Betrieb genommen werden
• Zustand der Reifen prüfen
• den Rollstuhl auf Beschädigungen untersuchen

monatlich:

• alle beweglichen Teile leicht ölen (die Kugellager der Räder sind beidseitig verschlossen und brauchen nicht geschmiert zu werden)
• alle Schrauben auf festen Sitz überprüfen

5.3 Pflege des Rollstuhles

Reinigen und Desinfizieren:

Mechanische Reinigung: Die Oberfläche ist von sichtbaren Verschmutzungen mit einem Putzlappen und/oder weicher Bürste - z.B. Zahnbürste - zu reinigen. Ein mildes Oberflächen-Reinigungsmittel kann dazu ggf. verwendet werden. Der Rollstuhl ist dann ausreichend gereinigt, wenn keine sichtbaren Verschmutzungen mehr vorliegen.

Nach der Reinigung sind die Oberflächen mit einem alkoholfreien Desinfektionsmittel zu desinfizieren.

Die Anweisungen des Desinfektionsmittelherstellers sind dabei zu beachten.

Den Rollstuhl gut trocknen lassen.

5.4 Einstellungen und Reparaturen des Rollstuhles

Einstellungen und Reparaturen dürfen nur von autorisierten Fachkräften durchgeführt werden! Es dürfen nur Original-Ersatzteile von Uniroll GmbH verwendet werden!

Dieses Produkt ist konform

mit der EG – Richtlinie

93/42/EWG für

Medizinprodukte

Technische Daten

Sitzbreiten:	55 - 60 - 65 - 70 - 75 - 80 - 85 cm
Sitzhöhen:	54 - 51 - 48 - 45 cm
Sitztiefe:	45 - 48 - 51 - 54 cm
Rückenhöhe:	42 - 46 cm
Gesamtbreite:	Sitzbreite + 20 (+ 22 bei TB) cm
Gesamthöhe: Gesamthöhe bei Sitzhöhe 50 cm und Rückenhöhe 42 cm	94 cm
Gesamtlänge mit Beinstützen:	104 cm
Gesamtlänge ohne Beinstützen:	82 cm
Gewicht mit ST, BS, PU-Räder:	27,0 kg
Gewicht mit ST, BS, TB, PU-Räder:	28,0 kg
Transportgewicht ohne ST, BS:	21,0 kg
Belastbarkeit max.:	250 kg
Material:	Rahmen und Kreuzstrebe aus Stahl, Pulverbeschichtung

ST = Seitenteile • BS = Beinstützen • TB = Trommelbremse

Garantie

Für unsere Rollstühle übernehmen wir im Rahmen unserer Allgemeinen Verkaufs- und Lieferbedingungen 2 Jahre Garantie für einwandfreie Beschaffenheit. Auf Rahmen und Kreuzstrebe gewähren wir 5 Jahre Garantie. Technische Änderungen im Sinne des Fortschrittes behalten wir uns vor. Für den Fall, dass Sie ein Fahrzeug oder Teile desselben zu beanstanden haben, senden Sie uns mit Ihrer Begründung in jedem Falle den nachfolgenden Garantie-Abschnitt zu. Vergessen Sie nicht, uns darin die gewünschten Angaben über die Modellbezeichnung, Rahmen-No, Lieferschein-Nr., das Lieferdatum sowie unseren Vertragspartner mitzuteilen. Die Modell-No und die Rahmen-No entnehmen Sie dem Typenschild auf dem linken Seitenrahmen.

Achtung:

Das Nichtbeachten der Bedienungsanleitung sowie unsachgemäß durchgeführte Wartungsarbeiten und technische Änderungen und Ergänzungen (Anbauten) ohne Zustimmung der Firma UNIROLL GmbH führen zum Erlöschen sowohl der Garantie als auch der Produkthaftung allgemein.

Hinweis zum Wiedereinsatz:

Der Rollstuhl ist für den Wiedereinsatz geeignet.

Beachten Sie, dass Sie auch sämtliche für eine sichere Handhabung notwendigen technischen Unterlagen dem neuen Nutzer übergeben.

Der Rollstuhl sollte vor der Weitergabe gereinigt und desinfiziert werden und durch den Fachhandel auf Schäden geprüft und freigegeben werden (siehe separate Serviceanleitung).

Garantie-Abschnitt

Modellbezeichnung:

Lieferschein-No:

Rahmen-No:

Lieferdatum:

Hersteller:

Vertragshändler:

UNIROLL GmbH

Daimlerstr. 12

76316 Malsch

Im Bedarfsfall bitte kopieren, ausfüllen und an Herstelleradresse einsenden.

Notizen

UNIROLL®

Rollstühle und Rehabilitationsmittel

Vertrieb und Montage GmbH

Daimlerstr. 12

D-76316 Malsch

Tel.: 0 72 46 / 92 08 0

Fax: 0 72 46 / 92 08 88

Internet: www.uniroll.de

E-mail: [e-mail]

Stempel unseres Vertragshändlers:
