BEDIENUNGSANLEITUNG Bind-Master Schönherr
... über 8.000 Produkt-Ideen für professionelles Organisieren, Präsentieren und Verkaufen!

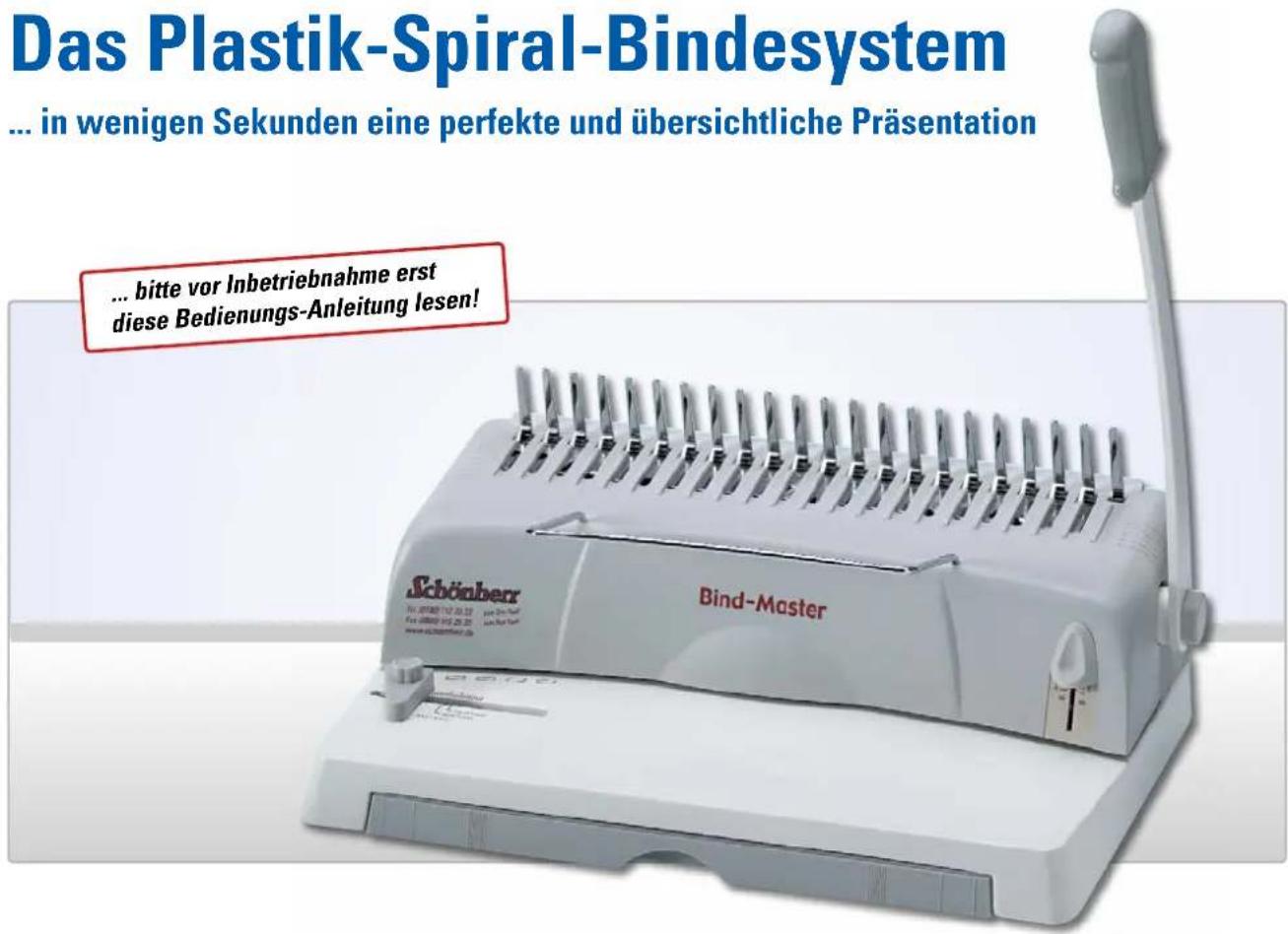

Das Plastik-Spiral-Bindesystem
... in wenigen Sekunden eine perfekte und übersichtliche Präsentation
(bis A4-Format) Best.-Nr. 020L

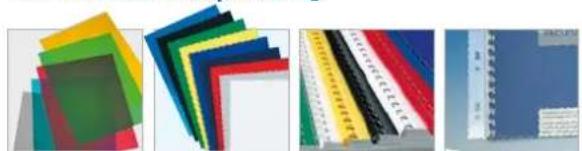

Passendes Zubehör finden Sie unter www.schoenherr.de oder in unserem Haupt-Katalog.
Bindesysteme Schönherr GmbH
Rübenkamp 17 • 21220 Seevetal
Bedienungs-Elemente ...... Seite 2
Inbetriebnahme Seite 3
Bevor Sie binden ...... Seite 4
Binderücken-Durchmesser Seite 4
Stanzen Seite 5
Binden Seite 6
Tipps und Hilfen ...... Seite 8
Was Sie noch wissen sollten ...... Seite 9
Sicherheits- und Pflege-Hinweise ...... Seite 10
Technische Daten ...... Seite 10
Was Sie alles binden können ...... Seite 11
Schönherr – Seit 1983 eine gute Verbindung! ...... Seite 12
Referenzen Seite 13
Ihre Qualitäts-Garantie Seite 14

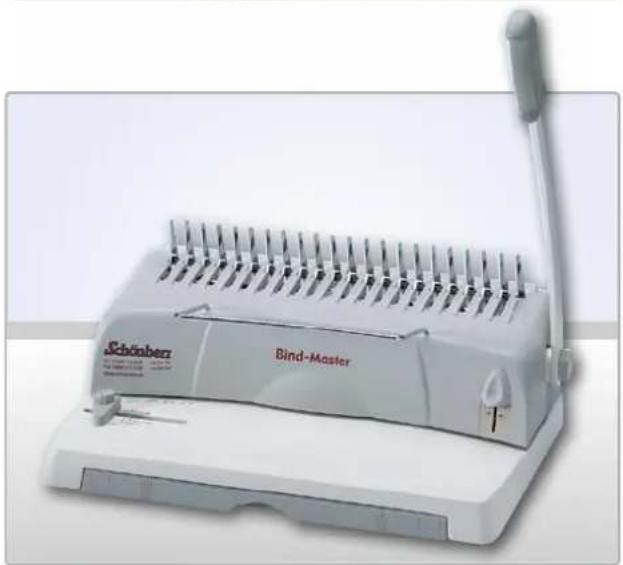

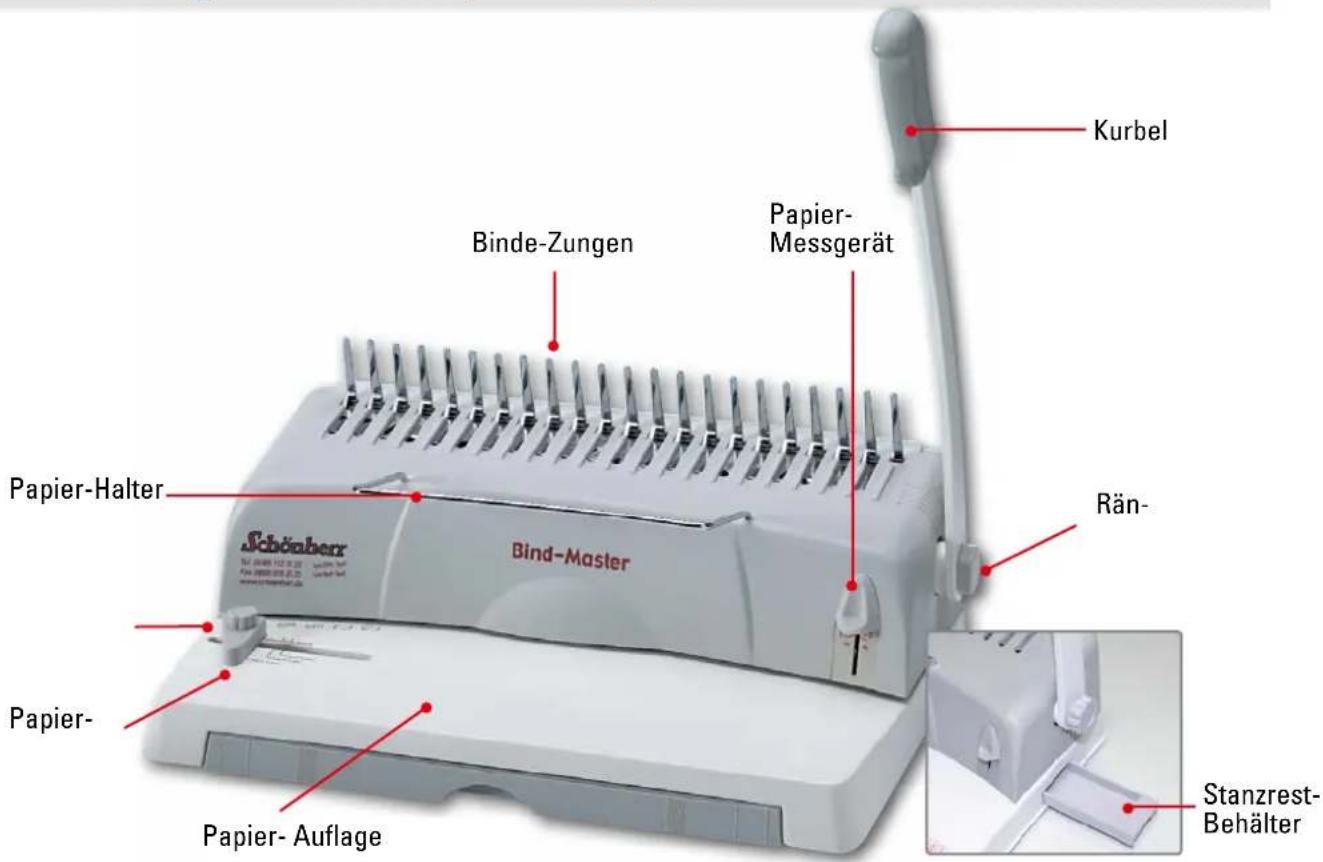

Bedienungs-Elemente Spiral-Bindesystem
Best.-Nr. 020 L


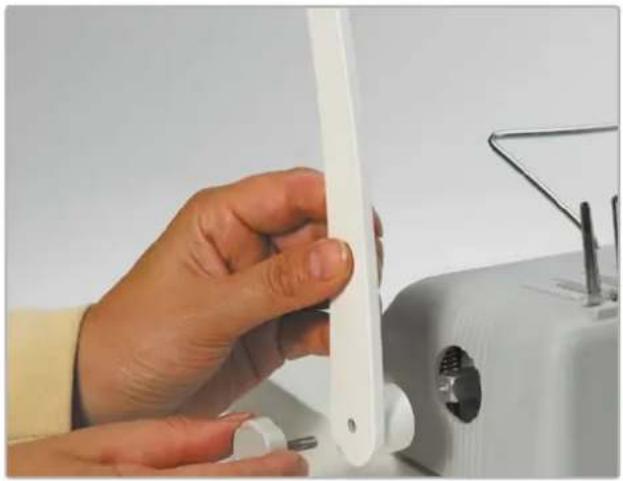

Sie brauchen nur die Kurbel senkrecht mit dem Griff nach oben auf die Vierkant-Buchse zu setzen.
Anschließend führen Sie die Rändel-Schraube in das Loch der Kurbelachse ein und schrauben diese fest.

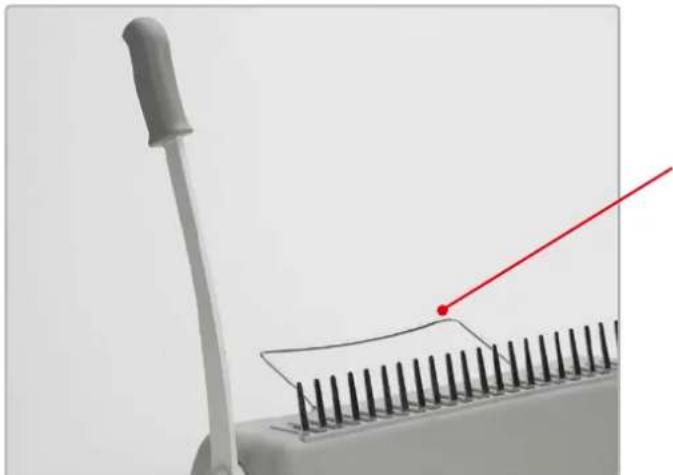

Jetzt noch den Papier-Halter einsetzen.
Und schon ist Ihr Spiral-Bindesystem einsatzbereit!
Stellen Sie bitte das Gerät auf einen stabilen und ebenen Tisch.
(Die ideale Arbeitshöhe sollte ca. 80 cm sein.)

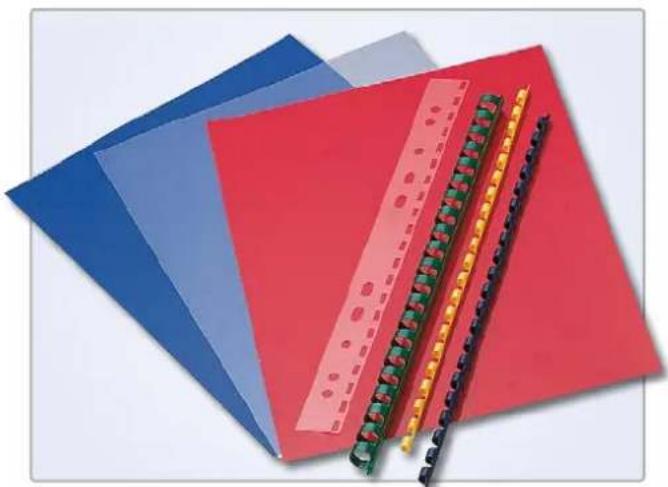

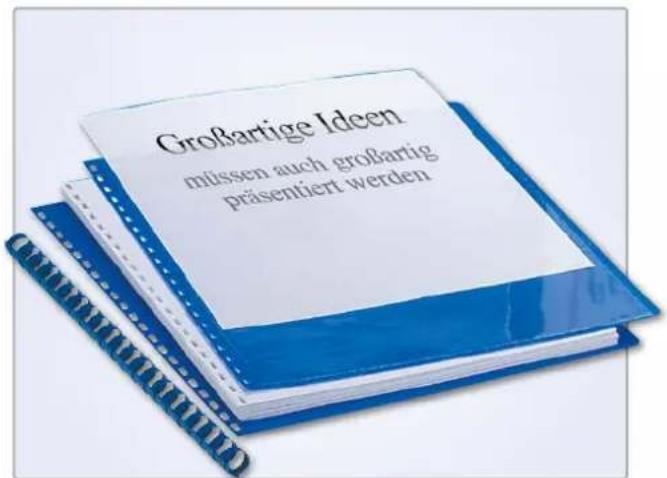

Der passende Umschlag
Wählen Sie nach Wunsch eine Klarsicht-Folie als
Vorderseite und einen Karton als Rückseite aus.
Bevor Sie nun den Binderücken auswählen,
zählen Sie bitte noch die Blätter Ihres Bindegutes oder verwenden das integrierte Papier-Messgerät.
Der „richtige“ Binderücken

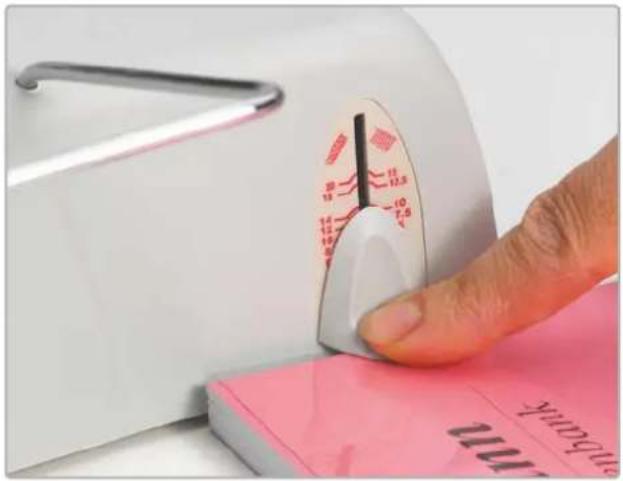

Wenn Ihnen die Blattzahl Ihres Bindegutes
bekannt ist, verwenden Sie bitte die Tabelle unten.
Legen Sie den kompletten Papier-Stapel flach auf den rechten Rand Ihrer Maschine, drücken Sie den Mechanismus des Papier-Messgerätes herunter, bis die untere Kante den Papier-Stapel berührt und lesen nun auf der linken Skala den Binderücken-Durchmesser ab.
Binderücken-Durchmesser
aus der Anzahl der Blätter, die das Bindegut hat!
| Blattzahl(80g Papier) | Durchmesser(des Binderückens) |
| 1 - 20 6 mm | |
| 21 - 40 8 mm | |
| 41 - 60 10 mm | |
| 61 - 80 12 mm | |
| 81 - 100 14 mm | |
| 101 - 120 16 mm | |
| 121 - 150 19 mm |
Stoßen Sie bitte zuerst das Papier kräftig auf, damit alle Blätter bündig aufeinander liegen.
Wichtig: Nie mehr als 10 Blatt auf einmal stanzen. Klarsicht-Folie oder Karton-Rückseite immer einzeln stanzen!
Papier-Stapel ausrichten
Bevor Sie anfangen, stellen Sie auf der linken Seite die Papier-Anschlag-Schiene auf Ihre Papier-Größe ein.
Richten Sie den Papier-Stapel an der linken Papier-Anschlag-Schiene aus und schieben Sie diesen bis zum Anschlag in die Maschine hinein. (Dadurch sind Ihre Unterlagen immer rechtwinklig zum Stanzblock!)
Papier stanzen
Ziehen Sie nun den Hebel zu sich heran und drücken Sie ihn gleichzeitig nach unten. Das Papier wird jetzt gestanzt. (Dabei halten Sie den Papier-Stapel bitte mit der linken Hand fest, damit nichts verrutschen kann.)
Bringen Sie nun den Hebel wieder in die Ausgangsstellung und nehmen den Papier-Stapel aus der Maschine.

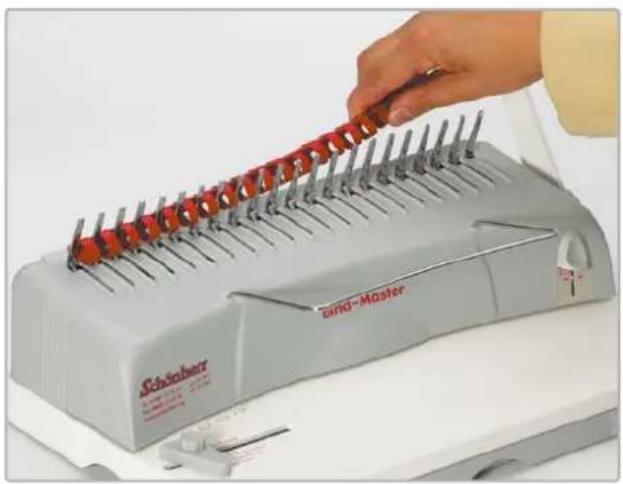

Legen Sie die Spirale nun so ein, dass der Steg des Binderückens nach hinten zeigt und ...
Papier-Stapel ausrichten

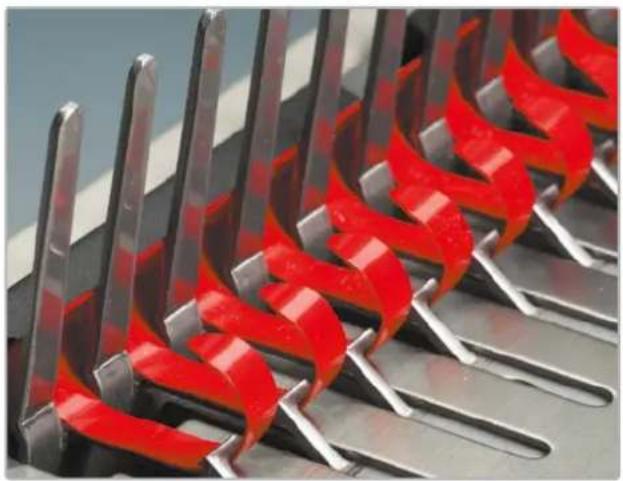

... die Spiral-Zungen nach oben zeigen. Die Metallhaken müssen auf der gesamten Länge zwischen die Laschen greifen.

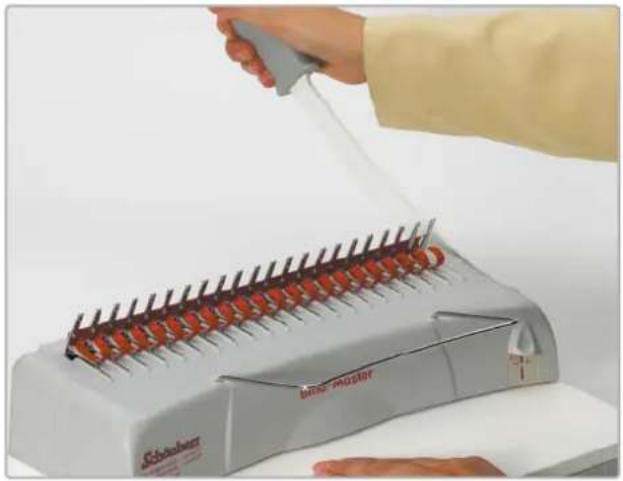

Drücken Sie den Hebel langsam nach hinten, bis alle 21 Ringe weit geöffnet sind. (Der Hebel bleibt jetzt automatisch dort stehen, wo Sie ihn loslassen.)
Legen Sie Ihr gesamtes Bindegut in der chronologisch richtigen Reihenfolge in den geöffneten Binderücken.

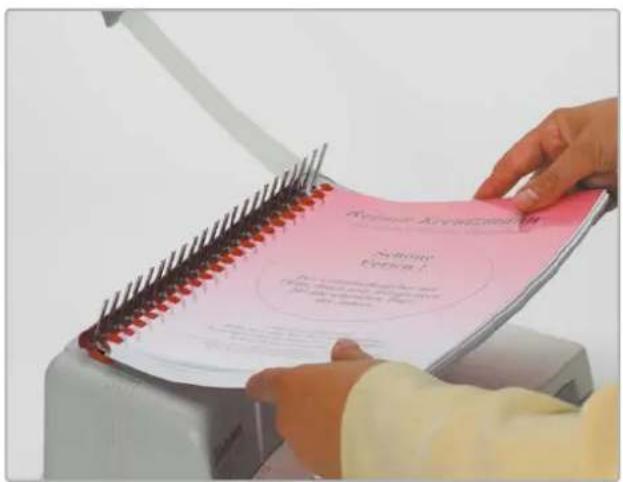

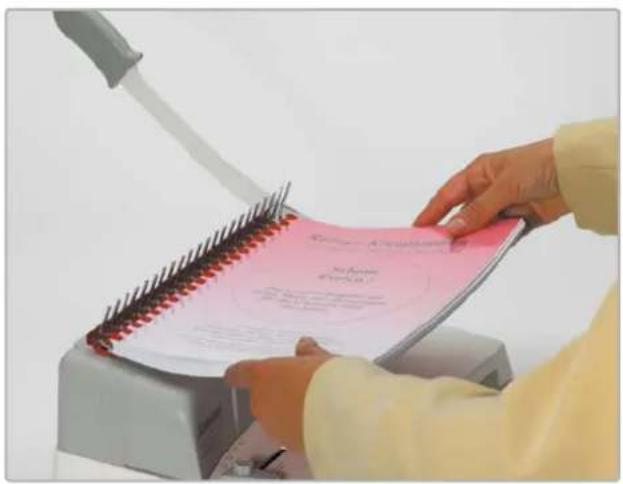

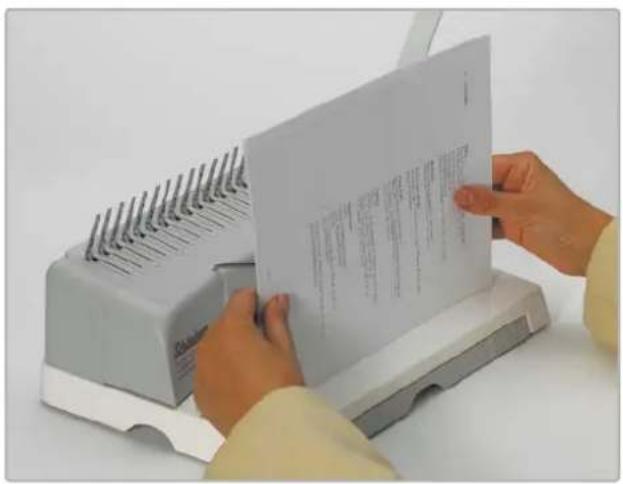

Führen Sie nun das Bindegut senkrecht von oben in die Spiral-Zungen ein.
Legen Sie diesen dann waagerecht auf den Papier-Halter ab und ziehen Sie den Hebel langsam zu sich heran. (Der Hebel sollte nun wieder senkrecht stehen = neutrale Stellung.)
Präsentation entnehmen
Schon ist Ihre gebundene Präsentation fertig!
Ein kleiner Hinweis:
Bitte haben Sie bei Ihren ersten Bindungen ein wenig Geduld. Mit ein bisschen Übung brauchen Sie bald nur noch wenige Sekunden für eine perfekte Präsentation!

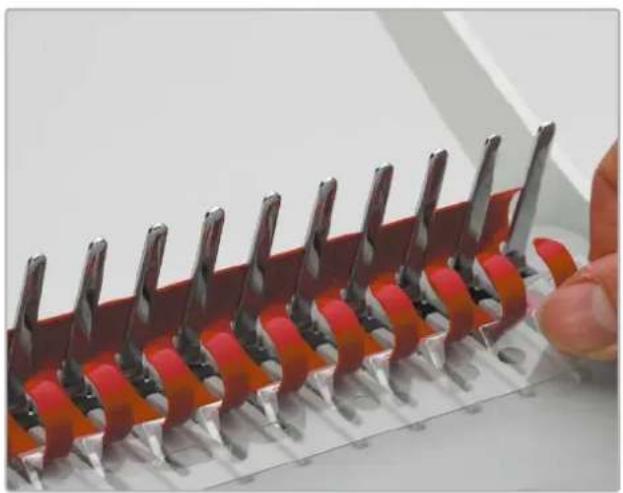

Hinweis für Präsentationen über 10 Blätter
Wenn Sie eine umfangreiche Bindung
(über 10 -150 Blätter) erstellen möchten, sparen Sie Zeit und Arbeit, indem Sie den geeigneten Binderücken zwischen die Binde-Zungen legen, max. 10 Blätter Papier stanzen, den Binderücken öffnen und dann die gestanzten Blätter gleich in den geöffneten Binderücken einlegen. Jetzt stanzen Sie den nächsten Stapel und legen diesen gleich wieder in den Binderücken ....


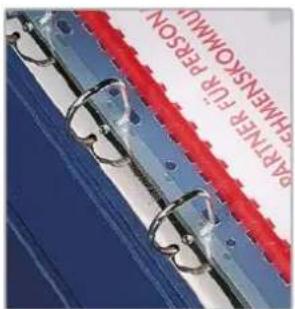

Abheft-Streifen benutzen
Ein ganz wertvoller Tipp:
Mit dem Abheft-Streifen (Art.-Nr. 013) erzielen Sie einen zusätzlichen Langzeit- Werbeeffekt. (Legen Sie als erstes den Abheft-Streifen und dann das Bindegut in chronologisch richtiger Reihenfolge in den geöffneten Binderücken.)
So lassen sich Ihre Mappen hervorragend in jedem Ordner abheften. Ohne Abheft-Streifen ist die Bindung einfach nicht komplett!
Blätter austauschen
Sie können jederzeit einzelne Blätter hinzufügen oder austauschen.
Dazu legen Sie einfach die fertige Mappe wieder über die Metallhaken und drücken den Hebel nach hinten.


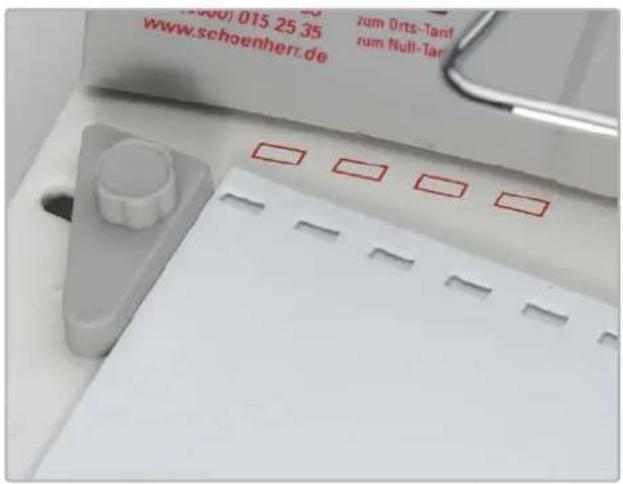

Wir haben den linken Papier-Anschlag
für Sie bereits richtig eingestellt (A4-Format), so dass das jeweils letzte Stanzloch ausreichend mit einem Papierrand umgeben ist.
Ein kleiner Tipp:
Zum Nachjustieren (oder bei Sonder-Formaten, wie z.B. EDV-Größen) lösen Sie nur die Anschlag-Schraube. Nun können Sie den linken Rand durch Verschieben der Anschlag-Schraube so einstellen, dass dieser dem Sonder-Format entspricht.
Behälter entleeren
Beim Stanzen fallen Papier-Schnipsel
in den Stanzrest-Behälter.
Zum Entleeren ziehen Sie den Behälter einfach nach vorn heraus, entleeren diesen und schieben ihn wieder hinein. Das ist alles.
Mehr Wartung braucht Ihr Bindesystem nicht!
Der perfekte Verkaufshelfer
Ihre Präsentationen, Angebote und Prospekte
werden durch die selbstklebenden Visitenkarten-Taschen noch kompetenter, professioneller, individueller und somit noch erfolgreicher.
Die individuelle Note, denn so wirken Ihre
Angebote, Prospekte, Präsentationen, Kataloge, Werbegeschenke noch persönlicher.
... das Geheimnis vieler Top-Verkäufer!
- Stellen Sie das Gerät auf einen stabilen Tisch.
- Testen Sie das Stanz-Ergebnis zunächst mit Test-Papier, bevor Sie Ihr Original-Dokument stanzen.
- Achten Sie darauf, dass keine Heftklammern oder ähnliches in Ihrem Bindegut sind.
- Leeren Sie regelmäßig den Stanzrest-Behälter.
- Verwenden Sie bitte nur Original Schönherr-Zubehör.
Technische Daten Bind-Master
Bedienungsweise: manuell
Für Format: A4, A5
Anzahl der Stanzmesser: 21
Lochabstand: US-Teilung
Stanzkapazität, Papier: 8 - 10 Blatt (80g/m)
Stanzkapazität, Kunststoffolie: max. 1 Blatt à 0,2 mm
Papieranschlag: vorgegeben
Abfallbehälter: vorhanden
max. Blattzahl pro Bindung: bis 150 Blatt (80g/m)
(Technische Änderungen vorbehalten)
Falls Sie noch Fragen haben ...
dann rufen Sie uns einfach an!
Tel. 04105 - 86 11 11
Wir helfen Ihnen gern weiter!
