PYRUS - Heizung Haas+Sohn - Kostenlose Bedienungsanleitung

Produkttyp	Kaminofen (Zeitbrand-Feuerstätte)
Modell	PYRUS
Marke	Haas+Sohn
Brennstoffe	Holz (Scheite, Briketts)
Maximale Brennstoffmenge	Laut Geräteblatt (ca. 1,5–2,0 kg pro Anzündvorgang)
Brennstofflänge	29–33 cm (je nach Brennkammer)
Luftregelung	Easy-Control (Stellungen: Anheizen ON, Heizbetrieb, Zuluft verschlossen 0)
Mindestkaminzug bei Nennwärmeleistung	10 Pa
Maximaler Kaminzug	20 Pa
Anschlussart	Rauchrohr an Schornstein (Mehrfachbelegung möglich)
Mindestabstand zu brennbaren Bauteilen (vorne)	Laut Typenschild (Empfehlung 50 cm vorne, 30 cm seitlich)
Verbrennungsluftversorgung	Raumluft oder Außenluftanschluss (optional)
Erste Inbetriebnahme	Aufkleber entfernen, Zubehör entnehmen, Zugumlenkplatten prüfen, ausreichend lüften
Reinigung	Aschekasten entleeren (bei halber Füllung), Türglas mit Asche reinigen, jährliche Fachwartung
Sicherheitshinweise	Feuerraumtür geschlossen halten, Hitzeschutzhandschuh verwenden, Kinder fernhalten
Schornsteinbrand	Luftöffnungen schließen, Feuerwehr und Schornsteinfeger informieren
Garantie	2 Jahre gemäß gesetzlicher Bestimmungen (Verschleißteile ausgeschlossen)
Ersatzteile	Über Fachhändler mit Typenbezeichnung und Herstellnummer
Prüfnorm	DIN EN13240

Häufig gestellte Fragen - PYRUS Haas+Sohn

Welche Brennstoffe sind für den Kaminofen PYRUS geeignet?

Geeignet sind Holzscheite und Holzbriketts. Die maximale Brennstoffmenge pro Auflage entnehmen Sie dem Geräteblatt. Ungeeignet sind Abfälle, Spanplatten, Kunststoffe oder behandeltes Holz.

Wie wird der Ofen richtig angeheizt?

Legen Sie 1,5–2 kg Holzscheite auf den Rost, darüber einen Anzündwürfel und Kleinholz. Stellen Sie den Hebel auf Anheizen ON, zünden Sie an und schließen Sie die Tür. Sobald der Brennstoff lebhaft brennt, stellen Sie den Hebel auf Heizbetrieb.

Was bedeuten die Positionen des Luftreglers?

Der Regler hat drei Stellungen: Anheizen ON (maximale Luftzufuhr), Heizbetrieb (normale Verbrennung) und Zuluft verschlossen 0 (Luftzufuhr unterbrochen, z.B. vor Türöffnen oder bei Schornsteinbrand).

Wie beuge ich einer Verschmutzung der Türglasscheibe vor?

Verwenden Sie trockenes Holz mit maximal 17% Restfeuchte. Legen Sie nicht zu große Scheite auf (max. 0,7 kg/Stück) und stellen Sie nach dem Anheizen den Hebel auf Heizbetrieb, nicht auf Dauer-Anheizen.

Was ist bei der Ascheentleerung zu beachten?

Entleeren Sie den Aschekasten bei etwa halber Füllung, damit die Luftzirkulation nicht unterbrochen wird. Prüfen Sie vorher, ob keine Glutreste vorhanden sind. Benutzen Sie einen nicht brennbaren Behälter.

Wie verhalte ich mich bei einem Schornsteinbrand?

Verschließen Sie sofort alle Luftöffnungen am Ofen (Hebel auf 0). Informieren Sie die Feuerwehr und den Schornsteinfeger. Halten Sie die Reinigungsöffnungen zugänglich. Lassen Sie den Schornstein nach dem Brand auf Schäden prüfen.

Welche Mindestabstände zu brennbaren Möbeln sind einzuhalten?

Die genauen Abstände entnehmen Sie dem Typenschild. Empfohlen werden mindestens 50 cm vorne und 30 cm seitlich des Feuerraums. Im Strahlungsbereich des Sichtfensters sind 80 cm einzuplanen. Auf Fußboden aus brennbarem Material legen Sie eine nicht brennbare Unterlage.

Darf der Ofen mit Lüftungsanlagen betrieben werden?

Nein, der Ofen darf nicht gleichzeitig mit kontrollierten Be- und Entlüftungsanlagen betrieben werden, da dies die Verbrennungsluftversorgung beeinträchtigt. Eine ausreichende Frischluftzufuhr muss stets sichergestellt sein.

Wie oft muss der Ofen gewartet werden?

Mindestens einmal jährlich sollte eine fachmännische Überprüfung erfolgen. Reinigen Sie Ascheablagerungen in Rauchrohr und Umlenkblechen regelmäßig. Der Schornstein muss durch den Schornsteinfeger gereinigt werden.

Was ist bei der ersten Inbetriebnahme zu beachten?

Entfernen Sie alle Aufkleber, entnehmen Sie Zubehör aus Aschekasten und Feuerraum. Überprüfen Sie die Zugumlenkplatten auf korrekten Sitz. Während der ersten Aufheizphase kann es zu Geruchsbildung kommen – lüften Sie ausreichend und vermeiden Sie direktes Einatmen.

BEDIENUNGSANLEITUNG PYRUS Haas+Sohn

Aufstellungs- und BedienungsanleitungKaminofen mit EASY CONTROL		DE
Fiche descritivePoele		FR
Schema tecnica strufaCamino		IT
Equipment sheetFireplace		GB
Tshnicki podaciKaminsku		HR
Podatkovni listKaminsko		SLO

Inhaltsverzeichnis

1. Allgemeine Hinweise....3

2. Sicherheitshinweise .... 3

2.1. Vorgehensweise für das richtige Verhalten bei Schornsteinbrand! 3

1. Schornstein 3

3.1. Wetterverhältnisse 3

3.2. Kaminzug vom Schornstein bei Nennwärmeleistung des Ofens 4

3.3. Anschluss an den Schornstein....4

1. Aufstellung......4

4.1. Mindestabstände zu brennbare Bauteile: 4

4.2. Verbrennungsluftversorgung....5

4.3. Außenluftanschluss (wenn vorhanden) 5

1. Betrieb des Kaminofens....5

5.1. Geeignete Brennstoffe 5

5.2. Ungeeignete Brennstoffe 5

5.3. Erste Inbetriebnahme....5

5.4. Anheizen mit EASY-CONTROL Luftregelung 5

5.5. Brennstoff nachlegen 6

5.6. Überhitzung 6

5.7. Aschenentleerung 6

1. Reinigung und Pflege 6

2. Störungen, Ursachen 7

3. Gewährleistung 7

4. Ersatzteilbestellungen / Serviceanfragen / Reklamationen 8

9.1. Ersatzteilbestellungen....8

Zeichenerklärung:

...Hinweis

...Achtung

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Sie werden darin über Funktion und Handhabung dieses Ofens informiert und zusätzlich können Sie durch richtiges Heizen Brennstoff sparen und die Umwelt schonen. Das beiliegende Geräteblatt ist Bestandteil dieser Bedienungsanleitung.

1. Allgemeine Hinweise

• Bitte überprüfen Sie das Gerät beim Auspacken auf Transportschäden. Bei Mängel melden Sie diese umgehend Ihrem Ofenfachhändler!
  Bemerkung: Lose oder aus der Verankerung gerutschte Zugumlenkplatten o.ä. sind keine Mängel (siehe Geräteblatt - Erste Inbetriebnahme).
• Nationale und Europäische Normen, örtliche und baurechtliche Vorschriften sowie die jeweilige Landesbauordnung oder Feuerungsverordnung müssen beim Aufstellen, Anschließen und bei der Inbetriebnahme der Feuerstätte eingehalten werden.
• Der in dieser Anleitung beschriebene Kaminofen ist nach DIN EN13240 geprüft, wobei die Feuerraumtür im Heizbetrieb immer geschlossen sein muss.
• Der Kaminofen ist eine Zeitbrand-Feuerstätte und für Mehrfachbelegung des Schornsteins geeignet.
  Bitte beachten Sie nationale Vorschriften.

2. Sicherheitshinweise

• Wird die Verbrennungsluft aus dem Wohnraum bezogen, dann ist in jedem Fall eine ausreichende Frischluftversorgung sicherzustellen.
• Luftabsauganlagen wie z.B. Lüftungsanlagen, Dunstabzug, Abluft-Wäschetrockner etc. oder weitere Feuerstätten dürfen die Luftversorgung für den Ofen nicht störend beeinflussen.
• Bei Öfen mit Außenluftanschluss darf die Öffnung während des Betriebes nicht ver- bzw. geschlossen werden.
• Während des Betriebes darf die vorgesehene Verbrennungsluftöffnung nicht geschlossen, gedrosselt, verengt, verdeckt oder zugestellt werden.
• Bei Betrieb des Kaminofens erwärmt sich dieser sehr stark. Die Bedienung des Ofens erfolgt daher mit dem mitgelieferten Hitzeschutzhandschuh.
• Machen Sie Kinder auf diese Gefahren aufmerksam und halten Sie sie während des Heizbetriebes von der Feuerstätte fern.

Der Kaminofen darf nicht im gemeinsamen Betrieb von kontrollierten Be- und Entlüftungsanlagen in der lang in Betrieb genommen werden.

2.1. Richtige Verhalten bei Schornsteinbrand!

- Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommen.

Richtiges Verhalten:

• Verschließen Sie sofort alle Luftöffnungen im Ofen.
• Informieren Sie die Feuerwehr und den Schornsteinfeger.
• Zugang zu den Reinigungsoffnungen gewährleisten.
• Nach dem Ausbrennen des Schornsteines diesen vom Fachmann auf Risse bzw. Undichtheiten überprüfen lassen.
• Ursache für den Schornsteinbrand ermitteln.

3. Schornstein

3.1. Wetterverhältnisse

Zum sicheren Betrieb der Feuerstätte ist grundsätzlich darauf zu achten, dass der Schornstein den erforderlichen Kaminzug aufbauen kann. Dies ist besonders in der Übergangszeit (z.B. Herbst oder Frühjahr) oder bei schlechten Wetterverhältnissen (z.B. starker Wind, Nebel usw.) zu berücksichtigen.

3.2. Kaminzug vom Schornstein bei Nennwärmeleistung des Ofens

min. Kaminzug	10 Pa	wird das Minimum vom Kaminzug nicht erreicht, so ist ein ordnungsgemäßer Betrieb der Feuerstätte nicht möglich. i Bei geringem Kaminzug raten wir, den Ofen über ein mindestens 1m langes senkrechtes Rohrstück anzuschließen.
max. Kaminzug:	20 Pa	bei Überschreitung vom maximal zulässigen Kaminzug erhöht sich der Brennstoffverbrauch, die Brennraumtemperatur und die somit die erzeugte Wärmeleistung. i Es entsteht die Gefahr der Überhitzung und somit die Überbeanspruchung der Bauteile. i Bei zu hohem Kaminzug empfehlen wir den Einbau eines Zugreglers oder Zugbegrenzers.

3.3. Anschluss an den Schornstein

• Das Rauchrohr muss sicher auf dem Abgasstutzen montiert sein.
• Das Abgasrohr darf nicht mit Gefälle zum Schornstein verlegt werden.
• Es ist unbedingt darauf zu achten, dass das Rauchrohr nicht in den freien Querschnitt des Schornsteines hineinragt, dadurch würde der Auftrieb der Rauchgase gestört werden und die optimale Reinigung des Schornsteins wird verhindert.
• Längere waagrechte Abgasrohrverbindungen verringern den notwendigen Kaminzug.
• Alle in den gleichen Schornstein führenden Öffnungen, wie z.B. Ofen- und Schornsteinreinigungsöffnungen müssen geschlossen sein.
• Bei Mehrfachbelegung des Schornsteins sollte der vertikale Mindestabstand zweier Schornsteinanschlüsse 30 cm betragen. Die Feuerstätten müssen grundsätzlich für die Mehrfachbelegung geeignet und zugelassen sein.

4. Aufstellung

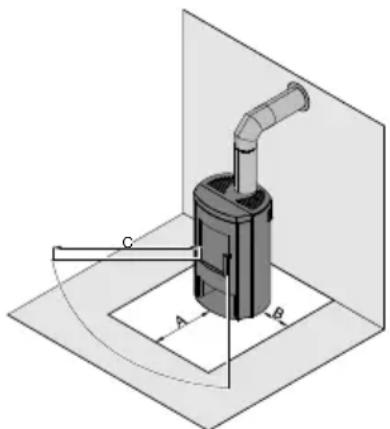

4.1. Mindestabstände zu brennbare Bauteile:

Bei der Aufstellung des Kaminofens müssen grundsätzlich die behördlich angeordneten Brandschutzbestimmungen befolgt werden. Bitte beachten sie diesbezüglich nationale Vorschriften.

Achtung! Als Mindestentfernung zu brennbaren oder temperaturempfindlichen Materialien (z.B. Möbel, Tapete, Holzverkleidung) bzw. von tragenden Wänden müssen die angegebenen Abstände laut Typenschild eingehalten werden.

Bei brennbaren oder temperaturempfindlichen Fußbodenbelägen muss das Gerät auf eine nicht brennbare Unterlage (z.B. Glasplatte) gestellt werden (siehe Zeichnung).

Achtung! Bei Ofen mit seitlichem Sichtfenster ist der Abstand wie bei dem Strahlungsbereich vorne einzuhalten!

Empfehlung Fußbodenschutz:

A 50 cm -vorne
B 30 cm – seitlich von Innenkante Feuerraum
C 80 cm –Strahlungsbereich des Sichtfensters

Sicherheitsabstände zu brennbaren Bauteilen:

Hinten:- siehe Typenschild

Seitlich:- siehe Typenschild

Vorne im Strahlungsbereich:- siehe Typenschild

4.2. Verbrennungsluftversorgung

Es ist sicherzustellen, dass ausreichend Frischluft am Aufstellungsort vorhanden ist.

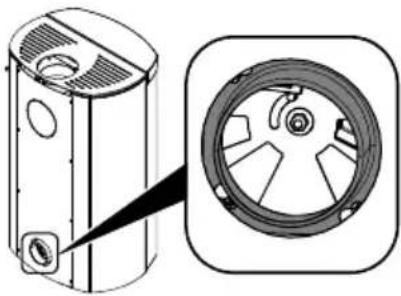

4.3. Außenluftanschluss (wenn vorhanden)

Wir empfehlen für die Verbrennungsluftversorgung den Außenluftanschluss zu verwenden, um nicht die wertvolle Wohnraumluft beim Heizen zu verbrauchen.

Es ist nicht empfehlenswert, die kalte Luft über eine direkte

Leitung von außen in den Raum zuzuführen, da dies zur Bildung von Kondenswasser führen kann.

5. Betrieb des Kaminofens

5.1. Geeignete Brennstoffe

Die zur Verbrennung zugelassenen Brennstoffe sowie die max. Brennstoffauflage sind auf dem Geräteblatt aufgelistet.

Die Brennstofflänge variiert je nach Brennkammer zwischen 29 cm-33 cm.

Richtwert (Abhängig von der Holzart):

1kg Brennholz = ca. 4kW

1kg Holzbrikett = ca. 5kW

Holzbriketts dehnen sich bei der Verbrennung aus und sollten daher in Stücke gebrochen werden.

5.2. Ungeeignete Brennstoffe

Niemals Abfälle, wie Tapeten, Spanplattenreste, Kunststoffe oder getränktes Holz zum Heizen verwenden! Bei der Verbrennung dieser Stoffe können Schäden am Gerät entstehen, wodurch jegliche Gewährleistung erlischt.

5.3. Erste Inbetriebnahme

Vor der ersten Inbetriebnahme sind eventuell

• vorhandene Aufkleber zu entfernen.
- alle Zubehörteile aus dem Aschekasten bzw. dem Feuerraum zu entnehmen.
- Überprüfen Sie, ob die Zugumlenkplatten (siehe Geräteblatt - Ersatzteil Brennraum Bild A) in ihren Verankerungen liegen. Diese könnten durch den Transport bzw. die Aufstellung des Kaminofens verschoben sein.

Während der Erstinbetriebnahme kann es kurzzeitig zu Geruchsbildung kommen. Bitte sorgen Sie während dieser Zeit für ausreichende Lüftung des Aufstellraumes und vermeiden Sie ein direktes Einatmen!

5.4. Anheizen mit EASY-CONTROL Luftregelung

• Legen Sie zuerst Holzscheite je nach Größe (ca. 1,5 bis 2,0 kg) auf den Feuerraumboden bzw. Rost und darüber einen Anzündwürfel, hierauf reichlich Kleinholz (Anzündholz). Die genannte Holzmenge bezieht sich NUR auf den ersten Anzündvorgang.
  • Der Hebel ist auf „Anheizen „ON“ zu stellen. Nach dem Anzünden ist die Feuerraumtür zu schließen.
• Der Anheizvorgang ist abhängig vom Kaminzug. Sobald der komplette Brennstoff lebhaft brennt, wird der Hebel auf „Heizbetrieb“ gestellt.

Anheizen

Heizbetrieb

ON

Zuluft verschlossen

ON

Während des Heizbetriebes darf der Hebel nicht auf „Zuluft verschlossen“ 0“ gestellt werden, da dies zu einer Verpuffung führen kann.

5.5. Brennstoff nachlegen

Das Nachlegen vom Brennstoff sollte nur auf die Glut (keine Flamme mehr) erfolgen.

• Vor dem Öffnen der Feuerraumtür sollten der Hebel auf „Zuluft verschlossen“ 0“ gestellt werden um das Austreten von Rauchgasen von der Brennkammer in den Wohnraum zu verhindern.
• Nach der Brennstoffaufgabe schließen Sie wieder die Feuerraumtür.
• Anschließend sind ist der Hebel wieder auf „Anheizen“ ON“ zu stellen um die Zeitspanne bis zum Entzünden des Brennstoffes möglichst kurz zu halten.
• Sobald der Brennstoff lebhaft brennt, ist der Hebel wieder auf „Heizbetrieb“ zu stellen.

5.6. Überhitzung

Um Überhitzungsschäden wie zu vermieden darf die maximal zulässige Brennstoffmenge pro Auflage nicht überschritten werden (siehe Geräteblatt). Es kann zu Schäden führen bei Schamotte, Rost, Stehrost, Kachelrisse, Verfärbungen von Verkleidungsteilen, Speichersteine und Glasscheibe, Deformationen von Blechteilen, Zerstörung von Dichtungen und Abdeckglasplatten, etc. Es erlischt jeglicher Gewährleistungsanspruch.

5.7. Aschenentleerung

Nach längerem Brennen, zumindest einmal täglich, ist die Asche mit Hilfe eines Schürhakens durch den Rost in den Aschekasten abzuführen und der Aschenkasten zu entleeren. Achten Sie bitte darauf, dass der Aschekasten bei ca. halber Füllung entleert wird, damit der Aschekegel nicht den Rost berührt.

Es besteht die Gefahr, dass die Luftzirkulation unterbrochen wird, somit zu wenig Kühlung stattfindet und es in Folge zur Überhitzung und zur Beschädigung vom Rost kommt.

Vor der Ascheentleerung bitte stets prüfen, dass keine Restglut in der Asche ist. Auch wenn die Asche kalt ist, können sich eventuell noch Glutreste darin befinden und zu einem Brand im Abfallbehälter führen.

6. Reinigung und Pflege

• Mindestens einmal jährlich, im Bedarfsfall auch öfter, sollten Sie Ihren Kaminofen im kalten Zustand reinigen und pflegen. Dabei sind Ascheablagerungen im Rauchrohr sowie auf den Rauchumlenkblechen bzw. Zugumlenkplatten zu beseitigen. Zugumlenkplatten können zum Reinigen entfernt werden (siehe Geräteblatt).
• Türglasscheibe: Die umweltfreundlichste Reinigung erfolgt dadurch, dass sie ein feuchtes Tuch in die Holzasche eintauchen und damit die Scheibe putzen. Die Verwendung von speziellen Kaminscheibenreiniger ist ebenso möglich wie herkömmliche Glasreiniger (ohne ätzende Säuren und Lösungsmittel).
• Der Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt ihr zuständiger Schornsteinfeger Auskunft.

Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.

7. Störungen, Ursachen

Störung:	Ursache:	Abhilfe:
Der Ofen heizt schlecht oder raucht:	Kaminzug zu gering(min 10 Pa. am Abgasstutzen)	Undichte Schornstein-Reinigungsöffnungen abdichten.Kaminzugmessung vom zuständigen Schornsteinfeger durchführen lassen.
	der Ofen oder das Ofenrohr verrußt sind	Ofen und Ofenrohre rechtzeitig reinigen
	der Anschluss des Ofens am Schornstein undicht ist	Anschluss überprüfen und abdichten
	der Ofen mit zu viel Brennstoff geheizt wird	Brennstoffmenge laut Geräteblatt verwenden
	der Ofen falsch angeschlossen wurde oder der Schornstein überlastet ist	Beratung durch den Schornsteinfeger
	Frischluftzufuhr von außen fehlt	Täglich Stoßlüften
	Schlechte Wetterverhältnisse,(Übergangszeit)	Eventuell den Hebel vom Luftregler auf „Anheizen“ stellen.
	Holzscheiten zu groß gewählt	Kleinere Scheite verwenden (max. 0,7kg/Stk.)
Brennstoff brennt zu schnell ab:	Undichtheit am Gerät (Dichtung Türe,Glas)	Dichtungen erneuern
	Kaminzug zu hoch(max. 20 Pa. am Abgasstutzen)	Zugbegrenzung einbauen lassen
Türglasscheibe verschmutzt schnell:	Holz zu feucht	Uberprüfen, max. 17% Restfeuchte
	Holzscheite zu groß gewählt,	Kleinere Scheiten verwenden (max. 0,7kg/Stk.)
	Kaminzug zu gering(min. 10 Pa. am Abgasstutzen)	Undichte Schornstein-Reinigungsöffnungen abdichten.Kaminzugmessung vom zuständigen Schornsteinfeger durchführen lassen.
	Anheizluftschieber immer geöffnet Stellung“ON”	Wenn das Brenngut lebhaft brenntAnheizschieber - Stellung „Heizbetrieb“
	Kaminzug zu hoch(max. 20 Pa. am Abgasstutzen)	Zugbegrenzung einbauen lassen
Türglasscheibe wird „milchig“	Überhitzung	Neue Scheibe
Rauchbelästigung:	Brennstoff nicht heruntergebrannt	Nur auf Grundglut nachlegen (keine Flamme)
	Kaminzug zu gering,(min 10 Pa. am Abgasstutzen)	Undichte Schornstein-Reinigungsöffnungen abdichten.Kaminzugmessung vom zuständigen Schornsteinfeger durchführen lassen.

8. Gewährleistung

HAAS + SOHN leistet dem Erwerber Gewähr im Rahmen der gesetzlichen Bestimmungen. Die zweijährige Gewährleistungsfrist beginnt mit dem Zeitpunkt der tatsächlichen Übergabe zu laufen.

Zum Nachweis ist die Rechnung vorzulegen.

Im Fall, dass an Ihrem Gerät innerhalb der Gewährleistungsfrist ein Mangel auftritt, wird HAAS + SOHN diesen Mangel in kürzest möglicher Zeit beheben (verbessern) oder wahlweise die mangelhafte Sache austauschen. Eine Vertragsaufhebung/Preisminderung ist ausgeschlossen, sofern dies nicht den gesetzlichen Bestimmungen widerspricht. Es dürfen nur Ersatzteile verwendet werden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten werden.

Veränderungen am Kaufgegenstand, die mit der gewöhnlichen Nutzung verbunden sind, (Verschleiß der feuerberührten Teile wie z.B. Brennraumauskleidung, Brennertopf, Zündpatrone, Brennmulden, Rost, Lack, Zug- und Umlenkplatten, Sensoren, Glaskeramik und Dichtungen, Dichtungen jeglicher Art, Griffe), schließen eine Gewährleistung aus.

Nicht durchgeführte oder mangelhafte Wartung bzw. Reinigung, ein fehlerhaft auf das Gerät eingestellter bzw. ungenügender oder zu starker Kaminzug, unsachgemäße Inanspruchnahme, Nachlässigkeiten und Änderungen am Gerät, schließen eine Gewährleistung ebenfalls aus.

9. Ersatzteilbestellungen / Serviceanfragen / Reklamationen

Bitte wenden Sie sich für die Bestellung von Ersatzteilen oder für Anfragen zu Reparaturen und Service sowie bei eventuellen Reklamationen immer direkt an Ihren Haas+Sohn Vertriebspartner, bei dem Sie das Gerät erworben haben.

Dmit Ihre Anfrage rasch bearbeitet werden kann sind folgende Daten vom Typenschild unbedingt notwendig:

• Genaue Typenbezeichnung (Ausführung des Modells)
- Herstellnummer

Das Typenschild befindet sich auf der Ofenrückseite sowie auf der Titelseite der Bedienungsanleitung.

9.1. Ersatzteilbestellungen

Beachten Sie bitte außerdem die technischen Zeichnungen und Tabellen auf dem Geräteblatt, hier finden Sie die richtige Bezeichnung des benötigten Ersatzteiles.

Bei Bestellung von Schamotte-Ersatzteilen finden sie diese im Detail im Geräteblatt unter Kapitel 2.1 Ersatzteil Brennraum. In diesen Zeichnungen sind die Schamottesteine mit den Buchstaben A-D gekennzeichnet.

Maß- und Konstruktionsänderungen, technische und optischen Änderungen, Irrtümer, Satz- und Druckfehler vorbehalten.

Alle Dokumente wie zB. Bedienungsanleitung, Geräteblatt, Prüfberichte, etc. und Kontaktdaten finden sie auch unter:
