Produkttyp	Gartenhäcksler
Marke	Cramer
Modell	Summer-time 2300
Spannung	230 V / 50 Hz
Motorleistung	2,4 kW
Elektrische Absicherung	16 A (träge)
Durchschnittlicher Verbrauch	ca. 1,2 kWh
Maximale Aststärke	40 mm
Anzahl Messer	4
Gewicht	47 kg
Abmessungen (H x B x T)	1300 x 520 x 750 mm
Räder	Vollgummi-Bandagenrad 200 x 50 mm
Gemessener Schallleistungspegel	100 dB(A)
Garantierter Schallleistungspegel	102 dB(A)
Anwendungsbereich	Zerkleinerung von Gartenabfällen wie Laub, Hecken- und Baumschnitt, verblühte Blumen
Sicherheitseinrichtungen	Überstromschutzschalter, Scheibenbremse, Sicherheitsschieber
Wartung	Messer nachschleifen oder paarweise wechseln, regelmäßige Reinigung
Ersatzteile	Ersatzteilliste im Lieferumfang enthalten
Besonderheiten	Asteinführstutzen für dickes Holz, umschaltbarer Schieber für grobes/feines Häckselgut

Häufig gestellte Fragen - Summer-time 2300 Cramer

Wie schalte ich den Häcksler ein?

Netzstecker einstecken und den grünen Druckknopf am Schalter betätigen. Beim Summer-time 2300 ist die Drehrichtung zu beachten (siehe Pfeil).

Was tun bei Verstopfung?

Gerät ausschalten und Netzstecker ziehen. Den Schnellverschluss am Fülltrichter lösen, die Verstopfung beseitigen, dann den Trichter schließen und den Bremshebel vorziehen. Wieder einschalten.

Wie wechsle ich die Messer?

Handschuhe anziehen, Netzstecker ziehen. Messerscheibe mit einem Holzstück gegen Verdrehen sichern. Die Messer nur im kompletten Satz oder paarweise wechseln, um Unwucht zu vermeiden.

Welche Materialien kann ich häckseln?

Geeignet sind Laub, Hecken- und Baumschnitt, verblühte Blumen, Papier- und Kartonabfälle (angefeuchtet) sowie feuchtes Material. Für Äste ab 2 cm Durchmesser den Asteinführstutzen verwenden.

Warum schaltet sich das Gerät selbstständig aus?

Das ist der Überstromschutzschalter bei Überlastung oder Blockierung. Ca. 5 Minuten warten, dann wieder einschalten. Prüfen Sie auch die Netzsicherung und die Zuleitung auf Überhitzung.

Wie reinige ich den Häcksler nach Gebrauch?

Netzstecker ziehen. Das Gerät säubern, besonders nach feuchtem Häckselgut. Zur Reinigung der Messerscheibe diese mit einem Holzblock sichern.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Handschuhe, Schutzbrille und Gehörschutz. Halten Sie Sicherheitsabstand zum Auswurfbereich. Nicht bei Regen oder Nässe betreiben. Vor Wartungsarbeiten immer Netzstecker ziehen.

Kann ich den Häcksler für die Kompostierung nutzen?

Ja, gehäckseltes Material verrottet schneller. Tipps: Verschiedene Gartenabfälle mischen, Mikroorganismen hinzufügen, für ausreichend Luft und Feuchtigkeit sorgen.

Wie stelle ich die Körnung des Häckselguts ein?

Durch Hochziehen des Schiebers am Trichter: In oberer Position entsteht grobes, in unterer Position feines Häckselgut. Vor dem Ausklappen des Trichters den Schieber hochziehen.

Wo finde ich Ersatzteile und die Ersatzteilliste?

Die Ersatzteilliste liegt der Bedienungsanleitung bei. Bei Bestellung bitte die Artikelnummer und die Maschinennummer angeben.

BEDIENUNGSANLEITUNG Summer-time 2300 Cramer

Bedienungsanleitung und Ersatzteilliste

SUMMER-TIME 2100	2300
KOMPOST-MEISTER	2400	3500
KOMPOST-MEISTER SILENT	2400	3500

Inhalt:

1. Anwendungsbereich
2. Geräteaufbau
3. Sicherheitstechnische Hinweise
4. Inbetriebnahme
5. Arbeitshinweise
6. Technische Daten
7. Ersatzteile
8. Wartungshinweise
9. Störungshinweise
10. Tipps zum Häckseln
11. Konformitätserklärung
12. Ersatzteilliste
13. Konformitätserklärung

Lieber Gartenfreund!

Wir gratulieren Ihnen zum Kauf Ihres Gartenhäcksler.

An diesem Gerät werden Sie lange Freude haben, wenn

Sie nachfolgende Hinweise beachten:

1. Anwendungsbereich

Das Gerät ist bestimmt für die Zerkleinerung von Gartenabfällen aller Art, wie z.B. Laub, Hecken- und Baumschnitt, verblühte Blumen etc. Für Holz ab 2 cm. Durchmesser sollten Sie den Asteinführstutzen benutzen. Durch die Zerkleinerung wird erreicht, dass das Häckselgut sehr viel schneller zu Kompost verrottet, als wenn es unzerkleinert bliebe. Achtung: grobkörniges Häckselgut begünstigt die unbedingt notwendige Sauerstoffzufuhr. Das Gerät darf nur nach vorstehender Einsatzbeschreibung, unter Verwendung der Sicherheitseinrichtungen, bestimmungsgemäß verwendet werden.

2. Geräteaufbau

Das Gerät ist werksseitig fertig montiert. Von Inbetriebnahme empfehlen wir zu kontrollieren, ob auf der Messerscheibe durch Transport oder Lagerung möglicherweise Fremdkörper liegen, die das Gerät beim Anlaufen blockieren würden. Nach einer Betriebsdauer von ca. 1 Stunde sollten alle Messerbefestigungsschrauben und die Befestigungsschraube der Messerscheibe nachgezogen werden.

3. Sicherheitstechnische Hinweise:

Grundregel:

Vor jeder Inbetriebnahme das Gerät auf Verkehrs- und Betriebssicherheit überprüfen!

1. Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die allgemein gültigen Sicherheits- und Unfallverhütungsvorschriften!
2. Die angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb: die Beachtung dient Ihrer Sicherheit!
3. Jugendliche unter 18 Jahre dürfen die Maschine nicht bedienen.
4. Der Benutzer ist gegenüber Dritten im Arbeitsbereich verantwortlich.
5. Der Aufenthalt im Gefahrenbereich, insbesondere im Auswurfbereich, der Maschine ist verboten!
6. Die Bedienungsperson muss Handschuhe tragen, ggf. Schutzbrille und Gehörschutz.
7. Die angegebene Drehzahl (Abtriebsdrehzahl) darf nicht überschritten werden.
8. Die Maschine darf nur auf sicheren Standplätzen, die frei von Hindernissen sind, betrieben werden.
9. Zum Nachschieben von kurzem Material sind Hilfsmittel in Form von ausreichend langen Rundhölzern zu verwenden.
10. Die Maschine darf nur auf ebenem, tragfähigem Boden abgestellt werden (Kippgefahr).
11. Beim Verlassen der Maschine Netzstecker ziehen.

4. Verwendete Symbole

Vor Inbetriebnahme die Bedienungsanleitung Sicherheitsweise lesen und beachten.

Vor Reperatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Gefahr durch fortschleuderne Teile bei laufendem Motor Sicherheitsabstand halten.

Während des Betriebs Schutzeinrichtung nicht öffnen oder entfernen.

Bei Betrieb Augen-, Gehör- und Handschutz tragen. Bei Regen und Nässe Inbetriebnahme verboten.

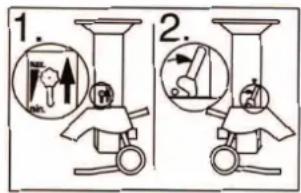

Schieber hochziehen vor dem Ausklappen des Trichters.

Durch Hochziehen des Schiebers entsteht grobes oder feines Schreddergut.

4.1. Inbetriebnahme

Bevor Sie den Netzstecker in die Steckdose einstecken, überprüfen Sie bitte, ob die Netzspannung mit dem Typenschild übereinstimmt. Die Spannung muss beim Kompost-Meister 2400: 230 V, beim 3500: 400 V betragen. Die Zuleitung muss mit 16 Ampère (träge) abgesichert sein. Nach dem Einstecken des Netzsteckers ist das Gerät betriebsbereit, es wird über die am Schalter befindlichen Druckknöpfe ein- und ausgeschaltet.

Achtung! Beim Summer-Time 2300 und Kompost-Meister 3500 Drehrichtung beachten, siehe Drehrichtungspfeil an der Maschine. Der Elektromotor ist durch einen Überstromschutzschalter gesichert, der die Stromzufuhr im Schalter bei Überlastung und Blockierung abschaltet. Ist durch Überlastung oder Blockierung die Stromzufuhr unterbrochen, warten Sie bitte ca. 5 Minuten, um das Gerät neu einzuschalten. Dazu wieder den grünen Schaltknopf betätigen. Sollte das Gerät verstopft sein, schalten Sie das Gerät aus und ziehen unbedingt den Netzstecker. Durch Lösen des Schnellverschlusses am Fülltrichter wird die Messerscheibe durch eine eingebaute Scheibenbremse blockiert.

Vor dem Aufklappen ist der Schieber beim Kompost-Meister hochzuziehen, da sonst ein Seitenmesser den Schieber verbiegen kann. Nach dem Aufklappen des Fülltrichters beseitigen Sie die Verstopfungsursache und schließen den Trichter durch Vorziehen des Bremshebels.

Stecken Sie bitte den Netzschalter in die Steckdose und schalten das Gerät wieder ein. Die Maschine muss auf ebenem und festem Boden aufgestellt werden, sonst besteht Kippgefahr. Die Anschlussleitung muss einen Querschnitt von mindestens 3 x 1,5mm² haben bei einer max. länge von 20 m.

Je länger die Anschlussleitung, desto geringer ist die Motorleistung. Die Steckverbindung muss bruchsicher und spritzwasser geschützt sein. Das Zuleitungskabel ist vor Inbetriebnahme des Gerätes auf Schadstellen zu überprüfen. Ortsveränderliche Geräte, welche im Freien verwendet werden, müssen über Fehlerstromschutzschalter angeschlossen werden.

5. Arbeitshinweise

1. Durch Sicherheitsvorschriften ist die Einfüllöffnung des Gerätes begrenzt, d.h. das zu kompostierende Gut soll nicht mit Gewalt durch die Öffnung gepreßt werden, sondern lose in das Gerät eingegeben werden.
2. Das zu kompostierende Gut nur bei laufendem Gerät eingeben.
3. Achten Sie darauf, dass möglichst nur unverschmutztes Häckselgut verarbeitet wird. Erde verschleißt die Messer in starkem Maße und verschmutzte Gartenabfälle sollten, wenn es sich nicht vermeiden lässt, erst am Schluss der Arbeit gehäckselt werden.
4. Seitenmesser und Schnitzelmesser sind Verschleißteile. Sind die Messer stumpf geworden, so können sie nachgeschliffen werden, denn scharfe Messer erleichtern das Arbeiten erheblich.
   Das Nachschleifen sollte von einer Fachwerkstatt durchgeführt werden. Dabei ist zu achten, dass die gehärteten Messerflanken nicht ausglühen.
5. Achten Sie darauf, dass der Auswurf stets frei ist und ein Mindestabstand von 10 cm zum angehäufelten gehäckselten Material eingehalten wird. Ansonsten verstopft das Gerät sofort durch einen Luftrückstau.

6. Wichtig:

Bitte den Gartenhäcksler erst dann abstellen, wenn kein Gartenabfall mehr im Schneidewerk verarbeitet wird. Sie hören das am ruhigen Lauf des Schneidwerks. Wenn der Häcksler abgestellt wird, solange sich noch Gartenabfall im Schneidewerk befindet, kann das Schneidwerk beim Einschalten blockieren.

7.Ersatzteile

Beiliegend finden Sie eine Ersatzteilliste für ihr Gerät, aus der die Ersatzteile für das Gerät erkennbar sind. Bei Bestellung bitten wir, die Artikelnummer und die Maschinennummer anzugeben.

8.Wartungshinweise

Bei Wartungs- und Reinigungsarbeiten oder Öffnen des Einfülltrichters ist unbedingt der Netzstecker zu ziehen.

Beim Wechseln der Werkzeuge Handschuhe anziehen. Die Messerscheibe mit einem Holzstück gegen Verdrehen sichern.

Die Schneidwerkzeuge dürfen nur im kompletten Satz oder mindestens paarweise gewechselt werden, sonst besteht Unwuchtgefahr.

Um die Leitung des Gerätes zu erhalten, sind rechtzeitig die Messer nachzuschleifen bzw. neu einzubauen.

Nach Gebrauch das Gerät säubern, besonders nach dem Häckseln von feuchtem Gut.

Zur Demontage der Messerscheibe wird die in der Mitte befindliche Sechskantschraube M 8 herausgedreht und die mitgelieferte Sechskantschraube M 12, die dem Werkzeugsatz des Gerätes beiliegt, eingedreht und als Abzieher für die Messerscheibe verwendet.

Beim Abziehen der Messerscheibe ist darauf zu achten, dass die Distanzscheibe zwischen Antriebswelle und Messerscheibe nicht wegfallen, andernfalls arbeitet die Bremse nicht ausreichend.

Wir wünschen Ihnen viel Freude bei der Benutzung Ihres Gartenhäkslers

6.Technische Daten:

Type:	Summer-Time2100 2300 2400	Summer-Time(Silent)	3500	Kompost-Meister3500	Kompost-Meister(Silent)	Kompost-Meister
Antrieb:	Elektromotor	Elektromotor		Elektromotor	Elektromotor	Elektromotor
	230 V / 50 Hz2,4 kW	230 V / 50 Hz3,5 kW		230 V / 50 Hz2,4 kW	3x400 V / 50 Hz3,5 kW	3x400 V / 50 Hz
Elektrische Absicherung:	16 Aträge	16 Aträge		16 Aträge	16 Aträge	16 Aträge
∅ Verbrauch	ca. 1,2 kWh	ca. 1,8 kWh		ca. 2,0 kWh	ca. 2,4 kWh	ca. 2,4 kWh
Schallleistungspegel+ Unsicherheit	110,2
Garantierter Schall-leistungspegel	110 dBA
Bereifung:	Vollgummi-Bandagenrad 200 x 50 mm
Gewicht kg:	45	47	50	50	50	50
Maße H mm:B mm:L mm:	1300520750	1300520750	1300520750	1300520750	1300520750	1300520750
Anzahl der Messer:	4	6	6	6	6	6
Verarbeitung vonÄsten bis zu ø mm:	40	40	40	40	40	40
Messung von A-bewerteten Schalldruckpegeln an 6 Mikrofonpositionen gemäß ISO 11094:1991, Nummer 7.1 Messdauer 5 sek, Messradius 4m. Für die Messung wurden 4 Kiefernholzstücke (Abmessungen 12x24x200) kurz nacheinander in den Aststutzen geworfen.

Technische Änderungen vorbehalten

9. Störungsbeseitigung

a) Gerät will nicht anlaufen, gibt keinen Ton von sich.

Prüfen, ob Strom in Zuleitung vorhanden ist. Ggf. Haussicherung kontrollieren.

b) Gerät geht nach einer gewissen Betriebszeit selbstständig aus.

Prüfen, ob Netzsicherung noch eingeschaltet ist. Ist die Motortemperatur hoch, so warten Sie, bis der Motor abgekühlt ist. Derweil prüfen Sie bitte, ob sich das Zuleitungskabel ebenfalls erwärmt hat. Dies ist ein Hinweis darauf, dass die Zuleitung entweder zu lang ist, oder einen zu geringen Querschnitt hat.

c) Gerät will nicht anlaufen; Motor brummt.

Prüfen Sie, ob die Messerscheibe frei durchdreht. Wenn ja, dann setzen Sie sich mit Ihrem Händler in Verbindung, da wahrscheinlich am Motor ein Schaden entstanden ist, der durch eine Fachwerkstatt behoben werden sollte.

10. Tipps zum Häckseln

• das gehäckselte Gut soll nicht zu grob und nicht zu fein sein; mindestens aber angeschlagen sein, damit sich die Mikroorganismen
• gut entfalten können
• holziges Astmaterial sollte durch den Aststutzen zerkleinert werden

Wir wünschen Ihnen viel Freude bei der Arbeit mit Ihrem Kompost-Meister. Und wenn Ihr Garten größer geworden sein sollte oder auch andere Abfälle zerkleinert werden sollten, sind wir für Sie der Ansprechpartner in Sachen Schreddertechnik mit einer breiten Produktpalette.

CRAMER = SCHREDDERTECHNIK für Garten- und Landschaftpflege.

Weitere Unterlagen senden wir Ihnen gern auf Anforderung zu.

• alle übrigen - auch harte Gartenabfälle - können über den Einfülltrichter zugeführt werden
• Papier- und Kartonabfälle (möglichst feucht, um den Rotteprozess zu beschleunigen) können ebenfalls ohne Bedenken durch den Einfülltrichter hineingegeben werden; das Messerwerk ist außerordentlich robust
• feuchtes Material - wie z.B. Gemüseabfälle, nasses Laub, Stauden etc. - können bedenkenlos gehäckselt werden: kein Verstopfen!

Tipps zum Kompostieren

• viele verschiedene Gartenabfälle verwenden
• Häckselgut gut mischen bzw. schichten
• Rasenabschnitt mit anderen Abfällen mischen, um Schimmelprozess zu vermeiden
• Mikroorganismen (im Fachhandel erhältlich) zwischen das Häckselgut streuen, dann wird der Rotteprozess zusätzlich beschleunigt
• viel Luft und Wasser fördert den Rotteprozess (die Mikroorganismen können sich voll entfalten)
  • anorganische Stoffe vermeiden
• Komposthaufen oder -miete nach mehreren Wochen umsetzen
• das Endprodukt ist ausgezeichneter Humus, bestens einsetzbar als Dünger in Ihrem Garten
• setzen Sie auf diesen biologischen einwandfreien Dünger, so können Sie auf teure, gekaufte Zusatzstoffe verzichten

11. Konformitätserklärung

EG-Konformitätserklärung

EF-overensstemmeiseserklraering

Wir / We / Nous / Noi / Nós / Wij / Nosotros / Vi

Cramer GmbH Reimersstr. 36

D-26789 Leer

erklären, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / declaramos que as máquinas / verklaren dat de machine / declaramos que la máquina / erklærer hermed, at maskinen

Gartenhäksler

Typ / Type / Type / Tipo / Tipo / Type / Tipo / Type

Summer-Time 2100/2300, Kompost-Meister 2400/3500/2400 Silent/3500 Silent

mit folgenden EG-Richtlinien übereinstimmt / conforms to the specifications of the following EC directives / est conforme aux spécifications des directives CE suivantes / è conforme alle seguenti direttive CE / estão em conformidade com as seguintes directrizes da CE / overeenkomt met de volgende richtlijnen / está conforme con las especificaciones de las siguientes directivas / svarer til følgende EF-direktiver:

2006/42/EG, 2004/108/EG, 2000/14/EG

	ST 2100	ST 2300	KM 2400	KM 3500	KM 2400Silent	KM 3500Silent
Gemessener Schallleistungspegel	108,7 dB(A)	100 dB(A)	108,7 dB(A)	108,7 dB(A)	106,7 dB(A)	106,7 dB(A)
Garantierter Schallleistungspegel	110 dB(A)	102 dB(A)	110 dB(A)	110 dB(A)	108 dB(A)	108 dB(A)

Benannte Stelle: DLG-Testzentrum Technik & Betriebsmittel, Max-Eyth-Weg 1, D-64823 Groß-Umstadt

Angewandtes Konformitätsbewertungsverfahren / Conformity assessment procedure followed / La procédure appliquée pour l'évaluation de la conformité / Procedimento di valutazione della conformità applicata / Procedimento aplicado para a avaliação da conformidade / Toegepaste procedure voor de evaluatie van de conformiteit / Procedimiento aplicado para la evaluación de la conformidad / Anvendt procedure ved bedømmelse af koformitete:

Anhang V

Leer, 01.08.2010

A. Peters Geschäftsführung

1. Schaltplan KOMPOST-MEISTER 2400


Schaltplan KOMPOST-MEISTER 3500

Summer-Time 2100/2300
Kompost-Meister 2400/3500

Elektro-Antrieb mit Messerscheibe 2100/2300/2400/3500
