BEDIENUNGSANLEITUNG TK17 Tielbürger

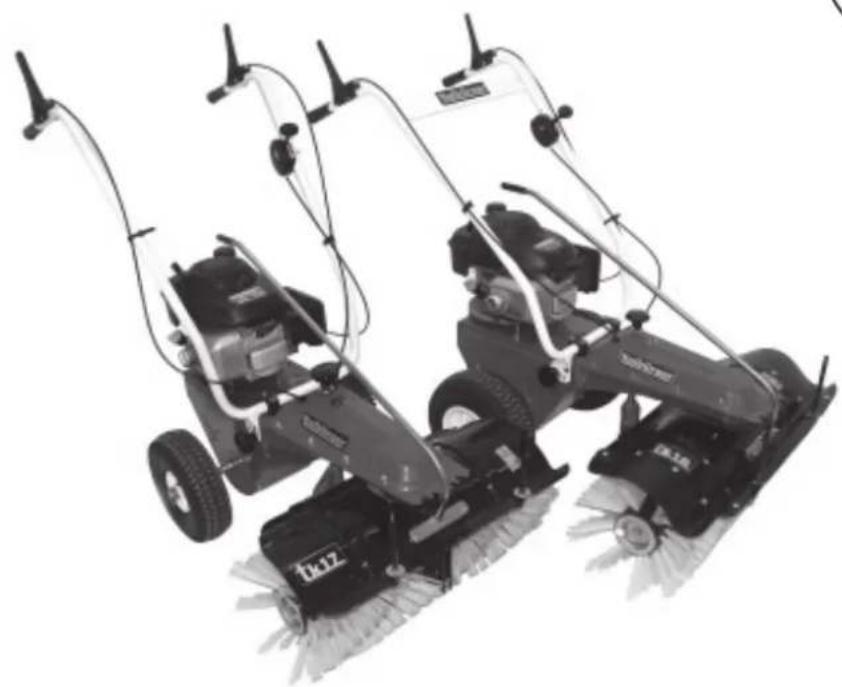

Betriebsanleitung Kehrmaschine
D
AD-380-040TS, AD-381-040TS, AD-390-040TS, AD-391-040TS, AD-392-040TS
tk17 / tk18


1 Die Betriebsanleitung 2
1.1 Allgemeines 2
1.2 Warnhinweise und Symbole 3
2 Grundlegende Sicherheitshinweise 4
2.1 Bestimmungsgemäße Verwendung 4
2.2 Organisatorische Maßnahmen 4
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten 5
3 Auslieferungszustand und Lieferumfang 5
4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung 6
5 Montage 7
6 Inbetriebnahme 14
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb 14
6.2 Lenkerhöhenverstellung 15
6.3 Bürstendruck 16
6.4 Einstellen der Wurfrichtung 17
6.5 Kehrgutbehälter (Zubehör) 18

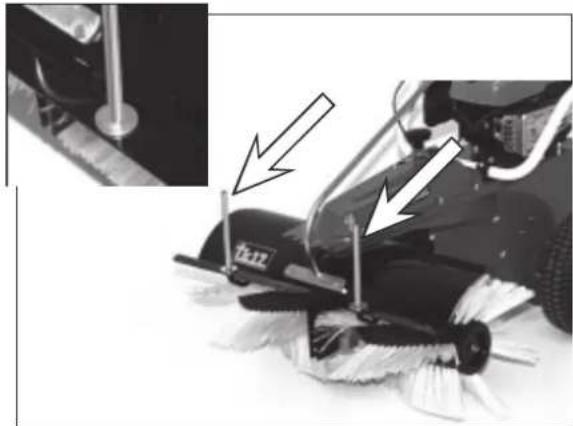

6.6 Steinschlagschutzplane (Zubehör) 19

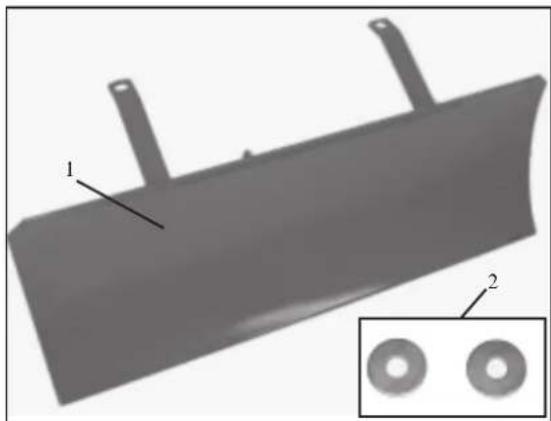

6.7 Räumschild (Zubehör) 20

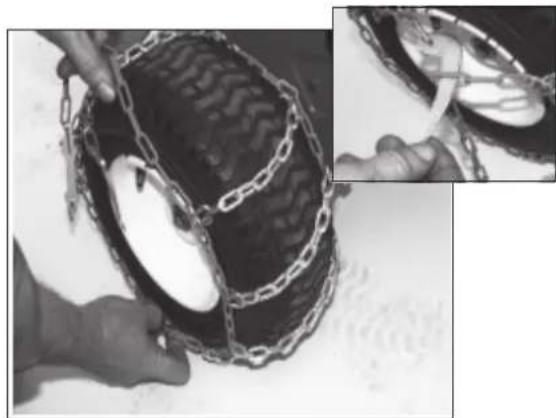

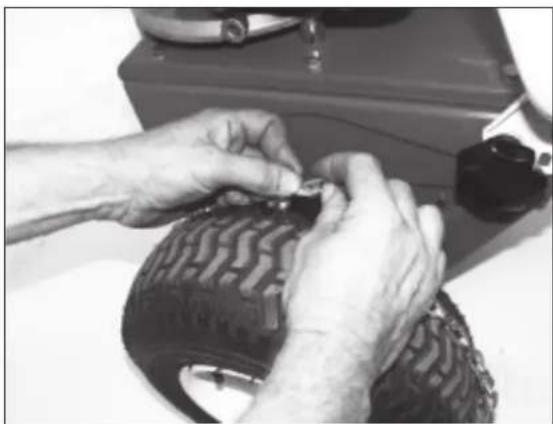

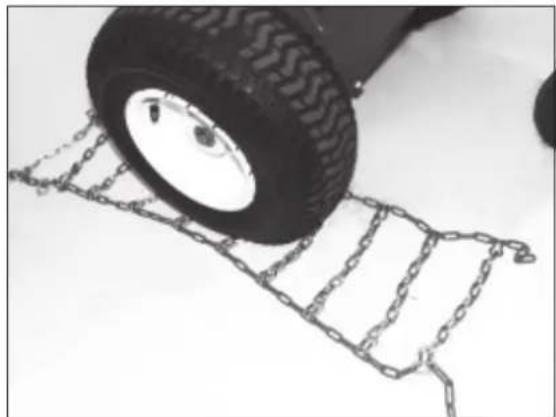

6.8 Schneeketten (Zubehör) 21
6.9 Fahrantrieb und Kehrbürstenantrieb 22
6.10 Motor starten / ausschalten (Kurzanleitung) 23
7 Wartung und Pflege 24
7.1 Grundlegende Sicherheitshinweise 24

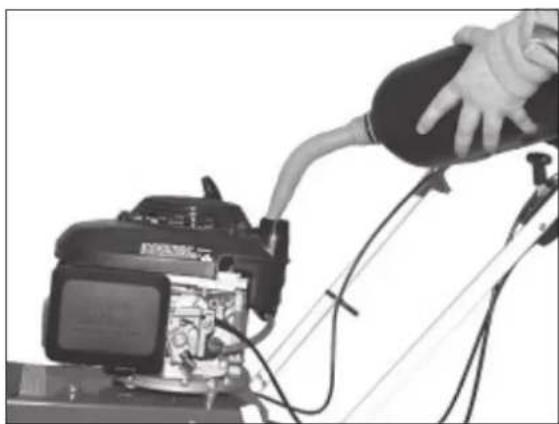

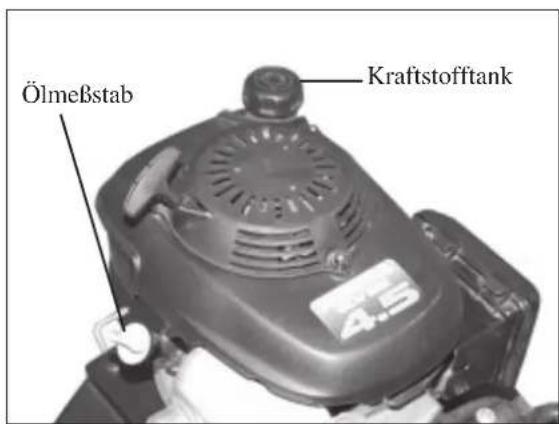

7.2 Kraftstoff tanken 25

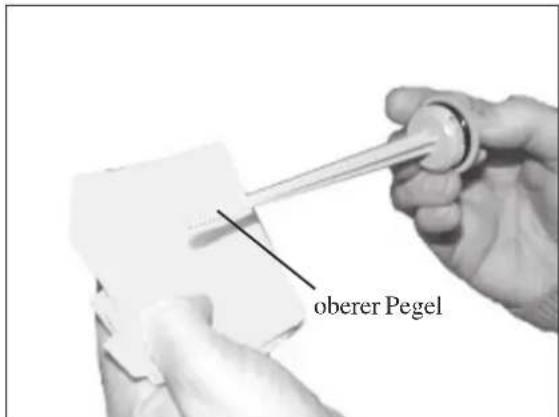

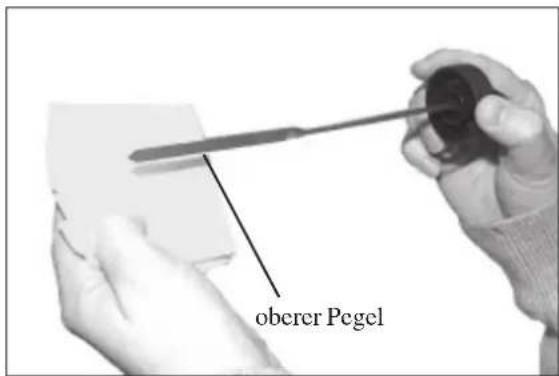

7.3 Ölkontrolle 26
7.4 Austausch der Kehrbürsten 28
7.5 Gerät reinigen 29

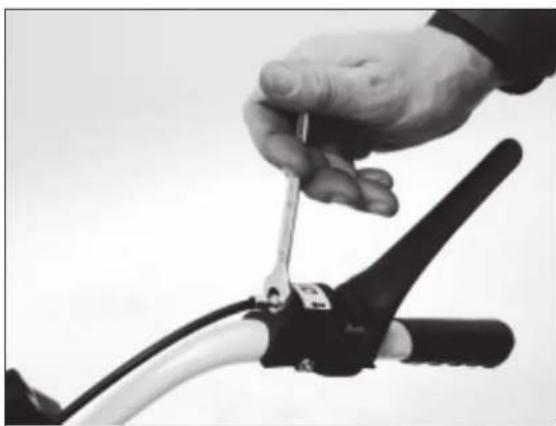

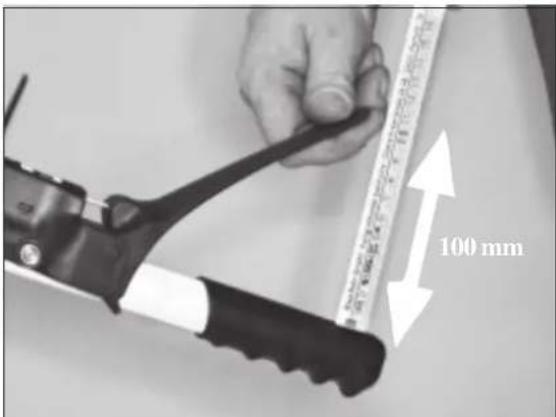

7.6 Einstellen bzw. Nachstellen der Bowdenzüge 30

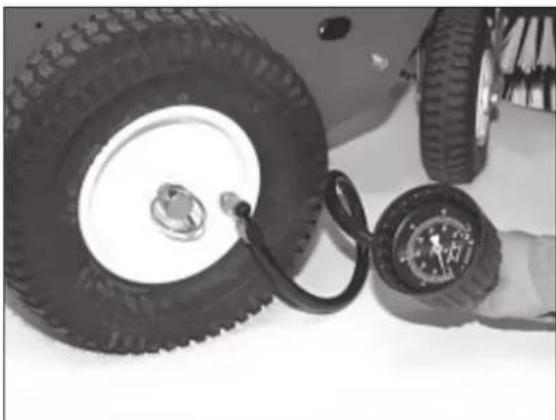

7.7 Reifenfülldruck prüfen und korrigieren 31

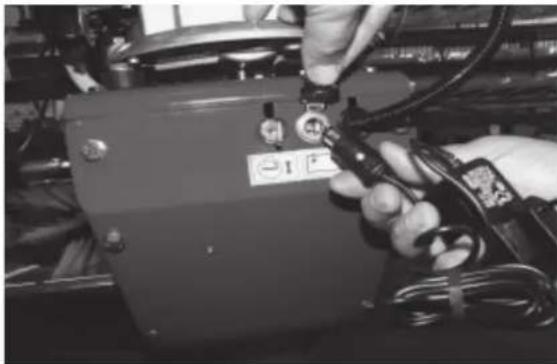

7.8 Batterie laden 31
7.9 Reinigung Luftfilter 32
7.10 Einlagerung 32
7.11 Wartungsplan 32
8 Störungen und ihre Beseitigung 33

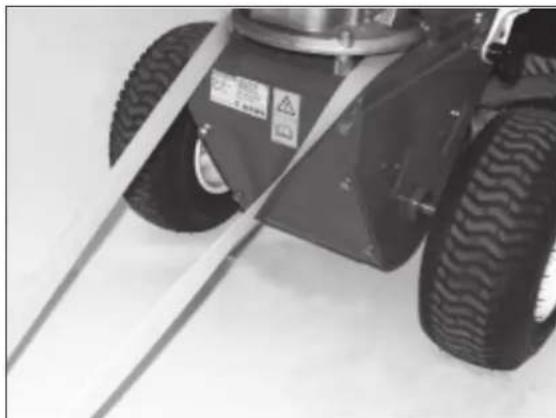

9 Transport 35
10 Technische Daten 36
10.1tk17 36
10.2tk18 37
11 EG-Konformitätserklärung 38
1 Die Betriebsanleitung
1.1 Allgemeines
Diese Betriebsanleitung soll erleichtern, die Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
Die Betriebsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
Die Betriebsanleitung muss ständig am Einsatzort der Maschine verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten mit/an der Maschine z. B.
-Bedienung, einschließlich Rüsten, Störungsbehebung im Arbeitsablauf, Beseitigung von Produktionsabfällen, Pflege, Entsorgung von Betriebs- und Hilfsstoffen
-Instandhaltung (Wartung, Inspektion, Instandsetzung) und/oder
-Transport beauftragt ist.
Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten.
1.2 Warnhinweise und Symbole

Betriebsanleitung lesen

GEFAHR! bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

WARNUNG! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Tod oder schwerste Verletzungen eintreten.

VORSICHT! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen eintreten.

WICHTIG! bezeichnet Anwendungstipps und andere nützliche Informationen.

Kein Werkzeug verwenden

Auf Werkbank arbeiten
| Symbol | Typ Beispiele: | Erklärung |
| Schraube | M8 x 16 | M = MetrischS = Durchmesser in mm16= Länge in mm |
| Scheibe | 8,1 - 58 - 5 | 8,1 = Innendurchmesser58= Außendurchmesser5= Materialstärke in mm |
| Mutter | M8 (S) | M = Metrisch8 = Innendurchmesser in mm(S)= Sicherungsmutter |
| Ring-MaulschlüsselSechskantschraubendreherSchraubendreher | 8 | 8= Größe in mm |
| Kreuzschlitzschraubendreher | PZ 2PH 2 | PZ 2 = Pozidrive Größe 2PH2 = Phillips Größe 2 |
2 Grundlegende Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte entstehen.
Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
Die Maschine ist ausschließlich für das Kehren in der Anlagenpflege und im Winterdienst bestimmt. Eine an-
dere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Die Maschine darf z.B. nicht zum Kehren von Futtermitteln genutzt werden. Es könnten sich Borsten lösen, die vom Tier verzehrt werden und zu Verletzungen führen. Für hieraus resultierende Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. Die Maschine ist ausschließlich für den privaten, nicht gewerblichen Gebrauch bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung und die Einhaltung der Inspektions- und Wartungsbedingungen.
Die Kehrmaschine darf nur mit vom Hersteller zugelassenen Bürsten betrieben werden.
2.2 Organisatorische Maßnahmen
Die Betriebsanleitung ständig am Einsatzort der Maschine griffbereit aufbewahren!
Ergänzend zur Betriebsanleitung allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz beachten und anweisen!
Derartige Pflichten können auch z. B. den Umgang mit Gefahrstoffen oder das Zurverfügungstellen/Tragen persönlicher Schutzausrüstungen oder straßenverkehrsrechtliche Regelungen betreffen.
Betriebsanleitung um Anweisungen einschließlich Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, z. B. hinsichtlich Arbeitsorganisation, Arbeitsabläufen, eingesetztem Personal, ergänzen.
Das mit Tätigkeiten an der Maschine beauftragte Personal muss vor Arbeitsbeginn die Betriebsanleitung, und hier besonders das Kapitel Sicherheitshinweise, gelesen haben. Während des Arbeitseinsatzes ist es zu spät. Dies gilt in besonderem Maße für nur gelegentlich, z. B. beim Rüsten, Warten, an der Maschine tätig werdendes Personal.
Zumindest gelegentlich sicherheits- und gefahrenbewusstes Arbeiten des Personals unter Beachtung der Betriebsanleitung kontrollieren!
Das Personal darf keine offenen langen Haare, lose Kleidung oder Schmuck einschließlich Ringe tragen. Es besteht Verletzungsgefahr z. B. durch Hängenbleiben oder Einziehen.
Soweit erforderlich oder durch Vorschriften gefordert, persönliche Schutzausrüstungen benutzen!
Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten!
Alle Sicherheits- und Gefahrenhinweise an/auf der Maschine vollzählig in lesbarem Zustand halten!
Bei sicherheitsrelevanten Änderungen der Maschine oder ihres Betriebsverhaltens Maschine sofort stillsetzen und Störung der zuständigen Stelle/Person melden!
Keine Veränderungen, An- und Umbauten an der Maschine, die die Sicherheit beeinträchtigen könnten, ohne Genehmigung des Lieferers vornehmen! Dies gilt auch für den Einbau und die Einstellung von Sicherheitseinrichtungen und -ventilen sowie für das Schweißen an tragenden Teilen.
Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen immer gewährleistet.
Vorgeschriebene oder in der Betriebsanleitung angegebene Fristen für wiederkehrende Prüfungen/Inspektionen einhalten!
Zur Durchführung von Instandhaltungsmaßnahmen ist eine der Arbeit angemessene Werkstattaurüstung unbedingt notwendig.
Standort und Bedienung von Feuerlöschern bekanntmachen!
Die Brandmelde- und Brandbekämpfungsmöglichkeiten beachten!
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten
Arbeiten an/mit der Maschine dürfen nur von zuverlässigem Personal durchgeführt werden. Gesetzlich zulässiges Mindestalter beachten!
Nur geschultes oder unterwiesenes Personal einsetzen, Zuständigkeiten des Personals für das Bedienen, Rüsten, Warten, Instandsetzen klar festlegen!
Sicherstellen, dass nur dazu beauftragtes Personal an der Maschine tätig wird!
Maschinenführer-Verantwortung - auch im Hinblick auf verkehrsrechtliche Vorschriften - festlegen und ihm das Ablehnen sicherheitswidriger Anweisungen Dritter ermöglichen!
3 Auslieferungszustand und Lieferumfang

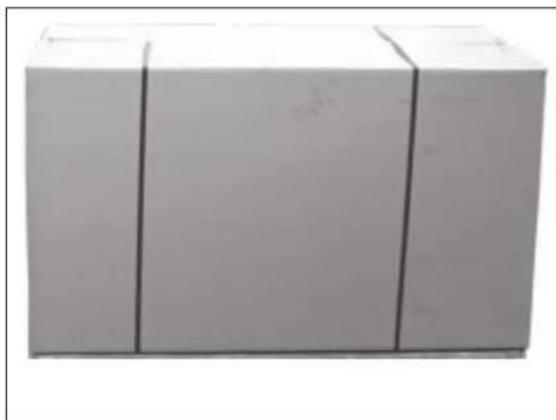

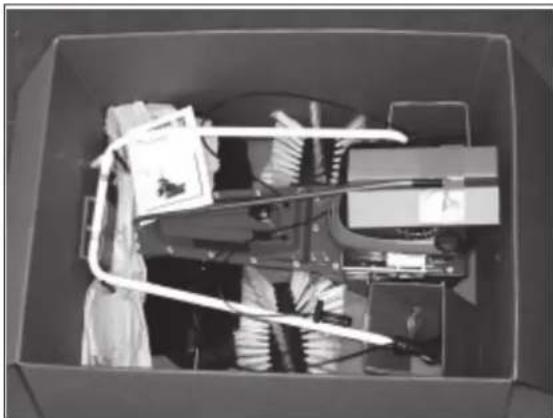

1) Produktverpackung 2) Kontrolle der Originalverpackung
Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen Ausbildung befindliches Personal nur unter ständiger Aufsicht einer erfahrenen Person an der Maschine tätig werden lassen!
Arbeiten an elektrischen Ausrüstungen der Maschine dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden.
Arbeiten an Fahrwerken, Brems- und Lenkanlagen darf nur hierfür ausgebildetes Fachpersonal durchführen! Das Gerät regelmäßig reinigen, insbesondere im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!

3) Bitte führen Sie das Verpackungsmaterial dem Wertstoffrecycling zu.

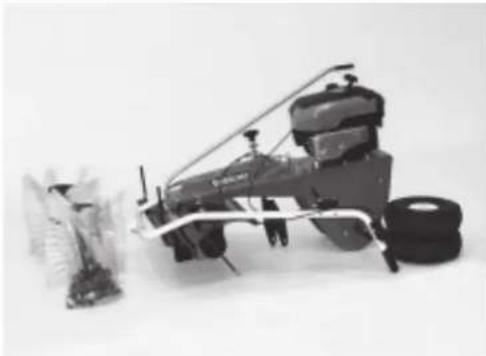

4) Die Lieferung erfolgt in einem Faltkarton: 1 Kehrmaschine
1 Beipacktüte mit
- Bedienungsanleitung
- Bedienungsanleitung für den Motor
Zubehör (ist gesondert zu bestellen):
- Kehrgutbehälter
- Räumschild
- Schneeketten
- Steinschlagschutzplane

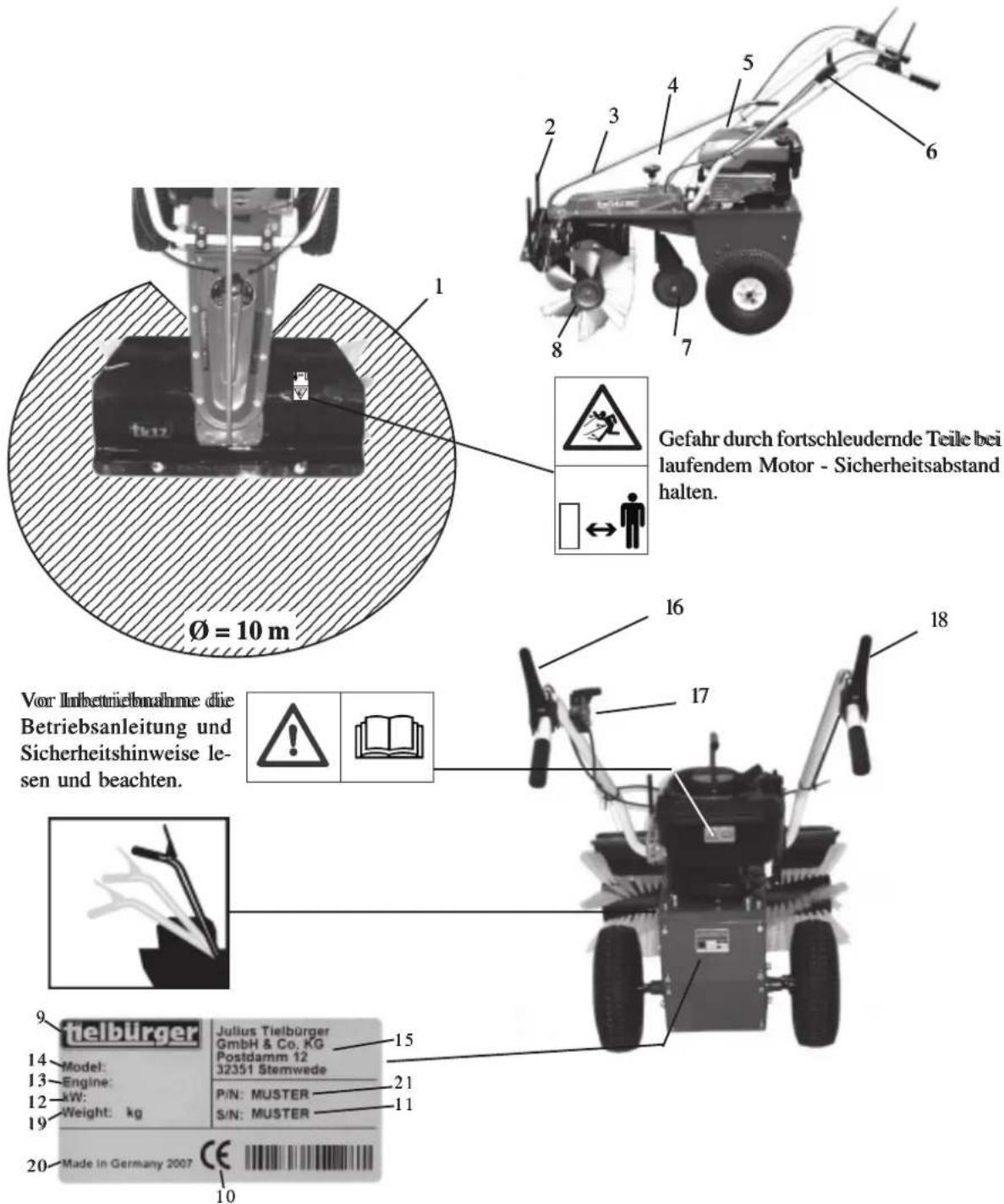

4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung
- AninfahmenfüfuKholzgubdehläter
- Schwenklchbeldfürs Steinverstehingdare Kurbithristen
- Bürstenhöheverstellung
5.Mortor - Lendrebehöhenverstetbllbar
7.Stürachad
8.Kurbührste
9.Namondelstellders -
CHE-Kennzeichem
11.Seriennummer -
Motorbietung
- Mottorherstellen
- Maschinenbezeichnung
- Adhessee d'ess HfHerstellens
- Fahrantrieb (vorwärtts)
- Gasregulierhebel
- Kohrbürstenantrieb
- Gewicht
- Baujahr
- Artikelnummerr
5 Montage

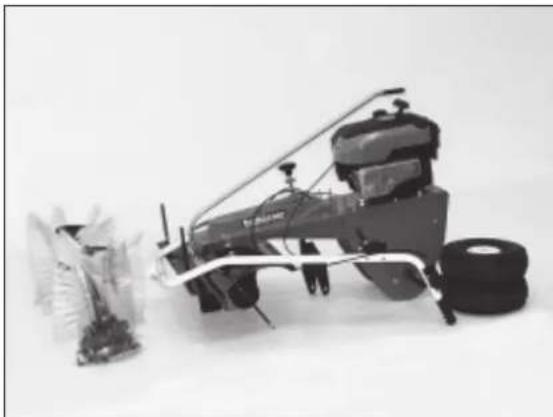

![]() | Anlieferungszustand. | |

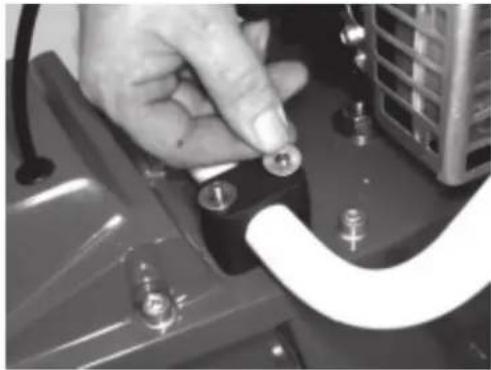

![]() | Schellenteile mit Scheiben und Sicherungsmuttern zur Befestigung des Lenkers. | |
![]() | Schellenteile auf die Gewindeenden stecken. | |

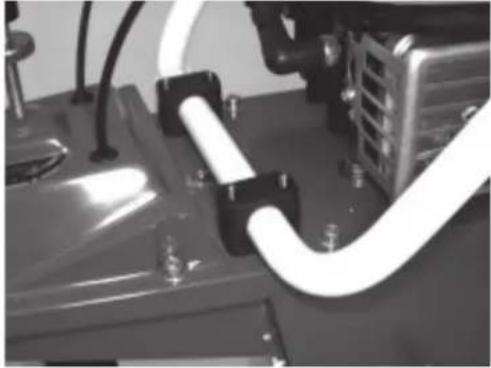

![]() | Korrekt positionierte Schellen. | |
![]() | Lenker auf die Schellenunterteile setzen. |
Montage
![]() | Schellenoberteile auf die Gewindeenden stecken. | |
6,4-18-1,5 | ![]() | Scheiben auf die Gewindeenden legen. |

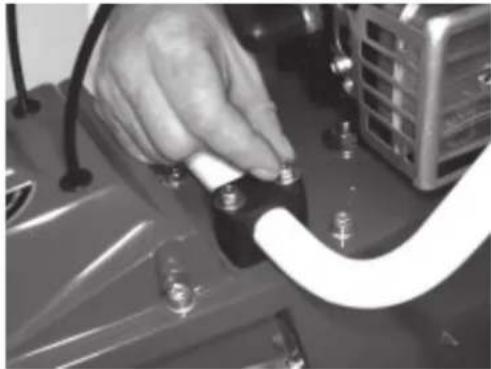

4 x M6 | ![]() | Sicherungsmuttern auf die Gewindeenden schrauben.Nicht festziehen! |

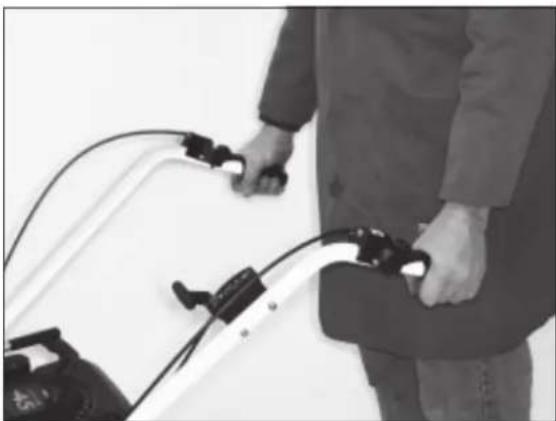

![]() | Lenker je nach Körpergröße einstellen.![]() | |

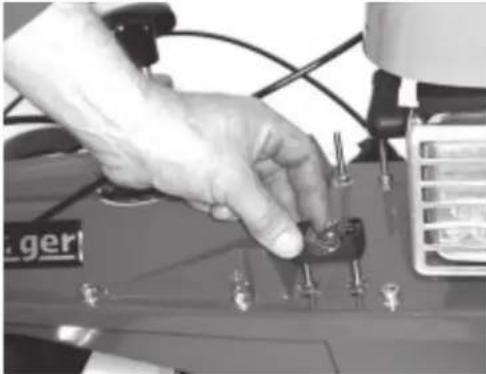

M8 x 24 | ![]() | Sterngriff einschrauben, so dass der Lenker seitlich anliegt. |

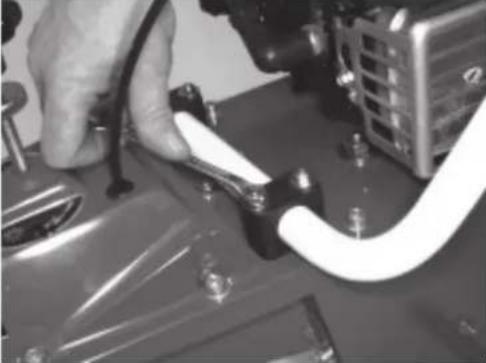

SW 10 | ![]() | Muttern mit einem Ring-Maulschlüssel leicht anziehen. Der Lenker muss stramm sitzen und sich in den Schellen drehen können. WICHTIG!Der Lenker muss stramm sitzen. In der tiefsten Stellung darf er nicht von selbst nach unten kippen, wenn der Sterngriff nicht eingeschraubt ist. |

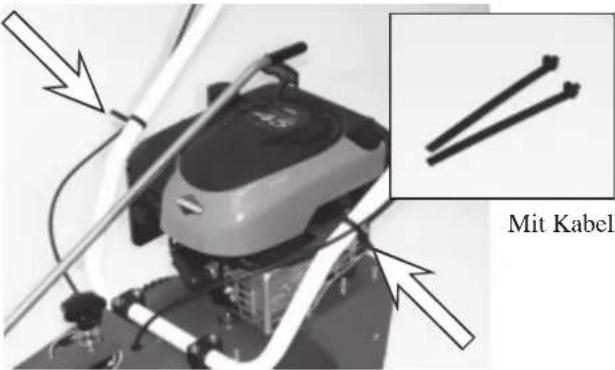

![]() | bindern die Kupplungszüge befestigen. | |

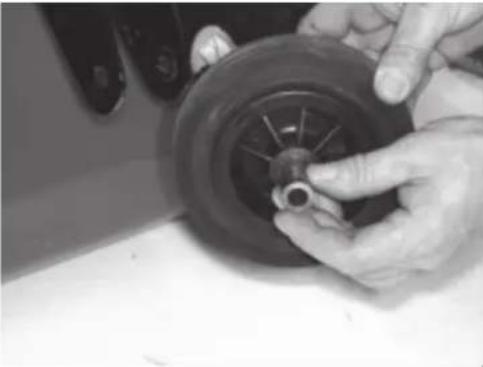

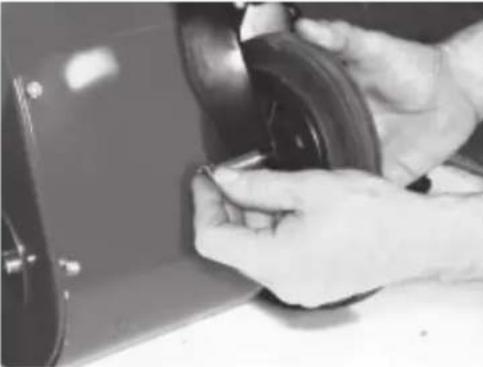

![]() | Rad auf die Achse stecken, dabei tauchen die Mitnehmer in die Felge ein WICHTIG!Ventil liegt außen. | |

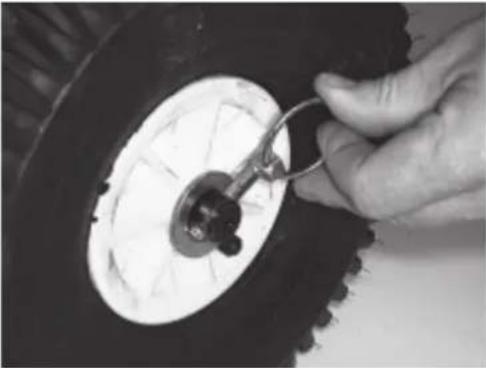

![]() | Das Rad mit Scheibe und Klappsplint sichern. | |

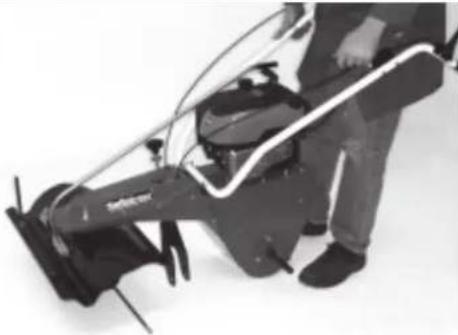

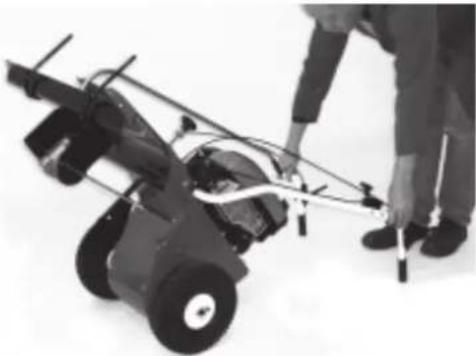

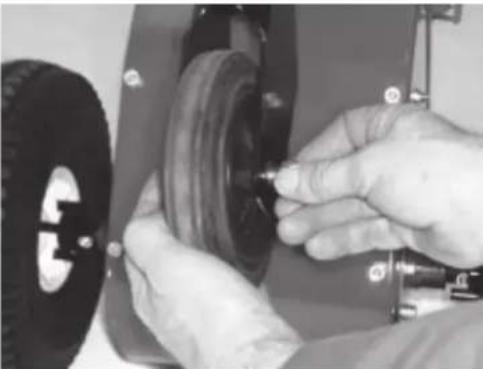

![]() | Zur besseren Montage des Stützrades sollte die Maschine zurückgekippt werden. WICHTIG!Maschine nur kippen, wenn noch keine Kraft-und Schmierstoffe eingefüllt worden sind. |
Montage

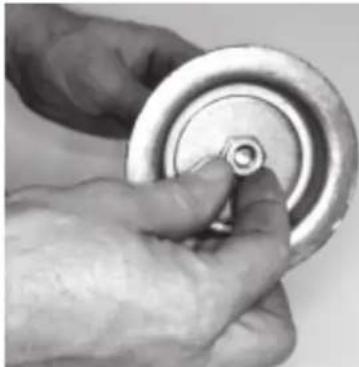

![]() | Stützrad mit Hülse, Schraube und Mutter. | |
![]() | Hülse in das Stützrad schieben. | |

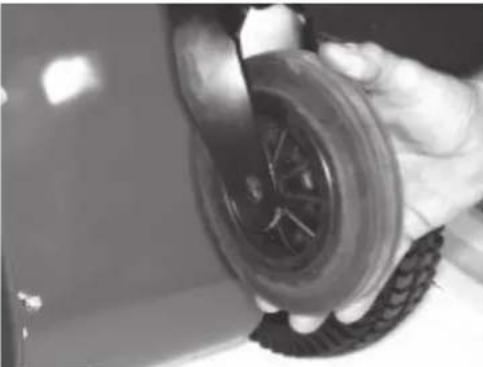

![]() | Das Stützrad in der Radgabel positionieren. | |
M 12 x 70 | ![]() | Die Schraube durch die entsprechende Bohrung der Rad-gabel und des Stützrades schieben. |
13-24-2 | ![]() | Scheibe aufsetzen. |
M12 2 x SW 19 | ![]() | Mutter aufdrehen und mit zwei Ring-Maulschlüsseln fest anziehen. |

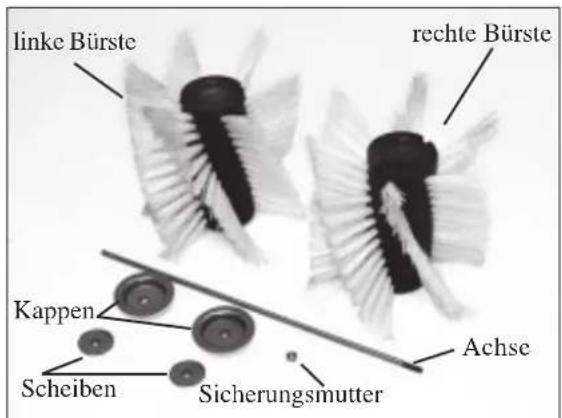

![]() | Kehrbürsten mit Achse, Kappen, Scheiben und Muttern. | |
M10 | ![]() | Mutter auf die Achse schrauben. |
14-58-5 M10 | ![]() | Die Kappe mit der Scheibe auf die Achse schieben und mit der Mutter montieren. |
2 x SW 17 | ![]() | Mit zwei Ring-Maulschlüsseln fest anziehen. |
Montage

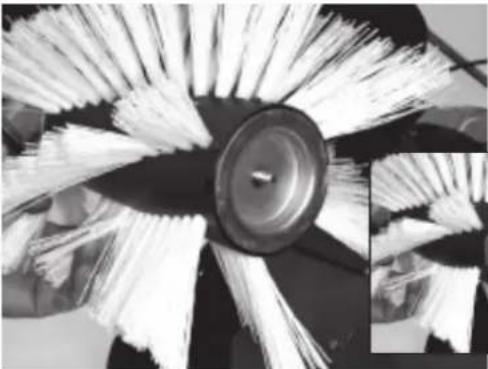

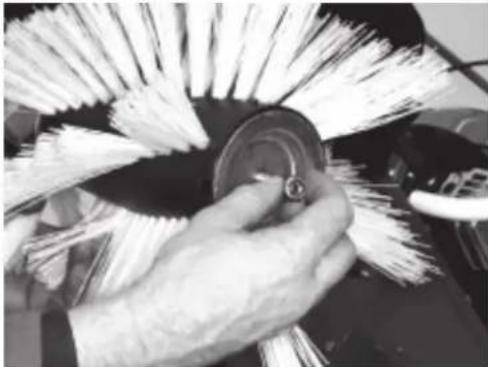

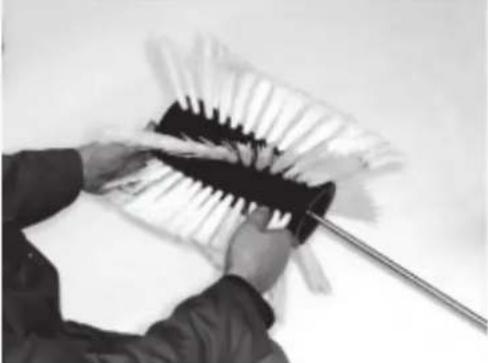

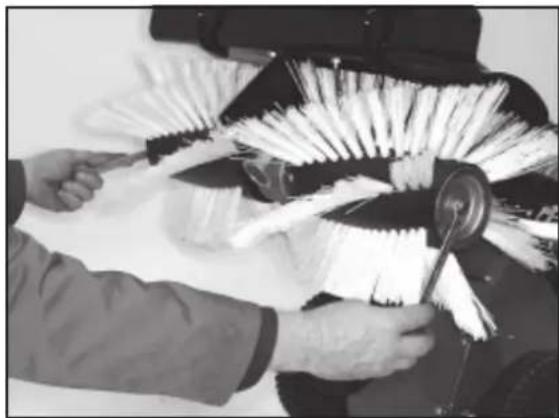

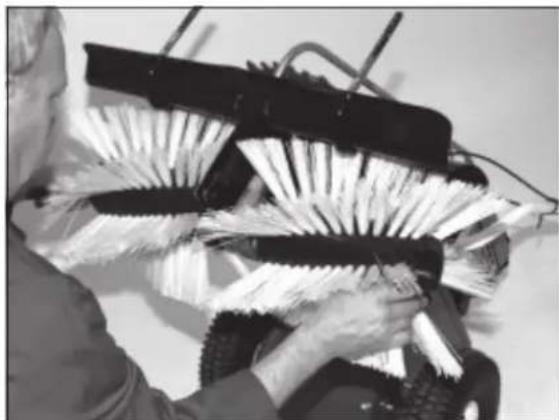

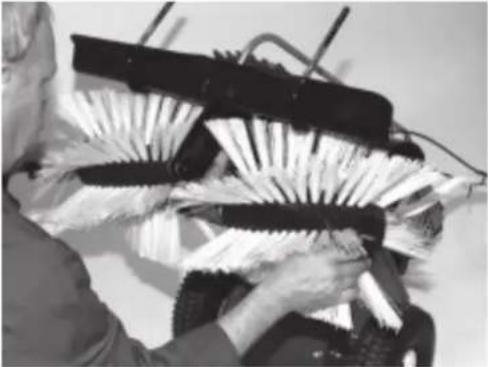

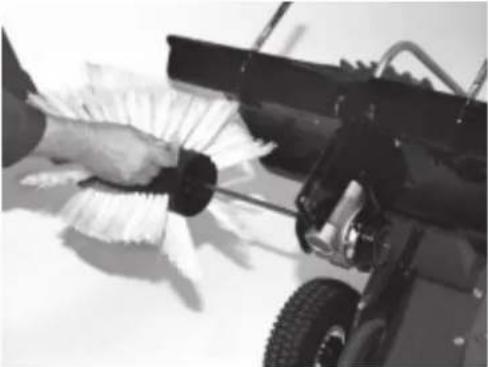

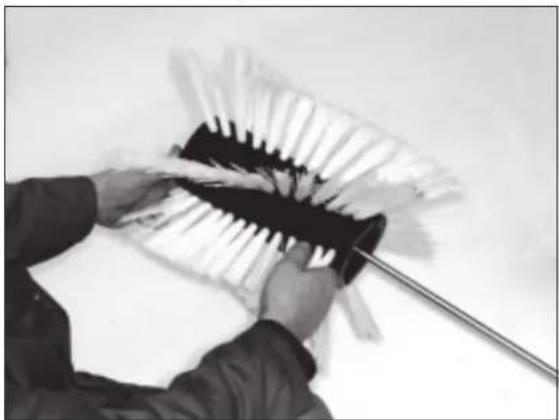

![]() | Bürste auf die Achse schieben. | |
![]() | Bürste und Achse durch die entsprechende Öffnung schieben. | |

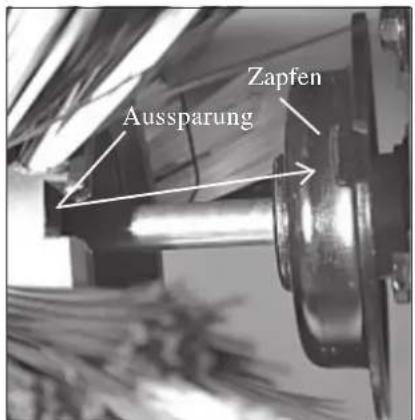

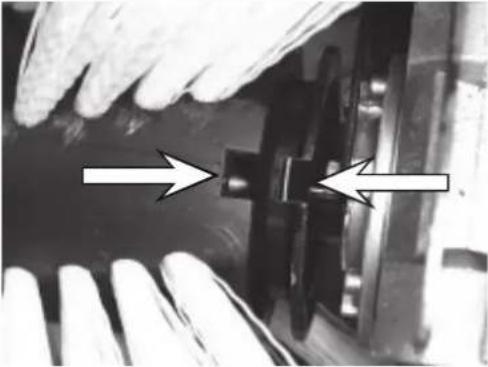

![]() | Darauf achten, dass der Zapfen in die entsprechende Aus-sparung greift. | |

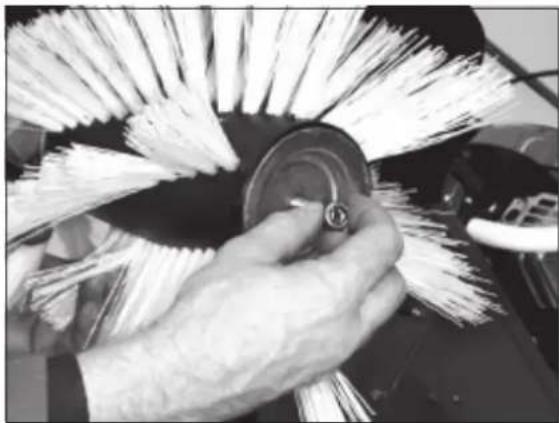

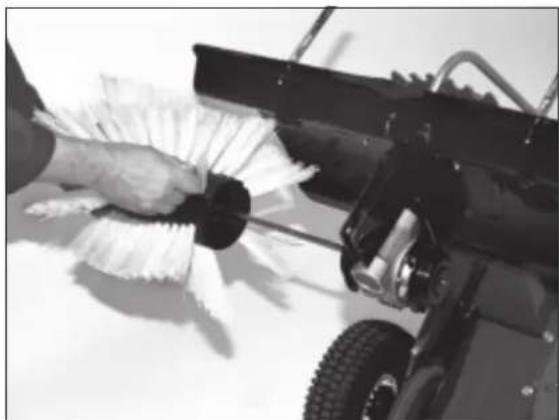

![]() | Die zweite Bürste aufstecken. | |
14-58-5 | ![]() | Kappe und Scheibe auf die Achse schieben.[IMAGE] |

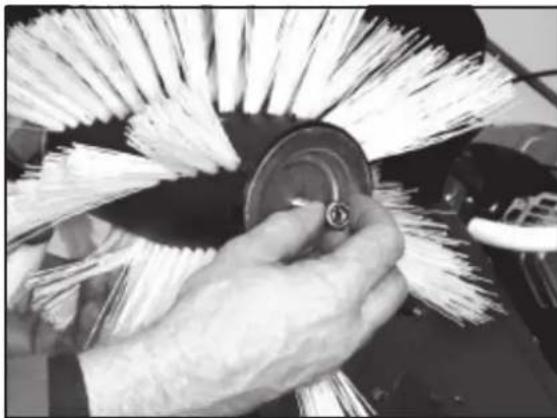

M10 | ![]() | Sicherungsmutter aufdrehen. |

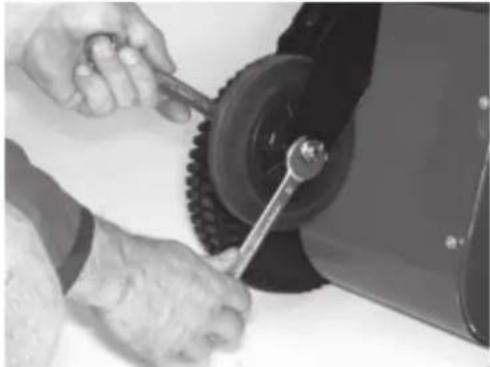

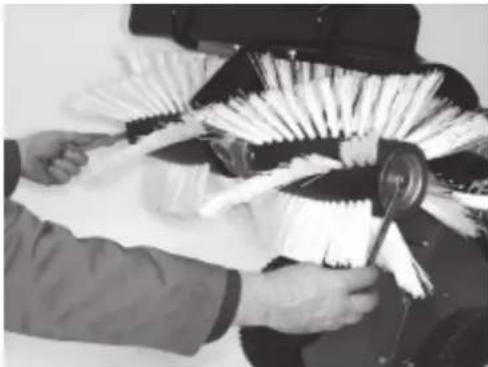

2xSW 17 | ![]() | Mit einem Ring-Maulschlüssel festdrehen. Dabei mit einem weiteren Ring-Maulschlüssel kontern. |
6 Inbetriebnahme
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb
Jede sicherheitsbedenkliche Arbeitsweise unterlassen! Vor Arbeitsbeginn sich an der Einsatzstelle mit der Arbeitsumgebung vertraut machen. Zur Arbeitsumgebung gehören z. B. die Hindernisse im Arbeits- und Verkehrsbereich, die Tragfähigkeit des Bodens und notwendige Absicherungen der Einsatzstelle zum öffentlichen Verkehrsbereich.
Maßnahmen treffen, damit die Maschine nur in sicherem und funktionsfähigem Zustand betrieben wird!
Maschine nur betreiben, wenn alle Schutzeinrichtungen und sicherheitsbedingte Einrichtungen z. B. lösbare Schutzeinrichtungen, Schalldämmungen, Absaugeinrichtungen, vorhanden und funktionsfähig sind!
Vor jedem Einsatz Maschine auf äußerlich erkennbare Schäden und Mängel prüfen! Eingetretene Veränderungen (einschließlich der des Betriebsverhaltens) sofort der zuständigen Stelle/Person melden! Maschine ggfs. sofort stillsetzen und sichern!
Bei Funktionsstörungen Maschine sofort stillsetzen und sichern! Störungen umgehend beseitigen lassen! Maschinen nur vom Fahrerplatz aus starten!
Ein- und Ausschaltvorgänge, Kontrollanzeigen gemäß Betriebsanleitung beachten!
Vor Einschalten/Ingangsetzen der Maschine sicherstellen, dass niemand durch die anlaufende Maschine gefährdet werden kann!
Vor Fahrtantritt/Arbeitsbeginn prüfen, ob Bremsen, Lenkung, Signal- und Beleuchtungseinrichtungen funktionsfähig sind!
Vor dem Verfahren der Maschine stets die unfallsichere Unterbringung des Zubehörs kontrollieren!
Bei Befahren öffentlicher Straßen, Wege, Plätze die geltenden verkehrsrechtlichen Vorschriften beachten und ggfs. Maschine vorher in den verkehrsrechtlich zulässigen Zustand bringen!
Bei schlechter Sicht und Dunkelheit grundsätzlich für ausreichende Beleuchtung sorgen!
Stets ausreichenden Abstand zu Baugrubenrändern und Böschungen halten!
Jede Arbeitsweise unterlassen, die die Standsicherheit der Maschine beeinträchtigt!
Hänge nicht in Querrichtung befahren; Arbeitsausrüstung und Ladegut stets in Bodennähe führen, besonders bei Bergabfahrt!
Im Gefälle Fahrgeschwindigkeit stets den Gegebenheiten anpassen! Nie im, sondern immer vor dem Gefälle in die niedrigere Fahrstufe schalten!
Beim Verlassen der Maschine grundsätzlich die Maschine gegen unbeabsichtigtes Wegrollen und unbefugtes Benutzen sichern!

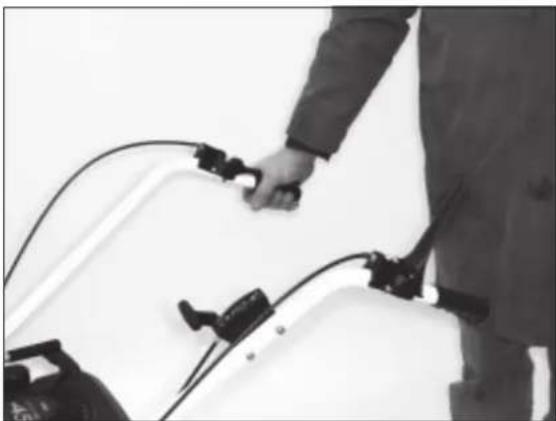

6.2 Lenkerhöhenverstellung

VORSICHT!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.

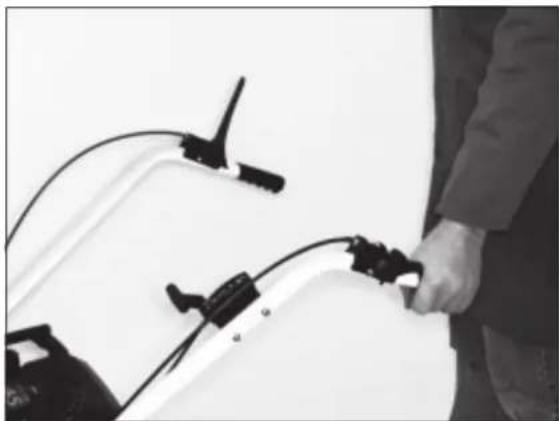

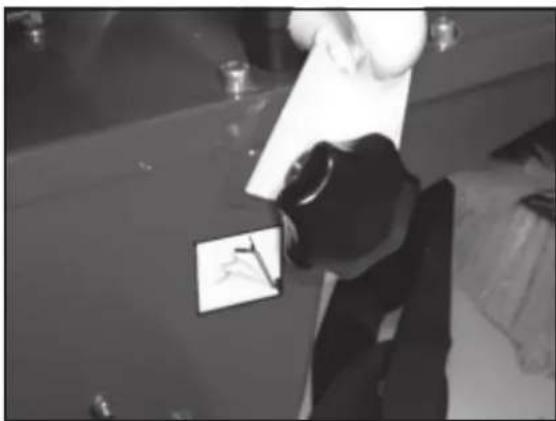

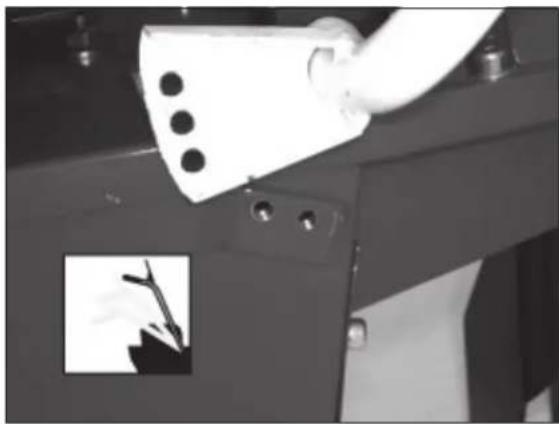

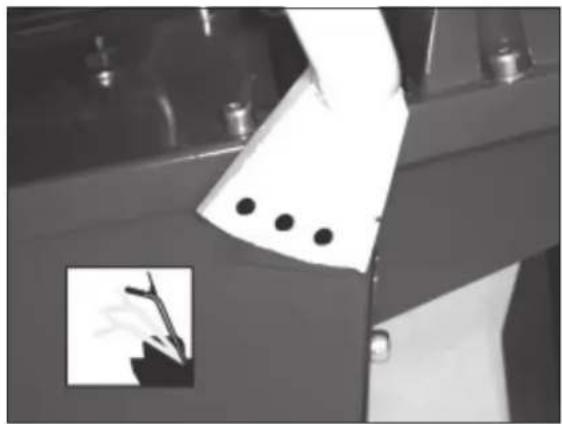

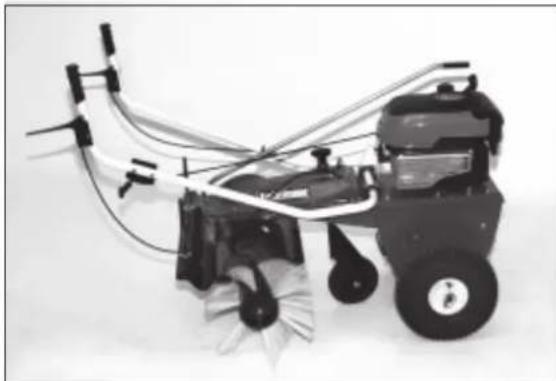

1) Der Lenker kann 3-fach in der Höhe verstellt werden.

2) Entsprechendes Loch wählen

3) Den Lenker mit dem Sterngriff fixieren.

4) Beachten Sie die drei möglichen Einstellungen.

VORSICHT!
Vergewissern Sie sich, dass der Lenker sicher eingerastet ist.

5) Zum Abstellen/Einlagern des Gerätes können Sie den Lenker ganz nach vorne klappen, um den Platzbedarf des Gerätes zu minimieren.

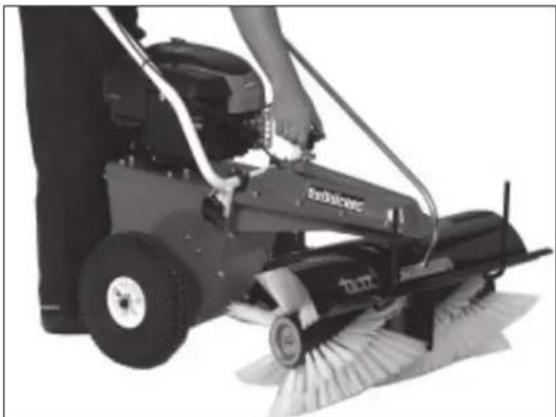

6.3 Bürstendruck

1) Der Bürstendruck läßt sich feinstufig einstellen. Das Stützrad ist deshalb in der Höhe verstellbar.

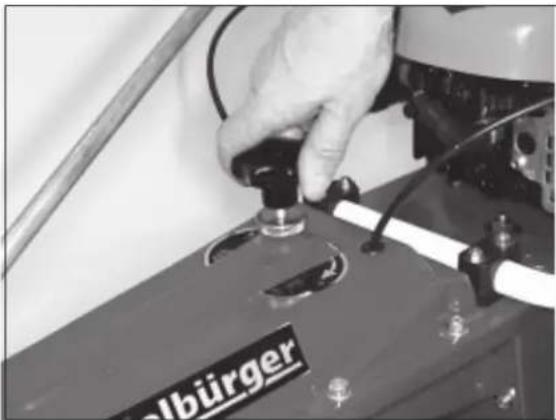

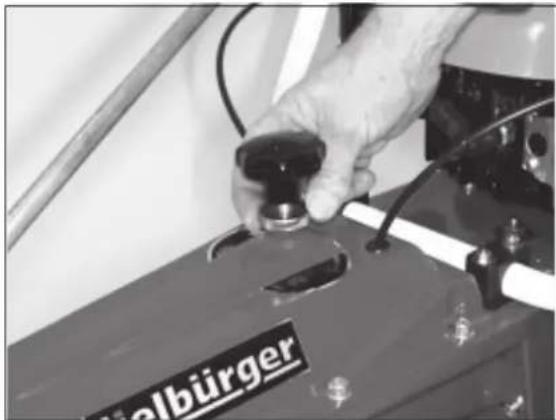

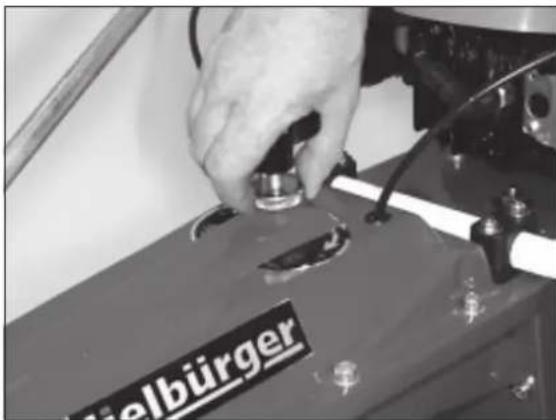

2) Oberhalb des Stützrades befindet sich der Einstellknopf. Feststellrad lösen.

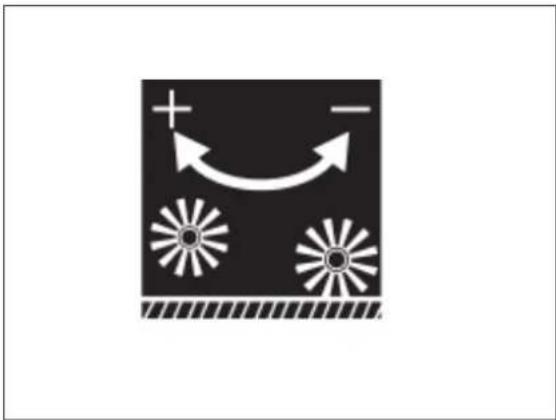

3) Drehen im Uhrzeigersinn (+): Bürste anheben Entgegen dem Uhrzeigersinn (-): Bürste absenken

4) Senken Sie die Bürste so weit ab, dass sie gerade eben den Boden berührt. Dann noch 2 Umdrehungen entgegen dem Uhrzeigersinn in Pfeilrichtung (-) drehen.

WICHTIG!
Bei stark abgenutzter Bürste oder bei Kopfsteinpflaster senken Sie die Bürste um eine Umdrehung weiter ab.
Beachten Sie bitte: Zu hoher Bürstendruck verschlechtert die Reinigungswirkung, weil die Borsten zu stark gekrümmt werden.
Nach jedem Gebrauch Bürsten entlasten. Bürste anheben.

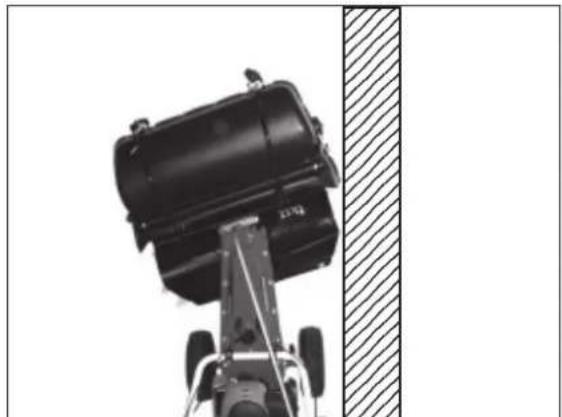

6.4 Einstellen der Wurfrichtung

WARNUNG!
Fortschleudernde Teile bei laufender Bürste. Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern.

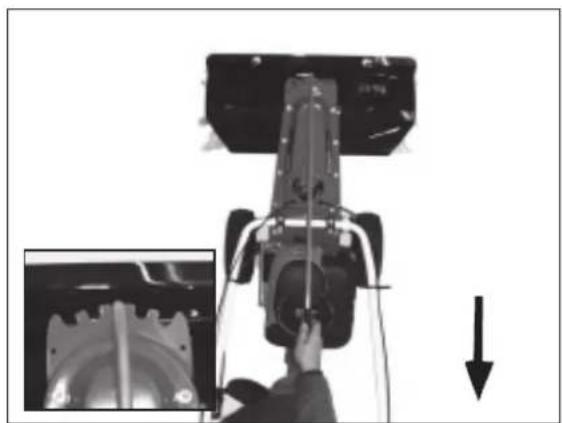

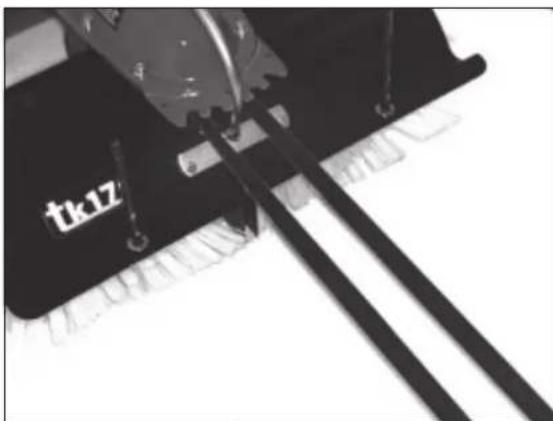

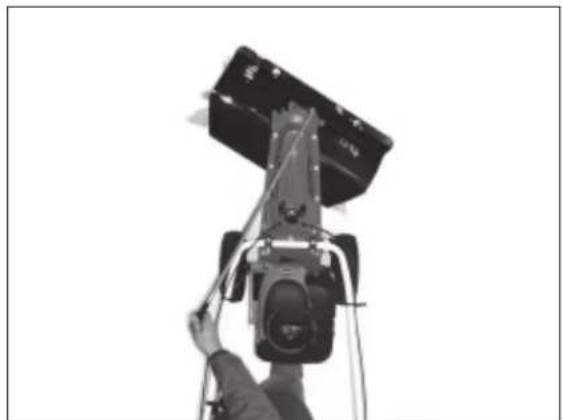

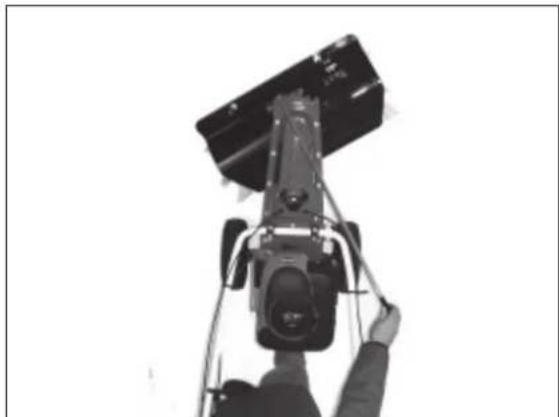

1) Die Wurfrichtung kann 5-fach verstellt werden. Hier: Wurfrichtung nach vorne. Durch diese Stellung häuft sich das Kehrgut vor der Bürste an. Bevorzugen Sie seitliche Bürsteneinstellungen.

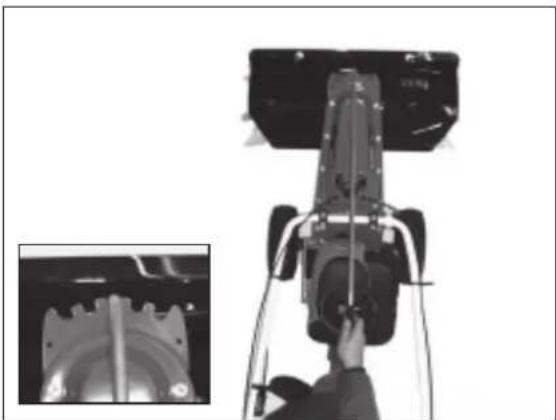

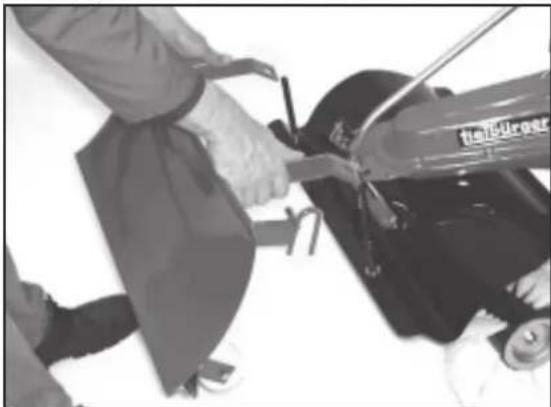

2) Heben Sie den Schwenkhebel aus der vorderen Verzahnung, so dass der Hebel ausrastet. Drehen Sie die Bürste in die gewünschte Richtung und lassen Sie den Hebel wieder sicher einrasten. Hier: Wurfrichtung rechts.

3) Das Kehrgut wird nun seitlich abgelegt bzw. beiseite gekehrt. Diese Einstellung ist besonders für Schnee vorteilhaft, um Gehwege freizumachen. Hier: Wurfrichtung links.

4) Mit Kehrgutbehälter ist eine seitliche Einstellung empfehlenswert. Dadurch kann selbst mit Kehrgutbehälter wandschlüssig (z. B. an der Hauswand, am Bordstein) gekehrt werden.

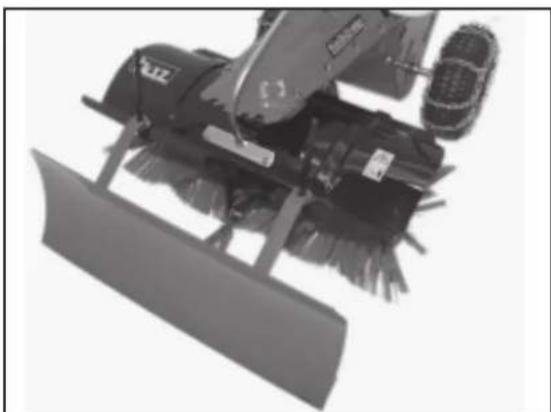

5) Mit Räumschild muss eine seitliche Einstellung gewählt werden. Hier: Wurfnichtung links.

6) Beim Rückwärtsfahren mit der Kehrmaschine muss die Kehrbürste immer in die gerade Stellung gebracht werden.

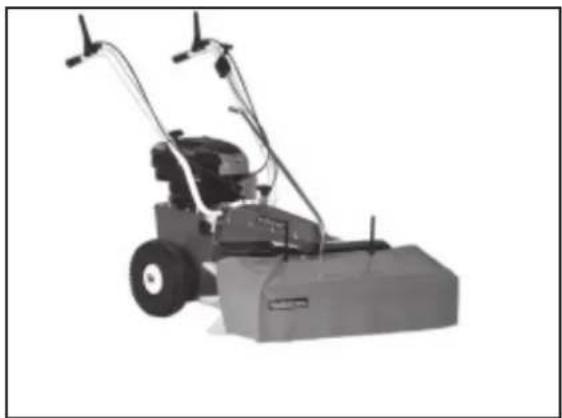

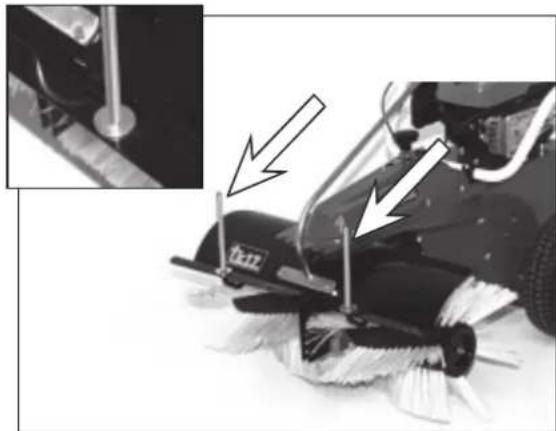

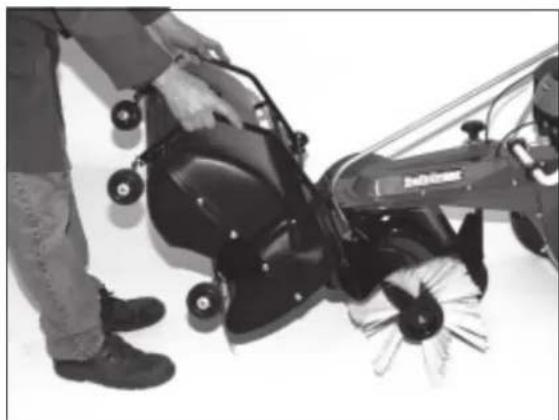

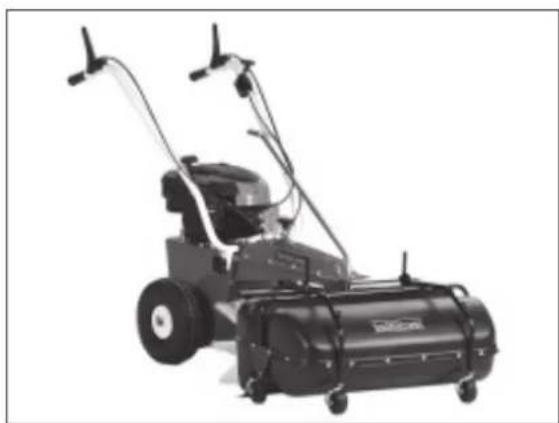

6.5 Kehrgutbehälter (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.


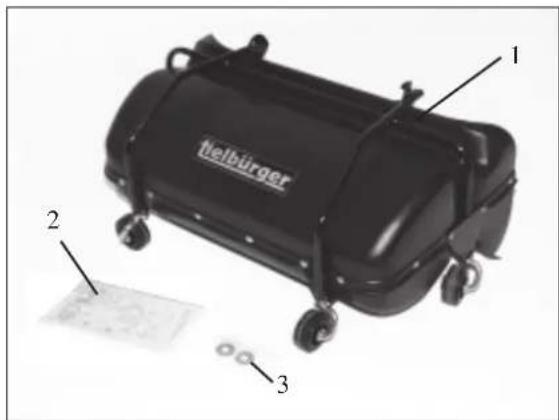

Tielburger 1 2 31) Lieferumfang Kehrgutbehälter (Zubehör)
1 Kehrgutbehälter
2 Montageanleitung
3 Unterlegscheiben

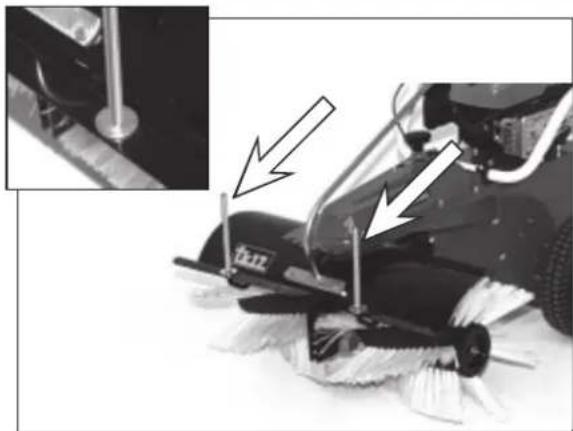

2) Unterlegscheiben auf die Aufnahmestangen der Kehrmaschine stecken.

3) Kehrgutbehälter auf die Aufnahmestangen stecken.

4) Achten Sie darauf, dass sich die obere Gummilippe des Behälters unter der Kehrbürstenabdeckung befindet.

WICHTIG!
Niemals die Kehrmaschine bei vollem Kehrgutbehälter am Lenker herunterdrücken.
Das Gewicht des gefüllten Behälters kann zu Überlastungen führen und Schäden an der Maschine verursachen.
6.6 Steinschlagschutzplane (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Eine reißfeste Gewebeplane schützt beim Kehren von trockenem Kehrgut vor Staubaufwirbelung und Steinschlag.


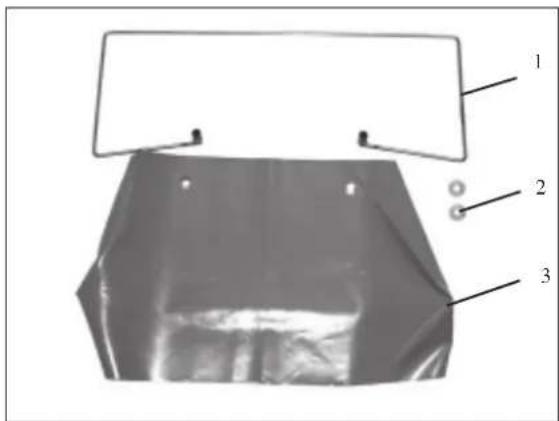

1 2 31) Lieferumfang Staubschutzplane (Zubehör)
1 Rahmen
2 Unterlegscheiben
3 Plane

2) Unterlegscheiben auf die Aufnahmestangen der Kehrmaschine stecken.

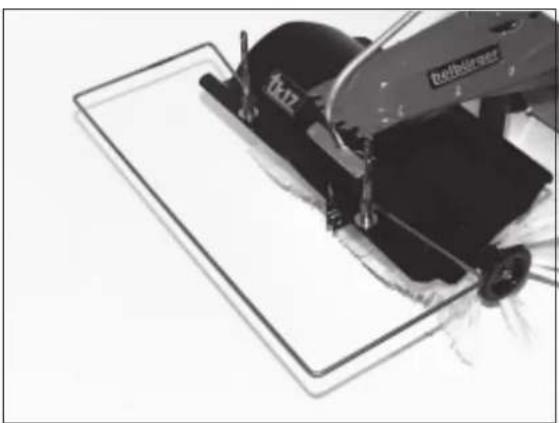

3) Den Rahmen auf die Aufnahmestangen stecken.

4) Die Plane über den Rahmen legen.
6.7 Räumschild (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Das Räumschild wird durch Rollen auf 1 bis 2 cm Distanz zum Boden gehalten. Die nachfolgenden Kehrbürsten entfernen den verbliebenen Restschnee, ohne Kratzspuren zu hinterlassen.

1) Das Räumschild muss nach der Anlieferung zunächst gemäß der ihm beiliegenden Montageanleitung montiert werden. Die Abbildung zeigt das fertig montierte Schild (1) mit zwei Unterlegscheiben (2).

2) Unterlegscheiben auf die Aufnahmestangen der Kehrmaschine stecken.


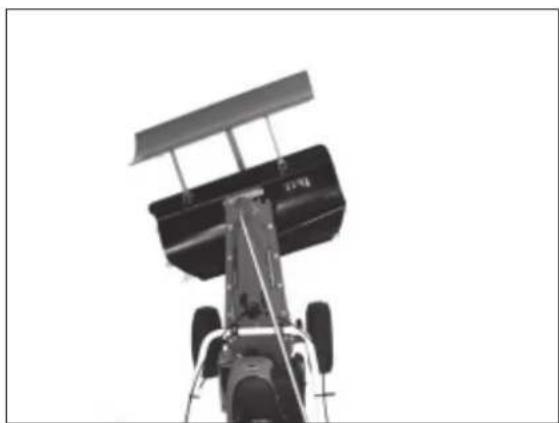

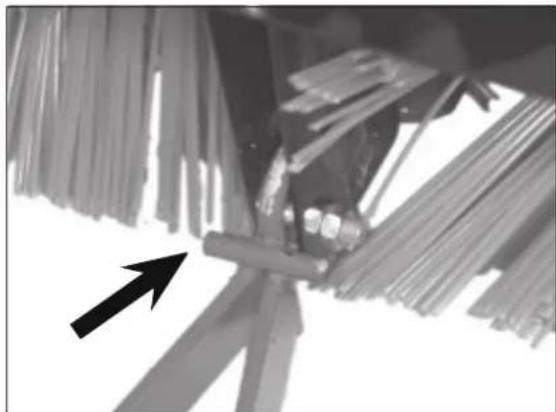

4) Das Schild in die Halterung zwischen den Kehrbürsten einhaken.

5) Korrekt montiertes Räumschild

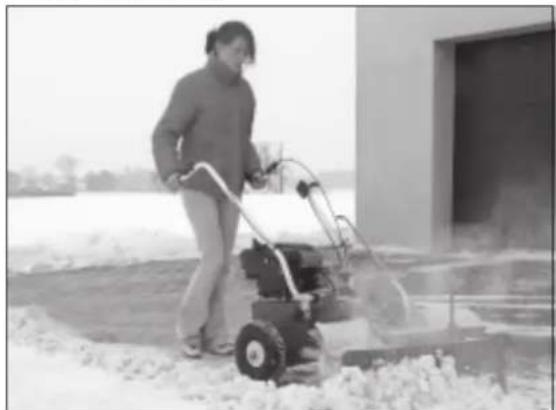

6) Räumen und Kehren in einem Arbeitsgang.

WICHTIG!
Die Maschine darf beim Schneeräumen nicht zusätzlich geschoben werden. Um die Traktion zu erhöhen ausschließlich Schneeketten verwenden. Andernfalls wird die Maschine beschädigt.

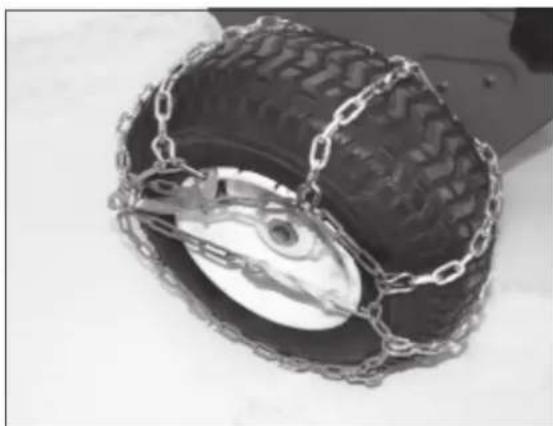

6.8 Schneeketten (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.

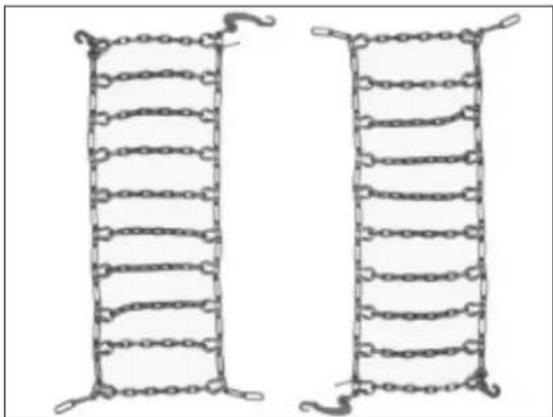

1) Zur besseren Kraftübertragung der Räder bei Schnee empfehlen sich Schneeketten.

2) Die Schneeketten unter dem Rad positionieren.

3) Schneeketten einhängen.

4) Brückenglieder gleichmäßig am Umfang verteilen. Spanner durch das Kettenglied ziehen.

5) Den Spanner durch das freie Glied führen und einhaken. Der Spanner muss danach leicht unter Spannung stehen.

6) Die zweite Kette auf die gleiche Weise montieren.
6.9 Fahrantrieb und Kehrbürstenantrieb

VORSICHT!
Wenn der Kehrbürstenantrieb bei ausgeschaltetem Fahrantrieb eingeschaltet wird, kann die Maschine zurückrollen.
Der Lenker muss in der gewünschten Höhe sicher befestigt sein.
WARNUNG! Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern.

1) Durch Drücken des rechten Schalthebels schaltet man die Kehrbürste ein.

2) Mit der linken Hand wird der Fahrantriebeingeschaltet.

3) Durch Betätigen beider Schalthebel werden sowohl Kehrbürsten- als auch Fahrantrieb eingeschaltet.
6.10 Motor starten / ausschalten (Kurzanleitung)



Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthalten giftiges Kohlenmonoxidgas. Achten Sie darauf, dass Fahr- und Bürstenantrieb ausgeschaltet sind. Der Lenker muss in der gewünschten Höhe sicher eingerastet sein.
WICHTIG!
Vor dem Starten des Motors, kontrollieren Sie bitte, ob das Kurbelgehäuse des Motors ausreichend mit Öl gefüllt ist. Der Motor ist bei der Auslieferung der Kehrmaschine aus Transportgründen ohne Motorölfüllung.
1. Starten des Motors

1) Gasregulierhebel auf

Choke stellen.

2) Beim Honda-Motor muss der Kraftstoffhahn (in Fahrtrichtung links am Motor) geöffnet werden.

3) Ziehen am Starterseil. Achten Sie darauf, dass Sie hinter dem Lenker und außerhalb der Gefahrenzone stehen.

4) Schlüsselschalter auf 1 stellen Taster drücken bis Motor läuft
2. Regulierung der Fahrgeschwindigkeit

langsam = Gasregulierhebel auf schnell = Gasregulierhebel auf

stellen
stellen

WICHTIG!
Wenn der Motor warm gelaufen ist, muss der Gasregulierhebel aus der Choke-Position genommen werden.
Der Choke darf nicht benutzt werden, wenn der Motor warm oder die Lufttemperatur hoch ist.
Bei dem Motor mit Elektro-Start Ausführung den Taster nicht bei laufendem Motor drücken. Hierdurch wird der Anlasser beschädigt.
3. Ausschalten des Motors

1) Gasregulierhebel auf


2) Beim Honda-Motor muss der Kraftstoffhahn (in Fahrtrichtung links am Motor) geschlossen werden.

Bei der Elektro-Start Ausführung kann der Schlüssel entnommen werden, um ein unbeabsichtigtes Starten zu verhindern.
7 Wartung und Pflege
7.1 Grundlegende Sicherheitshinweise

GEFAHR!
Das Gerät regelmäßig reinigen, insbesondere den im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
In der Betriebsanleitung vorgeschriebene Einstell-, Wartungs- und Inspektionstätigkeiten und -termine einschließlich Angaben zum Austausch von Teilen/Teilausrüstungen einhalten! Diese Tätigkeiten darf nur Fachpersonal durchführen. Siehe Wartungsplan.
Bedienungspersonal vor Beginn der Durchführung von Sonder- und Instandhaltungsarbeiten informieren! Aufsichtsführenden benennen!
Bei allen Arbeiten, die den Betrieb, die Produktionsanpassung, die Umrüstung oder die Einstellung der Maschine und ihrer sicherheitsbedingten Einrichtungen sowie Inspektion, Wartung und Reparatur betreffen, Ein- und Ausschaltvorgänge gemäß der Betriebsanleitung und Hinweise für Instandhaltungsarbeiten beachten! Instandhaltungsbereich, soweit erforderlich, weiträumig absichern!
Ist die Maschine bei Wartungs- und Reparaturarbeiten komplett ausgeschaltet, muss sie gegen unerwartetes Wiedereinschalten gesichert werden:
-Schlüssel abziehen
-an Starteinrichtung Warnschild anbringen.
Wartungs- und Instandsetzungsarbeiten nur durchführen, wenn die Maschine auf ebenem und tragfähigem Untergrund abgestellt, gegen Wegrollen und Einknikken gesichert ist!
Einzelteile und größere Baugruppen sind beim Austausch sorgfältig an Hebezeugen zu befestigen und zu sichern, so dass hiervon keine Gefahr ausgehen kann. Nur geeignete und technisch einwandfreie Hebezeuge sowie Lastaufnahmemittel mit ausreichender Tragkraft verwenden! Nicht unter schwebenden Lasten aufhalten oder arbeiten!
Maschinenteile nicht als Aufstiegshilfen benutzen!
Alle Griffe und Tritte frei von Verschmutzung, Schnee und Eis halten!
Maschine, und hier insbesondere Anschlüsse und Verschraubungen, zu Beginn der Wartung/Reparatur von Öl, Kraftstoff oder Pflegemitteln reinigen! Keine aggressiven Reinigungsmittel verwenden! Faserfreie Putztücher benutzen!
Vor dem Reinigen der Maschine mit Wasser oder Hochdruckreiniger oder anderen Reinigungsmitteln alle Öffnungen abdecken/zukleben, in die aus Sicherheits- und/oder Funktionsgründen kein Wasser/Dampf/Reinigungsmittel eindringen darf. Besonders gefährdet sind Elektromotoren und andere spannungsführende Bauteile.
Nach dem Reinigen sind die Abdeckungen/Verklebungen vollständig zu entfernen!
Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen auf Undichtigkeiten, gelockerte Verbindungen, Scheuerstellen und Beschädigungen untersuchen! Festgestellte Mängel sofort beheben!
Bei Wartungs- und Instandsetzungsarbeiten gelöste Schraubenverbindungen stets festziehen!
Ist die Demontage von Sicherheitseinrichtungen beim Rüsten, Warten und Reparieren erforderlich, hat unmittelbar nach Abschluß der Wartungs- und Reparaturarbeiten die Remontage und Überprüfung der Sicherheitseinrichtungen zu erfolgen.
Für sichere und umweltschonende Entsorgung von Betriebs- und Hilfsstoffen sowie Austauschteilen sorgen!
Die elektrische Ausrüstung einer Maschine ist regelmäßig zu inspizieren/prüfen. Mängel, wie lose Verbindungen bzw. angeschmorte Kabel, müssen sofort beseitigt werden.
Bei Arbeiten an Hochspannungsbaugruppen nach dem Freischalten der Spannung das Versorgungskabel an Masse anschließen und die Bauteile z. B. Kondensatoren mit einem Erdungsstab kurzschließen!
Verbrennungsmotoren niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthalten giftiges Kohlenmonoxidgas.
Die für den jeweiligen Einsatzort geltenden Vorschriften befolgen!
Schweiß-, Brenn- und Schleifarbeiten an der Maschine nur durchführen, wenn dies ausdrücklich genehmigt ist. Z. B. kann Brand- und Explosionsgefahr bestehen! Vor dem Schweißen, Brennen und Schleifen Maschine und deren Umgebung von Staub und brennbaren Stoffen reinigen und für ausreichende Lüftung sorgen (Explosionsgefahr)!
Alle Leitungen, Schläuche und Verschraubungen regelmäßig auf Undichtigkeiten und äußerlich erkennbare Beschädigungen überprüfen! Beschädigungen umgehend beseitigen! Herausspritzendes Öl kann zu Verletzungen und Bränden führen.
Schallschutzeinrichtungen an der Maschine müssen während des Betriebes in Schutzstellung sein.
Vorgeschriebenen persönlichen Gehörschutz tragen! Beim Umgang mit Ölen, Fetten und anderen chemischen Substanzen, die für das Produkt geltenden Sicherheitsvorschriften beachten!
Vorsicht beim Umgang mit heißen Betriebs- und Hilfsstoffen (Verbrennungs- bzw. Verbrühungsgefahr)!

WICHTIG!
Achten Sie auf
- Kraftstoff- und Ölaustritt, ggf. beseitigen
- festen Sitz von Schrauben und Muttern, ggf. festziehen
- Leichtgängigkeit aller beweglichen Teile, ggf. schmieren
7.2 Kraftstoff tanken


Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.
Nur in gut belüfteter Umgebung bei abgestelltem Motor auftanken. Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.
Den Tank nicht überfüllen. Im Einfüllstutzen darf sich kein Kraftstoff befinden. Nach dem Auftanken sicherstellen, dass der Tankverschluß gut verschlossen ist.
Darauf achten, dass beim Auftanken kein Kraftstoff verschüttet wird. Benzindämpfe oder verschütteter Kraftstoff können sich entzünden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken ist und dass sich die Benzindämpfe verflüchtigt haben.
Wiederholten oder längeren Kontakt mit der Haut, sowie das Einatmen von Dämpfen vermeiden.
BENZIN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN.

WICHTIG!
Kraftfahrzeugbenzin verwenden. Niemals ein Öl-Benzin-Gemisch oder schmutziges Benzin verwenden.
B&S


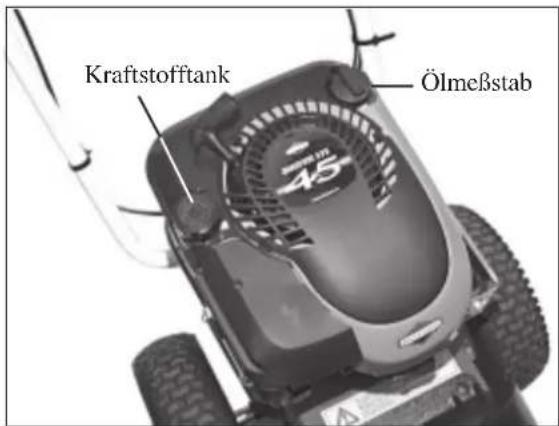

Kraftstofftank Ölmeßstab1) Kraftstoff- und Öltank beim B&S-Motor

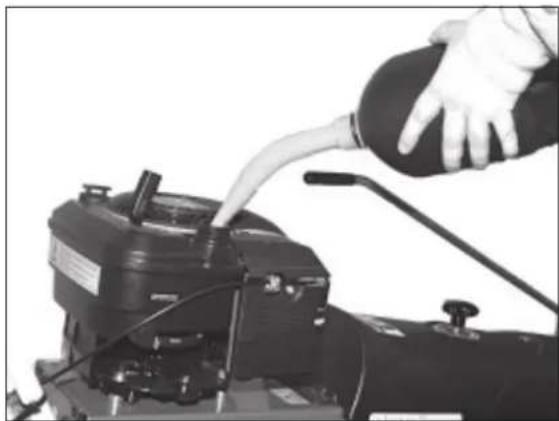

2) Halten Sie den Kanister wie auf dem Bild. Füllen Sie nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
Honda

2) Halten Sie den Kanister wie auf dem Bild. Füllen Sie nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
7.3 Ölkontrolle



Betriebsanleitung des Motorenherstellers lesen.
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
WICHTIG!
Wenn der Motor mit einer ungenügenden Ölmenge betrieben wird, kann dies einen schweren Motorschaden zur Folge haben.
Es dürfen nur vom Hersteller empfohlene Öle verwendet werden.
B&S


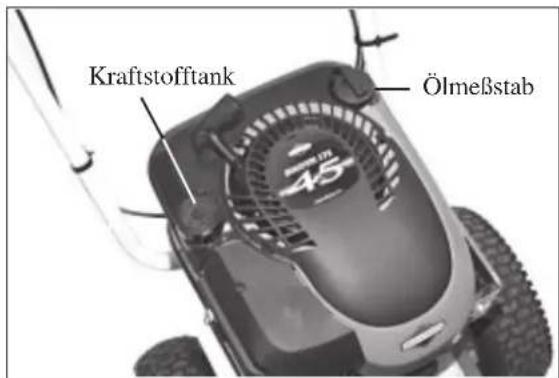

Kraftstofftank Ölmeßstab1) Kraftstoff- und Öltank beim B&S-Motor
-Den Öleinfüllverschluß entfernen, und den Ölmeßstab sauberwischen.
- Den Ölmeßstab in den Öleinfüllstutzen einführen und einschrauben. Den Ölmeßstab herausnehmen und den Ölstand überprüfen. Das Öl sollte an der FULL-Markierung sein.
- Bei niedrigem Ölstand empfohlenes Öl bis zur FULL-Markierung am Ölmeßstab nachfüllen. Füllzustand siehe Markierungen am Meßstab.
Honda
-Den Öleinfüllverschluß entfernen, und den Ölmeßstab sauberwischen.
-Den Ölmeßstab in den Öleinfüllstutzen einführen aber nicht einschrauben. Den Ölmeßstab herausnehmen und den Ölstand überprüfen. Das Öl sollte an der oberen Markierung sein.
-Bei niedrigem Ölstand empfohlenes Öl bis zur oberen Markierung am Ölmeßstab nachfüllen. Füllzustand siehe Markierungen am Meßstab.
7.4 Austausch der Kehrbürsten


WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
WICHTIG!
Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehrergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die Bürsten ausgetauscht werden. Eine einwandfreie Funktion der Kehrmaschine ist nur gewährleistet, wenn Originalkehrbürsten mit verwendet werden.


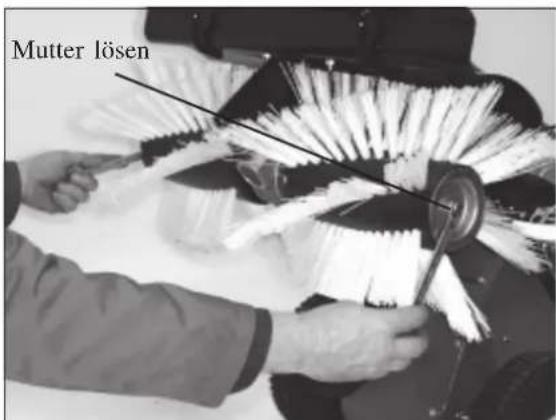

Mutter lösen1) Mutter an der linken Kehrbürste mit einem 17er-Ring-Maulschlüssel lösen (Mutter der anderen Kehrbürste mit einem weiteren 17er-Ring-Maulschlüssel festhalten).

2) Nun die Mutter herunterdrehen Scheibe und Kappe entfernen und die Bürste abziehen.

3) Die Achse mit der zweiten Kehrbürste herausziehen.

5) Die Kehrbürste mit der eingeschobenen Achse wird zuerst aufgesteckt.

7) Schieben Sie die linke Kehrbürste auf die Achse. Beachten Sie hierbei den vorherigen Montagehinweis.

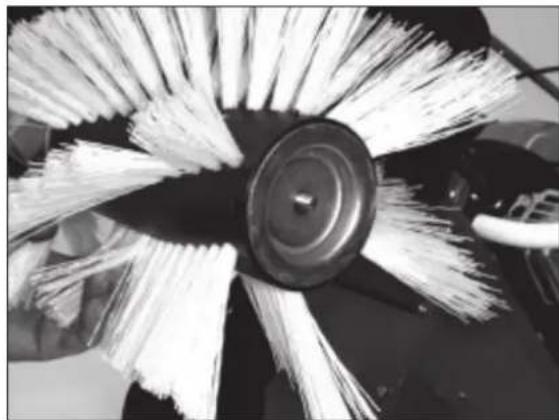

8) Nachdem die beiden Bürsten aufgesteckt sind, die Kappe und Unterlegscheibe auf die Achse schieben.

9) Sicherungsmutter aufsetzen.

10) Muttern mit einem Ring-Maulschlüssel fest anziehen. Dabei mit einem weiteren Ring-Maulschlüssel kontern.
7.5 Gerät reinigen
Um den guten Zustand der Kehrmaschine zu erhalten, sollten Sie sie regelmäßig reinigen.
Entfernen Sie losen Schmutz oder Staub mit einer weichen Bürste. Waschen Sie die Kunststoffflächen mit Wasser und Seife. Verwenden Sie handelsübliche Reinigungsmittel für Kraftfahrzeuge. Alle Reinigungsmittelreste müssen gut mit klarem Wasser abgespült werden. Um Kunststoffteilen einen seidigen Glanz zu geben, verwenden Sie bitte ein Kunststoffpfegemittel. Beachten Sie bitte die Verarbeitungshinweise des Pflegemittels. Als Korrosionsschutz von stark belasteten Teilen (z.B. die Aufnahmestangen des Kehrgutbehälters) können Sie Glycerin verwenden.

WICHTIG!
Unter keinen Umständen dürfen chemische oder agressive Reinigungsmittel benutzt werden. Die Kunststoffoberflächen und die Lackierung werden dadurch dauerhaft geschädigt.
Verwenden Sie nur biologisch leicht abbaubare Reinigungs- und Pflegemittel. Sie schonen damit unsere Umwelt und fördern die Reinhaltung des Grundwassers!
Die Reinigung der Maschine mit Hochdruckreinigern, Dampfstrahlreinigern u. ähnlichen Geräten kann Bauteile wie Kugellager, Dichtungen, Motorteile, Kunststoffteile usw. nachhaltig schädigen! Außerdem könnte Wasser in den Motor eindringen. Meiden Sie daher geringe Abstände zwischen Reinigungsgeräte-Düse und gefährdeten Bauteilen. Die Wassertemperatur darf 50° Celsius nicht überschreiten. Beachten Sie hierzu bitte auch die Betriebsanleitung des Motors!

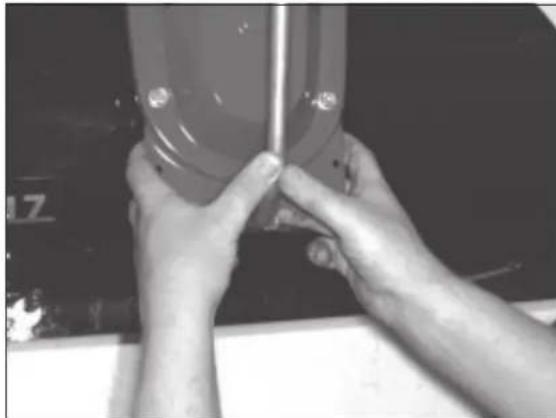

7.6 Einstellen bzw. Nachstellen der Bowdenzüge

WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein. Überprüfen der Bowdenzüge: Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3, der Arbeitsweg ca. 2/3 betragen.

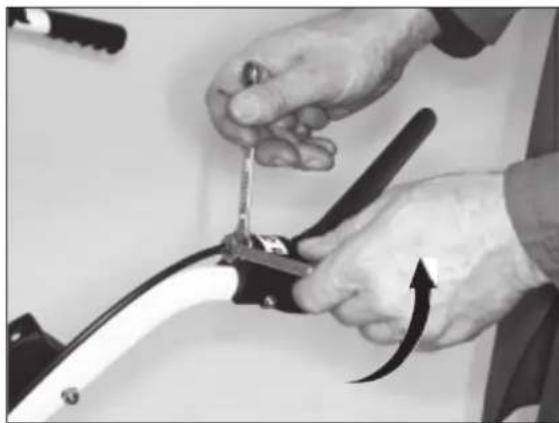

1) Die rechte Mutter mit einem 10er-Maulschlüssel um ca. eine Umdrehung lösen.

2) Anschließend die linke Schraube mit einem 8er Ring-Maulschlüssel um eine Umdrehung in Pfeilrichtung drehen. Danach die rechte Mutter kontern.
7.7 Reifenfülldruck prüfen und korrigieren

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen.

WICHTIG!
Bei zu niedrigem Reifendruck könnte sich der Schlauch auf der Felge drehen und beschädigt werden.

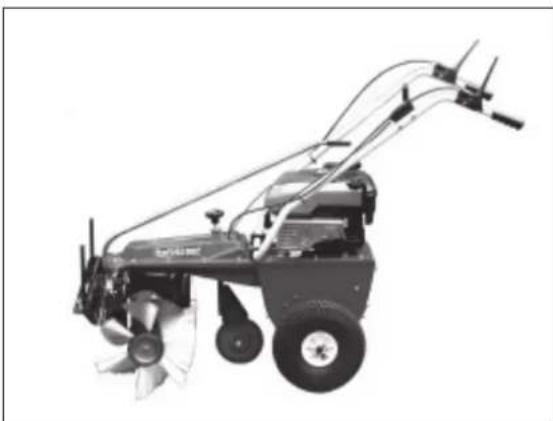

1) Bitte überprüfen Sie regelmäßig den Reifenfülldruck der Antriebsräder.

Schrauben Sie die Ventilkappe ab und setzen Sie das Druckluftgerät zur Kontrolle oder Befüllung auf. Anschließend schrauben Sie die Ventilkappe wieder auf das Ventil.
7.8 Batterie laden

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen.

WICHTIG!
Der Motor ist mit einer Ladespule ausgestattet, die bei laufendem Motor die Batterie lädt.
Ist die Batterie nach längerer Standzeit entladen, muss bei Verwendung eines Ladegerätes dieses zum Laden von Blei-Gel Batterien geeignet sein.
Im Anlieferungszustand ist die wartungsfreie Batterie bereits aufgeladen.

Deckel der Ladebuchse anheben und den Stecker des Ladegerättes anschließen.
7.9 Reinigung Luftfilter
Für die Reinigung des Luftfilters beachten Sie bitte die Hinweise des Motorenherstellers (Bedienungsanleitung Motorenhersteller).
7.10 Einlagerung
Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind.
7.11 Wartungsplan
| vor jeder Nutzung | jeweils nach Betriebsstunden | mind. nach 3 Mon. | mind. jährl. | nach jeder Reinigung | |||||
| 5 | 10 | 25 | 50 | 100 | |||||
| Schrauben und Muttern kontrollieren K | |||||||||
| Motorölstand kontrollieren, K ggf. nachfüllen | |||||||||
| Motorölwechsel erstmals F | |||||||||
| Alle weiteren Motorölwechsel F F | |||||||||
| Luftfilter kontrollieren K | |||||||||
| Luftfilter-Einsatz reinigen W W | |||||||||
| Luftfilter-Einsatz erneuern, W bei Bedarf früher | |||||||||
| Kraftstoffschläuche erneuern F | (2Jahre) | ||||||||
| Kühluft-Sieb reinigen W | |||||||||
| Leitbleche, Kühlrippen reinigen, F bei Bedarf früher | |||||||||
| Zündkerze reinigen, F Elektrodenabstand einstellen | |||||||||
| Zündkerze erneuern F | |||||||||
| Auspuff reinigen W | |||||||||
| Alle gleitende Teile schmieren | W | W | |||||||
| Handhebel Spieleinstellung kontrollieren | K | ||||||||
| Bürstenwalzen-Verschleiß kontrollieren bei Bedarf früher | K | ||||||||
| Kettenantrieb nachspannen | K | F | |||||||
| F = Wartung durch die Fachwerkstatt K = Kontrolle von der Bedienperson W = Wartung von der Bedienperson | |||||||||
| Störung mögliche Ursache Störungsbeseitigung | ||
| Motor startet nicht | - Kraftstoffbehälter leer | Kraftstoffbehälter befüllen |
| - Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen | ||
| - Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken | ||
| - Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen | ||
| - Motor bekommt Falschluft durch losen Vergaser | Befestigungsschrauben anziehen | |
| - Benzinhahn bei Honda-Motor geschlossen Benzinhahn bei Honda-Motor öffnen | ||
| Motor startet nicht, es riecht nach Benzin | - Motor bekommt zuviel Kraftstoff | Gasregulierhebel auf Vollgas, nicht auf Choke setzen |
| - Luftfilter verschmutzt Luftfilter reinigen | ||
| Motor läuft unruhig, hat Aussetzer | - Motor läuft mit aktiviertem Choke | Gasregulierhebel aus der Choke-Position nehmen |
| - Zündkabel locker | Motor abkühlen lassen und Kerzenstecker fest auf Zündkerze stecken | |
| - Luftfilter verschmutzt Luftfilter reinigen | ||
| - Belüftung im Kraftstoffbehälterdeckel verstopft | Kraftstoffbehälterdeckel erneuern | |
| - Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen | ||
| - Vergaser nicht korrekt eingestellt | Vergaser durch Fachwerkstatt einstellen lassen | |
| - Motor wird zu heiß | siehe Störung ""Motor wird zu heiß"" | |
| Motoraussetzer bei hohen Drehzahlen | - Elektrodenabstand der Zündkerze nicht korrekt | Elektrodenabstand durch Fachwerkstatt einstellen lassen |
| - Vergaser nicht korrekt eingestellt | Vergaser durch Fachwerkstatt einstellen lassen | |
| Motor wird zu heiß | - Zu wenig Motoröl | Motoröl nachfüllen |
| - Kühlluftsystem eingeschränkt | Lüftergitter und Kühlrippen durch Fachwerkstatt reinigen lassen | |
| - Luftfilter verschmutzt Luftfilter reinigen | ||
| - Vergaser nicht korrekt eingestellt | Vergaser durch Fachwerkstatt einstellen lassen | |
| Motor geht im Leerlauf häufig aus | - Gasregulierhebel nicht auf Choke bei kaltem Motor | Gasregulierhebel auf Choke setzen |
| - Elektrodenabstand der Zündkerze nicht korrekt | Elektrodenabstand durch Fachwerkstatt einstellen lassen | |
| - Luftfilter verschmutzt Luftfilter reinigen | ||
| Motor hat zu wenig Leistung | - Luftfilter verschmutzt | Luftfilter reinigen |
| - zu wenig Kompression | Fachwerkstatt aufsuchen | |
- Storungen und ihre Beseligung
34
| Störung mögliche Ursache Störungsbeseitigung | ||
| Motor geht nicht aus | - Motorstop-Betätigung verstellt | siehe Bedienungsanleitung des Motors, wenden Sie sich an ihre Fachwerkstatt |
| Dauerhaftes Quietschen, wenn die Kehrbürste eingeschaltet wird | - Schalthebel nicht vollständig niedergedrückt- Bowdenzug nicht korrekt eingestellt | Schalthebel für den Kehrbürstenantrieb ganz niederdrücken Bowdenzug nachstellen |
| Kehrbürsten drehen sich nicht bzw. bleiben bei Belastung stehen | - Schalthebel nicht vollständig niedergedrückt- Bowdenzug nicht korrekt eingestellt- Keilriemen defekt Keilriemen durch Fachwerkstatt erneuern lassen | Schalthebel für den Kehrbürstenantrieb ganz niederdücken Bowdenzug nachstellen |
| Fahrantrieb funktioniert nicht bzw. die Maschine bewegt sich nicht vorwärts | - Bowdenzug nicht korrekt eingestellt- Keilriemenspannung Motor/Getriebe zu gering- Spannstift am Getriebe abgeschert. Dieser schützt das Getriebe vor Überlastung und schert bei zu hoher Krafteinwirkung ab. | Bowdenzug nachstellenKeilriemenspannung durch Fachwerkstatt einstellen lassenSpannstift beim Fachhändler ersetzen lassen. |
| Kehrmaschine hinterläßt mittig einen ungekehrten Streifen | - Wurfrichtung nach vorne bei abgenutzter Kehrbürste | Bürste nach rechts oder links schwenken, Wurfrichtung zur Seite |
| - Kehrbürste abgenutzt | Kehrbürste austauschen | |
| Schlechtes Kehrergebnis | - Kehrbürste falsch montiert- zu hoher Bürstendruck- keine Originalkehrbürsten | Kehrbürste korrekt montieren, auf die Laufrichtung achtenStützrad verstellen, Bürstendruck reduzierenOriginalkehrbürsten verwenden |
| Mit Kehrgutbehälter schlechtes Kehrergebnis | - Kehrgutbehälter nicht korrekt angebracht, Dichtlippe oberhalb der Bürstenabdeckung | Kehrgutbehälter korrekt anbringen |
| Schnee wird von der Bürste nach hinten befördert | - zu hohe Schneehöhe- fester, backender Schnee- Wurfrichtung nach vorne, Schnee häuft sich vor der Bürste an | nur bis max 14 cm Schneehöhe einsetzbarBürste ganz nach rechts oder links schwenkenBürste ganz nach rechts oder links schwenken, Wurfrichtung zur Seite |
| geringe Traktion im Winter | - zu hoher Reifenfülldruck- glatter Boden, die gesamte Bürstenbreite wird zum Kehren genutzt | Reifenfülldruck kontrollieren, ggf. etwas absenkennur einen Teil der Bürstenbreite zum Kehren nutzen |
Forsetzung Sturungen und ihre Beseligung
9 Transport

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Tragen Sie festes Schuhwerk. Falls ein Kehrgutbehälter angebracht ist, diesen bitte entfernen. Der Lenker muss sicher befestigt sein.

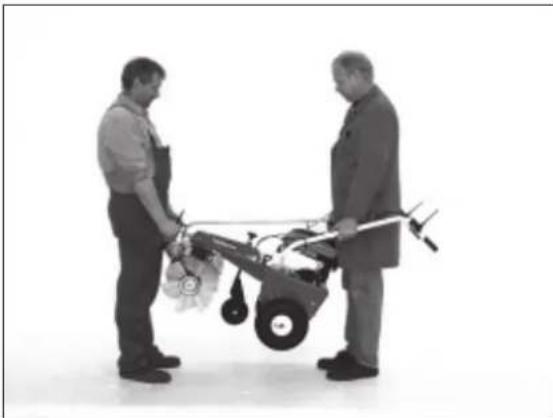

1) Anheben der Maschine.

2) Haltepunkte vorne für das Anheben der Maschine.

VORSICHT!
Verletzungsgefahr! Beim Tragen den Schwenkhebel mit den Daumen sichern.

3) Führung des Spannriemens vorne.

4) Der Motor dient als Befestigungspunkt. Verwenden Sie auf jeden Fall beide Befestigungspunkte. Der Lenker wird ganz nach vorne geklappt.
10 Technische Daten
10.1 Technische Daten tk17
Motor: siehe Ersatzteilliste
Radstand: 310 mm
Spur: 490 mm
Breite: ca. 700 mm
Höhe bis Motor: ca. 610 mm (B&S), ca. 640 mm (Honda)
Lenkerhöhe: verstellbar von ca. 700 mm bis ca. 1030 mm
Länge über alles: max. 1500 mm (niedrige Lenker-Position)
Kehrbreite: 720mm
Bürstendurchmesser: 300mm
Geschwindigkeit: 3,1 km/h
Gewicht: 60 kg
Reifenfülldruck: 1,5 bar
| Motor | Hubraum | Leistung max. | Leistung effektiv |
| Honda GCV 135 | 135 ccm | 1,7 kW/3000 rpm | 1,7 kW/3000 rpm |
| B&S Ready Start | 190 ccm | 2,6 kW/3200 rpm | 2,6 kW/3000 rpm |
| Motor | Ölfüllmenge | Kraftstofftankinhalt |
| Honda GCV 135 | 0,551 | 0,91 |
| B&S Ready Start | 0,61 | 1,51 |
Hand-Arm-Schwingungen an der Kehrmaschine entsprechend VDI 2057, Blatt 2
1. Beschreibung der Messung
Die Durchführung der Messung erfolgt auf asphaltierter Straße.
Die Schwingungen werden am Lenker in 3 Achsen gemessen: x-, y-, z- Achse, siehe DIN 45675, Teil 8. Es wird der Effektivwert über 60 sek. ermittelt.
2. Das benutzte Meßgerät entspricht DIN 45675
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
Achse der Bürsten: Mittelstellung
- Meßergebnis: 60 s Effektivwert = 2,9 m/s² (Honda GCV 135)
$$ 6 0 \mathrm{s} \text { Effektivwert } = 4, 5 \mathrm{m} / \mathrm{s} ^ {2} (\text { B\ & S Ready Start }) $$
Geräuschemissionswerte für Kehrmaschinen entsprechend EG-Richtlinie 88/180/EWG
1. Beschreibung der Messung
Die Messung erfolgt im Stillstand der Maschine mit Bürstenantrieb auf asphaltierter Straße.
1.1 Schalldruckpegel am Ohr L_pBediener = 83 dB (Honda GCV 135)
Schalldruckpegel am Ohr L _pBediener = 81 dB (B&S Ready Start)
1.2 Schallleistungspegel L_w = 93 dB (Honda GCV 135)
Schallleistungspegel L_w = 91 dB (B&S Ready Start)
2. Benutzte Meßgeräte:
Schallpegelmesser Larson Davis, System 824, Serien Nr. A0293
Messmikrofon Modell: 2541, Serien Nr. 5292
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
10.2 Technische Daten tk18
Motor: siehe Ersatzteilliste
Radstand: 310 mm
Spur: 510 mm
Breite: ca. 800 mm
Höhe bis Motor: ca. 660 mm (B&S, Honda)
Lenkerhöhe: verstellbar von ca. 750 mm bis ca. 1080 mm
Länge über alles: max. 1500 mm (niedrige Lenker-Position)
Kehrbreite: 820mm
Bürstendurchmesser: 300mm
Geschwindigkeit: 3,4 km/h
Gewicht: 65 kg
Reifenfülldruck: 1,5 bar
| Motor | Hubraum | Leistung max. | Leistung effektiv |
| Honda GCV 135 | 135 ccm | 1,7 kW/3000 rpm | 1,7 kW/3000 rpm |
| Honda GCV 160 | 160 ccm | 1,6 kW/2400 rpm | 1,6 kW/2400 rpm |
| B&S Ready Start | 190 ccm | 2,6 kW/3200 rpm | 2,6 kW/3000 rpm |
| Motor | Ölfüllmenge | Kraftstofftankinhalt |
| Honda GCV 135 | 0,551 | 0,91 |
| Honda GCV 160 | 0,551 | 0,91 |
| B&S Ready Start | 0,61 | 1,51 |
Hand-Arm-Schwingungen an der Kehrmaschine entsprechend VDI 2057, Blatt 2
1. Beschreibung der Messung
Die Durchführung der Messung erfolgt auf asphaltierter Straße.
Die Schwingungen werden am Lenker in 3 Achsen gemessen: x-, y-, z- Achse, siehe DIN 45675, Teil 8. Es wird der Effektivwert über 60 sek. ermittelt.
2. Das benutzte Meßgerät entspricht DIN 45675
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
Achse der Bürsten: Mittelstellung
- Meßergebnis: 60 s Effektivwert = 2,9 m/s² (Honda GCV 135 / GCV 160))
60 s Effektivwert = 4,5 m/s² (B&S Ready Start)
Geräuschemissionswerte für Kehrmaschinen entsprechend EG-Richtlinie 88/180/EWG
1. Beschreibung der Messung
Die Messung erfolgt im Stillstand der Maschine mit Bürstenantrieb auf asphaltierter Straße.
1.1 Schalldruckpegel am Ohr L _nRediener = 83 dB (Honda GCV 135 / GCV 160)
Schalldruckpegel am Ohr L _pBedsinger = 81 dB (B&S Ready Start)
1.2 Schallleistungspegel L_w = 93 dB (Honda GCV 135/GCV 160)
Schallleistungspegel L_w = 91 dB (B&S Ready Start)
2. Benutzte Meßgeräte:
Schallpegelmesser Larson Davis, System 824, Serien Nr. A0293
Messmikrofon Modell: 2541, Serien Nr. 5292
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
EG-Konformitätserklärung
entsprechend der EG-Richtlinie 2006/42/EG, 2000/14/EG
gemäß 98/37/EG gültig bis 28.12.2009
Hersteller: Julius Tielbürger GmbH & Co.KG
Maschinenfabrik
Postdamm 12
D-32351 Stemwede-Oppenwehe
Bevollmächtigter für die technischen Unterlagen:
Herr Jörg Tielbürger
Julius Tielbürger GmbH & Co.KG
Maschinenfabrik
Postdamm 12
D-32351 Stemwede-Oppenwehe
Hiermit erklären wir, dass das Produkt
Kehrmaschine tk17
B&S
AD-380-040TS
Honda GCV135
AD-381-040TS
Kehrmaschine tk18
B&S
AD-390-040TS
Honda GCV135
AD-391-040TS
Honda GCV160
AD-392-040TS
ab Serien-Nr.: 9090090
mit allen einschlägigen Bestimmungen der EG-Maschinenrichtlinie 2006/42/EG, sowie der bis 28.12.09 gültigen EG-Maschinenrichtlinie 98/37/EG in Übereinstimmung ist.
Die Maschine ist auch in Übereinstimmung mit allen einschlägigen Bestimmungen der folgenden EG-Richtlinien: 2004/108/EG
Folgende harmonisierte Normen (oder Teile dieser Normen) wurden angewendet:
EN ISO 12100:2004, EN 294:1992, DIN EN ISO 9001:2000
Stemwede, den 09.10.2009

GmbH & Co.KG
KR-330-025TS






6,4-18-1,5
4 x M6


M8 x 24
SW 10
WICHTIG!Der Lenker muss stramm sitzen. In der tiefsten Stellung darf er nicht von selbst nach unten kippen, wenn der Sterngriff nicht eingeschraubt ist.

WICHTIG!Ventil liegt außen.

WICHTIG!Maschine nur kippen, wenn noch keine Kraft-und Schmierstoffe eingefüllt worden sind.


M 12 x 70
13-24-2
M12
2 x SW 19

M10
14-58-5
M10
2 x SW 17




14-58-5
M10
2xSW 17
