BEDIENUNGSANLEITUNG TK48 Tielbürger
Betriebsanleitung Kehrmaschine
D
1 Die Betriebsanleitung .... 2
1.1 Allgemeines 2
1.2 Warnhinweise und Symbole 2
2 Grundlegende Sicherheitshinweise 4
2.1 Bestimmungsgemäße Verwendung 6
2.2 Organisatorische Maßnahmen 6
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten 7
3 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung ... 5
4 Auslieferungszustand und Lieferumfang 6
5 Montage 7
6 Inbetriebnahme 15
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb 15
6.2 Lenkerhöhenverstellung 16
6.3 Bürstendruck 17
6.4 Einstellen der Wurfrichtung 18

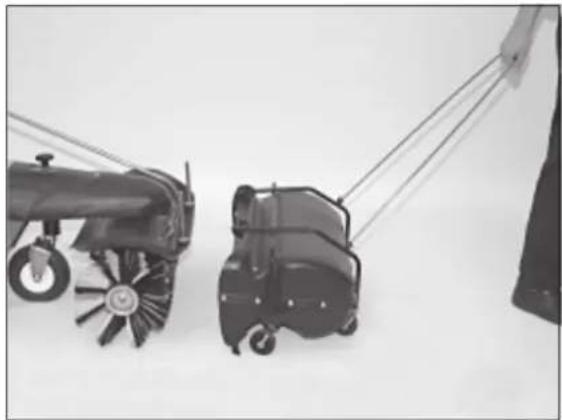

6.5 Kehrgutbehälter (Zubehör) 19

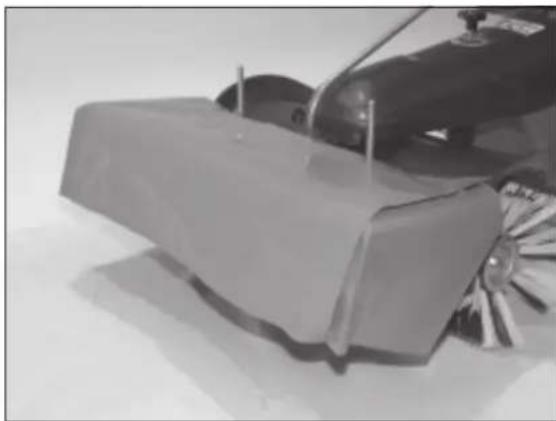

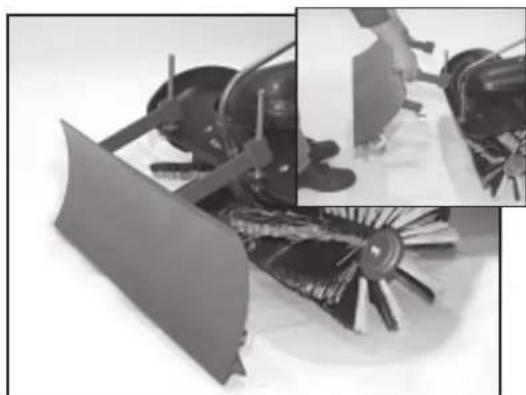

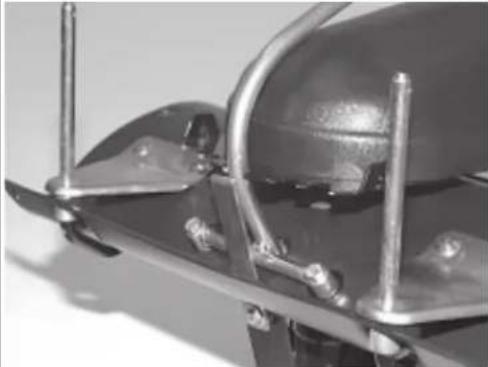

6.6 Steinschlagschutzplane (Zubehör) 20

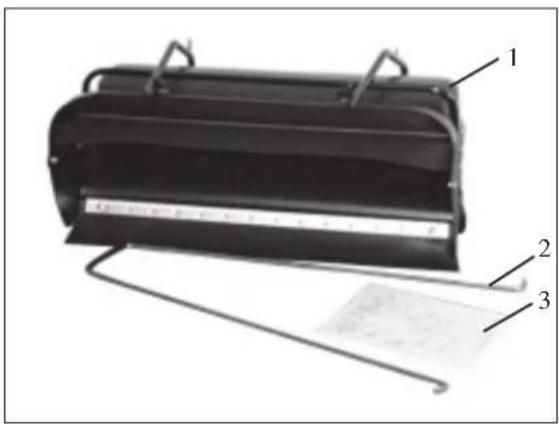

6.7 Räumschild (Zubehör) 20

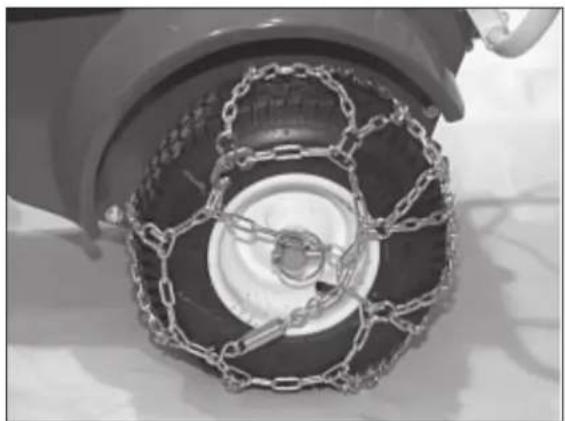

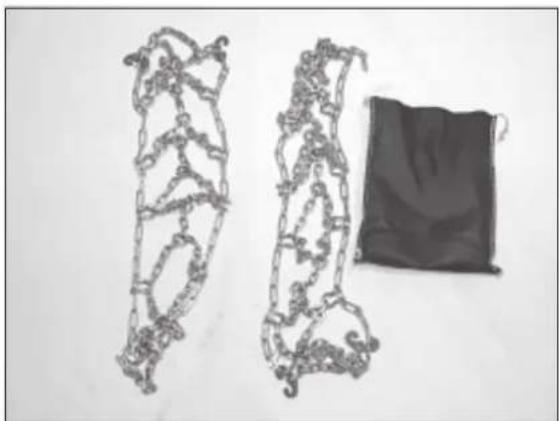

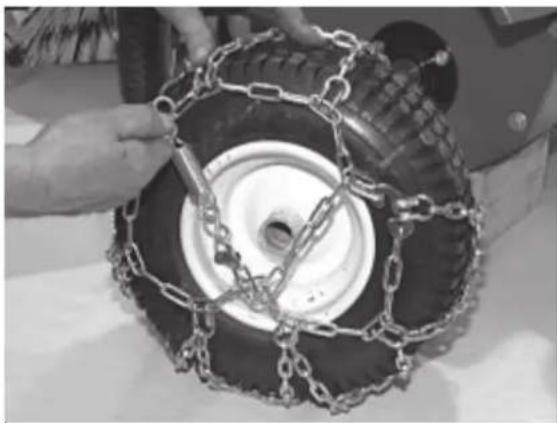

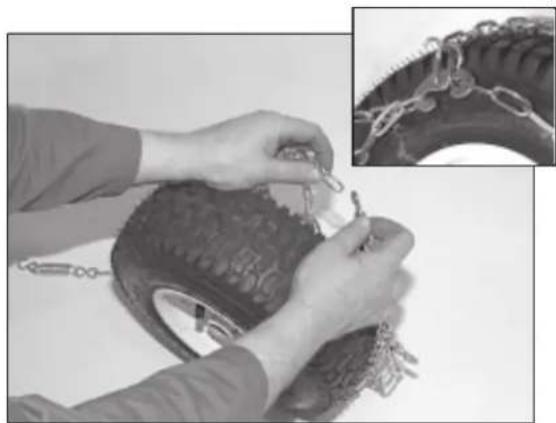

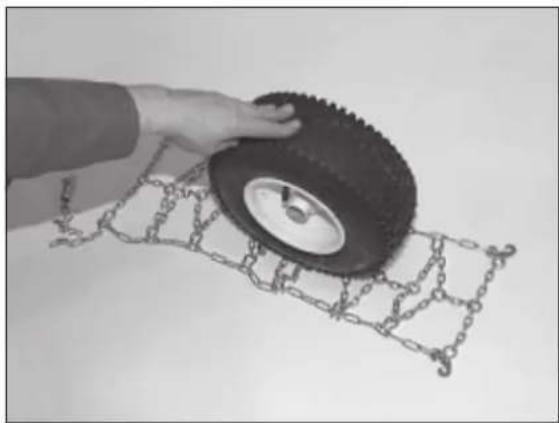

6.8 Schneeketten (Zubehör) 21
6.9 Wassersprüheinrichtung (Zubehör) 22

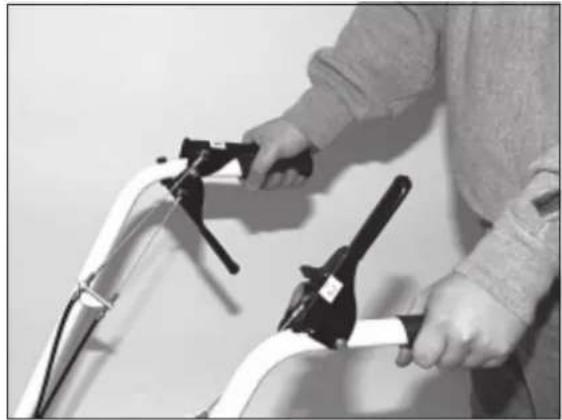

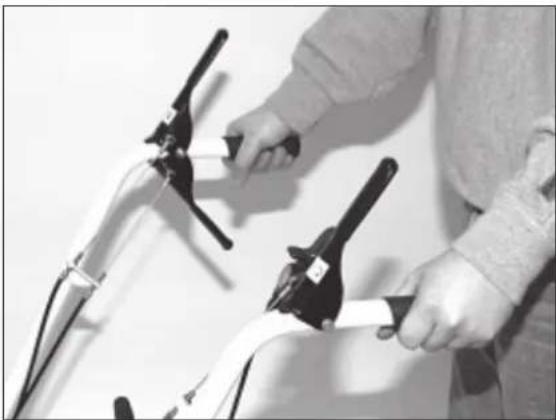

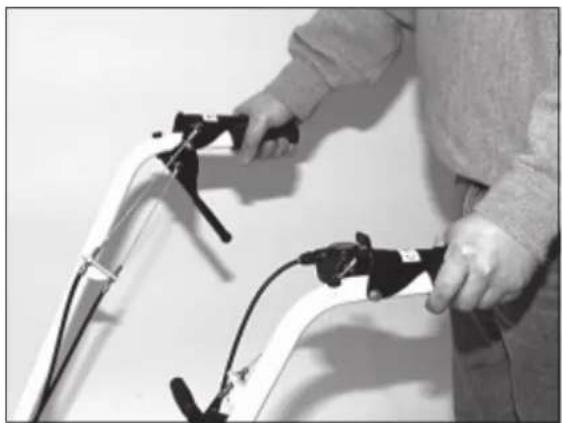

6.10 Fahrantrieb und Kehrbürstenantrieb 23

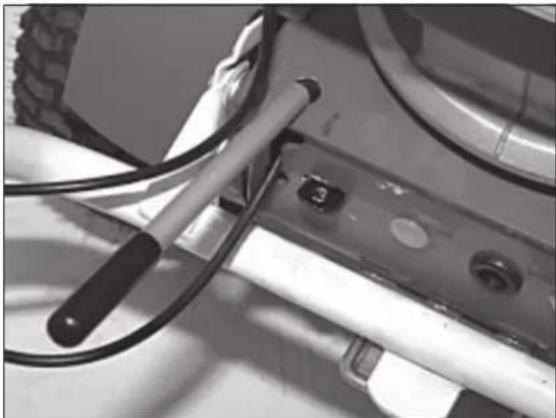

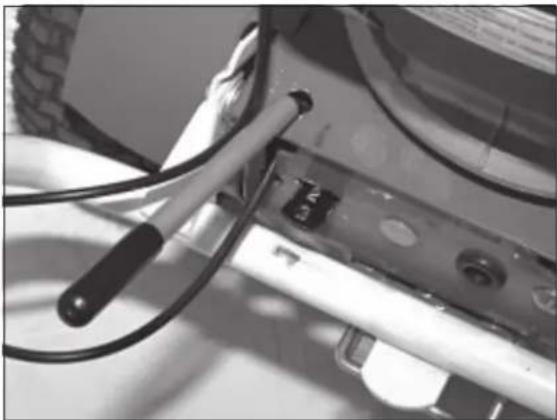

6.11 Gangwahlhebel 24

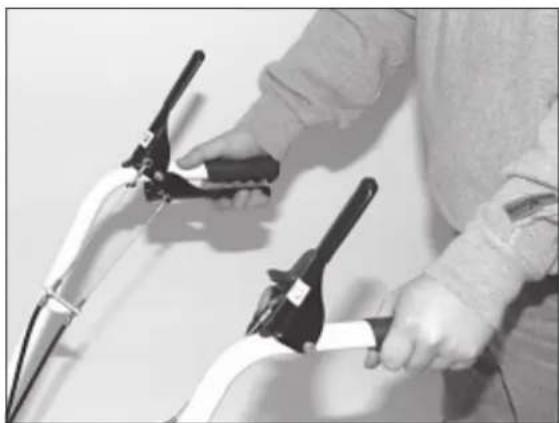

6.12 Rückwärtsgang 24
6.13 Wendefreilauf 25
6.14 Tipptastenregelung 26
6.15 Motor starten / ausschalten (Kurzanleitung) 27

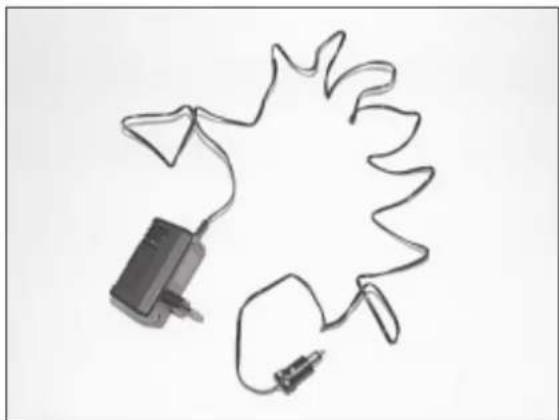

6.16 E-Start Motor 28
7 Wartung und Pflege 29
7.1 Grundlegende Sicherheitshinweise 29
7.2 Kraftstoff tanken 30

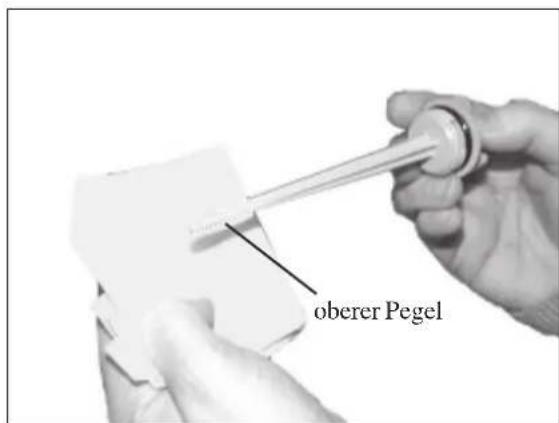

7.3 Ölkontrolle 31

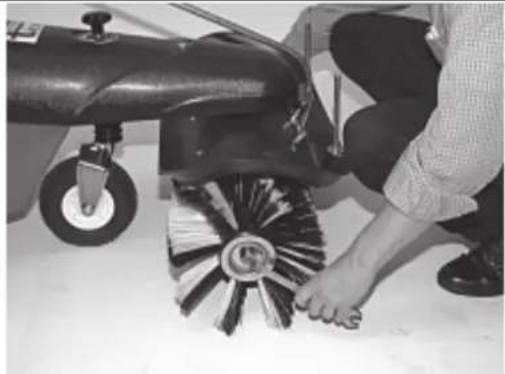

7.4 Austausch der Kehrbürsten 32
7.5 Gerät reinigen 33
7.6 Einstellen bzw. Nachstellen der Bowdenzüge 34

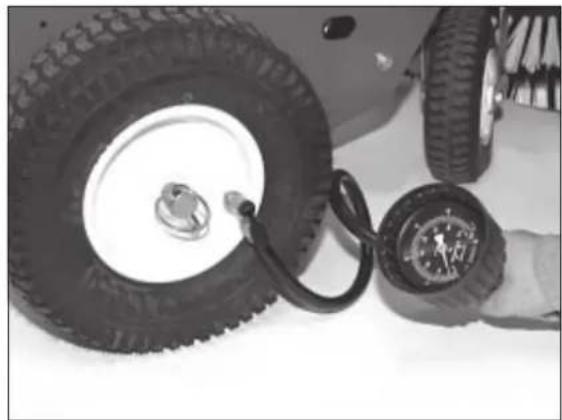

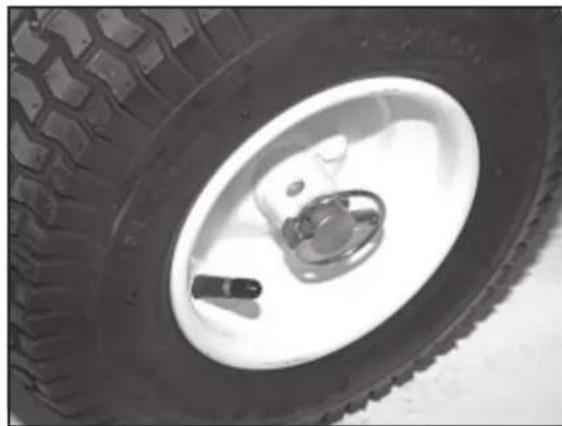

7.7 Reifenfülldruck prüfen und korrigieren 35
7.8 Reinigung Luftfilter 36
7.9 Einlagerung 36
7.10 Wartungsplan 36
8 Störungen und ihre Beseitigung 37
9 Transport 39
10 Technische Daten 40
11 EG-Konformitätserklärung 41
1 Die Betriebsanleitung
1.1 Allgemeines
Diese Betriebsanleitung soll erleichtern, die Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
Die Betriebsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
Die Betriebsanleitung muss ständig am Einsatzort der Maschine verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten mit/an der Maschine z. B.
- Bedienung, einschließlich Rüsten, Störungsbehebung im Arbeitsablauf, Beseitigung von Produktionsabfällen, Pflege, Entsorgung von Betriebs- und Hilfsstoffen
- Instandhaltung (Wartung, Inspektion, Instandsetzung) und/oder
- Transport beauftragt ist.
Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten.
1.2 Warnhinweise und Symbole

Betriebsanleitung lesen

GEFAHR!
bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

WARNUNG!
bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Tod oder schwerste Verletzungen eintreten.

VORSICHT!
bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen eintreten.

WICHTIG!
bezeichnet Anwendungstipps und andere nützliche Informationen.

Kein Werkzeug verwenden

Auf der Werkbank arbeiten
| Schraube | M8 x 16 | M = MetrischS = Durchmesser in mm16= Länge in mm |
| Scheibe | 8,1 - 58 - 5 | 8,1 = Innendurchmesser58= Außendurchmesser5= Materialstärke in mm |
| Mutter | M8 (S) | M = Metrisch8 = Innendurchmesser in mm(S)= Sicherungsmutter |
| Ring-MaulschlüsselSechskantschraubendreherSchraubendreher | 8 | 8= Größe in mm |
| Kreuzschlitzschraubendreher | PZ 2PH 2 | PZ 2 = Pozidrive Größe 2PH2 = Phillips Größe 2 |
2 Grundlegende Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte entstehen.
Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
Die Maschine ist ausschließlich für das Kehren in der Anlagenpflege und im Winterdienst bestimmt. Eine an-
dere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Die Maschine darf z.B. nicht zum Kehren von Futtermitteln genutzt werden. Es könnten sich Borsten lösen, die vom Tier verzehrt werden und zu Verletzungen führen. Für hieraus resultierende Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung und die Einhaltung der Inspektions- und Wartungsbedingungen.
Die Kehrmaschine darf nur mit vom Hersteller zugelassenen Bürsten betrieben werden.
2.2 Organisatorische Maßnahmen
Die Betriebsanleitung ständig am Einsatzort der Maschine griffbereit aufbewahren!
Ergänzend zur Betriebsanleitung allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz beachten und anweisen!
Derartige Pflichten können auch z. B. den Umgang mit Gefahrstoffen oder das Zurverfügungstellen/Tragen persönlicher Schutzausrüstungen oder straßenverkehrsrechtliche Regelungen betreffen.
Betriebsanleitung um Anweisungen einschließlich Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, z. B. hinsichtlich Arbeitsorganisation, Arbeitsabläufen, eingesetztem Personal, ergänzen.
Das mit Tätigkeiten an der Maschine beauftragte Personal muss vor Arbeitsbeginn die Betriebsanleitung, und hier besonders das Kapitel Sicherheitshinweise, gelesen haben. Während des Arbeitseinsatzes ist es zu spät. Dies gilt in besonderem Maße für nur gelegentlich, z. B. beim Rüsten, Warten, an der Maschine tätig werdendes Personal.
Zumindest gelegentlich sicherheits- und gefahrenbewusstes Arbeiten des Personals unter Beachtung der
Betriebsanleitung kontrollieren!
Das Personal darf keine offenen langen Haare, lose Kleidung oder Schmuck einschließlich Ringe tragen. Es besteht Verletzungsgefahr z. B. durch Hängenbleiben oder Einziehen.
Soweit erforderlich oder durch Vorschriften gefordert, persönliche Schutzausrüstungen benutzen!
Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten!
Alle Sicherheits- und Gefahrenhinweise an/auf der Maschine vollzählig in lesbarem Zustand halten!
Bei sicherheitsrelevanten Änderungen der Maschine oder ihres Betriebsverhaltens Maschine sofort stillsetzen und Störung der zuständigen Stelle/Person melden!
Keine Veränderungen, An- und Umbauten an der Maschine, die die Sicherheit beeinträchtigen könnten, ohne Genehmigung des Lieferers vornehmen! Dies gilt auch für den Einbau und die Einstellung von Sicherheitseinrichtungen und -ventilen sowie für das Schweißen an tragenden Teilen.
Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen immer gewährleistet.
Vorgeschriebene oder in der Betriebsanleitung angegebene Fristen für wiederkehrende Prüfungen/Inspektionen einhalten!
Zur Durchführung von Instandhaltungsmaßnahmen ist eine der Arbeit angemessene Werkstattausrüstung unbedingt notwendig.
Standort und Bedienung von Feuerlöschern bekanntmachen!
Die Brandmelde- und Brandbekämpfungsmöglichkeiten beachten!
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten
Arbeiten an/mit der Maschine dürfen nur von zuverlässigem Personal durchgeführt werden. Gesetzlich zulässiges Mindestalter beachten!
Nur geschultes oder unterwiesenes Personal einsetzen, Zuständigkeiten des Personals für das Bedienen, Rüsten, Warten, Instandsetzen klar festlegen!
Sicherstellen, dass nur dazu beauftragtes Personal an der Maschine tätig wird!
Maschinenführer-Verantwortung - auch im Hinblick auf verkehrsrechtliche Vorschriften - festlegen und ihm das Ablehnen sicherheitswidriger Anweisungen Dritter ermöglichen!
Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen Ausbildung befindliches
Personal nur unter ständiger Aufsicht einer erfahrenen Person an der Maschine tätig werden lassen!
Arbeiten an elektrischen Ausrüstungen der Maschine dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden.
Arbeiten an Fahrwerken, Brems- und Lenkanlagen darf nur hierfür ausgebildetes Fachpersonal durchführen!
Das Gerät regelmäßig reinigen, insbesondere im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
3 Auslieferungszustand und Lieferumfang

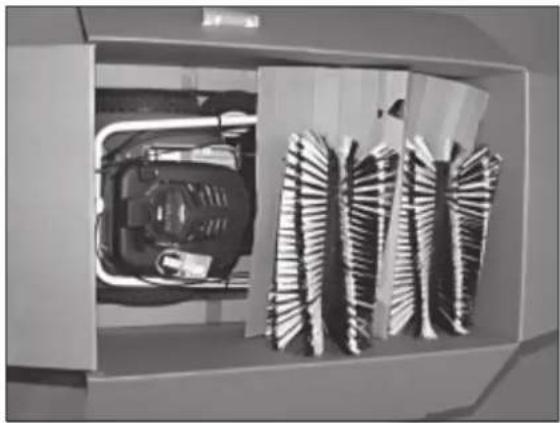

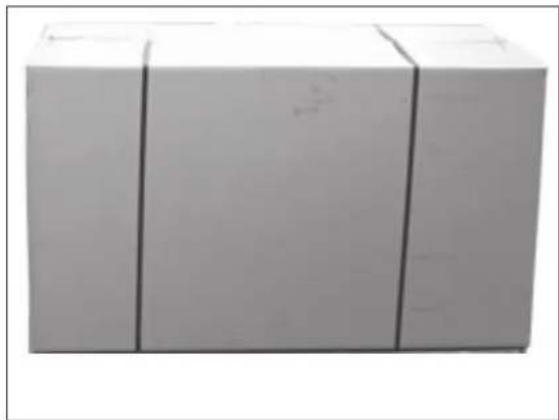

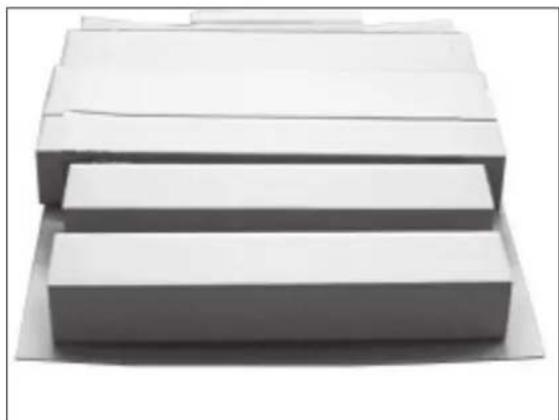

1) Produktverpackung 2) Kontrolle der Originalverpackung

3) Anlieferungszustand
4) Die Lieferung erfolgt in einem Faltkarton:
1 Kehrmaschine
1 Beipacktüte mit
- Bedienungsanleitung
- Ersatzteilliste
- Bedienungsanleitung für den Motor
Zubehör (ist gesondert zu bestellen)
- Kehrgutbehälter
- Räumschild
- Schneeketten
- Wassersprüheinrichtung
- Steinschlagschutzplane

5) Bitte führen Sie das Verpackungsmaterial dem Wertstoffrecycling zu.

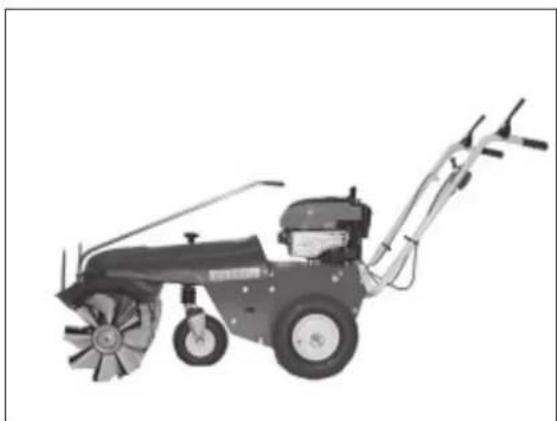

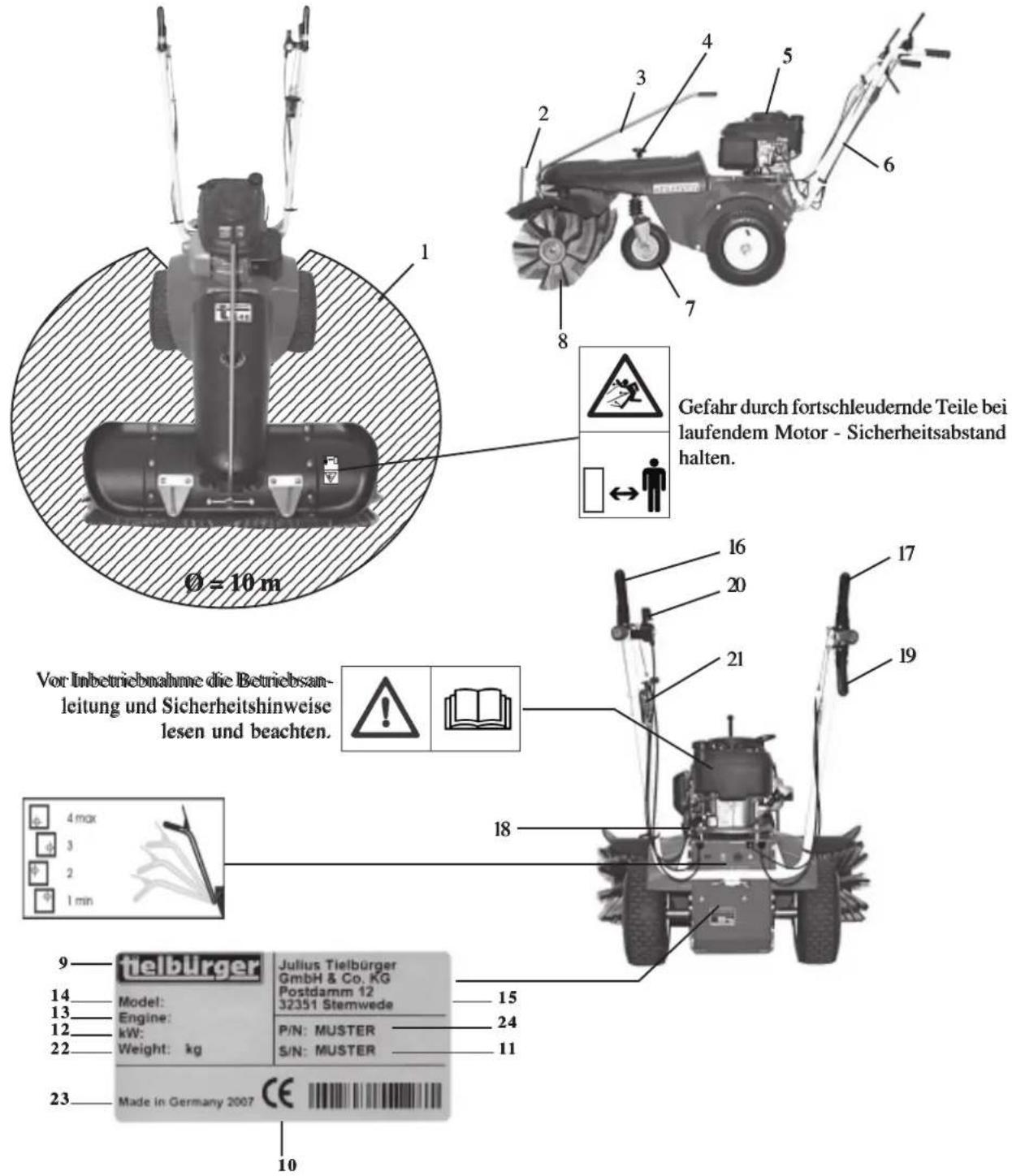

4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung
- Aafrafahmen für Klergrugubelekäfer
- Schwerndlich belief für Sietevorstehung gele Kellbinisteten
- B Bristehöheverstetelung
5.Motor - Lendereh öbühervorsteldblar
- Stütztrachd
- Kluhiniistete
- NannadekHeistelbehrs
- CE-Kemzeichen
- Sertemummer
- Mottorleistung
-
Mottorhersteller
-
Maschinenbezeichnung
- Adresse des Herstellers
- Kehrbürstenantrieb
- Fahrantrieb (vorwärts)
- Gangwahllhebell
- Rückwärtsgang
- Verstellung Bürstendrehzahl
- Gasregulienthebell
- Gewichtt
- Baujahr
- Artikelnummer
5. Montage

WICHTIG!
Füllen Sie jetzt noch kein Öl oder Benzin auf den Motor.
Bevor Sie beginnen, verschaffen Sie sich einen Überblick über den Montageablauf und über die erforderlichen Teile und Werkzeuge.

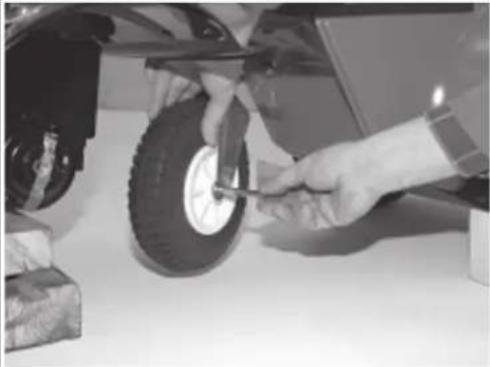

![]() | Stützrad mit Befestigungsmaterial | |

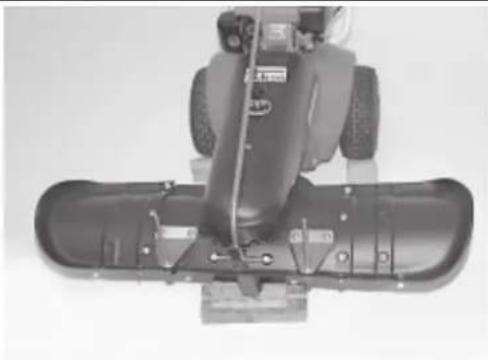

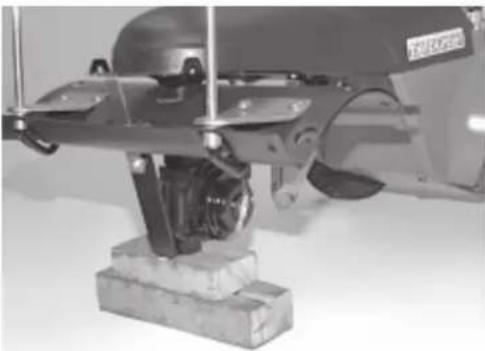

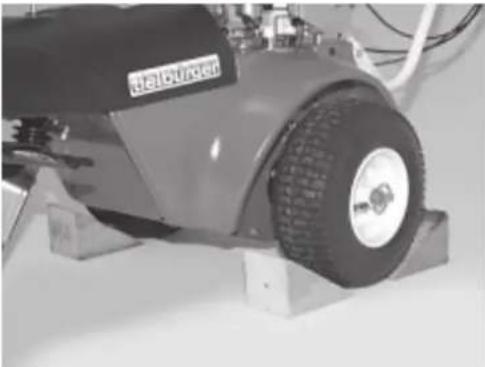

![]() | Kehrmaschine vorne auf einem Holzklotz abstützen. | |
![]() | Die Räder sichern. | |

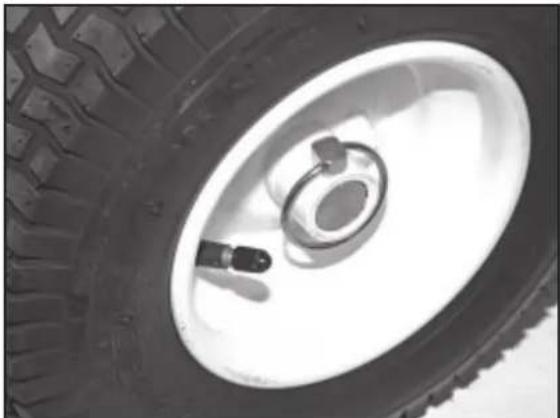

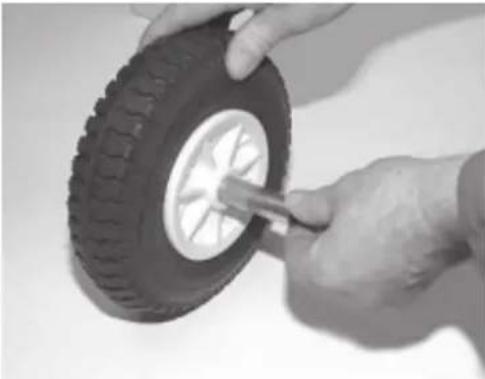

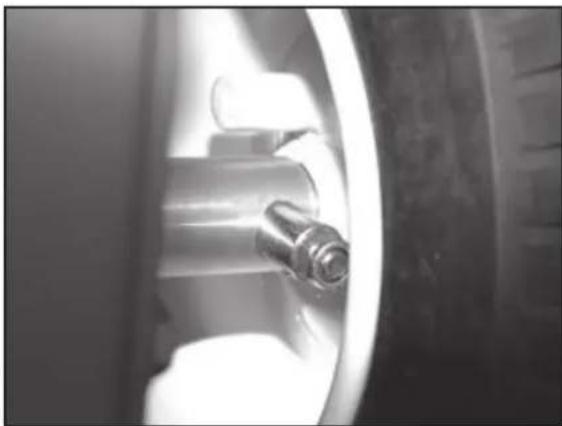

![]() | ![]() | Die Hülse durch das Rad stecken. |

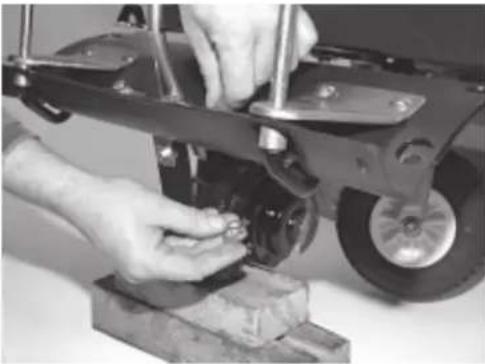

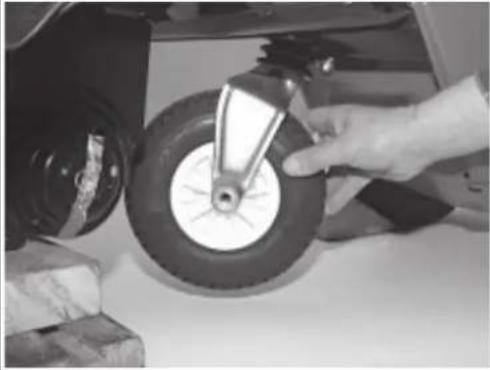

![]() | Stützrad positionieren | |
1 x M 10 x 90 | ![]() | 6 kt - Schraube durchstecken und anschließend die Mutter aufdrehen. |
1 x M 10 | ||

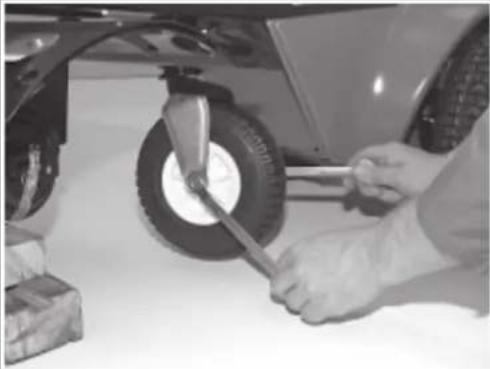

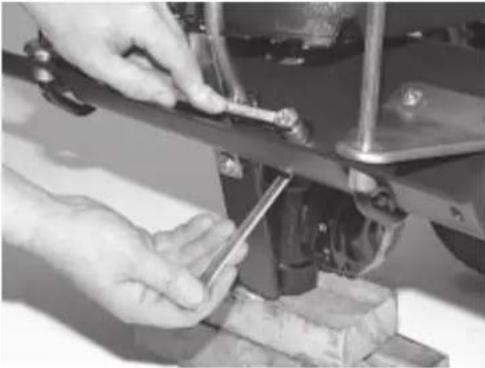

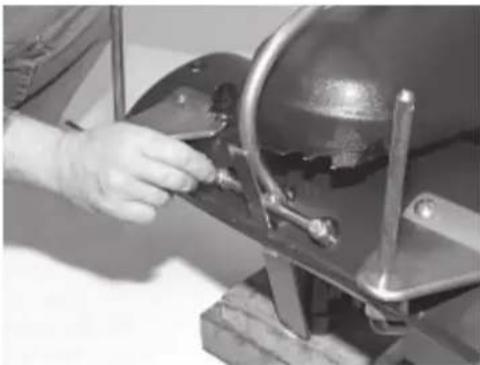

SW 17 | ![]() | Den Schraubenkopf mit einem Ring-Maulschlüssel festhalten und die Mutter mit einem zweiten Ring-Maulschlüssel fest anziehen. |

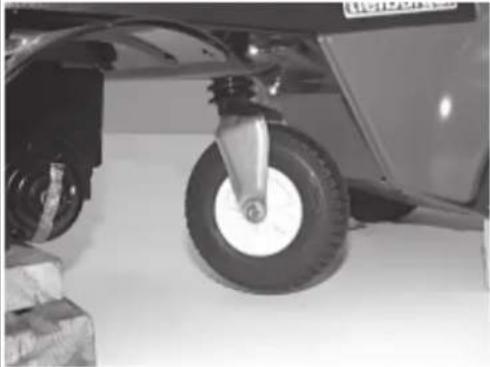

![]() | Fertig montiertes Stützrad. | |

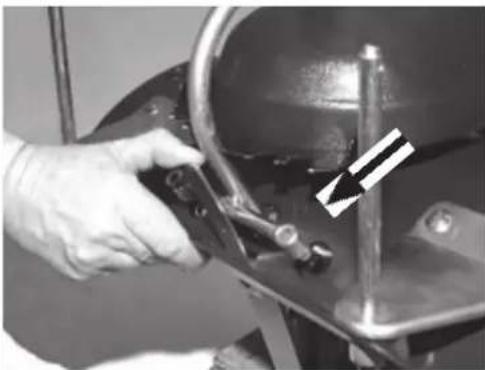

![]() | Schwenkhebel | |
![]() | Beide Muttern lösen und Schrauben herausnehmen. | |
![]() | Blattfeder zurückbiegen und Schwenkhebel so dahinter schieben, dass die Bohrungen deckungsgleich übereinander liegen. | |
![]() | Von oben die beiden Schrauben durchstecken. | |
![]() | Von unten Scheiben aufstecken und Muttern aufschrauben. | |
SW 13 | ![]() ![]() | Schraubenkopf festhalten und Mutter festziehen.Angebauter Schwenkhebel. |
![]() | SeitenteileKehrbürstenabdeckung undBeipacktüte | |

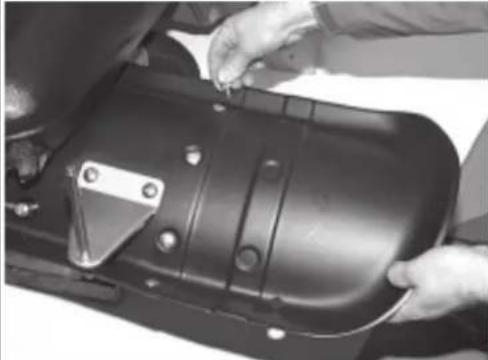

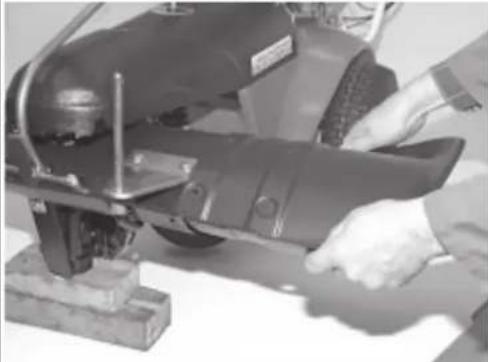

![]() | Seitenteil so positionieren, dass die Bohrungendeckungsgleich sind. | |

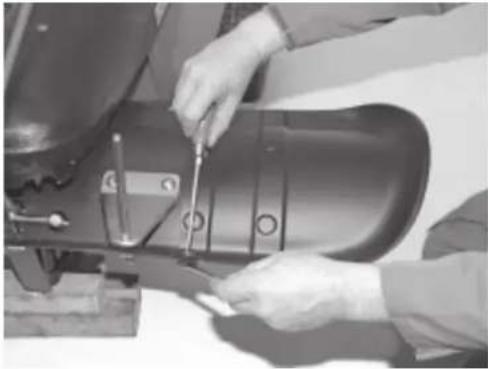

| [kw8w]10x M8 x 16 | ![]() | Von oben die Schrauben aus der Beipacktütedurchstecken. |
10x M8 | ||
10x8,4-16-1,6 | ||
![]() | Scheiben von unten aufstecken und Mutter auf-drehen. | |

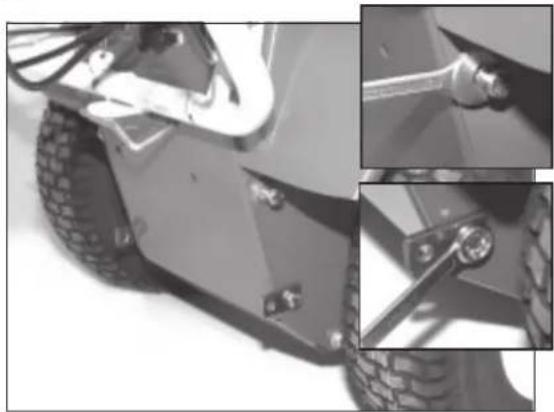

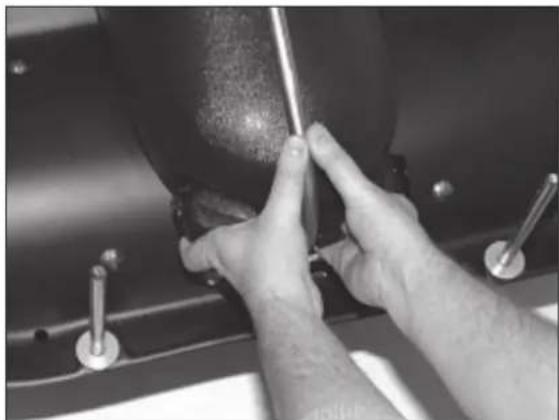

SW 13 | ![]() | Mutter mit einem Ring-Maulschlüsselfesthalten und Schraube mit Schraubendreher festschrauben. |
Gr. 12 | ||
![]() | Die zweite Bürstenabdeckung wird auf die gleiche Weise mon-tiert | |
![]() | Schalthebelverlängerung | |

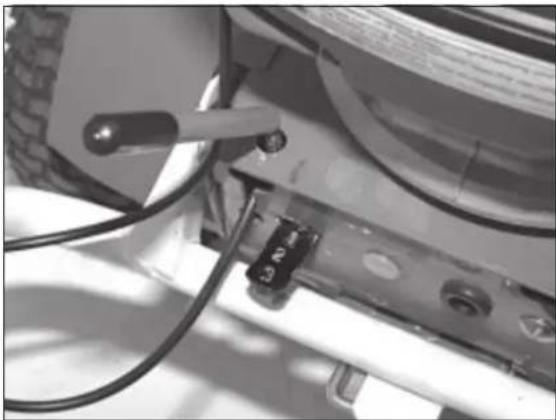

![]() | Position Schalthebel | |
![]() | Verlängerung gerade am Schalthebel ansetzen und(durch drehen)verschrauben. | |
SW 8 | ![]() | Mit einem Ring-Maulschlüssel (SW 8) festziehen. |

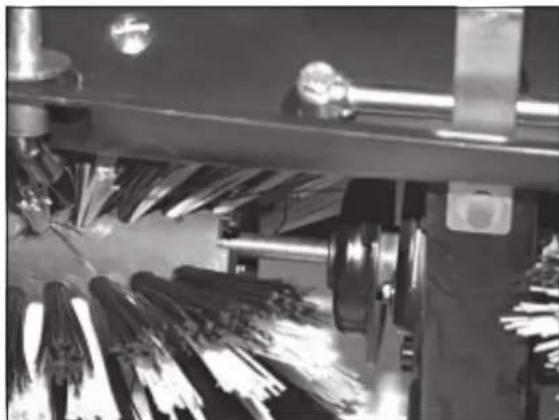

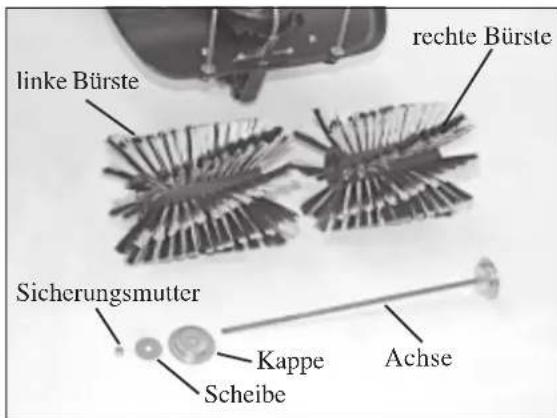

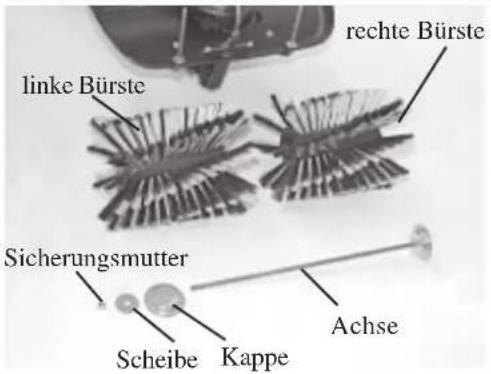

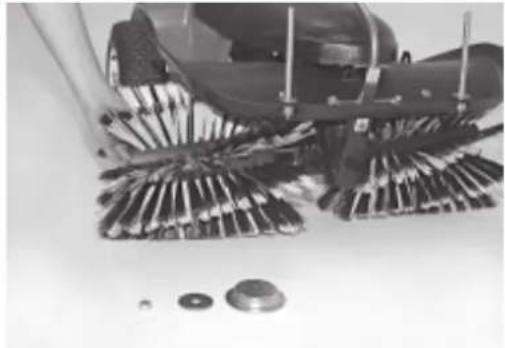

![]() | Kehrbürsten mit Anbauteilen. | |

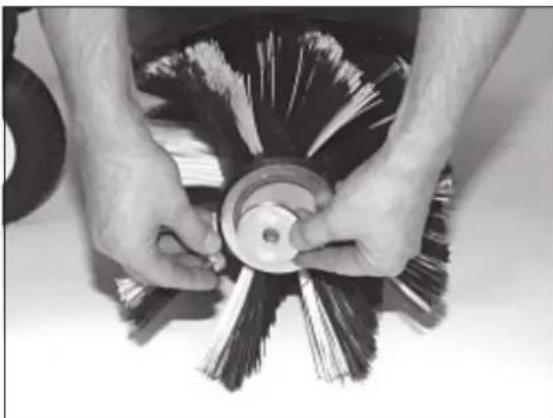

![]() | Achse mit montierter Kappe durch die rechte Kehrbürste stecken. | |

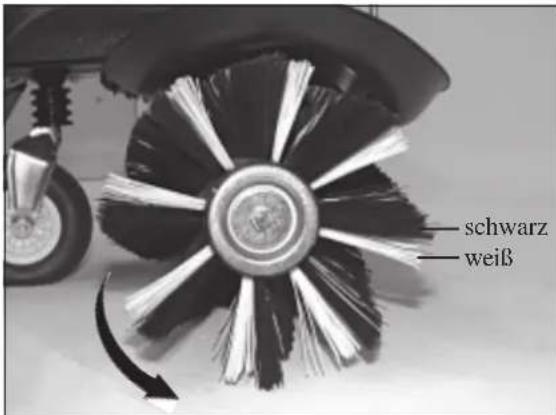

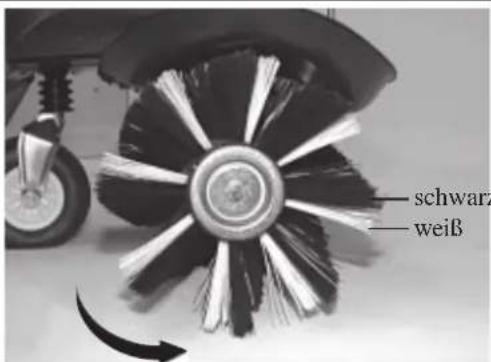

![]() | Wichtig! Die schwarze Bürstenreihe muss in Drehrichtung den Boden vor der weißen Bürstenreihe berühren. | |

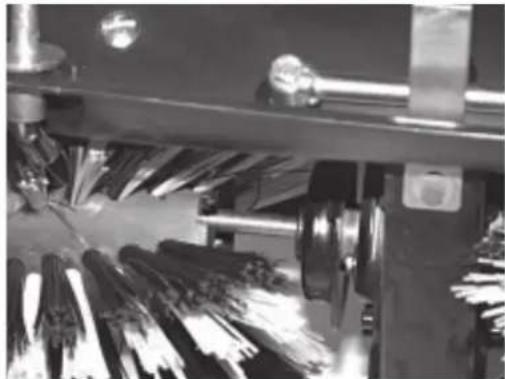

![]() | Achse durch die Öffnung im Getriebe stecken und die Bürste bis ans Getriebe schieben. | |

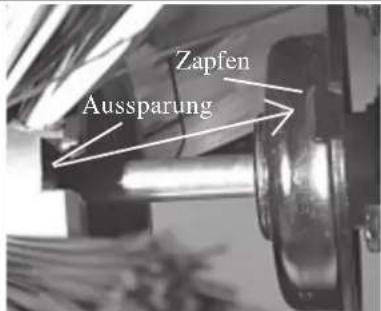

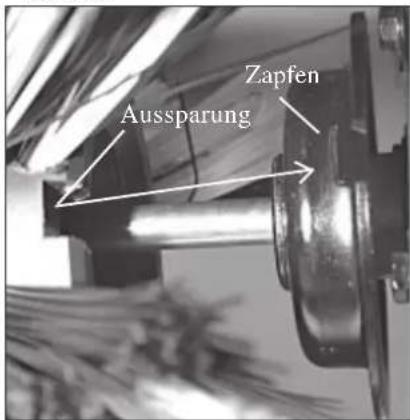

![]() | Montagehinweis:Die Aussparung an der Kehrbürste wird an den Zapfen am Getriebe gesetzt. | |
![]() | Rechte Bürste auf die Achse stecken | |
![]() | Die Bürste bis an das Getriebe drücken. Vorherigen Montagehinweis beachten. | |

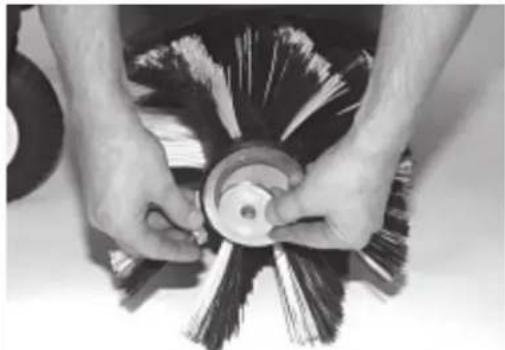

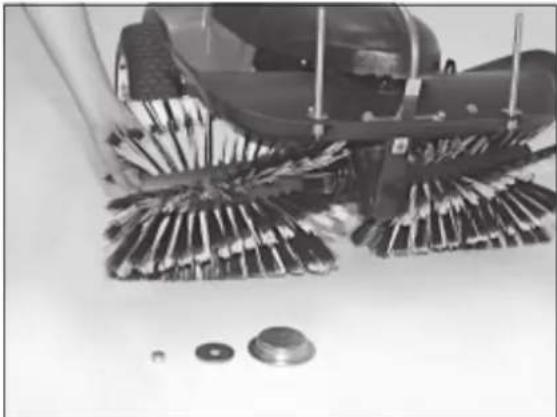

![]() | Kappe und Scheibe auf die Achse schieben und anschließend die Mutter aufdrehen. | |
SW 19 | ![]() | Die Mutter mit einem Ring-Maulschlüssel festziehen.(Die Mutter am anderen Ende der Achse mit einem weiteren Ring-Maulschlüssel festhalten). |
6 Inbetriebnahme
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb
Jede sicherheitsbedenkliche Arbeitsweise unterlassen! Vor Arbeitsbeginn sich an der Einsatzstelle mit der Arbeitsumgebung vertraut machen. Zur Arbeitsumgebung gehören z. B. die Hindernisse im Arbeits- und Verkehrsbereich, die Tragfähigkeit des Bodens und notwendige Absicherungen der Einsatzstelle zum öffentlichen Verkehrsbereich.
Maßnahmen treffen, damit die Maschine nur in sicherem und funktionsfähigem Zustand betrieben wird! Maschine nur betreiben, wenn alle Schutzeinrichtungen und sicherheitsbedingte Einrichtungen z. B. lösbare Schutzeinrichtungen, Schalldämmungen, Absaugeinrichtungen, vorhanden und funktionsfähig sind!
Vor jedem Einsatz Maschine auf äußerlich erkennbare Schäden und Mängel prüfen! Eingetretene Veränderungen (einschließlich der des Betriebsverhaltens) sofort der zuständigen Stelle/Person melden! Maschine ggfs. sofort stillsetzen und sichern!
Bei Funktionsstörungen Maschine sofort stillsetzen und sichern! Störungen umgehend beseitigen lassen! Maschinen nur vom Fahrerplatz aus starten!
Ein- und Ausschaltvorgänge, Kontrollanzeigen gemäß Betriebsanleitung beachten!
Vor Einschalten/Ingangsetzen der Maschine sicherstellen, dass niemand durch die anlaufende Maschine gefährdet werden kann!
Vor Fahrtantritt/Arbeitsbeginn prüfen, ob Bremsen, Lenkung, Signal- und Beleuchtungseinrichtungen funktionsfähig sind!
Vor dem Verfahren der Maschine stets die unfallsichere Unterbringung des Zubehörs kontrollieren!
Bei Befahren öffentlicher Straßen, Wege, Plätze die geltenden verkehrsrechtlichen Vorschriften beachten und ggfs. Maschine vorher in den verkehrsrechtlich zulässigen Zustand bringen!
Bei schlechter Sicht und Dunkelheit grundsätzlich für ausreichende Beleuchtung sorgen!
Stets ausreichenden Abstand zu Baugrubenrändern und Böschungen halten!
Jede Arbeitsweise unterlassen, die die Standsicherheit der Maschine beeinträchtigt!
Hänge nicht in Querrichtung befahren; Arbeitsausrüstung und Ladegut stets in Bodennähe führen, besonders bei Bergabfahrt!
Im Gefälle Fahrgeschwindigkeit stets den Gegebenheiten anpassen! Nie im, sondern immer vor dem Gefälle in die niedrigere Fahrstufe schalten!
Beim Verlassen der Maschine grundsätzlich die Maschine gegen unbeabsichtigtes Wegrollen und unbefugtes Benutzen sichern!
6.2 Lenkerhöhenverstellung

VORSICHT!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.

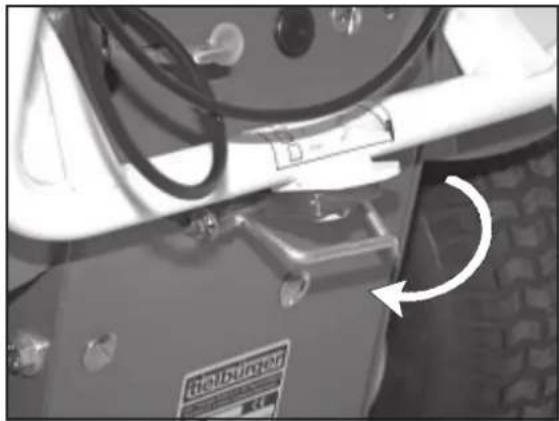

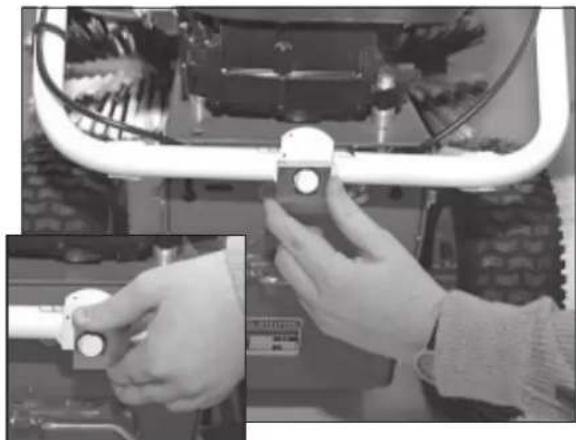

1) Der Lenker kann 4-fach in der Höhe verstellt werden. Den Entriegelungsbügel nach unten drücken.

2) Den Lenker etwas nach vorne klappen und das Verstellelement drehen.


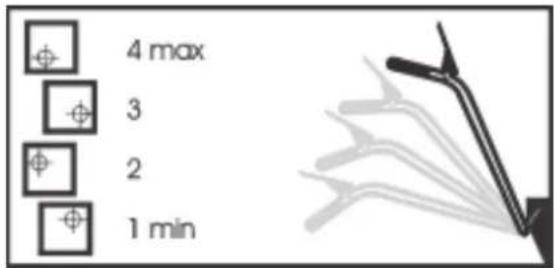

4 max 3 2 1 min3) Beachten Sie die vier möglichen Einstellungen.

4) Den Lenker nach hinten klappen und einrasten lassen.

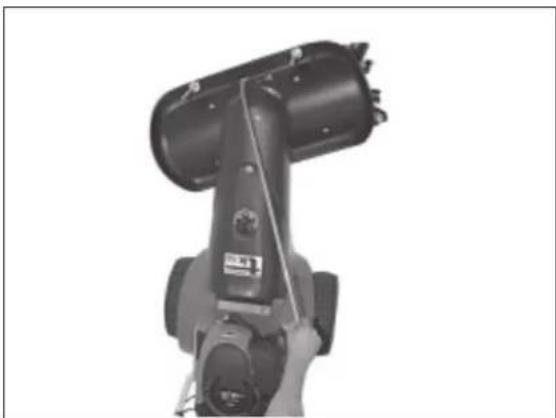

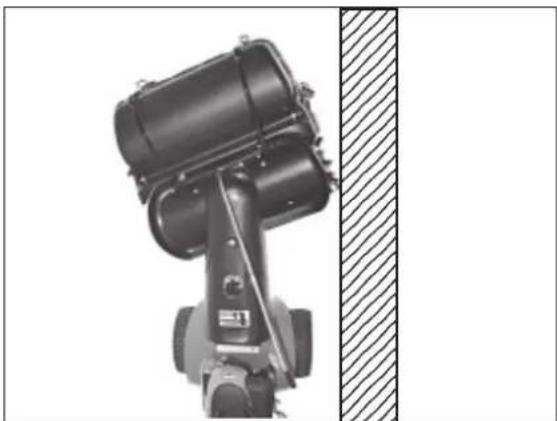

5) Zum Abstellen/Einlagern des Gerätes können Sie den Lenker ganz nach vorne klappen, um den Platzbedarf des Gerätes zu minimieren.

VORSICHT! Vergewissern Sie sich, dass der Lenker sicher eingerastet ist

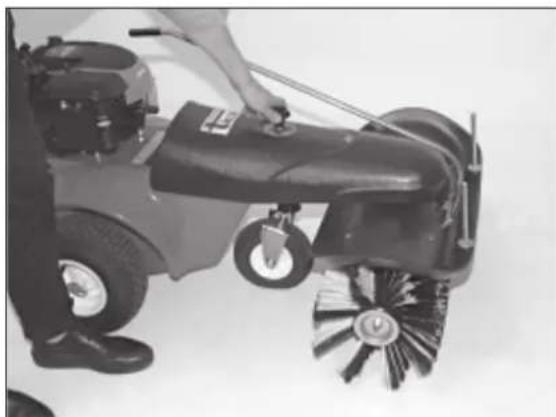

6.3 Bürstendruck

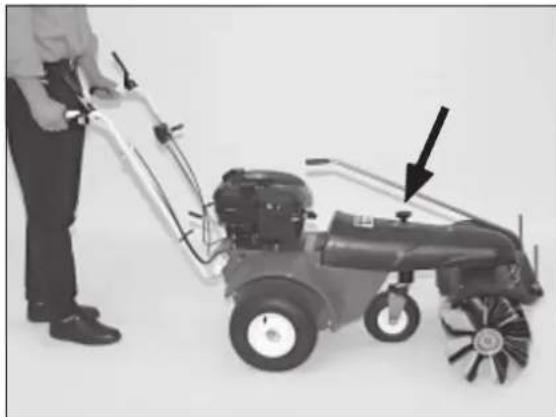

1) Der Bürstendruck läßt sich feinstufig einstellen. Das Stützrad ist deshalb in der Höhe verstellbar.

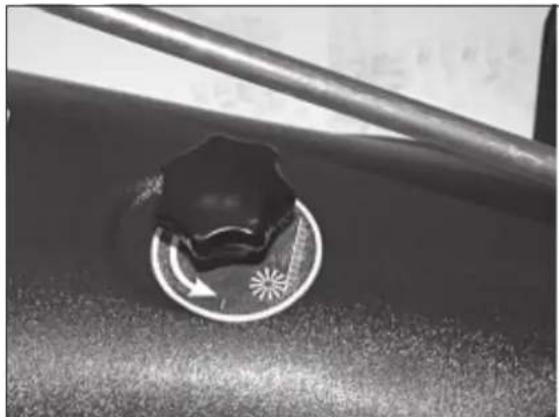

2) Oberhalb des Stützrades befindet sich der Einstellknopf.

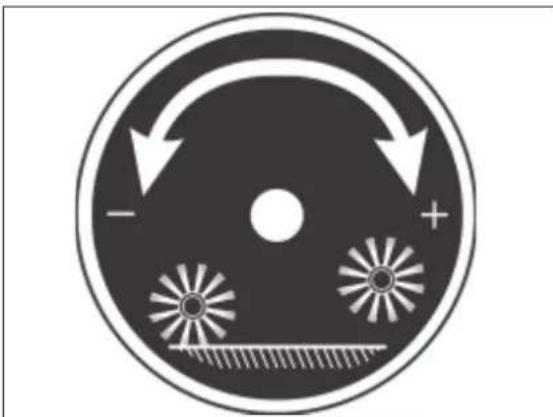

3) Drehen im Uhrzeigersinn (+): Bürste anheben Entgegen dem Uhrzeigersinn (-): Bürste absenken

4) Senken Sie die Bürste so weit ab, dass sie gerade eben den Boden berührt. Dann noch 3 Umdrehungen entgegen dem Uhrzeigersinn in Pfeilrichtung (-) drehen.
WICHTIG!
Bei stark abgenutzter Bürste oder bei Kopfsteinpflaster senken Sie die Bürste um eine Umdrehung weiter ab.
Beachten Sie bitte: Zu hoher Bürstendruck verschlechtert die Reinigungswirkung, weil die Borsten zu stark gekrümmt werden.
Nach jedem Gebrauch die Bürsten entlasten. Bürste anheben.

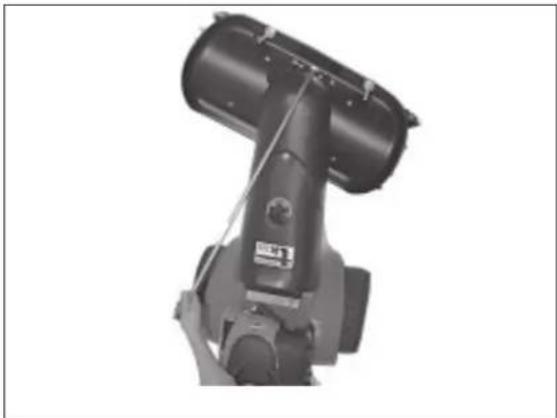

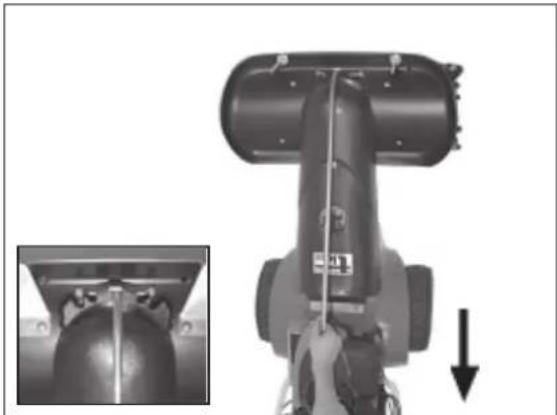

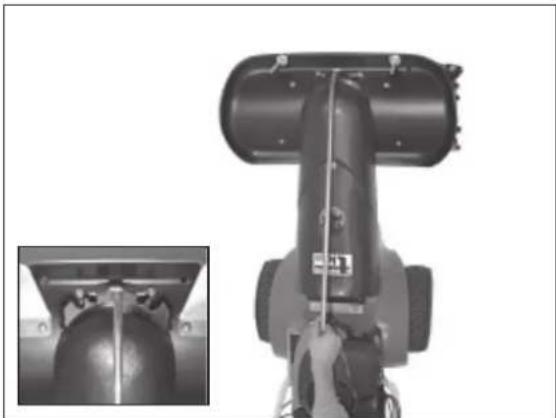

6.4 Einstellen der Wurfrichtung

GEFAHR!
Fortschleudernde Teile bei laufender Bürste. Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern.

1) Die Wurfrichtung kann 5-fach verstellt werden. Hier: Wurfrichtung nach vorne. Durch diese Stellung häuft sich das Kehrgut vor der Bürste an. Bevorzugen Sie seitliche Bürsteneinstellungen.

2) Heben Sie den Schwenkhebel aus der vorderen Verzahnung, so dass der Hebel ausrastet. Drehen Sie die Bürste in die gewünschte Richtung und lassen Sie den Hebel wieder sicher einrasten. Hier: Wurfrichtung rechts.

3) Das Kehrgut wird nun seitlich abgelegt bzw. beiseite gekehrt. Hier: Wurfrichtung links.

4) Mit Kehrgutbehälter ist eine seitliche Einstellung empfehlenswert. Dadurch kann selbst mit Kehrgutbehälter wandschlüssig (z. B. an der Hauswand, am Bordstein) gekehrt werden.

5) Mit Räumschildnussseinesseitliche Einstellunggewählt werden. Hier: Wunfrichtung links.

6) Beim Rückwärtsfahren mit der Kehrmaschine muss die Kehrbürste immer in gerade Stellung gebracht werden.
6.5 Kehrgutbehälter (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.

1) Lieferumfang Kehrgutbehälter (Zubehör)
1 Kehrgutbehälter
2Zugbügel
3 Montageanleitung

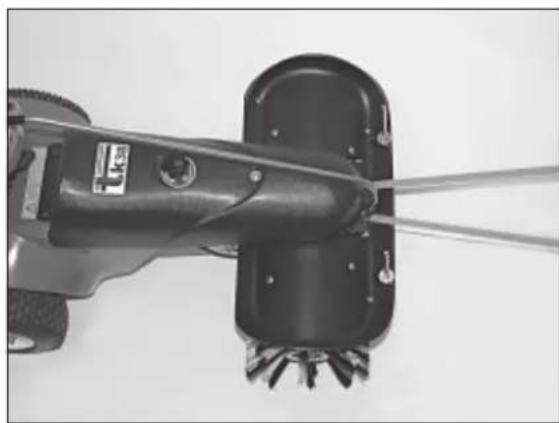

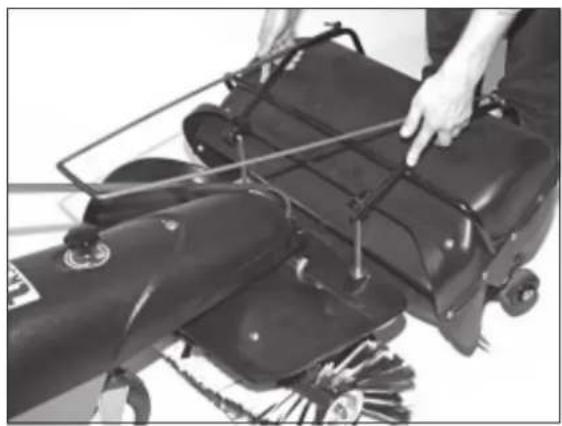

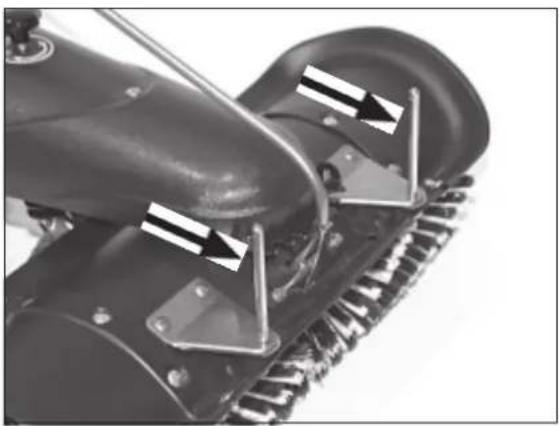

3) Die beiden Aufnahmestangen für den Kehrgutbehälter

2) Zugbügel in die dafür vorgesehenen Ösen am Kehrgutbehälter stecken.

4) Kehrgutbehälter auf die Aufnahmestangen stekken.

5) Achten Sie darauf, dass sich die obere Gummilippe des Behälters unter der Kehrbürstenabdeckung befindet.

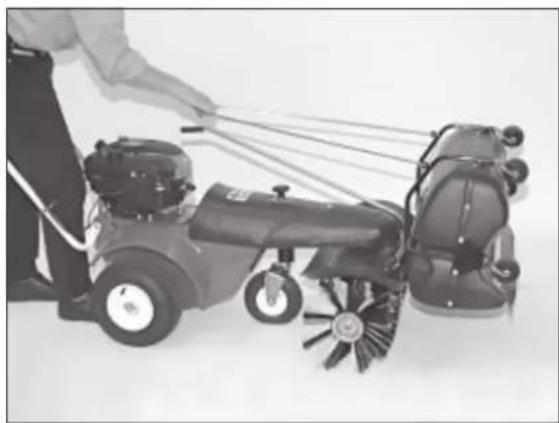

1) Um den Kehrgutbehälter zu entleeren, einfach vom Bedienerplatz aus am Zugbügel ziehen.

2) Zum Umfüllen des Kehrguts in ein anderes Behältnis (z.B. Schiebkarre), den Kehrgutbehälter komplett abnehmen.
6.6 Steinschlagschutzplane (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Eine zweiteilige, reißfeste Gewebeplane schützt beim Kehren von trockenem Kehrgut vor Staubaufwirbelung und Steinschlag.

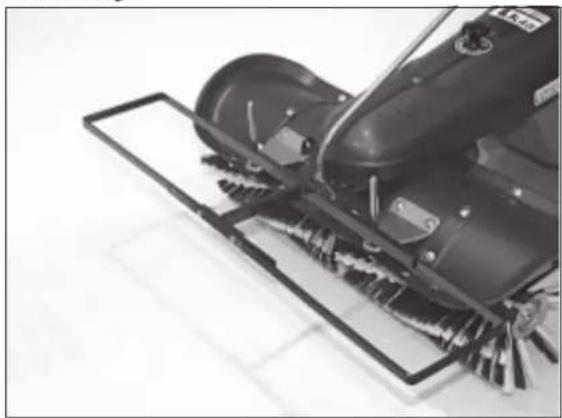

1) Den montierten Rahmen auf die Aufnahmestangen stecken.

2) Plane über den Rahmen legen.

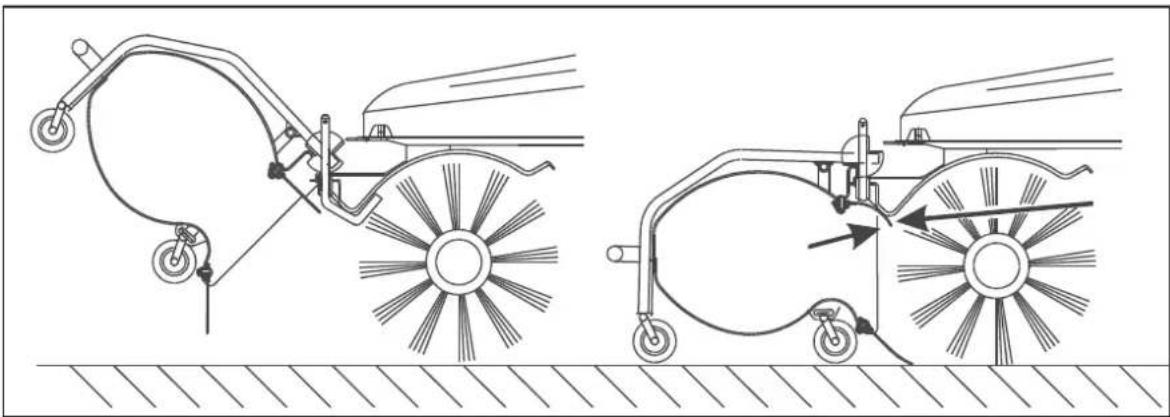

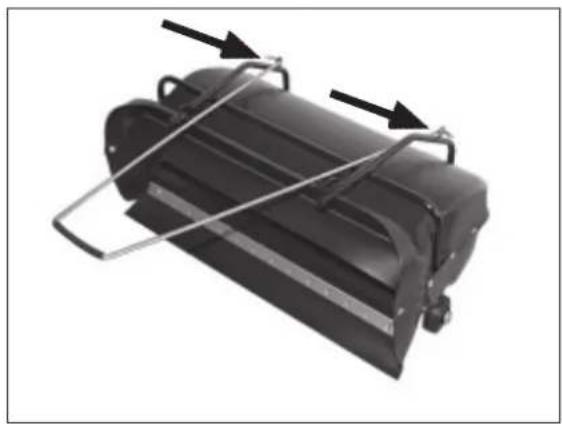

6.7 Räumschild (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Das Räumschild wird durch Rollen auf 1 bis 2 cm Distanz zum Boden gehalten. Die nachfolgenden Kehrbürsten entfernen den verbliebenen Restschnee, ohne Kratzspuren zu hinterlassen.

1) Räumen und Kehren in einem Arbeitsgang.

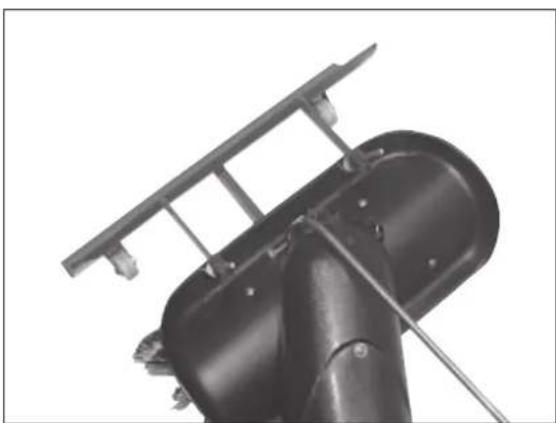

2)Das Räumschild auf die Aufnahmestangen stecken.
6.8 Schneeketten (Zubehör)

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.

1) Zur besseren Kraftübertragung der Räder bei Schnee empfehlen sich Schneeketten.

2)Zunächst die Maschine mit einem Kantholz aufbocken und anschließend das Rad abnehmen.

3)Demontiertes Rad auf die Schneekette stellen.

4) Die hinteren Kettenenden hochziehen und verhaken. Die vorderen Kettenenden über das Rad ziehen und verhaken.

5) Das Kettenende mit der Feder quer über das Rad spannen und einhaken. Die Feder muss dabei leicht unter Spannung stehen.

6) Das Rad mit montierter Schneckette auf die Achse stecken und anschließend mit dem Klappsplint sichern. Die zweite Kette auf die gleiche Weise montieren.
6.9 Wassersprüheinrichtung (Zubehör)

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine gegen unbeabsichtigtes Starten sichern
WARNUNG!
Keine Chemikalien oder gesundheitsschädliche Stoffe in den Kanister füllen.

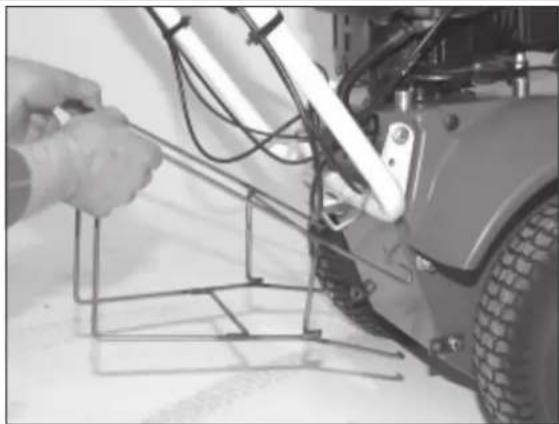

1) Für die Befestigung des Kanisterhalters müssen am Gehäuse einmalig Halterungen montiert werden.

2) Den Kanisterhalter einhängen.

3) Der Wasser-Kanister in den Kanisterhalter stellen, mit Wasser füllen und die Wasserpumpe einsetzten.

4) Den Düsenträger in die Bohrungen am Stellsegment einhängen.


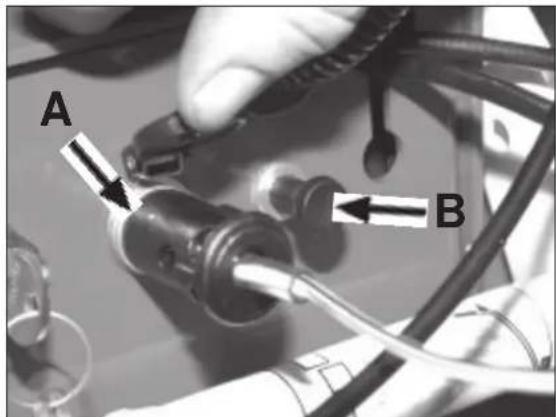

A B5) Den Elektro-Stecker A anschließen. Die Wassersprüheinrichtung wird durch Ziehen des Zugschalters B in Gang gesetzt.

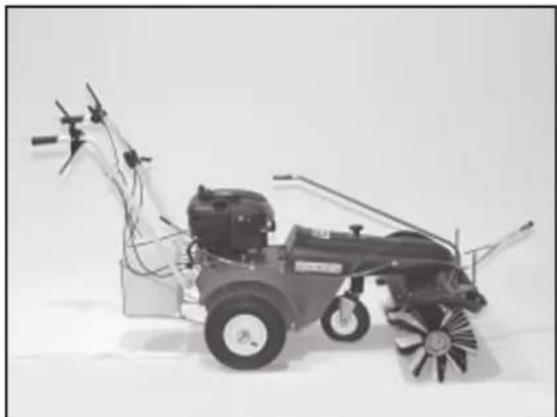

6) Einsatzbereite Kehrmaschine mit Wassersprüheinrichtung.
6.10 Fahrantrieb und Kehrbürstenantrieb

VORSICHT!
Wenn der Kehrbürstenantrieb bei ausgeschaltetem Fahrantrieb eingeschaltet wird, kann die Maschine zurückrollen.
Der Lenker muss in der gewünschten Höhe sicher eingerastet sein.
WARNUNG! Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern.

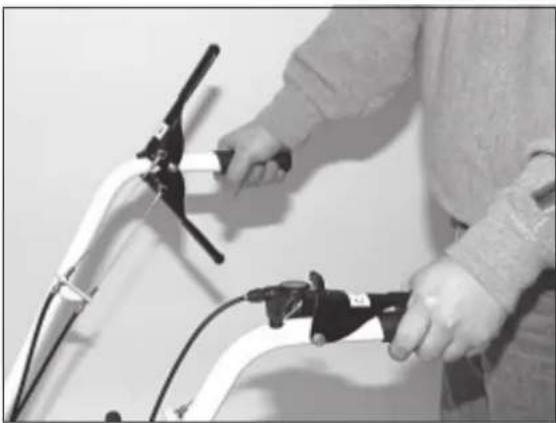

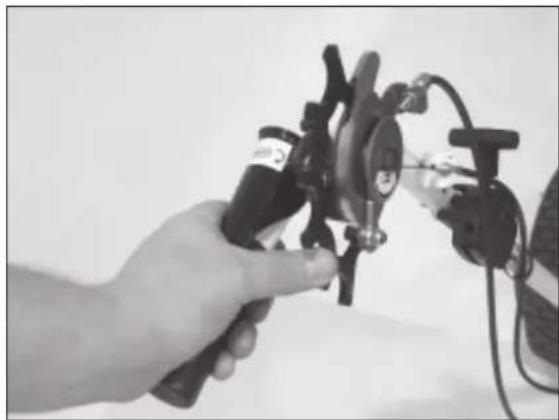

1) Am Lenker befinden sich die Schalthebel für den Fahr- und Kehrbürstenantrieb.

2) Durch Betätigen des rechten oberen Hebels schalten Sie den Fahrantrieb (vorwärts) ein.

4) Durch Betätigen beider Schalthebel werden sowohl Kehrbürsten- als auch Fahrantrieb eingeschaltet.
6.11 Gangwahlhebel

VORSICHT!
Nur bei Stillstand der Maschine schalten.
WARNUNG!
Die Maschine gegen unbeabsichtigtes Starten sichern.

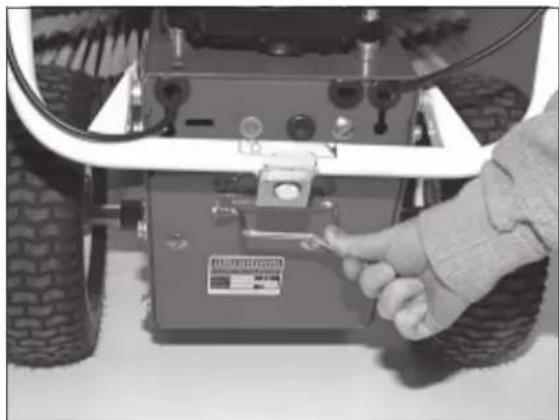

1) Gangwahlhebel oben: 1. Gang = langsam

2) Die kleinste sichtbare Ziffer zeigt den gewählten Gang an. (Hier: 2.Gang)

3) Gangwahlhebel unten: 3. Gang = schnell
6.12 Rückwärtsgang

VORSICHT!
Vergewissern Sie sich, dass hinter Ihnen genügend Freiraum ist, bevor Sie rückwärts fahren. WARNUNG!
Die Maschine gegen unbeabsichtigtes Starten sichern.

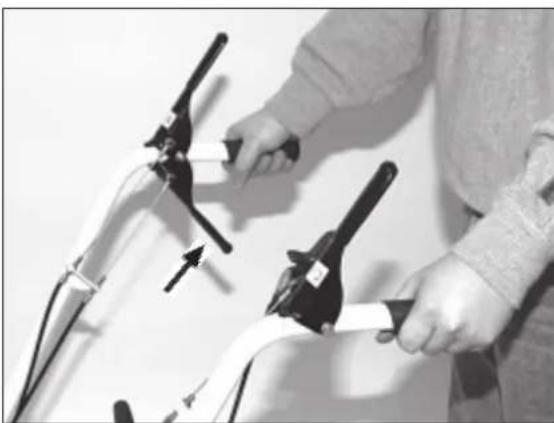

1) Der untere Schalthebel am rechten Griff schaltet den Rückwärtsgang ein.

2) Solange Sie den Schalthebel drücken, fährt die Maschine rückwärts.
6.13 Wendefreilauf

WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.

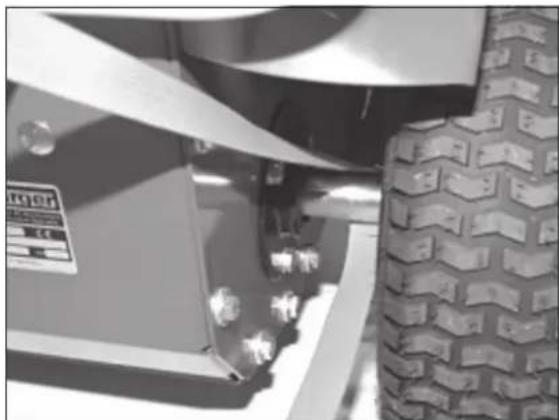

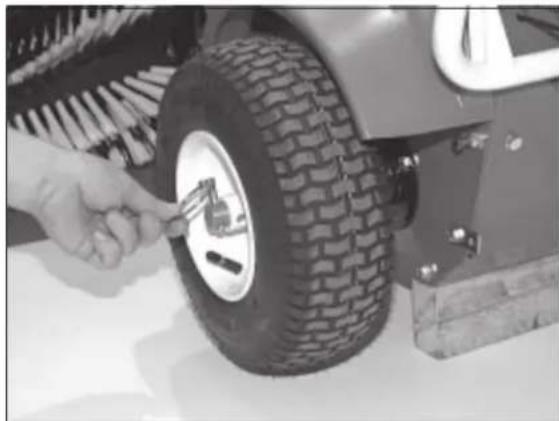

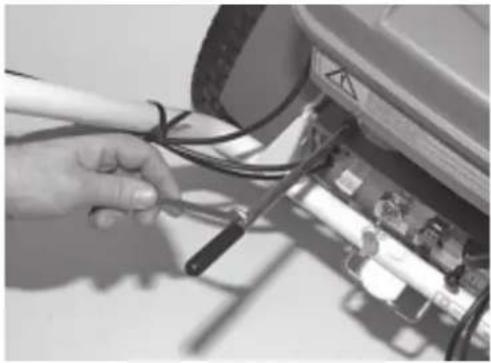

1) Die Kehrmaschine ist mit einem Wendefreilauf ausgestattet. Hierdurch wird das Wenden der Kehrmaschine erleichtert.

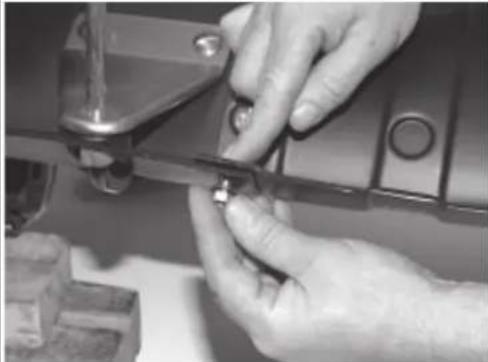

2) Wendefreilauf einschalten: Klappsplint nur durch die Achse stecken.

3) Wendefreilauf ausschalten: Klappsplint durch Achse und Nabe stecken (z.B. beim Kehren auf schrägen Flächen)
6.14 Tipptastenregelung


Bürstendrehzahl
GEFAHR!
Durch Erhöhung der Bürstengeschwindigkeit werden beim Kehren Teile weit fortgeschleudert. Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen.
WICHTIG!
Verstellen sie die Bürstendrehzahl nur bei eingeschalteter Bürste.

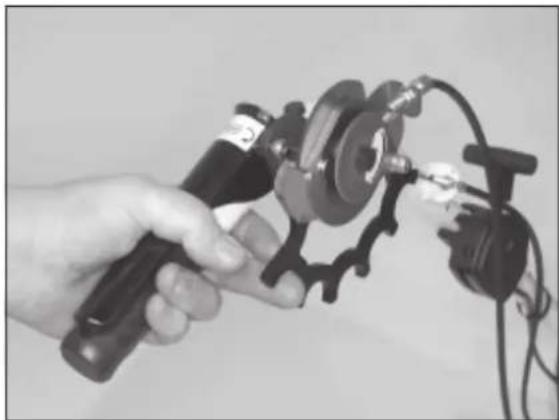

Neben dem Schalthebel für den Kehrbürstenantrieb befindet sich ein Tipp-Schalter für die Drehzahlregulierung der Kehrbürste (7-fach verstellbar).

1) Tipptaste niederdrücken = Kehrbürste dreht schneller

2) Tipptaste nach oben drücken = Kehrbürste dreht langsamer
6.15 Motor starten / ausschalten (Kurzanleitung)



Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthalten giftiges Kohlenmonoxidgas. Achten Sie darauf, dass Fahr- und Bürstenantrieb ausgeschaltet sind. Der Lenker muss in der gewünschten Höhe sicher eingerastet sein.
WICHTIG!
Vor dem Starten des Motors, kontrollieren Sie bitte, ob das Kurbelgehäuse des Motors ausreichend mit Öl gefüllt ist. Der Motor ist bei der Auslieferung der Kehrmaschine aus Transportgründen ohne Motorölfüllung.
1. Starten des Motors

1) Gasregulierhebel auf

Choke stellen.

2) Beim Honda-Motor muss der Kraftstoffhahn (in Fahrtrichtung links am Motor) geöffnet werden.

3) Ziehen am Starterseil. Achten Sie darauf, dass Sie hinter dem Lenker und außerhalb der Gefahrenzone stehen.
2. Regulierung der Fahrgeschwindigkeit

langsam = Gasregulierhebel auf
schnell = Gasregulierhebel auf

WICHTIG!
Wenn der Motor warm gelaufen ist, muß der Gasregulierhebel aus der Choke-Position genommen werden.
Der Choke darf nicht benutzt werden, wenn der Motor warm oder die Luft-temperatur hoch ist!

stellen

stellen
3. Ausschalten des Motors

1) Gasregulierhebel auf

stellen.

2) Beim Honda-Motor muss der Kraftstoffhahn (in Fahrtrichtung links am Motor) geschlossen werden.

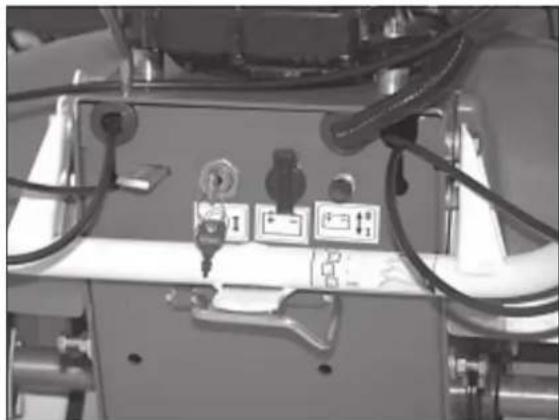

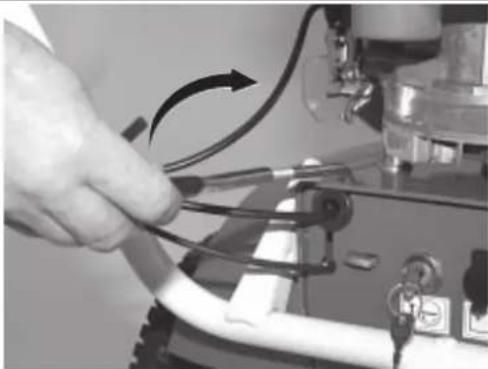

Im Anlieferungszustand ist die wartungsfreie Batterie bereits aufgeladen.

1) Bei entladener Batterie muss diese aufgeladen werden

2) Mitgeliefertes Ladegerät an 230 V Netzspannung anschließen.

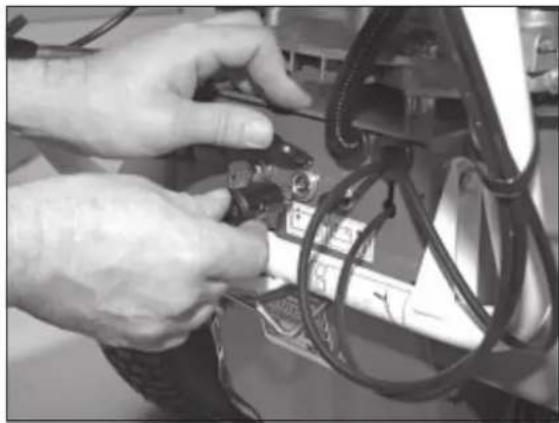

3) Deckel der Ladebuchse anheben und den Stecker des Ladegerätes anschließen.

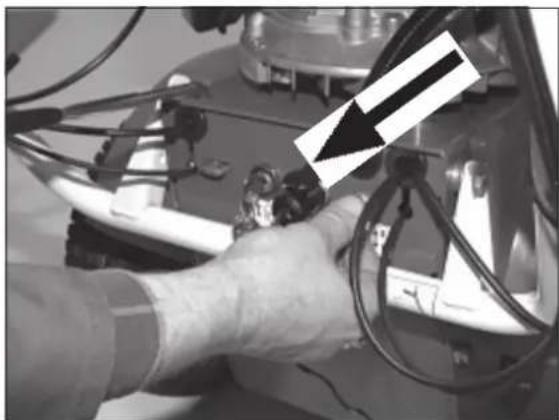

4) Der Zugschalter muss herausgezogen werden.

5) Bei entladener Batterie ca. 10 -12 Stunden aufladen. Anschließend das Ladegerät entfernen.

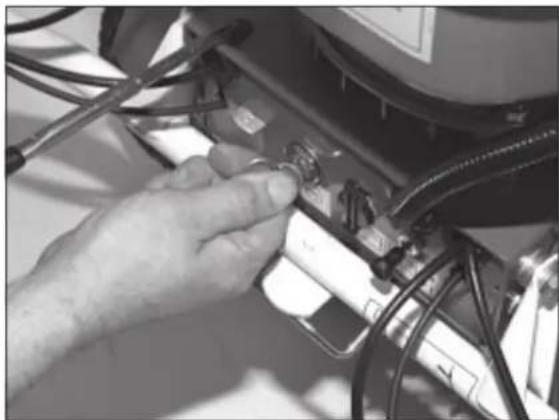

6) Zum Starten des Motors Zündschlüssel kurz nach rechts drehen und loslassen.
7 Wartung und Pflege
7.1 Grundlegende Sicherheitshinweise

GEFAHR!
Das Gerät regelmäßig reinigen, insbesondere den im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
In der Betriebsanleitung vorgeschriebene Einstell-, Wartungs- und Inspektionstätigkeiten und -termine einschließlich Angaben zum Austausch von Teilen/Teilausrüstungen einhalten! Diese Tätigkeiten darf nur Fachpersonal durchführen. Siehe Wartungsplan.
Bedienungspersonal vor Beginn der Durchführung von Sonder- und Instandhaltungsarbeiten informieren! Aufsichtsführenden benennen!
Bei allen Arbeiten, die den Betrieb, die Produktionsanpassung, die Umrüstung oder die Einstellung der Maschine und ihrer sicherheitsbedingten Einrichtungen sowie Inspektion, Wartung und Reparatur betreffen, Ein- und Ausschaltvorgänge gemäß der Betriebsanleitung und Hinweise für Instandhaltungsarbeiten beachten! Instandhaltungsbereich, soweit erforderlich, weiträumig absichern!
Ist die Maschine bei Wartungs- und Reparaturarbeiten komplett ausgeschaltet, muss sie gegen unerwartetes Wiedereinschalten gesichert werden:
-Schlüssel abziehen
-an Starteinrichtung Warnschild anbringen.
Wartungs- und Instandsetzungsarbeiten nur durchführen, wenn die Maschine auf ebenem und tragfähigem Untergrund abgestellt, gegen Wegrollen und Einknikken gesichert ist!
Einzelteile und größere Baugruppen sind beim Austausch sorgfältig an Hebezeugen zu befestigen und zu sichern, so dass hiervon keine Gefahr ausgehen kann. Nur geeignete und technisch einwandfreie Hebezeuge sowie Lastaufnahmemittel mit ausreichender Tragkraft verwenden! Nicht unter schwebenden Lasten aufhalten oder arbeiten!
Maschinenteile nicht als Aufstiegshilfen benutzen! Alle Griffe und Tritte frei von Verschmutzung, Schnee und Eis halten!
Maschine, und hier insbesondere Anschlüsse und Verschraubungen, zu Beginn der Wartung/Reparatur von Öl, Kraftstoff oder Pflegemitteln reinigen! Keine aggressiven Reinigungsmittel verwenden! Faserfreie Putztücher benutzen!
Vor dem Reinigen der Maschine mit Wasser oder Hochdruckreiniger oder anderen Reinigungsmitteln alle Öffnungen abdecken/zukleben, in die aus Sicherheits- und/oder Funktionsgründen kein Wasser/Dampf/Reinigungsmittel eindringen darf. Besonders gefährdet sind Elektromotoren und andere spannungsführende Bauteile.
Nach dem Reinigen sind die Abdeckungen/Verklebungen vollständig zu entfernen!
Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen auf Undichtigkeiten, gelockerte Verbindungen, Scheuerstellen und Beschädigungen untersuchen! Festgestellte Mängel sofort beheben!
Bei Wartungs- und Instandsetzungsarbeiten gelöste Schraubenverbindungen stets festziehen!
Ist die Demontage von Sicherheitseinrichtungen beim Rüsten, Warten und Reparieren erforderlich, hat unmittelbar nach Abschluß der Wartungs- und Reparaturarbeiten die Remontage und Überprüfung der Sicherheitseinrichtungen zu erfolgen.
Für sichere und umweltschonende Entsorgung von Betriebs- und Hilfsstoffen sowie Austauschteilen sorgen!
Die elektrische Ausrüstung einer Maschine ist regelmäßig zu inspizieren/prüfen. Mängel, wie lose Verbindungen bzw. angeschmorte Kabel, müssen sofort beseitigt werden.
Bei Arbeiten an Hochspannungsbaugruppen nach dem Freischalten der Spannung das Versorgungskabel an Masse anschließen und die Bauteile z. B. Kondensatoren mit einem Erdungsstab kurzschließen!
Verbrennungsmotoren niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthalten giftiges Kohlenmonoxidgas.
Die für den jeweiligen Einsatzort geltenden Vorschriften befolgen!
Schweiß-, Brenn- und Schleifarbeiten an der Maschine nur durchführen, wenn dies ausdrücklich genehmigt ist. Z. B. kann Brand- und Explosionsgefahr bestehen! Vor dem Schweißen, Brennen und Schleifen Maschine und deren Umgebung von Staub und brennbaren Stoffen reinigen und für ausreichende Lüftung sorgen (Explosionsgefahr)!
Alle Leitungen, Schläuche und Verschraubungen regelmäßig auf Undichtigkeiten und äußerlich erkennbare Beschädigungen überprüfen! Beschädigungen umgehend beseitigen! Herausspritzendes Öl kann zu Verletzungen und Bränden führen.
Schallschutzeinrichtungen an der Maschine müssen während des Betriebes in Schutzstellung sein.
Vorgeschriebenen persönlichen Gehörschutz tragen! Beim Umgang mit Ölen, Fetten und anderen chemischen Substanzen, die für das Produkt geltenden Sicherheitsvorschriften beachten!
Vorsicht beim Umgang mit heißen Betriebs- und Hilfsstoffen (Verbrennungs- bzw. Verbrühungsgefahr)!

WICHTIG!
Achten Sie auf
- Kraftstoff- und Ölaustritt, ggf. beseitigen
- festen Sitz von Schrauben und Muttern, ggf. festziehen
- Leichtgängigkeit aller beweglichen Teile, ggf. schmieren
7.2 Kraftstoff tanken


Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.
Nur in gut belüfteter Umgebung bei abgestelltem Motor auftanken. Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.
Den Tank nicht überfüllen. Im Einfüllstutzen darf sich kein Kraftstoff befinden. Nach dem Auftanken sicherstellen, dass der Tankverschluß gut verschlossen ist.
Darauf achten, dass beim Auftanken kein Kraftstoff verschüttet wird. Benzindämpfe oder verschütteter Kraftstoff können sich entzünden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken ist und dass sich die Benzindämpfe verflüchtigt haben.
Wiederholten oder längeren Kontakt mit der Haut, sowie das Einatmen von Dämpfen vermeiden.
BENZIN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN.

WICHTIG!
Kraftfahrzeugbenzin verwenden. Niemals ein Öl-Benzin-Gemisch oder schmutziges Benzin verwenden.


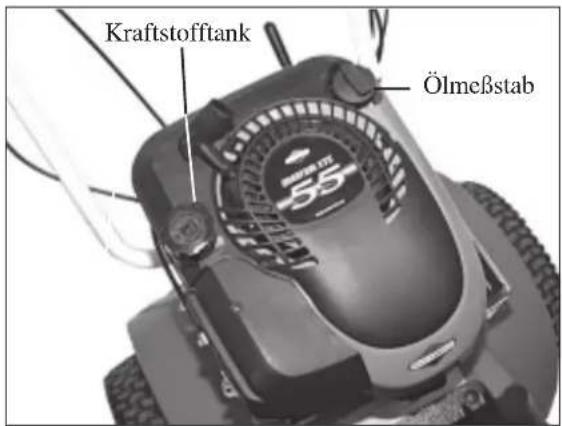

Kraftstofftank Ölmeßstab1) Kraftstoff- und Öltank beim B&S-Motor


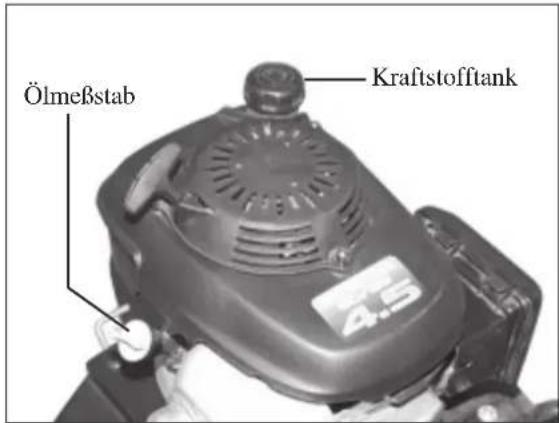

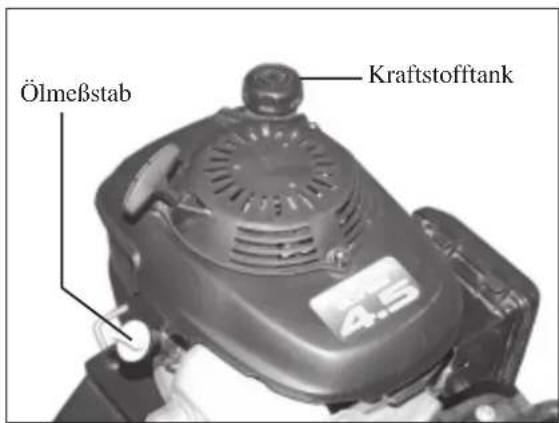

Ölmeßstab Kraftstofftank 4.51) Kraftstoff- und Öltank beim Honda-Motor

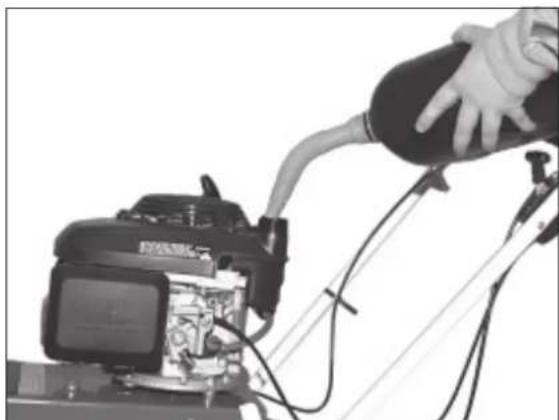

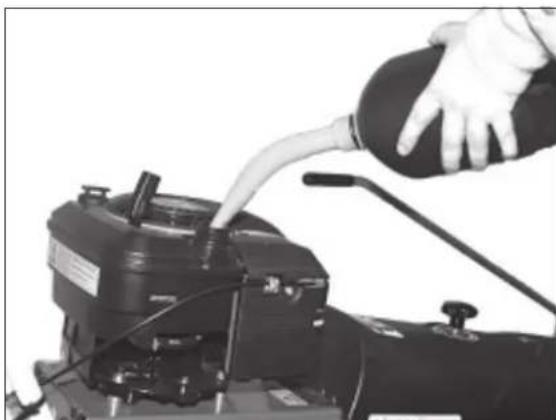

2) Halten Sie den Kanister wie auf dem Bild. Füllen Sie nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.

2) Halten Sie den Kanister wie auf dem Bild. Füllen Sie nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
7.3 Ölkontrolle

Betriebsanleitung des Motorenherstellers lesen.

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.

WICHTIG!
Wenn der Motor mit einer ungenügenden Ölmenge betrieben wird, kann dies einen schweren Motorschaden zur Folge haben.
Es dürfen nur vom Hersteller empfohlene Öle verwendet werden.
-Den Öleinfüllverschluß entfernen, und den Ölmeßstab sauberwischen.
-Den Ölmeßstab in den Öleinfüllstutzen einführen und einschrauben. Den Ölmeßstab herausnehmen und den Ölstand überprüfen. Das Öl sollte an der FULL-Markierung sein.
-Bei niedrigem Ölstand empfohlenes Öl bis zur FULL-Markierung am Ölmeßstab nachfüllen. Füllzustand siehe Markierungen am Meßstab.
-Den Öleinfüllverschluß entfernen, und den Ölmeßstab sauberwischen.
-Den Ölmeßstab in den Öleinfüllstutzen einführen aber nicht einschrauben. Den Ölmeßstab herausnehmen und den Ölstand überprüfen. Das Öl sollte an der oberen Markierung sein.
-Bei niedrigem Ölstand empfohlenes Öl bis zur oberen Markierung am Ölmeßstab nachfüllen. Füllzustand siehe Markierungen am Meßstab.
7.4 Austausch der Kehrbürsten

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
WICHTIG!
Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehrergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die Bürsten ausgetauscht werden. Eine einwandfreie Funktion der Kehrmaschine ist nur gewährleistet, wenn Originalkehrbürsten mit schwarz/weißen Borsten verwendet werden.


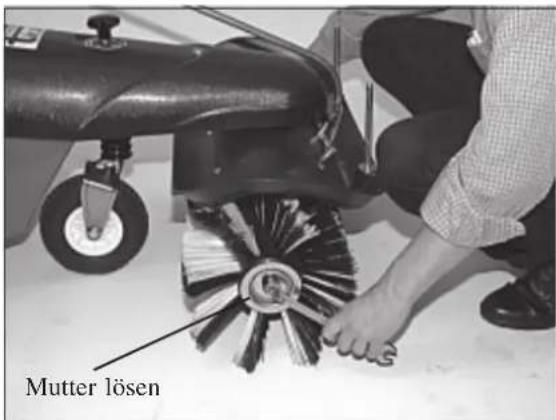

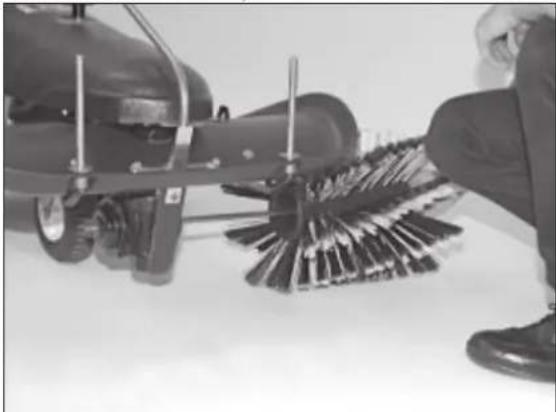

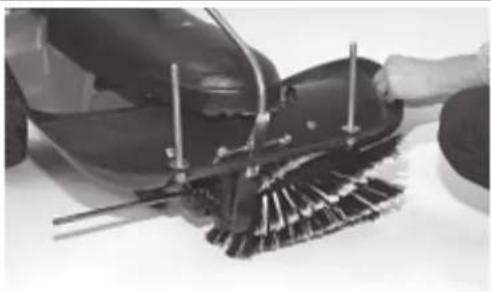

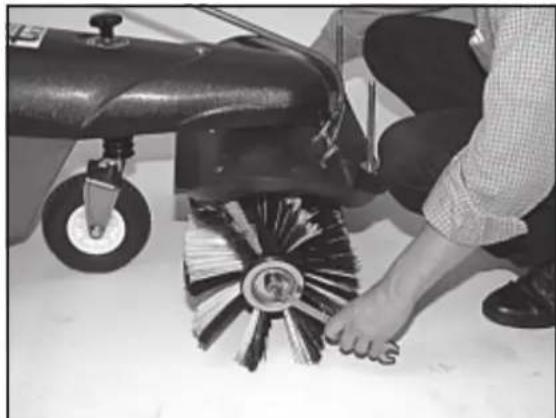

Mutter lösen1) Mutter an der linken Kehrbürste mit einem 19er-Ring-Maulschlüssel lösen (Mutter der anderen Kehrbürste mit einem weiteren 19er-Ring-Maulschlüssel festhalten).

2) Nun die Mutter herunterdrehen und die Bürste abziehen.

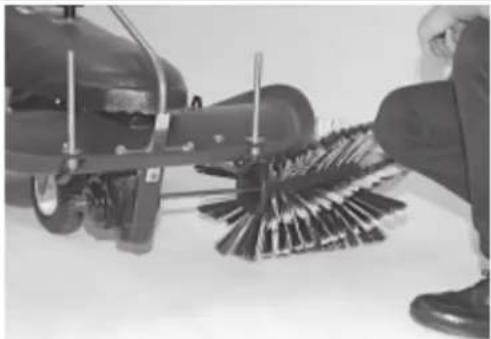

3) Die Achse mit der zweiten Kehrbürste herausziehen.


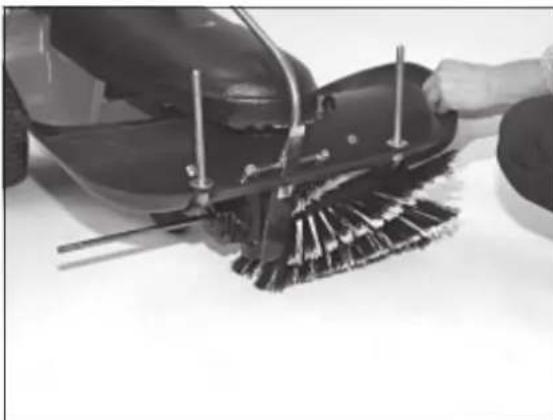

schwarz weiß5) WICHTIG!
Die schwarze Bürstenreihe muss in Drehrichtung der Bürste den Boden vor der weißen Bürstenreihe berühren.

7) Bei der Montage der neuen Kehrbürsten wird zuerst die rechte Kehrbürste mit der Achse aufgesteckt. Beachten Sie hierbei den vorherigen Montagehinweis.

8) Schieben Sie die linke Kehrbürste auf die Achse. Beachten Sie hierbei den vorherigen Montagehinweis.

9) Nachdem die beiden Bürsten aufgesteckt sind, die Kappe und die Unterlegscheibe auf die Achse schieben.

10) Nun die Kehrbürsten mit der Sicherungsmutter festziehen. (Mutter am anderen Ende der Achse festhalten)
7.5 Gerät reinigen
Um den guten Zustand der Kehrmaschine zu erhalten, sollten Sie sie regelmäßig reinigen.
Entfernen Sie losen Schmutz oder Staub mit einer weichen Bürste. Waschen Sie die Kunststoffflächen mit Wasser und Seife. Verwenden Sie handelsübliche Reinigungsmittel für Kraftfahrzeuge. Alle Reinigungsmittelreste müssen gut mit klarem Wasser abgespült werden. Um Kunststoffteilen einen seidigen Glanz zu geben, verwenden Sie bitte ein Kunststoffpfegemittel. Beachten Sie bitte die Verarbeitungshinweise des Pflegemittels. Als Korrosionsschutz von stark belasteten Teilen (z.B. die Aufnahmestangen des Kehrgutbehälters) können Sie Glycerin verwenden.

WICHTIG!
Unter keinen Umständen dürfen chemische oder agressive Reinigungsmittel benutzt werden. Die Kunststoffoberflächen und die Lackierung werden dadurch dauerhaft geschädigt.
Verwenden Sie nur biologisch leicht abbaubare Reinigungs- und Pflegemittel. Sie schonen damit unsere Umwelt und fördern die Reinhaltung des Grundwassers!
Die Reinigung der Maschine mit Hochdruckreinigern, Dampfstrahlreinigern u. ähnlichen Geräten kann Bauteile wie Kugellager, Dichtungen, Motorteile, Kunststoffteile usw. nachhaltig schädigen! Außerdem könnte Wasser in den Motor eindringen. Meiden Sie daher geringe Abstände zwischen Reinigungsgeräte-Düse und gefährdeten Bauteilen. Die Wassertemperatur darf 50° Celsius nicht überschreiten.
Beachten Sie hierzu bitte auch die Betriebsanleitung des Motors!

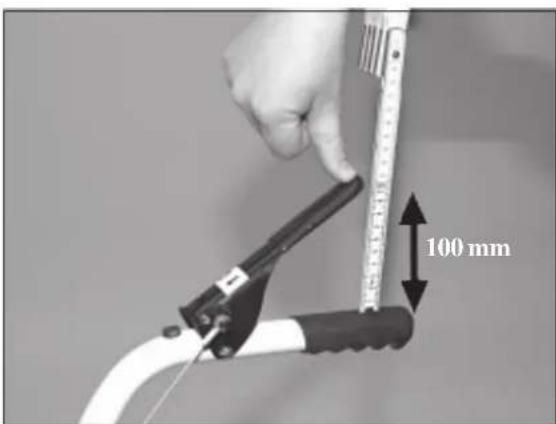

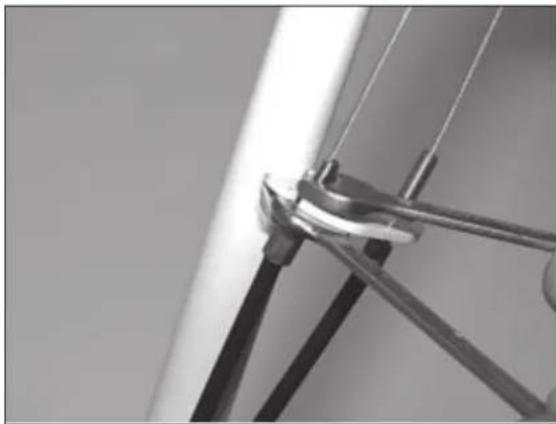

7.6 Einstellen bzw. Nachstellen der Bowdenzüge

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.

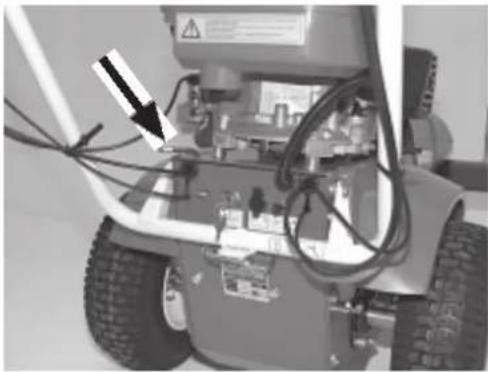

Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein. Überprüfen der Bowdenzüge: Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3, der Arbeitsweg ca. 2/3 betragen.

1) Die obere Mutter mit einem 10er-Maulschlüssel (um ca. eine Umdrehung) lösen.

2) Anschließend die untere Mutter festdrehen.
7.7 Reifenfülldruck prüfen und korrigieren

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen.

WICHTIG!
Bei zu niedrigem Reifendruck könnte sich der Schlauch auf der Felge drehen und beschädigt werden.

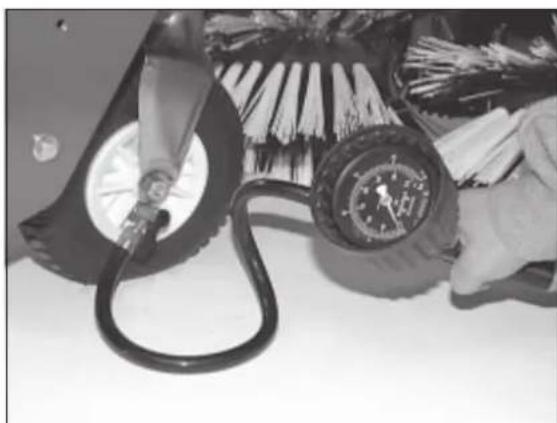

1) Bitte überprüfen Sie regelmäßig den Reifenfülldruck des Stützrades und der Antriebsräder.
Schrauben Sie die Ventilkappe ab und setzen Sie das Druckluftgerät zur Kontrolle oder Befüllung auf. Schrauben Sie anschließend die Ventilkappe wieder auf das Ventil.

2) Stützrad: 2 bar. Bei Kopfsteinpflaster kann der Luftdruck auf 1,5 bar gesenkt werden.

7.8 Reinigung Luftfilter
Für die Reinigung des Luftfilters beachten Sie bitte die Hinweise des Motorenherstellers (Bedienungsanleitung Motorenhersteller).
7.9 Einlagerung
Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind.
7.10 Wartungsplan
| vor jeder Nutzung | jeweils nach Betriebsstunden | mind. nach 3 Monaten | mind. jährl. | nach jeder Reinigung | |||||
| 5 | 10 | 25 | 50 | 100 | |||||
| Schrauben und Muttern kontrollieren K | |||||||||
| Motorölstand kontrollieren, K ggf. nachfüllen | |||||||||
| Motorölwechsel erstmals F | |||||||||
| alle weiteren Motorölwechsel F F | |||||||||
| Luftfilter kontrollieren K | |||||||||
| Luftfilter-Einsatz reinigen W W | |||||||||
| Luftfilter-Einsatz erneuern, W bei Bedarf früher | |||||||||
| Kraftstoffschläuche erneuern F | (2Jahre) | ||||||||
| Kühluft-Sieb reinigen W | |||||||||
| Leitbleche, Kühlrippen reinigen, F bei Bedarf früher | |||||||||
| Zündkerze reinigen, F Elektrodenabstand einstellen | |||||||||
| Zündkerze erneuern F* | |||||||||
| Auspuff reinigen W | |||||||||
| Alle gleitende Teile schmieren | W | W | |||||||
| Handhebel Spieleinstellung kontrollieren | K | ||||||||
| Bürstenwalzen-Verschleiß kontrollieren bei Bedarf früher | K | ||||||||
| Kettenantrieb nachspannen | K | F | |||||||
| F = Wartung durch die Fachwerkstatt K = Kontrolle von der Bedienperson W = Wartung von der Bedienperson | |||||||||


Achtung bei B&S XTS
Die Zündkerzenstecker, die von Fa Tielbürger eingesetzt werden, sind funkentstört. Deshalb dürfen keine funkentstörten Zündkerzen verwendet werden!
| Störung mögliche Ursache Störungsbeseitigung | ||
| Motor startet nicht | - Kraftstoffbehälter leer- Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen- Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken- Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen- Motor bekommt Falschluft durch losen Vergaser- Benzinhahn bei Honda-Motor geschlossen Benzinhahn bei Honda-Motor öffnen | Kraftstoffbehälter befüllen |
| Motor startet nicht, es riecht nach Benzin | - Motor bekommt zuviel Kraftstoff- Luftfilter verschmutzt Luftfilter reinigen | Gasregulierhebel auf Vollgas, nicht auf Choke setzen |
| Motor läuft unruhig, hat Aussetzer | - Motor läuft mit aktiviertem Choke- Zündkabel locker Motor abkühlen lassen und Kerzenstecker fest auf Zündkerze stecken- Luftfilter verschmutzt Luftfilter reinigen- Belüftung im Kraftstoffbehälterdeckel verstopft- Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen- Vergaser nicht korrekt eingestellt- Motor wird zu heiß | Gasregulierhebel aus der Choke-Position nehmenKraftstoffbehälterdeckel erneuernVergaser durch Fachwerkstatt einstellen lassen siehe Störung ""Motor wird zu heiß"" |
| Motoraussetzer bei hohen Drehzahlen | - Elektrodenabstand der Zündkerze nicht korrekt- Vergaser nicht korrekt eingestellt | Elektrodenabstand durch Fachwerkstatt einstellen lassenVergaser durch Fachwerkstatt einstellen lassen |
| Motor wird zu heiß | - Zu wenig Motoröl- Kühlluftsystem eingeschränkt- Luftfilter verschmutzt Luftfilter reinigen- Vergaser nicht korrekt eingestellt | Motoröl nachfüllenLüftergitter und Kühlrippen durch Fachwerkstatt reinigen lassenVergaser durch Fachwerkstatt einstellen lassen |
| Motor geht im Leerlauf häufig aus | - Gasregulierhebel nicht auf Choke bei kaltem Motor- Elektrodenabstand der Zündkerze nicht korrekt- Luftfilter verschmutzt Luftfilter reinigen | Gasregulierhebel auf Choke setzenElektrodenabstand durch Fachwerkstatt einstellen lassen |
| Motor hat zu wenig Leistung | - Luftfilter verschmutzt- zu wenig Kompression | Luftfilter reinigenFachwerkstatt aufsuchen |
| Störung mögliche Ursache Störungsbeseitigung | ||
| Motor geht nicht aus | - Motorstop-Betätigung verstellt | siehe Bedienungsanleitung des Motors, wenden Sie sich an ihre Fachwerkstatt |
| Dauerhaftes Quietschen, wenn die Kehrbürste eingeschaltet wird | - Schalthebel nicht vollständig niedergedrückt- Bowdenzug nicht korrekt eingestellt | Schalthebel für den Kehrbürstenantrieb ganz niederdrücken Bowdenzug nachstellen |
| Kehrbürsten drehen sich nicht bzw. bleiben bei Belastung stehen | - Schalthebel nicht vollständig niedergedrückt- Bowdenzug nicht korrekt eingestellt- Keilriemen defekt Keilriemen durch Fachwerkstatt erneuern lassen | Schalthebel für den Kehrbürstenantrieb ganz niederdücken Bowdenzug nachstellen |
| Fahrantrieb funktioniert nicht bzw. die Maschine bewegt sich nicht vorwärts | - Bowdenzug nicht korrekt eingestellt- Keilriemenspannung Motor/Getriebe zu gering- Spannstift am Getriebe abgeschert. Dieser schützt das Getriebe vor Überlastung und schert bei zu hoher Krafteinwirkung ab. | Bowdenzug nachstellenKeilriemenspannung durch Fachwerkstatt einstellen lassenSpannstift beim Fachhändler ersetzen lassen. |
| Kehrmaschine hinterläßt mittig einen ungekehrten Streifen | - Wurfrichtung nach vorne bei abgenutzter Kehrbürste | Bürste nach rechts oder links schwenken, Wurfrichtung zur Seite |
| - Kehrbürste abgenutzt | Kehrbürste austauschen | |
| Schlechtes Kehrergebnis | - Kehrbürste falsch montiert- zu hoher Bürstendruck- keine Originalkehrbürsten | Kehrbürste korrekt montieren, auf die Laufrichtung achtenStützrad verstellen, Bürstendruck reduzierenOriginalkehrbürsten verwenden |
| Mit Kehrgutbehälter schlechtes Kehrergebnis | - Kehrgutbehälter nicht korrekt angebracht, Dichtlippe oberhalb der Bürstenabdeckung | Kehrgutbehälter korrekt anbringen |
| Schnee wird von der Bürste nach hinten befördert | - zu hohe Schneehöhe- fester, backender Schnee- Wurfrichtung nach vorne, Schnee häuft sich vor der Bürste an | nur bis max 14 cm Schneehöhe einsetzbarBürste ganz nach rechts oder links schwenkenBürste ganz nach rechts oder links schwenken, Wurfrichtung zur Seite |
| geringe Traktion im Winter | - zu hoher Reifenfülldruck- glatter Boden, die gesamte Bürstenbreite wird zum Kehren genutzt | Reifenfülldruck kontrollieren, ggf. etwas absenkennur einen Teil der Bürstenbreite zum Kehren nutzen |
Forselzung Storungen und ihre Beselligung
9 Transport

WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichen sein. Tragen Sie festes Schuhwerk. Falls ein Kehrgutbehälter angebracht ist, diesen bitte entfernen. Der Lenker muss sicher eingerastet sein.

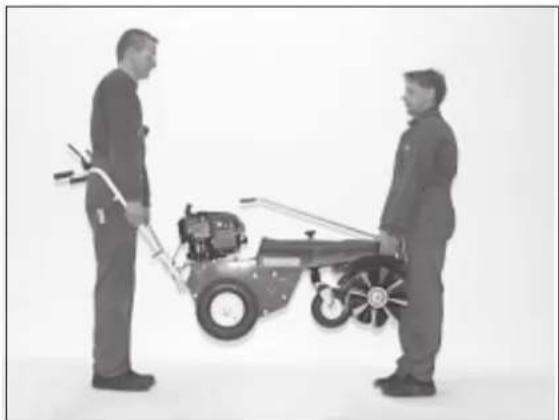

1) Anheben der Maschine.

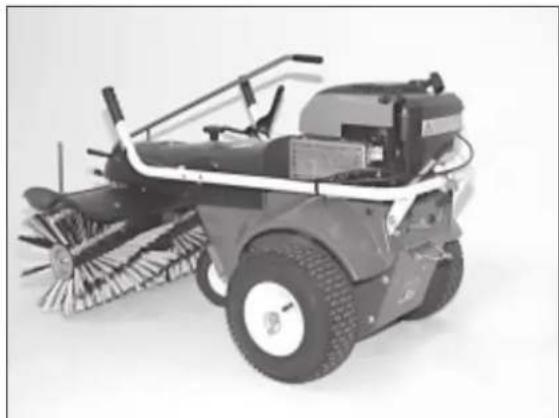

2) Haltepunkte vorne für das Anheben der Maschine.

3) Führung des Spannriemens vorne.
VORSICHT! Verletzungsgefahr! Beim Tragen den Schwenkhebel mit den Daumen sichern.

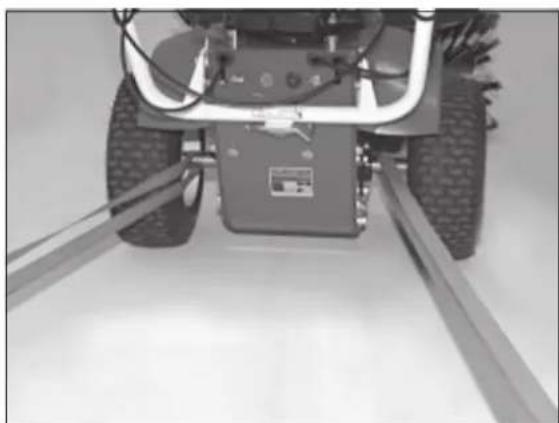

4) Die Hinterachse dient als Befestigungspunkt

5) Verwenden Sie auf jeden Fall beide Befestigungspunkte.

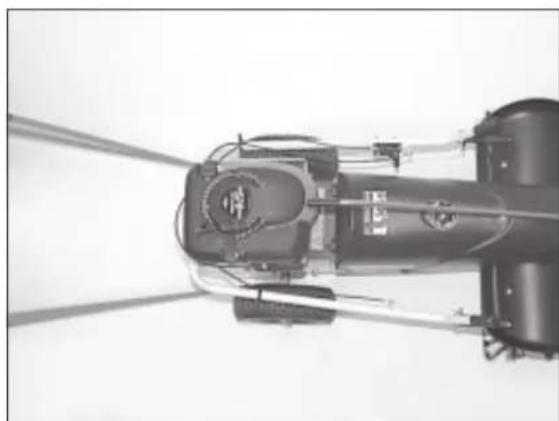

6) Der Lenker wird ganz nach vorne geklappt.
10 Technische Daten
Motor: siehe Ersatzteilliste
Radstand: 390mm
Spurweite: 520mm
Breite: ca. 1000 mm
Höhe bis Motor: ca. 660 mm (B&S), ca. 695 mm (Honda)
Lenkerhöhe: verstellbar von ca. 890 mm bis ca. 970 mm
Länge über alles: max. 1800 mm (niedrige Lenker-Position)
Kehrbreite: 1000mm
Bürstendurchmesser: 300mm
Geschwindigkeit (Vorwärtsgang): 2,6 - 4,2 km/h
Geschwindigkeit (Rückwärtsgang): 3,16 km/h
Gewicht: 93 kg, 97 kg
Reifenfülldruck: Antriebsräder: 1,5 bar
Stützrad: 2,0 bar (bei Kopfsteinpflaster bis auf 1,5 bar absenken)
| Motor | Hubraum | Leistung max. | Leistung effektiv |
| Honda GCV 160 | 160 ccm | 4,1 kW/3600 rpm | 3,5 KW/3000 rpm |
| Honda GXV 160 | 160 ccm | 4,0 kW/3600 rpm | 3,6 KW/3000 rpm |
| B&S XTS 55 | 190 ccm | 2,6 kW/3200 rpm | 2,6 KW/3000 rpm |
| Motor | Ölfüllmenge | Kraftstofftankinhalt |
| Honda GCV 160 | 0,551 | 0,91 |
| Honda GXV 160 | 0,651 | 2,01 |
| B&S XTS | 0,61 | 1,51 |
Hand-Arm-Schwingungen an der Kehrmaschine
entsprechend VDI 2057, Blatt 2
1. Beschreibung der Messung
Die Durchführung der Messung erfolgt auf asphaltierter Straße.
Die Schwingungen werden am Lenker in 3 Achsen gemessen: x-, y-, z- Achse, siehe DIN 45675, Teil 8. Es wird der Effektivwert über 60 sek. ermittelt.
- Das benutzte Meßgerät entspricht DIN 45675.
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
Achse der Bürsten: Mittelstellung
- Meßergebnis: 60 s Effektivwert = 3,2 m/s² (Honda GCV 160)
60s Effektivwert = 3,3 m/s² (Honda GXV 160)
60 s Effektivwert = 3,5 m/s² (B&S XTS 55)
Geräuschemissionswerte für Kehrmaschinen
entsprechend EG-Richtlinie 88/180/EWG
1. Beschreibung der Messung
Die Messung erfolgt im Stillstand der Maschine mit Bürstenantrieb auf asphaltierter Straße.
1.1 Schalldruckpegel am Ohr L _pBediener = 81 dB (Honda GCV 160)
Schalldruckpegel am Ohr L _pBediener = 83 dB (Honda GXV 160)
Schalldruckpegel am Ohr L _pBediener = 81 dB (B&S XTS 55)
1.2 Schalleistungspegel L_w=91 dB (Honda GCV 160)
Schalleistungspegel L_w=93 dB (Honda GXV 160)
Schalleistungspegel L_w=92 dB (B&S XTS 55)
- Benutzte Meßgeräte entsprechend DIN 45634.
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
EG-Konformitätserklärung
entsprechend der EG-Richtlinie 2006/42/EG, 2000/14/EG
gemäß 98/37/EG gültig bis 28.12.2009
Hersteller: Julius Tielbürger GmbH & Co.KG
Maschinenfabrik
Postdamm 12
D-32351 Stemwede-Oppenwehe
Bevollmächtigter für die technischen Unterlagen:
Herr Jörg Tielbürger
Julius Tielbürger GmbH & Co.KG
Maschinenfabrik
Postdamm 12
D-32351 Stemwede-Oppenwehe
Hiermit erklären wir, dass das Produkt
Kehrmaschine tk48
B&S
ab Serien-Nr.: 9090090
mit allen einschlägigen Bestimmungen der EG-Maschinenrichtlinie 2006/42/EG, sowie der bis 28.12.09 gültigen EG-Maschinenrichtlinie 98/37/EG in Übereinstimmung ist.
Die Maschine ist auch in Übereinstimmung mit allen einschlägigen Bestimmungen der folgenden EG-Richtlinien: 2004/108/EG
Folgende harmonisierte Normen (oder Teile dieser Normen) wurden angewendet:
EN ISO 12100:2004, EN 294:1992, DIN EN ISO 9001:2000
Stemwede, den 09.10.2009






1 x M 10 x 90
1 x M 10
SW 17






SW 13




10x M8
10x8,4-16-1,6
SW 13
Gr. 12



SW 8








SW 19
