BEDIENUNGSANLEITUNG TSB 301 WP Tecalor

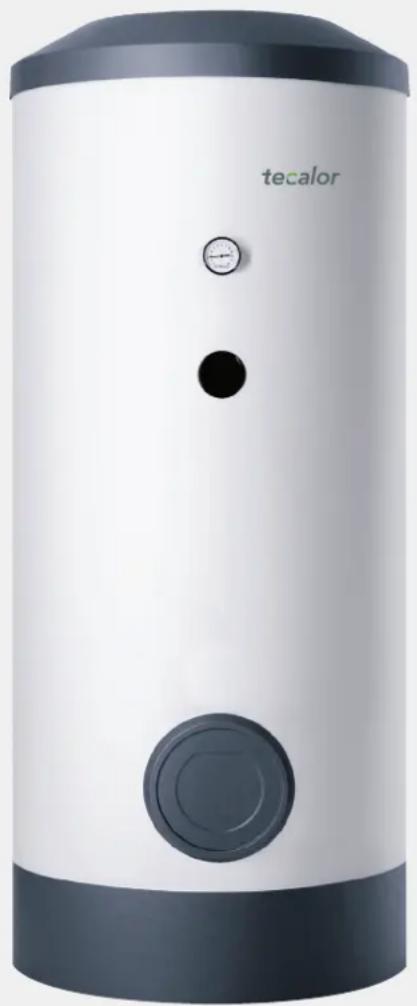

Warmwasser-Standspeicher

- Allgemeine Hinweise....2
1.1 Sicherheitshinweise 2
1.2 Andere Markierungen in dieser Dokumentation......3
1.3 Maßeinheiten 3
- Sicherheit......3
2.1 Bestimmungsgemäße Verwendung....3
2.2 Sicherheitshinweise 3
2.3 Prüfzeichen....3
-
Gerätebeschreibung 3
-
Reinigung, Pflege und Wartung 4
4.1 Verbrauchsanzeige Signalanode......4
4.2 Verkalkung....4
- Problembehebung....4
INSTALLATION
- Sicherheit......5
6.1 Allgemeine Sicherheitshinweise 5
6.2 Vorschriften, Normen und Bestimmungen 5
6.3 Wasserinstallation 5
- Gerätebeschreibung 5
7.1 Lieferumfang....5
7.2 Zubehör 5
- Vorbereitungen 5
8.1 Montageort....5
8.2 Transport 6
- Montage 6
9.1 Speicherverkleidung demontieren / montieren .....6
9.2 Signalanode kontrollieren....6
9.3 Heizungsinstallation 6
9.4 Wasseranschluss und Sicherheitsgruppe montieren .....6
9.5 Thermometer und Warmwasserfühler montieren......7
- Inbetriebnahme....7
10.1 Übergabe des Gerätes 7
-
Außerbetriebnahme 7
-
Störungsbehebung 7
12.1 Störungstabelle....7
- Wartung....8
13.1 Sicherheitsventil überprüfen......8
13.2 Gerät entleeren....8
13.3 Signalanode austauschen....8
13.4 Gerät reinigen und entkalken 8
- Technische Daten 8
14.1 Maße und Anschlüsse 8
14.2 Angaben zum Energieverbrauch.... 12
14.3 Technische Daten 12
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.
Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
| Symbol | Art der Gefahr |
![]() | Verletzung |
![]() | Stromschlag |
![]() | Verbrennung(Verbrennung, Verbrühung) |
1.1.3 Signalworte
| SIGNALWORT | Bedeutung |
| GEFAHR | Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. |
| WARNUNG | Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. |
| VORSICHT | Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. |
1.2 Andere Markierungen in dieser Dokumentation

Hinweis
Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.
Lesen Sie die Hinweistexte sorgfältig durch.
Symbol Bedeutung

Sachschaden
(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung
▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
1.3 Maßeinheiten

Hinweis
Wenn nicht anders angegeben, sind alle Maße in Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist speziell zur Erwärmung von Trinkwasser mit Wärmepumpen geeignet.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung. Bei Änderungen oder Umbauten am Gerät erlischt jede Gewährleistung!
2.2 Sicherheitshinweise

WARNUNG Verbrennung
Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Hinweis
Das Gerät steht unter Druck.
Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil. Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fachhandwerker.
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
3. Gerätebeschreibung
Die Wärme vom Heizwasser der Wärmepumpe wird vom Glatt-Rohr-Wärmeübertrager an das Trinkwasser übertragen.
Der Stahl-Innenbehälter ist mit Spezial-Direktemail „anticor®“, einem Thermometer und einer Signalanode ausgerüstet. Die Anode mit Verbrauchsanzeige ist ein Schutz des Innenbehälters vor Korrosion.
TSB 401 WP SOL | TSB 501 WP SOL
Die Geräte sind zusätzlich mit einem zweiten Wärmeübertrager zur solaren Warmwassererwärmung ausgestattet.
BEDIENUNG
Reinigung, Pflege und Wartung
4. Reinigung, Pflege und Wartung
▶ Lassen Sie die Funktion der Sicherheitsgruppe und die elektrische Sicherheit des eingebauten Zubehörs regelmäßig von einem Fachhandwerker prüfen.
▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel! Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

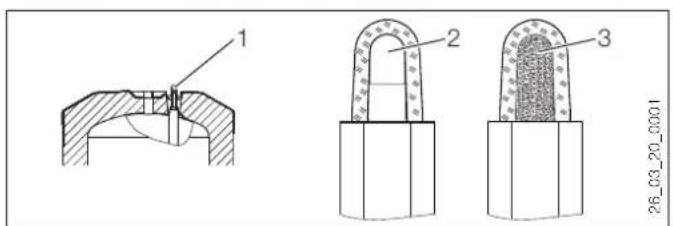

4.1 Verbrauchsanzeige Signalanode

Sachschaden
Wenn die Verbrauchsanzeige von der weißen auf eine rote Färbung umgeschlagen ist, lassen Sie die Signalanode von einem Fachhandwerker kontrollieren und gegebenenfalls austauschen.
2 weiß = Anode ok
3 rot = Kontrolle vom Fachhandwerker notwendig
4.2 Verkalkung
▶ Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Falls Sie einen Elektro-Heizflansch eingebaut haben, müssen die Heizkörper deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.
- Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
5. Problembehebung
Rufen Sie den Fachhandwerker.
Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000):
6. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.
6.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn die für das Gerät bestimmten originalen Ersatzteile verwendet werden.
6.2 Vorschriften, Normen und Bestimmungen

Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.
6.3 Wasserinstallation
6.3.1 Kaltwasserleitung
Als Werkstoffe sind Stahl- oder Kupferrohre oder Kunststoff-Rohrsysteme zugelassen.
Ein Sicherheitsventil ist erforderlich.
6.3.2 Warmwasserleitung
Als Werkstoffe sind Kupfer, Edelstahl oder Kunststoff-Rohrsysteme zugelassen.

Sachschaden
Beim gleichzeitigen Einsatz von Kunststoff-Rohrsystemen und dem Einbau eines Elektro-Heizflansches beachten Sie die maximal zulässige Temperatur / den maximal zulässigen Druck im Kapitel „Technische Daten / Datentabelle“.
Das Gerät muss mit Druck-Armaturen betrieben werden!
7. Gerätebeschreibung
7.1 Lieferumfang
Mit dem Gerät werden geliefert:
:Kaltwasserzulaufrohr mit Flachdichtung
:Kleberosetten für Anschlussleitungen
:Warmwasserfühler
:Stellfüße
:Befestigungsbänder mit Verschlusselement
:Thermometer (im Lieferzustand im Warmwasser-Auslauf)
:Übergangsstück mit Flachdichtung für den Anschluss einer Zirkulationsleitung
7.2 Zubehör
In Abhängigkeit vom Ruhedruck sind Sicherheitsgruppen und Druckminderventile erhältlich. Diese bauartgeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.
Falls der Einbau eine Stabanode von oben nicht möglich ist, installieren Sie eine Signal-Gliederanode.
Als Zubehör sind Elektro-Heizflansche erhältlich.
8. Vorbereitungen

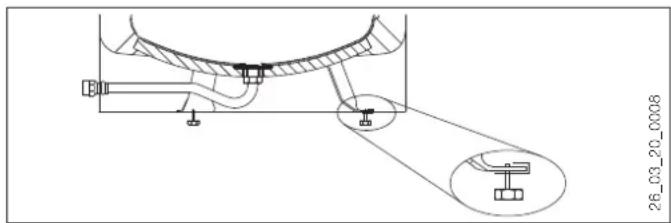

8.1 Montageort
Montieren Sie das Gerät immer in einem frostfreien Raum in der Nähe der Entnahmestelle.

Mit den Stellfüßen können Sie Bodenunebenheiten ausgleichen.
8.2 Transport

Sachschaden
Für den Transport zum Aufstellort empfehlen wir, die Speicherverkleidung zu demontieren, damit diese nicht beschmutzt oder beschädigt wird.

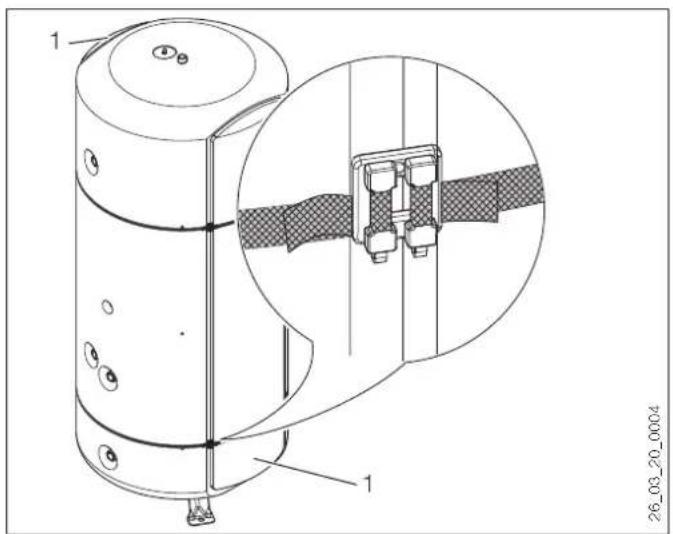

TSB 501 WP SOL
▶ Bei engen Transportwegen können Sie die beiden seitlichen Wärmedämmsegmente abnehmen. Hierzu müssen Sie die Speicherverkleidung entfernen.


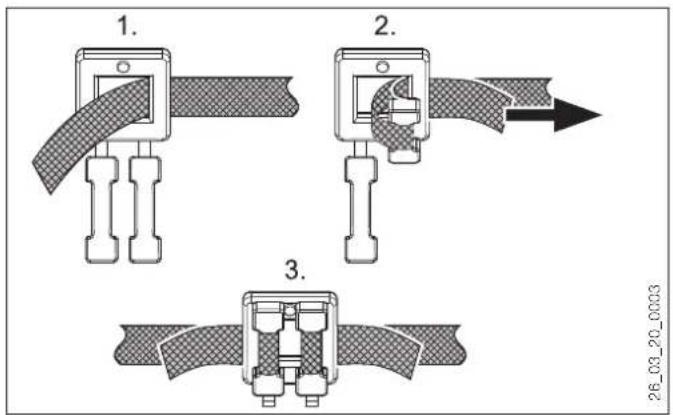

1. 2. 3.- Nutzen Sie die Befestigungsbänder, um die Wärmedämmsegmente nach dem Transport wieder zu montieren.
▶ Achten Sie darauf, dass die Verschlüsse in der Fuge zwischen einem seitlichen Wärmedämmsegment und der Wärmedämmung des Behälters liegen.
9. Montage
9.1 Speicherverkleidung demontieren / montieren

Hinweis
Öffnen oder entfernen Sie die Speicherverkleidung, bevor Sie die Zirkulations- und Wärmeübertragerleitungen montieren. Montieren Sie die Speicherverkleidung vor dem Einbau eines Elektro-Heizflansches. Montieren Sie die Sockelblende nach der Dichtheitskontrolle.
9.2 Signalanode kontrollieren

Sachschaden
Das Gerät darf nicht ohne oder mit beschädigter Verbrauchsanzeige betrieben werden, da sonst nach Abnutzung der Anode Wasser austritt.
9.3 Heizungsinstallation
▶ Vor Anschluss der Heizwasserleitungen müssen Sie die Wärmeübertrager mit Wasser durchspülen.
TSB 401 WP SOL | TSB 501 WP SOL ohne Solarinstallation
▶ Sie können die beiden Wärmeübertrager an den Anschlüssen „WP Heizung Rücklauf“ und „Solar Vorlauf“ (siehe Kapitel „Technische Daten / Maße und Anschlüsse) verbinden.
9.4 Wasseranschluss und Sicherheitsgruppe montieren

Hinweis
Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.
▶ Spülen Sie die Leitung gut durch.
- Eine Zirkulationsleitung montieren Sie am Anschluss „Zirkulation“ (siehe Kapitel „Technische Daten / Maße und Anschlüsse“). Schrauben Sie das beiliegende Übergangsstück mit Flachdichtung und einer Verlängerung auf. - Montieren Sie die Warmwasser-Auslaufleitung und die Kaltwasser-Zulaufleitung mit der Sicherheitsgruppe. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen.


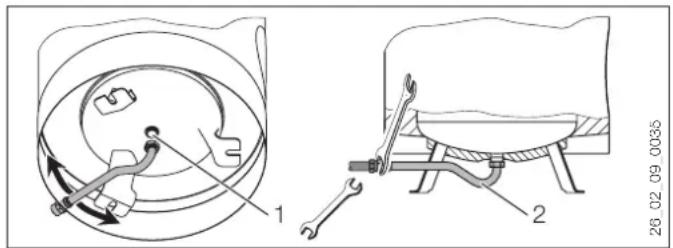

1 2 26.02.09_00351 Kaltwasser Anschluss
2 Kaltwasser Zulaufrohr
▶ Schließen Sie den Kaltwasser Anschluss direkt an oder montieren Sie das Anschlussrohr zwischen den Standfüßen.
▶ Halten Sie beim Verschrauben mit einem Schlüssel (Schlüsselweite 36) dagegen.
- Kontrollieren Sie die Stabilität des Anschlussrohres und befestigen Sie es gegebenenfalls zusätzlich.
- Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicher heitsventil das Wasser ungehindert ablaufen kann. Die Abblase öffnung des Sicherheitsventils muss zur Atmosphäre hin geöffnet bleiben.
▶ Montieren Sie die Abblaseleitung der Sicherheitsgruppe mit einer stetigen Abwärtsneigung.
▶ Berücksichtigen Sie die Hinweise in der Installationsanweisung der Sicherheitsgruppe.

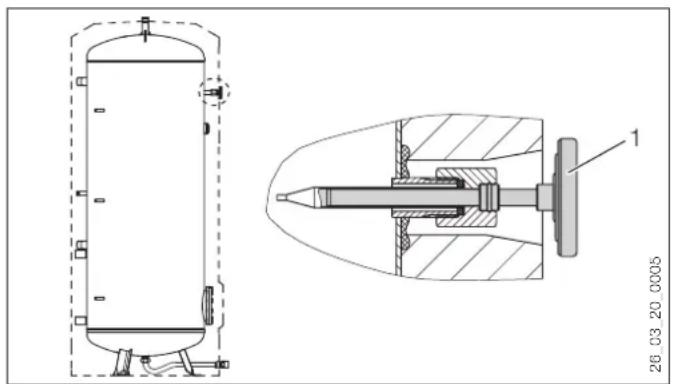

9.5 Thermometer und Warmwasserfühler montieren

▶ Stecken Sie das Thermometer bis zum Anschlag ein und richten es aus.
▶ Stecken Sie den Warmwasserfühler bis zum Anschlag in die Tauchhülse für den Sensor WP Vorlauf (empfohlene Energiesparposition) oder für den Sensor WP Rücklauf (hoher Warmwasserkomfort).
10. Inbetriebnahme
▶ Öffnen Sie eine nachgeschaltete Entnahmestelle so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
▶ Entlüften Sie die Wärmeübertrager nach dem Befüllen des Wärmepumpensystems.
▶ Montieren und kontrollieren Sie gegebenenfalls das Zubehör.
▶ Überprüfen Sie die Funktionsfähigkeit des Sicherheitsventils.
▶ Überprüfen Sie die korrekte Anzeige der Warmwassertemperatur am Regelgerät der Wärmepumpe.
10.1 Übergabe des Gerätes
▶ Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
▶ Übergeben Sie diese Anweisung.
11. Außerbetriebnahme
▶ Trennen Sie gegebenenfalls das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
▶ Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.
12. Störungsbehebung
12.1 Störungstabelle
| Störung | Ursache | Behebung |
| Das Sicherheitsventil tropft bei ausgeschalteter Heizung. | Der Ventilsitz ist verschmutzt. | Reinigen Sie den Ventilsitz. |
13. Wartung

WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.
Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.
13.1 Sicherheitsventil überprüfen
▶ Lüften Sie das Sicherheitsventil an der Sicherheitsgruppe regelmäßig an, bis der volle Wasserstrahl ausläuft.
13.2 Gerät entleeren

WARNUNG Verbrennung
Beim Entleeren kann heißes Wasser austreten.
Falls der Speicher für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, ist folgendermaßen vorzugehen:
▶ Schließen Sie das Absperrventil in der Kaltwasserzuleitung.
- Öffnen Sie die Warmwasserventile aller Entnahmestel len
▶ Entleeren Sie das Gerät über das Entlee rungsventil der Sicherheitsgruppe.
13.3 Signalanode austauschen
▶ Tauschen Sie die Signalanode aus, wenn sie verbraucht ist. Achten Sie dabei auf eine gute Verbindung zwischen Anode und Behälter (maximaler Übergangswiderstand 0,3 Ω).

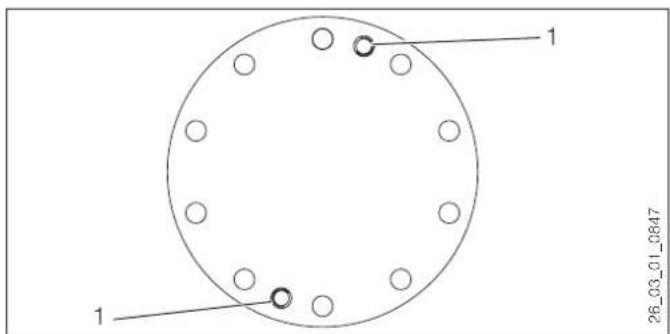

13.4 Gerät reinigen und entkalken

▶ Nutzen Sie die Abdrückgewinde, um die Flanschplatte vom Flanschstutzen zu lösen.
Anzugsdrehmoment der Flanschschrauben siehe Kapitel „Technische Daten / Maße und Anschlüsse“.
▶ Verwenden Sie keine Entkalkungspumpe.
▶ Behandeln Sie die Behälteroberfläche und die Signalanode nicht mit Entkalkungsmitteln.
14. Technische Daten

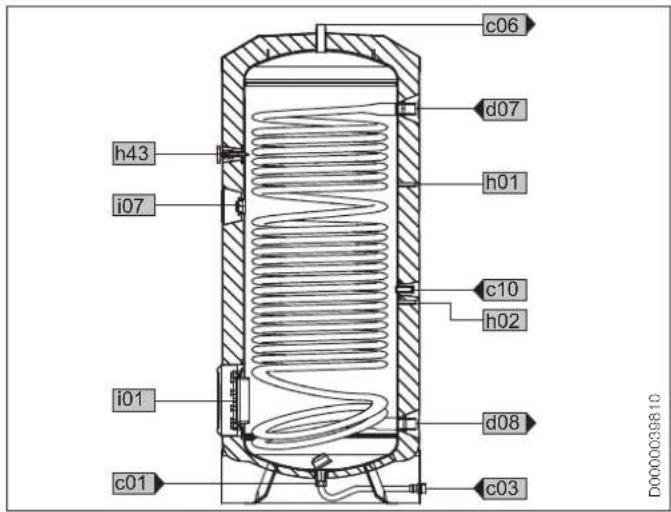

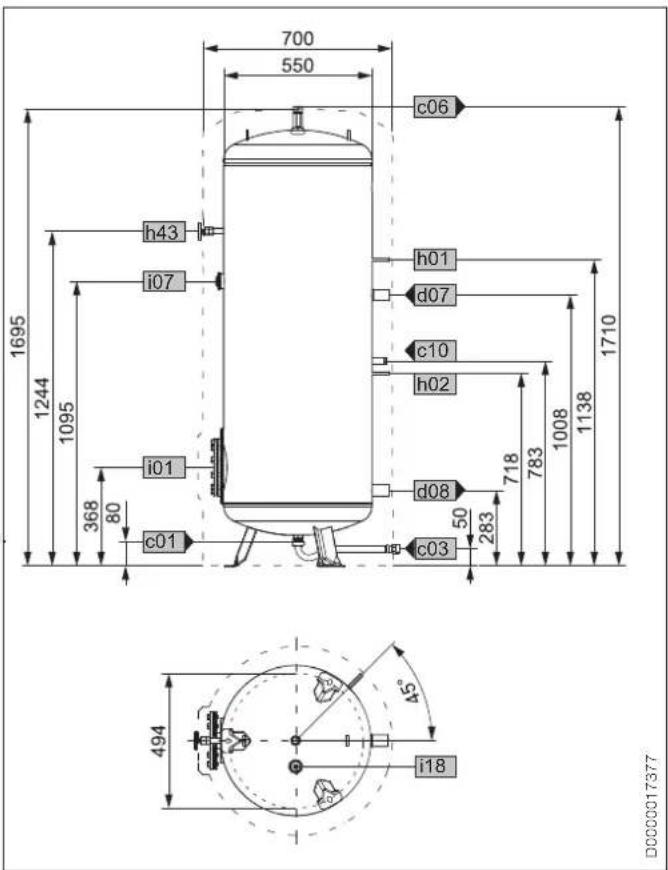

14.1 Maße und Anschlüsse

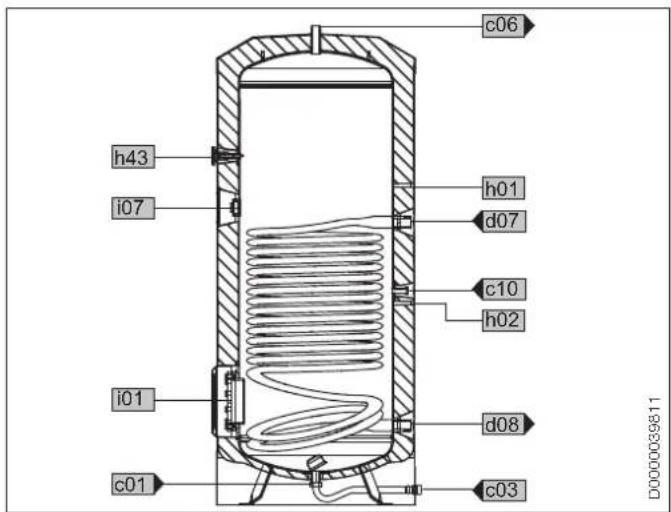

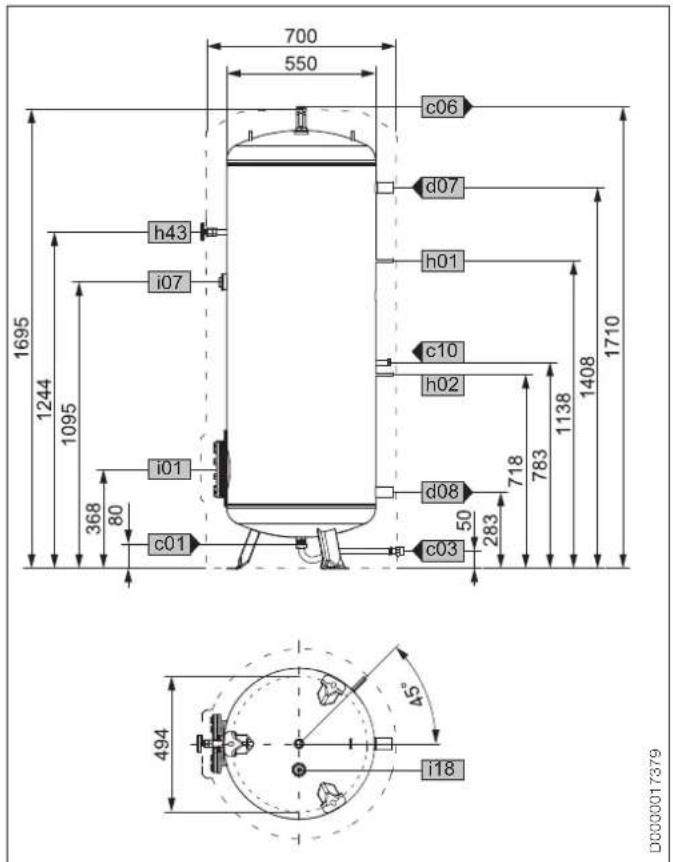

TSB 301 WP
| c03 | Kaltwasser Zulaufrohr | Außengewinde | G 1 A | G 1 A | |
| Anzugsdrehmoment | Nm | 100 | 100 | ||
| c06 | Warmwasser Auslauf | Außengewinde | G 1 A | G 1 A | |
| c10 | Zirkulation | Außengewinde | G 1/2 A | G 1/2 A | |
| d07 | WP Heizung Vorlauf | Innengewinde | G 1 1/2 | G 1 1/2 | |
| d08 | WP Heizung Rücklauf | Innengewinde | G 1 1/2 | G 1 1/2 | |
| h01 | Fühler WP Vorlauf | Durchmesser | mm | 9,5 | 9,5 |
| h02 | Fühler WP Rücklauf | Durchmesser | mm | 9,5 | 9,5 |
| h43 | Thermometer | Durchmesser | mm | 9,5 | 9,5 |
| i01 | Flansch | Durchmesser | mm | 210 | 210 |
| Lochkreisdurchmesser | mm | 180 | 180 | ||
| Schrauben | M 12 | M 12 | |||
| Anzugsdrehmoment | Nm | 55 | 55 | ||
| i07 | elektr. Not-/Zusatzheizung | Innengewinde | G 1 1/2 | G 1 1/2 | |
| i18 | Schutzanode | Innengewinde | G 1 1/4 | G 1 1/4 |

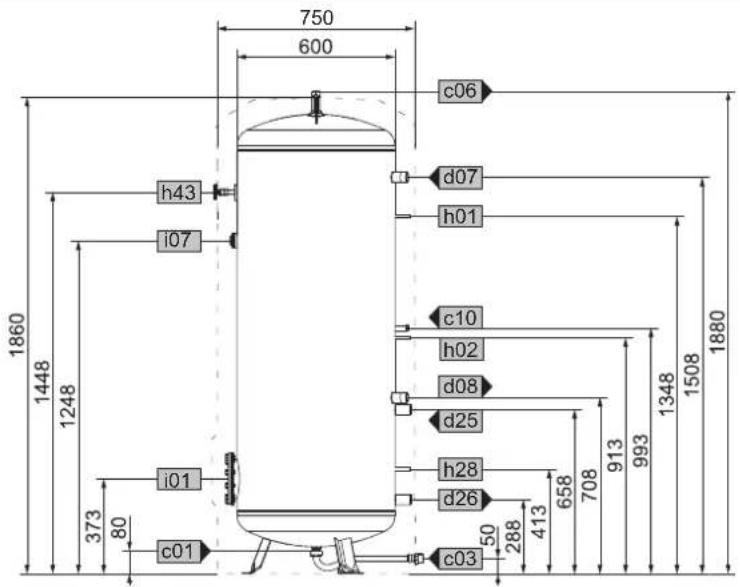

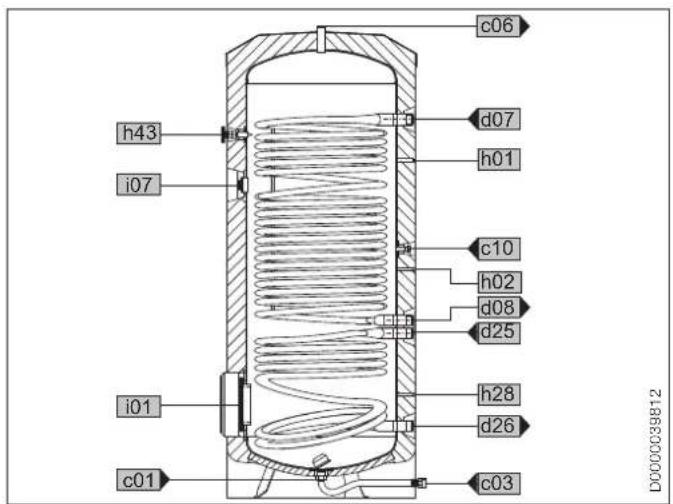

TSB 401 WP SOL
TSB 401 WP SOL TSB 501 WP SOL
| a23 | Gerät | Breite ohne seitliche Wärmedämmsegmente | mm | 690 | |
| c01 | Kaltwasser Zulauf | Außengewinde | G 1 A | G 1 A | |
| c03 | Kaltwasser Zulaufrohr | Außengewinde | G 1 A | G 1 A | |
| Anzugsdrehmoment | Nm | 100 | 100 | ||
| c06 | Warmwasser Auslauf | Außengewinde | G 1 A | G 1 A | |
| c10 | Zirkulation | Außengewinde | G 1/2 A | G 1/2 A | |
| d07 | WP Heizung Vorlauf | Innengewinde | G 1 1/2 | G 1 1/2 | |
| d08 | WP Heizung Rücklauf | Innengewinde | G 1 1/2 | G 1 1/2 | |
| d25 | Solar Vorlauf | Innengewinde | G 1 1/2 | G 1 1/2 | |
| d26 | Solar Rücklauf | Innengewinde | G 1 1/2 | G 1 1/2 | |
| h01 | Fühler WP Vorlauf | Durchmesser | mm | 9,5 | 9,5 |
| h02 | Fühler WP Rücklauf | Durchmesser | mm | 9,5 | 9,5 |
| h28 | Fühler Solar Speicher | Durchmesser | mm | 9,5 | 9,5 |
| h43 | Thermometer | Durchmesser | mm | 9,5 | 9,5 |
| i01 | Flansch | Durchmesser | mm | 210 | 210 |
| Lochkreisdurchmesser | mm | 180 | 180 | ||
| Schrauben | M 12 | M 12 | |||
| Anzugsdrehmoment | Nm | 55 | 55 | ||
| i07 | elektr. Not-/Zusatzheizung | Innengewinde | G 1 1/2 | G 1 1/2 | |
| i18 | Schutzanode | Innengewinde | G 1 1/4 | G 1 1/4 |

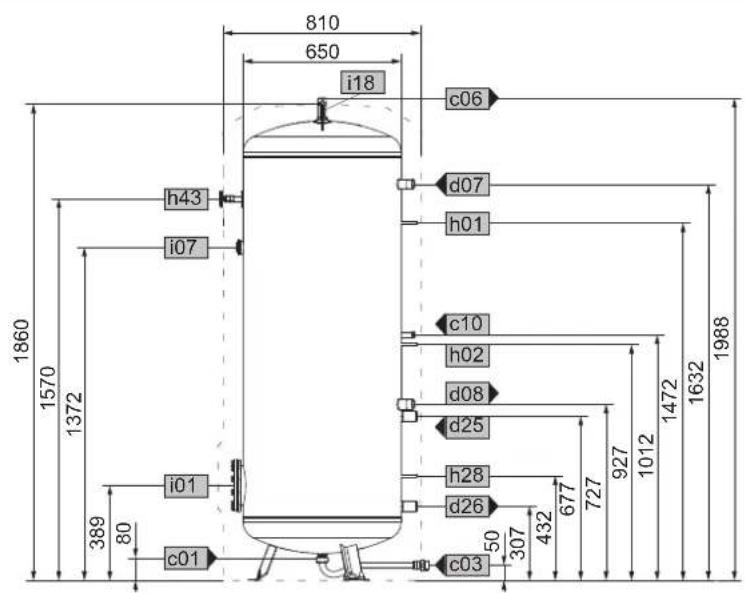

TSB 501 WP SOL
TSB 401 WP SOL, TSB 501 WP SOL
Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchs-relevanter Produkte (ErP).
TSB 301 WP TSB 302 WP TSB 401 WP SOL TSB 501 WP SOL
| 190115 | 190116 | 190117 | 227638 | ||
| Hersteller | tecalor | tecalor | tecalor | tecalor | |
| Energieeffizienzklasse | C | C | C | C | |
| Speichervolumen | I | 321,0 | 318,5 | 429,0 | 535,7 |
| Warmhalteverluste | W | 87,5 | 87,5 | 100,0 | 100,0 |
14.3 Technische Daten
| TSB 301 WP | TSB 302 WP | TSB 401 WP SOL | TSB 501 WP SOL | ||
| 190115 | 190116 | 190117 | 227638 | ||
| Hydraulische Daten | |||||
| Nenninhalt | l | 301 | 290 | 395 | 495 |
| Inhalt Wärmeübertrager oben | l | 20 | 28,4 | 25,2 | 31,7 |
| Inhalt Wärmeübertrager unten | l | 9,2 | 9,2 | ||
| Fläche Wärmeübertrager oben | m^2 | 3,2 | 4,8 | 4,0 | 5,0 |
| Fläche Wärmeübertrager unten | m^2 | 1,4 | 1,4 | ||
| Druckverlust bei 1,0 m^3/h Wärmeübertrager oben | hPa | 37 | 56 | 47 | 58 |
| Druckverlust bei 1,0 m^3/h Wärmeübertrager unten | hPa | 17 | 17 | ||
| Mischwassermenge 40 °C (15 °C/60 °C) | l | 529 | 514 | 681 | 857 |
| Einsatzgrenzen | |||||
| Max. zulässiger Druck | MPa | 1 | 1 | 1 | 1 |
| Prüfdruck | MPa | 1,5 | 1,5 | 1,5 | 1,5 |
| Max. zulässige Temperatur | °C | 95 | 95 | 95 | 95 |
| Max. Durchflussmenge | l/min | 38 | 38 | 45 | 50 |
| Max. empfohlene Kollektoraperturfläche | m^2 | 8 | 10 | ||
| Energetische Daten | |||||
| Energieeffizienzklasse | C | C | C | C | |
| Bereitschaftsenergieverbrauch/24 h bei 65 °C | kWh | 2,1 | 2,1 | 2,4 | 2,4 |
| Anschlüsse | |||||
| Anschluss Not-/Zusatzheizung | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | |
| Dimensionen | |||||
| Höhe | mm | 1710 | 1710 | 1880 | 1988 |
| Durchmesser | mm | 700 | 700 | 750 | 810 |
| Kippmaß | mm | 1750 | 1750 | 1930 | 2035 |
| Gewichte | |||||
| Gewicht gefüllt | kg | 445 | 457 | 595 | 730 |
| Gewicht leer | kg | 142 | 184 | 189 | 222 |
Erreichbarkeit
Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
Rufen Sie uns an:
05531 702-111
oder schreiben Sie uns:
tecalor GmbH
- Kundendienst -
Fürstenberger Straße 77, 37603 Holzminden
E-Mail: kundendienst@tecalor.de
Fax: 05531 702-95890
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.
Garantiebedingungen
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungs einflüssen oder sonstigen Naturerscheinungen.
Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.
Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.
Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsan sprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns.
Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.
Garantiedauer
Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.
Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte
Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
Entsorgung von Transport- und Verkaufsverpackungsmaterial
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.
Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.
Entsorgung von Altgeräten in Deutschland

Geräteentsorgung
Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.
Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.
Entsorgung außerhalb Deutschlands
Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.
NOTIZEN
SERVICE-CENTER
VERTRIEB
Telefon 05531 99068-95082
Fax 05531 99068-712
E-Mail info@tecalor.de
TECHNIK
Telefon 05531 99068-95083
Fax 05531 99068-714
E-Mail technik@tecalor.de
Montag – Freitag 07:30 – 17:00 Uhr
KUNDENDIENST
Telefon 05531 702-111
Fax 05531 702-95890
E-Mail kundendienst@tecalor.de
Montag – Donnerstag 07:15 – 18:00 Uhr
Freitag 07:15 – 17:00 Uhr
ERSATZTEIL-VERKAUF
Telefon 05531 702-906340
Fax 05531 702-95335
E-Mail ersatzteile@tecalor.de
Montag – Donnerstag 07:15 – 18:00 Uhr
Freitag 07:15 – 17:00 Uhr
