| Produkttyp | Vernebler (Inhalator) |
| Marke | Inqua |
| Modell | BR021100 |
| Anwendungsbereich | Inhalationstherapie der unteren und oberen Atemwege |
| Lieferumfang | Vernebleroberteil, Verneblerunterteil, Mundstück, Erwachsenenmaske, Kindermaske, Anschlussschlauch, Luftfilter, Entnahmewerkzeug |
| Verschlusssystem | Bajonett-Verschluss |
| Füllvolumen | 2 ml bis 8 ml |
| Betriebsdruck | 50–200 kPa (0,5–2,0 bar) |
| Durchflussmenge | 3,0–6,0 l/min |
| Materialbeständigkeit | Bis 137 °C, bis zu 300 Desinfektionen |
| Reinigung | Mit warmem Wasser und Spülmittel; Desinfektion durch Dampf oder Auskochen |
| Sicherheitshinweise | Nur unter Aufsicht bei Kindern; ausschließlich mit INQUA® Kompressor; nur ärztlich verordnete Medikamente |
| Ersatzteile | Austauschset BR021100 (nach 1 Jahr oder 300 Desinfektionen) |
| Konformität | Richtlinie 93/42/EWG (Medizinprodukte) |
| Verwendungszweck | Nur für den häuslichen Gebrauch |
| Hersteller | INQUA GmbH, 82229 Seefeld, Deutschland |
Häufig gestellte Fragen - BR021100 Inqua
Benutzerfragen zu BR021100 Inqua
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Inhalator kostenlos im PDF-Format! Finden Sie Ihr Handbuch BR021100 - Inqua und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BR021100 von der Marke Inqua.
BEDIENUNGSANLEITUNG BR021100 Inqua
INQUA® Profi Vernebler Gebrauchsanweisung
INHALTSVERZEICHNIS
ALLGEMEINES 2
Herstellerangaben 2
Hinweise zur Gebrauchsanweisung 2
PRODUKTBESCHREIBUNG 3
Lieferumfang 3
Besonderheiten 4
Bestimmungsgemäßer Gebrauch 5
Konformität 5
SICHERHEITSHINWEISE 6
Darstellung von Gefahrenhinweisen 6
Produktsicherheit 6
ANWENDUNG 7
Inhalation vorbereiten 7
Inhalation durchführen 9
Inhalation beenden 11
HYGIENISCHE WIEDERAUFBEREITUNG 12
Vorbereitung der Reinigung/Desinfektion 13
Reinigung mit warmem Leitungswasser 14
Desinfektion 14
Trocknung 15
Aufbewahrung 15
Pflege des Anschlussschlauches 16
SONSTIGES 17
Lager- und Transportbedingungen 17
Materialbeständigkeit 17
Entsorgung 17
ERSATZTEILE/ZUBEHÖR 18
TECHNISCHE DATEN 18
Allgemein 18
Aerosolcharakteristika gemäß EN 13544-1 Anhang CC 19
ALLGEMEINES
Lesen Sie diese Gebrauchsanweisung vor dem ersten Gebrauch sorgfältig und vollständig durch. Verwenden Sie den INQUA ^® Profi Vernebler nur, wenn Sie den Inhalt dieser Gebrauchsanweisung vollständig verstanden haben.
Herstellerangaben
Siehe Rückseite der Gebrauchsanweisung.
Hinweise zur Gebrauchsanweisung
Zweck der Gebrauchsanweisung
Diese Gebrauchsanweisung beschreibt den Aufbau, die Handhabung und die Funktionsweise des INQUA ^® Profi Verneblers. Sie soll einen sicheren Umgang mit den einzelnen Bestandteilen ermöglichen.
Hinweise zum Gebrauch des am Vernebler anzuschließenden Kompressors sind nicht Bestandteil dieser Gebrauchsanweisung. Lesen Sie hierzu die dem Kompressor beigefügte Gebrauchsanweisung.
Verwendete Hervorhebungen
Die Gebrauchsanweisung verwendet folgende Hervorhebungen, um wichtige Textstellen zu kennzeichnen:
☐ Gefahrenhinweise sind durch ein Warndreieck und ein Signalwort gekennzeichnet (siehe auch „Darstellung von Gefahrenhinweisen“, Seite 6).
☐ Der Pfeil weist auf eine auszuführende Handlung hin.

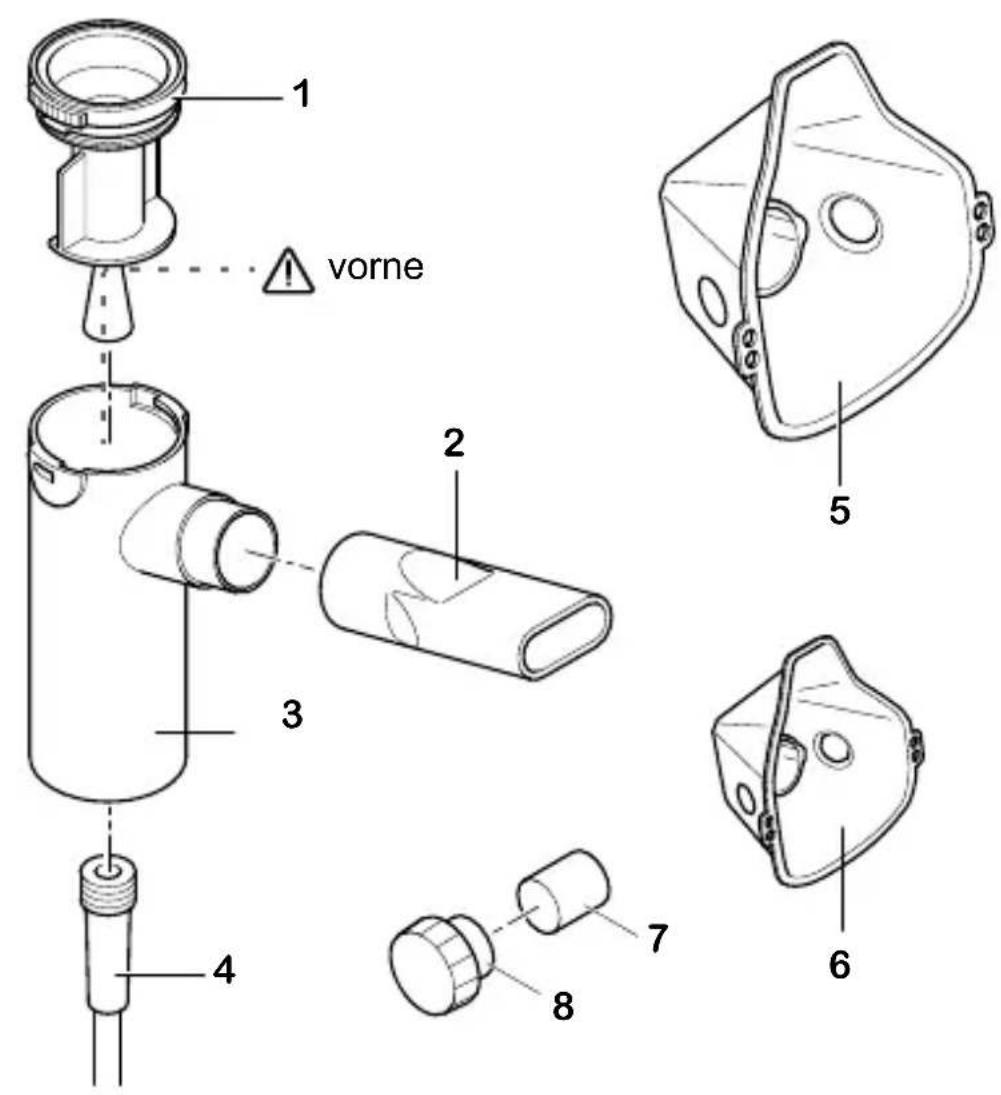

Lieferumfang
1 Vernebleroberteil 6 Kindermaske
2Mundstück 7Luftfilter für den Kompressor von
3Verneblerunterteil
INQUA®
4Anschlussschlauch 8Entnahmewerkzeug für den
5Erwachsenenmaske
Filterwechsel

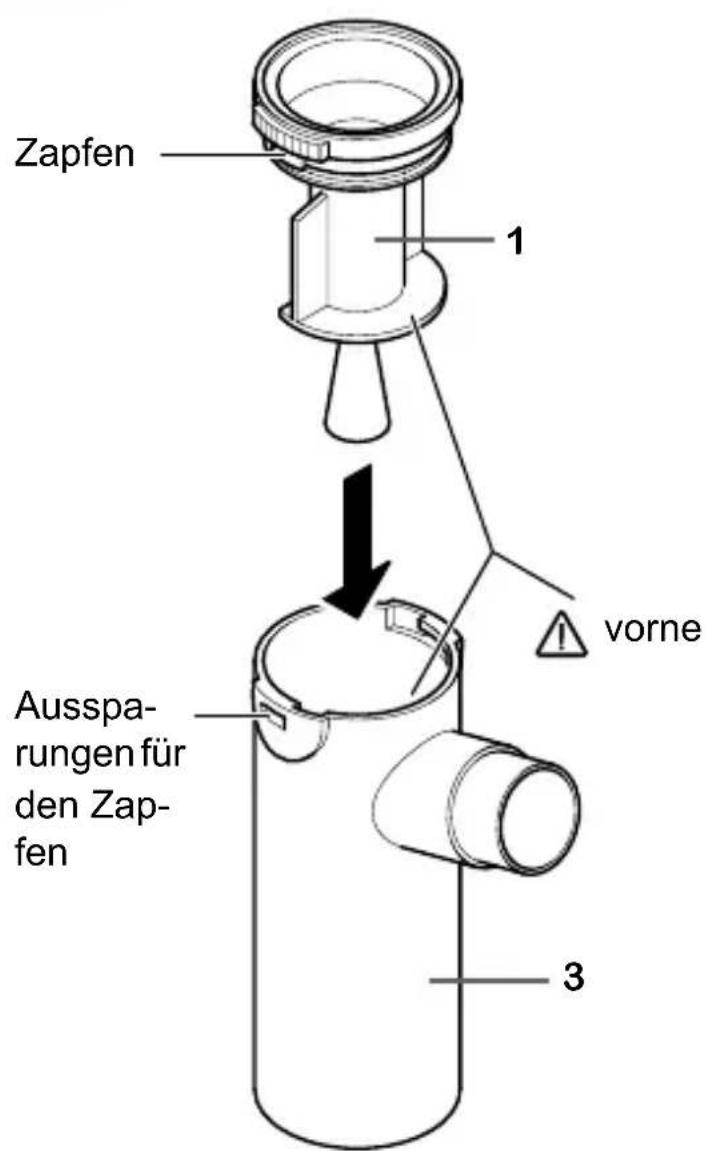

Besonderheiten
Das Vernebleroberteil wird vorsichtig in das Verneblerunterteil eingeführt.
Achten Sie auf den Hinweis vorne in der Zeichnung. Die unterschiedlich großen Zapfen des Vernebleroberteils passen nur in einer bestimmten Richtung in die unterschiedlich großen Aussparungen des Verneblerunterteils.
Durch leichtes Drücken und Drehen des Vernebleroberteils im Uhrzeigersinn, schnappen die Zapfen des Vernebleroberteils in die Aussparungen des Verneblerunterteils ein. Durch leichtes Drehen im Uhrzeigersinn werden Verneblerunterteil und -oberteil fest miteinander verbunden.
Bestimmungsgemäßer Gebrauch
Der INQUA ^® Profi Vernebler ist zusammen mit dem verwendeten Kompressor ein hocheffektives Inhalationsgerät für die Inhalationstherapie der unteren und oberen Atemwege mit Medikamentenaerosol. Er ist für die vorübergehende ^1) orale oder nasale Inhalation des von einem Arzt verordneten bzw. empfohlenen flüssigen Medikaments geeignet.
Der INQUA ^® Profi Vernebler darf ausschließlich für die Inhalationstherapie verwendet werden. Jede andere Verwendungsart als die hier beschriebene gilt als unsachgemäß und damit als gefährlich. Die Haftung für die sichere Funktion des Verneblers geht auf jeden Fall auf den Anwender über, wenn eine Handhabung erfolgt, die nicht der bestimmungsgemäßen Verwendung entspricht.
Der INQUA ^® Profi Vernebler ist nur für den häuslichen Gebrauch mit dem Kompressor von INQUA ^® bestimmt.
Konformität
Der INQUA ^® Profi Vernebler entspricht den Anforderungen der Richtlinie 93/42/EWG (EG-Richtlinie über Medizinprodukte).
- Dauer pro Anwendung kleiner 1 h, gemäß europäischer Medizinprodukterichtlinie 93/42/ EWG, hier max. 20 Minuten.
Darstellung von Gefahrenhinweisen
Gefahrenhinweise sind in dieser Gebrauchsanweisung durch ein Warndreieck und ein Signalwort gekennzeichnet. Je nach Art und Schwere der beschriebenen Gefahr werden folgende Signalworte verwendet:
□ VORSICHT
Weist auf eine Gefährdung hin, die leichte oder mittlere Körperverletzungen oder Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
□ WARNUNG
Kennzeichnet eine Gefährdung, die möglicherweise Tod oder schwere Körperverletzung zur Folge haben kann, wenn sie nicht vermieden wird.
Produktsicherheit
☐ Die INQUA GmbH kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäßen oder falschen Gebrauch entstehen, z.B. durch Verwendung eines Fremdkompressors. Aus diesem Grund lesen Sie bitte vor dem Gebrauch erst die Gebrauchsanweisungen des INQUA ^® Profi Verneblers und des Kompressors von INQUA ^® aufmerksam durch und machen Sie sich mit dem Gerät vertraut. Die Gebrauchsanweisung des INQUA ^® Kompressors ist unbedingt zu beachten.
□ Verwenden Sie nur Medikamente, die von Ihrem Arzt verordnet oder empfohlen wurden.
□ Beachten Sie grundsätzlich beim Einsatz des Verneblers die allgemeinen Hygienemaßnahmen, z.B. gründliches Händewaschen, ggf. Desinfektion.
□ Verwenden Sie mit dem INQUA® Profi Vernebler nur für die Inhalations-therapie geeignete Medikamente in flüssiger Form, die mit einem druckluftbetriebenen Inhalationsgerät verwendet werden dürfen. Zur Auswahl und Anwendung der Medikamente fragen Sie Ihren Arzt oder Apotheker.
☐ Generell ungeeignet für die Verwendung in Inhalationsgeräten sind: Hus-tensäfte, Gurgellösungen, Balsamzubereitungen, Heilpflanzenöle und Tropfen, die zum Einreiben oder als Badezusatz verwendet werden. Die Inhalation dieser Medikamente kann Ihren Atemwegen irreversible Schä-den zufügen.
Außerdem können solche Präparate die Funktion des Inhalationsgerätes nachhaltig beeinträchtigen.
☐ Bitte verwenden Sie nur die von INQUA empfohlenen Zubehör- und Ersatzteile, um eine optimale Therapie zu erzielen (siehe „Ersatzteile/Zubehör“, Seite 18).
- Bitte beachten Sie unbedingt das Kapitel „Hygienische Wiederaufbereitung“, Seite 12.
ANWENDUNG
WARNUNG: Infektionsgefahr durch verunreinigten Vernebler
Beachten Sie bitte vor jeder Inbetriebnahme sowie nach längerer Benutzungspause die Hygienevorschriften und stellen Sie sicher, dass der Vernebler nach der letzten Behandlung gereinigt und desinfiziert wurde (siehe „Hygienische Wiederaufbereitung“, Seite 12).
Inhalation vorbereiten

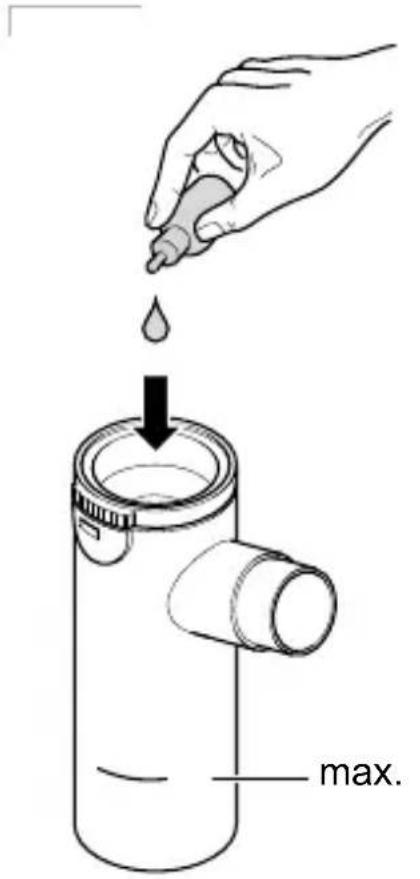

Einfüllen der Inhalationslösung
Bitte achten Sie darauf, dass die Flüssigkeit höchstens bis zum obersten Skalenstrich eingefüllt wird (max. Füllmenge 8 ml).
Falls Sie den Vernebler überfüllt haben und Medikament unten aus dem Vernebler tropft, bitte ausschütten und den INQUA® Profi Vernebler reinigen (siehe Abschnitt „Reinigung mit warmem Leitungswasser“, Seite 14).
Erst nach dem Reinigen des INQU ^ Profi Verneblers wieder mit dem Einfüllen des Medikaments beginnen.
Vernebler zusammen bauen
→ Stecken Sie das Mundstück (2) oder die jeweilige Maske (5) oder (6) auf den Vernebler auf.
→ Stecken Sie das eine Ende des Anschlussschlauches (4) an den Luftauslass (AIR) des Kompressors von INQUA® (siehe dazu die Gebrauchsanweisung des Kompressors von INQUA®) und das andere Ende an den INQUA® Profi Vernebler.
VORSICHT: Unzureichende Medikamentenverneblung durch fehlerhafte Montage
Vergewissern Sie sich vor der Inhalation, dass alle Teile fest miteinander verbunden sind. Stellen Sie sicher, dass die Schlauchanschlüsse fest am Luftauslass (AIR) des Kompressors von INQUA® und am Vernebler stecken.
Inhalation durchführen
WARNUNG: Gesundheitsgefahr durch Fehlgebrauch
Kleinteile können verschluckt werden!
Beachten Sie bitte, dass bei Babys, Kleinkindern und hilfebedürftigen Personen die Inhalationstherapie nur unter ständiger Aufsicht durchgeführt werden darf.
VORSICHT: Unzureichende Medikamentenzufuhr durch falsches Halten des Verneblers
Halten Sie den Vernebler während der Inhalation immer senkrecht.

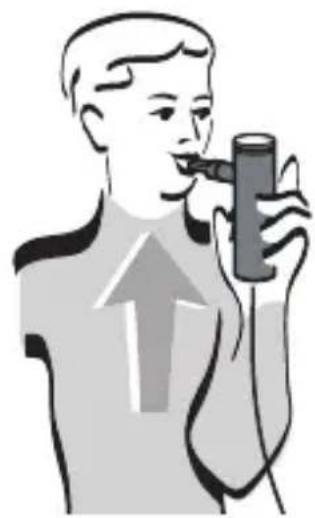

Inhalation für die unteren Atemwege
Die Inhalation mit dem Mundstück ist die effektivste Form der Inhalation für die unteren Atemwege, da hiermit die geringsten Medikamentenverluste auf dem Weg in die Lunge verbunden sind. Die Kinder- und Erwachsenenmasken werden nur für Patienten empfohlen, die nicht mit einem Mundstück inhalieren können.
Setzen Sie sich entspannt und aufrecht hin.
→ Schalten Sie den Kompressor ein.
Der Vernebler erzeugt einen sichtbaren Nebel (Aerosol).
→ Nehmen Sie das Mundstück zwischen die Zähne und umschließen Sie es mit den Lippen.
→ Atmen Sie möglichst ruhig durch das Mundstück ein.
→ Atmen Sie nach wenigen Sekunden durch die Nase aus.
Inhalation für die oberen Atemwege
→ Halten Sie den Vernebler senkrecht und setzen Sie sich aufrecht und entspannt hin.
→ Schalten Sie den Kompressor ein.
Der Vernebler erzeugt einen sichtbaren Nebel (Aerosol).
→ Halten Sie die Maske auf Ihr Gesicht, so dass Mund und Nase dicht umschlossen sind.
→ Atmen Sie ruhig und gleichmäßig über die Nase ein und atmen Sie nach wenigen Sekunden durch die Nase aus.
Inhalation beenden
Je nach Einfüllmenge des Medikaments und Atemmanöver ergibt sich die Inhalationsdauer.
Die Inhalation ist beendet, wenn kein Aerosol mehr vom Vernebler produziert wird oder das Aerosol nur noch unregelmäßig aus dem Vernebler austritt.
→ Schalten Sie nach Beendigung der Inhalation den Kompressor von INQUA® mit dem Ein/Aus-Schalter aus.
Ziehen Sie den Netzstecker des Netzkabels aus der Steckdose (siehe Gebrauchsanweisung des Kompressors von INQUA®) und trennen Sie den Vernebler vom Anschlussschlauch.
WARNUNG: Verkeimung durch Restmengen
Nicht ausreichend gereinigte Vernebler oder im Vernebler befindliche Flüssigkeiten können bereits nach kürzester Zeit verkeimen und eine Gesundheitsgefährdung verursachen, z.B. Infektionen auslösen.
Beginnen Sie deshalb nach Beendigung der Inhalation mit der hygienischen Wiederaufbereitung. Entsorgen Sie immer die Restmenge, die im Vernebler zurück bleibt und bewahren Sie keine Flüssigkeiten im Vernebler auf.
HYGIENISCHE WIEDERAUFBEREITUNG
WARNUNG:
Um eine Gesundheitsgefährdung, z.B. eine Infektion durch einen verunreinigten Vernebler zu vermeiden, sind die nachfolgenden Hygienevorschriften unbedingt einzuhalten.
Der INQUA ^® Profi Vernebler ist für eine Mehrfachverwendung vorgesehen. Er darf nicht von mehreren Personen verwendet werden. Für jeden Patienten muss ein eigener Vernebler vorhanden sein.
Beachten Sie dafür folgende Hinweise:
☐ Der Vernebler muss nach jeder Anwendung gereinigt und desinfiziert werden.
☐ Die zusätzlichen Anforderungen bzgl. der notwendigen hygienischen Vorbereitung (Desinfektion der Hände, Handhabung der Medikamente bzw. der Inhalationslösungen) bei Hochrisikogruppen (z.B. immunsupprimierte Anwender, Mukoviszidosepatienten) sind bei den jeweiligen Selbsthilfegruppen zu erfragen.
- Bitte achten Sie auf ausreichende Trocknung des INQUA® Profi Verneblers nach jeder Reinigung und Desinfektion. Feuchtigkeitsniederschlag bzw. Restnässe können ein erhöhtes Risiko für Keimwachstum darstellen.
□ Beachten Sie bitte das Kapitel „Materialbeständigkeit“, Seite 17.
☐ Überprüfen Sie die Teile Ihres Verneblers regelmäßig und ersetzen Sie defekte (gebrochene, verformte, verfärbte) Teile (siehe „Ersatzteile/Zubehör“, Seite 18).
□ Lesen und beachten Sie auch die Hygieneanweisungen in der Gebrauchsanweisung des Kompressors von INQUA®.
Der INQUA ^® Profi Vernebler unterliegt bei häufiger Anwendung und hygienischer Wiederaufbereitung, wie jedes andere Kunststoffteil auch, einer gewissen Abnutzung. Dies kann im Laufe der Zeit zu einer Veränderung des Aerosols und somit auch zu einer Beeinträchtigung der Therapieeffizienz führen.
Tauschen Sie deshalb den Vernebler spätestens nach einem Jahr aus. Austauschsets hält der Vertriebspartner oder die INQUA GmbH für Sie bereit (siehe „Ersatzteile/Zubehör“, Seite 18).
Der Nachweis der Eignung des INQUA® Profi Verneblers für eine wirksame Reinigung und Desinfektion wurde durch ein unabhängiges Prüflabor unter Verwendung der auf Seite 14 genannten empfohlenen Verfahren erbracht. Die Anwendung der genannten Alternativen liegt in der Verantwortung des Anwenders.

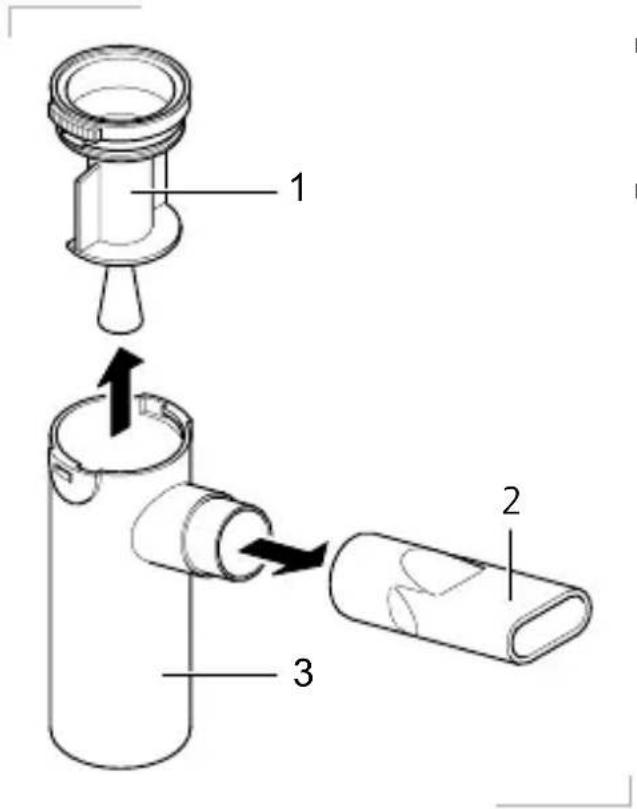

Vorbereitung der Reinigung/Desinfektion
Direkt nach jeder Behandlung müssen alle Teile des INQUA ^® Profi Verneblers von Medikamentenresten und Verunreinigungen gereinigt werden.
→ Falls noch nicht geschehen, trennen Sie den INQUA® Profi Vernebler vom Anschlussschlauch.
→ Zerlegen Sie den Vernebler in seine Einzelteile (Vernebleroberteil (1), Verneblerunterteil (3) und Mundstück (2)).
Im Sinne eines aktiven Gewässerschutzes sollten die im Vernebler zurück bleibenden Medikamentenreste nicht über die Kanalisation entsorgt werden. Entsorgen Sie diese mit Hilfe von Zellstofftüchern über den Restmüll.
Reinigung mit warmem Leitungswasser
→ Reinigen Sie alle Verneblerteile 5 Min. lang gründlich mit warmem Leitungswasser (ca. 40°C) und etwas Spülmittel ohne hautpflegende und/oder desinfizierende Zusätze (Dosierung entsprechend den Vorgaben des Spülmittelherstellers), so dass alle Reste der Inhalationslösung und andere Verunreinigungen beseitigt werden.
→ Spülen Sie danach alle Teile gründlich unter fließend warmem Wasser (ca. 40°C ohne Spülmittel) ab.
→ Schütten Sie das in den Einzelteilen angesammelte Wasser aus. Sie können das Abtropfen des Wassers durch Ausschütteln aller Teile beschleunigen.
Desinfektion
Desinfizieren Sie den zerlegten Vernebler im Anschluss an die Reinigung.
Desinfektion mit heißem Dampf
Mit dem Vaporisator 6 der Firma NUK (NUK Art.-Nr. 10.251.010) oder dem Desinfektionsgerät DI 6.00 der Firma Petra (Art.-Nr. 0229 0000) kann der INQUA® Profi Vernebler desinfiziert werden. Um ein Durchströmen der einzelnen Verneblerbestandteile mit heißem Dampf zu erreichen, sollten diese senkrecht in das Desinfektionsgerät gestellt werden.
Beachten Sie unbedingt die Gebrauchsanweisung des NUK Vaporisators bzw. des Desinfektionsgerätes DI 6.00.
Mögliche Alternative: Desinfektion in kochendem Wasser
→ Legen Sie hierzu die Einzelteile Ihres INQU®Profi Verneblers mind. 15 Min. in kochendes Wasser.
Achten Sie beim Auskochen darauf, dass genügend Wasser im Topf ist, damit die Verneblerbestandteile keinen Kontakt mit dem Topfboden haben.
WARNUNG: Brandgefahr durch unbeaufsichtigte Auskochvorgänge!
Sobald das Wasser vollständig verdampft ist, beginnt der Kunststoff im Topf zu schmelzen. Wird die Hitzezufuhr nicht unterbrochen, zersetzt sich der Kunststoff unter Rauchentwicklung, ggf. kann es zum Brand kommen.
Lassen Sie den Auskochvorgang nie unbeaufsichtigt!
Trocknung
→ Legen Sie die Einzelteile des INQUA® Profi Verneblers auf eine trockene, saubere und saugfähige Unterlage.
→ Lassen Sie die Einzelteile vollständig trocknen.
Die Trocknung der Einzelteile sollte nicht in feuchten Räumen erfolgen (z.B.
Bad). Die Trocknung kann mit einem Föhn beschleunigt werden.
VORSICHT:
Bei der Verwendung eines Föhns bitte den Mindestabstand von 15 cm einhalten.
WARNUNG: Verkeimung durch Restfeuchte
Eine unzureichende Trocknung kann zu einer Gesundheitsgefährdung, z.B. einer Infektion führen.
Achten Sie darauf, dass alle Einzelteile frei von Restfeuchte sind, bevor diese wieder zusammengebaut und/oder im Aufbewahrungsfach verstaut werden bzw. wieder für die Inhalation verwendet werden.
Alle Bestandteile müssen absolut trocken sein.
Aufbewahrung
Schlagen Sie den trockenen Vernebler zwischen den Anwendungen, insbesondere bei längeren Therapiepausen, in ein trockenes, sauberes und fusselfreies Tuch ein (z.B. Geschirrtuch) und bewahren Sie ihn an einem trockenen, staubfreien Ort auf. Oder verstauen Sie den Vernebler bzw. seine Einzelteile in dem Aufbewahrungsfach des Kompressors von INQUA®.
WARNUNG: Gesundheitsgefahr durch Verschlucken oder Fehlgebrauch
Wenn Kinder mit dem Inhalationsgerät unbeaufsichtigt hantieren, besteht die Gefahr des Verschluckens von Kleinteilen oder des Verletztens durch Fehlgebrauch.
Bewahren Sie den INQUA ^® Profi Vernebler für Kinder unzugänglich auf.
Pflege des Anschlussschlauches
⇒ Überprüfen Sie nach der Inhalation den Anschlussschlauch (4) auf Feuchtigkeitsniederschlag. Dazu ziehen Sie nach jeder Inhalationsbehandlung den Schlauch vom Vernebler ab und lassen den Kompressor von INQUA® so lange laufen, bis der Luftstrom die Feuchtigkeit beseitigt hat.
→ Verwenden Sie kein Wasser oder andere Reinigungs- oder Desinfektionslösungen zur Reinigung des Anschlussschlauches. Bei Verschmutzungen ersetzen Sie den Anschlussschlauch.
WARNUNG: Verkeimung durch Restfeuchte
Eine im Anschlussschlauch verbleibende Restfeuchte kann zu einer Gesundheitsgefährdung, z.B. einer Infektion führen.
Lager- und Transportbedingungen
Lagern Sie den INQUA ^® Profi Vernebler nicht in Feuchträumen (z.B. Badezimmer). Lagern und transportieren Sie ihn nicht zusammen mit feuchten Gegenständen.
Schützen Sie den INQUA ^® Profi Vernebler vor anhaltender direkter Sonneneinstrahlung während der Lagerung und des Transports.
Generell sollte der Vernebler zwischen den Anwendungen wie im Kapitel „Aufbewahrung“, Seite 15 beschrieben gelagert werden.
Materialbeständigkeit
Setzen Sie den Vernebler keinen Temperaturen über 137°C aus. Generell ist ein Vernebler, wie jedes andere Kunststoffteil auch, ein Verschleißteil. Der Vernebler kann bis zu 300-Mal desinfiziert werden und ist danach auszutauschen. Wird der Vernebler weniger als 300-Mal desinfiziert, ist er spätestens nach einem Jahr auszutauschen.
Entsorgung
Die Bestandteile des INQUA ^® Profi Verneblers und des Austauschsets sind mit dem Restmüll zu entsorgen.
ERSATZTEILE/ZUBEHÖR
Artikelbezeichnung Artikel-Nr.
INQUA® Profi Vernebler Set
BR021100
Inhalt: INQUA ^® Profi Vernebler mit Mundstück, Kindermaske, Luftfilter, Erwachsenenmaske, Anschlussschlauch, Entnahmewerkzeug für den Filterwechsel
TECHNISCHE DATEN
Allgemein
Empfohlene Betriebsgase: Luft
Minimale Durchflussmenge: 3,0 l/min
Entsprechender Betriebsdruck: 50 kPa (0,5 bar)/7 psi
Maximale Durchflussmenge: 6,0 l/min
Entsprechender Betriebsdruck: 200 kPa (2,0 bar)/29psi
Minimales Füllvolumen: 2 ml
Maximales Füllvolumen: 8 ml
Aerosolcharakteristika gemäß EN 13544-1 Anhang CC
Bestimmung der Partikelgröße
Befüllung des INQUA ^® Profi Verneblers mit 3 ml 2,5%iger Testlösung und anschließender Betrieb des INQUA ^® Profi Verneblers über 3 Minuten am Marple Kaskadenimpaktor.

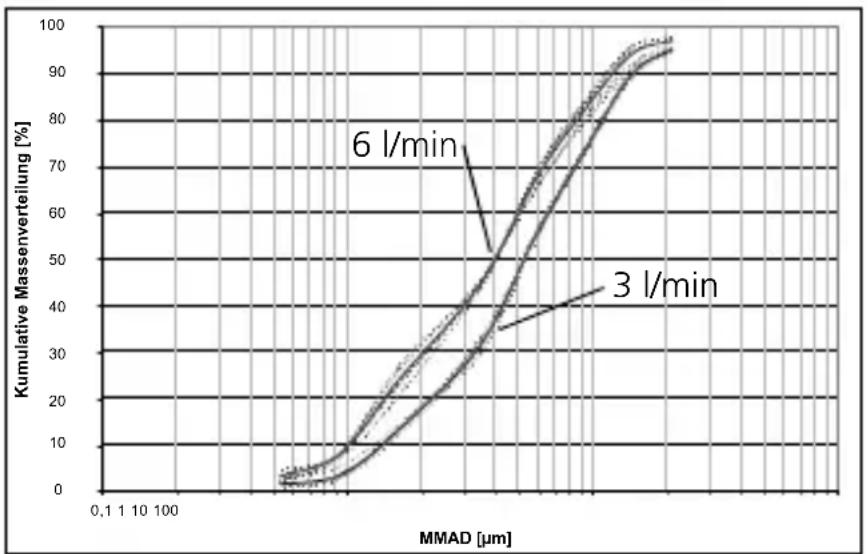

Kumulative Massenverteilung des INQUA® Profi Verneblers bei minimaler Durchflussmenge (3,0 l/min) und maximaler Durchflussmenge (6,0 l/min):
line
| MMAD [µm] | 3 l/min | 6 l/min | | --------- | ------- | ------- | | 0.1 | ~0 | ~0 | | 1 | ~5 | ~5 | | 10 | ~10 | ~10 | | 100 | ~20 | ~20 | | 1000 | ~40 | ~40 | | 10000 | ~60 | ~60 | | 100000 | ~80 | ~80 | | 1000000 | ~95 | ~95 |(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)
Bestimmung der Aerosolabgabe ^1) (Aerosol Output)
Befüllung des Verneblers mit 2 ml 1%iger Testlösung. Betrieb des Verneblers am PARI Compass Atemzugsimulator, bis das Aerosol unregelmäßig austritt, plus 1 Minute.
Aerosolabgabe in [ml] bei minimaler Durchflussmenge (3,0 l/min) und maximaler Durchflussmenge (6,0 l/min):
Min. Durchflussmenge (3,0 l/min) 0,14 ml
Max. Durchflussmenge (6,0 l/min) 0,32 ml
(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)
- Aerosolmenge, die das Verneblersystem für ein bestimmtes Füllvolumen abgibt
Bestimmung der Rate der Aerosolabgabe ^1) (Aerosol Output Rate)
Befüllung des Verneblers mit 2 ml 1%iger Testlösung. Betrieb des Verneblers am PARI Compass Atemzugsimulator über 1 Minute.
Rate der Aerosolabgabe in [ml/min] bei minimaler Durchflussmenge (3,0 l/min) und maximaler Durchflussmenge (6,0 l/min):
Min. Durchflussmenge (3,0 l/min) 0,06 ml/min
Max. Durchflussmenge (6,0 l/min) 0,17 ml/min
(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)
Technische Änderungen vorbehalten.
- Aerosolmenge, die das Verneblersystem je Zeiteinheit abgibt
INQUA®
82229 Seefeld • Germany
Tel.: +49-(0)8152-993410 • Fax: +49-(0)8152-993420
E-Mail: info@inqua.de • www.inqua.de
