Bedienungs- und Montageanleitung für Terrassenheizstrahler

Vertrieb Kundendienst

DKB Household AG

Eggbühlstrasse 28

Postfach

8052 Zürich

Tel. [phone]

Fax [phone]

www.koenig-ag.ch

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen Sie die folgenden Sicherheitsrichtlinien vor Inbetriebnahme sorgfältig durch und bewahren Sie diese Anleitung gut auf

• Terrassenheizstrahler dürfen nur im Freien verwendet werden!
• Gerät immer auf einer festen geraden Unterlage aufstellen.
• Reparaturen oder Aenderungen dürfen nur durch den Hersteller, dessen Kundendienst oder durch qualifiziertes Fachpersonal durchgeführt werden. Es dürfen nur Original-Ersatzteile verwenden werden (gilt auch für Schlauch und Druckregler).

- Unsachgemässe Montage, Einstellungen Reparaturen oder Änderungen können zu groben Verletzungen von Personen oder ernsten Sachbeschädigungen führen. Bitte befolgen Sie genau die Anweisungen der Montageanleitung und der Sicherheitshinweise.

- Strahlungskopf, Bedienungseinheit und der Reflektor des Terrassenheizgeräts dürfen nicht lackiert werden. Entflammungsgefahr!

- Verwenden Sie für den Terrassenheizstrahler die handelsüblichen Propan- oder Butan-Flüssiggasflaschen.

- Das gesamte Gassystem, der Schlauch, Regler, Zünder sowie Brenner müssen vor Inbetriebnahme auf Undichtigkeiten bzw. Beschädigung überprüft werden. Zur Prüfung auf undichte Stellen darf keine offene Flamme verwendet werden. Kapitel zur Leckkontrolle finden Sie auf der nächsten Seite.

- Wird ein Leck festgestellt, darf der Terrassenheizstrahler nicht benutzt werden, bis der Fehler durch qualifiziertes Fachpersonal behoben wurde.

- Wenn Gasgeruch festgestellt wird, muss das Gasflaschen-Ventil sofort geschlossen werden.

- Im Umkreis von mind. 60 cm um das Gerät dürfen sich keine brennbaren Materialien befinden.

- Gerät nie in Umgebungen verwenden, wo leicht entflammbare Materialien oder Flüssigkeiten aufbewahrt werden.

- Tücher oder sonstige entflammbare Stoffe dürfen nicht über den Terrassenheizstrahler gehängt oder in der Nähe angebracht werden.

- Der Terrassenheizstrahler darf nur abgestellt und im abgekühlten Zustand transportiert werden.

- Die Lüfteröffnung des Gasflaschengehäuses muss frei von Verschmutzungen gehalten werden. Die Bedienungseinheit, der Brenner und die Zirkulations-Luftkanäle müssen sauber gehalten werden. Bei Bedarf müssen diese Teile gereinigt werden.

- Das Gasflaschenventil muss immer geschlossen werden, wenn der Terrassenheizstrahler nicht in Gebrauch ist.

- Der Terrassenheizstrahler muss in folgenden Fällen sofort überprüft werden:

- Der Terrassenheizstrahler wird nicht warm

- Der Brenner zündet sich nicht an

• Der Brenner macht Puffgeräusche beim Betrieb (ein leises Geräusch ist nach dem Abstellen des Brenners normal.)
• Gasgeruch in Zusammenhang mit starker gelber Färbung der Flammenspitzen des Brenners

- Schutzgitter oder sonstige Schutzvorrichtungen, die aus Wartungsgründen vom Gerät abmontiert wurden, müssen vor Inbetriebnahme wieder angebaut sein.

- Personen und Tiere dürfen sich nicht in der Nähe der heissen Oberfläche befinden, um Verbrennungen und das Entflammen der Bekleidung zu vermeiden

- Kinder dürfen den Terrassenheizstrahler nicht selbstständig benutzen und sie müssen aufmerksam überwacht werden, wenn sie sich in der Nähe des Terrassenheizstrahlers befinden.

Leckkontrolle

Die Gasanschlüsse am Terrassenheizstrahler werden vor der Auslieferung im Werk auf Undichtigkeiten überprüft. Vor der Inbetriebnahme sollte aus Sicherheitsgründe trotzdem eine weitere Überprüfung vorgenommen werden.

• Eine volle Flüssiggasflasche anschliessen. Das Anschlussstück für den Druckregler in das Gasflaschenventil einsetzen und durch Drehen der Mutter fest anziehen. Festdrehen, bis das Anschlussstück voll in das Gasflaschenventil eingeführt ist.
• Kontrollieren Sie, ob der Drehschalter für den Brenner auf "OFF" steht. Löschen Sie sämtliche offenen Flammen oder Zigaretten im Umkreis des Gerätes aus.
• Eine Mischung aus Spühlmittel und Wasser im Verhältniss 1:1 vorbereiten. Die Anschlüsse am Gassystem (Schlauch, Regler, Brenner) mit der Seifenlösung anfeuchten.
• Gasflaschenventil durch Drehen des Knopfes öffnen. Ein Leck erkennen Sie am Austreten von Blasen im Leckbereich.
• Liegt ein Leck vor, das Gasflaschenventil schliessen und die Mutter fester anziehen; die Überprüfung nochmals durchführen.
• Nehmen Sie das Gerät nicht in Betrieb, wenn ein Leck vorliegt. Setzen Sie sich mit Ihrem Händler in Verbindung
• Diese Prüfung auf Gaslecks muss immer dann vorgenommen werden, wenn Gasanschlüsse zur Wartung oder beim Auswechseln von Gasflaschen unterbrochen worden sind.
• Verwenden Sie nie eine offene Flamme zur Prüfung aus Gaslecks: es besteht Feuer- und Verletzungsgefahr

Betrieb und Aufbewahrung

Anstellen des Terrassenheizstrahlers

1. Den Drehknopf nach links bis zum Anschlag drehen und 20 Sekunden gedrückt halten.
2. Zur gleichen Zeit den Zündungsknopf drücken, bis die Flamme angeht.
3. Den Drehknopf loslassen und prüfen, ob die Flamme anbleibt. Sollte sie ausgehen, den Vorgang (2) wiederholen.
4. Den Drehregler ganz nach links drehen, bis zur max. Temperatur (HI).

Abstellen des Terrassenheizstrahlers

1. Den Drehknopf nach rechts bis zum Anschlag, Stop-Position drehen (OFF).
2. Den Knopf loslassen und das Ventil der Gasflasche ganz abstellen.

Aufbewahrung

1. Das Ventil der Gasflasche nach Gebrauch oder bei Störungen immer abstellen.
2. Gasflasche vom Gerät entfernen.
3. Die Gasflasche darf niemals im Keller oder bei unzureichender Belüftung aufbewahrt werden.

Reinigung und Pflege

• Die pulverbeschichteten Oberflächen mit einem weichen, feuchten Tuch abwischen. Keine brennbaren oder korrosiven Reinigungsmittel benutzen.
• Verschmutzungen vom Brenner entfernen, damit dieser stets sauber und betriebsbereit ist.

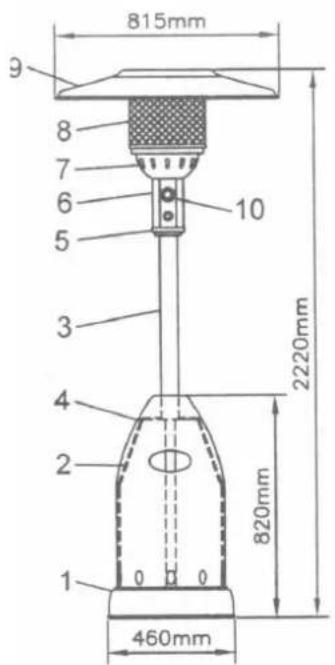

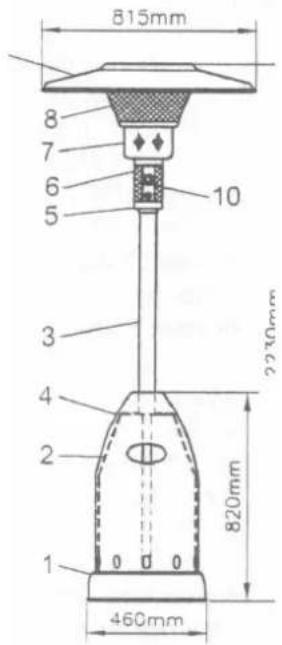

Teile und Spezifikationen

1. Fussplatte
2. Gasbehälter
3. Standrohr
4. Gasbehältergehäuse
5. Boden der Bedienungseinheit
6. Luftzufuhrgitter
7. Brennerboden
8. Strahlungskopf
9. Reflektor
10. Gasventilregler

815mm 9 8 7 6 10 5 3 2220mm 4 2 820mm 1 0 0 460mm

815mm 8 7 6 5 10 3 4 2 1 460mm 2230mm 820mm

A. Konstruktion und Merkmale

• Transportables Terrassen-/Gartenheizgerät mit Gasbehältergehäuse
• Gehäuse aus pulverbeschichtetem Stahl bzw. rostfreiem Stahl.
  • Gasschlauch und Anschlüsse sind fest eingebunden – nach DIN 4815 Teil 2
  • Edelstahl Strahlungskopf
  • Wärmeausstrahlung vom Reflektor

B. Spezifikationen

• Nur für Aussenaufstellung
• Nur für Propan- oder Butangas
• Kippsicherung riegelt bei Neigung von 30° die Gaszufuhr ab
• Maximale Leistungsaufnahme :Art. B08600: 13 Kw; Art. B08601: 7 Kw
• Mindeste Leistungsaufnahme: 5 Kw
• Gasverbrauch: Art. B08600: 850 g/Std.; Art. B08601: 500 g/Std. –
  • Höhe: Art. B08600: 228 cm / Art. B08601: 225 cm
• CE und DVGW geprüft.

C. Tabelle der Öffnungen

Model	Gasdruck mm H_2O	Hauptöffnung
B08600 500	1,6 mm
B08601 500	1,2 mm

Installation und Werkzeug

Benötigtes Werkzeug

• Gabelschlüssel, 10 und 13 mm
• Rollgabelschlüssel, 20 cm
• Gleitgelenkzangen, 23 cm
• Phillips Schraubenzieher, mittlere Grösse
• Teflon Gas-Dichtungsband
- Sprühflasche mit Seifenlösung für Lecktest

Aufbau und Installation

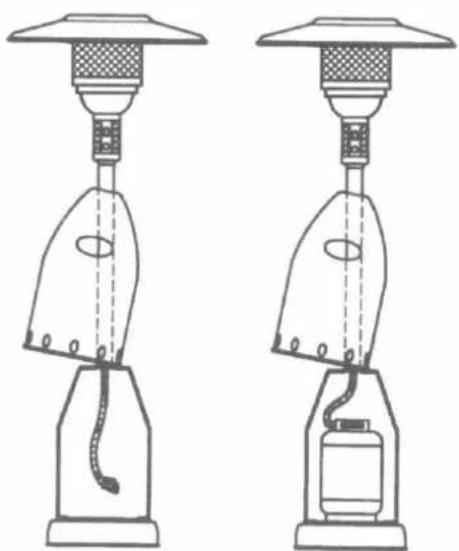

SCHRITT 1

1-1 Die 3 Standrohrbeschäftige an jeweils ihre Position der Unterlage anbringen, wie auf Der Abbildung gezeigt.
1-2 Die Standrohrbeschläge mit 3 M8 x 16mm Bolzen an der Fussplatte befestigen.

2-1 Das Standrohr oben auf die 3 Standrohrbeschläge stellen.
2-2 Das Standrohr mit 6 M6x 35mm Bolzen und Muttern an den 3 Standrohrbeschlägen befestigen, die Bolzen und Muttern festziehen.

Das Gasbehältergehäuse auf der Fussplatte anbringen.

4-1 Den Gasschlauch am Endgewinde des Brenners anbringen.
4-2 Die Überwurfmutter festziehen
4-3 Brennereinheit und Standrohr mit M6 x 10mm Bolzen zusammenbauen.

5-1 Kontrollieren Sie, ob die Verbindung des senkrechten Standrohrs und Brenners entsprechend der Anleitung erfolgt ist und ob alle bolzen und Muttern festgezogen worden sind.
5-2 Eine Φ8 mm Unterlegscheibe oben auf jedem Reflektor Stützbolzen anbringen.

6-1 Den Reflektor mit 3 Unterlegscheiben und 3 M8 Kapselmuttern befestigen.

7-1 Den Gasdruckregler mit dem Gasschlauch verbinden und festziehen
7-2 Die LPG Gasflasche in der Fussplatte anbringen
7-3 Den Gasdruckregler an die Gasflasche anschließen und festziehen.
7-4 Das Gasbehältergehäuse auf der Standrohrplattform abstellen.
