BEDIENUNGSANLEITUNG ST 15 AGFEO

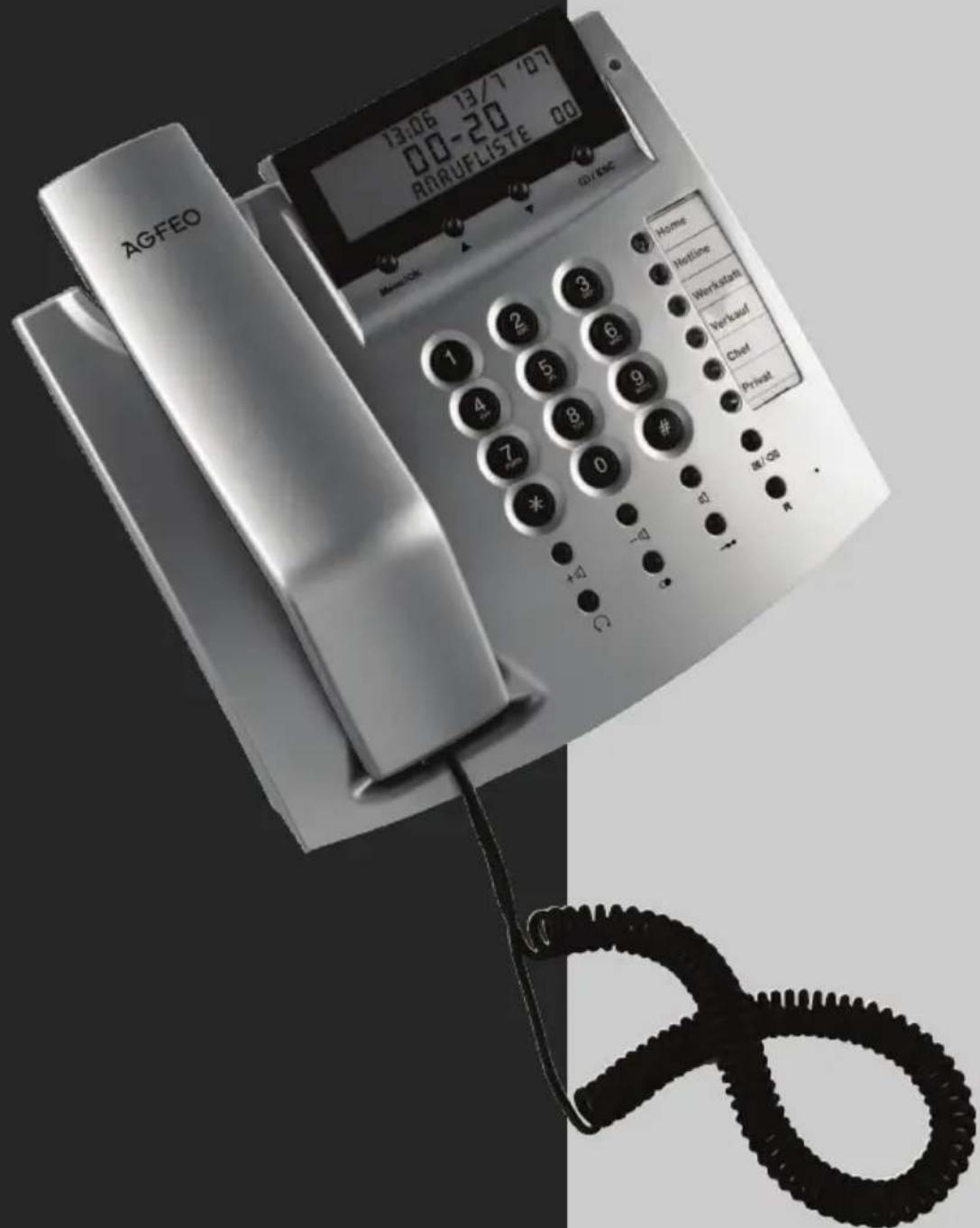

Bedienungsanleitung User Guide

AGFEO 13:06 13/7 '07 00-20 RNRUFLISTE 00 GJ / KG Home Hotline Workstatt Verkauf Chef Privat 1 2 3 4 5 6 7 8 9 # * # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #

Gebrauchsbestimmungen

Das AGFEO ST 15 ist zum Betrieb an analogen Anschlüssen (Betriebsart ST 15) folgender AGFEO TK-Anlagen bestimmt:

• AS 151 plus, AS 181 plus, AS 181 plus EIB ab Firmware 8.1
• AS 281 All-In-One, AS 35, AS 35 All-In-One ab Firmware 8.1
• AS 43, AS 45, AS 200IT ab Firmware 8.1

Sollten Sie Ihr ST 15 an einer AGFEO Telefonanlage mit einer Firmwareversion kleiner 8.1 betreiben, beachten Sie bitte, daß Ihr ST 15 dann keine Systemfunktionalität (z.B. Durchsage, Funktionstasten) unterstützt.

Über dieses Handbuch

Alle beschriebenen Funktionen beziehen sich auf den bei der Drucklegung aktuellen Stand der Software. Nach Software-Updates können sich Funktionen und deren Handhabung ändern.

Inhaltsverzeichnis

Gebrauchsbestimmungen 2

Über dieses Handbuch 2

Inhaltsverzeichnis 3

Verpackungsinhalt 4

Die Bedienelemente des ST 15 4

Einstellen der Ruftonlautstärke 4

Die Tasten des AGFEO ST 15 5

Das Display des AGFEO ST 15 .... 6

Installation....6

Einstellen von Datum und Uhrzeit 7

Sprachumstellung 7

Displaykontrast einstellen 7

Flashzeit einstellen 8

Ländercode einstellen 8

Pausenzeit einstellen 8

Headsetbetrieb 9

Wahlwiederholung 9

Telefonieren 9

Wählen mit aufgelegtem Hörer 9

Freisprechen 9

Kurzwahlspeicher 10

Telefonbuch 11

Namen über die Tastatur eingeben 12

Anrufliste 13

Funktionstasten 14

Funktionstasten - freiprogrammierbare Funktionen (Übersicht) 14

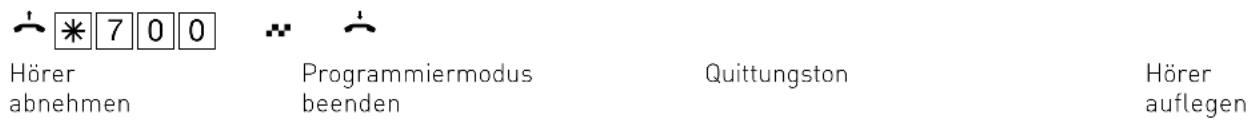

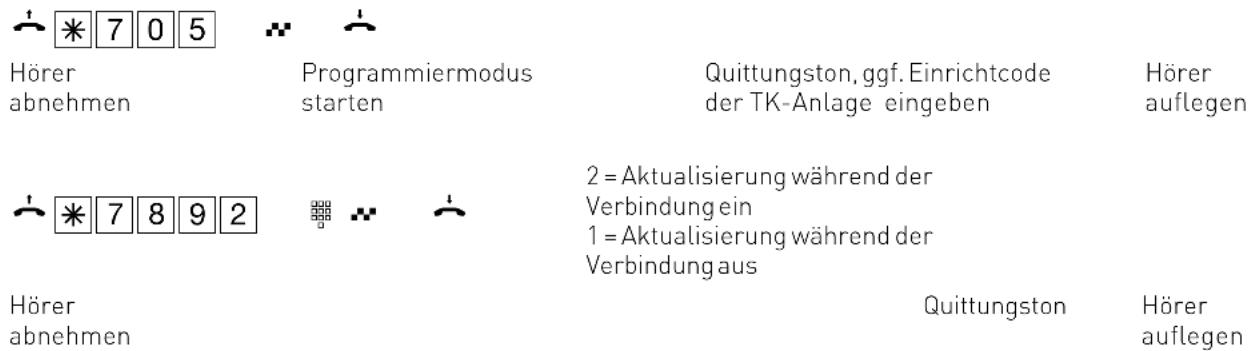

Wichtiger Hinweis zu den Funktionstasten 15

Auslieferungszustand 16

Auslieferungszustand wiederherstellen 16

Technische Daten 16

Urheberrecht 17

Technische Hotline 17

English 18

Verpackungsinhalt

Folgende Artikel sind in der Verpackung des AGFEO ST 15 System-Telefons enthalten:

• Telefon
• Hörer mit Spiralkabel
• Telefonanschlußkabel
• Steckernetzteil (7,5V; 300mA)
• Bedienungsanleitung

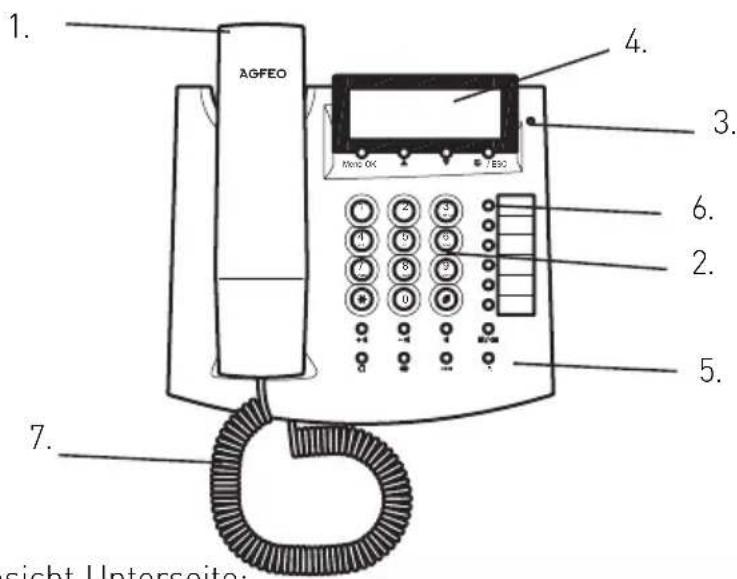

Die Bedienelemente des ST 15

1. Hörer
2. Tastatur
3. Anruflisten LED
4. LCD-Anzeige
5. Freisprechmikrofon
6. Funktionstasten
7. Hörerspiralkabel
8. Telefonanschlußkabel
9. Batteriefach (Batterien nicht zum Betrieb erforderlich)
10. Buchse für Hörerspiralkabel
11. Stromanschluss
12. Schalter zum Einstellen der Ruftonlautstärke:

Rufton laut:

Rufton leise:

Rufton aus:

1. Buchse für Headset (3.5 mm)
2. Buchse für Telefonanschluß-kabel

Ansicht Oberseite:

1. AGFEO Micro OK TEGO 4. 3. 6. 2. 5. 7. sicht Unterseite:

Ansicht Unterseite:

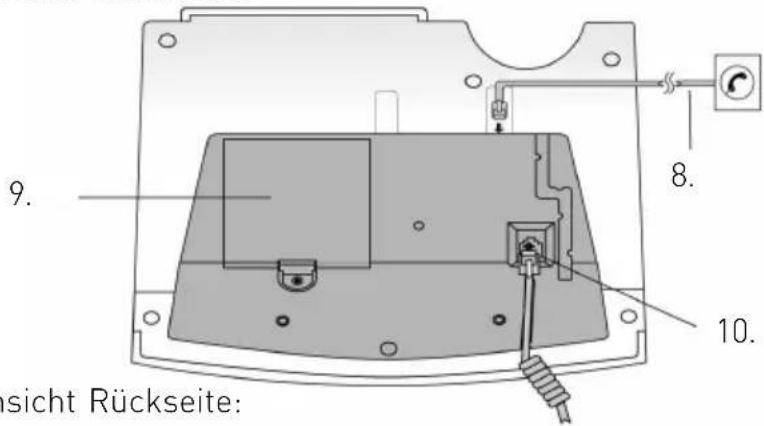

9. 8. 10. insicht Rückseite:

Ansicht Rückseite:

Funktionstasten Beschreibung

0 - 9	Um die Ziffern 0-9 einzugeben
*	Um * einzugeben
#	Um # einzugeben
Menu/OK	Zum Aufrufen des Menüs und zur Bestätigung einer Eingabe.
∅/∅	Während eines Gesprächs übernimmt diese Taste die Stummschaltung Ihres Mikrofons. Drücken Sie die Taste, damit Ihr Gesprächspartner Sie nicht mehr hören kann, drücken Sie die Taste erneut, damit Sie wieder zu hören sind.Ist der Hörer aufgelegt, dient diese Taste dazu, einen Eintrag oder Datensatz aus dem Speicher zu löschen.
→●	Diese Taste dient dazu, Nummern im Kurzwahlspeicher zu hinterlegen und aufzurufen.
R	Rückfrage Taste, zum Vermitteln von Gesprächen. Hinweise zur Bedienung der Rückfrage Taste entnehmen Sie bitte der BDA Ihrer Telefonanlage.
	Diese Taste schaltet Lautsprecher und Freisprechen ein bzw. aus.
	Diese Taste dient zur Wahlwiederholung der letzten Nummer, sofern diese nicht länger als 16 Ziffern war. Nummern die länger sind, werden nicht im Wahlwiederholungsspeicher gespeichert.Bei der Programmierung einer Telefonbuch- oder Kurzwahlnummer übernimmt die Taste die Pausefunktion.
▲/▼	Zum Vor- und Zurückblättern, wenn Sie bestimmte Abschnitte des Telefonbuchs durchsuchen, sowie zum Aufruf der Wahlwiederholungsliste (Pfeil nach oben) und der Anrufliste (Pfeil nach unten).
+∅ / ·∅	Zum Einstellen der Lautstärke (Stufe 1(leise) bis Stufe 8(laut))
∅/ESC	Diese Taste dient zum Aufruf des Telefonbuchs, wenn sich Ihr Telefon im Ruhedisplay befindet. Ist ein Menü aufgerufen, können Sie mit dieser Taste eine Menüebene zurückspringen.
	Diese Taste dient zum Abnehmen und Auflegen wenn ein Headset genutzt wird.

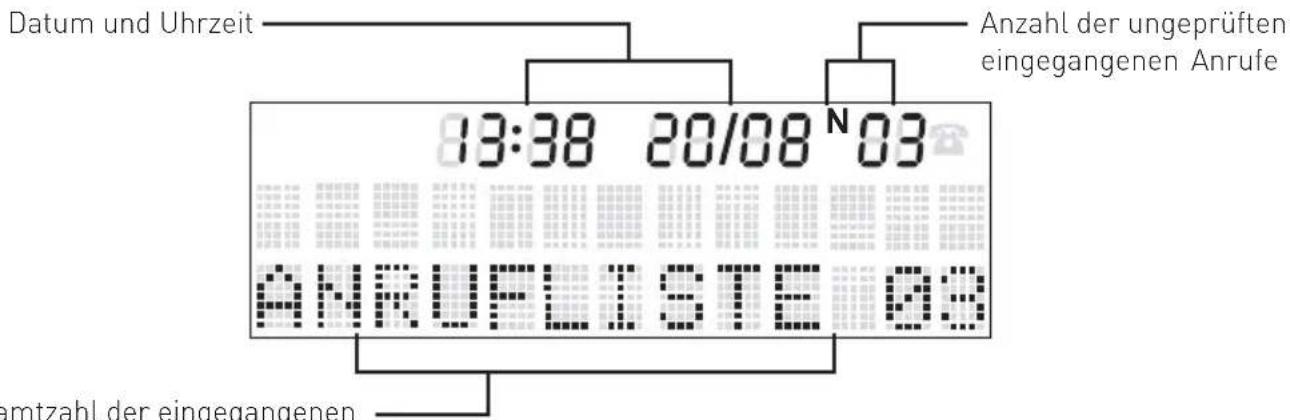

Das Display des AGFEO ST 15

Datum und Uhrzeit Anzahl der ungeprüften eingegangenen Anrufe 13:38 20/08 N 03 ANRUFLISTE 03 amtzahl der eingegangenen

Gesamtzahl der eingegangenen Anrufe

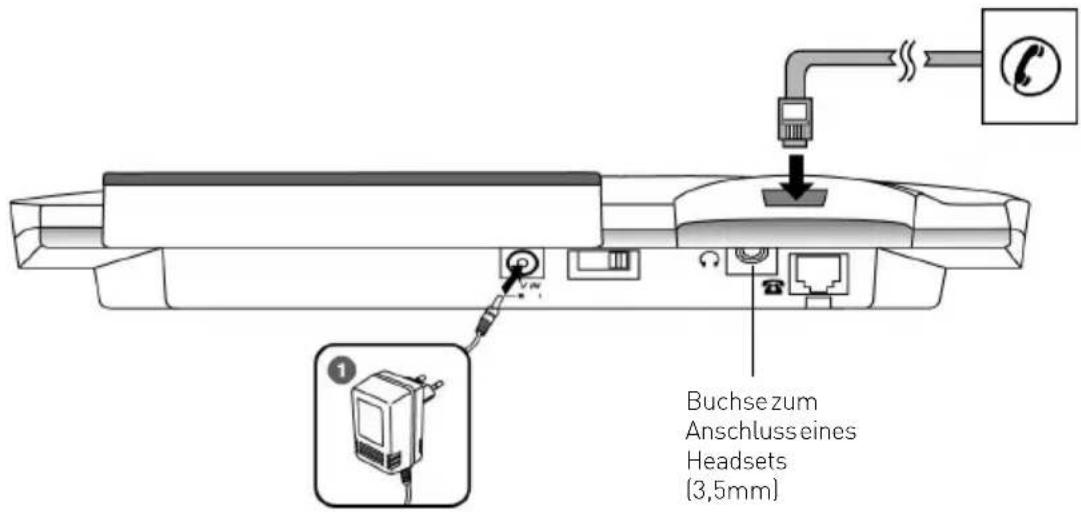

Installation

Gehen Sie mit Hilfe der Bedienelementebeschreibung nach folgendem Schema vor:

1. Stellen Sie sicher, daß das Hörerkabel sowohl am Telefon als auch am Hörer eingesteckt ist.
2. Schließen Sie das eine Ende des Telefonkabels an der Buchse des AGFEO ST 15 und das andere Ende am Telefonanschluss an.
3. Schließen Sie das Netzteil an. Zur Unterstützung aller Leistungsmerkmale Ihres ST 15 ist der Betrieb mit Netzteil zwingend erforderlich.

Buchsezum Anschluss eines Headsets (3,5mm)

Bei einem Stromausfall hält das Telefon die gespeicherten Rufnummern bis zu 24 Stunden.

Einstellen von Datum und Uhrzeit

• Drücken Sie die Taste "Menu/OK".
• Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Wählen Sie "UHRZEIT" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Wählen Sie "ZEIT ÄNDERN" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Mit den Pfeiltasten springen Sie von Eingabefeld zu Eingabefeld, mit den Zifferntasten können Sie Uhrzeit und Datum einstellen.
• Zum Speichern der Änderungen drücken Sie "Menu/OK".

Hinweise

Die Reihenfolge der Einstellung ist: "Jahr/Monat/Tag/Stunde/Minute".

Nach dem Einstellen zeigt die Anzeige Uhrzeit, Datum und "ANRUFLISTE XX" an.

Wenn an Ihrer TK-Anlage CLIP mit Datum und Uhrzeit aktiviert ist, so werden bei jedem eingehenden Telefonat Datum und Uhrzeit automatisch eingestellt.

Sprachumstellung

Sie haben die Möglichkeit, aus den folgenden Displaysprachen eine zu wählen:

• Deutsch
• Französisch
• Italienisch
• Spanisch
• Niederländisch
• Dänisch
• Englisch

Der Hörer ist aufgelegt.

• Drücken Sie "Menu/OK".
• Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK"
• Wählen Sie "SPRACHE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Wählen Sie die gewünschte Sprache mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".

Displaykontrast einstellen

Der Hörer ist aufgelegt.

• Drücken Sie "Menu/OK".
• Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK"
• Wählen Sie "KONTRAST" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Verändern Sie den Kontrast mit den Pfeiltasten und bestätigen Sie mit "Menu/OK".

Flashzeit einstellen

Sie können die Flashzeit Ihres ST 15 in 4 Stufen (100ms, 120ms, 300ms und 600ms) einstellen:

Der Hörer ist aufgelegt.

• Drücken Sie "Menu/OK".
• Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK"
• Wählen Sie "FLASHZEIT" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Verändern Sie die Flashzeit mit den Pfeiltasten und bestätigen Sie mit "Menu/OK".

Pausenzeit einstellen

Sie können die Länge der Wählpausen, die Sie mit der Taste " " einfügen können, einstellen.

Der Hörer ist aufgelegt.

• Drücken Sie "Menu/OK".
• Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK"
• Wählen Sie "PAUSEZEIT" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Verändern Sie die Pausenzeit mit den Pfeiltasten und bestätigen Sie mit "Menu/OK".

Ländercode einstellen

In einigen Ländern werden für die einwandfreie Funktion der Anrufliste die folgenden Einstellungen benötigt, in Deutschland sind diese Einstellungen nicht notwendig.

Der Hörer ist aufgelegt.

• Drücken Sie "Menu/OK".
• Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK"
• Wählen Sie "LAENDERCODE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Geben Sie Ihre Ortsvorwahl vierstellig ein und bestätigen Sie mit "Menu/OK".
• Geben Sie Ihre Landesvorwahl zweistellig ein (z.B. "49" für Deutschland) und bestätigen Sie mit "Menu/OK".

Telefonieren

Um einen Anruf zu tätigen, nehmen Sie den Hörer ab und warten Sie auf den Wählton. Dann wählen Sie mit den Zifferntasten die gewünschte Nummer.

Um das Gespräch zu beenden, legen Sie den Hörer wieder auf oder drücken Sie den Gabelumschalter. Achten Sie beim Beenden des Gespräches bitte immer auf eine vollständige Betätigung des Gabelumschalters!

Wählen mit aufgelegtem Hörer

Um mit aufgelegtem Hörer zu wählen, können Sie die zu wählende Nummer eingeben, bevor oder nachdem Sie die Taste "Lautsprecher" () genrückt haben. Das Wählen bei aufgelegtem Hörer ist auch mit Nummern aus dem Telefonbuch oder dem Kurzwahlspeicher möglich. Wenn der angewählte Gesprächsteilnehmer das Gespräch annimmt, können Sie entweder den Hörer abnehmen und das Gespräch führen oder mit aufgelegtem Hörer über die Freisprechfunktion telefonieren.

Freisprechen

Das Telefon verfügt über eine Freisprech-/Lauthör-Funktion. Ist der Hörer abgehoben oder das Headset über die Headsettaste eingeschaltet und man drückt die Lautsprechertaste, so wird lediglich der Lautsprecher aktiviert.

Wird während eines Gespräches der Hörer aufgelegt während Sie die Lautsprecher-Taste gedrückt halten, so schaltet das Telefon ins Freisprechen.

Um die Lautstärke des Lautsprechers zu ändern, nutzen Sie während des Gesprächs die Lautstärketasten ( ). Die sogeänderte Lautstärke bleibt dauerhaft, bis zur nächsten von Ihnen durchgeführten Änderung bestehen.

Beachten Sie bitte, daß das Telefon für die Freisprechfunktion das Halbduplexverfahren verwendet.

Headsetbetrieb

Sie können an Ihrem AGFEO ST 15 ein Headset betreiben. Wenn ein Headset angeschlossen ist, können Sie mit der Headsettaste ( ) abheben und auflegen.

Wahlwiederholung

• Drücken Sie bei aufgelegtem Hörer die Pfeiltaste nach oben ( ).
• Wählen Sie die gewünschte Nummer mit den Pfeiltasten aus.

Nehmen Sie den Hörer ab oder drücken Sie die Lautsprechertaste (). Die gewünschte Nummer wird gewählt.

Um eine Rufnummer aus dem Wahlwiederholungsspeicher zu löschen, wählen Sie den Eintrag mit "Menu/OK" aus, wählen Sie mit den Pfeiltasten "löschen" aus und bestätigen Sie mit "Menu/OK".

Kurzwahlspeicher

Zusätzlich zum Telefonbuch haben Sie die Möglichkeit, bis zu 10 Kurzwahlnummern abzulegen, die Sie ebenfalls durch einen Tastendruck anwählen können.

Rufnummer speichern

• Drücken Sie die Taste Speicher ( ) einmal und wählen Sie einen Speicherplatz (0..9) aus. In der Anzeige steht "Speicher x".
• Geben Sie die gewünschte Telefonnummer ein. Sie können dabei * und # verwenden. Außerdem haben Sie die Möglichkeit, mit der Taste Pause ( ) ein Pause in den Wahlvorgang einzufügen.
• Drücken Sie die Taste "Menu/OK". In der Anzeige steht "GESPEICHERT".

Rufnummer löschen

Um eine Rufnummer aus dem Kurzwahlspeicher zu löschen, müssen Sie die Speicherposition überschreiben, indem Sie eine leere Nummer einspeichern.

Rufnummer wählen

Um eine Rufnummer aus dem Kurzwahlspeicher zu wählen, drücken Sie die Taste Speicher ( ) einmabund wählen Sie den gewünschten Speicherplatz (0..9) aus. Nehmen Sie danach den Hörer ab oder drücken Sie die Lautsprechertaste. Die Rufnummer wird gewählt.

Hinweise

Die Telefonnummern im Kurzwahlspeicher können maximal 16 Stellen lang sein. Wenn Sie eine längere Telefonnummer eingeben und versuchen, diese im Kurzwahlspeicher zu speichern, werden nur die ersten 16 Stellen gespeichert.

Telefonbuch

Das AGFEO ST 15 stellt Ihnen ein Telefonbuch mit bis zu 80 Speicherplätzen zur Verfügung, in dem Sie Rufnummern und -namen eingeben können.

Rufnummer speichern

• Sind schon Telefonbucheinträge abgespeichert, drücken Sie die Taste Telefonbuch ( 📄 ) zweimal. Sind noch keine Telefonbucheinträge abgespeichert, brauchen Sie die Taste nur einmal zu drücken.
• Wählen Sie "HINZUFUEGEN" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Geben Sie die gewünschte Rufnummer ein und bestätigen Sie mit "Menu/OK"
• Geben Sie den Namen über das Tastenfeld des AGFEO ST 15 ein. Lesen Sie hierzu bitte "Namen über die Tastatur eingeben" und bestätigen Sie mit "Menu/OK".
• Drücken Sie "Menu/OK" um eine weitere Telefonnummer einzugeben oder beenden Sie die Programmierung durch Drücken der Taste Telefonbuch ( ).

Rufnummer aus der Anrufliste im Telefonbuch speichern

• Wählen Sie in der Anrufliste die gewünschte Nummer mit den Pfeiltasten aus und drücken Sie "Menu/OK".
• Wählen Sie "HINZUFUEGEN" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".
• Geben Sie den Namen über das Tastenfeld des AGFEO ST 15 ein. Lesen Sie hierzu bitte "Namen über die Tastatur eingeben" und bestätigen Sie mit "Menu/OK".
• Drücken Sie die Taste Telefonbuch ( ) zweimal um die Anrufliste zu verlassen.

Rufnummer im Telefonbuch bearbeiten

• Drücken Sie die Taste Telefonbuch ().
• Wählen Sie mit den Pfeiltasten die gewünschte Rufnummer aus und bestätigen Sie mit "Menu/OK".
• Drücken Sie erneut "Menu/OK".
• Wählen Sie "BEARBEITEN" mit den Pfeiltasten aus.
• Mit jedem Drücken der Taste Löschen ( ☒/☒) wird eine Ziffer der Rufnummer gelöscht.
• Geben Sie eine neue Rufnummer ein und speichern Sie mit der Taste "Menu/OK".
• Editieren Sie den Rufnamen wie unter "Rufnummer speichern" beschrieben.

Namen über die Tastatur eingeben

Auf der Tastatur sind auf jeder Taste auch Buchstaben und Sonderzeichen hinterlegt. Wie Sie die entsprechenden Buchstaben/ Sonderzeichen aufrufen, können Sie in der folgenden Tabelle ablesen.

Eine Stelle löschen Sie durch Drücken der Taste Löschen ( )

Mit der Taste "#" schalten Sie zwischen Groß- und Kleinschreibung um.

Taste\I	1x	2x	3x	4x	5x	6x	7x	8x	9x	10x
1	1	Space	<	>	-	.
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6
7	P	Q	R	S	7
8	T	U	V	8
9	W	X	Y	Z	9
0	0
*	▶	:	+	*	#	,	?	"	@	=

Rufnummer aus dem Telefonbuch löschen

• Drücken Sie die Taste Telefonbuch ().
• Wählen Sie mit den Pfeiltasten eine gewünschte Rufnummer aus und bestätigen Sie mit "Menu/OK".
• Drücken Sie die Taste Löschen ( ☒/☒ ). Im Display erscheint "LÖSCHEN ?".
• Bestätigen Sie mit "Menu/OK". Der Datensatz wird gelöscht.

Rufnummer aus dem Telefonbuch wählen

• Drücken Sie die Taste Telefonbuch ().
• Wählen Sie den gewünschten Kontakt mit den Pfeiltasten aus.
• Heben Sie den Hörer ab oder drücken Sie die Lautsprechertaste oder die Headsettaste, um den Eintrag zu wählen.

Anrufliste

Ihr Telefon ist mit einer Anrufliste ausgestattet, die, soweit Ihr Netzbetreiber oder Ihre TK-Anlage das anbietet, alle ankommenden Anrufe abspeichert.

Die Anrufliste kann bis zu 58 Einträge speichern. Sobald die Anrufliste voll ist, werden die ältesten Einträge überschrieben.

Anrufliste einsehen und neue Einträge bestätigen

Öffnen Sie die Anrufliste indem Sie die Pfeiltaste nach unten ( ) zurücken.

Benutzen Sie bei aufgelegtem Hörer die Pfeiltasten, um durch die Anrufliste zu blättern.

Wenn ein Anrufer mehrfach angerufen hat, so steht in der obersten Zeile das Symbol "+".

Solange noch neue, unbestätigte Anrufe in der Anrufliste sind, blinkt die rote LED. Um einen neuen Eintrag zu bestätigen, wählen Sie diesen mit den Pfeiltasten aus und drücken Sie

"Menu/OK". Wenn alle neuen Einträge bestätigt sind, endet das Blinken der LED.

Anrufer aus der Anrufliste zurückrufen (Rückruffunktion)

• Wählen Sie eine Nummer in der Anrufliste mit den Pfeiltasten aus.
• Nehmen Sie den Hörer ab oder drücken Sie die Lautsprechertaste, das Telefon wählt dann die angezeigte Nummer.

Einträge löschen

• Wählen Sie den zu löschenden Eintrag mit "Menu/OK" aus und drücken Sie die Taste Löschen ( ) einmal, um den gerade angezeigten Eintrag zu löschen. Im Display erscheint "LÖSCHEN ?".
• Drücken Sie die Taste "Menu/OK" zur Bestätigung, der Eintrag wird gelöscht.
• Um alle Einträge in der Anrufliste zu löschen, drücken Sie beim Durchsehen der Anrufliste die Taste Löschen. Im Display erscheint "GES. LÖSCHEN?"
• Drücken Sie die Taste "Menu/OK" zur Bestätigung. Alle Einträge werden gelöscht, im Display erscheint "KEINE ANRUFÉ". Drücken Sie die Taste "ESC" um in das Ruhedisplay zurückzukehren.

Funktionstasten

Sie haben die Möglichkeit im TK-Suite Set unter "Telefon-Einstellungen/Systemtelefon-Tasten" die sechs Funktionstasten Ihres ST 15 mit Funktionen der TK-Anlage zu belegen. Drücken Sie die entsprechende Funktionstaste, um die hinterlegte Funktion zu nutzen.

Funktionstasten-freiprogrammierbare Funktionen(Übersicht)

Anrufschutz	Zum Ausschalten des Tonrufs (Ruhe vor dem Telefon).Spezielle Funktionstasten einrichtbar:- Anrufschutz für Internanrufe- Anrufschutz für Externanrufe- Anrufschutz für Intern-und Externanrufe
Anklopfen ein / aus	Sie können wählen ob:- der Anrufer einen Besetzton erhält (aus).- das Anklopfen an Ihrem Telefon nur optisch signalisiert werden soll (optisch).- Sie einen Anklopfton signalisiert bekommen möchten (mit Ton).
Anruffilter	Zum Aktivieren / Deaktivieren eines Anruffilters.
Ansage	Ansage über eine an der TK-Anlage angeschlossene Lautsprecheranlage.
Durchsage	Durchsage zu Systemtelefonen. Spezielle Funktionstaste einrichtbar:- Durchsage zu festgelegten Internteilnehmern.
Extern	Um bei einer abgehenden Externverbindung eine bestimmte Externrufnummer (z.B. bestimmte MSN) zu übermitteln, z.B. zur Gebührentrennung bei Externwahl. Spezielle Funktionstaste einrichtbar: - MSN/Extern-Taste mit festgelegter Externrufnummer.
Heranholen	Zum Heranholen von Externanrufen.Spezielle Funktionstaste einrichtbar: - Heranholen von Internanrufen und Externanrufen von festgelegten Internteilnehmern.
Gruppentaste	Ausbuchen/Einbuchen aus einer Gruppe und deren Leistungsmerkmale.
Inkognito	Übermittlung der eigenen Rufnummer zum Angerufenen ausschalten (Nur möglich, wenn das Leistungsmerkmal vom Netzbetreiber unterstützt wird).
Interntaste	Zum Anwählen von Internteilnehmern. Spezielle Funktionstaste einrichtbar:- Internanruf zu einem festgelegten Internteilnehmer.
LCR	Ein- oder Ausschalten des LCR (Least Cost Routing) für Ihr Systemtelefon.
Relais	Zum Schalten eines Relais. Spezielle Funktionstaste einrichtbar.
Tag- / Nachtschaltung	Ein- oder Ausschalten der Nachtschaltung.Spezielle Funktionstasten einrichtbar:- Anrufvariante 2 für jede Externrufnummer der TK-Anlage einzeln schalten.- Anrufvariante 2 für alle Externrufnummern der TK-Anlage gemeinsam schalten.
Tür	Zum Verbindungsaufbau zur Türfreisprecheinrichtung (TFE). Spezielle Funktionstaste einrichtbar.
Türöffner	Zum Betätigen des elektrischen Türöffners. Spezielle Funktionstaste einrichtbar.
Umleitung zu	Zum Umleiten aller Anrufe zu einem anderen Intern- oder Externteilnehmer.
Wecken	Zum Ein- oder Ausschalten der eingegebenen Weckzeit.
Zieltaste	Zum Wählen einer gespeicherten Rufnummer.
- public	- Die Rufnummer ist an Ihrem Telefon und im Telefonbuch gespeichert.
- privat	- Die Rufnummer ist nur an Ihrem Telefon gespeichert

Wichtiger Hinweis zu den Funktionstasten

Die Aktualisierung der LEDs der Funktionstasten geschieht mittels Übertragung von DTMF-Tönen (ähnlich der Fernabfrage eines Anrufbeantworters) im hörbaren Frequenzbereich. Beachten Sie bitte das manche Geräte diese Töne bedämpfen bzw. die akkustische Übertragung zu diesem Zeitpunkt komplett ausblenden.

Im Auslieferungszustand erfolgt die Aktualisierung Ihrer eingerichteten Funktionstasten immer (auch während eines Telefonates).

Die Aktualisierung der Funktionstasten-LED während eines Gesprächs kann per TK-Suite Set deaktiviert werden! Eine Aktualisierung erfolgt somit erst nach Gesprächsende.

Alternativ können Sie die LED-Aktualisierung wie folgt einstellen:

Hörer abnehmen Programmiermodus starten Quittungston, ggf. Einrichtcode der TK-Anlage eingeben Hörer auflegen 2 = Aktualisierung während der Verbindung ein 1 = Aktualisierung während der Verbindung aus Hörer abnehmen Quittungston Hörer auflegen

Hörer abnehmen Programmiermodus beenden Quittungston Hörer auflegen

Auslieferungszustand

Hörer Lautstärke: 3

Lautsprecher Lautstärke: 3

Sprache: Deutsch

Flashzeit: 100 ms

Display Kontrast: 5

Auslieferungszustand wiederherstellen

Der Hörer ist aufgelegt.

- Drücken Sie "Menu/OK".

- Wählen Sie "MENUE" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK"

- Wählen Sie "RESET" mit den Pfeiltasten aus und bestätigen Sie mit "Menu/OK".

- Bestätigen Sie mit "Menu/OK".

Der Reset wird ausgeführt, Ihr ST 15 wird in den Auslieferungszustand zurückgesetzt.

Bitte stellen Sie sicher, daß die Stromversorgung Ihres ST 15 während des Resets nicht unterbrochen wird, da sonst Ihr ST 15 Schaden nehmen könnte.

Technische Daten

Maße: 210 mm * 193 mm * 90 mm (b*l*h)

Gewicht: 1.220 g

Stromaufnahme: max. 1,4 Watt

Telefonanschluß: 2- adrig über TAE Stecker

Belegung des

Telefonannschlußkabels: TAE Kontakt 1/2 - RJ 11 PIN 2/3

Urheberrecht

Copyright 2007 AGFEO GmbH & Co. KG Gaswerkstr. 8 D-33647 Bielefeld

Für diese Dokumentation behalten wir uns alle Rechte vor; dies gilt insbesondere für den Fall der Patenterteilung oder Gebrauchsmustereintragung. Weder die gesamte Dokumentation noch Teile aus ihr dürfen manuell oder auf sonstige Weise ohne unsere ausdrückliche schriftliche Genehmigung verändert oder in eine beliebige Sprache oder Computersprache jedweder Form mit jeglichen Mitteln übersetzt werden. Dies gilt für elektronische, mechanische, optische, chemische und alle anderen Medien. In dieser Dokumentation verwendete Warenbezeichnungen und Firmennamen unterliegen den Rechten der jeweils betroffenen Firmen.

Technische Änderungen

Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet. Trotz aller Kontrollen ist es jedoch nicht auszuschließen, dass technische Ungenauigkeiten und typografische Fehler übersehen wurden. Alle uns bekannten Fehler werden bei neuen Auflagen beseitigt. Für Hinweise auf Fehler in dieser Dokumentation sind wir jederzeit dankbar.

Technische Hotline

Sollten Sie Fragen zum Betrieb Ihrer TK-Anlage haben, die Ihnen die Bedienungsanleitung nicht beantworten kann, wenden Sie sich bitte an Ihren Fachhändler.

Zusätzlich steht Ihnen die AGFEO Hotline zur Verfügung.

AGFEO-Hotline: 0900/10 AGFEO (0,62 € /min a. d. Festnetz, andere Mobilfunkpreise möglich), Montag - Donnerstag 8:30 - 17:30 Uhr, Freitag 8:30 - 14:30 Uhr

Die zahlreichen ISDN-Leistungsmerkmale Ihrer AGFEO-ISDN-TK-Anlage können Sie nur nutzen, wenn Ihr Netzbetreiber Ihnen diese Leistungsmerkmale zur Verfügung stellt.

Bevor Sie Ihren Fachhändler oder die AGFEO-Hotline anrufen, sollten Sie für eine schnelle Bearbeitung einige Angaben bereit halten:

- Welche TK-Anlage haben Sie? Z.B., TK-HomeServer, AS 43, AS 45 (steht auf dem Typenschild der Anlage)

- Welchen Anschlusstyp (Anlagenanschluss und/oder Mehrgeräteanschluss) und welche Rufnummern haben Sie? (steht auf der Anmeldung bzw. Bestätigung des Netzbetreibers)

- Welchen Stand hat Ihre AGFEO-CD "TK-Suite"? (steht auf der CD)

- Welche Softwareversion hat Ihre TK-Anlage? (kann am PC oder Systemtelefon ausgelesen werden)

- Welche Endgeräte haben Sie an Ihre TK-Anlage angeschlossen? (analoge Endgeräte mit und ohne MFV-Wahl, ISDN-Telefone, Faxgeräte etc.)

- Halten Sie die Bedienungsanleitungen der angeschlossenen Endgeräte und dieses Handbuch bereit.

- Starten Sie Ihren PC und lesen Sie mit TK-Suite die Konfiguration aus.

English

User Instructions

Die auf dem Produkt angebrachte durchkreuzte Mülltonne bedeutet, dass das Produkt zur Gruppe der Elektro- und Elektronikgeräte gehört. In diesem Zusammenhang weist die europäische Regelung Sie an, Ihre gebrauchten Geräte

- den Verkaufsstellen im Falle des Kaufs eines gleichwertigen Geräts

- den örtlich Ihnen zur Verfügung gestellten Sammelstellen (Wertstoffhof, Sortierte Sammlung usw.)

zuzuführen.

So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten.

Änderung und Irrtum vorbehalten.

E & OE

Printed in Germany

0102

AGFEO GmbH & Co. KG

Gaswerkstr.8

D-33647 Bielefeld

Internet:

http://www.agfeo.de

http://www.agfeo.com
