BEDIENUNGSANLEITUNG SY-3288AIS-E3-C7-900 Hanseatic

Insel-Dunstabzugshaube

Anleitung, Nr.: 91843

HC-20130409

Bestellnummer: 675376

Nachdruck, auch aus zugs-

weise, nicht gestattet!

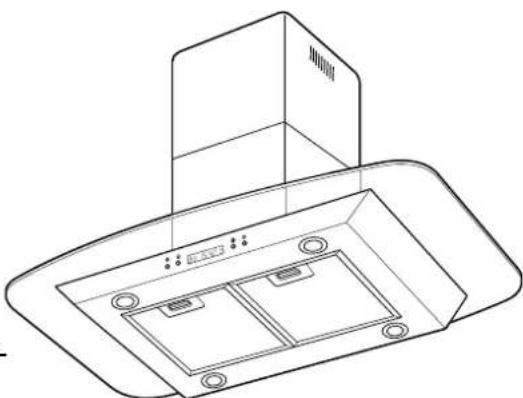

Ihre Dunstabzugshaube stellt sich vor

Ausstattungsmerkmale

• Deckenmontage
• Wahlweise Abluft- oder Umluftbetrieb
• Drei Gebläsestufen
• LED-Beleuchtung
  – Oberflächen aus Edelstahl und Glas
• Auswaschbarer Metall-Fettfilter (spülmaschinenfest)

Kontrolle ist besser

1. Gerät auspacken und alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster entfernen.
2. Prüfen Sie, ob die Lieferung vollständig ist:
3. Einzelteile entsprechend der Teileliste, Seite 8
4. Gebrauchsanleitung
5. Wenn die Lieferung unvollständig ist, benachrichtigen Sie bitte unsere Bestellannahme.
6. Kontrollieren Sie, ob das Gerät Transport- oder andere sichtbare Schäden aufweist.

Sollten Sie Schäden feststellen, nehmen Sie das Gerät nicht in Betrieb; benachrichtigen Sie bitte unser Experten-Team. Geben Sie dabei bitte stets die Gerätebezeichnung und Bestell-Num mer an (siehe „Technische Daten“ auf Seite 22).

Zubehör (nicht im Lieferumfang enthalten)

- Aktivkohlefilter (erforderlich für Umluftbetrieb). Bestellung siehe „Technische Daten“ auf Seite 22

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt.

Bevor Sie Ihr Gerät montieren und benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam

durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richt-

linien und Gesetze!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an jeden nachfolgenden Verwender des Produkts weiter.

Hinweis

Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern mit blauen Folien überzogen. Ziehen Sie diese Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube restlos ab.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr Sa. 8 ^00 –16 ^00 Uhr

Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf

Inhaltsverzeichnis

Information

Ihre Dunstabzugshaube stellt sich vor 2 Ausstattungsmerkmale 2

Kontrolle ist besser 2

Zubehör (nicht im Lieferumfang enthalten) 2

Bestimmungsgemäßer Gebrauch 2

5 Minuten für Ihre Sicherheit ... 4 Begriffserklärung 4

Sicherheitshinweise 4

Besondere Sicherheitshinweise für

Abluft betrieb 7

Teileliste 8

Informationen zur Montage 9 Umluftbetrieb 9

Abluftbetrieb 9

Stromanschluss 10

Montage

Montage 11

Werkzeuge und Hilfsmittel 11

Schutzfolien entfernen 11

Anbaustelle festlegen 11

Dunstabzugshaube montieren 12

Kohlefilter für Umluftbetrieb einsetzen 14

Bedienung

Bedienung 15

Bedienelemente 15

Uhrzeit einstellen 15

Beleuchtung 15

Gebläse 16

Timer... 16

Pflege und Wartung 17

Reinigung 17

Fettfi Iter reinigen

(Abluft- und Umluftbetrieb) 17

Kohlefi Iter erneuern

(nur bei Umluftbetrieb) 18

Wechseln der LED 18

Allgemeines

Wenn's mal ein Problem gibt 19

Fehlersuchtabelle 19

Unser Service 19

Umweltschutz leicht gemacht 20

Verpackungstipps 20

Entsorgung des Geräts 20

Entsorgung der Kohlefi Iter für

Umluftbetrieb 20

Stichwortverzeichnis 21

Technische Daten 22

Zubehör 22

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr

Gefahr!

Hohes Risiko! Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung

Achtung!

Mittleres Risiko! Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Gefahr

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung.

• Gerät nicht anschließen und nicht in Betrieb nehmen, wenn Sie Schäden am Gerät – speziell an elektrischen Teilen – erkennen! Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benach richtigen Sie bitte sofort unser Experten-Team.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss Sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften ausgeführt werden. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten.
• Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr

Sa. 8 ^00 -16 ^00 Uhr

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr!
• Benutzen Sie zur Montage eine stabile Stehleiter.
• Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.

Gefahr

Brandgefahr!

Der Abstand zwischen der Oberfläche der Koch stelle und der Unterkante der

Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen.

- Flambieren Sie nicht unter der Dunstabzugshaube! Es besteht Brandgefahr. Fritiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung.

- Halten Sie Ihre Dunstabzugshaube sauber. Fett-ablagerungen können sich bei starker Hitzeeinwirkung entzünden.

Gefahr

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen. Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. Verpackungsfolie sofort entsorgen.

- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Verbrennungsgefahr!

Berührbare Teile können heiß werden, wenn sie mit Kochgeräten benutzt werden.

Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!

Damit die Dunstabzugshaube später

volle Leistung bringen kann, muss sie über der Mit- te der Kochstelle angebracht werden.

• Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.
• Bevor Sie die Löcher für die Deckenbefestigung bohren, stellen Sie sicher, dass keine in der Decke verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).
• Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Wichtig! Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.

Besondere Sicherheitshinweise für Abluft betrieb

Gefahr

Erstickungs-/Explosionsgefahr!

Dem Raum, in dem eine Dunstabzugs-haube im Abluftbetrieb arbeitet, wird

durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.
• Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.
• Schließen Sie die Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin an! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

Wichtig!

Zum Abluftbetrieb ist ein Deckendurchbruch von mindestens 15,5 cm Durch-

messer erforderlich.

• Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.
• Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
• Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat.

Teileliste

Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifizieren.

Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Einzelteile vorhanden und unbeschädigt sind.

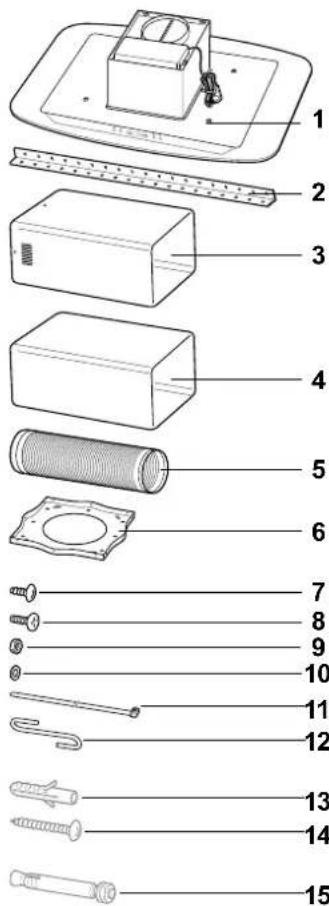

1 Dunstabzugshaube mit Glashaube

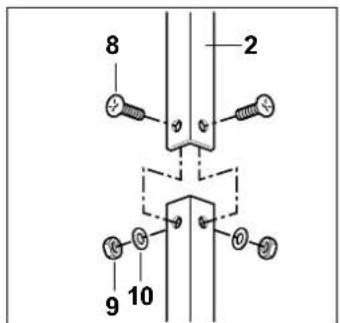

2 8 Montageschienen
3 Kaminblende, oberer Teil
4 Kaminblende, unterer Teil
5 Abluftschlauch
6 Grundplatte zur Deckenmontage

Kleinteile (im Beutel)

7 4 Schrauben 10 mm, ø 4 mm
8 40 Schrauben 10 mm, ø 4 mm
9 24 Muttern M4
10 24 Unterlegscheiben M4
11 2 Kabelbinder
12 Montage-Haken (zum Einhängen der hochgeschobenen Kaminblende 4 in eine Montageschiene 2 z.B. bei Reinigungs-/Wartungsarbeiten)
2 Kunststoff-Rückschlagklappen (ohne Abbildung, erforderlich für Abluftbetrieb)

Material zur Montage der Grundplatte 6

Gefahr

Gefahr!

Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Nicht im Lieferumfang enthalten

Dieses Material ist nicht im Lieferumfang enthalten. Sie können es jedoch im Fachhandel (z.B. einem Baumarkt) erwerben.

13 12 Dübel ø 10 mm
14 12 Schrauben 40 mm, ø 8 mm oder alternativ

15 12 Schwerlastanker

Zubehör (nicht im Lieferumfang enthalten)

- Aktivkohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb)

Die Bezugsquelle entnehmen Sie der Tabelle „Technische Daten“ auf Seite 22.

Ohne Abbildung:
2 Kunststoff-Rückschlagklappen (erforderlich für Abluftbetrieb)

Informationen zur Montage

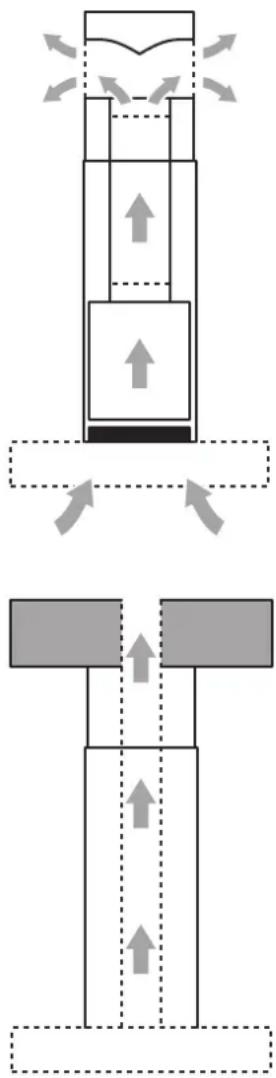

Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb benutzt werden.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch den Kohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten).

Vorteil: Einfache Montage

Nachteil: Mit zunehmender Verschmutzung des Kohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Kohlefilter muss je nach Benutzung erneuert werden (ca. alle 6 Monate überprüfen).

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch (nicht im Liefer umfang enthalten) ins Freie geleitet.

Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering.

Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durchmesser mit passendem Schlauchanschluss erforderlich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“, auf Seite 7).

Wichtig!

Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Schlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden.

• Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften.
• Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.
• Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein.

Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen.

Gefahr

Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!

Arbeiten an Elektroinstallationen dürfen

nur von autorisiertem Fachpersonal durchgeführt werden.

- Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftragen Sie einen Elektrofachbetrieb.

Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müssen Sie den Stecker erreichen können.

Lassen Sie die Montage und elektrische Installation der Dunstabzugshaube nur von einer autorisierten Fachkraft vornehmen!

Montage

Werkzeuge und Hilfsmittel

Zur Montage benötigen Sie etwas handwerkliches Geschick. Beachten Sie die vorgegebene Reihenfolge der Montageschritte.

Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht:

• Kreuzschlitz-Schraubendreher, Größe 2
• Bohrmaschine mit für die Decke geeigneten Bohrern ø 10 mm
• Maßband/Zollstock
• Wasserwaage
• Lot
• Bleistift
• stabile Stehleiter
• Aktivkohle filter für Umluftbetrieb

Wichtig!

Bei einigen Montageschritten wird die Arbeit sehr viel leichter, wenn Ihnen eine

zweite Person beim Zureichen der Werkzeuge und Festhalten der Teile hilft.

Schutzfolien entfernen

Die lackierten Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab.

Anbaustelle festlegen

Gefahr

Verletzungs-/Beschädigungsgefahr durch unsachgemäße Installation!

Stellen Sie sicher, dass beim Bohren der

Löcher keine Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).

1. Um das Gerät exakt über der Mitte des Herds zu platzieren, mit einem Lot den Punkt an der Decke über der Mitte des Herds bestimmen. Bei Abluftbetrieb sollte sich an dieser Stelle bereits der Anschluss für den Abluftschlauch befinden.

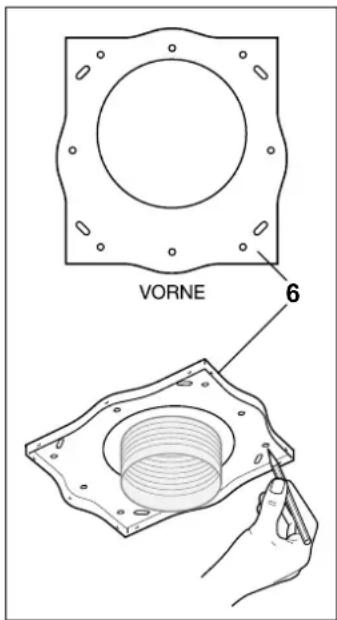

2. An diesen Punkt den Mittelpunkt der Grundplatte 6 so anlegen, dass die breite Seite dorthin zeigt, von wo aus später die Dunstabzugshaube bedient werden soll und die zwölf Bohrlöcher anzeichnen (siehe Abbildung).

Wichtig!

Rücken Sie wenn möglich den Herd beiseite, so dass Sie genügend Platz für die

Montage der Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.

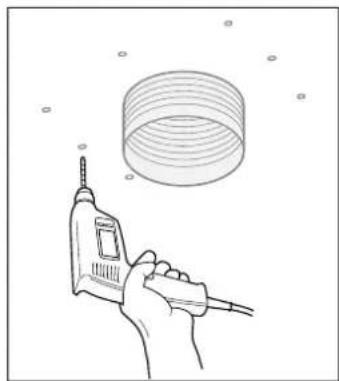

1. An den markierten Stellen Löcher, Durchmesser ø 10 mm, in die Decke bohren.
2. Zwölf Schraubdübel 13 bzw. Schwerlastanker 15 in die Bohrlöcher stecken.

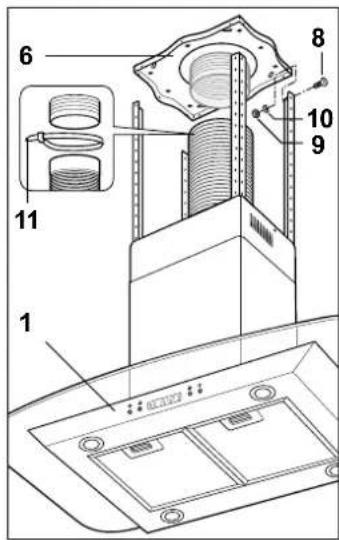

3. Die Grundplatte 6 mit den Schrauben 14 bzw. Schwerlastanker 15 an die Decke schrauben.

Dunstabzugshaube montieren

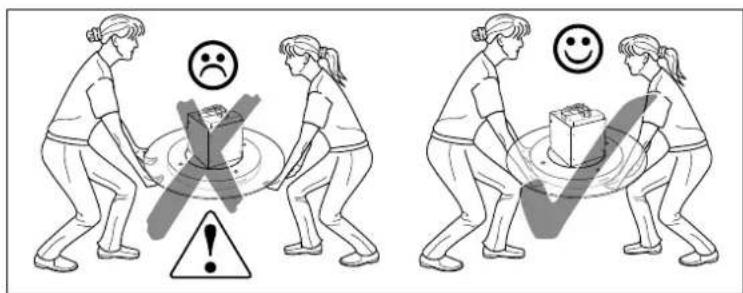

Wichtig! Beim Anheben und Tragen der Dunst- abzugshaube immer direkt am Gehäuse anfassen, nicht an der Glasabdeckung!

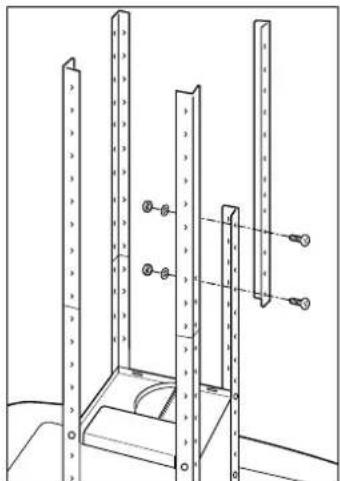

1. Vier Montageschienen 2 mit je vier Schrauben 8 an die Dunstabzugshaube 1 schrauben.

1. Die anderen vier Montageschienen 2 mit je vier Schrauben 8, vier Unterlegscheiben 10 und vier Muttern 9 so an die zuerst montierten Montageschienen schrauben, dass die Dunstabzugshaube später in der gewünschten Höhe hängt (sie müssen mindestens eine Lochbreite über die unteren Montageschienen überstehen, um sie später an der Grundplatte 6 befestigen zu können).

2. Bei Abluftbetrieb: Beide Kunststoff-Rückschlagklappen vorsichtig oben in die Luftaustrittsöffnung am Gerät einsetzen (die Klappen dabei behutsam ein klein wenig biegen, um die empfindlichen Kunststoffnasen nicht abzubrechen). Abluftschlauch 5 mit der 153 mm durchmessenden Öffnung (siehe Markierung auf dem Abluftschlauch) oben auf die Dunstabzugshaube 1 aufstecken und mit einem Kabelbinder 11 sichern.

3. Vom oberen Teil der Kaminblende 3 die Schutzfolie entfernen und ihn vorsichtig in den unteren Teil der Kaminblende 4 stecken. Die Teile sind nicht quadratisch – falls der obere Teil 3 nicht hinein passt, drehen Sie ihn um eine Vierteldrehung.

Achtung! Stellen Sie sicher, dass beim nächsten Schritt das Netzkabel nicht beschädigt wird.

1. Die zusammengesetzte Kaminblende 3+4 über die Montageschienen 2 oben auf der Dunstabzugshaube 1 stülpen. Dabei muss das Ende mit den Lüftungsschlitzen im oberen Teil 3 nach oben zeigen. Die Kaminblende muss genau in die Aussparung der Glashaube passen (ggf. Vierteldrehung)

2. Die restliche blaue Schutzfolie von der Kaminblende entfernen.

1. Dunstabzugshaube 1 mit zwei Personen am Gehäuse anheben, oben an die Grundplatte 6 halten und die Montageschienen 2 mit je vier Schrauben 8, vier Unterlegscheiben 10 und vier Muttern 9 an die Grundplatte 6 schrauben.
2. Bei Abluftbetrieb: Abluftschlauch 5 mit der 150 mm durchmessenden Öffnung (siehe Markierung auf dem Abluftschlauch) oben auf den Anschluss in der Decke aufstecken und mit einem Kabelbinder 11 sichern.
3. Stromanschluss herstellen.
4. Oberes Teil der Kaminblende 3 bis zur Decke hochziehen und mit vier Schrauben 7 an die Grundplatte 6 schrauben.

Kohlefi Iter für Umluftbetrieb einsetzen

Der Kohlefilter (Geruchsfilter) ist mit Aktivkohle gefüllt, der die Küchendünste während des Kochens reduziert. Bei häufigem Gebrauch sollten Sie diesen Filter regelmäßig wechseln. Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern (nur bei Umluftbetrieb)“ auf Seite 18.

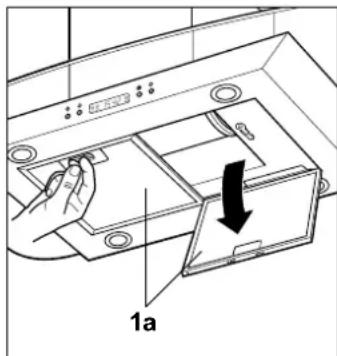

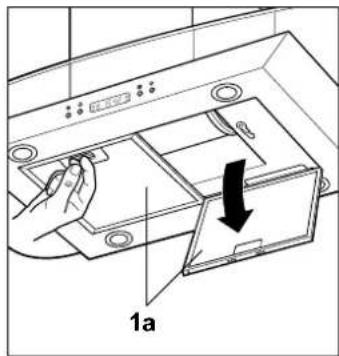

1. Beide Fettfilter entfernen: Jeweils die Verriegelung der Fettfilter 1a nach hinten drücken und Fettfilter 1a vorsichtig nach unten abnehmen.

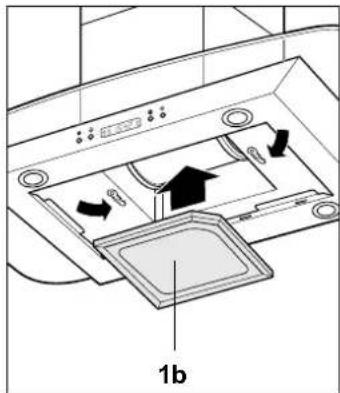

2. Gegebenenfalls die Verriegelungen des Kohlefilters 1b zur Seite drehen und den Kohlefilter 1b so einsetzen, dass die Aussparung am Kohlefilter zum Kabel zeigt, welches aus dem Innenraum der Dunstabzugshaube herausführt.

3. Die Verriegelungen des Kohlefilters 1b vor den Filter drehen.
4. Die Fettfilter 1a jeweils mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, den Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen.
5. Stromversorgung einschalten.

B Ein-/Ausschalter für die Beleuchtung/Wert verringern

C Anzeigefenster

D Taste zum Regulieren der Gebläsestärke/Wert erhöhen

E Ein-/Ausschalter für das Gebläse

Uhrzeit einstellen

Hinweis: zum Einstellen der Uhrzeit müssen Gebläse und Beleuchtung ausgeschaltet sein.

Hinweis: wenn im Uhrzeit-Modus 10 Sekunden lang keine Taste gedrückt wird, kehrt die Elektronik in den Normalmodus zurück.

1. Taste A ☐ ca. 3 Sekunden gedrückt halten, bis im Anzeigefenster C die Anzeige für die Stunden blinkt.

2. Mit den Tasten B und D die aktuelle Stunde einstellen: Taste B: Wert wird verringert.

Taste D ^♦ Wert wird erhöht.

Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird.

1. Wenn der richtige Wert für die Stunden eingestellt ist, 1x Taste A drücken, es blinkt nun die Anzeige für die Minuten.

2. Mit den Tasten B 🚙️ und D 🚙️ die aktuelle Minute einstellen.

3. Wenn der richtige Wert für die Minuten eingestellt ist, 1x Taste A Grücken. Die Uhrzeit wird gespeichert und die Elektronik kehrt in den Normalmodus zurück.

Beleuchtung

Ihre Dunstabzugshaube ist mit vier LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

1. Taste B 🚙️ drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und im Anzeigefenster C erscheint LAMP Ⓔ.

2. Taste B erneut drücken, um die Beleuchtung auszuschalten.

Gebläse

Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar.

• Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt.

• Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.

• Taste E 🔊 drücken, um das Gebläse einzuschalten. Im Anzeigefenster C erscheint POWER 🔊 und das Gebläse arbeitet in der zuletzt eingestellten Gebläsestufe.

• Taste D 🌐 drücken, um die Gebläsestärke zwischen langsam, mittel und schnell zu verändern:

• Taste E 🔊 drücken, um das Gebläse auszuschalten.

Wichtig!

Bei sehr starker Dunstentwicklung können Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Timer...

Die Gebläselaufzeit lässt sich einstellen. Ist die Timer-Funktion aktiv, erscheint die Anzeige TIMER ^19 im Anzeigefenster C. Es ist möglich, eine Gebläselaufzeit von 1 bis 60 Minuten einzustellen.

1. Taste E 🔊 drücken, um das Gebläse einzuschalten.
2. Gegebenenfalls mit der Taste D ✿ die gewünschte Gebläsestärke einstellen.

3. Die Timer-Taste A ☐ drücken. Im Anzeigefenster C erscheint die Anzeige TIMER ☐ und die zuletzt eingestellte Laufzeit für das Gebläse.

4. Mit den Tasten B 🌐 und D 🌐 die gewünschte Gebläselaufzeit einstellen:

Taste B ⚙: Wert wird verringert.

Taste D: Wert wird erhöht.

Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird. Wird der Wert bei 00 Minuten noch weiter verringert, startet die Anzeige wieder mit 60 Minuten.

Hinweis: wird 10 Sekunden lang keine Taste gedrückt, startet die eingestellte Gebläselaufzeit automatisch.

1. Wenn die gewünschte Gebläselaufzeit eingestellt ist, 1x Taste A drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Minuten herunter und schaltet dann das Gebläse ab.

2. Um das Gebläse vorzeitig auszuschalten, Taste E ⏻ 1x drücken.

Pflege und Wartung

Reinigung

Gefahr

Verletzungs-/Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Vor dem Reinigen der Dunstabzugshaube muss der Netzstecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten.
• Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberflächen der Dunstabzugshaube regelmäßig gereinigt werden.

Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel abwischen. Das Glas kann mit handelsüblichem Glasreiniger gesäubert werden. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen könnten.

Fettfi Iter reinigen (Abluft- und Umluftbetrieb)

Gefahr

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

- Fettrückstände im Fettfilter können sich bei großer Hitze einwirkung entzünden. Deshalb ist es wichtig, dass der Fettfilter regelmäßig gereinigt wird.

• Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge.
• Setzen Sie den Fettfilter erst wieder ein, wenn er völlig getrocknet ist.

• Behandeln Sie den Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt.

• Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten.

• Die Verriegelung des Fettfilters 1a nach hinten drücken und Fettfilter 1a vorsichtig nach unten abnehmen.

• Den Fettfilter 1b in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen.

• Ist der Fettfilter 1b vollständig getrocknet, den Fettfilter 1a mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, den Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen.

• Stromversorgung einschalten.

Kohlefi Iter erneuern (nur bei Umluftbetrieb)

Der Kohlefilter dient der Geruchsbeseitigung. Er muss erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie den Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen).

1. Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten.
2. Beide Fettfilter entfernen: Jeweils die Verriegelung des Fettfilters 1a nach hinten drücken und Fettfilter 1a vorsichtig nach unten abnehmen.
3. Die Verriegelungen (siehe kleine Pfeile) des alten Kohlefilters 1b zur Seite drehen und den Filter herausnehmen. Sie können ihn im Hausmüll entsorgen.
4. Den neuen Kohlefilter 1b so einsetzen, dass die Aussparung am Kohlefilter zum Kabel zeigt, welches aus dem Innenraum der Dunstabzugshaube herausführt.
5. Die Verriegelungen (siehe kleine Pfeile) des Kohlefilters 1b vor den Filter drehen.
6. Die Fettfilter 1a jeweils mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, den Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen.
7. Stromversorgung wieder herstellen.

Wechseln der LED

Wichtig! Sollte eine der LEDs nicht mehr funktionieren, darf sie nur von einem autorisierten Servicetechniker ausgewechselt werden. Wenden Sie sich bei Bedarf an unser Experten-Team.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr Sa. 8 ^00 –16 ^00 Uhr

Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und Beleuchtung funktionieren nicht.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät. Prüfen Sie die Haussicherung.
Beleuchtung funktioniert nicht.	LED-Lampe defekt. Experten-Team anrufen und LED-Lampe auswechseln lassen (siehe unten).
Gerüche werden nicht mehr ausreichend beseitigt/schwacher Luftstrom.	Die Filter sind verschmutzt. Fettfilter reinigen und/oder Kohlefilter erneuern (siehe Seite 17/18).
Motor stoppt nach einigen Minuten	Das Gerät ist überhitzt und hat den internen Schutzschalter ausgelöst.	Das Gerät erhält nicht genug Zuluft (siehe unten).
Schlechte Leistung der Abzugshaube im Abluftbetrieb.	Die Haube hat nicht genügend Zuluft.	Die Haube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauerkästen. Sicherheitshinweise auf Seite 7 beachten.
	Der Abluftschlauch ist geknickt oder zu lang.	Prüfen Sie, ob der Abluftschlau knickt oder zu lang ist. Hierzu Seite 11 beachten.
Öl tropft vom Gerät herunter	Fettfilter verschmutzt.	Fettfilter reinigen (siehe Seite 17).
Schwirrender Ton	Fremdkörper im Ventilator.	Rufen Sie einen Service-Techniker.

Gefahr

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Unser Service

Sollten Sie den Fehler nicht selbst beheben können, rufen Sie bitte unser Experten-Team an:

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

Insel-Dunstabzugshaube SY-3288AIS-E3-C7-900

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 - 16 ^00 Uhr

Hinweis für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungstipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Elektro-Altgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem nebenstehend abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service.

Entsorgung der Kohlefi Iter für Umluftbetrieb

Die verbrauchten Kohlefilter können Sie mit dem Hausmüll entsorgen.

Stichwortverzeichnis

A

Abluftbetrieb 9

Altgeräte 20

Anbaustelle 11,12

B

Bedienung 15

Beleuchtung 15

Bezirksschornsteinfeger 7

D

Deckendurchbruch 7

E

Entsorgung

Gerät 20

Kohlefi Iter 20

F

Fehlersuchtabelle 19

Fettfi Iter reinigen 17

Fritieren 5

G

Gebläse 15,16

Gerätebezeichnung 19

K

Kernbohrung 7

Kohlefi Iter 18

Kontrolle 2

P

Problem beheben 19

R

Reinigung 17

S

Service 19

Sicherheitshinweise 4

Sicherheitshinweise für Abluftbetrieb 7

Stromanschluss 10

T

Technische Daten 22

Timer 16

U

Umluftbetrieb 9

Umweltschutz 20

Z

Zubehör 2

Netzanschluss: 220 - 240 V\~/50 Hz

Beleuchtung: 4 x LED

Leistung einer LED: max. 4 V/3 W/6000K

Motorleistung: 330 Watt

Nennleistung: 342 Watt

Maße (B x T) 90 x 60 cm

Höhe gesamt 66 - 115 cm

Höhe der Kaminblende: 60 - 110 cm

Gewicht ca. 30 kg

Anschluss Abluftschlauch ∅ 15,3 cm

max. Luftdurchsatz bei Abluft 850 m ^3 /h

Schutzklasse: I

Modellnummer: SY-3288AIS-E3-C7-900

Artikelnr.: 675376

Zubehör (nicht im Lieferumfang enthalten)

- Aktivkohlefilter, (erforderlich für Umluftbetrieb), Bestellnummer 151848, zu bestellen bei unserem Experten-Team.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr

Sa. 8 ^00 -16 ^00 Uhr
