Produkttyp	Dunstabzugshaube (Wandmontage)
Modell	SY-3288B-E1-C-900 (90 cm-Variante), auch erhältlich als SY-3288B-E1-C-600 (60 cm)
Abmessungen (B x T)	90 x 50 cm
Höhe	50 – 98 cm (einstellbar)
Gewicht	ca. 19 kg (90 cm-Variante)
Netzanschluss	220–240 V~ / 50 Hz
Motorleistung	190 W
Nennleistung	230 W
Beleuchtung	2 Halogenlampen (12 V, max. 20 W, Sockel G4)
Gebläsestufen	3 Stufen (langsam, mittel, schnell)
Betriebsart	Abluft oder Umluft (für Umluft Kohlefilter erforderlich)
Filter	Auswaschbare Metall-Fettfilter (spülmaschinenfest); Kohlefilter optional (Bestellnr. 625444)
Steuerung	Tastenfeld mit Display (Timer, Beleuchtung, Gebläse)
Timer	Einstellbare Laufzeit 1–60 Minuten
Sicherheitsabstand (Gasherd)	Mindestens 65 cm; bei Elektroherd kann geringer sein
Abluftanschluss	Ø 15,3 cm
Max. Luftdurchsatz (Abluft)	600 m³/h
Schutzklasse	I
Material	Glas und Edelstahl
Lieferumfang	Dunstabzugshaube, Glashaube (bei 90 cm), Kaminblende 2-teilig, Abluftschlauch, Rückschlagklappe, Wandhalterungen, Schrauben, Bedienungsanleitung

Häufig gestellte Fragen - SY-3288B-E1-C-900 Hanseatic

Wie installiere ich die Dunstabzugshaube?

Die Montage erfolgt an der Wand über der Kochstelle. Stellen Sie sicher, dass der Abstand zu Gasherden mindestens 65 cm beträgt. Bohren Sie Löcher für die Wandhalterung und befestigen Sie die Haube. Für den Abluftbetrieb ist ein Wanddurchbruch mit 15,5 cm Durchmesser nötig. Details finden Sie in der Bedienungsanleitung ab Seite 10.

Wie reinige ich die Fettfilter?

Die Fettfilter können im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie die Filter mindestens einmal im Monat, um Brandgefahr durch Fettablagerungen zu vermeiden (Seite 19).

Wie wechsle ich den Kohlefilter?

Für den Umluftbetrieb müssen Kohlefilter verwendet werden. Entfernen Sie zunächst die Fettfilter, drehen Sie die alten Kohlefilter ab und setzen Sie neue ein. Die Kohlefilter sollten etwa alle 6 Monate erneuert werden. Bestellnummer: 625444 (Seite 19).

Wie stelle ich die Uhrzeit ein?

Halten Sie die Timer-Taste (A) ca. 3 Sekunden gedrückt, bis die Stundenanzeige blinkt. Mit den Tasten B und D stellen Sie die Stunden ein, drücken Sie erneut A, um die Minuten einzustellen. Bestätigen Sie mit A (Seite 17).

Wie verwende ich den Timer?

Schalten Sie das Gebläse ein, drücken Sie die Timer-Taste (A). Stellen Sie mit den Tasten B und D die gewünschte Laufzeit (1–60 Minuten) ein. Nach 10 Sekunden Inaktivität startet der Countdown (Seite 18).

Was tun, wenn die Leistung der Haube nachlässt?

Prüfen Sie zunächst, ob die Filter verschmutzt sind (Fettfilter reinigen, Kohlefilter erneuern). Bei Abluftbetrieb kann ein geknickter oder zu langer Abluftschlauch die Ursache sein. Sorgen Sie für ausreichende Zuluft im Raum (Seite 21).

Wie wechsle ich die Halogenlampe?

Ziehen Sie den Netzstecker. Hebeln Sie den Abdeckrahmen vorsichtig ab, entnehmen Sie die Glasabdeckung und ziehen Sie die defekte Lampe heraus. Setzen Sie eine neue Halogenlampe (12 V, max. 20 W, Sockel G4) ein, ohne sie mit den Fingern zu berühren. Setzen Sie die Abdeckungen wieder ein (Seite 20).

Welcher Sicherheitsabstand ist zu Gasherden einzuhalten?

Der Abstand zwischen Kochstellenoberfläche und Unterkante der Haube muss bei Gasherden mindestens 65 cm betragen. Bei Elektroherden kann die Haube tiefer hängen, sofern die örtlichen Gegebenheiten es erlauben (Seite 5).

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Bei Abluftbetrieb wird die Luft nach außen geleitet (benötigt Wanddurchbruch). Beim Umluftbetrieb wird die Luft gereinigt und wieder in den Raum zurückgeführt; dafür ist ein Kohlefilter erforderlich. Umluft ist einfacher zu montieren, erfordert aber regelmäßigen Filterwechsel (Seite 9).

Was mache ich, wenn die Haube nicht funktioniert?

Prüfen Sie zunächst die Stromversorgung (Stecker, Steckdose, Sicherung). Wenn die Beleuchtung nicht arbeitet, wechseln Sie die Halogenlampe. Bei Geruchsproblemen oder schwachem Luftstrom reinigen/ersetzen Sie die Filter. Halten Sie die Sicherheitshinweise ein (Seite 21).

BEDIENUNGSANLEITUNG SY-3288B-E1-C-900 Hanseatic

Anleitung, Nr.: 91838

HC-20130409

Bestellnummer: 673086 (60 cm)

Bestellnummer: 673690 (90 cm)

Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Ihre Dunstabzugshaube stellt sich vor

Diese Gebrauchsanleitung beschreibt zwei Dunstanzugshauben, die sich durch die Breite der Glashaube unterscheiden. Im Weiteren ist in den Abbildungen das Gerät mit der kleineren Glashaube gezeigt. Bei dem Gerät mit der größeren Glashaube, wird diese erst nach der Wandmontage angebracht.

Ausstattungsmerkmale

• Wandmontage
  – Wahlweise Abluft- oder Umluftbetrieb
• Drei Gebläsestufen
• Beleuchtung
  – Oberflächen aus Glas und Edelstahl
• Auswaschbare Metall-Fettfilter (spülmaschinenfest)

Kontrolle ist besser

1. Gerät auspacken und alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster entfernen.
2. Prüfen Sie, ob die Lieferung vollständig ist:
   – Einzelteile entsprechend der Teileliste auf Seite 8
3. Gebrauchsanleitung
4. Wenn die Lieferung unvollständig ist, benachrichtigen Sie bitte unsere Bestellannahme.
5. Kontrollieren Sie, ob das Gerät Transport- oder andere sichtbare Schäden aufweist.

Sollten Sie Schäden feststellen, nehmen Sie das Gerät nicht in Betrieb; benachrichtigen Sie bitte unser Experten-Team. Geben Sie dabei bitte stets die Gerätebezeichnung und Bestell-Num mer an (siehe „Technische Daten“ auf Seite 24).

Zubehör (nicht im Lieferumfang enthalten)

- Kohlefilter (erforderlich für Umluftbetrieb), Bestellung siehe „Technische Daten“ auf Seite 24.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt.

Bevor Sie Ihr Ge rät montieren und benutzen, le sen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an jeden nachfolgenden Verwender des Produkts weiter.

Hinweis

Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern mit blauen Folien überzogen. Ziehen Sie diese Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube restlos ab.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr Sa. 8 ^00 –16 ^00 Uhr

Ihre Dunstabzugshaube stellt sich vor 2 Ausstattungsmerkmale 2

Kontrolle ist besser 2

Zubehör (nicht im Lieferumfang enthalten) 2

Bestimmungsgemäßer Gebrauch 2

Inhaltsverzeichnis 3

5 Minuten für Ihre Sicherheit ... 4 Begriffserklärung 4

Sicherheitshinweise 4

Besondere Sicherheitshinweise für

Abluft betrieb 6

Teileliste 8

Informationen zur Montage 9 Umluftbetrieb 9

Abluftbetrieb 9

Stromanschluss 10

Montage

Montage 10

Werkzeuge und Hilfsmittel 10

Schutzfolien entfernen 10

Nur für Abluftbetrieb 11

Dunstabzugshaube montieren 11

(nur 90 cm-Version) 16

Kohlefilter für Umluftbetrieb einsetzen 16

Bedienung

Bedienung 16

Bedienelemente 16

Uhrzeit einstellen 17

Beleuchtung 17

Gebläse 17

Timer... 18

Pflege und Wartung 18

Reinigung 18

Fettfilter reinigen (Abluft- und Umluftbetrieb) 19

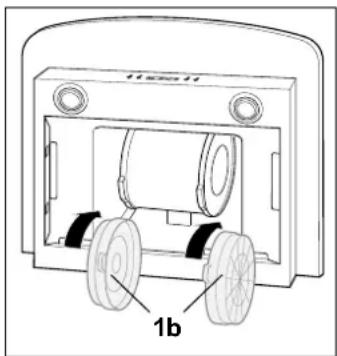

Kohlefilter erneuern (nur bei Umluftbetrieb) 19

Wechseln der Halogenlampe 20

Allgemeines

Wenn's mal ein Problem gibt 21

Fehlersuchtabelle 21

Unser Service 21

Umweltschutz leicht gemacht 22

Verpackungstipps 22

Entsorgung des Geräts 22

Entsorgung der Kohlefilter für

Umluftbetrieb 22

Stichwortverzeichnis 23

Technische Daten 24

Zubehör 24

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr

Gefahr!

Hohes Risiko! Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung

Achtung!

Mittleres Risiko! Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Gefahr

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung.

• Gerät nicht anschließen und nicht in Betrieb nehmen, wenn Sie Schäden am Gerät – speziell an elektrischen Teilen – erkennen! Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benach richtigen Sie bitte sofort unser Experten-Team.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss Sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften ausgeführt werden. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten.
• Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr

Sa. 8 ^00 -16 ^00 Uhr

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr!
• Benutzen Sie zur Montage eine stabile Stehleiter.
• Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.

Gefahr

Brandgefahr!

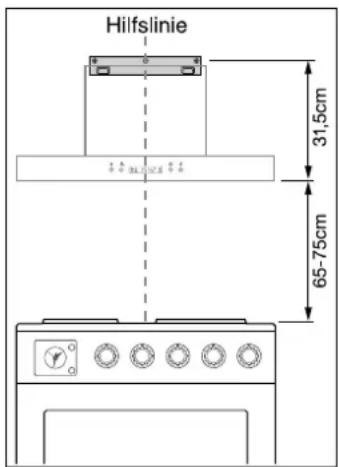

Der Abstand zwischen der Oberfläche der Koch stelle und der Unterkante der

Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen.

• Flambieren Sie nicht unter der Dunstabzugshaube! Es besteht Brandgefahr. Fritiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung.
• Halten Sie Ihre Dunstabzugshaube sauber. Fett-ablagerungen können sich bei starker Hitzeeinwirkung entzünden.

Gefahr

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. Verpackungsfolie sofort entsorgen.

- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Verbrennungsgefahr!

Berührbare Teile können heiß werden, wenn sie mit Kochgeräten benutzt werden.

Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!

Damit die Dunstabzugshaube später

volle Leistung bringen kann, muss sie über der Mit- te der Kochstelle angebracht werden.

• Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.
• Bevor Sie die Löcher für die Deckenbefestigung bohren, stellen Sie sicher, dass keine in der Decke verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).
• Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Wichtig! Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.

Besondere Sicherheitshinweise für Abluft betrieb

Gefahr

Erstickungs-/Explosionsgefahr!

Dem Raum, in dem eine Dunstabzugs-haube im Abluftbetrieb arbeitet, wird

durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.
• Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.
• Schließen Sie die Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin an! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

Wichtig!

Zum Abluftbetrieb ist ein Deckendurchbruch von mindestens 15,5 cm Durchmesser erforderlich.

• Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.
• Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
• Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat.

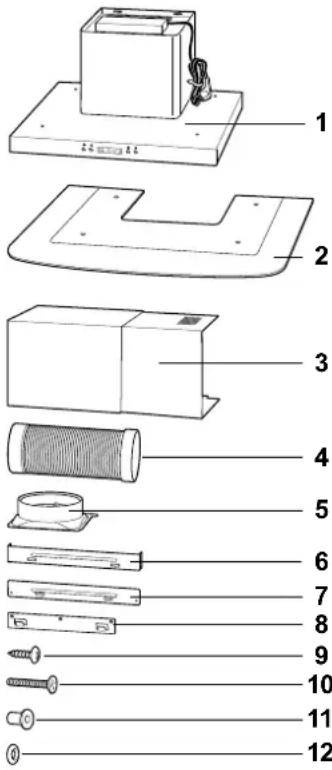

Teileliste

Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifizieren.

Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Einzelteile vorhanden und unbeschädigt sind.

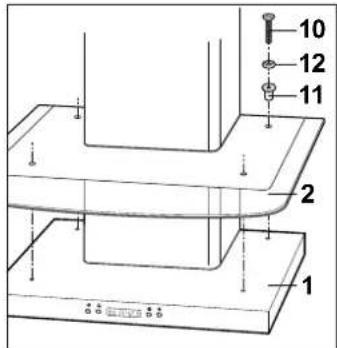

1 Dunstabzugshaube
2 Glashaube (bei der 60 cm-Variante bereits montiert)

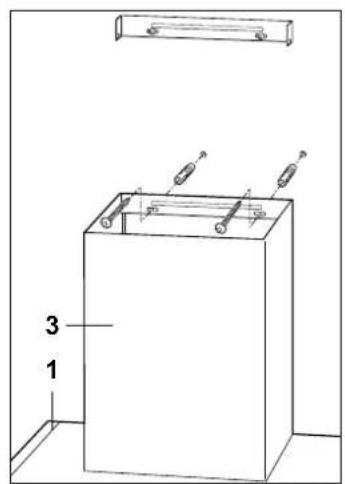

3 Kaminblende, 2-teilig
4 Abluftschlauch
5 Rückschlagsklappe
6 Wandhalterung für Kaminblende
7 Halteblech für Kaminblende
8 Wandhalterung für Dunstabzugshaube

Kleinteile (im Beutel)

9 8 Schrauben 8 mm, ∅ 4 mm
10 4 Schrauben 25 mm, ø 4 mm
(bei der 60 cm-Variante bereits montiert)
11 4 Gummimuffen
(bei der 60 cm-Variante bereits montiert)
12 4 Unterlegscheiben, konisch
(bei der 60 cm-Variante bereits montiert)

Material zur Wandmontage

Gefahr

Gefahr!

Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Nicht im Lieferumfang enthalten

Dieses Material zur Wandmontage ist nicht im Lieferumfang enthalten. Sie können es jedoch im Fachhandel (z.B. einem Baumarkt) erwerben:

• 7 Dübel ø 8 mm
• 3 Senkkopfschrauben 40 mm, ø 6 mm
• 4 Halbrundkopfschrauben 40 mm, ø 6 mm

Zubehör (nicht im Lieferumfang enthalten)

- Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb).

Die Bezugsquelle entnehmen Sie dem Kapitel „Technische Daten“.

Informationen zur Montage

Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb benutzt werden.

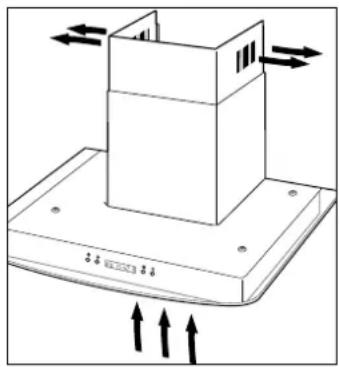

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch den Kohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten).

Vorteil: Einfache Montage

Nachteil: Mit zunehmender Verschmutzung des Kohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Kohlefilter muss je nach Benutzung erneuert werden (ca. alle 6 Monate überprüfen).

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch 4 ins Freie geleitet.

Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering.

Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durchmesser mit passendem Schlauchanschluss erforderlich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ auf Seite 7).

Wichtig!

Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Schlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden.

• Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften.
• Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.
• Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein.

Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen.

Gefahr

Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!

Arbeiten an Elektroinstallationen dürfen

nur von autorisiertem Fachpersonal durchgeführt werden.

- Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftragen Sie einen Elektrofachbetrieb.

Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müssen Sie den Stecker erreichen können.

Lassen Sie die Montage und elektrische Installation der Dunstabzugshaube nur von einer autorisierten Fachkraft vornehmen!

Montage

Werkzeuge und Hilfsmittel

Zur Montage benötigen Sie etwas handwerkliches Geschick. Beachten Sie die vorgegebene Reihenfolge der Montageschritte.

Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht:

• Kreuzschlitz-Schraubendreher, Größe 2
• Bohrmaschine mit Steinbohrer ø 8 mm
• Maßband/Zollstock
• Wasserwaage
• Bleistift
• stabile Stehleiter
• Aktivkohle filter für Umluftbetrieb

Wichtig!

Bei einigen Montageschritten wird die Arbeit sehr viel leichter, wenn Ihnen eine

zweite Person beim Zureichen der Werkzeuge und Festhalten der Teile hilft.

Schutzfolien entfernen

Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab.

Gefahr

Verletzungsgefahr!

Beachten Sie, dass die Dunstabzugshaube an einigen Stellen scharfe Kanten aufweisen kann.

Nur für Abluftbetrieb

Bevor Sie die Haube montieren, muss der Wanddurchbruch (Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen.

Wichtig!

Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.

Dunstabzugshaube montieren

Gefahr

Verletzungs-/Beschädigungsgefahr durch unsachgemäße Installation!

Stellen Sie sicher, dass beim Bohren der

Löcher keine Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).

Wichtig!

Unbedingt die Gebrauchsanleitung Ihres Gasherds beachten! Wird ein größerer Abstand als 65 cm vorgeschrieben, muss dieser berücksichtigt werden.

1. Um das Gerät exakt über der Mitte des Herds zu platzieren, zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Linie mit einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).
2. Der Abstand zwischen Herd und Dunstabzugshaube sollte mindestens 65 cm bis 75 cm betragen. Addieren Sie zum gewünschten Abstand 31,5 cm, und markieren Sie die Höhe über dem Herd auf der Hilfslinie.

Beispiel: 65 cm + 31,5 cm = 96,5 cm

1. An diesen Punkt das mittlere Loch der Wandhalterung 8 anlegen, Ausrichtung mit einer Wasserwaage prüfen und die drei Bohrlöcher markieren.

Wichtig!

Rücken Sie wenn möglich den Herd beiseite, so dass Sie genügend Platz für die Montage der Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.

1. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.

2. Drei Dübel in die Bohrlöcher stecken.

3. Die Wandhalterung 8 mit drei Senkkopfschrauben an die Wand schrauben.

4. Die Rückschlagskappe 5 oben auf der Dunstabzugshaube 1 mit 4 Schrauben 9 festschrauben.

5. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 8 einhängen.

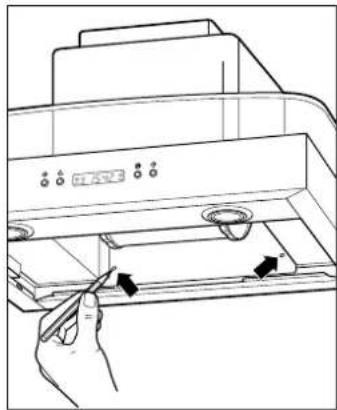

1. Die Verriegelung des Fettfilters 1a zur Seite schieben und den Fettfilter vorsichtig nach unten abnehmen.
2. Die zwei Bohrlöcher anzeichnen.
3. Dunstabzugshaube 1 wieder abnehmen.
4. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.
5. Zwei Dübel in die Bohrlöcher stecken.

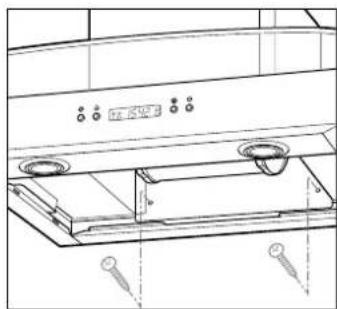

6. Dunstabzugshaube wieder in die Wandhalterung 8 einhängen und mit zwei Halbrundkopfschrauben an die Wand schrauben.

Achten Sie darauf, dass zwischen Decke und Wandhalterung mindestens 5 cm

Platz für das Netzkabel bleiben.

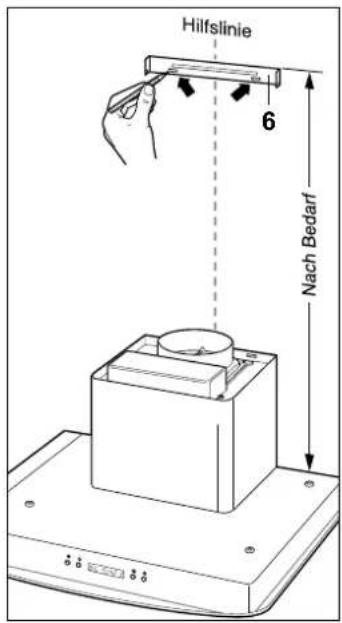

1. Wandhalterung 6 in der gewünschten Kaminhöhe waagerecht so an die Wand halten, dass die Mitte der Wandhalterung und die senkrechte Hilfslinie fluchten.

Die zwei Bohrlöcher anzeichnen.

1. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.

2. Zwei Dübel in die Bohrlöcher stecken.

3. Wandhalterung 6 mit zwei Halbrundkopfschrauben an die Wand schrauben.

4. Halteblech 7 mit zwei Schrauben 9 an die untere Hälfte der Kaminblende 3 schrauben.

5. Kaminblende 3 oben auf die Dunstabzugshaube stellen und zwei Bohrlöcher anzeichnen.

6. Kaminblende 3 wieder von der Dunstabzugshaube 1 herunternehmen und an den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.

1. Zwei Dübel in die Bohrlöcher stecken.

2. Kaminblende 3 wieder auf die Dunstabzugshaube 1 stellen und mit zwei Halbrundkopfschrauben an die Wand schrauben.

3. Bei Abluftbetrieb: den Abluftschlauch 4 mit dem größeren Ende (gekennzeichnet mit "153 mm") auf die Rückschlags-kappe 5 schieben und mit dem Schlauchanschluss am Wanddurchbruch verbinden.

4. Netzkabel verdeckt in den Kaminblenden zur Steckdose führen und Netzstecker in die Steckdose stecken.

5. Obere Hälfte der Kaminblende 3 bis zur Wandhalterung 6 hochziehen und mit zwei Schrauben 9 festschrauben.

Glashaube montieren (nur 90 cm-Version)

1. Glashaube 2 vorsichtig auf die Dunstabzugshaube 1 schieben und mit vier Schrauben 10, vier konischen Unterlegscheiben 12 und vier Gummimuffen 11 befestigen.

Wichtig!

Beim Anheben und Tragen der Dunstabzugshaube immer direkt am Gehäuse anfassen, nicht an der Glasabdeckung!

Kohlefilter für Umluftbetrieb einsetzen

Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei häufigem Gebrauch sollten Sie diese Filter regelmäßigem wechseln. Se- hen Sie dazu auch das Kapitel „Pflege und Wartung – Kohlefilter erneuern“ auf Seite 19.

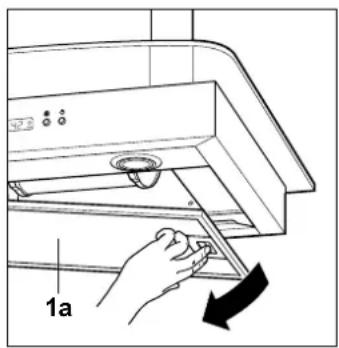

1. Die Verriegelung des Fettfilters 1a zur Seite schieben und den Fettfilter 1a vorsichtig nach unten abnehmen.
2. Die Kohlefilter 1b wie dargestellt rechts und links auf den Motor aufsetzen und festdrehen, dabei die Verriegelungen einrasten lassen.
3. Die Fettfilter 1a mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen.

A Timer-Taste
B Ein-/Ausschalter für die Beleuchtung/Wert verringern
C Anzeigefenster
D Taste zum Regulieren der Gebläsestärke/Wert erhöhen
E Ein-/Ausschalter für das Gebläse

Uhrzeit einstellen

Hinweis: zum Einstellen der Uhrzeit müssen Gebläse und Beleuchtung ausgeschaltet sein.

Hinweis: wenn im Uhrzeit-Modus 10 Sekunden lang keine Taste gedrückt wird, kehrt die Elektronik in den Normalmodus zurück.

1. Taste A ☺ ca. 3 Sekunden gedrückt halten, bis im Anzeigefenster C die Anzeige für die Stunden blinkt.
2. Mit den Tasten B 🌿 und D 🌿 die aktuelle Stunde einstellen:

Taste B: Wert wird verringert.

Taste D ^2 Wert wird erhöht.

Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird.

1. Wenn der richtige Wert für die Stunden eingestellt ist, 1x Taste A ☑drücken, es blinkt nun die Anzeige für die Minuten.
2. Mit den Tasten B 🌐 und D 🌐 die aktuelle Minute einstellen.
3. Wenn der richtige Wert für die Minuten eingestellt ist, 1x Taste A ☺ drücken. Die Uhrzeit wird gespeichert und die Elektronik kehrt in den Normalmodus zurück.

Beleuchtung

Ihre Dunstabzugshaube ist mit zwei Halogenlampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

1. Taste B 🌿 drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und im Anzeigefenster C erscheint LAMP
2. Taste B erneut drücken, um die Beleuchtung auszuschalten.

Gebläse

Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar.

• Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt.

• Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.

• Taste E 🔊 drücken, um das Gebläse einzuschalten. Im Anzeigefenster C erscheint POWER 🔊 und das Gebläse arbeitet in der zuletzt eingestellten Gebläsestufe.

• Taste D 🌐 drücken, um die Gebläsestärke zwischen langsam, mittel und schnell zu verändern:
• Taste E 🔊 drücken, um das Gebläse auszuschalten.

Wichtig!

Bei sehr starker Dunstentwicklung können Sie das Gebläse nach dem Kochen

noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Timer...

Die Gebläselaufzeit lässt sich einstellen. Ist die Timer-Funktion aktiv, erscheint die Anzeige TIMER ^① im Anzeigefenster C. Es ist möglich, eine Gebläselaufzeit von 1 bis 60 Minuten einzustellen.

1. Taste E 🔊 drücken, um das Gebläse einzuschalten.
2. Gegebenenfalls mit der Taste D ✿ die gewünschte Gebläsestärke einstellen.
3. Die Timer-Taste A ☐ drücken. Im Anzeigefenster C erscheint die Anzeige TIMER ☐ und die zuletzt eingestellte Laufzeit für das Gebläse.
4. Mit den Tasten B und D die gewünschte Gebläselaufzeit einstellen:

Taste B 🚙: Wert wird verringert.

Taste D ^2 Wert wird erhöht.

Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird. Wird der Wert bei 00 Minuten noch weiter verringert, startet die Anzeige wieder mit 60 Minuten.

Hinweis: wird 10 Sekunden lang keine Taste gedrückt, startet die eingestellte Gebläselaufzeit automatisch.

1. Wenn die gewünschte Gebläselaufzeit eingestellt ist, 1x Taste A ☑drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Minuten herunter und schaltet dann das Gebläse ab.
2. Um das Gebläse vorzeitig auszuschalten, Taste E ⏻ 1x drücken.

Pflege und Wartung

Reinigung

Gefahr

Verletzungs-/Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Vor dem Reinigen der Dunstabzugshaube muss der Netzstecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten.
• Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberflächen der Dunstabzugshaube regelmäßig gereinigt werden.

Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel abwischen. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen könnten.

Fettfi Iter reinigen (Abluft- und Umluftbetrieb)

Hinweis: Die 90 cm-Variante der Dunstabzugshaube ist mit drei Fettfiltern versehen. Hier wird im Allgemeinen der Filterwechsel bei der 60 cm-Variante mit zwei Fettfiltern beschrieben.

Gefahr

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

- Fettrückstände im Fettfilter können sich bei großer Hitze einwirkung entzünden. Deshalb ist es wichtig, dass der Fettfilter regelmäßig gereinigt wird.

• Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge.
• Setzen Sie die Fettfilter erst wieder ein, wenn sie völlig getrocknet sind.

• Behandeln Sie die Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt.

• Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten.

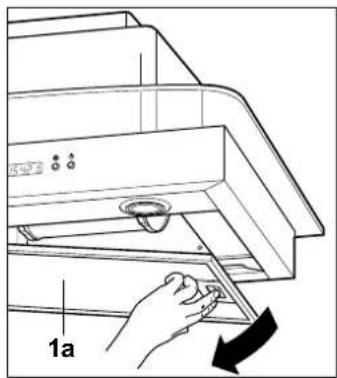

• Die Verriegelung der Fettfilter 1a nach hinten schieben und die Fettfilter 1a vorsichtig nach unten abnehmen.
• Die Fettfilter 1a in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen.
• Sind die Fettfilter 1a vollständig getrocknet, die Fettfilter 1a hinten in die Aussparung einsetzen.
• Die Verriegelung nach hinten schieben, die Fettfilter 1a oben andrücken und die Verriegelung loslassen. Die Fettfilter 1a rasten ein.
• Stromversorgung wieder herstellen.

Kohlefilter erneuern (nur bei Umluftbetrieb)

Die Kohlefilter dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen).

1. Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten.
2. Die Verriegelung der Fettfilter 1a nach hinten schieben und die Fettfilter 1a vorsichtig nach unten abnehmen.
3. Beide Kohlefilter 1b rechts und links des Motors losdrehen und herausnehmen. Sie können sie im Hausmüll entsorgen.
4. Die neuen Kohlefilter 1b wie dargestellt einsetzen und die Verriegelungen einrasten lassen.

1. Die Fettfilter 1a hinten in die Aussparung einsetzen.
2. Die Verriegelung nach hinten schieben, die Fettfilter 1a oben andrücken und die Verriegelung loslassen. Die Fettfilter 1a rasten ein.
3. Stromversorgung wieder herstellen.

Wechseln der Halogenlampe

Sollte eine der Leuchten nicht mehr funktionieren, muss die Lampe ausgewechselt werden. Sie benötigen je eine Halogenlampe mit Stecksockel, 12 V, max. 20 Watt.

Gefahr

Verbrennungsgefahr!

Halogenlampen werden im Bertrieb sehr heiß.

- Lassen Sie die Lampe abkühlen, bevor Sie die Ab deckung abnehmen und die Lampe ausbauen

Achtung

Achtung!

Unsachgemäßer Umgang mit dem Gerät kann zum Kurzschluss führen.

- Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. Berühren Sie keine stromführenden Teile im Inneren der Fassung.

Wichtig! Berühren Sie die neue Lampe nicht mit den Fingern, da dies ihre Lebensdauer reduziert. Nehmen Sie zum Einsetzen der Lampe ein trockenes Tuch zu Hilfe.

1. Netzstecker ziehen oder Strom an der entsprechenden Haussicherung abschalten.
2. Den Abdeckrahmen F der Leuchte mit einem dünnen Schraubendreher vorsichtig anheben und abnehmen.
3. Die Glasabdeckung G ebenfalls entnehmen.
4. Die defekte Lampe aus dem Sockel herausziehen und eine neue einsetzen.
5. Die Glasabdeckung G und den Abdeckrahmen F wieder aufsetzen.
6. Stromversorgung wieder herstellen.

Wichtig!

Sollte eine Glasabdeckung G zerbrochen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glasabdeckung G ersetzt worden ist. Bitte setzen Sie sich mit unserem Experten-Team in Verbindung (siehe „Unser Service“ auf Seite 21).

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und Beleuchtung funktionieren nicht.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät. Prüfen Sie die Haussicherung.
Beleuchtung funktioniert nicht.	Halogenlampe defekt. Halogenlampe auswechseln (Seite 20).
Gerüche werden nicht mehr ausreichend beseitigt/schwacher Luftstrom.	Die Filter sind verschmutzt. Fettfilter reinigen und/oder Kohlefilter erneuern (siehe Seite 19).
Motor stoppt nach einigen Minuten	Das Gerät ist überhitzt und hat den internen Schutzschalter ausgelöst.	Das Gerät erhält nicht genug Zuluft (siehe unten).
Schlechte Leistung der Abzugshaube im Abluftbetrieb.	Die Haube hat nicht genügend Zuluft.	Die Haube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauerkästen. Sicherheits-hinweise auf Seite 7 beachten.
	Der Abluftschlauch ist geknickt oder zu lang.	Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang ist.
Öl tropft vom Gerät herunter	Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 19).
Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie einen Service-Techniker.

Gefahr

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gengen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Unser Service

Sollten Sie den Fehler nicht selbst beheben können, rufen Sie bitte unser Experten-Team an:

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

Kaminhaube SY-3288B-E1-C-600

Bestellnummer 673086 für die 60 cm-Variante

oder

Kaminhaube SY-3288B-E1-C-900

Bestellnummer 673690 für die 90 cm-Variante.

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

Hinweis für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungstipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Elektro-Altgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem nebenstehend abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service.

Entsorgung der Kohlefi Iter für Umluftbetrieb

Die verbrauchten Kohlefilter können Sie mit dem Hausmüll entsorgen.

Stichwortverzeichnis

A

Abluftbetrieb 9,11

Altgeräte 22

Anbaustelle 11

B

Bedienung 16

Beleuchtung 17,20,24

Bezirksschornsteinfeger 7

D

Deckendurchbruch 7,11

E

Entsorgung

Gerät 22

F

Fehlersuchtabelle 21

Fettfi Iter reinigen 19

Fritieren 5

G

Gebläse 17,18

Gerätebezeichnung 21

Gewicht 24

Glashaube 2,15

H

Halogenlampe wechseln 20

K

Kernbohrung 7,11

Kohlefi Iter 8,16,19,24

Kontrolle 2

L

Lampe 20

P

Problem beheben 21

R

Reinigung 18

s

Service 21

Sicherheitshinweise 4

Sicherheitshinweise für Abluftbetrieb 6

Stromanschluss 10

T

Technische Daten 24

Timer 18

U

Umluftbetrieb 9,16

Umweltschutz 22

W

Werkzeuge 10

Z

Zubehör 2

Netzanschluss: 220 - 240 V\~/50 Hz

Beleuchtung: 2 Halogenlampen, Sockel G4

Leistung einer Halogenlampe: max. 12 V/20 W

Motorleistung: 190 Watt

Nennleistung: 230 Watt

Maße (B x T)

- 60 cm-Variante: 60 x 50 cm

- 90 cm-Variante: 90 x 50 cm

Höhe 50 – 98 cm

Gewicht

- 60 cm-Variante: ca. 16 kg

- 90 cm-Variante: ca. 19 kg

Anschluss Abluftschlauch ∅ 15,3 cm

max. Luftdurchsatz bei Abluft 600 m ^3 /h

Schutzklasse: I

Modellbezeichnung

- 60 cm-Variante: SY-3288B-E1-C-600,

A r t i k e l n r.

Zubehör (nicht im Lieferumfang enthalten)

- Kohlefilter, Bestellnummer 625444, zu bestellen über unser Experten-Team.

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr
