SY-3288B5-E8-C-900 - Dunstabzugshaube Hanseatic - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SY-3288B5-E8-C-900 Hanseatic als PDF.
| Produkttyp | Dunstabzugshaube |
| Marke | Hanseatic |
| Modell | SY-3288B5-E8-C-900 |
| Bestellnummer | 583 551 |
| Abmessungen (B × T) | 90 × 50 cm |
| Höhe | 50 – 98 cm |
| Gewicht | ca. 23,8 kg |
| Netzanschluss | 220–240 V~ / 50 Hz |
| Motorleistung | 190 Watt |
| Gesamtleistung | 202 Watt |
| Beleuchtung | 2 × 3 W LED, insgesamt 6 W |
| Max. Luftdurchsatz (Abluft) | 700 m³/h |
| Anschluss Abluftschlauch (an Haube) | ∅ 15,3 cm |
| Anschluss Abluftschlauch (Wanddurchbruch) | ∅ 15,0 cm |
| Gebläsestufen | 3 Stufen (niedrige, mittlere, hohe Leistung) |
| Betriebsarten | Abluft- oder Umluftbetrieb |
| Filter | 2 auswaschbare Metall-Fettfilter (spülmaschinengeeignet); optional: Kohlefilter für Umluft (Bestellnr. 625444) |
| Material | Glas und Edelstahl |
| Schutzklasse | I |
| Montage | Wandmontage über der Kochstelle |
| Zubehör (nicht enthalten) | Kohlefilter, Abdeckung für Wanddurchbruch bei Abluft |
| Sicherheitsmerkmale | Überhitzungsschutz (Motor schaltet ab); Sicherheitsabstand zu Gasherden mind. 65 cm |
| Garantie | Gemäß gesetzlicher Bestimmungen; Details siehe Service-Seiten |
Häufig gestellte Fragen - SY-3288B5-E8-C-900 Hanseatic
Benutzerfragen zu SY-3288B5-E8-C-900 Hanseatic
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch SY-3288B5-E8-C-900 - Hanseatic und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SY-3288B5-E8-C-900 von der Marke Hanseatic.
BEDIENUNGSANLEITUNG SY-3288B5-E8-C-900 Hanseatic
Anleitung, Nr.: 92229
HC 20130517
Bestellnummer: 583 551
Nachdruck, auch aus zugs wei se, nicht ge stat tet!
Ihre Dunstabzugshaube stellt sich vor
Ausstattungsmerkmale
– Wandmontage
– Wahlweise Abluft- oder Umluftbetrieb
– Drei Gebläsestufen
- Beleuchtung
– Oberflächen aus Glas und Edelstahl
– Auswaschbare Metall-Fettfilter (spülmaschinenfest)
Kontrolle ist besser
- Gerät auspacken und alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster entfernen.
- Prüfen Sie, ob die Lieferung vollständig ist:
– Einzelteile entsprechend der Teileliste auf Seite 7
– Gebrauchsanleitung - Wenn die Lieferung unvollständig ist, benachrichtigen Sie bitte unsere Bestellannahme.
- Kontrollieren Sie, ob das Gerät Transport- oder andere sichtbare Schäden aufweist.
Sollten Sie Schäden feststellen, nehmen Sie das Gerät nicht in Betrieb; benachrichtigen Sie bitte unser Experten-Team. Geben Sie dabei bitte stets die Gerätebezeichnung und Bestell-Num mer an (siehe „Technische Daten“ auf Seite 32).
Zubehör (nicht im Lieferumfang enthalten)
- Kohlefilter (erforderlich für Umluftbetrieb), Bestellung siehe „Technische Daten“ auf Seite 32.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt.
Bevor Sie Ihr Gerät montieren und benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nut zen.
Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an jeden nachfolgenden Verwender des Produkts weiter.
Hinweis
Einige Flächen Ihrer neu- en Dunstabzugshaube sind zum Schutz vor Kratzern mit blauen Folien überzogen. Ziehen Sie diese Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube restlos ab.
Experten-Team
Tel.: 0 18 06 21 22 82
Mo. bis Fr. 7 ^00 –20 ^00 Uhr
Sa. 8 ^00 –16 ^00 Uhr
0,20 Euro/Anruf
Festnetz / Mobilfunk
abweichend,
max. 0,60 Euro/Anruf
Inhaltsverzeichnis
Information
Ihre Dunstabzugshaube stellt sich vor .... 2
Ausstattungsmerkmale......2
Kontrolle ist besser 2
Zubehör (nicht im Lieferumfang enthalten) 2
Bestimmungsgemäßer Gebrauch .....2
Inhaltsverzeichnis. 3
5 Minuten für Ihre Sicherheit ... 4
Begriffserklärung ....4
Sicherheitshinweise....4
Besondere Sicherheitshinweise
für Abluft betrieb 6
Teileliste 9
Informationen zur Montage.... 11
Umluftbetrieb 11
Abluftbetrieb 11
Stromanschluss....12
Vorbereitung
Montage 13
Werkzeuge und Hilfsmittel 13
Schutzfolien entfernen 13
Nur für Abluftbetrieb ....13
Dunstabzugshaube montieren .....14

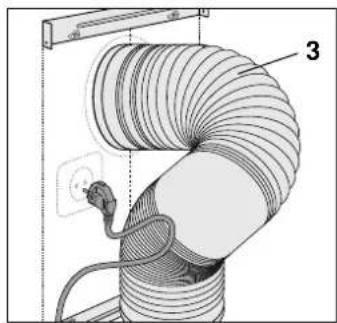

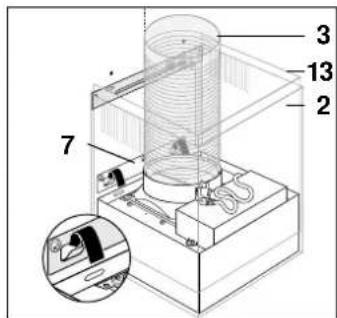

Montage des Kamins ....18
Kohlefilter für Umluftbetrieb einsetzen ...20
Bedienung
Bedienung 21

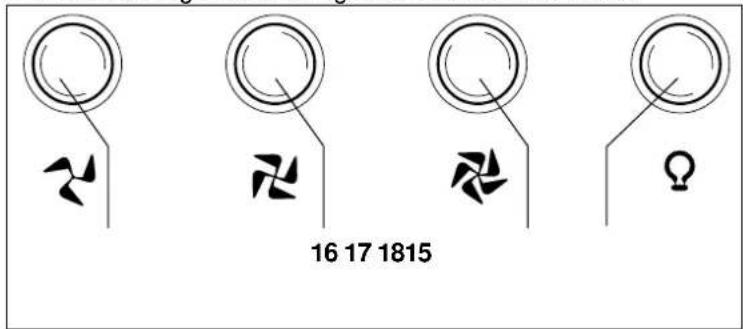

Bedienelemente 21
Gebläse 21
Beleuchtung 22
Pflege und Wartung 23
Reinigung 23
Fettfilter reinigen
(Abluft- und Umluftbetrieb) 23
Kohlefilter erneuern
(nur bei Umluftbetrieb) 24
Allgemeines
Wenn's mal ein Problem gibt 25
Fehlersuchtabelle 25
Unser Service 26
Umweltschutz leicht gemacht. 27
Verpackungstipps 27
Entsorgung des Geräts ......27
Entsorgung der Kohlefilter für
Umluftbetrieb 27
Stichwortverzeichnis. 28
Technische Daten. 32
Zubehör
(nicht im Lieferumfang enthalten) .....32
5 Minuten für Ihre Sicherheit ...
5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen.
Begriffserklärung
Folgende Signalbegriffe finden Sie in dieser Anleitung:
Gefahr
Gefahr!
Hohes Risiko! Missachtung der Warnung kann Schaden für Leib und Leben verursa-
chen.
Achtung
Achtung!
Mittleres Risiko! Missachtung der Warnung kann einen Sachschaden verursachen.
Wichtig!
Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.
Sicherheitshinweise
Gefahr
Stromschlaggefahr!
Das Gerät arbeitet mit gefährlicher Spannung.
- Gerät nicht anschließen und nicht in Betrieb nehmen, wenn Sie Schäden am Gerät – speziell an elektrischen Teilen – erkennen! Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benach richtigen Sie bitte sofort unser Experten-Team.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss Sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften ausgeführt werden. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten.
- Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.
- Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen.
Experten-Team
Tel.: 0 18 06 21 22 82
Mo. bis Fr. 7 ^00 –20 ^00 Uhr
Sa. 8 ^00 –16 ^00 Uhr
0,20 Euro/Anruf
Festnetz / Mobilfunk abweichend.
max. 0,60 Euro/Anruf
Gefahr
Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!
Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.
Gefahr
Verletzungsgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.
- Beachten Sie bei der Montage, dass das Gerät an einigen innen gelegenen Stellen scharfe Kanten aufweisen kann.
- Benutzen Sie zur Montage eine stabile Stehleiter.
Gefahr
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu Brand führen.

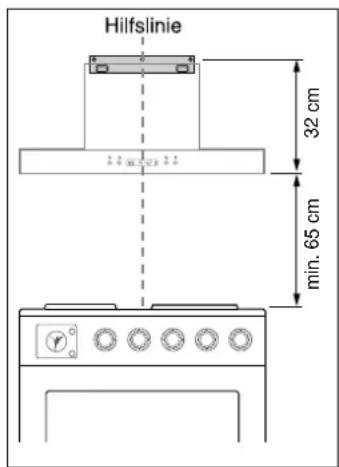

- Der Abstand zwischen der Oberfläche der Kochstelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes!
- Flambieren Sie nicht unter der Dunstabzugshaube! Es besteht Brandgefahr. Fritiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung.
- Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberflächen der Dunstabzugshaube regelmäßig gereinigt werden.
Gefahr
Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!
Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.
- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. Verpackungsfolie sofort entsorgen.
- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden
b e a u f s i
Gefahr
Verbrennungsgefahr!
Berührbare Teile können heiß werden, wenn sie mit Kochgeräten benutzt werden.
Gefahr
Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!
Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der
Mitte der Kochstelle angebracht werden.
- Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steck-dose, beauftragen Sie einen Elektrofachbetrieb.
- Bevor Sie die Löcher für die Deckenbefestigung bohren, stellen Sie sicher, dass keine in der Decke verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).
- Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.
Besondere Sicherheitshinweise für Abluft betrieb
Gefahr
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs- haube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach au-
Ben transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.
- Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.
- Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.
- Schließen Sie die Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin an! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.
Wichtig!
Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Schlauch besitzen, empfehlen wir, sich wegen des Deckendurchbruchs an einen Fachbetrieb zu wenden.
- Zum Abluftbetrieb ist ein Deckendurchbruch von mindestens 13 cm Durchmesser erforderlich.
- Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
- Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat.
- Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.
- Werden im gleichen Raum auch offene Feuer len betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften.
- Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.
- Da einige Teile und die zusammengebaute Dunstabzugshaube sehr schwer sind, ist es unbedingt erfor-
derlich, dass Ihnen eine oder besser zwei weitere, kräftige Personen beim Zureichen der Werkzeuge und Festhalten der Teile helfen.
- Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.
- Um Beschädigungen des Geräts durch beim Bohren entstehenden Staub zu vermeiden, wird empfohlen, die Bohrlöcher für die Wandhalterung des Kamins zu bohren, bevor die Dunstabzugshaube montiert ist.
- Rücken Sie wenn möglich den Herd beiseite, so dass Sie genügend Platz für die Montage der Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.
- Achten Sie darauf, dass zwischen Decke und Wandhalterung mindestens 5 cm Platz für das Netzkabel bleiben.

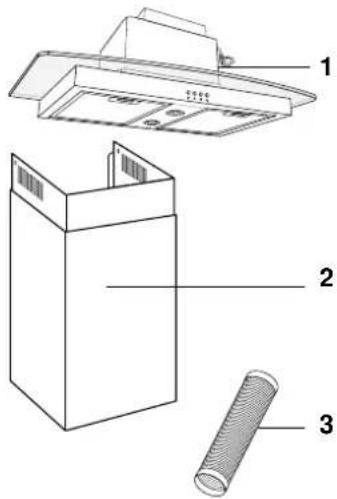

Teileliste
Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifizieren.
Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Einzelteile vorhanden und unbeschädigt sind.
1 Dunstabzugshaube
2 Kaminblende, 2-teilig
3 Abluftschlauch
4 Rückschlagklappe
5 Wandhalterung für Kaminblende
6 Halteblech für Kaminblende
7 Wandhalterung für Dunstabzugshaube
Kleinteile (im Beutel)
8 10 Blechschrauben 8 mm, ø 3,5 mm
9 7 Senkkopfschrauben 35 mm, ø 3,5 mm + Dübel
10 2 Linsenkopfschrauben 30 mm, ø 3,5 mm + Dübel
Material zur Wandmontage
Gefahr
Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!
Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der Mitte der Kochstelle angebracht werden.
- Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.
Zubehör (nicht im Lieferumfang enthalten)
- Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb)
Die Bezugsquelle entnehmen Sie dem Kapitel „Technische Daten“, S. 32.

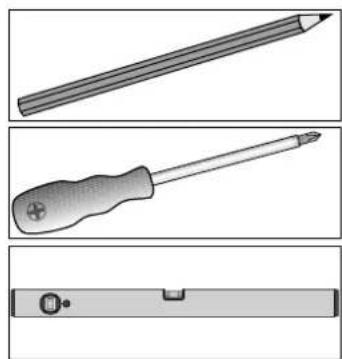

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)
– Bleistift zum Anzeichnen der Bohrlöcher
- Kreuzschlitz-Schraubendreher
- Wasserwaage
- Bohrmaschine
Informationen zur Montage
Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb benutzt werden.

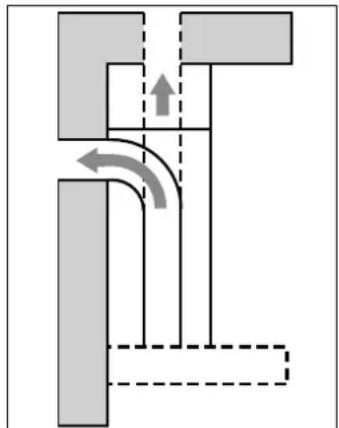

Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch den Kohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten).
Vorteil: Einfache Montage
Nachteil: Mit zunehmender Verschmutzung des Kohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Kohlefilter muss je nach Benutzung erneuert werden (mindestens alle 6 Monate überprüfen).
Zum Abluftbetrieb ist ein Deckendurchbruch von mindestens 13 cm Durchmesser erforderlich.
Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Schlauch besitzen, empfehlen wir, sich wegen des Deckendurchbruchs an einen Fachbetrieb zu wenden.
- Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
- Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat.
- Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.
- Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften.
- Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.
Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch 3 ins Freie geleitet.
Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering.

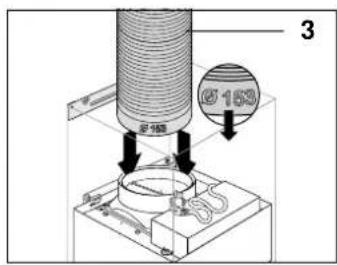

Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durchmesser mit passendem Schlauchanschluss erforderlich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ ab Seite 4).
Stromanschluss
Gefahr
Stromschlaggefahr!
Das Gerät arbeitet mit gefährlicher Spannung.
- Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.
Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen.
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müssen Sie den Stecker erreichen können.
Lassen Sie die Montage und elektrische Installation der Dunstabzugshaube nur von einer autorisierten Fachkraft vornehmen!
Montage
Werkzeuge und Hilfsmittel
Zur Montage benötigen Sie etwas handwerkliches Geschick. Beachten Sie die vorgegebene Reihenfolge der Montageschritte.
Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht:
– Kreuzschlitz-Schraubendreher, Größe 2
- Bohrmaschine mit Steinbohrer ø 8 mm
- Maßband/Zollstock
- Wasserwaage
- Bleistift
- stabile Stehleiter
- Aktivkohlefilter für Umluftbetrieb
Wichtig!
Da einige Teile und die zusammengebaute Dunstabzugshaube sehr schwer sind, ist es unbedingt erforderlich, dass Ihnen eine oder besser zwei weitere, kräftige Personen beim Zureichen der Werkzeuge und Festhalten der Teile helfen.
Schutzfolien entfernen
Gefahr
Verletzungsgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.
- Beachten Sie bei der Montage, dass das Gerät an einigen innen gelegenen Stellen scharfe Kanten aufweisen kann.
Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab.
Nur für Abluftbetrieb
Wichtig!
Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.
Bevor Sie die Haube montieren, muss der Wanddurchbruch (Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen.
Dunstabzugshaube montieren
Gefahr
Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!
Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der
Mitte der Kochstelle angebracht werden.
- Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.
- Bevor Sie die Löcher für die Deckenbefestigung bohren, stellen Sie sicher, dass keine in der Decke verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).
- Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten
Gefahr
Brandgefahr!
- Der Abstand zwischen der Oberfläche der Kochstelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.
- Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen.
Bohrlöcher für Halterungen setzen
Wichtig!
- Um Beschädigungen des Geräts durch beim Bohren entstehenden Staub zu vermeiden, wird empfohlen, die Bohrlöcher für die Wandhalterung des Kamins zu bohren, bevor die Dunstabzugshaube montiert ist.
-
Rücken Sie wenn möglich den Herd beiseite, so dass Sie genügend Platz für die Montage der Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.
-
Um das Gerät exakt über der Mitte des Herds zu platzieren, zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Linie mit einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).
-
Der Abstand zwischen Herd und Dunstabzugshaube sollte mindestens 65 cm betragen. Addieren Sie zum gewünschten Abstand 32 cm, und markieren Sie die Höhe über dem Herd auf der Hilfslinie.
Beispiel: 65 cm + 32 cm = 97 cm
- An diesen Punkt das mittlere Loch der Wandhalterung 7 anlegen, Ausrichtung mit einer Wasserwaage prüfen und die drei Bohrlöcher markieren.
- An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.
- Drei Dübel in die Bohrlöcher stecken.
- Die Wandhalterung 7 mit drei Senkkopfschrauben 9 an die Wand schrauben.
-
Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 7 einhängen.
-
Die Verriegelung der Fettfilter 11 herunterdrücken und die Fettfilter vorsichtig nach unten abnehmen.
-
Die zwei Bohrlöcher für die Sicherungsschrauben anzeichnen.
-
Dunstabzugshaube 1 wieder abnehmen.
-
An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren. Hinweis: Die Bohrlöcher sollten sich 245 mm unterhalb der Bohrlöcher für die Wandhalterung 7 befinden und einen Abstand von 255 mm haben.
-
Zwei Dübel in die Bohrlöcher stecken.
-
Bohrlöcher für die Wandhalterung für Kaminblech 6 anzeichnen. Hinweis: Die Bohrlöcher sollten sich 235 mm oberhalb der Bohrlöcher für die Wandhalterung 7 befinden und einen Abstand von 200 mm haben.
-
An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.
-
Dübel in die Bohrlöcher stecken.
- 2 Löcher für die Wandhalterung der Kaminblende 5 anzeichnen.
Hinweis: Die Bohrlöcher sollten sich mindestens 150 mm und höchstens 420 mm oberhalb der Bohrlöcher für die Wandhalterung 6 befinden und einen Abstand von 240 mm haben.
-
An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren.
-
Zwei Dübel in die Bohrlöcher stecken und Kaminblende 5 mit 2 Senkkopfschrauben 9 festschrauben.
Die Bohrlöcher sollten nun das folgende Schema haben:
Achten Sie darauf, dass zwischen Decke und Wandhalterung mindestens 5 cm Platz für das Netzkabel bleiben.
Hinweis: Wenn die Dunstabzugshaube im Umluftbetrieb betrieben werden soll, entfallen die Arbeitsschritte 7 und 11.
Vorbereitung
- Rückschlagklappe 4 mit 4 Blechschrauben 8 auf den Motorblock 12 schrauben.
Montage der Kaminblenden
- Dunstabzugshaube nach hinten kippen und die 4 Schrauben im Inneren des Geräts lösen (jedoch nicht ganz herausdrehen!). Danach Dunstabzugshaube wieder aufrecht stellen.
- Motorblock 12 anheben und untere Kaminblende 2 so aufsetzen, dass Schrauben in die Aussparungen an der Unterseite der Kaminblende eingreifen.
- Dunstabzugshaube wieder nach hinten kippen und die 4 Schrauben wieder festdrehen.
- Untere Kaminblende 2 mit zwei Blechschrauben 8 am Motorblock befestigen.
-
Halteblech 6 von innen in die untere Kaminblende legen (Schrauben- und Langlöcher zeigen nach oben) und von hinten mit zwei Blechschrauben 8 befestigen.
-
Obere Kaminblende 13 vollständig in die untere Kaminblende 2 schieben.
-
Bei Abluftbetrieb: Abluftschlauch 3 aufsetzen. Dabei darauf achten, dass sich der 153er Durchmesser unten befindet.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshaube im Umluftbetrieb betrieben werden soll!
- Dunstabzugshaube 1 mit montierter Kaminblende 2, eingestecktem Abluftschlauch 3 und eingesteckter oberer Kaminblende 13 in die Wandhalterung 7 einhängen.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshaube im Umluftbetrieb betrieben werden soll!
- Halteblech 6 mit 2 Senkkopfschrauben 9 an der Wand festschrauben.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugs- haube im Umluftbetrieb betrieben werden soll!
- Dunstabzugshaubezur Sicherheit mit 2 Linsenkopfschrauben 10 festschrauben.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshaube im Umluftbetrieb betrieben werden soll!
- Bei Abluftbetrieb: Abluftschlauch 3 mit dem kleineren Ende (gekennzeichnet mit „150“ mm) mit dem Schlauchanschluss am Wanddurchbruch verbinden.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshaube im Umluftbetrieb betrieben werden soll.
- Netzkabel verdeckt in den Kaminblenden zur Steckdose führen und in eine Steckdose stecken.
Hinweis: Wenn der Netzstecker in die Steckdose gesteckt wird, ertönt ein Signalton („Piep“).
- Obere Hälfte der Kaminblende 13 bis zur Wandhalterung 6 hochziehen und mit zwei Blechschrauben 8 festschrauben.
Kohlefilter für Umluftbetrieb einsetzen
Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei häufigem Gebrauch sollten Sie diese Filter regelmäßigem wechseln. Sehen Sie dazu auch das Kapitel „Pflege und Wartung – Kohlefilter erneuern“ auf Seite 21.
-
Die Verriegelung der Fettfilter 11 zur Seite schieben und Fettfilter vorsichtig nach unten abnehmen.
-
Die Kohlefilter 14 wie dargestellt rechts und links auf den Motor aufsetzen und gegen den Uhrzeigersinn festdrehen, dabei die Verriegelungen einrasten lassen.
-
Die Fettfilter 11 mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 11 nach oben hin zuklappen und die Verriegelung wieder loslassen.
Bedienung
Bedienelemente
Ihre Dunstabzugshaube vefügt über 4 Bedienelemente:
15 Wahltaste für „niedrige Leistung“
16 Wahltaste für „niedrige Leistung“
17 Wahltaste für „hohe Leistung“
18 Taste zum Ein- und Ausschalten der Beleuchtung
Jede der Tasten besteht aus 2 Elementen, nämlich der eigentlichen Taste 19 und einer LED 20. Wenn eine Funktion angewählt ist, leuchtet die LED blau.
Gebläse
Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar.
- Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt.
-
Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.
-
Eine der Wahltasten 15, 16 oder 17 drücken, um das Gebläse auf eine der Stufen „niedrige Leistung“, „mittlere Leistung“ oder „hohe Leistung“ einzustellen.
Es ertönt ein Signalton, und die LED der entsprechenden Wahltaste leuchtet.
- Eine andere Wahltaste drücken, um die Leistung zu erhöhen oder zu verringern.
Es ertönt ein Signalton, und die LED der ausgewählten Wahl-taste leuchtet.
- Der Wahltaste, deren LED leuchtet, erneut drücken, um das Gerät auszuschalten.
Es ertönt ein Signalton, und die LED erlischt.
Hinweis: Bei sehr starker Dunstentwicklung können Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.
Beleuchtung
Ihre Dunstabzugshaube ist mit zwei LED-Leuchten ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.
-
Taste 18 drücken, um die Beleuchtung einzuschalten. Es ertönt ein Signalton, die Beleuchtung wird angeschaltet, und die LED von Taste 18 leuchtet.
-
Taste 18 erneut drücken, um die Beleuchtung auszuschalten. Es ertönt ein Signalton, und die Beleuchtung erlischt.
Pflege und Wartung
Reinigung
Gefahr
Stromschlaggefahr!
Das Gerät arbeitet mit gefährlicher Spannung.
- Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.
- Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen.
Gefahr
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu Brand führen.
- Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberflächen der Dunstabzugshaube regelmäßig gereinigt werden.
- Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel abwischen. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen könnten.
Fettfilter reinigen (Abluft- und Umluftbetrieb)
- Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge.
- Setzen Sie die Fettfilter erst wieder ein, wenn sie völlig getrocknet sind.
-
Behandeln Sie die Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt.
-
Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten.
- Die Verriegelung der Fettfilter 11 nach hinten schieben und die Fettfilter 11 vorsichtig nach unten abnehmen.
- Die Fettfilter 11 in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen.
- Sind die Fettfilter vollständig getrocknet, die Fettfilter hinten in die Aussparung einsetzen.
- Die Verriegelung nach hinten schieben, die Fettfilter 11 oben andrücken und die Verriegelung loslassen. Die Fettfilter 11 rasten ein.
- Stromversorgung wieder herstellen.
Kohlefilter erneuern (nur bei Umluftbetrieb)
Die Kohlefilter dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen).
- Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten.
- Die Verriegelung der Fettfilter 11 nach hinten schieben und die Fettfilter 11 vorsichtig nach unten abnehmen.
- Beide Kohlefilter 14 rechts und links des Motors im Uhrzeigersinn losdrehen und herausnehmen. Sie können sie im Hausmüll entsorgen.
- Die neuen Kohlefilter 14 wie im Abschnitt „Kohlefilter für Umluftbetrieb einsetzen“ gezeigt einsetzen und die Verriegelungen einrasten lassen.
- Die Fettfilter 11 hinten in die Aussparung einsetzen.
- Die Verriegelung nach hinten schieben, die Fettfilter 11 oben andrücken und die Verriegelung loslassen. Die Fettfilter 11 rasten ein.
- Stromversorgung wieder herstellen.
Wenn's mal ein Problem gibt
Fehlersuchtabelle
Gefahr
Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!
Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.
| Problem Mögliche Ursachen Lösungen, Tipps | ||
| Gebläse und Beleuchtung funktionieren nicht. | Das Gerät ist vom Netz getrennt. | Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät. Prüfen Sie die Haussicherung. |
| Beleuchtung funktioniert nicht. | LED-Leuchte defekt. Rufen Sie | unser Experten-Team an (siehe unten). |
| Gerüche werden nicht mehr ausreichend beseitigt/schwacher Luftstrom. | Die Filter sind verschmutzt. Fettfilter reinigen und/oder Kohlefilter erneuern (siehe Seite 23/24). | |
| Motor stoppt nach einigen Minuten | Das Gerät ist überhitzt und hat den internen Schutzschalter ausgelöst. | Das Gerät erhält nicht genug Zuluft (siehe nächsten Punkt.). |
| Schlechte Leistung der Abzugshaube im Abluftbetrieb. | Die Haube hat nicht genügend Zuluft. | Die Haube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauerkästen.Sicherheitshinweise auf Seite 6 beachten. |
| Der Abluftschlauch ist ge-knickt oder zu lang. | Prüfen Sie, ob der Abluftschlauch ge-knickt oder zu lang ist. | |
| Öl tropft vom Gerät herunter | Fettfilter verschmutzt. | Fettfilter reinigen (siehe Seite 23). |
| Schwirrender Ton | Fremdkörper im Ventilator. | Rufen Sie unser Experten-Team an (siehe unten). |
Unser Service
Sollten Sie den Fehler nicht selbst beheben können, rufen Sie bitte unser Experten-Team an:
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:
Gerätebezeichnung: Glaskaminhaube SY-3288B5-E8-C-900,
Bestellnummer 583 551
Experten-Team
Tel. 0 18 06 21 22 82
Mo. bis Fr. 7 ^00 – 20 ^00 Uhr
Sa. 8^00 - 16^00 Uhr
Mobilfunk max. 60 CentAnruf)
Technik-Service
Tel. 0 18 06 18 05 50
(0,20 €/Min. Festnetz / Mobilfunk max. 0,60 €/Min.)
Hinweis
für unsere Kunden in
Österreich:
Bitte wenden Sie sich an
die Fachberatungs-Hot-
line Ihres Versandhauses.
Umweltschutz leicht gemacht
Verpackungstipps
Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:
– Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).
Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.
Entsorgung des Geräts
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Elektro-Altgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
Deswegen sind Elektrogeräte mit dem nebenstehend abgebildeten Symbol gekennzeichnet.
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service.
Entsorgung der Kohlefilter für Umluftbetrieb
Die verbrauchten Kohlefilter können Sie mit dem Hausmüll entsorgen.
Stichwortverzeichnis
A
Abluftbetrieb 11,13
Altgeräte 27
Anbaustelle 13,14
B
Bedienung 21
Beleuchtung 22,30
Bezirksschornsteinfeger 7,11
D
Deckendurchbruch 7,11,13
E
Entsorgung
Gerät 27
F
Fehlersuchtabelle 25
Fettfilter reinigen 23
Fritieren 5
G
Gebläse 21
Gerätebezeichnung 26
Gewicht 30
K
Kernbohrung 13
Kohlefilter 9,20,24,30
Kontrolle 2
P
Problem beheben 25
R
Reinigung 23
S
Service 26
Sicherheitshinweise 4
Sicherheitshinweise für Abluftbetrieb 6
Stromanschluss 12
T
Technische Daten 32
U
Umluftbetrieb 11,20,24
Umweltschutz 27
W
Werkzeuge 13
Z
Zubehör 2
Technische Daten
Netzanschluss: 220 - 240 V\~/50 Hz
Beleuchtung: 2 LED-Leuchten
Leistung LED-Leuchten: 2 x 3 W
Leistung dekorative Leuchte: 6 W
Motorleistung: 190 Watt
Gesamtleistung: 202 Watt
Maße (B x T) 90 x 50 cm
Höhe 50 – 98 cm
Gewicht ca. 23,8 kg
Anschluss Abluftschlauch
an der Dunstabzugshaube: ∅ 15,3 cm
am Wanddurchbruch ∅ 15,0 cm
max. Luftdurchsatz bei Abluft 700 m ^3 /h
Schutzklasse: I
- Modellbezeichnung SY-3288B5-E8-C-900
– Bestellnr. 583 551
Zubehör (nicht im Lieferumfang enthalten)
- Kohlefilter, Bestellnummer 625444, zu bestellen über unser Experten-Team.
Experten-Team
Tel.: 0 18 06 21 22 82
Mo. bis Fr. 7 ^00 –20 ^00 Uhr
Sa. 8 ^00 –16 ^00 Uhr
0,20 Euro/Anruf
Festnetz / Mobilfunk
abweichend,
max. 0,60 Euro/Anruf
- Ihre Dunstabzugshaube stellt sich vor
- Ausstattungsmerkmale
- Kontrolle ist besser
- Zubehör (nicht im Lieferumfang enthalten)
- Bestimmungsgemäßer Gebrauch
- Hinweis
- Experten-Team
- Inhaltsverzeichnis
- Information
- Vorbereitung
- Bedienung
- Allgemeines
- Minuten für Ihre Sicherheit ...
- Begriffserklärung
- Gefahr
- Gefahr!
- Achtung
- Achtung!
- Wichtig!
- Sicherheitshinweise
- Stromschlaggefahr!
- Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!
- Verletzungsgefahr!
- Brandgefahr!
- Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!
- Verbrennungsgefahr!
- Beschädigungs-/Verletzungsgefahr durch unsachgemäße Installation!
- Besondere Sicherheitshinweise für Abluft betrieb
- Erstickungs-/Explosionsgefahr!
- Teileliste
- Kleinteile (im Beutel)
- Material zur Wandmontage
- Benötigtes Werkzeug (nicht im Lieferumfang enthalten)
- Informationen zur Montage
- Umluftbetrieb
- Stromanschluss
- Montage
- Werkzeuge und Hilfsmittel
- Schutzfolien entfernen
- Nur für Abluftbetrieb
- Dunstabzugshaube montieren
- Bohrlöcher für Halterungen setzen
- Montage der Kaminblenden
- Kohlefilter für Umluftbetrieb einsetzen
- Bedienelemente
- Gebläse
- Beleuchtung
- Pflege und Wartung
- Reinigung
- Fettfilter reinigen (Abluft- und Umluftbetrieb)
- Kohlefilter erneuern (nur bei Umluftbetrieb)
- Wenn's mal ein Problem gibt
- Fehlersuchtabelle
- Unser Service
- Technik-Service
- Umweltschutz leicht gemacht
- Verpackungstipps
- Entsorgung des Geräts
- Altgeräte dürfen nicht in den Hausmüll!
- Entsorgung der Kohlefilter für Umluftbetrieb
- Stichwortverzeichnis
- A
- B
- D
- E
- F
- G
- K
- P
- R
- S
- T
- U
- W
- Z
- Technische Daten
Marke : Hanseatic
Modell : SY-3288B5-E8-C-900
Kategorie : Dunstabzugshaube
