BEDIENUNGSANLEITUNG SY-3503F-P-C1-900 Hanseatic

Anleitung, Nr.: 91660

HC 20110823

Bestellnummer: 615748 (60 cm)

Bestellnummer: 615879 (90 cm)

Nachdruck, auch auszugsweise, nicht ge stat tet!

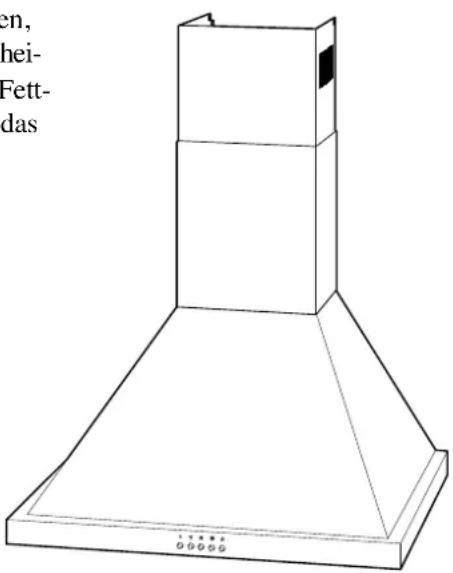

Ihre Dunstabzugshaube stellt sich vor

Diese Gebrauchsanleitung beschreibt zwei Dunstanzugshauben, die sich nur im Design und in der Anzahl der Fettfilter unterscheiden. Im Weiteren ist in den Abbildungen das Gerät mit zwei Fettfi ltern gezeigt. Alle Beschreibungen gelten jedoch auch für das Gerät mit drei Fettfi ltern.

Ausstattungsmerkmale

• Wandmontage
  – Wahlweise Abluft- oder Umluftbetrieb
• Drei Gebläsestufen
• Beleuchtung
  – Oberfl ächen aus Edelstahl und Glas
• Auswaschbarer Metall-Fettfilter (spülmaschinenfest)

Kontrolle ist besser

1. Gerät auspacken und alle Verpackungsteile, Kunststoffprofi le, Klebestreifen und Schaumpolster entfernen.

2. Prüfen Sie, ob die Lieferung vollständig ist:

– Einzelteile entsprechend der Teileliste, Seite 7
- Gebrauchsanleitung

1. Wenn die Lieferung unvollständig ist, benachrichtigen Sie bitte unsere Bestellannahme.

2. Kontrollieren Sie, ob das Gerät Transport- oder andere sichtbare Schäden aufweist.

Sollten Sie Schäden feststellen, nehmen Sie das Gerät nicht in Betrieb; benachrichtigen Sie bitte unsere Fachberatung. Geben Sie dabei bitte stets die Ge rä te be zeich nung und Bestell-Nummer an (siehe „Technische Daten“ auf Seite 24).

Mo. bis Fr. 7 ^00 –20 ^00 Uhr Sa. 8 ^00 –16 ^00 Uhr

0,14 Euro/Min.

Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.

Zubehör (nicht im Lieferumfang enthalten)

Bestellung siehe „Technische Daten“ auf Seite 24.

- Kohlefi lter (erforderlich für Umluftbetrieb)

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den

gewerblichen Einsatz ausgelegt.

Bevor Sie Ihr Ge rät montieren und benutzen, le sen SiebittezuerstdieSicherheitshinweiseunddieGebrauchs an lei tung aufmerksam durch. Nur so können

SiealleFunktionensicherundzuverlässignutzen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an jeden nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Ihre Dunstabzugshaube stellt sich vor 2 Ausstattungsmerkmale 2
Kontrolle ist besser 2
Zubehör (nicht im Lieferumfang enthalten) 2
Bestimmungsgemäßer Gebrauch 2
5 Minuten für Ihre Sicherheit ... 4 Begriffserklärung 4
Sicherheitshinweise 4
Besondere Sicherheitshinweise für Abluftbetrieb6
Teileliste 7
Informationen zur Montage 8 Umluftbetrieb 8
Abluftbetrieb 8
Stromanschluss 9
Montage 10 Werkzeuge und Hilfsmittel 10
Schutzfolien entfernen 10
Nur für Abluftbetrieb 10
Dunstabzugshaube montieren 11
Montage des Kamins 13
Kohlefilter für Umluftbetrieb einsetzen 15

Bedienung 16
Bedienelemente 16
Gebläse 16
Pfl ege und Wartung 17
Reinigung 17
Fettfi lter reinigen
(Abluft- und Umluftbetrieb) 17
Kohlefi lter erneuern
(nur bei Umluftbetrieb) 18
Wechseln der Glühlampen 19
Wenn's mal ein Problem gibt 21
Fehlersuchtabelle 21
Unser Service 21
Umweltschutz leicht gemacht 22
Verpackungstipps 22
Entsorgung des Gerätes 22
Entsorgung der Kohlefi liter für
Umluftbetrieb 22
Stichwortverzeichnis 23
Technische Daten 24
Zubehör (nicht im Lieferumfang enthalten) 24

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es ritne Särdelivendelben

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Ri si ko. Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung!

Mittleres Ri si ko. Missachtung der War nung kann ei nen Sikhoborsahn

Wichtig!

Geringes Risiko. Sach ver hal te, die im Um gang mit dem Ge rät beachtet wer den sollten.

Sicherheitshinweise

Erstickungsgefahr!

Verpackungsfolie sofort entsorgen. Sie kann zur tödlichen Falle für Kinder werden.

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung.

Gerät nicht anschließen und nicht in Betrieb nehmen, wenn Sie Schäden am Gerät – speziell an elektrischen Teilen – erkennen! Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unsere Fachberatung.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss Sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen.

Gefahr!

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften ausgeführt werden. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten.

Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr!

Benutzen Sie zur Montage eine stabile Stehleiter.

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr Sa. 8 ^00 –16 ^00 Uhr

0,14 Euro/Min.

Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.

Gefahr!

Der Abstand zwischen der Oberfläche der Kochstelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden. Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen.

Flambieren Sie nicht unter der Dunstabzugshaube!

Es besteht Brandgefahr. Fritiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung.

Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.

Halten Sie Ihre Dunstabzugshaube sauber. Fettablagerungen können sich bei starker Hitzeeinwirkung entzünden.

Achtung!

Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der Mitte der Kochstelle angebracht werden.

Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.

Bevor Sie die Löcher für die Wandbefestigung bohren, stellen Sie sicher, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).

Wichtig!

Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.

Besondere Sicherheitshinweise für Abluftbetrieb

Gefahr!

Dem Raum, in dem eine Dunstabzugshaube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.

Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.

Schließen Sie die Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin an! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

Wichtig!

Zum Abluftbetrieb ist ein Wanddurchbruch von mindestens 15,5 cm Durchmesser erforderlich. Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.

Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.

Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat.

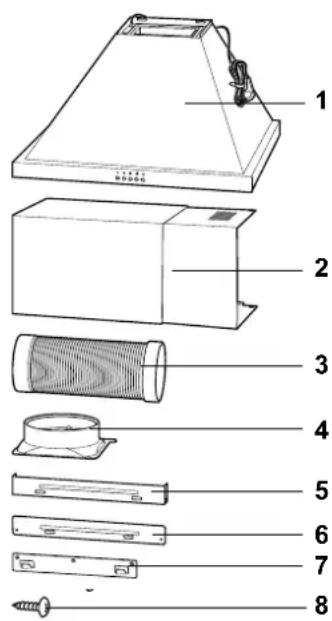

Teileliste

Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifi zieren.

Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Einzelteile vorhanden und unbeschädigt sind.

1 Dunstabzugshaube

2 Kaminblende 2-teilig

3 Abluftschlauch

4 Rückschlagsklappe

5 Wandhalterung für Kaminblende

6 Halteblech für Kaminblende

7 Wandhalterung für Dunstabzugshaube

Kleinteile (im Beutel)

8 10 Schrauben 8 mm, ∅ 4 mm

Material zur Wandmontage

Gefahr!

Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Dieses Material ist nicht im Lieferumfang enthalten. Sie können es jedoch im Fachhandel (z.B. einem Baumarkt) erwerben.

• 9 Dübel, mindestens 8 mm
• 9 Schrauben, mindestens 40 mm, ø 6 mm

Nicht im Lieferumfang enthalten

• Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb)
• längerer Abluftschlauch 15 cm, Länge 5 m, inkl. Befestigungsschelle

Die Bezugsquellen entnehmen Sie dem Kapitel „Technische Daten“ auf Seite 24.

Informationen zur Montage

Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb benutzt werden.

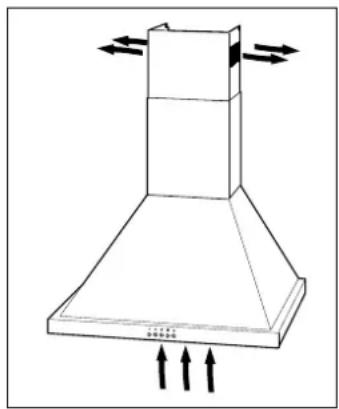

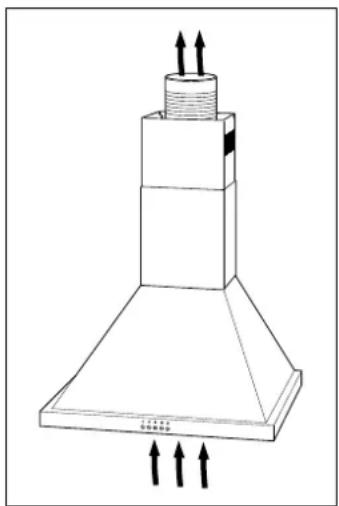

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch den Kohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten).

Vorteil: Einfache Montage

Nachteil: Mit zunehmender Verschmutzung des Kohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Kohlefi lter muss je nach Benutzung etwa alle sechs Monate erneuert werden.

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch ins Freie geleitet.

Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering.

Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durchmesser mit passendem Schlauchanschluss erforderlich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ ab Seite 4).

Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden. Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.

Beachten Sie unbedingt die Sicherheitshinweise, Seiten 4–6. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein.

Stromanschluss

Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen.

Gefahr!

Arbeiten an Elektroinstallationen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftragen Sie einen Elektrofachbetrieb.

Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müssen Sie den Stecker erreichen können.

Lassen Sie die Montage und elektrische Installation der Dunstabzugshaube nur von einer autorisierten Fachkraft vornehmen!

Montage

Werkzeuge und Hilfsmittel

Zur Montage benötigen Sie etwas handwerkliches Geschick. Beachten Sie die vorgegebene Reihenfolge der Montageschritte.

Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht:

• Kreuzschlitz-Schraubendreher, Größe 2
• Bohrmaschine mit Steinbohrer 8 mm
• Maßband/Zollstock
• Wasserwaage
• Bleistift
• stabile Stehleiter
• Abluftschlauch, ø 15 cm, für Abluftbetrieb, oder Kohlefilter für Umluftbetrieb

Wichtig!

Bei einigen Montageschritten wird die Arbeit sehr viel leichter, wenn Ihnen eine zweite Person beim Zureichen der Werkzeuge und Festhalten der Teile hilft.

Schutzfolien entfernen

Die lackierten Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab.

Verletzungsgefahr!

Beachten Sie, dass die Kaminblenden an einigen Stellen scharfe Kanten aufweisen können.

Nur für Abluftbetrieb

Bevor Sie die Haube montieren, muss der Wanddurchbruch (Kernbohrung) durch einen Fachbetrieb fertiggestellt sein.

Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen.

Wichtig!

Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.

Dunstabzugshaube montieren

Achtung!

Stellen Sie sicher, dass beim Bohren der Löcher keine Leitungen beschädigt werden.

Wichtig!

Unbedingt die Gebrauchsanleitung Ihres Gasherds beachten! Wird ein größerer Abstand als 65 cm vorgeschrieben, muss dieser berücksichtigt werden.

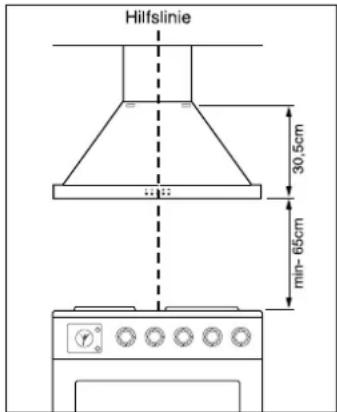

1. Um das Gerät exakt über der Mitte des Herds zu platzieren, zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).
2. Dunstabzugshaube 1 so an die Wand halten, dass der Abstand zum Herd (mind. 65 cm) eingehalten wird und die Mitte der Dunstabzugshaube und die senkrechte Hilfslinie fluchten.

Ausrichtung mit einer Wasserwaage prüfen.

1. An diesen Punkt den Mittelpunkt der Wandhalterung 7 anlegen und die drei Bohrlöcher markieren.

Wichtig!

Rücken Sie wenn möglich den Herd beiseite, so dass Sie genügend Platz für die Montage der Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.

1. An den markierten Stellen Löcher, Durchmesser mindestens ø 8 mm, in die Wand bohren.
2. Drei Schraubdübel in die Bohrlöcher stecken.
3. Die Wandhalterung 7 mit drei Schrauben an die Wand schrauben.

Hilfslinie 30,5cm min-65cm

Hilfslinie 7

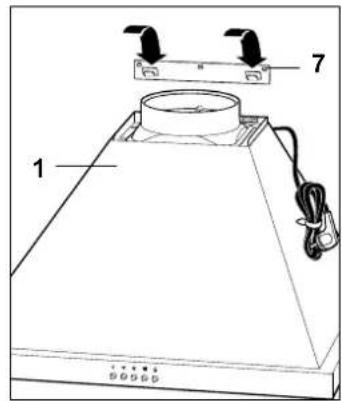

1. Die Rückschlagskappe 4 oben auf der Dunstabzugshaube 1 mit 4 Schrauben 8 festschrauben.

2. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 7 einhängen.

1a

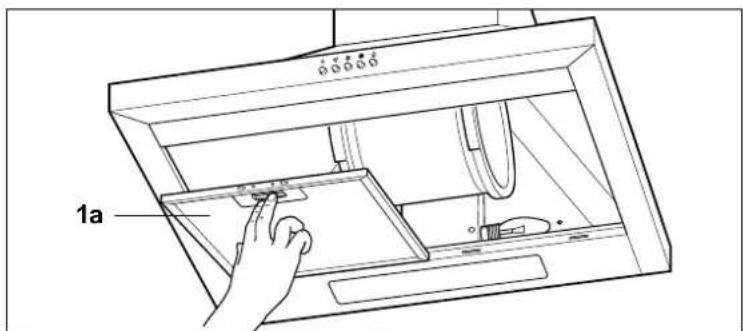

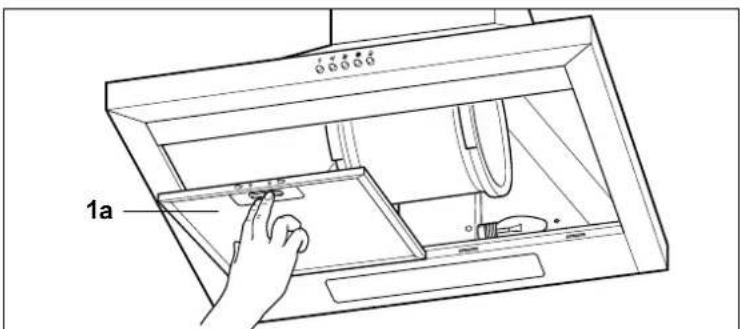

1. Die Verriegelung der Fettfilter 1a nach hinten schieben und die Fettfi lter vorsichtig nach unten abnehmen.

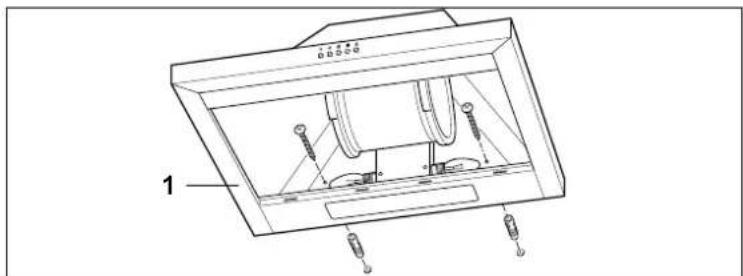

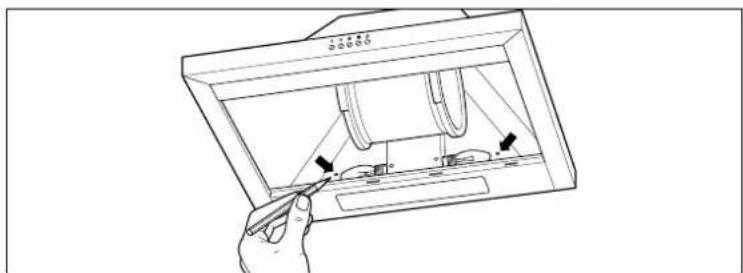

1. Die zwei Bohrlöcher anzeichnen.

2. Dunstabzugshaube 1 wieder abnehmen.

1

1. An den markierten Stellen Löcher, Durchmesser mindestens ø 8 mm, in die Wand bohren.

2. Zwei Schraubdübel in die Bohrlöcher stecken.

3. Dunstabzugshaube 1 wieder in die Wandhalterung 7 einhängen und mit zwei Schrauben an die Wand schrauben.

1 4 8

1 7

Montage des Kamins

Wichtig!

Achten Sie darauf, dass zwischen Decke und Wandhalterung mindestens 5 cm Platz für das Netzkabel bleiben.

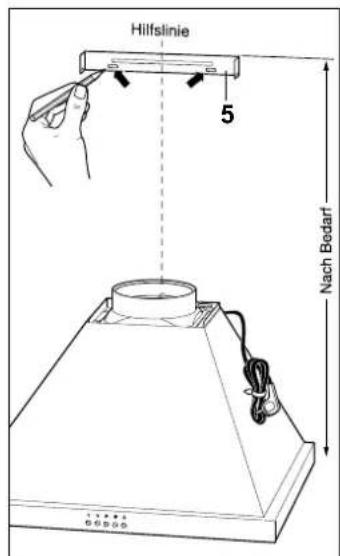

1. Wandhalterung 5 in der gewünschten Kaminhöhe waagerecht so an die Wand halten, dass die Mitte der Wandhalterung und die senkrechte Hilfslinie fluchten.

Die zwei Bohrlöcher anzeichnen.

1. An den markierten Stellen Löcher, Durchmesser mindestens ø 8 mm, in die Wand bohren.

2. Zwei Dübel in die Bohrungen schlagen.

3. Wandhalterung 5 mit zwei Schrauben an die Wand schrauben.

4. Halteblech 6 mit zwei Schrauben 8 an die untere Hälfte der Kaminblende 2 schrauben.

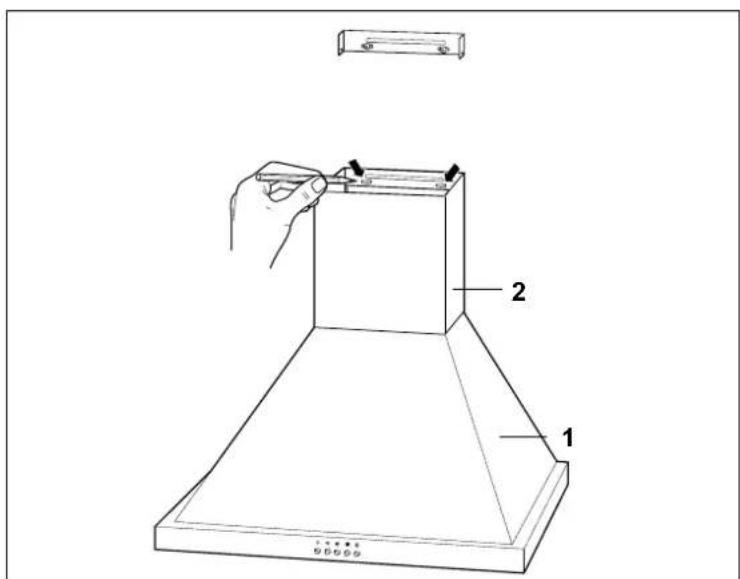

5. Kaminblende 2 oben auf die Dunstabzugshaube 1 stellen und zwei Bohrlöcher anzeichnen.

1. Kam inblende 2 wieder von der Dunstabzugshaube 1 herunternehmen und an den markierten Stellen Löcher, Durchmesser mindestens ø 8 mm, in die Wand bohren.

2. Zwei Dübel in die Bohrungen schlagen.

3. Kaminblende 2 wieder auf die Dunstabzugshaube 1 stellen und mit zwei Schrauben an die Wand schrauben.

Hilfslinie 5 Nach Bedarf

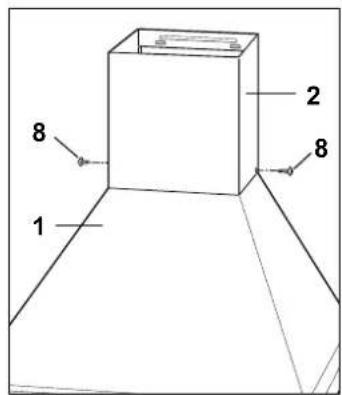

1. Kaminblende 2 unten mit 2 Schrauben 8 an der Dunstabzugshaube 1 befestigen.

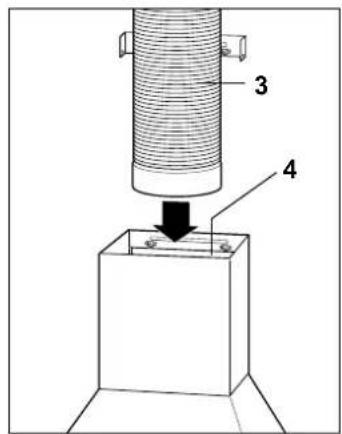

2. Bei Abluftbetrieb: den Abluftschlauch3 auf die Rückschlagskappe 4 schieben.
   12 Netzkabel verdeckt in den Kaminblenden zur Steckdose führen und Netzstecker in die Steckdose stecken.
3. Obere Hälfte der Kaminblende 2 bis zur Wandhalterung 5 hochziehen und mit zwei Schrauben 8 festschrauben.

1 8 2 8

Kohlefi Iter für Umluftbetrieb einsetzen

Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei regelmäßigem Gebrauch sollten Sie diese Filter mindestens alle sechs Monate wechseln. Sehen Sie dazu auch das Kapitel „Pflege und Wartung – Kohlefi Iter erneuern“, Seite 18.

1a

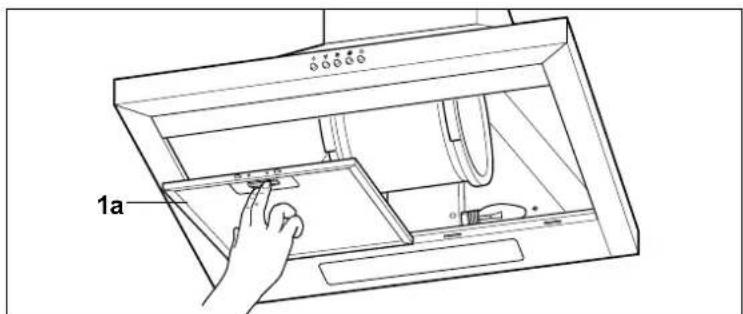

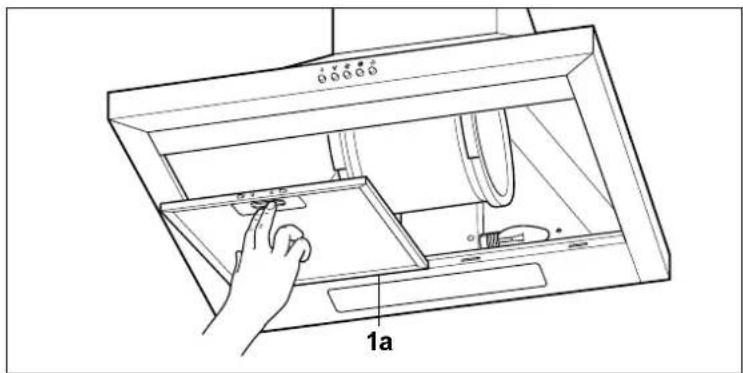

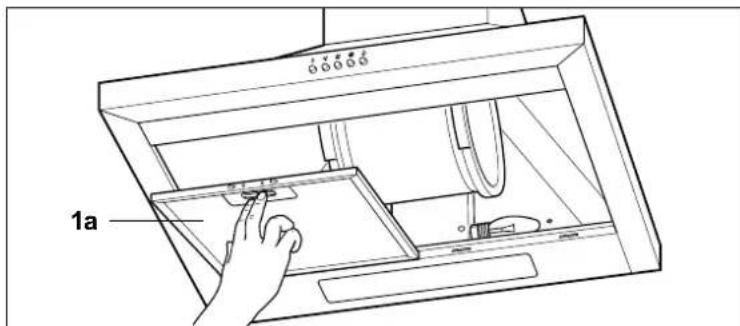

1. Die Verriegelung der Fettfilter 1a nach hinten schieben und die Fettfilter 1a vorsichtig nach unten abnehmen.

1b

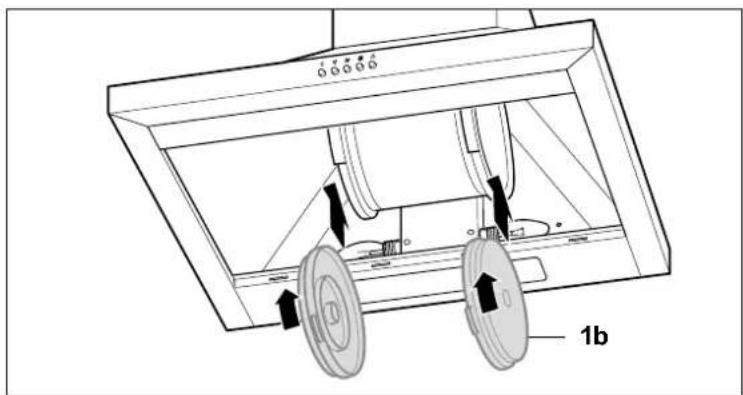

1. Die Kohlefilter 1b wie dargestellt rechts und links auf den Motor aufsetzen und festdrehen, dabei die Verriegelungen einrasten lassen.

2. Die Fettfi lter 1a mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen.

Bedienung

Bedienelemente

A Ausschalter für das Gebläse
B langsame Gebläsestärke
C mittlere Gebläsestärke
D hohe Gebläsestärke
E Ein-/Ausschalter für die Beleuchtung

Gebläse

Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar.

• Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt.

• Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.

• Mit den Tasten B (langsam), C (mittel) oder D (schnell) die gewünschte Gebläsestärke einstellen.

• Um das Gebläse auszuschalten, die Taste A 0 drücken.

Wichtig!

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Betriebsleuchte

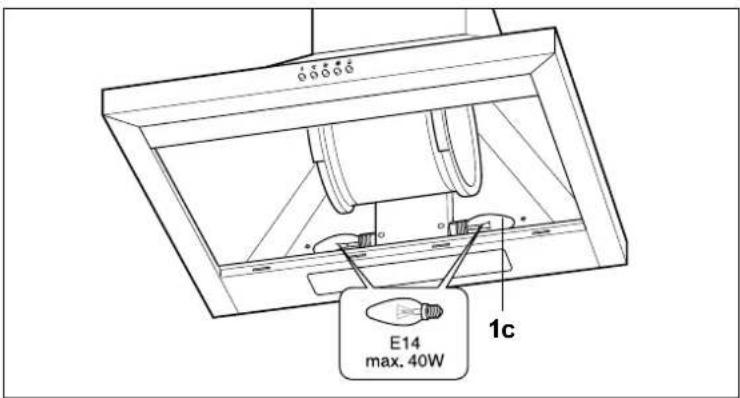

Ihre Dunstabzugshaube ist mit zwei Glühlampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

1. Taste E drücken, um die Beleuchtung einzuschalten.
2. Taste E erneut drücken, um die Beleuchtung auszuschalten.

0 A B C D E

Pflege und Wartung

Reinigung

Gefahr!

Vor dem Reinigen der Dunstabzugshaube muss der Netzstecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten.

Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberfl ächen der Dunstabzugshaube regelmäßig gereinigt werden.

Oberfl ächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel abwischen. Das Glas kann mit handelsüblichem Glasreiniger gesäubert werden. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen könnten.

Fettfi Iter reinigen (Abluft- und Umluftbetrieb)

Hinweis: Die 90 cm-Variante der Dunstabzugshaube ist mit drei Fettfiltern versehen. Hier wird im Allgemeinen der Filterwechsel bei der 60 cm-Variante mit zwei Fettfiltern beschrieben.

Gefahr!

Fettrückstände im Fettfilter können sich bei großer Hitze einwirkung entzünden. Deshalb ist es wichtig, dass der Fettfi liter regelmäßig gewechselt wird.

• Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge.
• Setzen Sie die Fettfilter erst wieder ein, wenn sie völlig getrocknet sind.
• Behandeln Sie die Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt.
• Netzstecker ziehen oder Strom an der entsprechenden Hauptsicherung abschalten.

1a

1. Die Verriegelung der Fettfi lter1a nach hinten schieben und die Fettfilter 1a vorsichtig nach unten abnehmen.

2. Die Fettfilter 1a in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen.

3. Sind die Fettfi lter1a vollständig getrocknet, die Fettfilter 1a hinten in die Aussparung einsetzen.
4. Die Verriegelung nach hinten schieben, die Fettfilter 1a oben andrücken und die Verriegelung loslassen. Die Fettfilter 1a rasten ein.
5. Stromversorgung wieder herstellen.

Kohlefi Iter erneuern (nur bei Umluftbetrieb)

Die Kohlefilter dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei regelmäßigem Gebrauch sollten die Filter etwa alle sechs Monate erneuert werden.

1. Netzstecker ziehen oder Strom an der entsprechenden Hauptsicherung abschalten.

1a

1. Die Verriegelung der Fettfi lter1a nach hinten schieben und die Fettfilter 1a vorsichtig nach unten abnehmen.

1b

1. Beide Kohlefi Iter 1b rechts und links des Motors losdrehen und herausnehmen. Sie können sie im Hausmüll entsorgen.

2. Die neuen Kohlefilter 1b wie dargestellt einsetzen und die Verriegelungen einrasten lassen.

3. Die Fettfilter 1a hinten in die Aussparung einsetzen.

4. Die Verriegelung nach hinten schieben, die Fettfilter 1a oben andrücken und die Verriegelung loslassen. Die Fettfilter 1a rasten ein.
5. Stromversorgung wieder herstellen.

Wechseln der Glühlampen

Sollte eine der Leuchten nicht mehr funktionieren, muss die Lampe ausgewechselt werden. Sie benötigen je eine Kerzenlampe mit E14-Sockel, 220-240 V, max. 40 Watt.

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung. Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. Berühren Sie keine stromführenden Teile im Inneren der Fassung.

Verbrennungsgefahr!

Lassen Sie die Lampe abkühlen, bevor Sie die Abdeckung abnehmen und die Lampe ausbauen.

Wichtig!

Berühren Sie die Lampe nicht mit den Fingern, da dies ihre Lebensdauer reduziert. Verwenden Sie ein trockenes Tuch.

1. Netzstecker ziehen oder Strom an der entsprechenden Haussicherung abschalten.

1a

1. Die Verriegelung der Fettfi lter1a nach hinten schieben und die Fettfilter 1a vorsichtig nach unten abnehmen.

E14 max. 40W 1c

1. Die defekte(n) Glühlampe(n) 1c aus dem Sockel herausdrehen und eine (zwei) neue einsetzen.
2. Die Fettfi lter 1a hinten in die Aussparung einsetzen.
3. Die Verriegelung nach hinten schieben, die Fettfilter 1a oben andrücken und die Verriegelung loslassen. Die Fettfilter 1a rasten ein.
4. Stromversorgung wieder herstellen.

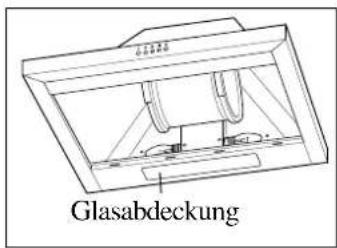

Wichtig!

Sollte die Glasabdeckung unterhalb der Glühlampen zerbrochen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glasabdeckung ersetzt worden ist. Bitte setzen Sie sich mit unserem Experten-Team in Verbindung (siehe „Unser Service“ auf Seite 21).

Glasabdeckung

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob sich die Störung be sei ti gen lässt.

Problem	Mögliche Ursachen	Lösungen, Tipps
Gebläse und Beleuchtung funktionieren nicht.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät. Prüfen Sie die Haussicherung.
Beleuchtung funktioniert nicht.	Glühlampe(n) defekt.	Glühlampe(n) auswechseln (Seite 19).
Gerüche werden nicht mehr ausreichend beseitigt/schwacher Luftstrom.	Die Filter sind verschmutzt.	Fettfilter reinigen und/oder Kohlefilter erneuern (siehe Seite 17/18).
Motor stoppt nach einigen Minuten	Das Gerät ist überhitzt und hat den internen Schutzschalter ausgelöst.	Das Gerät erhält nicht genug Zuluft (siehe unten).
Schlechte Leistung der Abzugshaube im Abluftbetrieb.	Die Haube hat nicht genügend Zuluft.	Die Haube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauerkästen.Sicherheitshinweise auf Seite 6 beachten.
	Der Abluftschlauch ist geknickt oder zu lang.	Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang ist. Hierzu Seite 10 beachten.
Öl tropft vom Gerät herunter	Fettfilter verschmutzt.	Fettfilter reinigen (siehe Seite 17).
Schwirrender Ton	Fremdkörper im Ventilator.	Rufen Sie den Service-Techniker.

Gefahr!

VersuchenSieniemals, dasdefekte—odervermeintlichdefekte—Gerätselbstzureparieren.

Siekönnensichundspätere Benutzerin Gefahrbringen. Nurautorisierte Fachkräftedürfen des Rapatraufen

Unser Service

Sollten Sie den Fehler nicht selbst beheben können, rufen Sie bitte unsere Fachberatung an:

Telefon [phone], Montag bis Freitag, 7:00 – 20:00 Uhr, Samstag 8:00 – 16:00 Uhr,

0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung: Kaminhaube SY-3503B-P-C1-600 und Bestellnummer 615748 für die 60 cm-

Variante oder

Kaminhaube SY-3503F-P-C1-900 und Bestellnummer 615879 für die 90 cm-

Variante.

Umweltschutz leicht gemacht

Verpackungstipps

Unsere Verpackungenwerdenausumweltfreundlichen, wiederverwertbaren Materialienhergestellt:

– Außenverpackung aus Pappe
-Formteileausgeschäumtem,FCKW-freiemPolystyrol(PS)
– Folien und Beutel aus Polyäthylen (PE)
–SpannbänderausPolypropylen(PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Elektro-Altgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem nebenstehend abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service.

Entsorgung der Kohlefilter für Umluftbetrieb

Die verbrauchten Kohlefilter können Sie mit dem Hausmüll entsorgen.

Stichwortverzeichnis

A

Abluftbetrieb 8

Abluftschlauch 7

Anbaustelle 10,11

B

Bedienung 15

Bezirksschornsteinfeger 6

D

Deckendurchbruch 6,10

E

Entsorgung

Gerät 21

Erstickungsgefahr 4

F

Fachberatung 4

Fehlersuchtabelle 20

Fettfi Iter reinigen 16

Flambieren 5

Fritieren 5

G

Gerätebezeichnung 20

H

Halogenlampe wechseln 18

K

Kernbohrung 6,10

Kohlefi lter 7,17

Kontrolle 2

P

Problem beheben 20

R

Reinigung 16

S

Service 20

Sicherheitshinweise 4

Sicherheitshinweise für Abluftbetrieb 6

Stromanschluss 9

Stromschlaggefahr 4

T

Technische Daten 23

U

Umluftbetrieb 8

Umweltschutz 21

Z

Zubehör 2

Technische Daten

Netzanschluss: 220 - 240 V\~/50 Hz

Beleuchtung: 2 Glühlampen, Sockel E14

Leistung einer Glühlampe: max. 40 W

Motorleistung: 125 Watt

Nennleistung: 205 Watt

Maße (B x T)

- 60 cm-Variante: 60 x 50 cm

- 90 cm-Variante: 90 x 50 cm

Höhe 70 – 108 cm

Gewicht

- 60 cm-Variante: ca. 15,5 kg

- 90 cm-Variante: ca. 19 kg

Anschluss Abluftschlauch ∅ 15 cm

max. Luftdurchsatz bei Abluft 500 m³/h

Schutzklasse: I

Modellbezeichnung

- 60 cm-Variante: SY-3503B-P-C1-600, Bestellnummer 615748

- 90 cm-Variante: SY-3503F-P-C1-900, Bestellnummer 615879

Zubehör (nicht im Lieferumfang enthalten)

• Kohlefilter, Bestellnummer 625444, zu bestellen über unser Experten-Team.
• längerer Abluftschlauch ø 15 cm, Länge 5 m, inkl. Befestigungsschelle (erforderlich für Abluftbetrieb), zu beziehen im Hachhandel (z.B. Baumarkt).

Experten-Team

Tel.: [phone]

Mo. bis Fr. 7 ^00 –20 ^00 Uhr Sa. 8 ^00 –16 ^00 Uhr

0,14 Euro/Min.

Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.
