Marke	V-ZUG
Modell	DF-E (Typen DF-E532855, DF-E632960)
Produkttyp	Dunstabzugshaube
Einbauart	Einbau im Oberschrank
Betriebsarten	Abluft- und Umluftbetrieb
Gebläsestufen	3 Leistungsstufen (1, 2, 3)
Beleuchtung	1 Halogenlampe 230 V / 28 W
Fettfilter	2 Metall-Fettfilter, spülmaschinengeeignet
Aktivkohlefilter	Optional: Standard (nicht waschbar) oder Longlife (waschbar)
Steuerung	Tasten am Gerät
Flachauszug	Herausziehbar, schaltet Gerät ein/aus
Stromversorgung	230 V / 50 Hz (gemäß Typenschild)
Reinigung Fettfilter	Monatlich im Geschirrspüler oder per Hand
Wechsel Standard Aktivkohlefilter	Alle 3–6 Monate
Reinigung Longlife Aktivkohlefilter	Monatlich im Geschirrspüler bei 65 °C
Lampenwechsel	Halogenlampe, Typ 230 V / 28 W
Sicherheit	Automatische Abschaltung bei eingeschobenem Flachauszug
Zubehör (optional)	Luftrecyclingcassette LRC1
Hersteller	V-ZUG AG, Industriestrasse 66, 6301 Zug, Schweiz

Häufig gestellte Fragen - DF-E V-ZUG

Wie schalte ich die Dunstabzugshaube ein?

Ziehen Sie den Flachauszug heraus. Die Beleuchtung und das Gebläse können erst eingeschaltet werden, wenn der Flachauszug etwas herausgezogen ist. Die beste Wirkung erzielen Sie bei ganz herausgezogenem Flachauszug.

Wie stelle ich die Gebläsestufe ein?

Drücken Sie die Taste 1 für Stufe 1, 2 für Stufe 2, 3 für Stufe 3. Zum Zurückschalten von Stufe 3 auf 2 drücken Sie 2, von Stufe 2 auf 1 drücken Sie 1. Zum Ausschalten aller Stufen drücken Sie die Taste 0.

Wie wechsle ich die Halogenlampe?

Schalten Sie die Stromversorgung aus (Sicherung herausdrehen oder Automaten ausschalten). Öffnen Sie die Beleuchtungsabdeckung, indem Sie beide Verriegelungsschieber nach hinten schieben und die Abdeckung nach unten schwenken. Schrauben Sie die alte Halogenlampe heraus und ersetzen Sie sie durch eine neue des gleichen Typs (230 V / 28 W). Schließen Sie die Abdeckung und schalten Sie die Stromversorgung wieder ein.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten bei normalem Gebrauch mindestens einmal im Monat gereinigt werden. Sie können im Geschirrspüler (Programm 'Intensiv' oder 'Stark' mit warmem Vorspülen) oder per Hand in heißem Spülwasser gereinigt werden. Nach der Reinigung wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Standard Aktivkohlefilter muss alle 3 bis 6 Monate ersetzt werden. Der Longlife Aktivkohlefilter kann monatlich gereinigt und nach etwa 3 Jahren ersetzt werden. Die Reinigung erfolgt im Geschirrspüler bei 65 °C, anschließend Trocknung im Backofen bei 100 °C für 60 Minuten.

Die Beleuchtung funktioniert nicht – was tun?

Überprüfen Sie die Sicherung bzw. den Sicherungsautomaten der Wohnungsinstallation. Stellen Sie sicher, dass die Stromversorgung vorhanden ist. Wenn beides in Ordnung ist, ist wahrscheinlich die Halogenlampe defekt und muss ausgewechselt werden.

Das Gerät entlüftet ungenügend – woran liegt das?

Mögliche Ursachen: Die Fettfilter sind verschmutzt (reinigen) oder der Aktivkohlefilter (bei Umluftbetrieb) ist abgenutzt oder verschmutzt. Tauschen Sie den Standardfilter aus oder reinigen/wechseln Sie den Longlife Filter.

Kann ich die Dunstabzugshaube auch im Umluftbetrieb verwenden?

Ja, das Gerät kann sowohl im Abluft- als auch im Umluftbetrieb eingesetzt werden. Für den Umluftbetrieb benötigen Sie einen Aktivkohlefilter (Standard oder Longlife), der die Luft von Gerüchen befreit. Die gereinigte Luft wird zurück in den Raum geleitet.

Wie schalte ich das Gerät komplett aus?

Schieben Sie den Flachauszug ganz hinein. Dadurch werden sowohl das Gebläse als auch die Beleuchtung ausgeschaltet, auch wenn beide noch eingeschaltet sind. Falls der Flachauszug wieder herausgezogen wird, schaltet das Gerät auf der zuletzt eingestellten Stufe ein.

Wo finde ich das Typenschild?

Entfernen Sie die Fettfilter. Das Typenschild befindet sich an der Innenseite des Gerätes. Dort finden Sie die Modellnummer, Fabrikationsnummer (FN) und weitere technische Daten.

BEDIENUNGSANLEITUNG DF-E V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nicht-beachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf einen Arbeitsschritt.
• Markiert eine Aufzählung.

Kennzeichnet nützliche Anwenderhinweise.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle:

Typ Modell-Nr. Masssystem

DF-E532855
DF-E632960

Ausführungsabweichungen sind im Text erwähnt.

Inhalt

1 Sicherheitshinweise 4

1.1 Vor der ersten Inbetriebnahme 4
1.2 Bestimmungsgemässe Verwendung 5
1.3 Bei Kindern im Haushalt 5
1.4 Zum Gebrauch 6

2 Gerätebeschreibung 8

2.1 Abluftmodell 8
2.2 Umluftmodell 8
2.3 Ausrüstung 9
2.4 Aufbau 10
2.5 Bedienungselemente 11

3 Bedienung 12

4 Pflege und Wartung 14

4.1 Gehäuse reinigen 14
4.2 Beleuchtungsabdeckung reinigen 14
4.3 Fettfilter reinigen 15
4.4 Standard Aktivkohlefilter austauschen 17
4.5 Longlife Aktivkohlefilter reinigen und auswechseln 18
4.6 Halogenlampe ersetzen 19

5 Störungen selbst beheben 20

5.1 Was tun, wenn ... 20

6 Zubehör und Ersatzteile 21

7 Technische Daten 22

8 Entsorgung 23

9 Notizen 24

10 Stichwortverzeichnis 25

11 Reparatur-Service 27

12 Kurzanleitung 28

1 Sicherheitshinweise

Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.

Gemäss IEC 60335-1 gilt vorschriftsgemäss:

- Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für die Sicherheit verantwortliche Person benutzen.

1.1 Vor der ersten Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. - Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.

1.2 Bestimmungsgemässe Verwendung

• Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel REPARATUR-SERVICE. Wenden Sie sich bei Bedarf an unseren Kundendienst.
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.

1.3 Bei Kindern im Haushalt

• Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.
• Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

1.4 Zum Gebrauch

• Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.
• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
• Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
• Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
• Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Fettfilter könnten dadurch entzündet werden und einen Brand auslösen.
• Beim Frittieren auf der Kochstelle ist das verwendete Gerät während des Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann sich leichter selbst entzünden.
• Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der Fettfilter.
• Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und gefülltem Kochgeschirr betrieben werden, damit das Gerät und die Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und Kohle-Kochherden.
• Während des Betriebes des Absauggebläses muss eine ausreichende Frischluftzufuhr gewährleistet sein, um störenden Unterdruck im Küchenraum zu vermeiden und um die optimale Abluftförderung zu ermöglichen.

• Vermeiden Sie querströmende Zugluft, welche den Dunst über der Kochstelle wegblasen könnte.

• Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frischluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte.

• Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffnungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
• Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Gerät stromlos zu machen (Schraubsicherungen ganz aus den Fassungen herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen).
• Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das Gerät eindringen kann. Verwenden Sie ein nur mässig feuchtes Tuch. Niemals das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.

2 Gerätebeschreibung

Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Oberschrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umluftbetrieb eingesetzt werden.

2.1 Abluftmodell

Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. Durch die Fettfilter wird die Luft gereinigt und über die Abluftleitung ins Freie geführt.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

2.2 Umluftmodell

Verwendung eines Aktivkohlefilters im Gerät

Die über der Kochstelle anfallenden Dünste werden im Anschluss an die Fettfilter über einen Aktivkohlefilter von störenden Gerüchen befreit. Die gereinigte Luft strömt anschliessend über das Gitter – oben am Gerät – in den Raum zurück.

Verwendung einer Luftrecyclingcassette LRC1

Das Gerät saugt die über der Kochstelle anfallenden Dünste durch die Fettfilter, welche die Fettpartikel zurückhalten. Die Luft wird anschliessend über eine Rohrleitung durch die Luftrecyclingcassette geblasen. In dieser ist ein Aktivkohlefilter eingebaut, der die Luft von Gerüchen befreit. Die gereinigte Luft wird strömungsgünstig durch das Ausblasgitter wieder in den Raum zurückgeblasen.

Der Aktivkohlefilter hat eine bessere Wirkung, wenn Sie auf den tieferen Lüfterstufen arbeiten.

2.3 Ausrüstung

• Flachauszug
  • 2 Absauggebläse mit 3 Leistungsstufen
• 2 Metall-Fettfilter
• Beleuchtung
  • 1 Aktivkohlefilter (nicht im Lieferumfang inbegriffen)

Die Absauggebläse besitzen 3 Leistungsstufen: 1, 2 und 3

• 1 = geringe, 2 = mittlere, 3 = starke Förderleistung.
  • Die Stufen 1 und 2 sind für Dauerbetrieb geeignet.
• Die Stufe 3 (stark) dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten. Anschliessend sollte auf Stufe 1 oder 2 zurückgeschaltet werden.

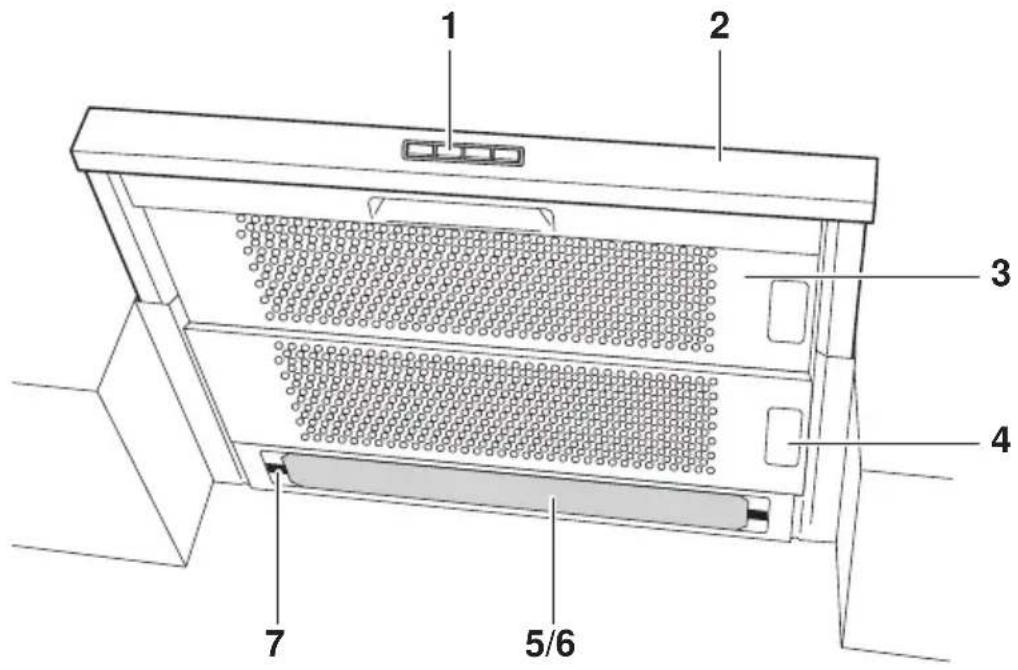

2.4 Aufbau

1 Bedienungselemente
2 Flachauszug
3 Metall-Fettfilter
4 Griffklappe
5 Beleuchtung
6 Beleuchtungsabdeckung
7 Verriegelungsschieber

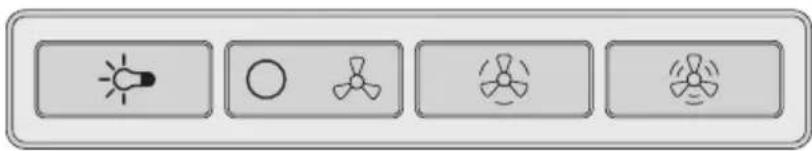

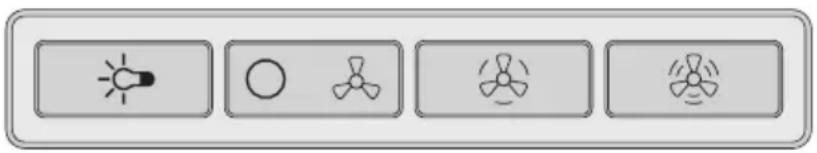

2.5 Bedienungselemente

Absauggebläse Stufe 1 EIN, alle Gebläsestufen AUS

Absauggebläse Stufe 2 EIN-AUS

Absauggebläse Stufe 3 EIN-AUS

Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen.

3 Bedienung

Gerät einschalten

▶Flachauszug herausziehen.

Die Beleuchtung und das Absauggebläse

können erst eingeschaltet werden, wenn der Flachauszug etwas herausgezogen ist.

Die beste Wirkung hat das Gerät, wenn der Flachauszug ganz herausgezogen ist.

Absauggebläse ein-/ausschalten

▶Stufe 1 EIN: Taste 1× antippen.
▶Stufe 2 EIN: Taste 1×antippen.
▶Stufe 3 EIN: Taste 1×antippen.

Zurückschalten von Stufe 3 auf Stufe 2:

▶Taste 1×antippen.

Zurückschalten von Stufe 2 auf Stufe 1:

▶Taste 1×antippen.

Alle Gebläsestufen ausschalten:

▶Taste × antippen.

Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Stufe 1 einzuschalten. Lassen Sie das Gerät nach dem Kochen noch ca. 15 Minuten weiterlaufen, damit die Gerüche abgezogen werden.

Beleuchtung ein-/ausschalten

▶Einschalten: Taste 1×antippen.
▶Ausschalten: Taste erneut antippen.

Gerät ausschalten

▶Flachauszug ganz hineinschieben. - Dadurch werden das Absauggebläse und die Beleuchtung ausgeschaltet, auch wenn beide noch eingeschaltet sind.

Wird der Flachauszug wieder etwas herausgezogen, schaltet das Absauggebläse auf der eingestellten Stufe ein bzw. die Beleuchtung geht an.

4 Pflege und Wartung

4.1 Gehäuse reinigen

Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen.

Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt.

Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten.

Aussenseite/Innenseite reinigen

- Aussenseiten mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

Auf den Innenseiten kann sich Fett und Kondenswasser neben den Fettfiltern ablagern.

▶Mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

4.2 Beleuchtungsabdeckung reinigen

Die Seitenteile sind nur auf das Glas aufgesteckt!

Bei Bedarf kann die Beleuchtungsabdeckung 1 zum Reinigen ausgehängt werden.

Beleuchtungsabdeckung 1 öffnen:

▶ Beide Verriegelungsschieber 2 nach hinten schieben und die Beleuchtungsabdeckung nach unten schwenken.
▶Die Beleuchtungsabdeckung im Spülwasserbad reinigen.

Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt.

▶Fettfilter in Geschirrspüler reinigen.
▶ Bei Geschirrspüler Programm «Intensiv» bzw. «Stark» mit warmem Vorspülen wählen.

Fettfilter können sich durch die Reinigung verfärben. Dies beeinträchtigt ihre Filterwirkung jedoch in keiner Weise.

Falls kein Geschirrspüler vorhanden ist:

▶Fettfilter in Spülwasserbad reinigen.
▶ Filter während ca. 2 Stunden in heissem Spülwasserbad einweichen und anschliessend mit Abwaschbürste reinigen.

Fettfilter ausbauen

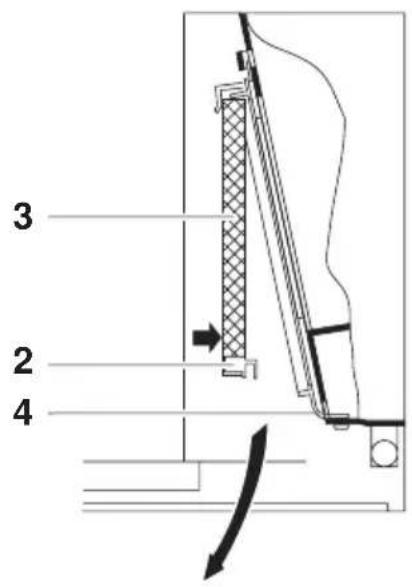

▶ Den Flachauszug 1 ganz hineinschieben.
Die versenkte Griffklappe 2 am rechten oder allenfalls linken Rand mit dem Finger eindrücken, damit sie ausklappt und sich greifen lässt.
▶ Die Griffklappe 2 fassen und gegen die Mitte des Gerätes ziehen.

- Dadurch löst sich der Fettfilter und kann nach unten ausgefahren werden.

▶Oberen Fettfilter auf die gleiche Art ausbauen.

▶ Den Flachauszug 1 vollständig hineinschieben.
▶ Den Fettfilter fassen und fixe Zentrierstifte auf einer Seite (links und rechts möglich) in die Aufnahmeschlitze für den oberen Fettfilter einführen.
▶ Die Zentrierstifte auf der anderen Seite mit Hilfe der Griffklappe 2 zurückziehen und einrasten lassen.

Vergewissern Sie sich, dass alle Zentrierstifte richtig in den Aufnahmeschlitzen sitzen. Erst dann lässt sich die Griffklappe 2 durch leichten Druck ganz einklappen. Sie muss bündig mit dem Fettfilter sein.

▶Unteren Fettfilter auf die gleiche Art einsetzen.

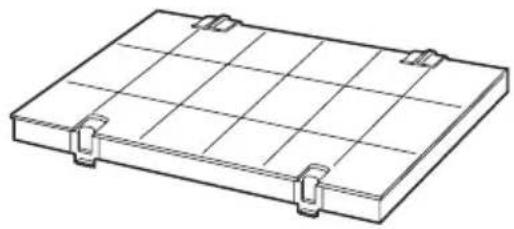

4.4 Standard Aktivkohlefilter austauschen

Schraubsicherung für das Gerät herausdrehen, bzw. Sicherungs-automat ausschalten.

Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt.

Der Standard Aktivkohlefilter ist nach einer Betriebszeit von 3 bis 6 Monaten zu ersetzen. Standard Aktivkohlefilter können nicht gewaschen oder regeneriert werden.

Der verschmutzte Standard Aktivkohlefilter kann im Haushaltkehricht entsorgt werden.

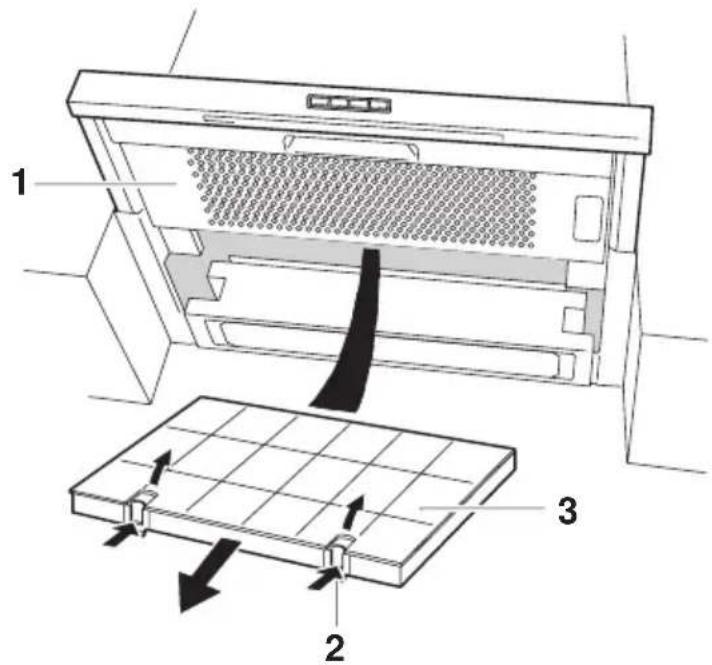

▶ Beide Metall-Fettfilter 1 entfernen.
▶ Die beiden roten Halteschieber 2 am Standard Aktivkohlefilter 3 nach oben drücken, gleichzeitig den Filter unten anheben und aus der Halterung 4 herausziehen.
▶ Den neuen Filter nach oben unter die Bügel schieben und unten an der Halterung 4 fixieren. Dazu die roten Halteschieber 2 einrasten lassen.
▶ Beide Metall-Fettfilter 1 wieder einsetzen.
▶ Die Schraubsicherung wieder hineindrehen bzw. den Sicherungsautomaten wieder einschalten.

4.5 Longlife Aktivkohlefilter reinigen und auswechseln

Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsautomaten ausschalten.

Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt.

Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat gereinigt werden. Der Longlife Aktivkohlefilter kann im Geschirrspüler bei 65 °C (Intensiv-Programm) gespült werden. Der Longlife Aktivkohlefilter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen können. Wenn nicht anders möglich, kann der Longlife Aktivkohlefilter auch im Spülbecken bei 60 °C mit handelsüblichem Spülmittel während einer Stunde eingelegt werden.

Anschliessend gut ausspülen.

Um die Aktivkohle wieder zu aktivieren, muss der Longlife Aktivkohlefilter ohne Rahmen im Backofen getrocknet werden.

▶ Ober-/Unterhitze oder Heissluft 100 °C wählen und Longlife Aktivkohlefilter 60 Minuten auf Gitterrost trocknen lassen.

Nach etwa 3 Jahren muss der Longlife Aktivkohlefilter ersetzt werden, da die Geruchsaufnahmefähigkeit reduziert wird. Der verschmutzte Longlife Aktivkohlefilter kann im Haushaltkehricht entsorgt werden.

▶Metall-Fettfilter herausnehmen und reinigen.
- Longlife Aktivkohlefilter herausnehmen und reaktivieren oder durch neuen Filter ersetzen.
▶Metall-Fettfilter wieder einsetzen.
▶Schraubsicherung wieder hineindrehen bzw. Sicherungsautomaten wieder einschalten.

4.6 Halogenlampe ersetzen

Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsautomat ausschalten.

Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen.

Beleuchtungsabdeckung 1 öffnen:

▶ Beide Verriegelungsschieber 2 nach hinten schieben, Beleuchtungsabdeckung nach unten schwenken.
▶Halogenlampe aus Fassung schrauben und durch neue Halogenlampe des gleichen Types ersetzen, bezugnehmend zu der Bezeichnung beim Lampengehäuse oder auf dem Typenschild.
▶ Beleuchtungsabdeckung 1 schliessen.
▶Schraubsicherung wieder eindrehen bzw. Sicherungsautomat wieder einschalten.

5 Störungen selbst beheben

5.1 Was tun, wenn ...

... die Beleuchtung nicht funktioniert

Mögliche Ursache Behebung
Sicherung oder Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung auswechseln.Sicherungsautomaten wieder einschalten.
Unterbruch in Stromversorgung.	Stromversorgung überprüfen.
Halogenlampe ist defekt.	Halogenlampe auswechseln.

... das Gerät ungenügend entlüftet

Mögliche Ursache Behebung
Die Fettfilter sind verschmutzt.	▶Die Fettfilter reinigen.
Der Aktivkohlefilter (bei Geräten mit Umluft-betrieb) ist abgebaut.	▶Den Standard Aktivkohlefilter austauschen.▶Den Longlife Aktivkohlefilter reinigen oder auswechseln.

6 Zubehör und Ersatzteile

Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben.

Halogenlampe 230 V / 28 W

Standard Aktivkohlefilter

Longlife Aktivkohlefilter

Die Halogenlampe kann auch im Fachhandel bezogen werden.

7 Technische Daten

Elektrischer Anschluss

▶Siehe Typenschild.

▶Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

8 Entsorgung

Verpackung

- Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

- Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen!

Sicherheit

• Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.
• Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.

Entsorgung

- Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung werden die Rohstoffe der Wiederverwertung zugeführt.

- Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.

- Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

9 N o t i z e n

10 Stichwortverzeichnis

A

Abluftmodell.... 8

Absauggebläse 12

Aktivkohlefilter 8

Anfragen 27

Aufbau 10

Ausrüstung 9

Ausschalten 13

B

Bedienung 12

Bedienungselemente ..... 10, 11

Beleuchtung.... 10, 13

Bestellungen 27

Betriebsstörungen 27

D

Deinstallation 23

E

Einschalten 12

Elektrischer Anschluss..... 22

Entsorgung 23

Ersatzteile 21

Bestellen 27

F

Fettfilter 10

Ausbauen 16

Einbauen 16

Reinigen 15

Flachauszug 10

G

Griffklappe 10

H

Halogenlampe Ersetzen.... 19

|

Inbetriebnahme 4

K

Kinder im Haushalt 5

Kurzanleitung. 28

L

Longlife Aktivkohlefilter Auswechseln 18

Reinigen 18

Luftrecyclingcassette 8

M

Modell-Nr. 2

P

Pflege 14

R

Reinigung 14

Fettfilter 15

Reparatur-Service 27

S

Service-Center 27

Servicevertrag 27

Sicherheit 23

Sicherheitshinweise Bei Kindern im Haushalt ..... 5

Bestimmungsgemässe Verwendung 5

Vor der ersten Inbetriebnahme . . . 4

Zum Gebrauch 6

Standard Aktivkohlefilter Austauschen 17

Störungen 20

Stufenwahl.... 12

Symbole 2

T

Technische Daten 22

Typ 2

Typenschild. 22

U

Umluftmodell....8

V

Verpackung. 23

Verriegelungsschieber ..... 10

W

Wartung 14

Z

Zubehör 21

Bestellen. 27

11 Reparatur-Service

Das Kapitel STÖRUNGEN SELBST BEHEBEN hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Servicetechnikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

▶Metall-Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

12 Kurzanleitung

Lesen Sie zuerst die Sicherheitshinweise in dieser Bedienungsanleitung!

▶Flachauszug herausziehen.

Beleuchtung

▶Taste 1×antippen.

Absauggebläse

▶Taste × -antippen (Stufe 1).
▶Taste 1×antippen (Stufe 2).
▶Taste 1×antippen (Stufe 3).

Ausschalten

▶Taste erneut antippen.
▶Taste erneut antippen oder
▶Flachauszug hineinschieben.

V-ZUG AG

Industriestrasse 66, 6301 Zug

Tel. [phone], Fax [phone]

[e-mail], www.vzug.ch

Service-Center: Tel. [phone]

J328.10-6
