DSDSR12g - Dunstabzugshaube V-ZUG - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	V-ZUG
Modell	DSDSR12g
Breite	90 cm
Tiefe	50 cm
Höhe	65–110 cm (je nach Einbau)
Gewicht	ca. 22 kg
Spannung	230 V / 50 Hz
Leistungsaufnahme	280 W
Betriebsarten	Abluft / Umluft
Steuerung	Touch-Bedienfeld
Beleuchtung	LED, 2 × 3 W
Luftstrom (Abluft)	max. 720 m³/h
Filter	Fettfilter (Edelstahl, spülmaschinengeeignet), Aktivkohlefilter (Umluft)
Geräuschpegel	44–66 dB(A)
Energieeffizienzklasse	A+
Montageart	Wandmontage, Unterbau
Reinigung	Fettfilter alle 4 Wochen reinigen; Aktivkohlefilter alle 6 Monate wechseln
Sicherheit	Automatische Abschaltung, Überhitzungsschutz
Reparatur	Ersatzteile über V‑ZUG Kundendienst verfügbar
Zubehör	Fernbedienung, Aktivkohlefilter Nachfüllset

Häufig gestellte Fragen - DSDSR12g V-ZUG

Wie wechsle ich den Aktivkohlefilter?

Öffnen Sie die Filterklappe, entnehmen Sie den alten Filter und setzen Sie den neuen Filter ein. Achten Sie auf die Einbaurichtung. Die Aktivkohlefilter sollten alle 6 Monate gewechselt werden.

Kann ich die Dunstabzugshaube im Umluftbetrieb nutzen?

Ja, die DSDSR12g ist sowohl für Abluft- als auch für Umluftbetrieb geeignet. Für Umluft benötigen Sie Aktivkohlefilter.

Wie reinige ich die Fettfilter?

Die Edelstahl-Fettfilter sind spülmaschinengeeignet. Entnehmen Sie sie und reinigen Sie sie im Geschirrspüler bei max. 65 °C. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen.

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie die Sicherung und die Stromversorgung. Falls das Problem bestehen bleibt, wenden Sie sich an den V‑ZUG Kundendienst. Versuchen Sie keine Reparatur selbst durchzuführen.

Wie stelle ich die Nachlaufzeit ein?

Drücken Sie die Timer-Taste am Bedienfeld. Mit jedem Tastendruck erhöht sich die Nachlaufzeit um 5 Minuten (max. 15 Minuten). Die Haube schaltet sich dann automatisch aus.

Warum ist die Dunstabzugshaube laut?

Geräusche können durch verschmutzte Filter oder eine blockierte Abluftleitung verursacht werden. Reinigen Sie die Fettfilter und überprüfen Sie den Abluftkanal auf Verstopfungen.

Kann ich die LED-Beleuchtung selbst wechseln?

Die LEDs sind fest verbaut und können nur von autorisiertem Fachpersonal ausgetauscht werden. Bei Defekt kontaktieren Sie den Kundendienst.

Welche Abluftleitung wird empfohlen?

Verwenden Sie ein glattes Rohr mit einem Durchmesser von 150 mm. Vermeiden Sie scharfe Knicke, um den Luftstrom nicht zu behindern.

Wie bediene ich die Touch-Steuerung?

Die Touch-Oberfläche reagiert auf leichte Berührungen. Wischen Sie nach links/rechts, um die Lüfterstufe zu ändern, und tippen Sie auf das Lichtsymbol, um die Beleuchtung ein-/auszuschalten.

Wie finde ich Ersatzteile?

Besuchen Sie die V‑ZUG Website oder kontaktieren Sie den Kundendienst. Halten Sie die Modellnummer DSDSR12g bereit, um die passenden Teile zu bestellen.

BEDIENUNGSANLEITUNG DSDSR12g V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Typ Produktfamilie	Masssystem
DSDSR12 64003 120

Ausführungsabweichungen sind im Text erwähnt.

Inhaltsverzeichnis

1 Sicherheitshinweise 5

1.1 Verwendete Symbole.... 5
1.2 Allgemeine Sicherheitshinweise 6
1.3 Vor der ersten Inbetriebnahme.... 7
1.4 Bestimmungsgemässe Verwendung.... 7
1.5 Bei Kindern im Haushalt 7
1.6 Zum Gebrauch....8

2 Entsorgung 10

3 Gerätebeschreibung 11

3.1 Abluftmodell 11
3.2 Umluftmodell mit Umluftbox.... 11
3.3 Ausrüstung 11
3.4 Aufbau 12
3.5 Bedien- und Anzeigeelemente.... 13
3.6 Fernbedienung.... 14

4 Bedienung 15

4.1 Fernbedienung aktivieren/deaktivieren.... 15
4.2 Gerät ein-/ausschalten.... 15
4.3 Beleuchtung ein-/ausschalten 16
4.4 Lichtintensität ändern.... 16
4.5 Lüfterstufe ändern 16
4.6 Intensivstufe ein-/vorzeitig ausschalten 16
4.7 Nachlaufzeit ein-/vorzeitig ausschalten.... 17
4.8 CleanAir-Funktion ein-/vorzeitig ausschalten.... 17
4.9 Sättigungsanzeige Metall-Fettfilter 18
4.10 Betrieb mithilfe der Bedien- und Anzeigeelemente 18

5 Pflege und Wartung 20

5.1 Gehäuse reinigen.... 20
5.2 Metall-Fettfilter reinigen 21

6 Störungen selbst beheben 23

6.1 Was tun, wenn .... 23

7 Zubehör und Ersatzteile 24

8 Technische Daten 25

9 Stichwortverzeichnis 26
10 Notizen 28
11 Service & Support 31

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung

Informationen zur Bedienungsanleitung

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
- Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

- Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen.

- Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Falls ein Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die festverlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1.3 Vor der ersten Inbetriebnahme

• Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
• Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.

1.4 Bestimmungsgemässe Verwendung

• Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel 'Service & Support'. Wenden Sie sich bei Bedarf an unseren Kundendienst.
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.

1.5 Bei Kindern im Haushalt

• Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.
• Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

1.6 Zum Gebrauch

• Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.
• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
• Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
• Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
• Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Metall-Fettfilter könnten dadurch entzündet werden und einen Brand auslösen.
• Beim Frittieren auf der Kochstelle ist das Gerät während des Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann sich leichter selbst entzünden.
• Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der Metall-Fettfilter.
• Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und gefülltem Kochgeschirr betrieben werden, damit das Gerät und die Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und Kohlekochherden.
• Während des Betriebes des Absauggebläses muss eine ausreichende Frischluftzufuhr gewährleistet sein, um störenden Unterdruck im Küchenraum zu vermeiden und um die optimale Abluftförderung zu ermöglichen.
• Vermeiden Sie querströmende Zugluft, welche den Dunst über der Kochstelle wegblasen könnte.

• Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Fri-schluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte.

• Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffnungen in Türen oder -Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.

• Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Gerät stromlos zu machen: Schraubsicherungen ganz aus den Fassungen herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen.
• Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das Gerät eindringen kann. Verwenden Sie ein nur mässig feuchtes Tuch. Niemals das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.

2 Entsorgung

Verpackung

- Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

- Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen!

Sicherheit

- Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.

- Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.

Entsorgung

- Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung werden die Rohstoffe der Wiederverwertung zugeführt.

- Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.

- Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

3 Gerätebeschreibung

Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.

Das Gerät wird im Abluftbetrieb eingesetzt.

3.1 Abluftmodell

Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

3.2 Umluftmodell mit Umluftbox

Der über der Kochstelle anfallende Dunst wird im Anschluss an die Metall-Fettfilter über eine Umluftbox mit integrierten Aktivkohle-Filtern weitgehend von störenden Gerüchen befreit und in den Raum zurückgeführt.

3.3 Ausrüstung

■ 1 Absauggebläse
4 Metall-Fettfilter
- Beleuchtung
- Fernbedienung

Das Absauggebläse besitzt 4 Leistungsstufen:

• 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe.
• Die Stufen 1–3 sind für Dauerbetrieb geeignet.
• Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten. Die Intensivstufe ist für sechs Minuten verfügbar.

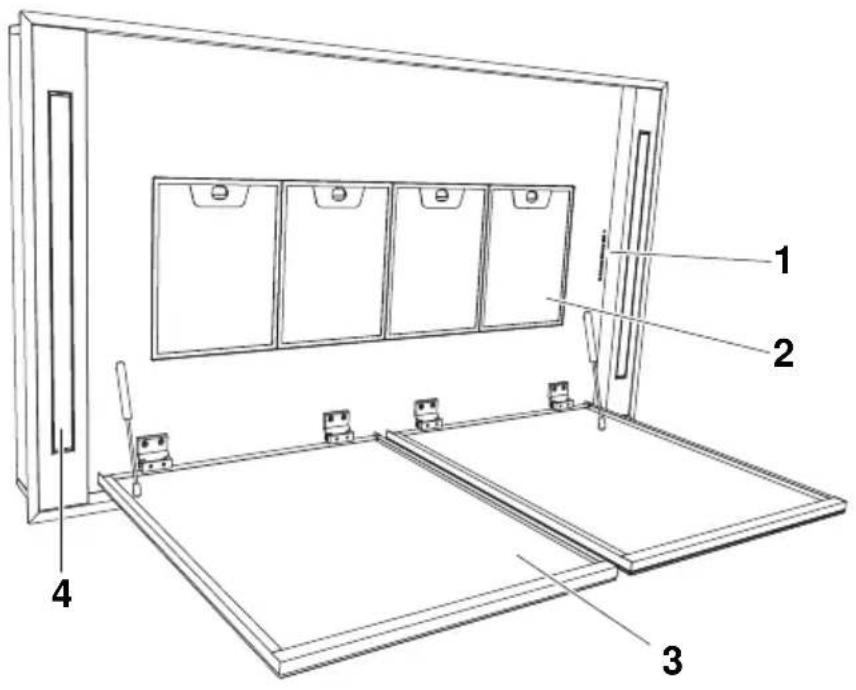

3.4 Aufbau

1 Bedien- und Anzeigeelemente
2 Metall-Fettfilter
3 Paneel, klappbar
4 Beleuchtung

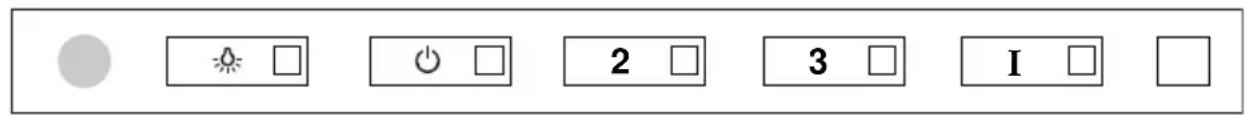

3.5 Bedien- und Anzeigeelemente

Infrarotschnittstelle für die Fernbedienung

Beleuchtung ein-/ausschalten bzw. Lichtintensität ändern

Lüfterstufe 1 bzw. Fernbedienung ein-/ausschalten

2 Lüfterstufe 2 ein-/ausschalten

3 □ Lüfterstufe 3 ein-/ausschalten

Lüfterstufe Intensiv einschalten bzw. Zurückstellen der Sättigunsanzeige

Sättigungsanzeige für Metall-Fettfilter

Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen.

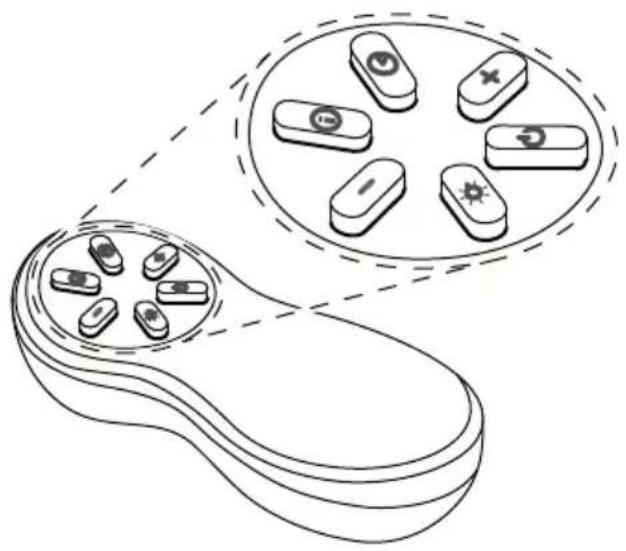

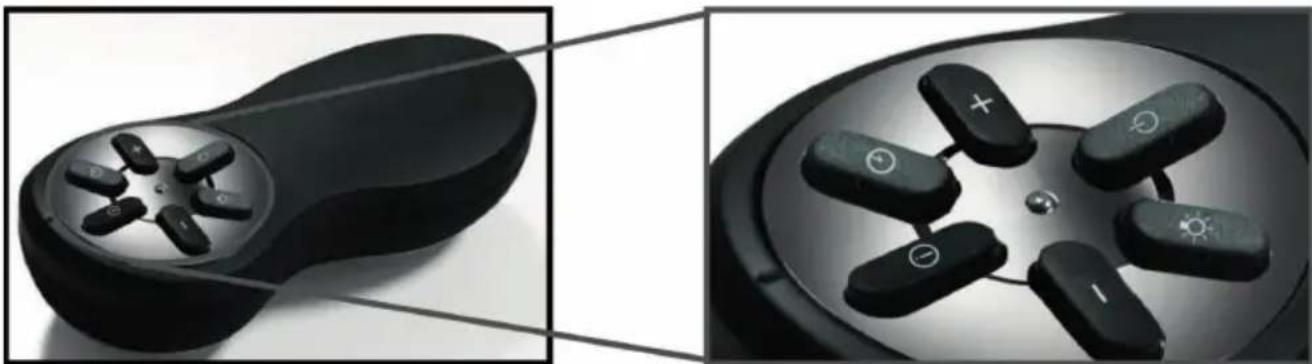

3.6 Fernbedienung

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).

Die Fernbedienung nicht in die Nähe von Hitzequellen legen. Die Batterien müssen vorschriftsmässig entsorgt werden.

Bedien- und Anzeigeelemente

Beleuchtung ein-/ausschalten / Lichtintensität ändern

Gerät ein-/ausschalten

— Stufenweise Lüfterstufe verringern

+ Stufenweise Lüfterstufe erhöhen

i Intensivstufe ein-/vorzeitig ausschalten

Nachlaufzeit bzw. CleanAir-Funktion ein-/vorzeitig ausschalten

4 Bedienung

4.1 Fernbedienung aktivieren/deaktivieren

Das Gerät kann mithilfe der Bedien- und Anzeigeelemente am Gerät oder mithilfe der Fernbedienung bedient werden.

Wir empfehlen, das Gerät mithilfe der Fernbedienung zu bedienen.

▶ Bei ausgeschaltetem Gerät Taste fünf Sekunden gedrückt halten.

– Die LED der Taste blinkt zweimal.
– Das Gerät kann nun mithilfe der Fernbedienung bedient werden.

▶ Bei ausgeschaltetem Gerät Taste erneut fünf Sekunden gedrückt halten.

• Die LED der Taste blinkt einmal.
• Das Gerät kann nur noch mithilfe der Bedien- und Anzeigeelemente bedient werden.

4.2 Gerät ein-/ausschalten

▶ Taste antippen.

– Das Gerät schaltet sich mit Lüfterstufe 1 ein.

▶ Taste erneut antippen.

– Das Gerät schaltet sich aus.

4.3 Beleuchtung ein-/ausschalten

▶ Taste antippen.

– Die Beleuchtung schaltet sich bei maximaler Intensität ein.

▶ Taste erneut antippen.

– Die Beleuchtung schaltet sich bei maximaler Intensität aus.

4.4 Lichtintensität ändern

▶ Bei eingeschalteter Beleuchtung Taste 🚫 zwei Sekunden gedrückt halten.

– Die Lichtintensität wird gesenkt.

▶ Bei gesenkter Lichtintensität Taste -antippen.

– Die Lichtintensität wird erhöht.

- Falls zuvor die Taste ^2 bei gesenkter Lichtintensität zwei Sekunden gedrückt gehalten oder bei normaler Lichtintensität angetippt wurde, schaltet sich die Beleuchtung aus.

Die Beleuchtung kann unabhängig vom Lüfterbetrieb benutzt werden.

4.5 Lüfterstufe ändern

▶ Taste antippen.

– Die nächsttiefere Lüfterstufe wird eingestellt.

▶ Taste - erneut antippen.

– Die nächsthöhere Lüfterstufe wird eingestellt.

4.6 Intensivstufe ein-/vorzeitig ausschalten

▶ Taste ⓘ antippen.

– Die Taste I □ leuchtet.

– Die Intensivstufe schaltet sich ein.

- Falls zuvor eine Lüfterstufe ausgewählt wurde, schaltet das Gerät nach sechs Minuten wieder auf diese Stufe zurück.

- Falls die Intensivstufe bei ausgeschaltetem Gerät angewählt wurde, schaltet sich das Gerät nach sechs Minuten aus.

▶ Taste ⓘ erneut antippen.

– Die Taste I □ erlischt.

– Die Intensivstufe schaltet sich vorzeitig aus.

4.7 Nachlaufzeit ein-/vorzeitig ausschalten

Bei der Nachlaufzeit laufen Motor, Lüfterräder und Beleuchtung 30 Minuten weiter und schalten sich anschliessend aus.

Die Nachlaufzeit kann nur über die Fernbedienung gewählt werden.

▶ Taste antippen.
▶ Taste – oder so oft antippen, bis die gewünschte Lüfterstufe erreicht ist.
▶ Taste antippen.

– Die Nachlaufzeitschaltet sich ein.

- Die LED der entsprechenden Lüfterstufe blinkt während 30 Minuten einmal pro Sekunde.

▶ Taste √ erneut antippen.

– Die LED der entsprechenden Lüfterstufe blinkt nicht mehr.

– Die Nachlaufzeit schaltet sich vorzeitig aus.

4.8 CleanAir-Funktion ein-/vorzeitig ausschalten

Die Luftabsaugung wird stündlich für zehn Minuten auf Lüfterstufe 1 eingeschaltet. Nach 24 Stunden schaltet sich die CleanAir-Funktion aus.

Die CleanAir-Funktion kann nur über die Fernbedienung gewählt werden.

▶ Taste ⬇ zwei Sekunden gedrückt halten.

– Die CleanAir-Funktion schaltet sich ein.

– Die LED der Taste blinkt zweimal pro Sekunde.

▶ Taste ∅ erneut zwei Sekunden gedrückt halten.

– Die LED der Taste ericht.
– Die CleanAir-Funktion schaltet sich vorzeitig aus.

4.9 Sättigungsanzeige Metall-Fettfilter

Nach 100 Betriebsstunden blinkt die Sättigungsanzeige □ bei ein- und ausgeschalteter Dunstabzugshaube. Der Sättigungsgrad ist erreicht, die Metall-Fettfilter müssen gereinigt werden.

Zurückstellen der Sättigungsanzeige

▶ Gerät und Beleuchtung ausschalten.
▶ Taste 3 □ drei Sekunden gedrückt halten.
– Die LED der Taste 3 □ blinkt dreimal.
– Die Sättigungsanzeige erlischt.

4.10 Betrieb mithilfe der Bedien- und Anzeigeelemente

Gerät ein-/ausschalten

▶ Taste / ☉ ☐ 2 ☐ / 3 ☐ oder I ☐ antippen.
– Die LED der entsprechenden Taste leuchtet.
– Die entsprechende Lüfterstufe schaltet sich ein.
▶ Taste erneut antippen.
– Das Gerät schaltet sich aus.

Beleuchtung ein-/ausschalten

▶ Taste antopen.
– Die Beleuchtung schaltet sich bei maximaler Intensität ein.
▶ Taste antippen.
– Die Beleuchtung schaltet sich bei maximaler Intensität aus.

Lichtintensität ändern

▶ Bei eingeschalteter Beleuchtung Taste zwei Sekunden gedrückt halten.

– Die Lichtintensität wird gesenkt.

▶ Bei gesenkter Lichtintensität Taste antippen.

– Die Lichtintensität wird erhöht.

Die Beleuchtung kann unabhängig vom Lüfterbetrieb benutzt werden.

Lüfterstufe ändern

▶ Taste /☐ ☐ 2 ☐ oder 3 ☐ antippen.

– Die LED der entsprechenden Taste leuchtet.

– Die entsprechende Lüfterstufe schaltet sich ein.

Intensivstufe ein-/vorzeitig ausschalten

▶ Taste □ antippen.

– Die LED der Taste I □ leuchtet.

- Falls zuvor eine Lüfterstufe ausgewählt wurde, schaltet das Gerät nach sechs Minuten wieder auf diese Stufe zurück.

- Falls die Intensivstufe bei ausgeschaltetem Gerät angewählt wurde, schaltet sich das Gerät nach sechs Minuten aus.

▶ Taste /☐ ☐ 2 ☐ oder 3 ☐ antippen.

– Die LED der Taste I □ erlischt.

– Die Intensivstufe schaltet sich vorzeitig aus.

– Die entsprechende Lüfterstufe schaltet sich ein.

5 Pflege und Wartung

5.1 Gehäuse reinigen

Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen.

Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten.

Aussenseiten reinigen

▶ Bei ausgeschaltetem Gerät Paneel nach unten schwenken.
- Aussenseiten mit leicht feuchtem Tuch und neutralem Reinigungsmittel säubern.

Innenseiten reinigen

Auf den Innenseiten kann sich Fett und Kondenswasser neben den Fettfiltern ablagern.

- Innenseiten mit leicht feuchtem Tuch und neutralem Reinigungsmittel säubern.

5.2 Metall-Fettfilter reinigen

Die Fettfilter können gereinigt werden.

Beim Geschirrspüler-Programm «Intensiv» - resp. «Stark» - mit warmem Vorspülen wählen. Der Fettfilter kann sich durch die Reinigung verfärben. Dies beeinträchtigt seine Filterwirkung jedoch in keiner Weise.

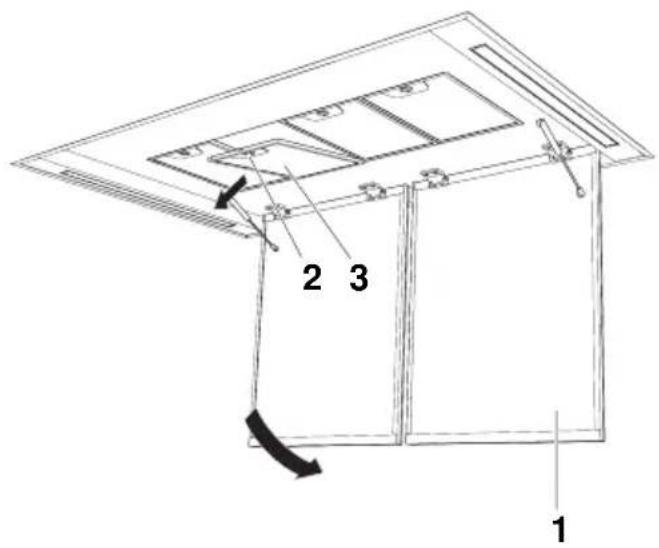

Ausbau

▶ Paneele 1 nach unten schwenken.
▶ Griff 2 nach hinten schieben und Fettfilter 3 nach unten ziehen.

Die Metall-Fettfilter nicht beschädigen.

Reinigung

Die Metall-Fettfilter müssen bei normalem Gebrauch mindestens alle zwei Monate, oder immer, wenn sich die Sättigungsanzeige ☐einschaltet, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Metall-Fettfilter gleich der Lebensdauer der Haube.

▶ Die Metall-Fettfilter in Geschirrspüler reinigen.
▶ Bei Geschirrspüler-Programm «Intensiv» – respektive «Stark» – mit warmem Vorspülen wählen.

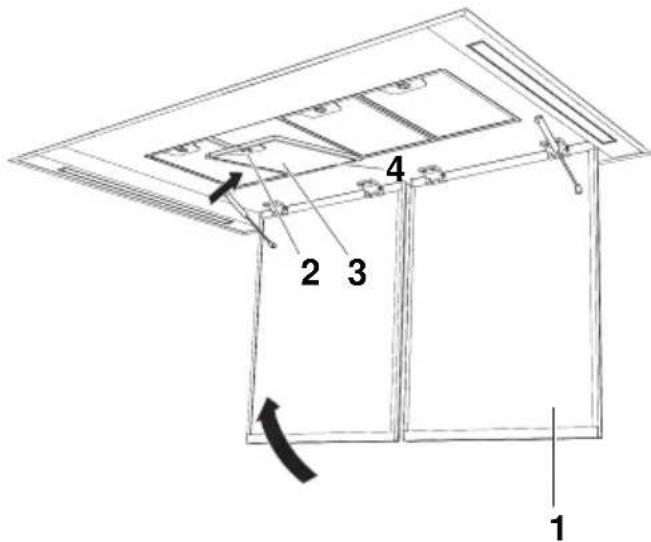

Einbau

▶ Je einen Fettfilter 3 in die Halterung 4 einsetzen.
▶ Griff 2 nach hinten drücken und Fettfilter 3 oben in Halterung einrasten lassen.
▶ Paneele 1 nach oben schwenken.

Umluftbetrieb mit Umluftbox

Pflege und Wartung sowie Austausch der Aktivkohlefilter siehe Anleitung Umluftbox.

6 Störungen selbst beheben

6.1 Was tun, wenn ...

... die Beleuchtung nicht funktioniert

Mögliche Ursache Behebung
Sicherung oder Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung auswechseln.Sicherungsautomat wieder einschalten.
Unterbruch in der Stromversorgung.	Stromversorgung überprüfen.
LED ist defekt.	Kontaktieren Sie den Kundendienst.

... das Gerät ungenügend entlüftet

Mögliche Ursache Behebung
▪ Fettfilter sind verschmutzt.	▸ Fettfilter reinigen.
▪ Die Frischluftzufuhr ist un-genügend.	▸ Frischluftzufuhr gewährleisten.
▪ Nur bei Umluftmodell mit Umluftbox: Die Aktifkohlefilter sind gesättigt.	▸ Aktivkohlefilter ersetzen.

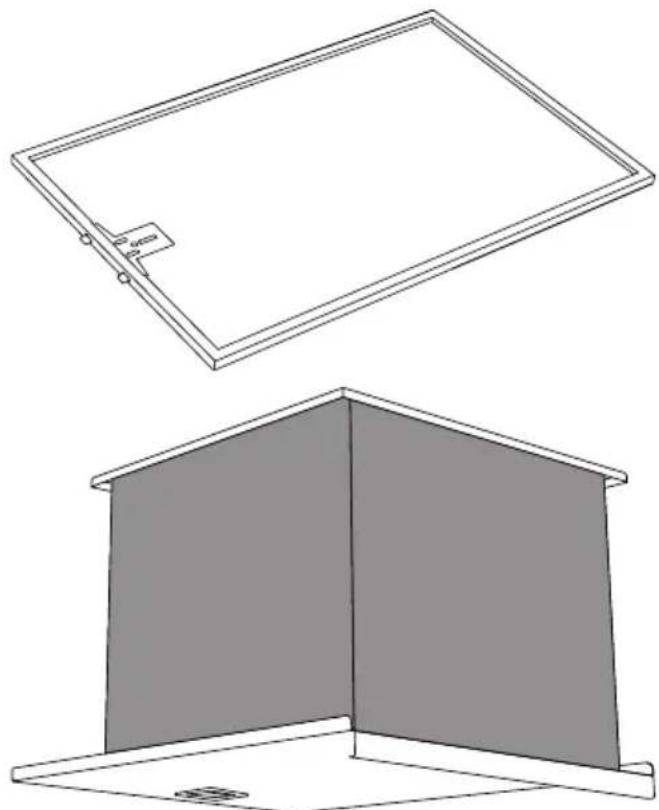

7 Zubehör und Ersatzteile

Bei Bestellungen bitte Produktfamilie des Gerätes und genaue Bezeichnung des Zubehörs oder des Ersatzteils angeben.

Metall-Fettfilter

Aktivkohlefilter für die Umluftbox

Elektrischer Anschluss

▶ Siehe Typenschild.

▶ Metall-Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

9 Stichwortverzeichnis

A

Abluftmodell.... 11

Aktivkohlefilter 11

Anfragen 31

Anzeigeelemente Fernbedienung.... 14

Haube.... 13

Aufbau.... 12

Ausrüstung.... 11

B

Bedienelemente Fernbedienung.... 14 Haube.... 13

Beleuchtung An der Haube.... 18 Mit Fernbedienung .... 16

C

CleanAir-Funktion.... 17

D

Deinstallation 10

E

Elektrischer Anschluss.... 25

Entsorgung.... 10

Ersatzteile 24

F

Fernbedienung 14 Aktivieren/deaktivieren 15

G

Gehäuse reinigen.... 20

Gerät ein-/ausschalten An der Haube.... 18 Mit Fernbedienung .... 15

Gültigkeitsbereich 2

|

Inbetriebnahme 7

Intensivstufe An der Haube.... 19 Mit Fernbedienung .... 16

K

Kinder im Haushalt 7

L

Lichtintensität ändern An der Haube.... 19 Mit Fernbedienung .... 16

Lüfterstufe ändern An der Haube.... 19 Mit Fernbedienung .... 16

M

Metall-Fettfilter Ausbauen.... 21 Einbauen.... 21 Reinigen .... 21 Sättigungsanzeige.... 18

Modellnummer.... 2

N

Nachlaufzeit ein-/vorzeitig ausschalten 17 Notizen 28

P

Produktfamilie.... 2

S

Sättigungsanzeige 18

Sicherheitshinweise Allgemeine.... 6 Bei Kindern im Haushalt .... 7 Bestimmungsgemässe Verwendung 7 Vor der ersten Inbetriebnahme.... 7 Zum Gebrauch.... 8

Störung

Beleuchtung funktioniert nicht ..... 23

Gerät entlüftet ungenügend 23

Symbole.... 5

T

Technische Daten.... 25

Typ 2

Typenschild 25

U

Umluftmodell mit Umluftbox.... 11

V

Verpackung.... 10

W

Was tun, wenn

Die Beleuchtung nicht funktioniert 23

Was tun, wenn ...

Das Gerät ungenügend entlüftet .... 23

Z

Zubehör 24

10 Notizen

Im Kapitel «Störungen selbst beheben» erhalten Sie wertvolle Hinweise bei kleineren Betriebsstörungen. So ersparen Sie sich die Anforderung eines Service-technikers und die daraus möglicherweise entstehenden Kosten.

Die V-ZUG-Garantieinformationen finden Sie unter www.vzug.com →Service

→Garantieinformationen. Bitte lesen Sie sie aufmerksam durch.

Registrieren Sie Ihr V-ZUG-Gerät bitte umgehend:

• online via www.vzug.com→Service→Garantieerfassung oder
• mittels der beigelegten Registrierkarte.

Sie profitieren so bei einem möglichen Störungsfall bereits während der Garantiezeit des Gerätes von bester Unterstützung. Für die Registrierung benötigen Sie die Fabrikationsnummer (FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes.

Meine Geräteinformationen:

FN: ____ Gerät: ____

Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank.

▶ Metall-Fettfilter entfernen.

– Das Typenschild befindet sich an der Innenseite des Gerätes.

Ihr Reparaturauftrag

Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes V-ZUG-Service-Center. Bei Ihrer telefonischen Auftragserteilung vereinbaren wir mit Ihnen einen auf Wunsch umgehenden Besuchstermin vor Ort.

Allgemeine Anfragen, Zubehör, Servicevertrag

Gerne hilft Ihnen V-ZUG bei allgemeinen administrativen und technischen Anfragen, nimmt Ihre Bestellungen für Zubehör und Ersatzteile entgegen oder informiert Sie über die fortschrittlichen Serviceverträge. Sie erreichen uns dazu unter Tel. + 41 58 767 67 67 oder via www.vzug.com.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Fernbedienung aktivieren

▶ Bei ausgeschaltetem Gerät Taste ☐ ☐ fünf Sekunden gedrückt halten.

– Die LED der Taste ◎ □ blinkt zweimal.

– Das Gerät kann nun mithilfe der Fernbedienung bedient werden.

Bedien- und Anzeigeelemente der Fernbedienung

Beleuchtung ein-/ausschalten / Lichtintensität ändern

Gerät ein-/ausschalten

Stufenweise Lüfterstufe verringern

Stufenweise Lüfterstufe erhöhen

Intensivstufe ein-/vorzeitig ausschalten

Nachlaufzeit bzw. CleanAir-Funktion ein-/vorzeitig ausschalten
