BEDIENUNGSANLEITUNG DK-Si V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Typ Modell-Nr. Masssystem
DKS5i 61005 55
DKS6i 61006 60

Ausführungsabweichungen sind im Text erwähnt.

Inhaltsverzeichnis

1 Sicherheitshinweise 5

1.1 Verwendete Symbole 5
1.2 Allgemeine Sicherheitshinweise 6
1.3 Vor der ersten Inbetriebnahme 6
1.4 Bestimmungsgemässe Verwendung 7
1.5 Bei Kindern im Haushalt 7
1.6 Zum Gebrauch 8

2 Entsorgung 10

3 Ihr Gerät 11

3.1 Gerätebeschreibung 11
3.2 Abluftmodell 11
3.3 Umluftmodell 11
3.4 Ausrüstung 11
3.5 Aufbau 12
3.6 Bedienelemente 12

4 Bedienung 13

4.1 Absauggebläse einschalten 13
4.2 Lüfterstufe einstellen 13
4.3 Beleuchtung ein-/ausschalten 13
4.4 Absauggebläse ausschalten 13

5 Pflege und Wartung 14

5.1 Gehäuse reinigen 14
5.2 Fettfilter und Innenfläche reinigen 14
5.3 Fettfilter ausbauen 15
5.4 Fettfilter einbauen 15
5.5 Halogenlampe ersetzen 16

6 Störungen selbst beheben 17

6.1 Was tun, wenn .... 17

7 Zubehör und Ersatzteile 18

8 Technische Daten 19

9 Notizen 20

10 Stichwortverzeichnis 22
11 Reparatur-Service 23

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.

Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung

Informationen zur Bedienungsanleitung

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. - Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
• Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.

Gemäss IEC 60335-1 gilt vorschriftsgemäss:

- Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für die Sicherheit verantwortliche Person benutzen.

1.3 Vor der ersten Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

- Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.

1.4 Bestimmungsgemässe Verwendung

- Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.

- Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel 'Reparatur-Service'. Wenden Sie sich bei Bedarf an unseren Kundendienst.

- Es dürfen nur Original-Ersatzteile verwendet werden.

- Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.

1.5 Bei Kindern im Haushalt

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

- Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

1.6 Zum Gebrauch

• Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.
• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
• Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
  •Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
• Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Fettfilter könnten dadurch entzündet werden und einen Brand auslösen.
• Beim Frittieren auf der Kochstelle ist das verwendete Gerät während des Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann sich leichter selbst entzünden.
  •Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der Fettfilter.
  •Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und gefülltem Kochgeschirr betrieben werden, damit das Gerät und die Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und Kohle-Kochherden.
• Während des Betriebes des Absauggebläses muss eine ausreichende Frischluftzufuhr gewährleistet sein, um störenden Unterdruck im Küchenraum zu vermeiden und um die optimale Abluftförderung zu ermöglichen.
• Vermeiden Sie querströmende Zugluft, welche den Dunst über der Kochstelle wegblasen könnte.
• Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frischluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte.

- Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder - Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffnungen in Türen oder - Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.

- Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Gerät stromlos zu machen (Schraubsicherungen ganz aus den Fassungen herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen).

- Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das Gerät eindringen kann. Verwenden Sie ein nur mässig feuchtes Tuch. Niemals das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.

2 Entsorgung

Verpackung

- Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

- Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen!

Sicherheit

• Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.
• Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
• Den Türverschluss entfernen oder unbrauchbar machen.

Entsorgung

- Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung werden die Rohstoffe der Wiederverwertung zugeführt.

- Auf dem Typenschild des Gerätes ist das Symbol darauf hin, dass eine Entsorgung im normalen H zulässig ist.

algebildet. Es weist

•Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

3 Ihr Gerät

3.1 Gerätebeschreibung

Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Ober-schrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umlulftbetrieb eingesetzt werden.

3.2 Abluftmodell

Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. Durch die Fettfilter wird die Luft gereinigt und über die Abluftleitung ins Freie geführt.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

3.3 Umluftmodell

Verwendung einer Luftrecyclingcassette LRC1

Das Gerät saugt die über der Kochstelle anfallenden Dünste durch den Fettfilter, welcher die Fettpartikel zurückhält. Die Luft wird anschliessend über eine Rohrleitung durch die Luftrecyclingcassette geblasen. In dieser ist ein Aktiv-kohlefilter eingebaut, der die Luft von Gerüchen befreit. Die gereinigte Luft wird strömungsgünstig durch das Ausblasgitter wieder in den Raum zurückgeblasen.

3.4 Ausrüstung

•1 Absauggebläse
- Beleuchtung
•1 Fettfilter

3.5 Aufbau

1 Dunstklappe
2 Fettfilter mit stabiler Metallfassung
3 Beleuchtung

3.6 Bedienelemente

Lüfterstufenschalter

Lichtschalter

4 Bedienung

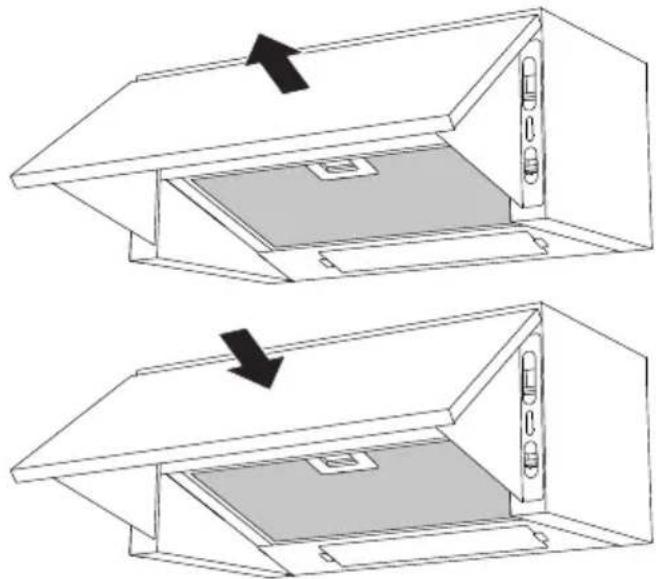

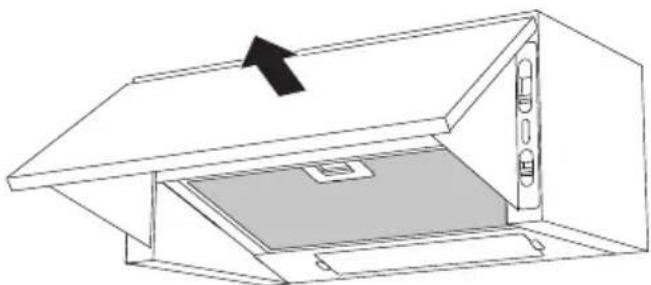

4.1 Absauggebläse einschalten

▶ Dunstklappe ausschwenken. - Absauggebläse ist eingeschaltet.

4.2 Lüfterstufe einstellen

▶ Mit Lüfterstufenschalter gewünschte Lüfterstufe einstellen.

4.3 Beleuchtung ein-/ausschalten

▶ Mit Lichtschalter Beleuchtung ein- oder ausschalten.

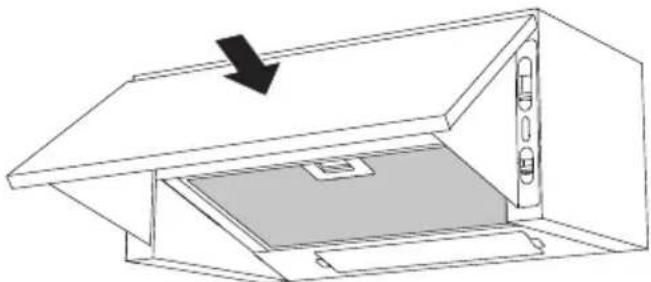

4.4 Absauggebläse ausschalten

▶ Dunstklappe einschwenken. - Absauggebläse ist ausgeschaltet.

5 Pflege und Wartung

5.1 Gehäuse reinigen

Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen.

Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt.

Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten.

Aussenseite/Innenseite reinigen

- Aussenseiten mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

Auf den Innenseiten kann sich Fett und Kondenswasser neben den Fettfiltern ablagern.

- Mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

5.2 Fettfilter und Innenfläche reinigen

Die Innenfläche des Gerätes und der Fettfilter müssen regelmässig (nach ca. 40 bis 80 Betriebsstunden, je nach Betriebsbedingungen) gereinigt werden.

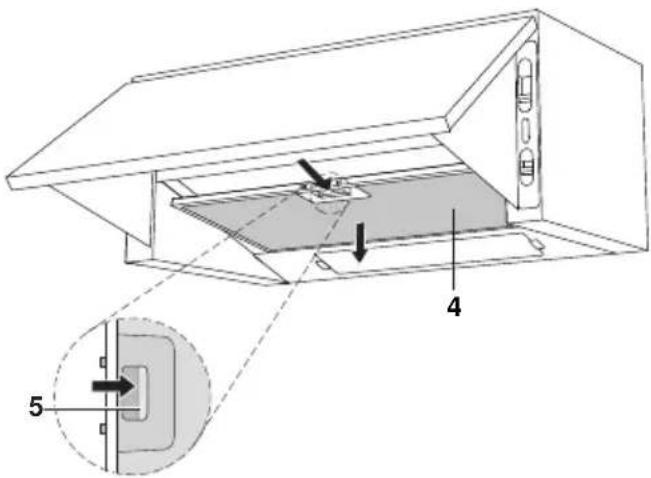

5.3 Fettfilter ausbauen

▶ Dunstklappe ausschwenken und Gerät ausschalten.
▶ Bei Fettfilter 4 den Griff 5 nach hinten schieben.
- Fettfilter löst sich.
▶ Fettfilter aus Halterung nehmen.
▶ Fettfilter im Spülwasserbad oder separat im Geschirrspüler reinigen.

Beim Geschirrspüler Programm «Intensiv» – resp. «Stark» – mit warmem Vorspülen wählen. Der Fettfilter kann sich durch die Reinigung verfärben. Dies beeinträchtigt seine Filterwirkung jedoch in keiner Weise.

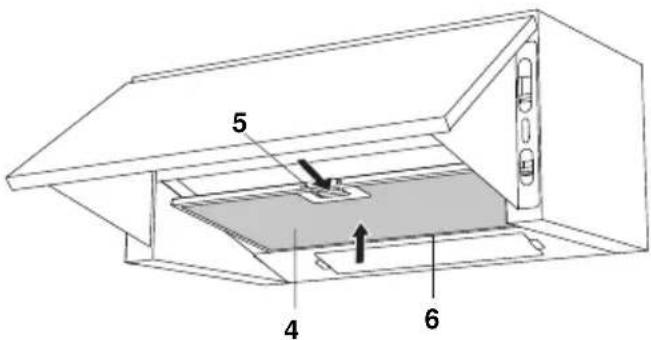

5.4 Fettfilter einbauen

▶ Fettfilter 4 in die hintere Aufnahme 6 einführen.
▶ Bei Fettfilter 4 den Griff 5 nach hinten schieben. Filter nach oben in die Aufnahme schwenken und einrasten.
▶ Sich vergewissern, dass der Fettfilter richtig in den Aufnahmen sitzt.

5 4 6

5.5 Halogenlampe ersetzen

Die Schraubsicherung herausdrehen, bzw. den Sicherungsautomaten ausschalten.

Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen.

▶ Fettfilter ausbauen (siehe Punkt 5.3).
- Halogenlampe aus Fassung schrauben und durch neue Halogenlampe des gleichen Typs ersetzen, bezugnehmend zu der Bezeichnung beim Lampengehäuse oder auf dem Typenschild.
▶ Fettfilter einbauen (siehe Punkt 5.4).

6 Störungen selbst beheben

6.1 Was tun, wenn ...

... die Beleuchtung nicht funktioniert

Mögliche Ursache Behebung
•Sicherung oder Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	▸ Sicherung auswechseln.▸ Sicherungsautomat wieder einschalten.
•Unterbruch in der Stromversorgung.	▸ Stromversorgung überprüfen.
•Halogenlampe ist defekt.	▸ Halogenlampe ersetzen.

... das Gerät ungenügend entlüftet

Mögliche Ursache Behebung
•Der Fettfilter ist verschmutzt.	► Den Fettfilter reinigen.

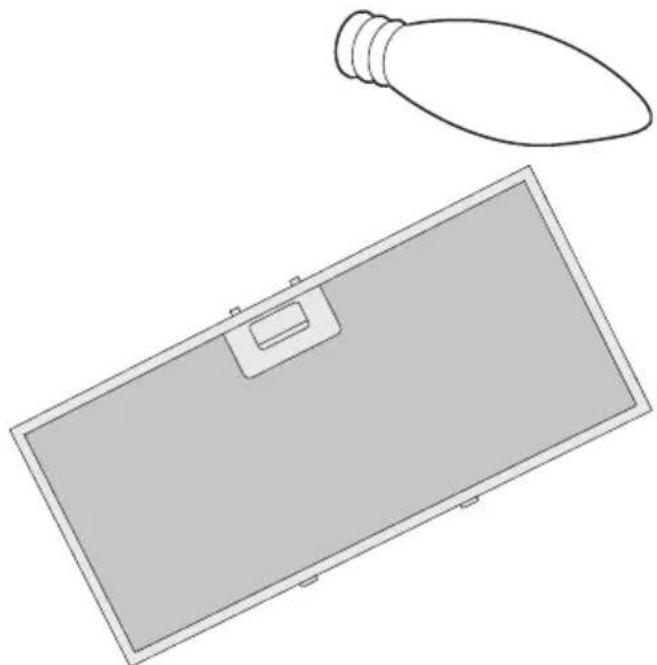

7 Zubehör und Ersatzteile

Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben.

Halogenlampe (230 V / 28 W)

Fettfilter

Die Halogenlampe kann auch im Fachhandel bezogen werden.

8 Technische Daten

Elektrischer Anschluss

▶ Siehe Typenschild.

▶ Fettfilter entfernen.

– Das Typenschild befindet sich an der Innenseite des Gerätes.

9 Notizen

10 Stichwortverzeichnis

A

Abluftmodell 11

Anfragen 23

B

Bedienelemente 12

Bestellungen 23

Betriebsstörungen 23

D

Deinstallation 10

E

Elektrischer Anschluss 19

Entsorgung 10

Ersatzteile

Bestellen 23

G

Gültigkeitsbereich 2

|

Inbetriebnahme 6

K

Kinder im Haushalt 7

M

Modell-Nr. 2

P

Pflege 14

R

Reinigung

Gehäuse 14

Reparatur-Service 23

S

Service-Center 23

Servicevertrag 23

Sicherheit ......10

Sicherheitshinweise

Bei Kindern im Haushalt ......7

Bestimmungsgemässe Verwendung ....7

Vor der ersten Inbetriebnahme .6

Zum Gebrauch 8

Symbole 5

T

Technische Daten 19

Typ 2

Typenschild 19,23

V

Verpackung 10

Z

Zubehör

Bestellen 23

11 Reparatur-Service

Das Kapitel 'Störungen selbst beheben' hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Servicetechnikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät \_\_\_\_

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

▶ Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Absauggebläse einschalten

▶ Dunstklappe ausschwenken.

Absauggebläse ausschalten

▶ Dunstklappe einschwenken.

Lüfterstufe einstellen

▶ Mit Lüfterstufenschalter gewünschte Lüfterstufe einstellen.

Beleuchtung ein-/ausschalten

▶ Mit Lichtschalter Beleuchtung ein- oder ausschalten.
