BEDIENUNGSANLEITUNG DW-B14 V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nicht-beachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.

• Beschreibt die Reaktion des Gerätes auf einen Arbeitsschritt.
  • Markiert eine Aufzählung.

Kennzeichnet nützliche Anwenderhinweise.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle:

Typ Modell-Nr. Typ Modell-Nr. Typ Modell-Nr.

Ausführungsabweichungen sind im Text erwähnt.

V-ZUG AG, CH-6301 Zug, 2011

Inhalt

1 Sicherheitshinweise 4

1.1 Vor der ersten Inbetriebnahme 4
1.2 Bestimmungsgemässe Verwendung 5
1.3 Bei Kindern im Haushalt 5
1.4 Zum Gebrauch 6

2 Gerätebeschreibung 8

2.1 Abluftmodell 8
2.2 Umluftmodell 8
2.3 Ausrüstung 9
2.4 Aufbau 10
2.5 Bedienungs- und Anzeigeelemente 11

3 Bedienung 12

3.1 Einschalten 12
3.2 Ausschalten 12
3.3 Nachlaufzeit 12
3.4 Clean-Air Funktion 13
3.5 Intensivstufe 13
3.6 Beleuchtung 14
3.7 Sättigungsanzeige Fettfilter 14

4 Pflege und Wartung 15

4.1 Gehäuse reinigen 15
4.2 Fettfilter reinigen 16
4.3 Longlife Aktivkohlefilter reinigen und auswechseln 17
4.4 Halogenlampe wechseln 18

5 Störungen selbst beheben 19

5.1 Was tun, wenn ... 19

6 Zubehör und Ersatzteile 21

7 Technische Daten 22
8 Entsorgung 23

9 Notizen 24

10 Stichwortverzeichnis 25

11 Reparatur-Service 27

1 Sicherheitshinweise

Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.

Gemäss IEC 60335-1 gilt vorschriftsgemäss:

- Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für die Sicherheit verantwortliche Person benutzen.

1.1 Vor der ersten Inbetriebnahme

• Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
• Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.
  • Die Fettfilter müssen gesichert sein.

1.2 Bestimmungsgemässe Verwendung

• Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel REPARATUR-SERVICE. Wenden Sie sich bei Bedarf an unseren Kundendienst.
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.

1.3 Bei Kindern im Haushalt

• Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.
• Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

1.4 Zum Gebrauch

• Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.
• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
• Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
• Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
• Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Fettfilter könnten dadurch entzündet werden und einen Brand auslösen.
• Beim Frittieren auf der Kochstelle ist das verwendete Gerät während des Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann sich leichter selbst entzünden.
• Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der Fettfilter.
• Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und gefülltem Kochgeschirr betrieben werden, damit das Gerät und die Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und Kohle-Kochherden.
• Während des Betriebes des Absauggebläses muss eine ausreichende Frischluftzufuhr gewährleistet sein, um störenden Unterdruck im Küchenraum zu vermeiden und um die optimale Abluftförderung zu ermöglichen.

• Vermeiden Sie querströmende Zugluft, welche den Dunst über der Kochstelle wegblasen könnte.

• Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frischluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte.

• Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffnungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
• Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Gerät stromlos zu machen (Schraubsicherungen ganz aus den Fassungen herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen).
• Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das Gerät eindringen kann. Verwenden Sie ein nur mässig feuchtes Tuch. Niemals das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.

2 Gerätebeschreibung

Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.

Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden.

2.1 Abluftmodell

Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

2.2 Umluftmodell

Die über der Kochstelle anfallenden Dünste werden im Anschluss an den Metall-Fettfilter über einen Aktivkohlefilter weitgehend von störenden Gerüchen befreit und über die seitlich im Abzug angebrachten Luftschlitze in den Raum zurückgeführt.

Sollte das Gerät nicht mit Aktivkohlefiltern versehen sein, sind diese zu bestellen und vor der Inbetriebnahme einzusetzten.

Allfällige Feuchtigkeit wird nicht aus der Luft gefiltert.

2.3 Ausrüstung

• 1 Absauggebläse
- Beleuchtung
• 1 Metall-Fettfilter
• 1 Longlife Aktivkohlefilter

Das Absauggebläse besitzt 4 Leistungsstufen

- = geringe, = mittlere, = starke Förderleistung und Int = Intensivstufe.

• Die Stufen 1–3 sind für Dauerbetrieb geeignet.

- Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten. Die Intensivstufe ist für 5 Minuten verfügbar.

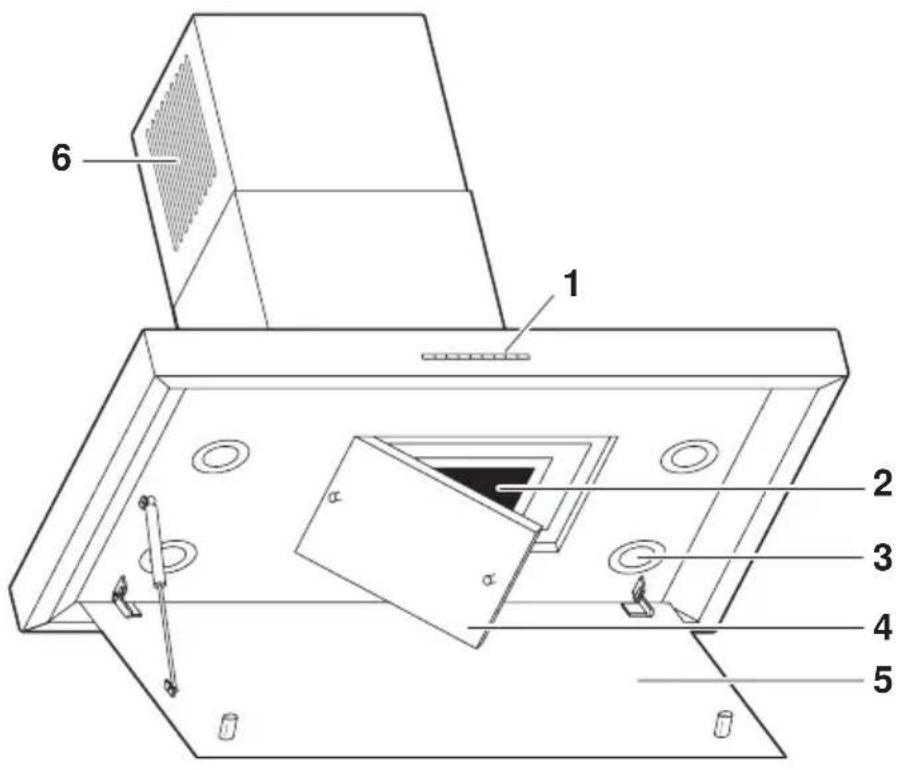

2.4 Aufbau

6 1 2 3 4 5

1 Bedienungs- und Anzeigeelemente
2 Longlife Aktivkohlefilter (nur Umluftbetrieb)
3 Halogenlampe
4 Metall-Fettfilter
5 Glasscheibe, klappbar (nur Mistral)
6 Luftrückführung (nur Umluftbetrieb)

2.5 Bedienungs- und Anzeigeelemente

Leistungsstufe 1 ein-/ausschalten

Leistungsstufe 2 ein-/ausschalten

Leistungsstufe 3 ein-/ausschalten

Intensivstufe ein-/ausschalten

Nachlaufzeit/Clean-Air Funktion

Beleuchtung ein-/ausschalten bzw. dimmen

Sättigungsanzeige Fettfilter

Je nach Modell und Ausstattung kann die Ausführung des Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen.

3 Bedienung

3.1 Einschalten

▶Durch Antippen der Tasten das Gerät ein.

// oder schaltet

Int

▶Durch Antippen einer anderen Lüfterstufe wird diese gewählt.

- Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden

Kontrolllampen

1 / 2 / 3

oder

angezeigt.

Wir empfehlen, das Gerät einige Minuten vor Kochbeginn einzuschalten und nach Beendigung des Kochvorganges mindestens 5 Minuten weiterlaufen zu lassen. Bei normalen Kochdünsten eine niedrige Lüfterstufe einschalten, bei sehr starker Dunst- und Geruchsbildung eine höhere Stufe.

3.2 Ausschalten

Durch erneutes Antippen der aktuellen Lüfterstufe schaltet das Gerät aus.

3.3 Nachlaufzeit

▶Durch Antippen der Taste die Nachlaufzeit aktivieren.

- Die Taste leuchtet.

- Nach je 5 Sekunden auf Stufe 3 und 2 läuft das Gerät 15 Minuten auf Stufe 1 und schaltet anschliessend aus.

Durch Antippen der Taste , ,1 oder 2 kann 3 Int die Nachlaufzeit vor Ablauf der 15 Minuten beendet werden.

3.4 Clean-Air Funktion

Clean-Air Funktion aktivieren

▶Die Taste während 5 Sekunden gedrückt halten.

- Die Anzeige blinkt.

- Die Clean-Air Funktion ist aktiviert, bis sie manuell deaktiviert wird.

Die Lüfterstufe läuft jede Stunde während 15 Minuten.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

Das Gerät kann mit aktivierter Clean-Air Funktion ganz normal benutzt werden. Nach dem Ausschalten der Lüfterstufe kehrt das Gerät wieder in den Clean-Air Modus zurück.

Clean-Air Funktion deaktivieren

▶Die Taste während 5 Sekunden gedrückt halten.

- Die Anzeige erlischt.

3.5 Intensivstufe

Die Intensivstufe kann bei ein- oder ausgeschaltetem Gerät gewählt werden.

▶Durch Antippen der Taste schaltet die Intensivstufe während

5 Minuten ein.

- Die Taste leuchtet.

Nach 5 Minuten schaltet das Gerät auf die Stufe 3 zurück.

Durch Antippen der Taste // oder 2kann 3 Int

die Intensivstufe vor Ablauf der 5 Minuten beendet werden.

3.6 Beleuchtung

▶Durch Antippen der Taste schaltet die Beleuchtung ein oder aus.
▶Durch gedrückt halten der Taste wird das Licht gedimmt.

Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden.

3.7 Sättigungsanzeige Fettfilter

Nach 15 Betriebsstunden oder spätestens 14 Tage nach dem ersten Einschalten leuchtet die Anzeige . Der Sättigungsgrad ist erreicht, der Fettfilter muss gereinigt werden.

▶ Nach der Reinigung Taste 🔊 mindestens 5 Sekunden gedrückt halten.

- Die Anzeige erlischt.

4 Pflege und Wartung

4.1 Gehäuse reinigen

Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser in Gehäuse kann zu Schäden führen.

Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt.

Schraubsicherung für das Gerät herausdrehen, bzw. Sicherungsautomaten ausschalten.

Aussenseite/Innenseite reinigen

- Aussenseiten mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

Auf den Innenseiten kann sich Fett und Kondenswasser neben dem Fettfilter ablagern.

▶Mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

4.2 Fettfilter reinigen

Ein stark verschmutzter Fettfilter führt zu einer erhöhten Brandgefahr.

Der Fettfilter sollte bei normalem Gebrauch wöchentlich oder mindestens alle 14 Tage gereinigt werden. Bei optimaler Pflege ist die Lebensdauer eines Fettfilters beinahe unbegrenzt.

Mistral

▶Glasscheibe vorsichtig herunterklappen.

Mistral und DW-B/DI-B

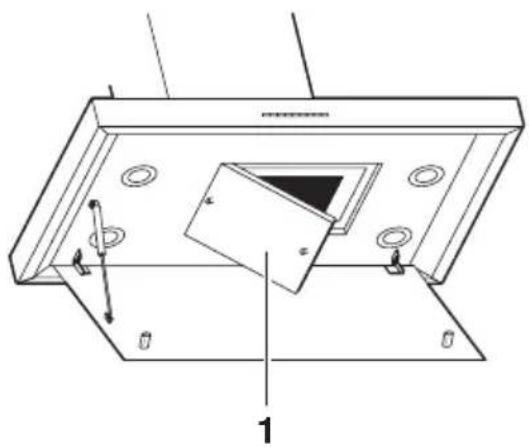

▶ Fettfilter 1 herunterziehen und entfernen.

Beim Geschirrspüler Programm «Intensiv» respektive «Stark» – mit warmem Vorspülen – wählen. Der Fettfilter kann sich durch die Reinigung verfärben. Dies beeinträchtigt die Filterwirkung in keiner Weise.

▶ Nach der Reinigung Fettfilter 1 wieder einsetzen.

▶Glasscheibe vorsichtig hochklappen.

Mistral und DW-B/DI-B

- Nach Reinigung Taste mindestens 5 Sekunden gedrückt halten. - Die Anzeige erlischt.

4.3 Longlife Aktivkohlefilter reinigen und auswechseln

Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt.

Der Longlife Aktivkohlefilter kann gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat, oder immer, wenn die Kontrolllampe leuchtet, gereinig werden. Er kann im Geschirrspüler bei 65 °C (Programm «Intensiv» resp. «Stark») gereinigt werden. Er sollte separat gereinigt werden, damit sich keine Speisereste am Filter festsetzen können. Wenn nicht anders möglich, kann der Filter auch im Spülbecken bei 60 °C mit handelsüblichem Spülmittel während einer Stunde eingelegt werden. Anschliessend gut spülen. Um die Aktivkohle wieder zu aktivieren, muss der Filter ohne Rahmen im Backofen getrocknet werden.

▶ Ober-/Unterhitze oder Heissluft 100 °C wählen und den Filter 60 Minuten auf dem Gitterrost trocknen lassen.

Nach etwa 3 Jahren muss der Longlife Aktivkohlefilter ersetzt werden, da die Geruchsaufnahmefähigkeit reduziert wird. Der verschmutzte Longlife Aktivkohlefilter kann im Haushaltkehricht entsorgt werden.

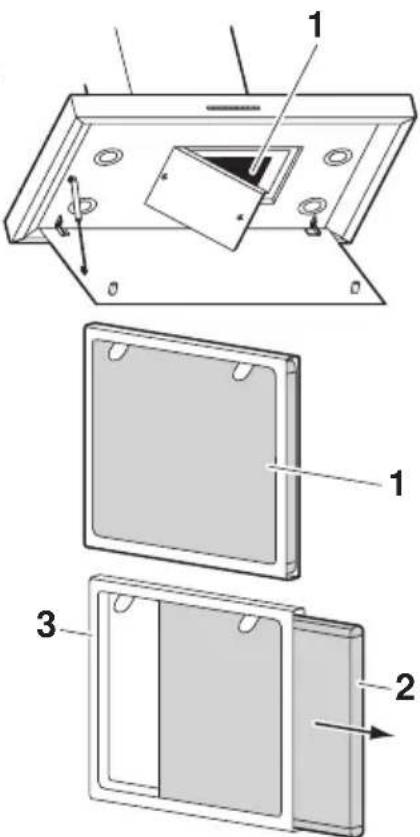

▶Fettfilter herausnehmen und reinigen.
▶ Longlife Aktivkohlefilter 1 nach unten entnehmen.
▶ Filter 2 herausnehmen, reinigen, reaktivieren und wieder in Rahmen 3 einsetzen. Dabei Filter nicht beschädigen. Wenn nötig, verbrauchten Longlife Aktivkohlefilter durch neuen ersetzen.
▶ Longlife Aktivkohlefilter 1 wieder einsetzen.
▶Fettfilter wieder einsetzen.
▶Nach Reinigung Taste mindestens 5 Sekunden gedrückt halten.

– Die Anzeige erlischt.

4.4 Halogenlampe wechseln

Schraubsicherung für das Gerät herausdrehen, bzw. Sicherungsautomaten ausschalten.

Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen.

Mistral

▶Glasscheibe vorsichtig herunterklappen.

Mistral und DW-B/DI-B

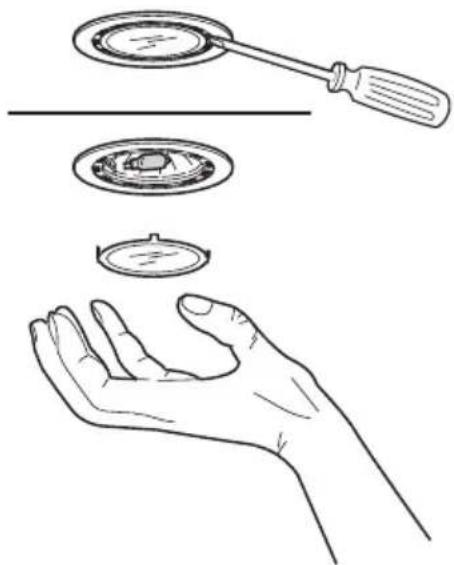

▶Lampenring mit feinem Schraubenzieher vorsichtig anheben.
▶Defekte Halogenlampe durch Lampe desselben Typs (max. 20 Watt) ersetzen.

Neue Halogenlampen nicht mit blossen Händen anfassen. Verwenden Sie ein feines, trockenes und fettfreies Tuch.

▶ Lampenring und Glas reinigen.
▶Lampenring und Glas in dafür vorgesehene Aussparungen drücken.

Mistral

▶Glasscheibe vorsichtig hochklappen.

Mistral und DW-B/DI-B

▶Schraubsicherung wieder eindrehen bzw. Sicherungsautomaten wieder einschalten.

5 Störungen selbst beheben

5.1 Was tun, wenn ...

... die Beleuchtung nicht funktioniert

Mögliche Ursache Behebung
Sicherung oder Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung auswechseln.Sicherungsautomat wieder einschalten.
Unterbruch in der Stromversorgung.	Stromversorgung überprüfen.
Halogenlampe ist defekt.	Halogenlampe auswechseln.

... das Gerät ungenügend entlüftet

Mögliche Ursache Behebung
Fettfilter ist verschmutzt.	Fettfilter reinigen.
Der Aktivkohlefilter (bei Geräten mit Umluftbetrieb) ist abgebaut.	Aktivkohlefilter wechseln.
... Anzeige leuchtet
Mögliche Ursache Behebung
• Fettfilter ist verschmutzt. ▶Fettfilter reinigen.▶Nach der Reinigung Taste mindestens 5 Sekunden gedrückt halten.- Die Anzeige erlischt.
... Anzeige blinkt
Mögliche Ursache Behebung
• Clean-Air Funktion ist aktiviert.	▶Taste mindestens 5 Sekunden gedrückt halten.- Clean-Air Funktion ist deaktiviert.- Die Anzeige erlischt.

6 Zubehör und Ersatzteile

Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben.

Halogenlampe

Metall-Fettfilter

Longlife Aktivkohlefilter

Die Halogenlampe kann auch im Fachhandel bezogen werden.

7 Technische Daten

Elektrischer Anschluss

▶Siehe Typenschild.

▶Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

8 Entsorgung

Verpackung

- Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

- Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen!

Sicherheit

• Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.
• Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.

Entsorgung

- Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung werden die Rohstoffe der Wiederverwertung zugeführt.

- Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.

- Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

9 N o t i z e n

10 Stichwortverzeichnis

A

Abluftmodell.... 8

Aktivkohlefilter 8,10

Longlife 17

Anfragen 27

Anzeigeelemente ..... 10, 11

Aufbau 10

Ausrüstung 9

Ausschalten 12

B

Bedienung 12

Bedienungselemente ..... 10, 11

Beleuchtung

Ein-/ausschalten 14

Bestellungen 27

Betriebsstörungen 27

C

Clean-Air-Funktion 13

D

Deinstallation 23

E

Einschalten 12

Elektrischer Anschluss..... 22

Entsorgung 23

Ersatzteile 21

Bestellen 27

F

Fettfilter

Reinigen 16

Sättigungsanzeige 14

G

Gerätebeschreibung 8

Glasscheibe.... 10

Gültigkeitsbereich 2

H

Halogenlampe 10

Wechseln. 18

|

Inbetriebnahme 4

Intensivstufe. 13

K

Kinder im Haushalt 5

Kurzanleitung. 28

L

Licht dimmen.... 14

Longlife Aktivkohlefilter ..... 17

Reinigen und auswechseln ..... 17

M

Metall-Fettfilter 10

Reinigen 16

Sättigungsanzeige ..... 14

Modell-Nr. 2

N

Nachlaufzeit. 12

P

Pflege 15

R

Reinigung

Aussenseite. 15

Innenseite 15

Reparatur-Service 27

s

Sättigungsanzeige 14

Service-Center 27

Servicevertrag 27

Sicherheit 23

Sicherheitshinweise

Bei Kindern im Haushalt ..... 5

Bestimmungsgemässe

Verwendung 5

Vor der ersten Inbetriebnahme . . . 4

Zum Gebrauch 6

Störungen 19

Symbole 2

T

Technische Daten 22

Typ 2

Typenschild. 22

U

Umluftmodell....8

V

Verpackung. 23

W

Wartung 15

Z

Zubehör 21

Bestellen. 27

11 Reparatur-Service

Das Kapitel STÖRUNGEN SELBST BEHEBEN hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Service-Technikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

▶Metall-Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

1 2 3 Int

1 Leistungsstufe 1 ein-/ausschalten

2 Leistungsstufe 2 ein-/ausschalten

3 Leistungsstufe 3 ein-/ausschalten

Int Intensivstufe ein-/ausschalten

Nachlaufzeit/Clean-Air Funktion

Beleuchtung ein-/ausschalten bzw. dimmen

Sättigungsanzeige Fettfilter
