BEDIENUNGSANLEITUNG DW Premira V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Typ Modell-Nr. Masssystem Motorengehäuse-Nr.
DWPQ12 6200	01 120 H4.2604 (K630003)		H4.2605 (K630004)H4.2608 (K630002)
DWPQ9 62002	90
DIPQ13 63001	130
DIPQ10 63002	100

Ausführungsabweichungen sind im Text erwähnt.

Inhaltsverzeichnis

1 Sicherheitshinweise 5

1.1 Verwendete Symbole 5
1.2 Allgemeine Sicherheitshinweise 6
1.3 Vor der ersten Inbetriebnahme 6
1.4 Bestimmungsgemässe Verwendung 7
1.5 Bei Kindern im Haushalt 7
1.6 Zum Gebrauch 8

2 Entsorgung 10

3 Ihr Gerät 11

3.1 Gerätebeschreibung 11
3.2 Abluftmodell 11
3.3 Umluftmodell 11
3.4 Ausrüstung 11
3.5 Aufbau 12
3.6 Bedien- und Anzeigeelemente 13

4 Bedienung 14

4.1 Erste Inbetriebnahme 14
4.2 Betrieb 16
4.3 Nachlaufzeit 17
4.4 Intensivstufe 17
4.5 Beleuchtung 18
4.6 Wischschutz 18

5 Pflege und Wartung 19

5.1 Gehäuse reinigen 19
5.2 Fettfilter reinigen 19
5.3 Aktivkohlefilter ersetzen 21
5.4 LEDs ersetzen 23

6 Störungen selbst beheben 24

6.1 Was tun, wenn 24

7 Zubehör und Ersatzteile 25

8 Technische Daten 26

9 Notizen 27

10 Stichwortverzeichnis 29
11 Reparatur-Service 31

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.

Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung

Informationen zur Bedienungsanleitung

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. - Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
• Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.

Gemäss IEC 60335-1 gilt vorschriftsgemäss:

- Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für die Sicherheit verantwortliche Person benutzen.

1.3 Vor der ersten Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

- Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.

1.4 Bestimmungsgemässe Verwendung

- Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen.

- Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel 'Reparatur-Service'. Wenden Sie sich bei Bedarf an unseren Kundendienst.

- Es dürfen nur Original-Ersatzteile verwendet werden.

- Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.

1.5 Bei Kindern im Haushalt

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

- Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

1.6 Zum Gebrauch

• Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.
• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
• Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
  •Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
• Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Fettfilter könnten dadurch entzündet werden und einen Brand auslösen.
• Beim Frittieren auf der Kochstelle ist das verwendete Gerät während des Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann sich leichter selbst entzünden.
  •Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der Fettfilter.
  •Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und gefülltem Kochgeschirr betrieben werden, damit das Gerät und die Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und Kohle-Kochherden.
• Während des Betriebes des Absauggebläses muss eine ausreichende Frischluftzufuhr gewährleistet sein, um störenden Unterdruck im Küchenraum zu vermeiden und um die optimale Abluftförderung zu ermöglichen.
• Vermeiden Sie querströmende Zugluft, welche den Dunst über der Kochstelle wegblasen könnte.
• Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frischluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte.

- Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder - Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffnungen in Türen oder - Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.

- Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Gerät stromlos zu machen (Schraubsicherungen ganz aus den Fassungen herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen).

- Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das Gerät eindringen kann. Verwenden Sie ein nur mässig feuchtes Tuch. Niemals das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.

2 Entsorgung

Verpackung

- Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

- Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen!

Sicherheit

• Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.
• Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
• Den Türverschluss entfernen oder unbrauchbar machen.

Entsorgung

- Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung werden die Rohstoffe der Wiederverwertung zugeführt.

- Auf dem Typenschild des Gerätes ist das Symbol darauf hin, dass eine Entsorgung im normalen H zulässig ist.

algebildet. Es weist

•Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

3 Ihr Gerät

3.1 Gerätebeschreibung

Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das vorliegende Modell kann als Wand- oder Inselhaube und im Abluft- oder Umluftbetrieb eingesetzt werden.

3.2 Abluftmodell

Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. Durch die Fettfilter wird die Luft gereinigt und über die Abluftleitung ins Freie geführt.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

3.3 Umluftmodell

Der über der Kochstelle anfallende Dunst wird im Anschluss an die Metall-Fettfilter über einen Aktivkohlefilter weitgehend von störenden Gerüchen befreit und über die seitlich im Abzug angebrachten Luftschlitze in den Raum zurückgeführt.

Die Sättigungsanzeige für den Aktivkohlefilter muss aktiviert werden.

3.4 Ausrüstung

•1 Absauggebläse

- Beleuchtung

•3 oder 4 Fettfilter (je nach Haubengrösse)

•2 Aktivkohlefilter A

•1 oder 3 Aktivkohlefilter B (je nach Dunstabzugsmodell)

- Das Absauggebläse besitzt 4 Leistungsstufen: 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe.

•Die Stufen 1–3 sind für Dauerbetrieb geeignet.

•Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten. Die Intensivstufe ist für 5 Minuten verfügbar.

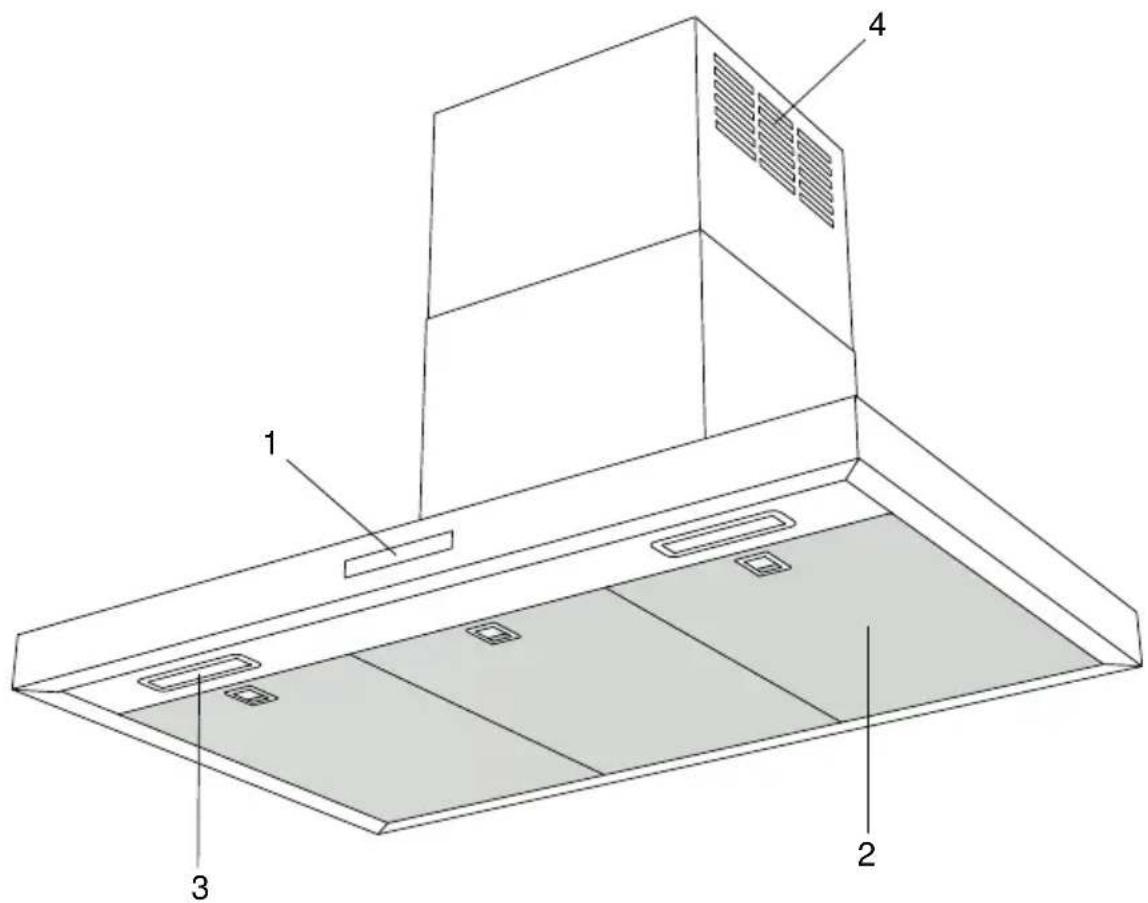

3.5 Aufbau

1 Bedienungselemente
2 Fettfilter
3 Beleuchtung
4 Luftrückführung bei Umluftmodell

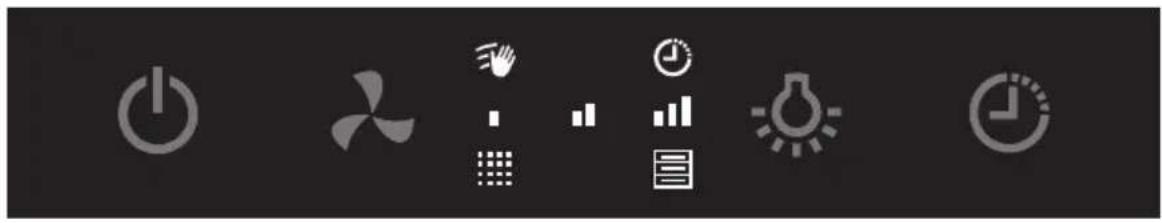

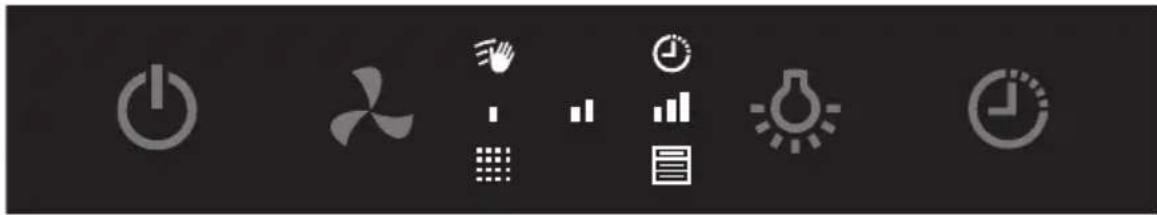

3.6 Bedien- und Anzeigeelemente

	Ein/Aus-Taste
	Lüfterstufenwahl
	Beleuchtung EIN/AUS
	Timer

Anzeigen

	Lüfterstufe 1
	Lüfterstufe 2
	Lüfterstufe 3
	•Blinkend:	Lüfterstufe Intensiv
	Wischschutz
	•Leuchtend:	Wischschutz aktiv
	Timer
	•Leuchtend:	Timer aktiv
	Sättigungsanzeige Fettfilter
	•Blinkend:	Fettfilter reinigen
	Sättigungsanzeige Aktivkohlefilter
	•Blinkend:	Aktivkohlefilter ersetzen

Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen.

4 Bedienung

4.1 Erste Inbetriebnahme

Gerät konfigurieren

Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Das Gerät ist ab Werk standardmässig als Umlufthaube mit 5 kg Aktivkohle eingestellt. Die Lebensdauer der Aktivkohlefilter beträgt mit dieser Einstellung 1200 Betriebsstunden. Handelt es sich beim Dunstabzug um die Version mit 2.5 kg Aktivkohle, muss der Betriebsstundenzähler entsprechend konfiguriert werden. Es ist auch möglich, die Sättigungsanzeige den Kochgewohnheiten anzupassen.

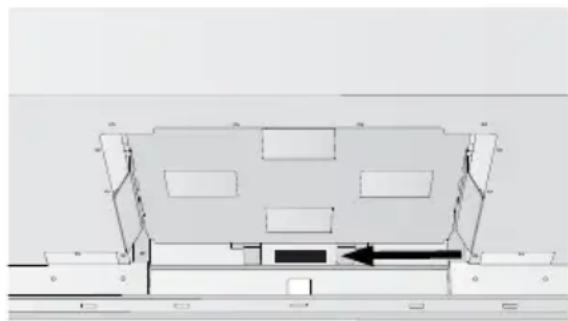

Menge der verwendeten Aktivkohle

▶ Fettfilter entfernen (siehe 'Fettfilter reinigen').
- Die Länge des Motorengehäuses kann auf der Innenseite abgelesen werden (siehe Pfeil).

Kurzes Motorengehäuse = 2.5 kg Aktivkohle Langes Motorengehäuse = 5 kg Aktivkohle

Sättigungsanzeige Aktivkohlefilter aktivieren und ändern

▶ Gerät ausschalten.
▶ Taste ⏻ während 3 Sekunden drücken.
- Die Anzeigen 📋 und blinken.
▶ Taste so oft antippen, bis die gewünschte Einstellung in der Anzeige leuchtet.
– Die gewählte Einstellung wird nach 5 Sekunden automatisch übernommen.
Die Dunstabzugshaube ist nun als Umluftmodell eingestellt.

Einstellmöglichkeiten der Sättigungsanzeige

Menge Aktiv-kohle	Kochintensität Betriebs-	stunden	Anzeige Lüfterstufe
5 kg Standard, es wird nicht übermässig häufig und geruchsintensiv gekocht		1200 h	■■
5 kg Häufigeres und/oder geruchsintensi-veres Kochen		700 h	■■
2.5 kg Standard, es wird nicht übermässig häufig und geruchsintensiv gekocht		700 h	■■
2.5 kg Häufigeres und/oder geruchsintensi-veres Kochen		400 h	■

Soll das Gerät als Abluftmodell betrieben werden, muss der Stundenzähler für die Aktivkohlefilter deaktiviert werden.

Sättigungsanzeige Aktivkohlefilter deaktivieren

▶ Gerät ausschalten.
▶ Taste während 3 Sekunden drücken.
- Die Anzeigen und blihken.

▶ Taste erneut während 3 Sekunden drücken.

- Die Anzeigen und erlöschen.

Die Dunstabzugshaube ist nun als Abluftmodell eingestellt.

4.2 Betrieb

Gerät einschalten

▶ Durch Antippen der Taste ⚙schaltet das Gerät auf Lüfterstufe 1 ein.
▶ Taste ✉ so oft antippen, bis gewünschte Lüfterstufe erreicht ist.

– Die aktuelle Lüfterstufe leuchtet in der entsprechenden Anzeige.

- Ist die Lüfterstufe Intensiv gewählt, blinkt die Anzeige

Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Lüfterstufe 1 einzuschalten. Bei normalen Kochdünsten sollen die niedrigen Lüfterstufen, bei sehr starker Dunst- und Geruchsbildung die höheren Stufen gewählt werden.

Gerät ausschalten

▶ Taste 📍 drücken.

Das Gerät nach dem Kochen noch ca. 15 Minuten in Betrieb lassen, damit die Gerüche abgezogen werden.

4.3 Nachlaufzeit

▶ Gerät einschalten.
▶ Durch Antippen der Taste gewünschte Lüfterstufe wählen.
Um die Nachlaufzeit zu aktivieren, Taste 🚫drücken.

Bei der Nachlaufzeit läuft das Gerät entsprechend der untenstehenden Tabelle weiter und schaltet anschliessend automatisch aus.

Taste Nachlaufzeit
■	20 Minuten
■■	15 Minuten
■■■	10 Minuten
■■ blinkend 5 Minuten

4.4 Intensivstufe

Die Intensivstufe kann bei eingeschaltetem Gerät gewählt werden.

▶ Taste während 2 Sekunden drücken.

- Die Anzeige ■blinkt.

Das Gerät schaltet nach 15 Minuten wieder auf die zuvor gewählte Lüfterstufe zurück.

▶ Durch Antippen der Taste 🚗 kann die Intensivstufe vor Ablauf der 15 Minuten beendet werden.

- Das Gerät schaltet wieder auf die zuvor gewählte Lüfterstufe zurück.

4.5 Beleuchtung

▶ Durch Antippen der Taste schaltet die Beleuchtung ein.
▶ Durch wiederholtes Antippen der Taste 🚙️ schaltet die Beleuchtung aus.

Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden.

Sättigungsanzeige Fettfilter

Nach 20 Betriebsstunden blinkt die Anzeige ☐ Der Sättigungsgrad ist erreicht, die Fettfilter müssen gereinigt werden.

Sättigungsanzeige Aktivkohlefilter

Je nach gewählter Einstellung leuchtet die Anzeige 1200, 700 oder 400 Betriebsstunden. Der Sättigungsgrad ist erreicht, die Aktivkohlefilter müssen ausgewechselt werden.

4.6 Wischschutz

Diese Funktion verhindert ein unbeabsichtigtes Einschalten des Dunstabzugs während der Reinigung.

Der Dunstabzug muss ausgeschaltet sein.

▶ Taste während 5 Sekunden drücken.

• In der Anzeige leuchtet
• Der Wischschutz schaltet automatisch nach 30 Sekunden aus.

5 Pflege und Wartung

5.1 Gehäuse reinigen

Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen.

Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt.

Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten.

Aussenseite/Innenseite reinigen

- Aussenseiten mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

Auf den Innenseiten kann sich Fett und Kondenswasser neben den Fettfiltern ablagern.

- Mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

5.2 Fettfilter reinigen

Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Taste blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt.

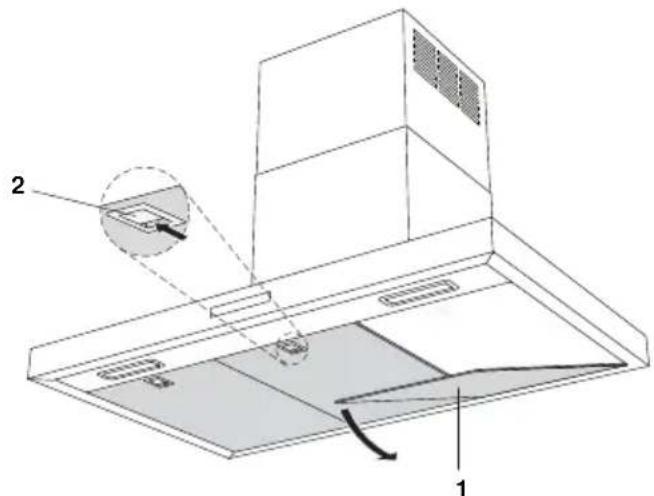

Ausbau Fettfilter

▶ Beim Fettfilter 1 den Griff 2 nach unten ziehen.
▶ Den Fettfilter vorsichtig nach unten aus der Halterung ziehen.

Fettfilter nicht beschädigen.

Reinigung

▶ Fettfilter in Geschirrspüler reinigen.
▶ Bei Geschirrspüler Programm «Intensiv» – respektive «Stark» – mit warmem Vorspülen wählen.

Fettfilter können sich durch die Reinigung verfärben. Dies beeinträchtigt ihre Filterwirkung jedoch in keiner Weise.

Falls kein Geschirrspüler vorhanden ist:

▶ Fettfilter in Spülwasserbad reinigen.
▶ Filter während ca. 2 Stunden in heissem Spülwasserbad einweichen und anschliessend mit Abwaschbürste reinigen.

Einbau Fettfilter

▶ Fettfilter hinten in die Aufnahmeschlitze einführen.
▶ Griff nach unten ziehen.
▶ Fettfilter nach oben schwenken und einrasten.
▶ Taste während 5 Sekunden drücken.
▶ Die blinkende Anzeige erlischt.

5.3 Aktivkohlefilter ersetzen

Aktivkohlefilter sind weder wasch noch regenerierbar.

Aktivkohlefilter werden nur beim Umluftmodell eingesetzt.

Die Reinigungswirkung eines Aktivkohlefilters baut sich im Laufe des Betriebes ab. Je nach Gerätemodell enthalten die Dunstabzüge 5 kg oder 2.5 kg Aktiv-kohle. Die Aktivkohlefilter müssen bei normalem Gebrauch mindestens alle 5 Jahre oder immer, wenn die Taste leuchtet, ersetzt werden.

Verschmutzte Aktivkohlefilter können im Haushaltkehricht entsorgt werden.

Die Aktivkohlefilter sind speziell für dieses Gerät entwickelt, weshalb sie nur über den Kundendienst der V-ZUG AG nachbestellt werden können.

Aktivkohlefilter bestehend aus:

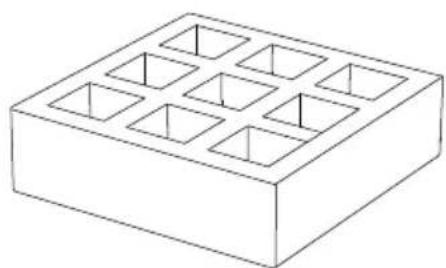

Aktivkohlefilter A Aktivkohlefilter B

Aktivkohlefilter entnehmen

▶ Haube vom Stromnetz nehmen.
Kochfeld abdecken und vor Beschädigungen schützen.
▶ Fettfilter herausnehmen und reinigen.

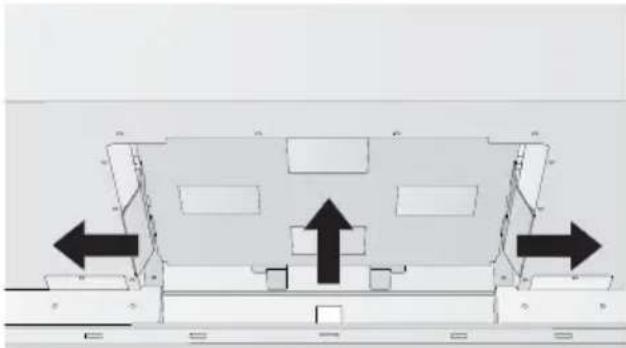

▶ Metallabdeckung nach oben drücken und gleichzeitig beide Filterhalterungen nach aussen drücken.

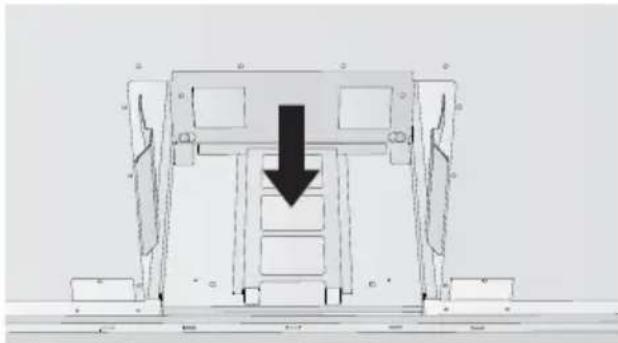

▶ Metallabdeckung nach unten entnehmen und reinigen.

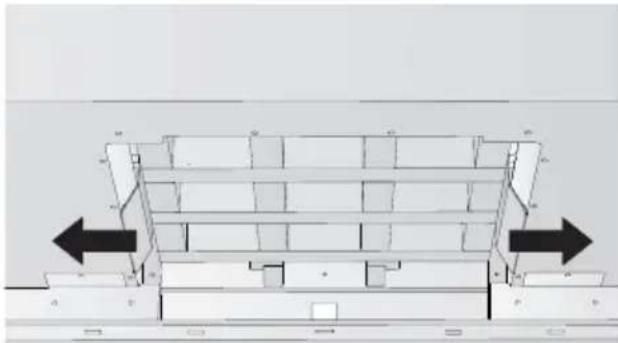

▶ Beide Filterhalterungen erneut nach aussen drücken und Aktivkohlefilter B nacheinander nach unten entnehmen.

▶ Aktivkohlefilter A durch Ziehen nach unten entnehmen.

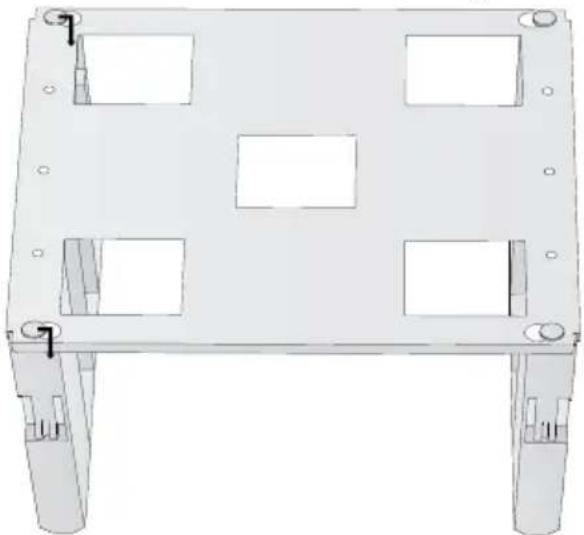

▶ Aktivkohlefilter A von der Metallhalterung lösen.

▶ Metallhalterung reinigen.

Aktivkohlefilter einsetzen

▶ Aktivkohlefilter A an der Metallhalterung anbringen.
Aktivkohlefilter A gerade nach oben einrasten.

- Aktivkohlefilter A befinden sich an den Seitenwänden.

▶ Aktivkohlefilter B nacheinander nach oben einrasten.
▶ Metallabdeckung nach oben einrasten.
▶ Fettfilter wieder einsetzen.
▶ Haube ans Stromnetz anschliessen.
▶ Taste während 5 Sekunden drücken.

- Die blinkende Anzeige erlischt.

5.4 LEDs ersetzen

Aus sicherheitstechnischen Gründen müssen die LEDs durch unseren Kundendienst ersetzt werden.

6 Störungen selbst beheben

6.1 Was tun, wenn ...

... die Beleuchtung nicht funktioniert

Mögliche Ursache Behebung
•Sicherung oder Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	▸ Sicherung auswechseln.▸ Sicherungsautomat wieder einschalten.
•Unterbruch in der Strom-versorgung.	▸ Stromversorgung überprüfen.
•LED ist defekt.	▸ Kundendienst informieren.

... das Gerät ungenügend entlüftet

Mögliche Ursache Behebung
•Fettfilter sind verschmutzt.	► Fettfilter reinigen.
•Die Aktivkohlefilter (bei Geräten mit Umluftbetrieb) sind abgebaut.	► Aktivkohlefilter ersetzen.

7 Zubehör und Ersatzteile

Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. *

Fettfilter

* Bei Bestellung des Aktivkohlefilters die Länge des Motorengehäuses angeben (siehe Seite 14).

8 Technische Daten

Elektrischer Anschluss

▶ Siehe Typenschild.

▶ Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

9 Notizen

10 Stichwortverzeichnis

A

Abluftmodell 11

Aktivkohle 14

Aktivkohlefilter 11

Ersetzen 22

Sättigungsanzeige .....14, 15, 18

Anfragen 31

Anzeigeelemente 13

Aufbau 12

Ausrüstung 11

Ausschalten 16

B

Bedienelemente 13

Bedienung 14

Bedienungselemente 12

Beleuchtung 12, 18

Bestellungen 31

Betriebsstörungen 31

D

Deinstallation 10

E

Einschalten 16

Elektrischer Anschluss 26

Entsorgung 10

Ersatzteile 25

Bestellen 31

F

Fettfilter

Ausbauen 20

Einbau 21

Reinigung 19

Sättigungsanzeige .....18

G

Gerätebeschreibung .....11

Gültigkeitsbereich 2

|

Inbetriebnahme 6

Intensivstufe 17

K

Kinder im Haushalt 7

Kurzanleitung 32

L

LED

Ersetzen 23

M

Menge der verwendeten Aktivkohle 14

Modell-Nr. 2

N

Nachlaufzeit 17

P

Pflege 19

R

Reinigung

Fettfilter 19

Gehäuse 19

Reparatur-Service 31

S

Sättigungsanzeige

Aktivkohlefilter .....14, 15, 18

Einstellmöglichkeiten 15

Fettfilter 18

Service-Center 31

Servicevertrag 31

Sicherheit 10

Sicherheitshinweise

Bei Kindern im Haushalt ......7

Bestimmungsgemässe Verwendung ....7

Vor der ersten Inbetriebnahme .6

Zum Gebrauch 8

Störungen selbst beheben ..... 24

Symbole 5

T

Technische Daten 26

Typ 2

Typenschild 26, 31

U

Umluftmodell 11

V

Verpackung ....10

W

Wischschutz ....18

Z

Zubehör 25

Bestellen 31

11 Reparatur-Service

Das Kapitel 'Störungen selbst beheben' hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Servicetechnikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät \_\_\_\_

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

▶ Metall-Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

	Ein/Aus-Taste
	Lüfterstufenwahl
	Beleuchtung EIN/AUS
	Timer

Anzeigen

	Lüfterstufe 1
	Lüfterstufe 2
	Lüfterstufe 3
	•Blinkend:	Lüfterstufe Intensiv
	Wischschutz
	•Leuchtend:	Wischschutz aktiv
	Timer
	•Leuchtend:	Timer aktiv
	Sättigungsanzeige Fettfilter
	•Blinkend:	Fettfilter reinigen
	Sättigungsanzeige Aktivkohlefilter
	•Blinkend:	Aktivkohlefilter ersetzen

V-ZUG AG

Industriestrasse 66, 6301 Zug

Tel. [phone], Fax [phone]

[e-mail], www.vzug.com

Service-Center: Tel. [phone]
