HRS 8520 - Empfänger XORO - Kostenlose Bedienungsanleitung

Produkttyp	DVB-S2 Satellitenreceiver
Marke	Xoro
Modell	HRS 8520
Abmessungen (B x H x T)	220 x 43 x 160 mm
Gewicht	0,80 kg (mit Fernbedienung)
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch	Betrieb: < 18 W; Standby: < 1 W; Aus: 0 W
Tuner	Hochfrequenz (950-2150 MHz), QPSK
Videoausgang	HDMI 1.3 (HDCP), SCART (RGB/CVBS), CVBS (RCA)
Audioausgang	Koaxial digital, Stereo RCA (L/R)
USB-Anschluss	USB 2.0 High Speed, unterstützt bis zu 16 GB FAT32
Aufnahmefunktion	PVR Ready (Aufnahme auf USB), Time Shift
Medienwiedergabe	Video (MPEG-2/4, H.264, AVI, MKV, MP4, usw.), Audio (MP3, WMA, AAC), Foto (JPEG, BMP, PNG)
Antennenkompatibilität	Unterstützt DiSEqC 1.0/1.1/1.2/1.3, Unicable, Tone Burst, mehrere Satelliten
Sicherheitsmerkmale	Überspannungsschutz, automatische Abschaltung, geerdete Antenne erforderlich
Wartung	Mit trockenem Tuch reinigen; Flüssigkeiten vermeiden; Belüftung sicherstellen
Ersatzteile & Reparierbarkeit	Kontaktieren Sie den autorisierten Service; verwenden Sie nur vom Hersteller angegebene Teile
Garantie	Internationale Garantiekarte enthalten
Umgebungsklasse	Betriebstemperatur: 0-40°C; Luftfeuchtigkeit: max. 90%
Enthaltenes Zubehör	Fernbedienung, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - HRS 8520 XORO

Warum gibt es kein Signal auf meinem Xoro HRS 8520?

Überprüfen Sie die Ausrichtung Ihrer Satellitenschüssel, die Kabelverbindungen und stellen Sie sicher, dass der LNB mit Strom versorgt wird. Wenn Sie Unicable verwenden, überprüfen Sie die Kanal- und Frequenzeinstellungen. Führen Sie einen Blind Scan durch, wenn Kanäle fehlen.

Wie nehme ich ein Programm auf dem HRS 8520 auf?

Schließen Sie einen USB-Stick (FAT32, mindestens 8 GB) an den USB-Anschluss an. Drücken Sie die REC-Taste, um die Sofortaufnahme zu starten, oder verwenden Sie den EPG, um Timer-Aufnahmen einzustellen. Beenden Sie die Aufnahme mit STOP.

Kann ich die Time Shift-Funktion nutzen?

Ja, schließen Sie einen USB-Speicher an und aktivieren Sie Time Shift im Menü USB/PVR konfigurieren. Drücken Sie während des Live-TV PAUSE, um es zu aktivieren, dann verwenden Sie PLAY und die Skip-Tasten zur Steuerung der Wiedergabe. Beenden mit EXIT.

Welche Videoformate unterstützt der Mediaplayer?

Er unterstützt MPEG-1/2/4, H.264 in Containern wie AVI, MKV, MP4, TS, MPG, TRP. Maximale Auflösung 1920x1080 bei 30p, Bitrate bis zu 20 Mbps. Externe Untertitel (SRT, SUB, SMI) werden unterstützt.

Warum funktioniert die Fernbedienung nicht?

Ersetzen Sie die Batterien durch neue AAA-Batterien. Stellen Sie sicher, dass die Fernbedienung innerhalb von 5 Metern und einem 60°-Winkel zum Receiver ist. Entfernen Sie Hindernisse und vermeiden Sie direktes helles Licht auf den IR-Sensor.

Wie richte ich mehrere Satelliten ein?

Gehen Sie zu Menü > Kanalsuche > Antenneneinstellung. Wählen Sie Ihre Konfiguration: DiSEqC 1.0/1.1 für bis zu 4/16 Satelliten oder DiSEqC 1.2/1.3 für motorisierte Antennen. Weisen Sie jedem Satelliten den korrekten LNB/Port zu und führen Sie eine Kanalsuche durch.

Kann ich verschlüsselte Sender sehen?

Der HRS 8520 ist ein Free-to-Air-Receiver ohne Kartenleser. Er kann keine verschlüsselten Sender entschlüsseln. Es sind nur Free-to-Air-Sender sichtbar.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

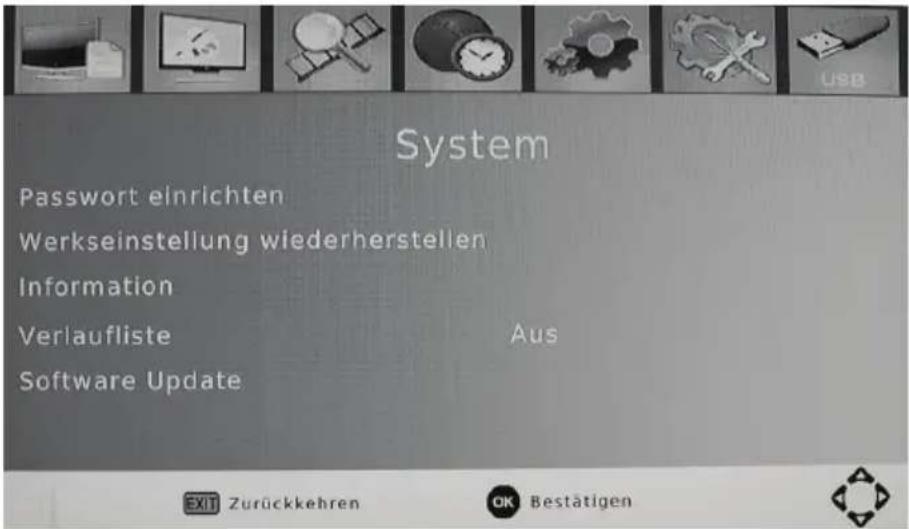

Gehen Sie zu Menü > System > Werkseinstellungen wiederherstellen. Bestätigen Sie mit dem Passwort (Standard 000000). Alle Einstellungen und Senderlisten werden gelöscht.

Was soll ich tun, wenn Aufnahmen ruckeln?

Stellen Sie sicher, dass Ihr USB-Laufwerk schnell genug ist (Klasse 10 oder höher). Überprüfen Sie die Signalqualität: richten Sie die Schüssel bei Bedarf neu aus. Vermeiden Sie auch die Verwendung des USB-Laufwerks für andere Daten während der Aufnahme.

Wie aktualisiere ich die Software?

Prüfen Sie auf der Xoro-Website (www.xoro.de) nach Updates. Laden Sie die Update-Datei auf einen USB-Stick herunter, schließen Sie ihn an, gehen Sie zu Menü > System > Software-Update und folgen Sie den Anweisungen auf dem Bildschirm.

BEDIENUNGSANLEITUNG HRS 8520 XORO

Bedienungsanleitung User Manual

Sicherheitshinweise 5

Recycling Informationen 9

Zubehör und Eigenschaften 10

Bedienelemente

Vorderseite 11

Rückseite 11

Fernbedienung

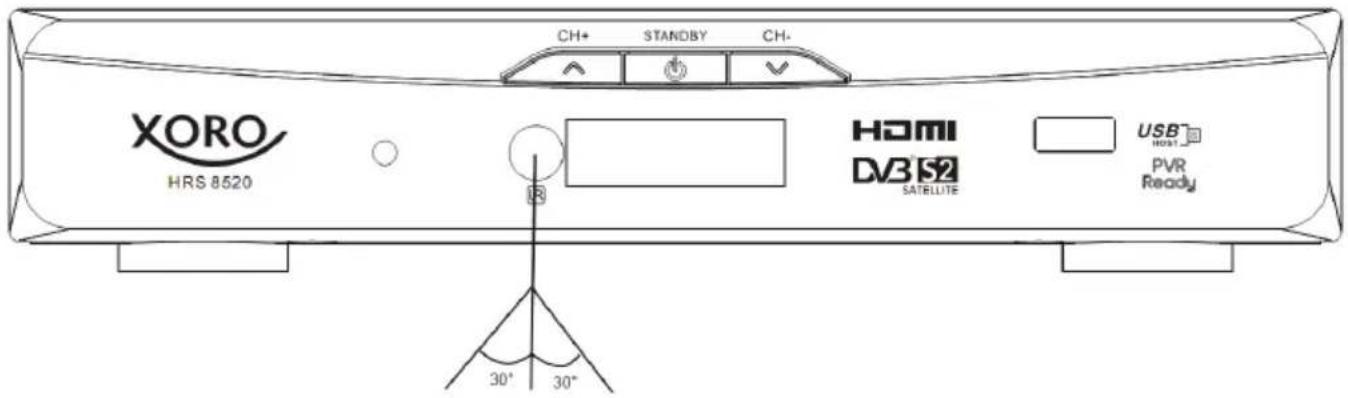

Einlegen der Batterie und Operationsradius 12

T a s t e n

Verbindung

TV / Satellit 14

Externer Audio-Decoder oder Verstärker 15

Zweiter SCART Anschluss 16

USB Anschluss 17

Erstinstallation

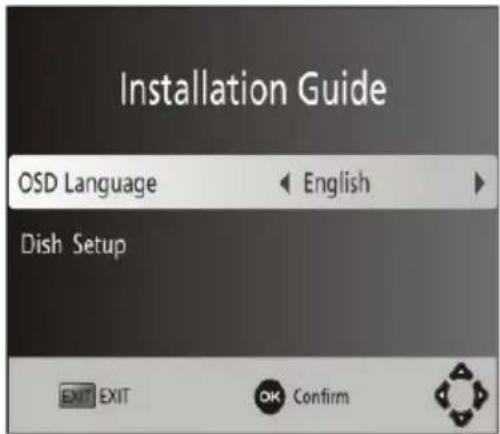

Erstinstallation 18

Eine einfache Verbindung zwischen Satellit und Empfänger 19

Nutzung von Toneburst 21

Nutzung mehrerer Satelliten via DiSEqC 1.0 21

Nutzung mehrerer Satelliten via DiSEqC 1.0 und Toneburst 22

Nutzung mehrerer Satelliten via DiSEqC 1.1 23

Nutzung mehrerer Satelliten via DiSEqC 1.2 24

Nutzung mehrerer Satelliten via DiSEqC 1.3 25

Wichtige Tasten und Funktionen

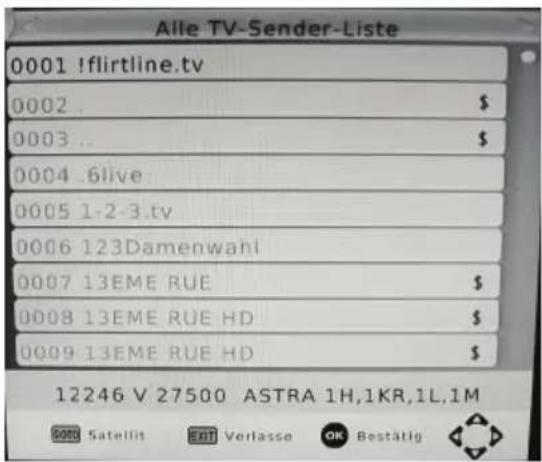

Kanalliste aufrufen 28

Sender wechseln 28

Sender suchen in der Kanalliste 28

F a v o r i t e n U n t e r t i t e l

Audio 29

Videotext 29

Auflösung 29

Seitenverhältnis 29

Lautstärke 29

Stummschaltung 29

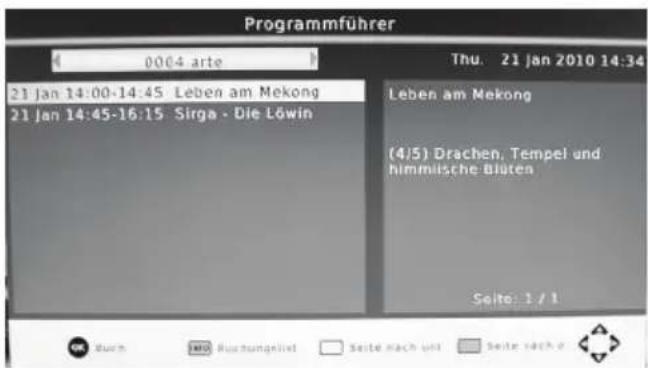

I n f o r m a t i o n E P G 3 0

Rekorder

Timerprogrammierung aus EPG 31

Aufnahme 31

Time Shift Funktion 31

Aufnahmeprogrammierung (allgemein) 32

Aufnahmeliste 32

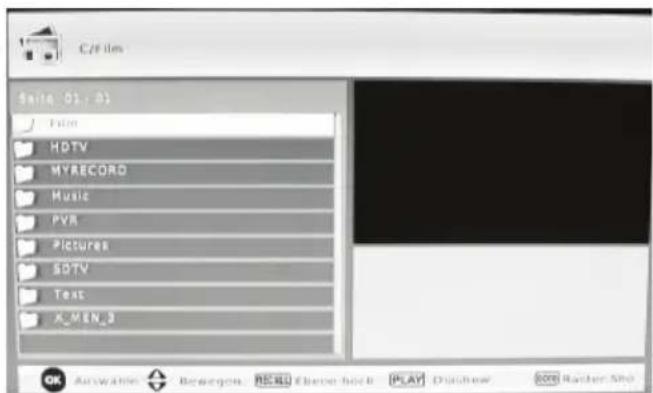

Multimedia-Player

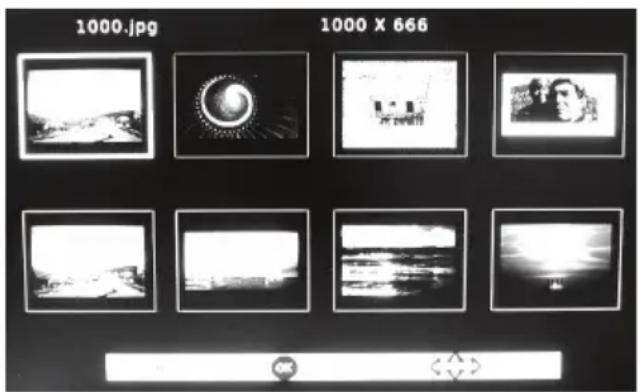

USB Photo	Anschluss				34
				35
	Spezifikationen		Bilddateien	36
M	u	s	i	k		3
	Spezifikationen		Musikdateien	37
F	i	l	m	e		3
	Spezifikationen		Videodateien	38

Einstellungen

Programm						40
Bildeinstellung						43
Sendersuche						44
Zeiteinstellung						46
Optionen						47
S	y	s	t	e	m

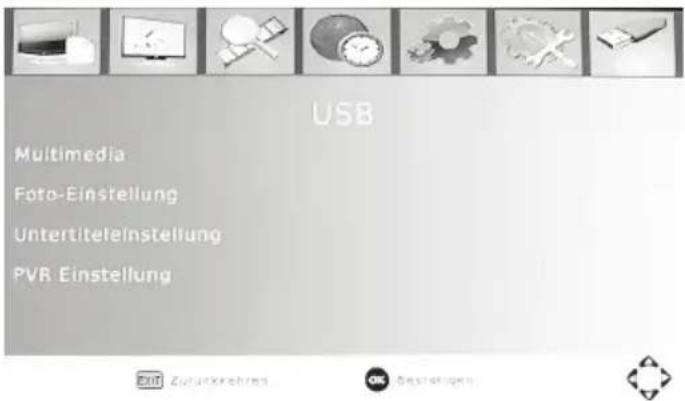

U	S	B					4	9

Problemlösung

Spezifikation	5	3
Glossar	5	4

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Satellitenschüssel

Der DVB-S Empfänger wird an einer Satellitenschüssel angeschlossen.

1. Wenn Sie die Satellitenschüssel anschließen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Satellitenschüssel nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
  • Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Hinweis:

Bei ASTRA oder anderen Betreibern können die Sie die notwendigen Positionen und Ausrichtung für Ihren Standort entnehmen. Mit den Winkelwerten Evaluation und Azimut richten Sie die Schüssel ein.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

5. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

6. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

7. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

10. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

1. Der USB Anschluss unterstützt maximal 500 mA (High Power) oder 100 mA (Low Power) als Stromversorgung bei 5 V Spannungsversorgung.

2. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

3. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB Sticks und nicht alle können unterstützt werden.

4. Bei USB Speichermedium wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.

5. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

6. Bitte beachten Sie, dass bei einer Formatierung des Speichers mit dem Empfänger alle Daten gelöscht werden und nicht wiederhergestellt werden können. Sichern Sie alle Daten des USB Speichers.

7. Wir empfehlen, wenn Sie mit dem HRS 8520 Sendungen aufnehmen oder die Time Shift Funktion nutzen, benutzen Sie einen separaten USB Speicher und kopieren Sie nie wichtige Daten darauf.

Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopp, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

4. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

5. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.

6. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

7. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.

8. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

9. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

10. Vermeiden Sie Hitzestau am Gerät.

11. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

12. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

13. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

1. Empfang von digitalen Programmen via Satellit (DVB-S).
2. Aufnahme von DVB-S Sendungen auf USB Speicher.
3. Wiedergabe von eigenen DVB-S Aufnahmen von USB Speicher.
4. Zeitversetztes Fernsehen mittels eines angeschlossenen USB Speichers
5. Wiedergabe von unterstützten Video-, Musik- und Bild-Dateien von USB Speicher.
6. Jede andere Verwendung ist nicht gestattet.

Dolby

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.

Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.

e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
  • Wiederholen Sie den Suchlauf und achten Sie auf die Einstellungen
• Überprüfen Sie den USB Speicher
• Sind Ihre Dateien kompatibel zu den unterstützten Formaten?
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.

2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.

3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.

4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.

5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.

Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zurücksenden.

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HRS 8520
• Fernbedienung
  • Bedienungsanleitung
• Garantiekarte

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.
  • Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

• DVB-S2 Empfänger für hoch auflösendes digitales Fernsehen durch Satellit
- Unterstützung für Einkabellösungen (Unicable)
• HDMI Schnittstelle
- Elektronischer Programmführer (EPG) und Videotext
• USB 2.0 High Speed Anschluss
- PVR Ready, nimmt DVB-S Sendungen auf USB Speicher
- Zeitversetztes Fernsehen (Time-Shift)
- Wiedergabe von hoch auflösenden Videodateien in den Formaten MPEG-4 ASP, MPEG-4 AVC (H.264), MPEG-2 von USB Speicher
• Unterstützt eine Vielzahl von Video-Container (AVI, MKV, MP4, TS, MPG, TRP)
- Wiedergabe von Musikdateien in den Formaten MP3, WMA, AAC und Wave von USB Speicher
- Anzeige von ID Tag Informationen
- Wiedergabe Bilddateien in den Formaten JPEG, Bitmap (BMP) und PNG von USB Speicher
- RGB Videoausgabe bei SCART
• SCART Audio/Video Eingang
• Digitaler Tonausgang (elektrisch/koaxial)

Standardeinstellungen

OSD Sprache Englisch

Seitenverhältnis AUTO

Videoausgang HDMI 720p

Vorderseite

1. Kanal Auf Taste (CH+)
2. An-/ Aus Taste für Stand-By
3. Kanal Unten Taste (CH-)
4. Stromindikationsanzeige (ROT = Stand-By, GRÜN = An)
5. Infrarotempfänger
6. LED Anzeige
7. USB 2.0 Anschluss

Rückseite

1. RF Ausgang (LOOPOUT)
2. Antenneneingang - IEC 60196-24 (LNB IN)
3. FBAS Videoausgang (CVBS)
4. Digital Audioausgang (koaxial / elektrisch)
5. Stereo Tonausgang (L / R)
6. SCART Ausgang TV
7. SCART Aus- oder Eingang für z.B. VCR oder DVD-Player
8. HDMI Ausgang
9. Stromkabel

Hinweis:

Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz getrennt ist.

Einlegen der Batterie und Operationsradius

1. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
2. Schieben Sie die Batterieklappe wieder auf (Abbildung).

1. Richten Sie die Fernbedienung immer auf das Sensor-Feld des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
2. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HRS 8520 eine längere Zeit nicht benutzen.

1. Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

Tasten der Fernbedienung

1. Stummschaltung (Mute)

2. Informationstaste (INFO)

3. Videotext Taste (TTX)

4. SCART Eingang Taste (DTV/VCR)

5. Untertitel Taste (SUBTITLE)

6. Beenden Taste (EXIT)

7. Bestätigen (OK)

8. Lautstärke+ Taste bzw. Navigation ▶

9. Wechsel zwischen TV und Radio (TV/RADIO)

10. Letzter Kanal Taste (RECALL)

11. Suche Taste (GOTO)

12. Vorherige Datei Taste (|<<)

13. Nächste Datei Taste (>>|)

14. Wiederholen Taste (REPEAT)

15. Stopp Taste (STOP)

16. STAND-BY Taste

17. EPG Taste

18. Audio Taste

19. Kanal+ (CH+) Taste bzw. Navigation Oben

20. Einstellungsmenü Taste (MENU)

21. Favoritentaste (FAVOURITE)

22. Numerische Taste (0 .. 9)

23. Schneller Vorlauf bei der Wiedergabe (>>)

24. Schneller Rücklauf bei der Wiedergabe (<<)

25. Abspielen Taste (PLAY/>)

26. Pause Taste

27. Funktionstasten (Rot, Grün, Gelb, Blau)

28. Aufnahme Taste (RECORD)

29. Aufnahmeliste Taste (LIST)

Hinweis:

Die Farbtasten Grün, Rot, Gelb und Blau haben in den verschiedenen Modi unterschiedliche Funktionen. Die Arbeitsweise der Tasten wird in den Modi immer erklärt und dargestellt.

Zu einem Fernseher und der Antenne

Allgemeine Informationen:

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.
- Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheits-hinweise.
- Achten Sie auf eine sorgfältigen Anschluss der Steckverbindungen.
- Bitte achten Sie auf die Einstellungen bei der Videoausgabe.

Verbinden zu einem TV Fernsehgerät und zu der Satellitenschüssel

Die schematische Zeichnung zeigt die Verbindungen des HRS 8520 zu der Antenne und zu dem Fernsehgerät.

Vorgehensweise:

a. Verbinden Sie ein SCART Kabel mit dem DVB-S Empfänger an dem SCART Ausgang (SCART TV) oder mit einem HDMI Kabel und Ihrem Fernsehgerät
b. Verbinden Sie das Antennenkabel mit dem Antenneneingang (LNB IN) des HRS 8520. Schrauben Sie den Stecker fest mit dem Eingang.
c. Achten Sie bitte auf einen fest Sitz der Stecker.
d. Verbinden Sie nun den HRS 8520 mit dem Stromnetz.
e. Schalten Sie den DVB-S Empfänger und Ihren Fernsehgerät ein.
f. Wählen Sie am Fernsehgerät den entsprechenden Eingang (SCART oder HDMI)

Hinweis:

Der HRS 8520 enthält einen so genannten „Loop through“ Antennenausgang (LOOP OUT). Damit können Sie von dem DVB-S Empfänger weitere DVB-S Empfangsgeräte anschließen.

Zu einem externen Audio-Dekoder oder Verstärker

Sie haben die Möglichkeit die digitalen Audiosignale auch zu Ihrem externen Decoder oder Verstärker zu übertragen. Dazu können Sie den koaxialen (elektrischen) Anschluss benutzen.

Einrichten der Verbindung:

1. Schalten Sie alle Geräte aus.
2. Trennen Sie auch die Geräte von dem Stromnetz.
3. Etablieren Sie die Video-Übertragung mittels eines SCART oder eines HDMI Kabels zu Ihren TV Fernsehgerät.
4. Verbinden Sie den HRS 8520 mit einem koaxialem Kabel zu Ihren externen Decoder oder Verstärker.
5. Schalten Sie beide Geräte an.
6. Aktivieren Sie bei dem externen Decoder oder Verstärker die koaxialen Eingang.

Hinweise:

• Die Kabel sind nicht Teil des Lieferumfangs.
- In Deutschland sind nur bei einigen TV Sender und auch nur bei einigen TV Programmen digitale Audiospuren vorhanden. Informationen wann und welche TV Programme digitale Audiosignale übertragen werden, können Sie in der Regel den TV Programmzeitschriften entnehmen.
- Hinweise über die unterschiedlichen Tonspuren können Sie auch mittels den Informationen der AUDIO Taste erlangen.

Stereo-Verbindung zu einem externen Verstärker oder Soundsystem

Schließen Sie die eine Seite des zweipoligen Cinch-Kabels an den roten und weißen Anschluss L/R auf der Rückseite des Gerätes. Die andere Seite des Cinch Kabel wird in den Stereo Eingang des Verstärkers oder aktiven Soundsystem angeschlossen, welcher manchmal mit AUX IN oder mit Stereo IN bezeichnet wird. Achten Sie immer auf die Farbkodierung des Kabels und der Anschlüsse. Schalten Sie den Verstärker bzw. das aktive Soundsystem ein und wählen Sie den entsprechenden Eingang.

Zweiter SCART Anschluss (VCR)

Zweiter SCART Ausgang

Sie können natürlich auch den zweiten SCART Ausgang nutzen, um digitale Sendungen zu einem Videorekorder weiterzuleiten und dann analog aufzunehmen. Schließen Sie dazu den Videorekorder mit einem SCART Kabel an dem VCR Ausgang des HRS 8520 an.

Weitere Hinweise zur Bedienung entnehmen Sie der Anleitung des Videorekorders.

SCART Eingang

Sie können den zweiten SCART Anschluss auch als Eingang nutzen, um das Bild und Ton an einem Fernseher wiederzugeben. Verbinden Sie dazu einen Videorekorder oder DVD-Player mit einem SCART Kabel an dem SCART VCR Anschluss des HRS 8520.

Der HRS 8520 kann die Eingangssignale über den geschalteten SCART VCR Anschluss ausschließlich über den SCART TV ausgeben. Eine Bildwiedergabe via HDMI ist nicht möglich.

Um den Eingang zu aktivieren, müssen Sie die DTV/VCR Taste drücken. Drücken Sie erbeut die DTV/VCR Taste um den SCART Eingang abzuschalten.

Hinweise:

1. Das Gerät muss eingeschaltet sein, um Signale weiter zuleiten.
2. Der HRS 8520 kann die Eingangssignale über den geschalteten SCART VCR Anschluss ausschließlich über den SCART TV ausgeben. Eine Bildwiedergabe via HDMI ist nicht möglich.
3. Wenn der SCART Eingang aktiv ist, können Sie selbst an dem HRS 8520 nichts mehr ausführen.
4. Beenden Sie den SCART Eingang durch erneutes Drücken der DTV/VCR Taste.

USB Anschluss

Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. In der Regel sollte die Beschriftung des USB-Sticks nach oben zeigen.

Entnehmen Sie den USB Stick erst dann, wenn Sie wieder im Live DVB-S Programm sind, andernfalls könnte der Stick beschädigt werden.

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.
3. Bei USB Speichermedium wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

Einstellung

Installieren Sie vor dem Anschalten des Gerätes alle notwendigen Kabelverbindungen zu der Satellitenschüssel und zu dem Fernseher.

Bei der ersten Inbetriebnahme des HRS 8520 erscheint auf dem TV-Bildschirm das Einstellung - Installationsmenü. Dieses Menü enthält zwei Optionen:

1. OSD Sprache (OSD Language)
2. Satelliteneinstellung (DISH SETUP)

Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den beiden Menüpunkten wechseln. Wenn der Menüpunkt farblich hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die einzelnen Optionen ändern Sie mit den Navigationstasten LINKS und ▶. Die Menüs können Sie mit der EXIT Taste verlassen.

OSD Sprache

Der Menüpunkt enthält die Option für die OSD Sprache (OSD LANGUAGE).

Satelliteneinstellung

Bevor Sie bei den Einstellungen beginnen, sollten Sie sich über das installierten Satellitensystem im klaren sein. Es gibt hier eine Reihe von unterschiedlichen Optionen.

Das Menü Satelliteneinstellung ist gegliedert in einer Satellitenliste (Linke Seite) und weiteren Optionen (Rechte Seite).

1. Eine einfache Verbindung zwischen Satellit und Empfänger (ab Seite 19)
2. Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenschüssel unter Verwendung von Toneburst (ab Seite 21)
3. Nutzung mehrerer Satelliten via DiSEqC 1.0 (ab Seite 21)
4. Nutzung mehrerer Satelliten via DiSEqC 1.0 und Toneburst (ab Seite 22)
5. Nutzung mehrerer Satelliten via DiSEqC 1.1 (ab Seite 23)
6. Nutzung mehrerer Satelliten via DiSEqC 1.2 (ab Seite 24)
7. Nutzung mehrerer Satelliten via DiSEqC 1.3 (ab Seite 25)
8. Einkabelinstallation—Unicable (ab Seite 26)

Suchlauf

1. Eine einfache Verbindung zwischen Satellit und Empfänger

Sie haben die Satellitenschüssel zu einem speziellen Satelliten ausgerichtet und nutzen entweder einen einfach LNB oder Mehrfach LNB. Jeder LNB wird direkt mit dem Satellitenempfänger verbunden.

Nach der Auswahl des Satelliten (z.B. ASTRA 19,2E) achten Sie darauf, das nur folgende Parameter (Rechte Seite) definiert sind:

LNB Typ: 09750/10600

LNB Spannung: 13/18V

22KHz: AUTO

Toneburst: Keine

DiSEqC1.0: Keine

DiSEqC1.2: Keine

Motor: Keine

LNB Spannung

Der LNB für digitale Programme wird in der Regel mit 13 und 18V Spannung versorgt. Die Option ist hier automatisch 13/18V.

Die LNB Spannung kann manuell verändert werden. Dies hat einen direkten Einfluss auf das Suchergebnis. Die Optionen sind Aus, 13V, 18V und 13/18V. Wird die Option Aus gewählt, dann wird der LNB nicht mehr von dem Empfänger mit Spannung versorgt. Es können auch dann keine Programme mehr empfangen werden.

22KHz

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astra-Satellitensystem (analog und digital) mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TV- und Radiosignalen wird daher nur noch eine Set-Top-Box für das digitale Fernsehen, benötigt.

Die digitalen TV Sender befinden sich alle im oberen Frequenzband. Benutzen Sie die Einstellung AUTO.

Die anderen Optionen werden bei den nachfolgenden Konfigurationen mehr im Detail beschrieben.

Drücken Sie die BLAUE Taste zum starten des Suchlaufes.

Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können. Diese sind mit den einzelnen Optionen:

Suchmodus: Standard, Blind, Netzwerk Verschlüsselt: Alle Sender, Freie Sender Service Typ Alle, TV, Radio

Suchlauf

Suchmodus

Bei dem Suchmodus können Sie zwischen Standard, Blind und Netzwerk auswählen.

• Standard hat zu jedem Satelliten eine Transponderliste hinterlegt und bei dem Suchlauf wird anhand dieser Liste gesucht.
• Blind ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten Transponderliste.
• Netzwerk enthält neben Name und Art des Übertragungssystems (Astra, Satellit) auch technische Parameter wie Frequenz und Fehlerschutz.

Empfehlung: Nutzen Sie die Option Standard!

Verschlüsselt

Hier können Sie festlegen, ob Sie nur freie TV/Radio Programme suchen möchten oder auch die verschlüsselten. Die verschlüsselten Sender benötigen jedoch entsprechende Smartcards und ein Lesegerät. Der HRS 8520 ist als FTA (Free-to-Air) ausgelegt und hat somit kein Kartenleser, Sie können keinen verschlüsselten Programme anschauen.

Empfehlung: Nutzen Sie die Option Freie Sender!

Service Typ

Hier können Sie definieren, ob Sie nach TV, Radio oder Alle Sender suchen möchten. Falls Sie nie mit einem Satellitenempfänger Radio hören, dann können Sie die Option TV auswählen.

Hinweise:

1. In der Regel ist die Suche mit der Option Standard ausreichend. Jedoch gibt es immer wieder Änderungen an der Transponderliste. Falls irgendwelche Programme nicht gefunden werden, dann wechseln Sie zu der Option Blind.
2. Mit dem HRS 8520 ist es nicht möglich verschlüsselte Sender anzuschauen, nutzen Sie für die „bessere“ Übersicht in der Senderliste nur die Option Freie Sender.

Nachdem die weiteren Suchparameter eingestellt wurden, drücken Sie die OK Taste und der Suchlauf beginnt. Die empfangenden Sender werden in den entsprechenden Listen angezeigt und nach Beendigung des Suchlaufes abgespeichert.

Suchlauf

2. Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenschüssel unter Verwendung von Toneburst

Toneburst ist ein zusätzliches Schaltkriterium, welches Receiver liefern können. In diesem Signal sind keine digitalen Befehle enthalten, es kann aber dennoch von den meisten Schaltern zur Positionsumschaltung ausgewertet werden.

Vorgehensweise:

1. Wählen Sie einen Satelliten aus und markieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt Toneburst die Option Burst A.
2. Wechseln Sie mit der EXIT Taste wieder zu der linken Seite und wählen Sie einen weiteren Satelliten und bestätigen mit der OK Taste.
3. Wählen Sie einen Satelliten aus und markieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt Toneburst die Option Burst B.

Drücken Sie die BLAUE Taste zum starten des Suchlaufes.

Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

3. Nutzung mehrerer Satelliten via DiSEqC 1.0

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsat ist nur mittels DiSEqC ^™ (Digital Satellite Equipment Control) möglich, sofern nur ein Kabel zum Satellitenreceiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Schaltkriterien 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustände auf. In der einfachsten Version wird DiSEqC ^™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz-Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DiSEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z.B. vier 4/1 DiSEqC 1.0 Schalter, deren Ausgänge werden dann auf die Eingänge eines 4/1 DiSEqC 1.1 Schalters gelegt.

Suchlauf

Vorgehensweise:

1. Wählen Sie einen Satelliten aus und mar- kieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt DiSEqC1.0 die Option LNB1.
2. Wechseln Sie mit der EXIT Taste wieder zu der linken Seite und wählen Sie einen weiteren Satelliten und bestätigen mit der OK Taste.
3. Wählen Sie einen Satelliten aus und mar- kieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt DiSEqC1.0 die Option LNB2.
4. Usw.

Sie haben die Möglichkeit bis zu vier Satelliten auszuwählen. Drücken Sie die BLAUE Taste zum starten des Suchlaufes. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

4. Nutzung mehrerer Satelliten via DiSEqC 1.0 und Toneburst

In Kombination von DiSEqC 1.0/1.1 und Toneburst können Sie anstatt zwischen 4 Satelliten schon insgesamt 8 unterschiedliche Satelliten nutzen. Des bedeutet, an jedem LNB können Sie mittels Toneburst zwei Satelliten definieren.

Vorgehensweise:

1. Wählen Sie einen Satelliten aus und markieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt Toneburst die Option Burst A.
2. Wählen Sie mit der Pfeiltaste UNTEN den Punkt DiSEqC1.0 die Option LNB1.
3. Wechseln Sie mit der EXIT Taste wieder zu der linken Seite und wählen Sie einen weiteren Satelliten und bestätigen mit der OK Taste.
4. Wählen Sie einen Satelliten aus und mar- kieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt Toneburst die Option Burst B.
5. Wählen Sie mit der Pfeiltaste UNTEN den Punkt DiSEqC1.0 die Option LNB2.
6. Usw.

Suchlauf

Sie haben die Möglichkeit bis zu acht Satelliten auszuwählen. Drücken Sie die BLAUE Taste zum starten des Suchlaufes. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

5. Nutzung mehrerer Satelliten via DiSEqC 1.1

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsat ist nur mittels DiSEqC™ (Digital Satellite Equipment Control, sprich: Deißäck) möglich, sofern nur ein Kabel zum Satellitenreceiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Schaltkriterien 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustände auf. In der einfachsten Version wird DiSEqC™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz-Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DiSEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z.B. vier 4/1 DiSEqC 1.0 Schalter, deren Ausgänge werden dann auf die Eingänge eines 4/1 DiSEqC 1.1 Schalters gelegt.

Vorgehensweise:

1. Wählen Sie einen Satelliten aus und markieren Sie den mit der OK Taste. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt DiSEqC1.1 die Option LNB1.
2. Wechseln Sie mit der EXIT Taste wieder zu der linken Seite.
3. Wählen Sie einen weiteren Satelliten und bestätigen mit der OK Taste.
4. Wechseln Sie mit der Pfeiltaste ▶ zu der rechten Seite und definieren Sie für diesen Satelliten bei dem Punkt DiSEqC1.1 die Option LNB2.
5. Usw.

Sie haben die Möglichkeit bis zu 16 Satelliten auszuwählen. Drücken Sie die BLAUE Taste zum starten des Suchlaufes. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

Suchlauf

6. Nutzung mehrerer Satelliten via DiSEqC 1.2

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Schalten Sie dazu die Option Motor auf DiSEqC1.2. Drücken Sie die OK Taste, um die Parameter der Drehbewegung festzulegen. Ein weiteres Menü erscheint mit folgenden Optionen:

• Auto. Bewegen (Move Auto)
• Bewegung fortfahren (Move Continue)
• Schrittweise bewegen (Move Step)
- Speicherposition (Store Position)
- Gehe zu Position (Goto Position)
• Gehe zu Verweis (Goto Reference)

Auto Bewegen

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors nach Westen bzw. Osten auszuführen. Die Bewegung stoppen automatisch.

Bewegung fortfahren

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors nach Westen bzw. Osten auszuführen. Die Bewegung stoppen automatisch.

Schrittweise bewegen

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors schrittweise nach Westen bzw. Osten auszuführen.

Speicherposition

Speichern der aktuellen Motorposition.

Gehe zu Position

Drücken Sie die ◀/▶ Taste um eine gespeicherte Position anzusteuern.

Gehe zu Verweis

Alle anderen Positionen.

Definieren Sie nun die Satelliten entsprechend den verschiedenen LNB und starten Sie den Suchlauf mit der BLAUEN Taste. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

Suchlauf

7. Nutzung mehrerer Satelliten via DiSEqC 1.3

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Schalten Sie dazu die Option Motor auf DiSEqC1.3.

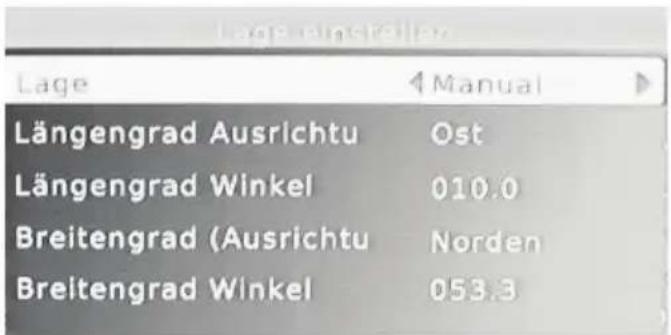

Drücken Sie die GRÜNE Taste und Sie können die geographische Lage festlegen. Geben Sie dazu den Längengrad und Breitengrad ein und bestätigen Sie die Einstellung mit der OK Taste.

Drücken Sie die OK Taste, um die Parameter der Drehbewegung festzulegen. Ein weiteres Menü erscheint mit folgenden Optionen:

• Auto. Bewegen (Move Auto)
• Bewegung fortfahren (Move Continue)
• Schrittweise bewegen (Move Step)
- Speicherposition (Store Position)
- Gehe zu Position (Goto Position)
• Gehe zu Verweis (Goto Reference)
- Gehe zu X ()

Auto Bewegen

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors nach Westen bzw. Osten auszuführen. Die Bewegung stoppen automatisch.

Bewegung fortfahren

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors nach Westen bzw. Osten auszuführen. Die Bewegung stoppen automatisch.

Schrittweise bewegen

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors schrittweise nach Westen bzw. Osten auszuführen.

Speicherposition

Speichern der aktuellen Motorposition.

Gehe zu Position

Drücken Sie die ◀/▶ Taste um eine gespeicherte Position anzusteuern.

Gehe zu Verweis

Alle anderen Positionen.

Suchlauf

8. Einkabellösung (Unicable)

Unicable ist ein Verfahren zur Verteilung von Satelliten-TV-Signalen. Dabei werden mehrere Receiver an eine einzige Ableitung angeschlossen, was bei Satblock-Verteilung nicht möglich ist. Im Gegensatz zu gängigen Einkabelsystemen mit eingeschränkter Programmauswahl steht bei Unicable das volle Programmspektrum zur Verfügung. Es wird kein komplettes Frequenzband übertragen, sondern jedem Receiver steht eine bestimmte Frequenz (UserBand UB) im Sat-Frequenzbereich (950–2150 MHz) zur Verfügung. Über spezielle DiSEqC-Signale teilt ein Receiver der Verteileinheit (LNB oder Multischalter) Ebene und Transponder des gewünschten Programmes mit. Der Transponder wird dann auf das UserBand des Receivers aufmoduliert. Zum Ansteuern eines Unicable-LNBs sind spezielle DiSEqC-Schaltsignale nötig, weshalb nur DVB-S-Receiver, die diesen Standard unterstützen, in einem solchen System funktionieren. Grundlage für diese Technik ist eine im Jahre 2004 erlassene europäische Norm EN 50494. Prinzipiell können also alle Receiver, die diese Norm erfüllen, in einem Unicable-System betrieben werden. Umgekehrt sind diese SCR-Receiver (Satellite channel router) an allen anderen SAT-Anlagen betreibbar.

Unicable LNB

Bei dieser Lösung ist die Unicable-Funktionalität bereits im LNB untergebracht. Derzeit können maximal 8 Receiver direkt über ein Kabel an das LNB angeschlossen werden. Weitere Verteiler werden nicht benötigt.

Vorgehensweise:

1. Brechen Sie den Vorgang hier mit der EXIT Taste ab.
2. Drücken Sie die MENU Taste damit Sie in das Einstellungsmenü gelangen.
3. Drücken Sie die ◀/▶ Taste mehrmals bis die Option Sendersuche aktiv ist.
4. Drücken Sie die ▲/▼ Taste bis Sie die Option Unicable Einstellung erreichen.
5. Öffnen Sie die Unicable Einstellung mit der OK Taste.

6. Aktivieren Sie die Option Unicable (Ja) mit der ◀/▶ Taste.

7. Drücken Sie die ▼ Taste und geben Sie nun die Sender Nr. und die dazugehörende Frequenz für den ersten Empfänger ein.

Entnehmen Sie die Sender Nr. und die dazugehörenden Frequenzen der Anleitung des Unicable LNB und achten Sie auf die Richtigkeit der Einstellungen. Ansonsten arbeitet bzw. arbeiten die Empfänger nicht richtig und es wird die Meldung „Kein Signal“ angezeigt.

Suchlauf

Satelliteneinstellung

Satellit

001 013.0E Ku_HOTBIRD 6

002 019.2E Ku ASTRA 1H,

003 028.2E Ku_ASTRA 2A,

004 023.5E Ku_ASTRA 1E,

005 007.0W Ku_NILESAT 1

006 007.0E Ku_EUTELSAT

007 009.0E Ku_Eurobird

008 010.0E Ku_EUTELSAT

Ku_ASTRA 1H,1KR,1L,1M

LNB Typ 09750/10600

LNB Power 13/18V

22KHz Auto

Setze Position Nein

DiSEqC1.0 Nein

DiSEqC1.1 Nein

Motor Nein

Qualität

Transponder

EXIT

Wahl

Hinzufügen

Bearbeiten

Löschen

Suche

1. Drücken Sie die EXIT Taste damit Sie wieder in das übergeordnete Menü gelangen.
2. Drücken Sie die ▲ Taste bis Sie die Option Satelliteneinstellung erreichen.
3. Öffnen Sie diese mit der OK Taste.
4. Wählen Sie einen Satelliten aus (z. B. ASTRA 1). Die Einstellungen LNB Typ, LNB Power, 22 kHz und Setze Position sollten gemäß der obigen Abbildung sein.
5. Drücken Sie die BLAUE Taste zum starten des Suchlaufes.

Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können. Diese sind mit den einzelnen Optionen:

Suchmodus: Standard, Blind, Netzwerk

Verschlüsselt: Alle Sender, Freie Sender

Service Typ Alle, TV, Radio

Nutzen Sie hier folgende Einstellungen:

Suchmodus: Standard

Verschlüsselt: Freie Sender (kann kein

Pay TV

Service Typ: Alle

Nachdem die weiteren Suchparameter eingestellt wurden, drücken Sie die OK Taste und der Suchlauf beginnt. Die empfangenden Sender werden in den entsprechenden Listen angezeigt und nach Beendigung des Suchlaufes abgespeichert.

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste:

▲/▼ Vorheriger bzw. nächster Sender
◀/▶ Vorherige bzw. nächste Seite der Senderliste

GOTO Auswahl des Satelliten oder Anzeige aller Sender

OK Aktivieren des ausgewählten Senders

EXIT Beenden der Kanalliste

Hinweis:

Die TV und Radio Kanalliste verhalten sich bei der Bedienung sehr ähnlich.

Senderwechsel

Mit den Tasten ▲(CH+)/▼ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.

Sender Suche

Über Satelliten werden eine Vielzahl von Sender übertragen, bei Astra sind dies über 1000 TV Sender. Mit der ROTEN Taste haben die Möglichkeit nach einen bestimmten Sender zu suchen. Geben Sie mit Hilfe der eingeblendeten OSD Tastatur den Sendernamen ein und bestätigen Sie mit OK.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.

Favoriten

Wenn Sie Favoriten definiert haben, dann können Sie mit der FAVOURITE Taste auf der Fernbedienung direkt auf die Favoritenlist zugreifen. Die Favoriten müssen natürlich vorher definiert werden. Die Bedienung innerhalb der Favoritenliste sieht wie folgt aus:

▲/▼ Wechsel zum vorherigen bzw. nächsten TV Programm

◀/▶ Blättern zur vorherigen oder nächsten

Seite der Programmliste

OK Startet das TV Programm

FAVOURITE Wechselt zwischen Favoritenliste(n)

EXIT Beenden der Favoritenlisteanzeige

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUBTITLE Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.

Hinweis:

In Deutschland werden häufig keine Untertitel bei DVB-S übertragen.

Wichtige Tasten und deren Funktionen

Audio Einstellung des TV Senders

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Entweder Wechsel der Sprache (z.B. ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur. Des Weiteren können Sie die Vorgabe der Tonausgabe (Stereo, Links, ▶) beeinflussen.

Hinweis:

Wenn Sie die Tonspur auf AC-3 wechseln, dann wird über SCART kein Ton ausgegeben. Den Ton erhalten Sie dann ausschließlich über den digitalen koaxialen Tonausgang in Verbindung mit einen externen Audio-Dekoder (Dolby Digital Verstärker).

Tele- / Videotext

Videotext aktivieren Sie über die TTX Taste. Navigation im Videotextfenster:

• Numerische Taste zur direkten Eingabe der Videotextseite
  • ◀/▶ Tasten für eine Seite rück— bzw. vorwärts
  • Farbtasten ROT, GRÜN, BLAU und GELB steuern entsprechend den Hinweisen die Seiten direkt an.
• EXIT beendet das Videotextfenster

Hinweis:

Der Videotext des HRS 8520 kann nicht über die Fernbedienung und Funktionen des TV-Gerätes ausgeführt werden, sondern ausschließlich nur mit der Fernbedienung des HRS 8520.

Auflösung

Sie haben im Livebild die Möglichkeit die Auflösung direkt zu ändern, ohne die entsprechende Option in dem Einstellungsmenü zu bemühen. Drücken Sie während des Livebildes die GRÜNE Taste auf der Fernbedienung und die Auflösung ändert mit jedem Drücken von z.B. 1080i zu 576i, 576p oder 720p.

Seitenverhältnis

Sie haben im Livebild die Möglichkeit das Seitenverhältnis direkt zu ändern, ohne die entsprechende Option in dem Einstellungsmenü zu bemühen. Drücken Sie während des Livebildes die GELBE Taste auf der Fernbedienung und das Seitenverhältnis ändert mit jedem Drücken von z.B. AUTO zu 16:9 Vollbild, 4:3 PS oder 4:3 Letterbox.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/►) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-S Empfänger.

Stummschaltung

Drücken Sie die MUTE Taste auf der Fernbedienung.

Wichtige Tasten und deren Funktionen

Information

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nächstes TV Programm, ob Teletext verfügbar ist usw..

Erneutes Drücken der INFO Taste zeigt die EPG Information des aktiven TV Programms an. Daneben finden Sie die Informationen zu dem Satelliten, Transponder, Frequenz des TV Senders und den Parameter „Signalqualität“.

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programmführer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm.

Hinweis:

Detaillierte EPG Informationen erhalten Sie ausschließlich zu jedem TV Programm wenn Sie zweimal die INFO Taste gedrückt haben.

Das EPG Fenster ist wie folgt aufgeteilt:

Links Oben Senderliste, Wechsel mit den ◀/▶ Tasten

Rechts Oben Aktuelles Datum und aktuelle Uhrzeit

Rechte Seite Kurzinformation zu dem markierten Programm

Unten Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.

Die Bedienung erfolgt mit den Tasten:

OK Markiertes TV Programm wird in die Timerprogrammierung übernommen

INFO Zeigt die Timerprogrammierung an

▲/▼ Vorheriger bzw. nächster TV Programm

GELB Blättert eine Seite nach unten innerhalb detaillierten EPG Programminformation

BLAU Blättert eine Seite nach oben innerhalb detaillierten EPG Programminformation

◀/▶ Wechsel des TV Kanals

EXIT Beenden des EPG Fensters

Timerprogrammierung aus EPG

Wenn Sie aus der EPG Anzeige die OK Taste bei einer markierten Sendung gedrückt haben, dann wird diese Sendung in die Timerprogrammierung übernommen. Die Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Es ist in der Regel ratsam, die Startzeit und Stopp-Zeit um einige Minuten (z.B. 3-5 min.) zu verän-

dern, weil die Sendungen nie pünktlich beginnen. Weitere Parameter sind Wiederholung und Mode. Die Option Wiederholung definiert ob eine Sendung einmalig oder regelmäßig aufgenommen werden soll. Die Option Mode sollte für eine Aufnahme von Sehen auf Aufnahme geändert werden. Die nun programmierte Sendung erschient in der Timerprogrammliste.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmalige Drücken dieser Taste beendet schließlich auch das allgemeine EPG Fenster.

Hinweis:

Vergessen Sie nicht ein USB Speicher anzuschließen.

Ereignis Hinzufügen
Senderklasse	TV
Senderl Nr.	0089
Sender Name	Das Erste
Startdatum (M/T/)	01/20/2010
Startzeit	12:15
Endzeitpunkt	13:00
Wiederholung	Einmal
Mode	Sehen

Aufnahme

Wenn Sie das aktuelle TV Programm einfach und schnell aufnehmen möchten, schließen zuerst ein USB Speicher am USB Anschluss an und drücken Sie dann die REC Taste. Die Aufnahme startet dann sofort. Beenden können Sie die Aufnahme durch das Drücken der STOP Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Die Aufnahme erfolgt in einer Datei mit der Endung TS.

Zeitversetztes Fernsehen

Um die Time Shift Funktion zu nutzen, müssen Sie zuerst einen USB Speicher an dem HRS 8520 anschließen. Sie sollten sich vorher entscheiden, ob die Time Shift Datei permanent gespeichert wird oder nicht. Diese Option müssen Sie im PVR Einstellungsmenü ggf. ändern. Dazu drücken Sie die MENU Taste und navigieren zu USB —> PVR Einstellung —> Speichere Time Shift. Dort können Sie die Funktion an- bzw. abschalten.

Drücken Sie während des Livebildes die || (Pause) Taste auf der Fernbedienung. Das Livebild pausiert und die weitere Sendung wird auf dem USB Speicher gesichert.

Sie können nach Ihrer Pause die Sendung fortsetzen:

• PLAY/PAUSE Taste - Abspielen der Sendung
  • >> / << - Schneller Vorlauf bzw. Rücklauf

Beenden von Time-Shift

Drücken Sie EXIT Taste um die Time Shift Funktion beenden. Sie werden jetzt gefragt ob Sie die Funktion beenden möchten. Drücken Sie die OK Taste auf dem Ja Feld und die Time-Shift wird beendet.

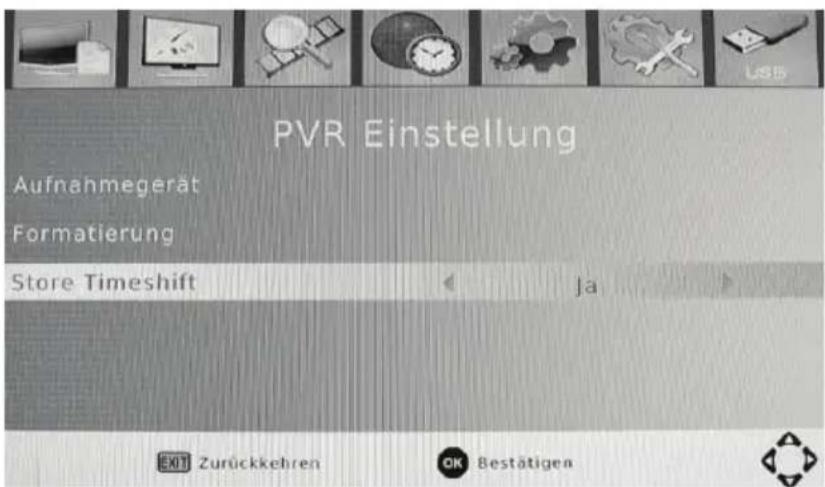

Time Shift wird nur dann permanent gespeichert, wenn die entsprechende Option aktiviert ist.

Aufnahmeprogrammierung

Sie haben die Möglichkeit aus dem Livebild eine Aufnahme zu programmieren. Drücken Sie dazu die BLAUE Taste und die Programmierung erscheint auf dem Bildschirm.

Drücken Sie die ROTE Taste und dann erscheint ein Einstellungsfenster mit allen relevanten Optionen (siehe vorherige Seite).

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die LIST Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:

▲/▼ Wechsel zur vorherigen bzw. nächsten Aufnahme
◀/▶ Blättern zur vorherigen oder nächsten Seite der Liste
OK Startet die Wiedergabe im Vorschaufenster
ROT Wechsel zwischen Vorschau- und Vollbild-Anzeige
RECALL Wechselt eine Ebene (Verzeichnis) höher
GELB Aufnahme löschen
BLAU Aufnahme umbenennen
EXIT Beenden der Aufnahmeliste

Datei wiedergeben

Wenn Sie aus der Aufnahmeliste eine abspielen möchten, drücken Sie die PLAY Taste. Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:

>>	Schneller	Vorlauf
<<	Schneller	Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort EXIT/STOP Beenden der Wiedergabe

Datei umbenennen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die BLAUE Taste und dann erscheint auf dem Bildschirm eine OSD Tastatur. Wählen Sie mit Hilfe der Navigationstasten die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste.

Ist der neue Name fertig, dann navigieren Sie zu dem OK-Feld und drücken Sie die OK Taste. Die Datei wird umbenannt.

Aufnahme löschen

Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die GELBE Taste drücken, dann können Sie die entsprechende Datei von dem USB Speicher löschen. Die ausgewählte Datei wird jetzt mit einem „Häkchen“ markiert. Rücken Sie jetzt die OK Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste und die Datei wird von dem USB Speicher gelöscht.

USB Anschluss

Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein.

Unterstützte Formate

Dies wären zum Beispiel Bilder (JPEG, GIF), Musikdateien (MP3, WMA) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format) und vieles mehr.

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB-Speicher von mindestens 16 GB.

Kleinere USB-Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Wenn Sie Bilder, Musik oder Videos von Speicher abspielen möchten, rufen Sie dazu den Medienplayer des Gerätes auf. Schließen Sie zuerst den USB Speicher (oder Speicherkarte) an und drücken Sie während des Livebildes die MENU Taste.

Drücken Sie solange die ◀/▶ Tasten bis USB hervorgehoben wird. Drücken Sie die ▲/▼ Taste bis die Option Multimedia hervorgehoben ist. Bestätigen Sie mit der OK Taste die Auswahl.

Der Media-Player startet mit folgenden Öffnungsbildschirm. Sie sehen in diesem die vier Auswahlmöglichkeiten. Diese sind:

• Musik
• Photo
• Filme
• PVR

Wechseln Sie zwischen den einzelnen Option mit den ◀/▶ Tasten und bestätigen Sie die Auswahl mit der OK Taste.

Meine Bilder


Wenn Sie Bilder mit dem HRS 8520 anzeigen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Photo mit der OK Taste auf.

Nach erfolgreichen Auslesen des USB Speicher wird dann im Dateibrowser Verzeichnisstruktur angezeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und aktivieren Sie diesen mit der OK Taste.

Befinden sich in diesem Ordern Bilder, so werden diese in dem Dateibrowser aufgelistet und das erste Bild auf der rechten Seite als Vorschaubild dargestellt.

Navigationshilfen im Dateibrowser

OK Anzeige des Bildes in Vollbild

PLAY (>) Starten der Diavorführung aller Bilder in diesem Ordner

GOTO Anzeige aller Bilder als kleine Vorschaubilder

▲/▼ Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

RECALL Navigation zu dem über geordneten Ordner

EXIT Rückkehr ins Multimedia Menü

Vorschau-Anzeige

In der Thumbnail-Übersicht haben Sie eine ähnliche Funktionsweise wie in dem Dateibrowser:

▲/▼ Wechsel zum oberen bzw. unteren Bild

◀/▶ Wechsel zum vorherigen bzw. nächsten Bild

OK Startet die Wiedergabe des Bildes

EXIT Beendet die Vorschauanzeige und wechselt direkt ins Hauptmenü zu rück

Wiedergabe

Starten Sie die Wiedergabe in der Diavorführung mit der PLAY oder OK Taste. Die Diavorführung läuft entsprechend den Photo Einstellungen im USB Menü ab. Folgende Operationen stehen Ihnen zur Verfügung:

| Anzeige des nächsten Bildes

|<< Anzeige des vorherigen Bildes

ROT Vergrößern bzw. Verkleinern des Bildes in den Stufen Normal -> x2 -> x4 -> x8 -> Normal -> x1( -> x1/4 -> x1/2 -> Normal

GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn

GELB Rotation des Bild um 90° im Uhrzeigersinn

REPEAT Wiederholungsfunktion mit den Optionen Einzel / Ordner / Zufällig

INFO Information des Bildes mit Dateiname, Auflösung und Größe der Datei

RECALL/EXIT Beenden der Wiedergabe und Rückkehr zum Dateibrowser


Musikwiedergabe während der Bildanzeige

Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück auswählen und dann zu den Bildern wechseln.

Unterstützte Formate und Auflösungen

Folgende Formate werden unterstützt:

• Bitmap in JPEG Format (Baseline bis 16384 x 12800 / Progressive bis 1280 x 1024 Pixel)
• Bitmap in BMP Format bis zu 9600 x 6144 Pixel
• Bitmap in PNG Format bis zu 9600 x 6144 Pixel

Musik

Wenn Sie Musikdateien mit dem HRS 8520 abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Musik mit der OK Taste auf.

Nach erfolgreichen Auslesen des USB Speicher wird dann im Dateibrowser Verzeichnisstruktur ange-

zeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und aktivieren Sie diesen mit der OK Taste.

Befinden sich in diesem Ordnern Musikdateien, so werden diese in dem Dateibrowser aufgelistet.

Navigationshilfen im Dateibrowser

OK / PLAY Abspielen des ausgewählten Musik- stückes

STOP Beendet die Musikwiedergabe

| Wechsel zum nächsten Musikstück

|<< Wechsel zum vorherigen Musikstück

|| / PAUSE Unterbricht die Musikwiedergabe

REPEAT Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

▲/▼ Wechsel zum vorherigen bzw. nächsten Musikdatei

RECALL Navigation zu dem über geordneten Ordner

EXIT Rückkehr ins Multimedia Menü

Schneller Vorlauf bzw. Rücklauf

Wenn Sie während der Musikwiedergabe die >> oder die << Taste drücken, dann starten Sie den schnellen Vorlauf bzw. schneller Rücklauf. Jedes Drücken der Taste erhöht die Geschwindigkeit. Die Geschwindigkeiten ändern sich wie folgt:

x 1 x 2 x 4 x 8 x 1 6 x 3 2 x 1

Musik

Hinweis:

Mit der >> oder << Taste können Sie ausschließlich zu der normalen Abspielgeschwindigkeit zurückkehren.

Lautstärke ändern

Während der Musikwiedergabe können Sie die Lautstärke mit den ◀/▶ Tasten ändern.

ID Tag Informationen

Die ID Tags werden angezeigt, sofern diese vorhanden sind.

Unterstützte Formate

Der HRS 8520 unterstützt folgende Parameter bei den Musikdateien:

Codec Endung Bitrate [kbps] Sampling Frequenz [kHz]
MPEG-1 Layer 2 MP	3 32 bis 448 32 bis	48
MPEG-1 Layer 3 MP	3 32 bis 320 32 bis	48
AAC (LC oder HE)	AAC / M4A 24 bis 384	8 bis 48
WMA WMA	128 bis 320 8 bis	48

Filme

Wenn Sie Filmdateien mit dem HRS 8520 abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Filme mit der OK Taste auf.

Bitte beachten Sie die folgenden Regeln:

1. Die Tabelle auf der folgenden Seite gibt einen Überblick der unterstützten Container, Formate, maximale Auflösung, maximale Bitrate und den Profilen.
2. Die maximale Dateigröße ist 4 GB (FAT32 Regularien)
3. Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.
4. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „“ Zeichen.
5. Verschiedene Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.
6. Mehrere Tonspuren werden in bestimmten Video-Container unterstützt
7. Externe Untertitel werden in den Formaten Subrip (SRT), Micro-DVD (SUB) und Sami (SMI) unterstützt. Interne Untertitel in den Video-Container werden nicht unterstützt.
8. Unterstütze Audioformate in den MPEG-x Dateien sind:
9. MPEG-4: AC3, MP3, AAC
10. MPEG-1/2: MP2 / MPA, AC3
11. MPEG-4: AC3, MP3, AAC
12. MPEG-1/2: MP2 / MPA, AC3

Hinweise:

Durch die Vielzahl an unterschiedlichen Video-Codices, Audio-Codices, Video-Container und PC Programme kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeden Part einzeln betrachtet (z.B. H.264, AC3, MP4) kann eine Kombination dessen zu nicht abspielbaren Dateien führen.

Meine Filme

Endung	Container	Video	Codec	Max.	Auflösung	Bitrate	Profil
DATVOB	MPG / VOB	MPEG-1 / 2 PS	720 x 576	20 Mbps	Main
MPG MP	G MPEG-1 / 2	1920 x 1080 /		30p	20 Mbps	Main
TSTRP, TP	MPEG-2 TSH264 TS	MPEG-2H.264	1920 x 1080 /30p		20 Mbps	H.264: Main—Level 4H.264: High—Level 4MPEG-2: Main
MP4	MP4	MPEG-4 ASPH.264	1920 x 1080 /30p		20 Mbps	H.264: Mail—Level 4H.264: High—Level 4MPEG-4: Simple und Advanced—Level 5
MKVMOV	MKVMOV	MPEG-4 ASPH.264	1920 x 1080 /30p		20 Mbps	H.264: Mail—Level 4H.264: High—Level 4MPEG-4: Simple und Advanced—Level 5
AVIDIVX	AVIDIVX	MPEG-4 ASPH.264	1920 x 1080 /30p		20 Mbps	H.264: Mail—Level 4H.264: High—Level 4MPEG-4: Simple und Advanced—Level 5
M2TS	BDAV MPEG-2 TS	MPEG-2,H.264, VC-1	1920 x 1080 /30p		20 Mbps	H.264: Main—Level 4H.264: High—Level 4MPEG-2: Main

Nach erfolgreichen Auslesen des USB Speicher werden die Ordner/Dateien angezeigt. Wählen Sie im Dateibrowser einen Ordner mit den Filmdateien mit der OK Taste aus. Die Dateien werden dann im Dateibrowser in eine Liste angezeigt.

Navigationshilfen im Dateibrowser

▲/▼ Wechsel zum vorherigen bzw. nächsten Datei bzw. Ordner

OK Startet die Wiedergabe der Datei bzw. öffnet den Ordner

RECALL Steuert das übergeordnete Verzeichnis an

ROT Vorschau/Vollbild

EXIT Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

Meine Filme

Abspielfunktionen während der Wiedergabe

Wenn Sie einen Film ausgesucht haben und diesen mit der OK Taste gestartet haben, dann wird der Film in dem Vorschaufenster auf der rechten Seite dargestellt. Mit der ROTEN Taste können Sie in den Vollbildmodus wechseln. Eine direkte Wiedergabe in Vollbild erreichen Sie mit der PLAY Taste. Alle Funktionen werden nachstehend kurz aufgelistet.

OK Wiedergabe im Vorschaufenster

PLAY Wiedergabe in Vollbild

ROT Wechsel zwischen Vollbild und Vorschaufenster

INFO Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname, Dateigröße, Auflösung, Bildrate

AUDIO Wechsel des Tonspur

SUBTITLE Wechsel bzw. Beenden der Untertitelanzeige

MENU Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster

RECALL Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster

GOTO Sprung zu einem selbst definierten Zeitpunkt

<< / >> Schneller Rücklauf bzw. schneller Vorlauf

|<< Vorheriger Film

| Nächster Film

II Unterbricht die Wiedergabe (Pause)

STOP Beendet die Wiedergabe

REPEAT Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

Schneller Vorlauf bzw. Rücklauf

Mit der << bzw. >> Taste können Sie innerhalb des Filmes schneller rückwärts bzw. vorwärts spulen. Die Geschwindigkeiten ändern sich mit jeden Tastendruck wie folgt:

x 1 x 2 x 4 x 8 x 1 6 x 3 2 x 1

GOTO Funktion

Wenn Sie die GOTO Taste während der Wiedergabe drücken, können Sie einen Zeitpunkt mit den numerischen Tasten eingeben. Nachdem Drücken der OK Taste springt der HRS 8520 zu diesem Zeitpunkt im Film.

Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU Taste auf. Die Untermenü sind:

• Sender mit Programmbearbeitung, EPG und Sortierung
  • Bildeinstellung mit Seitenverhältnis, Auflösung, TV Format und Videoausgabe
• Kanalsuche mit Satelliteneinstellung
• Zeit mit Zeitzone, Datum, Uhrzeit und Schlaftimer
  • Optionen mit OSD Sprache, Untertitel Sprache, Audio-Sprache, Digital Audio und Anzeigezeit
• System mit Passwort, Standardeinstellung, Information, Letzter TV Sender und Update

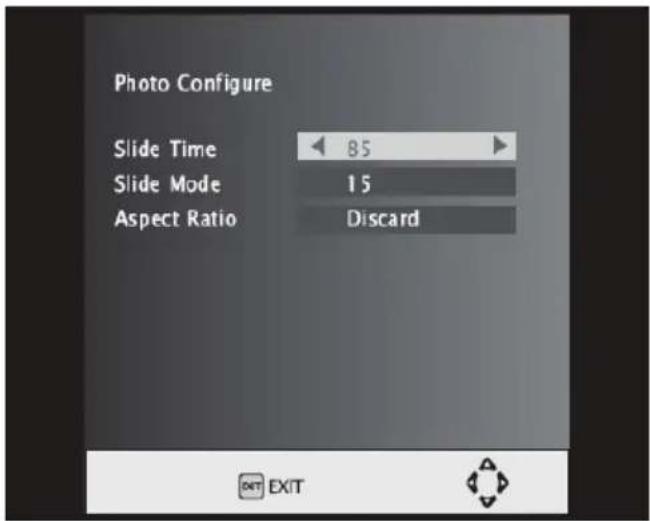

  • USB mit Multimedia, Photo-Einstellungen, Film-Einstellungen und PVR Einstellungen

Wenn Sie sich innerhalb eines der genannten Menüs befinden, so können Sie mit der EXIT Taste immer in das übergeordnete Menü zurückkehren, bis Sie schließlich wieder im Livebild befinden.

Sender

Das Menü Sender enthält die Untermenüs Programmbearbeitung, EPG Anzeige und Sortierung.

Programmbearbeitung

Mit dem Untermenü haben Sie die Möglichkeit die gefundenen Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten. Sie erhalten nur dann Zugang zu diesem Menü, wenn Sie bei der Passwortabfrage das richtige Passwort eingeben (0 0 0 0 0 0).

Folgende Tools stehen Ihnen zur

Verfügung:

• Bewegen
• Überspringen
• Sperren
• Löschen
• Favoriten
• Umbenennen
• Satellit
• Favoriten

Wenn Sie die Programmbearbeitung verlassen, dann werden die Änderungen gespeichert.

Sender

Verschieben

Möchten Sie einzelne TV Sender verschieben, so drücken Sie die ROTE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die ROTE Taste. Der ausgewählte TV Sender wird mit einem Häkchen versehen. Mit den ▲/▼ Tasten können Sie den TV Sender auf die neue Position verschieben. Suchen Sie einen neuen Senderplatz in der Liste aus und drücken Sie die OK Taste. Der TV Sender wird dann an dieser Stelle abgelegt.

Sender überspringen

Möchten Sie einzelne TV Sender überspringen, so drücken Sie die GRÜNE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die GRÜNE Taste. Der ausgewählte TV Sender wird mit einem SKIP-Hinweis (überspringen) versehen.

Hinweis:

• Bei der Navigation wird nun dieser TV Sender immer übersprungen und kann nicht mehr mit den ▲/▼ Tasten angewählt werden.
• Nur durch die numerische Eingabe kann auf diesen Sender zugegriffen werden.

Sender sperren

Möchten Sie einzelne TV Sender überspringen, so drücken Sie die GELBE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die GELBE Taste. An dem ausgesuchten TV Sender erscheint dann ein Schloss-Symbol.

Wenn Sie den gesperrten TV Sender anschauen möchten, dann werden Sie nach dem Wechsel zu dem gesperrten TV Sender nach dem Passwort gefragt. Geben Sie das Passwort ein, und danach können Sie den TV Sender anschauen.

Sender Löschen

Möchten Sie einzelne TV Sender löschen, so drücken Sie die BLAUE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die BLAUE Taste. Sofort erscheint eine Sicherheitsabfrage, ob Sie den ausgewählten Sender löschen möchten oder nicht.

• Falls ja, dann bestätigen Sie dies mit der OK Taste
• Falls nein warten Sie einige Sekunden ab oder drücken Sie die EXIT Taste

Wenn Sie bei der Sicherheitsabfrage zugestimmt haben, dann wird der Sender sofort aus der Liste gelöscht.

Sender

Favoriten definieren

Möchten Sie einzelne TV Sender als Favoriten definieren, so drücken Sie die FAVOURITE Taste.

Wählen Sie mit den ▲/▼ Tasten den TV Sender aus, den Sie in die Favoritenliste ablegen möchten. Drücken Sie die FAVOURITE Taste und wählen Sie eine der vier Kategorien (Video, Nachrichten, Sport oder Musik) mit den ▲/▼ Tasten aus. Die Auswahl wird nun mit der OK Taste aktiv. Der Sender wird nun mit einem Herz-Symbol versehen.

Der ausgewählte Sender ist nun in der entsprechenden Favoritenliste abgelegt.

Sender umbenennen

Möchten Sie einzelne TV Sender umbenennen, so drücken Sie die INFO Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die INFO Taste. Es erscheint sofort eine OSD Tastatur. Wählen Sie mit den Navigationstasten die Buchstaben aus und bestätigen Sie den Buchstabe mit der OK Taste. Ist der neue Sendername komplett, dann navigieren Sie zu dem OK-Feld und drücken Sie dort die OK Taste. Der Sender erhält dann den neuen Namen.

Satellit wechseln

Drücken Sie die GOTO Taste und Sie können die Auswahl bei der Bearbeitung beeinflussen, in dem Sie nur ein Satellit oder alle bearbeiten möchten.

Favoriten bearbeiten

Nachdem Sie ggf. Favoriten definiert haben, können Sie in der Favoritenliste die Sender bearbeiten. Drücken Sie die RECALL Taste und Sie wechseln in die Favoritenliste.

Elektronischer Programmführer (EPG)

Die Funktionen wurden schon auf Seite 24 eingehend beschrieben.

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Standard, Nach Sendername, Nach Frequenz und Nach Verschlüsselung) innerhalb der Liste sortieren.

Bildeinstellung

Das Menü Bildeinstellung enthält die Optionen für:

• Seitenverhältnis
• Auflösung
• TV Format
• Videoausgang

Seitenverhältnis

Mit diesem Menü geben Sie die Art Ihres TV Fernsehers ein. Bitte achten Sie auf das Seitenverhältnis Ihres TV Gerätes und wählen Sie diese aus der Liste aus.

• AUTO
  • 16:9 Vollbild
• 4:3 PanScan
• 4:3 Letterbox

Hinweis:

In der Regel ermöglicht die Einstellung 16:9 Vollbild die optimale Ausgabe. Damit werden 4:3 Sendungen im richtigen Seitenverhältnis angezeigt.

Auflösung

Hier definieren Sie die Auflösung, die über dem HDMI ausgegeben wird. Die Optionen sind:

• 576i (PAL) / 480i (NTSC)
• 576p (PAL) / 480p (NTSC)
- 720p
• 1080i

Hinweis:

Nutzen Sie bitte die tatsächliche Auflösung ihres Fernsehers. Hierzu beachten Sie die Spezifikationen Ihres TV Gerätes. Z.B. 720p für HD-Ready TV Geräte oder 1080i für FULL-HD TV Geräte.

TV Format

In diesem Menü können Sie zwischen PAL, NTSC und AUTO wählen.

Hinweis:

Nutzen Sie die Option AUTO und dann wird in der Regel die richtige Einstellung ausgewählt.

Videoausgang (SCART)

Mit dieser Option legen Sie die Art und Weise der SCART Videoausgabe fest. Sie können zwischen RGB und FBAS (CVBS) auswählen. Wenn Ihr TV Gerät über die SCART Schnittstelle RGB unterstützt, dann sollten Sie diese Option nutzen. RGB bietet gegenüber FBAS die bessere Bildqualität.

Sendersuche

Das Menü Kanalsuche enthält die Einstellung für:

• Satelliteneinstellung.
• Kanalliste sichern/laden
• Unicable Einstellung

Satelliteneinstellung

Bitte lesen Sie ab Seite 18 in dieser Anleitung. Alle Einstellungen wurden während der Erstinstallation ausführlich beschrieben.

Kanalliste sichern/laden

Mit dieser Option können Sie die Kanalliste inklusive der Favoriteneinteilung auf USB Speicher sichern. Führen Sie einmalig den Suchlauf durch, sortieren Sie die Sender nach Wunsch in die Kanalliste. Nach dem Speichern der Kanalliste und den Favoriten können Sie immer wieder diese laden und sofort fernsehen, ohne einen Suchlauf auszuführen.

1. USB-Speicher anschließen
2. MENU Taste drücken

3. SENDERSUCHE ansteuern

4. Die Option Kanalliste sichern/laden auswählen und mit OK starten.

Sichern auf USB Speicher

Hiermit sichern Sie die Kanalliste inklusive der Favoriten auf USB Speicher. Drücken Sie die OK Taste und dann wird die Liste abgespeichert. Nach erfolgreicher Sicherung erscheint kurz eine Statusmeldung. Mit der EXIT Taste gelangen Sie in das vorherige Menü zurück.

Lade von USB Speicher

Hiermit können Sie eine schon bestehende Kanalliste installieren. Dazu haben Sie die Möglichkeit unterschiedliche Listen zu laden.

Wählen Sie eine Liste aus und drücken Sie die OK Taste.

Nach erfolgreicher Installation der Kanalliste erscheint eine Meldung auf dem Bildschirm. Mit der EXIT Taste gelangen Sie in das vorherige Menü zurück.

Sendersuche

Unicable Einstellung

Bei einem Unicable LNB ist die Unicable-Funktionalität bereits im LNB untergebracht. Derzeit können maximal 8 Receiver direkt über ein Kabel an das LNB angeschlossen werden. Weitere Verteiler werden nicht benötigt.

Unicable Einstellung
Unicable	Ja
Senderl Nr.	01
Frequenz:	1210

Die Optionen sind:

Unicable Ja = Aktiviert / Nein = Abgeschaltet

Sender Nr. Definiert die Zuordnung des Empfängers

Frequenz

Eingabe

der

Frequenz

Hinweis:

Entnehmen Sie die Sender Nr. und die dazugehörenden Frequenzen der Anleitung des Unicable LNB und achten Sie auf die Richtigkeit der Einstellungen. Ansonsten arbeitet bzw. arbeiten die Empfänger nicht richtig und es wird die Meldung „Kein Signal“ angezeigt.

Zeiteinstellung

Die Zeiteinstellung enthält folgende Optionen:

• Zeitzone
• Datum
  • Uhrzeit
• Sleeptimer

Zeitzone

Hier definieren Sie die Zeitzone. Für Deutschland gilt z.B. MGZ+1 (GMT+1).

Datum und Uhrzeit

Diese beiden Optionen sind inaktiv, wenn Sie die automatische Zeiterfassung aktiv haben. Andernfalls können Sie hier Datum und Uhrzeit selbst manuell eingeben.

Sleeptimer

Hiermit können Sie definieren, wann das Gerät automatisch abschaltet.

Hinweis:

Geben Sie hier mindestens einen Wert von 10 Minuten ein.

Optionen

Das Menü Optionen enthält die Einstellungen für:

• OSD Sprache
• Untertitel Sprache
• Audio Sprache
  • Digital Audio Ausgabe
• Banner Zeit

OSD Sprache

Hier können Sie die OSD Sprache einstellen. Aktuell vorhanden sind folgende Sprachen:

Deutsch, Englisch, Französisch, Spanisch, Italienisch, Portugiesisch, Schwedisch, Dänisch, Tschechisch.

Untertitel Sprache

Hier können Sie die Untertitel Sprache einstellen.

Hinweis:

Viele Sender übertragen keine Untertitel.

Audio Sprache

Hier können Sie die bevorzugte Audio-Sprache auswählen.

Digitale Audio-Ausgabe

Mit dieser Option können Sie einerseits den digitalen Tonausgang an- bzw. abschalten und auch die Art und Weise der Tonübertragung.

Aus: Digitales Audio desaktivieren

PCM: Ausgabe von digitalem Audio im PCM-Format

RAW: Ausgabe von allen digitalen Audio-Formaten

Banner Zeit

Mit dieser Option definieren Sie die Anzeigezeit von Informationen, Menüs oder Hinweisen während des Livebildes. Sie können zwischen 1 und 10 Sekunden auswählen.

System

Die Systemeinstellungen enthalten die Optionen für:

• Passwort einrichten
• Standardeinstellungen
• Information
• Verlaufliste
• Software Update

Passwort einrichten

Hier können Sie das Passwort ändern. Nach dem Aktivieren der Option müssen zuerst das alte Passwort eingeben. Das Standardpasswort ist 0 0 0 0 0 0.

Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier ein neues sechsstellige Passwort ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal das sechsstellige Passwort eingeben.

Falls alle Eingaben richtig sind, wird das neue Passwort sofort übernommen.

Standardeinstellungen

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein.

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut durchführen.

Information

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

Verlaufliste

Ist diese Option eingeschaltet, dann können Sie mit der RECALL Taste immer zu den vorherigen TV Sender wechseln.

Software Update

Hiermit können Sie eine neue Softwareversion auf dem Gerät installieren. Dazu muss natürlich ein USB Speicher mit ausschließlich der Update Datei im Hauptverzeichnis angeschlossen werden. Weiter Informationen befinden sich in unserer Downloadseiten von Xoro.de.

Wichtig

Schalten Sie während des Updatevorgangs niemals den Strom aus!

USB

Das Menü USB enthält die Optionen für:

• Multimedia
• Photo Einstellungen
  • Video Einstellungen
• PVR Einstellungen

Multimedia

Über diese Option gelangen Sie zu dem Multimedia-Player (siehe Seiten 34 bis 39).

Photo Einstellungen

Hier definieren Sie die Einstellungen während der Diavorstellung.

Zeit (Slide Time)

Definieren Sie die Anzeigedauer Ihrer Bilder, von 1 bis 8 Sekunden.

Übergangseffekt (Slide Mode)

Es können bis zu 59 verschiedene Übergangseffekte während der Diavorstellung ausgewählt werden. Oder lassen Sie sich von dem Zufall (Random) überraschen.

Seitenverhältnis (Aspect Ratio)

Hier können Sie festlegen, ob das Seitenverhältnis Ihrer Bilder beibehalten werden soll. Oder sollen alle Bilder in Vollbild (Einstellung DISCARD) inklusive möglicher Verzerrungen angezeigt werden? Sie haben die Auswahl.

Hinweise:

Wir empfehlen folgende Einstellungen:

• Anzeigezeit 8Slide Time) = 8 S
- Übergangseffekt (Slide Mode) = Zufall (Random)
• Seitenverhältnis (Aspect Ratio) = Behalten (Keep)

USB

Untertitel Einstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung der externen Untertitel. Die Optionen dazu sind:

Untertitel Spezifisch

Definieren Sie die Größe der Untertitel.

Untertitel Hintergrund

Wie soll der Hintergrund der Untertitel beschaffen sein? Sie können zwischen einen transparenten oder einen farblichen Hintergrund auswählen.

Untertitel Farbe

Definieren Sie hier die Farbe der Untertitel.

Formate

Folgende Untertitelformate für externe Untertiteldateien werden unterstützt:

• Micro DVD mit der Endung SUB
• Subrip mit der Endung SRT
  • Sami mit der Endung SMI

Bitte beachten Sie auf die Notation der Untertiteldatei. Untertitel und Film müssen den gleichen Namen haben, wie z.B.:

• Film.avi
• Film.srt

Sie können auch zwei Sprachen verwenden. Die Notation dazu lautet:

• Film.avi
• Film.ger.srt
• Film.eng.srt

PVR Einstellungen

Mit dieser Option können Sie Informationen des USB Speichers abrufen (Option Aufnahmegerät), einen Speicher formatieren oder die permanente Speicherung der Time Shift Funktion definieren

USB

Aufnahmegerät

Zeigt Informationen des Aufnahmegerätes an.

• Medientyp (in der Regel FAT32)
- Speicher Gesamt
• Freier Speicher

Es werden nur Speicher mit FAT Formatierung unterstützt. Alle andere Arten von Speicherformatierungen wie NTFS, Riser oder ähnliche werden nicht unterstützt.

Speicher mit Multipartitionen werden nur dann angezeigt, wenn FAT32 Partitionen vorhanden sind.

Formatierung

Sie haben mit dieser Option den Speicher zu formatieren. Die Formatierung wird ausschließlich im FAT32 Dateisystem durchgeführt.

Wichtiger Hinweis

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Speichere Time Shift

Mit dieser Option definieren Sie, ob während des zeitversetzten Fernsehen die Time Shift Datei permanent gespeichert werden soll oder nicht.

Ja Speichert Time Shift permanent

Nein Time Shift nur temporär, und wird nach dem Beenden der Funktion von dem Speicher gelöscht.

Hinweise:

Wenn Sie die Option immer aktiviert haben, dann wird mit jedem Nutzen der Time Shift Funktion Speicherplatz benutzt. Der Speicher kann dadurch auch sehr schnell voll werden.

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren.

Technischer Kundenservice von Xoro/MAS:

• Tel.: [phone]
• Fax: [phone]
- Internet: www.xoro.de/support.htm

Symptom	Ursache und Lösung
Kein DVB-S Empfang / Bildstörungen mit star-ken Mosaiken oder Arte-fakten / Eingefrorene Bilder	Kein DVB-S Empfang in Ihrer Gegend.Richten Sie die Satellitenschüssel richtig ausWählen Sie einen Satelliten aus, den Sie empfangen könnenAchten Sie auf die Parameter bei der SatelliteneinstellungenWiederholen Sie den Suchlauf.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	Richten Sie die Satellitenschüssel neu aus.Kontrollieren Sie die Suchparameter.
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen.Drücken Sie dieDTV/VCRTaste. Möglicherweise haben Sie den zweiten SCART als Eingang geschaltetTV Programm ist verschlüsselt
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reich-weite (max. 5 Meter und 30°)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsen-sor.
Kein Ton	Schalten Sie die Stummschaltung ab (MUTE Taste)Erhöhen Sie vorsichtig die Lautstärke (VOL+)Überprüfen Sie die Verbindung zum TV oder externen Ver-stärker.
Audio oder Untertitel ohne Funktion	Drücken Sie dieAUDIO Taste. Keine weitere Tonspur ver-fügbaDrücken Sie dieSUBTITLETaste. Oder keine Untertitel verfügbar.
Keine Aufnahme	Kein USB-Speicher angeschlossenKein freier Speicherplatz auf dem Medium vorhanden
Aufnahme hat Aussetzer oder ruckelt	Speichermedium ist evt. Zu langsam. Nutzen Sie USB Spei-cher mit 8 GB oder größer

Eingangsfrequenz: 950 – 2150 MHz

LNB Versorgung: 13 / 18 V mit 500 mA

RF Eingang: IEC 60196-24 (F Typ)

RF Ausgang: IEC 60196-24 (F Typ)

Eingangswiderstand: 75Ω

Wellenform: QPSK

Symbolrate: 2 - 45 Mbps

Video, Audio Dekodierung

Video Standard: ISO/IEC13818-2 MPEG2 (MP@ML) und (MP@HL) MPEG-4 (H.264) High Profil Level 4

Video Auflösung: 1080i, 576i (480i), 576p(480p), 720p

Seitenverhältnis: 4:3 PS & LB, 16:9

Videotext: Support DVB-ETS300472

Audio Standard: ISO/IEC 11172 Layer I & II, MP3

Audio Sample rate: 32, 44.1, 48 KHz

Strom

Eingang: AC 100—240 Volt, 50/60 Hz

Verbrauch: < 18 Watt

Verbrauch in Stand-By: < 1 Watt (ohne Aufnahmebereitschaft)

Verbrauch in Strom-Aus: 0 Watt

Ambient condition

Temperatur: 0—40° Celsius

Feuchtigkeit: 90%

Anschlüsse

USB Port: USB 2.0

Video: HDMI, 2x SCART (TV & VCR), FBAS (CVBS)

Gewicht: 0,80 Kg (inklusive Fernbedienung)

Abmessungen: 220 x 160 x 43 mm

Hinweis:

Spezifikationen können sich ändern.

5.1 Kanal

5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit voller Bandbreite (Links, Center, Rechts, Surround links, Surround Rechts) als auch ein Tieftonkanal vorhanden sind (für diesen steht das ".1" – er sorgt für das dröhnende Bassgrollen, das Sie auch in einem gut ausgestatteten Kinosaal hören und spüren). Sowohl Dolby Digital® als auch DTS® (inklusive AC3) unterstützen 5.1-Codierung und -Decodierung.

CVBS

Composite Video Schnittstelle. Das Videosignal wird über eine einzige Leitung übertragen. Diese Schnittstelle sollten Sie nur dann verwenden, wenn Ihr Wiedergabegerät keine andere von ihrem Xoro Fernseher unterstützte Schnittstelle hat, da die Übertragung über CVBS prinzipiell ein deutlich schlechteres Bild liefert als andere Übertragungsarten (siehe hierzu auch YUV, S-Video, SCART und RGB). Zu erkennen ist die CVBS-Schnittstelle an der gelben Farbe des Cinch-Steckers.

Dolby Digital 5.1

Dolby Digital 5.1 ist ein Verfahren zur Übertragung und Speicherung von 5.1-Kanal-Tonspuren bei digitalen Medien wie DVDs, digitalem Kabelfernsehen, terrestrisch übertragenem Digitalfernsehen (DTV) und Satellitenübertragungen. Anders als bei den Codier- bzw. Decodierverfahren Dolby Surround® und Pro Logic®, die die Kanaltrennung aufgeben, um Surround-Sound in Stereo-Tonspuren unterbringen zu können, handelt es sich bei Dolby Digital® um ein diskretes Verfahren, bei dem die verschiedenen Kanäle während der Codierung und Decodierung vollständig voneinander getrennt bleiben.

DVB MPEG-2

DVB bezeichnet in technischer Hinsicht die standardisierten Verfahren zur Übertragung von digitalen Inhalten (Fernsehe, Mehrkanalklang, EPG und Teletext) durch digitale Technik. Durch Datenkompression (MPEG-2) können im Vergleich zur analogen Fernsehübertragung mehr Programme pro Sendekanal (Frequenz) übertragen werden. Die Qualität ist dabei vielfältig anpassbar; je stärker die Daten komprimiert werden, desto mehr Programme können gleichzeitig auf einem Transponder übertragen werden, im Gegenzug sinkt die Qualität oder steigt der Rechenaufwand.

DVB-S

DVB-S steht für die Übertragung digitalen Fernsehens durch terrestrische Senderketten im VHF-bzw. UHF-Bereich.

FEC

FEC steht für Forward Error Correction, und dient als Fehlerkorrekturverfahren bei DVB-S. Damit sollen Störungen bei der Übertragung vermieden werden.

Koaxial

Der koaxiale (elektrische) Anschluss ermöglicht die Übertragung von Audiodaten aus einer Datei in eine andere, ohne hierzu eine Konvertierung in ein analoges Format durchführen zu müssen, worunter die Signalqualität leiden würde.

NTSC

Vor allem in Amerika und Asien verbreiteter Fernsehstandard. 525 (480 sichtbare) Zeilen und 60 Hertz Bildwiederholfrequenz. Bezeichnet die Art, wie die Bildinformationen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen werden. In Europa findet man diesen Standard in der Regel nur auf importierten Medien (z.B. amerikanischen DVD's).

OSD

Als OSD (On Screen Display) bezeichnet man die auf dem Bildschirm angezeigten Menüs und Optionen. Das GUI stellt die Schnittstelle zwischen der Gerätehardware und dem Benutzer her.

PAL

Europäischer Fernsehstandard. Steht für Phase Alternation Line; Bildwiederholfrequenz: 50 Hz, Zeilenauflösung: 625 Zeilen, davon 576 sichtbar. Bezeichnet die Art, wie die Bildinformationen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen werden.

PID

DER PID Kode ist eine Identifikationsnummer für Video, Audio, EPG und andere Daten. Die PID ist eine Organisationsstruktur im DVB Datenstrom der eine eindeutige Adressierung von Video, Audio, EPG, Teletext und anderen Daten spezifiziert.

RGB

engl. Red Green Blue. Übertragungsart und Anzeigeart von Videosignalen getrennt nach den im TV-Bereich üblichen Einzelfarben rot, grün und blau. Als Verbindung zum TV-Gerät bietet RGB eine ähnlich gute Qualität wie YUV.

Seitenverhältnis: 4:3 und 16:9

"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TVs mit einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9 (wie z. B. Breitbild-Fernsehgeräte) entwickelt wurden. Werden Inhalte im Breitbildformat auf einem 4:3-Bildschirm angezeigt, so erscheinen im entstehenden Leerraum am oberen und unteren Bildrand schwarze Streifen.

Untertitel

Untertitel bezeichnen Textzeilen, die in einem Film oder einem Fernsehbild meist am unteren Rand eingeblendet werden, um gesprochene Inhalte aus einer Fremdsprache zu übersetzen oder sie für Hörgeschädigte erfassbar zu machen.

Safety information 5

Recycling Information 9

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.

Continue Move

First steps

Channel Search

Satelliteneinstellung

Satellit

001 013.0E Ku_HOTBIRD 6

002 019.2E Ku ASTRA 1H,

003 028.2E Ku_ASTRA 2A,

004 023.5E Ku_ASTRA 1E,

005 007.0W Ku_NILESAT 1

006 007.0E Ku_EUTELSAT

007 009.0E Ku_Eurobird

008 010.0E Ku_EUTELSAT

Ku_ASTRA 1H,1KR,1L,1M

LNB Typ 09750/10600

LNB Power 13/18V

22KHz Auto

Setze Position Nein

DiSEqC1.0 Nein

DiSEqC1.1 Nein

Motor Nein

Qualität

Transponder

EXIT

Wahl

Hinzufügen

Bearbeiten

Löschen

Suche

Subtitles

Note:

EPG

NOTE:

Recording

Recording List

Dish Setup

Save on USB Storage

Channel Search

Unicable Setting

Unicable Einstellung
Unicable	Ja
Senderl Nr.	01
Frequenz:	1210

The options are:

Subtitle BG

Recorder

Format

• Tel.: [phone]
• Fax: [phone]
- Internet: www.xoro.de/support.htm
