BEDIENUNGSANLEITUNG E82064 Bikemate
Batteriefrontleuchte mit LED 30 bzw. 15 Lux
2 Leuchtstufen [30/15 Lux]
Lieferumfang:
1 x Frontlicht
• 1 x Quick-Release Halterung
- Gummistreifen
4 x AA Batterien (1,5 V)
Herzlichen Glückwünsch, dass Sie sich für den Kauf eines Bikemate®-Produkts entschieden haben. Damit haben Sie nun das Vertrauen und die Sicherheit, die der Kauf eines Produktes von einem der führenden Hersteller Europas mil sich bringt. Alle von Bikemate® angebotenen Produkte werden nach höchsten Leistungs- und Sicherheitsstandards hergestellt und sind als Teil unserer Philosophie für Kundendienst und Kundenzufriedenheit durch unsere umlassende 3-jährige Garantie abgesichert. Bitte füllen Sie die Garantiekarte aus und schicken Sie diese zurück an die angegebene Adresse. Wir hoffen, dass Ihnen das gekaufte Produkt lange Zeit Freude bereitet.
!
Aufbewahrungshinweis!
Bitte Produktinformationen aufbewahren! Die Anleitung ist ein fester Bestandteil dieses Produkts und muss bei Weitergabe des Produkts an Dritte mitgegeben werden.
!
Bestimmungsgemäße
Verwendung
Dieses LED-Fahrradleuchten-Set ist in Deutschland gemäß SWZO zugelassen für Rennräder unter 11 kg, als zusätzliche Beleuchtung uneingeschränkt zulässig. Andere Verwendung oder Veränderung am Produkt getten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für Schäden, die aus der nicht bestimmungsge-mäßen Verwendung resultieren, übernimmt der Inverkehrbringer keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.
A
Sicherheitshinweise
Batterien:
Achtung! Batterien dürfen nicht auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Es besteht Explosionsgefahr! Leere Batterien oder verbrauchte Akkus sind fachgerecht zu entsorgen. Batterien dürfen nicht geladen werden. Es besteht Explosionsgefahr!
Immer alle Batterien einer Leuchte gleichzeitig austauschen.
Verwenden Sie nur Batterien gleicher Hersteller. Verwenden Sie keine Kombinationen aus alten und neuen Batterien oder Akkus.
Setzen Sie Batterien Ihrer Polarität entsprechend in das dafür vorgeschene Batteriefach ein.
Leere Batterien müssen umgehend aus den Leuchten entfernt werden. Bei Nichtbechtung können die Batterien über die maximale Spannung hinaus entladen werden. Dadurch besteht erhöhte Auslaufgefahr.
Ausgelaufene oder beschädigte Batterien bzw. Akkus können bei Berührung mit der Haut Verätzungen verursachen. Berühren Sie die Batterien nicht mit bloßen Händen. Bei Kontakt mit Batteriesäure die betroffenen Stellen sorgfältig mit viel Wasser spülen und einen Arzt aufsuchen.
Bei Bedarf Batterie- und Gerätekon-takte vor dem Einsetzen reinigen.
Batterien sollten nicht in der Nähe von Kindern aufbewahrt werden. Sollte eine Batterie verschluckt worden sein, suchen Sie bitte sofort einen Arzt auf. Batterien bei längerer Nichtverwendung aus den Leuchten entfernen. Es besteht Auslaufgefahr.
Lagern Sie Ihre Batterien trocken und kühl, nicht feucht.
Einwegbatterlen verlieren auch bei der Lagerung einen Teil ihrer Energie.
Achtung!
Abb. B: / Abb. L: Bei Aufleuchten der LED-Anzeige [Batterie-Indikator] muss ein Batterlewechsel vorgenommen werden, um die Verkehrssicherheit zu halten!
Die Lichtverteilung darf nicht durch andere Fahrradteile wie z.B. Körbe oder Taschen beeinträchtigt werden. Die Batterien sind von der Garantie ausgeschlossen!
Montage
Abb. A: Drehen Sie die Schraube vollständig aus der Quick-Release Halterung heraus.
Stecken Sie nun die Quick-Release Halterung auf die Lenkstange auf und drehen Sie die Schraube wieder zu.
Benutzen Sie ggf. die beiliegenden Gummistreifen, um einen festen Sitz der Quick-Release Halterung zu gewährleisten.
Achtung!
Abb. 6: Der Neigungswinkel der Frontleuchte muss so eingestellt werden, dass die Mitte des Lichtkegels in einer Entfernung von 5 m nur noch halb so hoch ist wie der Scheinwerfer. Der Scheinwerfer muss am Fahrrad so angebracht sein, dass er sich nicht unbeabsichtigt verstellen kann.
Abb. C: Die Leuchte wird von vorne auf die Quick-Release Halterung geschoben bis sie einrastet.
Zum Abnehmen der Leuchte von der Quick-Release Halterung drücken Sie bitte den Hebel an der Quick-Release Halterung nach unten und ziehen Sie gleichzeitig die Leuchte nach vorne ab.
Batterien einlegen:
Abb. D: Schieben Sie den Deckel mit leichtem Druck nach hinten und heben Sie ihn nach oben weg. Abb. E: Entnehmen Sie nun die Batteriehalterung wie gezeigt und setzen Sie die vier Batterien wie angegeben ein. Achten Sie auf die richtige Polarität! Setzen Sie nun die Batteriehalterung wieder ein. Abb. F: Setzen Sie den Deckel auf Höhe des hinteren Markierungsdreiecks auf die Lampe und schieben Sie den Deckel nach vorne zum vorderen Markierungsdreieck ein, bis dieser härbar einrastet.
Batterierückleuchte mit 1 LED Lieferumfang:
• 1 x Rückleuchte
1 x Quick-Release Halterung
• 2 x AAA Batterien [1,5 V]
Montage:

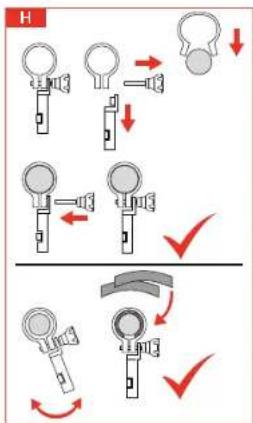

Abb. H: Drehen Sie die Schraube vollständig aus der Quick-Release Halterung heraus.
Stecken Sie nun die Quick-Release Halterung auf die Sattelstütze auf und drehen Sie die Schraube wieder zu. Bonutzen Sie die beillegenden Gummistreifen, um einen festen Sitz zu gewährleisten. Abb. I: Die Rückleuchte wird auf die Quick-Release Halterung geschoben bis sie einrastet. Zum Abnahmen der Rückleuchte drücken Sie den kleinen Hebel an der Unterselte der Quick-Release Halterung und ziehen gleichzeitig die Rückleuchte von der Quick-Release Halterung weg.
Batterien einlegen:
Abb. J: Um den Deckel des Batteriefaches zu öffnen, stecken Sie eine passende Münze (z.B. 5 Cent) in den Schlitz zwischen Vorder- und Hinterteil der Lampe und drehen Sie die Münze wie gezeigt. Abb. K: Ziehen Sie die Batteriehalterung nach hinten heraus. Legen Sie nun die 2 AAA-Batterien wie angegeben ein. Achten Sie auf die richtige Polarität!
Bitte beachten Sie, beim Zusammenstecken des Batteriefachs, dass die Dichtung in der richtigen Position sitzt und nicht eingeklemmt wird. Um das Batteriefach zu schließen, schieben Sie das Fach wieder ein bis es einrastet.
K-Zulassung:
In Deutschland gemäß StVZO zugelassen für Rennräder unter 11 kg, als zusätzliche Beleuchtung uneingeschränkt zulässig. Bei Ausfall der LED ist die komplette Leuchteinheit auszutauschen. Die LED kann nicht getauscht werden, da diese im Werk zur Justierung des Leuchtkegels eine feste Position erhalten.
Batterieentsorgung:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Sie sind gesetzlich verpflichtet, Batterien und Akkus zurückzugeben. Sie können diese nach Gebrauch in unserer Verkaufsstelle oder in unmittelbarer Nähe (z. B., im Handel oder in kommunaten Sammelstellen) zurückgeben. Batterien und Akkus sind mit einer durchkreuzten Mülltonne sowie dem chemischen Symbol des Schadstoffes bezeichnet, nämlich „Cd“ für Cadmium, „Hg“ für Quecksilber und „Pb“ für Blei.
Sicherheitshinweise
Batterien:
Achtung! Batterien dürfen nicht aus- einander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ausgelaufene oder beschädigte Batterien bzw. Akkus können bei Berührung mit der Haut Verätzungen verursachen. Berühren Sie die Batterien nicht
mit bloßen Händen. Batterien sollten nicht in der Nähe von Kindern aufbewahrt werden. Sollte eine Batterie verschluckt worden sein, suchen Sie bitte umgehend einen Arzt auf. Verwenden Sie nur Batterien gleicher Hersteller. Setzen Sie Batterien Ihrer Polarität entsprechend in das dafür vorgesehene Batteriefach ein. Verwenden Sie keine Kombinationen aus alten und neuen Batterien oder Akkus. Lagern Sie Ihre Batterien trocken und kühl, nicht feucht. Werfen Sie Batterien auf keinen Fall Ins Feuer. Schließen Sie Batterien nicht kurz. Einwegbatterien verlieren auch bei der Lagerung einen Teil ihrer Energie. Leere Batterien oder verbrauchte Akkus sind fachgerecht zu entsorgen. Batterien dürfen nicht geladen werden.
Reinigung & Pflegehinweis!
Reinigen Sie die Gerätekomponenten nicht mit scharfen Reinigern oder Waschbenzin. Benutzen Sie zur Reinigung lediglich ein welches und trockenes Reinigungstuch. Nicht ins Wasser tauchen. Kontrollieren Sie regelmäßig die Verschraubungen der Quick-Release-Halterungen vor dem Gebrauch auf ihren festen Sitz.
Wartung:
Das Fahrrad-Lampenset ist wartungs- frei.
Entsorgung:
Die Verpackung besteht zu 100% aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Über die Entsorgungsmöglichkeiten des Fahrrad-Lampensets und Batterien oder Akkus informieren Sie sich bitte bei Ihrer Gemeinde oder Stadtverwaltung.
Technische Daten:
Frontleuchte
Modell: JY-573 / 22262 / E82064 Batterien: 4 x 1,5 V LR6 / AA Leuchtdlode / LED: 6 V / 1 W
Rückleuchte:
Modell: JY-401 / 22290 / E82064 Batterien: 2 x 1,5 V LR03 / AAA Leuchtdiode / LED: 3 V / 0,26 W DIN60529
Batterietyp:
Die Frontleuchte ist mit vier 1,5 V Batterien Typ Mignon LR6, AA, AM3, Mn1500 zu betreiben.
Die Rückleuchte ist mit zwei 1,5 Volt Batterien Typ Micro, LR03, AAA, AM4, Mn2400 zu belreiben.
Inverkehrbringer:
Monz Handelsgesellschaft International mbH & Co. KG Metternichstr. 37 54292 Trier / Germany
III/31/2014
