BEDIENUNGSANLEITUNG CR 1000 Quorion

Elektronische Registrierkasse

CR 1000 Serie

Sehr geehrte Kunden!

Wir freuen uns Sie zu der Familie der QUORION Kunden zählen zu dürfen. Wir hoffen, dass Sie die vielen Vorteile nutzen können, die sich mit unserem ausgewählten Firmennamen verbinden, nämlich Qualität und Kunden-Zufriedenheit.

Diese QUORION Kasse ist vollständig auf die Kundenwünsche einstellbar und doch leicht und einfach zu bedienen. Der Benutzer kann sie einfach für jedes Handels- oder Scanning-System einstellen. Darüber hinaus ermöglicht unsere dynamische Software den Anschluss vieler unterschiedlicher Peripheriegeräte. Gerade diese Flexibilität und hohe Qualität unserer Produkte hat uns bei unseren Kunden in vielen Ländern so erfolgreich gemacht.

Aus diesem Grund legen wir großen Wert darauf, auch in Zukunft eng mit unseren Kunden zusammenzuarbeiten.

Mit freundlichen Grüßen

Ihr QUORION Team

Inhaltsverzeichnis

Einführung 5

Spezifikationen 6

1. Tastatur ....7

1.1 Tastatur Layout.... 7
1.1.1 Tastatur 8 x 8....7
1.2 Tastenbezeichnung und -funktion.... 8
1.3 Betriebsartenschloss und -schlüssel 9

2. Allgemeine Verkaufs-Funktionen 10

2.1 Bediener anmelden....10
2.2 Registrieren in eine offene Warengruppe ....11
2.3 Registrieren von programmierten Artikeln und Warengruppen 11

2.3.1 Einen Artikel während des Verkaufsvorgangs neu anlegen....12

2.4 Registrieren mehrerer Artikel ....13
2.5 Einen Verkauf durch eine Zahlungsart abschließen 14

3. Stornierungen und negative Buchungen ..... 14

3.1 Löschen einer numerischen Eingabe 14
3.2 Letzte Buchung löschen....15
3.3 Nachstorno ....15
3.4 Warenrücknahme (ohne Verkaufsvorgang) 16

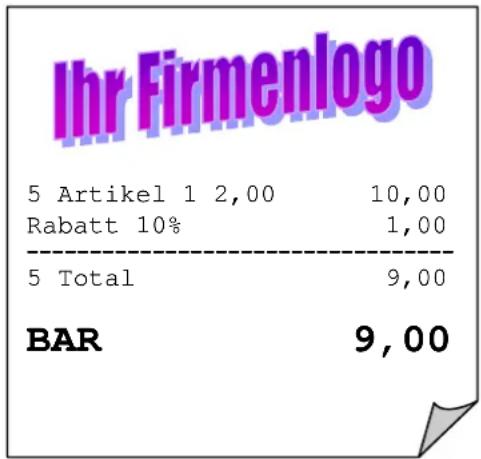

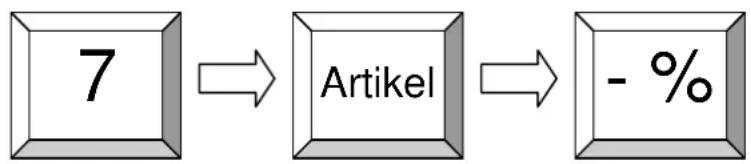

3.5 Rabatte während des Verkaufsvorgangs 17
3.6 Bonstorno....18
3.7 Nachträglicher Bonstorno....18

4. Weitere Verkaufsfunktionen 19

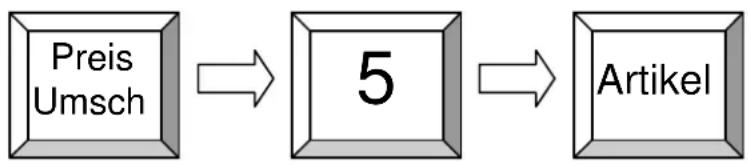

4.1 Warengruppen-Umschaltung ....19
4.2 Artikelpreis-Ebenen....19

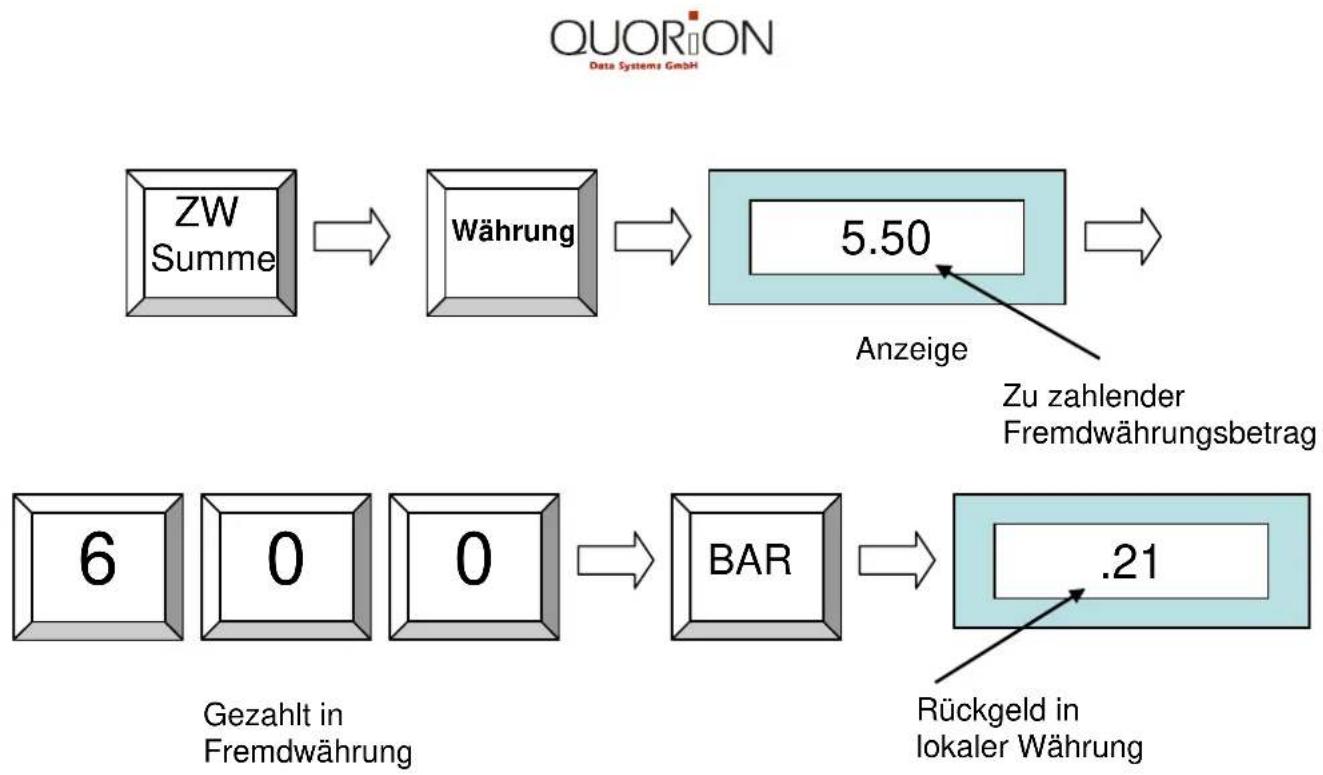

4.3 Fremdwährungen 19
4.4 Halten eines Verkaufsvorgangs....20
4.5 Bon Ein- / Ausschalten, Bonkopie....20
4.6 Zeit und Datum 21
4.7 Kein Verkauf / Lade öffnen....21

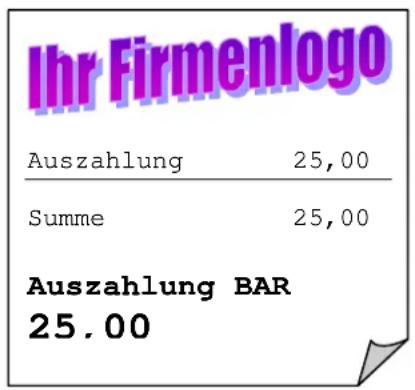

4.8 Ein- und Auszahlungen 21
4.9 Zahlungsarten Aufteilung ......22
4.10 Neupreis Eingabe ....22

5. Programmierung an der Kasse 23

5.1 Programmierung von Datum und Zeit 23
5.2 Artikel-Schnellprogrammierung....23
5.3 Daten-Programmierung 24
5.4 Scanning....26
5.5 Netzwerk Programmierung ....28

5.5.1 Aktivierung des Netzwerkes....28
5.5.2 Netzwerk Größe 28
5.5.3 Floating Artikel 28
5.5.4 Netzwerk Berichte 28
5.5.5. Programm Modus 99....29

5.6 Trainings-Modus ......29

6. System Berichte 29

6.1 Benutzerberichte....30
6.2 Systemberichte....31
6.3 Ausdruck des Elektronischen Journals 31

7. Inbetriebnahme 32

7.1 Dot Matrix Drucker ....32

7.1.1. Papier-Rolle einlegen 32

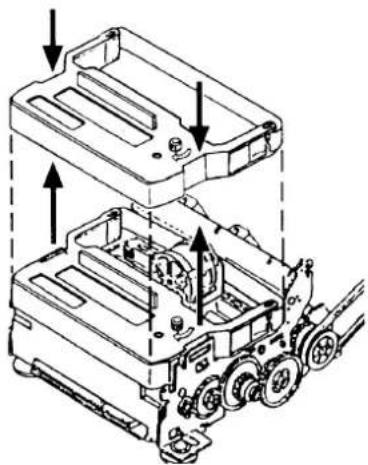

7.1.2 Einlegen und Ersetzen der Farbbandkassette 33

7.2 Thermodrucker ....33
7.2.1 Papier Einlegen....34

8. Pflegehinweise 35

8.1 Schubladen Notöffnung ....35
8.2 Informationen zur EMV und Sicherheit......35

9. Zeichensatz 36

10. Peripherie Geräte 36

10.1 Aktivierung eines Interface RS 232....36

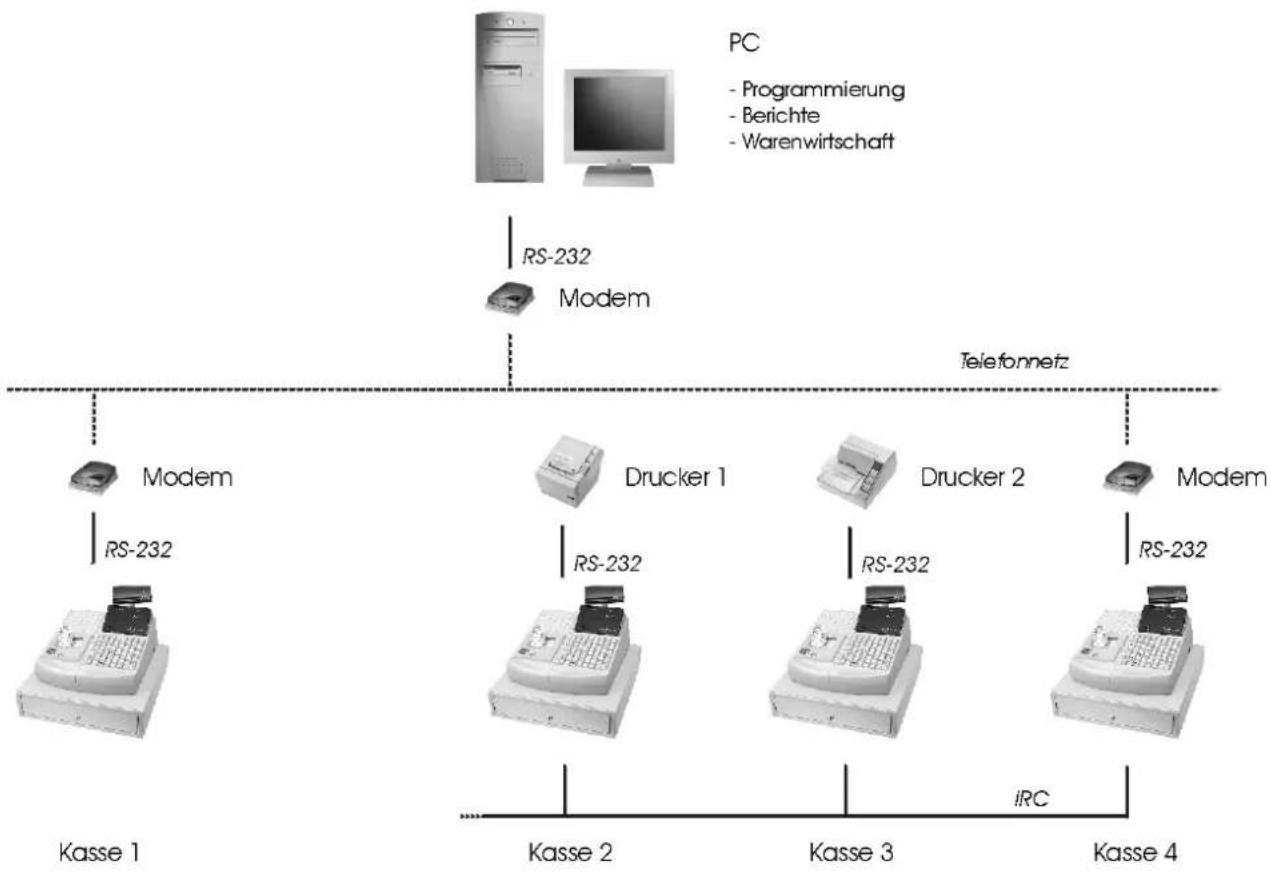

10.2 Kassen Vernetzung....37
10.3 Kabel ....40

10.3.1 PC-Kabel ....40
10.3.2 Drucker-Kabel 40

11. Fehlermeldungen 41

12. Test Routinen 41

Einführung

Diese elektronische Registrierkasse wurde entworfen, um Ihren Geschäften die Hilfe der elektronischen Registrierung und akkurate Geschäftsberichte anzubieten.

Sie können gleich beginnen, obwohl es eine Menge Optionen gibt, mit der Sie Ihre individuellen Bedienungs- und Berichtswünsche optimal anpassen können. Nachfolgend die wichtigsten Eckdaten des verfügbaren Leistungsrahmens:

• Bis zu 100 Warengruppen können eingerichtet werden, damit Sie Ihre Verkaufwaren nach Ihren Wünschen organisieren können.
• Bis zu 20.000 Artikelnummern erlauben das schnelle Finden und genauen Bericht über die verkauften Artikel.
• Bis zu 16 Kassierer.
• Bedieneranzeige und Kundenanzeige.
• Automatische Mehrwertsteuerberechnung für bis zu 8 Steuersätze.
• Periodische Berichtsspeicher erlauben eine immer aktuelle Information, sei es halbtags oder für den Tages-, Wochen- oder Monatsbericht.
• Speichererhaltung auch bei Stromausfällen..
• Zeitanzeige sowie automatischer Zeit- und Datumsdruck auf Bon und Journal
• Training Modus für neu anzulernende Bediener.
• Programmierbare Tastatur – INDIVIDUALITÄT gemäß Ihren Ansprüchen!
• Bis zu 4 Anschlüsse für Peripheriegeräte.

Grundsätzlich ist die Leistung aller Kassen der CR 1000 Serie gleich, Modell-Unterschiede bestehen durch verschiedene Drucker-, Anzeige- und Tastaturkombinationen.

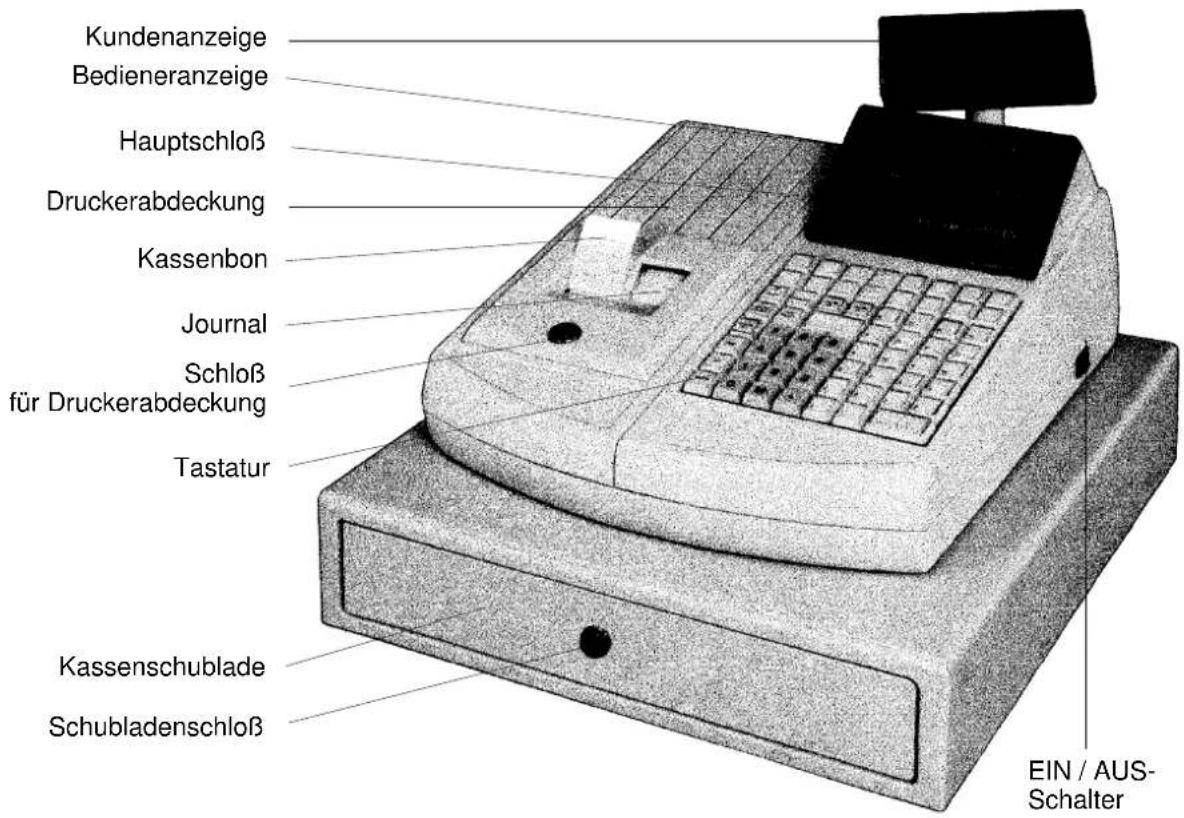

Spezifikationen

Kundenanzeige Bedieneranzeige Hauptschloß Druckerabdeckung Kassenbon Journal Schloß für Druckerabdeckung Tastatur Kassenschublade Schubladenschloß EIN / AUS- Schalter

Anzeigen (VFD oder LCD für das Bedienerdisplay)

Kundenanzeige

19,00

1-zeilige und 11stellige 7 Segment-Leuchtanzeige (VFD)

Bedieneranzeige

2-zeilige und 16stellige LCD-Anzeige

Artikel bzw. Warengruppe Bon ein (1) oder aus (0) 1., 2., 3. oder 4. Warengruppen- Ebene

Beträge, Zwischensumme, Gesamtsumme oder Rückgeld

Anzahl der Wiederholungen

1. Tastatur

1.1 Tastatur Layout

Die Tastatur gibt es mit 64 Tasten, die Ihnen Ihr Kassenfachhändler völlig frei programmieren kann, damit sie Ihren individuellen Wünschen absolut entspricht:

1.1.1 Tastatur 8 x 8

BON	JOURNAL	Bediener #L	Ein -zahlung	8A B	16C	22D	26
BONEin/aus	+ %	WG Umsch. CAPS	Aus -zahlung E	7F	15G	21H	25
ZEILE	-%SYS	X	Lade öffnen I	6J	14K	20L	24
ZEILE	Neu-preis	ArtikelTYP		5M	13N	19O	23
RetourDRUCK	7 8 9			4P	12Q	18R	Währungs
Aufrech. StornoDATUM	4 5 6			3T	11U	17V	KarteW
Sofort StornoZEIT	1 2 3			2X	10Y	ZW Summe	Scheck←
Korrektur	0 00 ,			1Z	9SP	BAR ENTER

Standardprogrammierung 64' Tastatur

Bitte beachten Sie: Die in dieser Anleitung verwandten Tasten und Tastenbezeichnungen können auf Ihrer Kasse anders aussehen bzw. an anderer Stelle liegen, je nach dem wie Sie bzw. Ihr Kassenfachhändler es gewünscht haben; wir wollen hier nur die Funktionsmöglichkeiten darstellen und beschreiben.

1.2 Tastenbezeichnung und -funktion

Taste Bezeichnung Funktion
	Numerische Tasten	- Eingabe von Zahlen
	Bon Transport	- Papiertransport (Vorschub) der Bonrolle
	Journal Transport	- Papiertransport (Vorschub) der Journalrolle
	Korrektur	- Löschen falscher Eingaben- Beenden des Fehler-Alarmtons
	Sofort Storno	- Löschen der letzten Buchung
	Aufrechnungs Storno	- Löschen vorheriger Buchungen des aktuellen Bons
	Multiplikation/Zeit	- Multiplikation- Zeitanzeige
	Bedienertaste	- Eingabe der Bedienernummer
	Artikel Neupreis	- Einmalige manuelle Artikel-Preisänderung
	Artikel	- Buchung von programmierten Artikeln
	Warengruppen	- Buchung von Festbeträgen in eine Warengruppe
	Einzahlung	- Einzahlungen in Bar, Scheck oder Kredit
	Auszahlung	- Auszahlungen in Bar
	Prozent plus	- Prozentualer Zuschlag (fester, vorprogrammierter oder freier Prozentsatz)
	Prozent minus	- Prozentualer Rabatt (fester, vorprogrammierter oder freier Prozentsatz)
	Coupon Taste	- Betrag Nachlass (fester, vorprogrammierter oder freier Betrag)
	Kein Verkauf	- Kein Verkauf / Lade öffnen
	Zwischensumme	- Berechnung der Zwischensumme- Ausdruck Bonkopie wenn kein Bon geöffnet
	Zahlungsart Bar	- Abschluss aller Registrierungen und Transaktionen in BAR
	Zahlungsart Scheck	- Abschluss aller Registrierungen und Transaktionen mit SCHECK
	Zahlungsart Karten	- Abschluss aller Registrierungen und Transaktionen mit KARTE
	Warengruppen-Umschalttaste	- Umschaltung in eine andere Warengruppen-Ebene (z.B. 1. Ebene: WG 1..25, 2. Ebene: WG 26..50)
	Fremdwährung - Umrechnung des Betrages in eine andere Währung
	Bon Halt	- Unterbrechung der Registrierung durch andere Transaktion (Bon anhalten)
	Bon ein/aus - Bon Ein-/Ausschalter
	Zeile scrollen - Kursorbewegung in der Anzeige (eine Zeile)
	Seite scrollen - Kursorbewegung in der Anzeige (eine Seite)

Beachten Sie bitte:

Diese Tasten entsprechen der momentanen Werkseinstellung. Ihre Kasse kann durch individuelle Einstellungen abweichend programmiert sein!

1.3 Betriebsartenschloss und -schlüssel

Das Betriebsartenschloss kontrolliert die Bedienung Ihrer Kasse. Es hat 6 Positionen für die jeweilige Betriebsart. Die Schlüsselorganisation erlaubt nur den jeweils gewünschten Zugang.

Betriebsartenschloss

Folgende Schlüssel werden mitgeliefert:

OP - Operator Schlüssel mit Zugang zu den Funktionen: L - R - X

OW - Manager Schlüssel mit Zugang zu den Funktionen: L - R - X - Z - M

OWP - Chefschlüssel Schlüssel mit Zugang zu den Funktionen: L - R - X - Z - M - P

Schloss Position	Anzeige Modus / Funktion
L
R	Verkaufsmodus17 - 04 - 36
X REPORT	X
Z REPORT	Z
M Manager
P Programmieren

2. Allgemeine Verkaufs-Funktionen

2.1 Bediener anmelden

Ein Bediener im Sinne der Registrierkassen-Terminologie ist eine Person, die an der Kasse angemeldet ist, um Buchungen vorzunehmen. Jede Buchung dieses Bedieners wird registriert und ein Bericht mit den Verkaufsinformationen dieses Bedieners kann am Ende des Tages bzw. der Arbeitszeit des Bedieners ausgedruckt werden.

Werksseitig ist Bediener 1 voreingestellt. Der Benutzer hat 4 verschiedene Möglichkeiten, einen Bediener anzumelden, je nach Programmstatus der Kasse:

Option 1:

Wenn eine Bedienertaste auf der Tastatur angelegt ist, geben Sie bitte zuerst die Bedienernummer ein und drücken dann die Bedienertaste:

Beispiel: Anmelden von Bediener 5: die Zahl 5 drücken gefolgt von der Bedienertaste:

Der programmierte Bedienername erscheint in der Anzeige

Option2:

Drücken Sie nur die Bedienertaste. Je nachdem wie viele Zeilen die Anzeige Ihrer Kasse hat (2 oder 8 sind zur Zeit möglich), werden die Namen der angemeldeten Bediener angezeigt. Gehen Sie mit der Zeile rauf / Zeile runter Taste zu dem gewünschten Bedienernamen und bestätigen sie Ihre Eingabe mit nochmaligem Druck auf die Bedienertaste.

Option3:

Sie können auch individuelle Bedienertasten für jeden gewünschten Bediener auf der Tastatur anlegen, so dass sich jeder durch Druck auf seine bestimmte Taste anmelden kann.

Option4: Sollte Ihre Kasse mit einem Bedienerschloss ausgerüstet sein, so meldet sich der Bediener durch seinen Schlüssel automatisch an und ab.

Beachten Sie bitte: Es ist möglich, die Kasse so zu programmieren, dass nach jedem abgeschlossenen Buchungsvorgang der Bediener neu angemeldet werden muss.

2.2 Registrieren in eine offene Warengruppe

Unter einer offenen Warengruppe versteht man, dass kein fest vorgegebener Preis für die Artikel, die in sie gebucht werden, programmiert ist. Der Bediener der Kasse entscheidet quasi, welchen Preis er registriert

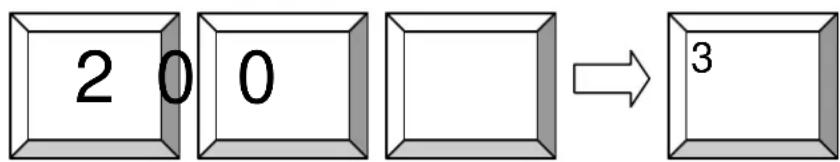

Beispiel: Um einen Preis von 2,-- € in Warengruppe 3 zu registrieren, geben Sie die Zahl 2 gefolgt von der Doppelnull (oder 2 Mal die einzelne Null) ein und drücken die Warengruppe 3 Taste.

Ihr Firmenlogo

2.3 Registrieren von programmierten Artikeln und Warengruppen

Wenn bereits ein fester Preis programmiert wurde, sei es für bestimmte Warengruppen oder einzelne Artikel, die als so genannte Schnelldreher auf der Tastatur liegen, so drücken Sie zum registrieren nur die entsprechende Warengruppen- oder Artikeltaste. Wenn der Artikel nicht auf der Tastatur angelegt ist, dann geben Sie die Artikelnummer über die Zehnertastatur ein und bestätigen Ihre Auswahl mit Druck auf die Artikeltaste.

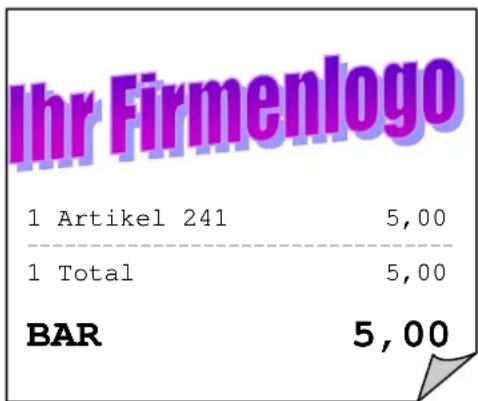

Ihr Firmenlogo 1 Artikel 241 5,00 1 Total 5,00 BAR 5,00

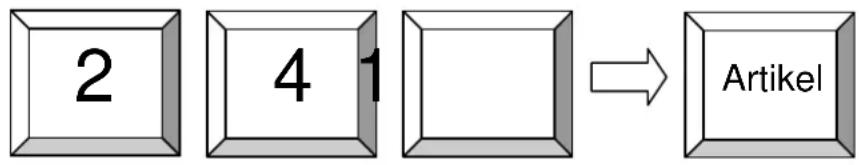

Beispiel: Um Artikel 241 zu registrieren, drücken Sie die Zahlen ein und bestätigen durch Druck der Artikeltaste:

2.3.1 Einen Artikel während des Verkaufsvorgangs neu anlegen

Wenn ein Artikel gebucht werden soll, der noch nicht programmiert wurde, informiert die Kasse Sie, dass sie den Artikel noch nicht kennt. Sie haben die Möglichkeit mit Drücken der Zwischensumentaste (Subtotal) diesen Vorgang einzuleiten oder durch Drücken der Löschtaste abzubrechen. Wenn Sie den Vorgang bestätigt haben, werden Sie nach dem Preis des Artikels gefragt, den Sie bitte eingeben und mit Druck auf die Zwischensumentaste bestätigen, danach geben Sie die Nummer der Warengruppen ein, welcher dieser Artikel zugeordnet werden soll und bestätigen wieder mit Druck auf die Zwischensumentaste. Wenn die Kasse so eingestellt ist, dass die Artikel-Text-Programmierung während des Registrierens ermöglicht ist, können Sie jetzt den gewünschten Text eingeben (die Buchstaben stehen wie bei einer Schreibmaschinen-bzw. PC-Tastatur zur Verfügung) – anderenfalls übernimmt der Artikel automatisch die Bezeichnung der Warengruppe, der er zugeordnet ist.

Zum Abschluss der Textprogrammierung drücken Sie erneut die Zwischensumentaste. Damit ist der Artikel für den zukünftigen Besuch angelegt

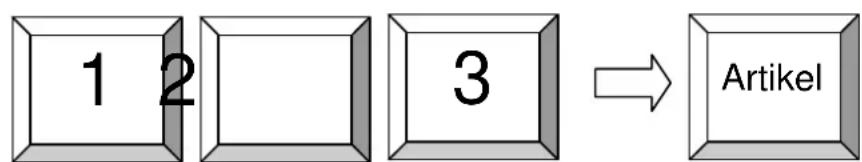

Beispiel: Anlegen des Artikels 123, Cola, mit einem Preis von € 1.50, verbunden mit Warengruppe 3 (Artikelprogrammierung erlaubt).

...jetzt werden sie aufgefordert, den Artikel anzulegen (wenn er nicht programmiert ist).

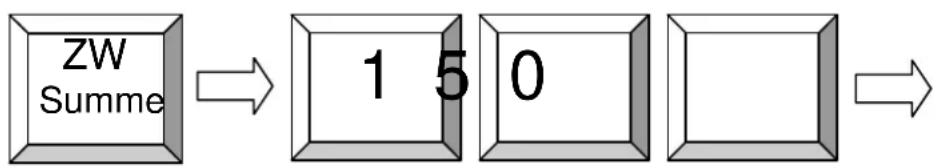


Preis eingeben...

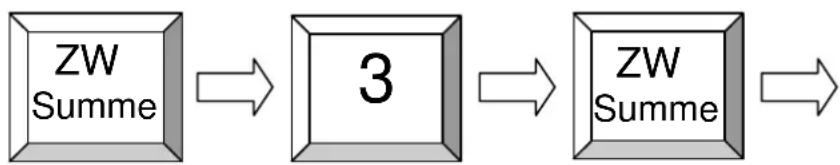


Zugeordnete Warengruppennummer eingeben...

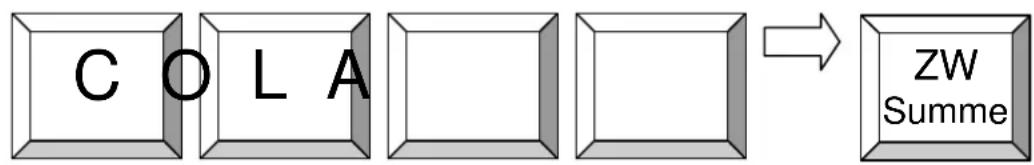

Und den gewünschten Text eingeben – fertig.

Beachten Sie bitte: Die Buchstaben liegen auf der Tastatur!

2.4 Registrieren mehrerer Artikel

Anstatt denselben Artikel mehrfach hintereinander einzugeben, kann die Multiplikationstaste benutzt werden. Erst die gewünschte Menge eingeben, dann die Multiplikationstaste drücken und danach den gewünschten Artikel bzw. die auszuwählende Warengruppe

Beispiel: 5 x 3,50 € in Warengruppe 3 registrieren.


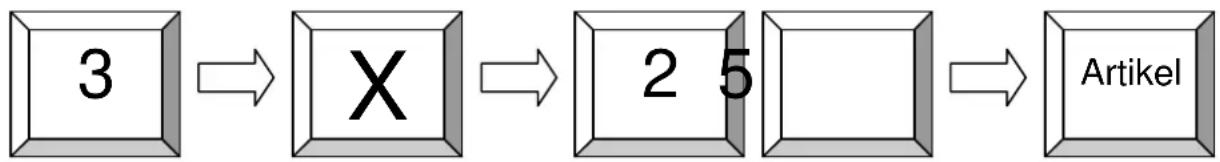

Beispiel: Artikel 25 (nicht als Schnelldreher auf der Tastatur) 3 x buchen.


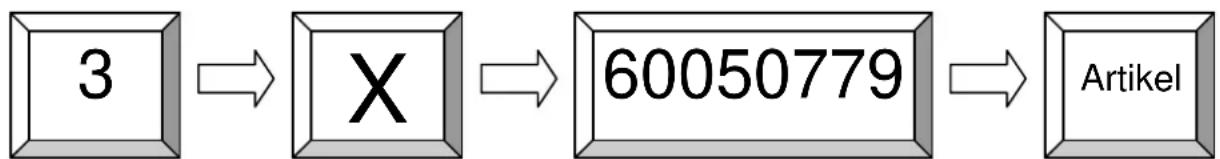

Beispiel: Den Artikel mit der Barcode-Nummer 60050779 3 x registrieren.

Beachten Sie bitte, der Barcode kann entweder manuell eingegeben werden oder mit einem angeschlossenen Scanner erfasst werden

2.5 Einen Verkauf durch eine Zahlungsart abschließen

Ein Verkauf wird durch die Bestätigung der Zahlart abgeschlossen. Verschiedene Zahlarten-Tasten können auf Ihrer Kasse angelegt sein – gewöhnlich sind das BAR, KREDIT und SCHECK. Andere Zahlarten können auf Wunsch programmiert werden (siehe auch Programmieranleitung: Zahlarten anlegen)

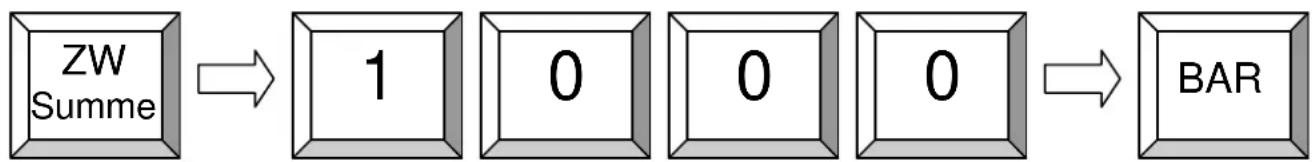

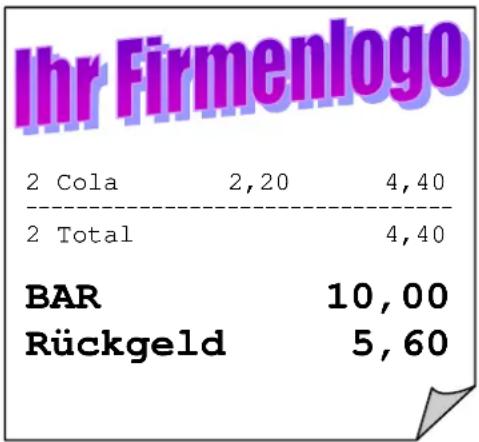

Beispiel: Einen Barverkauf abschließen: empfehlenswert ist es, immer zuerst nach der Artikelverbuchung die Zwischensumentaste zu drücken, um dem Kunden den zu zahlenden Betrag mitteilen zu können, dann den gegebenen Betrag eingeben und mit der BAR Taste abschließen. In der Anzeige erscheint das Rückgeld, das dem Kunden auszuh

Wenn es sich um eine Kreditkarten- oder Scheckzahlung handelt, drücken Sie nach der Zwischensumme die entsprechend zu wählende Kreditkarten- oder Schecktaste und der Gesamtbetrag wird dieser Zahlart zugeordnet.

3. Stornierungen und negative Buchungen

3.1 Löschen einer numerischen Eingabe

Um eine noch nicht verbuchte falsche Eingabe zu löschen, drücken Sie die Löschtaste (normalerweise ganz unten links)

3.2 Letzte Buchung löschen

Mit der Sofort-Storno Taste kann immer nur der letzte verbuchte Artikel storniert werden (normalerweise der letzte, der in der Anzeige noch sichtbar ist). Andere Stornierung finden Sie unter dem Punkt Nachstorno

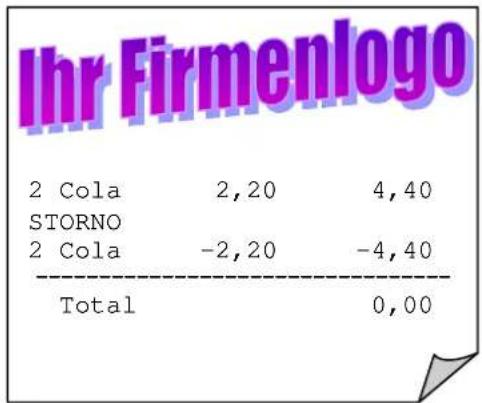

Ihr Firmenlogo 2 Cola 2,20 4,40 STORNO 2 Cola -2,20 -4,40 Total 0,00

3.3 Nachstorno

Nachstorno bezeichnet die Möglichkeit, bereits verbuchte Artikel aus einem Verkaufsvorgang wieder herauszunehmen. Im Regelfall wird eine Kasse so programmiert, dass dieser Vorgang nur durch den Manager durchgeführt werden kann. Hierzu muss also der Managerschlüssel in die Position „M“ gedreht werden (siehe Kapitel 1.3), um überhaupt solche Nachstornos verbuchen zu können. Gleiches gilt möglicherweise auch für andere negative Buchungen wie Rabatte bzw. Auszahlungen. Wenn ein Nachstorno in der „R“ – Position des Schlosses zugelassen ist, dann drücken Sie erst die Taste „Nachstorno“ und dann den zu stornierenden Artikel:

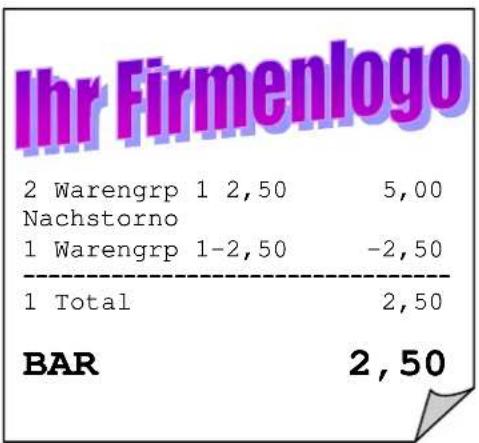

Ihr Firmenlogo 2 Warengrp 1 2,50 5,00 Nachstorno 1 Warengrp 1-2,50 -2,50 1 Total 2,50 BAR 2,50

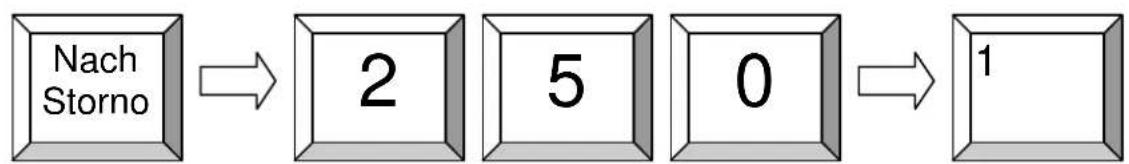

Beispiel: Aus Warengruppe 1 € 2.50 nachträglich stornieren:


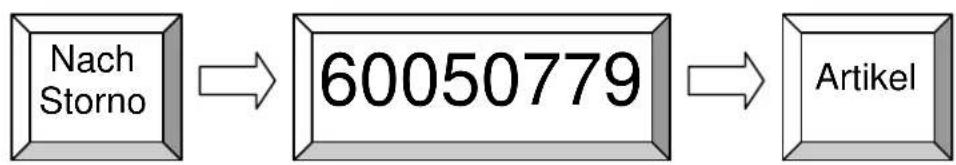

Beispiel: Nachstorno des Artikel mit Barcode 60050779.

Wenn das Nachstorno nur in der Managerposition des Betriebsartenschlosses ermöglicht ist, muss der Schlüssel erst auf „M“ gedreht werden und der Vorgang dann wie oben beschrieben durchgeführt werden.

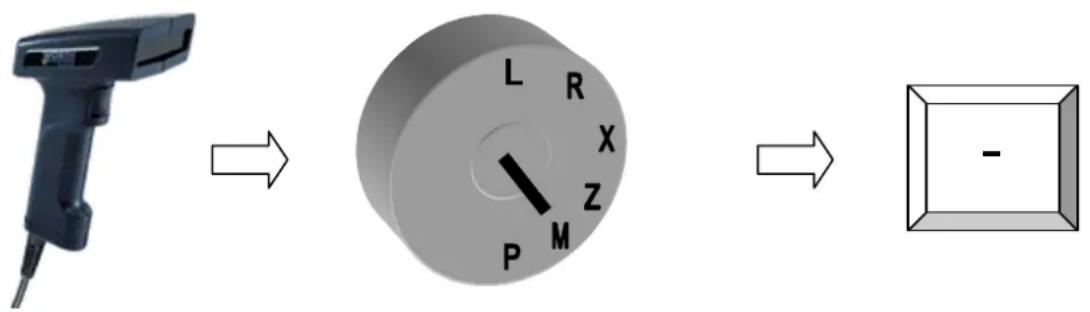

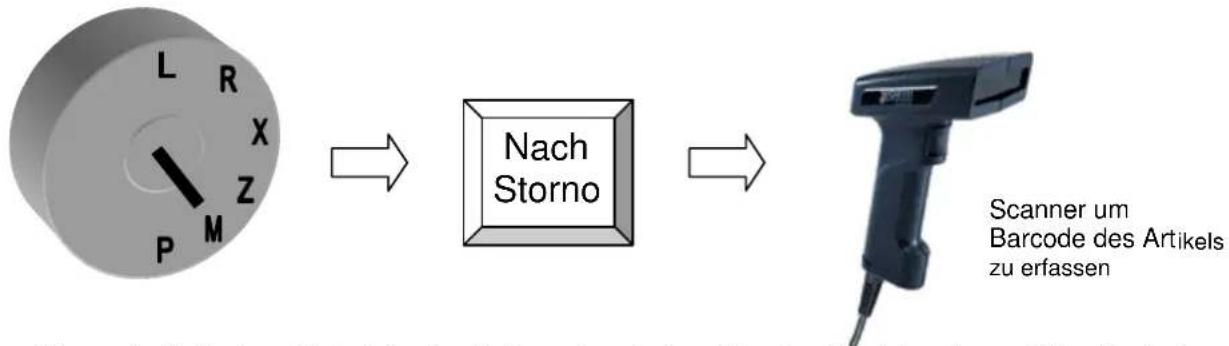

Beispiel: Einen gescannten Artikel nachträglich stornieren:

Wenn ein Artikel nachträglich storniert wurde, drehen Sie den Betriebsartenschlüssel wieder auf „R“ und Sie können den begonnen Verkaufsvorgang weiter fortsetzen.

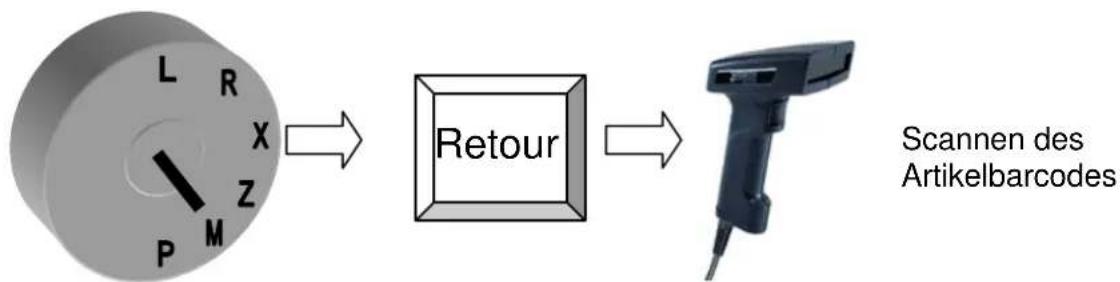

3.4 Warenrücknahme (ohne Verkaufsvorgang)

Wenn Artikel zurückgenommen werden, muss ein Retour gebucht werden, damit diese(r) Artikel wieder dem Lagerbestand zugerechnet wird und der Kunde seine Bezahlung in irgendeiner Form erstattet bekommt.

Retour Taste drücken, Artikel, der zurückgenommen wird eingeben. Vor jedem Artikel, der zurück gebucht werden soll, muss die Retour Taste erneut gedrückt werden. Abschließen des Vorgangs durch die entsprechende Zahlart (BAR, Gutschein, Kreditkarte etc.)

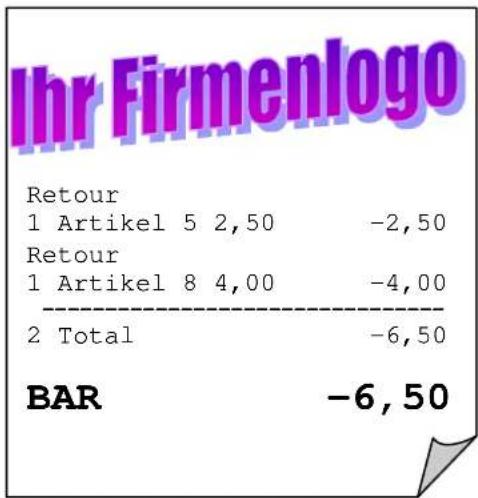

Ihr Firmenlogo Retour 1 Artikel 5 2,50 -2,50 Retour 1 Artikel 8 4,00 -4,00 2 Total -6,50 BAR -6,50

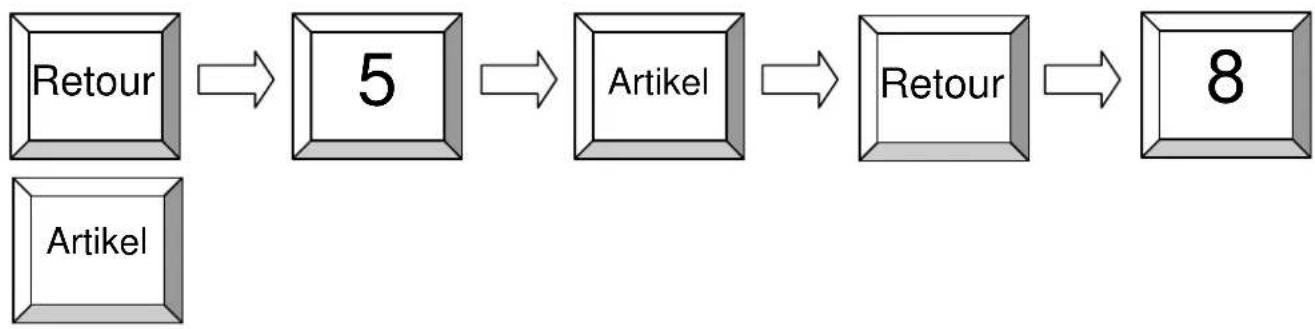

Beispiel: Rücknahme von Artikel 5 und Artikel 8 gegen Barauszahlung

Beispiel: Gescannter Artikel wird unter Manager – Überwachung zurück genommen.

Wenn ein Artikel zurückgenommen wird, der gegen einen anderen Artikel umgetauscht werden soll, buchen Sie zuerst die Rücknahme und dann den neu zu buchenden Artikel

Ihr Firmenlogo Retour 1 Artikel 1 2,50 -2,50 1 PLU 2 4,00 4,00 Total 1,50 BAR 1,50

Beispiel: Kunde tauscht Artikel 1 gegen Artikel 2 um:

3.5 Rabatte während des Verkaufsvorgangs

Wir unterscheiden grundsätzlich zwischen prozentualen Rabatten und Betragsnachlässen. Diese können weiterhin unterschieden werden, ob sie per einzelnem Artikel oder auf die Summe des gesamten Einkaufs gegeben werden. Höchstsätze bzw. Höchstbeträge für die verschiedenen Rabattmöglichkeiten können programmiert werden.

• Um einen Rabatt oder Nachlass auf einen bestimmten Artikel zu gewähren, buchen Sie zuerst den gewünschten Artikel, dann den Nachlassbetrag oder Rabattprozentsatz und drücken die entsprechende Nachlass oder %-Rabatt-Taste.
• Wenn ein bestimmter Nachlass oder Rabatt vorprogrammiert ist, brauchen Sie nur die entsprechende Taste zu drücken.
• Um einen Rabatt oder Nachlass für den gesamten Verkaufsvorgang zu gewähren, drücken Sie erst die Zwischensumentaste und dann geben Sie den Prozentsatz oder Nachlassbetrag ein gefolgt von nochmaligem Drücken auf die Zwischensumentaste, um den tatsächlich zu zahlenden Betrag im Display anzuzeigen.

Ihr Firmenlogo 5 Artikel 1 2,00 10,00 Rabatt 10% 1,00 5 Total 9,00 BAR 9,00

Beispiel: Prozentualer Rabatt auf Artikel 7 mit vorprogrammiertem Rabattsatz.

Beispiel: prozentualer Rabatt auf den gesamten Verkaufsvorgang mit Eingabe des gewünschten Prozentsatzes (10%).

Rabatte / Nachlässe...

Beispiel: Vorprogrammierter Nachlass auf einen gescannten Artikel unter Manager-Überwachung.

Beachten Sie bitte: Aufschläge (+%) werden in der gleichen Art und Weise behandelt

3.6 Bonstorno

Um einen kompletten, gerade verbuchten Verkaufsvorgang zu stornieren wird die Bonstornotaste gedrückt und der gesamte Verkaufsvorgang zurück gebucht. Es empfiehlt sich, diesen Vorgang nur unter Managerüberwachung zu gestatten.

3.7 Nachträglicher Bonstorno

Um einen bereits abgeschlossenen Vorgang komplett rückgängig zu machen gibt es die so genannte Dauerretoure. Drücken Sie zum Beginn die Taste Trans Storno und behandeln Sie den Vorgang wie eine einzelne Retoure, nur dass Sie die zurück zu buchenden Artikel jetzt hintereinander eingeben / scannen können, da die Kasse nicht nach jedem Artikel in den Verkaufsmodus wechselt sondern bis zum Abschluss durch eine Zahlart alles zurück bucht.

4. Weitere Verkaufsfunktionen

4.1 Warengruppen-Umschaltung

Es ist möglich mehr als nur eine Warengruppe auf einer Taste zu speichern, in dem man mit der so genannten Warengruppen-Ebenen-Umschaltung arbeitet. Werksseitig ist immer Warengruppen Ebene 1 voreingestellt. Um in die 2. Ebene zu wechseln drücken Sie die Warengruppen-Ebenen Umschaltungstaste. Je nach vorprogrammierter Einstellung kann die Kasse entweder in der gewünschten Warengruppenebene bleiben bis wieder manuell auf die 1. oder eine andere Ebene umgeschaltet wird, oder aber sie schaltet von selbst nach jedem abgeschlossenen Verkaufsvorgang wieder automatisch in die 1. Ebene.

Beispiel: Artikel 5 in Preisebene 2 registrieren.

Um in Preisebene 1 zurück zu kehren, die Taste Preis Umsch nochmals drücken.

4.2 Artikelpreis-Ebenen

Ihre Kasse kann für jeden Artikel mehrere Verkaufspreise (und auch den Einkaufspreis) speichern. Diese Funktion kann für vielerlei Anwendungen sehr nützlich sein wie beispielsweise so genannte „Happy Hour“ Verkäufe. Hierzu kann man entweder automatisch die Preisebene umschalten oder aber händisch auf die gewünschte Preisebene umstellen. Je nach Programmierung kann man auch entscheiden ob die Preisebene wieder gewechselt wird:

a) Nach jedem verbuchten Artikel
b) Nach jedem abgeschlossenen Verkaufsvorgang
c) oder bis manuell wieder die Preisebene gewechselt wird

4.3 Fremdwährungen

Fremde Währungen können von Ihrer Kasse automatisch in Euro umgerechnet werden und das gegebenenfalls zu erstattende Rückgeld wird auf Wunsch in € oder Fremdwährung ermöglicht.

Beispiel: Ein Verkauf soll in einer in der Kasse programmierten Fremdwährung bezahlt werden; erst drücken Sie die Subtotal (Zwischensummen-) Taste, dann die Fremdwährungstaste. In der Anzeige erscheint der Wert und die Bezeichnung der Fremdwährung. Nach Drücken auf die entsprechende Zahlungsart (z.B. BAR) erscheint in der Anzeige das Rückgeld in der Landeswährung (zum Beispiel €)

4.4 Halten eines Verkaufsvorgangs

Die „HALTEN“ Funktion ist sehr nützlich, wenn z.B. ein Kunde, dessen Artikel man schon zu registrieren begonnen hat, sich überlegt, was er eventuell noch kaufen möchte, man aber einen anderen Kunden schon mal abrechnen möchte. Nachdem man andere Kunden abgerechnet hat, kann man durch nochmaliges Drücken der „HALTEN“ Taste den vorher „geparkten“ Vorgang wieder aufrufen, weiterbuchen und abschließen.

Beachten Sie bitte: Bevor Sie den Z-Bericht als Tagesabschluss drucken können, müssen gehaltene Vorgänge unbedingt abgeschlossen werden!

4.5 Bon Ein- / Ausschalten, Bonkopie

Für den Fall, dass Sie nicht für jeden Kunden einen Bon benötigen, können Sie den Bondruck einfach durch Druck auf die „BON EIN AUS“ Taste abstellen. Braucht dann doch jemand einen Beleg, so können Sie durch Druck auf die Zwischensumentaste eine Bonkopie des letzten gebuchten Verkaufsvorgangs erhalten. Um den Bonausdruck generell wieder einzuschalten drücken Sie wieder auf „Bon Ein Aus“ (auch bei ausgeschaltetem Bon werden Berichte gedruckt)

4.6 Zeit und Datum

Sie können jederzeit die Zeitanzeige in die Anzeige rufen, indem Sie in Schlossstellung „R“ auf die Multiplikationstaste drücken. (Einstellung von Zeit und Datum entnehmen Sie bitte der Programmieranleitung)

4.7 Kein Verkauf / Lade öffnen

Diese Taste ermöglicht es, die Schublade zu öffnen ohne einen Verkauf zu registrieren. Die Anzahl, wie oft diese Funktion genutzt wurde wird im X- und Z-Bericht aufgeführt. Weiterhin hat man die Möglichkeit mit dieser Taste gewünschte Referenznummern (Kundennummer, Kreditkartennummer etc.) auf dem Bon auszudrucken.

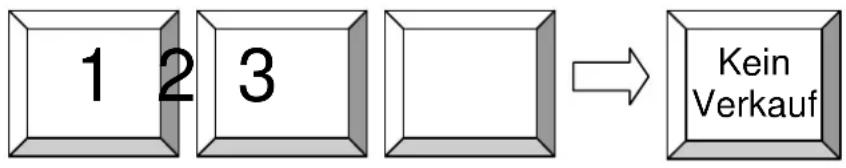

Beispiel: Referenznummer 123 auf dem Bon drucken.

4.8 Ein- und Auszahlungen

Es gibt die verschiedensten Möglichkeiten, dass Geld aus der Kassenlade herausgenommen werden kann: beispielsweise Auszahlung an den Inhaber als Privatentnahme oder Bezahlung eines Lieferanten, Postboten etc. Geben Sie zuerst den Betrag ein und drücken dann die Auszahlungstaste gefolgt von der Bartaste

Ihr Firmenlogo Auszahlung 25,00 Summe 25,00 Auszahlung BAR 25.00

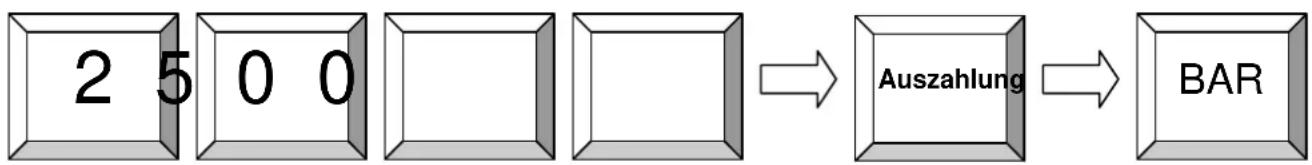

Beispiel: €25,-- Barauszahlung.

Umgekehrt gibt es natürlich genauso viele Möglichkeiten, dass Geld in die Schublade kommt, ohne dass ein Verkaufsvorgang unmittelbar dazugehört: zum Beispiel Wechselgeldeinlage oder bezahlte Rechnungen von Kunden etc.

Erst den Betrag eingeben, dann die Einzahlungstaste drücken und mit der gewünschten Zahlungsart (Bar, Scheck, Kreditkarte etc.) abschließen

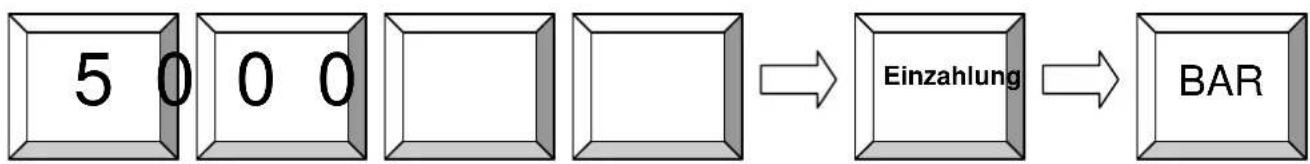

Beispiel: €50,-- Bareinzahlung.

4.9 Zahlungsarten Aufteilung

Wenn Ihre Kasse entsprechend programmiert sein sollte, ermöglicht sie die Bezahlung mit verschiedenen Zahlungsarten. Zum Beispiel teilweise Barzahlung und der Rest mit der Kreditkarte:

Beispiel: Eine Summe von €10,-- soll mit €6,-- in Bar und der Rest von € 4,-- per Kreditkarte bezahlt werden.

Beachten Sie bitte:

Bevor Sie den nächsten Verkaufsvorgang beginnen muss der vorherige unbedingt abgeschlossen sein!

4.10 Neupreis Eingabe

In bestimmten Situationen kann es nötig werden, einen vorprogrammierten Artikelpreis für einen individuellen Verkaufsvorgang einmal zu ändern. Dazu muss die Taste „Neu Preis“ auf der Tastatur programmiert sein (Siehe Programmier Handbuch).

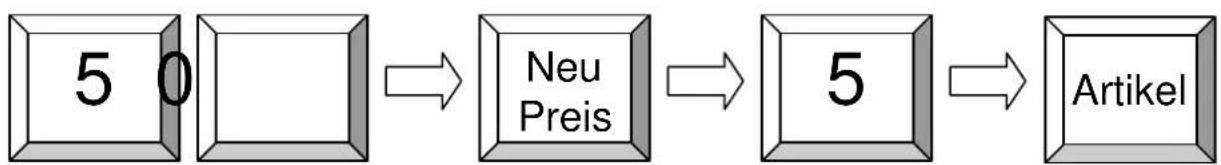

Beispiel: Artikel 5 soll einmal mit dem neuen Preis von 50 Cent gebucht werden.

5. Programmierung an der Kasse

5.1 Programmierung von Datum und Zeit

Programmierung von Datum und Zeit erfolgen in der Schlossstellung „P“

Das Datum muss in folgendem Format eingegeben werden TAG TAG MONAT MONAT JAHR JAHR JAHR JAHR Dann die Datums-Taste drücken.

Die Zeit wird im 24-h-Format eingegeben: Stunde Stunde Minute Minute

Nach der Programmierung das Schloss wieder in „R“ stellen!

5.2 Artikel-Schnellprogrammierung

Die Kasse unterstützt einen speziellen Programmiermodus, welcher von Bedienern mit Manager Autorität bzw. generell in Schlüsselstellung M genutzt werden kann. Die Programmierung wird durch Eingabe einer Nummer + Zwischensumme gestartet. Die Kasse druckt dann den ausgewählten Modus im Bon, Journal und Elektronischem Journal aus. Wenn die eingegebene Nummer nicht aktiv ist, gibt die Kasse eine Fehlermeldung (Ungültige Eingabe) aus.

Der Programmiermodus kann verlassen werden durch Drehen des Schlüsselschalters, Entfernen des Kellnerschlüssels oder Drücken der Taste Zwischensumme.

Die Programmierung in den Modi 1 bis 4 erfolgt so:

1 – Eingabe neuer Daten
2 – Taste Zwischensumme
3 – Drücken einer Direkt-Artikel-Taste oder Eingabe einer Nummer auf Artikel
4 – Fortsetzen mit nächstem Datensatz oder Verlassen mit Zwischensumme

MODUS 1

Programmierung der Artikelpreise der aktiven Preisebene. Wenn Sie die Preise einer anderen Ebene programmieren wollen, müssen Sie diese vorher anwählen.

MODUS 2

Programmierung der Artikel-Einkaufspreise.

MODUS 3

Programmierung der Artikel-Bezeichnung.

MODUS 4

Programmierung der zweiten Artikel-Bezeichnung.

MODE 5

Programmierung der Artikel-Warengruppen-Zuordnung.

MODE 6

Programmieren eines Lagerzuganges (Addition).

MODE 7

Programmieren eines Lagerabganges (Subtraktion).

MODE 8

Programmierung des Mindestbestandes.

MODUS 100, 101, 102 and 103

Programmierung von Scancodes (siehe Kapitel 7.4).

5.3 Daten-Programmierung

Zur Programmierung an der Kassentastatur werden folgende Tasten benötigt: ZEILE AUF, ZEILE AB, SEITE AUF, SEITE AB, TYP, X, ENTER.

Die Programmierung kann in den Schlüsselstellungen X, Z oder T erfolgen. Sie wird gestartet durch Eingabe der FILE# direkt auf die TYP Taste oder durch Drücken der TYP Taste ohne weitere Eingabe. Dann werden alle zur Verfügung stehenden Typen angezeigt und können mit den Kursor-Tasten ausgewählt werden. Daten, die in der Konfiguration deaktiviert wurden, werden nicht angezeigt. Am Ende der Zeile wird die FILE# nochmals zur Kontrolle angezeigt.

Wenn eine Datei ausgewählt wurde, wird automatisch der erste Datensatz angezeigt. Sie können einen anderen Datensatz auswählen, indem Sie dessen Nummer eingeben und die Taste X (Multiplikation) drücken. Die Taste Multiplikation ohne Nummerneingabe führt Sie zum nächsten Datensatz.

Die Auswahl des zu programmierenden Datenfeldes erfolgt mit den Kursortasten. Dann geben Sie die neuen Daten ein und bestätigen mit ENTER. Jede Änderung im Programm wird durch einen Ausdruck auf dem Bon, Journal und im Elektronischen Journal dokumentiert.

Der Programmiermodus wird verlassen durch Drehen des Schlüsselschalters, Entfernen des Kellnerschlüssels oder durch nochmaliges Drücken der Taste TYP.

Weitere Informationen zur Bedeutung der einzelnen Einstellmöglichkeiten entnehmen Sie bitte der Programmieranleitung.

Nummer	Dateityp	Tastencode	Prog.Anleitung Kapitel	Prog.Anleitung Überschrift
1 Parameter Nicht verfügbar			Kapitel 6 (SYSTEM)	System Parameter
2 Optionen Nicht verfügbar			Kapitel 6 (SYSTEM)	System Optionen
3 Zeitzonen Nicht verfügbar			Kapitel 6 (SYSTEM)	Zeitzonen
4	Wochentage Zonen	Nicht verfügbar	Kapitel 6 (SYSTEM)	Wochentage Zonen
5	Monatstage Zonen	Nicht verfügbar	Kapitel 6 (SYSTEM)	Monatstage Zonen
6 Datum Zonen Nicht verfügbar			Kapitel 6 (SYSTEM)	Datum Zonen
7 Bon-Kopfzeilen Nicht verfügbar			Kapitel 6 (SYSTEM)	Bon-Kopf-Logo
8 Bon-Fußzeilen Nicht verfügbar			Kapitel 6 (SYSTEM)	Bon-Fuß-Logo
9 Slip-Kopfzeilen Nicht verfügbar			Kapitel 6 (SYSTEM)	Bel.-Kopf-Logo
10 Slip-Fußzeilen Nicht verfügbar			Kapitel 6 (SYSTEM)	Bel.-Fuß-Logo
11 Allg. Texte Nicht verfügbar			Kapitel 6 (SYSTEM)	Feste Texte
12 Fehlermeldungen Nicht verfügbar			Kapitel 6 (SYSTEM)	Feste Texte
13 Allg. Meldungen Nicht verfügbar			Kapitel 6 (SYSTEM)	Feste Texte
14 Wochentage Nicht verfügbar			Kapitel 6 (SYSTEM)	Feste Texte
15 Monate Nicht verfügbar			Kapitel 6 (SYSTEM)	Feste Texte
16 Zähler (X, Z, Rechnung#, Bon#)	Nicht verfügbar
17 Gesamtumsatz Nicht verfügbar			Kapitel 5 (DATEN)	Gesamtumsatz
18 Obergruppen Nicht verfügbar			Kapitel 5 (DATEN)	Obergruppen
19 Warengruppen	5XXX		Kapitel 5 (DATEN)	Warengruppen
20 Artikel	1XXXX - 5XXXX		Kapitel 5 (DATEN)	Artikel
21 Steuerin Nicht verfügbar			Kapitel 5 (DATEN)	Steuern
22 Bediener	2XXX		Kapitel 5 (DATEN)	Bediener
23
24 Zahlungsarten 7XX	Kapitel 5 (DATEN) Zahlungsarten
25 Kassenladen	8XX		Kapitel 5 (DATEN)	Kassenladen
26 Ein/Auszahlung	9XX		Kapitel 5 (DATEN)	Ein/Auszahlung
27 Zu/Abschläge	10XX		Kapitel 5 (DATEN)	Zu/Abschläge
28 Korrekturen	11XX		Kapitel 5 (DATEN)	Korrekturen
29 Währungen	12XX		Kapitel 5 (DATEN)	Währungen
30 Benutzerberichte Nicht verfügbar			Kapitel 5 (DATEN)	Benutzerberichte
31
32
33
34
35
36
38
39 Tastaturebenen Nicht verfügbar			Kapitel 5 (DATEN)	Tastaturebenen
40 Makros	15XX		Kapitel 5 (DATEN)	Makros
41
42 Preisebenen	3xx		Kapitel 5 (DATEN)	Preisebenen
43
44
45 Fenster-Auswahl	16XX		Kapitel 5 (DATEN)	Fensterauswahl
46
47

5.4 Scanning

Wenn in der Konfiguration Scancodes aktiviert sind, können im P-Mode neue Artikel angelegt bzw. alte gelöscht werden. Das Anlegen von Artikeln ist auch während der Registrierung in R-Mode möglich. Zusätzlich gibt es seine Reihe von Funktionen zur Artikelpflege, welche in M oder P-Mode aufgerufen werden können.

Es ist möglich maximal zwei Scanner an die Kasse anzuschließen. Sie werden über die Parameter 56 und 57 programmiert, Option 78 definiert die Überprüfung der Check-Summe beim Scannen.

ARTIKEL ANLEGEN während der Registrierung

Wenn Option 79 gesetzt ist, fragt die Kasse nach dem Scannen eines unbekannten Barcodes, ob dieser neu angelegt werden soll. Durch Drücken der Taste KORREKTUR wird der gescannte Code verworfen, mit der Taste ZW-SUMME wird er bestätigt. Die Kasse erwartet dann folgende Eingaben:

1 – PREIS – Bestätigen Sie Ihre Eingabe mit der Taste ZW-SUMME.
2 – WG-ZUORNUNG + ZW-SUMME
3 – BEZEICHNUNG + ZW-SUMME (nur wenn Option 80 gesetzt)

HINWEIS:

Ab Version XX030605 ist es auch möglich, den Preis direkt auf eine Warengruppen-taste einzugeben, anstatt die Eingaben einzeln mit ZW-Summe zu bestätigen.

ARTIKEL ANLEGEN im Programmiermode

Im Programmiermodus 20 (Artikel-Programmierung) kann der Barcode entweder gescannt oder über die Taste X manuell eingegeben werden. Wenn der Code noch nicht in der Datenbank vorhanden ist, fragt die Kasse, ob er neu angelegt werden soll. Bestätigen Sie diese Abfrage mit der Taste ENTER.

ARTIKEL LÖSCHEN im Programmiermode

Im Programmiermodus 20 (Artikel-Programmierung) können einzelne Artikel (Barcodes) auch gelöscht werden. Wählen Sie dazu den betreffenden Artikel aus und geben ein 0 + X (Multiplikation). Die Kasse fragt, ob der aktuelle Artikel gelöscht werden soll, bestätigen Sie mit ENTER. Beachten Sie, dass die Artikel vorerst nur als gelöscht markiert werden. Der belegte Speicher wird erst nach Ausführen der Funktion ARTIKEL-PLEGE freigegeben.

ARTIKEL-PLEGE

Zum schnelleren Auffinden von Artikeln im Speicher wird von der Kasse eine so genannte INDEX-Datei geführt. Diese enthält alle Scancodes in geordneter Reihenfolge. Da die maximale Anzahl von Artikeln sehr groß sein kann (max. 50.000), werden neu angelegte Artikel nicht sofort in den Index einsortiert, sondern zunächst in einer separaten UPDATE-Datei gespeichert. Diese Datei kann maximal halb so groß sein wie der gesamte noch freie Artikelspeicher. Wenn z.B. noch 100 Artikel frei sind, können maximal 50 Artikel zwischengespeichert werden, bevor die Aufforderung zum Re-Indizieren kommt.

Achten Sie bitte darauf, die UPDATE-Datei nicht zu groß werden zu lassen (max. 1000 Einträge), da sonst die Verarbeitungsgeschwindigkeit beim Scannen neuer Artikel sinkt.

QUORION Data Systems GmbH

Die Artikel-Pflege-Programme werden in M-Mode durch Eingabe der entsprechenden Funktionsnummer + ZW-Summe gestartet. Alternativ ist auch ein Aufruf in P-Mode über die Taste TYP möglich:

100 – ZUSAMMENFASSEN und LÖSCHEN

Durch dieses Kommando werden alle neu angelegten Artikel aus der UPDATE-Datei in die Artikeldatei einsortiert. Weiterhin werden alle als gelöscht markierten Artikel endgültig aus der Datenbank entfernt und der Speicher damit freigegeben.

101 – ZUSAMMENFASSEN

Durch dieses Kommando werden alle neu angelegten Artikel aus der UPDATE-Datei in die Artikeldatei einsortiert.

102 – LÖSCHEN

Durch dieses Kommando werden alle als gelöscht markierten Artikel endgültig aus der Datenbank entfernt und der Speicher damit freigegeben.

103 – STATUS PRÜFEN

Es wird die Anzahl aller Artikel in der Datenbank und in der UPDATE-Datei angezeigt und ausgedruckt.

255 – LÖSCHEN DER GESAMTEN ARTIKEL-DATEI

Dieses Kommando löscht die gesamte Artikel-Datei (nur möglich in P-Mode). Beachten Sie bitte, dass dabei auch die Artikel-Umsätze und Lagerbestände unwiderruflich gelöscht werden!

ARTIKEL MIT SCANCODE AUF TASTATUR

Auch Artikel mit Scancode können als Direkt-Tasten auf die Tastatur gelegt werden. Da in der Tastaturtabelle aber die Artikel-Datensatznummer und nicht der Scancode gespeichert wird, sind hierbei einige Punkte zu beachten:

1. Die Artikel-Pflege sollte entweder am Computer oder an der Kasse durchgeführt werden, nicht aber an beiden parallel, um Probleme durch unterschiedliche Index-Dateien zu vermeiden.

2. Bei der Programmierung von Artikeltasten in QProg muss als Codenummer der Scancode eingegeben werden.

3. Bei der Programmierung von Artikeltasten an der Kasse muss ebenfalls der Scancode eingegeben werden. Normale Tastencodes haben maximal 5 Stellen. Die Kasse erkennt einen Scancode, wenn mehr als 5 Stellen eingegeben werden. Das bedeutet, wenn Sie z.B. einen Scancode 123 programmieren wollen, müssen Sie 000123 eingeben. Von der Kasse wird dieser neue Code dann automatisch an der richtigen Datensatz-Position einsortiert. Zur Kontrolle wird die Datensatz-Nummer im Display angezeigt.

5.5 Netzwerk Programmierung

5.5.1 Aktivierung des Netzwerkes

Das Netzwerk wird aktiviert durch Programmierung der Kassennummer in PARAMETER 53 und der Netzwerk-Schnittstelle in PARAMETER 89. Es sind zwei Typen von Netzwerkverbindungen möglich:

RS-232 NETZWERK

Wenn Sie nur zwei Kassen miteinander verbinden wollen, können Sie die Standard RS-232 Schnittstellen Ihrer Kassen verwenden. Als Netzwerk-Schnittstelle ist PORT# 1 und PORT# 3 geeignet. Die maximale Baudrate an PORT# 1 beträgt 57600 (PARAMETER 2, Wert 6), das Maximum an PORT# 3 ist 78125 (PARAMETER 4, Wert 7). Es wird empfohlen, die höchstmögliche Baudrate zu benutzen.

RS-485 NETZWERK

Für die Verbindung von mehr als zwei Kassen ist ein RS-485 Netzwerk erforderlich. Dazu müssen Ihre Kassen mit den entsprechenden IRC-Schnittstellen ausgerüstet sein. Die Netzwerk-Schnittstelle liegt fest auf PORT# 4, die maximale Baudrate ist 78125 (PARAMETER 5, Wert 7). Andere mögliche Baudraten sind 52083 (Wert 6), 38400 (Wert 5) und 19200 (Wert 4). Es wird empfohlen, die höchstmögliche Baudrate zu benutzen.

5.5.2 Netzwerk Größe

Die Netzwerk-Größe wird programmiert in PARAMETER 55. Diese Einstellung wird nur benötigt für Netzwerk-Berichte. Beachten Sie dann bitte auch, dass die Kassennummern mit 1 beginnend in aufsteigender Reihenfolge definiert werden. Wenn Sie das Netzwerk nur für geteilte Drucker und PC-Verbindung nutzen wollen, ist die Angabe der Netzwerk-Größe nicht erforderlich. Maximal können 8 Kassen verbunden werden.

5.5.3 Floating Artikel

Floating Artikel bedeutet, dass alle Artikeldaten (Programmierung, Neuanlage, Löschung) automatisch an alle im Netzwerk verbundenen Kassen übertragen werden. Wenn Sie diese Funktion nutzen möchten, müssen Sie OPTION 93 setzen und die Netzwerkgröße sowie die Kassennummer in den Parametern angeben.

5.5.4 Netzwerk Berichte

Das Setzen der Optionen 1-8 in den Benutzer-Berichten definiert diese als Netzwerk-Berichte. Beachten Sie bitte, dass auch hier die Netzwerkgröße PARAMETER 55 richtig gesetzt sein muss. Wenn ein solcher Netzwerk-Bericht an einer Kasse aufgerufen wird, prüft diese automatisch alle angeschlossenen Kassen und erzeugt einen konsolidierten Bericht. Wenn nicht alle programmierten Kassen online sind, erscheint eine Fehlermeldung und es kann kein Bericht ausgegeben werden. Alle Kassen müssen verfügbar sein oder mit Modus 99 deaktiviert.

Es ist auch ohne gesetzte Option 1-8 möglich, einen Netzwerk-Bericht zu bekommen, indem beim Aufruf des Berichtes die Zahl 1000 zur Berichtsnummer addiert wird. Weiterhin ist es möglich, einen Systembericht als Netzwerkbericht auszugeben, wenn die Zahl 10000000 zur Nummer des Systemberichtes addiert wird.

5.5.5. Programm Modus 99

Mit Hilfe des Programm Modus 99 können Kassen im Netzwerk schnell aktiviert oder deaktiviert werden. Generell wird versucht alle Druck-, Artikel- und Saldo-Daten solange an alle angeschlossenen Kassen zu senden, bis die Übertragung erfolgreich war. Damit sollen Datenverluste ausgeschlossen werden. Über den Modus 99 können nun einzelne Kassen vorübergehend deaktiviert werden. Geben Sie dazu in X, Z oder P die Zahl 99 ein und drücken die TYP Taste. Es wird nun der Status aller im Netzwerk verbundenen Kassen angezeigt. Durch Auswahl mit den Kursor-Tasten und Drücken der ENTER-Taste können einzelne Kassen aktiviert oder deaktiviert werden.

Bitte beachten Sie:

Wenn Sie eine Kasse aktivieren, achten Sie darauf, dies in allen angeschlossenen Kassen zu tun, da diese Änderung nur zu den aktiven, nicht aber den deaktivierten Kassen des Netzwerkes übertragen wird

5.6 Trainings-Modus

Der Training Modus erlaubt es, probehalber Registrierungen vorzunehmen, ohne dass irgendetwas gebucht wird. In den Berichten werden keinerlei Veränderungen vorgenommen. Jeder Bon wird mit einer eindeutigen Trainingsmeldung gedruckt und in der Anzeige erscheint das Nummernzeichen (#).

Um in den Trainingsmodus zu gelangen muss ein bestimmter Bediener als Trainingsbediener programmiert werden. Solange dieser Trainingsbediener angemeldet ist, bleibt der Trainingsmodus aktiv. Trainingsbediener können sowohl im Registriermodus „R“ als auch im Programmiermodus „P“ arbeiten (wenn es Ihnen von der Programmierung her gestattet ist).

6. System Berichte

Alle Berichte, egal ob x, z, oder irgendein Finanzbericht, können völlig individuell eingerichtet werden, um genau die Informationen auszudrucken, die Sie wünschen! Sie rufen Berichte ab, indem Sie den Schlüssel in die gewünschte Position drehen („X“ zum Lesen ohne Löschen, „Z“ zum Lesen mit Löschen der Daten) und in der Anzeige erscheinen die möglichen Berichtstypen. Jetzt können Sie mit den Pfeiltasten den gesuchten Berichtstyp wählen und durch Drücken der Bartaste auswählen (oder aber durch Drücken der hinter dem gewünschten Bericht angegebenen Nummer gefolgt von der Zwischensumentaste)

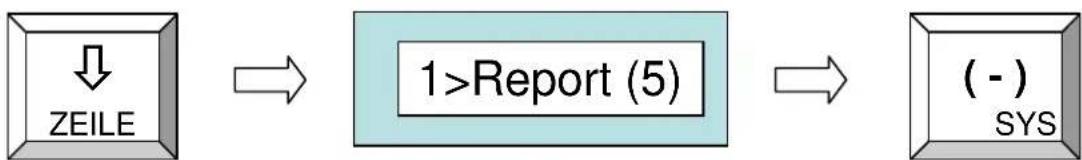

Beispiel: Druck von Bericht #5 nach drehen des Betriebsartenschlosses in X oder Z Position. Auswahl des Berichts #5 mit Hilfe der Pfeil runter Taste

Option1: Scrolling

Anzeige Text (kann auch der individuelle Berichtsname, z.B. „Finanzbericht täglich“ sein

Option2: Eingabe der Berichtsnummer

5 (-) SYS

Beachten Sie bitte:: X oder Z Position unterscheiden, ob der Bericht nur gelesen („X“) oder auch gelöscht („Z“) wird. Wenn Sie statt der Zwischensumentaste die Bartaste drücken, erhalten Sie vordefinierte so genannte “Benutzerberichte”, die aus einer für Sie individuell zusammengestellten Reihenfolge der Systemberichte bestehen:

6.1 Benutzerberichte

Verschiedene Systemberichte, die der Benutzer im Regelfall immer in einer gewünschten Zusammenstellung haben will, können vordefiniert und fest abrufbar eingestellt werden. So können sich Ihre Wünsche beispielsweise dahingehend unterscheiden, dass Sie andere (mehr oder weniger) Informationen beim täglichen Bericht als beim monatlichen Bericht wünschen. Geben Sie die Berichtsnummer in X oder Z ein und bestätigen Sie mit der Bartaste.

Beispiel: Ihr gewünschter Benutzerbericht ist die Berichts-#5. Die Benutzerberichstaste liegt normalerweise auf der „BAR“- Funktion

Schlüsselstellung X oder P : Ausdruck ohne Löschung

Schlüsselstellung Z : Ausdruck mit anschließender Löschung

xx + SYS (-) : Ausdruck des Systemberichtes mit der Nummer xx :

Berichtstyp No
Total Umsatz 1
Hauptgruppen 2
Warengruppen 3
Artikel 4
Steuer Totale 5
Zahlungsarten 6
Schubladeninhalte 7
Ein- / Auszahlungen 8
Rabatte 9
Korrekturen 10
Fremdwährungen 11
Salden 12
	13
Spezielle Nachlässe auf Obergruppen	18
Artikel Lagerbestand	20

Beachten Sie bitte die Programmierung der Systemtasten! Standard: SYS = DISCOUNT

6.3 Ausdruck des Elektronischen Journals

Schlüsselstellung X, Z oder P :

• 101 + ENTER (BAR) : Ausdruck des letzten Bon
- xx + Multiplikation (X) + 101 + ENTER : Ausdruck der letzten xx Bons
- 0 + Multiplikation (X) + 101 + ENTER : Ausdruck des kompletten Journals

Schlüsselstellung Z :

• 102 + ENTER (BAR) : Löschen des Journals
- 0 + Multiplikation (X) + 101 + ENTER : Ausdruck und anschließende Löschung des kompletten Journals

Beachten Sie bitte die Programmierung der Systemtasten! Standard: ENTER = BAR

7. Inbetriebnahme

7.1 Dot Matrix Drucker

7.1.1. Papier-Rolle einlegen

Papier sauber abschneiden, um es so einzuführen

Nicht einlegen, wenn das Papier so aussieht!

1. Drucker Abdeckung aufschließen und herunter nehmen.

2. Papierrolle in ihre Aufnahme legen. Das Papier muss von unten an den Drucker geführt werden

3. Rollenanfang wie nebenstehend gezeigt einführen und Bonvorschubstaste drücken

4. dito wenn auch eine Journalrolle möglich ist

5. Bon durch den Druckerdeckel führen und abreißen.

QUORION Data Systems GmbH

Papier hier abschneiden!

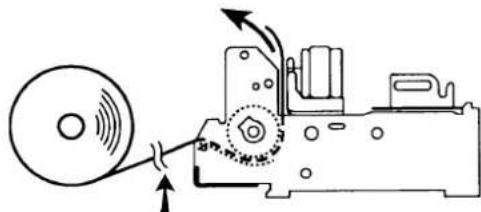

Um einen Papierrest zu entfernen, abschneiden und mit der entsprechenden Vorschubtaste heraus lassen.

Warnung: Auf keinen Fall während des Druckvorgangs am Papier ziehen. Der Druckkopf wird beschädigt!

7.1.2 Einlegen und Ersetzen der Farbbandkassette

1. Druckerabdeckung aufschließen und wegnehmen.

2. Linke Seite der Farbbandkassette in die Aufnahme drücken und Farbbadkassette einrasten. Um eine verbrauchte heraus zu nehmen Farbbandkassette nach links drücken und dabei nach oben heraus nehmen

3. Druckerabdeckung aufsetzen und abschließen..

7.2 Thermodrucker

Cutter Drucker

7.2.1 Papier Einlegen

1. Kasse einschalten
2. Papier sauber abschneiden wie nachstehend aufgezeichnet:

1. Druckerabdeckung aufschließen und beiseite legen.
2. Papierrolle richtig herum einlegen!

1. Papier an beiden Seiten anfassen und in den Papierführungstrichter einführen. Es wird automatisch eingezogen und abgeschnitten.
2. Druckerabdeckung schließen.

Um Papier zu entfernen gehen Sie wie folgt vor:

1. Kasse einschalten und Druckerdeckel entfernen.
2. Papier zwischen Drucker und Papierrolle abschneiden.
3. Papierrolle entnehmen.
4. Bonvorschubtaste drücken um das Papier zu entfernen.

Beachten Sie bitte: Papier nicht entgegen der normalen Papiertransportrichtung herausziehen!

8. Pflegehinweise

• Ihre Kasse sollte nicht zu Reinigungszwecken auseinander genommen werden! Nur mit einem trockenen oder leicht feuchten Tuch abwischen! Benutzen Sie auf gar keinen fall irgendwelche Flüssigkeiten wie Wasser, Verdünner, Alkohol, Benzin oder andere Chemikalien!!!
• Bitte achten Sie darauf, dass auf gar keinen Fall irgendwelche Metallteile wie Büroklammern etc. in die Kasse gelangen! Es kann sonst zu Kurzschlüssen, elektrischem Schlag oder aber auch schweren Beschädigungen kommen.

8.1 Schubladen Notöffnung

Wenn aus bestimmten Gründen (Stromausfall) die Schublade manuell geöffnet werden muss, so finden Sie im Regelfall in der Mitte, hinten unter der Schublade einen Notentriegelungshebel.

8.2 Informationen zur EMV und Sicherheit

CE Konformität

Diese QUORiON Kasse entspricht der EMV Richtlinie 2004/108 der Europäischen Gemeinschaft.

Die Kasse erfüllt folgende harmonisierten europäischen Normen:

• EN 55022 – „ Grenzwerte und Messverfahren der Funkstöreigenschaften-Charakteristiken für Geräte der Informationstechnik“
• EN 55024 – „ Grenzwerte und Messverfahren der Störfestigkeitseigenschaften-Charakteristiken für Geräte der Informationstechnik“
• EN 60950 – „Sicherheit von Einrichtungen der Informationstechnik“

Eine „Konformitätserklärung“ in Übereinstimmung mit den oben angeführten Richtlinien und Standards ist abgegeben worden und kann bei

QUORiON Systems GmbH

99195 Erfurt

An der Klinge 6

(E-Mail: [e-mail] Web: www.quorion.de)

eingesehen werden.

ANMERKUNG:

Wenn die Kasse in ein System mit anderen Geräten und Bauteilen installiert wird, müssen alle anderen Geräte und Bauteile EMV normgerecht sein.

Für die Einhaltung der Konformität zur EMV Richtlinie 2004/108/ EG und den nationalen EMV Gesetzen für installierte Systeme und Systemkomponenten ist der Systemintegrator verantwortlich.

9. Zeichensatz

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

2

Leer

!

'

#

$

%

&

‘

( )

*

+ , - .

/

3

0

1

2

3

4

5

6

7

8

9 :

; < = >

?

4

@

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

5

P

Q

R

S

T

U

V

W

X

Y

Z

[

\

]

^

-

6

`

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

7

p

q

r

s

t

u

v

w

x

y

z

{

|

}

~

?

8

€

,

,,

...

† :

‰

Š

<

Ś

Ť

Ž

ž

9

‘

,

“

”

•

-

—

TM

š

>

ś

t’

ž

ž

A

`

`

Ł

¤

A

¡

§

”

©

Ş

«

¬

-

®

ž

B

°

±

,

ł

’

μ

¶

•

,

ą

§

»

Ł

”

ľ

ž

C

Ř

Á

Â

Ă

Ä

Ł

Ć

Ç

Č

É

Ę

Ё

Ё

Í

Î

Ď

D

Đ

Ń

Ň

Ó

Ô

Õ

Ö

×

Ř

Ü

Ú

Ü

Ü

Ý

ᵀ

ß

E

rí

á

â

ă

ä

í

ć

ç

č

é

ę

ë

ě

í

î

đ’

F

đ

ń

ň

ó

ô

ó

ö

÷

ř

ů

ú

ú

ü

ý

ṭ

.

Windows CE

10. Peripherie Geräte

10.1 Aktivierung eines Interface RS 232

Ihre Kasse kann bis zu 4 Kommunikationsanschlüsse haben (Interfaces) Lage der Interfaces (von hinten gesehen)

RS 232 RS 232

RS 485 in RS 485 out RS 232 RS 232 RS 232

Jedes der Interfaces kann nach entsprechender Aktivierung genutzt werden. Es ist allerdings notwendig ein entsprechendes Peripheriegerät zuzuordnen

(Programmanleitung). Beachten Sie, dass die RS 485 Interfaces nur für die Vernetzung von Kassen benutzt werden können! Um einen Handscanner anzuschließen benutzen Sie bitte einen mit „Scanner“ beschrifteten Anschluss, da nur dieser die separaten +5 Volt für die Stromversorgung für Handscanner aufweist.

10.2 Kassen Vernetzung

10.2.1. Netzwerk IRC 485

10.2.2 LAN Netzwerk

Ethernet (LAN) Verbindung mit QMP

FLASH VERSION

Prüfen Sie bitte zuerst, ob in Ihren Kassen die aktuellen Flash-Versionen mit Ethernet-Unterstützung installiert sind (P-Mode: 305 + TYP):

• QTouch: QP041008 oder neuer. Wenn Sie eine ältere Version haben, ist es unbedingt notwendig, zuerst die Version QP041008 zu installieren, da nur diese den Ethernet-Treiber enthält. Erst danach können Sie die aktuelle Flash-Version installieren.
• POS Concerto and QTouch ^2 : QC060308 oder neuer. Der Ethernet-Treiber ist in allen Versionen seit der ersten Auslieferung enthalten.
• QMP-3000: xx051201 oder neuer. Der Ethernet-Treiber ist auch in allen neueren Versionen enthalten. Sie brauchen also beim Update älterer Kassen nicht extra die Version xx051201 installieren. Beachten Sie bitte, dass LAN nur mit dem neuen Interface-Basismodul 1.50.425560 möglich ist.

- CR-1000SE: Ex060220 oder neuer. Der Ethernet-Treiber ist auch in allen neueren Versionen enthalten. Sie brauchen also beim Update älterer Kassen nicht extra die Version Ex060220 installieren. Beachten Sie bitte, dass LAN nur mit dem neuen Mainboard “Second Edition” 1.50.425483 möglich ist.

ETHERNET SETUP

Zur Aktivierung des Ethernet-Netzwerkes müssen Sie jeder Kasse eine IP ADRESSE zuweisen. Die Programmierung erfolgt im P-Mode mit 97 + TYP. Bitte beachten Sie, dass bei Verwendung einer bestehenden Applikation die verwendeten Systemtexte 113 bis 115 möglicherweise nicht programmiert und deshalb leer sind. Die Adresse setzt sich aus den Werten IP BASIS ADRESSE, SUBNET MASKE und DEFAULT GATEWAY zusammen.

IP BASIS ADRESSE

Die IP Basis Adresse ist die Nummer der Kasse im Ethernet-Netzwerk. Bitte beachten Sie, dass jede Adresse nur einmalig vergeben werden darf, um Konflikte mit anderen Geräten im Netzwerk zu vermeiden. Insbesondere bei gleichzeitiger Nutzung des Netzwerkes für PC-Verbindungen unterliegt die Vergabe der IP Adressen besonderen Regeln. Fragen Sie im Zweifelsfall Ihren System-administrator nach einer freien Nummer.

Wenn Sie mehrere Kassen im Netzwerk betreiben möchten, wird die Kassennummer automatisch zur IP Adresse aufaddiert. Das bedeutet, dass alle Kassen im selben Netzwerk mit der gleichen IP BASIS ADRESSE programmiert werden müssen, was die Einrichtung des Netzwerkes erleichtert.

Beispiel	Programmierung IP BASIS ADRESSE	Auto. Umwandlung in IP ADRESSE
KASSE # 1 (P53= 0 oder P53=1)	192.168.2.10	192.168.2.10
KASSE # 2 (P53= 2)	192.168.2.10	192.168.2.11
KASSE # 3 (P53= 3)	192.168.2.10	192.168.2.12

SUBNET MASKE (255.255.255.0)

Die Subnet Maske spezifiziert den Adressbereich im lokalen Netzwerk. Sie ist abhängig von der Konfiguration Ihres bestehenden Ethernet-Netzwerkes. Üblicherweise wird die Maske auf den Wert 255.255.255.0 gesetzt, was bedeutet, das die ersten drei Stellen der IP Basis Adresse das lokale Netzwerk spezifizieren und die vierte Stelle das einzelne Gerät im Netzwerk.

DEFAULT GATEWAY (0.0.0.0)

Die Gateway Adresse ist die Adresse eines Routers, der dazu benutzt wird, eine Verbindung über die Grenzen des lokalen Netzwerkes hinaus nach außen herzustellen. Wenn eine IP Adresse angesprochen wird, die sich nicht innerhalb des lokalen Netzes befindet (Überprüfung durch Subnet Maske), wird die Gateway Adresse benutzt.

PC-NETZWERK

Zur Aktivierung der LAN-Verbindung muss lediglich die IP BASIS ADRESSE programmiert werden.

QPROG

Die Ethernet-Verbindung wird ab Version 1.32 unterstützt. Aktivieren Sie dazu im Menü Kommunikation den Punkt ETHERNET. Vor der Kommunikation mit der Kasse werden Sie dann zur Eingabe der IP Basis Adresse aufgefordert.

Bitte achten Sie darauf, bei Verbindung mehrerer Kassen in einem Netzwerk auch die Option NETZWERK im Menü Kommunikation – Einstellungen zu aktivieren, damit eine Verbindung zu allen Kassen hergestellt werden kann. Zur angegebenen IP Basis Adresse wird dann die Kassennummer automatisch aufaddiert.

INTERNET EXPLORER

Im lokalen Netzwerk ist es auch möglich, eine Verbindung mit dem Internet Explorer zur Kasse herzustellen. Geben Sie dazu die IP Basis Adresse der Kasse im Adressfeld des Explorers ein. Von der Kasse wird dann eine Website mit der aktuellen Flash-Version zurückgegeben.

KASSEN-NETZWERK

Zum Aufbau eines Kassennetzwerkes über Ethernet müssen Sie zuerst die IP BASIS ADRESSE, die SUBNET MASKE und das DEFAULT GATEWAY in allen Kassen gleich programmieren. Vergeben Sie dann jeder Kasse eine eigene Kassennummer (PARAMETER 53) und spezifizieren Sie die Größe des Netzwerkes (PARAMETER 55). Setzen Sie zuletzt die Netzwerk-Schnittstelle in allen Kassen auf 255 (PARAMETER 89).

KABEL

Die Verkabelung entspricht der Standardspezifikation zum Aufbau eines Ethernet-Netzwerkes 10/100 Base-T. Sie wird sternförmig über Hubs bzw. Switches mit Kabeln der Kategorie STP-CAT.5 ausgeführt. Bei Kabeln dieser Kategorie sind die Adernpaare 1-2 und 3-6 paarweise verdrillt. Normalerweise benutzen Sie immer einfach durchgeschaltete Kabel:

Steckerbelegung RJ45

Pin 1-1 (RX+/RX+)

Pin 2-2 (RX-/RX-)

Pin 3-3 (TX+/TX+)

Pin 6-6 (TX-/TX-)

Wenn Sie nur eine Direktverbindung zwischen zwei Kassen oder einer Kasse und PC aufbauen wollen, können Sie auf den Hub/Switch verzichten und beide Geräte direkt miteinander verbinden. In diesem Fall müssen Sie gekreuztes Kabel (cross connect) verwenden:

Steckerbelegung RJ45

Pin 1-3 (RX+/TX+)

Pin 2-6 (RX-/TX-)

Pin 3-1 (TX+/RX+)

Pin 6-2 (TX-/RX-)

Generell ist es problemlos möglich, die Kassen in bestehende PC-Ethernet-Netzwerke einzubinden. Beachten Sie bei der Programmierung der IP-Nummern aber die freien Nummernbereiche und sonstigen Regeln im Netzwerk.10.3 Kabel

Die Kabelbelegung der QUORION-CR 1000 -Kassen entspricht der Standardbelegung von seriellen Computerkabeln.

10.3 Kabel

10.3.1 PC-Kabel

Für die Verbindung von CR 1000 -Kassen mit einem Computer (QProg) benötigen Sie ein vollbelegtes 9-poliges Standardkabel mit gekreuzten Leitungen.

Kabelbelegung

CR-1xxx9-PIN male		COMPUTER9-PIN male
2 - RXD	←→	3 - TXD
3 - TXD	←→	2 - RXD
4 - DTR	←→	6 - DSR
5 - GND	←→	5 - GND
6 - DSR	←→	4 - DTR
7 - RTS	←→	8 - CTS
8 - CTS	←→	7 - RTS

10.3.2 Drucker-Kabel

Für die Verbindung von CR1000-Kassen mit externen Druckern benötigen Sie ein Standardkabel 9 auf 25-pin mit gekreuzten Leitungen

Kabelbelegung

CR-1xxx9-PIN male		PRINTER25-PIN male
2 - RXD	←→	2 - TXD
3 - TXD	←→	3 - RXD
4 - DTR	←→	6 - DSR
5 - GND	←→	7 - GND
6 - DSR	←→	20 - DTR
7 - RTS	4 - RTS
8 - CTS	5 - CTS

11. Fehlermeldungen

No	Fehlerbeschreibung
1	Falsche Eingabe 21 Rabatt nicht erlaubt
2	Falsche Zeit 22 Korrektur nicht erlaubt
3	Falsches Datum 23 Rabatt schon gegeben
4	Unbekannter Artikel 24 Menge eingeben
5	Unbekannte Berichtsnummer 25 Journal voll
6	Funktion nicht gestattet 26
7	Vorgangsspeicher voll 27
8	Noch in der Aufrechnung 28 Falscher Bediener
9	Benutzerabbruch 29
10	Bei Zahlungsart nicht möglich 30 Rechnung drucken
11	Noch beim Zahlungsvorgang 31 Bonpapier Ende
12	Scanning Fehler 32	Journalpapier Ende
13	Bediener wählen 33	Belegdrucker ohne Papier
14	Kassierer wählen 34	Anmelde-Fehler
15	Artikel nicht verkauft 35	Küchendrucker Fehler
16	Kein Preis eingegeben 36
17	Null-Preis nicht erlaubt 37	Rechnungsnummernspeicher voll
18	Schublade schließen 38
19	Manager Funktion 39	Artikeldatei voll
20	Eingabe zu hoch 40 Artikeldatei neu berechnen lassen

12. Test Routinen

Die Kasse besitzt eine Reihe von Testroutinen, die dazu dienen, die Hardware zu testen, Berichtsdaten zurückzusetzen und Transaktionen zu simulieren. Die Tests werden im P-Mode gestartet durch Eingabe einer Nummer auf die TYP-Taste:

301 - DRUCKER TEST

1. Schlüsselstellung P (X oder Z wenn freigegeben)
2. Eingabe 301 + TYP

3. Ausdruck Zeichensatz, BOOT Version, FLASH Version
   B: Qboot Rel. 2.01 → BOOT Version
   F: 1-WE → Zeichensatz (WE = West-Europa)
   P: T2020711 → Flash ROM Version
   C: CR10003282D → Standard-Konfiguration
   D: 06-LTP2342-WE → Druckertreiber Version
   RAM: 1536K → Gesamt-Speicherplatz

4. Ausdruck der gesamten Zeichentabelle

5. Beendet

1. Schlüsselstellung P (X oder Z wenn freigegeben)
2. Eingabe 302 (303) + TYP
3. Alle verfügbaren Zeichen (0x20 to 0xFF) werden im Display angezeigt.
4. Beenden mit Taste KORREKTUR.

305 - AUSDRUCK VERSIONSNUMMERN

QUORION Data Systems GmbH

1. Schlüsselstellung P (X oder Z wenn freigegeben)
2. Eingabe 305 + TYP

3. Ausdruck Zeichensatz, BOOT Version, FLASH Version
   B: Qboot Rel. 2.01 → BOOT Version
   F: 1-WE → Zeichensatz (WE = West-Europa)
   P: T2020711 → Flash ROM Version
   C CR 1000 → Standard-Konfiguration
   D: 06-LTP2342-WE → Druckertreiber Version
   RAM: 1536K → Gesamt-Speicherplatz

4. Beendet

306 – INITIALISIERUNG DRUCKER-TREIBER

1. Schlüsselstellung P (X oder Z wenn freigegeben)
2. Eingabe 306 + TYP
3. Der Druckertreiber und das grafische Kundenlogo werden neu in das Thermo-Modul überspielt.
4. Beendet

400 – TRANSAKTIONS-TEST DIREKTVERKAUF 1

1. Schlüsselstellung P (X oder Z wenn freigegeben)
2. Eingabe der Anzahl der Buchungen auf Taste X (Multiplikation). Wenn kein Wert eingegeben wird, ist die Anzahl 10.
3. Eingabe 400 + TYP
4. Die Kasse benutzt automatisch die Kassen-Nummer als Bediener- bzw. Verkäufer-Nummer, soweit diese programmiert ist. Sonst wird Bediener/Verkäufer 1 aktiviert.
5. Es wird nun die eingegebene Anzahl von Buchungen mit je 10 Artikeln ausgeführt, wobei die Artikel-Nummern abhängig von der Kassen-Nummer sind: Artikel-Nummer = 1..10 + Kassen-Nummer x 10.
6. Die Buchung wird abgeschlossen mit Zahlungsart 1.

402 - TRANSAKTIONS-TEST DIREKTVERKAUF 2

1. Schlüsselstellung P (X oder Z wenn freigegeben)
2. Eingabe der Anzahl der Buchungen auf Taste X (Multiplikation). Wenn kein Wert eingegeben wird, ist die Anzahl 10.
3. Eingabe 402 + TYP
4. Die Kasse benutzt automatisch Bediener 1 und Verkäufer 1.
5. Es wird nun die eingegebene Anzahl von Buchungen mit Artikel 1..10 ausgeführt.
6. Die Buchung wird abgeschlossen mit Zahlungsart 1.

4444 – RÜCKSETZEN BERICHE UND ZÄHLER

1. Schlüsselstellung P
2. Eingabe 4444 + TYP
3. Es werden alle Berichtsspeicher und Konten gelöscht, die Bon- und Rechnungszähler werden zurückgesetzt.
4. Die Kasse druckt Meldung 68 (SYSTEM CLEAR) im Journal.
5. Beendet
