BEDIENUNGSANLEITUNG 32 FlammEx

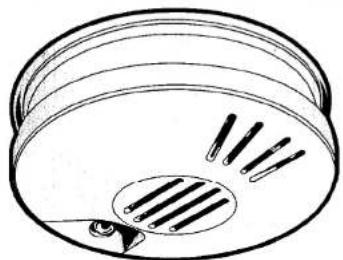

FlammEx Fotoelektronischer Rauchmelder

Type: 32 Art.-Nr. 003033

Dieser Rauchmelder ist konzipiert um auf kostengünstige Weise eine Frühwarnung bei der Entstehung eines Brandes zu geben. Alarm wird ausgelöst sobald Rauch in das Innere des Gerätes eindringt, Flammen und Hitze werden vom Gerät nicht wahrgenommen. Durch die Raucherkennung werden Sie frühzeitig gewarnt, oft schon bevor Flammen überhaupt entstehen.

Einsatzbereiche: Wohnungen, Wohnhäuser, Wohnwagen, Boote. Alarmsignal: Akustisches Signal mit 85 dB/3m

Weitere Informationen zum Verhalten im Brandfall erhalten Sie auf Anfrage von Ihrer Feuerwehr. Viele Wehren und Brandversicherungen halten entsprechende Merkblätter bereit und weisen darin auch auf die Notwendigkeit von Rauchmeldern hin.

GEV

Gutkes Elektro Vertriebs GmbH

Postfach 73 03 08

30552 Hannover

Fax: 0511 / 958 58 05

Quality by

WA 12/99

Montageorte

Für eine umfassende Abdeckung von Haushalten sollten Rauchmelder in allen Räumen, Korridoren, Lagerbereichen, Keller- und Speicherräumen installiert werden. Minimale Abdeckung ist ein Rauchmelder auf jeder Etage und einer in jedem Schlafbereich. In Häusern mit mehreren Wohneinheiten sollte jede Familie ihre eigenen Rauchmelder installieren.

Nicht in Badezimmern oder Garagen montieren, in Küchen nur, falls ein Mindestabstand von 4 Metern von Herden und ähnlichen Emissionsquellen möglich ist.

Nicht in stark zuggefährdeter Umgebung z. B. in der Nähe von Entlüftungsschächten installieren, die Luftbewegung könnte u. U. verhindern, daß der Rauch den Melder erreicht. Befestigung am besten mittig an der Decke.

Nicht in sehr staubigen Bereichen bzw. in Bereichen mit sehr hoher Luftfeuchtigkeit montieren.

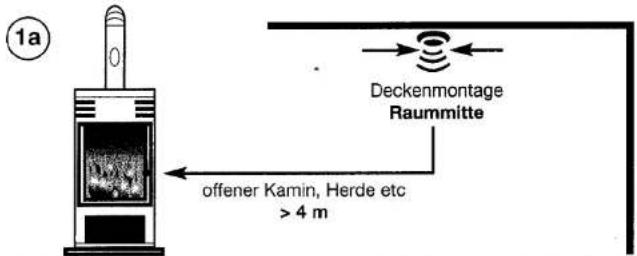

1a Deckmontage Raummitte offener Kamin, Herde etc > 4 m

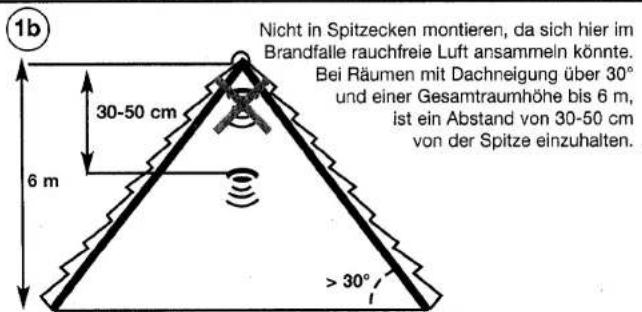

1b Nicht in Spitzecken montieren, da sich hier im Brandfalle rauchfreie Luft ansammeln könnte. Bei Räumen mit Dachneigung über 30° und einer Gesamtraumhöhe bis 6 m, ist ein Abstand von 30-50 cm von der Spitze einzuhalten. 30-50 cm 6 m > 30°

1c

50 cm

Nicht hinter und auf Zimmerbalken montieren, wenn diese dicker als 20 cm sind

1d

Mindestens 50 cm von Leuchtstofflampen entfernt montieren

1e

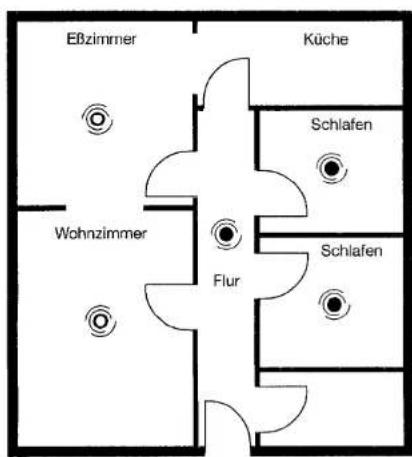

EBzimmer Küche Schlafen Wohnzimmer Flur Schlafen

Montageorte des Rauchmelders für Etagenwohnungen mit einem Schlafbereich

Rauchmelder für minimale Sicherheit

Rauchmelder für mehr Sicherheit

Nicht in Spitzecken montieren, siehe Abbildung 1b
1f

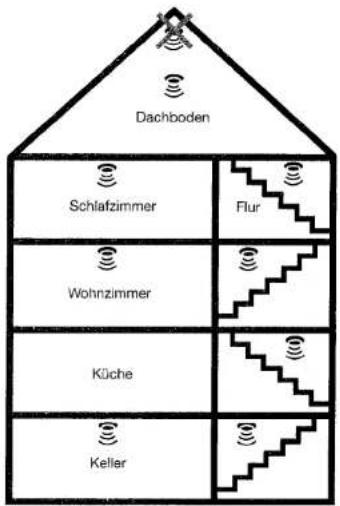

Dachboden Schlafzimmer Flur Wohnzimmer Küche Keller

Montage Orte des Rauchmelders für mehrstöckige Haushalte

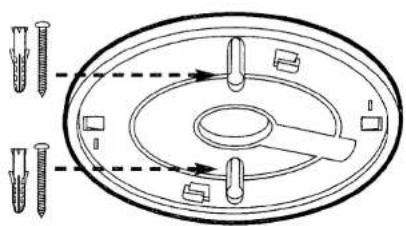

②. Montage
2a

②
Dieser Rauchmelder wird mit einer Deckellasche ① geliefert, die verhindert, daß er ohne eingelegte Batterie montiert werden kann. Ist die Batterie eingebaut, blinkt die LED ② ca. alle 45 sec. kurz auf.

③. Test

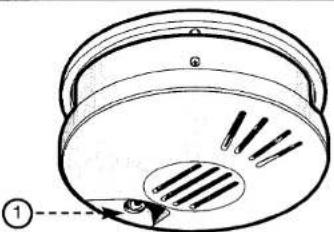

Drücken Sie auf die LED Prüftaste ①, bis der Alarm ertönt. Das kann bis zu 20 sec. dauern. Der Alarm sollte laut und pulsierend sein, was anzeigt, daß das Gerät korrekt arbeitet.
Der Test sollte 1x monatlich durchgeführt werden, den Melder mindestens einmal im Jahr mit dem Staubsauger absaugen.
Das Gerät führt alle 45 sec. einen Batterie Selbsttest durch, Sie erkennen dies am kurzen Aufblinken der LED. Sinkt die Batteriespannung unter den Mindestwert, gibt der Meider einmal pro Minute einen Piepton, bis zu ca. 30 Tagen, der Sie an den Batteriewechsel erinnert.

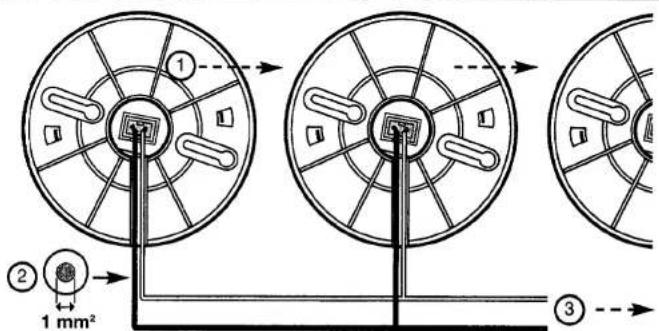

④. Interconnection-Funktion

Mit der Interconnection-Funktion können maximal 30 Rauchmelder ① zusammen geschaltet werden. Bei der maximalen Anzahl von Geräten sollte ein Leitungsquerschnitt ② von 1 mm² verwendet werden. Die Leitungslänge ③ soll 450 m nicht überschreiten.

Besondere Hinweise:

• Setzen Sie die Batterie polrichtig in das Gerät
  • Rauchmelder ersetzen keine Versicherungen
• Bei Tiefschlaf bzw. unter Alkohol oder Drogeneinfluss ist der Alarm unter Umständen nicht wahrnehmbar
• In Räumen über 80 m ^2 bzw. in Fluren länger als 10 m empfiehlt sich der Einsatz von mehreren Meldern.

Technische Daten:

Batteriebetrieb	9 V Block (inclusive)
Empfohlene Batterien	GP Super Alkaline, # 1604 A Everready Alkaline, # 522 Duracell, # MN 1604
Geprüft nach	ISO 12239 ERG/GS, VDS, CE
Maße	∅ ca. 11 cm, Höhe ca 4 cm
Temperaturbereich	0° - + 50°C
Luftfeuchtigkeit	10% - 95%
Signallautstärke	ca. 85 dB/3m

GEV-Garantie

GEV Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt hergestellt.

Die GEV-Garantie beträgt 5 Jahre ab Kauf des Gerätes durch den Endverbraucher. Die GEV-Garantie kann nur gewährt werden, wenn das unveränderte Gerät mit Kassenbon, Garantiekarte (mit Kaufdatum und Händlerstempel), ausreichend frankiert und verpackt an GEV eingesandt wird. Fügen Sie bitte dem reklamierten Gerät eine kurze schriftliche Fehlerbeschreibung bei.

Bei berechtigten Garantieanspruch wird GEV nach seiner Wahl in angemessener Zeit das Gerät ausbessern oder austauschen. Sollte der Garantieanspruch nicht gerechtfertigt sein (z. B. nach Ablauf der Garantiezeit, Mängel außerhalb des Garantieanspruches), so wird GEV versuchen, das Gerät kostengünstig zu reparieren.

Die Garantiehaftung bezieht sich nicht auf natürliche Abnutzung, Veränderung durch Umwelteinflüsse oder Transportschäden sowie nicht auf Schäden, die infolge Nichbeachtung der Montageanleitung, der Wartungsanweisung und nicht ordnungsgemäßer Installation entstanden. Mitgelioforte Batterien sind von der Garantie ausgeschlossen. GEV haftet nicht für indirekte-, Folge- und Vermögensschäden.
