Produkttyp	Geschlossener/offener Warmwasser-Wandspeicher
Modell	DEM 120 Basis
Marke	AEG
Nenninhalt	120 Liter
Abmessungen (H × B × T)	1200 × 475 × 492 mm
Gewicht (leer)	41 kg
Gewicht (gefüllt)	161 kg
Anschlussleistung	2–6 kW (400 V) / 2–4 kW (230 V)
Spannung	230/400 V
Phasen	1/N/PE, 2/N/PE, 3/N/PE
Frequenz	50 Hz
Temperatureinstellbereich	30–85 °C
Max. zulässiger Druck	0,6 MPa
Schutzart	IP25
Energieeffizienzklasse	C
Betriebsarten	Einkreis- und Zweikreisbetrieb
Schnellheizung	Ja, über Taster
Frostschutz	Ja, ab 7 °C
Sicherheitsventil	Ja, baumustergeprüft
Schutzanode	Ja
Reinigung	Feuchtes Tuch; keine scheuernden oder anlösenden Mittel
Wartung	Jährliche Kontrolle der Schutzanode; Entkalkung nach Bedarf
Garantie (privat)	24 Monate
Lieferumfang	Montierte Wandaufhängung

Häufig gestellte Fragen - DEM 120 Basis AEG

Wie stelle ich die Temperatur am AEG DEM 120 Basis ein?

Drehen Sie den Temperatur-Einstellknopf stufenlos auf die gewünschte Temperatur (30–85 °C). Die empfohlene Energiesparstellung ist 60 °C, zur minimalen Kalkbildung 40 °C.

Was bedeutet die Signallampe am Gerät?

Die Signallampe für Betriebsanzeige leuchtet, während das Wasser aufgeheizt wird. Sobald die eingestellte Temperatur erreicht ist, erlischt sie.

Wie schalte ich die Schnellheizung ein?

Drücken Sie den Taster für Schnellheizung (Pos. 2). Die Schnellheizung schaltet automatisch aus, wenn die eingestellte Temperatur erreicht ist, und schaltet nicht wieder ein.

Was tun, wenn kein Warmwasser kommt?

Prüfen Sie zuerst die Sicherungen in der Hausinstallation. Wenn die Signallampe nicht leuchtet, liegt keine Spannung an. Heizt das Gerät nicht, kann der Sicherheitstemperaturbegrenzer ausgelöst haben – drücken Sie die Rückstelltaste.

Wie entlüfte ich das Gerät nach der Installation?

Öffnen Sie das Absperrventil in der Kaltwasser-Zulaufleitung und öffnen Sie eine Entnahmestelle so lange, bis das Wasser gleichmäßig und ohne Luftblasen austritt.

Wie reinige ich den Warmwasserspeicher?

Zur äußeren Reinigung genügt ein feuchtes Tuch. Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Entkalkung und Innenreinigung sollte ein Fachhandwerker durchführen.

Wann muss die Schutzanode kontrolliert werden?

Die Schutzanode muss erstmalig nach einem Jahr von einem Fachhandwerker kontrolliert werden. Danach legt der Fachhandwerker die Intervalle fest.

Was tun, wenn das Sicherheitsventil tropft?

Bei geschlossener Betriebsweise tropft während des Aufheizens Ausdehnungswasser – das ist normal. Tropft es dauerhaft, reinigen Sie den Ventilsitz oder prüfen Sie den Wasserdruck. Bei zu hohem Druck ein Druckminderventil einbauen.

Wie stelle ich das Gerät bei längerer Abwesenheit ein?

Drehen Sie den Temperatur-Einstellknopf auf die Frostschutzstellung (7 °C). Bei keiner Frostgefahr können Sie das Gerät auch vom Stromnetz trennen. Vor erneuter Nutzung einmal auf über 60 °C aufheizen.

Welche Garantiebedingungen gelten für den AEG DEM 120 Basis?

Im privaten Haushalt beträgt die Garantie 24 Monate ab Übergabe. Für gewerbliche Nutzung 12 Monate. Garantieansprüche müssen innerhalb von zwei Wochen nach Erkennung des Mangels gemeldet werden.

BEDIENUNGSANLEITUNG DEM 120 Basis AEG

Geschlossener / offener Warmwasser-Wandspeicher

Bedienung und Installation

BESONDERE HINWEISE

BEDIENUNG

1. Allgemeine Hinweise....3
2. Sicherheit .... 3
3. Gerätebeschreibung 4
4. Einstellungen....4
5. Reinigung, Pflege und Wartung......4
6. Problembehebung....4

INSTALLATION

1. Sicherheit .... 5
2. Gerätebeschreibung ....5
3. Vorbereitungen 5
4. Montage 6
5. Inbetriebnahme....7
6. Außerbetriebnahme .....7
7. Störungsbehebung....7
8. Wartung 8
9. Technische Daten 9

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen“ beschrieben.
- Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).

Geschlossene Betriebsweise:

• Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
- Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.
° Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.
• Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
° Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
- Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
• Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Trinkwasser. Das Gerät kann eine und in geschlossener (druckfester) Betriebsweise auch mehrere Entnahmestellen versorgen. Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Als nicht bestimmungsgemäß gilt auch der Einsatz des Gerätes zur Erwärmung anderer Flüssigkeiten als Wasser oder auch mit Chemikalien versetzten Wassers wie z. B. Sole. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung

Die Armatur und die Sicherheitsgruppe können während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Die Wasserleitungen und die Sicherheitsgruppe sind vom Nutzer vor Frost zu schützen.

Hinweis

Geschlossene Betriebsweise: Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.

» Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fachhandwerker. Offene Betriebsweise: Bei jedem Aufheizvorgang tropft Ausdehnungswasser aus dem Auslauf.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

- Richtlinie über die elektromagnetische Verträglichkeit - Niederspannungsrichtlinie

2.4 Prüfzeichen

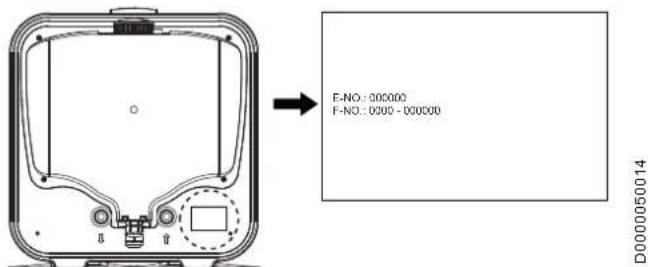

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät erwärmt elektrisch Trinkwasser mit normaler Heizleistung oder Schnellheizung.

Die Tempera tur können Sie mit dem Temperatur-Einstellknopf bestimmen. In Abhängigkeit von der Stromversorgung erfolgt eine automatische Aufheizung bis zur gewünschten Temperatur.

Offene (drucklose) und geschlossene (druckfeste) Betriebsweise ist möglich.

Der Stahl-Innenbehälter ist mit Spezial-Direktemail „Co Pro“ und mit einer Schutzanode ausgerüstet. Die Anode ist ein Schutz des Innenbehälters vor Korrosion.

Frostschutz

Im Einkreisbetrieb ist das Gerät bei der Temperature-instellung Frostschutz vor Frost geschützt. Das Gerät schaltet rechtzeitig ein und heizt das Wasser auf. Die Wasserleitungen und das Sicherheitsventil werden durch das Gerät nicht vor Frost geschützt. Im Zweikreisbetrieb besteht der Frostschutz nur während der Niedertarifzeit.

4. Einstellungen

Hinweis Das Abziehen des Temperatur-Einstellknopfes ist nur durch den Fachhandwerker zulässig.

Sie können die Temperatur stufenlos einstellen.

26_02_07_0303

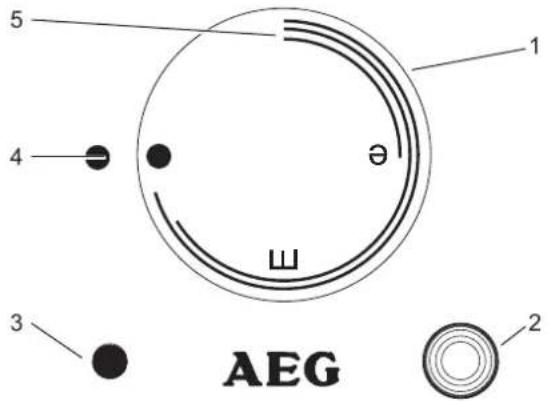

1 Temperatur-Einstellknopf
2 Taster für Schnellheizung
3 Signallampe für Betriebsanzeige
4 Frostschutz, 7 °C
E empfohlene Energiesparstellung, geringe Kalkbildung, 40 °C
e Energiesparstellung, 60 °C
5 maximal eingestellte Temperatur, ca. 85 °C

Systembedingt können die Temperaturen vom Sollwert abweichen.

Signallampe für Betriebsanzeige

Die Signallampe für Betriebsanzeige leuchtet, während das Wasser aufgeheizt wird.

Bei geringem Wasserverbrauch oder stark kalkhaltigem Wasser empfiehlt sich eine niedrige Temperatur, da Wasser ab ca. 55 °C Kalk abscheidet.

4.1 Zweikreisbetrieb mit Schnellheizung

Sie können die Schnellheizung mit dem Taster einschalten. Wenn die eingestellte Temperatur erreicht ist, schaltet die Schnellheizung aus und nicht wieder ein.

4.2 Urlaub und Abwesenheit

» Stellen Sie bei mehrtägiger Nichtbenutzung den Temperatur-Einstellknopf auf eine Position zwischen der Frostschutz- und der Energiesparstellung.
» Wenn Sie das Gerät längere Zeit nicht nutzen, stellen Sie es aus Energiespargründen auf Frostschutz ein. Wenn keine Frostgefahr besteht, können Sie das Gerät auch vom Stromnetz trennen.
» Heizen Sie den Behälterinhalt aus hygienischen Gründen vor der ersten Nutzung einmalig auf über 60 °C auf.

5. Reinigung, Pflege und Wartung

» Lassen Sie die elektrische Sicherheit am Gerät und die Funktion des Sicherheitsventils regelmäßig von einem Fachhandwerker prüfen.
» Lassen Sie die Schutzanode erstmalig nach einem Jahr von einem Fachhandwerker kontrollieren. Der Fachhandwerker entscheidet danach, in welchen Abständen eine erneute Kontrolle durchgeführt werden muss.
» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

Verkalkung

Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkörper müssen deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.

» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
» Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.

6. Problembehebung

Problem Ursache	Behebung
Das Wasser wird nicht warm und die Signallampe leuchtet nicht.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
Das Wasser wird nicht warm genug und die Signallampe leuchtet.	Die Temperatur ist zu niedrig eingestellt.	Stellen Sie die Temperatur höher ein.
	Das Gerät heizt zum Beispiel nach großer Warmwasserentnahme nach.	Warten Sie, bis die Signallampe für Betriebsanzeige erlischt.
Die Ausflussmenge ist gering.	Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummern vom Typenschild mit (000000 und 0000-000000):

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• montierte Wandaufhängung

Gerätetyp mit 80 | Nenninhalt:

- Halterung (zur Nutzung von vorhandenen Aufhängebolzen)

8.2 Zubehör

Notwendiges Zubehör

Für geschlossene (druckfeste) Betriebsweise sind in Abhängigkeit vom Versorgungsdruck unterschiedliche Sicherheitsgruppen erhältlich. Diese baumustergeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Weiteres Zubehör

Für offene Betriebsweise sind Armaturen als Zubehör erhältlich.

9. Vorbereitungen

9.1 Montageort

Das Gerät ist zur festen Wandmontage vorgesehen. Achten Sie darauf, dass die Wand ausreichend trag fähig ist. Zur Ableitung des Ausdehnungswassers muss sich ein geeigneter Abfluss in der Nähe des Gerätes befinden.

» Montieren Sie das Gerät senkrecht, in einem frostfreien Raum und in der Nähe der Entnahmestelle.

9.2 Wandaufhängung montieren

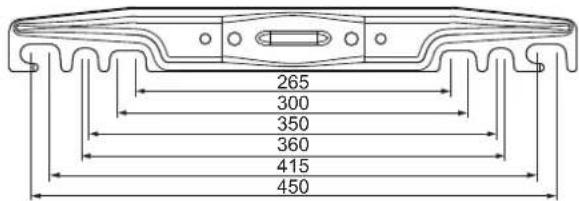

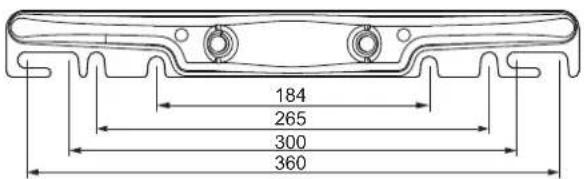

Die am Gerät befestigte Wandaufhängung ist mit Haken-Langlöchern versehen, die eine Montage auf vorhandene Aufhängebolzen von Vorgängergeräten in den meisten Fällen ermöglicht. Nutzen Sie dafür bei dem Gerätetyp mit 80 l Nenninhalt die beiliegende Halterung.

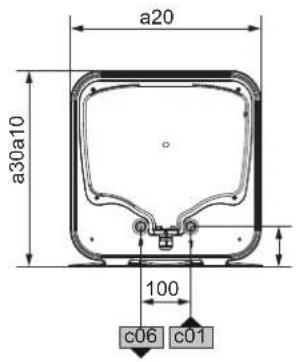

» Übertragen Sie andernfalls die Maße für die Bohrungen auf die Wand (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).

» Bohren Sie falls erforderlich die Löcher und befestigen Sie die Wandaufhängung mit Schrauben und Dübeln. Wählen Sie das Befestigungsmaterial nach Festigkeit der Wand aus.

» Hängen Sie das Gerät mit der Wandaufhängung an die Schrauben oder Bolzen. Beachten Sie dabei das Leergewicht des Gerätes (siehe Kapitel „Technische Daten / Datentabelle“) und arbeiten Sie ggf. mit zwei Personen.

» Richten Sie das Gerät senkrecht aus.

9.3 Netzanschlusskabel vorbereiten

D0000051469

10. Montage

10.1 Wasseranschluss

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

» Spülen Sie die Kaltwasserleitung vor dem Anschluss des Gerätes gründlich durch, damit keine Fremdkörper in den Behälter oder das Sicherheitsventil gelangen.

10.1.1 Zugelassene Werkstoffe

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die Herstellerangaben und das Kapitel „Technische Daten / Störfallbedingungen“.

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Warmwasserleitung

Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff zugelassen.

10.1.2 Geschlossen (druckfest) zur Versorgung mehrerer Entnahmestellen

Hinweis

Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung.

Ist der Wasserdruck höher als 0,6 MPa, muss in den „Kaltwasser Zulauf“ ein Druckminderventil eingebaut werden.

Das Gerät muss in geschlossener (druckfester) Betriebsweise mit Druck-Armaturen betrieben werden.

Der max. zulässige Druck darf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle“).

» Installieren Sie ein baumustergeprüftes Sicherheits-
ventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
» Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
» Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
» Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

10.1.3 Offen (drucklos) zur Versorgung einer Entnahmestelle

Hinweis

Sperren Sie den Auslauf nicht ab.

Verwenden Sie keine Strahlregler oder Luftsprudler.

Verwenden Sie bei offener (druckloser) Betriebsweise offene Armaturen.

10.2 Elektrischer Anschluss

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Ziehen Sie den Temperatur-Einstellknopf ab.
» Ziehen Sie den Taster für Schnellheizung ab.
» Drehen Sie die 2 Schrauben unter dem Temperatur-Einstellknopf heraus.

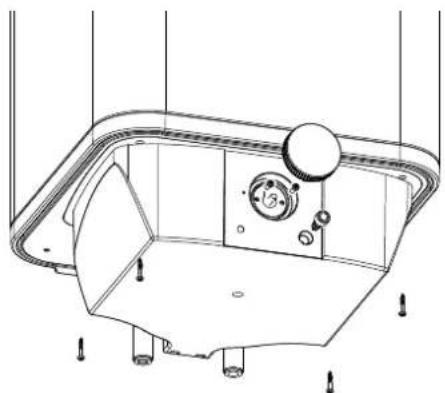

» Drehen Sie die 4 Schrauben an der Unterkappe heraus.
» Nehmen Sie die Unterkappe ab.
» Führen Sie ein Netzanschlusskabel durch die Kabel-durchführung an der Geräteunterseite ein.
» Schließen Sie die gewünschte Leistung entsprechend der Elektroschaltpläne an (siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).
» Montieren Sie die Unterkappe.
» Drehen Sie die 2 Schrauben unter dem Temperatur-Einstellknopf ein.
» Drehen Sie die 4 Schrauben an der Unterkappe ein.
» Stecken Sie den Taster für Schnellheizung auf.
» Stecken Sie den Temperatur-Einstellknopf auf.
» Kreuzen Sie auf dem Typenschild die gewählte Anschlussleistung und -spannung mit einem Kugelschreiber an.

10.3 Montage abschließen

Geschlossene (druckfeste) Betriebsweise

» Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem Sie die Rohre an das Gerät schrauben.

Offene (drucklose) Betriebsweise

» Verschrauben Sie das Gerät mit der Armatur.

11. Inbetriebnahme

11.1 Erstinbetriebnahme

Hinweis Füllen Sie das Gerät vor dem elektrischen Anschluss mit Wasser. Wenn Sie ein leeres Gerät einschalten, schaltet der Sicherheitstemperaturbegrenzer das Gerät ab.

» Öffnen Sie das Absperrventil in der Kaltwasser-Zulaufleitung.
» Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
» Stellen Sie die Durchflussmenge ein. Beachten Sie dabei die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“).
» Geschlossene (druckfeste) Betriebsweise: Reduzieren Sie ggf. die Durchflussmenge an der Drossel der Sicherheitsgruppe.
» Drehen Sie den Temperatur-Einstellknopf auf maximale Temperatur.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
» Geschlossene (druckfeste) Betriebsweise: Prüfen Sie die Funktion des Sicherheitsventils.

11.1.1 Übergabe des Gerätes

» Erklären Sie dem Benutzer die Funktion des Gerätes und des Sicherheitsventils und machen Sie ihn mit dem Gebrauch vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

12. Außerbetriebnahme

» Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
» Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.

13. Störungsbehebung

Hinweis

Bei Temperaturen unter -15 °C kann der Sicherheitstemperaturbegrenzer auslösen. Diesen Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein.

Störung Ursache Behebung
Das Wasser wird nicht warm und die Signallampe leuchtet nicht.	Der Sicherheitstemperaturbegrenzer hat angesprochen, weil der Regler defekt ist.	Beheben Sie die Fehlerursache. Tauschen Sie den Regler aus.
	Der Sicherheitstemperaturbegrenzer hat angesprochen, weil die Temperatur -15 °C unterschritten hat.	Drücken Sie die Rückstelltaste (siehe Abbildung).
Das Wasser wird nicht warm und die Signallampe leuchtet.	Der Heizkörper ist defekt.	Tauschen Sie den Heizkörper aus.
Das Wasser wird nicht warm genug und die Signallampe leuchtet.	Der Temperaturregler ist defekt.	Tauschen Sie den Temperaturregler aus.
Die Aufheizzeit ist sehr lang und die Signallampe leuchtet.	Der Heizkörper ist verkalkt.	Entkalken Sie den Heizkörper.
Das Sicherheitsventil tropft bei ausgeschalteter Heizung.Der Wasserdruck ist	Der Ventilsitz ist verschmutzt.	Reinigen Sie den Ventilsitz.
	zu hoch.	Installieren Sie ein Druckminderventil.

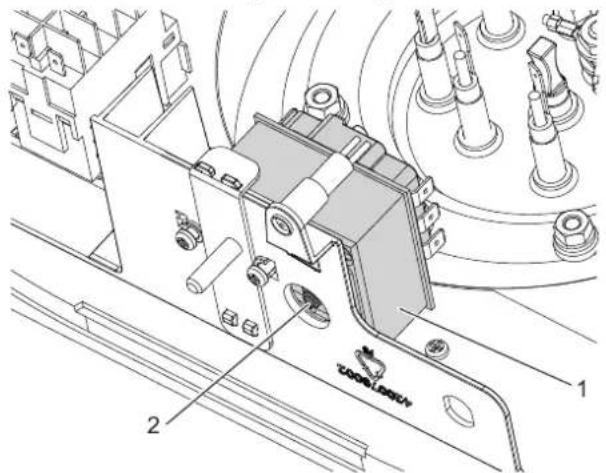

Rückstelltaste

Sicherheitstemperaturbegrenzer

1 Sicherheitstemperaturbegrenzer
2 Rückstelltaste
D0000052472

14. Wartung

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.

14.1 Sicherheitsventil prüfen

» Prüfen Sie das Sicherheitsventil regelmäßig.

14.2 Gerät entleeren

WARNUNG Verbrennung

Beim Entleeren kann heißes Wasser austreten.

Falls das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, gehen Sie folgendermaßen vor:

» Schließen Sie das Absperrventil in der Kaltwasser-Zulaufleitung.

» Öffnen Sie die Warmwasserventile aller Entnahmestellen, bis das Gerät entleert ist.

» Entleeren Sie das Gerät über die Entleerungsschraube.

14.3 Schutzanode kontrollieren / austauschen

» Kontrollieren Sie die Schutzanode erstmalig nach einem Jahr und tauschen Sie sie ggf. aus.

» Entscheiden Sie danach, in welchen Zeitabständen die weiteren Prüfungen durchgeführt werden.

14.4 Entkalken

» Entnehmen Sie lose Kalkablagerungen aus dem Behälter.

» Sofern notwendig, entkalken Sie den Innenbehälter mit handelsüblichen Entkalkungsmitteln.

» Entkalken Sie den Flansch nur nach Demontage.

» Behandeln Sie die Behälteroberfläche und die Schutzanode nicht mit Entkalkungsmitteln.

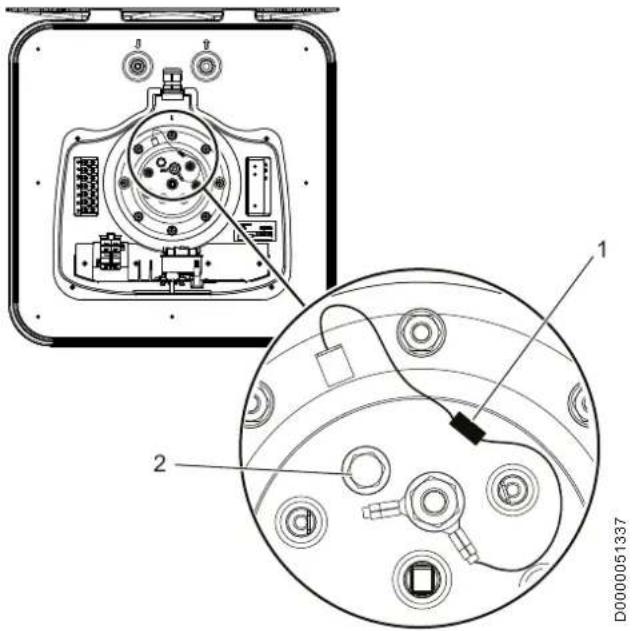

14.5 Korrosionsschutzwiderstand

Stellen Sie sicher, dass bei der Wartung der Korrosionsschutzwiderstand an der Isolierplatte nicht beschädigt oder entfernt wird. Bauen Sie den Korrosionsschutzwiderstand nach dem Austausch wieder ordnungs gemäß ein.

1 Korrosionsschutzwiderstand

2 Entleerungsschraube

14.6 Regler-Begrenzer-Kombination austauschen

D0000037142

1 Reglerfühler

2 Begrenzerfühler

» Stecken Sie den Reglerfühler und den Begrenzerfühler bis zum Anschlag in die Fühlerhülse.

15. Technische Daten

15.1 Maße und Anschlüsse

DEM 30			Basis	DEM 50 Basis	DEM 80 Basis	DEM 100 Basis	DEM 120 Basis	DEM 150 Basis
a10 Gerät	Höhe	mm	696	951	893	1045	1200	1435
a20 Gerät	Breite	mm	380	380	475	475	475	475
a30 Gerät	Tiefe	mm	392	392	492	492	492	492
b01 Durchführung elektr. Leitungen	Verschraubung		PG 16	PG 16	PG 16	PG 16	PG 16	PG 16
	Höhe	mm	98,5	98,5	78,5	78,5	78,5	78,5
c01 Kaltwasser Zulauf	Außengewinde		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
	Abstand oben	mm	20	20	0	0	0	0
	Abstand hinten	mm	80	80	85	85	85	85
c06 Warmwasser Auslauf	Außengewinde		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
	Abstand oben	mm	20	20	0	0	0	0
	Abstand hinten	mm	80	80	85	85	85	8
i13 Wandaufhängung	Höhe	mm	465	600	790	900	900	1100

Wandaufhängung 30 - 50 l

80_02_07_0005

80 - 150 I

80_02_07_0006

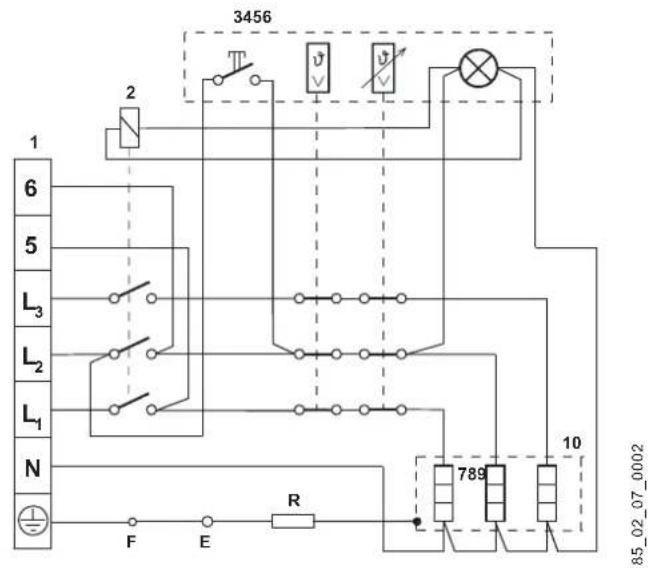

15.2 Elektroschaltpläne und Anschlüsse

1 Anschlussklemme
2 Relais
3 Taster für Schnellheizung
4 Sicherheitstemperaturbegrenzer
5 Regler
6 Signallampe
7 Heizkörper
8 Heizkörper
9 Heizkörper
10 Heizflansch
E Anode
F Behälter
R Widerstand 560 Ohm

Zweikreisbetrieb

2/4 kW, 1/N/PE \~ 230 V

26_02_07_0170

2/4 kW, 2/N/PE \~ 400 V

2/6 kW, 3/N/PE \~ 400 V

26_02_07_0172

Einkreisbetrieb

2 kW, 1/N/PE \~ 230 V

26_02_07_0174

4 kW, 1/N/PE \~ 230 V

26_02_07_0175

4 kW, 2/N/PE \~ 400 V

26_02_07_0176

6 kW, 3/N/PE \~ 400 V

26_02_07_0177

15.3 Störfallbedingungen

Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.

15.4 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

DEM 30 Basis DEM 50 Basis DEM		80 Basis DEM 100 Basis DEM 120 Basis DEM 150 Basis
234196 234197 234198 234199		234200 234201
Hersteller AEG Haustech-		nik	AEG Haustech- nik	AEG Haustech- nik	AEG Haustech- nik	AEG Haustech- nik	AEG Haustech- nik
Lastprofil		S	M	M	L	L	L
Energieeffizienzklasse		C	C	C	C	C	C
Energetischer Wirkungsgrad	%	34	38	37	39	39	38
Täglicher Stromverbrauch	kWh	2,567	6,200	6,454	12,084	12,218	12,483
Jährlicher Stromverbrauch	kWh	540	1344	1387	2632	2655	2699
Temperatureinstellung ab Werk	°C	60	60	60	60	60	60
Schalleistungspegel	dB(A)	15	15	15	15	15	15
Schwachlastzeiten möglich		Ja	Ja	Ja	Ja	Ja	Ja

15.5 Datentabelle

		DEM 30 Basis	DEM 50 Basis	DEM 80 Basis	DEM 100 Basis	DEM 120 Basis	DEM 150 Basis
		234196	234197	234198	234199	234200	234201
Hydraulische Daten
Nenninhalt	I	30	50	80	100	120	150
Mischwassermenge 40 °C	I	53	99	135	178	223	294
Elektrische Daten
Anschlussleistung ~ 400 V	kW	2-6	2-6	2-6	2-6	2-6	2-6
Anschlussleistung ~ 230 V	kW	2-4	2-4	2-4	2-4	2-4	2-4
Nennspannung	V	230/400	230/400	230/400	230/400	230/400	230/400
Phasen		1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE
Frequenz	Hz	50	50	50	50	50	50
Betriebsart Einkreis		X	X	X	X	X	X
Betriebsart Zweikreis		X	X	X	X	X	X
Aufheizzeit von 15°C auf 65°C	h	0,27	0,44	0,71	0,89	1,1	1,3
Einsatzgrenzen
Temperatureinstellbereich	°C	30-85	30-85	30-85	30-85	30-85	30-85
Max. zulässiger Druck	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Max. zulässige Temperatur	°C	95	95	95	95	95	95
Max. Durchflussmenge	l/min	23,5	23,5	23,5	23,5	23,5	23,5
Energetische Daten
Bereitschaftsenergieverbrauch/24 h bei 65 °C	kWh	0,51	0,67	0,73	0,83	0,92	1,1
Energieeffizienzklasse		C	C	C	C	C	C
Ausführungen
Bauart geschlossen		X	X	X	X	X	X
Bauart offen		X	X	X	X	X	X
Schutzart (IP)		IP25	IP25	IP25	IP25	IP25	IP25
Frostschutzstellung	°C	7	7	7	7	7	7
Farbe		weiß	weiß	weiß	weiß	weiß	weiß
Dimensionen
Breite	mm	380	380	475	475	475	475
Höhe	mm	696	951	893	1045	1200	1435
Tiefe	mm	392	392	492	492	492	492
Gewichte
Gewicht gefüllt	kg	49	75	111	135	161	199
Gewicht leer	kg	19	25	31	35	41	49

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden

Tel. [phone] | Fax [phone] | [e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Notizen

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
