Gebrauchs- und Montageanweisung
Allgemeine Hinweise
Die Montage dieser nachfolgenden Bausätze darf nur durch einen zugelassenen Fachhandwerker erfolgen!
Die Gebrauchs- und Montageanweisung des Gerätes ist bei der Installation zu beachten.
Zuordnung der Bausätze
| Typ Universal- | Montage-rahmenMR 110 | Rohr-bausatzVersatz-montageMR 111 | Rohrbau-satz Gas-Wasser-heizerMR 112 | Rohrbau-satz UntertischgerätUT 104Z 674 |
| Bestell-Nummer 227701 227702 227703 184421 | 186780 | |||
| DDLE Basis ... 222388, 222390, 222391, 229296, 229297 | XXXX | |||
| DDLE EASY ... 228840, 228841, 228842 | ||||
| DDLE LCD ... 222392, 222394, 222395 XXXX | ||||
| DDLE ÖKO TD ... 222396, 222398, 222399 XXXX | ||||
| DDLT PinControl ... 222384, 222385, 222386, 222387 XXXO | ||||
| DE ... EL / EL 222404, 222406, 222407 | XXXX | |||
| DE ... ES 228843, 228844, 228845 | ||||
| DE ... E / EL TOP 222410, 222411 XXXX | ||||
| DE ... 222400, 222401, 222402, 222403 XXXO |
X = geeignet O = nicht geeignet
1. Universal-Montagerahmen
1.1 Beschreibung
Kommt das Netzanschlusskabel an einer für den Durchlauferhitzer ungeeigneten Stelle aus der Installationswand, kann dies mit dem Montagerahmen ausgeglichen werden.
Nach Montage des Rahmens ändert sich die Schutzart für den Durchlauferhitzers in IP 24.
Das Typenschild mit einem dokumentenechten Stift kennzeichnen: IP 25 durchstreichen und Kästchen IP 24 ankreuzen.
1.2 Aufbau Montagerahmen

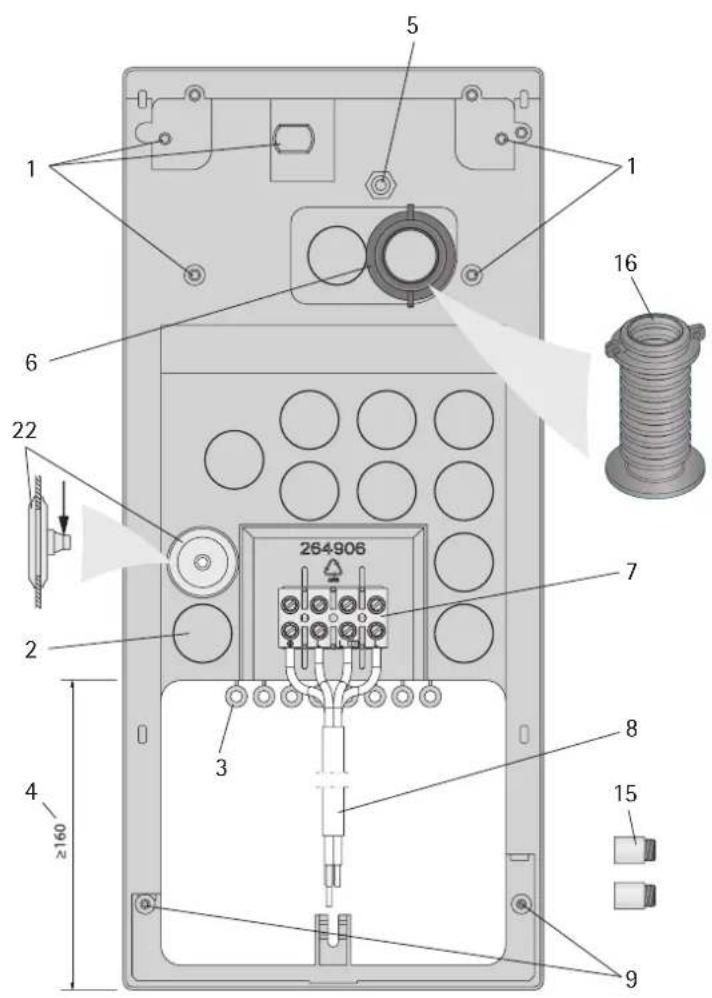

| 1 | Sollbruchstellen für Aufhängung auch von Fremdfabrikaten |
| 2 | Sollbruchstellen für Netzanschlussleitungen |
| 3 | Distanzringe |
| 4 | Bereich, in dem der Montagerahmen wandbündig montiert werden muss |
| 5 | Gerätebefestigung |
| 6 | Sollbruchstellen für Netzanschlussleitung zum direkten Anschluss im Gerät (ohne Pos. 7 und 8) |
| 7 | Klemmleiste |
| 8 | Verlängerungskabel |
| 9 | Befestigung Gerät mit Rahmen auf Installations-wand |
| 15 | Hahnverlängerung 20 mm |
| 16 | Kabeltülle |
| 22 | Kabelabdichtung |
1.3 Montage Montagerahmen
- Aufhängeleiste des Durchlauferhitzers entfällt bei Verwendung des Montagerahmens.
- Hahnverlängerungen (15) installieren (sind im Lieferumfang enthalten).
- Löcher der Befestigungsschrauben oben (1) und der Kabeldurchführung (6 bzw. 2) bestimmen und ausbrechen, eventuell Montageschablone des Gerätes verwenden.
- Bei Kabeldurchführung oben (6) ist die beiliegende schwarze Kabeltülle (16) zur sicheren Abdichtung der Anschlussleitung in das ausgebrochene Loch einzusetzen.
Die obere Kabeltülle der Geräterückwand ist am Ansatz abzuschneiden. Die Abdichtung muss an der Ummantelung des Kabels erfolgen. - Bei einer Kabeldurchführung unten (2) ist die beiliegende Kabelabdichtung (22) in das ausgebrochene Loch einzusetzen. Die Abdichtung muss an der Ummantelung des Kabels erfolgen.
- Sollte aufgrund baulicher Verhältnisse mit der Kabeldurchführung allein keine sichere Abdichtung möglich
sein müssen zusätzliche geeignete Dichtmittel (z. B. Acryl-Spritzmasse) verwendet werden.
- Loch in der Geräterückwand an der Sollbruchstelle (5.1) ausbrechen.
- Montagerahmen oben (1) festschrauben, Distanzringe (3) für den Ausgleich von Wandunebenheiten verwenden.

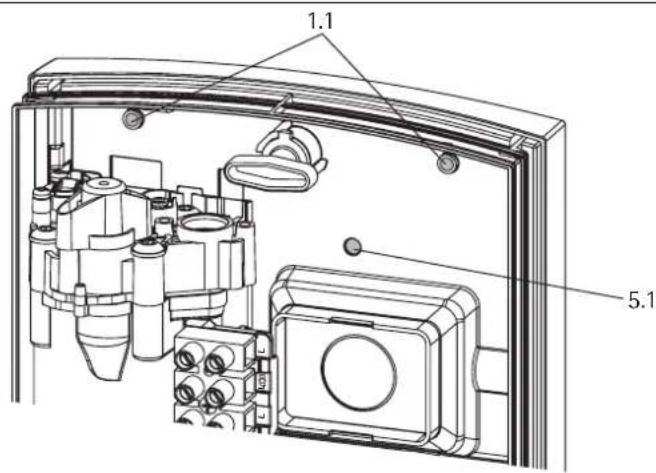

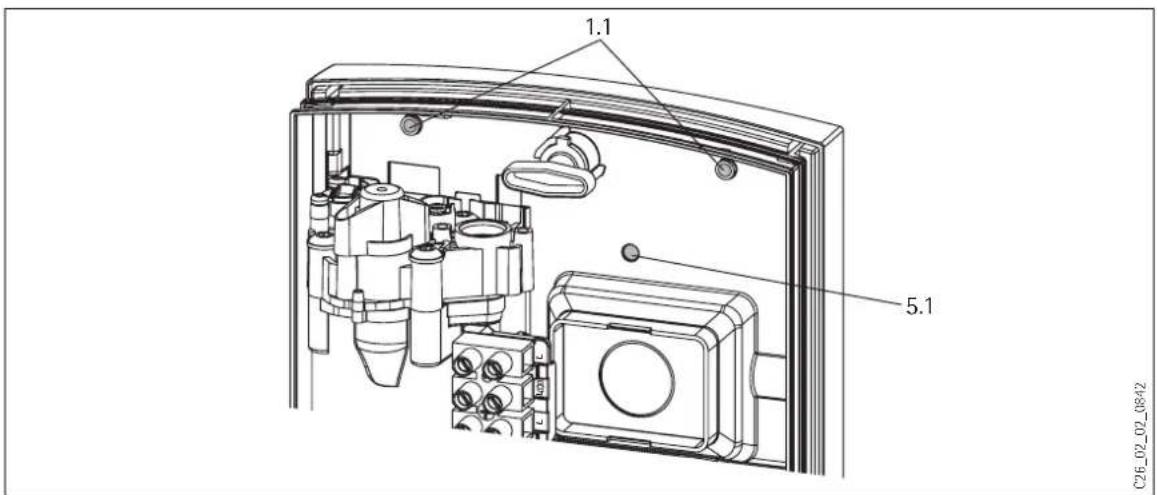

• Netzanschlusskabel mit Klemmleiste verbinden. - Geräterückwand mit Montagerahmen an den markierten Stellen (1.1) durchbohren und anschließend mit geeigneten Schrauben und Dübeln an der Wand befestigen.
- Wasser- und Elektroanschluss entsprechend der Geräte-Montageanweisung installieren.
- Rückwand-Unterteil auf das Gerät aufsetzen und einrasten. Mit zwei Schrauben und Dübeln das Gerät und den Montagerahmen unten (9) befestigen.
C26_02_02_0837
C26_02_02_0842
2. Rohrbausatz Versatzmontage mit Universal-Montagerahmen
2.1 Beschreibung
Die Rohrbausatz-Versatzmontage inklusive Universal-Montagerahmen ist für die vertikale Verschiebung des Gerätes gegenüber dem Wasseranschluss um ca. 90 mm nach unten geeignet.
Der Universal-Montagerahmen schafft den erforderlichen Hohlraum hinter dem Gerät, um den Rohrbausatz aufzunehmen.
2.2 Aufbau Rohrbausatz Versatzmontage
| 10 | Doppelnippel 13 Rohrbaugruppe |
| 11 | Befestigungsscheibe 14 Schrauben |
| 12 | Dichtung 15 Hahnverlängerungen G 1/2 × 20 |

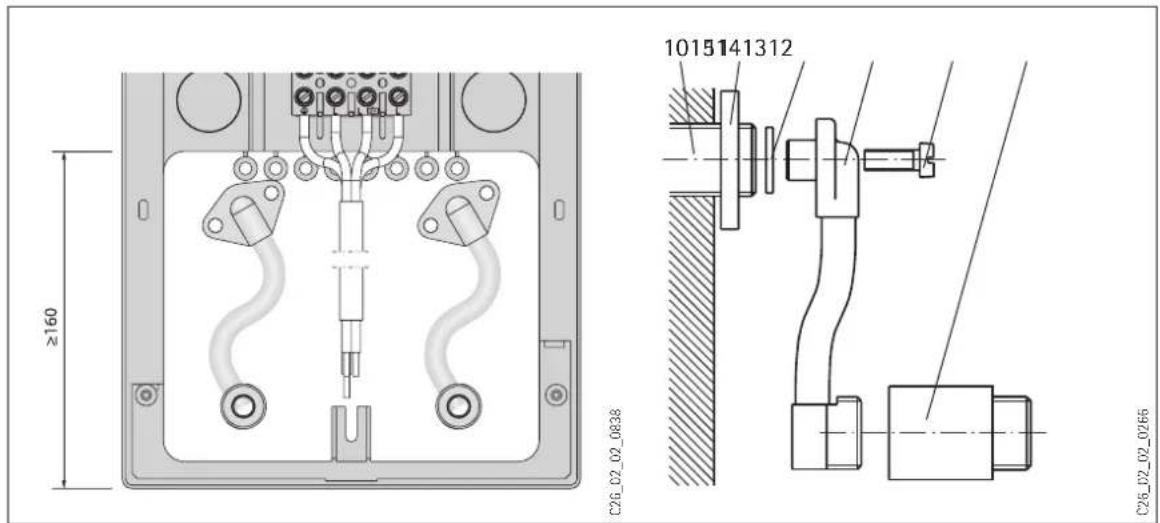

2.3 Montage Rohrbausatz Versatzmontage
Montieren Sie zuerst den Universal-Montagerahmen, siehe „Universal-Montagerahmen“. Anschließend montieren Sie den Rohrbausatz.
• Doppelnippel (10) installieren (die dem Gerät beiliegenden Doppelnippel werden nicht benötigt).
• Befestigungsscheibe (11) aufschrauben.
• Rohrbaugruppe (13) mit Dichtung (12) und Schrauben (14) montieren.
• Hahnverlängerungen (15) installieren.
3. Rohrbausatz Gas-Wasserheizer mit Universal-Montagerahmen
3.1 Beschreibung
Dieser Rohrbausatz Gas-Wasserheizer inklusive Universal-Montagerahmen ermöglicht eine Installation bei vorhandenen Gas-Wasserheizer-Anschlüssen (KW links und WW rechts).
Der Universal-Montagerahmen schafft den erforderlichen Hohlraum hinter dem Gerät, um den Rohrbausatz aufzunehmen.
Der Rohrbausatz verändert innerhalb des Gerätes die Wasseranschlüsse.
3.2 Aufbau Rohrbausatz Gas-Wasserheizer
Der Rohrbausatz besteht aus:
- Universal-Montagerahmen (siehe Kapitel „Aufbau Montagerahmen“)
- Rohrbaugruppe Gas
- Hahnverlängerungen G 1/2 x 10
- Dichtungen
- Doppelnippel G 1/2 A

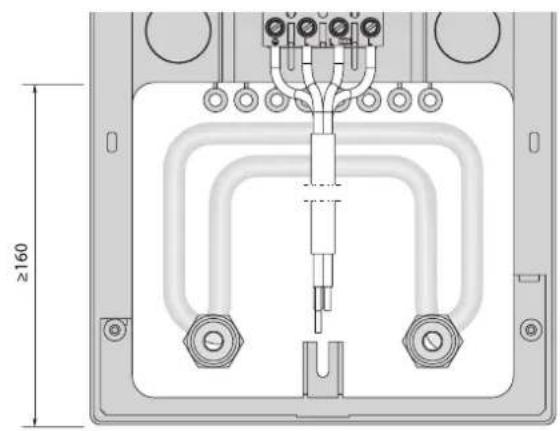

3.3 Montage Rohrbausatz Gas-Wasserheizer
Montieren Sie zuerst den Universal-Montagerahmen, siehe „Universal-Montagerahmen“. Anschießend montieren Sie den Rohrbausatz-Gas.
- Hanfen Sie die Doppelnippel ein und schrauben diese in die Wandanschlüsse ein (die dem Gerät beiliegenden Doppelnippel werden nicht benötigt).
- Schrauben Sie die Rohrbaugruppe mit den Flachdichtungen auf die Doppelnippel.
- Hanfen Sie die Hahnverlängerungen ein und schrauben Sie diese in die Rohrgruppe.
4. Rohrbausatz Untertischgerät
4.1 Beschreibung
Unter Verwendung dieses Bausatzes kann das Seriengerät zu einem Untertischgerät mit Wasseranschluss oberhalb des Gerätes erweitert werden.
Der Bausatz wird in einem wandseitigen Freiraum der Geräterückwand aufgenommen. Er dient dem Kaltwasser-Anschluss (rechts) vom Eckventil und dem Warmwasser-Anschluss (links) für die Armatur oder weiterer Entnahmestellen. Somit wird eine Aufputz-Untertisch-Montage unter einem Waschbecken oder einer Küchenspüle ermöglicht.
Anschluss G 3/8 für 10 mm Kupferrohr.
