BEDIENUNGSANLEITUNG RTT1007 ROSENLEW

JOHTAVA ROSENLEW LAATUA KOTIISI

Käyttöohje - Bruksanvisning

Pyykinpesukone - Tvättmaskin PASSELI 1007

Onneksi olkoon uudesta pyykinpesukoneestasi

Kiitos, että valitsit Rosenlew-tuotteen.

Olemme vakuuttuneita siitä, että sinulla on paljon hyötyä ja iloa uudesta pesukoneestasi. Kuten kaikkien uusien koneiden kohdalla vie hieman aikaa ennen kuin oppii uudet toiminnot ja erikoisuudet, mutta sen jälkeen koneesta tuleekin korvaamaton.

Uusi Rosenlew-pesukoneesi on helppokäyttöinen. Suosittelemme kuitenkin, että luet käyttöohjeen tarkasti, jotta voit parhaiten hyötyä uuden pesukoneesi kaikista toiminnoista ja eduista.

Lisäksi vältyt väärän käytön aiheuttamilta tarpeettomilta riskeiltä.

Säilytä käyttöohje. Saatat tarvita sitä tulevaisuudessa.

Mikäli luovutat koneen toiselle henkilölle, anna myös käyttöhje mukaan.

Sisällysluettelo

Onneksi olkoon uudesta pyykin- pesukoneestasi

Turvamääräyksiä 5

KÄYTTÄJÄLLE

Pesukoneen kuvaus 6

Pyykinpesukone 6

Pesuainelokerot 6

Käyttöpaneelin toiminnot 7

Ohjelmakortti 7

Ohjelman valitseminen 7

Lämpötilan valitseminen 7

Painikkeet 7

Ohjelmataulukko 8

Pesukoneen käyttö 9

Koneen täyttäminen 9

Annostele pesuaine koteloon 9

Annostele huuhteluaine tarvittaessa 9

Paina tarvittaessa painikkeita 9

Valitse lämpötila 9

Valitse haluamasi pesuohjelma 9

Käynnistä kone 9

Pesuohjelman päätyttyä 9

Tärkeitä ohjeita ja vihjeitä koneen käyttäjälle 10

Pyykin lajittelu 10

Esipesu 10

Lämpötila 10

Koneen enimmäistäyttömäärä 10

Ennen pyykin koneeseen panoa 10

Pesuaineet ja lisääineet 10

Käytä vain korkeatasoisia konepesuun

tarkoitettuja pesuaineita 10

Jauhemainen pesuaine 11

Tiivistetty pesuaine 11

Nestemäiset pesuaineet 11

Nestemäiset lisääineet 11

Pesumerkinnät 11

Hoito 12

Nukkasuodattimen puhdistus 12

Pesualtaan tarkistaminen 12

Koneen toimintahäiriöt 13

Takuu 14

Huolto ja varaosat 14

Tekniset tiedot 14

ASENTAJALLE

Kuljetustukien poistaminen 15

Asennus 15

Pesukoneen siirtäminen ja vaaitus 15

Sähköliitäntä 16

Vesiliitäntä 16

Viemärilitäntä 16

Sijoitus 16

Lue käyttöohje huolellisesti, ennen kuin alat käyttää konetta.

Ohjeessa kerrotaan koneen käytöstä, asennuksesta ja hoidosta.

Tällöin kone toimii oikein ja saat siitä suurimman hyödyn.

Kaikkien, jotka käyttävät konetta, täytyy tuntea koneen käyttö ja turvaratkaisut. Säilytä käyttöohje, jotta mahdollisen koneen käyttäjän vaihtuessa uusi käyttäjä voi tutustua ohjeeseen.

• Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Mikäli konetta käytetään muuhun tarkoitukseen, saattaa syntyä sekä henkilö- että aineellisia vaurioita.
• Pesukonetta saa käyttää vain aikuinen. Älä anna lasten leikkiä koneella, sen valitsimilla tai siirrettävillä/liikkuvilla osilla.
• Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilö-tai aineellisia vaurioita.
• Huoltotehtävät saa suorittaa vain valtuutettu huoltoliike. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
• Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä tulo-ja poistoletkut ole mutkalla tai painuneet kokoon.
• Älä ylikuormita konetta. (Ks. koneen täyttäminen.)
• Pidä koneen luukku avoinna, kun et käytä konetta. Tällöin luukun tiiviste säilyy kimmoisana.
• Napita napit ja sulje vetoketjut ennen kuin panet vaatteet koneeseen.
• Älä pese koneessa repaleisia tai hyvin kuluneita vaatteita.
• Poista ruoste-, väri-, muste- ja ruohotahrat vaatteista ennen konepesua.
• Rintaliivejä, joissa on tukijousia ei pidä pestä pesukoneessa.

• Pikkuesineet, esim. kolikot, hakaneulat, naulat ja ruuvit tai vastaavat esineet voivat aiheuttaa vakavia vaurioita koneelle. Tyhjennä kaikki vaatteessa olevat taskut ennen kuin panet vaatteen koneeseen.

• Nauhat, vyöt ja sukat on pestävä pesupussissa tai tyynyliinassa, muuten ne saattavat joutua pesualtaan ja rummun väliin.

• Koneessa saa pestä ainoastaan sellaisia vaatteita, jotka kestävät konepesua. Noudata vaatteissa olevia pesuohjeita.
• Noudata aina valmistajan antamia annostusohjeita käyttäessäsi huuhteluainetta. Liian suuri annostus saattaa vaurioittaa vaatteita.
• Öljyssä tms. likaantuneita vaatteita ei saa pestä koneessa. Käyttäessäsi liuotinpitoista tahranpoistoainetta kuivata käsitellyt tahrakohdat ennen konepesua.
• Höyhenpeitteitä ym. isokokoisia vaatekappaleita ei saa pestä koneessa, vaikka ne painonsa puolesta vastaisivatkin oikeaa täyttömäärää. Ks. valmistajan antamia pesuohjeita.
• Katkaise aina virta koneesta ja sulje vesihana, kun lopetat koneella pesemisen. Irrota pistotulppa pistorasiasta, mutta älä vedä liitäntäjohdosta.
• Katkaise aina virta koneesta ja irrota pistotulppa pistorasiasta ennen kuin puhdistat konetta tai ennen huoltotoimenpiteitä. Muista, ettet vedä liitäntäjohdosta, vaan tartu pistotulpasta. Irrota sulake, mikäli pistotulppa on hankalassa paikassa.
• Kotieläimet saattavat kiivetä koneen rumpuun. Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.

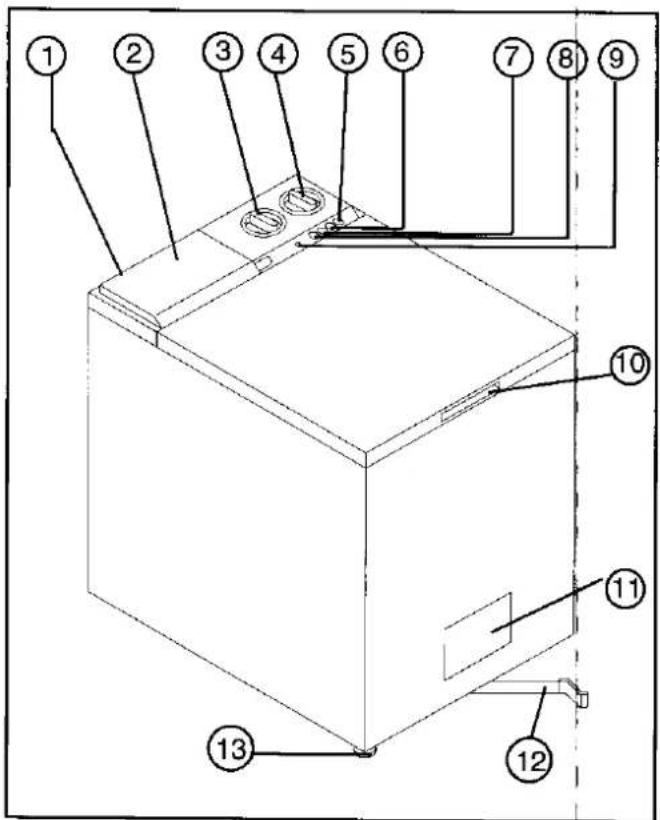

Pesukoneen kuvaus

1. Ohjelmapaneeli
2. Ohjelmat
3. Ohjelmanvalitsin
4. Lämpötilanvalitsin
5. Linkouksenestopainike (A)
6. Huuhtelun keskeytyspainike (Viimeinen huuhteluvesi jää koneeseen) (☐)
7. Vajaatäyttöpainike (6 ^1/2 )
8. Verkkokytkin (0)
9. Merkkilamppu
10. Kädensija
11. Nukkasuodatin
12. Siirtopyörän vipu
13. Säätöjalka

Technical diagram of a box with numbered parts labeled for identification

Pesuainelokerot :

al Esipesu

bll Pesu

c⊗ Huhtelu

Jos käytät nestemäistä pesuainetta :

• Valitse ohjelma ilman esipesua
• Kaada valmistajan ilmoittama määrä pesuainetta pesuainelokeroon (bll) tai aseta muovipallo (nestemäisen pesuaineen annostelija) suoraan rumpuun.

Pesu - ja huuhteluaineen annostus

Pesuaine esipesuun ja pesuun :

Käytettävän pesuaineen määrä mitataan pyykin painon, veden kovuuden ja pestävien vaatteiden likaisuuden mukaan.

Noudata pesuainepakkauksissa annettuja ohjeita. Jos vesi on pehmeää, käytä vähemmän pesuainetta. Jos vesi on kalkkipitoista tai pyykki hyvin likaista tai tahraista, lisää määriä jonkin verran.

al c bll

Huuhteluaine :

Nestemäinen huuhteluaine annostuu automaattisesti viimeiseen huuhteluveteen. Noudata pullossa ilmoitettua annostusta sen mukaan, onko huuhteluaine normaalia tai tiivistettä.

Käyttöpaneelin toiminnot

A

PASSELI 1007

1 VALKOPESU ESIPESULLA 90° VITTÄTT MED FÖRTVÄTT

2 VALKOPESU 90° VITIVATT

2 VALKOPESU SÄÄSTÖ 60° E VITTÄTT SPARPROGRAM

3 KIRJOPESU 60° KULÖRTIVÄIT

4 KIRJOPESU KULÖRIVÄTT 40°

5 HUUHTELUT SKÖLININGAR

6 LINKOUS CENTRIFUG.

7 SILIAVÄT ESIPESULLA SYNTET MED FÖRTVÄTT 60°

8 SILÄVÄT SYNTET 60°

9 SILÄVÄT SYNTET 40°

10 VILLAPESU YLLETVÄTT

11 HUUHTELUT SKÖLJNINGAR

12 TYHUENNYS TOMNING

A. Ohjelmakortti

- Ohjelmakortista näet pääpiirteissään eri ohjelmat. Tarkemman kuvauksen toiminnoista löydät ohjelmataulukosta.

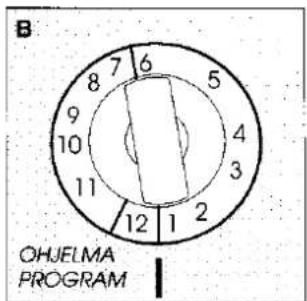

B. Ohjelman valitseminen

• Valitse ohjelma pyykin laadun ja likaisuuden mukaan.
• Käännä ohjelmanvalitsinta myötäpäivään haluamaasi asentoon.

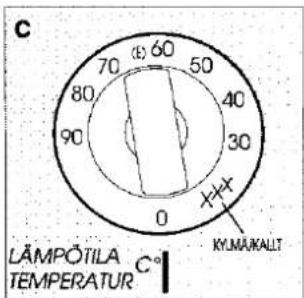

C. Lämpötilan valitseminen

• Lämpötila valitaan lämpötilan valitsimella.
• Käyttöohjeen ohjelmataulukossa on eri ohjelmien suosituslämpötilat.
  HUOM ! Lämpötilanvalitsinta voi kääntää kylmäasennosta 90°C : seen ja takaisin.

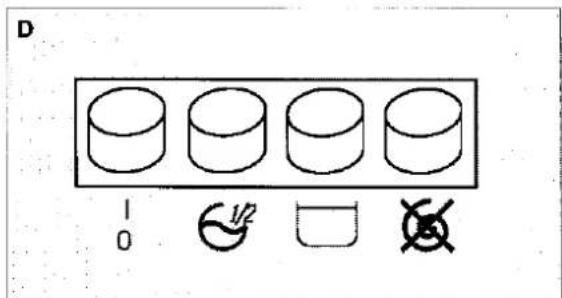

D. Painikkeet

^1 = Ohjelman käynnistäminen

Painamalla verkkokytkin sisään, merkkivalo syttyy ja ohjelma alkaa.

= Vajaatäyttöpainike

Tätä painettaessa vähenee huuhteluiden määrä valko- ja kirjopesuohjelmissa neljästä kolmeen (2,0 kg).

= Huuhtelun keskeytyspainike

Tämä painike päättää hienopesuohjelmat siten, että viimeinen huuhteluvesi jää koneeseen rypistymisen estämiseksi. Kun painike vapautetaaan, päättyvät ohjelmat tyhjennykseen.

= Linkouksenestopainike

Tämä painike poistaa linkouksen valko- kirjopesuohjelmissa, jolloin ohjelmat päättyvät tyhjennykseen.

B OHJELMA PROGRAM

C 70 60 50 40 30 20 10 0 80 90 X Y LÄMPÖTILA TEMPERATUR C° KYLMAKALT

D - 0 1/2 1 5

Ohjelmataulukko

VALKO- KIRJOPESU

Valitse ohjelma	Valitse lämpötila	Ohjelmat	Annosta pesuja huuht. aine			Alka ^min.	Energia kWh	Vesi litra	Täyttö-määrä enintään	Ohjelma päättyy
			al	bll	c⊗
1	90°	Valkopesu esipesulla	●	●	●	150	2,3	95	4,5 kg	Ohjelma päättyy linkoukseen 650 kierr/min.
2	90°	Valkopesu		●	●	135	2,1	80	4,5 kg
2	E (60°)	Valkopesu säästö		●	●	135	1,2	80	4,5 kg
3	60°	Kirjopesu		●	●	105	1,2	80	4,5 kg
4	40°	Kirjopesu		●	●	90	0,6	80	4,5 kg
5		Huuhtelut			●	50	0,2	60	4,5 kg
6		Linkous				10	0,04	0	4,5 kg

SILIÄVÄT, HIENOPESU

Valitse ohjelma	Valitse lämpötila	Ohjelmat	Annosta pesuja huuht. aine			Aika min.	Energia kWh	Vesi litra	Täyttö-määrä enintään	Ohjelma päättyy
			al	bll	c
7	60°	Siliävät esipesulla	●	●	●	85	1,2	75	2 kg	Ohjelma päättyy veden tyhjemnykseen
8	60°	Siliävät		●	●	75	1	60	2 kg
9	40°	Siliävät		●	●	60	0,6	60	2 kg
10	30°	Villapesu		●	●	50	0,5	60	1 kg
11		Huuhtelut			●	20	0,04	40	2 kg
12		Tyhjennys				5	0,01	0	4,5 kg

Pesukoneen käyttö

1. Koneen täyttäminen :

■ Avaa koneen kansi

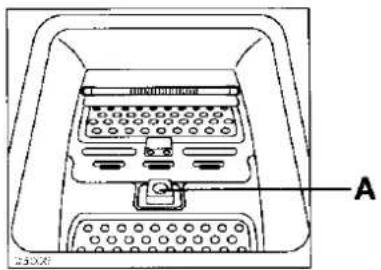

- Avaa rummun luukut molemmin käsin painamalla nappia A ja molempia luukkuja alaspäin. Pane pyykki koneeseen. Sulje pesukoneen rummun luukut ja kansi

Huom! Tarkista, että rummun luukut on suljettu kunnolla ennen kuin suljet koneen kannen :

■ molemmat puolikkaat ovat kiinni

■ lukitusnappi A on ylöspainettu

2. Annostele pesuaine koteloon.

Mittaa pesuaine ja kaada se kotelon keskiosaan.

Mikäli valitset ohjelman, johon kuuluu esipesu, katso tarkemmat ohjeet kohdasta "Tärkeitä ohjeita ja vihjeitä koneen käyttäjälle".

3. Annostele huuhteluaine tarvittaessa

Kaada huuhteluaine kotelon ⊗ -osaan.Täytä korkeintaan MAX-tasoon.

4. Paina tarvittaessa painikkeita

Paina yhtä tai useampaa painiketta pestävästä pyykistä riippuen.

5. Valitse lämpötila

Paina väännintä sisään ja valitse haluamasi lämpötila.

6. Valitse haluamasi pesuohjelma

Paina väännintä sisään ja käännä sitä myötäpäivään halutun ohjelman kohdalle.

7. Käynnistä kone

Työnnä pistotulppa pistorasiaan.

Avaa vesihana.

Tarkista tyhjennysletkun asento.

Paina verkkokytkintä : Kone käynnistyy ja merkkivalo syttyy.

BONDINRAGE A 230X81

8. Pesuohjelman päätyttyä

Kun valittu ohjelma on päättynyt, kone lakkaa toimimasta automaattisesti.

Valko- ja kirjopesuohjelmat päättyvät linkoukseen (650 kierr/min).

Hienopesuohjelmat pääättyvät automaattisesti tyhjennykseen (huuhtelun keskeytyspainike ei ole alaspainettuna).

Mikäli huuhtelun keskeytyspainike on painettu alas, päättyvät hienopesuohjelmat siten, että viimeinen huuhteluvesi jää koneeseen.

Kannen voi avata vasta 1-2 minuutin kuluttua koneen pysähtymisestä.

Tärkeitä ohjeita ja vihjeitä koneen käyttäjälle

Likaista pyykkiä ei tule säilyttää liian kauan. Tämä koskee erityisesti kosteita vaatteita, joihin saattaa tulla hometta. Hometahrat eivät lähde pois pesussa.

Pyykin lajittelu

Tutustu huolellisesti tämän ohjekirjasen merkkien selvityksiin, jotka koskevat vaatteissa olevia pesuohjeita. Kiinnitä erityisesti huomiota seuraaviin seikkoihin:

Astian alla oleva viiva merkitsee sitä, että vaatekappaletta ei tule pestä lujille kangaslaaduille kuten puuvillalle ja pellavalle tarkoitetuilla ohjelmilla.

Pese valkoiset ja värilliset vaatekappaleet erikseen.

Pese rypistymättömät vaatekappaleet keinokuiduille tarkoitetuilla ohjelmilla (esim. polyesteri/puuvilla).

Arat materiaalit kuten akryyli ja useimmat verhokankaat tulee pestä hienopesussa.

Villaohjelma on tarkoitettu lähinnä <>. Muut villatyypit tai sekoitteet saattavat kutistua ja vanuuntua konepesussa.

Villaiset vaatekappaleet lingotaan lyhyesti heti pesun jälkeen.

Esipesu

Esipesu on normaalisti tarpeeton. Uusi moderni pesukoneesi yhdessä nykyaikaisten pesuaineiden kanssa antaa täydellisen pesutuloksen ilman esipesua. Näin säästät energiaa, aikaa, vettä ja pesuainetta.

Erittäin likaantuneet vaatekappaleet, esim suojahaalarit, esiliinat jne. tulee esipestä biologisella pesuaineella.

Lämpötila

Valkoiselle puuvillalle ja pellavalle suosittelemme 60°C:90°C:n sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa, ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, joka pestään normaalisti 60°C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40°C.

Väriäpäästävät vaatekappaleet pestään korkeintaan 40°C:ssa. Jos väriäpäästäviä ja väriäpäästämättömiä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, elienint. 40°C.

Lujat valkoiset vaatekappaleet ja värilliset keinokuidut voidaan yleensä pestä 60°C:ssa, mutta normaalisti rijttää tällöinkin 40°C, mikäli pyykki ei ole erityisen likaista.

Koneen enimmäistäyttömäärä

Noudata puuvillan ja pellavan suhteen alla ilmoitettuja määriä.

Pyykki tulisi itse asiassa aina punnita, mutta koska se on vaivalloista, annamme seuraavassa joitakin nyrkkisääntöjä:

puuvilla, pellava, sekoitekuidut:

Pesu : täysi rumpu täyttämättä liikaa

synteettiset kuidut:

Pesu : rumpu korkeintaan 2/3 täynnä

hienopesu ja villa:

Pesu : rumpu puoliksi täynnä

Ennen pyykin koneeseen panoa:

• Korjaa vaatteissa olevat repeytymät
• Napita napit, painonapit ja sulje vetoketjut
• Tyhjennä taskut. Neulat ja muut terävät esineet saattävat vaurioittaa pesukonetta ja vaatteita
• Irrota verhokoukut
• Pese värilliset ja eritoten väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäkoïsesti väriä ensimmäisessä pesussa.

Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ennen pesua.

Pesukoneen valmistaja ei ole vastuussa vahingoista, jbtka aiheutuvat haihtuvien, tulenarkojen tai myrkyllisten aineiden käytöstä.

Pesuaineet ja lisääaineet

Pesutulos riippuu mm. käytetystä pesuaineesta ja sen määrästä. Liian suuri annostus ei paranna pesutulosta ja rasittaa luontoa. Myös biologisesti hajoavissa pesuaineissa on lisääineita, jotka suurina määrinä voivat vahingoittaa ekologista tasapainoa.

Käytä vain korkeatasoisia konepesuun tarkoitettuja pesuaineita.

Noudata valmistajan pesuohjeita ja annostele pesuaine pestävien vaatteiden määrän, niiden likaisuuden ja veden kovuusasteen mukaan.Jollet tiedä kotipaikkasi veden kovuutta, tiedustele vesilaitokselta.

Jauhemainen pesuaine

Pesuaine on annosteltava oikeaan lokeroon ennen ohjelman käynnistämistä.

Eri pesutyypeille on saatavana juuri niihin sopivia pesuaineita.

Tiivistetty pesuaine

Tiivistettyä pesuainetta annostellaan suoraan pesurumpuun ennen kuin pestävät vaatteet lisätaän.

Tiivistettyjä pesuaineita käytettäessä ei tule valita esipesua.

Nestemäiset pesuaineet

Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa.

Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon ünnen ohjelman käynnistämistä.

Nestemäiset lisääaineet

Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon * ennen ohjelman käynnistämistä. Jos vaatteet pesun jälkeen kuivataan kuivausrummussa, poistaa huuhteluaine staattisen sähkön.

Pesumerkinnät

Useimmissa vaatteissa on nykyään pesu- ja hoitomerkinnät. Ne auttavat saavuttamaan hyvän pesutuloksen.

Normaali ohjelmaVESIPESUHellävarainenohjelma	Vesipesu 95°C	Vesipesu 60°C	Vesipesu 40°C	Vesipesu 30°C		Vesipesukielletty
KLOORIVALKAISU	Kloorivalkaisu sallittu			Kloorivalkaisu kielletty
SILITYS	Silitys kosteanaeinintään 200°C	Silitys kosteana tai kosteanliinan läpi enintään 150°C		Silitys kuivanaenintään 100°C		Sillityskielletty
KUIVAPESU	Normaalikuivapesu	Erikois-kuivapesu		Erikois-kuivapesu		Kulvapesukielletty
KUIVAUS(vapaaehtoinen)	Kuivaus tasaisellaalustalla	Kuivausripustamalla	Kuivaus vaate-ripustimessa	[IMAGE]NormaallrumpukuivausMletorumpukuivausRumpukuivaussallittu		Rumpukuivauskielletty

Hoito

Nukkasuodattimen puhdistus

Koneen etuosassa on pienen luukun takana nukkasuodatin. Nukkasuodatin on puhdistettava säännöllisesti seuraavalla tavalla :

• Luukkua painetaan kädellä saranapuolelta. Aseta lattialle astia, johon mahdollinen vesi voi valua.
• Nukkasuodatin kierretään vastapäivään kunnes se irtoaa paikoiltaan.
• Nukkasuodatin puhdistetaan huolellisesti juoksevan veden alla.
• Nukkasuodatin pannaan takaisin paikailleen kiertämällä myötäpäivään.

Hand operating a mechanical device with directional arrows (no text or symbols visible)

Illustration of a hand holding a device with a globe inside, no text or symbols present

Illustration of a hand holding a flexible hose connected to a wall-mounted device (no text or symbols visible)

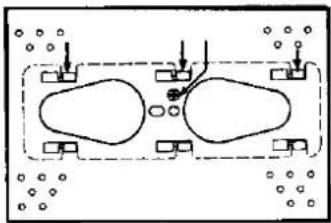

Pesualtaan tarkistaminen

Pikkuesineet, kuten neulat, napit, kolikot jne, saattavat vahingossa pudota rummun ja pesualtaan väliin jääden altaan pohjalle.

Poista esine seuraavalla tavalla :

• Irrota pistotulppa pistorasiasta.
• Käännä rumpua kunnes yksi rummun olakkeista tulee esiin koneen täyttöaukkoon.
• Irrota olakkeen kiinnitysruuvi. Ole varovainen, ettei ruuvi putoa koneeseen.
• Käännä rumpua kunnes sen luukut ovat täyttöaukon kohdalla, avaa luukut ja työnnä olaketta sivusuuntaan kunnes se irtoaa ja nosta se pois.
  ● Nyt voit poistaa altaaseen pudonneen esineen olakeaukon kautta.
• Työnnä olake takaisin paikalleen, sulje rummun luukut, käännä rumpua ja kiinnitä. lopuksi olake ruuvilla.

Simple line drawing of a symmetrical abstract shape with arrows pointing to top and bottom corners (no text or symbols)

Koneen toimintahäiriöt

Tarkista seuraavat asiat, ellei kone toimi moitteettomasti :

Kone ei käynnisty

Tarkista, että sulake ei ole palanut Tarkista, että pistotulppa on kunnolla pistorasiassa Koneen kansi on kunnolla suljettu Ohjelma on valittu oikein Sähkövirta on kytketty koneeseen

Kone ei tyhjennä vettä eikä linkoa

Tarkista, että tyhjennysletku on oikein sijoitettu ja vesi virtaa letkussa esteittä Nukkasihti on puhdas Huuhtelun keskeytyspainike ei ole alaspainettuna.

Kone ei ota vettä

Tarkista, että vesihana on avattu ja vesiverkon paine on riittävä Koneen kansi on kunnolla suljettu

Kone tärisee liian äänekkäästi

Tarkista, että kuljetustuet on poistettu käyttöohjeessa annetun ohjeen mukaisesti Kone on sijoitettu suoraan käyttöohjeessa annetun ohjeen mukaan Koneella on riittävästi tilaa, eikä kosketa esim., seinää tai kalusteita Vaatteet ovat jakautuneet tasaisesti rummussa

Kone ottaa vettä, mutta tyhjentää samanaikaisesti

Tarkista, että koneen tyhjennysletku on sijoitettu oikealle korkeudelle ks. käyttöohjeesta kohta "Viemäriliitäntä".

Koneen ympärillä on vettä

Tarkista, että annosteltu pesuainemäärä on oikea. Ylivaahtoamisesta (liian suuri annostus) tulee vettä lattialle Pesuaine on konepesuun sopiva Pesuainekotelo on puhdas Tyhjennysletkun pää on oikein sijoitettu Vedentuloletkun liitoskohdat ovat tiiviit

Pesutulos ei tyydytä

Tarkista, että pesuaine on konepesuun sopiva Tarkista, että pyykkimäärä on oikea Tarkista, että valittu ohjelma ja lämpötila ovat , oikeat

Koneen pesuohjelma kestää huomattavasti pidempään kuin normaalisti

Tarkista, että vesiverkon paine on riittävä Tarkista, että vesiverkon vedentulossa ei ole häiriötä Tarkista, että nukkasihti on puhdas Tarkista, että sähköverkon virranjakelu toimii

Kone pysähtyy kesken pesuohjelman

Tarkista, että vesiverkon paine on riittävä Tarkista, että nukkasihti on puhdas Tarkista, että sulake on ehjä Tarkista, että ohjelma päättyy silen, että viimeinen huuhteluvesi jää koneeseen (Huuhtelun keskeytyspainike on alaspainettuna).

Ellei kone yllämainituista tarkistuksista huolimatta toimi moitteettomasti, ota yhteys valtuutettuun huoltoliikkeeseen.

Takuu

Pesukoneella on yhden (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja.

Näitä on saatavissa myyjäliikkeistä ja maahantuojäilta.

HUOM! Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritetään alkavaksi.

Huolto ja varaosat

Huollosta ja varaosien myynnistä vastaa HUOLTOLUX

Porissa, puh. (939) 6223 300.

Malli:

Tuotenumero: ____

Sinua palvelevat myös valtuutetut huoltoliikkeet kautta maan.

Ostopäivä:

Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 9700-2662 (1,90 mk/min + ppm).

*Mainitse soittaessasi tuotteen merkki.

Arvokilven löydät pesukoneen takaa. Kopioi arvokilvestä tuotteen tiedot, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Tekniset tiedot

Korkeus 650 mm

Leveys 450 mm

Syvyys 600 mm

Maksimitäyttö, valkopesu 4,5 kg

Maksimitäyttö, hienopesu 2,0 kg

Maksimitäyttö, villapesu 1,0 kg

Rummun tilavuus 421

Jännite 230 V, 10 Amp.

Lämmitysvastuksen teho 1950 W

Liitäntäteho 2300 W

Linkous 650 kierr.

CE-Tämä laite täyttää seuraavat EEC- määräykset :

- 72/23 EEC 19.02.1973 - määräys alijännitteestä

- 89/336 EEC 03.05.1989 (sekä muutosmääräys 92/31 EEC) EMV-määräys.

Oikeudet muutoksiin pidätetään.

Kuljetustukien poistaminen

Purkaminen :

Tarkista, että pesukone on vahingoittumaton. Mahdollisista kuljetusvahingoista, vaurioista ja virheistä, esim. puuttuvista osista, on välittömästi ilmoitettava myyjäliikkeelle. Äla jätä pakkausmateriaalia, niin että lapset pääsevät leikkimään sillä.

Kun olet purkanut pesukoneen pakkauksesta, poista kuljetustuet, jotka suojaavat laitetta kuljetuksen aikana.

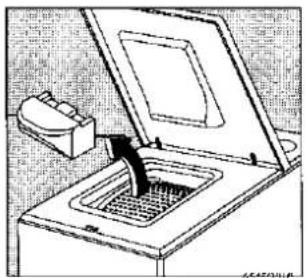

• Avaa koneen kansi ja poista rummun päällä oleva muovituki. Sulje tämän jälkeen koneen kansi.

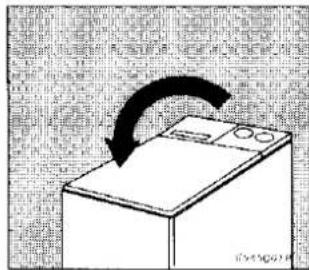

• Kallista kone selälleen varmistaen, etteivät letkut, liitäntäjohto ja pistoke joudu puristuksiin. Varmista, ettei koneen kansi pääse aukeamaan kallistettaessa. Irrota koneen pohjasta kaksi ruuvia ja punaista muoviholkkia (A) käyttämällä apunasi koneen mukana tullutta työkalua.
  ● Nosta kone pystyyn.

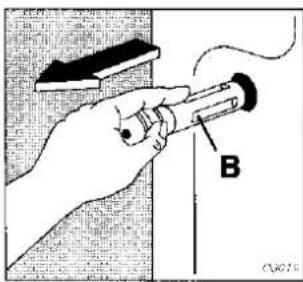

• Irrota koneen takaosasta kaksi pulttia ja punaiset holkit (B) käyttämällä apunasi koneen mukana tullutta työkalua.
• Aseta suojatulpat (C) tyhjiksi jääneisiin reikiin.

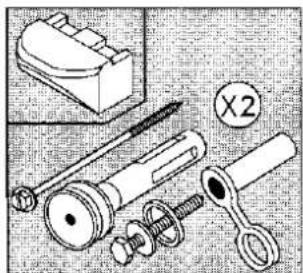

• Varmista, että koneesta on poistettu kaikki kuvassa näkyvät osat. Poistetut kuljetustuet on syytä säilyttää mahdollista myöhempää kuljetusta varten.

HUOM ! Mikäli kone asetetaan matolle, varmista, ettei matto tuki koneen pohjassa olevia reikiä, joiden kautta ilma pääsee kiertämään.

Diagram of a microwave oven with a lid removed, showing internal components and a black arrow indicating airflow direction (no text or symbols)

Diagram of an electrical switch or relay device with labeled terminals and a curved arrow indicating rotation (no text or symbols present)

Simple line drawing of a washing machine with a curved arrow indicating rotation (no text or symbols)

Diagram showing a hand using a tool to interact with a circular component labeled B, likely illustrating a mechanical or electrical process.

Diagram showing a hand holding a tool with labeled component B, likely illustrating a mechanical or electrical procedure.

Diagram showing hand positioning of a mechanical component with labeled parts and directional arrows

Illustration of various mechanical tools including a screwdriver, spring scale, and a base (no text or symbols present)

Asennus

Pesukoneen siirtäminen ja vaaitus

Pesukoneesi on varustettu kahdella kiinteällä pyörällä, jotka on sijoitettu koneen alle takaosaan ja yhdellä sisäänvedettävällä koneen alla sijaitsevalla pyörällä. Pyörän saat esiin kääntämällä koneen etuosassa olevaa vipua vasemmalle. Nyt voit liikutella konettasi esimerkiksi siivouksen aikana. Pyörä ei saa olla ulkoasennossaan, kun käytät konetta.

Aseta kone vaakatasoon ruuvaamalla koneen etuosassa olevia säätöjalkoja auki tai kiinni. Täsmällinen vaaitus vähentää heilahtelua, ääntä ja koneen siirtymistä paikaltaan käytön aikana.

Vaaituksen jälkeen lukitse säätöjalat kiristämällä lukitusmutterit.

Illustration of a hand using a tool to adjust or install a component, with no visible text or symbols.

Simple diagram of a mechanical lever with a curved arrow indicating motion, no text or symbols present.

Sähköliitäntä

Ennen kuin kone liitetään sähköverkkoon, tarkistetaan :

• Että sähköverkon jännite on sama kuin koneen arvokilpeen merkitty 230 V.
• Että maadoitettua pistorasiaa suojaa 10 A sulake.

Vesiliitäntä

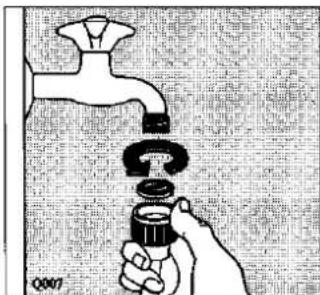

Tiiviste, joka on rummussa olevassa muovipussissa, pannaan vedentuloletkun vesihanan puoleiseen liittimeen tiiviin liitännän saavuttamiseksi. Kytke sen jälkeen vedentuloletku hanaan 3/4" kierteellä. Tarvittava vedenpaine on 100-1000kPa. Mikäli veden tulopaine usein on hyvin korkea, aseta 3/4" 23x4x4 mm:n supistusosa vedentuloletkun ja pesukoneen väliseen liitososaaan. Vedentuloletkua ei saa venyttää. Jos se on liian lyhyt ja haluat muuttaa pesukoneen paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun.

Vedentuloletkun koneeseen liitettävää päätä voi kääntää. Löysäät vain liitososan, kierrat letkun haluttuun asentoon ja kiristät uudelleen.

Viemärilitäntä

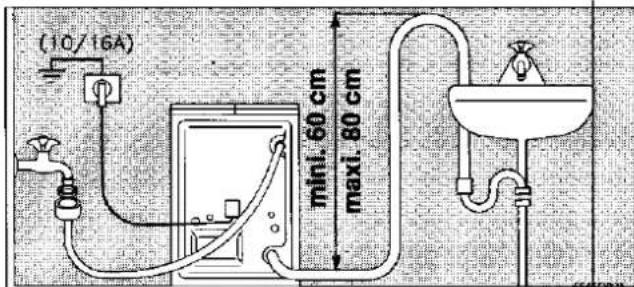

Koneen tyhjennysletku voidaan ohjata joko lattiakaivoon tai pesualtaaseen. Jos koneen tyhjennysletku ohjataan lattiakaivoon, on se ensin nostettava vähintään 0,60 m ja enintään 0,80 m korkeudelle, jottei itsetyhjennystä tapahdu. Koneesta tyhjentyvän veden pitää voida valua esteittä. Mikäli koneen tyhjennysletkua joudutaan pidentämään, on muistettava, että jo yhden metrin jatkeesta ja varsinkin, mikäli jatke on halkaisijaltaan pienempi kuin koneen letku, koneen tyhjennyspumppu ei ehkä enää toimi moitteettomasti.

Sijoitus

Sijoita kone tukevasti tasaiselle alustalle. Kone ei saa koskettaa seinää eikä muita kalusteita Vesihanan, viemärin ja pistorasian tulce olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja.

Valmistaja ei vastaa vahingoista, jotka johtuvat tämän käyttö- asennusohjeen noudattamatta jättämisestä.

Illustration of a hand holding a valve with a faucet above it, no text or symbols present

(10/16A) mini. 60 cm maxi. 80 cm
