BEDIENUNGSANLEITUNG RTT1000 ROSENLEW

JOHTAVA ROSENLEW LAATUA KOTIISI

Käyttöohje

Pyykinpesukone RTT 1000

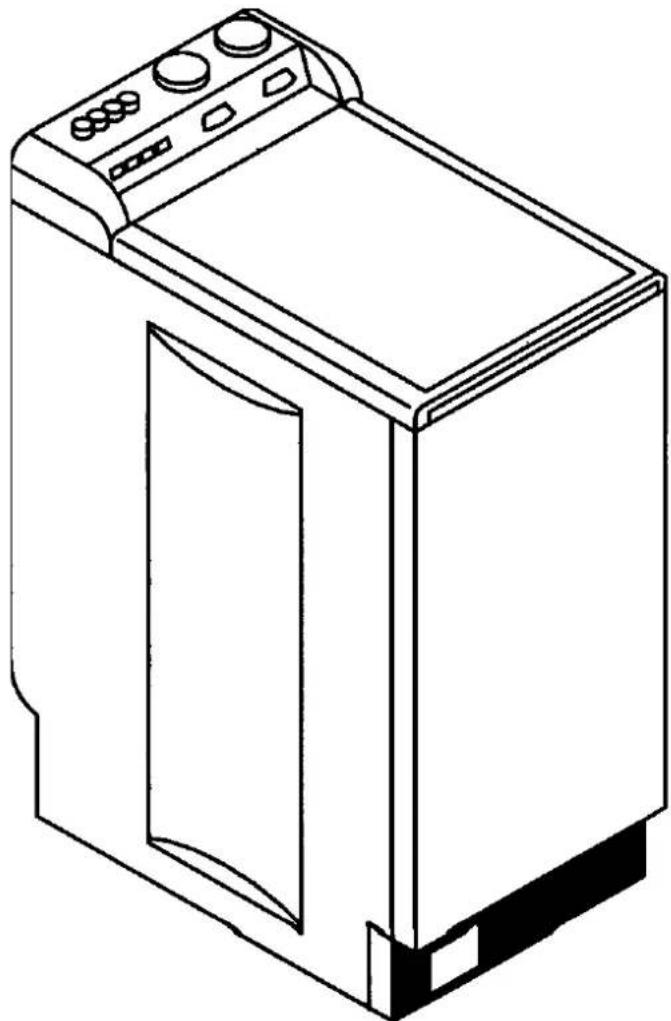

Line drawing of a kitchen appliance with front panel and door (no text or symbols)

ONNEKSI OLKOON UUDESTA PYYKINPESUKONEESTASI

Kiitos, että valitsit ROSENLEW-tuotteen.

Olemme vakuuttuneita siitä, että sinulla on paljon hyötyä ja iloa uudesta pesukoneestasi. Kuten kaikkien uusien koneiden kohdalla vie hieman aikaa ennen kuin oppii uudet toiminnot ja erikoisuudet, mutta sen jälkeen koneesta tuleekin korvaamaton.

Uusi ROSENLEW-pesukoneesi on hyvin yksinkertainen käyttää. Suosittelemme kuitenkin, että luet käyttöohjeen tarkasti, jotta voit parhaiten hyötyä uuden pesukoneesi kaikista toiminnoista ja eduista.

Lisäksi vältyt väärän käytön aiheuttamilta tarpeettomilta riskeiltä.

Säilytä käyttöohje. Saatat tarvita sitä tulevaisuudessa.

Mikäli luovutat koneen toiselle henkilölle, anna myös käyttöhje mukaan.

SISÄLLYSLUETTELO

Turvamääräyksiä 3

Pesukoneen kuvaus 4

Kuljetustukien poistaminen 5

Asennus 5

• Sähköliitäntä 5

- Pesukoneen siirtäminen ja vaaitus 6

• Vesiliitäntä 6

• Viemäriliitäntä 6

• Sijoitus 6

Ohjelmapaneelin toiminnot 7

Pesukoneen käyttö 8

Nukkasuodattimen puhdistus 9

Pesualtaan tarkistaminen 10

Pesuainelokeron puhdistus 10

Ohjelmataulukko 11

Koneen toimintahäiriöt 12

Tekniset tiedot 13

TURVAMÄÄRÄYKSIÄ

Lue käyttöohje huolellisesti, ennen kuin alat käyttää konetta.

Ohjeessa kerrotaan koneen käytöstä, asennuksesta ja hoidosta.

Tällöin kone toimii tyydyttävästi ja saat siitä suurimman hyödyn.

Kaikkien, jotka käyttävät konetta, täytyy tuntea koneen käyttö ja turvaratkaisut. Säilytä käyttöohje, jotta mahdollisen koneen käyttäjän vaihtuessa uusi käyttäjä voi tutustua ohjeeseen.

- Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Mikäli konetta käytetään muuhun tarkoitukseen saattaa syntyä sekä henkilö- että aineellisia vaurioita.

- Pesukonetta saa käyttää vain aikuinen. Älä anna lasten leikkiä koneella, sen valitsimilla tai siirrettävillä/liikkuvilla osilla.

- Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilö-tai aineellisia vaurioita.

- Huoltotehtävät saa suorittaa vain valtuutettu huoltoliike. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

- Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä tulo-ja poistoletkut ole mutkalla tai painuneet kokoon.

- Älä ylikuormita konetta. (Ks. koneen täyttäminen).

- Pidä koneen luukku avoinna, kun et käytä konetta. Tällöin luukun tiiviste säilyy kimmoisana.

- Napita napit ja sulje vetoketjut ennen kuin panet vaatteet koneeseen.

- Älä pese koneessa repaleisia tai hyvin kuluneita vaatteita.

- Poista ruoste, väri-, muste- ja ruohotahrat vaatteista ennen konepesua.

- Rintaliivejä, joissa on tukijousia ei pidä pestä pesukoneessa.

- Pikkuesineet, esim. kolikot, hakaneulat, naulat ja ruuvit tai vastaavat esineet voivat aiheuttaa vakavia vaurioita koneelle. Tyhjennä kaikki vaatteessa olevat taskut ennen kuin panet vaatteen koneeseen.

- Nauhat, vyöt ja sukat on pestävä pesupussissa tai tyynyliinassa, koska ne saattavat joutua pesualtaan ja rummun väliin.

- Koneessa saa pestä ainoastaan sellaisia vaatteita, jotka kestävät konepesua. Noudata vaatteissa olevia pesuohjeita.

- Noudata aina valmistajan antamia annostusohjeita käyttäessäsi huuhteluainetta. Liian suuri annostus saattaa vaurioittaa vaatteita.

- Öljyssä tms. likaantuneita vaatteita ei saa pestä koneessa. Käyttäessänne liuotinpitoista tahranpoistoainetta kuivattakaa käsitellyt tahrakohdat ennen konepesua.

- Höyhenpeitteitä ym. isokokoisia vaatekappaleita ei saa pestä koneessa, vaikka ne painonsa puolesta vastaisivatkin oikeaa täyttömäärää. Ks. valmistajan antamia pesuohjeita.

- Katkaise aina virta koneesta ja sulje vesihana, kun lopetat koneella pesemisen. Irrota pistotulppa pistorasiasta, mutta älävedä liitäntäjohdosta.

- Katkaise aina virta koneesta ja irrota pistotulppa pistorasiasta ennen kuin puhdistat konetta tai ennen huoltotoimenpiteitä. Muista, ettet vedä liitäntäjohdosta, vaan tartu pistotulpasta. Irrota sulake, mikäli pistotulppa on hankalassa paikassa.

- Kotieläimet saattavat kiivetä koneen rumpuun. Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.

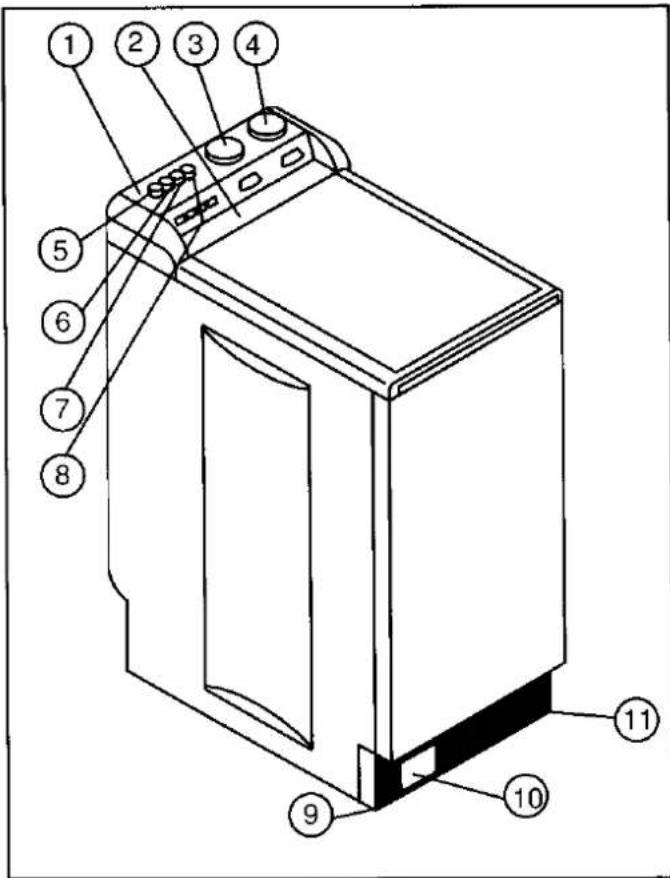

1. Ohjelmapaneeli
2. Ohjelmat
3. Ohjelmakoneisto
4. Lämpotilan valitsin
5. On/off painike
6. Plus-painike
7. Huuhtelun keskeytyspainike (viimeinen huuhteluvesi jää koneeseen).
8. Linkousnopeuden valitsin (1000/650)
9. Säätöjalka
10. Nukkasuodatin
11. Siirtopyörän vipu

Technical diagram of a refrigerator with numbered parts for identification

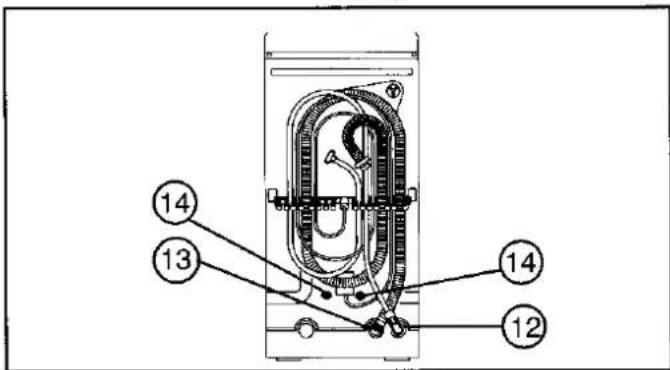

1. Täyttöletku
2. Tyhjennysletku
3. Kuljetustuen ruuvit

14 13 14 12

KULJETUSTUKIEN POISTAMINEN

Purkaminen :

Kun olet purkanut pesukoneen pakkauksesta, poista kuljetustuet, jotka suojaavat laitetta kuljetuksen aikana.

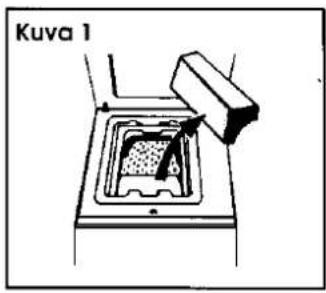

• Avaa koneen kansi ja poista rummun päällä oleva muovituki. Katso kuva 1.
• Irrota (käytä apunasi ruuviavainta) koneen takaosasta vetämällä kaksi pulttia C. Irrota kaksi punaista muoviholkkia D vetämällä renkaista. Älä poista mustia suojatulppia.

Suojatulpat E (ovat samassa pussissa, missä käyttöohje on) asetetaan niiden keskiosasta painamalla pulttien C jättämiin reikiin. Katso kuva 2.

• Kallista kone selälleen varmistaen, etteivät letkut, liitäntäjohto ja pistoke joudu puristuksiin. Katso kuva 3.
• Ruuvaa irti ja poista ruuvit A. Poista muovituki B. Säilytä nämä, jos tulevaisuudessa siirrät konetta. Katso kuva 4.

HUOM ! Mikäli kone asetetaan matolle, varmista, ettei matto tuki koneen pohjassa olevia reikiä, joiden kautta ilma pääsee kiertämään.

- Mikäli haluat, että kone on syvyyssuunnassa samassa tasossa viereisen kalustekaapin kanssa, sinulla on mahdollisuus leikata koneen takana oleva letkutuki. Katso kuva 5.

Kuva 1

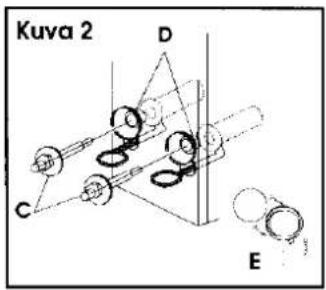

Kuva 2 D C E

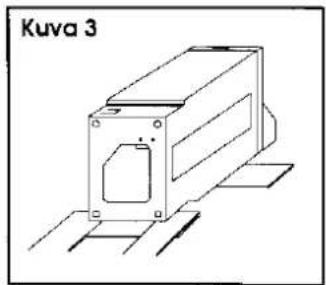

Technical line drawing of a rectangular electronic component labeled 'Kuva 3' (no other text or symbols)

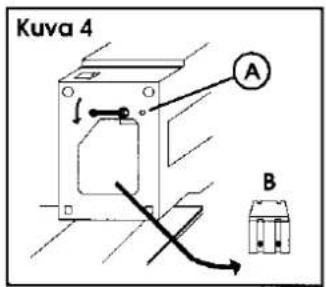

Kuva 4 A B

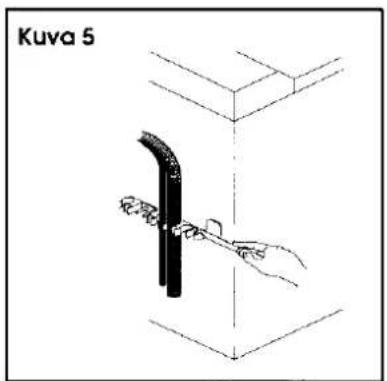

Kuva 5

ASENNUS

Sähköliitäntä

Ennen kuin kone liitetään sähköverkkoon, tarkistetaan :

• Että sähköverkon jännite on sama kuin koneen arvckilpeen merkitty 230 V.
• Että maadoitettua pistorasiaa suojaa 10 A sulake.

Pesukoneen siirtäminen ja vaaitus

Pesukoneesi on varustettu kahdella kiinteällä pyörällä, jotka on sijoitettu koneen alle takaosaan ja yhdellä sisäänvedettävällä koneen alla sijaitsevalla pyörällä. Vedä tämä pyörä ulos vetämällä vasemmalle vipua, joka sijaitsee koneen alla oikealla etuosassa (kuva 6)

Aseta kone vaakatasoon ruuvaamalla säätöjalkaa auki tai kiinni. Täsmällinen vaaitus vähentää heilahtelua, ääntä ja koneen siirtymistä paikaltaan käytön aikana. Vaaituksen jälkeen lukitse säätöjalat kiristämällä lukitusmutteria käsin tai ruuvimeisselillä (kuva 7).

Vesiliitäntä

Tiiviste, joka on rummussa olevassa muovipussissa, pannaan vedentuloletkun vesihanan puoleiseen liittimeen tiiviin liitännän saavuttamiseksi. Kytke sen jälkeen vedentuloletku hanaan 3/4" kierteellä. Tarvittava vedenpaine on 100-1000kPa. Mikäli veden tulopaine usein on hyvin korkea, aseta 3/4" 23x4x4 mm:n supistusosa vedentuloletkun ja pesukoneen väliseen liitososaan. Vedentuloletkua ei saa venyttää. Jos se on liian lyhyt ja haluat muuttaa pesukoncen paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun.

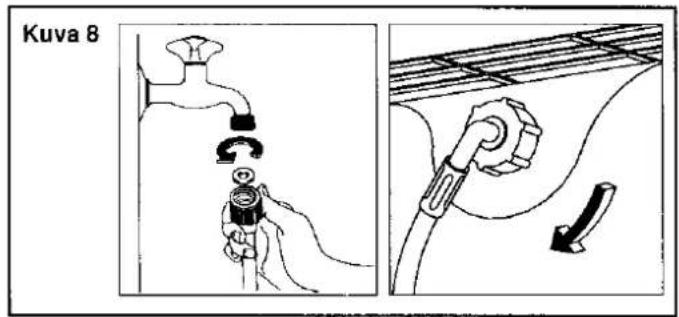

Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrat letkun haluttuan asentoon ja kiristät uudelleen.

Viemärilitäntä

Koneen tyhjennysletku voidaan ohjata joko lattiakaivoon tai pesualtaaseen. Jos koneen tyhjennysletku ohjataan lattiakaivoon, on se ensin nostettava vähintään 0,70 m ja enintään 1 m korkeudelle, jottei itsetyhjennystä tapahdu. Koneesta tyhjentyvän veden pitää voida valua esteittä. Mikäli koneen tyhjennysletkua joudutaan pidentämään, on muistettava, että jo yhden metrin jatkeesta ja varsinkin mikäli jatke on halkaisijaltaan pienempi kuin koneen letku, koneen tyhjennyspumppu ei ehkä enää toimi moitteettomasti (kuva 9).

Sijoitus

Sijoita kone tukevasti tasaiselle alustalle. Kone ei saa koskettaa seinää cikä muita huonekaluja. Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja (kuva 10).

Kuva 6

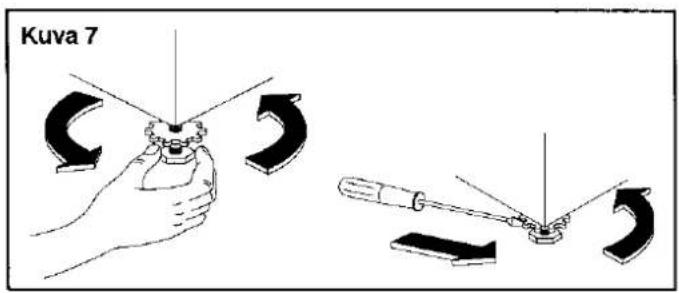

Kuva 7

Kuva 8

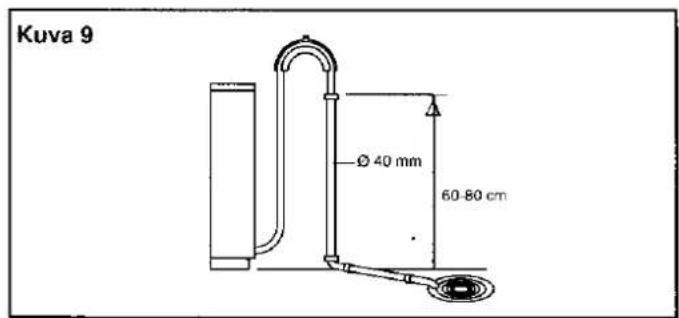

Kuva 9 Ø 40 mm 60-80 cm

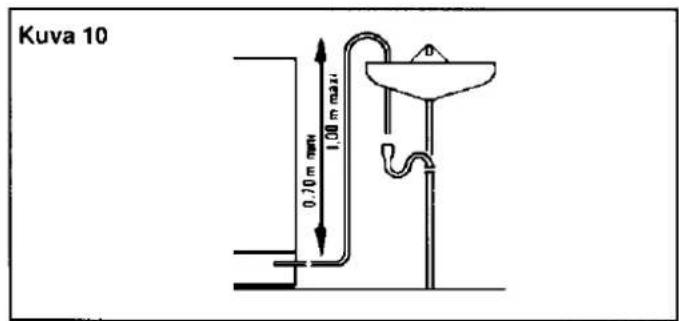

Kuva 10 0.70 m mm 1.00 m mm

OHJELMAPANEELIN TOIMINNOT

Kuva 11.A

1 VALKOPESU ESIPESULLA 90° 2 VALKOPESU 90° 2 VALKOPESU SÄÄSTÖ 60° E 3 KIRJOPESU 60° 4 LYHYT KIRJOPESU 40° 5 HUUHTELUT 6 LINKOUS VITTVÄTT MED FÖRTVÄTT 7 SILÄVÄT ESIP 40°-60° 8 SILÄVÄT 40°-60° 9 PIKAPESU 30°-40° 10 HUUHTELUT 11 LYHYT LINKOUS 12 HIENOPESU 40° 13 VILLAPESU 30° 14 HUUHTELUT 15 LINKOUS SYNTET MED FÖRT. SYNTET SNABBTVÄTT SKÖLJNINGAR KORT CENTRIFUG FINTVÄTT YLLIEIVÄTT LINKOUS CENTRIFUG

A. Pesu- ja huuhteluainekotelo ja ohjelmakortti

- Pesuainekotelon etusivulta löydätte ohjelmakortin. Mikäli kortti halutaan toisella kielellä, poistetaan uuden kortin tarrakalvo ja kortti kiinmitetään pesuainekotelon etusivulle.

B. Ohjelman valitseminen

• Valitse ohjelma pyykin laadun ja likaisuuden mukaan.
• Käännä ohjelmanvalitsinta myötäpäivään haluamaasi asentoon.

C. Lämpötilan valitseminen

• Lämpötila valitaan lämpötilan valitsimella.
• Käyttöohjeen ohjelmataulukossa on eri ohjelmien suosituslämpötilat.
  HUOM ! Lämpötilanvalitsinta voi kääntää sekä myötäettä vastapäivään.

D.

_0^1 = Ohjelman käynnistäminen

Painamalla verkkokytkin sisään, merkkivalo syttyy ja ohjelma alkaa.

+ -painetaan

Tällä painikkeella saadaan lisää vettä pesuun ja huuhteluun valko- ja hienopesuohjelmissa.

= Huuhtelun keskeytyspainike :

Tämä painike päättää valko- ja hienopesuohjelmat siten, että viimeinen huuhteluvesi jää koneeseen rypistymisen estämiseksi. Vapauta tämä painike lopettaaksesi ohjelman.

Valko- ja hienopesuohjelmat päättyvät automaattisesti linkoukseen tai siten, että viimeinen huuhteluvesi jää koneeseen, mikäli olet painanut painiketta.

Kuva 12.B

OHJELMA PROGRAM

Kuva 13.C

LÄMPÖTILA TEMPERATUR C°

Kuva 14.D

Linkousnopeuden valitsinta 1000/650 painamalla :

Alenee linkousnopeuden kierrosluku valko- kirjopesuohjelmissa 1000 kierroksesta 650 kierr/min.

PESUKONEEN KÄYTTÖ

Koneen täyttäminen :

• Avaa koneen kansi

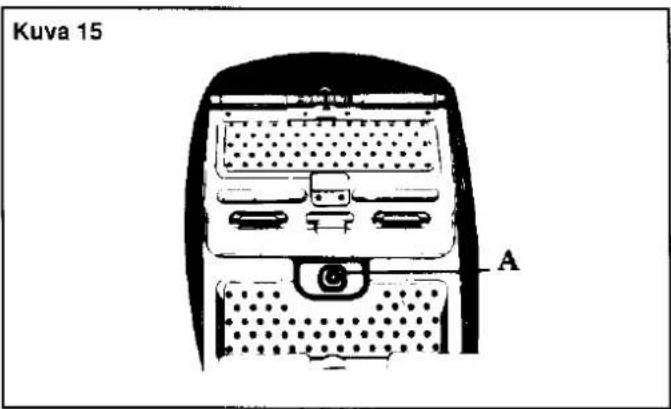

• Avaa rummun luukut molemmin käsin painamalla nappia A ja molempia luukkuja alaspäin. Pane pyykki koneeseen. Sulje pesukoneen rummun luukut ja kansi (kuva 15).
  Huom ! Tarkista, että rummun luukut on suljettu kunnolla ennen kuin suljet koneen kannen :
• molemmat puolikkaat ovat kiinni
• lukitusnappi A on ylöspainettu

Kuva 15 A

Varmista ennen jokaista pesua, että :

● Tyhjennysletku on paikallaan
- Vesihana on auki
● Pistotulppa on pistorasiassa
● Koneen verkkokytkin on ylöspainettu
● Koneen kansi on suljettu

Pesuainelokerot :

1 Esipesu (I)
2 Pesu (II)
3 Huuhtelu (⊗)

Jos käytät nestemäistä pesuainetta :

• Valitse ohjelma ilman esipesua
• Kaada valmistajan ilmoittama määrä pesuainetta pesuainelokeroon (II) tai aseta muovipallo (nestemäisen pesuaineen annostelija) suoraan rumpuun.

Pesu - ja huuhteluaineen annostus

Pesuaine esipesuun ja pesuun :

Käytettävän pesuaineen määrä mitataan pyykin painon, veden kovuuden ja pestävien vaatteiden likaisuuden mukaan.

Noudata pesuainepakkauksissa annettuja ohjeita. Jos vesi on pehmeää, käytä vähemmän pesuainetta. Jos vesi on kalkkipitoista tai pyykki hyvin likaista tai tahraista, lisää määriä jonkin verran.

Huuhteluaine :

Nestemäinen huuhteluaine annostuu automaattisesti viimeiseen huuhteluveteen. Noudata pullossa ilmoitettua annostusta sen mukaan, onko huuhteluaine normaalia tai tiivistettä.

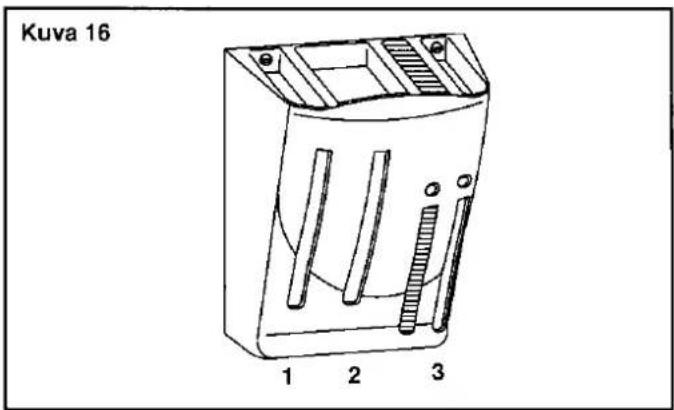

Kuva 16 1 2 3

Pesuohjelma

Kun valittu ohjelma on päättynyt, kone lakkaa toimimasta automaattisesti. Ohjelman valitsin jää stop "I"-merkinnän kohdalle.

Hienopesuohjelmat päättyvät siten, että linkous on lyhyt pyykin rypistymisen estämiseksi.

Huom: Kannen voi avata vasta 1-2 minuutin kuluttua koneen pysähtymisestä.

Jokaisen pesukerran jälkeen :

● Painetaan verkkokytkin ylös.
● Painetaan uudelleen sitä lisäpainiketta, jota on painettu ohjelmaa valittaessa.
- Irrotetaan pistotulppa pistorasiasta.
● Suljetaan vesihana.

NUKKASUODATTIMEN PUHDISTUS

Nukkasuodattimen puhdistus

Puhdista säännöllisesti koneen etuosassa alhaalla pienen luukun takana sijaitseva suodatin. Jos peset pyykkiä, josta lähtee paljon nukkaa, puhdista suodatin joka pesun yhteydessä. Vedä tyhjennysletku alas lattiakaivon yläpuolelle tyhjentääksesi pesukoneen vedestä, sitten :

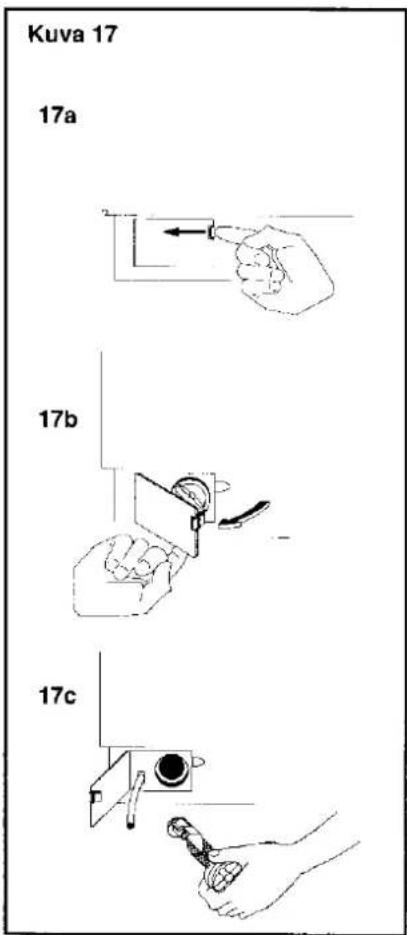

• Avaa suodattimen luukku painamalla luukun oikealta reunalta (kuva 17a & 17b). Aseta alapuolelle astia, johon mahdollinen vesi voi valua. Tyhjentääksesi suodattimen täysin esimerkin mukaisesti, poista keltainen kansi ja irrota pieni letku, joka sijaitsee suodattimen vasemmalla reunalla (kuva 17c).
• Kierrä suodatin auki kääntämällä sitä vastapäivään ja huuhtele se huolellisesti juoksevalla vedellä.
• Aseta suodatin paikoilleen ja kierrä se kiinni myötäpäivään.
• Kiinnitä pieni letku ja sulje luukku.

Kuva 17 17a 17b 17c

PESUALTAAN TARKISTAMINEN

Pikkuesineet, kuten neulat, napit, kolikot jne, saattavat vahingossa pudota rummun ja pesualtaan väliin jääden altaan pohjalle.

Poista esine seuraavalla tavalla :

• Irrota pistotulppa pistorasiasta.
• Käännä rumpua kunnes yksi rummun olakkeista tulee esiin koneen täyttöaukkoon.
• Irrota olakkeen kiinnitysruuvi. Ole varovainen, ettei ruuvi putoa koneeseen.
• Käännä rumpua kunnes sen luukut ovat täyttöaukon kohdalla, avaa luukut ja työnnä olaketta sivusuuntaan kunnes se irtoaa ja nosta se pois.
  ● Nyt voit poistaa altaaseen pudonneen esineen olakeaukon kautta.
• Työnnä olake takaisin paikalleen, sulje rummun luukut, käännä rumpua ja kiinnitä lopuksi olake ruuvilla.

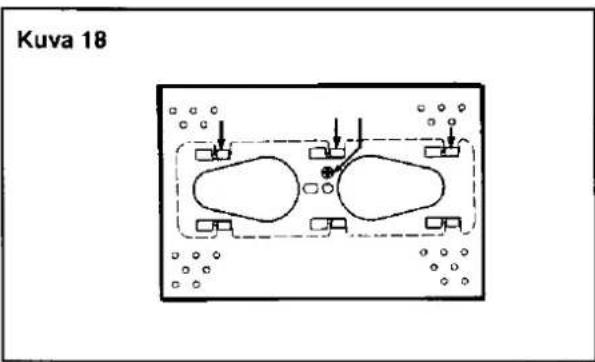

Kuva 18

PESUAINELOKERON PUHDISTUS

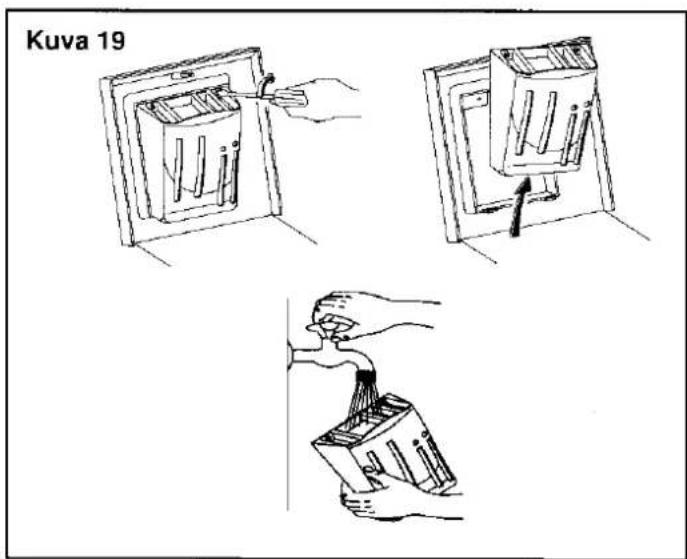

Käännä kahta ruuvia neljänneksen irrottaaksesi pesuainelokeron.

Pesuainelokero on erittäin helppo irrottaa, sinun pitää vain työntää sitä ylöspäin.

Pese pesuainelokero juoksevan veden alla harjan tai kierretyn rievun avulla (kuva 19).

Aseta pesuainelokero paikoilleen toimimalla päinvastaisesti kuin edellä (kuva 20).

Kuva 19

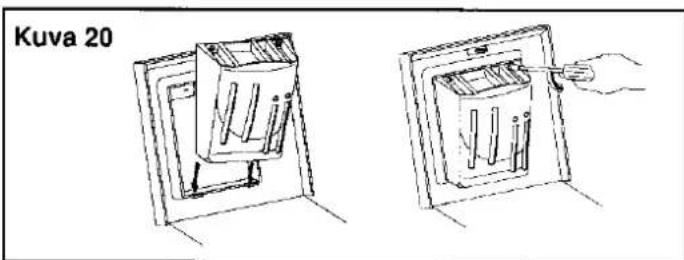

Kuva 20

OHJELMATAULUKKO

Valitse ohjelma		Valitse lämpötila		Annosta pesu- ja huuht. aine			Täyttömäärä enintään	Ohjelma päättyy
				☐	☐	☒
VALKO-KIRJOPESU	1	90°	Valkopesu esipesulla	●	●	●	3,2 kg	Ohjelma päättyy linkoukseen 1000/650 kierr/min.
	2	90°	Valkopesu		●	●	3,2 kg
	2	60° E	Valkopesu säästö		●	●	3,2 kg
	3	60°	Kirjopesu		●	●	3,2 kg
	4	40°	Lyhyt kirjopesu		●	●	3,2 kg
	5		Huuhtelut			●	3,2 kg
	6		Linkous				3,2 kg
SILIÄVÄT, HIENOPESU	7	40°- 60°	Siliävät esipesulla	●	●	●	1,6 kg	Ohjelma päättyy linkoukseen 650 kierr/min.
	8	40°- 60°	Siliävät		●	●	1,6 kg
	9	30°- 40°	Pikapesu		●	●	1,6 kg
	10		Huuhtelut			●	1,6 kg
	11		Lyhyt linkous				1,6 kg
	12	40°	Hienopesu		●	●	1,6 kg
	13	30°	Villapesu 📄		●	●	1,0 kg
	14		Huuhtelut			●	1,6 kg
	15		Linkous				1,6 kg

KONEEN TOIMINTAHÄIRIÖT

Tarkista seuraavat asiat, ellei kone toimi moitteettomasti :

Kone ei käynnisty

Tarkista, että sulake ei ole palanut Tarkista, että pistotulppa on kunnolla pistorasiassa Koneen kansi on kunnolla suljettu Ohjelma on valittu oikein Sähkövirta on kytketty koneeseen

Kone ei tyhjennä vettä eikä linkoa

Tarkista, että tyhjennysletku on oikein sijoitettu ja vesi virtaa letkussa esteittä Nukkasihti on puhdas Huuhtelun keskeytyspainike ei ole alaspainettuna

Kone ei ota vettä

Tarkista, että vesihana on avattu ja vesiverkon paine on riittävä Koneen kansi on kunnolla suljettu

Kone tärisee liian äänekkäästi

Tarkista, että kuljetustuet on oikein poistettu käyttöohjeessa annetun ohjeen mukaisesti Kone on sijoitettu suoraan käyttöohjeessa annetun ohjeen mukaan Koneella on riitävästi tilaa, eikä kosketa esim. seinää tai kalusteita Vaatteet ovat jakautuneet tasaisesti rummussa

Kone ottaa vettä, mutta tyhjentää samanaikaisesti

Tarkista, että koneen tyhjennysletku on sijoitettu oikealle korkeudelle ks. käyttöohjeesta

Koneen ympärillä on vettä

Tarkista, että annosteltu pesuainemäärä on oikea. Ylivaahtoamisesta (liian suuri annostus) tulee vettä lattialle Pesuaine on konepesuun sopiva Pesuainekotelo on puhdas Tyhjennysletkun pää on oikein sijoitettu Vedentuloletkun liitoskohdat ovat tiiviit

Pesutulos ei tyydytä

Tarkista, että pesuaine on konepesuun sopiva Tarkista, että pyykkimäärä on oikea Tarkista, että valittu ohjelma ja lämpötila ovat oikeat Koneeseen tulee ylivuoto sen jälkeen, kun viimeisen huuhteluveden jäädessä koneeseen valitaan linkous. Tarkista, että ohjelmakytkin on oikeassa kohdassa.

Koneen pesuohjelma kestää huomattavasti pidempään kuin normaalisti

Tarkista, että vesiverkon paine on riittävä Tarkista, että vesiverkon vedentulossa ei ole häiriötä Tarkista, että nukkasihti on puhdas Tarkista, että sähköverkon virranjakelu toimii

Kone pysähtyy kesken pesuohjelman

Tarkista, että vesiverkon paine on riittävä Tarkista, että nukkasihti on puhdas Tarkista, että sulake on ehjä Tarkista, että ohjelma päättyy siten että viimeinen huuhteluvesi jää koneeseen (Huuhtelun keskeytyspainike on alaspainettuna).

Ellei kone yllämainituista tarkistuksista huolimatta toimi moitteettomasti, ota yhteys valtuutettuun huoltoliikkeeseen.

TAKUU

Pesukoneella on yhden (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja.

Näitä on saatavissa myyjäliikkeistä ja maahantuojilta.

HUOM ! Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritetään alkavaksi.

HUOLTO JA VARAOSAT

Huollosta ja varaosien myynnistä vastaa HUOLTOLUX, Porissa, puh. (939) 6223 300.

Teitä palvelevat myös valtuutetut huoltoliikkeet kautta maan.

Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 9700-2662.

*Mainitse soittaessasi tuotteen merkki.

Arvokilven löydät pesukoneen takaa.

Malli:

Tuotenumero:

Ostopäivä: ____

TEKNISET TIEDOT

Korkeus 850 mm

Leveys 400 mm

Syvyys 600 mm

Maksimitäyttö, valkopesu 3,2 kg

Maksimitäyttö, hienopesu 1,6 kg

Maksimitäyttö, villapesu 1,0 kg

Rummun tilavuus 421

Jännite 230 V, 10 Amp.

Lämmitysvastuksen teho 1950 W

Liitäntäteho 2300 W

Linkous 1000/650 kierr/min
