Produkttyp	Mobile Klimaanlage
Marke	Whirlpool
Modell	AMD 098
Kühlleistung	ca. 2,6 kW (9000 BTU/h)
Energieeffizienzklasse Kühlen	A+ (SEER-Wert ca. 4,0)
Spannung	220-240 V ~ 50 Hz
Leistungsaufnahme Kühlen	ca. 950 W
Kältemittel	R290 (Propan)
Schalldruckpegel (Innengerät)	ca. 52 dB(A)
Luftstrom (max.)	ca. 320 m³/h
Abmessungen (B x T x H)	ca. 45 x 35 x 70 cm
Gewicht	ca. 25 kg
Funktionen	Kühlen, Lüften, Entfeuchten
Filter	Waschbarer Feinstaubfilter
Fernbedienung	Ja (IR)
Timer	24-Stunden-Timer
Entfeuchtungsrate	ca. 1,2 l/h
Gebläsegeschwindigkeiten	3 Stufen (niedrig, mittel, hoch)
Betriebsmodi	Kühl, Lüfter, Entfeuchtung, Schlafmodus
Abluftschlauchlänge	ca. 1,5 m (ausziehbar)
Kondensatablauf	Manuell oder Schlauchanschluss
Reinigungshinweise	Filter alle 2 Wochen reinigen, Gehäuse abwischen
Sicherheitsfunktionen	Überhitzungsschutz, Kindersicherung
Reparatur und Ersatzteile	Ersatzteile über Whirlpool-Kundendienst beziehbar

Häufig gestellte Fragen - AMD 098 WHIRLPOOL

Wie reinige ich den Filter der Whirlpool AMD 098?

Entfernen Sie den Filter, saugen Sie ihn ab oder waschen Sie ihn mit lauwarmem Wasser und milder Seife. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie den Filter alle zwei Wochen für optimale Leistung.

Wie stelle ich die gewünschte Temperatur ein?

Drücken Sie die Taste 'Temp +' oder 'Temp -' auf der Fernbedienung oder am Gerät, um die Temperatur in 1°C-Schritten von 16°C bis 30°C einzustellen.

Was bedeutet der Entfeuchtungsmodus?

Im Entfeuchtungsmodus arbeitet das Gerät mit niedriger Lüftergeschwindigkeit, um überschüssige Feuchtigkeit aus der Luft zu entfernen. Der Kondensatbehälter muss regelmäßig geleert werden.

Warum höre ich ein lautes Geräusch aus dem Gerät?

Mögliche Ursachen: unebener Stand, lose Teile oder vereister Verdampfer. Stellen Sie das Gerät auf eine ebene Fläche und prüfen Sie, ob der Filter sauber ist. Bei anhaltenden Geräuschen wenden Sie sich an den Kundendienst.

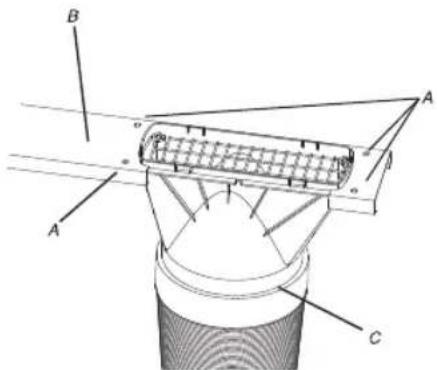

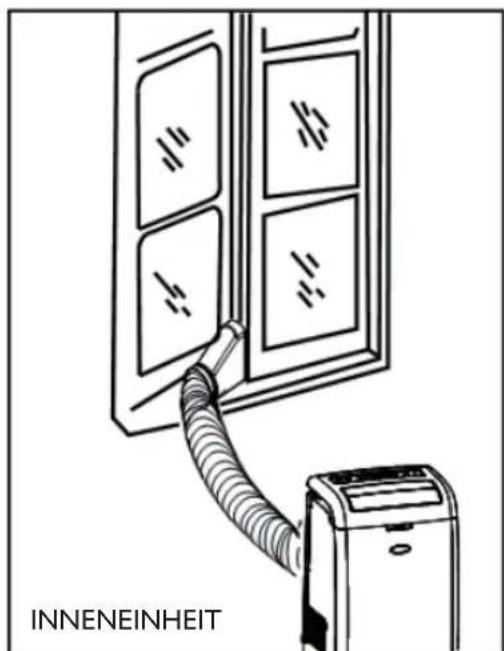

Wie installiere ich die Whirlpool AMD 098 korrekt?

Stellen Sie das Gerät aufrecht in der Nähe eines Fensters auf. Befestigen Sie den Abluftschlauch am Fensterkit und führen Sie ihn nach draußen. Der Schlauch sollte nicht geknickt oder verlängert werden, da sonst die Kühlleistung abnimmt.

Wie leere ich den Kondensatbehälter?

Wenn das Gerät im Kühl- oder Entfeuchtungsmodus läuft, sammelt sich Wasser im integrierten Behälter. Schalten Sie das Gerät aus und ziehen Sie den Wasserablassstopfen am unteren Geräterücken heraus. Lassen Sie das Wasser in eine Schale ablaufen.

Die Fernbedienung funktioniert nicht – was tun?

Überprüfen Sie die Batterien (zwei AAA 1,5V) und ersetzen Sie sie bei Bedarf. Achten Sie darauf, dass der IR-Empfänger am Gerät nicht blockiert ist. Halten Sie die Fernbedienung in einem Abstand von max. 7 m.

Welche Sicherheitshinweise muss ich beachten?

Verwenden Sie das Gerät nur auf einer ebenen, stabilen Fläche. Decken Sie das Gerät niemals ab. Halten Sie Abstand zu brennbaren Materialien. Ziehen Sie den Netzstecker vor Reinigungsarbeiten. Das Kältemittel R290 ist entflammbar – bei Leckage sofort lüften.

Wie kann ich die Kühlleistung optimieren?

Halten Sie Fenster und Türen geschlossen. Ziehen Sie Vorhänge zu, um Sonneneinstrahlung zu reduzieren. Reinigen Sie regelmäßig den Filter. Stellen Sie das Gerät nicht zu nah an Wänden oder Möbeln auf, damit die Luft zirkulieren kann.

Was bedeutet ein Fehlercode auf dem Display?

Fehlercodes wie 'E1' oder 'E2' weisen auf Sensor- oder Kompressorprobleme hin. Schalten Sie das Gerät aus und warten Sie 10 Minuten. Wenn der Fehler erneut auftritt, notieren Sie den Code und kontaktieren Sie den Whirlpool-Kundendienst.

BEDIENUNGSANLEITUNG AMD 098 WHIRLPOOL

SICHERHEITSMASSNAHMEN

• Das Gerät darf bei der Installation nicht an das Stromnetz geschlossen sein.
• Installation, Wartung und Reparaturen dürfen nur von einem qualifizierten Techniker gemäß den Anweisungen des Herstellers und laut den örtlich geltenden Sicherheitsvorschriften vorgenommen werden. Sofern dies im vorliegenden Handbuch nicht ausdrücklich empfohlen ist, nehmen Sie keinerlei Reparatur- oder Ein-/Ausbauarbeiten am Gerät oder einem der Geräteteile vor.
  • Die Erdung des Geräts ist gesetzlich vorgeschrieben.

• Das Netzkabel muss lang genug sein, um einen einwandfreien Anschluss zu gewährleisten. Verwenden Sie keine Verlängerungskabel.

• Ziehen Sie nicht am Stromkabel, um den Stecker aus der Steckdose zu ziehen.

• Vergewissern Sie sich, dass das Stromkabel nicht verbogen, zerquetscht oder beschädigt ist.
• Nach beendeter Installation müssen die elektrischen Teile für den Benutzer zugänglich sein.
• Berühren sie nicht die Steuertasten mit nassen Händen und bedienen Sie nicht das Gerät barfuss.
• Dieses Gerät darf nicht von Kindern, psychisch oder physisch Behinderten oder von unerfahrenen Personen ohne Aufsicht oder vorheriger Anweisung durch eine verantwortliche Person verwendet werden. Das Gerät darf nicht von Kindern oder Behinderten ohne Aufsicht verwendet werden.

VORSICHTSMASSNAHMEN ZUM GEBRAUCH DES KLIMAGERÄTS

Halten sie sich bitte genau an folgende Anweisungen:

• An der kalten Luft längere Zeit direkt ausgesetzt bleiben, ist gesundheitsschädlich. Wir empfehlen die Geräteklappen so einzustellen, dass die Kaltluft indirekt in den Raum gestrahlt wird.

• Vermeiden Sie, dass der Luftstrom direkt auf Gasbrenner und Öfen gerichtet ist.

• Im Falle einer Störung, schalten Sie zuerst das Gerät durch Drücken der ON/OFF Taste an der Fernbedienung aus und ziehen Sie dann den Stecker aus der Steckdose.

• Dieses Gerät enthält fluorierte Treibhausgase im Inneren eines abgedichteten und versiegelten Systems, im Sinne des Kyoto-Protokolls. Das Kühlmittel R410a hat ein Treibhausgaspotential (GWP) 1975.

HINWEISE ZUM UMWELTSCHUTZ

• Das Gerät wurde aus recyclingfähigem Material hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Machen Sie das Gerät vor der Verschrottung unbrauchbar, indem Sie das Netzkabel abschneiden.
• Weitere Informationen zur Behandlung, Wiederverwertung und dem Recycling des Produkts, erhalten Sie von der zuständigen Behörde, der entsprechenden Entsorgungsstelle oder vom Geschäft in dem Sie das Produkt gekauft haben.

ENTSORGEN DER VERPACKUNGSMATERIALS

- Das Verpackungsmaterial ist 100% wiederverwertbar und ist mit dem Recyclingsymbol versehen. Die verschiedenen Verpackungsmaterialien dürfen nicht ins Freie

geworfen, sondern müssen laut den örtlich geltenden Bestimmungen entsorgt werden.

ENTSORGEN DES GERÄTS

• In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen.
• Durch eine sachgerechte Entsorgung, trägt der Benutzer der Vorbeugung eventueller Umwelt- und Gesundheitsschäden bei.

- Das Symbol, das sich auf dem Gerät oder auf den Begleitdokumenten befindet, bedeutet, dass dieses Gerät nicht als Haushaltsabfall klassifiziert ist, sondern bei einer Sammelstelle für elektrische und elektronische Geräte entsorgt werden muss.

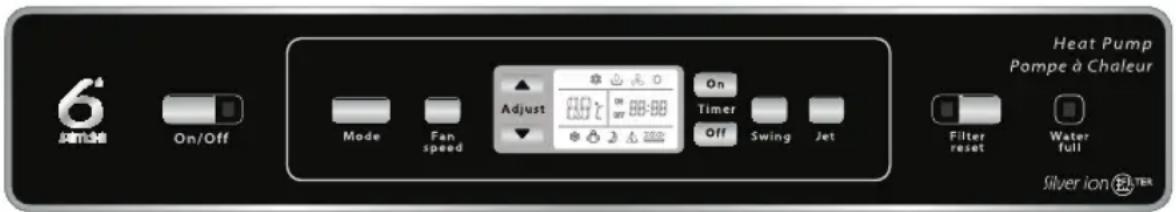

INBETRIEBNAHME DES TRAGBAREN KLIMAGERÄTS

In diesem Kapitel werden die Funktionen des tragbaren Klimageräts beschrieben.

WICHTIG:

• Am Display des Klimageräts werden die aktuelle Umgebungstemperatur und die Uhrzeit angezeigt.
• Wenn man bei laufendem Klimagerät auf einen anderen Modus umschaltet, hält der Verdichter an und schaltet nach 3-5 Minuten wieder ein. Wird während dieser Zeit eine Taste gedrückt, wird der Neustart um weitere 3 bis 5 Minuten verzögert.
• Im Kühlungs- oder Trocknungsmodus schaltet der Verdichter und der Luftkondensator aus, wenn die Umgebungstemperatur den eingestellten Wert erreicht hat.

HINWEIS: Nach einem Stromausfall wird das Klimagerät den Betrieb mit den vorhergehenden Einstellung wieder aufnehmen.

I. Modus (Mode) wählen. Siehe „Modus“.
2. Lüftergeschwindigkeit (fan speed) wählen. Siehe „Lüftergeschwindigkeit“.
3. Temperatur einzustellen. Siehe „Temperatur“.
4. Taste ON/OFF drücken, um das Klimagerät zu starten.

On/Off

HINWEIS: Wenn das Klimagerät zum ersten Mal eingeschaltet wird, ist der Betrieb auf den Modus 6th Sense eingestellt.

Bei jedem anderen Einschalten des Klimageräts, ist der Betrieb auf den zuvor gewählten Modus eingestellt. Der Modus 6th Sense kann nur über die Fernbedienung gewählt werden.

1. Wenn die Meldeleuchte WASSER VOLL (WATER FULL) rot aufleuchtet, schaltet das Klimagerät automatisch aus. Siehe „Pflege des tragbaren Klimageräts" das die Anweisungen zum Leeren des Klimageräts enthält.

Water Full

AUFBEWAHRUNG UND TIPPS FÜR DEN EINSATZ DER FERNBEDIENUNG

Batterien einlegen

Batteriedeckel in Pfeilrichtung abnehmen. Neue Batterien einlegen und dabei auf die korrekte Polung (+) und (-) achten. Deckel wieder aufschieben.

Hinweis:

• Sie benötigen zwei LR03 AAA (1,5V) Batterien Verwenden Sie keine wiederaufladbaren Batterien.
  Wenn das Display trübe wird, die alten Batterien durch neue desselben Typs ersetzen.
• Dauert der Austausch nicht länger als 60 Sekunden, bleiben die Programmierungen der Fernbedienung erhalten. Wenn Sie allerdings länger als 3 Minuten für den Austausch der Batterien benötigen, werden alle Voreinstellungen gelöscht und das Display zeigt Null an.

Batterien herausnehmen

Batteriedeckel in Pfeilrichtung abnehmen. Drücken Sie leicht mit den Fingern auf den Pluspol der Batterie und ziehen Sie Batterien dann aus dem Fach.

Dieser Vorgang darf nur von Erwachsenen ausgeführt werden. Kinder dürfen die Batterien nicht aus der Fernbedienung nehmen zur Vermeidung der Gefahr eines Verschluckens.

Batterien entsorgen

Bitte entsorgen Sie die Batterien an den ausgewiesenen Sammelstellen Ihrer Gemeinde.

BETRIEBSART - BESCHREIBUNG

Betriebsarten:

I. Die Betriebsart-Taste MODE drücken, bis das Symbol für die gewünschte Einstellung aufleuchtet.

Mode

1. "Cooling" (Kühlen), "Dry" (Luftentfeuchtung), "Fan Only" (Nur Lüfter) oder "Heating" (Heizung) wählen.

- "Cooling" (Kühlen) - kühlt den Raum. "Fan Speed" (Lüfterdrehzahl) wählen, um Auto, Hoch, Mittel oder Niedrig auszuwählen. Drücken Sie die Einstelltaste "Up" oder "Down" (nach oben oder unten), um die gewünschte Temperatur einzustellen.

- "Dry" (Luftentfeuchtung) - entfeuchtet die Raumluft. Das Klimagerät wählt die Temperatur automatisch aus. Der Lüfter läuft nur mit niedriger Drehzahl.

HINWEIS: Die Betriebsart "DRY" (Luftentfeuchtung) sollte nicht zum Kühlen des Raums verwendet werden.

- FAN ONLY (Nur Lüfter) - nur der Lüfter läuft. FAN SPEED (Lüfterdrehzahl) drücken, um Hoch, Mittel oder Niedrig auszuwählen.

HINWEIS: In der Lüfterbetriebsart "Fan Only" kann die Lüfterdrehzahlautomatik "Auto" nicht eingestellt werden.

- Die Funktion "Heating" (Heizen) - beheizt den Raum. Die Funktion FAN SPEED (Lüfterdrehzahl) drücken, um Auto, Hoch, Mittel oder Niedrig auszuzählen. Die Einstelltaste "Up" oder "Down" (nach oben oder unten) drücken, um die Temperatur einzustellen.

"Fan Speed" (Lüfterdrehzahl)

I. Drücken Sie die Taste FAN SPEED (Lüfterdrehzahl) und wählen Sie die gewünschte Lüfterdrehzahl.

Fan Speed

1. Wählen Sie Auto, Hoch, Mittel oder Niedrig aus.

- Auto (Automatik) - in dieser Funktion wird die Lüfterdrehzahl automatisch in Abhängigkeit von der aktuellen Raumtemperatur und Temperatureinstellung gesteuert.

HINWEIS: In der Lüfterbetriebsart "Fan Only" (Nur Lüfter) kann die Lüfterdrehzahlautomatik "Auto" nicht eingestellt werden.

• Hoch - für maximale Kühlung

• Mittel - für normale Kühlung

• Niedrig - für minimale Kühlung

Filter Reset (Filter rückstellen)

I. Wenn die Filter-Anzeigeleuchte "Filter Reset" leuchtet, den Luftfilter herausnehmen, reinigen und wieder einsetzen. Siehe hierzu "Reinigen des Luftfilters".
2. Nach dem Einsetzen des Luftfilters die Taste FILTER RESET drücken und wieder loslassen.

Filter Reset

HINWEIS: Die Filter-Anzeigeleuchte schaltet sich nach 360 Betriebsstunden des Lüfters ein. Sie leuchtet automatisch 180 Betriebsstunden lang, es sei denn Sie drücken FILTER RESET. Sie schaltet sich automatisch nach 180 Betriebsstunden aus.

Temperatur

- Drücken Sie die Einstelltaste "Up" (nach oben), um die Temperatur anzuheben. Drücken Sie die Einstelltaste "Up" (nach oben) ein Mal, um die Temperatur um 1°C anzuheben, oder drücken Sie diese Taste zwei Mal, um die eingestellte Temperatur um 2°C anzuheben.

- Drücken Sie die Einstelltaste "Down" (nach unten), um die Temperatur zu senken. Drücken Sie die Einstelltaste "Down" (nach unten) ein Mal, um die Temperatur um 1°C zu senken, oder drücken Sie diese Taste zwei Mal, um die eingestellte Temperatur um 2°C zu senken.

HINWEIS:

• In den Betriebsarten "Cooling" (Kühlen) und "Heating" (Heizen) kann die Temperatur zwischen 18°C und 32°C eingestellt werden.
• In der Lüfterbetriebsart "Fan Only" kann die Temperatur nicht eingestellt werden.
• Zum Umschalten der Temperaturanzeige zwischen °C und °F gleichzeitig die beiden Einstelltasten "Up" und "Down" drücken.

Adjust

Funktion "Zeit einstellen"

Sie können die Echtzeituhr einstellen, wenn Sie gleichzeitig die Tasten "Timer On" (Timer Ein) und "Timer Off" (Timer Aus) am Bedienfeld bzw. die Taste "Clock" (Zeituhr) an der Fernbedienung drücken. Die Einstelltaste "Up" oder "Down" (nach oben oder unten) drücken, um die richtige Zeit einzustellen. Die Echtzeituhr ist eingestellt, wenn Sie erneut gleichzeitig die Tasten "Timer On" und "Timer Off" drücken.

Timer On/Off (Ein-/Ausschaltzeit)

Zum Einschalten der Klimaanlage die Echtzeituhr einstellen.

1. Drücken Sie die Taste "Timer On" (Einschaltzeit). Jetzt blinkt die Timer-Anzeige "On 12:00".

1. Die Einstelltaste "Up" oder "Down" (nach oben oder unten) drücken, um die richtige Zeit einzustellen und das Gerät einzuschalten.
2. Drücken Sie die Einstelltaste "Up" (nach oben) ein Mal, um die Zeiteinstellung um 1 Minute anzuheben oder zu senken.
3. Drücken Sie die Einstelltaste "Up" (nach oben) eineinhalb Sekunden lang, um die Zeiteinstellung um 10 Minuten anzuheben oder zu senken.
4. Drücken Sie die Einstelltaste "Up" (nach oben) länger, um die Zeiteinstellung um 1 Stunde anzuheben oder zu senken.
5. Wenn die gewünschte Zeit am LCD-Display angezeigt wird, drücken Sie die Taste "Timer On" (Einschaltzeit) und bestätigen Sie. Die Anzeige "Timer On" hört daraufhin auf zu blinken und die von Ihnen gewünschte Zeit ist jetzt eingestellt.
6. Nachdem die gewünschte Zeit 5 Sekunden lang angezeigt wird, wird die Zeituhr am LCD-Display angezeigt.

HINWEIS: Wird für 10 Sekunden nach dem Drücken der Taste "Timer On" (Einschaltzeit) die Zeit nicht eingestellt, verlässt die Fernbedienung automatisch den Modus "Timer On".

Abschaltung der Einschaltzeit

Drücken Sie die Taste "Timer On" (Einschaltzeit) erneut. Die Anzeige erlischt, und der Modus "Timer On" (Einschaltzeit) wird abgebrochen.

HINWEIS: Die Einstellung der Ausschaltzeit (Timer Off) erfolgt in ähnlicher Weise. Damit können Sie das Gerät so einstellen, dass es sich automatisch zu der von Ihnen gewünschten (eingestellten) Zeit ausschaltet.

Modus "Jet" (Schnellkühlung)

Dient der raschen Kühlung. In dieser Betriebsart stellt die Klimaanlage die Lüfterdrehzahl automatisch auf Hoch und die Temperatur auf 18°C ein.

HINWEIS: Die Funktion "6th Sense" (6. Sinn) ist deaktiviert, wenn die Funktion "Jet" (Schnellkühlung) gewählt ist.

1. "Jet" (Schnellkühlung) drücken. In dieser Betriebsart stellt die Klimaanlage die Lüfterdrehzahl automatisch auf Hoch und die Temperatur auf 18°C ein.

1. Um den Modus "Jet" (Schnellkühlung) zu verlassen, drücken Sie eine beliebige Taste außer "Timer On", "Timer Off" und "Swing" (Schwenkfunktion).

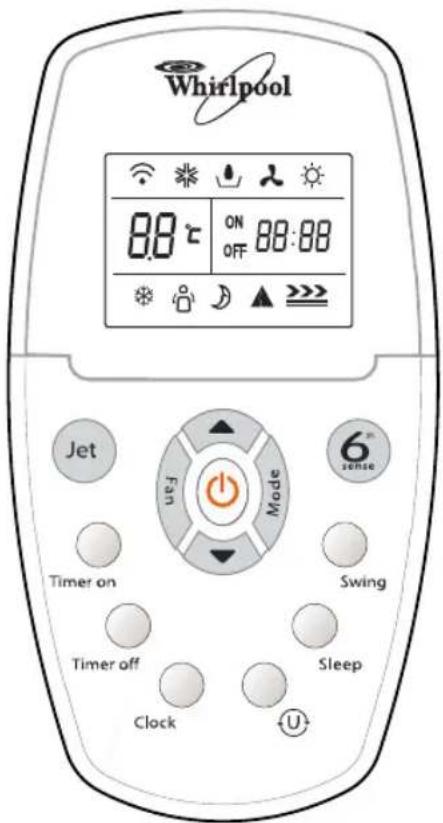

BENUTZUNG DER FERNBEDIENUNG

HINWEIS: Die Fernbedienung kann je nach Modell unterschiedlich aussehen.

HINWEIS:

• Die Fernbedienung wird über zwei AAA Batterien (mitgeliefert) gespeist. Ersetzen Sie die Batterien alle 6 Monate oder wenn die Leistung der Fernbedienung abnimmt.
- Um das Klimagerät über die Fernbedienung zu steuern, richten Sie diese auf den Signalempfänger in einem maximalen Abstand von 7 m.

Ein- oder ausschalten

Drücken Sie Taste POWER.

Modus wählen

1. Taste MODE so oft drücken, bis das Symbol der gewünschten Einstellung aufleuchtet.

1. Wählen Sie entweder Kühlen, Trocknen, Nur Lüfter oder Heizen.

- Kühlen: kühlt den Raum. Drücken Sie die Taste „Fan" (Lüfter) um entweder die automatische, hohe, mittlere oder niedrige Geschwindigkeit zu wählen. Drücken Sie die Tasten "Auf" und "Ab", um die Temperatur einzustellen.

- Trocknen: trocknet den Raum. Das Klimagerät stellt die Temperatur automatisch ein. Der Lüfter läuft nur bei niedriger Geschwindigkeit.

HINWEIS: Der Modus Trocknen sollte nicht zum Kühlen des Raums verwendet werden.

- Nur Lüfter: Es wird nur der Lüfter in Betrieb gesetzt. Drücken Sie die Taste FAN (Lüfter) um entweder die hohe, mittlere oder niedrige Geschwindigkeit zu wählen.

HINWEIS: Der Modus „Auto“ kann im Modus „Nur Lüfter“ nicht gewählt werden.

- Heizen: heizt den Raum. Drücken Sie die Taste „Fan" (Lüfter) um entweder die automatische, hohe, mittlere oder niedrige Geschwindigkeit zu wählen. Drücken Sie die Tasten "Auf" und "Ab", um die Temperatur einzustellen.

FUNKTIONEN - BESCHREIBUNG

Modus "6th Sense" (6. Sinn)

Die Klimaanlage wählt automatisch je nach Raumtemperatur die Betriebsart "Cooling" (Kühlen), "Dry" (Luftentfeuchtung) oder "Heating" (Heizen) und stellt die Zieltemperatur ein.

Die Betriebsart und Temperatur werden abhängig von der Raumtemperatur geregelt.

Modelle mit Heizpumpe

Innenraumtemperatur	Betriebsart Zieltemperatur
21°C oder darunter HEATING (Heizen) 22°C
21°C-23°C	FAN ONLY(Nur Lüfter)
23°C-26°C	DRY(Luftentfeuchtung)
Über 26°C COOLING (Kühlen) 26°C

HINWEIS: Temperatur, Luftstrom und Richtung werden automatisch durch den 6. Sinn-Modus gesteuert. Wenn Sie sich jetzt noch nicht wohl fühlen, kann mit der Fernbedienung eine Erhöhung oder Senkung um 2°C eingestellt werden.

I. Drücken Sie die Taste "6th Sense" (6. Sinn).

1. Drücken Sie im Modus "Fan Only" (nur Lüfter) "Fan" (Lüfter), um Hoch, Mittel oder Niedrig auszuwählen.

Modus "Jet" (Schnellkühlung)

Dient der raschen Kühlung. In dieser Betriebsart stellt die Klimaanlage die Lüfterdrehzahl automatisch auf Hoch und die Temperatur auf 18°C ein.

HINWEIS: Die Funktion "6th Sense" (6. Sinn) ist deaktiviert, wenn die Funktion "Jet" (Schnellkühlung) gewählt ist.

1. "Jet" (Schnellkühlung) drücken. In dieser Betriebsart stellt die Klimaanlage die Lüfterdrehzahl automatisch auf Hoch und die Temperatur auf 18°C ein.

Jet

1. Um den Modus "Jet" (Schnellkühlung) zu verlassen, drücken Sie eine beliebige Taste außer "Timer On", "Timer Off" und "Swing" (Schwenkfunktion).

"Fan Speed" (Lüfterdrehzahl)

I. Wählen Sie die gewünschte Lüfterdrehzahl.

1. Bei jedem Drücken der Taste "Fan" (Lüfter) wird die Lüfterdrehzahl in der folgenden Reihenfolge verändert:

Auto (Automatik) → Hoch → Mittel → Niedrig

- Auto (Automatik) - in dieser Funktion wird die Lüfterdrehzahl automatisch in Abhängigkeit von der aktuellen Raumtemperatur und Temperatureinstellung gesteuert.

HINWEIS: In der Betriebsart "Fan Only" (Nur Lüfter) kann die Lüfterdrehzahlautomatik "Auto" nicht eingestellt werden.

• Hoch - für maximale Kühlung

• Mittel - für normale Kühlung

• Niedrig - für minimale Kühlung

Temperatur

- Drücken Sie die Einstelltaste "Up" (nach oben), um die Temperatur anzuheben. Drücken Sie die Einstelltaste "Up" (nach oben) ein Mal, um die eingestellte Temperatur um 1°C anzuheben, oder drücken Sie diese Taste zwei Mal, um die eingestellte Temperatur um 2°C anzuheben.

- Drücken Sie die Einstelltaste "Down" (nach unten), um die Temperatur zu senken. Drücken Sie die Einstelltaste "Down" (nach unten) ein Mal, um die eingestellte Temperatur um 1°C zu senken, oder drücken Sie diese Taste zwei Mal, um die eingestellte Temperatur um 2°C zu senken.

HINWEIS:

• In den Betriebsarten "Cooling" (Kühlen) und "Heating" (Heizen) kann die Temperatur zwischen 18°C und 32°C eingestellt werden.
• In der Lüfterbetriebsart "Fan Only" kann die Temperatur nicht eingestellt werden.

Taste U

Wenn Sie diese Taste drücken, überträgt die Fernbedienung alle 10 Minuten ein Signal über die aktuelle umgebende Raumtemperatur an das Gerät. Bewahren Sie bitte daher die Fernbedienung an einer Stelle auf, die zur einwandfreien Übertragung dieses Signals zum Gerät geeignet ist. Einmal drücken zum Einstellen, und zum Löschen der Funktion erneut drücken. Falls das Gerät innerhalb von 30 Minuten keine Signale von der Fernbedienung erhält, dann arbeitet das Gerät so lange als normale Basis aufgrund der umgebenden Temperatur, bis es wieder ein Signal von der Fernbedienung empfängt.

Modus "Sleep" (Nachtbetrieb)

Wenn Sie die Taste "Sleep" (Nachtbetrieb) an der Fernbedienung drücken und die Anzeige im LCD-Display aufleuchtet, dann arbeitet das Gerät im Nachtbetrieb. Bei diesem Modus wird die Lüfterdrehzahl automatisch auf eine niedrige Drehzahl gesenkt.

HINWEIS:

• Im Modus "Cooling" (Kühlen), wenn die aktuelle Raumtemperatur 26°C oder höher ist, ändert sich die eingestellte Temperatur nicht, wenn der Modus "Sleep" (Nachtbetrieb) aktiviert ist. Im anderen Fall erhöht sich die Temperatur automatisch innerhalb der ersten Stunde um 1°C.
• Im Heizbetrieb "Heat" wird die Temperatur in den ersten 3 Stunden automatisch um 1^ pro Stunde gesenkt.

• In der Betriebsart "Sleep" (Nachtbetrieb) wird die eingestellte Temperatur während der letzten 7 Stunden nicht erhöht.

• Drücken Sie die Taste "MODE" (Betriebsart), um "Cooling" (Kühlen), "Dry" (Luftentfeuchtung) oder "Heating" (Heizen) auszuwählen.
  HINWEIS: In der Betriebsart "Fan Only" (Nur Lüfter) kann der Modus "Sleep" (Nachtbetrieb) nicht eingestellt werden.

• Drücken Sie die Taste "Fan" (Lüfter).

• Drücken Sie die Taste oder zum Einstellen der Temperatur.

1. Drücken Sie die Taste "SLEEP" (Nachtbetrieb). Nach 5 Sekunden blenden die Leuchten im Display des Bedienfelds ab.

HINWEIS:

• Im Modus "Sleep" (Nachtbetrieb) können Temperatur und Luftstromrichtung eingestellt werden.
• Um den Modus "Sleep" (Nachtbetrieb) auszuschalten, drücken Sie erneut die Tasten MODE (Betriebsart), ON/OFF (Ein/Aus), 6th SENSE (6. Sinn), JET (Schnellkühlen) oder SLEEP (Nachtbetrieb), oder Sie warten 8 Stunden, bis sich die Klimaanlage automatisch ausschaltet.

Luftstrom richtig einstellen

An der Fernbedienung oder im Bedienfeld

Die Taste "Swing" (Schwenkfunktion) einmal drücken, um die vertikale Luftstromrichtung zu ändern. Nochmals drücken, um die Schwenkfunktion an der gewünschten Luftstromrichtung zu unterbrechen.

"Swing" (Schwenkfunktion)

Normale Geräusche

Bei normalem Betrieb des Klimageräts können Sie folgende Geräusche hören:

• Luftbewegung aus dem Lüfter.
  • Klicken des Thermostatzyklus.
• Vibrationen oder Geräusche aufgrund einer nicht optimalen Wand- oder Fensterkonstruktion.
• Hohes Summen oder pulsierendes Geräusch durch den fortschrittlichen Kompressor, der sich zugunsten einer besonders hohen Effizienz ein- und ausschaltet.

PFLEGE

Klimagerät leeren

(je nach Anzeige für "Tank voll" (Water Full) im Kapitel "Inbetriebnahme des tragbaren Klimageräts").

I. Taste ON/OFF drücken, um das Klimagerät auszuschalten.
2. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Hauptschalter aus.
3. Verschieben Sie vorsichtig das Gerät zu der Stelle wo Sie es leeren können oder schieben Sie es ins Freien.
Verschieben Sie das Gerät nicht bevor es vollständig geleert worden ist.
4. Entfernen Sie den Hilfsablassstopfen und lassen Sie das Wasser vollständig ablaufen.
5. Lösen Sie den Hauptablassschlauch von der Schlauchschelle. Entfernen Sie den Ablassstopfen vom Ablassschlauch und lassen Sie das Wasser vollständig ablaufen.
HINWEIS: Wenn Sie das Gerät nach Gebrauch wegräumen möchten, lesen Sie bitte das Kapitel „Nach Gebrauch wegräumen“.
6. Setzen Sie den Haupt- und Hilfsablassstopfen wieder ein.
7. Befestigen Sie den Hauptablassschlauch wieder an die Schlauchschelle.
8. Stellen Sie das Klimagerät in die ursprüngliche Position zurück.
9. Stecken Sie den Stecker in die Steckdose oder geben Sie wieder Strom.
10. Drücken Sie die Taste ON/OFF, um das Klimagerät zu starten.

Luftfilter reinigen

I. Drücken Sie die Taste ON/OFF, um das Klimagerät auszuschalten.
2. Öffnen Sie die Filterabdeckung an der Rückseite des Klimageräts und nehmen Sie sie ab.
3. Nehmen Sie den Luftfilter von der Filterabdeckung ab.
4. Reinigen Sie den Filter mit einem Staubsauger. Falls der Filter stark verschmutzt ist, waschen Sie ihn mit Warmwasser und einem milden Reinigungsmittel.

HINWEIS: Waschen Sie den Filter nicht im Geschirrspüler und verwenden Sie keine chemischen Reiniger.

1. Um die einwandfreie Funktion des Filters zu gewährleisten, lassen Sie den Filter an der Luft vollständig trocknen bevor Sie ihn wieder montieren.
2. Setzen Sie den Luftfilter wieder in die Filterabdeckung ein.
3. Montieren Sie die Filterabdeckung wieder.
4. Drücken Sie die Taste ON/OFF, um das Klimagerät zu starten.

Klimagerät außen reinigen

I. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Hauptschalter aus.
2. Nehmen Sie den Luftfilter heraus und reinigen Sie ihn. Siehe „Luftfilter reinigen“.
3. Wischen Sie das Klimagerät mit einem weichen und feuchten Tuch sauber.
4. Stecken Sie den Stecker in die Steckdose oder geben Sie wieder Strom
5. Drücken Sie die Taste ON/OFF, um das Klimagerät zu starten.

A. Hilfsablassstopfen
B. Ablassschlauchstopfen
C. Schlauchschelle
D. Hauptablassschlauch

A. Filterabdeckung
B. Luftfilter

Nach Gebrauch wegräumen

1. Lassen Sie das Wasser ab (siehe „Klimagerät leeren“)
2. Schalten Sie die Funktion „Nur Lüfter“ ein und lassen Sie das Gerät ungefähr 12 Stunden lang laufen, um es zu trocknen.
3. Ziehen Sie den Stecker aus der Steckdose.
4. Nehmen Sie den Ablassschlauch ab und stellen Sie das Gerät an einem sauberen und trockenen Ort ab. Siehe „Installationsanweisungen“.
5. Nehmen Sie das Fensterzubehör ab und bewahren Sie es mit dem Gerät an einem sauberen und trockenen Ort auf. Siehe „Installationsanweisungen“.
6. Nehmen Sie den Luftfilter heraus und reinigen Sie ihn. Siehe „Luftfilter reinigen“.
7. Reinigen Sie die Außenwände des Klimageräts. Siehe „Klimagerät außen reinigen“.
8. Montieren Sie den Filter wieder.
9. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie sie mit dem Gerät an einem sauberen und trockenen Ort auf.

STÖRUNGSSUCHE

Bevor Sie den Kundendienst anrufen, versuchen Sie die Störung selbst anhand der nachstehenden Empfehlungen zu beheben.

Störung Prüfen	Sie Folgendes
Das Klimagerät funktioniert nicht	Netzstromkabel ist nicht angeschlossen. Den Stecker in eine geerdete Steckdose stecken. Siehe „Elektrische Anforderungen".Eine Sicherung ist durchgebrannt oder der Stromkreis wurde durch den Sicherheitsschalter unterbrochen. Ersetzen Sie die Sicherung oder schalten Sie den Sicherheitsschalter zurück. Siehe „Elektrische Anforderungen".Taste ON/OFF wurde nicht gedrückt. Taste ON/OFF drücken.Es hat sich ein Stromausfall ereignet. Warten Sie bis Strom wieder vorhanden ist.Die Leistung der tragen Sicherung oder des Sicherheitsschalters ist nicht geeignet. Die trage Sicherung oder den Sicherheitsschalters ersetzen. Siehe „Elektrische Anforderungen".
Durch das Klimagerät brennen Sicherungen durch oder Sicherheitsschalter schalten aus	Es werden zu viele Geräte gleichzeitig über denselben Kreislauf gespeist. Schalten Sie die anderen Geräte aus oder schalten Sie sie an einen anderen Kreislauf an.Sie haben versucht das Klimagerät nach dem Ausschalten sofort wieder einzuschalten.Warten Sie mindestens 3 Minuten, bevor Sie das Klimagerät nach dem Ausschalten wieder einschalten.Sie haben den Modus geändert. Warten Sie mindestens 3 Minuten, bevor Sie das Klimagerät nach dem Ausschalten wieder einschalten.
Das Gerät scheint zu häufig einzuschalten	Sind Türen und Fenster geschlossen? Halten Sie Türen und Fenster geschlossen.Im Kühlungs-Modus: Das Klimagerät ist in einem stark besuchten Raum installiert oder im Raum sind wärmeerzeugende Geräte eingeschaltet. Schalten Sie beim Kochen oder Baden die Absaughaube ein und verwenden Sie keine wärmeerzeugenden Geräte während den wärmsten Tagesstunden. Tragbare Klimageräte sind als zusätzliche Kühlgeräte für begrenzte Bereiche entwickelt worden. Sehr wahrscheinlich wäre ein Gerät mit einer größeren Leistung je nach der zu kühlenden Raumgröße zu empfehlen.Im Heizungs-Modus. Das Klimagerät ist in einem stark kühlen Raum installiert. Tragbare Klimageräte sind als zusätzliche Heizgeräte für begrenzte Bereiche entwickelt worden. Sehr wahrscheinlich wäre ein Gerät mit einer größeren Leistung je nach der zu heizenden Raumgröße zu empfehlen.
Das Klimageräte funktioniert nur für eine kurze Zeit, doch kühlt den Raum nicht ab oder heizt ihn nicht	Der Unterschied zwischen der eingestellten Temperatur und der Raumtemperatur ist zu klein. Stellen Sie eine höhere oder niedrigere Temperatur ein. Siehe „Beschreibung der Betriebsarten“.
Das Klimagerät funktioniert aber kühlt nicht ab / heizt nicht auf	Der Filter ist schmutzig oder verstopft. Filter reinigen.Der Luftablass ist verstopft. Luftablass reinigen.Die eingestellte Temperatur ist nicht kompatibel. Im Kühlungs-Modus: Die eingestellte Temperatur ist zu hoch. Stellen Sie eine niedrigere Temperatur ein. Im Heizungs-Modus. Die eingestellte Temperatur ist zu niedrig. Stellen Sie eine höhere Temperatur ein.
Das Klimagerät wird zu of ein- und ausgeschaltet	Das Klimagerät ist nicht für Ihren Raum richtig dimensioniert. Prüfen Sie die Kühl-/Heizleistungen Ihres tragbaren Klimageräts. Tragbare Klimageräte sind als zusätzliche Kühl-/Heizgeräte für begrenzte Bereiche entwickelt worden.Der Filter ist schmutzig oder verstopft. Filter reinigen.Im Kühlungsmodus: Der Raum ist zu warm oder es ist zu viel Dampf vorhanden (Garen mit nicht abgedeckten Töpfen, duschen usw.). Schalten Sie die Absaughaube ein, um den Dampf oder die Hitze zu entsorgen. Verwenden Sie keine wärmeerzeugenden Geräte während den wärmsten Tagesstunden. Im Heizungsmodus: Die Umgebungstemperatur ist zu hoch. Schalten Sie Ihr Klimagerät nicht ein, wenn die Umgebungstemperatur zu hoch ist.Die Geräteblende ist blockiert. Installieren Sie das Klimagerät an einem Ort, wo die Blende nicht durch Vorhänge, Jalousien, Möbel usw. behindert wird.Die Außentemperatur ist niedriger als 18°C. Verwenden Sie nicht Ihr Klimagerät zum Kühlen, wenn die Außentemperatur weniger als 18°C beträgt.

INSTALLATIONSANFORDERUNGEN

Werkzeuge und mitgeliefertes Zubehör

Bereiten Sie die nötigen Werkzeuge vor, bevor Sie mit der Installation beginnen. Lesen Sie die vorliegenden Anweisungen aufmerksam und folgen Sie ihnen.

Benötigte Werkzeuge

• Philips Schraubendrehen
- Säge
- Bleistift
- Schere
- Maßband
- Akku-Bohrer und Bohrer zu 1/8" oder kleiner

Mitgeliefertes Zubehör

Kontrollieren Sie, ob alle Teile in der Packung enthalten sind.

Aufstellungsort - Anforderungen

HINWEIS:

• Der Ablassschlauch ermöglicht es das Klimagerät in einem Abstand von 60 bis 163 cm von einem Fenster oder einer Tür aufzustellen.
• Tragbare Klimagerät sind als zusätzliche Kühlgeräte für begrenzte Bereiche entwickelt worden.
• Um eine einwandfreie Belüftung zu gewährleisten, halten Sie den erforderlichen Abstand von mindestens 60 cm zwischen dem Luftausgang und der Wand oder anderen Hindernissen ein.
  • Luftausgang nicht verstopfen.
• Achten Sie darauf, dass der untere Ablass zugänglich bleibt.

Elektrischer Anschluss - Anforderungen

• Das tragbare Klimagerät muss an eine geerdete Steckdose zu 220-240 V 50 Hz, 20A angeschlossen werden.
• Wir empfehlen zudem eine trage Sicherung oder einen Sicherheitsschalter vorzusehen.
  • Die elektrische Installation muss den örtlichen und nationalen Vorschriften entsprechen und muss von einem qualifizierten Elektriker vorgenommen werden. Im Zweifelsfall, wenden Sie sich an einen qualifizierten Elektriker.

Stromkabel anschließen:

Den Stecker in eine geerdete Steckdose stecken.

HINWEIS:

- Ein beschädigtes Stromkabel darf nicht repariert sondern muss mit einem neuen Stromkabel ersetzt werden. Sie können es beim Hersteller beziehen.

A. Schaumdichtung
B. Ablassschlauch mit Verbindungsstück
C. 1/2" Schrauben (4)
D. 34 " Schrauben (4)
E. Fensterbefestigungsbügel
F. Regenschutzabdeckung
G. Außenteil Fensterführung
H. Innenteil Fensterführung (2)
I. Mutter (4)
J. Dichtung (4)
K. Unterlegscheibe (4)
L. Bolzen (4)

INSTALLATIONSANLEITUNG

Auspacken des Klimageräts

Entfernen des Verpackungsmaterials

• Entfernen und entsorgen Sie das Verpackungsmaterial. Entfernen Sie Klebeband- und Klebstoffrückstände von den Oberflächen, bevor Sie das Klimagerät einschalten. Reiben Sie hierfür mit den Fingern und einer kleinen Menge Flüssigspülmittel über die Klebstoffrückstände. Wischen Sie die Oberfläche mit warmem Wasser ab und trocknen Sie sie.
• Verwenden Sie zum Entfernen von Klebeband- oder Klebstoffrückständen weder scharfe Gegenstände noch Alkohol, entflammbare Flüssigkeiten oder Scheuermittel. Diese Produkte können die Oberfläche des Klimageräts beschädigen.

Installation des tragbaren Klimageräts

Anbringen des Abluftschlauchs und des Adapters

I. Rollen Sie die Klimaanlage an den gewünschten Standort. Siehe hierzu "Standortvoraussetzungen".
2. Setzen Sie den Schlauchadapter in den Schlitz an der Rückseite der Klimaanlage ein.
3. Schieben Sie den Adapter nach unten, damit der Schlauch in dieser Position fixiert ist.

A. Lufteinlass f. Verdunster
B. Schlauchadapter
C. Flexibler Abluftschlauch
D. Adapter für Fensterauslass

Installation für offenen Fenstertyp

I. Darauf achten, dass die Fensterauslassdüse am Schlauch befestigt ist
2. Das Fenster öffnen und die Auslassdüse am Fenster anbringen
3. Den Auslassschlauch verlängern und das Fenster so fest schließen, dass die Auslassdüse fest eingeklemmt ist

Achtung: nur für Kühlbetrieb empfohlen

Für den Heizbetrieb empfehlen wir die feste Installation des tragbaren Klimageräts durch Verwendung eines Schiebekits für das Fenster, oder durch Ausschneiden einer Öffnung an einem Fenster, an der der Schlauch sicher befestigt wird, oder durch Verwendung einer Ventilationsöffnung, die bereits in Ihrem Haus besteht.

Installation für Schiebefenster

Senkrechtes Schiebefenster Waagerechtes Schiebefenster

Der Fensterschieberkit eignet sich für die meisten üblichen waagerechten und senkrechten Fensterinstallationen. Bei bestimmten Fenstertypen kann jedoch eine Anpassung des Kits erforderlich sein.

I. Setzen Sie den Fensterauslassadapter in den Fensterschieberkit ein.
2. Befestigen Sie den Fensterauslassadapter mit den 4 (mitgelieferten) Schrauben am Fensterschieberkit.
3. Befestigen Sie den Regenschutz mit den beiden zuvor gelösten Schrauben, den Dichtungen und den Muttern.

HINWEIS: Die Öffnungen im Fensterschieberkit sind so angeordnet, dass der Regenschutz bei vertikaler oder horizontaler Installation angebracht werden kann.

A. Lage der Schrauben
B. Fensterschieberkit
C. Adapter für Fensterauslass

Regenschutz - Vertikale Installation Regenschutz - Horizontale Installation

A. Adapter für Fensterauslass
B. Regenschutz
C. Abluftgitter
D. Fensterschieberkit

A. Adapter für Fensterauslass
B. Regenschutz
C. Abluftgitter
D. Fensterschieberkit

1. Öffnen Sie das Fenster.
2. Messen Sie die Fensteröffnung aus.

- Ist die Fensteröffnung zu schmal für den Fensterschieberkit, dann entfernen Sie den inneren Schieberabschnitt aus dem Fensterschieberkit.

• Sägen Sie mit einer Säge den inneren Schieberabschnitt so aus, dass die Fensteröffnung passt.
• Setzen Sie den inneren Schieberabschnitt in den äußeren Schieberabschnitt des Fensterschieberkits.

A. Innerer Schieberabschnitt
B. Äußerer Schieberabschnitt

1. Setzen Sie den Fensterschieberkit in das Fenster ein und passen Sie es an die Fensterbreite an. Der Regenschutz muss an der Fensteraußenseite angebracht werden.

HINWEIS: Bei einer Fensterinstallation im Erdgeschoss kann der Fensterschieberkit vertikal mit der Fensterschieberkitöffnung an der Unterseite installiert werden.

1. 1. Setzen Sie die 1/2 Zoll Schraube (mitgeliefert) in die Öffnung im inneren Schieberabschnitt ein, der dem Ende des äußeren Schieberabschnitts des Fensterschieberkits am nächsten liegt.

2. Schließen Sie das Fenster, bis es am Fensterschieberkit aufliegt und dieses festhält.

A. ½ Zoll Schraube (mitgeliefert)
B. Innerer Schieberabschnitt
C. Äußerer Schieberabschnitt

A. Zur tragbaren Klimaanlage
B. Außen
C. Regenschutz
D. Fensterschieberkit
E. Adapter für Fensterauslass

F.Flexibler Abluftschlauch

Komplette Installation:

1. Setzen Sie die Scheibenhalterung auf die Oberseite des unteren Fensters und an den oberen Scheibenrahmen an.
2. Bohren Sie mit einem 1/8 Zoll Bohrer ein Startloch durch die Öffnung in der Halterung.

3. Befestigen Sie die Scheibenhalterung am Scheibenrahmen mit einer ^3/_4 Zoll Schraube, damit die Scheibe sicher in dieser Position gehalten wird.

4. Setzen Sie die Schaumstoffdichtung hinter der Oberseite des unteren Scheibenrahmens ein. Sie sollte an der Scheibe des oberen Fensters anliegen.

A. Oberer Scheibenrahmen
B. Scheibenhalterung

A. Oberseite des unteren Scheibenrahmens
B. Schaumstoffdichtung

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

I. Prüfen Sie, ob das Problem anhand der in Kapitel Fehlersuche beschriebenen Punkte gelöst werden kann.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Sollte die Störung nach den o.g. Kontrollen weiterhin bestehen, rufen Sie bitte den nächstliegenden Kundendienst an.

Geben Sie dabei stets Folgendes an:

• eine kurze Beschreibung der Störung;
• genaues Modell des Klimageräts;
• Service-Nummer (Ziffer hinter dem Wort Service auf dem Typenschild) an der Rückseite des Geräts. Die Servicenummer finden Sie auch im Garantiebuch.
• Ihre vollständige Anschrift;
• Ihre Telefonnummer.

Falls eine Reparatur erforderlich sein sollte, wenden Sie sich bitte an eine zugelassene

Kundendienststelle (die den Einsatz von Originalersatzteilen und eine sachgerechte Reparatur garantiert).

Die Originalquittung muss vorgelegt werden. Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualität des Produkts beeinträchtigen.

SERVICE

0000 000 00000
