BEDIENUNGSANLEITUNG HU282PPS HANNSPREE

Dieses Digitalgerät der Klasse B erfüllt sämtliche Anfoderungen der Canadian Interference-Causing Equipment Regulation.

【Optional, je nach ausgewähltem Modell】

Dieses Gerät erfüllt die Anforderungen der EMV-Direktive 2004/108/EC (Elektromagnetische Verträglichkeit) sowie die Normen 2006/95/EC und 93/68/EEC (Niederspannungsdirektive).

【Optional, je nach ausgewähltem Modell】

Steckdosen müssen frei zugänglich sein und sich in der Nähe des Gerätes befinden.

Bemerkung zu den Warenzeichen:

Hanns.G-Produkte beinhalten High-Definition Multimedia Interface-(HDMI™) Technologie.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Markenvon HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

HINWEISE ZUM RECYCLING

Uns, der HANNspree, ist Umweltschutz sehr wichtig. Wir glauben fest daran, dass unsere Programme zum Schutz der Umwelt zur Erhaltung einer gesunden Erde beitragen. Dies erreichen wir durch vernünftige Verarbeitung und geeignete Recyclingmaßnahmen zum Ende der Produktlebenszeit von IT-Produkten.

Diese Geräte enthalten recyclingfähige Materialien, die wiederverwendet und erneut zur Herstellung brandneuer technischer Wunderwerke eingesetzt werden können. Allerdings können sonstige Materialien als gefährliche und giftige Substanzen eingestuft sein. Wir möchten Sie nachdrücklich ermutigen, dieses Produkt ordnungsgemäß zu entsorgen. Die folgenden Kontaktadressen können Ihnen dabei behilflich sein.

Wenn Sie weitere Informationen wünschen, besuchen Sie bitte

http://www.hannspree.eu/

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE ....5

VORSICHTSMASSNAHMEN....5

BESONDERE HINWEISE FÜR LCD-MONITORE 6

VOR DER INBETRIEBNAHME DES MONITORS......7

MERKMALE 7

PRÜFEN DES PRODUKTKARTONINHALTS 7

INSTALLATIONSANLEITUNG......8

STROMVERSORGUNG 8

DEN BILDSCHIRM AUF DIE WANDMONTAGE VORBEREITEN ...... 9

BEDIENELEMENTE UND ANSCHLÜSSE 10

ANPASSEN DES BETRACHTUNGSWINKELS....11

BEDIENUNGSANLEITUNG 12

ALLGEMEINE ANWEISUNGEN 12

VORDERSEITE DES GERÄTS 13

SO PASSEN SIE EINE EINSTELLUNG AN ....15

PLUG&PLAY 18

TECHNISCHE UNTERSTÜTZUNG (HÄUFIG GESTELLTE FRAGEN)......19

FRAGEN & ANTWORTEN ZU ALLGEMEINEN PROBLEMEN ...... 19

FEHLERMELDUNG & MÖGLICHE LÖSUNGEN ....21

ANHANG 23

SPEZIFIKATIONEN....23

SICHERHEITSHINWEISE

1. An diesem Produkt vorgenommene Änderungen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Verlust der Betriebsberechtigung des Benutzers führen.
2. Um Emissionsgrenzwerte einzuhalten, müssen gegebenenfalls abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden.
3. Der Hersteller übernimmt keine Verantwortung für Störungen des Radio- oder Fernsehempfangs, die durch unautorisierte Änderungen an diesem Gerät verursacht werden. Es obliegt der Verantwortung des Benutzers, solche Störungen zu beheben.
4. Verwenden Sie nur vom Hersteller angegebene Zusatzgeräte/Zubehörteile.

WARNUNG:

Setzen Sie diesen Monitor niemals Regen oder Feuchtigkeit aus, um die Gefahr eines Feuers oder Stromschlags zu vermeiden. Im Inneren des Monitors liegen gefährliche Hochspannungen an. Öffnen Sie daher nicht das Gehäuse. Überlassen Sie Reparaturarbeiten ausschließlich qualifizierten Personen.

VORSICHTSMASSNAHMEN

• Verwenden Sie den Monitor nicht in der Nähe von Wasser, z. B. in der Nähe einer Badewanne, eines Waschbeckens, eines Spülbeckens, einer Wäschewanne, eines Schwimmbeckens oder in einem feuchten Keller.
• Stellen Sie den Monitor auf keine instabilen Rollwägen, Ständer oder Tische. Das Abstürzen des Monitors kann zu Verletzungen und schweren Schäden am Gerät führen. Verwenden Sie ausschließlich vom Hersteller empfohlene oder mit dem Monitor mitgelieferte Rollwägen oder Ständer. Falls Sie den Monitor an einer Wand oder in einem Regal montieren, verwenden Sie einen vom Hersteller empfohlenen Montagesatz und befolgen Sie die Montageanweisungen.
• Schlitze und Öffnungen an der Rück- und Unterseite des Gehäuses dienen der Lüftung. Achten Sie darauf, dass diese Öffnungen nie blockiert oder verdeckt sind, um einen zuverlässigen Betrieb des Monitors zu gewährleisten und ihn vor Überhitzung zu schützen. Stellen Sie den Monitor nicht auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche auf. Stellen Sie den Monitor nicht in der Nähe oder über einem Heizstrahler oder Heizkörper auf. Stellen Sie den Monitor nur dann in einem Bücherregal oder Schrank auf, wenn eine ausreichende Belüftung gewährleistet ist.
• Der Monitor sollte nur über eine auf dem Etikett angegebene Stromquelle versorgt werden. Falls Sie nicht sicher sind, welche Stromversorgung an Ihrem Standort vorherrscht, setzen Sie sich bitte mit Ihrem Händler oder Ihrem örtlichen Stromversorgungsunternehmen in Verbindung.
• Schließen Sie das Gerät während eines Gewitters oder wenn es längere Zeit nicht verwendet werden soll von der Stromversorgung ab. Dadurch wird der Monitor vor Schäden aufgrund von Überspannungen geschützt.
• Überlasten Sie keine Steckdosenleisten und Verlängerungskabel. Eine solche Überlastung kann zu Feuerausbruch oder Stromschlägen führen.
• Führen Sie niemals Gegenstände in die Schlitze des Monitorgehäuses ein. Andernfalls könnten Kurzschlüsse auftreten, die zu einem Feuer oder Stromschlägen führen. Verschütten Sie niemals Flüssigkeiten auf dem Monitor.
• Versuchen Sie nicht, den Monitor selbst zu warten oder zu reparieren. Durch das Öffnen oder Entfernen der Abdeckungen können Sie gefährlichen Spannungen und anderen
• Gefahren ausgesetzt werden. Überlassen Sie jegliche Wartungs- und Reparaturarbeiten qualifiziertem Fachpersonal.
  • Die Steckdose sollte sich in der Nähe des Geräts befinden und ungehindert zugänglich sein.

BESONDERE HINWEISE FÜR LCD-MONITORE

Die folgenden Symptome sind für LCD-Monitore normal und stellen keinen Hinweis auf ein Problem dar.

- Aufgrund der Beschaffenheit fluoreszierenden Lichts kann der Bildschirm bei der ersten Verwendung flackern. Schalten Sie das Gerät mit Hilfe des Netzschalters aus und wieder ein, um zu überprüfen, ob das Flackern verschwindet.

- Je nach dem Desktop-Muster, das Sie verwenden, kann es vorkommen, dass Sie auf dem Bildschirm geringfügig ungleichmäßige Helligkeit feststellen.

- Der LCD-Bildschirm verfügt über mindestens 99,99 % effektive Pixel. Bei 0,01 % oder weniger der Pixel kann es vorkommen, dass sie nie oder ständig angezeigt werden.

- Aufgrund der Beschaffenheit eines LCD-Bildschirms kann beim Umschalten des Bilds ein Nachbild des vorherigen Bildschirms zurückbleiben, wenn dasselbe Bild mehrere Stunden lang angezeigt wurde. In diesem Fall wird der Bildschirm langsam wiederhergestellt, entweder durch wechselnde Bilder oder durch das Ausschalten des Geräts für mehrere Stunden.

- Wenn der Bildschirm plötzlich willkürlich blinkt oder das Hintergrundlicht ausfällt, wenden Sie sich zwecks Reparatur an Ihren Händler oder Kundendienst. Versuchen Sie nicht, den Monitor selbst zu reparieren.

VOR DER INBETRIEBNAHME DES MONITORS

MERKMALE

• 71.1-cm- / 28-Zoll-TFT-Farb-LCD-Breitbildschirm
- Klare, gestochen scharfe Anzeige für Windows
- ERP
- GP Green Product
• Ergonomisches Design
- Platzsparendes, kompaktes Design

PRÜFEN DES PRODUKTKARTONINHALTS

Die Produktverpackung sollte die folgenden Teile enthalten:

LCD Monitor

Kabel und Benutzerhandbuch

Netzkabel

Warranty

Gewährleistungskarte (optional)

Quick Guide

Schnellanleitung

Audio-Kabel (optional)

DVI Cable (optional)

INSTALLATIONSANLEITUNG

INSTALLIEREN
ENTFERNEN

ABBILDUNG 1. INSTALLIEREN UND ENTFERNEN DES STÄNDERS

INSTALLATION:

1. Richten Sie den Monitor mit der Öffnung im Standfuß aus.
2. Beachten Sie, dass der längere Abschnitt des Standfußes nach vorne weist.
3. Rasten Sie den Monitor im Standfuß ein. Ein deutliches Klicken bestätigt, dass der Standfuß richtig befestigt ist.
4. Prüfen Sie, ob der Monitor ordnungsgemäß am Standfuß befestigt ist, indem Sie sich auf der Unterseite des Standfußes vergewissern, dass die Klemmen komplett im Standfuß eingerastet sind.

DEMONTAGE:

1. Drehen Sie den Monitor auf den Kopf.
2. Lösen Sie die Schraube, die den Monitor in Position hält.
3. Drücken und halten Sie die 2 Klemmen, während Sie den Standfuß vom Monitor abziehen.

STROMVERSORGUNG

VERSORGUNGSQUELLE:

DEN BILDSCHIRM AUF DIE WANDMONTAGE VORBEREITEN

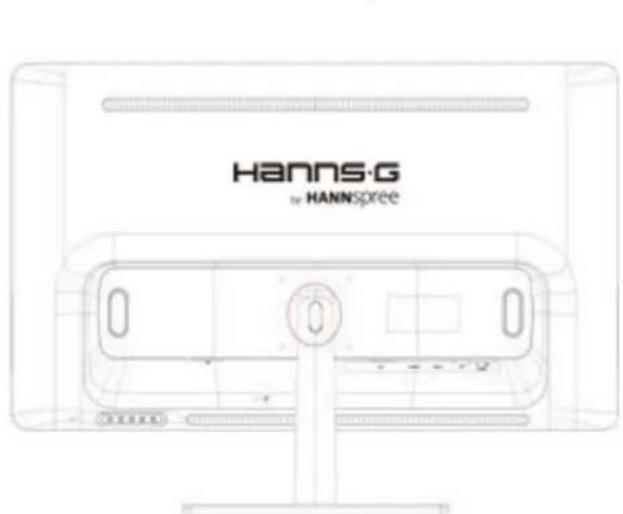

STÄNDER ABNEHMEN:

1. Trennen Sie sämtliche Kabel und sonstige Anschlüsse vom Bildschirm, damit es nicht zu Beschädigungen kommt.
2. Legen Sie den Bildschirm zu dessen Schutz vorsichtig auf eine flache, weiche Unterlage (Decke, Schaumstoff, Tuch, etc.).
3. Drücken Sie die Seiten zusammen; die Kunststoff-Haltenasen werden freigegeben. Ziehen Sie die Ständerabdeckung nun ab.
4. Entfernen Sie die Schrauben, damit die Ständerbasis entfernt werden kann.

Bildschirm an der Wand montieren:

1. Erwerben Sie eine VESA-kompatible Wandhalterung: VESA 75×75, 4 holes, M4, 7mm, 8kg
2. Markieren Sie die gewünschte Position des Bildschirms an der Wand.
3. Befestigen Sie die Wandhalterung sicher an der Wand.
4. Montieren Sie den Bildschirm über die vier Montagelöcher an der Rückseite und in der Mitte des Bildschirms an der Wandhalterung.

• Bitte lesen Sie sich die Anweisungen zur Wandmontage durch; dadurch gewährleisten Sie ein möglichst optimales Ergebnis.
• Der Abstand der Montagelöcher beträgt sowohl horizontal als auch vertikal 75 mm.
  • Erforderlicher Schraubentyp (metrisch): M4, 7 mm lang.
• Der Ständer des Bildschirms kann mit einem Tisch oder einer anderen stabilen Unterlage verschraubt werden; nutzen Sie dazu die Bohrung an der Rückseite des Ständers.

BEDIENELEMENTE UND ANSCHLÜSSE

ANSCHLISSEN AN EINEN PC:

Schalten Sie Ihren Computer aus, bevor Sie die nachfolgenden Schritte durchführen.

1. Schließen Sie ein Ende des DVI-Kabels an der Rückseite des Monitors und das andere ende am DVI-Anschluss des Computers an.
2. Schließen Sie ein ende des HDMI Kabels (optional) an der Rückseite des Monitors und das andere Ende am HDMI Anschluss des Computers an.
3. Schließen Sie ein Ende des DP Kabels (optional) an den Anschluss an der Rückseite des Monitors, das andere Ende an den DP Anschluss des Computers an.
4. Schließen Sie das Audiokabel an der Audioeingangsbuchse des Monitors und Audio-Ausgang des PCs (grüner Anschluss).
5. Stecken Sie das eine Ende des Netzkabels mit dem Netzanschluss des LCD-Monitors und das andere Ende an einer Steckdose.
6. Schalten Sie den Monitor und Computer.

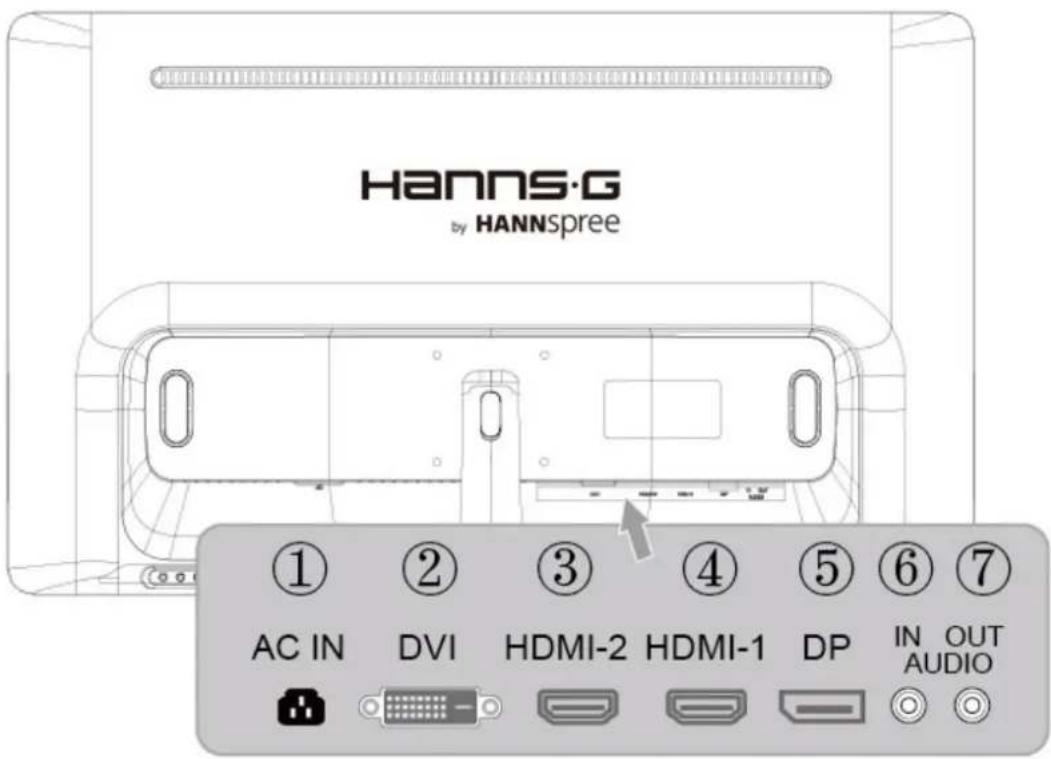

ABBILDUNG 2. ANSCHLISSEN AN EINEN PC

1 AC IN 2 DVI
3 HDMI-2 (1.4) 4 HDMI-1(4K)
5 DP Input 6 Audio Input
7 Audio out

ANPASSEN DES BETRACHTUNGSWINKELS

• Für eine optimale Betrachtung wird empfohlen, zunächst auf die volle Fläche des Monitors zu blicken und den Monitorwinkel anschließend nach persönlichen Vorlieben anzupassen.
• Halten Sie dabei den Ständer fest, damit der Monitor nicht kippt, wenn Sie dessen Winkel ändern.

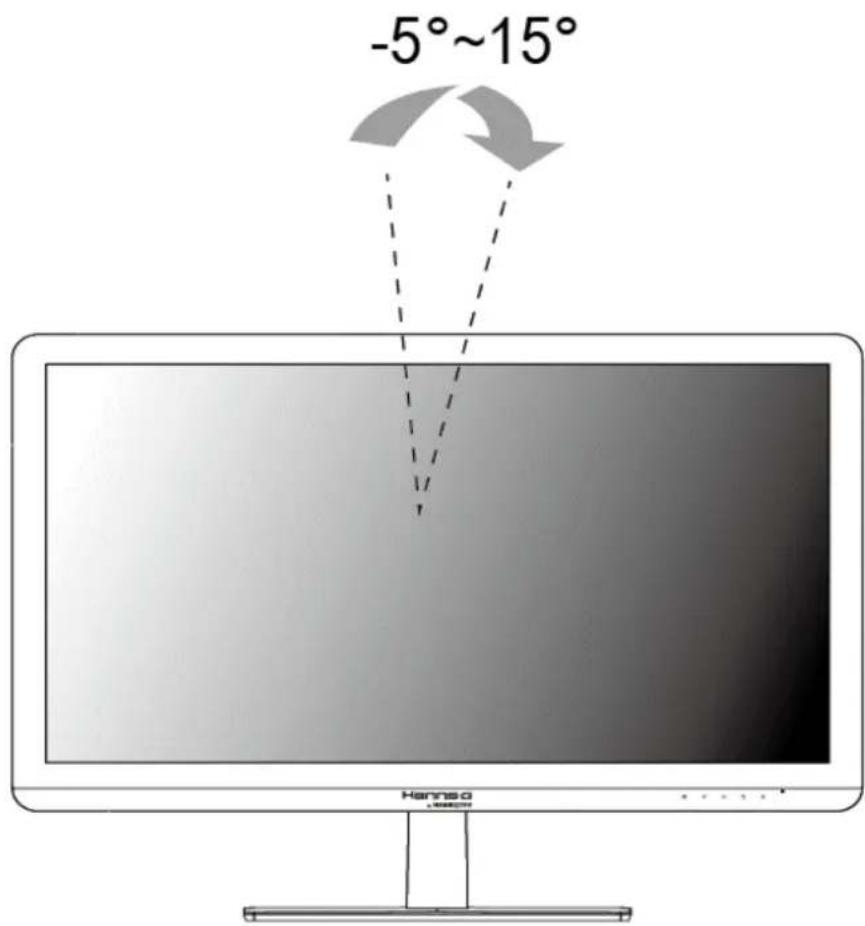

• Sie können den Winkel des Monitors von -5^ bis 15^ anpassen.

-5°~15° Hannsa LENECH

ABBILDUNG 3. MONITORWINKEL

HINWEIS:

• Berühren Sie nicht den LCD-Bildschirm, wenn Sie den Winkel ändern. Andernfalls könnte der LCD-Bildschirm beschädigt werden oder zerbrechen.
• Achten Sie darauf, Ihre Finger oder Hände nicht in den Scharnieren einzuklemmen, wenn Sie den Monitor kippen.

BEDIENUNGSANLEITUNG

ALLGEMEINE ANWEISUNGEN

Drücken Sie die Ein-/Aus-Taste, um den Monitor ein- oder auszuschalten. Die übrigen Bedientasten befinden sich vorne am Monitor (siehe Abbildung 4). Durch das Ändern von Einstellungen kann das Bild an Ihre persönlichen Vorlieben angepasst werden.

• Das Netzkabel sollte angeschlossen sein.
- Schließen Sie das Signalkabel am Monitor und an der VGA-Karte an.
- Drücken Sie die Ein-/Aus-Taste, um den Monitor einzuschalten. Die Netz-LED leuchtet auf.

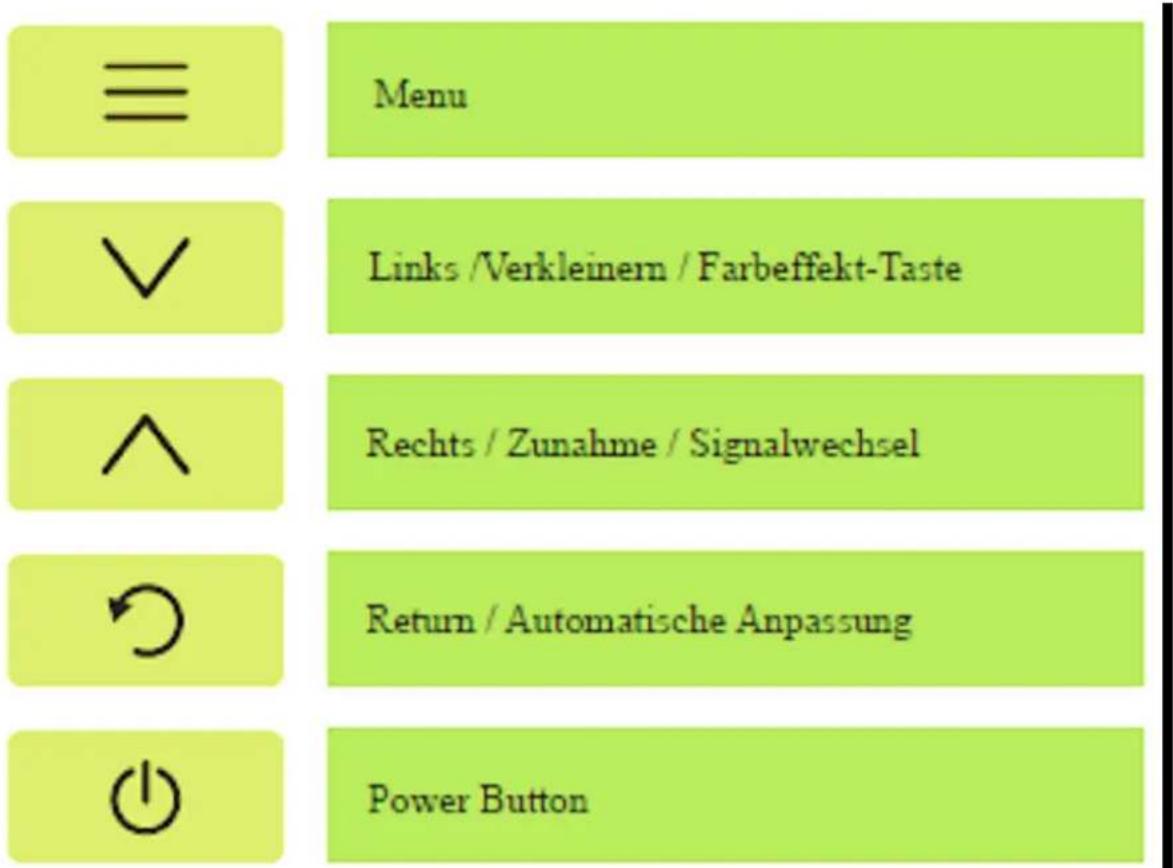

≡ Menu ✓ Links /Verkleinern / Farbeffekt-Taste ^ Rechts / Zunahme / Signalwechsel © Return / Automatische Anpassung Power Button

ABBILDUNG 4. BEDIENFELD-TASTEN

VORDERSEITE DES GERÄTS

• 【Power Button:

Drücken Sie diese Taste, um Ein- / Ausschalten der Macht des Monitors.

- Betriebsanzeige:

Grün - Eingeschaltet.

Grün flimmerfreies Energiesparmodus.

- MENU:

Drehen Sie das OSD-Menü auf beim ersten Mal. geben Sie die Untermenüs zu der zweiten Zeit.

- Passen

1. Passen Sie volle Schieberegler und Nummer.
2. Navigieren Sie durch die Symbole der Einstellungen, wenn OSD ist bzw. Anpassen einer Funktion, wenn Funktion aktiviert ist.

• 【】Taste:

.EXIT Haupt-OSD-Funktion.

- Hotkeys:

1. FARBEFFEKT:

Drücken Sie 【√】Taste, um Monitorfarbeffekt ändern. Gehören Standard-Modell, Spielmodell, Bild-Modell, Filmmodell, RTS-Modus FPS Modell und Fotomodell.

[Auto-Farbe Funktion] Drücken Sie diese Taste länger als drei Sekunden. (nur Analogeingang VGA-Modell)

2.Input Quellenwechsel:

Drücken Sie 【^】 Taste, um Monitorquelle zu ändern.

3.Bild AOTO EINSTELLUNG "Nur Analogeingang VGA-Modell"

Drücken Sie 【】 Taste startet 「Auto-Einstellung」 Funktion.

HINWEIS:

• Stellen Sie den Monitor nicht neben Wärmequellen wie Heizstrahlern oder Luftleitungen auf bzw. nicht an Orten, die direkter Sonneneinstrahlung, übermäßigem Staub, mechanischen Vibrationen oder Stoßeinwirkungen ausgesetzt sind.
• Heben Sie die Originalverpackung und das Verpackungsmaterial auf, da diese praktisch sind, falls Sie den Monitor transportieren müssen.
• Verpacken Sie den Monitor so, wie er ursprünglich ab Werk geliefert wurde, um einen optimalen Transportschutz zu gewährleisten.
• Reinigen Sie den Monitor regelmäßig mit einem weichen Tuch, um sein neuwertiges Aussehen zu erhalten. Hartnäckige Flecken können mit einem leicht mit einem milden Reinigungsmittel befeuchteten Tuch entfernt werden. Verwenden Sie niemals starke Reinigungsmittel wie Verdünnung, Benzol oder aggressive Reiniger, da diese das Gehäuse beschädigen. Schließen Sie den Monitor aus Sicherheitsgründen stets von der Stromversorgung ab, bevor Sie ihn reinigen.

SO PASSEN SIE EINE EINSTELLUNG AN

HELLIGKEIT	Stellen Sie den Helligkeitswert des Displays nach Ihren Wünschen. Wählen Sie 「HELLIGKEIT」 Option, um den Helligkeitswert einzustellen.
KONTRAST	Stellen Sie den Kontrastwert des Displays nach Ihren Wünschen. Wählen Sie 「KONTRAST」 Option, um den Kontrastwert einstellen.
SCHWARZ EINS.	Stellen Sie den Schwarz EQUALIZER Wert der Anzeige nach Geschmack ein. Wählen Sie 「SCHWARZ EINS.」 Option, um den Kontrastwert einstellen.
ZEIGEN
AUTO. EINSTELL.	Die Auto-Einstellungsfunktion wird verwendet, um die 「H Position」, 「V Position」, 「TAKT」 und 「Phase」 zu optimieren. [Für nur VGA-Eingang]
H-POSITION	Wählen Sie die 「H-POSITION」 Option, um die Bildschirmanzeige nach links oder rechts zu verschieben. Geben Sie die Option aus, und stellen Sie den Pegel. [Für nur VGA-Eingang]
V-POSITION	Wählen Sie die 「V-POSITION」 Option, um die Bildschirmanzeige nach oben oder unten zu verschieben. Geben Sie die Option aus, und stellen Sie den Pegel. [Für nur VGA-Eingang]
TAKT	Wählen Sie die Option 「TAKT」, um das vertikale Flimmern von Zeichen auf dem Bildschirm zu verringern. Geben Sie die Option aus, und stellen Sie den Pegel. [Für nur VGA-Eingang]
FOKUS	Wählen Sie die 「FOKUS」 Option, um das horizontale Flimmern von Zeichen auf dem Bildschirm zu verringern. Geben Sie die Option aus, und stellen Sie den Pegel. [Für nur VGA-Eingang]
SCHÄRFE	Wählen Sie die 「SCHÄRFE」 Option, um die Schärfe des Displays einstellen. Setzen Sie den Wert von 0 bis 4
FARBE
FARBTEMP.	Stellen Sie die Farbtemperaturwert des Displays nach Ihren Wünschen: SRGB, Benutzer, 9300, 6500, 5800.
USER	Bewegen Sie den Cursor an den Benutzer und wählen ihn,1. Um Rot anzupassen, rufen Sie die Option 「RED」 auf und passen Sie die Ebene.2. Um Grün anzupassen, rufen Sie die Option 「GREEN」 auf und passen Sie die Ebene.3. Um Blau anzupassen, rufen Sie die Option「BLUE」auf und passen Sie die Ebene.
OKO	Passen Sie die Farbwirkung Wert des Displays nach Ihren Wünschen: Standard, Spiel, Film, Foto, FPS1, RTS
GAMMA	Stellen Sie den Gammawert der Anzeige nach Geschmack ein: Aus, 1,8, 2,0, 2.2,2.4
FARBTON	Stellen Sie den Farbtonwert des Displays nach Ihren Wünschen. Wählen Sie「FARBTON」Option, um den Kontrastwert einstellen.
SÄTTIGUNG	Stellen Sie den Sättigungswert des Displays nach Ihren Wünschen. Wählen Sie「SÄTTIGUNG」Option, um den Kontrastwert einstellen.
LOW BLAU	Stellen Sie die Low Blaues Licht Wert des Displays nach Ihren Wünschen:
FPRTSCHR. SETTING
DP OPTION	Wählen Sie die「DP OPTION」Option, um die Funktion 1.2 oder 1.1 zu wechseln.
DDCCI	Wählen Sie die「DDCCI」Option, um die Funktion ein- oder auszuschalten AUS EIN
ULTRA-HELL	Stellen Sie die Ultra-Vivid Wert der Anzeige nach Geschmack ein: AUS,TIEF ,MITTE HOCH
BILDFORMAT	Stellen Sie den Bildformat des Displays nach Ihren Wünschen 16:9, 4:3, 5:4, 1:1
DP EDID	Stellen Sie die DP-EDID-Wert der Anzeige nach Geschmack ein: 4K2K @60 Hz, 1080P, 2560x1440, 4K2K @ 30Hz
OD EDID	Wählen Sie die「OD」Option, um die Funktion ein- oder auszuschalten AUS EIN
EINGANG SETTING
EINGANG SETTING	Wählen Sie die "Eingabeeinstellung" Option, um unter den VGA, DVI, HDMI-Quelle ändern.
AUDIO SETTING
LAUTSTARKE	Wählen Sie die「LAUTSTARKE」Option, um die Lautstärke zu ändern. Geben Sie die Option aus, und stellen Sie den Pegel. [Diese Funktion ist nur für Modelle mit integriertem Audio.]● Eine hohe Lautstärke kann Gehörschäden .
STUMM	Wählen Sie die Option「STUMM」, um die Funktion ein- oder auszuschalten. [Die Verfügbarkeit dieser Funktion hängt von dem ausgewählten Modell.Adjusting the volume while muted cancels Mute mode.]
AUDIOQUELLE	Stellen Sie die Audioquelle Wert des Displays nach Ihren Wünschen: Auto, Analog, Digital.
ANDERE SETTING
SPARACHE	Wählen Sie「SPRACHE」Option, um die Sprache des OSD ändern. Geben Sie die Option aus, und wählen Sie eine Sprache.
OSD H-POSITION	Wählen Sie「OSD H-POSITION」Option, um die horizontale Position des OSD-Menüs anzupassen. Geben Sie die Option aus, und stellen Sie den Pegel.
OSD V-POSITION	Wählen Sie「OSD V-POSITION」Option, um die vertikale Position des OSD-Menüs anzupassen. Geben Sie die Option aus, und stellen Sie den Pegel.
MENU TIME	Wählen Sie die「MENU TIME」Option, um die Schärfe des Displays einstellen. Setzen Sie den Wert von 10 bis 60
TRANSPARENCY	Wählen Sie「TRANSPAR.」können Sie die Transparenz des OSD-Menüs anzupassen. Geben Sie die Option aus, und stellen Sie den Pegel..
RESET	Wählen Sie die「RUCKSETZEN」Option, um die Standardeinstellungen des Monitors wiederherzustellen. Dadurch werden die aktuellen Einstellungen zu löschen. Rufen Sie die Option, und wählen Sie Ein oder Aus.
INFORMATION	Zeigt input setting / Vertikalfrequenz / Auflösung Informationen.

PLUG&PLAY

Plug&Play DDC2B

Dieser Monitor verfügt über VESA DDC2B Funktionalität nach VESA DDC STANDARD. Dies ermöglicht es dem Monitor, dem Hostsystem seine Identität und, je nach verwendeter DDC-Stufe, zusätzliche Informationen über seine Anzeigemöglichkeiten mitzuteilen. Das DDC2B ist ein bidirektionaler Datenkanal, der auf dem I²C-Protokoll beruht. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.

ERHÄLT DIESER MONITOR KEIN VIDEOEINGANGSSIGNAL, ERWECKT ER DEN ANSCHEIN, NICHT ZU FUNKTIONIEREN. FÜR DEN ORDNUNGSGEMÄSSEN BETRIEB DIESES MONITORS MUSS EIN VIDEOEINGANGSSIGNAL VORHANDEN SEIN.

TECHNISCHE UNTERSTÜTZUNG (HÄUFIG GESTELLTE FRAGEN)

FRAGEN & ANTWORTEN ZU ALLGEMEINEN PROBLEMEN

PROBLEM & FRAGE MÖGLICH BEHEBUNG
Netz-LED leuchtet nicht.	*Prüfen Sie, ob der Netzschalter auf die Position ON [EIN] gestellt ist.*Das Netzkabel sollte angeschlossen sein.
Kein Plug&Play	*Prüfen Sie, ob das PC-System Plug&Play-kompatibel ist.*Prüfen Sie, ob die Videokarte Plug&Play-kompatibel ist.*Prüfen Sie, ob die Kontakt-Pins an den VGA, DVI oder HDMI -Steckern verbogen sind
Der Bildschirm ist zu dunkel oder zu hell.	*Passen Sie Kontrast und Helligkeit an.
Bild vibriert, oder ein Wellenmuster ist im Bild vorhanden.	*Entfernen Sie elektrische Geräte, die elektrische Störungen verursachen könnten.
Die Netz-LED ist aktiv (Grünes), aber es ist kein Video oder kein Bild zu sehen.	*Der Netzschalter des Computers sollte in der Position EIN sein.*Die Videokarte des Computers sollte vollständig in ihren Steckplatz geschoben sein.*Vergewissern Sie sich, dass das Videokabel des Monitors ordnungsgemäß am Computer angeschlossen ist.*Prüfen Sie das Videokabel des Monitors und vergewissern Sie sich, dass keine Stifte verbogen sind.*Vergewissern Sie sich, dass der Computer aktiv ist, indem Sie die Taste CAPS LOCK auf der Tastatur drücken und gleichzeitig die LED CAPS LOCK beobachten. Die LED sollte sich EIN oder AUS schalten, wenn Sie die Taste CAPS LOCK drücken.
Eine der Grundfarben (ROT, GRÜN oder BLAU) fehlt.	*Prüfen Sie das Videokabel des Monitors und vergewissern Sie sich, dass keine Stifte verbogen sind.
Das Bild ist auf dem Bildschirm nicht zentriert oder die Größe stimmt nicht.	*Passen Sie die Pixelfrequenz mit CLOCK [TAKT] und PHASE [PHASE] an oder drücken Sie die Funktionstaste ( ) .
Das Bild weist Farbdefekte auf. (Weiß wirkt nicht Weiß.)	*Passen Sie die RGB-Farben an oder wählen Sie eine Farbtemperatur aus.
Die Bildschirm-Auflösung muss eingestellt werden	*Unter Windows 2000/ME/XP klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Desktop und wählen Eigenschaften>Einstellungen>Bildschirmauflösung. Stellen Sie die Auflösung mit dem Schieberegler ein und klicken Sie auf Übernehmen.
Der integrierte Lautsprecher des Monitors gibt keinen Ton ab	*Stellen Sie sicher, dass das PC-Audioausgabekabel mit dem Anschluss "LINE IN" am Monitor verbunden ist.*Stellen Sie sicher, dass die Lautstärke auf einen ausreichenden Pegel eingestellt ist.*Prüfen Sie die Einstellung unter "System" > "Silence" (Stumm) im OSD-Menü des Monitors.

*Wenn der HDMI-Anschluss verwendet wird, aber kein Ton zu hören ist, dann stellen Sie bitte den AUDIOEINGANG auf PC ein und stellen sicher, dass das PC-Audioausgabekabel mit dem Anschluss "LINE IN"(or AUDIO IN) am Monitor verbunden ist. [Nur bei HDMI-Eingang]

Anhang bezüglich Windows 7 / Windows 8

Wenn unter Windows 7/ Windows 8 Probleme bei der Anzeige auftreten, befolgen Sie bitte die nachstehenden Schritte:

1. Stellen Sie sicher, dass Ihr PC (die Hardware-Anforderungen) Windows 7/ Windows 8 unterstützt.
2. Vergewissern Sie sich davon, dass Ihre Grafikkarte Windows 7/ Windows 8 unterstützt.
3. Falls Ihre Grafikkarte Windows 7/ Windows 8 unterstützt, installieren Sie bitte den aktuellsten Windows 7/ Windows 8-Treiber Ihrer Grafikkarte.

Wir empfehlen Folgendes:

1. Installieren Sie den aktuellsten Windows 7/ Windows 8-Treiber Ihrer Grafikkarte.
2. Versuchen Sie es mit der Nutzung der empfohlenen Bildschirmauflösung, die vom Monitor unterstützt wird.
3. Falls die empfohlene Bildschirmauflösung nicht funktioniert, versuchen Sie es mit der zweiten empfohlenen Auflösung.

1 2
35,56cm / 14” (16:9) 1	366×768@60Hz 1366×	768@50Hz
39,6cm / 15.6” (16:9)	366×768@60Hz 1366×	768@75Hz
40,64cm / 16” (16:9) 1	366×768@60Hz 1366×	768@50Hz
43,2cm / 17” (16:10) 1	440×900@60Hz 1440×	900@75Hz
47cm / 18.5” (16:9) 13	66×768@60Hz 1366×7	68@75Hz
48,3cm / 19” (5:4) 128	0×1024@60Hz 1280×1	1024@75Hz
48,3cm / 19” (16:10) 1	440×900@60Hz 1440×	900@75Hz
51cm / 20” (16:9) 160	0×900@60Hz 1600×900	@50Hz
56cm / 22” (16:10) 16	80×1050@60Hz 1680×	1050@50Hz
54,6cm / 21.5” (16:9)58,4cm / 23” (16:9)60cm / 23.6” (16:9)62,5cm / 24.6 (16:9)68,6cm / 27” (16:9)	1920×1080@60Hz 1	920×1080@50Hz
70cm / 27.5” (16:10) 1	920×1200@60Hz 1920	×1200@50Hz

Sollten nach den oben genannten Verfahren immer noch Probleme bei der Anzeige auftreten, besuchen Sie bitte die Hanns.G-Kundendienstseite: http://www.hannspree.eu/en/monitors

Windows ist eine eingetragene Marke der Microsoft Corporation.

FEHLERMELDUNG & MÖGLICHE LÖSUNGEN

• CABLE NOT CONNECTED [KABEL NICHT ANGESCHLOSSEN] :

1. Prüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist. Sollte der Stecker lose sein, ziehen Sie die Schrauben des Steckers an.
2. Überprüfen Sie die Anschlussstifte des Steckers auf Schäden.

• INPUT NOT SUPPORT [EINGANG NICHT UNTERSTÜTZT]:

Ihr Computer ist auf einen ungeeigneten Anzeigemodus eingestellt. Stellen Sie den Anzeigemodus des Computers anhand der folgenden Tabelle ein.

TABELLE WERKSEITIG VOREINGESTELLTE TAKTUNGEN:

MODUS	AUFLÖSUNG	HORIZONTAL FREQUENZ (KHz)	VERTICAL FREQUENZ (Hz)
1	640×400 @70Hz 31.469	70.087
2	640×480 @60Hz 31.469	59.940
3	640×480 @67Hz 35.000	66.667
4	640×480 @72Hz 37.861	72.809
5	640×480 @75Hz 37.500	75.000
6	720×400 @70Hz 31.469	70.087
7	800×600 @56Hz 35.156	56.250
8	800×600 @60Hz 37.879	60.317
9	800×600 @72Hz 48.077	72.188
10	800×600 @75Hz 46.875	75.000
11	832×624 @75Hz 49.725	75.000
12	1024×768 @60Hz 48.363	60.004
13	1024×768 @70Hz 56.476	70.069
14	1024×768 @75Hz 60.023	75.029
15	1152×870 @75Hz 68.681	75.062
16	1152×864 @75Hz 67.500	75.000
17	1280×720 @60Hz 45.000	60.000
18	1280×960 @60Hz 60.000	60.000
19	1280×960 @75Hz 74.592	74.443
20	1280×768 @60Hz 47.776	59.870
21	1280×768 @75Hz 60.289	74.893
22	1280×1024 @60Hz 63.981	60.020
23	1280×1024 @75Hz 79.976	75.025
24	1360×768 @60Hz 47.712	60.015
25	1366×768 @60Hz 47.852	59.964
26	1440×900 @60Hz 55.469	59.901
27	1440×900 @75Hz 70.635	74.984
28	1400×1050 @60Hz 64.744	59.948

Benutzerhandbuch

39	1600×900 @60Hz 55.540	59.978
30	1680×1050 @60Hz 65.290	59.954
31	1920×1080 @60Hz 67.500	60.000
33	3840×2160 @60Hz 74.038	59.950

(Video-Modus)

MODUS	AUFLÖSUNG
1 640×480p @60Hz
2 720×480i @60Hz
3 720×480p @60Hz
4 720×576i @50Hz
5 720×576p @50Hz
6 1280×720p @60Hz
7 1920×1080i @50Hz
8 1920×1080i @60Hz
9 1920×1080p @50Hz
10 1920×1080p @60Hz

** Wir garantieren, dass der Monitor mit Interlace-Signal-Modus betrieben werden kann, aber wir garantieren nicht die Bildqualität.

ANHANG

SPEZIFIKATIONEN

LCD-Schirm	Treibersystem TFT-Farb-LCD
	Größe	71.1-cm- / 28-Zoll-Diagonale
	Pixelabstand 0.16mm(H) × 0.16mm(V)
Video	H-Frequenz 30KHz - 80KHz
	V-Frequenz 60Hz - 75Hz
Anzeigefarben 1.073Bcolors Colors
Max. Auflösung 3840 x 2160@60Hz
Stromverbrauch	Modus EIN ≤ 45W (Typical)
	Energiesparmodus ≤ 0.5W
	Modus AUS ≤ 0.5 W
Audioausgang Nennleistung 3.0 W rms (pro Kanal)
Eingangsanschluss		VGADVIHDMI 1 (4K)HDMI 2 (1.4)
Maximale Bildschirmgröße		Hor. : 620.93mmVer. : 341.28mm
Stromversorgung		100–240V ~3.0A 50–60Hz
Umgebungs-bedingungen		Betriebstemperatur: 5° bis 40CLagertemperatur: -20° bis 60°CBetriebsluftfeuchtigkeit: 10% bis 70%
Abmessungen		680.1 (W)×504.1(H)×192(D) mm26.8"(W)×19.9"(H)×7.5"(D)
Gewicht (Netto) 8.7 kg (19.14 lb)

*** Die obigen Spezifikationen beziehen sich auf die derzeitigen Panel-Spezifikationen und können sich ohne Vorankündigung ändern.

HINWEIS:

Die maximale Auflösung hängt von den Fähigkeiten der Grafikkarte ab. Informationen dazu finden Sie im Bereich Fragen & Antworten unter http://www.hannspree.eu/en/monitors.
