BEDIENUNGSANLEITUNG BPT 32 Elektrobock

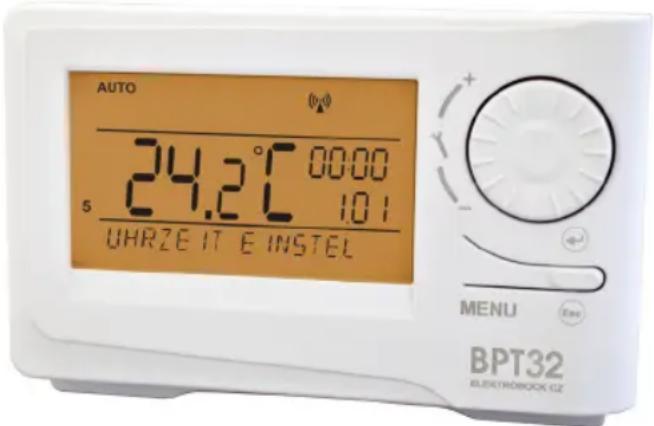

INTELLIGENTER DRAHTLOSER THERMOSTAT mit einem Empfänger in die Steckdose
Der BPT32 ist besonders für Temperaturregelung in den Haushalten, Büroräumlichkeiten oder Werkstätten geeignet. Drahtlose Variante ermöglicht einfache und schnelle Installation, die eine aufwändige und lange Verlegung der Leitung zwischen dem Thermostat und Kessel mit einem Durchgang über Stockwerk überfl üssig macht. Große Anzeige des Senders mit der Beleuchtung ermöglicht eine Steuerung auch in der Dunkelheit. Außerdem wird auch eine intuitive Bedienung in der ausgewählten Sprachvariante (CZ/PL/EN/DE/RU/SVK) angeboten. Der Empfänger ist mit System für das Selbsterlernen vom Code und Speicher E-EPROM ausgestattet, wo der Code auch beim Stromausfall gespeichert bleibt. BPT32 arbeitet mit der bidirektionalen Kommunikation auf der Frequenz von 433,92 MHz. Die Reichweite kann bis zu 35 m (in Gebäuden) betragen.

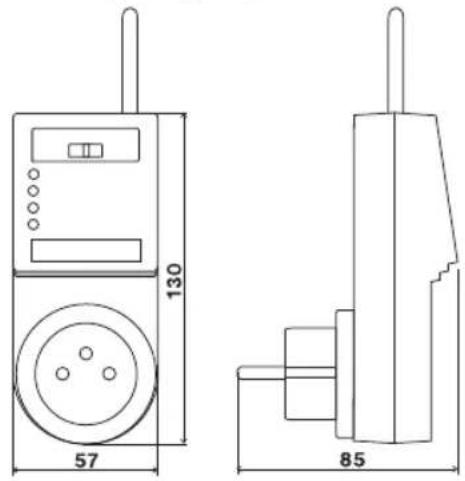

Empfänger – in die Steckdose

• Versorgung des Empfängers 230 V/ 50 Hz
- Empfänger mit Selbstlernsystem für Code und Speicher E-EPROM (Code wird auch beim Stromausfall gespeichert)
- Zweidrahtanschluss zum Kessel (potentialfreier Kontakt)
• LED-Anzeige für Signalisierung von Zuständen
- Anzeige der Versorgung
- Signalgabe/ Signalempfang
- Fehlermeldung
- Relais Ein


- gewährleistet verlässliche Signalübertragung und ermöglicht die Entnahme von Rückinformationen
- modernes Design
- ermöglicht einen Anschluss vom GSM-Modul zur Steuerung mit Hilfe von SMS-Nachrichten
- mit einem Ständer für stabile Position auf dem günstigsten Platz

ELEKTROBOCK DE

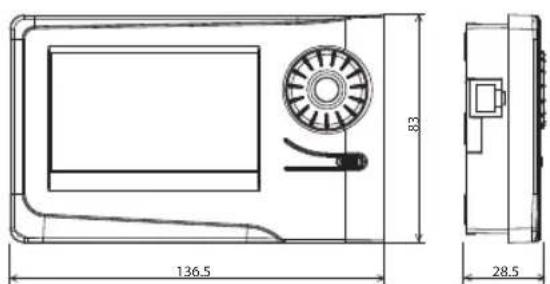

Sender

- große und übersichtliche Anzeige mit der Beleuchtung
- intuitive Steuerung in der ausgewählten Sprachkombination (CZ/PL/EN/DE/RU/SVK)
• 9 Wochenprogramme - 6 Temperaturänderungen für jeden Tag
- Programmieren nach 10 Minuten und 0.5 °C
- Programmieren nach einzelnen Tagen oder Mo-Fr, Sa-So und Mo-So
• Wahl der Hysterse, PI-, PID-Regelung - Funktion der vorzeitigen Einschaltung der Heizung
- Möglichkeit der kurzfristigen Temperaturänderung
- Wahl der geraden oder ungeraden Woche
- Korrektur der aktuellen Temperatur
- Tastensperre
- Anzahl der gesamten Betriebsstunden des Kessels
• Manueller Modus (MANU)
• Dauerhaftes Ausschalten (OFF) - Modus Urlaub
- Modus - Frostfrei (3°C)
- Funktion TEST
- Automatisches Umschalten von SOMMER-/WINTERZEIT
- Versorgung: alkal. Batterie 2 x 1.5 V/AA

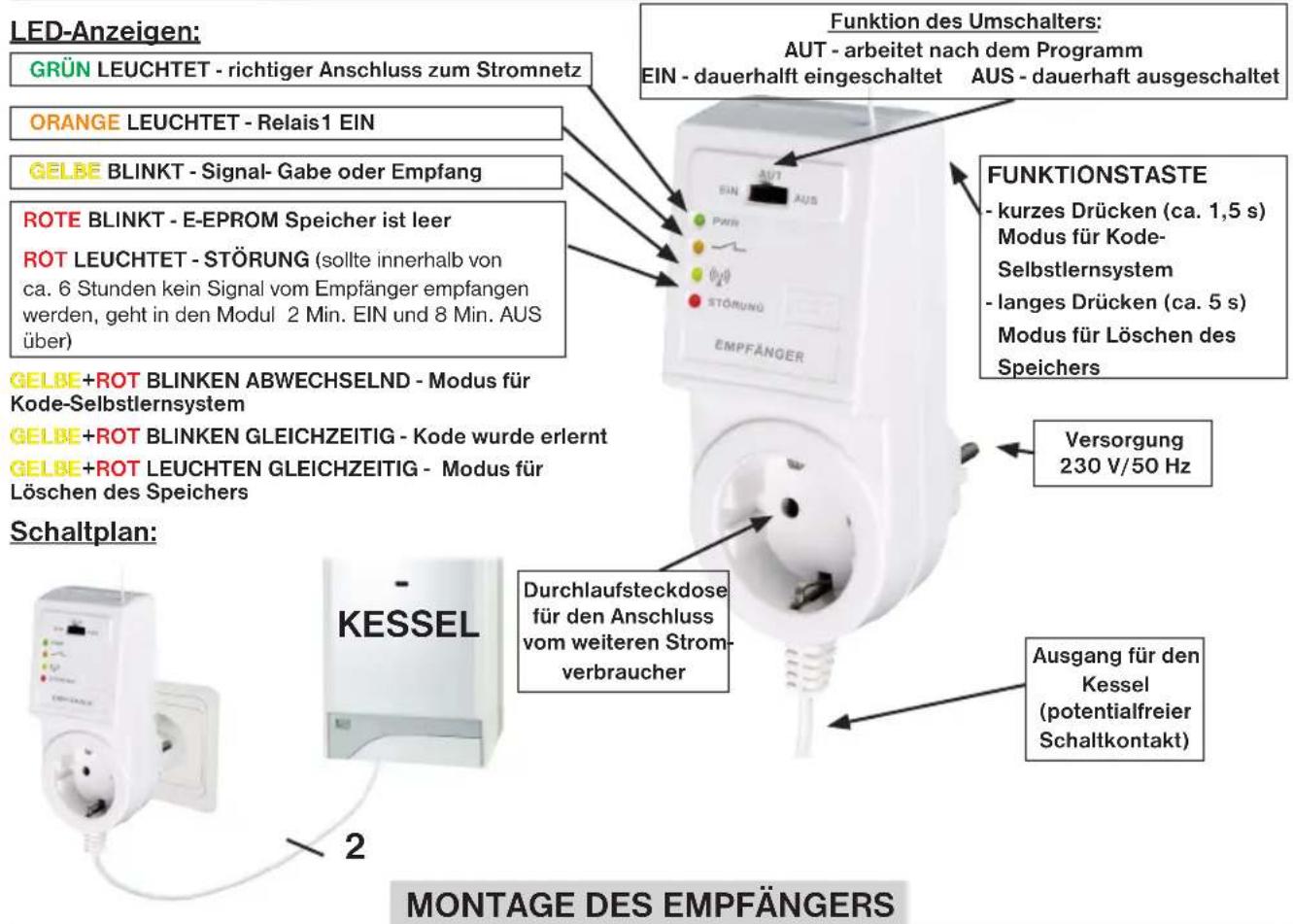

STEUERUNGSELEMENTE DES EMPFÄNGERS
- Den Empfänger verbinden Sie nach dem Schaltplan mit dem Kessel (beim Kessel verwenden Sie die Klemmen, die für den Raumthermostat und 2 Leiter bestimmt sind!).
- Schließen Sie den Empfänger ans Stromnetz 230V/50Hz an.
- Der Hauptschaler schalten Sie wieder ein, auf dem Empfänger leuchtet grüne Diode, die signalisiert, dass der Empfänger für weitere Einstellung vorbereitet ist.
Den Empfänger installieren Sie (in innere Räumlichkeiten) möglichst weit von großen Metallgegenständen (min. 0,5 m) und außerhalb der Starkstromleitungen, die den Signalempfang beeinfl ussen können!
ERLERNEN VOM KODE
Die Baugruppe BPT32 ist schon vom Werk konfiguriert und betriebsbereit – es reicht nach der Inbetriebnahme des Empfängers und des Senders nur die Funktion TEST (siehe S. 5.) zu verwenden! Sollte es aber zum Löschen des Speichers des Empfängers kommen – es blinkt eine rote Diode – gehen Sie bitte folgendermaßen vor:
1) Drücken Sie für ca. 1,5 s die "FUNKTIONSTASTE" auf dem Empfänger, es blinkten abwechselnd die gelbe und rote Diode, der Empfänger wartet auf die Kode (sog. Modus Selbserlernen).
2) Auf dem Sender drücken Sie (nach der Einlage der Batterien, siehe S. 3.) zweimal die Taste "MENU", durch das Drehen der Taste "wählen Sie den Modus CONST aus und gehen Sie durch das mehrmalige Drücken der Taste "zum TEST über.
Drehen Sie die Taste “”, das Signal wird in den Empfänger gesendet. Auf dem Sender erscheint kurz ein Zeichen für drahtlose Sendung “und nach der Anknüpfung der Kommunikation erscheint die Anzeige RFM.
3) Die Annahme der Kode in den Empfänger wird durch das gleichzeitige Blinken der gelben und roten Diode angezeigt, der Kode wurde erlernt. Nach dem Empfang der Kode kommt es zum mehrmaligen Einschalten vom Ausgangsrelais zur Überprüfung der richtigen Funktion von BPT32.

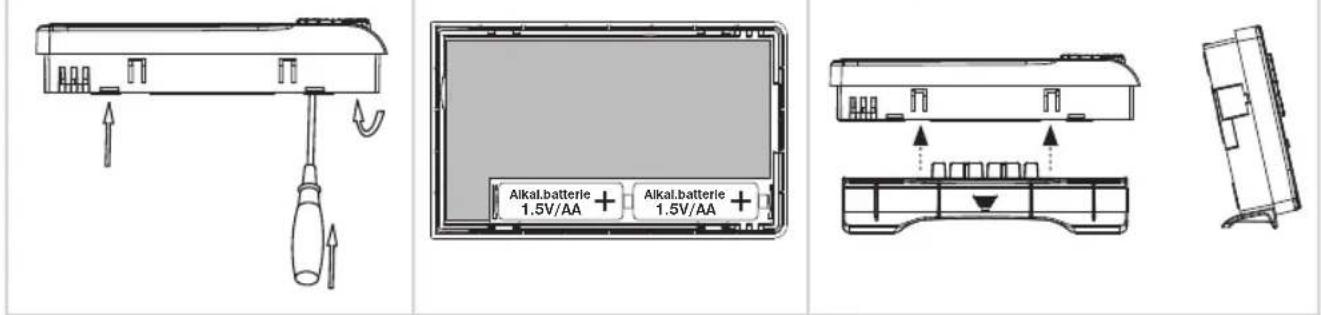

BESCHREIBUNG DES SENDERS
Bild 1 Bild 3 Bild 2

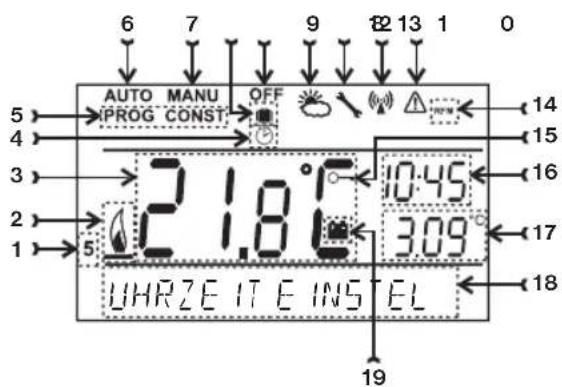

BESCHREIBUNG DER ANZEIGE
- Aktueller Tag (im Modus Prog - Auswahl der Tage für Programmierung)
- Anzeige der Einschaltung der Heizung
- Isttemperatur im Raum
- Anzeige vom Modus CLOC (Einstellung vom aktuellen Tag und Uhrzeit)
- Modus für Einstellung von Programmen (PROG) und Konstanten (CONST) Seite 5-10
- Automatischer Modus (S. 4.)
- Manueller Modus (S. 4.)
-
Modus Urlaub (S. 4.)
-
Dauerhaftes Ausschalten (S. 4.)
- Sommermodus (S. 8.)
- Anzeige der Kesselwartung (S. 10.)
- Anzeige der Signalgabe
- FEHLER - Signalgabe
- Anzeige - drahtloser Modus
- Tasten gesperrt (S. 10.)
- Aktuelle Uhrzeit
- Aktuelles Datum/ Solltemperatur
- Zustandszeile – ändert sich dynamisch nach dem laufenden Prozess
- Anzeige – Batterien zu schwach
MONTAGE DES SENDERS
Der Sender muss möglichst weit von den Quellen der Störung (TV, PC usw.) angebracht werden und darf sich nicht auf einer Metallunterlage befinden. Bei seiner Anbringung beachten Sie bitte die Wärmeeigenschaften der gegebenen Stelle.
- Entnehmen Sie den hinteren Deckel des Senders, siehe Bild 1.
- Entfernen Sie das Schutzpapier der Batterien, der Empfänger ist voll betriebsbereit (beim BPT32 sind die Batterien der Bestandsteil der Lieferung).
- Den hinteren Deckel klappen Sie wieder auf.
- Der Sender ist frei übertragbar und kann zum Beispiel auf den Tisch angebracht werden.
Wir empfehlen einen Ständer zu verwenden, der einen Bestandteil der Lieferung bildet (Montage – siehe Bild 3). - Bei der Installierung an die Wand beachten Sie bitte die Starkstromleitungen, die sich in der Nähe vom Thermostat nicht befindet sollten!
BATTERIEN AUSTAUSCH
Erscheint auf der Anzeige ein Symbol “ ■ müssen Batterien ausgetauscht werden.
1) Nehmen Sie den Bedienungsteil vom unteren Deckel ab (Bild 1).
2) Tauschen Sie Batterien aus. Achten Sie bitte auf richtige Polarität, die im Raum für Batterien aufgezeichnet ist (Bild 2). Der Thermostat speichert nach der Entnahme der Batterien alle Einstellungen nur für ca. 20 s. Verwenden Sie immer alkalische Batterien 2 x 1,5 V typ AA!
Nach dem Batterieaustausch führen Sie einen TEST durch (siehe S. 5.)!
Empfehlung: die Batterien sind vor jeder Heizungssaison zu überprüfen!
Alte Batterien beseitigen Sie im Einklang mit den Regelungen zu gefährlichen Abfällen!
SCHNELLE ÄNDERUNG DER SOLLTEMPERATUR/PROGRAMM
Drücken Sie zweimal die Taste “◀, auf der Anzeige blinkt die Angabe über Solltemperatur. Durch das Drehen der Taste “◀” führen Sie die Änderung der Solltemperatur durch und drücken Sie die Taste “◀”.
Im Modus AUTO bleibt die Temperatur bis zur nächste im Programm bestimmten Änderung erhalten. Im Modus MANU ist die Änderung dauerhaft.

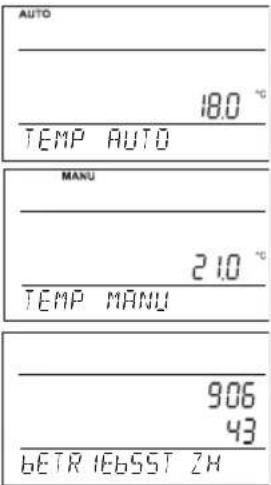

BETRIEBSSTUNDEN
Drücken Sie 4x die Taste “”, auf dem LCD-Display erscheint eine Angabe über Betriebsstunden vom Kessel. Die Angabe auf dem LCD-Display bedeutet 906 Stunden und 43 Minuten.
Nulleinstellung der Uhr: Für die Anzeige der Betriebsstunden drehen Sie die Taste "1" nach links (gegen den Uhrzeigersinn).
Die Beleuchtung der Anzeige wird mit dem ersten Drücken der beliebigen Taste aktiviert. Mit dem weiteren Drücken der Taste "MENU" kommen Sie ins Hauptmenü, wo Sie weitere Betriebsarten auswählen können.
AUTO (im Werk wurde ein Wochenprogramm Pr3 eingestellt, siehe S. 6)
Der Thermostat arbeitet nach dem eingestellten Wochenprogramm (dieser Programm kann geändert werden, genaue Beschreibung siehe PROG).
Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste "wählen Sie den Modus AUTO aus und bestätigen Sie mit der Taste "".
MANU (im Werk wurde eine Temperatur von 21°C eingestellt)
Der Thermostat arbeitet bis zur weiteren manuellen Veränderung nach der eingestellten Temperatur.
Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste "wählen Sie den Modus MANU aus und bestätigen Sie mit der Taste".
OFF (es wird frostfreie Temperatur von 3°C gehalten – kann nicht geändert werden)
Der Thermostat bleibt bis zur weiteren manuellen Veränderung der Betriebsart ausgeschaltet.
Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste "Wählen Sie den Modus OFF aus und bestätigen Sie mit der Taste "◀".
URLAUB
Der Thermostat hält die eingestellte Temperatur bis zum eingestellten Datum und gewählten Uhrzeit. Er geht nach dem Ablauf der eingestellten Zeit in den zuletzt gewählten Modus vor dem Urlaub AUTO/MANU zurück. Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste "wählen Sie den Modus aus und bestätigen Sie mit der Taste". Stellen Sie dann Zeit, Anreisedatum aus dem Urlaub und Temperatur ein, die der Thermostat während des Urlaubs halten soll. Die Werte ändern Sie durch das Drehen der Taste "und bestätigen Sie es immer mit der Taste". Nach der Einstellung drücken Sie die Taste "um ins Grundmenü zurück zu kommen. Anm.: Urlaub kann jederzeit durch die Auswahl von anderem Modus AUTO oder MANU gelöscht werden.
EINSTELLUNG DER UHR
Einstellung von aktueller Zeit und aktuellem Datum.
Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste "wählen Sie den Modus UHR aus und bestätigen Sie mit der Taste "Die Werte ändern Sie durch das Drehen der Taste "und bestätigen Sie es immer mit der Taste " (die eingestellte Angabe blinkt, drücken Sie dann die Taste " , um ins Grundmenü zurück zu kommen).
Es können 9 Wochenprogramme mit 6 Veränderungen pro Tag eingestellt werden. Die Programme Pr 1 und Pr 2 sind leer, Pr 3 bis Pr 7 sind im Werk vorprogrammiert. Pr U und Pr L sind auch im Werk vorprogrammiert und sind für die Wahl GERADE/UNGERADE Woche (mehr siehe S. 9.) bestimmt.
KONSTANTEN
Einstellung der Kennwerte für Regelung.
Drücken Sie bitte zweimal die Taste “MENU”, durch das Drehen der Taste “\vwählen Sie den Modus CONST aus und bestätigen Sie das mit der Taste“.
TEST
Überprüfen von richtigem Anschluss und der GSM-Funktion. Drücken Sie bitte zweimal die Taste "MENU", durch das Drehen der Taste " ^1 " wählen Sie den Modus TEST aus, den Sie mit der Taste " ^2 " bestätigen. Durch das Drehen der Taste " ^3 " wird das Überprüfen vom Modul und Thermostat gestartet. Das Ausgangsrelais wird mehrmals ein- und ausgeschaltet (auf der LCD-Anzeige erscheint eine Meldung EIN/AUS).

VERÄNDERUNG DER PROGRAMMEINSTELLUNG
Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste "wählen Sie den Modus PROG aus und bestätigen Sie mit der Taste". Auf der Anzeige blinkt die Nummer vom ausgewählten Programm. Durch das Drehen der Taste "wählen Sie das Programm aus, das sie einstellen wollen, bestätigen Sie mit der Taste". Durch das Drehen der Taste "wählen Sie die Anzahl der Tage für das Programmieren aus (einzelne Tage können nacheinander oder nach dem System 1-5= Mo - Fr, 6-7 = Sa - So und 1-7 = Mo - So programmiert werden), die Sie mit der Taste "bestätigen. Die 1. Zeit der Veränderung fängt an zu blinken, durch das Drehen der Taste" stellen Sie die Zeit ein, die Sie mit der Taste "bestätigen. Zu dieser Zeit stellen Sie durch das Drehen der Taste "die Temperatur ein, die Sie wieder mit der Taste "bestätigen. Auf der Anzeige erscheint die 2. Zeit der Veränderung. Gehen Sie vor wie oben beschrieben. So können bis zu 6 Temperaturen pro Tag eingestellt werden. Für den Rückkehr um einen Schritt drücken Sie kurz die Taste ", für den Rückkehr ins Grundmenü drücken Sie lang die Taste". Nach der Veränderung des voreingestellten Programmes überprüfen Sie bitte, ob alle Veränderungen ihren Wünschen entsprechen! Es müssen nicht alle 6 Veränderungen an einem Tag eingestellt werden!
| Programm 1 | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | ||||||
| Dienstag | ||||||
| Mittwoch | ||||||
| Donnerstag | ||||||
| Freitag | ||||||
| Samstag | ||||||
| Sonntag |
| Programm 2 | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | ||||||
| Dienstag | ||||||
| Mittwoch | ||||||
| Donnerstag | ||||||
| Freitag | ||||||
| Samstag | ||||||
| Sonntag |
| Programm 3 | 1 | 2 | 3 | 4 | 5 | 6 | Programm 4 | 1 | 2 | 3 | 4 | 5 | 6 | Programm 5 | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | 05/21 | 06/18 | 12/20 | 16/21 | 18/22 | 21/18 | Montag | 06/21 | 07/18 | 15/21 | 18/22 | 22/18 | Montag | 08/21 | 09/18 | 15/21 | 18/22 | 23/18 | ||
| Dienstag | 05/21 | 06/18 | 12/20 | 16/21 | 18/22 | 21/18 | Dienstag | 06/21 | 07/18 | 15/21 | 18/22 | 22/18 | Dienstag | 08/21 | 09/18 | 15/21 | 18/22 | 23/18 | ||
| Mittwoch | 05/21 | 06/18 | 12/20 | 16/21 | 18/22 | 21/18 | Mittwoch | 06/21 | 07/18 | 15/21 | 18/22 | 22/18 | Mittwoch | 08/21 | 09/18 | 15/21 | 18/22 | 23/18 | ||
| Donnerstag | 05/21 | 06/18 | 12/20 | 16/21 | 18/22 | 21/18 | Donnerstag | 06/21 | 07/18 | 15/21 | 18/22 | 22/18 | Donnerstag | 08/21 | 09/18 | 15/21 | 18/22 | 23/18 | ||
| Freitag | 05/21 | 06/18 | 12/20 | 16/21 | 18/22 | 21/18 | Freitag | 06/21 | 07/18 | 15/21 | 18/22 | 22/18 | Freitag | 08/21 | 09/18 | 15/21 | 18/22 | 23/18 | ||
| Samstag | 07/21 | 21/18 | Samstag | 07/21 | 18/22 | 22/18 | Samstag | 08/21 | 18/22 | 22/18 | ||||||||||
| Sonntag | 07/21 | 21/18 | Sonntag | 07/22 | 18/23 | 22/19 | Sonntag | 08/21 | 18/22 | 22/18 |
Anm.: Angabe 5/21 bedeutet, dass die Solltemperatur um 5 Uhr 21°C beträgt
| Programm 6 | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | 07/21 | 09/18 | 15/22 | 18/23 | 22/18 | |
| Dienstag | 07/21 | 09/18 | 15/22 | 18/23 | 22/18 | |
| Mittwoch | 07/21 | 09/18 | 15/22 | 18/23 | 22/18 | |
| Donnerstag | 07/21 | 09/18 | 15/22 | 18/23 | 22/18 | |
| Freitag | 07/21 | 09/18 | 15/22 | 18/23 | 22/18 | |
| Samstag | 07/21 | 18/23 | 22/18 | |||
| Sonntag | 07/21 | 18/23 | 22/18 |
| Programm U | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | 06/20 | 08/18 | 14/21 | 17/22 | 22/17 | |
| Dienstag | 06/20 | 08/18 | 14/21 | 17/22 | 22/17 | |
| Mittwoch | 06/20 | 08/18 | 14/21 | 17/22 | 22/17 | |
| Donnerslag | 06/20 | 08/18 | 14/21 | 17/22 | 22/17 | |
| Freitag | 06/20 | 08/18 | 14/21 | 17/22 | 22/17 | |
| Samstag | 07/21 | 17/23 | 22/19 | |||
| Sonntag | 07/21 | 17/23 | 22/19 |
| Programm 7 | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | 07/22 | 09/18 | 15/23 | 18/24 | 22/18 | |
| Dienstag | 07/22 | 09/18 | 15/23 | 18/24 | 22/18 | |
| Mittwoch | 07/22 | 09/18 | 15/23 | 18/24 | 22/18 | |
| Donnerstag | 07/22 | 09/18 | 15/23 | 18/24 | 22/18 | |
| Freitag | 07/22 | 09/18 | 15/23 | 18/24 | 22/18 | |
| Samstag | 08/22 | 18/24 | 22/18 | |||
| Sonntag | 08/22 | 18/24 | 22/18 |
| Programm L | 1 | 2 | 3 | 4 | 5 | 6 |
| Montag | 08/23 | 21/18 | ||||
| Dienstag | 08/23 | 21/18 | ||||
| Mittwoch | 08/23 | 21/18 | ||||
| Donnerstag | 08/23 | 21/18 | ||||
| Freitag | 08/23 | 21/18 | ||||
| Samstag | 08/23 | 21/18 | ||||
| Sonntag | 08/23 | 21/18 |
Alle angegebenen Programme können geändert werden!
KONSTANTEN
Drücken Sie zweimal die Taste "MENU", durch das Drehen der Taste " " wählen Sie den Modus CONST aus und bestätigen Sie mit der Taste " ✉".
1 DEUTSCHE (im Werk wurde Deutsch eingestellt)
Auswahl der Sprache (CZ/PL/EN/DE/RU/SVK).
Durch das Drehen der Taste “√” wählen Sie die Sprache aus, die Sie mit der Taste “⊕” bestätigen.
2 MINIMALE REGELTEMPERATUR (im Werk wurden 5°C eingestellt)
Beschränkung der minimalen einstellbaren Temperatur. Sie werden bei der Verwendung des GSM-Modules mit Hilfe der SMS-Nachricht über Rückgang der Raumtemperatur unter diesen Wert informiert.
Die Temperatur wird im Bereich von 3°C bis 10°C (nach 0.5°C) gewählt.
Durch das Drehen der Taste “\” wählen Sie den Wert aus, den Sie mit der Taste “← bestätigen.
3 MAXIMALE REGELTEMPERATUR (im Werk wurden 39°C eingestellt)
Einstellung der maximalen einstellbaren Temperatur. Sie werden bei der Verwendung des GSM-Modules mit Hilfe der SMS-Nachricht über Überschreitung der Raumtemperatur über diesen Wert informiert.
Die Temperatur wird im Bereich von 15°C bis 39°C (nach 0.5°C) gewählt.
Durch das Drehen der Taste “√” wählen Sie den Wert aus, den Sie mit der Taste “⊕” bestätigen.
4 ART DER REGELUNG (im Werk wurde PID-Regelung eingestellt)
Auswahl der Regelung:
Durch das Drehen der Taste“ ^1 “ wählen Sie die Art der Regelung aus, die Sie dann mit der Taste“ ^2 bestätigen.
Unterschied zwischen der aktuellen und Solltemperatur.
Sollte die Hysterese 1°C betragen, dann ist die Solltemperatur 20°C, der Thermostat schaltet bei 20°C aus und bei 19°C wieder ein (siehe Graphik).
Die Kennwerte müssen für die richtige Funktion nach der Art des Heizungssystems, siehe CONST 5, eingestellt werden.
Anm.: Bei der Auswahl der PI-Regelung wird die CONST 6 automatisch ausgeschlossen.
HYSTERESE

line
| t | Solltemperatur | |-------|----------------| | 0 | 0 | | 1 | 1 | | 2 | 2 | | 3 | 1 | | 4 | 0 | | 5 | 1 | | 6 | 2 | | 7 | 1 | | 8 | 0 | | 9 | 1 | | 10 | 2 | | 11 | 1 | | 12 | 0 | | 13 | 1 | | 14 | 2 | | 15 | 1 | | 16 | 0 | | 17 | 1 | | 18 | 2 | | 19 | 1 | | 20 | 0 | | 21 | 1 | | 22 | 2 | | 23 | 1 | | 24 | 0 | | 25 | 1 | | 26 | 2 | | 27 | 1 | | 28 | 0 | | 29 | 1 | | 30 | 2 | | 31 | 1 | | 32 | 0 | | 33 | 1 | | 34 | 2 | | 35 | 1 | | 36 | 0 | | 37 | 1 | | 38 | 2 | | 39 | 1 | | 40 | 0 | | 41 | 1 | | 42 | 2 | | 43 | 1 | | 44 | 0 | | 45 | 1 | | 46 | 2 | | 47 | 1 | | 48 | 0 | | 49 | 1 | | 50 | 2 | | 51 | 1 | | 52 | 0 | | 53 | 1 | | 54 | 2 | | 55 | 1 | | 56 | 0 | | 57 | 1 | | 58 | 2 | | 59 | 1 | | 60 | 0 | | 61 | 1 | | 62 | 2 | | 63 | 1 | | 64 | 0 | | 65 | 1 | | 66 | 2 | | 67 | 1 | | 68 | 0 | | 69 | 1 | | 70 | 2 | | 71 | 1 | | 72 | 0 | | 73 | 1 | | 74 | 2 | | 75 | 1 | | 76 | 0 | | 77 | 1 | | 78 | 2 | | 79 | 1 | | 80 | 0 | | 81 | 1 | | 82 | 2 | | 83 | 1 | | 84 | 0 | | 85 | 1 | | 86 | 2 | | 87 | 1 | | 88 | 0 | | 89 | 1 | | 90 | 2 | | 91 | 1 | | 92 | 0 | | 93 | 1 | | 94 | 2 | | 95 | 1 | | 96 | 0 | | 97 | 1 | | 98 | 2 | | 99 | 1 | | Hysterese | - |PI = proportionale Integrationsregelung

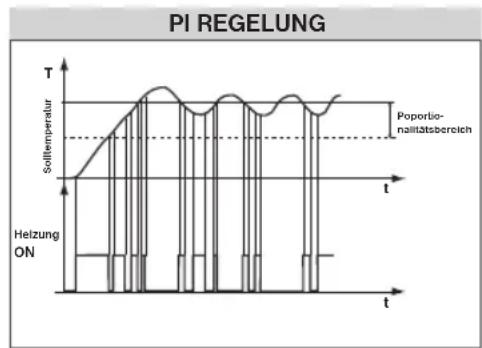

Das Prinzip der PI-Regelung besteht im Vergleich der aktuellen Temperatur im Raum mit der Solltemperatur.
Das Ziel der PI-Regelung ist die Solltemperatur zu erreichen und zu halten und das ohne Überschwinkungen (siehe Graphik). Für richtige Funktion der PI-Regelung stellen Sie die Kennwerte der Regelung nach der Art des Heizungssystems und mit Rücksicht auf thermische Trägheit im Raum, siehe CONST 6, ein.
Anm.: Bei der Auswahl der PI-Regelung wird die CONST 5 automatisch ausgeschlossen.

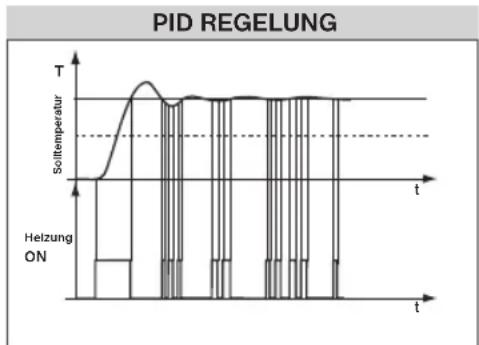

PID = proportional integral derivative Regelung Das Prinzip der PID-Regelung besteht im Vergleich der aktuellen Temp. im Raum mit der Solltemperatur und automatischer Anpassung des Reglers an bestehende Bedingungen.
Es ist die genaueste stufenlose Regelung, die uns ermöglicht nicht nur eine kurze Zeit der Regelung, sondern auch hohe Genauigkeit ohne bleibende Regelabweichung zu erreichen. Minimale Einschaltzeit wurde auf 2 Min. eingestellt, Proportionalitätsbereich beträgt 2°C, Zeitintervall wird automatisch nach aktuellen Wärmebedienungen berechnet. Anm.: Die Konstanten CONST 5 und CONST 6 werden bei der Auswahl der PID-Regelung automatisch ausgeschlossen.

line
| t | T | | --- | --- | | 0 | 0 | | 1 | 1 | | 2 | 2 | | 3 | 3 | | 4 | 4 | | 5 | 5 | | 6 | 6 | | 7 | 7 | | 8 | 8 | | 9 | 9 | | 10 | 10 | | 11 | 11 | | 12 | 12 | | 13 | 13 | | 14 | 14 | | 15 | 15 | | 16 | 16 | | 17 | 17 | | 18 | 18 | | 19 | 19 | | 20 | 20 | | 21 | 21 | | 22 | 22 | | 23 | 23 | | 24 | 24 | | 25 | 25 | | 26 | 26 | | 27 | 27 | | 28 | 28 | | 29 | 29 | | 30 | 30 | | 31 | 31 | | 32 | 32 | | 33 | 33 | | 34 | 34 | | 35 | 35 | | 36 | 36 | | 37 | 37 | | 38 | 38 | | 39 | 39 | | 40 | 40 | | 41 | 41 | | 42 | 42 | | 43 | 43 | | 44 | 44 | | 45 | 45 | | 46 | 46 | | 47 | 47 | | 48 | 48 | | 49 | 49 | | 50 | 50 | | 51 | 51 | | 52 | 52 | | 53 | 53 | | 54 | 54 | | 55 | 55 | | 56 | 56 | | 57 | 57 | | 58 | 58 | | 59 | 59 | | 60 | 60 | | 61 | 61 | | 62 | 62 | | 63 | 63 | | 64 | 64 | | 65 | 65 | | 66 | 66 | | 67 | 67 | | 68 | 68 | | 69 | 69 | | 70 | 70 | | 71 | 71 | | 72 | 72 | | 73 | 73 | | 74 | 74 | | 75 | 75 | | 76 | 76 | | 77 | 77 | | 78 | 78 | | 79 | 79 | | 80 | 80 | | 81 | 81 | | 82 | 82 | | 83 | 83 | | 84 | 84 | | 85 | 85 | | 86 | 86 | | 87 | 87 | | 88 | 88 | | 89 | 89 | | 90 | 90 | | 91 | 91 | | 92 | 92 | | 93 | 93 | | 94 | 94 | | 95 | 95 | | 96 | 96 | | 97 | 97 | | 98 | 98 | | 99 | 99 | | Note: The chart displays a single line representing 'Poportio-nalitatsbereich' on the y-axis against 'Heizung ON' on the x-axis. There is no additional data series in this view. The values are estimated based on the chart's visual scale.
line
| Time | T | |------|-------| | 0 | 0 | | 1 | 1 | | 2 | 2 | | 3 | 3 | | 4 | 4 | | 5 | 5 | | 6 | 6 | | 7 | 7 | | 8 | 8 | | 9 | 9 | | 10 | 10 | | 11 | 11 | | 12 | 12 | | 13 | 13 | | 14 | 14 | | 15 | 15 | | 16 | 16 | | 17 | 17 | | 18 | 18 | | 19 | 19 | | 20 | 20 | | 21 | 21 | | 22 | 22 | | 23 | 23 | | 24 | 24 | | 25 | 25 | | 26 | 26 | | 27 | 27 | | 28 | 28 | | 29 | 29 | | 30 | 30 | | 31 | 31 | | 32 | 32 | | 33 | 33 | | 34 | 34 | | 35 | 35 | | 36 | 36 | | 37 | 37 | | 38 | 38 | | 39 | 39 | | 40 | 40 | | 41 | 41 | | 42 | 42 | | 43 | 43 | | 44 | 44 | | 45 | 45 | | 46 | 46 | | 47 | 47 | | 48 | 48 | | 49 | 49 | | 50 | 50 | | 51 | 51 | | 52 | 52 | | 53 | 53 | | 54 | 54 | | 55 | 55 | | 56 | 56 | | 57 | 57 | | 58 | 58 | | 59 | 59 | | 60 | 60 | | 61 | 61 | | 62 | 62 | | 63 | 63 | | 64 | 64 | | 65 | 65 | | 66 | 66 | | 67 | 67 | | 68 | 68 | | 69 | 69 | | 70 | 70 | | 71 | 71 | | 72 | 72 | | 73 | 73 | | 74 | 74 | | 75 | 75 | | 76 | 76 | | 77 | 77 | | 78 | 78 | | 79 | 79 | | 80 | 80 | | 81 | 81 | | 82 | 82 | | 83 | 83 | | 84 | 84 | | 85 | 85 | | 86 | 86 | | 87 | 87 | | 88 | 88 | | 89 | 89 | | 90 | 90 | | 91 | 91 | | 92 | 92 | | 93 | 93 | | 94 | 94 | | 95 | 95 | | 96 | 96 | | 97 | 97 | | 98 | 98 | | 99 | 99 | | | |Anm.: Graphik dient nur zur Orientierung, tatsächlicher Verlauf der Regelung unterscheidet sich nach aktuellen Bedienungen im gemessenen Objekt!
HINWEIS! NUR BEI DER SPERRE MIT EINEM KENNWORT (siehe CONST19)
Sollte auf der LCD-Anzeige ein Zeichen “○—“, erscheinen, dann kann die gewählte Konstante nicht geändert werden, weil Sie das KENNWORT (siehe S. 10., CONST19) kennen müssen. Die Konstante kann erst nach der Eingabe vom Kennwort geändert werden. Beim Verlassen des Modules CONST kommt es zur automatischen Aktivierung der Sicherung von Konstanten, die mit der Regelung zusammenhängen.


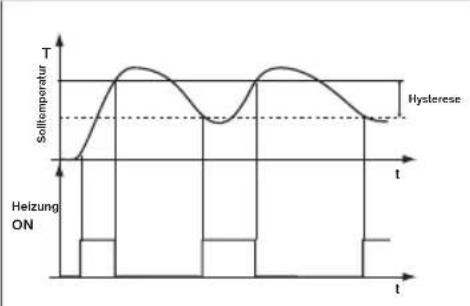

CONST PID 4 REGELUNGSART5 EINSTELLUNG DER KENNWERTE FÜR HYSTERESE
HYSTERESE (im Werk wurde 0.5°C eingestellt)
Es werden die Werte von 0.1 bis 6 °C eingestellt. Der Thermostat wird nach der eingestellten Temperatur eingeschaltet:
T Einschalten = T Sollwert - HYSTERESE
Durch das Drehen der Taste “ ^1 ” stellen Sie die Hysterese ein, die Sie mit der Taste “ ^2 ” bestätigen.
MINIMALE EINSCHALTZEIT (im Werk wurden 2 Min. eingestellt)
Bei der Hysterese wird immer minimale Einschaltzeit des Kessels in Minuten eingestellt. Die Werte werden nach dem Typ des Heizungssystems im Bereich von 1 bis 5 Minuten (siehe Tabelle) eingestellt.
Durch das Drehen der Taste “ ^1 ” stellen Sie den Wert ein, den Sie mit der Taste “ ^2 ” bestätigen.
| Strombeheizung | 1 |
| Plattenheizkörper | 2 (3) |
| Gussheizkörper | 4 |
| Fußbodenheizung | 5 |
6 EINSTELLUNG DER KENNWERTE FÜR PI-REGELUNG
INTERVALL DER PI-REGELUNG (im Werk wurden 10 Min. eingestellt)
Die Werte werden nach der Wärmeträgheit des Objektes gewählt. Optimale Einstellung beträgt 10 bis 15 Min., einstellbarer Bereich beträgt
5 bis 20 Min. (nach 1 Min.).
Durch das Drehen der Taste “ 1 ” stellen Sie das Intervall ein, das Sie mit der Taste “ ✉️ “ bestätigen.
MINIMALE EINSCHALTZEIT (im Werk wurden 2 Min. eingestellt)
Werden im Bereich von 1 bis 5 Min. gewählt. Die Einstellung ist vom Typ des Heizungssystems und der Wahl der Zeitperiode der PI-Regelung abhängig. Wir empfehlen die Angaben nach der Tabelle einzustellen.
Durch das Drehen der Taste “ ✉” wählen Sie den Wert aus, den Sie mit der Taste “ ✉” bestätigen.
BEREICH DER PI-REGELUNG (im Werk wurden 2 °C eingestellt)
Diese Angabe bestimmt den Wert, von dem die PI-Regelung funktionsfähig ist. Die Solltemperatur beträgt z.B. 22°C, der Proportionalitätsbereich ist 1.5°C.
Die Quelle wird bis 20.5°C voll heizen. Nach dem Erreichen von dieser Temperatur läuft die PI-Regelung. Der PROPORTIONALITÄTSBEREICH kann von 0.5 bis 3.0°C (nach 0.1°C) eingestellt werden.
Durch das Drehen der Taste “\” stellen Sie den PI-Bereich ein, den Sie mit der Taste “⊕” bestätigen.
Diese Funktion sichert Ihre Solltemperatur zur gewünschten Zeit. Sie müssen nicht mehr darüber nachdenken, wann die Heizung einzuschalten ist, damit Morgen beim Aufstehen warm ist ohne dabei zu lange zu beheizen. Der Thermostat stellt während zwei Tagen des Betriebes die Wärmekonstanten im Raum fest und schaltet dann die Heizung mit gefordertem Vorsprung ein. Die Zeit für das Vorschalten der Heizung wurde auf 2 Stunden beschränkt.
Durch das Drehen der Taste “\” stellen Sie den JA/NEIN ein und bestätigen Sie es mit der Taste “⊕”.
In diesem Modus ist es nicht gestattet die Heizung einzuschalten. Wird v.a. im Sommer benutzt, wenn es nicht nötig ist zu heizen. Nach der Aktivierung von diesem Modus erscheint auf der Anzeige das Symbol “☐”.
Anm.: Frostschutz (3°C) ist immer funktionsfähig. In diesem Modus kann weder Temperatur geändert noch Modus Urlaub eingestellt werden!
Durch das Drehen der Taste ““ stellen Sie den JA/NEIN ein und bestätigen Sie es mit der Taste “”.
Bei der Wahl „JA“ kommt es zur automatischer Abwechslung der Programmen PrU und PrL, je nach der geraden oder ungeraden Woche.
Diese Einstellung ist günstig z.B. im Schichtbetrieb, in dem jede Woche andere Temperatur im Objekt gefordert wird.
Durch das Drehen der Taste “ ^1 stellen Sie den JA/NEIN ein und bestätigen Sie es mit der Taste “ ^2 “.
Einstellung der Thermostat-Funktion.
HEIZUNG = beim Rückgang der akutellen Temperatur unter den Sollwert wird das Ausgangsrelais (für Heizungssysteme) eingeschaltet.
KÜHLUNG = bei der Überschreitung der aktuellen Temperatur über den Sollwert wird das Ausgangsrelais (für Kühlungssysteme) eingeschaltet.
Durch das Drehen der Taste “√” Sie den HEIZ/COOL ein und bestätigen Sie es mit der Taste“⊕”.
Dient zur Korrektur der vom Thermostat gemessenen Temperatur. Die Einstellung darf erst nach 12 Betriebsstunden durchgeführt werden, nachdem die Temperatur vom inneren Fühler stabilisiert ist. Messen Sie die Raumtemperatur mit einem Thermometer, sollte sich die Temperatur von der im Thermostat eingestellten Temperatur unterscheiden, stellen Sie die Korrektur im Bereich von -5^ do +5^ ein.
Durch das Drehen der Taste “” stellen Sie die Korrektur ein, die Sie mit der Taste “⊕” bestätigen.
Diese Konstante ermöglicht die Steuerung vom Thermostat über GSM-Modul. NEIN GSM-Modul nicht gestattet.
JA GSM-Modul gestattet, es müssen CONST T und CONST14 eingestellt werden!
Durch das Drehen der Taste “✗” stellen Sie den JA/NEIN ein und bestätigen Sie es mit der Taste “⊕”.
T EINSTELLUNG DER TELEFONNUMMER
Diese Konstante kann eingestellt werden, falls CONST12 = JA, dadurch bestimmen wir den Anschluss vom GSM-Modul für die Steuerung über das Handy. Die Telefonnummer, auf die SMS-Nachrichten über Zustand vom Thermostat geschickt werden, wird im internationalen Format eingestellt (49123456789) eingestellt.
Durch das Drehen der Taste “✗” stellen Sie die Telefonnummer ein, jede Einstellung wird mit der Taste “⊕” bestätigt.
Diese Konstante kann eingestellt werden, falls CONST12 = JA, dadurch bestimmen wir den Anschluss vom GSM-Modul für die Steuerung über das Handy. Wir stellen den PIN-Kode der SIM-Karte ein, die in den Modul GST1 oder GST2 eingelegt wurde.
Durch das Drehen der Taste “\” stellen Sie nacheinander 4 Nummern ein, jede Einstellung wird mit der Taste “⊕” bestätigt.

Wir empfehlen diese Funktion bei der ersten Verwendung vom Thermostat zu benutzen, um den richtigen Anschluss zu überprüfen!
Der Test wird durch das Drehen der Taste “\” gestartet, das Ausgangsrelais wird mehrmals aus- und eingeschaltet (auf der Anzeige erscheint die Meldung EINGESCHALTET/AUSGESCHALTET). Nächste Konstante erscheint nach dem Drehen der Taste “◀”, für den Rückkehr zum Hauptmenü drücken Sie die Taste“ ^Egg ”.
Nach dem Anschluss vom GSM-Modul gehen Sie nach der Beschreibung auf S. 11 vor, drehen Sie die Taste “\”, auf der Anzeige erscheint folgende Meldung:

Anschluss vom GSM-Modul wird überprüft.

Modul ist angeschlossen, PIN ist richtig.

Falsch angegebene PIN, führen Sie RESET von BPT32 durch und wiederholen Sie den Modulanschluss.
16 TASTENSPERRE (im Werk wurde NEIN eingestellt)
Dient zur Sperre der Bedienungselemente und als Schutz gegen Manipulation von unbefugten Personen.
Durch das Drehen der Taste “✗” stellen Sie den JA/NEIN ein und bestätigen Sie es mit der Taste “💡”.
Diese Konstante kann eingestellt werden falls CONST16 = JA ist. Dient zur Eingabe von Kode, die weitere Bedienungselemente aktivieren kann. Es wird hier eine Kombination von 4 Zahlen (im Bereich von 0 bis 9) eingestellt. Die Tasten werden bis 1 Minute (nach dem Eingang in die Grundeinstellung) gesperrt, auf der Anzeige erscheint das Symbol “○—”. Nach dem Drücken der Taste“ oder “perscheint auf der Anzeige eine Aufforderung zur Eingabe vom Kode für die Tasten, nach der Eingabe vom richtigen Kode können beliebige Veränderungen durchgeführt werden (Bedienungselemente sind wieder funktionsfähig).
Durch das Drehen der Taste “\” stellen Sie nacheinander 4 Nummer ein, jede Einstellung wird mit der Taste “ ” bestätigt.
IHR CODE
EMPFEHLUNG: - Kode der Tasten tragen Sie in eine Tabelle.
- Kode wird mit der Wahl NEIN in CONST16 oder Einführung vom Thermostat in die Werkeinstellung (siehe CONST20) gelöscht.
18 PRÜFUNG VOM KESSEL (vom Werk wurde der 1.1.2030 eingestellt)
Hier stellen wir das Datum ein, zu dem wir über notwendige und vorgeschriebene Prüfung vom Kessel informiert werden wollen. Zur richtigen Zeit erscheint auf der unteren Zeile der Anzeige eine Meldung "WARTUNG NÖTIG" und Symbol " " (die Angabe wird durch die Eingabe von neuem Datum der Wartung überschrieben).
Durch das Drehen der Taste “ ” stellen Sie Tag, Monat, Jahr ein, jede Einstellung wird mit der Taste “ ✉️ “ bestätigt.
Dient zur Sperre der Konstanten, die mit der Einstellung der Regelung zusammenhängen. Für Service-Techniker geeignet. Die Konstanten 4,5,6 und 10 können nach Eingabe vom Kode vom Anwender nicht geändert werden.
Beim Eintritt in den Modus CONST und Blättern in den Konstanten erscheint bei den gesperrten Konstanten ein Symbol vom Schlüssel “○—”, nach dem Drehen der Taste “↖” wird ein Kennwort gefordert! Sollte das Kennwort nicht angegeben werden, bleiben die Konstanten gesperrt. Für weiteren Versuch um Freigabe ist es nötig den Modus CONST zu verlassen und die gesperrte Konstante wieder zu finden.
Durch das Drehen der Taste “\” stellen Sie schrittweise vier Nummer ein, jede Einstellung wird mit der Taste “\” bestätigt.
Version von Firmware, nur informative Angabe.
Wenn Sie kurz (für ca. 3 s) die Taste “Eae”, drücken, erscheint auf der Anzeige die Meldung RESET, die Werkeinstellung vom Thermostat wird erneut!
Der Thermostat BPT32 kann nach einfacher Erweiterung um GST1-Modul oder GST2 (müssen gekauft werden) über Handy gesteuert werden. Bei der Inbetriebnahme muss folgendes Vorgehen eingehalten werden:
1) Die Montage und Einstellung vom Thermostat BPT32 wird nach der Anleitung durchgeführt.
2) Bei der Konstante CONST12 stellen Sie die Wahl JA ein (GSM verwenden) und weiter stellen Sie auch die Konstanten CONST T und CONST14 nach Anweisungen auf der S. 9 ein.
3) In den GST1-Modul (oder GST2) legen Sie aktivierte SIM-Karte ein.
4) Den Thermostat verbinden Sie mit Hilfe vom Datenkabel mit dem GSM-Modul (GST1 oder GST2 ist ein Bestandteil der Verpackung), die Versorgungsquelle des GSM-Modules schließen Sie ins Stromnetz 230V/50 Hz an (auf dem Modul leuchtet grüne Diode, orangefarbene Diode blinkt).
5) Nachdem die orangefarbene Diode leuchtet, überprüfen Sie den richtigen Anschluss CONST15 (oder Modus TEST S. 5) -, zur automatischen Anknüpfung der Verbindung kommt es immer innerhalb von 3 Minuten ohne die Verwendung der Funktion TEST.
FORMEN DER VERSCHICKTEN NACHRICHTEN
| Info | Informationen über Zustand vom Heizungssystem |
| Auto | Einstellung auf Betriebsmodus AUTO, der Raumthermostat wird nach dem letzten eingestellten Programm regeln. |
| Manu | Einstellung auf Betriebsmodus MANU. Der Raumthermostat wird dauerhaft die zuletzt eingestellte Soll-Temperatur halten. |
| Off | Ausschalten vom Heizungssystem für das Löschen der Funktion benutzten Sie die Nachricht Temp xx oder Auto oder Manu |
| Temp xx | Änderung der Solltemperatur (es können nur ganze Zahlen eingegeben werden, die im Bereich der maximalen und minimalen möglichen Temperatur liegen müssen - CONST2 und CONST3) |
| Call | Rückruf |
xx = Wert der Temperatur in °C (immer eine zweistellige Zahl, z. B. 05)

Für das Verschicken und Erhalten der Rückmeldungen können alle Handytypen benutzt werden!! Wenn Sie auf dem Telefongerät die Größe von Buchstaben einstellen können, dann wählen Sie immer die Möglichkeit „MITTELGROSS“ (es können drei Möglichkeiten gewählt werden) oder „GROSS“ (es können zwei Möglichkeiten gewählt werden) aus.
TYPEN VON RÜCKMELDUNGEN VOM THERMOSTAT
| Requir: xx.x | Solltemperatur (vom Anwender gefordert) |
| Act: xx.x | Isttemperatur im Raum |
| Set on Set off | Heizungssystem ein (On)Heizungssystem aus (Off) |
| AUTO MANU OFF | Thermostat ist im automatischen Modus AUTOThermostat ist im manuellen Modus MANUThermostat ist dauerhaft ausgeschaltet |
| Sig: x | ubestimmt die Signalgröße an der Stelle, wo der Modul platziert ist,x sind die Werte im Bereich von 0 bis 5:0..kann nicht bestimmt werden, kein Signal1..Signal ist schwach5..Signal ist ausgezeichnet |
| Batterie! | schwache Batterie im Raumthermostat |
| Noakcept! | signalisiert einen Fehler (falsches SMS-Format usw.). |
xx.x = Wert der Temperatur in °C
RÜCKMELDUNGEN WERDEN INNERHALB VON 3 MINUTEN VERSCHICKT!
Anm.: Sollte die min./max. Raumtemperatur überschritten werden (eingestellte CONST2 und 3), wird automatisch eine SMS mit einer „WARNUNG“ im gleichen Format verschickt, der der SMS in der Form Zustand entspricht.
Info: Bei der Verwendung der vorbezahlten Karte muss einmal in 3 Monaten ein bezahlter Anruf durchgeführt werden. Dieser Anruf wird automatisch (in 80 Tagen in der Zeit von 16 bis 21 Uhr) durchgeführt und es wird die im Thermostat (CONST T) eingeführte Nummer gewählt. Der Anruf wird nach 20 s automatisch beendet. Diese Funktion kann mit Hilfe der SMS-Nachricht „Call“ auch früher durchgeführt werden.
BEISPIELE AUS DER PRAXIS
STROMAUSFALL:
Beim kurzfristigen Stromausfall im Empfänger kommt es automatisch innerhalb von ca. 1 Stunde zur wiederholten Anknüpfung der Verbindung mit dem Sender.
AUF DEM EMPFÄNGER LEUCHTET ROTE DIODE (STÖRUNG):
Der Thermostat hat eine Störung (Beheizung für 2 Minuten, keine Beheizung für 8 Minuten).
1) Überprüfen Sie den Zustand der Batterien im Sender.
2) Testen Sie die Verbindung der Funktion TEST, siehe S. 5.
Wenn keine Verbindung zwischen Sender und Empfänger erneuert wird, kontaktieren Sie unsere Service-Abteilung unter www.elektrobock.com.
TECHNISCHE DATEN
| Empfänger | |
| Versorgung | 230 V/ 50 Hz |
| Typ der Kommunikation | bidirektional |
| Frequenz | 433,92 MHz |
| Reichweite | 300 m (im Freien)35 m (in Gebäuden) |
| Empfindlichkeit | <-102 dBm |
| Ausgang | Relais, max. 8 A |
| Schutzklasse | IP20 |
| Arbeitstemperatur | 0°C bis +40°C |
| Sender | |
| Versorgung | 2 x1,5V alkal. baterie AA |
| Typ der Kommunikation | bidirektional |
| Vf-Leistung | < 10 mW |
| Frequenz | 433,92 MHz |
| Hysterese | 0.1 bis 6°C |
| Einstellbarer Temperaturbereich | +5°C bis 39°C |
| Einstellung der Temperaturen | nach 0.5°C |
| Messgenauigkeit | ± 0,5°C |
| Schutzklasse | IP20 |
| Lebensdauer der Batterien | Heizungssaison |
| Arbeitstemperatur | 0°C bis +40°C |
Maße - Empfänger:
Wir, ELEKTROBOCK DE GmbH erklären hiermit, dass das Produkt BPT32 im Einklang mit den grundlegenden Forderungen und weiteren Bestimmungen der Regelung 1999/5/ES hergestellt wurde.
Ausgestellt den: 01.11.2010
Unter www.elektrobock.com
| GARANTIESCHEIN(für das Produkt wird eine Garantiefrist von 2 Jahren gewährt) | |
| Produktnummer: | Verkaufsdatum: |
| Stempel der Verkaufsstelle: | |
| überprüft von: | |

Bei den Anspruchen in und nach der Garantiezeit schicken Sie bitte das Produkt auf die Adresse des Herstellers.




ELEKTROBOCK DE GmbH
Martin-Wehnert-Platz 5 02763 Zittau
Tel.: +49 (0) 3583 699 1888
Mobil: +49 (0) 176 403 761 21



www.elektrobock.com
