BEDIENUNGSANLEITUNG JSV5561 JUNO

Wichtige Hinweise .Seite 3

Installation....Seite 4

Aufstellen und ausrichten .Seite 4

Anschluß des Wasserablaufschlauches, Anschluß des Wasserzulaufschlauches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Elektroanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Gebrauchsinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Die Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Wasserenthärtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gebrauch von Klarspülmittel, Spülmittelzugabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Richtiges Einordnen des Geschirrs, Verwendung der Körbe 8

Ratschläge für das Spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Spülprogramme....Seite 10

Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

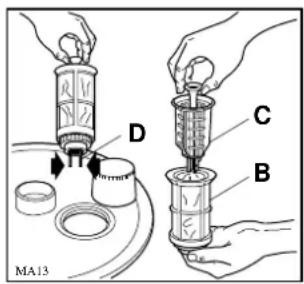

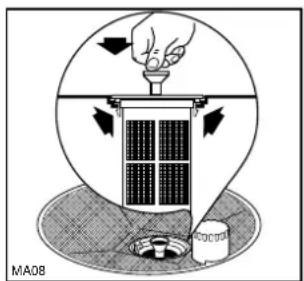

Reinigung der Siebe, Reinigung des Grobsiebes, Innen- und Außenreinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Längerer Stillstand des Gerätes, Frostgefahr, Transport des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Beseitigung von Funktionsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

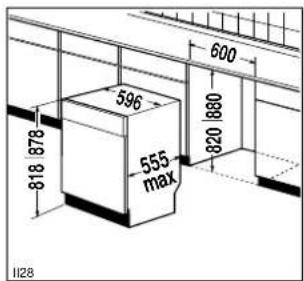

Unterbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TECHNISCHE DATEN

ABMESSUNGEN Breite 59,6 cm

Höhe 81,8 ÷ 87,8 cm

max. Tiefe 55,5 cm

max. Tiefe bei geöffneter Türe 115 cm

BETRIEBSSPANNUNG/FREQUENZ 220-230 V / 50 Hz

LEISTUNGSAUFNAHME UMWÄLZPUMPE 200 W

LEISTUNGSAUFNAHME HEIZELEMENT 2800 W

GESAMTLEISTUNG 3000 W

LEITUNGSWASSERDRUCK min. 5 N/cm²

max. 80 N/cm²

FASSUNGSVERMÖGEN (STANDARDGEDECKE IEC) 12

VERBRAUCHSWERTE: Wasser 20 l

Strom 1,5 kWh

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

- 89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können.

Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

■ Sollten Sie bei der Lieferung einen Schaden feststellen wenden Sie sich bitte an den Händler, der Ihr Gerät angeliefert hat, bevor Sie das Gerät in Betrieb nehmen.
■ Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
■ Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
■ Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
■ Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
■ Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.
■ Schalten Sie das Gerät nach dem Gebrauch aus und drehen Sie den entsprechenden Wasserhahn zu.
- Öffnen Sie niemals und aus keinem Anlaß die Türe des Gerätes, während es in Betrieb ist. Schalten Sie die Geschirrspülmaschine vor dem Öffnen stets aus.
■ Berühren Sie keinesfalls den Heizwiderstand während oder unmittelbar nach Ablauf eines Spülprogrammes.

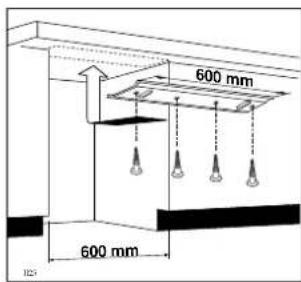

- Nur für Einbaugeräte: Das Gerät muß an der Unterseite der Arbeitsfläche befestigt werden. Ohne diese Befestigung befindet sich die Geschirrspülmaschine in einem instabilen Zustand, was zu Schäden oder Unfällen führen würde. Hierzu lesen Sie bitte die diesbezüglichen Anweisungen.
■ Schließen Sie nach dem Einordnen oder Herausnehmen des Geschirrs immer die Tür Ihres Gerätes, damit Sie nicht anstoßen und sich verletzen.

■ Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
■ Folgende Artikel sind nur dann zum Spülen in der Geschirrspülmaschine geeignet, wenn sie als "spülmaschinenfest" gekennzeichnet sind: Besteck mit Holz- oder Horngriffen, mit geklebten Teilen, Bronzebesteck, Pfannen mit Holzgriffen, Artikel aus: Aluminium, Kristall, Bleiglas, Plastik, antike oder fein bemalte Keramikgegenstände.
- Es ist nicht empfehlenswert, Silberbesteck und Besteck aus rostfreiem Stahl zusammen in der Geschirrspülmaschine zu spülen, da zwischen den beiden Materialien eine elektrochemische Reaktion entstehen kann.
■ Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle.
■ Sollte das Gerät verschrottet werden, so machen Sie es bitte unbrauchbar, bevor Sie es beiseite stellen oder zum Müll geben: schneiden Sie das Netzkabel bzw. die Schläuche ab und machen Sie die Türverschlußvorrichtung unbrauchbar.

Aufstellung

Stellen Sie die Maschine in der Nähe eines Wasserhahns und eines Wasserzu- und ablauf auf.

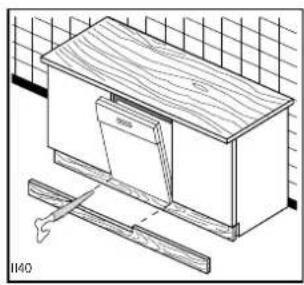

Dieses Modell läßt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Die betreffenden Anweisungen finden Sie im entsprechenden Abschnitt.

Aufstellen

Der Geschirrspüler muß standsicher und waagrecht auf festem Boden aufgestellt werden. Die Schraubfüße lassen sich herausschrauben, um Bodenun- ebenheiten auszugleichen und die Gerätehöhe an andere Möbel anzugleichen.

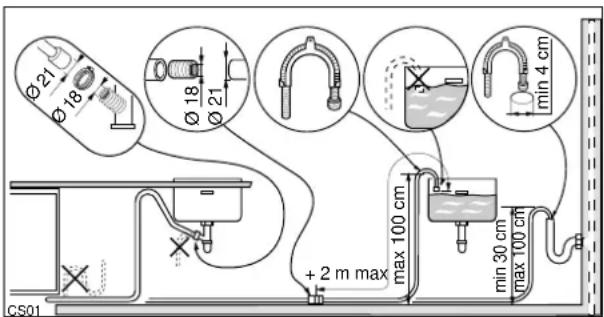

Anschluß des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

am Siphonverschluß des Spülbeckens mit einer Schlauchschelle,

an einem festen Wandanschluß mit Ablaufbelüftung, und einem Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder verstopfen kann.

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Ø 21 Ø 18 Ø 18 Ø 21 min 4 cm max 100 cm + 2 m max CS01 min 30 cm max 100 cm

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

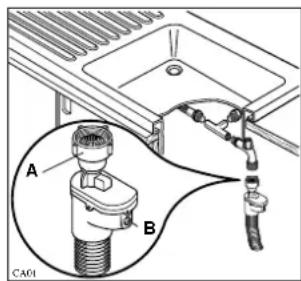

Anschluß des Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen.

Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4" Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Pressblock) an.

A B CAOI

Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzustrom auszuschalten, falls es durch Verschleiß zu einem Schaden des inneren Schlauches kommen sollte. Das Auftauchen eines roten Zeichens an der Öffnung (B) zeigt einen solchen

Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und den Wasserzulaufschlauch ersetzen lassen.

Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A) fest eingesetzt werden.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

HINWEIS: Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Der Festsitz ist auf jeden Fall zu überprüfen!

Schrauben Sie dann den Befestigungsring wieder fest zu.

Der Druck der Wasserleitung muß zwischen mindestens 5 N/cm² und höchstens 80N/cm² liegen. Wenn die Wasserzulaufleitung neu ist oder lange nicht benutztwurde, ist es ratsam das Wasser einige

Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.

Dadurch können Sie vermeiden, daß eventuelle Ablagerungen von Sand oder Rost den Filter des Zulaufschlauches Ihres Gerätes verstopfen.

Elektroanschluß

Elektroanschluß an 220-230V (50Hz). Anschlußwert 3,00 kW ca.

Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und Zähler) muß für diesen Anschlußwert ausgelegt sein. Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.

Der Erzeuger lehne jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

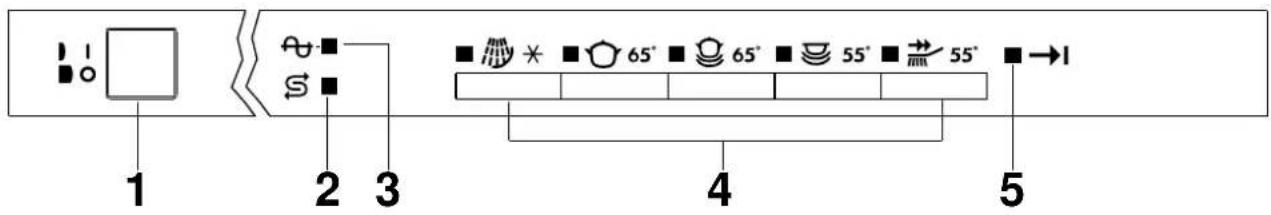

Die Bedienblende

1 2 3 4 5

DIE BEDIENUNGSELEMENTE

Bei dieser völlig integrierbaren Maschine befinden sich die Bedienungselemente an der Türoberseite. Zur Programmeinstellung muß die Tür halb geöffnet werden.

Die Maschine gibt Tonsignale aus, um Sie über die ablaufenden Vorgänge besser zu informieren.

Kurzes Tonsignal "Befehl angenommen"

Nach Drücken einer beliebigen Taste: ein kurzes Tonsignal informiert Sie, daß der Befehl angenommen wurde.

Langes Tonsignal "Programm wird ausgeführt"

Ein ca. 1 Sekunde dauerndes Tonsignal, das nur beim Schließen der Tür zu hören ist, informiert Sie über den Anlauf des Spülprogrammes.

Tonsignal in kurzen Abständen für "Programmende"

Ein Tonsignal, das in kurzen Abständen für eine insgesamte Dauer von fünf Sekunden ertönt, informiert Sie, daß das Programm beendet ist.

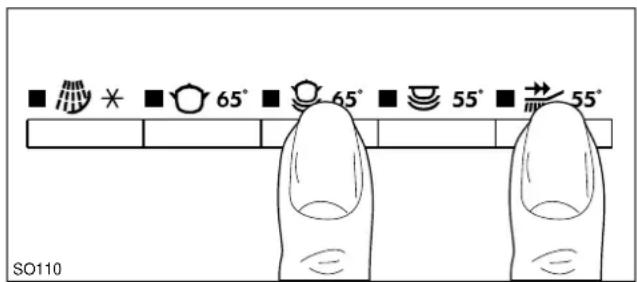

Wenn Sie diese Tonsignale deaktivieren möchten, drücken Sie ungefähr 3 Sekunden lang gleichzeitig die Tasten der Normal-Programme 185° und Spar-Programme 55°, bis das in kurzen Abständen ausgegebene Tonsignal nicht mehr zu hören ist.

65° 55° SO111

Möchten Sie die Tonsignale wieder aktivieren, drücken Sie die beiden Tasten erneut für ca. drei Sekunden gleichzeitig, bis das in kurzen Intervallen ausgegebene Signal wieder zu hören ist.

1 EIN/AUS-Taste

Durch Drücken dieser Taste wird die Maschine eingeschaltet. Die Betriebskontrollampe (3) feuchtet auf und zeigt an, daß die Maschine eingeschaltet ist. Zum Ausschalten der Maschine bei Programmende oder jederzeit, wenn dies dringend notwendig ist, nochmals diese Taste drücken.

2 Salznachfüllanzeige S

Leuchtet auf, wenn Salz nachgefüllt werden soll.

3 Betriebskontrollampe

Sie leuchtet auf, nachdem die Taste (1) gedrückt wurde und zeigt an, daß die Maschine eingeschaltet ist.

4 Tasten zur Einstellung der Spülprogramme

Die Taste des gewünschten Spülprogrammes drücken; beachten Sie dabei die Anleitungen der Programmtabelle auf den folgenden Seiten. Es blinkt die Kontrollampe, die dem gewählten Programm entspricht.

5 Kontrollampe Programmende →

Die Kontrollampe blinkt, wenn das Programm beendet ist.

Um die Blinkanzeige abzuschalten, schalten Sie die Maschine durch Drücken der EIN/AUS-Taste (1) aus.

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk der sich am Geschirr ablagert und zu Fleckenbildungen führt. Je höhen der Kalkgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzes, kalkfreies Wasser zum Geschirrspülen liefert.

Der Wasserenthärter kann Wasser mit Härte bis 50°dH (deutsche Skala) in 5 Stufen aufbereiten.

Sie können den Härtegrad des Wassers durch die örtlichen Wasserbehörden erfahren.

In der nachfolgenden Tabelle sind die Wasserhärtestufen und die entsprechenden Anweisungen über die notwendigen Einstellungen aufgeführt:

Stufe	Wasserhärte			Anwendung von Regeneriersalz
	°dH deutsche Skala	°TH franz. Skala	PPM (Parts per Million)
1	0-4	0-7	0-140	** NEIN
* 2	5-21	8-39	141-390	JA
3	22-28	40-50	391-500	JA
4	29-39	51-70	501-700	JA
5	40-50	71-90	701-900	JA

* Der Wasserenthärter wird im Werk auf Stufe 2 eingestellt, weil dieser Wert den meisten praktischen Fällen entspricht.
** Bei Verwendung von niederalkalischen Spülmitteln, die Enzyme enthalten, empfehlen wir Regeneriersalz ab 4° dH (7° TH) zu benutzen.

Mittels der Programmtasten können Sie eine andere Härteeinstellung als die fabriksseitig voreingestellte Stufe wählen.

Jeder Programmtaste entspricht eine andere Härtestufe:

Stufe 1 = Programmtaste (Kurzspülen)

Stufe 2 = Programmtaste 65° (Intensiv-Programm)

Stufe 3 = Programmtaste 65° (Normal-Programm)

Stufe 4 = Programmtaste 55° (Spar-Programm)

Stufe 5 = Programmtaste +55° (Schnell-Programm)

Eine neue Härtestufe kann auf folgende Weise eingestellt werden:

- Drücken Sie ca. 5 Sekunden lang gleichzeitig die Programmtasten 65° und 55° bis Sie das kurze Tonsignal für "Befehl angenommen" hören. Die Kontrollampe, die der gegenwärtig eingestellten Härtestufe entspricht, blinkt sehr rasch.

• Drücken Sie die Programmtaste, die der neuen Härtestufe entspricht, die Sie einstellen möchten.
• 5 Sekunden nach Drücken einer beliebigen Programmtaste, speichert die Maschine die gewünschte Härtestufe und kehrt in den Modus der Programmeinstellung zurück.

Achtung: Ab Stufe 2 ist das Regeneriersalz regelmäßig zu verwenden. Die entsprechenden Anweisungen sind im nächsten Abschnitt enthalten.

Gehört Ihr Wasser zu Stufe 1, dann ist kein Regeneriersalz erforderlich: das Wasser ist weich genug.

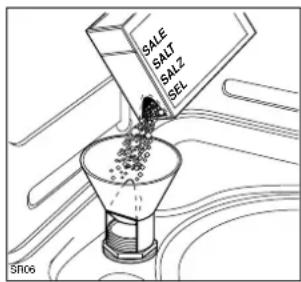

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können.

Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters ab. Füllen Sie den Behälter vor der ersten Inbetriebnahme mit Wasser. Dies ist nur das erste Mal nötig.

Unter Verwendung des mitgelieferten Trichters geben Sie ca. 1,5 ÷ 1,8 kg Regeneriersalz hinzu.

SALE SALT SALZ SEL SHOS

Nachdem Sie das Gewinde und das Abdichtung von Salzresten befreit haben, schrauben Sie die Verschlußkappe sorgfältig zu. Später genügt es, von Zeit zu Zeit Salz in den Behälter nachzufüllen.

Um Sie daran zu erinnern: Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige ☑ Die Lampe blinkt, wenn Salz nachgefüllt werden muß. Der Salzbehälter enthält immer Wasser. Es ist also normal, daß dieses bei Salzeinfüllung überläuft.

Hinweis: Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten die nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht gestört.

Wichtig: Das Einfüllen des Salzes soll unmittelbar vor dem Starten eines vollständigen Spülprogrammes, mit Ausnahme des Vorspülprogrammes, vorgenommen werden. Es wird auf diese Weise vermieden, daß etwaige Salzkörnchen oder während des Einfüllens vergossene Salzwassertropfen zu Rostbildung führen.

Gebrauch von Klarspülmittel

Diese Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebau- te Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16-40 Spülgänge ausreicht.

Einfüllen von Klarspülmittel

Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.

Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).

Den Verschluß fest anziehen.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist die eventuell während des Einfüllens vergossene Flüssigkeit mit einem Spültuch zu entfernen.

Wenn die Anzeige (B) hell wird, muß Klarspülmittel nachgefüllt werden.

Dosierung:

Die Dosiereinstellung ist von dem erreichten Glanz bzw. vom Trocknungsergebnis abhängig. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6). Beginnen Sie mit Einstellung 3.

65 321 C B 8248 A BH04

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen (mit einer Messerspitze drehen).

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

Reinigerzugabe

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigerspülmittel.

Vor dem Beginn eines jeden Spülprogrammes, mit Ausnahme des Vorspülprogrammes, ist der Reiniger in den eigenen Spülmittelbehälter einzufüllen.

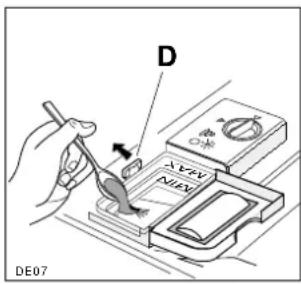

Sollte der Deckel des Behälters geschlossen sein, ziehen Sie den Auslöseknopf (D) leicht nach vorne.

D DE07

Im Inneren der Einspülkammer sind 2 Referenzmarken angebracht:

Die Spülmittelmenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs.

Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen.

Nach Einfüllen des Spülmittels den Deckel schließen.

Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Spülmittel, eine kleine Menge ca. 5 g= 1/2 Eßlöffel (10 g = 1 Eßlöffel für das Intensivspülprogramm) auf den Deckel des Spülmittelbehälters zu gießen.

Nach Beendigung eines jeden Spülprogrammes ist der Deckel offen und der Behälter für die nächste Füllung bereit.

Da die angebotenen Reiniger nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.

Eine ungenügende Menge an Reiniger beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.

Durch eine gemäßigte Verwendung von Spülmitteln wird auch die Umwelt geschont.

Phosphatfreie Kompaktspülmittel

Die Wirkungsweise der verschiedenen Reiniger ist unterschiedlich. Beachten Sie deshalb bitte grundsätzlich die Dosierempfehlungen des Reinigerherstellers.

Bei der Verwendung phosphatfreier Kompaktspülmittel ist besonders auf eine einwandfreie Wasserenthärtung zu achten. Andernfalls kann das Reinigungsergebnis durch Belagbildung nachteilig beeinträchtigt werden.

Deshalb sollten Sie die Enthärtungsanlage Ihres Geschirrspülers bei Verwendung phosphatfreier Kompaktspülmittel auch in Weichwassergebieten (< 4° dH) mit Regeneriersalz versorgen!

Richtiges Einordnen des Geschirrs

Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste, wie kleine Knochen, Zahnstocher, Gräten, Fleisch- oder Gemüsereste, Obstschalen usw. entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Zum Einordnen des Geschirrs, ziehen Sie die Geschirrkörbe heraus.

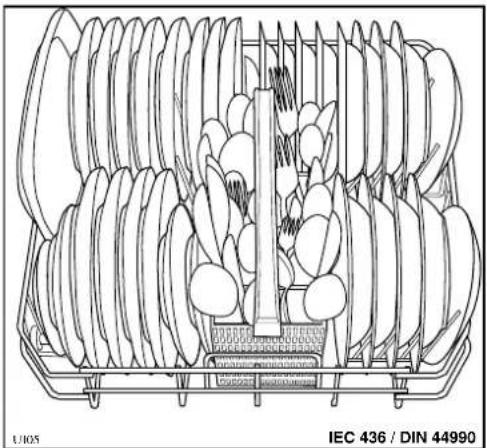

Verwendung des unteren Geschirrkorbes

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller (Durchmesser bis 27 cm), Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen, siehe Abb.

Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Das Silberbesteck darf nicht zusammen mit anderen Metallen gespült werden.

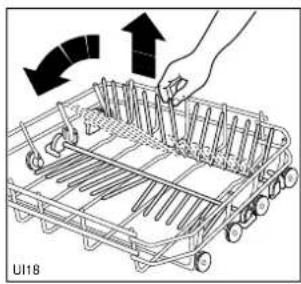

Zusätzlich können die beiden rückwärtigen Reihen mit den Haltezapfen leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln.

Um die Zapfen umzuklappen: leicht in die Höhe ziehen und nach hinten sinken lassen (siehe Abbildung); um sie wieder aufzurichten, genügt es, sie in senkrechte Position zu bringen.

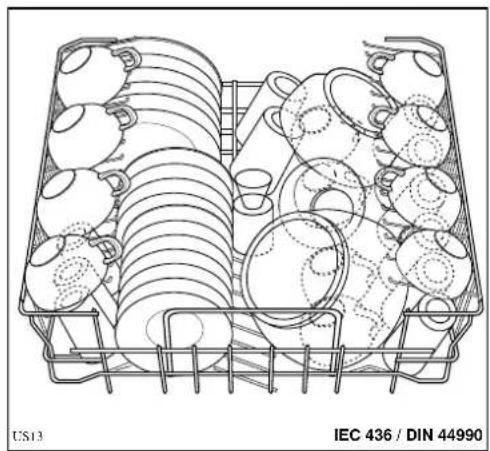

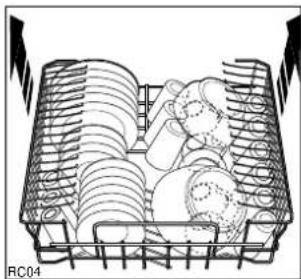

Verwendung des oberen Geschirrkorbes

Im oberen Korb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 20 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben und auf die Heizung fallen können.

Es ist unbedingt darauf zu achten, daß die Wasserzulauflöffnung in der Mitte des oberen Korbes durch das Geschirr nicht abgedeckt wird.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im UNTEREN Geschirrkorb eingeordnet werden, wobei der OBERE Geschirrkorb höher gestellt werden muß. Die Höhenverstellung ist folgendermaßen durchzuführen:

Den Korb aus dem Gerät ziehen und mittels der beiden seitlichen Griffe nach oben schieben.

Um den Korb wieder in der ursprünglichen Stellung zu bringen, ihn mittels des seitlichen Griffe nach oben schieben.

Das Fassungsvermögen des oberen Korbes ist jetzt kleiner: Tellerdurchmesser maximal 20 cm. Die obenliegenden Tassenfächer können nicht benutzt werden.

RATSCHLÄGE FÜR DAS SPÜLEN

Um die besten Spülergebnisse zu erzielen

Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter abfließen kann.

Töpfe mit angebrannten oder stark angekrusteten Speiseresten sollten zuerst von Hand vorbehandelt oder in Wasser eingeweicht werden.

Legen Sie lange Bestecke, wie Rührlöffel, lange Messer usw. waagrecht, vorzugsweise in den oberen Korb.

Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt. Eine sachgemäße Einordnung des Geschirrs gibt die besten Spülergebnisse.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Um Wasser, Energie und Zeit zu sparen

Es ist nicht notwendig das Geschirr unter fließendem Wasser vorzuspülen. Siehe auch Abschnitt "Richtiges Einorden des Geschirrs".

Legen Sie das benutzte Geschirr in die Maschine, ohne dieses mit der Hand vorzuspülen. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist. Dann kann das Spülen erfolgen. Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle), damit der Schmutz nicht antrocknet, bis das komplette Spülprogramm vorgenommen wird.

Wählen Sie nur ein Sparprogramm, wenn die Geschirrkörbe nicht voll sind und/oder, wenn das Geschirr wenig schmutzig ist. Die entsprechenden Hinweise sind in der Tabelle (Spar-Programm und Schnell-Programm) angeführt.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet:

Besteck und Geschirr mit Griffen aus Holz, Horn oder mit aufgeklebten Teilen, deren Klebstoff nicht heißwasserbeständig ist, kunsthandwerkliche Gegenstände, Gegenstände aus Holz, sowie antike oder handbemalte Porzellane.

Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen. Auf jeden Fall empfehlen wir, dieses Geschirr im oberen Korb einzuordnen und ein schonendes Programm auszuwählen.

Auch einige Arten von Gläsern können nach mehrmaligem Spülen in der Maschine undurchsichtig werden. Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in den Besteckkorb ein.

Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr ab-färben.

Aluminium wird leicht dunkel. Kupfer, Hartzinn und Messing neigen zur Fleckenbildung.

Beim Ankauf von neuem Geschirr

Nur das, unter der Glasur gebrannte Geschirrdekor ist spülmaschinenfest, sonst können Dekors und Verzierungen mit der Zeit verblassen.

Einige Goldverzierungen sind nun spülmaschinenfest, wobei aber dies durch den Hersteller garantiert werden muß.

Kaufen Sie nur Geschirrteile mit flachem Boden, damit das Wasser beim Spülen abfließen kann.

Spülprogramme

Programm	Geschirr-art	Art und Ausmaß der Verschmutzung	Einzu-drückende Taste(n)	Spülmittelmenge		Programm-beschreibung	Annähernde Verbrauchswerte **
				im Behälter	auf dem Behälterdeckel		Programm-dauer in Minuten	Strom-verbrauch in kWh	Wasser-verbrauch in Liter
VORSPÜLEN KALT		Benutztes Geschirr, das in Geschirrspüler gesammelt und zu einem späteren Zeitpunkt gespält werden soll.		/	/	1 Spülgang kalt um das Antrocknen von Speiseresten zu vermeiden	10	0,1	12
INTENSIV-PROGRAMM 65°	Töpfe und verschieden-artiges Geschirr	Stark verschmutztes Geschirr mit anhaftenden, vorwiegend stärkehaltigen Speiseresten (z.B. Nudeln, Reis, Grieß, Kartoffeln, Eier, Soße, Bratenfleisch).		2 Dessert-löffel randvoll (20 g)	1 Dessert-löffel randvoll (10 g)	Vorspülen 55°C Hauptspülen 65°C 2 Klarspülgange kalt 1 Klarspülgang 65°C Warmlufttrocknung	80	1,9	25
NORMAL-PROGRAMM 65°		Normal oder stark verschmutztes Geschirr mit anhaftenden, vorwiegend stärkehaltigen Speiseresten (z.B. Nudeln, Reis, Grieß, Kartoffeln, Eier, Soße, Bratenfleisch).		2 Dessert-löffel randvoll (20 g)	Halbe Dessert-löffel (5 g)	Vorspülen kalt Hauptspülen 65°C 1 Klarspülgang kalt 1 Klarspülgang 65°C Warmlufttrocknung	70	1,5	20
SPAR-PROGRAMM 55°	Verschieden-artiges Geschirr	Normal verschmutztes Geschirr ohne anhaftenden und stärkehaltige Speisereste (z.B. nicht angebrannte Fleischreste, gekochtes oder rohes Gemüse, Milch, Kaffee, Getränke).		2 Dessert-löffel randvoll (20 g)	Halbe Dessert-löffel (5 g)	Vorspülen kalt Hauptspülen 55°C 1 Klarspülgang kalt 1 Klarspülgang 55°C Warmlufttrocknung	66	1,2	20
* SCHNELL-PROGRAMM 55°	Verschieden-artiges u. Buffet Geschirr	Wenig verschmutztes Geschirr ohne anhaftende und stärkehaltige Speisereste (z.B. Getränke, Gebäck und Süßigkeiten, Salat, Aufschnitt, Käse). Das Geschirr wird nicht getrocknet!		2 Dessert-löffel voll (15 g)	/	Hauptspülen 55°C 1 Klarspülgang kalt 1 Klarspülgang 55°C	40	1,0	17

Für Vergleichsprüfanstalten gem. IEC 436/DIN 44990

Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden. Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.

- Fassungsvermögen Standard-Geschirr 12 Maßgedecke;

- Empfohlene Spülmittelmenge: 20 g im Behälter

5 g auf dem Behälterdeckel

Arbeitsschritte

1 Prüfen Sie, ob die Siebe sauber sind

(siehe Abschnitt «Wartung»)

2 Prüfen Sie, ob das Salz und das Klarspülmittel vorhanden sind

(siehe entsprechenden Abschnitt)

3 Einordnung des Geschirrs in die Maschine

Entfernen Sie die groben Speisereste vom Geschirr.

Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.

Schieben Sie die Körbe anschließend in die Maschine zurück.

Kontrollieren Sie, ob die Sprüharme sich frei drehen können.

4 Dosierung des Reinigers

Geben Sie die in der Programmtabelle angegebene Menge hinzu.

5 Wahl des Spülprogrammes

Die Einstellung des Programms erfolgt bei halbgeöffneter Tür.

Drücken Sie die EIN/AUS-Taste ♦ die Betriebskontrollampe ♦ leuchtet auf.

Die Taste drücken, die dem gewünschten Spülprogramm entspricht; die entsprechende Kontrollampe blinkt.

6 Starten des Spülprogrammes

Öffnen Sie den Wasserhahn.

Schließen Sie die Tür. Ein Tonsignal von ca. 1 Sekunde informiert Sie, daß das Programm angelaufen ist; die Kontrollampe des gewählten Programmes leuchtet durchgehend.

Wenn Sie den Ablauf des Programmes zu einem beliebigen Zeitpunkt unterbrechen wollen, drücken Sie die EIN/AUS-Taste

Öffnen Sie hierzu vorsichtig die Gerätetür. Das Programm wird durch das Öffnen der Tür automatisch unterbrochen.

Vorsicht: Je nach Programmposition kann dabei heißer Dampf austreten (Verletzungsgefahr).

Um den Programmablauf wieder fortzusetzen drücken Sie nochmals die Taste EIN/AUS und schließen die Gerätetür. Das Programm beginnt wieder an der Position an der es unterbrochen wurde.

7 Beenden des Spülprogrammes

Nach Beenden des Spülprogrammes bleibt die Maschine automatisch stehen.

Ein ca. 5 Sekunden anhaltendes Tonsignal informiert Sie, daß das Programm beendet ist; die Kontrollampe Programmende → | blinkt.

Drücken Sie die EIN/AUS-Taste zur Ausschaltung der Maschine.

Schließen Sie den Wasserhahn.

Warten Sie einige Minuten, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt!

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Wichtig

Im allgemeinen ist es nicht ratsam, die Tür zu öffnen, wenn die Maschine läuft. Siehe Punkt 6 "Starten des Spülprogramms".

8 Löschen von Programmen

Um ein laufendes Spülprogramm zu löschen, drücken Sie ca. 1 Sekunde lang die entsprechende Programmtaste, bis die dazugehörige Kontrollampe erlischt; die vorherige Eingabe wird dadurch annulliert und es kann ein neues Programm eingestellt werden.

Reinigung des Siebsatzes (Nach jedem Spülgang)

Die mittleren Grobsiebe (B) u. (C) kontrollieren und sie unter fließendem Wasser mit einer Bürste von eventuellen Schmutzresten befreien.

Zum Herausnehmen werden die beiden Siebe (B) u. (C) angehoben (den mittleren Trichter nach oben ziehen, dann kann durch Drücken der beiden Laschen (D) das kleinere Sieb (C) herausgenommen werden).

D C B MA13

MA08

Nach der Reinigung setzen Sie die Siebe durch Hineindrücken bis zum Einrasten wieder ein.

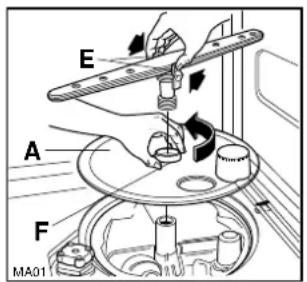

Reinigung des Grobsiebes (Einmal im Monat)

Das Grobsieb (A) beidseitig unter fließendem Wasser abbürsten. Hierzu den unteren Sprüharm durch gleichzeitiges Zusammendrücken der beiden Laschen (E) herausnehmen, den Befestigungsring (F) nach links drehen und die ganze Gruppe abnehmen. Nach der Reinigung die Siebteile in umgekehrter Reihenfolge wieder einsetzen.

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb.

Eine ungenaue Wiedereinsetzung der Siebe kann die Ursache für schlechte Spülergebnisse sein.

Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

Innen- und Außenreinigung (Periodisch)

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Versichern Sie sich, daß die Löcher der Sprüharme nicht verstopft sind.

Sprüharme in regelmäßigen Abständen reinigen.

Der untere Sprüharm läßt sich durch Drücken und gleichzeitigem Anheben der seitlich angebrachten Laschen entfernen.

Zur Reinigung der Düsen des oberen Sprüharmes ist der obere Geschirrkorb herauszuziehen - dadurch wird der obere Sprüharm frei zugänglich. Falls Sie ihn herausnehmen wollen, ziehen Sie den zentralen Trichter heraus, indem Sie die beiden seitlichen Laschen drücken und die Ringmutter lösen. Reinigen Sie den Sprüharm und setzen Sie ihn wieder an seinem Platz ein.

Gerät nie ohne Sprüharme in Betrieb nehmen!

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Maschinen Spezialreinigungsmittel, für die Spülautomatenpflege vor.

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten ist empfehlenswert:

Stecker aus der Steckdose ziehen und Wasserhahn abdrehen;

die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden; das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren. Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.

Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch:

Die Maschine startet nicht

Die Gerätetür ist nicht dicht geschlossen.

Der Stecker ist nicht korrekt in der Steckdose eingesteckt.

Keine Spannung an der Steckdose vorhanden (Sicherung überprüfen).

Die Maschine nimmt kein Wasser

Wasserhahn geschlossen.

Keine Wasserversorgung.

Der Zulaufschlauch ist geknickt.

Das Sieb im Zulaufschlauch ist verstopft.

Das Wasser wird nicht abgepumpt

Der Ablaufschlauch ist geknickt.

Der Abfuss des Spülbeckens ist verstopft.

Die Ablaufschlauchverlängerung ist nicht für den Geschirrspüler geeignet.

Der Ablauf an der Wand hat keine Entlüftung.

Schlechtes Spülergebnis

Die Geschirrkörbe sind zu voll beladen.

Das Geschirr ist nicht richtig angeordnet.

Die Sprüharme können sich nicht frei drehen.

Die Löcher in den Sprüharmen sind verstopft.

Der Wasserdurchlauftrichter in der Mitte des oberen Korbes ist durch Geschirr abgedeckt.

Das Ende des Ablaufschlauches taucht ins Wasser (im Spülbecken).

Die Siebe sind verstopft.

Die Siebe sind nicht richtig eingesetzt.

Der Reiniger wurde nicht ausreichend dosiert oder ist nicht geeignet.

Alter Reiniger oder Reiniger mit Klumpen.

Die Verschlußkappe des Salzbehälters ist nicht richtig geschlossen.

Es wurde ein zu schonendes Programm gewählt.

Am Geschirr sind Kalkflecken oder ein weißlicher Überzug

Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.

Der Vorratsbehälter für Klarspülmittel ist leer oder die Dosierung ist zu niedrig.

Es bleiben Kaffee-, Tee- oder Lippenstiftspuren am Geschirr

Die Dosierung des Spülmittels ist zu gering. Der Reiniger ist alt oder von minderer Qualität.

Größere Lärmentwicklung während des Betriebs

Das Geschirr schlägt gegeneinander.

Die Sprüharme stoßen gegen hervorstehendes Geschirr.

Das Geschirr ist nicht ganz trocken

Das Geschirr ist nach dem Spülgang zu lange in der Maschine geblieben.

Die Tür dichtet nicht gut ab

Die Geschirrspülmaschine ist nicht einwandfrei justiert bzw. nicht richtig eingebaut.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

PRAD.No. .... Ser. No. .... Mod. ....

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit zwei zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:

1. Am Wasserzulaufschlauch (siehe Wasseranschluß): diese Vorrichtung schaltet bei sämtlichen Schaden des Wasserzulaufschlauches ein und blockiert die Wasserzufuhr. Sie ist auch bei ausgeschalteter Maschine tätig.

2. Am Maschinenboden: diese Vorrichtung schaltet bei sämtlichen Wasserverlusten innerhalb der Maschine ein und ist nur bei funktionierendem Gerät tätig.

Um die Maschine reparieren zu lassen, rufen Sie den Service-Dienst an.

UNTERBAU

Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben.

Die Einbaunische braucht nicht mit Lüftungsöffnungen versehen zu werden, es genügt eine Öffnung für den Durchgang des Kabels und der Wasserzu- und ablaufschläuche.

600 596 818 878 820 880 555 max II28

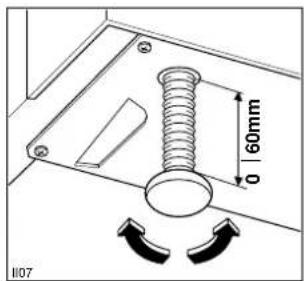

Die Schraubfüße erlauben eine Höhenänderung des Gerätes um 6 cm. Drehen Sie die Schraubfüße ein bzw. aus, bis die gewünschte Höhe erreicht wird. Lassen Sie einen Abstand von 2 mm zwischen Geräteoberseite und Tischplatten-Unterseite.

Um das Einschieben bzw. Herausziehen des Gerätes zu erleichtern, werden zwei Gleitschienen mitgeliefert.

Diese sind mit leichtem Druck auf den Füßchen anzubringen (siehe Abb.).

Montage vom Wrasenschutz

600 mm 600 mm

Wrasenschutzblech bündig mit der Vorderkante. Tischplatte mit 4 Schrauben 3,5 x 16 festschrauben.

Unterbau

Bei allen Arbeiten am Gerät muß der Netzstecker gezogen bzw. die elektrische Zuleitung vom Netz getrennt sein.

Achten Sie bitte beim Einschieben des Gerätes, daß die Schläuche und das Netzkabel nicht geknickt werden.

Montage der Frontplatte

Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden:

Breite 596 mm

Höhe 644 - 714 mm max

Dicke 20 mm max

Gewicht von 2 bis 7,5 kg max

Die Höhe der Platte hängt von der Sockelhöhe der Kuchenmöbel ab.

Achtung!

Die Maximalhöhe nicht überschreiten, da sonst die Tür nicht vollständig geöffnet werden kann (die Frontplatte stößt gegen den Gerätesockel).

Die Frontplatte muß mit einem Griff versehen werden, da die Geräte-Griffmuschel durch die Platte verdeckt wird.

596 max 172 30 550 Ⅲ19

Markieren Sie die vier Punkte für die Befestigungsschrauben auf der Frontplatte.

Bohren Sie vier Löcher (∅ 2 x 12) und fixieren Sie den Querträger auf der Platte mit Schrauben 3,5 x 16.

596 max = 546 = 30 40 30 40 III17

Ist die Frontplatte aus ästhetischen Gründen mit einer falschen Schublade versehen (auf der Platte angebracht oder Teil der Platte selbst) sollen 2 Winkel mittels 4 Schrauben 3,5 x 16 montiert werden (siehe Abb.).

II12

Befestigen Sie die Frontplatte durch Einführen der zwei Stifte des Querträgers in die Langlöcher der Tür. Schieben Sie die Platte bis an die Bedienblende hoch.

Öffnen Sie die Tür und befestigen Sie die Platte mittels zwei lange Schrauben 4x40.

Befestigung an die Tischplatte

A ① 1118 90° A ②

Stecken Sie die zwei mitgelieferten Winkel (A) in die dazu geeigneten Löcher auf der Geräteorderseik ein und drehen Sie sie um 90°.

Befestigen Sie die Winkel an die Tischplatte durch zwei Schrauben 3,5x16.

Wichtig: das Gerät muß gegen Kippgefahr gesichert werden. Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.

Bei der Befestigung des Gerätes an den Möbeln darf nicht in die Geräte-Seitenwände gebohrt werden, um eine Beschädigung der zwischen Bottich und Seitenwänden befindlichen Teile zu vermeiden.

Gewichtsverteilung der Tür

Nach Anbringen der Frontplatte könnte eine Ausgleichseinstellung nötig sein. Dazu schrauben Sie die zwei am Sockel befindlichen Schrauben ein-bzw. aus.

Die Tür ist balanciert, wenn sie in einer beliebigen Stellung stehenbleibt.

Achtung: Das Gewicht der Frontplatte darf keinesfalls 7,5 kg überschreiten, sonst kann die Tür nicht balanciert werden.

Justieren der Maschine

Vergewissern Sie sich, daß die Tür einwandfrei schließt, andernfalls justieren Sie die Maschine durch An- bzw. Ausschrauben der zwei vorderen Schraubfüße.

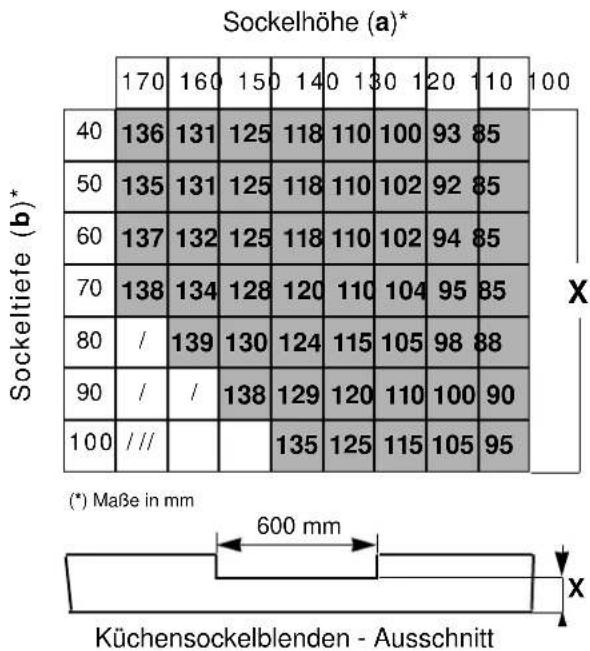

Sockelanpassung

Damit die Tür völlig geöffnet werden kann, muß bei verschiedenen Sockelhöhen und -tiefen im Bereich des Geschirrspülers die Küchensockelblende ausgeschnitten werden.

Durch die Sockelhöhe (a) und Sockeltiefe (b) können die Maße des Küchensockelblenden-Ausschnitts (in mm) der Tabelle entnommen werden (siehe Tabelle).

a b II15
