Produkttyp	Geschirrspüler
Modell	ODW 60012 FS A1
Marke	OK
Abmessungen (H x B x T)	845 x 596 x 598 mm (ohne Arbeitsplatte: 815 x 596 x 598 mm)
Nettogewicht	46 kg
Fassungsvermögen	12 Maßgedecke
Energieeffizienzklasse	A+
Trocknungseffizienzklasse	A
Jährlicher Energieverbrauch	285 kWh (bei 280 Spülzyklen)
Jährlicher Wasserverbrauch	3360 Liter (bei 280 Spülzyklen)
Anschlussspannung	220-240 V, 50 Hz
Leistungsaufnahme	1900 W
Heizleistung	1800 W
Pumpenleistung	100 W
Abwasserpumpenleistung	30 W
Wasserzufuhrdruck	0,03 MPa – 1 MPa (0,3 – 10 bar)
Stromstärke	10 A
Geräuschentwicklung	52 dB(A)
Programme	Eco 50°C, Schnell 30 Min., Super 50 Min., Intensiv 65°C
Einbauart	Einbaugerät (unter Arbeitsplatte möglich)
Garantie	24 Monate
Sicherheitsmerkmale	Kindersicherung, Aquastop, Überlaufschutz

Häufig gestellte Fragen - ODW 60012 FS A1 OK

Wie stelle ich die Wasserhärte am Geschirrspüler ODW 60012 FS A1 ein?

Um die Wasserhärte einzustellen, drücken Sie die Start/Pause-Taste und halten Sie sie gedrückt, während Sie das Gerät mit der Ein/Aus-Taste einschalten. Lassen Sie die Taste los, sobald die Programmanzeige aufleuchtet und erlischt. Dann können Sie die Härte mit der Start/Pause-Taste anpassen und mit der Ein/Aus-Taste speichern.

Welches Programm eignet sich für stark verschmutztes Geschirr?

Für stark verschmutztes Geschirr wie Töpfe und Auflaufformen verwenden Sie das Intensiv-Programm (65°C). Es hat eine längere Laufzeit und höheren Energieverbrauch, reinigt aber gründlich.

Kann ich den Geschirrspüler unter einer Arbeitsplatte einbauen?

Ja, der ODW 60012 FS A1 ist als Einbaugerät geeignet. Dazu muss die obere Platte entfernt werden. Achten Sie auf einen stabilen Untergrund und korrekte Anschlüsse für Wasser und Strom.

Was muss ich bei der ersten Inbetriebnahme beachten?

Vor dem ersten Gebrauch: Entfernen Sie Verpackungsmaterial, füllen Sie 2 kg Regeneriersalz in den Salzbehälter (mit Wasser auffüllen), füllen Sie Klarspüler ein und stellen Sie die Wasserhärte ein. Führen Sie dann einen leeren Spülgang durch.

Warum bleibt Wasser im Geschirrspüler nach Programmende?

Mögliche Ursachen: Der Abwasserschlauch ist verstopft oder geknickt, die Filter sind verschmutzt oder das Programm ist noch nicht beendet. Überprüfen Sie Schlauch und Filter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich die Sprüharme?

Entfernen Sie den unteren Sprüharm durch Ziehen nach oben, den oberen durch Lösen der Mutter (linksdrehend). Spülen Sie die Arme unter fließendem Wasser, um Verstopfungen zu beseitigen. Setzen Sie sie wieder ein und ziehen Sie die Mutter fest.

Welche Gegenstände dürfen nicht in den Geschirrspüler?

Nicht geeignet sind: Holzbesteck, Kleberteile, Aluminium, Silber, Kristallglas, nicht hitzebeständige Kunststoffe, Schwämme, Küchentücher, asche- oder wachshaltige Gegenstände.

Wie behebe ich weiße Flecken auf dem Geschirr?

Weiße Flecken entstehen meist durch zu hartes Wasser. Erhöhen Sie die Wasserhärteeinstellung, verwenden Sie mehr Regeneriersalz und stellen Sie die Klarspüler-Dosierung höher ein. Bei phosphathaltigem Reinigungsmittel kann das Problem ebenfalls reduziert werden.

Was bedeutet die blinkende Start/Pause-Lampe?

Wenn die Start/Pause-Lampe blinkt und eine andere Programmanzeige leuchtet, weist dies auf einen Fehler hin. Prüfen Sie die Tabelle im Handbuch: mögliche Ursachen sind offene Tür, fehlende Wasserzufuhr oder Verstopfung. Schalten Sie das Gerät aus und wieder ein.

Wie lange beträgt die Garantie und was ist abgedeckt?

Die Garantie beträgt 24 Monate ab Lieferung. Sie deckt Material- und Herstellungsfehler ab, jedoch keine Transportschäden, unsachgemäße Installation oder Gebrauch. Bei Garantiefällen wenden Sie sich an die Kundendienst-Hotline.

BEDIENUNGSANLEITUNG ODW 60012 FS A1 OK

Technische Angaben 4

Konformität bezüglich der Normen und Testdaten 4

Sicherheitshinweise und Empfehlungen 5

Die Wiederverwertung 5

Sicherheitshinweise 5

Empfehlungen 9

Für den Geschirrspüler nicht geeignete Gegenstände

Den Geschirrspüler installieren 11

Den Geschirrspüler aufstellen

Die Wasserzufuhr anschließen 12

Der Zufuhrschlauch 12

Der Abwasserschlauch 13

Der Stromanschluss 15

Den Geschirrspüler unter der Arbeitsplatte einbauen 16

Bevor Sie den Geschirrspüler verwenden 18

Den Geschirrspüler für die Verwendung vorbereiten 18

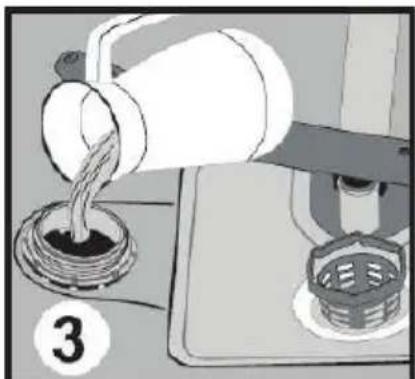

So wichtig ist es, das Wasser zu entkalken 18

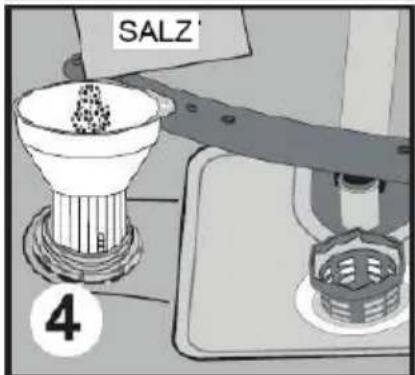

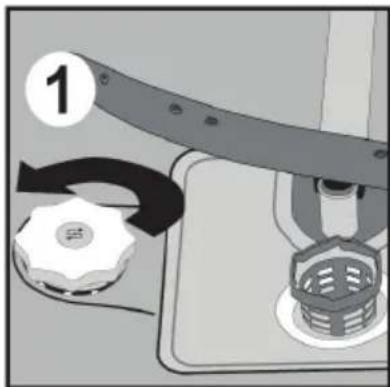

Das Salz einfüllen 18

Der Teststreifen 19

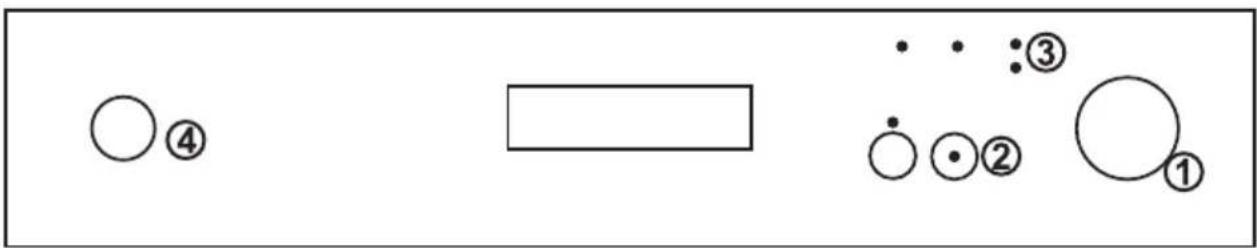

Den Salzverbrauch einstellen 19

Die Verwendung eines Reinigungsmittels 21

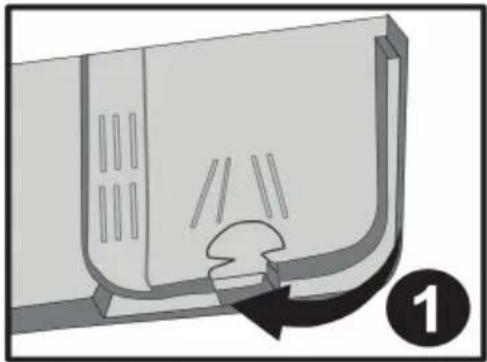

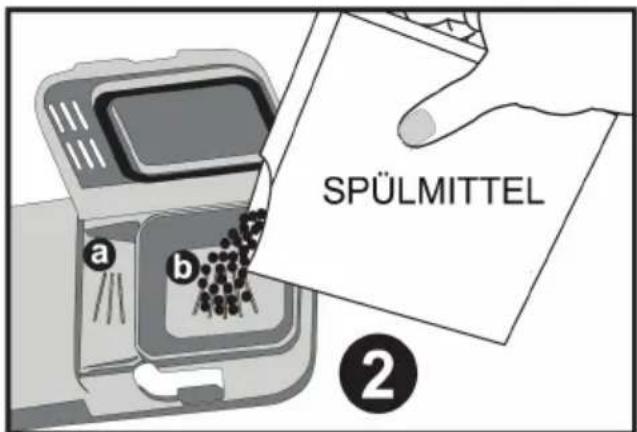

Das Fach für das Reinigungsmittel befüllen 21

Kombinierte Reinigungsmittel 21

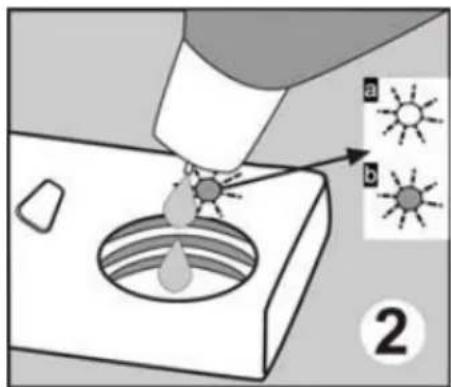

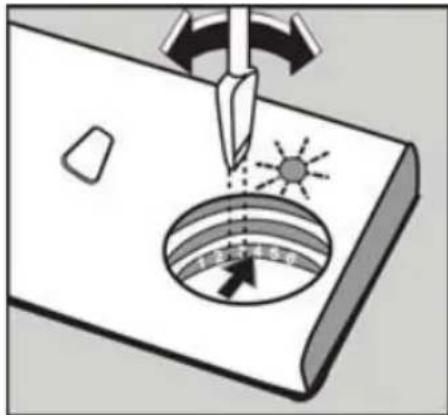

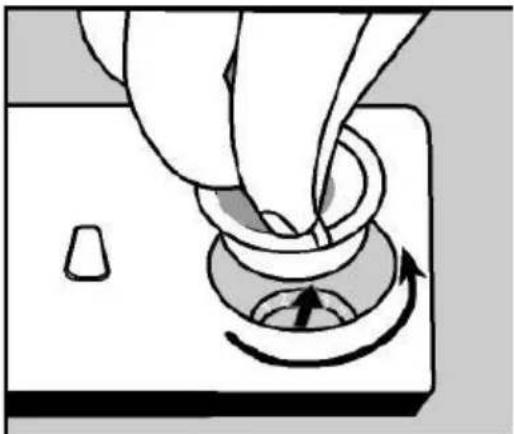

Den Geschirrspüler mit Klarspüler befüllen und richtig einstellen 22

Den Geschirrspüler beladen 23

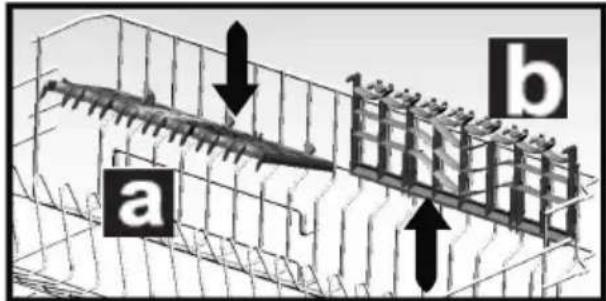

Das Klappgestell 24

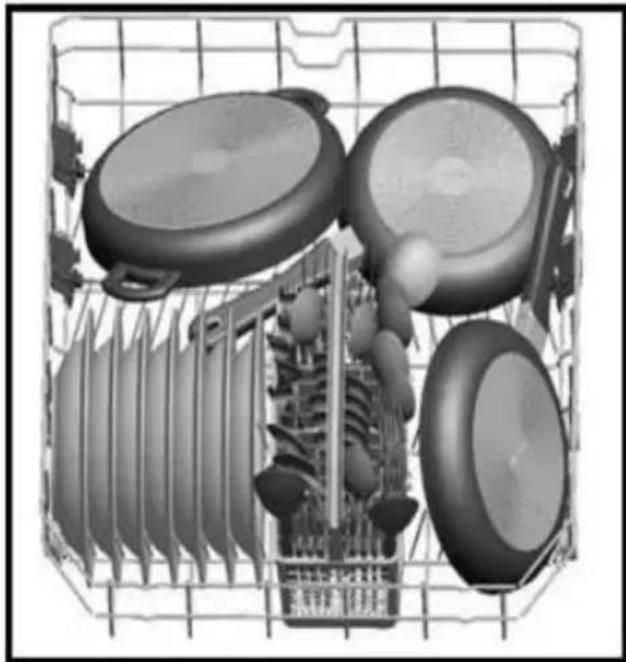

Andere Möglichkeiten zur Beladung der Geschirrkörbe 25

Die Programmbeschreibung 27

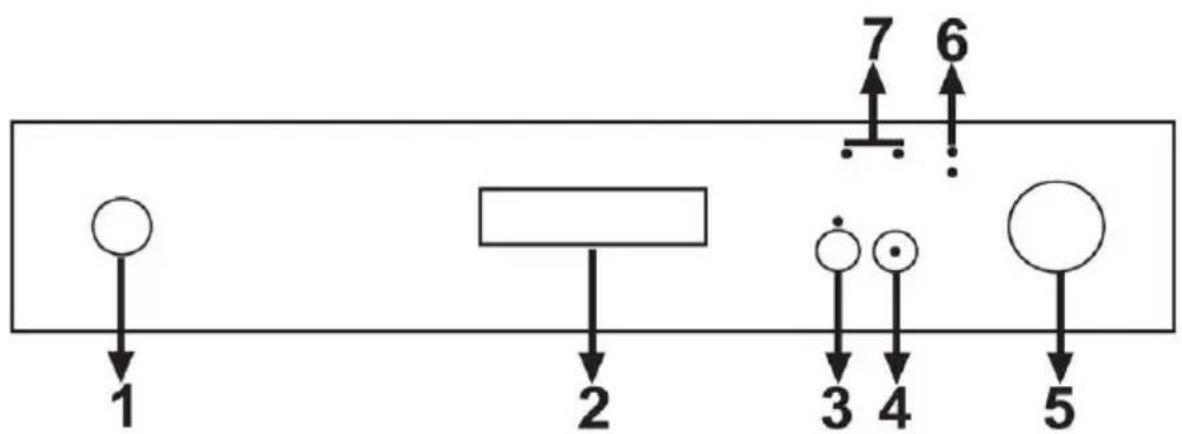

Lernen Sie Ihren neuen Geschirrspüler kennen 28

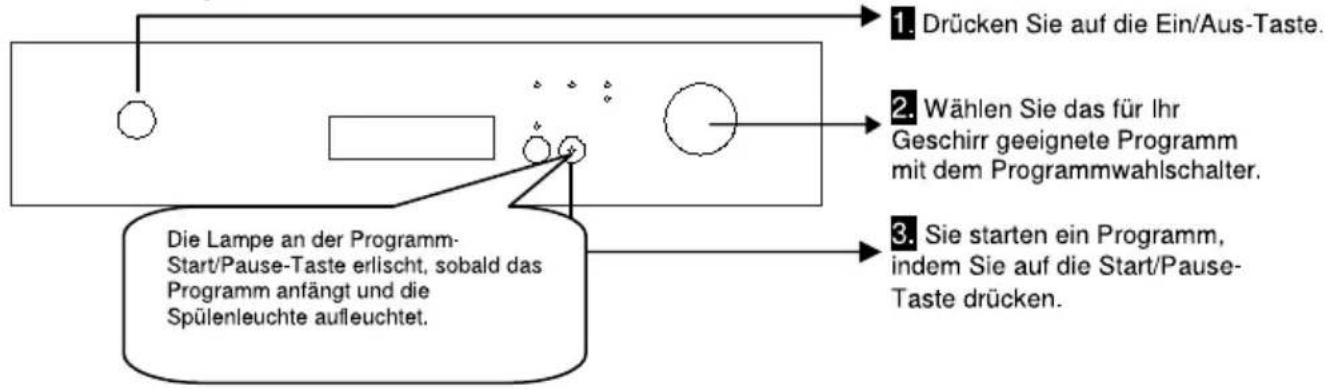

Den Geschirrspüler einschalten und ein Programm auswählen 29

Den Geschirrspüler einschalten 29

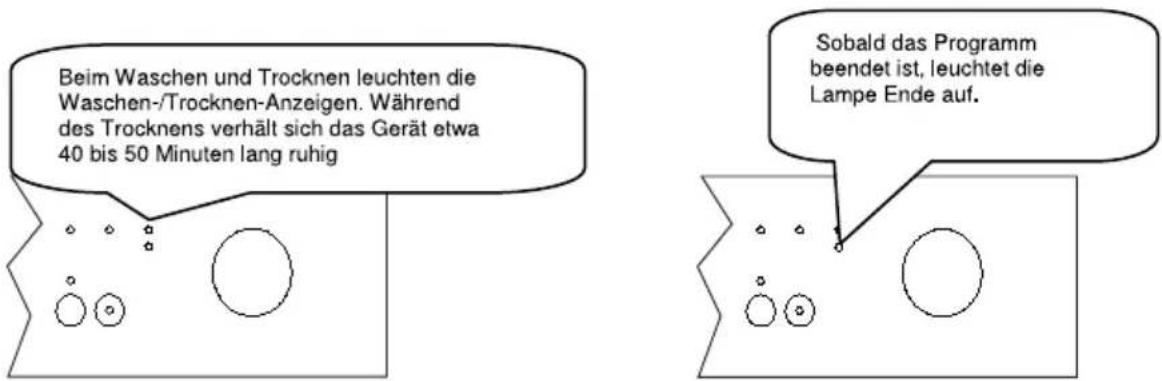

Der Programmverlauf 29

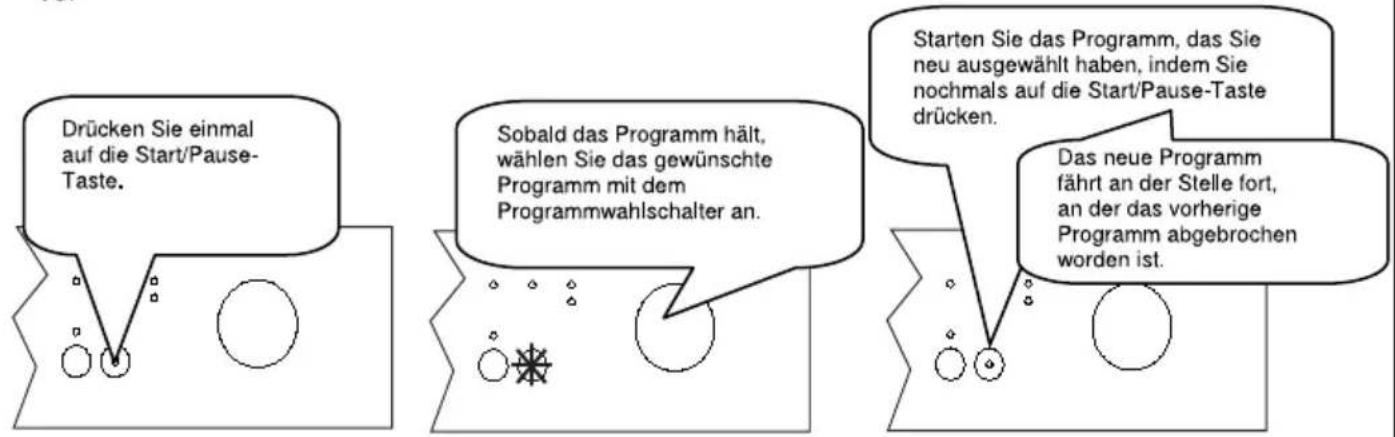

Ein Programm ändern 29

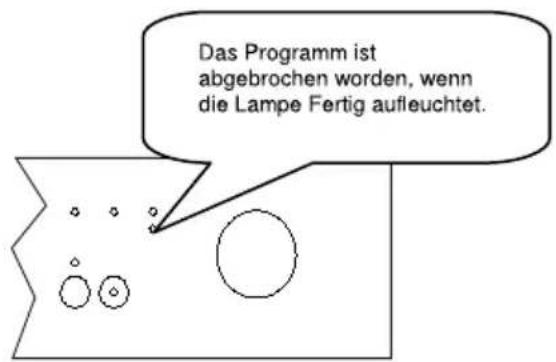

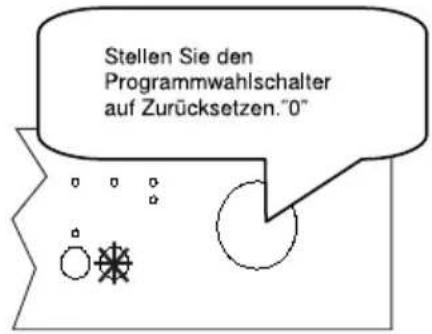

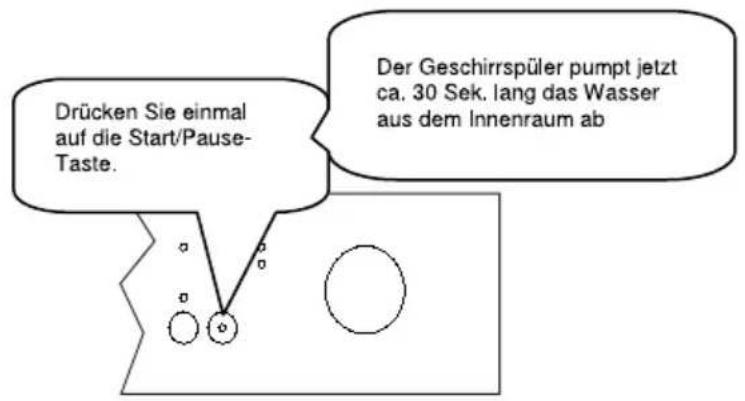

Ein Programm mit Hilfe des Zurücksetzens ändern 30

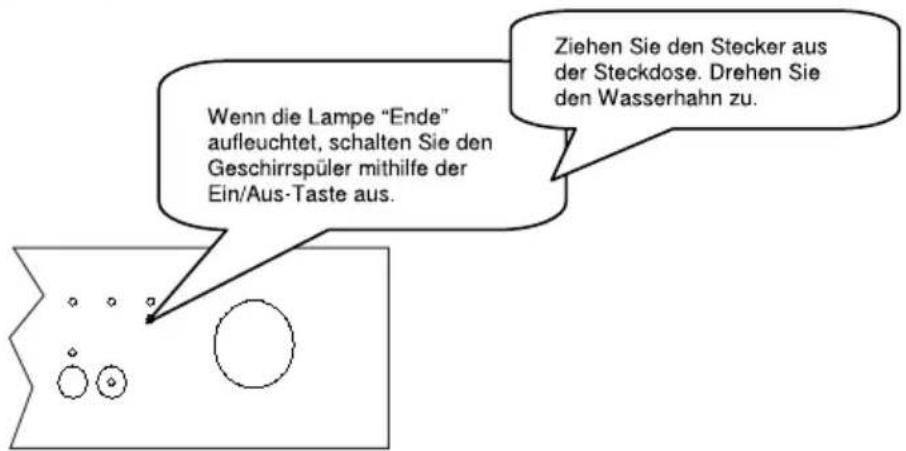

Den Geschirrspüler ausschalten 30

Pflege und Reinigung 31

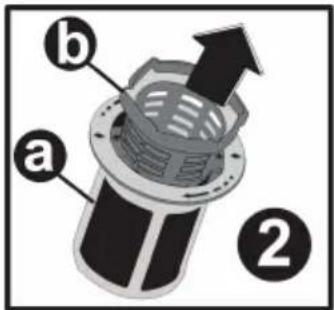

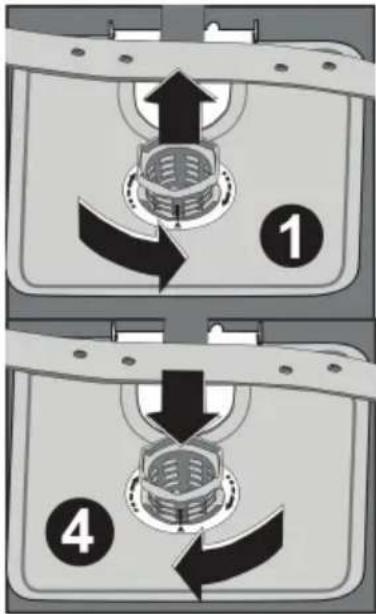

Die Filter 31

Die Sprüharme 32

Der Schlauchfilter 32

Störungsmeldungen und Vorgehensweise bei einer Störung 33

Praktische und nützliche Hinweise 35

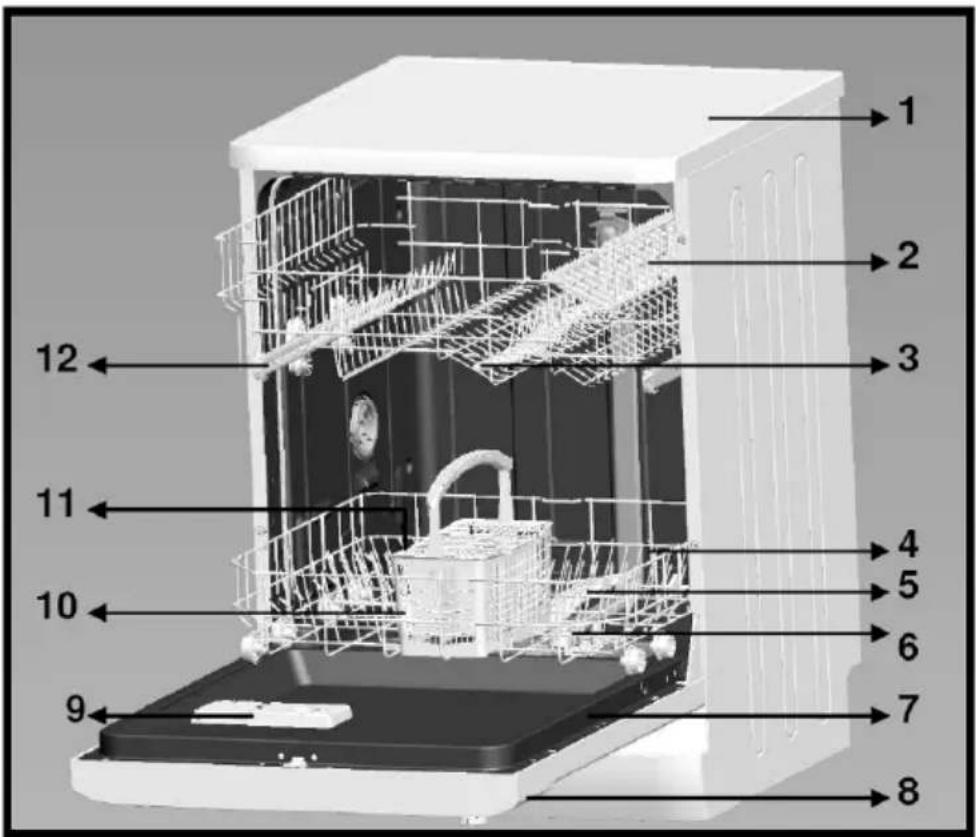

1. Arbeitsoberfläche
2. Oberer Geschirrkorb mit Haltern
3. Oberer Sprüharm
4. Unterer Geschirrkorb
5. Unterer Sprüharm

6. Filter

7. Typenschild

8. Bedienfeld
9. Behälter für Reinigungsmittel und Klarspüler
10. Besteckkorb
11. Behälter für Reinigungssalz
12. Schiene am oberen Geschirrkorb

Technische Angaben

Fassungsvermögen 12 Maßgedecke
Höhe 845 mm
Höhe (ohne Arbeitsplatte) 815 mm
Breite 596 mm
Tiefe 598 mm
Nettogewicht 46 kg
Versorgungsspannung 220-240 V, 50 Hz
Leistungsaufnahme 1900 W
Heizleistung 1800 W
Pumpenleistung 100 W
Abwasserpumpenleistung 30 W
Wasserzufuhrdruck 0,03 MPa (0,3 bar)-1 MPa (10 bar)
Stromstärke 10 A

Der Hersteller behält sich das Recht zur Anpassung der Ausführung und der technischen Angaben vor. Die Betriebslebensdauer der Maschine beträgt 10 Jahre (dies ist die erforderliche Aufbewahrungsdauer von Ersatzteilen, damit die Maschine ihre Funktionen erfüllen kann).

Konformität mit den Normen und Testdaten / EU-Konformitätserklärung

Alle Stufen in Bezug auf die Maschine sind in Übereinstimmung mit den Sicherheitsbestimmungen, wie dies in allendiesbezüglich geltenden Bestimmungen der Europäischen Union festgelegt ist. 2004/108/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

Wichtiger Hinweis für Nutzer: Bitte wenden Sie sich für eine Softcopy dieser Bedienungsanleitung an folgende Adresse:

„[e-mail]“. Bitte geben Sie in Ihrer eMail Modellnamen und Seriennummer (20-stellig) an; diese Daten finden Sie an der Gerätetür.

SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN

Wiederverwertung

• Einige Bestandteile und die Verpackung Ihres Geschirrspülers sind aus wiederverwertbaren Materialien hergestellt worden.
  • Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE<, >PS<, >POM<, >PP<, )
  • Die Teile aus Karton sind aus wiederverwertetem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können.
• Diese Materialien sind nicht für die Entsorgung als Haushaltsabfälle geeignet. Stattdessen sollten sie bei Abfallsammelstellen für die Wiederverwertung abgegeben werden.
• Wenden Sie sich bitte an solche Entsorgungsstellen, um Auskünfte zur Art der Entsorgung und zu Sammelstellen zu erhalten.

Sicherheitsinformationen

Wenn Sie Ihren Geschirrspüler in Empfang nehmen

• Prüfen Sie, ob keine Schäden an Ihrem Geschirrspüler oder der Verpackung vorliegen. Verwenden Sie niemals ein auf irgendeine Weise beschädigtes Gerät; wenden Sie sich an einen autorisierten Serviceanbieter.
• Entfernen Sie die Verpackungsmaterialien gemäß den Hinweisen und entsorgen Sie sie gemäß den diesbezüglichen Bestimmungen.

Auf diese Punkte müssen Sie während der Installation des Geschirrspülers achten

• Wählen Sie einen geeigneten, sicheren und ebenen Standort für die Aufstellung des Geschirrspülers.
• Beachten Sie bei der Aufstellung, Installation und den Anschlüssen für Ihren Geschirrspüler bitte die Hinweise.
• Anschluss und Reparatur dürfen nur von einem autorisierten Serviceanbieter durchgeführt werden.

• Verwenden Sie nur Originalersatzteile mit der Maschine.

• Prüfen Sie, ob das hausinterne elektrische Sicherungssystem entsprechend den Bestimmungen verbunden ist.

• Alle elektrischen Anschlüsse müssen zu den auf dem Typenschild angegebenen Werten passen.
• Seien Sie besonders behutsam und achten Sie darauf, das Gerät nicht auf dem Netzkabel abzustellen.
• Benutzen Sie niemals ein Verlängerungskabel oder eine Mehrfachsteckdose für den elektrischen Anschluss des Geschirrspülers. Sorgen Sie dafür dass der Netzstecker auch nach der Installation immer frei zugänglich ist.
• Führen Sie nach der Installation des Gerätes den ersten Spülgang ohne Geschirr durch.

Der normale Gebrauch des Geschirrspülers

- Dieser Geschirrspüler ist für Haushaltszwecke geeignet; benutzen Sie ihn nicht für einen anderen Zweck. Durch den gewerblichen Einsatz des Geschirrspülers verfallen sämtliche Garantieansprüche.

• Stellen oder legen Sie keine Lasten auf die offene Tür des Geschirrspülers, weil dieser sonst kippen könnte.
• Geben Sie ausschließlich die vorgesehenen, speziell für Geschirrspüler hergestellten Mittel in das Geschirrspüler- und Klarspülerfach. Unser Unternehmen haftet nicht für jegliche Schäden, die andernfalls am Gerät auftreten könnten.
• Wasserreste im inneren des Gerätes enthalten unter Umständen Spülmittelrückstände und dürfen nicht als Trinkwasser benutzt werden.
• Verwenden Sie niemals Lösungsmittel oder chemische Reinigungsmittel, dabei besteht Explosionsgefahr.
• Prüfen Sie bitte, ob Kunststoffteile wirklich hitzebeständig sind, bevor Sie sie im Geschirrspüler spülen.
  •Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Benutzung des Gerätes unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden, sofern diese nicht beaufsichtigt werden.
• Befüllen Sie Ihren Geschirrspüler nicht mit Gegenständen, die für das Geschirrspülen nicht geeignet sind. Achten Sie ebenfalls darauf, dass Sie keinen Geschirrkorb überladen. Andernfalls kann unsere Firma keine Haftung für irgendwelche Kratzer oder Rostschäden am inneren Rahmen aufgrund von Bewegungen des Geschirrkorbs übernehmen.
• Öffnen Sie niemals die Tür im laufenden Betrieb, dabei kann heißes Wasser austreten. Für alle Fälle stellt eine Sicherungsvorrichtung sicher, dass die Maschine stoppt,

wenn die Tür geöffnet wird.

• Lassen Sie die Tür des Geschirrspülers nicht offen stehen. Dies kann andernfalls zu Unfällen führen.
• Geben Sie Messer und andere spitze oder scharfe Gegenstände mit der scharfen Seite nach unten in den Besteckkorb.
• Falls das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren vom Hersteller, seinem Serviceagenten oder ähnlich qualifizierten Personen ausgetauscht werden.
• Dieses Gerät darf nicht von Personen (einschließlich - Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bedient werden. Dies gilt auch für in Bezug auf das Gerät unerfahrene Personen, sofern diese nicht beaufsichtigt oder von einer verantwortlichen Person gründlich in die Bedienung des Gerätes eingewiesen wurden.
• Wenn bei der EnergySave-Option „Ja“ gewählt ist, wird die Tür zum Programmende geöffnet. Schließen Sie die Tür während der ersten Minute nach Programmende nicht gewaltvoll; andernfalls kann der automatische Türmechanismus beschädigt werden. Die Tür muss zur effektiven Trocknung 30 Minuten geöffnet bleiben.(bei Modellen mit System zum automatischen Öffnen der Tür)

Warnung: Stehen Sie nach Ertönen des Signals zur Anzeige der automatischen Öffnung nicht vor der Tür.

Für die Sicherheit ihrer Kinder

• Nachdem Sie das Verpackungsmaterial des Geschirrspülers entfernt haben, müssen Sie darauf achten, dass es außerhalb der Reichweite von Kindern bleibt.

• Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten.

• Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern.

• Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können.
• Stellen Sie sicher, dass Ihr Altgerät keine Gefahr für Kinder darstellt. Es ist schon häufiger vorgekommen, dass sich Kinder in Altgeräten eingesperrt haben. Beugen Sie dem vor, indem Sie sicherstellen, dass die Tür nicht mehr verschlossen werden kann, und schneiden Sie das Netzkabel ab.

Im Falle einer Störung

• Jegliche Störungen dürfen nur von qualifiziertem Fachpersonal beseitigt werden. Alle von nicht autorisiertem Servicepersonal durchgeführten Reparaturarbeiten lassen die Garantie erlöschen.
• Stellen Sie vor jeglichen Reparaturarbeiten sicher, dass das Gerät von der Stromversorgung getrennt ist. Schalten Sie die Sicherung ab oder ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel selbst, sondern greifen Sie am Stecker. Achten Sie darauf, dass der Wasserhahn zugedreht ist.

Empfehlungen

- Um Wasser und Strom zu sparen, sollten Sie hartnäckige Rückstände am Geschirr entfernen, bevor Sie das Geschirr in die Maschine stellen. Starten Sie das Gerät erst, wenn es voll beladen ist.

- Benutzen Sie das Vorspülprogramm bitte nur, wenn dies wirklich erforderlich ist.

- Stellen Sie hohle Gegenstände wie Schalen, Gläser und Töpfe so in die Maschine, dass die Öffnung nach unten zeigt.

- Es wird empfohlen, dass Sie den Geschirrspüler nicht mit anderem oder mehr als dem angegebenen Geschirr befüllen.

Für den Geschirrspüler nicht geeignete Gegenstände:

• Zigarettenasche, Kerzenwachs, Politur, Farbe, chemische Stoffe und Materialien mit Eisenlegierung;
• Gabeln, Löffel und Messer mit Handgriffen aus Holz oder Knochen bzw. aus Elfenbein oder Perlmutt, geleimte Gegenstände oder mit scheuernden, säurehaltigen oder alkalischen Chemikalien verschmutzte Gegenstände.
• Gegenstände aus nicht hitzebeständigem Kunststoff, Gegenstände mit einer Kupfer- oder Zinnbeschichtung.

- Gegenstände aus Aluminium und Silber (diese können sich verfärben oder stumpf werden).

- Bestimmte empfindliche Glastypen, Porzellan mit ornamentalen Druckmustern, da diese bereits nach dem ersten Spülen fahl werden können, Kristallglas, weil es im Lauf der Zeit stumpf wird, nicht hitzebeständiges geklebtes Besteck, Bleikristallgläser, Schneidebretter sowie mit Synthetikfasern hergestellte Produkte;

- Absorbierende Gegenstände wie Schwämme oder Küchentücher gehören nicht in einen Geschirrspüler.

Warnung: Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen.

DIE INSTALLATION DES GESCHIRRSPÜLERS Die Aufstellung des Geschirrspülers

Wenn Sie den Standort für den Geschirrspüler wählen, müssen Sie darauf achten, dass Sie dort das Geschirr problemlos be- und entladen können.

Stellen Sie den Geschirrspüler nicht an einer Stelle auf, an der die Zimmertemperatur unter 0 °C absinken kann.

Nehmen Sie die Maschine vor der Aufstellung aus der Verpackung. Beachten Sie dabei bitte die Warnhinweise auf der Verpackung

Achten Sie bei der Wahl des Standortes darauf, dass sich die Anschlüsse für Wasserzu -und -ablauf in der Nähe befinden. Beachten Sie beim Aufstellungsort der Maschine, dass die Anschlüsse nach der Durchführung nicht mehr geändert werden.

Halten Sie den Geschirrspüler nicht an der Tür oder der vorderen Platte fest, um ihn anzuheben.

Halten Sie einen bestimmten Abstand an allen Seiten der Maschine ein, damit Sie sie während der Reinigung bequem nach vorne und hinten verschieben können.

Achten Sie darauf, dass die Schläuche für Wasserzu- und -ablauf bei der Aufstellung des Geschirrspülers nicht eingeklemmt werden. Stellen Sie bitte außerdem sicher, dass die Maschine nicht auf einem Netzkabel steht.

Stellen Sie die Stellfüße des Geschirrspülers so ein, dass die Maschine gerade und fest steht. Durch eine ordnungsgemäße Aufstellung des Geschirrspülers wird das problemlose Öffnen und Schließen der Tür gewährleistet.

Wenn sich die Tür des Geschirrspülers nicht richtig schließen lässt, müssen Sie prüfen, ob die Maschine stabil auf der Bodenfläche steht. Stellen Sie andernfalls die Stellfüße richtig ein und sorgen Sie für einen stabilen Stand.

Der Wasseranschluss

Achten Sie darauf, dass die Leitungen im Haus für die Installation eines Geschirrspülers geeignet sind. Wir empfehlen Ihnen ferner, einen Filter am Wassereinlass Ihres Hauses oder Ihrer Wohnung anzubringen, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor.

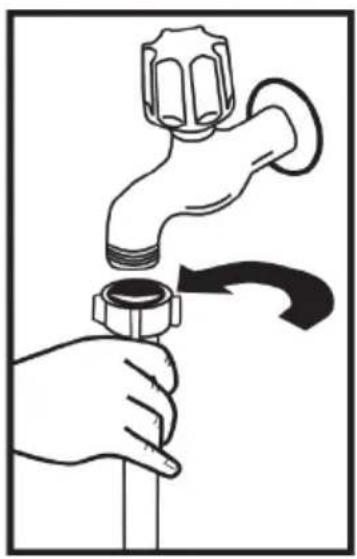

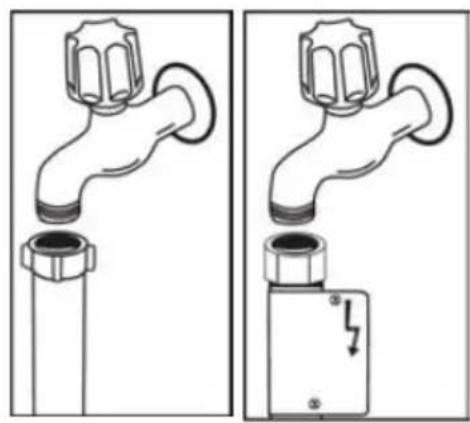

Der Zufuhrschlauch

Benutzen Sie nicht den Zufuhrschlauch Ihres alten Geschirrspülers, wenn Sie diesen noch haben sollten. Benutzen Sie stattdessen den neuen, im Lieferumfang enthaltenen Zufuhrschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen. Schließen Sie den Zufuhrschlauch direkt an den Wasserhahn an. Der am Hahn vorliegende Druck muss mindestens 0,3 bar und darf nicht mehr als 10 bar betragen. Wenn der Wasserdruck 0 bar übersteigt, muss ein Druckausgleichsventil dazwischen angebracht werden.

Nachdem der Schlauch angeschlossen worden ist, muss der Hahn ganz aufgedreht werden. Jetzt kann geprüft werden, ob er absolut dicht ist und nicht tropft. Zum Schutz Ihrer Maschine sollten Sie darauf achten, dass Sie immer die Wasserzufuhr schließen, wenn das Spülprogramm beendet ist.

HINWEIS: Bei einigen Modellen wird ein Zwischenstück für den Aquastop verwendet. Bei Geräten mit Aquastop liegt gefährliche Spannung vor. Schneiden Sie den Schlauch nicht ab. Achten Sie darauf, dass der Schlauch nicht geknickt oder gequetscht wird.

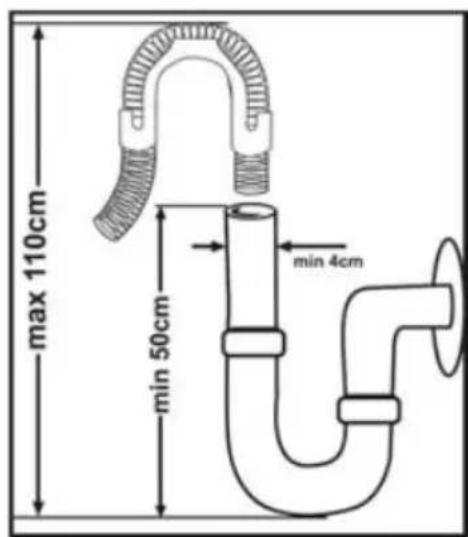

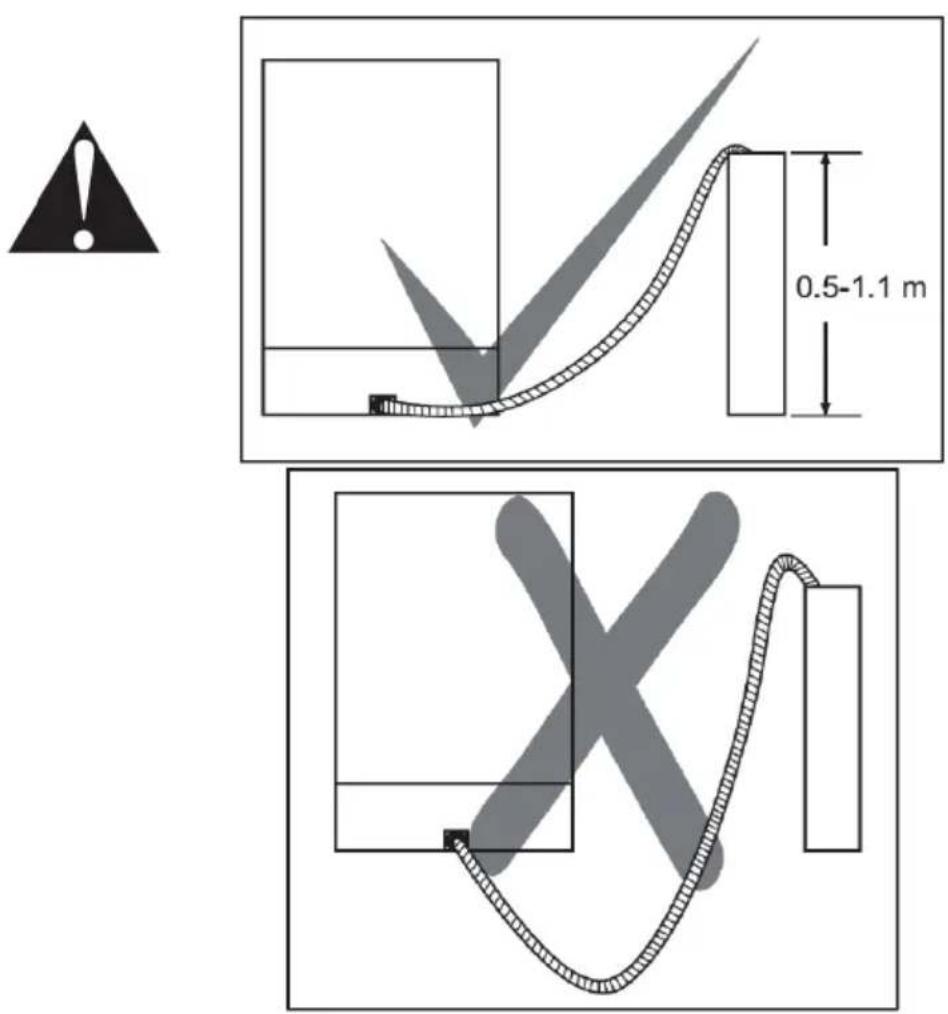

Der Abwasserschlauch

Der Abwasserschlauch kann entweder direkt an den Wasserabfluss oder den Abfluss des Spülbeckens angeschlossen werden. Wenn ein spezielles Schenkelrohr (wenn verfügbar) verwendet wird, kann das Wasser direkt in das Spülbecken abfließen, indem das Schenkelrohr über den Rand des Spülbeckens gebogen wird. Dieser Anschluss muss in einer Höhe von mindestens 50 cm über der Bodenfläche liegen und darf nicht höher als 110 cm sein.

Warnung: Verlängern Sie den Abwasserschlauch nicht über 4 Meter, sonst kann das Schmutzwasser nicht mehr problemlos abgepumpt werden und Spülergebnis wird beeinträchtigt. In diesem Fall übernimmt der Hersteller keine Haftung.

Der elektrische Anschluss

Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. Wenn keine Erdung vorliegt, lassen Sie diese von einem qualifizierten Elektriker vornehmen. Bei Nutzung ohne Erdung übernimmt der Hersteller keine Haftung für jegliche Ausfälle.

Die Absicherung im Haus sollte bei 10 bis 16 A liegen.

Ihre Maschine ist für den Betrieb mit 220 bis 240 V ausgelegt. Falls die Netzspannung an Ihrem Ort 110 V beträgt, schließen Sie einen Transformator (110/220 V und 3000 W) zwischen. Das Netzkabel sollte während der Aufstellung nicht angeschlossen werden.

Verwenden Sie immer den mit Ihrer Maschine ummantelten Stecker.

Der Betrieb mit geringer Spannung kann die Spülleistung mindern.

Das Netzkabel des Geschirrspülers darf nur von einem befugten Kundendienstmonteur oder Elektriker ausgetauscht werden. Unsachgemäße Installationen können zu Unfällen führen.

Achten Sie aus Sicherheitsgründen immer darauf, dass Sie den Stecker aus der Steckdose ziehen, wenn ein Spülprogramm zu Ende ist.

Um Stromschläge zu vermeiden, dürfen Sie den Stecker nicht mit nassen Händen aus der Steckdose ziehen.

Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. Ziehen Sie niemals am Kabel.

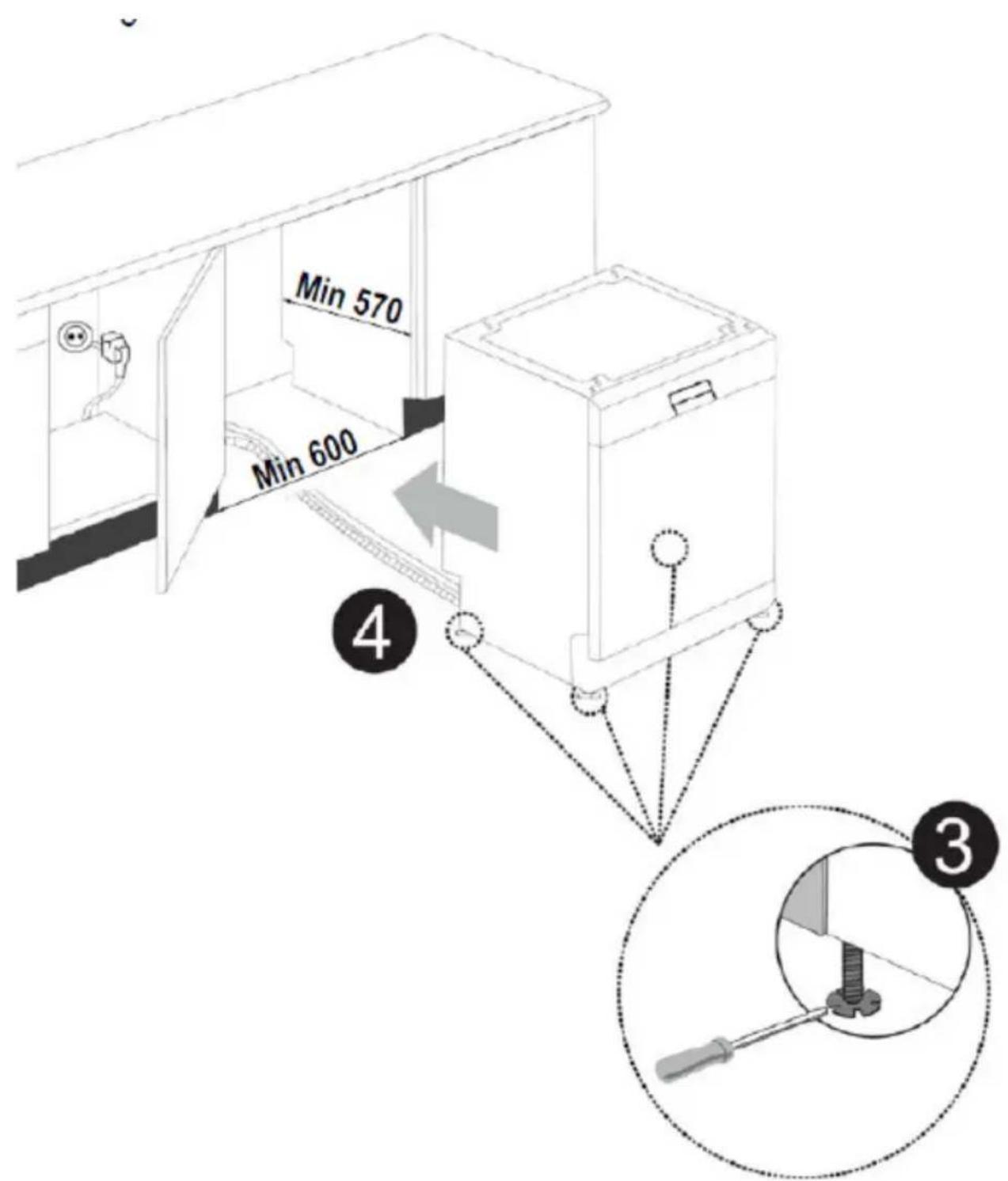

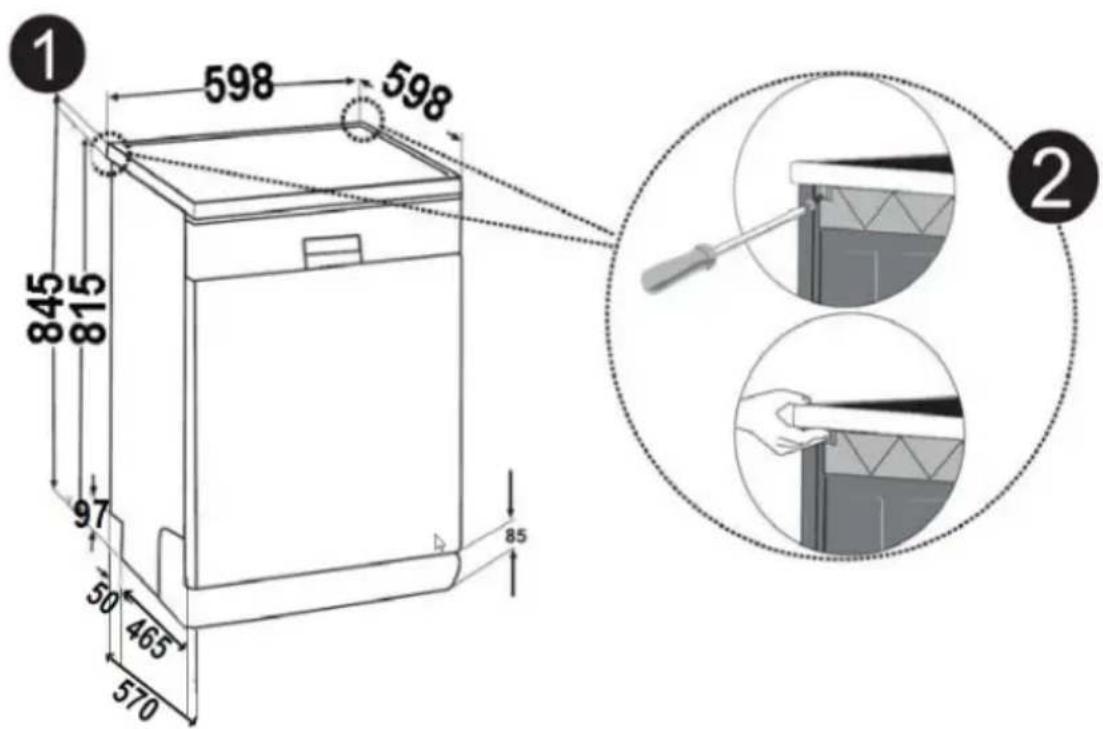

Den Geschirrspüler unter der Arbeitsplatte einbauen

Wenn Sie Ihren Geschirrspüler unter einer Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Ihnen darunter genügend Platz zur Verfügung steht und ob die Anschlüsse für Strom und Wasser dies zulassen. ^1 Wenn Sie zu dem Schluss kommen, dass der Platz unter der Arbeitsplatte für die Aufstellung der Maschine geeignet ist, müssen Sie die obere Platte (wie in der Abbildung gezeigt) abnehmen. ^2

Warnung: Die Stelle, an der wir die Maschine durch Entfernen der Arbeitsplatte installieren, muss stabil sein, damit das Gerät gerade steht.

Entfernen Sie die Arbeitsplatte, indem Sie die Befestigungsschrauben der Arbeitsplatte an der Rückseite der Maschine lösen; drücken Sie dann die Frontblende 1 cm von der Vorderseite nach hinten und heben sie ab.

Stellen Sie die Füße des Geschirrspülers gemäß der Bodenfläche bei Ihnen ein3 Achten Sie darauf, dass keine Schläuche oder Leitungen geknickt oder beschädigt werden.4

Warnung: Nach dem Entfernen der Arbeitsplatte muss der Geschirrspüler an einem eingeschlossenen Ort aufgestellt werden, dessen Maße den Abmessungen in der Abbildung entsprechen.

Bevor Sie den Geschirrspüler zum ersten Mal benutzen

• Prüfen Sie, ob die Angaben zur Strom- und Wasserzufuhr den Werten, wie Sie auf den Installationshinweisen für den Geschirrspüler angegeben sind, entsprechen.
• Entfernen Sie alle Verpackungsmaterialien, die sich noch im Geschirrspüler befinden.
• Stellen Sie die Wasserhärte ein.
• Füllen Sie 2 kg Salz in den Salzbehälter und geben Sie so viel Wasser hinzu, bis der Behälter mit Wasser vollständig gefüllt ist.
• Füllen Sie den Behälter für den Klarspüler. Achten Sie drauf das kein Klarspüler daneben geht, sonst kann es bei denn nächsten Spülgängen zu starker Schaumbildung kommen. Dies beeinträchtigt stark das Spülergebnis.

Falls Sie Ihren Geschirrspüler unter eine Küchenarbeitsplatte unterbauen möchten und hierzu ggf. die mitgelieferte Arbeitsplatte des Gerätes entfernen, muss auf der Unterseite Ihrer Küchenarbeitsplatte ein Dunstschutzstreifen angebracht werden. Dies ist nötig um Beschädigung an der Küchenarbeitsplatte

durch Dunst/Feuchtigkeit beim Trockenvorgang (mit geöffneter Tür des Gerätes) zu vermeiden.

Die Verlegung des Ablaufschlauches hat gemäß der Bedienungsanleitung des Gerätes zu erfolgen, um einen optimalen Betrieb des Gerätes zu ermöglichen. Achten Sie stets darauf, dass keine Salzrückstände nach der Befüllung des Regeneriersalzbehälters in Ihrem Geschirrspüler vorhanden sind. Deshalb muss immer unmittelbar nach jeder Salzbefüllung ein Hauptspülgang gestartet werden.

DEN GESCHIRRSPÜLER FÜR DEN GEBRAUCH VORBEREITEN

So wichtig ist es, das Wasser zu entkalken

Um ein optimales Spülergebnis zu erzielen, braucht der Geschirrspüler weiches, d. h. kalkarmes Wasser. Ansonsten können weiße Kalkrückstände auf dem Geschirr und im Innenraum

zurückbleiben. Dadurch werden das Spülen und Trocknen im Geschirrspüler sowie der Glanz des Geschirrs beeinträchtigt. Wenn Wasser durch das Enthärtungssystem fließt, werden die lonen, die die Härte verursachen, aus dem Wasser abgetrennt, so dass das Wasser die optimale Wasserhärte für das beste Spülergebnisse erhält. Je nach der Härte des zugeführten Wassers nimmt die Zahl der für die Wasserhärte verantwortlichen lonen im Enthärtungssystem sehr schnell zu. Aus diesem Grunde muss das Enthärtungssystem regelmäßig neu befüllt werden, damit es während der nächsten Spülvorgänge die gleichen Leistungen erbringt. Deshalb wird Spezialsalz für Geschirrspüler verwendet.

Die Befüllung mit Salz

Benutzen Sie bitte Spezialsalz, das für die Verwendung in Geschirrspülern entwickelt worden ist. Um das Spezialsalz einzufüllen, müssen Sie zunächst den unteren Geschirrkorb herausnehmen, damit Sie den Verschluss des Salzbehälters öffnen können, indem Sie den Deckel entgegengesetzt zum Uhrzeigersinn (nach links) abdrehen 1 2 Füllen Sie zunächst das Fach mit 2 kg Salz und mit Wasser 3 bis zum Überlauf-Füllstand.

Benutzen Sie, wenn möglich, einen Trichter 4 dadurch wird Ihnen das Befüllen erleichtert. Befestigen Sie den Deckel wieder und drehen Sie ihn zu. Nach ca. 20-30 Spülgängen ist dieses Salz aufgebraucht und muss nachgeführt werden.

Wichtig:

Unmittelbar nach jeder Befüllung des Salzbehälters muss der Geschirrspüler in einem Hauptspülgang betrieben werden, um Salzrückstände im Innenraum des Gerätes zu entfernen (!Korrosionsgefahr - Verlust der Garantieansprüche!).

Befüllen Sie den Salzbehälter nur beim ersten Gebrauch mit Wasser!

Wenn Sie eine Tablette in den Behälter für das Reinigungssalz geben, brauchen Sie nicht das ganze Fach zu befüllen. Wir empfehlen die Verwendung von fein gemahlenem oder pulverförmigem Enthärtungssalz.

Verwenden Sie niemals Tafelsalz in Ihrem Geschirrspüler. Ansonsten kann es passieren, dass die Funktion der Enthärtung im Laufe der Zeit abnimmt. Wenn Sie den Geschirrspüler einschalten, füllt sich der Salzbehälter mit Wasser. Befüllen Sie deshalb den Salzbehälter, bevor Sie den Geschirrspüler einschalten.

Achten Sie darauf, dass keine Salzreste im Innern des Gerätes verbleiben. Starten Sie ggf. ein Kurzprogramm um Salzrest zu entfernen und damit Korrosionsschäden zu verhindern.

Der Teststreifen

Die Spülleistung Ihres Geschirrspülers hängt von der Härte Ihres Leitungswassers ab. Aus diesem Grunde ist der Geschirrspüler mit einem System zur Verminderung des Härtegrads im zugeführten Wasser ausgerüstet. Die Spülergebnisse sind nur dann optimal, wenn auch die Einstellungen für den Härtegrad richtig eingestellt wurden! Um den Härtegrad des Wassers in Ihrem Wohngebiet herauszufinden, wenden Sie sich an den

örtlichen Wasserverband oder bestimmen Sie den Härtegrad, indem Sie den Teststreifen benutzen (falls verfügbar)

Öffnen Sie den Teststreifen.

Lassen Sie 1 Minute lang Wasser durch die Leitung fließen.

Halten Sie den Teststreifen 1 Sekunde lang ins Wasser.

Schütteln Sie das Wasservom Teststreifen, nachdem Sie ihn aus dem Wasser genommen haben.

Warten Sie 1 Minute.

Stellen Sie die Wasserhärte am Geschirrspüler gemäß dem Ergebnis ein, das Sie mithilfe des Teststreifens bestimmt haben.

					Level 1 nicht kalkhaltigLevel 2 gering kalkhaltigLevel 3 wenig kalkhaltigLevel 4 normal kalkhaltigLevel 5 sehr kalkhaltigLevel 6 stark kalkhaltig
	1 Minute	1 Sekunde		* 1 Minute

Level 2

Level 3

Level 4

Level 5

Level 6

gering kalkhaltig

wenig kalkhaltig

normal kalkhaltig

sehr kalkhaltig

stark kalkhaltig

Den Salzverbrauch einstellen

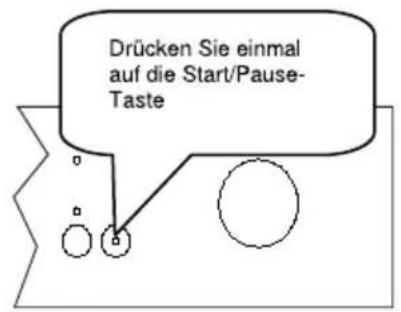

Drücken Sie dann die Start/Pause Taste 2 und halten Sie diese gedrückt. Schalten Sie das Gerät mit der Ein/Aus Taste 4 ein und halten Sie die Start/Pause Taste so lange gedrückt, bis die Lampe der Programmanzeige 3 aufleuchtet und wieder erlischt, dann könne Sie die Taste los lassen.

Schalten Sie dann den Geschirrspüler ein, indem Sie auf die Ein/Aus-Taste drücken. 4 Halten Sie die Start/Pause-Taste eingedrückt, bis die Lampen der Programmanzeige aufleuchten und wieder erlöschen. 2 Danach können Sie die Taste wieder los lassen.

An Ihrem Geschirrspüler wird jetzt die zuletzt eingegebene Einstellung der Wasserhärte angezeigt.

Sie können den Wert anpassen, indem Sie auf die Start/Pause-Taste drücken.2 Nachdem Sie den Härtegrad angepasst haben, speichern Sie den Wert durch drücken des An/Aus-Knopfes.4

Tabelle zur Standeinstellung bei der Wasserhärte

Stand Wasserhärte	Deutsche Härte dH	Französis che Härte dF	Englische Härte dE	Standanzeige Härte
1	0-5	0-9	0-6	SpülenTrocknen-Lampe ist an
2	6-11	10-20	7-14	Ende-Lampe ist an
3	12-17	21-30	15-21	Start/Pause-Lampe ist an
4	18-22	31-40	22-28	SpülenTrocknen & Ende-Lampen ist an
5	23-31	41-55	29-39	SpülenTrocknen & Start/Pause-Lampen sind an.
6	32-50	56-90	40-63	Ende & Start/Pause-Lampen sind an.

Wenn die bei Ihnen vorliegende Wasserhärte über 50 DH( deutsche Härte) liegt oder Sie Brunnenwasser verwenden, sollten Sie Geräte zur Filterung oder der Wasseraufbereitung verwenden.

HINWEIS: Werkseitig ist die Härte bereits auf den Wasserhärte Stand 3 eingestellt worden.

Die Verwendung von Reinigungsmitteln

Benutzen Sie bitte ein Reinigungsmittel, das speziell für die Verwendung von Haushaltsgeschirrspülern entwickelt worden ist.

Im Einzelhandel sind Pulver, Reinigungs-Gel und Tabletten zur Reinigung erhältlich, die speziell für die Verwendung in Haushaltsgeschirrspülern entwickelt worden sind.

Vor dem Einschalten des Geschirrspülers muss das Reinigungsmittel in das Reinigungsfach eingefüllt werden. Lagern Sie die Reinigungsmittel außerhalb der Reichweite von Kindern an einem kühlen und trockenen Standort.

Füllen Sie bitte nicht mehr Reinigungsmittel als erforderlich in das Fach für den Reiniger, sonst kann es passieren, dass das Reinigungsmittel sich nicht richtig löst. Ansonsten könnte es sowohl zu Kratzern auf Ihren Gläsern kommen als auch dazu führen, dass sich das Reinigungsmittel nur schlecht auflöst.

Wenn Sie weitere Informationen in Bezug auf das verwendete Reinigungsmittel benötigen, wenden Sie sich bitte direkt an die betreffenden Hersteller der Reinigungsmittel.

Das Fach für das Reinigungsmittel

Drücken Sie wie auf der Abbildung gezeigt auf die Lasche, um das Fach für das Reinigungsmittel zu öffnen. 1 Im Fach für das Reinigungsmittel befinden sich Striche für die Befüllung. Es ist möglich, die richtige Menge an Reinigungsmittel mithilfe dieser Striche zu bestimmen. In das Fach können insgesamt 40 cm³ an Reinigungsmittel eingefüllt werden.

Öffnen Sie die Verpackung des Geschirrspülmittels und befüllen Sie das größere Fach b mit 25 cm ^3 an Reiniger, wenn Ihr Geschirr stark und mit 15 cm ^3 , wenn es normal verschmutzt ist 2 Wenn Ihr Geschirr

schon seit längerer Zeit nicht abgewaschen worden ist, wenn sich angetrocknete Speisereste darauf befinden und Sie den Geschirrspüler sehr voll beladen haben, befüllen Sie das Vorspülfach mit 5 cm³ an Reinigungsmittel. Schalten Sie jetzt die Maschine ein.

Möglicherweise müssen Sie noch mehr Reinigungsmittel in Ihren Geschirrspüler füllen. Dies hängt vom Maß der Verschmutzung und von der Wasserhärte in Ihrem Gebiet ab.

Kombinierte Reinigungsmittel

Die Hersteller von Reinigungsmitteln stellen ebenfalls kombinierte Geschirrspülmittel her, die

Namen wie z. B. 2 in 1, 3 in 1 oder 5 in 1 tragen.

Die 2-in-1-Geschirrspülmittel enthalten außer einem Reinigungsmittel auch Salz oder einen Klarspüler. Wenn Sie 2-in-1-Geschirrspülmittel verwenden, müssen Sie auf jeden Fall die Hinweise für die Reinigungstablette beachten.

Andere Reinigungstabletten enthalten nicht nur ein Geschirrspülmittel, sondern auch einen Klarspüler und Reinigungssalz sowie weitere Eigenschaften.

Gebrauchsbedingungen ausreichende Ergebnisse. Solche Reinigungsmittel enthalten den Klarspüler und/oder das Salz in festgelegten Mengen.

An diese Dinge sollten Sie bei der Verwendung dieser Produkte denken:

- Lesen Sie sich immer die Angaben auf der Verpackung des Produkts, das Sie verwenden möchten, durch, um zu kontrollieren, ob es sich dabei um ein kombiniertes Mittel handelt oder nicht.

• Prüfen Sie, ob das Geschirrspülmittel für die Härte des verwendeten Wassers geeignet ist.
• Beachten Sie die Hinweise auf der Verpackung, wenn Sie solche Produkte verwenden.
• Wenn solche Geschirrspülmittel in der Form von Tabletten angeboten werden, legen Sie sie bitte niemals in den Innenbereich oder den Besteckkorb des Geschirrspülers. Legen Sie die Tabletten immer in das Fach für Reinigungsmittel.
• Sie erbringen bei einer bestimmten Verwendungsart gute Leistungen. Wenn Sie diese Art von Geschirrspülmitteln verwenden, müssen Sie sich an den betreffenden Hersteller wenden, um weitere Informationen zu den Verwendungsbedingungen zu erhalten.
• Wenn die Bedingungen für die Verwendung dieser Produkte und die Maschineneinstellungen richtig sind, können sich auf diese Weise Einsparungen beim Verbrauch von Salz und/oder dem Klarspüler erzielen lassen.
• Wenden Sie sich bitte an den Hersteller des Reinigungsmittels, wenn Sie keine guten Spülergebnisse erzielen (wenn Kalkrückstände auf dem Geschirr zurückbleiben und es nicht trocken wird), nachdem Sie 2-in-1- oder 3-in-1-Reinigungsmittel verwendet haben. Zu dem Garantieumfang für den Geschirrspüler gehören keine Ansprüche aufgrund der Verwendung dieser Arten von Reinigungsmitteln.

Empfohlene Verwendung: Wenn Sie mit der Verwendung kombinierter Reinigungsmittel bessere Spülergebnisse erzielen wollen, müssen Sie Salz und Klarspüler in Ihren Geschirrspüler einfüllen und den Stand der Wasserhärte auf den niedrigsten Stand (1) einstellen.

Das Auflösungsverhalten von Spülmitteln in Tablettenform („Tabs“) verschiedener Hersteller hängt gewöhnlich von Temperatur und Zeit ab. Daher raten wir davon ab, solche Spülmittel mit Kurzprogrammen zu verwenden. Bei solchen Programmen sollten Sie besser Spülmittel in Pulverform einsetzen.

Warnung: Wenn irgendwelche Probleme bei der Verwendung dieser Geschirrspülmittel entstehen sollten, die Sie vorher nicht gehabt haben, sollten Sie sich direkt an den Hersteller des Reinigungsmittels wenden.

Wenn Sie keine kombinierten Reinigungsmittel mehr verwenden wollen

• Füllen Sie den Behälter für das Salz und den Klarspüler.
• Stellen Sie die Wasserhärte auf den höchsten Stand (6) und lassen Sie den Geschirrspüler ohne Beladung spülen.
  • Passen Sie den Stand der Wasserhärte an.
• Wählen Sie den geeigneten Stand für den Klarspüler

Den Klarspüler einfüllen und die richtige Einstellung wählen

Ein Klarspüler wird verwendet, um nicht nur Wasserflecken, Kalkrückstände oder weiße Streifen vom Geschirr zu entfernen, sondern auch, um das Geschirr besser trocknen zu lassen. Es wird häufig gedacht, dass ein Klarspüler ausschließlich für einen verbesserten Glanz des Geschirrs verwendet wird. Das Mittel dient allerdings ebenfalls zum besseren Trocknen des Geschirrs. Aus diesem Grund müssen Sie immer darauf achten, dass genügend Klarspüler im Behälter für den Klarspüler vorhanden ist. Außerdem darf nur ein Mittel verwendet werden, das für die Verwendung in Geschirrspülern geeignet ist.

Wenn die Nachfüllanzeige für Klarspüler auf dem Bedienfeld für den Klarspüler neu befüllen.

sichtbar wird, müssen Sie den Behälter für den Klarspüler neu befüllen.

Um den Klarspüler einzufüllen, müssen Sie zuerst den Verschlussdeckel des Behälters für den Klarspüler abdrehen.¹ Gießen Sie den Klarspüler in den Behälter, bis sich die Anzeige für den

Klarspüler dunkel verfärbt.2 Befestigen Sie den Deckel wieder und schließen Sie ihn bis die Markierungen sich gegenüber stehen, sodass die Zacken aneinander anschließen. Wenn Sie die Füllstandsanzeige für den Klarspüler am Behälter für das Reinigungsmittel ablesen, können Sie erkennen, ob Ihr

Geschirrspüler mehr Klarspüler benötigt oder nicht.

Wenn die Anzeige dunkel ist , bedeutet dies, dass sich Klarspüler im Behälter befindet, während eine helle Anzeige besagt, dass Sie den Behälter wieder mit Klarspüler befüllen müssen. Die Dosierung für den Klarspüler kann auf einen Stand zwischen 1 und 6 eingestellt werden.

Werkseitig ist dieser Stand auf 3 eingestellt worden. Sie müssen den Wert erhöhen, wenn nach dem Spülen Wasserflecken auf Ihrem Geschirr entstehen, während Sie den Wert senken müssen, wenn sich blaue Streifen bilden, nachdem Sie mit der Hand über das Geschirr gewischt haben. ^3

Warnung: Verwenden Sie bitte nur Klarspülmittel, die für die Verwendung im Geschirrspüler geeignet sind. Wenn Klarspüler ausströmt und in der Maschine zurückbleibt, kann es zu einer übermäßigen Schaumbildung kommen. Hierdurch wird die Spülleistung beeinträchtigt. Entfernen Sie deshalb überschüssigen Klarspüler, indem Sie ihn mit einem Tuch abwischen.

DEN GESCHIRRSPÜLER BELADEN

Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise. Ihnen stehen zwei Geschirrkörbe zur Verfügung, in die Sie Ihr Geschirr stellen können. Der untere Geschirrkorb empfiehlt sich für runde und tiefe Produkte wie Töpfe mit langen Stielen, Topfdeckel, (Salat-)Teller und Bestecke. Der obere Geschirrkorb ist für Tee- und Kaffeegeschirr, Kuchenteller, Salatschalen, Becher und Gläser entwickelt worden. Wenn Sie Gläser und Weinkelche in den Geschirrkorb stellen, müssen Sie darauf achten, dass Sie gegen den Korbrand, einen Bügel oder die Glashalter lehnen und nicht an anderes Geschirr stoßen. Stellen Sie lange Gläser nicht gegeneinander, weil sie ansonsten nicht stabil stehen können, dann kann es zu Schäden an den Gläsern kommen. Dadurch kann es zu Beschädigungen kommen. Es empfiehlt sich außerdem, die dünnen schmalen Gegenstände in den mittleren Bereich der Geschirrkörbe zu stellen. Sie können ein paar Löffel zwischen die anderen Bestecke stellen, damit diese nicht aneinander hängen bleiben. Um das beste Spülergebnis zu erzielen, wird empfohlen, das Gitter für Bestecke zu verwenden. Um möglichen Verletzungen vorzubeugen, sollten Sie Besteck mit langen Griffen und scharfen Spitzen wie Gabeln, Brotmesser usw. so laden, dass die Spitze nach unten zeigt oder sie waagerecht in den Geschirrkörben liegen. Warnung: Stellen Sie Geschirr und Besteck so in den Geschirrspüler, dass der obere und der untere Sprüharm nicht am Drehen gehindert werden.

Der obere Geschirrkorb

Der einklappbare Geschirrbügel

Im oberen Geschirrkorb des Geschirrspülers befinden sich zwei einklappbare Bügel. a b Sie können diese Geschirrhalter in offenem oder geschlossenem Zustand verwenden. Wenn die Bügel heruntergeklappt sind c, können Sie Tassen daraufstellen. Wenn sie geschlossen sind c, können Sie lange Gläser in den Geschirrkorb stellen. Sie können diese Bügel außerdem zum Laden langer Gabeln, Messer und Löffel verwenden, die Sie hier in Längsrichtung hinlegen können.

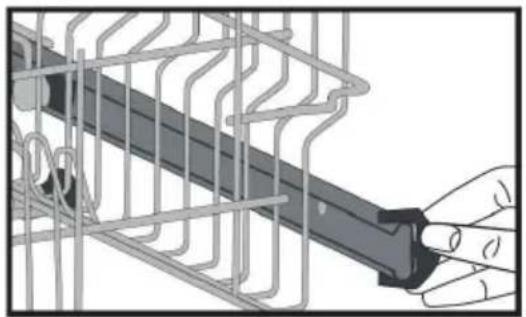

Die Höheneinstellung für den oberen Geschirrkorb

Der obere Geschirrkorb Ihres Geschirrspülers steht im oberen Stand. Wenn dieser Geschirrkorb in diesem Stand ist, können Sie großes Geschirr wie Töpfe usw. im unteren Geschirrkorb laden. Wenn Sie den oberen Geschirrkorb in den unteren Stand stellen, können Sie große Teller im oberen Geschirrkorb laden und spülen.

Benutzen Sie die Rollen, um die Höhe des oberen Geschirrkorbs einzustellen. Öffnen Sie die Halterung des Geschirrkorbs am rückwärtigen Teil der Laufschiene für den oberen Geschirrkorb, indem Sie sie zur Seite drehen und den Korb herausnehmen. Ändern Sie den Stand der Rollen, setzen Sie den Geschirrkorb wieder in der Schiene ein und schließen Sie die Halterung für den Geschirrkorb. Auf diese Weise können Sie den oberen Geschirrkorb in den unteren Stand stellen.

Andere Möglichkeiten zum Beladen des Geschirrkorbs

Unterer Geschirrkorb

Wichtiger Hinweis für Testlabore

Für weitere Informationen zu Leistungstests schreiben Sie bitte an folgende E-Mail-Adresse: "[e-mail]". Schreiben Sie uns in Ihrer E-Mail bitte den Modelnamen und die Seriennummer (20 Ziffern), die Sie auf der Gerätetür finden können."

PROGRAMMESCHREIBUNG

Programmoptionen

Programm-Nr.		Referenz
Programmbezeichnungen Schnell 30 Min. Eco			Super 50 Min.	Intensiv
Temperaturen	40°C	50°C	65°C	65°C
Art des Nahrungsmittelabfalls	Kaffee, Milch, Tee, kaltes Fleisch, Gemüse, nur kurz Gelagertes	Kaffee, Milch, Tee, kaltes Fleisch, Gemüse, nur kurz Gelagertes	Suppen, Saucen, Pasta, Eier, Pilaf, Kartoffel und Ofengerichte, frittierte Speisen	Suppen, Saucen, Pasta, Eier, Pilaf, Kartoffel und Ofengerichte, frittierte Speisen
Verschmutzungsgrad	KI	ein	Mittel
SpülmittelmengeB: 25 cm ^3 / 15 cm ^3 A: 5 cm ^3	B	A+B	A+B	A+B
	40°C Spülen	Vorspülen	65°C Spülen	Vorspülen
	Kalt spülen	50°C Spülen	Kalt spülen	65°C Spülen
		Heiß spülen	Heiß spülen	Kalt spülen
		Trocken	Ende	Mittel spülen
		Ende		Heiß spülen
				Trocken
				Ende
Programmdauer (Min)	30	165	50	117
Stromverbrauch (kWh)	0.90	1,00	1,35	1,61
Wasserverbrauch (Liter)	12,4	12,0	12,7	17,2

Wird die Taste halbe Ladung verwendet, gelten folgende Werte;

Programmdauer (Min)	30	145	46	96
Stromverbrauch (kWh)	0,90	0,97	1,22	1,40
Wasserverbrauch (Liter)	12,4	12,0	12,7	12,2

Warnung: Kurzprogramme laufen ohne Trocknungsschritt ab.

Die oa. Werte wurden unter Laborbedingungen nach den relevanten Normen erzielt. Diese Werte können abhängig von den Einsatz- und Umgebungsbedingungen des Produkts (Netzspannung, Wasserdruck, Wassereinlauf- und Umgebungstemperatur) variieren.

ERSTE SCHRITTE MIT IHRER MASCHINE

1.) Strom Ein-/Aus-Taste

Wenn die Strom Ein-/Aus-Taste gedrückt wird, beginnt die Lampe auf Start / Pause zu leuchten.

2.) Türgriff

Der Türgriff wird zum Öffnen / Schließen derTür Ihres Gerätes verwendet.

3.) Option Halbe Ladung

Mit der Funktion "Halbe Ladung" des Geschirrspülers können Sie die Dauer der gewählten Programme reduzieren und den Strom- und Wasserverbrauch verringern.

4.) Start -/ Pause-Taste

Nachdem Sie auf die Start-/Pause-Taste gedrückt haben, wird das Programm, dass Sie mit der Programm-Taste ausgewählt haben, anfangen zu laufen und die Statusanzeige Lampe "Spülen/Trocknen" wird aufleuchten.

Im Stopp-Zustand, während die Spül-LED leuchtet, wird die Start-/Pause LED blinken.

5.) Programmwahlknopf

Mit dem Programmwahlknopf können Sie ein passendes Programm für Ihr Geschirr auswählen.

6.) Spülen/Trocknen - Zyklusende Anzeige

Sie können den Programm-Status mit Hilfe den "Spülen/Trocknen" und "Ende"-Anzeigen überwachen.

. Spülen/Trocknen

. Ende

7.) Salz-Mangel-Warnanzeige

Um zu sehen, ob das Salz in Ihrer Maschine ausreichend ist oder nicht, überprüfen Sie bitte die Salz-Mangel-Warnleuchte auf dem Display. Wenn die Salz-Mangel-Warnleuchte zu leuchten beginnt, müssen Sie die Salzkammer füllen.

Klarspüler-Mangel-Warnanzeige

Um zu überprüfen, ob genügend Klarspüler in Ihrer Maschine ist, überprüfen Sie bitte die Klarspüler-Mangel-Warnleuchte auf dem Display. Wenn die Klarspüler-Mangel-Warnleuchte zu leuchten beginnt, füllen sie die Klarspülerkammer.

DEN GESCHIRRSPÜLER EINSCHALTEN UND EIN PROGRAMM STARTEN

Den Geschirrspüler einschalten

Der Programmverlauf

Sie können den Programmverlauf mithilfe der Lampen, die sich am Bedienfeld befinden, mit verfolgen.

Ein Programm ändern

Wenn Sie ein Programm ändern möchten, während ein Waschprogramm abläuft, gehen Sie wie folgt vor

Ein Programm durch das Zurücksetzen ändern

Wenn Sie ein Programm abbrechen möchten, während ein Waschprogramm abläuft, gehen Sie wie folgt vor.

Das Gerät ausschalten

Hinweis: Um das Trocknen zu beschleunigen, können Sie die Tür des Geschirrspülers ein wenig öffnen, sobald das Spülprogramm beendet ist.

Hinweis: Wenn die Tür des Geschirrspülers während des Spülens geöffnet wird oder die Stromzufuhr unterbrochen wird, setzt der Geschirrspüler nach dem Schließen der Tür oder dem Einschalten der Stromzufuhr das vorherige Programm fort.

Hinweis: Das laufende Programm wird beendet, wenn die Maschine vom Netz getrennt oder die Tür während eines Trockenvorgangs geöffnet wird. Die Maschine ist dann bereit für eine neue Programmwahl.

PFLEGE UND REINIGUNG

Wenn der Geschirrspüler regelmäßig gereinigt wird, kann die Lebensdauer des

Geschirrspülers erheblich verlängert werden.

Öl und Kalk können sich im Spülbereich des Geschirrspülers absetzen. Wenn es zu solchen

Ablagerungen kommt, gehen Sie wie folgt vor:

- Füllen Sie das Fach für das Reinigungsmittel, ohne dass sich Geschirr in der Maschine befindet, wählen Sie ein Programm mit einer hohen Temperatur und schalten Sie den Geschirrspüler ein. Wenn dies noch nicht zum gewünschten Ergebnis führen sollte, verwenden Sie bitte die hierfür angebotenen und erhältlichen Spezialreiniger (von Herstellern für Reinigungsmittel speziell entwickelte Reiniger).

Die Dichtungen an der Tür des Geschirrspülers reinigen

- Um die zurückgebliebenen Rückstände an den Dichtungen der Tür zu entfernen, wischen Sie die Dichtungen am besten regelmäßig mit einem feuchten Tuch ab.

Den Geschirrspüler reinigen

Reinigen Sie die Filter und Sprüharme mindestens einmal in der Woche.

Unterbrechen Sie die Stromzufuhr und schließen Sie den Wasserhahn, bevor Sie mit der Reinigung anfangen.

Verwenden Sie zur Reinigung des Geschirrspülers keine harten Gegenstände. Wischen Sie den

Geschirrspüler mit feinem Reinigungsmaterial und einem feuchten Tuch ab.

Filter

Prüfen Sie, ob sich irgendwelche Essensreste in den groben und feinen Filtern angesammelt haben.

Wenn hier Essensreste zurückgeblieben sein sollten, nehmen Sie die Filter heraus und reinigen Sie sie gründlich unter dem Wasserhahn.

a. das Mikrofilter

b. das Grobfilter

c. das Metall-/Kunststofffilter

Um die Filterkombination

herauszunehmen und zu reinigen, müssen Sie sie entgegengesetzt zum Uhrzeigersinn (nach links) drehen und dann herausnehmen.1

Ziehen Sie den Metall-/Kunststofffilter heraus. 3 Nehmen Sie nun den Grobfilter aus dem Mikrofilter.2 Spülen Sie es mit reichlich Wasser unter dem Wasserhahn. Setzen Sie den Metall-/Kunststofffilter wieder ein.

Setzen Sie den Grob und den Feinfilter in umgekehrter Reihenfolge wieder ein und drehen Sie den Grobfilter im

Uhrzeigersinn, bis die Markierungen sich gegenüber stehen an. Der Filter ist wieder richtig befestigt, wenn der

Pfeil auf dem Feinfilter an der anderen Seite ist. 4

- Benutzen Sie bitte den Geschirrspüler niemals ohne einen Filter.

• Eine unsachgemäße Befestigung des Filters beeinträchtigt die Spülleistung. Sollte durch falsche Installation des Filter Schmutz in das Reinigungssystem des Gerätes gelangen und dadurch das Spülergebnis beeinträchtigt werden, unterliegt dies nicht der Herstellergarantie!
• Saubere Filter sind für den richtigen Betrieb des Geschirrspülers von großer Bedeutung.

Die Sprüharme

Prüfen Sie, ob die Öffnungen der oberen und unteren Sprüharme nicht verstopft sind. Wenn hier irgendwelche Verunreinigungen vorliegen sollten, entfernen Sie bitte die Sprüharme und reinigen Sie sie mit fließendem Wasser. Sie können den unteren Sprüharm abnehmen, indem Sie ihn nach oben ziehen. Um den oberen Sprüharm abzunehmen, müssen Sie die Mutter des oberen Sprührarms nach links drehen. Achten Sie bitte darauf, dass Sie die Mutter fest genug anziehen, wenn Sie den oberen Sprüharm wieder befestigen.

Mithilfe des Schlauchfilters am Einlass wird Wasser gefiltert, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor. Prüfen Sie den Filter und den Schlauch in regelmäßigen Abständen und reinigen Sie die Einzelteile wenn nötig. Um den Filter zu reinigen, müssen Sie zuerst den Wasserhahn schließen und anschließend den Schlauch abnehmen. Nachdem Sie den Filter vom Schlauch genommen haben, können Sie ihn unter dem Wasserhahn reinigen. Setzen Sie den gereinigten Filter wieder an seiner Stelle an der Schlauchinnenseite ein. Befestigen Sie den Schlauch wieder

FEHLERCODES UND VORGEHENSWEISE IM FALLE EINER STÖRUNG

LEDSpülen/ Trocknen	LEDEnde	LEDStart/Pause	Fehlerbeschreibung	Prüfen
			MangelhafteWasserzufuhr	.Achten Sie drauf, dass der Wasserhahn am Einlass ganz geöffnet istund kein Wasser verloren geht.Schließen Sie den Wasserhahn am Einlass, lösen Sie den Wasserschlauch vom Wasserhahn und reinigen Sieden Filter amAnschlussende des Schlauchs.Schalten sie den Geschirrspüler wieder ein. Wenden Sie sich an denKundendienst, wenn der Fehler weiterhin auftritt.
			Störung bei der ständigenWasserzufuhr	Schließen Sie den Wasserhahn.Wenden Sie sich an den Kundendienst.
			Das Spülwasser imGeschirrspüler kann nicht abgeleitet werden	Der Abwasserschlauch ist verstopft.Die Filter Ihres Geschirrspülers können verstopft sein.Schalten Sie den Geschirrspüler aus und wieder ein.Aktivieren Sie den Befehl zur Programmunterbrechung.Wenden Sie sich an den Kundendienst, wenn der Fehler weiterhin auftritt.
			Störung am Heizsystem	Wenden sie sich an den Kundendienst
			Ein Alarm aufgrund des Überströmens von Wasser ist aktiv	Schalten Sie den Geschirrspüler aus und schließen Sie den Wasserhahn.Wenden Sie sich an den Kundendienst.
			Störung an der Steuerelektronik	Wenden Sie sich an den Kundendienst.

Wenn eine der Programmanzeigen aufleuchtet und die Start/Pause-Lampe ist abwechselnd an und aus

Die Tür des Geschirrspülers ist offen. Schließen Sie die Tür.

Wenn das Programm nicht aktiviert wird

• Prüfen Sie, ob der Stecker richtig angeschlossen ist.
• Überzeugen Sie sich davon, dass der Wasserhahn geöffnet worden ist.
• Überzeugen Sie sich davon, dass Sie die Tür des Geschirrspülers geschlossen haben.
• Überzeugen Sie sich davon, dass Sie den Geschirrspüler ein-/ausgeschaltet haben, indem Sie auf die Ein/Aus-Taste drücken.
• Überzeugen Sie sich davon, dass der Filter am Wassereinlass und die Gerätefilter nicht verstopft sind.

Wenn die Kontrollleuchten nach einem Spülvorgang/trocknen nicht erlöschen

Die Ein/Aus-Taste ist bereits edrückt worden und das Gerät wurde bereits ausgeschaltet.

Wenn Rückstände des Geschirrspülmittels im Spülfach zurückbleiben

Das Reinigungsmittel ist eingefüllt worden, während das Fach für das Geschirrspülmittel feucht war.

Wenn am Ende eines Programms noch Wasser im Geschirrspüler ist

• Der Abwasserschlauch ist verstopft oder verklemmt.
  • Die Filter sind verstopft.
  • Das Programm ist noch nicht beendet.

Wenn der Geschirrspüler während eines Spülvorgangs hält

• Der Strom ist ausgefallen.
- Es ist eine Störung am Wassereinlass aufgetreten.
- Es wurde die Start/Pause Taste gedrückt.

Wenn während des Spülvorgangs schüttelnde und klopfende Geräusche zu hören sind

• Das Geschirr ist nicht richtig eingeladen worden.

- Der Sprüharm stößt gegen das Geschirr.

Wenn Essensreste auf dem Geschirr zurückbleiben

- Das Geschirr ist falsch in den Geschirrspüler geräumt worden, sodass das Spülwasser nicht zu dem betreffenden Geschirr gelangen konnte.

- Der Geschirrkorb ist überladen worden.

- Einige Geschirrteile stehen zu dicht beieinander.

- Es ist eine sehr kleine Menge an Reinigungsmittel eingefüllt worden.

- Es ist ein ungeeignetes Spülprogramm mit zu schwacher Leistung ausgewählt worden.

- Der Sprüharm ist mit Essensresten verstopft.

• Die Filter sind verstopft.

• Die Filter sind nicht richtig eingesetzt worden.

• Die Abwasserpumpe ist verstopft.

- Prüfen Sie die Freigängigkeit der Sprüharmel

Wenn sich weiße Flecken auf dem Geschirr befinden

- Es ist eine sehr kleine Menge an Reinigungsmittel verwendet worden.

• Die Dosierung für den Klarspüler steht zu äußerst niedrig.

- Es ist trotz der hohen Wasserhärte kein Spezialsalz verwendet worden.

- Das System zur Wasserenthärtung steht auf einem zu äußerst niedrigen Stand.

- Der Verschlussdeckel für den Salzbehälter ist nicht richtig geschlossen worden.

- Es ist ein Reinigungsmittel ohne Phosphate verwendet worden. Verwenden Sie bitte ein phosphathaltiges Geschirrspülmittel.

Wenn das Geschirr nicht richtig trocken geworden ist

- Es ist ein Programm ohne Trocknungsvorgang ausgewählt worden.

• Die Dosierung für den Klarspüler ist zu niedrig eingestellt worden.

• Das Geschirr ist zu früh ausgeladen worden.

Wenn sich Rostflecken auf dem Geschirr befinden

• Die Qualität des gewaschenen Edelstahls ist nicht ausreichend.

- Der Salzanteil im Spülwasser ist sehr hoch.

- Der Verschlussdeckel für den Salzbehälter ist nicht richtig geschlossen worden.

- Während der Befüllung mit Salz sind zu viele Salzkörner in die Seitenteile und den Innenraum des Geschirrspülers gelangt.

Wenden Sie sich bitte an einen qualifizierten befugten Kundendienstmonteur, wenn das Problem auch

PRAKTISCHE UND NÜTZLICHE HINWEISE

1. Wenn Sie den Geschirrspüler nicht benutzen:

2. Ziehen Sie den Netzstecker des Geschirrspülers aus der Steckdose und schließen Sie dann den Wasserhahn.

3. Lassen Sie die Tür ein wenig offen, damit keine unangenehmen Gerüche entstehen.

4. Halten Sie das Innere des Geschirrspülers sauber.

5. So vermeiden Sie Tröpfchenbildung

6. Waschen Sie das Geschirr mit dem Intensivprogramm.

7. Nehmen Sie alle Metallbehälter aus dem Geschirrspüler.
8. Fügen Sie kein Reinigungsmittel hinzu.
9. Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise.
10. Entfernen Sie größere Essensreste vom Geschirr, bevor Sie es in den Geschirrspüler stellen.
11. Schalten Sie den Geschirrspüler nur ein, wenn er vollständig beladen ist.
12. Benutzen Sie das Vorspülprogramm nur, wenn dies erforderlich ist.
13. Berücksichtigen Sie bitte die Programminformationen und die Tabellen mit dem Durchschnittsverbrauch, wenn Sie ein Programm auswählen.
14. Da im Geschirrspüler hohe Temperaturen entstehen, sollte er nicht neben einem Kühlschrank aufgestellt werden.
15. Falls das Gerät an einer Stelle aufgestellt ist, an der Frostgefahr besteht, müssen Sie das in der Maschine verbliebene Wasser komplett ablassen. Drehen Sie den Wasserzulauf ab, trennen Sie den Wassereinlaufschlauch vom Anschluss und lassen Sie das Wasser aus dem Inneren des Gerätes abfließen.

Markenname des Herstellers	OK
Modellbezeichnung des Herstellers	ODW 60012 FS A1
Kapazität des Geschirrspülers	12
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch in kWh (AEc) (280 Zyklen)*	285
Energieverbrauch (Ei) (kWh pro Waschzyklus)	1,00
Stromverbrauch im Standby (W) (Po) 0,50
Stromverbrauch im eingeschalteten Zustand (W) (Po) 1,00
Jährlicher Wasserverbrauch in Liter (AWc) (280 Waschzyklen)**	3360
Effizienzklasse Trocknung ***	A
Name Standardprogramm ****	Eco 50 °C
Programmdauer für Standard-Waschgang (min)	165
Geräuschentwicklung dB(A)	52
Einbaugerät	Ja

* Der Energieverbrauch von 285 kWh pro Jahr, basiert auf die 280 Standard-Reinigungszyklen mit kaltem Wasser und den Verbrauch im Energiesparmodus. Der tatsächliche Energieverbrauch wird davon abhängen, wie das Gerät eingesetzt wird.
** Der Wasserverbrauch von 3360 Liter pro Jahr, basiert auf 280 standard Reinigungszyklen. Der tatsächliche Wasserverbrauch wird davon abhängen, wie das Gerät eingesetzt wird.
***Schleuderwirkungsgradklasse A auf einer Skala von G (wenig effizient) bis A (sehr effizient).
**** Die "Eco 50 °C" ist der Standard-Reinigungszyklus zu dem sich die Angaben auf dem Etikett und dem Datenblatt beziehen. Dieses Programm ist für das Reinigen von normal verschmutztem Geschirr geeignet und es ist das effizienteste Programm im Hinblick auf die kombinierte Energie- und dem Wasserverbrauch.

ok.

Garantie Karte o.k. Produkte

Kundendienst-Hotlines

Österreich - Kundendienst-Hotline: 0800 - 677099

(Anruf aus dem Festnetz kostenlos - Mobilfunk gegebenenfalls abweichend)

Deutschland - Kundendienst-Hotline: 0800 - 4994998

(Anruf aus dem Festnetz kostenlos - Mobilfunk gegebenenfalls abweichend)

Bitte lesen Sie die umseitigen

Garantie bedingungen

Garantie Karte o.k. Produkte

Für dieses Gerät leisten wir Gar antie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden.

Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes. Die Garantieleistungen des Gerätes beschränken sich auf das Gebiet des jeweiligen Landes/ Staates in dem es als Erstendabnehmer erworben wurde.

1. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie e ine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
2. Sofern die Nachbesserung des mangelhaften Gerätes von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
3. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Gar antiefrist für das ganze Gerät.
4. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
5. Wir haften ferner ohne Beschränkung nach den gesetzlichen Bestimmungen für Schäden, die von der Haftung nach dem Produkthaftungsgesetz umfasst werden sowie für alle Schäden, die auf vorsätzlichen oder grob fahrlässigen Vertragsverletzungen sowie Arglist von uns, unseren gesetzlichen Vertretern oder unseren Erfüllungsgehilfen beruhen.
6. Die vorstehende Garantieerklärung lässt Ihren gesetzlichen Anspruch auf Gewährleistung unberührt.
