Remote 815 - Fernbedienung GENIUS - Kostenlose Bedienungsanleitung

Produkttyp	Universal-Fernbedienung (Lernfähig)
Marke	Genius
Modell	Remote 815
Abmessungen (B x H x T)	64 x 23 x 220 mm
Gewicht (ohne Batterien)	240 g
Stromversorgung	4 x AAA 1,5 V Alkaline-Batterien (SUM-4)
Display	LCD-Touchscreen mit Hintergrundbeleuchtung (40 x 104 mm)
Anzahl der steuerbaren Geräte	Bis zu 8 Geräte
Tasten pro Gerät	59 Tasten auf 2 Bildschirmseiten
Lernfrequenz	20 kHz – 455 kHz & Pulse bis 256 Bit
Lernabstand	5 – 10 cm
Infrarot-Reichweite	8 – 10 Meter
Speicher	512 KB Flash-Speicher (kein Datenverlust bei Batteriewechsel)
Makrofunktion	Normal-Makro: bis zu 60 Tastenfunktionen; Einfach-Makro: bis zu 16 Tastenfunktionen (auch mit Verzögerung)
Hintergrundbeleuchtung	7 Farben einstellbar (Rot, Grün, Blau, Hellgrün, Himmelblau, Violett, Weiß) oder aus
Energiesparmodus	Automatisch nach 90 Sekunden Inaktivität
Bewegungssensor	Automatische Aktivierung des Displays bei Bewegung
Batterieanzeige	Symbol bei schwachen Batterien in der oberen rechten Ecke
Reinigung	Display mit weichem, feuchtem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht in Flüssigkeiten tauchen, nicht fallen lassen, nicht extremer Hitze aussetzen

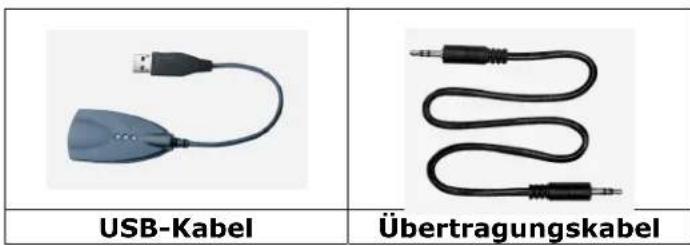

Zubehör (optional)	SLC-2080 USB-Kabel für Datenübertragung zwischen Fernbedienungen oder PC
Reparierbarkeit	Keine reparierbaren Teile im Inneren; bei Defekt Kundendienst kontaktieren
Garantie	Herstellergarantie (Details siehe Verkäufer)

Häufig gestellte Fragen - Remote 815 GENIUS

Wie schalte ich die Fernbedienung ein?

Die Fernbedienung schaltet sich automatisch ein, wenn Sie eine Taste drücken oder den Touchscreen berühren. Nach 90 Sekunden Inaktivität schaltet sie in den Energiesparmodus.

Wie lege ich die Batterien ein?

Drücken Sie die Taste auf der Rückseite, um den Batteriehalter auszuwerfen. Legen Sie 4 AAA-Batterien korrekt ein (Plus/Minus beachten) und schieben Sie den Halter zurück. Verwenden Sie Alkalibatterien und tauschen Sie sie alle 2 Jahre.

Wie programmiere ich die Fernbedienung für meinen Fernseher?

Gehen Sie in den Programmiermodus (Programmieren-Taste 2 Sek. drücken). Wählen Sie 'CODE'. Sie haben zwei Optionen: Automatische Suche ('AUTO') oder manuelle Eingabe eines 4-stelligen Codes aus der beiliegenden Codeliste. Drücken Sie nach erfolgreicher Eingabe 'OK'.

Was ist die Lernfunktion und wie verwende ich sie?

Die Lernfunktion erlaubt es, Befehle von Ihrer Originalfernbedienung zu kopieren. Halten Sie die Originalfernbedienung 5-10 cm entfernt und richten Sie sie auf die Remote 815. Drücken Sie im Programmiermodus 'LERNEN' und folgen Sie den blinkenden Tasten auf dem Bildschirm. Halten Sie die entsprechende Taste der Originalfernbedienung gedrückt, bis 'OK' erscheint.

Wie stelle ich die Hintergrundbeleuchtung ein?

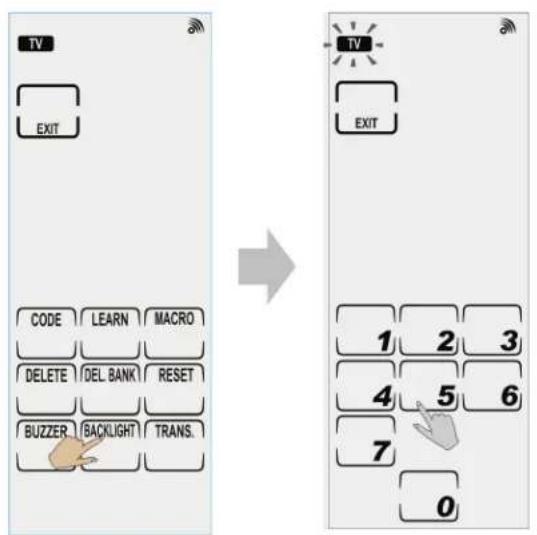

Im Programmiermodus drücken Sie 'HINTERGRUNDBELEUCHTUNG'. Wählen Sie dann eine Ziffer: 1 bis 7 für verschiedene Farben, 0 zum Ausschalten. Drücken Sie 'BEENDEN' zum Speichern.

Was bedeuten die Tasten 'GERÄT', 'SEITE' und 'PROGRAMMIEREN'?

'GERÄT' wählt das zu steuernde Gerät aus (TV, DVD, etc.). 'SEITE' wechselt zwischen den zwei Bildschirmseiten eines Geräts. 'PROGRAMMIEREN' (2 Sek. drücken) öffnet das Programmiermenü für Codes, Lernen, Makros usw.

Wie kann ich eine versehentlich gelöschte Taste wiederherstellen?

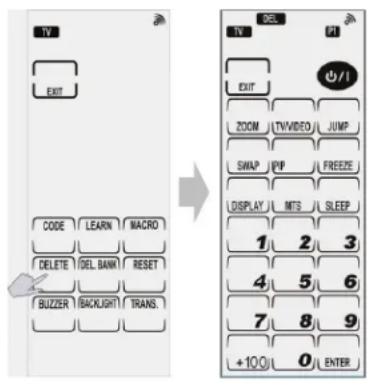

Sie können eine einzelne Tastenfunktion im Programmiermodus mit 'LÖSCHEN' entfernen, aber nicht die Tastenidentität. Wenn Sie alle Daten eines Geräts löschen möchten, verwenden Sie 'DATENBANK LÖSCHEN'. Zur vollständigen Wiederherstellung der Werkseinstellungen drücken Sie 'ZURÜCKSETZEN' für 4 Sekunden.

Warum reagiert mein Gerät nicht auf die Fernbedienung?

Mögliche Ursachen: 1. Batterien leer (Batterie-Symbol prüfen). 2. Richtiges Gerät nicht ausgewählt. 3. Entfernung zu groß (max. 10 m). 4. Hindernis zwischen Fernbedienung und Gerät. 5. Code nicht korrekt gelernt oder eingegeben. Versuchen Sie erneut zu lernen oder einen anderen Code.

Wie erstelle ich ein Makro?

Im Programmiermodus wählen Sie 'MAKRO'. Legen Sie eine Makrotaste fest (z.B. eine wenig genutzte Taste). Drücken Sie dann nacheinander die gewünschten Tastenfunktionen. Optional können Sie zwischen den Tasten eine Verzögerung einstellen (0-60 Sekunden). Beenden Sie mit 'BEENDEN' und speichern Sie mit 'OK'. Normal-Makro: bis zu 60 Schritte, Einfach-Makro: bis zu 16 Lernschritte.

Wie übertrage ich Einstellungen auf eine andere Remote 815?

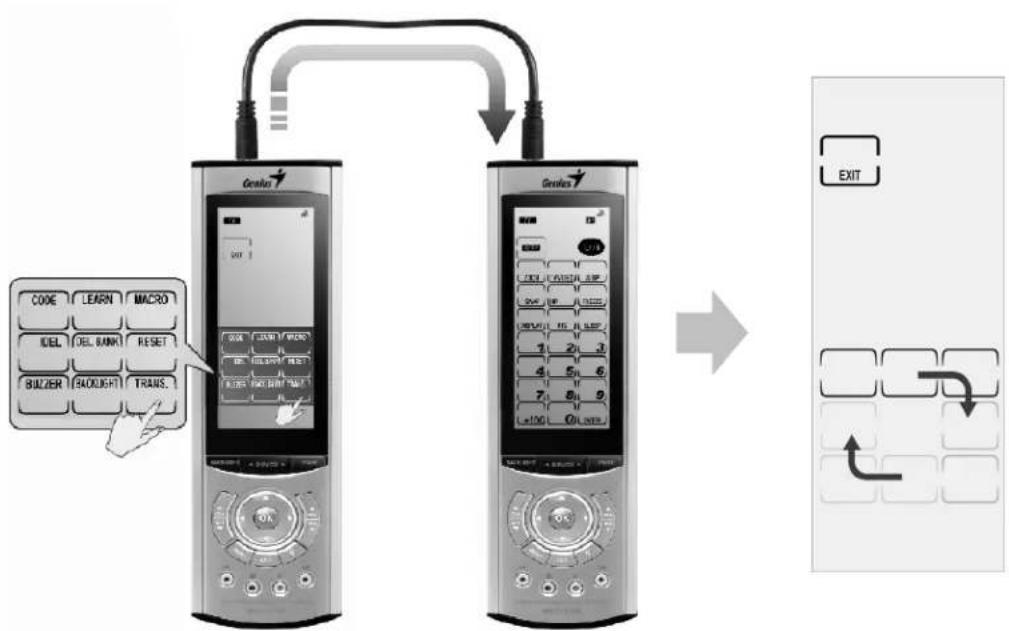

Verbinden Sie beide Fernbedienungen mit dem optionalen SLC-2080 USB-Kabel. Gehen Sie auf der Quellfernbedienung in den Programmiermodus und wählen Sie 'ÜBERTRAGUNG'. Die Daten werden kopiert. Nach Abschluss erscheint 'OK' und ein Piepton.

BEDIENUNGSANLEITUNG Remote 815 GENIUS

Über Ihre REMOTE 815 Fernsteuerung .... 1

Inbetriebnahme Ihrer REMOTE 815-Fernsteuerung....6

Anhang A 27

Anhang B 29

Anhang C 30

Über Ihre REMOTE 815 Fernsteuerung

Einführung

Bitte packen Sie Ihre REMOTE 815 Fernsteuerung aus und überprüfen Sie, of die folgenden Teile vorhanden sind:

■ REMOTE 815 Fernsteuerung
■ Bedienerhandbuch
■ Liste der vorprogrammierten Geräte-Codes

Sollte eines der aufgeführten Teile fehlen oder beschädigt sein, setzen Sie sich bitte unverzüglich mit Ihrem Verkäufer in Verbindung. Bewaren Sie die Originalverpackung auf für den Fall, daß Sie Ihre REMOTE 815-Fernsteuerung einschicken müssen.

Für Sonderzubehör fragen Sie bitte Ihren Verkäufer.

Ihr idealer Assistent

Die REMOTE 815 Touchscreen Fernsteuerung ist die ideale Wahl für die Integration aller Ihrer Audio- und Video-Geräte bei Ihnen zu Hause. Die REMOTE 815-Fernsteuerung ist eine leichtbedienbare Fernsteuerung mit leicht verständlicher Bedienungsanleitung, Bildschirm mit Hintergrundbeleuchtung und äußerst bedienerfreundlichem Touchscreen, welcher Ihnen die Fernsteuerung aller Ihrer per Infrarot gesteuerten Heimgeräte auf einfache Art und Weise erlaubt. Ihre REMOTE 815-Fernsteuerung hat eine Reihe von strengen Fertigungskontrollen durchlaufen. Das schön aussehende silberne Gehäuse in Verbindung mit der farbigen Hintergrundbeleuchtung garantiert hohe Qualität. Gleich nach dem Einlegen der Batterien können Sie mit Ihrer REMOTE 815-Fernsteuerung starten. Zusätzlich zu den Grundfunktionen verfügt die REMOTE 815-Fernsteuerung über Funktionen zur Einstellung der Hintergrundfarbe und Tastengröße, ganz nach Ihrem persönlichen Geschmack.

Fernsteuerung für acht Audio-/Video-Geräte

Ihre REMOTE 815-Fernsteuerung kann gleichzeitig bis zu 8 Geräte bedienen, jedes mit bis zu 59 Tasten, wie Fernsehen, Satellitenempfang, Videorecorder/-player, DVD/VCD, Verstärker / Empfänger, CD/MD, Radio, Tonbandgerät und jedes andere Gerät mit einer Frequenz von 20 KHz bis 445 KHz. Sie brauchen keine Sammlung von Fernsteuerungen mehr.

Einfache Lernfunktion

Sie programmieren die REMOTE 815-Fernsteuerung durch eine einfache, integrierte Lernfunktion. Sie folgen einfach den Anweisungen auf dem Bildschirm und drücken die entsprechenden Tasten um Ihre Geräte zu Hause oder im Büro einzuprogrammieren. Zur Zeit ist die REMOTE 815-Fernsteuerung mit über 95 % aller am Markt verfügbaren Geräte kompatibel.

Einfache Makrofunktion

Diese einfache Makrofunktion erlaubt es Ihnen mit nur einem Tastendruck bis zu 16 Kommandos auszuführen. Normalerweise kann ein Makro nur die Tasten ausführen, die bereits gespeichert sind, aber mit Ihrer REMOTE 815-Fernsteuerung und ihrem einzigartigen Design können Sie die Makros mittels der Lernfunktion programmieren.

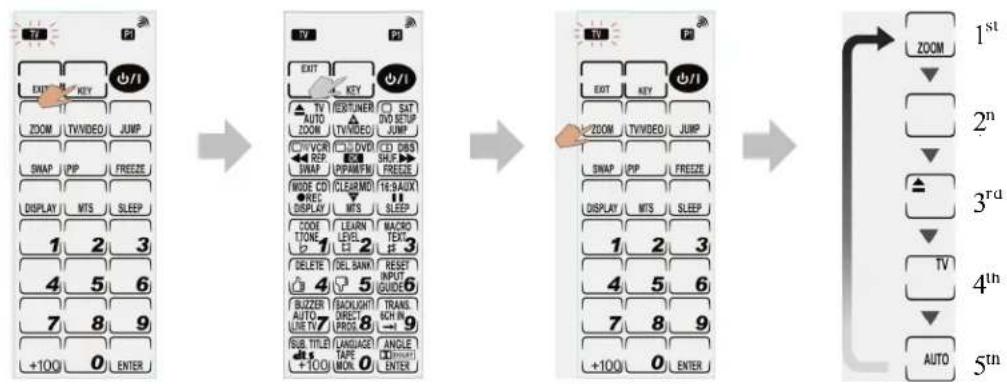

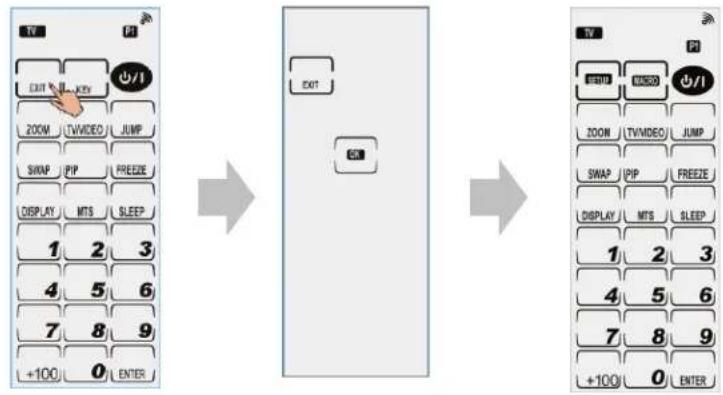

Tastatur umprogrammieren

Ihre REMOTE 815-Fernsteuerung erlaubt Ihnen die Namen der zu drückenden Tasten zu ändern. Außer für voreingestellte Tasten, können Sie für jede Taste zwischen einem oder mehreren Namen wählen. Auch können Sie den Inhalt für alle zu drückenden Tasten Ihren Gewohnheiten anpassen.

Batterien

Einsetzen der Batterien

Drücken Sie die Taste auf der Rückseite der REMOTE 815-Fernsteuerung und die Batteriehalterung wird automatisch hervorkommen. Legen Sie vier AAA-Batterien richtig in die Batteriehalterung ein. Setzen Sie danach die Batteriehalterung wieder ein.

1. Stellen Sie sicher, daß die (+) und (-) Marken der Batterien mit den Angaben in der Batteriehalterung übereinstimmen.
2. Vermischen Sie keine unterschiedlichen Typen von Batterien oder Alte mit Neue. Benutzen Sie immer neue Batterien. Wir empfehlen Alkalibatterien.
3. Benutzen Sie die Fernsteuerung nicht in extrem heißer Umgebung oder in der Nähe eines offenen Feuers.
4. Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf.
5. Um Schäden durch Auslaufen der Batterien zu vermeiden, sollten Sie die Batterien spätestens alle zwei Jahre austauschen.

Touchscreen

Wie schützen Sie den Touchscreen

• DRÜCKEN Sie nicht übermäßig stark auf den LCD-Bildschirm. Drücken Sie sanft auf den Bildschirm.
• BENUTZEN Sie KEINEN Schreibstift oder anderen spitzen Gegenstand um auf den Bildschirm zu drücken.
• TAUCHEN Sie die REMOTE 815-Fernsteuerung NIEMALS in Flüssigkeit, gleich welcher Art, denn sie ist nicht wasserfest. Wischen Sie jede über die REMOTE 815-Fernsteuerung ausgegossene Flüssigkeit unverzüglich ab und halten Sie die REMOTE 815-Fernsteuerung stets trocken.
• SETZEN Sie die REMOTE 815-Fernsteuerung NIEMALS einer heißen Umgebung aus und legen Sie diese niemals in die Nähe von Hitzequellen.
• Lassen Sie die REMOTE 815-Fernsteuerung NICHT FALLEN.
• LEGEN Sie KEINE Gegenstände auf den Bildschirm.
• REINIGEN Sie den Bildschirm NIEMALS mit ätzenden Reinigungsmitteln. Reinigen Sie den Bildschirm mit einem weichen, feuchten Tuch.

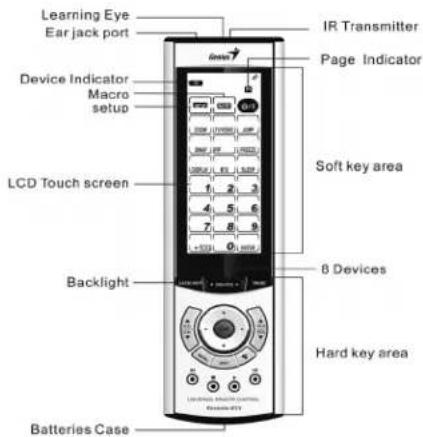

Tastaturübersicht

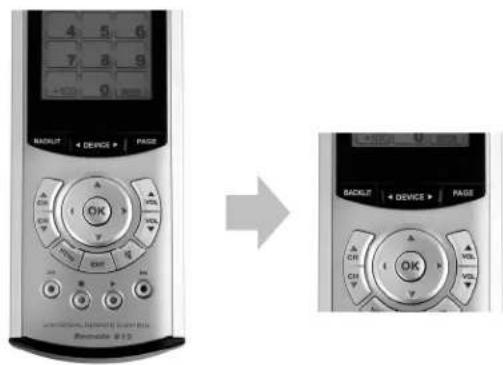

Wenn Sie auf „SEITE“ drücken, erscheinen von jedem Gerät zwei voreingestellte Bildschirmseiten auf dem Bildschirm. Sie können den Namen einer Taste oder eines Symbols auf jeder Bildschirmseite ändern. Für weitere Informationen lesen Sie das Kapitel „Tastaturübersicht ändern“ auf Seite 18.

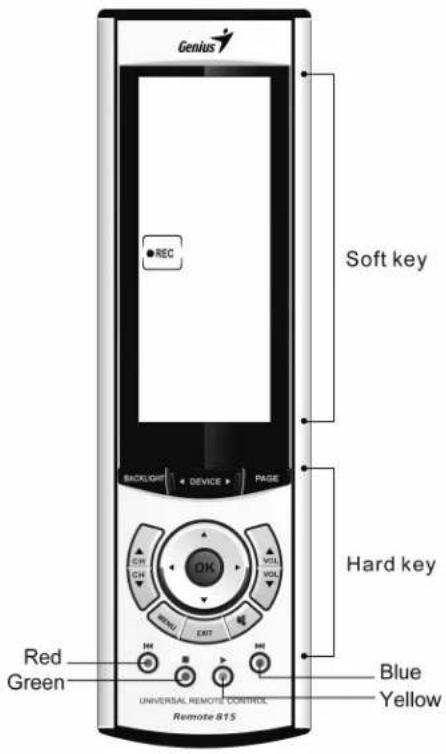

Tastenbeschreibung

Die Funktion von jeder Taste

Die Tasten der REMOTE 815-Fernsteuerung sind in zwei Abschnitte unterteilt. einem Touchscreen (Oder Berührungsbildschirm) und mechanische Tasten (herkömmliche Tasten). Die voreingestellten Funktionen der Tasten sind die Folgenden:

GERÄT: Hiermit können Sie ein Gerät auswählen

HINTERGRUNDBELEUCHTUNG:

Einschalten der Hintergrundbeleuchtung

SEITE: Umschalten zwischen den beiden Bildschirmseiten

VOL: Einstellen der Lautstärke.

CH: Kanal auswählen

OK: Bestätigung einer Auswahl. (Die Oben-, Unten-, Links- und Rechts-Taste werden für die Auswahl gebraucht)

BEENDEN: Zum Beenden oder Abbrechen einer Bedienfunktion

TON AUS: Schaltet bei einem Gerät den Ton aus (Nicht bei den Tasten)

Rot, Grün, Gelb und Blaue Taste: Dieses sind spezielle Funktionstasten

Geschützte „REC“-Taste

Um ungewollte Aufnahmen durch Bedienerfehler zu vermeiden, müssen Sie die REC-Taste im Normalbetrieb für mehr als 2 Sekunden drücken, bevor die Aufnahme gestartet wird.

Tastenschutz

Sollte eine Taste, egal ob Bildschirmtaste oder Gummitaste im Normalbetrieb für mehr als 30 Sekunden gedrückt werden, unterbricht die Fernsteuerung automatisch alle Übertragungen und beendet alle Funktionen. Nach 90 Sekunden schaltet sie automatisch in den Energiesparmodus.

Inbetriebnahme Ihrer REMOTE 815-Fernsteuerung

Die REMOTE 815-Fernsteuerung ist einfach und schnell in Betrieb genommen. Sie können Ihre REMOTE 815-Fernsteuerung als einfaches Kontrollzentrum für viele Geräte einsetzen, in dem Sie die folgenden Anweisungen befolgen:

Vor dem Betrieb beachten Sie bitte Folgendes

1. Eine alte Batterie vermindert die Übertragungsreichweite der Fernsteuerung.
2. Wenn Ihre Batterie leer ist, erscheint ein Symbol „Batterie leer“, so wie weiter unten dargestellt, in der oberen rechten Ecke des Bildschirmes.

(Symbol Batterie leer)

Wenn das Symbol Batterie leer erscheint, können Sie nicht auf die Programmierseite umschalten. Wechseln Sie zuerst die Batterie, bevor Sie mit der Programmierung fortfahren.

1. Die REMOTE 815-

Fernsteuerung verliert bei einem Batteriewechsel keine programmierten Daten.

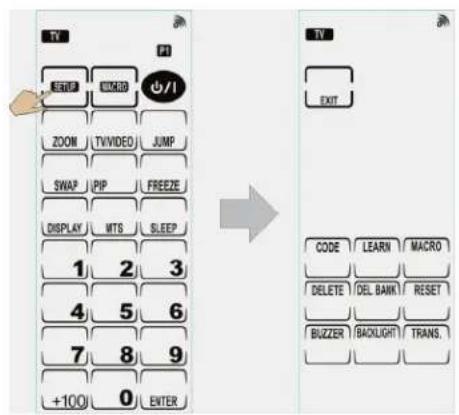

◆ Programmierseite

Drücken Sie „PROGRAMMIEREN“ oben auf dem Bildschirm für 2 Sekunden um in das Programmiermenü zu gelangen. Sie werden entsprechende Programmierfunktionen sehen: CODE, LERNEN, MAKRO, LÖSCHEN, DATENBANK LÖSCHEN, ZURÜCKSETZEN, PIEPTON, HINTERGRUNDBELEUCHTUNG und ÜBERTRANGUNG.

CODE	Aktiviert denvorprogrammierten Code
LERNEN	Lernen eines Infrarot-Codes
MAKRO	Programmieren eines Normal-oder Einfachmakros
LÖSCHEN	Löschen einer Tastenfunktion
DATENBANK	Löschen aller Daten einesGerätes
LÖSCHEN
ZURÜCKSET	Aktiviert die vom Herstellervoreingestellten Werte.
ZEN
PIEPTON	Aktiviert einen Piepton
HINTERGRU	Einstellen der
NDBELEUCH
TUNG	Hintergrundbeleuchtung
ÜBERTRAGU	Kopiert alle Daten auf eineandere REMOTE 815-Fernsteuerung
NG
BEENDEN	Programmiermodus beenden

Benutzung der Funktionen

1. Code

Die REMOTE 815-Fernsteuerung bietet zwei Wege an, um die vorprogrammierten Werte Ihres Geräte zu übernehmen. Sie können diese automatisch durch Ihre REMOTE 815-Fernsteuerung suchen lassen, oder aber die Marke Ihres Gerätes auf der Liste suchen und dann den erforderlichen Kode in Ihre REMOTE 815-Fernsteuerung von Hand eingeben. Benutzen Sie die Geräteliste mit den Codes, wenn Sie die Marke Ihres Gerätes überprüfen müssen.

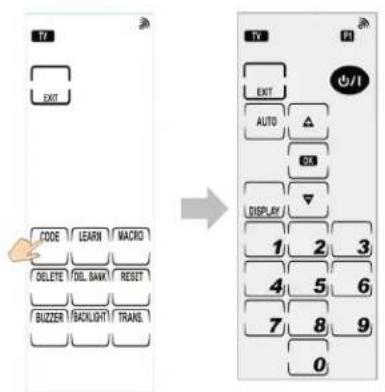

Gehen Sie jetzt in den Programmiermodus und drücken Sie auf „CODE“ um den vorprogrammierten Code für Ihr Gerät einzugeben.

1.1 Automatische Suche

Bevor Sie diese Funktion benutzen, schalten Sie bitte erst Ihr Gerät ein und richten Sie die REMOTE 815-Fernsteuerung auf den Signalempfänger Ihres Gerätes. Wenn dieses Gerät sich plötzlich abschaltet, bedeutet dieses, daß Sie den richtigen Code für dieses Gerät eingegeben haben.

(1) Drücken Sie „AUTO“, nachdem Sie auf die Programmierseite gelangt sind. Die REMOTE 815-Fernsteuerung gibt den in der Datenbank gespeicherten Code aus. Wenn das Gerät abgeschaltet ist, drücken Sie eine beliebige Taste, um die Ausgabefunktion der REMOTE 815-Fernsteuerung abzubrechen.

EX. Fernseher einprogrammier en

Schalten Sie den Fernseher ein

Richten Sie die REMOTE 815-Fernsteuerung auf den Fernseher

Drücken Sie auf „AUTO“ um die automatische Suche zu starten.

Der vorprogrammierte Kode wird jetzt

übertragen. Wenn der Fernseher

ausgeschaltet ist, drücken Sie eine

beliebige Taste um die Übertragung abzubrechen.

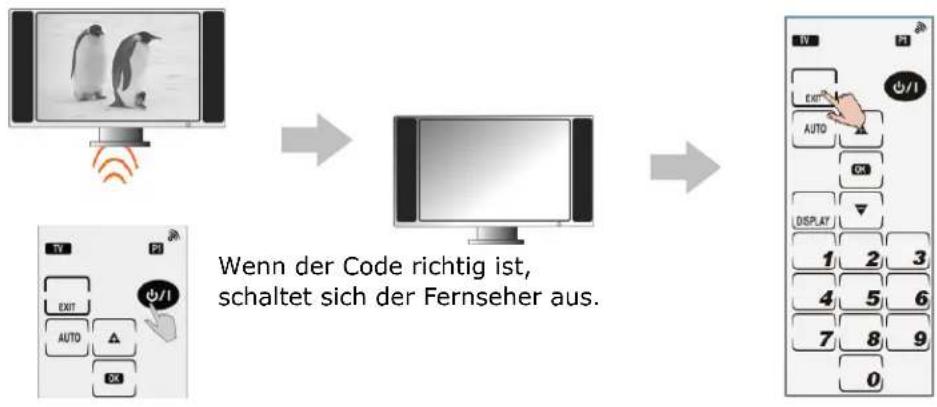

(2) Drücken Sie die Taste und testen Sie, ob Sie das Gerät einschalten können oder nicht. Wenn der Kode richtig ist, lesen Sie weiter bei Schritt (4), um die Daten zu speichern und den Vorgang zu beenden, wenn nicht, gehen Sie zum nächsten Schritt über.

(3) Drücken Sie die ▼ Taste Schritt für Schritt um den vorherigen Code zu übernehmen und wiederholen Sie Schritt (2), bis Sie den richtigen Code gefunden haben und den Fernseher ein- und ausschalten können.

(4) Stellen Sie sicher, daß Sie auf „OK“ drücken, um die Einstellungen zu speichern und um zur Benutzerseite zurückzukehren.

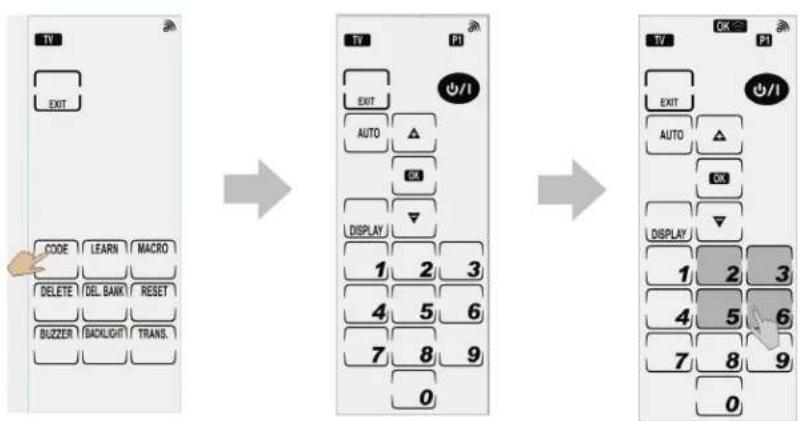

1.2 Code eingeben

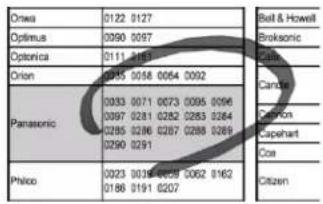

(1) Öffnen Sie die Codeliste und suchen Sie die Marke Ihres Gerätes. Normalerweise verfügt eine Marke über mehrere Codes. Sie brauchen nur den aktuellen Code beim Blättern in der Liste bestätigen.

(2) Jeder Code besteht aus 4 Ziffern. Wenn Sie einen Code eingeben überprüft die REMOTE 815-Fernsteuerung automatisch ob der Code richtig ist.

(3) Wenn Sie den richtigen Code eingegeben haben erscheint oben auf dem Bildschirm „OK“. Im anderen Fall erscheint eine „FEHLER“-Meldung. Sollte „FEHLER“ erscheinen, geben Sie bitte den richtigen Code ein.

    B --> K["EXIT"]
    K --> L["AUTO"]
    L --> M["OK"]
    M --> N["DISPLAY"]
    N --> O["1"]
    O --> P["2"]
    P --> Q["3"]
    Q --> R["4"]
    R --> S["5"]
    S --> T["6"]
    T --> U["7"]
    U --> V["8"]
    V --> W["9"]
    W --> X["0"]

    K --> Y["EXIT"]
    Y --> Z["AUTO"]
    Z --> AA["OK"]
    AA --> AB["DISPLAY"]
    AB --> AC["1"]
    AC --> AD["2"]
    AD --> AE["3"]
    AE --> AF["4"]
    AF --> AG["5"]
    AG --> AH["6"]
    AH --> AI["7"]
    AI --> AJ["8"]
    AJ --> AK["9"]
    AK --> AL["0"]

(4) Drücken Sie die 📊/1 Taste, nachdem Sie den Code eingegeben haben und um diesen zu überprüfen. Wenn er richtig ist schaltet sich der Fernseher ein. Wenn er falsch ist, geben Sie bitte einen anderen Code ein, bis Sie den richtigen Code gefunden haben.

(5) Nachdem Sie den richtigen Code bestätigt haben, drücken Sie auf „BEENDEN“ um den Vorgang abzuschließen.


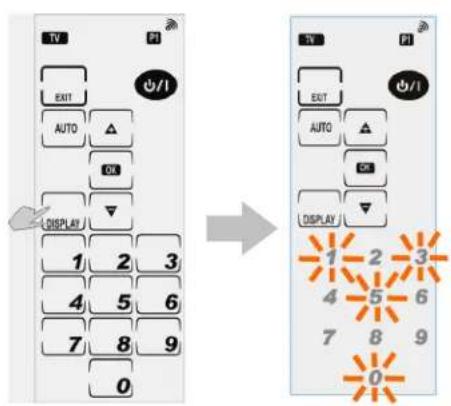

(6) Code bestätigen

Um zu verhindern das Sie einen Code neu eingeben müssen oder falls Sie ihn vergessen sollten, besteht die Möglichkeit, daß Sie den Code jederzeit ansehen können. Drücken Sie in der Codeeinstellseite auf „ANSEHEN“ und die eingegebene Code-Nummer erscheint.

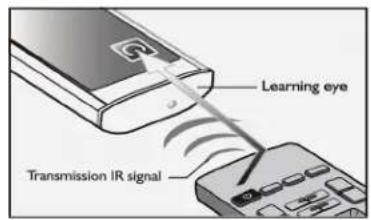

2. Lernen

In der REMOTE 815-Fernsteuerung haben wir eine automatisch geführtes System eingebaut, um Ihnen während der Benutzung der Lernfunktion zu helfen. (Dieses automatisch geführte System gilt nur für die Programmierung der Bildschirmtasten. Bitte lesen Sie Seite 4 für weitergehende Informationen)

Anmerkungen:

• Bevor Sie die Lernfunktion benutzen, beachten Sie, daß Sie die Original-Fernsteuerung 5 bis 10 cm von der REMOTE 815-Fernsteuerung entfernt halten und richten Sie beide in einer Linie aus (So wie rechts in der Abbildung dargestellt).
• Während des Lernen, halten Sie jede zu „lernende“ Taste gedrückt bis die „OK“-Nachricht auf dem Bildschirm der REMOTE 815-Fernsteuerung erscheint und Sie einen Piepton hören. Bei einigen speziellen Codes kann es vorkommen, daß Sie alle Tasten zwei Mal „lernen“ müssen, bis sie normal funktionieren. Wenn Sie die „FEHLER“-Nachricht sehen, aber ZWEI Pieptöne während des Lernens hören, drücken Sie bitte jede gelernte Taste der Original-Fernsteuerung noch einmal, bis Sie die „OK“-Nachricht sehen und nur einen Piepton hören. Im anderen Fall blinkt die „FEHLER“-Meldung und Sie hören DREI Pieptöne. Dieses bedeutet, daß das Lernen nicht funktioniert hat.

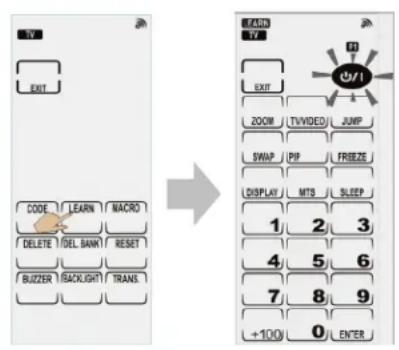

(1) Drücken Sie „LERNEN“ in Programmiermodus um die Lernfunktion zu starten. Das automatisch geführte System startet in der Zwischenzeit und ermöglicht, daß die REMOTE 815-Fernsteuerung Schritt für Schritt die Infrarot-Codes der Original-Fernsteuerung entsprechend den blinkenden Tasten auf dem Bildschirm kennenlernen.

DEUTSCH

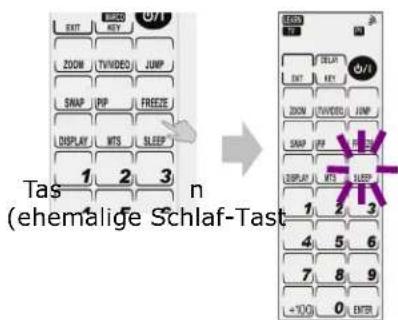

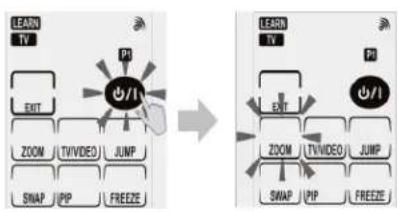

(2) Wenn die Taste zu blinken beginnt, drücken Sie die entsprechende zu lernende Taste auf der Original-Fernsteuerung um ihren Infrarot-Code auf die REMOTE 815-Fernsteuerung zu übertragen.

(3) Nachdem die 📊/1 Taste blinkt und die Taste gelernt wurde, schaltet das automatische geführte Lernsystem automatisch zur nächsten Taste weiter. Wiederholen Sie Schritt (2) bis alle gewünschten Bildschirmtasten „gelernt“ wurden.
(4) Für die Gummitasten müssen Sie die Übertragung Taste für Taste von Hand ausführen, da die automatisch geführte Lernfunktion diese nicht unterstützt (Auch nicht mit Blinkzeichen auf dem Bildschirm). Danach Drücken Sie die entsprechend zu lernende Taste auf der Original-Fernsteuerung um ihren Infrarot-Code auf die gewünschten Tasten der REMOTE 815-Fernsteuerung zu übertragen, bis alle Tasten entsprechend „Gelernt“ wurden.

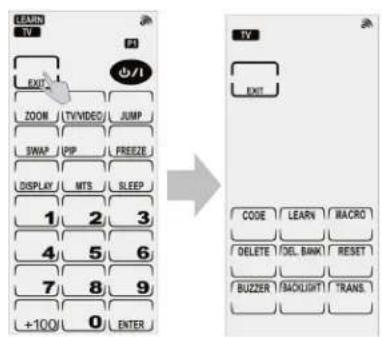

(5) Drücken Sie „BEENDEN“ um die Lernfunktionen zu beenden und um zur Programmierseite zurückzukehren.

3. Makro

Die Makrofunktion erlaubt es Ihnen, eine die Funktionen einer Tastefolge zu übertragen, indem Sie nur eine Makrotaste drücken. Mit anderen Worten, Sie richten eine Makrotaste ein und ersetzen damit einen komplizierten Prozeß. Dieses funktioniert folgendermaßen:

■ Sie können bis zu 60

Tastenfunktionen in einer einfachen normalen Makrotaste speichern. Wie auch immer kann eine einfache Makrotaste bis zu 10 Tastenfunktionen speichern mit einer Gesamtzahl von bis zu 16 Einfach-Makrotasten. Es gibt auch keinen Unterschied zwischen Normal- und Einfach-Makrotaste, denn Sie können jede Taste (Mit Ausnahme der Gerätetaste) als gewünschte Makrotaste definieren.

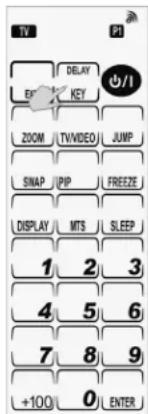

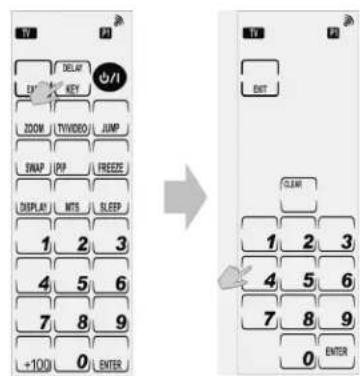

In einer Einfach- und Normal-Makrotaste können Sie eine Verzögerungszeit zwischen zwei Tastenfunktionen programmieren.

■ Wenn eine Makrotaste gedrückt wurde erschienen die übertragenen Tastenfunktionen sequentiell auf dem LCD-Bildschirm.

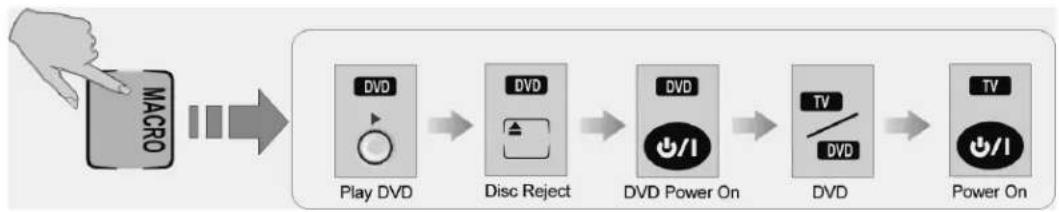

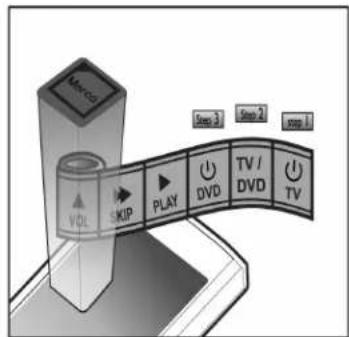

WAS ist ein Normal-Makro

Nachdem alle Codes eingestellt wurden, können Sie die gewünschten Tastenfunktionen, eine nach der anderen, auf eine Makrotaste, je nach persönlichen Wunsch programmieren.


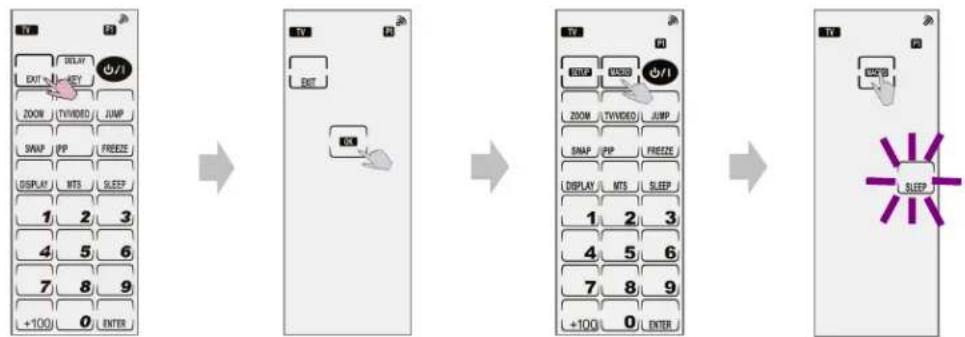

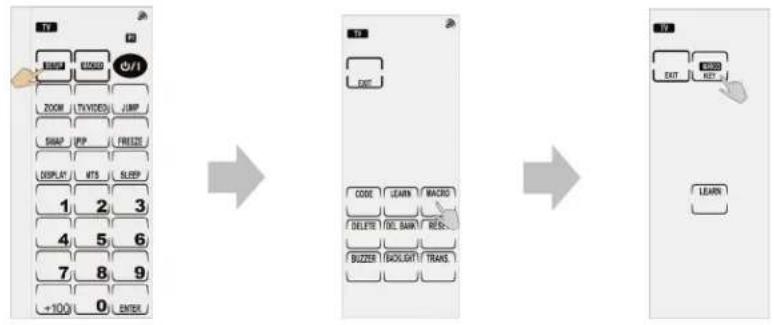

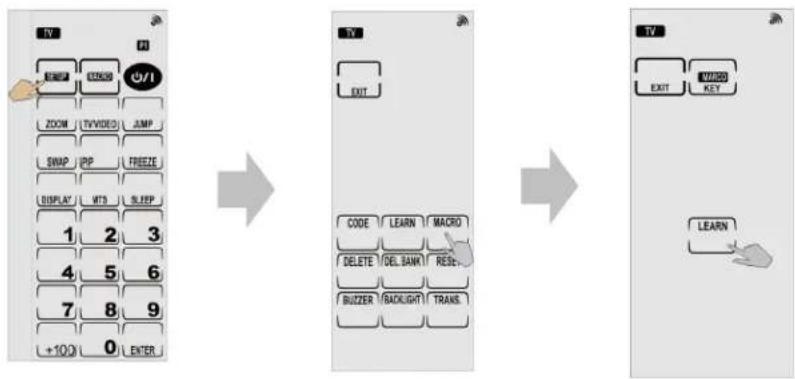

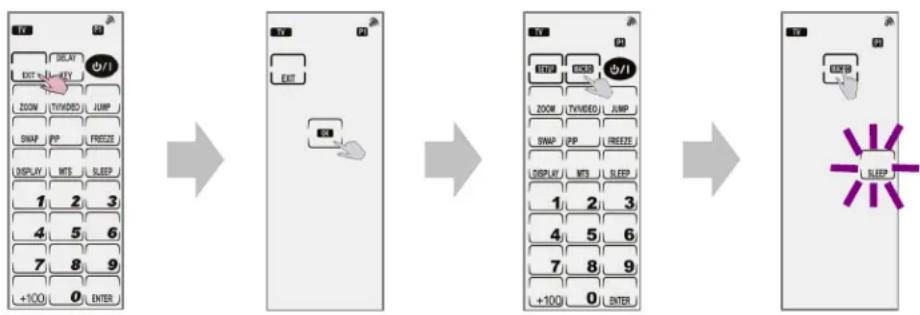

WAS ist ein Einfach-Makro

Nehmen Sie alle erforderlichen Fernsteuerungen und drücken Sie die gewünschten Tasten, eine nach der anderen, um die Infrarot-Codes auf eine zugewiesene Makro-Taste durch die Lernfunktion zu übertragen. Hierfür ist es nicht erforderlich, daß Sie vorher alle Codes übertragen müssen.

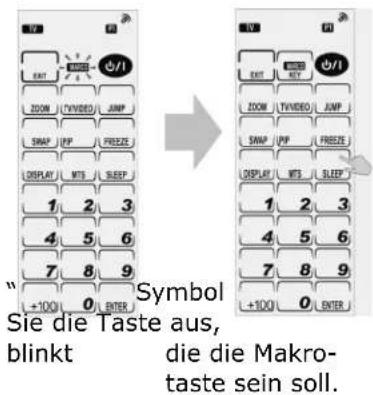

Lernen Sie jetzt, wie Sie eine Makrotaste programmieren.

Bevor Sie einen Normal-Makros programmieren können, müssen Sie vorher die erfolgreiche Eingabe der Codes bestätigen.

(1) Drücken Sie auf „SETUP“ und dann auf „MAKRO“ um in den Programmiermodus zu gelangen. Danach drücken Sie auf „MAKROTASTE“ um die Programmierung zu starten.

(2) Jetzt blinkt das „MAKRO“-Symbol oben auf dem Bildschirm. Wählen Sie eine Taste als Makrotaste aus (Wir empfehlen eine weniger häufig benutzte Taste). Danach drücken Sie die gewünschten Tasten, der Funktionen Sie auf der Normal-Makrotaste speichern wollen, eine nach der anderen. Jede Normal-Makrotaste kann bis zu 60 Tastenfunktionen speichern.

(3) Nach Sie die erste Taste gedrückt haben, können Sie wählen, ob sie eine Verzögerung einstellen wollen oder nicht (Siehe weiter unten).

a: Drücken Sie auf die „VERZÖGERUNGSTASTE“ oben auf den Bildschirm und Sie gelangen zur Verzögerungsseite.

b. Die Zeitauswahl besteht aus den Zahlen 0 bis 9. Drücken Sie „1“ für 1 Sekunde Drücken Sie „2“ für 2 Sekunden Drücken Sie „1“ + „2“ für 12

Sekunden

Drücken Sie „6“ + „0“ für 60

Sekunden

*Drücken Sie "LÖSCHEN" um eine gewählte Zahl zu löschen
*Drücken Sie „ENTER“ um die eingestellte Verzögerungszeit zu bestätigen.
*Drücken Sie „BEENDEN“ um die Einstellung der Verzögerungszeit abzubrechen und auf die Makro-Programmierseite zurückzukehren.

c. Sollte die Programmierung einer Verzögerungszeit nicht erforderlich sein, beträgt die voreingestellte Zeit zwischen zwei Tastenfunktionen 0,4 Sekunden.

(4) Setzen Sie die Programmierung der gewünschten Tastenfunktionen fort und beenden Sie die Programmierung durch Drücken von „BEENDEN“. In diesem Augenblick erscheint „OK“ auf dem Bildschirm. Gehen Sie sicher und drücken Sie „OK“ um Ihr „Programm“ zu speichern. Wenn Sie auf die Hauptseite zurückgekehrt sind, drücken Sie auf „MAKRO“ um die soeben programmierte Makrotaste zu überprüfen.

(5) Bitte werfen Sie mit uns einen Blick auf ein Beispiel zur Einstellung eines MAKROS.

Ein Beispiel: Um eine DVD anzusehen sind folgende Schritte auszuführen:

a. Fernseher einschalten.
b. Fernseher in Video-Modus umschalten.
c. DVD-Player einschalten.
e. DVD abspielen.

Bedienerfunktion	Erforderliche Programmierung auf der REMOTE 815-Fernsteuerung
Fernseher einschalten.	1. Gehen Sie zur Programmierseite und drücken Sie auf „MAKROTASTE“ um mit der Programmierung zu beginnen.2. Wählen Sie die „TV“ Geräteseite aus und drücken Sie auf SLEEP als die Normal-Makrotaste (Sie können jede andere Taste frei auswählen).3. Drücken Sie die „EIN/AUS“-Taste auf der TV-Geräteseite
Programmieren einer Verzögerungszeit von 2 Sekunden	4. Drücken Sie auf „VERZÖGERUNG“.5. Drücken Sie die Taste „2“ um eine Verzögerung von 2 Sekunden einzprogrammieren.6. *Drücken Sie „ENTER“ um die Verzögerungszeit zu bestätigen.
Fernseher in Video-Modus umschalten.	7. Drücken Sie „TV/Video“ Taste
DVD-Player einschalten.	8. Wählen Sie die DVD-Player-Geräteseite.9. Drücken Sie die „EIN/AUS“-Taste auf der DVD-Player-Geräteseite.
Programmieren einer Verzögerungszeit von 2 Sekunden	10. Drücken Sie „VERZÖGERUNG“ Taste.11. Drücken Sie die Taste „2“ um eine Verzögerung von 2 Sekunden einzprogrammieren.12. *Drücken Sie „ENTER“ um die Verzögerungszeit zu bestätigen.
DVD abspielen.	13. Drücken Sie die „PLAY“-Taste auf der DVD-Player-Geräteseite.14. Drücken Sie „BEENDEN“ um auf die Speicherseite zu gelangen.15. Drücken Sie „OK“ um die Einstellungen zu speichern.

3.2 Einfach-Makro

Bevor Sie beginnen, sollten Sie alle erforderlichen Original-Fernsteuerungen zusammengetragen haben.

Gehen Sie zur Programmierseite und drücken Sie auf „MAKROTASTE“ um mit der Programmierung zu beginnen.

    B --> W["Code"]
    W --> X["Learn"]
    X --> Y["MACRO"]
    Y --> Z["DELETE"]
    Z --> AA["DEL BANK"]
    AA --> AB["RESO"]
    AB --> AC["Buzzer"]
    AC --> AD["BACKLIGHT"]
    AD --> AE["TRANS"]

    W --> AF["EXIT"]

    AF --> AG["Entry"]

    AG --> AH["MARO"]
    AH --> AI["KEY"]

    AI --> AJ["LEARN"]

Bevor Sie die Lernfunktion benutzen, beachten Sie, daß Sie die Original-Fernsteuerung 5 bis 10 cm von der REMOTE 815-Fernsteuerung entfernt halten und richten Sie beide in einer Linie aus. Während des Lernen, halten Sie jede zu programmierende Taste gedrückt bis die OK -Nachricht auf dem Bildschirm der REMOTE 815-Fernsteuerung erscheint und Sie einen Piep-Ton hören. (Für weitere Informationen lesen Sie auf Seite 11 weiter).

(3) Wählen Sie eine Taste als Einfach-Makro-Taste (Wir empfehlen ein weniger benutzte Taste zu verwenden) aus. In diesem Augenblick erscheint die „LERNEN“-Nachricht in der oberen linken Ecke auf dem Bildschirm. Die ausgewählte Einfach-Makrotaste blinken auf. Drücken Sie jetzt die gewünschten Tasten, deren Funktion Sie auf eine Einfach-Makrotaste speichern wollen. Jede Einfach-Makrotaste kann bis zu 16 Tastenfunktionen speichern.

(4) Nehmen Sie jetzt die erforderlichen Originalfernsteuerungen und richten Sie diese nacheinander auf das „Lernauge“ der REMOTE 815-Fernsteuerung (Bitte beachten Sie Seite 9, Lernfunktion) und drücken Sie die gewünschten Tasten, deren Infrarot-Codes Sie auf der REMOTE 815-Fernsteuerung auf der Einfach-Makrotaste speichern wollen. (Bitte beachten Sie die Abbildungen rechts)

Senden der zu lernenden Tastenfunktion auf die blinkende Makrotaste, (Vormals Fernseher „EIN/AUS“-Taste)

(5) Nach Sie die erste Taste gedrückt haben, können Sie wählen, ob sie eine Verzögerung einstellen wollen oder nicht (Siehe weiter unten).

a: Drücken Sie auf die „VERZÖGERUNGSTASTE“ oben auf den Bildschirm und Sie gelangen zur Verzögerungsseite.

b. Die Zeitauswahl besteht aus den Zahlen 0 bis 9.

Drücken Sie „1“ für 1 Sekunde Drücken Sie „2“ für 2 Sekunden Drücken Sie „1“ + „2“ für 12 Sekunden Drücken Sie „6“ + „0“ für 60 Sekunden

*Drücken Sie "LÖSCHEN" um eine gewählte Zahl zu löschen
*Drücken Sie „ENTER“ um die eingestellte Verzögerungszeit zu bestätigen.
*Drücken Sie „BEENDEN“ um die Einstellung der Verzögerungszeit abzubrechen und auf die Makro-Programmierseite zurückzukehren.

c. Sollte die Programmierung einer Verzögerungszeit nicht erforderlich sein, beträgt die voreingestellte Zeit zwischen zwei Tastenfunktionen 0,4 Sekunden.

(6) Setzen Sie die Programmierung der gewünschten Tastenfunktionen fort und beenden Sie die Programmierung durch Drücken von „BEENDEN“. In diesem Augenblick erscheint „OK“ auf dem Bildschirm. Gehen Sie sicher und drücken Sie „OK“ um Ihr „Programm“ zu speichern. Wenn Sie auf die Hauptseite zurückgekehrt sind, drücken Sie auf „MAKRO“ um die soeben programmierte Makrotaste zu überprüfen.

(7) Bitte werfen Sie mit uns einen Blick auf ein Beispiel zur Einstellung eines MAKROS.

Ein Beispiel: Um eine DVD anzusehen sind folgende Schritte auszuführen:

a. Fernseher einschalten.
b. Fernseher in Video-Modus umschalten.
c. DVD-Player einschalten.
e. DVD abspielen.

Bedienerfunktion	Erforderliche Programmierung auf der REMOTE 815-Fernsteuerung
Fernseher einschalten.	1. Gehen Sie zur Makro-Programmierseite und drücken Sie auf „LERNEN“ um mit der Programmierung des Makros zu beginnen.2. Drücken Sie die „TV“-Gerättaste und wählen Sie als Einfach-Makrotaste. (Sie können jede andere Taste frei auswählen).3. Nehmen Sie die Fernsteuerung vom Fernseher und richten Sie diese auf das „Lernauge“ der REMOTE 815-Fernsteuerung4. Drücken Sie die „EIN/AUS“ -Taste auf der Fernsteuerung vom Fernseher.
Programmieren einer Verzögerungszeit von 2 Sekunden	5. Drücken Sie „VERZÖGERUNG”.6. Drücken Sie die Taste „2“ um eine Verzögerung von 2 Sekunden einzprogrammieren.7. *Drücken Sie „ENTER“ um die Verzögerungszeit zu bestätigen.
Fernseher in Video-Modus umschalten.	8. Drücken Sie die „TV/VIDEO“ -Taste auf der Fernsteuerung vom Fernseher.
DVD-Player einschalten.	9. Nehmen Sie die Fernsteuerung vom DVD-Player und richten Sie diese auf das „Lernauge“ der REMOTE 815-Fernsteuerung10. Drücken Sie die „EIN/AUS“ -Taste auf der Fernsteuerung vom DVD-Player.
Programmieren einer Verzögerungszeit von 2 Sekunden	11. Drücken Sie „VERZÖGERUNG”.12. Drücken Sie die Taste „2“ um eine Verzögerung von 2 Sekunden einzprogrammieren.13. *Drücken Sie „ENTER“ um die Verzögerungszeit zu bestätigen.
DVD abspielen.	14. Drücken Sie die „PLAY“ -Taste auf der Fernsteuerung vom DVD-Player.15. Drücken Sie „BEENDEN“ um auf die Speicherseite zu gelangen.16. Drücken Sie „OK“ um die Makrotaste zu speichern.

4. Löschen einer Tastenfunktion

(1) Wechseln Sie in den Programmiermodus und drücken Sie „LÖSCHEN“. Die gewünschte Geräteseite erscheint. Sie können jede gewünschte Tastenfunktion des Gerätes löschen oder zu einer anderen Geräteseite wechseln, um andere Tastenfunktionen zu löschen.
(2) Zum Löschen einer Tastenfunktion wählen Sie die gewünschte Taste aus und drücken Sie diese, bis Sie einen Piepton hören und die „OK“-Nachricht auf dem Bildschirm zu Bestätigung des Löschvorganges erscheint. (4) Sie können weitere Tastenfunktionen löschen, bis Sie „BEENDEN“ drücken, um die Löschfunktion zu verlassen.

Anmerkungen:

Mit dieser Funktion können eine Tastenfunktion löschen, nicht aber die Tastenidentität.

5. Gerät komplett löschen

(1) Wechseln Sie in den Programmiermodus und drücken Sie „DATENBANK LÖSCHEN“. Ein Bildschirm zum Löschen alle Gerätefunktionen erscheint. Sie können jetzt zu jedem anderen Gerät schalten.
(2) Wählen Sie das gewünschte Gerät aus und Drückten Sie „OK“ um es zu löschen. Wenn das Löschen erfolgreich durchgeführt wurde, hören Sie einen Piepton und die „OK“-Nachricht erscheint auf dem Bildschirm. Wenn erforderlich können Sie fortfahren und andere Gerät löschen, bis Sie „BEENDEN“ drücken.

    L["DES"] --> M["EXIT"]
    M --> N["OK"]

Anmerkungen:

Mit dieser Funktion können den Speicher eines Gerätes löschen, nicht aber die Identität des Gerätes.

6. Tastatur umprogrammieren

Die REMOTE 815-Fernsteuerung erlaubt Ihnen die Umprogrammierung des Inhaltes in einer Bildschirmtaste. Jede Taste beinhaltet 3 bis 4 verschiedene Inhalte. Durch einfache, leichte Bedienung können Sie den Bildschirminhalt der gewünschten Tasten anzeigen und eine persönliche Kontrollseite erstellen.

(1) Hierzu brauchen Sie nicht in den Programmiermodus wechseln. Drücken und halten Sie die Taste „SEITE“ für 2 Sekunden gedrückt und Sie gelangen in die Layout-Programmier-Seite.

(2) Der Name des Gerätes blink oben auf dem Bildschirm. Dieses bedeutet, daß Sie sich auf der Programmierseite befinden.

a: Drücken Sie auf „TASTE“ oben auf den Bildschirm um den Inhalt aller Tasten zu sehen. Wählen und Drücken Sie eine Taste (Außer ZOOM) für eine Änderung. Der Inhalt der Taste erscheint rekursiv auf dem Bildschirm.

    subgraph Control
    K["EXIT KEY"] --> L["TV AUTO ZOOM"]
    L --> M["TV VIDEO JUMP"]
    M --> N["SNAP PIP FREEZE"]
    N --> O["DISPLAY MTS SLEEP"]
    O --> P["1 2 3"]
    P --> Q["4 5 6"]
    Q --> R["7 8 9"]
    R --> S["+100 0 ENTER"]

    T["Zoom"] --> U["1st"]
    U --> V["2nd"]
    V --> W["3rd"]
    W --> X["4th"]
    X --> Y["5th"]

(4) Drücken Sie „BEENDEN“ um die Programmierseite zu verlassen. *Drücken Sie „OK“ um die Einstellung zu bestätigen und zu speichern und um auf die Hauptseite zurückzukehren. Wenn Sie die Einstellung nicht speichern wollen, drücken Sie einfach auf „EXIT“ um auf die Hauptseite zurückzukehren.

    I["EXIT"] --> J["5"]

    K["EXIT"] --> L["5"]

    M["EXIT"] --> N["5"]

    O["EXIT"] --> P["5"]

    Q["EXIT"] --> R["5"]

    S["EXIT"] --> T["5"]

    U["EXIT"] --> V["5"]

    W["EXIT"] --> X["5"]

    Y["EXIT"] --> Z["5"]

    AA["EXIT"] --> AB["5"]

    AC["EXIT"] --> AD["5"]

    AE["EXIT"] --> AF["5"]

    AG["EXIT"] --> AH["5"]

    AI["EXIT"] --> AJ["5"]

    AK["EXIT"] --> AL["5"]

    AM["EXIT"] --> AN["5"]

    AO["EXIT"] --> AP["5"]

    AQ["EXIT"] --> AR["5"]

    AS["EXIT"] --> AT["5"]

    AU["EXIT"] --> AV["5"]

    AW["EXIT"] --> AX["5"]

    AY["EXIT"] --> AZ["5"]

    BA["EXIT"] --> BB["5"]

    BC["EXIT"] --> BD["5"]

    BE["EXIT"] --> BF["5"]

    BG["EXIT"] --> BH["5"]

    BI["EXIT"] --> BJ["5"]

    BK["EXIT"] --> BL["5"]

    BM["EXIT"] --> BN["5"]

    BO["EXIT"] --> BP["5"]

    BQ["EXIT"] --> BR["5"]

    BS["EXIT"] --> BT["5"]

    BU["EXIT"] --> BV["5"]

    BW["EXIT"] --> BX["5"]

    BY["EXIT"] --> BZ["5"]

    CA["EXIT"] --> CB["5"]

    CC["EXIT"] --> CD["5"]

    CE["EXIT"] --> CF["5"]

    GD["EXIT"] --> DH["5"]

    DI["EXIT"] --> DJ["5"]

    DK["EXIT"] --> DL["5"]

    EM["EXIT"] --> FN["5"]

    DG["EXIT"] --> DH
    BE
    BC
    BJ
    BK

7. Übertragung

Die Funktion „ÜBERTRAGUNG“ kopiert alle Daten auf eine andere REMOTE 815-Fernsteuerung. Bevor Sie diese Funktion starten, müssen Sie jedoch ein optionales SLC-2080 USB-Kabel für die Verbindung beider Geräte kaufen. Beachten Sie die folgenden Anweisungen für diese Funktion.

(1) Verbinden Sie das USB-Kabel richtig zwischen beiden Fernsteuerungen.
(2) Drücken Sie auf der neuen REMOTE 815-Fernsteuerung auf „PROGRAMMIERUNG“ um in den Programmiermodus zu gelangen. Danach drücken Sie auf „ÜBERTRAGUNG“ um die Übertragung zu beginnen.
(3) Der Bildschirm zeigt die Daten an, welche übertragen werden. Ebenso wird Ihnen das Ende der Datenübertragung angezeigt.
(4) Wenn die Übertragung erfolgreich beendet wurde, hören Sie einen Piepton und die „OK“-Nachricht erscheint auf dem Bildschirm. Und auf dem Bildschirm erscheint automatisch die Hauptseite.

Anmerkungen:

Sollte bei der Datenübertragung ein Fehler auftreten, hören drei Mal einen Piepton und die „FEHLER“-Nachricht erscheint auf dem Bildschirm.

8. Funktionen blockieren

Diese Funktion blockiert einige der Programmiertasten. Wenn diese aktiviert ist, können Sie die CODE / LERNEN /MAKRO / LÖSCHEN Funktionen nicht ausführen. Alle Original-Einstellungen sind nicht eingeschränkt, nachdem Sie „ZURÜCKSTELLEN“ gedrückt haben.

(1) Wählen Sie den Programmiermodus und das gewünschte Gerät aus (z. B. Fernsehen).
(2) Drücken und halten Sie die Taste „SEITE“ für 4 Sekunden gedrückt. Wenn Sie einen Piepton hören, bedeutet dieses, Das die Programmierung abgeschlossen wurde.
(3) Drücken Sie „BEENDEN“ um die Programmierseite zu verlassen.

Anmerkungen:

Wenn Sie die Blockierung wieder aufheben wollen, müssen Sie den oben aufgeführten Prozeß wiederholen.

9. Zurück setzen

Drücken und halten Sie die „ZURÜCK SETZEN“ Taste für 4 Sekunden gedrückt, nachdem Sie zur Programmierseite gewechselt haben. Das System wir danach die von der Fabrik voreingestellte Programmierung automatisch aktivieren. Nachdem die Funktion abgeschlossen ist, drücken Sie auf „BEENDEN“ um den Vorgang zu beenden.

10. Piepton Taste

(1) Drücken Sie „PIEPTON“, nachdem Sie in den Programmiermodus gewechselt haben und die Programmierseite erscheint. Es stehen drei verschiedene Tonfrequenzen, dargestellt durch die Ziffern 1 bis 3 und die „TON AUS“-Taste unten am Bildschirm zum Abschalten des Tones aller Tasten zur Auswahl.
(2) Wählen Sie den gewünschten Ton durch drücken der Nummerntasten. Die Taste des gewählten Tones blinkt dann auf. Drücken Sie „BEENDEN“ nachdem Sie die Einstellung abgeschlossen haben.

11. Hintergrundbeleuchtung

(1) Wechseln Sie in den Programmiermodus und drücken Sie „HINTERGRUNDBELEUCHTUNG“. Die Zahlen „1“ bis „7“ stehen für die sieben verschiedenen Farben der Hintergrundbeleuchtung. Die Zahl „0“ steht für Hintergrundbeleuchtung ausgeschaltet.

(2) Wählen Sie das gewünschte Gerät aus (z. B. Fernseher), um dafür die Hintergrundbeleuchtung einzustellen. Drücken Sie die entsprechende Nummerntaste. Nachdem die Funktion abgeschlossen ist, blinkt die Nummerntaste, drücken Sie jetzt auf „BEENDEN“ um den Vorgang zu beenden.

    L["TV"] --> M["EXIT"]
    M --> N["1"]
    M --> O["2"]
    M --> P["3"]
    M --> Q["4"]
    M --> R["5"]
    M --> S["6"]
    M --> T["7"]
    M --> U["0"]

„0“ für Hintergrundbeleuchtung ist ausgeschaltet

„1“ für rot
„2“ für grün
„3“ für blau
„4“ für hellgrün
„5“ für himmelblau
„6“ für violett
„7“ für weiß

Anhang A

Merkmale

■ Acht-in-Einem

Dieses Gerät erlaubt Ihnen bis zu 8 Geräte in Einem zu integrieren.

■ Zwei Möglichkeiten um Geräte zu integrieren

Lernmethode und Bibliothek der vorprogrammierten Codes.

■ 59 Tasten für jedes Gerät

Jedes Gerät verfügt über 59 Tasten auf 2 Bildschirmseiten.

■ Anpaßbares Tastaturlayout für jedes Gerät

■ Normal-Makrofunktion

Diese Funktion erlaubt Ihnen, bis zu 60 Tastenfunktionen, einschließlich Verzögerungszeiten zwischen zwei Tastenfunktionen aus speichern.

■ Einfache Makrofunktion

Diese Funktion erlaubt Ihnen, bis zu 16 Tastenfunktionen, durch Benutzung der Lernfunktion direkt zu speichern.

■ Multi-LED

Mit sieben LED-Farben können Sie die einzelnen Geräte unterscheiden.

■ Automatischer Energiesparmodus

Um die Batterien zu schonen, schaltet die REMOTE 815-Fernsteuerung nach 90 Sekunden in den Energiesparmodus um.

■ Bewegungserkennung

Durch Bewegungserkennung wird der Bildschirm automatisch eingeschaltet.

■ Power-Anzeige

Ein Sensor informiert Sie über den Batteriezustand.

■ Flash-Memory

Kein Datenverlust bei leeren Batterien.

■ On-line Unterstützung (Optional)

Die Benutzer können die neuesten Versionen der Firmware und des Flash-Memory im Internet herunterladen.

Beschreibung

Modell REMOTE 815-Fernsteuerung
Batterie 1,5V 4 X AAA Alkalibatterien (SUM-4)
Abmessungen (B x H x L)	64 x 23 x 220 mm
Gewicht (ohne Batterien)	240 g
Tasten 59 Tasten/ 2 Bildschirmseiten/ 8 Geräte
Bildschirm LCD
LCD-Bildschirm (B x H)	40 x 104 mm
Integrationsfähigkeit Bis zu 8 Geräte
Lernfrequenz 20 KHz - 455 KHz & Pulse bis zu einer Länge von 256 bit
Lernentfernung 2" to 4" / 5 cm bis 10cm
Reichtweite Infrarotsensor	8 - 10 Meter
Speicher 512 KB Flash-Memory
Hintergrundbeleuchtung Farb-LED
Schnittstelle UART/ 115.200 bps
Stromverbrauch: Stromverbrauch im Betrieb: 170 mA (max)LCD in Betrieb: 160 μALCD außer Betrieb: 40 μA

Anhang B

Optionales Zubehör

SLC-2080

Das SLC-2080 ist ein optionales USB-Kabel und ermöglicht die Übertragung zwischen PC und REMOTE 815-Fernsteuerung. Ebenso kann mit dem Übertragungskabel die Programmierung einer REMOTE 815-Fernsteuerung auf eine Andere erfolgen.

Aktualisierung:

Aktualisierung von Firmware und Flash-Memory, oder herunter-/hochladen von Dateien. Bitte besuchen Sie die Webseite von Sunwave: www.sun-wave.com um Treiber und Upgrades auf Ihren PC zu laden. Durch Benutzung unseres Programms können Sie die neueste Firmware und Flash-Memory und vieles mehr von Ihrem PC auf die REMOTE 815-Fernsteuerung übertragen und speichern.

Kopieren:

Wenn Sie zwei REMOTE 815-Fernsteuerung mit dem „Übertragungskabel“ verbinden, können Sie die Einstellungen und Funktionen von einer REMOTE 815-Fernsteuerung auf eine Andere kopieren.

Anhang C

Lösung von Problemen

Problem	Lösung
Auf dem LCD erscheint kein Bildschirm, wenn er berührt wird.	1. Die Batterien sind leer. Tauschen Sie die Batterien aus.2. Überprüfen Sie, ob die Batterien richtig eingesetzt sind.
Infrarot-Lernen funktioniert nicht.	1. BENUTZEN SIE die Lern-Funktion NICHT in der Nähe einer Lampe mit Glühbirne.2. Die Speicherkapazität ist voll (59 Tastenfunktionen für jedes Gerät.)3. Der Lernprozeß kann unterbrochen werden, wenn die Batterien der REMOTE 815-Fernsteuerung oder der Original-Fernsteuerung leer sind.4. Beachten Sie die Entfernung zwischen der REMOTE 815-Fernsteuerung und der Original-Fernsteuerung von 5 - 10 cm.5. Wenn Sie immer noch nicht das Zielgerät steuern können, auch wenn keine Fehler während des Lernprozesses aufgetreten sind:a. Setzen Sie eine neue Batterie in die Original-Fernsteuerung ein.b. Versuchen Sie noch einmal, die Lernfunktion mit dem vorgeschriebenen Ablauf durchzuführen.c. Wenn Sie das Problem nicht lösen konnten, setzen Sie sich mit Ihrem Verkäufer oder dem Genius Kundendienstzentrum ([e-mail]) für weitere Unterstützung in Verbindung.
Während des Lernprozesses erscheint eine „FEHLER“-Meldung auf dem LCD-Bildschirm.	1. Stellen Sie sicher, daß Sie die „REMOTE“-Taste drücken, während auf dem Bildschirm die „OK“ oder „FEHLER“-Meldung erscheint.2. Stellen Sie sicher, daß die Batterien in der REMOTE 815-Fernsteuerung und der Ziel-Fernsteuerung ausreichend geladen sind.
Eine „FEHLER“-Meldung erscheint während der Benutzung.	1. Es wurde keine Funktion unter der gedrückten Taste gespeichert oder die Funktion ist falsch programmiert.
Die REMOTE 815-Fernsteuerung kann das gewünschte Gerät nicht steuern.	1. Überprüfen Sie, ob das gewünschte Gerät auf der REMOTE 815-Fernsteuerung ausgewählt ist.2. Gehen Sie näher an das Gerät heran. Die maximale Betriebsentfernung beträt ungefähr 10 m.3. Stellen Sie sicher, daß Sie die REMOTE 815-Fernsteuerung auf das Gerät ausrichten und sich keine Hindernisse zwischen der REMOTE 815-Fernsteuerung und dem Gerät befinden.4. Stellen Sie sicher, daß die Lernfunktion oder der vorprogrammierte Code richtig ausgeführt werden.
Eine Taste führt zwei oder mehr Funktionen aus	1. Einige Fernsteuerungen führen mehrere Funktionen mit einer Taste im Betrieb aus. Stellen Sie sicher, daß Sie die Infrarot-Codes für die verschiedenen Tasten kennen, um ihre entsprechenden Funktionen zu unterscheiden.
Makro funktioniert nicht.	1. Stellen Sie sicher, daß Sie die REMOTE 815-Fernsteuerung auf das Gerät richten, während der Makro ausgeführt wird.2. Der Makro ist nicht richtig programmiert. Wiederholen Sie den Prozeß der Programmierung des Makros (Seite 13, Makro).
Der LCD-Bildschirm schaltet sich ab.	1. Die REMOTE 815-Fernsteuerung schaltet den LCD-Bildschirm automatisch ab, wenn die REMOTE 815-Fernsteuerung während 90 Sekunden nicht benutzt wurde.2. Wechseln Sie die alten Batterien gegen Neue aus.
