Produkttyp	LCD-Monitor
Bildschirmdiagonale	48,3 cm (19 Zoll)
Panel-Typ	TFT-Farb-LCD mit WLED-Hintergrundbeleuchtung
Seitenverhältnis	16:10 (Breitbild)
Maximale Auflösung	1440 x 900 bei 75 Hz
Pixelabstand	0,2835 mm (H) x 0,2835 mm (V)
Anzeigefarben	16,7 Millionen
Betrachtungswinkel	-5° bis 15° (vertikal)
Eingänge	1x VGA (D-Sub), 1x DVI (optional)
Audio	Integrierter Lautsprecher (modellabhängig)
Wandmontage	VESA 100 x 100 mm, Schrauben M4 x 10 mm, max. 8 kg
Stromversorgung	100–240 V ~ 1,5 A, 50–60 Hz
Stromverbrauch (Ein)	28 W (typisch)
Stromverbrauch (Bereitschaft)	≤1 W
Stromverbrauch (Aus)	≤0,5 W
Abmessungen (B x H x T)	446 x 345 x 174 mm
Gewicht (netto)	2,95 kg
Plug & Play	VESA DDC2B
Energieeffizienz	EPA ENERGY STAR, GP Green Product
Reinigung	Weiches Tuch, mildes Reinigungsmittel, Netzstecker ziehen
Sicherheit	Nicht öffnen, nur Fachpersonal; vor Feuchtigkeit schützen
Entsorgung	Recyclingfähige Materialien, ordnungsgemäß entsorgen

Häufig gestellte Fragen - HL198DBB Hanns.G

Warum leuchtet die Netzanzeige nicht?

Überprüfen Sie, ob der Netzschalter auf EIN steht und das Netzkabel korrekt angeschlossen ist.

Der Bildschirm bleibt dunkel, aber die Netzanzeige leuchtet orange.

Der Monitor ist im Energiesparmodus. Bewegen Sie die Maus oder drücken Sie eine Taste am Computer, um ihn zu reaktivieren.

Das Bild flackert oder wackelt.

Entfernen Sie elektrische Geräte, die Störungen verursachen könnten, oder passen Sie die Einstellungen für Takt und Phase im OSD-Menü an.

Das Bild hat Farbfehler oder eine Farbe fehlt.

Prüfen Sie das Videokabel auf verbogene Stifte und stellen Sie die RGB-Farben im OSD-Menü ein.

Die Auflösung ist nicht richtig eingestellt.

Stellen Sie unter Windows die empfohlene Auflösung von 1440 x 900 bei 60 Hz oder 75 Hz ein.

Kein Ton über die integrierten Lautsprecher.

Stellen Sie sicher, dass das PC-Audiokabel mit dem LINE IN-Anschluss verbunden ist und die Lautstärke nicht stummgeschaltet ist.

Der Monitor erkennt das Eingangssignal nicht.

Überprüfen Sie die Verbindung des VGA- oder DVI-Kabels und wählen Sie die richtige Eingangsquelle im OSD-Menü.

Kann ich den Monitor an der Wand montieren?

Ja, verwenden Sie eine VESA-kompatible Wandhalterung (100x100 mm, M4-Schrauben, max. 8 kg).

Das OSD-Menü wird nicht angezeigt.

Drücken Sie die MENÜ-Taste; stellen Sie sicher, dass der Monitor eingeschaltet ist und ein Signal empfängt.

Der Monitor schaltet sich automatisch aus.

Überprüfen Sie die Energiespareinstellungen im OSD und stellen Sie sicher, dass der Monitor nicht überhitzt.

BEDIENUNGSANLEITUNG HL198DBB Hanns.G

Bitte lesen Sie sich dieses Handbuch sorgfältig durch, bevor Sie den Monitor in Betrieb nehmen. Dieses Handbuch sollten Sie für künftige Zwecke aufheben.

Dieses Gerät erfüllt die Anforderungen der EMV-Direktive 2004/108/EC (Elektromagnetische Verträglichkeit) sowie die Normen 73/23/EEC und 93/68/EEC (Niederspannungsdirektive).

Steckdosen müssen frei zugänglich sein und sich in der Nähe des Gerätes befinden.

Congratulations!

Uns, der Hanns.G, ist Umweltschutz sehr wichtig. Wir glauben fest daran, dass unsere Programme zum Schutz der Umwelt zur Erhaltung einer gesunden Erde beitragen. Dies erreichen wir durch vernünftige Verarbeitung und geeignete Recyclingmaßnahmen zum Ende der Produktlebenszeit von IT-Produkten.

Diese Geräte enthalten recyclingfähige Materialien, die wiederverwendet und erneut zur Herstellung brandneuer technischer Wunderwerke eingesetzt werden können. Allerdings können sonstige Materialien als gefährliche und giftige Substanzen eingestuft sein. Wir möchten Sie nachdrücklich ermutigen, dieses Produkt ordnungsgemäß zu entsorgen. Die folgenden Kontaktadressen können Ihnen dabei behilflich sein.

Wenn Sie weitere Informationen wünschen, besuchen Sie bitte

www.hannsg.com

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE 6

VORSICHTSMASSNAHMEN....6

BESONDERE HINWEISE FÜR LCD-MONITORE ....7

VOR DER INBETRIEBNAHME DES MONITORS......8

MERKMALE 8

PRÜFEN DES PRODUKTKARTONINHALTS 8

INSTALLATIONSANLEITUNG......9

STROMVERSORGUNG 9

DEN BILDSCHIRM AUF DIE WANDMONTAGE VORBEREITEN .....10

BEDIENELEMENTE UND ANSCHLÜSSE .... 11

ANPASSEN DES BETRACHTUNGSWINKELS....12

BEDIENUNGSANLEITUNG 13

ALLGEMEINE ANWEISUNGEN....13

BEDIENELEMENTE AN DER VORDERSEITE DES GERÄTS......14

SO PASSEN SIE EINE EINSTELLUNG AN....16

PLUG&PLAY....19

TECHNISCHE UNTERSTÜTZUNG (HÄUFIG GESTELLTE FRAGEN)......20

FRAGEN & ANTWORTEN ZU ALLGEMEINEN PROBLEMEN ...... 20

FEHLERMELDUNG & MÖGLICHE LÖSUNGEN 22

ANHANG 24

SPEZIFIKATIONEN....24

SICHERHEITSHINWEISE

1. An diesem Produkt vorgenommene Änderungen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Verlust der Betriebsberechtigung des Benutzers führen.
2. Um Emissionsgrenzwerte einzuhalten, müssen gegebenenfalls abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden.
3. Der Hersteller übernimmt keine Verantwortung für Störungen des Radio- oder Fernsehempfangs, die durch unautorisierte Änderungen an diesem Gerät verursacht werden. Es obliegt der Verantwortung des Benutzers, solche Störungen zu beheben.
4. Verwenden Sie nur vom Hersteller angegebene Zusatzgeräte/Zubehörteile.

WARNUNG:

Setzen Sie diesen Monitor niemals Regen oder Feuchtigkeit aus, um die Gefahr eines Feuers oder Stromschlags zu vermeiden. Im Inneren des Monitors liegen gefährliche Hochspannungen an. Öffnen Sie daher nicht das Gehäuse. Überlassen Sie Reparaturarbeiten ausschließlich qualifizierten Personen.

VORSICHTSMASSNAHMEN

• Verwenden Sie den Monitor nicht in der Nähe von Wasser, z. B. in der Nähe einer Badewanne, eines Waschbeckens, eines Spülbeckens, einer Wäschewanne, eines Schwimmbeckens oder in einem feuchten Keller.
• Stellen Sie den Monitor auf keine instabilen Rollwägen, Ständer oder Tische. Das Abstürzen des Monitors kann zu Verletzungen und schweren Schäden am Gerät führen. Verwenden Sie ausschließlich vom Hersteller empfohlene oder mit dem Monitor mitgelieferte Rollwägen oder Ständer. Falls Sie den Monitor an einer Wand oder in einem Regal montieren, verwenden Sie einen vom Hersteller empfohlenen Montagesatz und befolgen Sie die Montageanweisungen.
• Schlitze und Öffnungen an der Rück- und Unterseite des Gehäuses dienen der Lüftung. Achten Sie darauf, dass diese Öffnungen nie blockiert oder verdeckt sind, um einen zuverlässigen Betrieb des Monitors zu gewährleisten und ihn vor Überhitzung zu schützen. Stellen Sie den Monitor nicht auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche auf. Stellen Sie den Monitor nicht in der Nähe oder über einem Heizstrahler oder Heizkörper auf. Stellen Sie den Monitor nur dann in einem Bücherregal oder Schrank auf, wenn eine ausreichende Belüftung gewährleistet ist.
• Der Monitor sollte nur über eine auf dem Etikett angegebene Stromquelle versorgt werden. Falls Sie nicht sicher sind, welche Stromversorgung an Ihrem Standort vorherrscht, setzen Sie sich bitte mit Ihrem Händler oder Ihrem örtlichen Stromversorgungsunternehmen in Verbindung.
• Schließen Sie das Gerät während eines Gewitters oder wenn es längere Zeit nicht verwendet werden soll von der Stromversorgung ab. Dadurch wird der Monitor vor Schäden aufgrund von Überspannungen geschützt.
• Überlasten Sie keine Steckdosenleisten und Verlängerungskabel. Eine solche Überlastung kann zu Feuerausbruch oder Stromschlägen führen.
• Führen Sie niemals Gegenstände in die Schlitze des Monitorgehäuses ein. Andernfalls könnten Kurzschlüsse auftreten, die zu einem Feuer oder Stromschlägen führen. Verschütten Sie niemals Flüssigkeiten auf dem Monitor.
• Versuchen Sie nicht, den Monitor selbst zu warten oder zu reparieren. Durch das Öffnen oder Entfernen der Abdeckungen können Sie gefährlichen Spannungen und anderen
• Gefahren ausgesetzt werden. Überlassen Sie jegliche Wartungs- und Reparaturarbeiten qualifiziertem Fachpersonal.
  • Die Steckdose sollte sich in der Nähe des Geräts befinden und ungehindert zugänglich sein.

BESONDERE HINWEISE FÜR LCD-MONITORE

Die folgenden Symptome sind für LCD-Monitore normal und stellen keinen Hinweis auf ein Problem dar.

• Aufgrund der Beschaffenheit fluoreszierenden Lichts kann der Bildschirm bei der ersten Verwendung flackern. Schalten Sie das Gerät mit Hilfe des Netzschalters aus und wieder ein, um zu überprüfen, ob das Flackern verschwindet.
• Je nach dem Desktop-Muster, das Sie verwenden, kann es vorkommen, dass Sie auf dem Bildschirm geringfügig ungleichmäßige Helligkeit feststellen.
• Der LCD-Bildschirm verfügt über mindestens 99,99 % effektive Pixel. Bei 0,01 % oder weniger der Pixel kann es vorkommen, dass sie nie oder ständig angezeigt werden.
• Aufgrund der Beschaffenheit eines LCD-Bildschirms kann beim Umschalten des Bilds ein Nachbild des vorherigen Bildschirms zurückbleiben, wenn dasselbe Bild mehrere Stunden lang angezeigt wurde. In diesem Fall wird der Bildschirm langsam wiederhergestellt, entweder durch wechselnde Bilder oder durch das Ausschalten des Geräts für mehrere Stunden.
• Wenn der Bildschirm plötzlich willkürlich blinkt oder das Hintergrundlicht ausfällt, wenden Sie sich zwecks Reparatur an Ihren Händler oder Kundendienst. Versuchen Sie nicht, den Monitor selbst zu reparieren.

VOR DER INBETRIEBNAHME DES MONITORS

MERKMALE

• 48,3-cm- / 19-Zoll-Breitbildschirm mit WLED-Hintergrundbeleuchtung
- Klare, gestochen scharfe Anzeige für Windows
- EPA ENERGY STAR®
- GP Green Product
• Ergonomisches Design
- Platzsparendes, kompaktes Design

PRÜFEN DES PRODUKTKARTONINHALTS

Die Produktverpackung sollte die folgenden Teile enthalten:

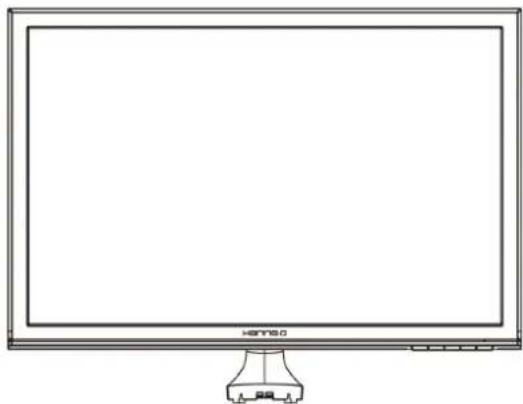

LCD Monitor

Kabel und Benutzerhandbuch

Netzkabel

Gewährleistungskarte

Schnellanleitung

Benutzerhandbuch

VGA-Kabel

DVI-Kabel

(option:

INSTALLATIONSANLEITUNG

INSTALLIEREN

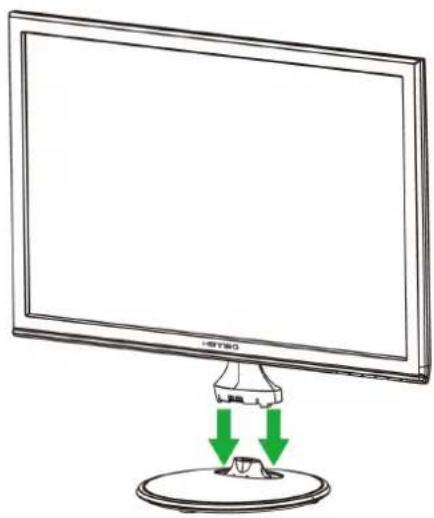

ABBILDUNG 1. INSTALLIEREN UND ENTFERNEN DES STÄNDERS

INSTALLATION:

1. Richten Sie den Monitor mit der Öffnung im Standfuß aus.
2. Beachten Sie, dass der längere Abschnitt des Standfußes nach vorne weist.
3. Rasten Sie den Monitor im Standfuß ein. Ein deutliches Klicken bestätigt, dass der Standfuß richtig befestigt ist.
4. Prüfen Sie, ob der Monitor ordnungsgemäß am Standfuß befestigt ist, indem Sie sich auf der Unterseite des Standfußes vergewissern, dass die Klemmen komplett im Standfuß eingerastet sind.

DEMONTAGE:

1. Drehen Sie den Monitor auf den Kopf.
2. Drücken Sie die 2 Klemmen am Unterteil, welche den Monitor festhalten.
3. Drücken und halten Sie die 2 Klemmen, während Sie den Standfuß vom Monitor abziehen.

STROMVERSORGUNG

VERSORGUNGSQUELLE:

1. Vergewissern Sie sich, dass das Netzkabel dem in Ihrem Gebiet erforderlichen Typ entspricht.
2. Dieser LCD-Monitor verfügt über ein internes Universalnetzteil, das den Betrieb in Versorgungsgebieten mit 100/120 V Wechselstrom oder 220/240 V Wechselstrom ermöglicht (keine benutzerseitige Anpassung erforderlich.)
3. Schließen Sie ein Ende des Netzkabels am Netzeingang Ihres LCD-Monitors und das andere Ende an einer Steckdose an.

DEN BILDSCHIRM AUF DIE WANDMONTAGE VORBEREITEN

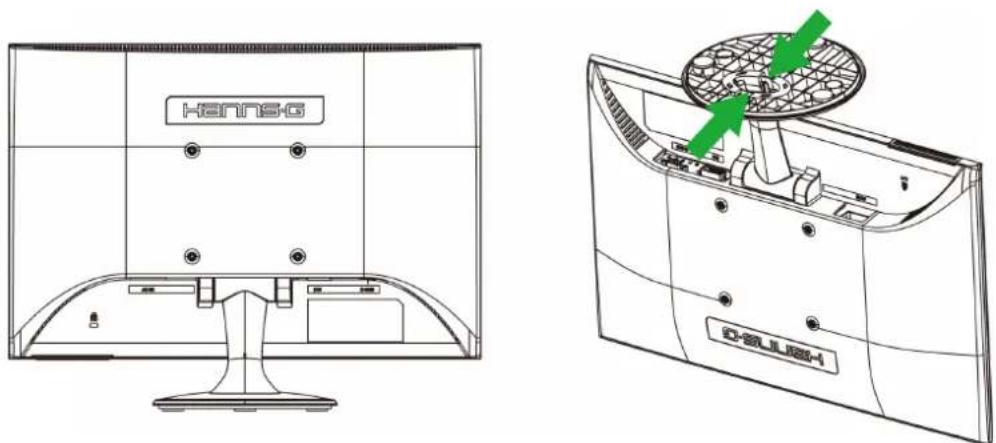

STÄNDER ABNEHMEN:

1. Trennen Sie sämtliche Kabel und sonstige Anschlüsse vom Bildschirm, damit es nicht zu Beschädigungen kommt.
2. Legen Sie den Bildschirm zu dessen Schutz vorsichtig auf eine flache, weiche Unterlage (Decke, Schaumstoff, Tuch, etc.).
3. Drücken Sie die 2 Klemmen am Unterteil, welche den Monitor festhalten.
4. Drücken und halten Sie die 2 Klemmen, während Sie den Standfuß vom Monitor abziehen.
5. Gently remove the stand base.

(nur zur Veranschaulichung)

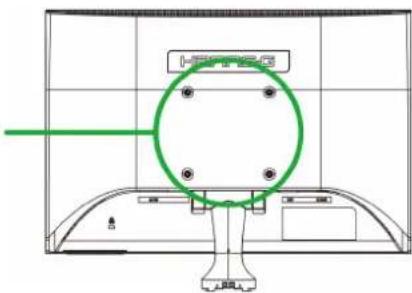

Bildschirm an der Wand montieren:

1. Erwerben Sie eine VESA-kompatible Wandhalterung:
2. VESA 100×100, 4 Löcher, M4, 10 mm, 8 kg.
3. Markieren Sie die gewünschte Position des Bildschirms an der Wand
4. Befestigen Sie die Wandhalterung sicher an der Wand.
5. Montieren Sie den Bildschirm über die vier Montagelöcher an der Rückseite und in der Mitte des Bildschirms an der Wandhalterung.

HP320 5

Hinweis:

• Bitte lesen Sie sich die Anweisungen zur Wandmontage durch; dadurch gewährleisten Sie ein möglichst optimales Ergebnis.
• Der Abstand der Montagelöcher beträgt sowohl horizontal als auch vertikal 100 mm.
  • Erforderlicher Schraubentyp (metrisch): M4, 10 mm lang.
• Der Ständer des Bildschirms kann mit einem Tisch oder einer anderen stabilen Unterlage verschraubt werden; nutzen Sie dazu die Bohrung an der Rückseite des Ständers.

BEDIENELEMENTE UND ANSCHLÜSSE

ANSCHLISSEN AN EINEN PC:

Schalten Sie Ihren Computer aus, bevor Sie die nachfolgenden Schritte durchführen.

1. Schließen Sie ein Ende des VGA-Kabels an der Rückseite des Monitors und das andere ende am VGA-Anschluss des Computers an.
2. Schließen Sie ein ende des DVI Kabels (optional) an der Rückseite des Monitors und das andere Ende am DVI Anschluss des Computers an.
3. Verbinden Sie ein Ende des Netzkabels mit dem Netzanschluss des LCD-Monitors, das andere Ende verbinden Sie mit der Steckdose.
4. Schalten Sie Monitor und Computer ein.

HANNS.G AC IN DVI D-SUB 3 2 1 DVI Cable (optional) VGA Cable Power outlet

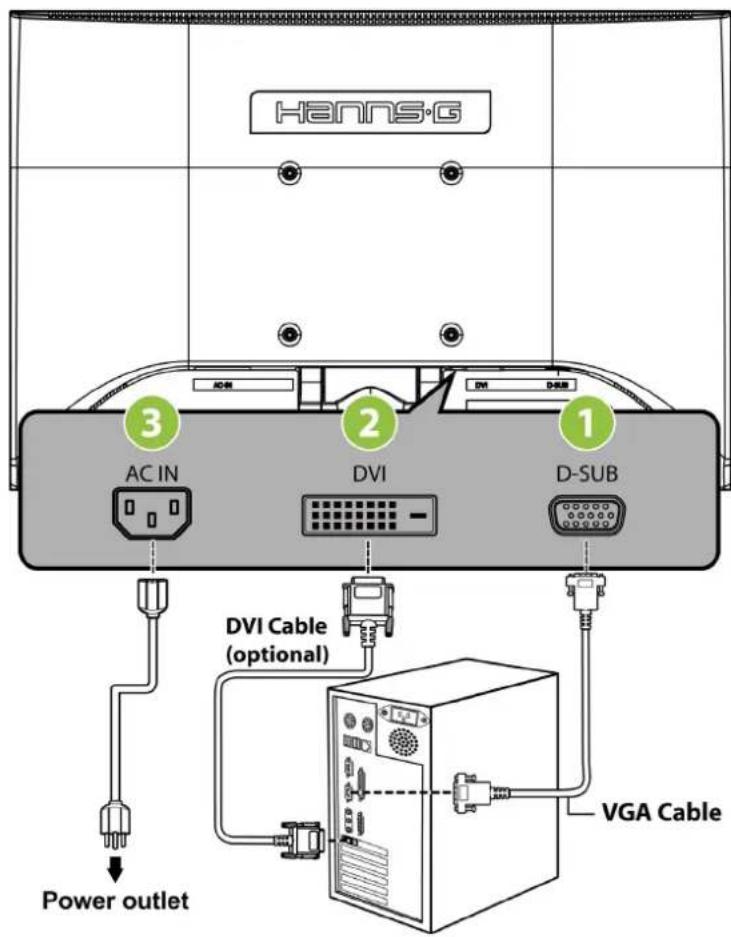

ABBILDUNG 2. ANSCHLISSEN AN EINEN PC

1. VGA-Eingang 2. DVI Eingang

2. Netzeingang

ANPASSEN DES BETRACHTUNGSWINKELS

- Für eine optimale Betrachtung wird empfohlen, zunächst auf die volle Fläche des Monitors zu blicken und den Monitorwinkel anschließend nach persönlichen Vorlieben anzupassen.

- Halten Sie dabei den Ständer fest, damit der Monitor nicht kippt, wenn Sie dessen Winkel ändern

- Sie können den Winkel des Monitors von -5^ bis 15^ anpassen.

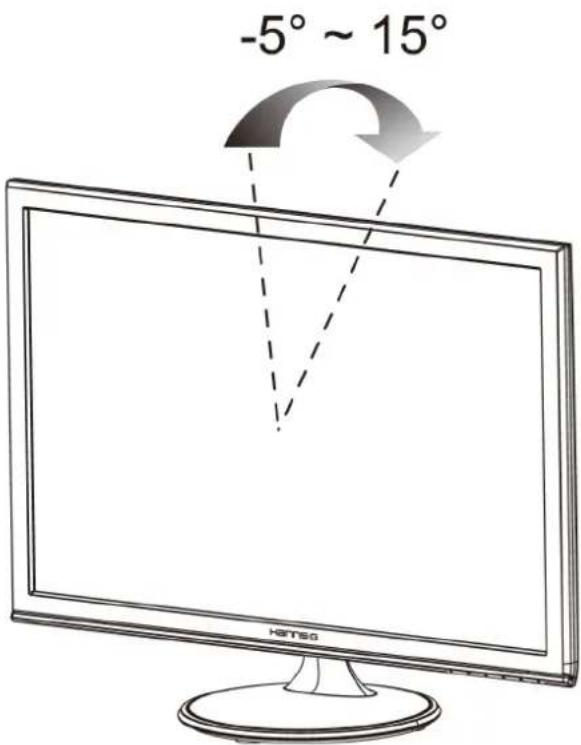

ABBILDUNG 3. MONITORWINKEL

HINWEIS:

- Berühren Sie nicht den LCD-Bildschirm, wenn Sie den Winkel ändern. Andernfalls könnte der LCD-Bildschirm beschädigt werden oder zerbrechen.

- Achten Sie darauf, Ihre Finger oder Hände nicht in den Scharnieren einzuklemmen, wenn Sie den Monitor kippen.

BEDIENUNGSANLEITUNG

ALLGEMEINE ANWEISUNGEN

Drücken Sie die Ein-/Aus-Taste, um den Monitor ein- oder auszuschalten. Die übrigen Bedientasten befinden sich vorne am Monitor (siehe Abbildung 4). Durch das Ändern von Einstellungen kann das Bild an Ihre persönlichen Vorlieben angepasst werden.

• Das Netzkabel sollte angeschlossen sein.
- Schließen Sie das Signalkabel am Monitor und an der VGA-Karte an.

- Drücken Sie die Ein-/Aus-Taste, um den Monitor einzuschalten. Die Netz-LED leuchtet auf.

MENU Menü/ ZURÜCK ^ / ▲ [—] Helligkeitseinstelltaste ▼ [+] i / Auto-Einstellung/ Enter 《Modelle mit analogem Anschluss》 Eingangsquelle wechseln / Enter 《Modelle mit digitalem Anschluss》 Ein-/Aus-Taste

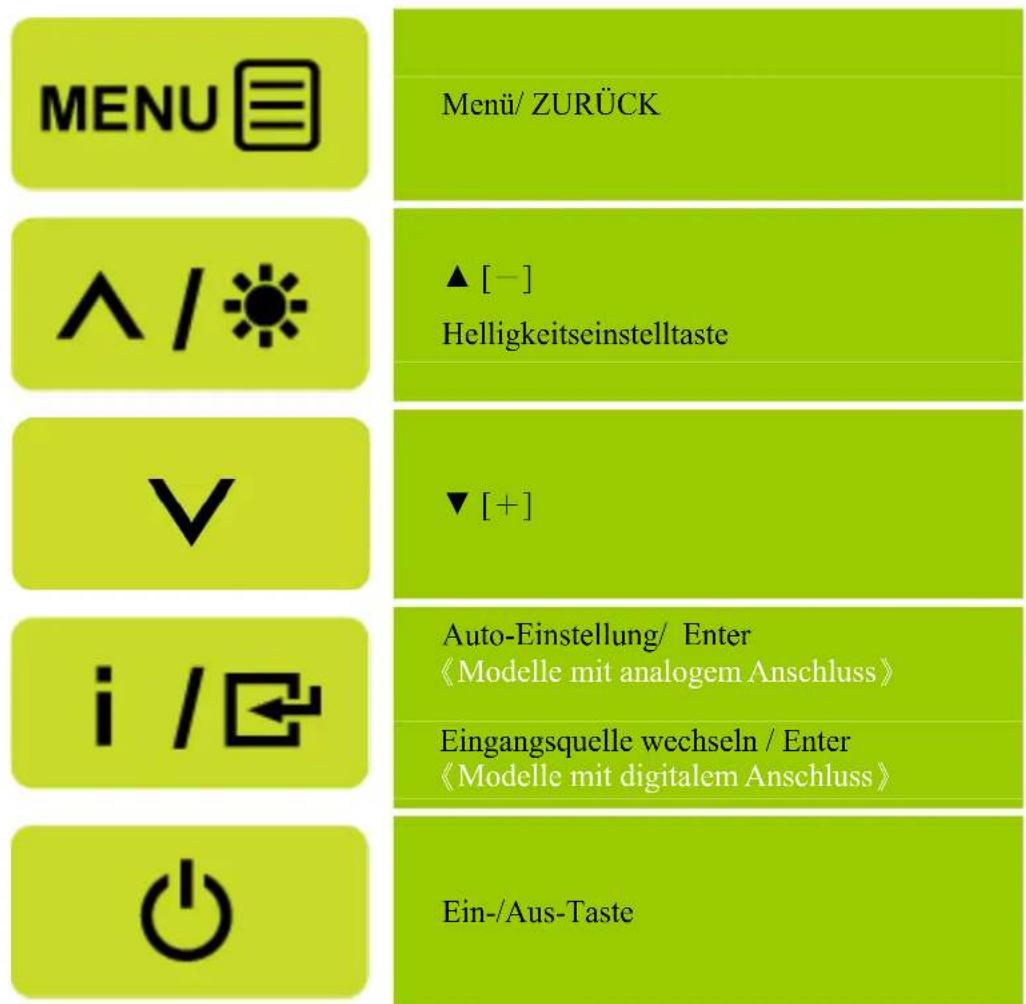

ABBILDUNG 4. BEDIENFELD-TASTEN

BEDIENELEMENTE AN DER VORDERSEITE DES GERÄTS

- Ein-/Aus-Taste:

Mit dieser Taste schalten Sie den Monitor ein und aus.

- Netzanzeige:

Grün — Eingeschaltet.

Orange — Energiesparmodus.

- MENÜ / ZURÜCK:

OSD-Menü ein-/ausschalten oder zurück zum vorherigen Menü.

- Einstellen ▲▼:

1. Anpassen der Helligkeit, wenn das OSD ausgeschaltet ist.
2. Navigieren durch die Symbole der Einstellungen, wenn das OSD-Bildschirmmenü AKTIVIERT ist bzw. Anpassen einer Funktion, wenn eine Funktion aktiviert ist.

• 【 i 】-Taste: 《Modelle mit analogem Anschluss》

1. Das OSD-Menü hat beim Starten eine Bestätigungsfunktion.
2. Die Funktion 《Autom. Einstellung》 funktioniert nur für VGA-Eingänge. (Die Autom. Einstellung wird zur Optimierung der Einstellungen für 「horizontale Position」, 「vertikale Position」, 「Takt」 und 「Phase」 verwendet.)

1. Drücken Sie zum Aufrufen der Quellen-Auswahlmöglichkeiten 【 i 】. (Auswahlmöglichkeiten inklusive VGA, HDMI, etc. Die tatsächlich vorhandenen Auswahlmöglichkeiten können je nach Modell variieren. Diese Funktion ist nur bei Modellen mit digitalen Anschlüssen verfügbar)
2. Das OSD-Menü hat beim Starten eine Bestätigungsfunktion.
3. Drücken und halten Sie diese Taste für 3 Sekunden, um die Funktion 「Auto-Einstellung」 zu starten, wenn der VGA-Eingang verwendet wird. (Die Autom. Einstellung wird zur Optimierung der Einstellungen für 「horizontale Position」, 「vertikale Position」, 「Takt」 und 「Phase」 verwendet.)

- Schnelltasten:

1. So stellen Sie die Standardwerte bei Helligkeit und Kontrast wieder her:

Drücken Sie zum Zurücksetzen der Helligkeits- und Kontrastwerte auf die Werkseinstellungen gleichzeitig die Tasten 【▲】 und 【▼】.

2. BILDFORMAT:

Drücken Sie zum Wechseln den FULL-MODUS - oder ÄNPASSEN-MODUS - Modus die Tasten [MENU +]▼ [. ]

3. Auflösung ändern:

Zur Erzielung vergleichbarer Bildschirmauflösungen (siehe die nachstehende Tabelle) kann die Auflösung durch Drücken der 【MENU】+ 【▲】-Taste verändert und die Bildqualität dadurch optimiert werden.

4. Den voreingestellten Modus ändern:

[Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab]

Drücken Sie zur Auswahl eines der folgenden Modi die 【MENU】Taste:

Auflösung

640×400@70Hz ↔ 720×400@70Hz

640×400@85Hz ↔ 720×400@85Hz

640×480@60Hz ↔ 720×480@60Hz

1024×768@70Hz ↔ 1280×768@70Hz

1280×768@60Hz ↔ 1360×768@60Hz

1400×1050@60Hz ↔ 1680×1050@60Hz

1400×1050@RB 60Hz ↔ 1680×1050@RB 60Hz

1400×1050@75Hz ↔ 1680×1050@75Hz

1440×900@60Hz ↔ 1600×900@60Hz

1360×768@60Hz ↔ 1366×768@60Hz

1280×960@60Hz ↔ 1600×900@60Hz

** Die verfügbaren Bildschirmauflösungen hängen davon ab, welches Modell Sie gekauft haben.

HINWEIS:

• Stellen Sie den Monitor nicht neben Wärmequellen wie Heizstrahlern oder Luftleitungen auf bzw. nicht an Orten, die direkter Sonneneinstrahlung, übermäßigem Staub, mechanischen Vibrationen oder Stoßeinwirkungen ausgesetzt sind.
• Heben Sie die Originalverpackung und das Verpackungsmaterial auf, da diese praktisch sind, falls Sie den Monitor transportieren müssen.
• Verpacken Sie den Monitor so, wie er ursprünglich ab Werk geliefert wurde, um einen optimalen Transportschutz zu gewährleisten.
• Reinigen Sie den Monitor regelmäßig mit einem weichen Tuch, um sein neuwertiges Aussehen zu erhalten. Hartnäckige Flecken können mit einem leicht mit einem milden Reinigungsmittel befeuchteten Tuch entfernt werden. Verwenden Sie niemals starke Reinigungsmittel wie Verdünnung, Benzol oder aggressive Reiniger, da diese das Gehäuse beschädigen. Schließen Sie den Monitor aus Sicherheitsgründen stets von der Stromversorgung ab, bevor Sie ihn reinigen.

SO PASSEN SIE EINE EINSTELLUNG AN

HELLIGKEIT/ KONTRAST
HELLIGKEIT	Stellen Sie die Anzeigehelligkeit nach Geschmack ein. Zur Helligkeitseinstellung wählen Sie die Optio「HELLIGKEIT」.
KONTRAST	Stellen Sie den Anzeigekontrast nach Geschmack ein. Zur Kontrasteinstellung wählen Sie die Option「KONTRAST」.
X-CONTRAST	Optimale Einstellung zur Wiedergabe von Bildern oder Videos bei hohem Kontrast. Dunkle und helle Bildbereiche werden automatisch erkannt, der Kontrast wird verbessert. Das Ergebnis ist ein klareres, schärferes Bild. Sie können auch die Option「X-CONTRAST」 verwenden.
ZURÜCKSETZENMODUS	Wählen Sie den gewünschten voreingestellten Modus: PC / FILM / SPIEL / ÖKONOMIE[Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab]
EINGANGSEINSTELLUNG
EINGANGSEINSTELLUNG	Wählen Sie die「EINGANGSEINSTELLUNG [Input Setting]」Funktion, um die analoge (VGA) oder digitale (DVI) Quelle auszuwählen. Rufen Sie diese Funktion auf und wählen Analog oder Digital aus. [Dual-Eingangsmodus optional]
AUTO-SUCHE	Wählen Sie aus dem Menü Signalauswahl die Option「AUTO-SUCHE」, um die automatische Signalsuchfunktion zu aktivieren oder zu deaktivieren. [Nur bei DVI/ HDMI-Eingang]
FARBEINSTELLUNG
WARM NATÜRLICH (6500K) KÜHL	Stellen Sie die Farbtemperatur der Anzeige nach Geschmack ein: WARM, NATÜRLICH, KÜHL.
BENUTZER	Bewegen Sie den Cursor auf die Option「BENUTZER [User]」und wählen Sie diese aus.1. Um Rot anzupassen, rufen Sie die Option「R」auf und passen Sie die Stufe an.2. Um Grün anzupassen, rufen Sie die Option「G」auf und passen Sie die Stufe an.3. Um Blau anzupassen, rufen Sie die Option「B」auf und passen Sie die Stufe an.
BILDEINSTELLUNG
AUTO-ANPASSUNG	Die Autom. Einstellung wird zur Optimierung der Einstellungen für「horizontale Position」,「vertikale Position」,「Takt」und「Phase」 verwendet. [Nur für VGA]
BILDFORMAT	Wenn das Seitenverhältnis verzerrt ist, können Sie mittels dieser Funktion die nötigen Anpassungen vornehmen. 「VOLLBILD」(Vollbild) bedeutet gesamter Bildschirm, was nicht sicherstellt, dass das Bild so wie es ist oder im ursprünglichen Maßstab erscheinen wird. 「FIT」 bedeutet Skalierung gemäß des Größenverhältnisses der ursprünglichen Bilder, was zu schwarzen Balken am Bildschirm führen kann. [Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab]
H-POSITION	Wählen Sie die Option 「H-POSITION [H-position]」, um die Bildschirmanzeige nach links oder rechts zu verschieben. Rufen Sie die Option auf und passen Sie die Stufe an. [Nur für VGA]
V-POSITION	Wählen Sie die Option 「V-POSITION [V-position]」, um die Bildschirmanzeige nach oben oder unten zu verschieben. Rufen Sie die Option auf und passen Sie die Stufe an. [Nur für VGA]
TAKT	Wählen Sie die Option 「TAKT」, um das vertikale Flimmern von Zeichen auf dem Bildschirm zu verringern. Rufen Sie die Option auf und passen Sie die Stufe an. [Nur für VGA]
PHASE	Wählen Sie die Option 「PHASE [Phase Adjustment]」, um das horizontale Flimmern von Zeichen auf dem Bildschirm zu verringern. Rufen Sie die Option auf und passen Sie die Stufe an. [Nur für VGA]
SCHÄRFE	Mit der Option 「SCHÄRFE [Sharpness Adjustment]」 stellen Sie die Anzeigeschärfe ein. Sie können einen Wert zwischen -2 und 2 wählen.
VIDEO-MODUS	Wählen Sie zur Videoübertragung den 「VIDEO-MODUS」 oder 「PC-MODUS」. Wenn Sie zur Videoübertragung HDMI oder HDMI-auf-DVI-Anschlüsse verwenden, wirdt der Bildrand des Videos von allen Seiten leicht abgeschnitten; wählen Sie 「PC-MODUS」, wenn Sie das Video in voller Bildgröße betrachten möchten. (Der VIDEO-MODUS funktioniert nur bei Eingaben von HDMI oder DVI, welche HDCP-Videos (YUV-Format) unterstützen.)
REAKTIONSZEIT	Einstellen der Bildschirmreaktionszeit über die Reaktionszeitfunktion. Verfügbare Einstellungen sind: MINIMUM, MITTEL und MAXIMUM. [Nur bestimmte Modelle verfügen über diese Eigenschaft].
OSD-EINSTELLUNG
SPRACHE	Mit der Option 「SPRACHE [Language]」können Sie auswählen, in welcher Sprache das OSD-Menü angezeigt werden soll. Rufen Sie die Option auf und wählen Sie die gewünschte Sprache aus. [Die Abbildung dient nur zu Anschauungszwecken. Die auswählbaren OSD-Sprachen sind von Modell zu Modell unterschiedlich]
H-POSITION	Wenn Sie das OSD-Menü nach links oder rechts verschieben möchten, wählen Sie die Option 「H-POSITION [OSDH-position] . Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein.
V-POSITION	Wenn Sie das OSD-Menü nach oben oder unten verschieben möchten, wählen Sie die Option 「V-POSITION [OSD V-position] . Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein.
TRANSPARENZ	Mit der Option 「TRANSPARENZ [OSD Transparency]」 können Sie die Transparenz des OSD-Menüs festlegen.
OSD-ABSCHALTZEIT	Sie können vorgeben, wie lange das OSD-Menü angezeigt werden soll, bevor es automatisch ausgeblendet wird, wenn Sie keine Tasten am Monitor betätigen. Hier stehen Ihnen 10 bis 100 Sekunden zur Verfügung. Zur Einstellung wählen Sie die Option 「OSD-ABSCHALTZEIT [OSD Time-out]」. Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein.
OSD-FARBEN	Im Menü „OSD-Einstellungen“ können Sie über die Option 「OSD-FARBEN [OSD Color]」 eines von drei Farbschemata auswählen, in denen das OSD-Fenster angezeigt wird.
SYSTEM
AUDIOEINGANG	Wenn der HDMI-Anschluss verwendet wird, dann ist es ratsam den AUDIOEINGANG auf HDMI einzustellen. Falls kein Ton ausgegeben wurde, dann stellen Sie bitte den AUDIOEINGANG auf PC ein und stellen sicher, dass das PC-Audioausgabekabel mit dem Anschluss "LINE IN"(or AUDIO IN) am Monitor verbunden ist. [Nur bei HDMI-Eingang]
LAUTSTÄRKE	Wählen Sie die Option 「LAUTSTÄRKE [Volume]」, um die Lautstärke anzupassen. Rufen Sie die Option auf und passen Sie die Stufe an. [Diese Funktion gilt nur für Modelle mit integriertem Audio]● Eine hohe Lautstärke kann Gehörschäden verursachen.
STUMM	Die 「STUMM」 Option können Sie ein- und ausschalten. [Durch das Einstellen der Lautstärke während der Stummschaltung, wird das Lautlos-Modus abgebrochen. (Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab.) ]
DDC/CI	Zum Ein- und Ausschalten der Funktion wählen Sie die Option 「DDC/CI」. [Dual-Eingangsmodus optional]
WERKSEINSTELLUNGEN	Wählen Sie die Option 「WERKSEINSTELLUNGEN」, um die Standardeinstellungen des Monitors wiederherzustellen. Dadurch werden die aktuellen Einstellungen gelöscht. Nach dem Aufruf dieser Option wählen Sie Ein oder Aus.
INFORMATION	Zeigt Horizontalfrequenz, Vertikalfrequenz und Auflösung an.

PLUG&PLAY

Plug&Play DDC2B

Dieser Monitor verfügt über VESA DDC2B Funktionalität nach VESA DDC STANDARD. Dies ermöglicht es dem Monitor, dem Hostsystem seine Identität und, je nach verwendeter DDC-Stufe, zusätzliche Informationen über seine Anzeigemöglichkeiten mitzuteilen. Das DDC2B ist ein bidirektionaler Datenkanal, der auf dem I²C-Protokoll beruht. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.

ERHÄLT DIESE MONITOR KEIN VIDEOEINGANGSSIGNAL, ERWECKT ER DEN ANSCHEIN, NICHT ZU FUNKTIONIEREN. FÜR DEN ORDNUNGSGEMÄSSEN BETRIEB DIESES MONITORS MUSS EIN VIDEOEINGANGSSIGNAL VORHANDEN SEIN.

TECHNISCHE UNTERSTÜTZUNG (HÄUFIG GESTELLTE FRAGEN)

FRAGEN & ANTWORTEN ZU ALLGEMEINEN PROBLEMEN

PROBLEM & FRAGE MÖGLICH BEHEBUNG
Netz-LED leuchtet nicht.	*Prüfen Sie, ob der Netzschalter auf die Position ON [EIN] gestellt ist.*Das Netzkabel sollte angeschlossen sein.
Kein Plug&Play	*Prüfen Sie, ob das PC-System Plug&Play-kompatibel ist.*Prüfen Sie, ob die Videokarte Plug&Play-kompatibel ist.* Prüfen Sie, ob die Kontakt-Pins an den VGA - oder DVI-Steckern verbogen sind
Der Bildschirm ist zu dunkel oder zu hell.	*Passen Sie Kontrast und Helligkeit an.
Bild vibriert, oder ein Wellenmuster ist im Bild vorhanden.	*Entfernen Sie elektrische Geräte, die elektrische Störungen verursachen könnten.
Die Netz-LED ist aktiv (orange), aber es ist kein Video oder kein Bild zu sehen.	*Der Netzschalter des Computers sollte in der Position EIN sein.*Die Videokarte des Computers sollte vollständig in ihren Steckplatz geschoben sein.*Vergewissern Sie sich, dass das Videokabel des Monitors ordnungsgemäß am Computer angeschlossen ist.*Prüfen Sie das Videokabel des Monitors und vergewissern Sie sich, dass keine Stifte verbogen sind.*Vergewissern Sie sich, dass der Computer aktiv ist, indem Sie die Taste CAPS LOCK auf der Tastatur drücken und gleichzeitig die LED CAPS LOCK beobachten. Die LED sollte sich EIN oder AUS schalten, wenn Sie die Taste CAPS LOCK drücken.
Eine der Grundfarben (ROT, GRÜN oder BLAU) fehlt.	*Prüfen Sie das Videokabel des Monitors und vergewissern Sie sich, dass keine Stifte verbogen sind.
Das Bild ist auf dem Bildschirm nicht zentriert oder die Größe stimmt nicht.	*Passen Sie die Pixelfrequenz mit CLOCK [TAKT] und PHASE [PHASE] an oder drücken Sie die Funktionstaste (i-Taste).
Das Bild weist Farbdefekte auf. (Weiß wirkt nicht Weiß.)	*Passen Sie die RGB-Farben an oder wählen Sie eine Farbtemperatur aus.
Die Bildschirm-Auflösung muss eingestellt werden	*Unter Windows 2000/ME/XP klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Desktop und wählen Eigenschaften>Einstellungen>Bildschirmauflösung. Stellen Sie die Auflösung mit dem Schieberegler ein und klicken Sie auf Übernehmen.
Der integrierte Lautsprecher des Monitors gibt keinen Ton ab	*Stellen Sie sicher, dass das PC-Audioausgabekabel mit dem Anschluss "LINE IN" am Monitor verbunden ist.*Stellen Sie sicher, dass die Lautstärke auf einen ausreichenden Pegel eingestellt ist.

*Prüfen Sie die Einstellung unter "System" > "Silence" (Stumm) im OSD-Menü des Monitors.

*Wenn der HDMI-Anschluss verwendet wird, aber kein Ton zu hören ist, dann stellen Sie bitte den AUDIOEINGANG auf PC ein und stellen sicher, dass das PC-Audioausgabekabel mit dem Anschluss "LINE IN"(or AUDIO IN) am Monitor verbunden ist. [Nur bei HDMI-Eingang]

Anhang bezüglich Windows 7

Wenn unter Windows 7 Probleme bei der Anzeige auftreten, befolgen Sie bitte die nachstehenden Schritte:

1. Stellen Sie sicher, dass Ihr PC (die Hardware-Anforderungen) Windows 7 unterstützt.
2. Vergewissern Sie sich davon, dass Ihre Grafikkarte Windows 7 unterstützt.
3. Falls Ihre Grafikkarte Windows 7 unterstützt, installieren Sie bitte den aktuellsten Windows 7-Treiber Ihrer Grafikkarte.

Wir empfehlen Folgendes:

1. Installieren Sie den aktuellsten Windows 7-Treiber Ihrer Grafikkarte.
2. Versuchen Sie es mit der Nutzung der empfohlenen Bildschirmauflösung, die vom Monitor unterstützt wird.
3. Falls die empfohlene Bildschirmauflösung nicht funktioniert, versuchen Sie es mit der zweiten empfohlenen Auflösung.

1 2
35,56cm / 14” (16:9)	1366×768@60Hz 1366×	768@50Hz
39,6cm / 15.6” (16:9)	1366×768@60Hz 1366×	768@75Hz
40,64cm / 16” (16:9)	1366×768@60Hz 1366×	768@50Hz
43,2cm / 17” (16:10)	1440×900@60Hz 1440×	900@75Hz
47cm / 18.5” (16:9)	1366×768@60Hz 1366×	768@75Hz
48,3cm / 19” (5:4)	1280×1024@60Hz 1280×1	1024@75Hz
48,3cm / 19” (16:10)	1440×900@60Hz 1440×	900@75Hz
51cm / 20” (16:9)	1600×900@60Hz 1600×900	@50Hz
56cm / 22” (16:10)	1680×1050@60Hz 1680×	1050@50Hz
54,6cm / 21.5” (16:9)	1920×1080@60Hz	1920×1080@50Hz
58,4cm / 23” (16:9)
60cm / 23.6” (16:9)
62,5cm / 24.6 (16:9)
70cm / 27.5” (16:10)	1920×1200@60Hz 1920×	1200@50Hz

Sollten nach den oben genannten Verfahren immer noch Probleme bei der Anzeige auftreten, besuchen Sie bitte die HANNS.G-Kundendienstseite: http://www.hannsg.com

Windows ist eine eingetragene Marke der Microsoft Corporation.

FEHLERMELDUNG & MÖGLICHE LÖSUNGEN

• CABLE NOT CONNECTED [KABEL NICHT ANGESCHLOSSEN] :

1. Prüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist. Sollte der Stecker lose sein, ziehen Sie die Schrauben des Steckers an.
2. Überprüfen Sie die Anschlussstifte des Steckers auf Schäden.

- INPUT NOT SUPPORT [EINGANG NICHT UNTERSTÜTZT]:

Ihr Computer ist auf einen ungeeigneten Anzeigemodus eingestellt. Stellen Sie den

Anzeigemodus des Computers anhand der folgenden Tabelle ein.

TABELLE WERKSEITIG VOREINGESTELLTE TAKTUNGEN:

MODUS AUFLÖSUNG		HORIZONTAL FREQUENZ (KHz)	VERTICAL FREQUENZ (Hz)
1	640×400 @70Hz 31.469	70.087
2	640×480 @60Hz 31.469	59.940
3	640×480 @70Hz 36.052	70.004
4	640×480 @67Hz 35.000	66.667
5	640×480 @72Hz 37.861	72.809
6	640×480 @75Hz 37.500	75.000
7	720×400 @70Hz 31.469	70.087
8	800×600 @56Hz 35.156	56.250
9	800×600 @60Hz 37.879	60.317
10	800×600 @72Hz 48.077	72.188
11	800×600 @75Hz 46.875	75.000
12	832×624 @75Hz 49.725	75.000
13	1024×768 @60Hz 48.363	60.004
14	1024×768 @70Hz 56.476	70.069
15	1024×768 @75Hz 60.023	75.029
16	1152×870 @75Hz 68.681	75.062
17	1152×864 @75Hz 67.500	75.000
18	1280×720 @60Hz 45.000	60.000
19	1280×960 @60Hz 60.000	60.000
20	1280×960 @75Hz 74.592	74.443
21	1280×768 @60Hz 47.776	59.870
22	1280×768 @75Hz 60.289	74.893
23	1280×1024 @60Hz 63.981	60.020
24	1360×768 @60Hz 47.712	60.015
25	1440×900 @60Hz 55.469	59.901
26	1440×900 @75Hz 70.635	74.984

(Video-Modus)

MODUS	AUFLÖSUNG
1 640×480p @60Hz
2 720×480p @60Hz
3 720×576p @50Hz
4 1280×720p @60Hz
5 1920×1080i @50Hz
6 1920×1080i @60Hz
7 1920×1080p @50Hz
8 1920×1080p @60Hz

** Wir garantieren, dass der Monitor mit Interlace-Signal-Modus betrieben werden kann, aber wir garantieren nicht die Bildqualität.

ANHANG

SPEZIFIKATIONEN

LCD-Schirm	Treibersystem TFT-Farb-LCD
	Größe	48,3-cm- / 19-Zoll-Diagonale
	Pixelabstand 0,2835mm (H) × 0,2835mm (V)
Video	H-Frequenz 24KHz - 75KHz
	V-Frequenz 56Hz - 75Hz
Anzeigefarben 16.7M Farben
Max. Auflösung 1440 × 900 @75 Hz
Plug&Play		VESA DDC2BTM
Stromverbrauch	Modus EIN 28 W(Standard)
	Energiesparmodus ≤1 W
	Modus AUS ≤0.5 W
Eingangsanschluss		VGADVI (optional)
Maximale Bildschirmgröße		Hor. : 408.24mmVer. : 255.15mm
Stromversorgung		100–240V ~ 1.5A 50–60Hz
Umgebungs-bedingungen		Betriebstemperatur: 5° bis 35°CLagertemperatur: -20° bis 60°CBetriebsluftfeuchtigkeit: 10% bis 85%
Abmessungen		446(B)×345(H)×174(T) mm17.6”(B)×13.6”(H)×6.9” (T)
Gewicht (Netto) 2.95 kg (6.50 lb)

*** Die obigen Spezifikationen beziehen sich auf die derzeitigen Panel-Spezifikationen und können sich ohne Vorankündigung ändern.

HINWEIS:

Die maximale Auflösung hängt von den Fähigkeiten der Grafikkarte ab. Informationen dazu finden Sie im Bereich Fragen & Antworten unter www.hannsg.com.
